1 Systemy solarne na co warto zwrócić uwagę przy wyborze produktu

2 SPIS TREŚCI 1. Systemy solarne elementy zestawu i schemat instalacji 2. Położenie / usytuowanie kolektorów 3. Uzysk energetyczny a kąt nachylenia 4. Typ kolektorów i ich budowa 5. Rodzaje zbiorników solarnych 6. Parametry wyznaczające sprawność kolektora 7. Porównanie parametrów sprawności kolektorów omówienie 8. Ciekawe rozwiązania w systemach solarnych klasy premium 9. LUCART bezpieczna i szeroka współpraca

3 SCHEMAT INSTALACJI - OBIEG

4 POKRYCIE ZAPOTRZEBOWANIA NA CWU OKRES WIOSENNO-LETNI W CIĄGU CAŁEGO ROKU 10% 40% 60% 90% KOLEKTORY SŁONECZNE KONWENCJONALNE ŹRÓDŁO ENERGII KOLEKTORY SŁONECZNE KONWENCJONALNE ŹRÓDŁO ENERGII

5 POKRYCIE ZAPOTRZEBOWANIA NA CWU = 1 KOLEKTOR = 100 litrów

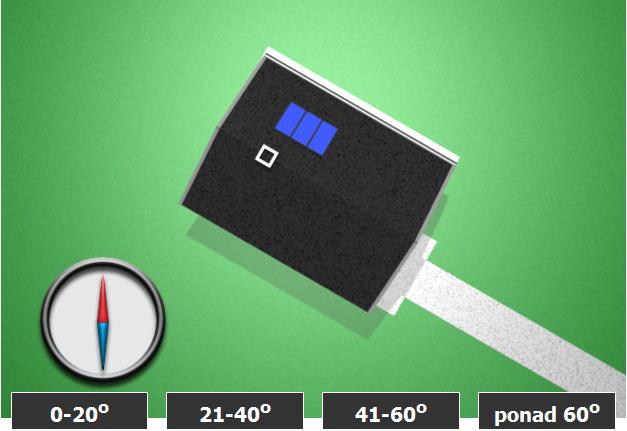

6 POŁOŻENIE KOLEKTORÓW ZIMA WIOSNA LATO JESIEŃ 69 o 44 o 32,5 o 56 o optymalny kąt pochylenia kolektorów średnia ważona z danych nasłonecznienia i kąta optymalnego

7 UZYSK ENERGETYCZNY A KĄT NACHYLENIA

8 BUDOWA KOLEKTORA PŁASKIEGO

9 BUDOWA KOLEKTORA PRÓŻNIOWEGO

10 ZBIORNIK CWU inox Zbiornik CWU 200/300/400/500l 2 wężownice o zwiększonej powierzchni stal nierdzewna typu DUPLEX 2304 zewnętrzna obudowa lakierowana proszkowo grzałka elektryczna 3KW z termostatem twarda ekologiczna izolacja bezfreonowa 10 lat gwarancji made in SPAIN / IRELAND

11 ZBIORNIK CWU emalia ZBIORNIKI CWU Zbiornik CWU 200/300/400/500l 2 wężownice o zwiększonej powierzchni emalia (atest PZH) srebny płaszcz PVC 5mm anoda magnezowa sztywna izolacja bezfreonowa 50mm 7-10 lat gwarancji made in GERMANY

12 PARAMETRY KOLEKTORA Sprawność optyczna η0 - jest to najwyższa sprawność danego kolektora wynikająca z jego konstrukcji i oznacza maksymalną zdolność do efektywnego absorbowania energii słonecznej (podawane często współczynniki absorpcji 95% i wyższe dotyczą sprawności zastosowanej powłoki absorpcyjnej (czarny chrom, tinox, bluetec, a nie całego kolektora słonecznego), Współczynniki strat ciepła a1 i a2 - pozwalają obliczyć, jak ze wzrostem temperatury kolektora słonecznego w stosunku do temperatury otoczenia, rosną straty, a maleje jego sprawność.

13 SPRAWNOŚĆ KOLEKTORÓW PŁASKICH MODEL K420DH KS2000TLP SX SL KRAJ PROCHODZENIA NIEMCY POLSKA POLSKA POLSKA SPRAWNOŚĆ OPPTYCZNA n 0 WIĘCEJ = LEPIEJ 0,801 0,802 0,788 0,784 WSPÓŁCZYNNIK LINIOWYCH STRAT CIEPŁA a 1 [W/(m 2 *K)] WSPÓŁCZYNNIK KWADRATOWYCH (NIELINIOWYCH) STRAT CIEPŁA a 2 [W/(m 2 *K 2 )] MNIEJ = LEPIEJ 3,65 3,80 3,52 3,64 MNIEJ = LEPIEJ 0,0169 0,0069 0,01 0,0185 POWIERZCHNIA APERTURY [m 2 ] WIĘCEJ = LEPIEJ 1,965 1,818 1,851 1,873 POWIERZCHNIA BRUTTO [m 2 ] WIĘCEJ = LEPIEJ 2,175 2,095 2,022 2,054 WAGA [kg] MNIEJ = LEPIEJ 33, MOC WYJŚCIOWA Z KOLEKTORA PRZY PROMIENIOWANIU 1000W/m 2 [W] WIĘCEJ = LEPIEJ MOC WYJŚCIOWA PRZY 1000 W/m 2 PRZY RÓŻNICY TEMPERATUR : 10K (LATO) WIĘCEJ = LEPIEJ K (WIOSNA,JESIEŃ) WIĘCEJ = LEPIEJ K (ZIMA) WIĘCEJ = LEPIEJ ŁĄCZNA POWIERZCHNIA APERTURY [m 2 ] WIĘCEJ = LEPIEJ 5,895 5,454 5,553 5,619 ŁĄCZNA POWIERZCHNIA BRUTTO [m 2 ] WIĘCEJ = LEPIEJ 6,525 6,285 6,066 6,162 ŁACZNE KOSZTY KWALIFIKOWANE ZESTAWU DO DOTACJI NFOŚiGW [ZŁ] WIĘCEJ = LEPIEJ , , , ,50 LATO: MAKSYMALNA MOC ZESTAWU PRZY PROMIENIOWANIU 1000W/m 2 I RÓŻNICY TEMPERATUR 0 0 C [W] WIĘCEJ = LEPIEJ OKRESY PRZEJŚCIOWE WIOSNA, JESIEŃ : PRZECIĘTNA MOC ZESTAWU PRZY PROMIENIOWANIU 700W/m 2 I RÓŻNICY TEMPERATUR 30 0 C [W] WIĘCEJ = LEPIEJ ZIMA: NISKA MOC ZESTAWU PRZY PROMIENIOWANIU 400W/m 2 I RÓŻNICY WIĘCEJ = LEPIEJ TEMPERATUR 30 0 C [W] UZYSK ROCZNY ZESTAWU [kwh] WIĘCEJ = LEPIEJ ROCZNY STOPIEŃ POKRYCIA CWU WIĘCEJ = LEPIEJ 39,6 38,7 39,1 37,8

14 SPRAWNOŚĆ KOLEKTORÓW PRÓŻNIOWYCH MODEL CPC SK 12 KSR 10 PR 2.09 CPC 9 HEVELIUS SCM12 KR12PLs U-TYPE (BEZPOŚREDNI HEAT-PIPE (RURKA U-TYPE (BEZPOŚREDNI HEAT-PIPE (RURKA HEAT-PIPE (RURKA DIRECT-FLOW PRZEPŁYW GLIKOLU CIEPLNA, PRZEPŁYW PRZEPŁYW GLIKOLU CIEPLNA, PRZEPŁYW CIEPLNA, PRZEPŁYW (PRZEPŁYW PRZEZ RURĘ GLIKOLU TYLKO PRZEZ PRZEZ RURĘ GLIKOLU TYLKO PRZEZ GLIKOLU TYLKO PRZEZ BEZPOŚREDNI BEZ PRÓŻNIOWĄ, LUSTRO BELKĘ ZBIORCZĄ PRÓŻNIOWĄ, LUSTRO BELKĘ ZBIORCZĄ BELKĘ ZBIORCZĄ LUSTRA) PARABOLICZNE) KOLEKTORA) PARABOLICZNE) KOLEKTORA) KOLEKTORA) UKŁAD HYDRAULICZNY KOLEKTORA KRAJ PROCHODZENIA WĘGRY POLSKA CHINY POLSKA CHINY CHINY SPRAWNOŚĆ OPPTYCZNA n 0 WIĘCEJ = LEPIEJ 0,640 0,780 0,691 0,611 0,679 0,660 WSPÓŁCZYNNIK LINIOWYCH STRAT CIEPŁA a 1 [W/(m 2 *K)] MNIEJ = LEPIEJ 0,736 1,27 0,641 0,84 1,696 1,5 WSPÓŁCZYNNIK KWADRATOWYCH (NIELINIOWYCH) STRAT CIEPŁA a 2 MNIEJ = LEPIEJ 0,011 0,0012 0,018 0,0053 0,009 0,02 [W/(m 2 *K 2 )] POWIERZCHNIA APERTURY [m 2 ] WIĘCEJ = LEPIEJ 1,88 1,014 1,29 1,81 1,13 1,129 POWIERZCHNIA BRUTTO [m 2 ] WIĘCEJ = LEPIEJ 2,21 1,823 2,05 2,04 1,94 2,059 WAGA [kg] MNIEJ = LEPIEJ brak danych 31 40,7 40,7 MOC WYJŚCIOWA Z KOLEKTORA PRZY PROMIENIOWANIU 1000W/m 2 [W] WIĘCEJ = LEPIEJ MOC WYJŚCIOWA PRZY 1000 W/m 2 PRZY RÓŻNICY TEMPERATUR : K (LATO) WIĘCEJ = LEPIEJ K (WIOSNA,JESIEŃ) WIĘCEJ = LEPIEJ K (ZIMA) WIĘCEJ = LEPIEJ ŁĄCZNA POWIERZCHNIA APERTURY [m 2 ] WIĘCEJ = LEPIEJ 5,64 3,042 3,87 5,43 3,39 3,387 ŁĄCZNA POWIERZCHNIA BRUTTO [m 2 ] WIĘCEJ = LEPIEJ 6,63 5,469 6,15 6,12 5,82 6,177 ŁACZNE KOSZTY KWALIFIKOWANE WIĘCEJ = LEPIEJ ZESTAWU DO DOTACJI NFOŚiGW [ZŁ] 575,00 672,50 375,00 300,00 550,00 442,50 LATO: MAKSYMALNA MOC ZESTAWU PRZY PROMIENIOWANIU 1000W/m 2 I WIĘCEJ = LEPIEJ RÓŻNICY TEMPERATUR 0 0 C [W] OKRESY PRZEJŚCIOWE WIOSNA, JESIEŃ : PRZECIĘTNA MOC ZESTAWU PRZY PROMIENIOWANIU 700W/m 2 WIĘCEJ = LEPIEJ I RÓŻNICY TEMPERATUR 30 0 C [W] ZIMA: NISKA MOC ZESTAWU PRZY PROMIENIOWANIU 400W/m 2 I WIĘCEJ = LEPIEJ RÓŻNICY TEMPERATUR 30 0 C [W] UZYSK ROCZNY ZESTAWU [kwh] WIĘCEJ = LEPIEJ 2607, ROCZNY STOPIEŃ POKRYCIA CWU WIĘCEJ = LEPIEJ

15 LASEROWE ŁĄCZENIE ABSORBERA

16 MIKROWENTYLACJA

17 SZYBA PRYZMATYCZNA

18 WAKACJE I ODŚNIEŻANIE Funkcja wakacje - zabezpiecza nadmiar ciepła gromadzony w zbiorniku podczas naszej nieobecności. Funkcja Odśnieżanie - to skuteczne wykorzystanie kolektora w okresie zimowym. STOP z ośnieżonym kolektorem.

19 BEZPIECZNE I SZYBKIE POŁĄCZENIA
