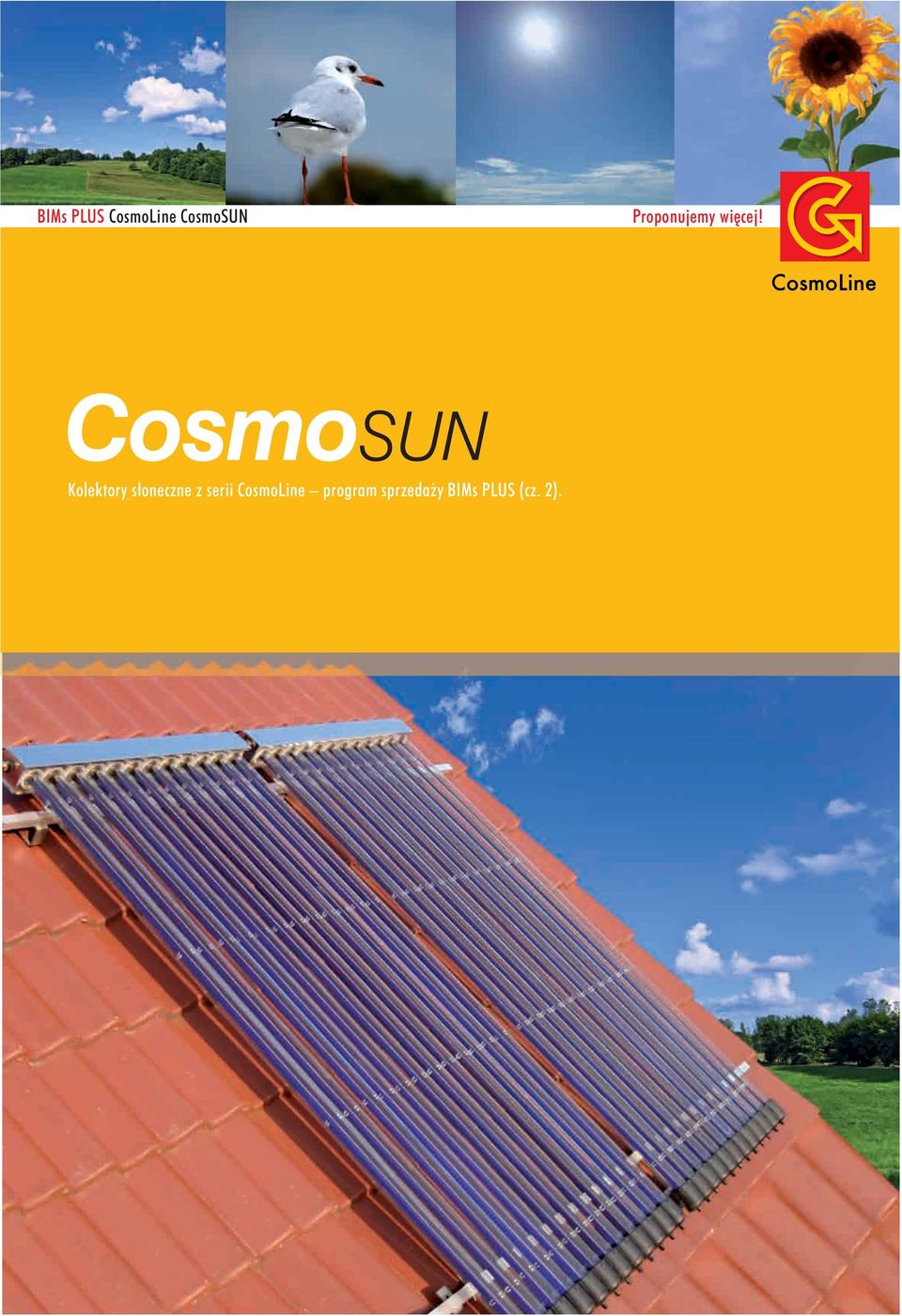

1 BIMs PLUS CosmoLine CosmoSUN Proponujemy wi cej! Kolektory słoneczne z serii CosmoLine program sprzeda y BIMs PLUS (cz. 2).

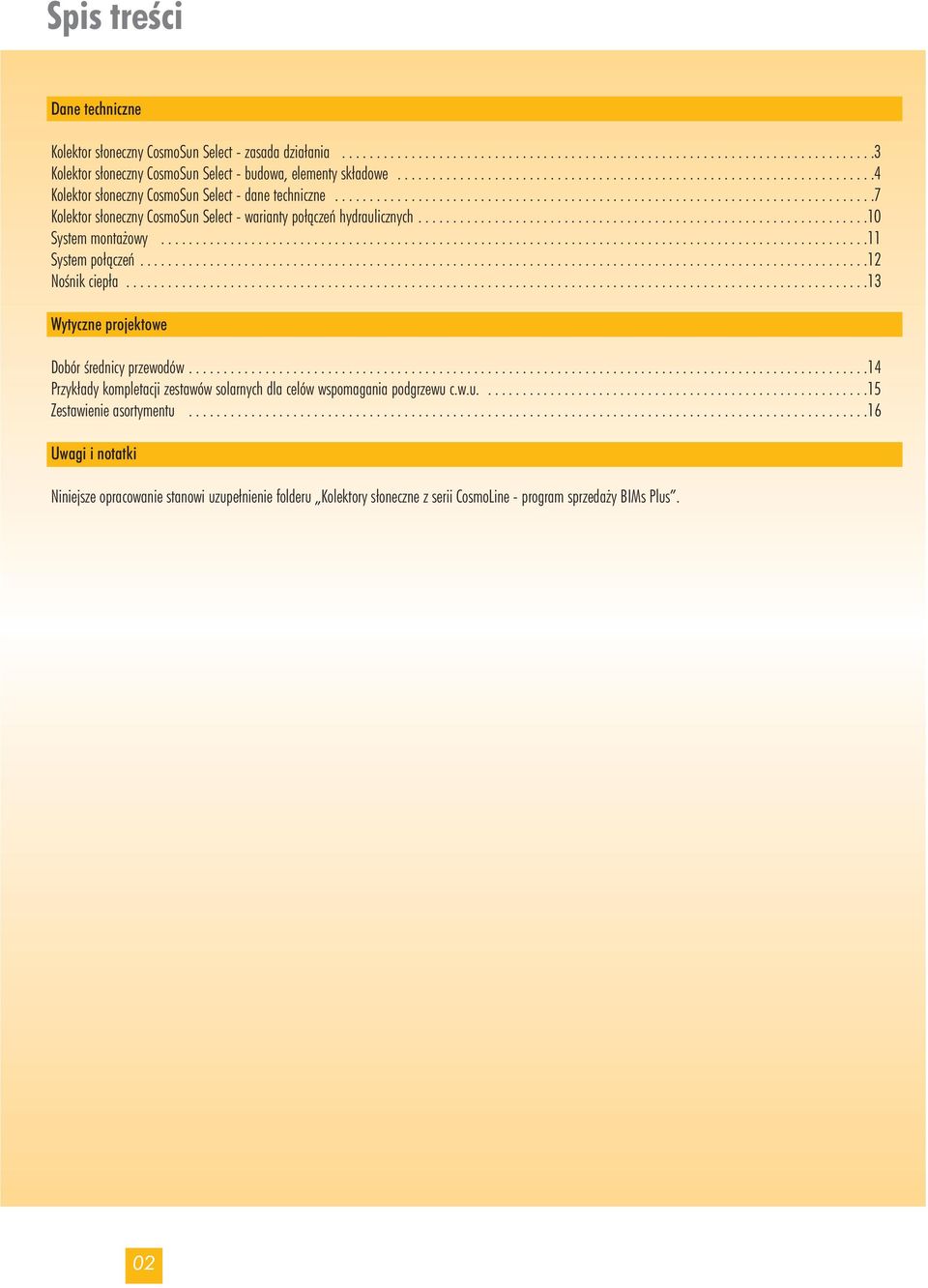

2 Spis treêci Dane techniczne Kolektor słoneczny CosmoSun Select - zasada działania Kolektor słoneczny CosmoSun Select - budowa, elementy składowe Kolektor słoneczny CosmoSun Select - dane techniczne Kolektor słoneczny CosmoSun Select - warianty połàczeƒ hydraulicznych System monta owy System połàczeƒ NoÊnik ciepła Wytyczne projektowe Dobór Êrednicy przewodów Przykłady kompletacji zestawów solarnych dla celów wspomagania podgrzewu c.w.u Zestawienie asortymentu Uwagi i notatki Niniejsze opracowanie stanowi uzupełnienie folderu Kolektory słoneczne z serii CosmoLine - program sprzeda y BIMs Plus. 02

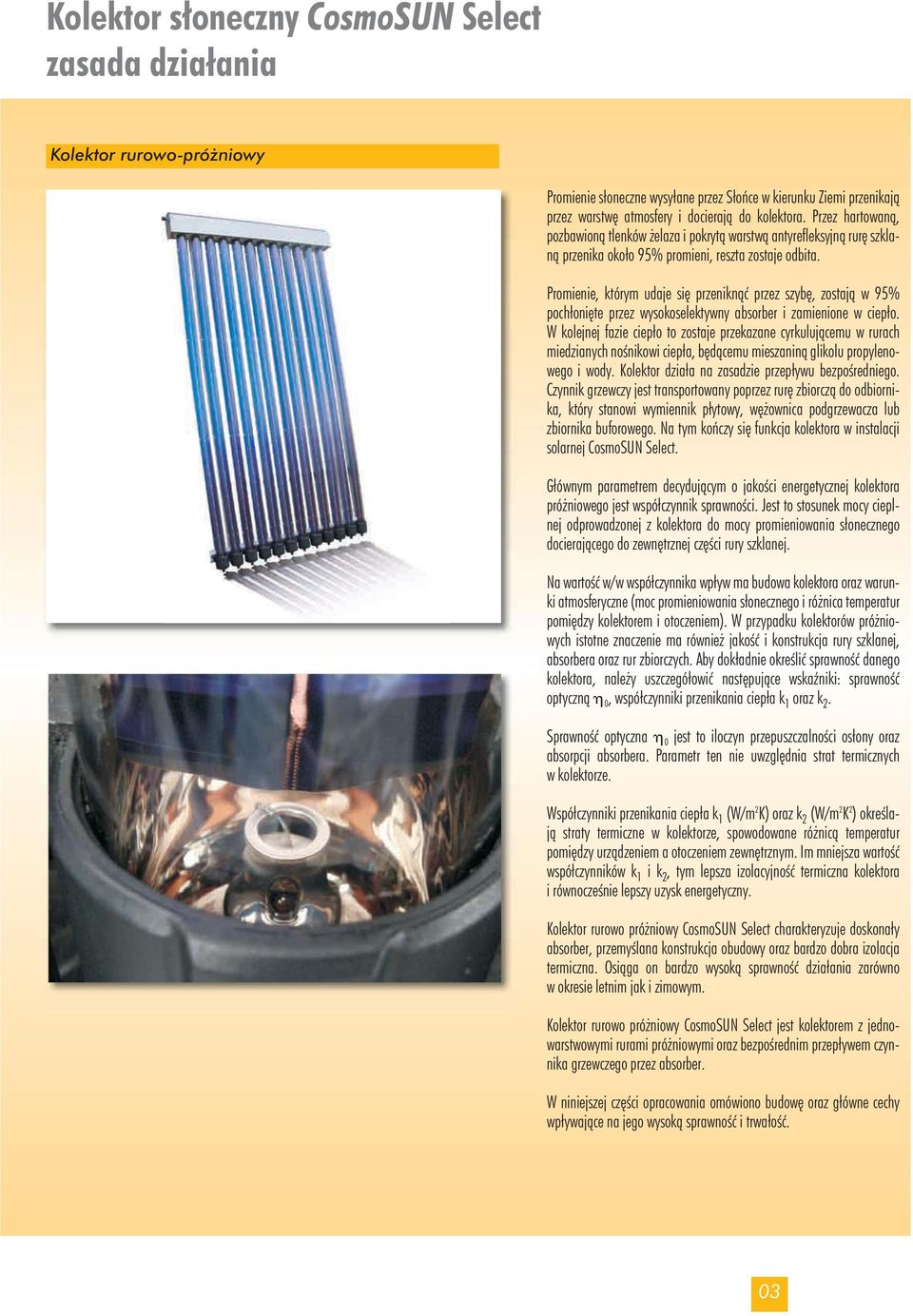

3 Kolektor s oneczny CosmoSUN Select zasada działania Kolektor rurowo-pró niowy Promienie słoneczne wysyłane przez Słoƒce w kierunku Ziemi przenikajà przez warstw atmosfery i docierajà do kolektora. Przez hartowanà, pozbawionà tlenków elaza i pokrytà warstwà antyrefleksyjnà rur szklanà przenika około 95% promieni, reszta zostaje odbita. Promienie, którym udaje si przeniknàç przez szyb, zostajà w 95% pochłoni te przez wysokoselektywny absorber i zamienione w ciepło. W kolejnej fazie ciepło to zostaje przekazane cyrkulujàcemu w rurach miedzianych noênikowi ciepła, b dàcemu mieszaninà glikolu propylenowego i wody. Kolektor działa na zasadzie przepływu bezpoêredniego. Czynnik grzewczy jest transportowany poprzez rur zbiorczà do odbiornika, który stanowi wymiennik płytowy, w ownica podgrzewacza lub zbiornika buforowego. Na tym koƒczy si funkcja kolektora w instalacji solarnej CosmoSUN Select. Głównym parametrem decydujàcym o jakoêci energetycznej kolektora pró niowego jest współczynnik sprawnoêci. Jest to stosunek mocy cieplnej odprowadzonej z kolektora do mocy promieniowania słonecznego docierajàcego do zewn trznej cz Êci rury szklanej. Absorber przepływ czynnika Na wartoêç w/w współczynnika wpływ ma budowa kolektora oraz warunki atmosferyczne (moc promieniowania słonecznego i ró nica temperatur pomi dzy kolektorem i otoczeniem). W przypadku kolektorów pró niowych istotne znaczenie ma równie jakoêç i konstrukcja rury szklanej, absorbera oraz rur zbiorczych. Aby dokładnie okreêliç sprawnoêç danego kolektora, nale y uszczegółowiç nast pujàce wskaêniki: sprawnoêç optycznà h 0, współczynniki przenikania ciepła k 1 oraz k 2. SprawnoÊç optyczna h 0 jest to iloczyn przepuszczalnoêci osłony oraz absorpcji absorbera. Parametr ten nie uwzgl dnia strat termicznych w kolektorze. Współczynniki przenikania ciepła k 1 (W/m 2 K) oraz k 2 (W/m 2 K 2 ) okreêlajà straty termiczne w kolektorze, spowodowane ró nicà temperatur pomi dzy urzàdzeniem a otoczeniem zewn trznym. Im mniejsza wartoêç współczynników k 1 i k 2, tym lepsza izolacyjnoêç termiczna kolektora i równoczeênie lepszy uzysk energetyczny. Kolektor rurowo pró niowy CosmoSUN Select charakteryzuje doskonały absorber, przemyêlana konstrukcja obudowy oraz bardzo dobra izolacja termiczna. Osiàga on bardzo wysokà sprawnoêç działania zarówno w okresie letnim jak i zimowym. Kolektor rurowo pró niowy CosmoSUN Select jest kolektorem z jednowarstwowymi rurami pró niowymi oraz bezpoêrednim przepływem czynnika grzewczego przez absorber. W niniejszej cz Êci opracowania omówiono budow oraz główne cechy wpływajàce na jego wysokà sprawnoêç i trwałoêç. 03

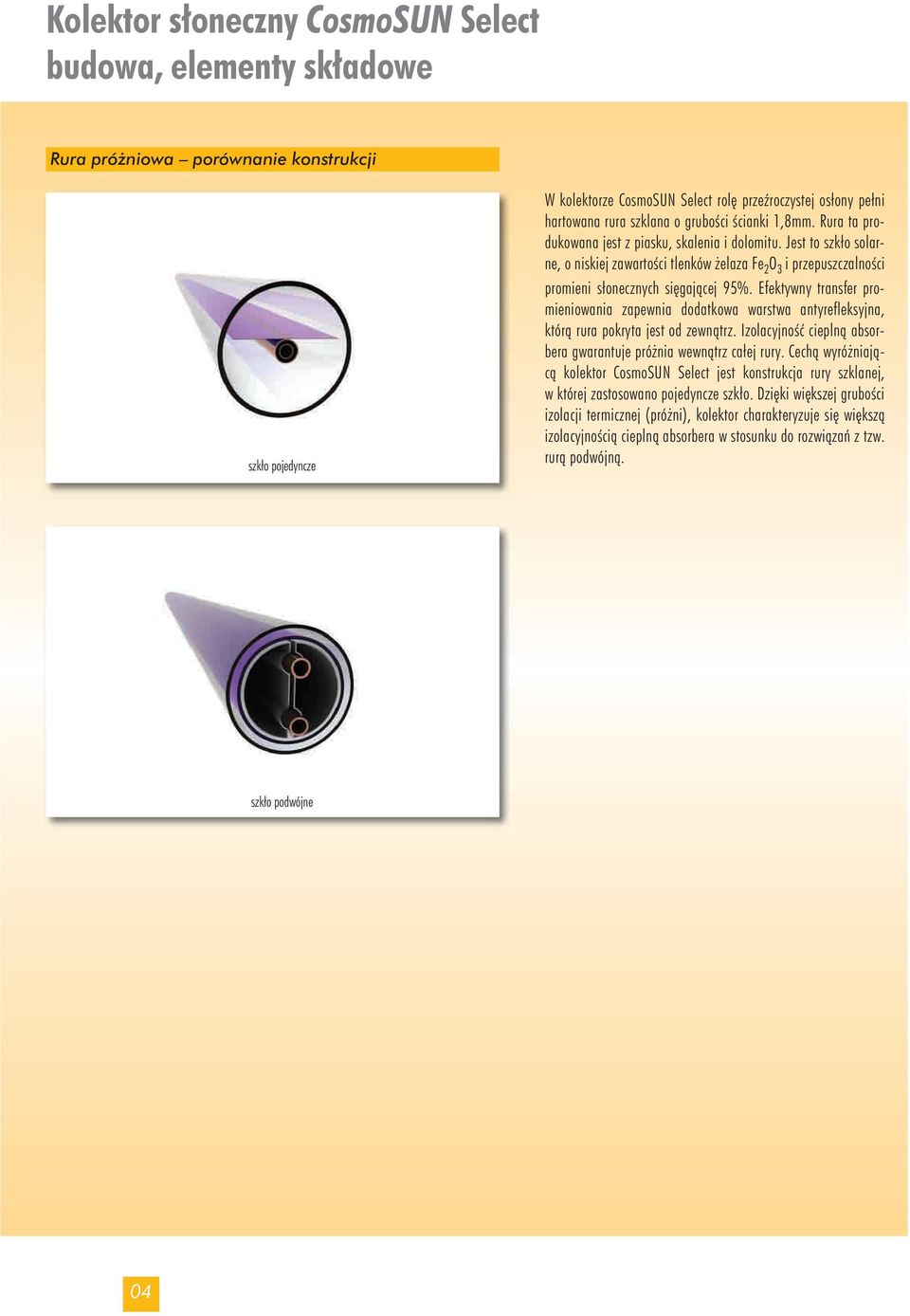

4 Kolektor s oneczny CosmoSUN Select budowa, elementy sk adowe Rura pró niowa porównanie konstrukcji szkło pojedyncze W kolektorze CosmoSUN Select rol przeêroczystej osłony pełni hartowana rura szklana o gruboêci Êcianki 1,8mm. Rura ta produkowana jest z piasku, skalenia i dolomitu. Jest to szkło solarne, o niskiej zawartoêci tlenków elaza Fe 2 O 3 i przepuszczalnoêci promieni słonecznych si gajàcej 95%. Efektywny transfer promieniowania zapewnia dodatkowa warstwa antyrefleksyjna, którà rura pokryta jest od zewnàtrz. IzolacyjnoÊç cieplnà absorbera gwarantuje pró nia wewnàtrz całej rury. Cechà wyró niajàcà kolektor CosmoSUN Select jest konstrukcja rury szklanej, w której zastosowano pojedyncze szkło. Dzi ki wi kszej gruboêci izolacji termicznej (pró ni), kolektor charakteryzuje si wi kszà izolacyjnoêcià cieplnà absorbera w stosunku do rozwiàzaƒ z tzw. rurà podwójnà. szkło podwójne 04

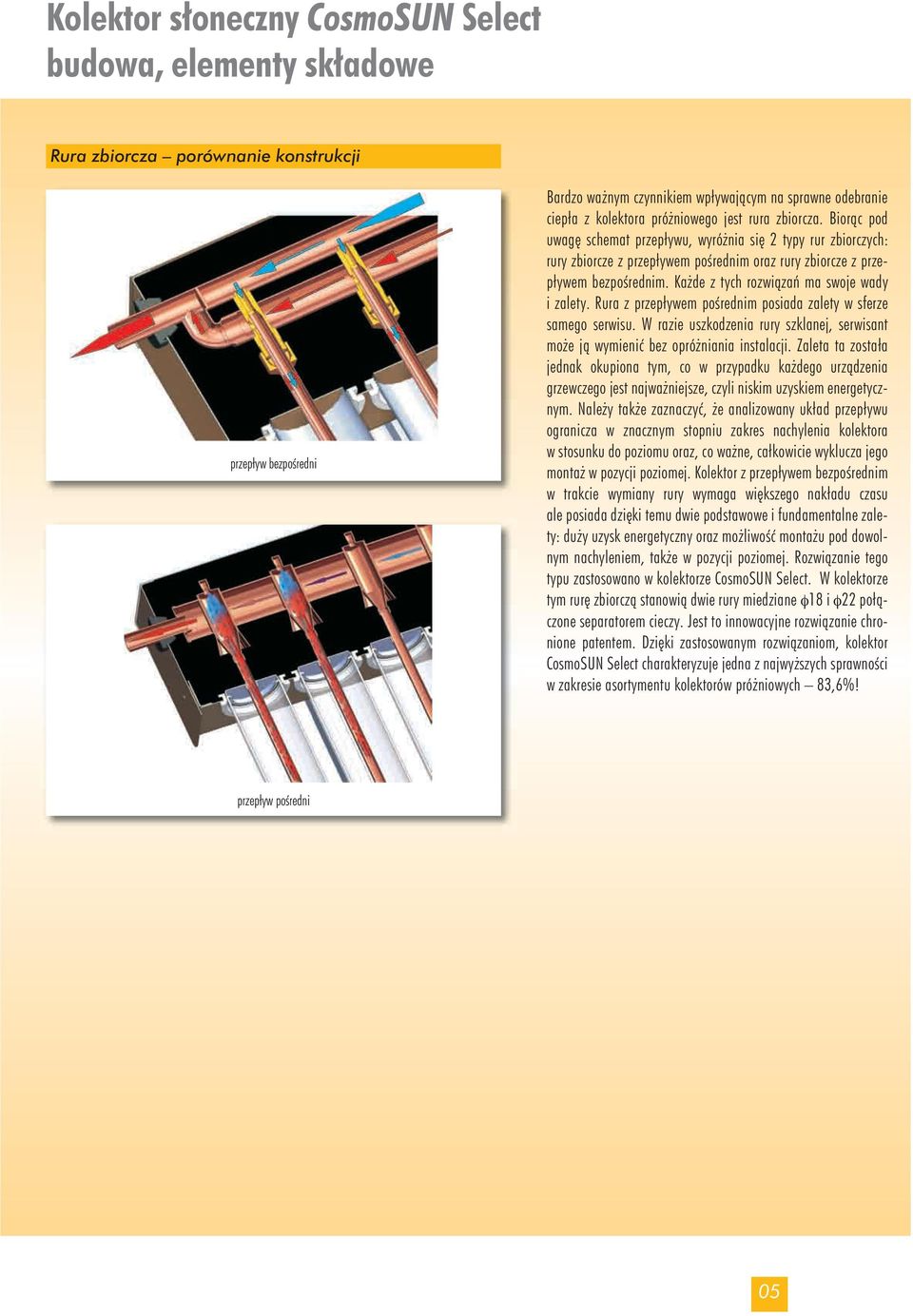

5 Kolektor s oneczny CosmoSUN Select budowa, elementy sk adowe Rura zbiorcza porównanie konstrukcji przepływ bezpoêredni Bardzo wa nym czynnikiem wpływajàcym na sprawne odebranie ciepła z kolektora pró niowego jest rura zbiorcza. Bioràc pod uwag schemat przepływu, wyró nia si 2 typy rur zbiorczych: rury zbiorcze z przepływem poêrednim oraz rury zbiorcze z przepływem bezpoêrednim. Ka de z tych rozwiàzaƒ ma swoje wady i zalety. Rura z przepływem poêrednim posiada zalety w sferze samego serwisu. W razie uszkodzenia rury szklanej, serwisant mo e jà wymieniç bez opró niania instalacji. Zaleta ta została jednak okupiona tym, co w przypadku ka dego urzàdzenia grzewczego jest najwa niejsze, czyli niskim uzyskiem energetycznym. Nale y tak e zaznaczyç, e analizowany układ przepływu ogranicza w znacznym stopniu zakres nachylenia kolektora w stosunku do poziomu oraz, co wa ne, całkowicie wyklucza jego monta w pozycji poziomej. Kolektor z przepływem bezpoêrednim w trakcie wymiany rury wymaga wi kszego nakładu czasu ale posiada dzi ki temu dwie podstawowe i fundamentalne zalety: du y uzysk energetyczny oraz mo liwoêç monta u pod dowolnym nachyleniem, tak e w pozycji poziomej. Rozwiàzanie tego typu zastosowano w kolektorze CosmoSUN Select. W kolektorze tym rur zbiorczà stanowià dwie rury miedziane φ18 i φ22 połàczone separatorem cieczy. Jest to innowacyjne rozwiàzanie chronione patentem. Dzi ki zastosowanym rozwiàzaniom, kolektor CosmoSUN Select charakteryzuje jedna z najwy szych sprawnoêci w zakresie asortymentu kolektorów pró niowych 83,6%! przepływ poêredni 05

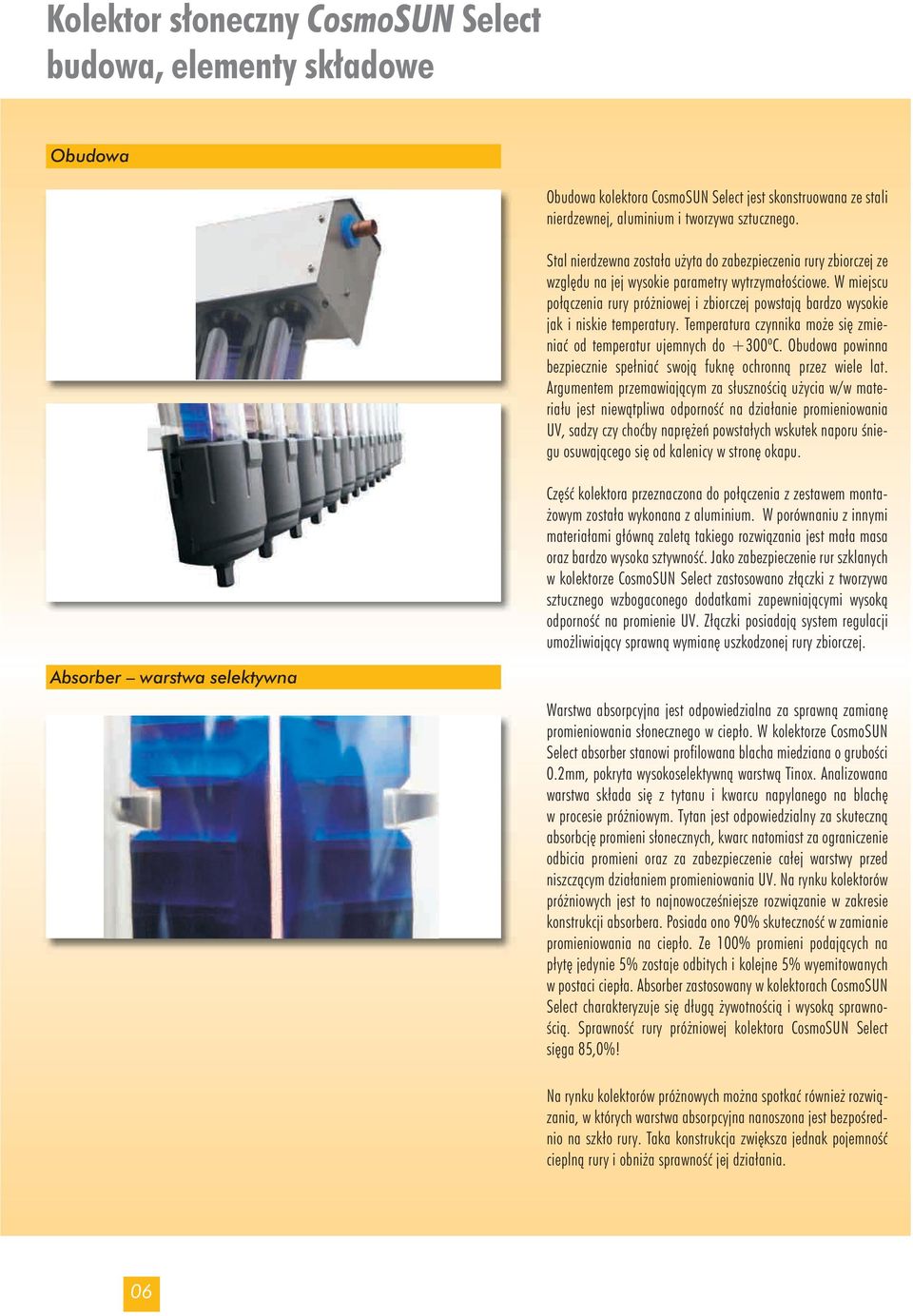

6 Kolektor s oneczny CosmoSUN Select budowa, elementy sk adowe Obudowa Obudowa kolektora CosmoSUN Select jest skonstruowana ze stali nierdzewnej, aluminium i tworzywa sztucznego. Stal nierdzewna została u yta do zabezpieczenia rury zbiorczej ze wzgl du na jej wysokie parametry wytrzymałoêciowe. W miejscu połàczenia rury pró niowej i zbiorczej powstajà bardzo wysokie jak i niskie temperatury. Temperatura czynnika mo e si zmieniaç od temperatur ujemnych do +300ºC. Obudowa powinna bezpiecznie spełniaç swojà fukn ochronnà przez wiele lat. Argumentem przemawiajàcym za słusznoêcià u ycia w/w materiału jest niewàtpliwa odpornoêç na działanie promieniowania UV, sadzy czy choçby napr eƒ powstałych wskutek naporu Êniegu osuwajàcego si od kalenicy w stron okapu. Cz Êç kolektora przeznaczona do połàczenia z zestawem monta- owym została wykonana z aluminium. W porównaniu z innymi materiałami głównà zaletà takiego rozwiàzania jest mała masa oraz bardzo wysoka sztywnoêç. Jako zabezpieczenie rur szklanych w kolektorze CosmoSUN Select zastosowano złàczki z tworzywa sztucznego wzbogaconego dodatkami zapewniajàcymi wysokà odpornoêç na promienie UV. Złàczki posiadajà system regulacji umo liwiajàcy sprawnà wymian uszkodzonej rury zbiorczej. Absorber warstwa selektywna Warstwa absorpcyjna jest odpowiedzialna za sprawnà zamian promieniowania słonecznego w ciepło. W kolektorze CosmoSUN Select absorber stanowi profilowana blacha miedziana o gruboêci 0.2mm, pokryta wysokoselektywnà warstwà Tinox. Analizowana warstwa składa si z tytanu i kwarcu napylanego na blach w procesie pró niowym. Tytan jest odpowiedzialny za skutecznà absorbcj promieni słonecznych, kwarc natomiast za ograniczenie odbicia promieni oraz za zabezpieczenie całej warstwy przed niszczàcym działaniem promieniowania UV. Na rynku kolektorów pró niowych jest to najnowoczeêniejsze rozwiàzanie w zakresie konstrukcji absorbera. Posiada ono 90% skutecznoêç w zamianie promieniowania na ciepło. Ze 100% promieni podajàcych na płyt jedynie 5% zostaje odbitych i kolejne 5% wyemitowanych w postaci ciepła. Absorber zastosowany w kolektorach CosmoSUN Select charakteryzuje si długà ywotnoêcià i wysokà sprawno- Êcià. SprawnoÊç rury pró niowej kolektora CosmoSUN Select si ga 85,0%! Na rynku kolektorów pró nowych mo na spotkaç równie rozwiàzania, w których warstwa absorpcyjna nanoszona jest bezpoêrednio na szkło rury. Taka konstrukcja zwi ksza jednak pojemnoêç cieplnà rury i obni a sprawnoêç jej działania. 06

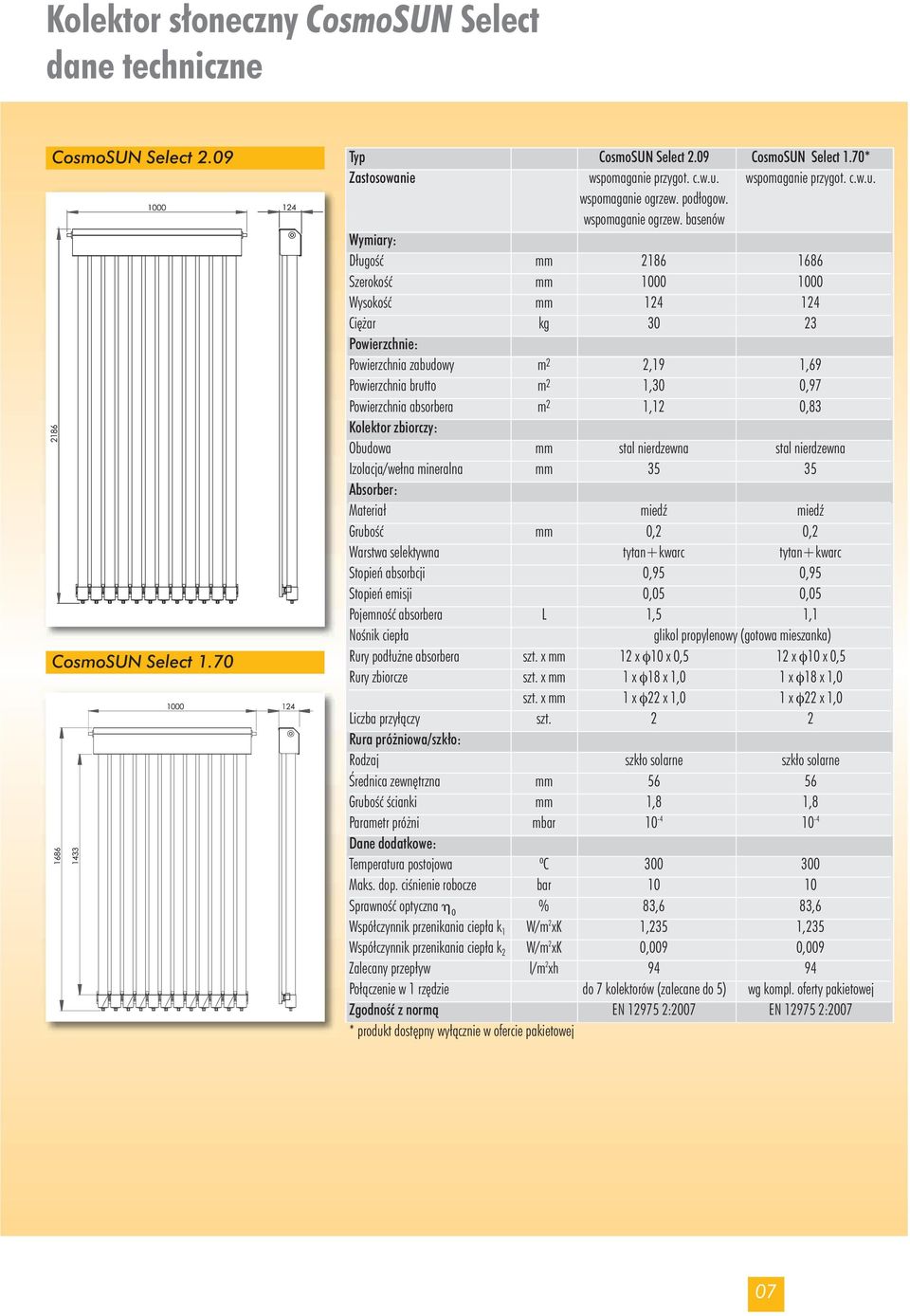

7 Kolektor s oneczny CosmoSUN Select dane techniczne CosmoSUN Select 2.09 CosmoSUN Select 1.70 Typ CosmoSUN Select 2.09 CosmoSUN Select 1.70* Zastosowanie wspomaganie przygot. c.w.u. wspomaganie przygot. c.w.u. wspomaganie ogrzew. podłogow. wspomaganie ogrzew. basenów Wymiary: DługoÊç mm SzerokoÊç mm WysokoÊç mm Ci ar kg Powierzchnie: Powierzchnia zabudowy m 2 2,19 1,69 Powierzchnia brutto m 2 1,30 0,97 Powierzchnia absorbera m 2 1,12 0,83 Kolektor zbiorczy: Obudowa mm stal nierdzewna stal nierdzewna Izolacja/wełna mineralna mm Absorber: Materiał miedê miedê GruboÊç mm 0,2 0,2 Warstwa selektywna tytan+kwarc tytan+kwarc Stopieƒ absorbcji 0,95 0,95 Stopieƒ emisji 0,05 0,05 PojemnoÊç absorbera L 1,5 1,1 NoÊnik ciepła glikol propylenowy (gotowa mieszanka) Rury podłu ne absorbera szt. x mm 12 x φ10 x 0,5 12 x φ10 x 0,5 Rury zbiorcze szt. x mm 1 x φ18 x 1,0 1 x φ18 x 1,0 szt. x mm 1 x φ22 x 1,0 1 x φ22 x 1,0 Liczba przyłàczy szt. 2 2 Rura pró niowa/szkło: Rodzaj szkło solarne szkło solarne Ârednica zewn trzna mm GruboÊç Êcianki mm 1,8 1,8 Parametr pró ni mbar Dane dodatkowe: Temperatura postojowa ºC Maks. dop. ciênienie robocze bar SprawnoÊç optyczna h o % 83,6 83,6 Współczynnik przenikania ciepła k 1 W/m 2 xk 1,235 1,235 Współczynnik przenikania ciepła k 2 W/m 2 xk 0,009 0,009 Zalecany przepływ l/m 2 xh Połàczenie w 1 rz dzie do 7 kolektorów (zalecane do 5) wg kompl. oferty pakietowej ZgodnoÊç z normà EN :2007 EN :2007 * produkt dost pny wyłàcznie w ofercie pakietowej 07

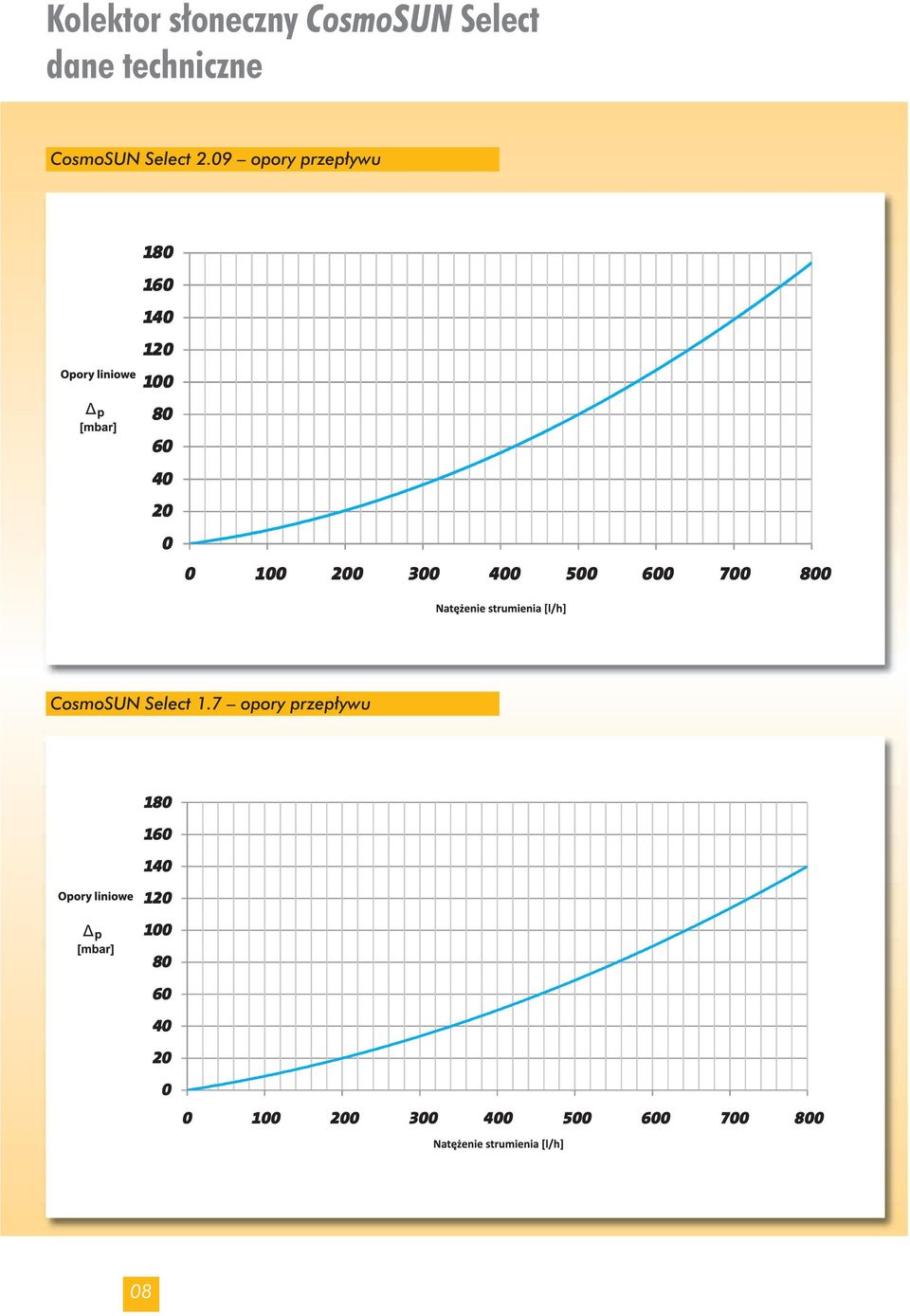

8 Kolektor s oneczny CosmoSUN Select dane techniczne CosmoSUN Select 2.09 opory przep ywu CosmoSUN Select 1.7 opory przep ywu

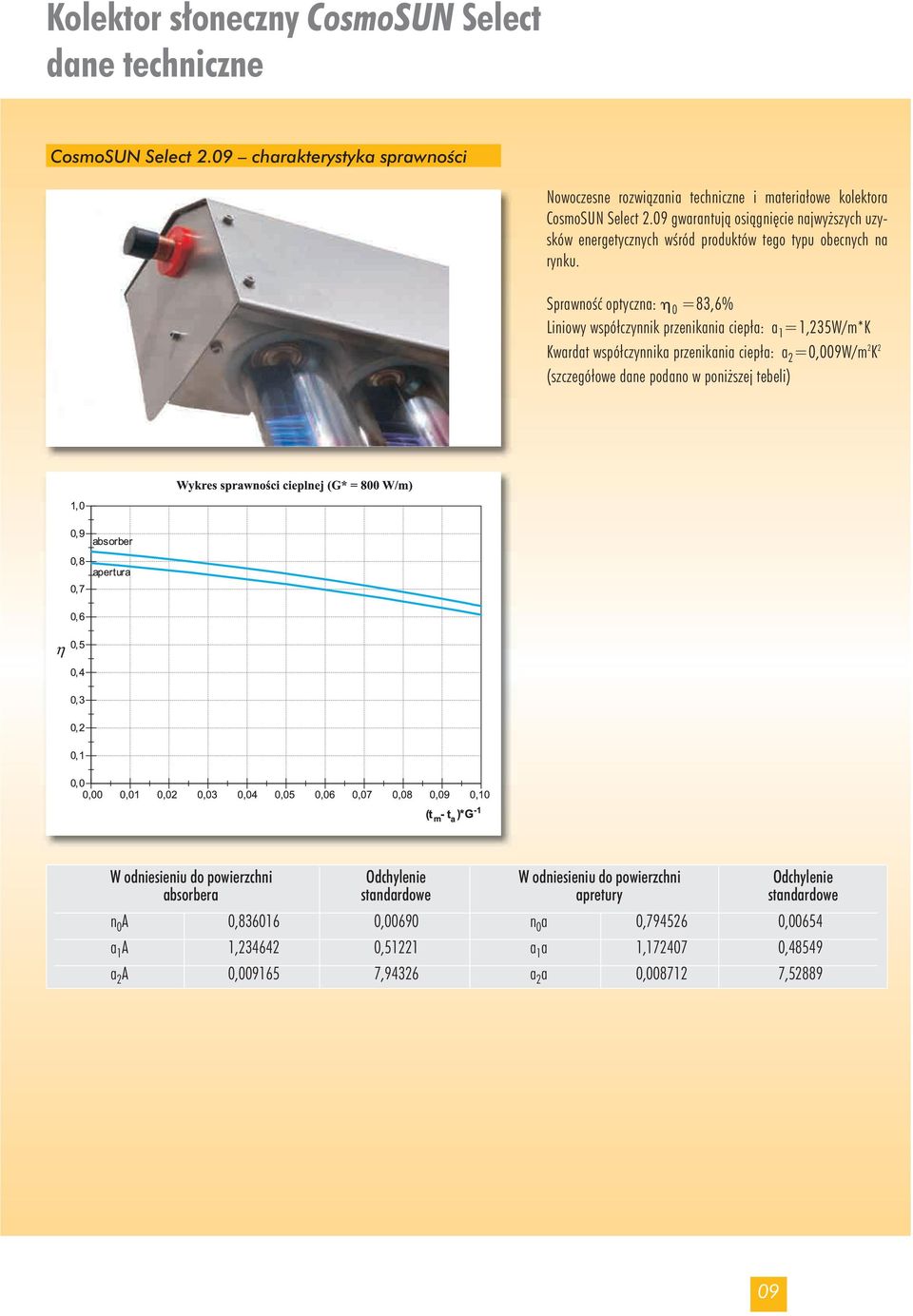

9 Kolektor s oneczny CosmoSUN Select dane techniczne CosmoSUN Select 2.09 charakterystyka sprawnoêci Nowoczesne rozwiàzania techniczne i materiałowe kolektora CosmoSUN Select 2.09 gwarantujà osiàgni cie najwy szych uzysków energetycznych wêród produktów tego typu obecnych na rynku. SprawnoÊç optyczna: h 0 =83,6% Liniowy współczynnik przenikania ciepła: a 1 =1,235W/m*K Kwardat współczynnika przenikania ciepła: a 2 =0,009W/m 2 K 2 (szczegółowe dane podano w poni szej tebeli) W odniesieniu do powierzchni Odchylenie W odniesieniu do powierzchni Odchylenie absorbera standardowe apretury standardowe n 0 A 0, ,00690 n 0 a 0, ,00654 a 1 A 1, ,51221 a 1 a 1, ,48549 a 2 A 0, ,94326 a 2 a 0, ,

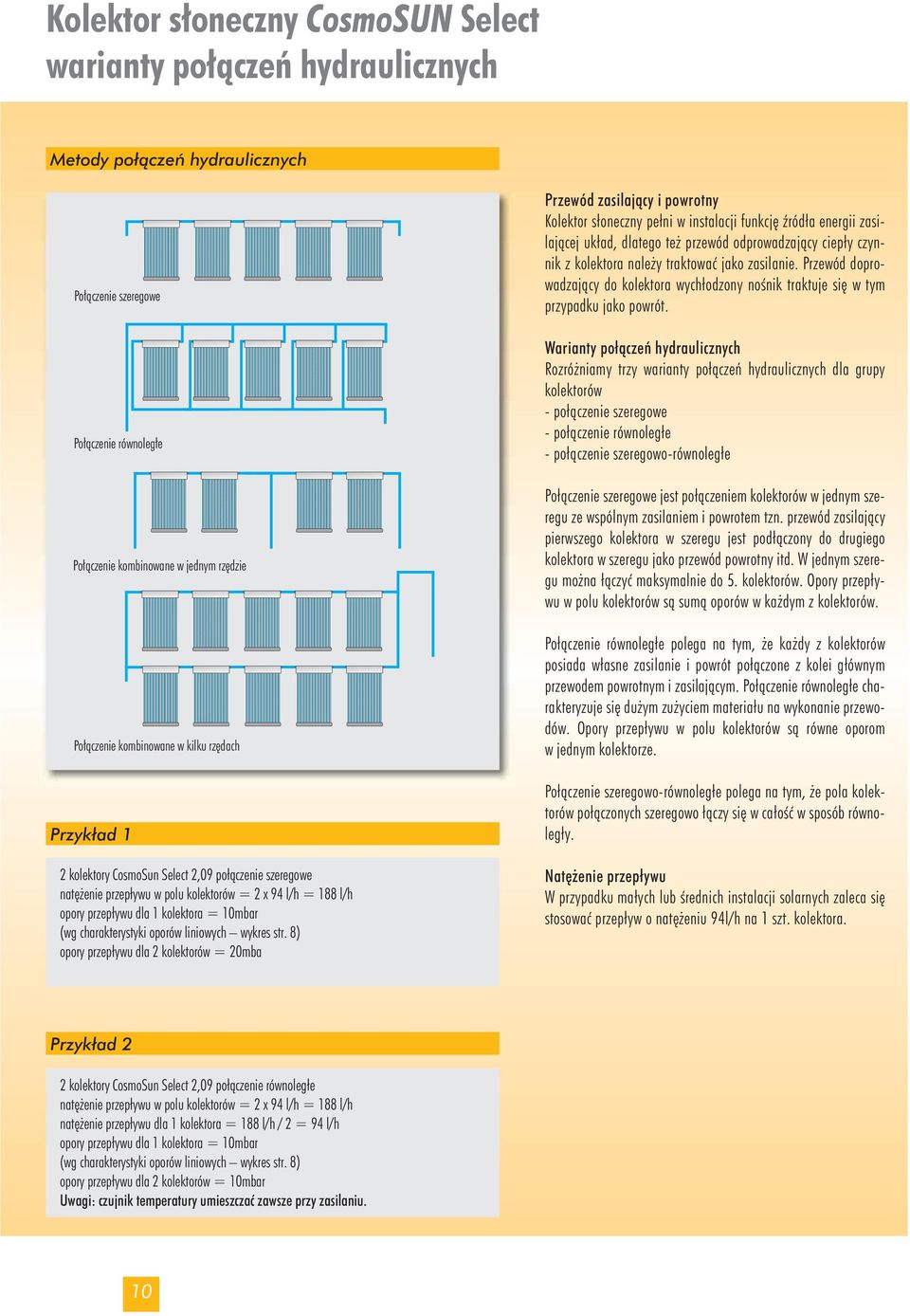

10 Kolektor s oneczny CosmoSUN Select warianty po àczeƒ hydraulicznych Metody połàczeƒ hydraulicznych Po àczenie szeregowe Po àczenie równoleg e Po àczenie kombinowane w jednym rz dzie Po àczenie kombinowane w kilku rz dach Przykład 1 2 kolektory CosmoSun Select 2,09 połàczenie szeregowe nat enie przepływu w polu kolektorów = 2 x 94 l/h = 188 l/h opory przepływu dla 1 kolektora = 10mbar (wg charakterystyki oporów liniowych wykres str. 8) opory przepływu dla 2 kolektorów = 20mba Przewód zasilajàcy i powrotny Kolektor słoneczny pełni w instalacji funkcj êródła energii zasilajàcej układ, dlatego te przewód odprowadzajàcy ciepły czynnik z kolektora nale y traktowaç jako zasilanie. Przewód doprowadzajàcy do kolektora wychłodzony noênik traktuje si w tym przypadku jako powrót. Warianty połàczeƒ hydraulicznych Rozró niamy trzy warianty połàczeƒ hydraulicznych dla grupy kolektorów - połàczenie szeregowe - połàczenie równoległe - połàczenie szeregowo-równoległe Połàczenie szeregowe jest połàczeniem kolektorów w jednym szeregu ze wspólnym zasilaniem i powrotem tzn. przewód zasilajàcy pierwszego kolektora w szeregu jest podłàczony do drugiego kolektora w szeregu jako przewód powrotny itd. W jednym szeregu mo na łàczyç maksymalnie do 5. kolektorów. Opory przepływu w polu kolektorów sà sumà oporów w ka dym z kolektorów. Połàczenie równoległe polega na tym, e ka dy z kolektorów posiada własne zasilanie i powrót połàczone z kolei głównym przewodem powrotnym i zasilajàcym. Połàczenie równoległe charakteryzuje si du ym zu yciem materiału na wykonanie przewodów. Opory przepływu w polu kolektorów sà równe oporom w jednym kolektorze. Połàczenie szeregowo-równoległe polega na tym, e pola kolektorów połàczonych szeregowo łàczy si w całoêç w sposób równoległy. Nat enie przepływu W przypadku małych lub Êrednich instalacji solarnych zaleca si stosowaç przepływ o nat eniu 94l/h na 1 szt. kolektora. Przykład 2 2 kolektory CosmoSun Select 2,09 połàczenie równoległe nat enie przepływu w polu kolektorów = 2 x 94 l/h = 188 l/h nat enie przepływu dla 1 kolektora = 188 l/h / 2 = 94 l/h opory przepływu dla 1 kolektora = 10mbar (wg charakterystyki oporów liniowych wykres str. 8) opory przepływu dla 2 kolektorów = 10mbar Uwagi: czujnik temperatury umieszczaç zawsze przy zasilaniu. 10

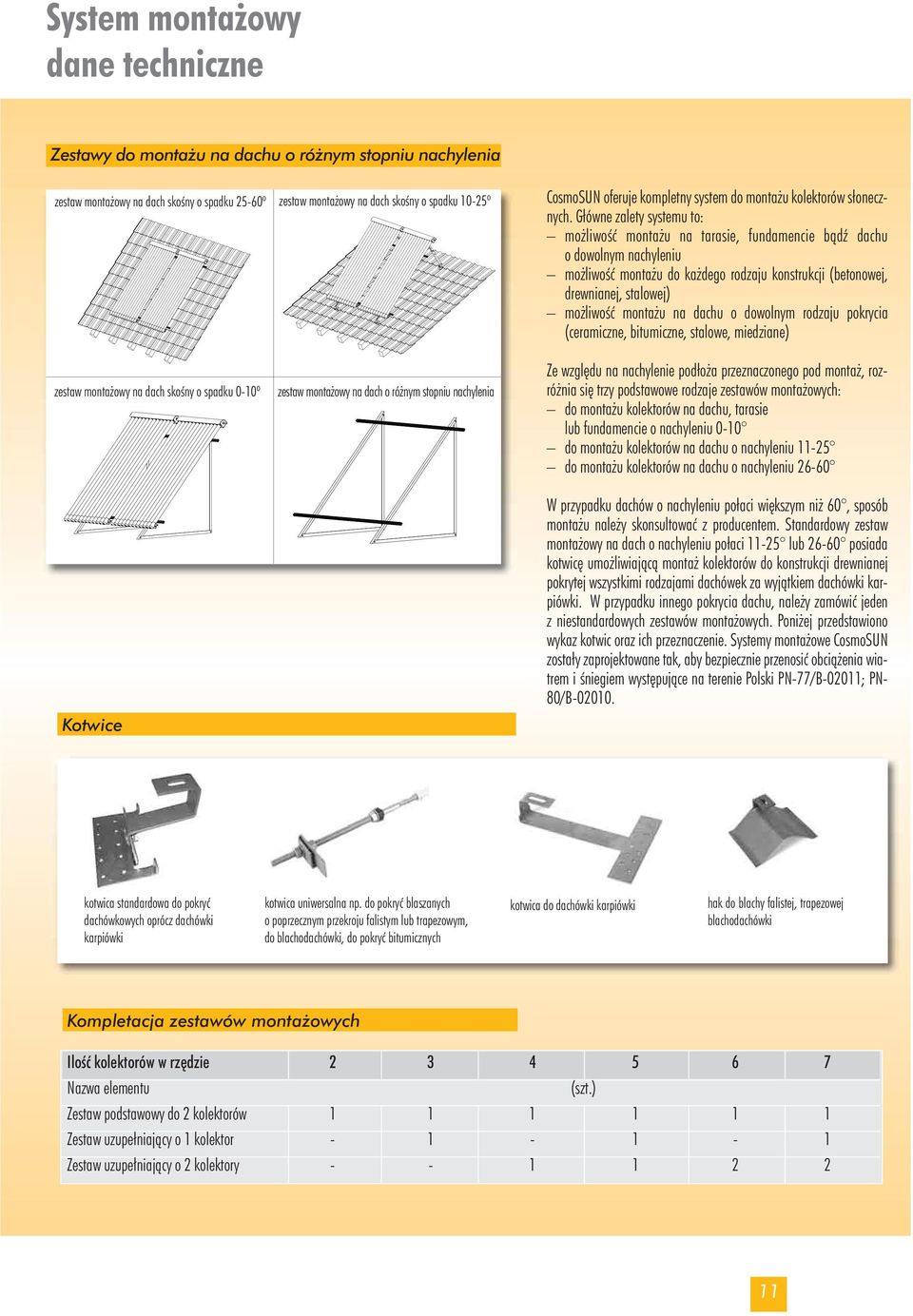

11 System monta owy dane techniczne Zestawy do monta u na dachu o ró nym stopniu nachylenia zestaw monta owy na dach skoêny o spadku 25-60º zestaw monta owy na dach skoêny o spadku 0-10º Kotwice zestaw monta owy na dach skoêny o spadku 10-25º zestaw monta owy na dach o ró nym stopniu nachylenia CosmoSUN oferuje kompletny system do monta u kolektorów słonecznych. Główne zalety systemu to: mo liwoêç monta u na tarasie, fundamencie bàdê dachu o dowolnym nachyleniu mo liwoêç monta u do ka dego rodzaju konstrukcji (betonowej, drewnianej, stalowej) mo liwoêç monta u na dachu o dowolnym rodzaju pokrycia (ceramiczne, bitumiczne, stalowe, miedziane) Ze wzgl du na nachylenie podło a przeznaczonego pod monta, rozró nia si trzy podstawowe rodzaje zestawów monta owych: do monta u kolektorów na dachu, tarasie lub fundamencie o nachyleniu 0-10 do monta u kolektorów na dachu o nachyleniu do monta u kolektorów na dachu o nachyleniu W przypadku dachów o nachyleniu połaci wi kszym ni 60, sposób monta u nale y skonsultowaç z producentem. Standardowy zestaw monta owy na dach o nachyleniu połaci lub posiada kotwic umo liwiajàcà monta kolektorów do konstrukcji drewnianej pokrytej wszystkimi rodzajami dachówek za wyjàtkiem dachówki karpiówki. W przypadku innego pokrycia dachu, nale y zamówiç jeden z niestandardowych zestawów monta owych. Poni ej przedstawiono wykaz kotwic oraz ich przeznaczenie. Systemy monta owe CosmoSUN zostały zaprojektowane tak, aby bezpiecznie przenosiç obcià enia wiatrem i Êniegiem wyst pujàce na terenie Polski PN-77/B-02011; PN- 80/B kotwica standardowa do pokryç dachówkowych oprócz dachówki karpiówki kotwica uniwersalna np. do pokryç blaszanych o poprzecznym przekroju falistym lub trapezowym, do blachodachówki, do pokryç bitumicznych kotwica do dachówki karpiówki hak do blachy falistej, trapezowej blachodachówki Kompletacja zestawów monta owych IloÊç kolektorów w rz dzie Nazwa elementu (szt.) Zestaw podstawowy do 2 kolektorów Zestaw uzupełniajàcy o 1 kolektor Zestaw uzupe niajàcy o 2 kolektory

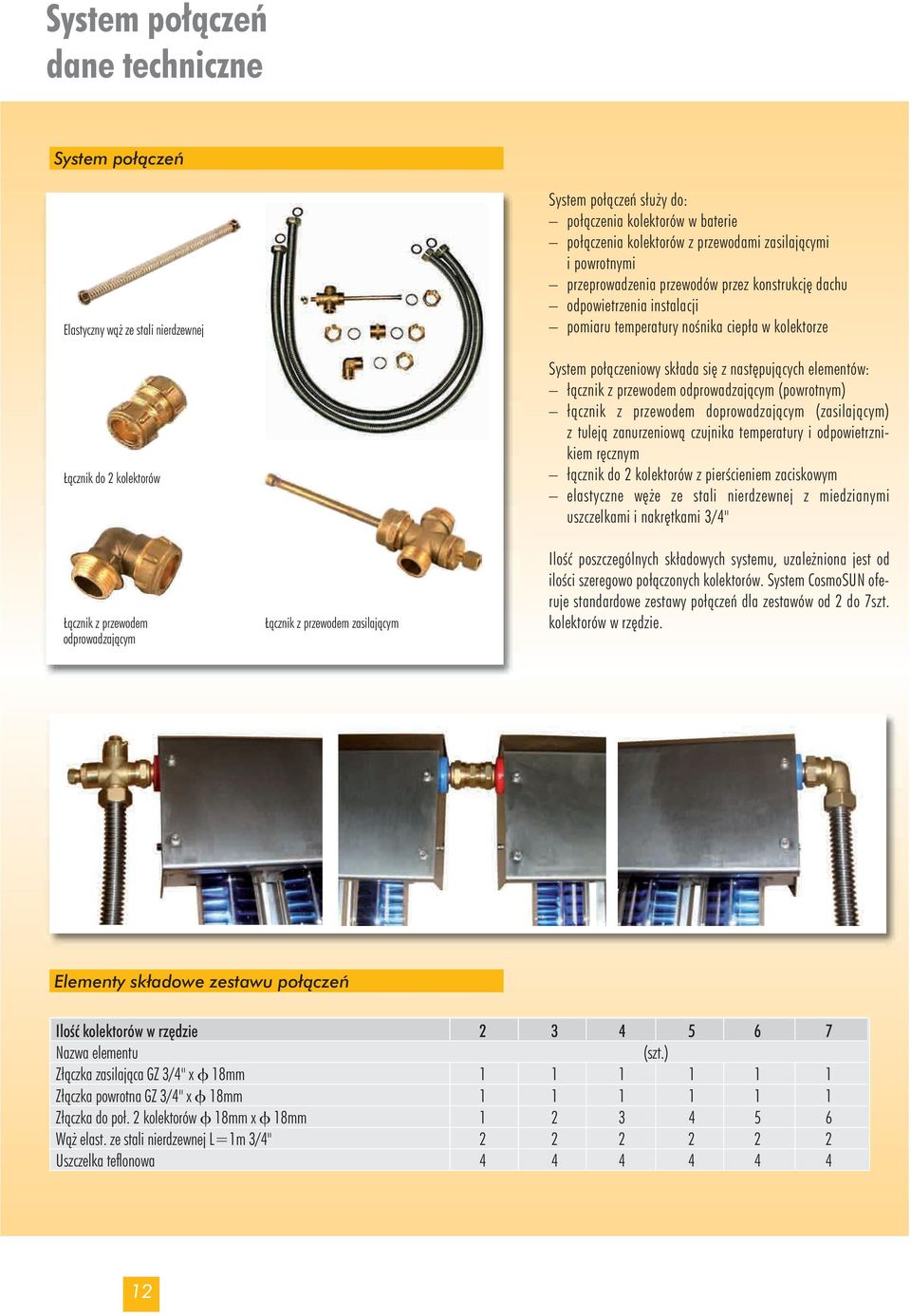

12 System po àczeƒ dane techniczne System połàczeƒ Elastyczny wà ze stali nierdzewnej àcznik do 2 kolektorów àcznik z przewodem odprowadzajàcym àcznik z przewodem zasilajàcym System połàczeƒ słu y do: połàczenia kolektorów w baterie połàczenia kolektorów z przewodami zasilajàcymi i powrotnymi przeprowadzenia przewodów przez konstrukcj dachu odpowietrzenia instalacji pomiaru temperatury noênika ciepła w kolektorze System połàczeniowy składa si z nast pujàcych elementów: łàcznik z przewodem odprowadzajàcym (powrotnym) łàcznik z przewodem doprowadzajàcym (zasilajàcym) z tulejà zanurzeniowà czujnika temperatury i odpowietrznikiem r cznym łàcznik do 2 kolektorów z pierêcieniem zaciskowym elastyczne w e ze stali nierdzewnej z miedzianymi uszczelkami i nakr tkami 3/4" IloÊç poszczególnych składowych systemu, uzale niona jest od iloêci szeregowo połàczonych kolektorów. System CosmoSUN oferuje standardowe zestawy połàczeƒ dla zestawów od 2 do 7szt. kolektorów w rz dzie. Elementy składowe zestawu połàczeƒ IloÊç kolektorów w rz dzie Nazwa elementu (szt.) Złàczka zasilajàca GZ 3/4" x f 18mm Złàczka powrotna GZ 3/4" x f 18mm Złàczka do poł. 2 kolektorów f 18mm x f 18mm Wà elast. ze stali nierdzewnej L=1m 3/4" Uszczelka teflonowa

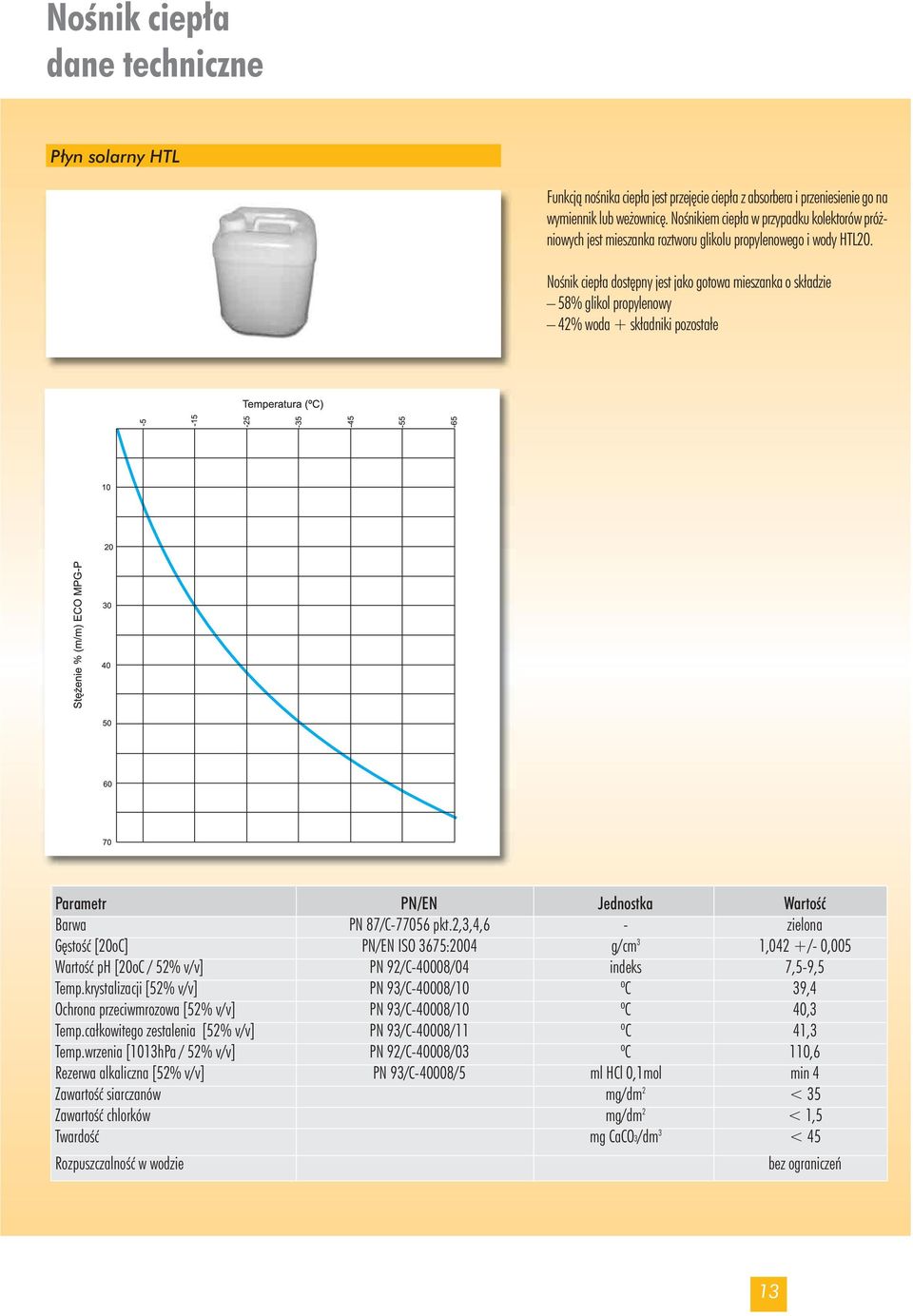

13 NoÊnik ciep a dane techniczne P yn solarny HTL Funkcjà noênika ciepła jest przej cie ciepła z absorbera i przeniesienie go na wymiennik lub we ownic. NoÊnikiem ciepła w przypadku kolektorów pró niowych jest mieszanka roztworu glikolu propylenowego i wody HTL20. NoÊnik ciepła dost pny jest jako gotowa mieszanka o składzie 58% glikol propylenowy 42% woda + składniki pozostałe Parametr PN/EN Jednostka WartoÊç Barwa PN 87/C pkt.2,3,4,6 - zielona G stoêç [20oC] PN/EN ISO 3675:2004 g/cm 3 1,042 +/- 0,005 WartoÊç ph [20oC / 52% v/v] PN 92/C-40008/04 indeks 7,5-9,5 Temp.krystalizacji [52% v/v] PN 93/C-40008/10 ºC 39,4 Ochrona przeciwmrozowa [52% v/v] PN 93/C-40008/10 ºC 40,3 Temp.całkowitego zestalenia [52% v/v] PN 93/C-40008/11 ºC 41,3 Temp.wrzenia [1013hPa / 52% v/v] PN 92/C-40008/03 ºC 110,6 Rezerwa alkaliczna [52% v/v] PN 93/C-40008/5 ml HCl 0,1mol min 4 ZawartoÊç siarczanów mg/dm 2 < 35 ZawartoÊç chlorków mg/dm 2 < 1,5 TwardoÊç mg CaCO3/dm 3 < 45 RozpuszczalnoÊç w wodzie bez ograniczeƒ 13

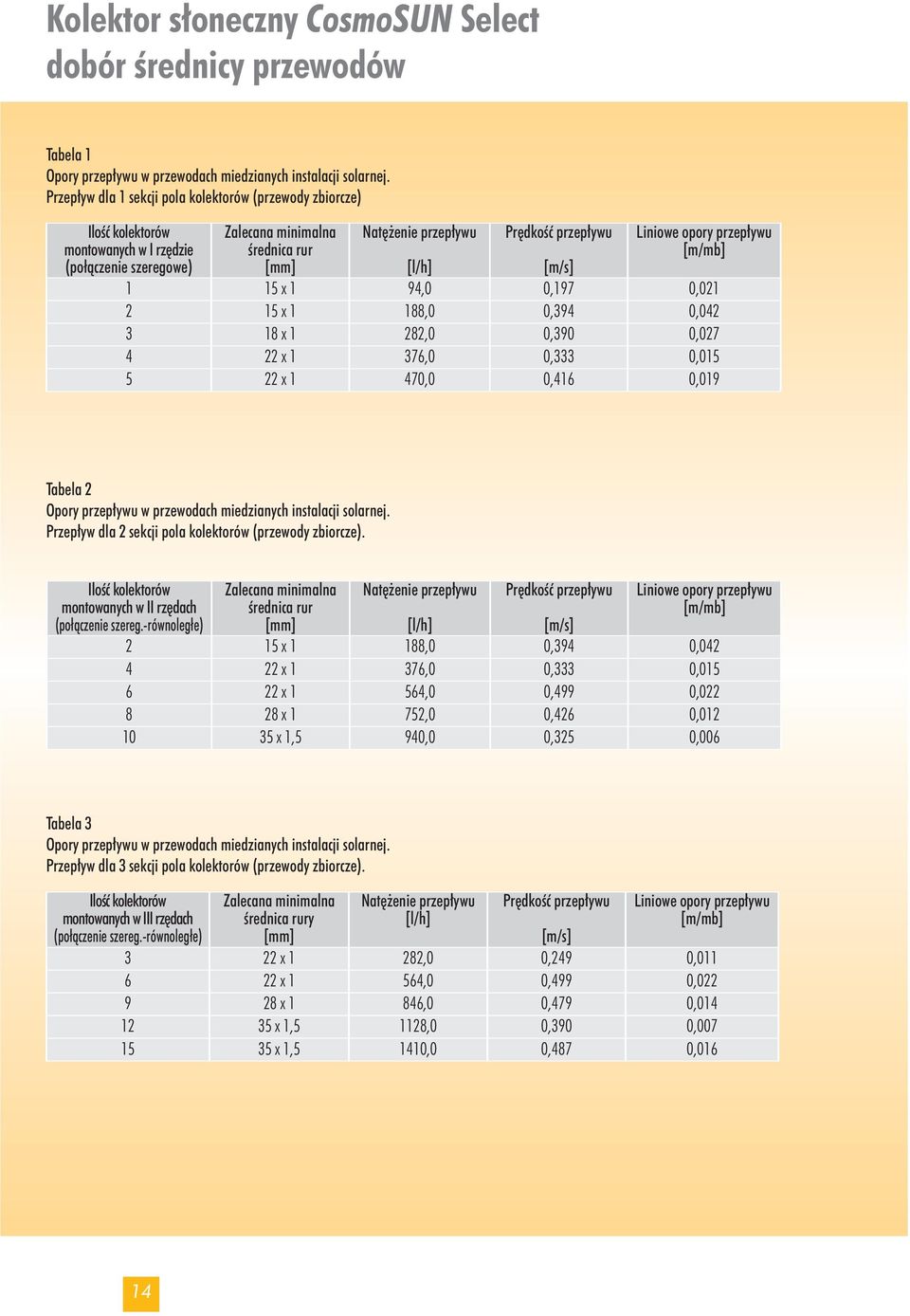

14 Kolektor s oneczny CosmoSUN Select dobór Êrednicy przewodów Tabela 1 Opory przep ywu w przewodach miedzianych instalacji solarnej. Przep yw dla 1 sekcji pola kolektorów (przewody zbiorcze) IloÊç kolektorów montowanych w I rz dzie (połàczenie szeregowe) Zalecana minimalna Êrednica rur [mm] Nat enie przep ywu Pr dkoêç przep ywu Liniowe opory przep ywu [m/mb] [l/h] [m/s] 1 15 x 1 94,0 0,197 0, x 1 188,0 0,394 0, x 1 282,0 0,390 0, x 1 376,0 0,333 0, x 1 470,0 0,416 0,019 Tabela 2 Opory przep ywu w przewodach miedzianych instalacji solarnej. Przep yw dla 2 sekcji pola kolektorów (przewody zbiorcze). IloÊç kolektorów montowanych w II rz dach (połàczenie szereg.-równoległe) Zalecana minimalna Êrednica rur [mm] Nat enie przep ywu Pr dkoêç przep ywu Liniowe opory przep ywu [m/mb] [l/h] [m/s] 2 15 x 1 188,0 0,394 0, x 1 376,0 0,333 0, x 1 564,0 0,499 0, x 1 752,0 0,426 0, x 1,5 940,0 0,325 0,006 Tabela 3 Opory przep ywu w przewodach miedzianych instalacji solarnej. Przep yw dla 3 sekcji pola kolektorów (przewody zbiorcze). IloÊç kolektorów montowanych w III rz dach (połàczenie szereg.-równoległe) Zalecana minimalna Êrednica rury [mm] Nat enie przep ywu [l/h] Pr dkoêç przep ywu Liniowe opory przep ywu [m/mb] [m/s] 3 22 x 1 282,0 0,249 0, x 1 564,0 0,499 0, x 1 846,0 0,479 0, x 1,5 1128,0 0,390 0, x 1,5 1410,0 0,487 0,016 14

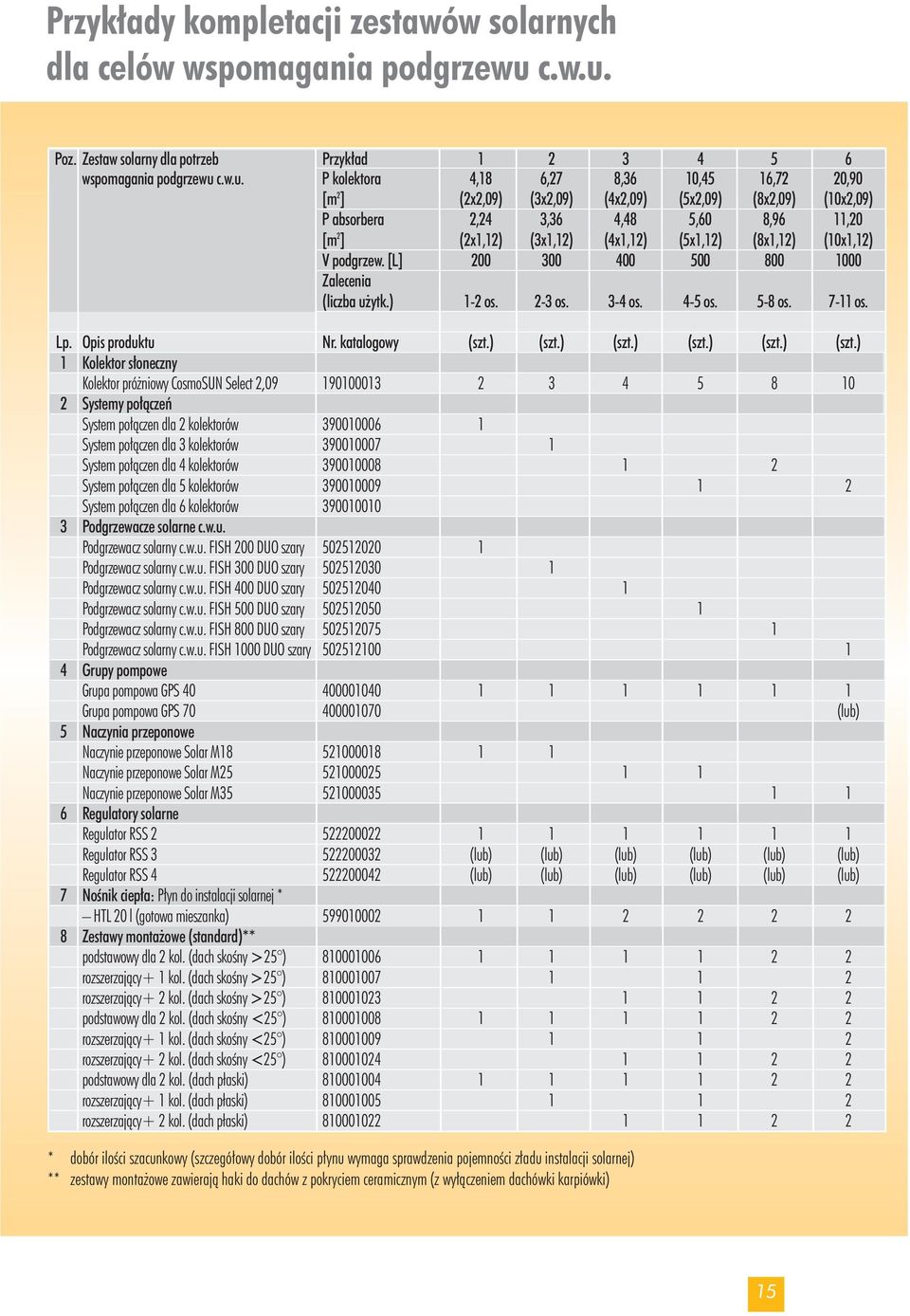

15 Przyk ady kompletacji zestawów solarnych dla celów wspomagania podgrzewu c.w.u. Poz. Zestaw solarny dla potrzeb Przyk ad wspomagania podgrzewu c.w.u. P kolektora 4,18 6,27 8,36 10,45 16,72 20,90 [m 2 ] (2x2,09) (3x2,09) (4x2,09) (5x2,09) (8x2,09) (10x2,09) P absorbera 2,24 3,36 4,48 5,60 8,96 11,20 [m 2 ] (2x1,12) (3x1,12) (4x1,12) (5x1,12) (8x1,12) (10x1,12) V podgrzew. [L] Zalecenia (liczba u ytk.) 1-2 os. 2-3 os. 3-4 os. 4-5 os. 5-8 os os. Lp. Opis produktu Nr. katalogowy (szt.) (szt.) (szt.) (szt.) (szt.) (szt.) 1 Kolektor s oneczny Kolektor pró niowy CosmoSUN Select 2, Systemy po àczeƒ System po àczen dla 2 kolektorów System po àczen dla 3 kolektorów System po àczen dla 4 kolektorów System po àczen dla 5 kolektorów System po àczen dla 6 kolektorów Podgrzewacze solarne c.w.u. Podgrzewacz solarny c.w.u. FISH 200 DUO szary Podgrzewacz solarny c.w.u. FISH 300 DUO szary Podgrzewacz solarny c.w.u. FISH 400 DUO szary Podgrzewacz solarny c.w.u. FISH 500 DUO szary Podgrzewacz solarny c.w.u. FISH 800 DUO szary Podgrzewacz solarny c.w.u. FISH 1000 DUO szary Grupy pompowe Grupa pompowa GPS Grupa pompowa GPS (lub) 5 Naczynia przeponowe Naczynie przeponowe Solar M Naczynie przeponowe Solar M Naczynie przeponowe Solar M Regulatory solarne Regulator RSS Regulator RSS (lub) (lub) (lub) (lub) (lub) (lub) Regulator RSS (lub) (lub) (lub) (lub) (lub) (lub) 7 NoÊnik ciep a: P yn do instalacji solarnej * HTL 20 l (gotowa mieszanka) Zestawy monta owe (standard)** podstawowy dla 2 kol. (dach skoêny >25 ) rozszerzajàcy+ 1 kol. (dach skoêny >25 ) rozszerzajàcy+ 2 kol. (dach skoêny >25 ) podstawowy dla 2 kol. (dach skoêny <25 ) rozszerzajàcy+ 1 kol. (dach skoêny <25 ) rozszerzajàcy+ 2 kol. (dach skoêny <25 ) podstawowy dla 2 kol. (dach płaski) rozszerzajàcy+ 1 kol. (dach płaski) rozszerzajàcy+ 2 kol. (dach płaski) * dobór iloêci szacunkowy (szczegó owy dobór iloêci p ynu wymaga sprawdzenia pojemnoêci z adu instalacji solarnej) ** zestawy monta owe zawierajà haki do dachów z pokryciem ceramicznym (z wy àczeniem dachówki karpiówki) 15

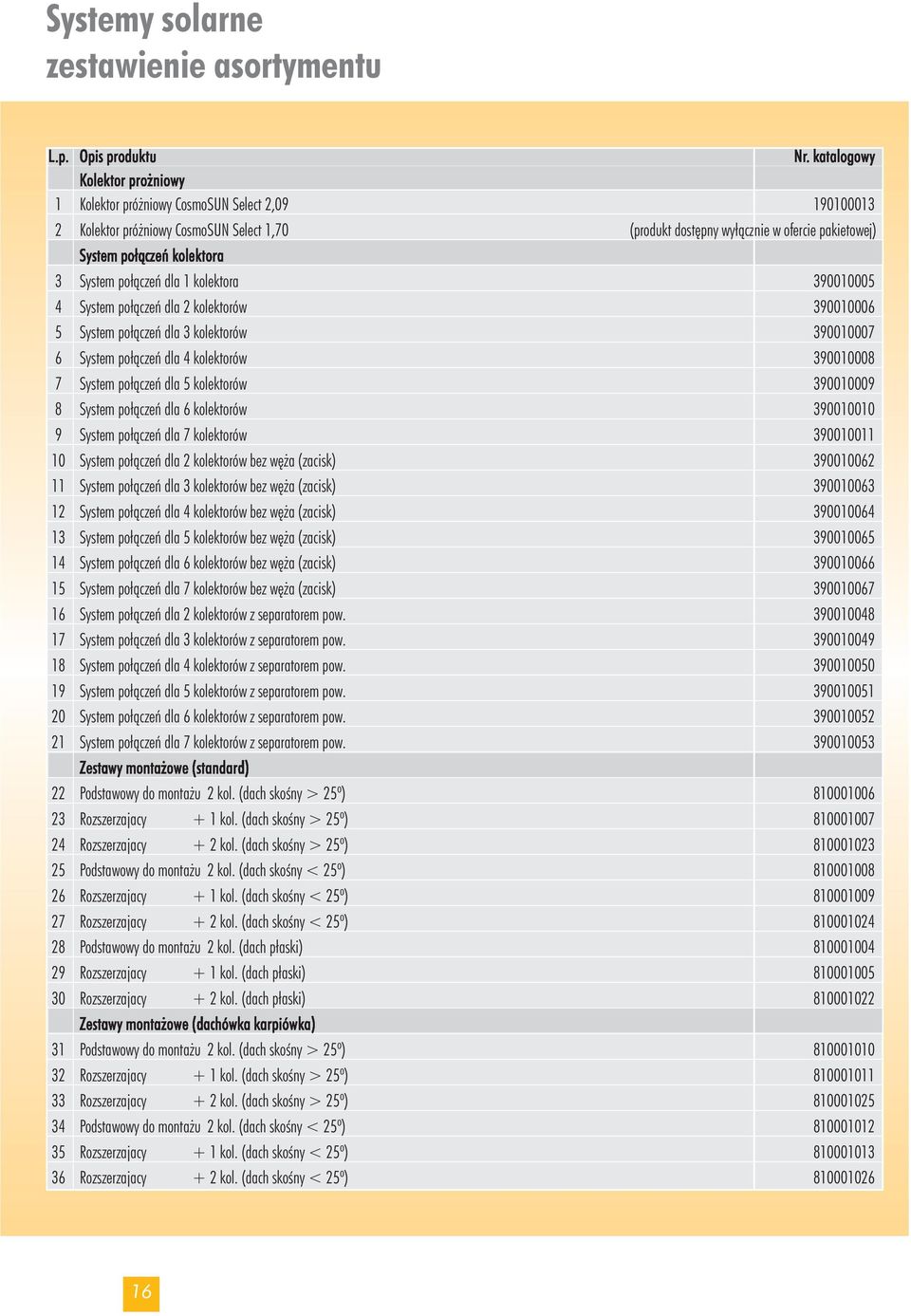

16 Systemy solarne zestawienie asortymentu L.p. Opis produktu Nr. katalogowy Kolektor pro niowy 1 Kolektor pró niowy CosmoSUN Select 2, Kolektor pró niowy CosmoSUN Select 1,70 (produkt dost pny wyłàcznie w ofercie pakietowej) System połàczeƒ kolektora 3 System połàczeƒ dla 1 kolektora System połàczeƒ dla 2 kolektorów System połàczeƒ dla 3 kolektorów System połàczeƒ dla 4 kolektorów System połàczeƒ dla 5 kolektorów System połàczeƒ dla 6 kolektorów System połàczeƒ dla 7 kolektorów System połàczeƒ dla 2 kolektorów bez w a (zacisk) System połàczeƒ dla 3 kolektorów bez w a (zacisk) System połàczeƒ dla 4 kolektorów bez w a (zacisk) System połàczeƒ dla 5 kolektorów bez w a (zacisk) System połàczeƒ dla 6 kolektorów bez w a (zacisk) System połàczeƒ dla 7 kolektorów bez w a (zacisk) System połàczeƒ dla 2 kolektorów z separatorem pow System połàczeƒ dla 3 kolektorów z separatorem pow System połàczeƒ dla 4 kolektorów z separatorem pow System połàczeƒ dla 5 kolektorów z separatorem pow System połàczeƒ dla 6 kolektorów z separatorem pow System połàczeƒ dla 7 kolektorów z separatorem pow Zestawy monta owe (standard) 22 Podstawowy do monta u 2 kol. (dach skoêny > 25º) Rozszerzajacy + 1 kol. (dach skoêny > 25º) Rozszerzajacy + 2 kol. (dach skoêny > 25º) Podstawowy do monta u 2 kol. (dach skoêny < 25º) Rozszerzajacy + 1 kol. (dach skoêny < 25º) Rozszerzajacy + 2 kol. (dach skoêny < 25º) Podstawowy do monta u 2 kol. (dach płaski) Rozszerzajacy + 1 kol. (dach płaski) Rozszerzajacy + 2 kol. (dach płaski) Zestawy monta owe (dachówka karpiówka) 31 Podstawowy do monta u 2 kol. (dach skoêny > 25º) Rozszerzajacy + 1 kol. (dach skoêny > 25º) Rozszerzajacy + 2 kol. (dach skoêny > 25º) Podstawowy do monta u 2 kol. (dach skoêny < 25º) Rozszerzajacy + 1 kol. (dach skoêny < 25º) Rozszerzajacy + 2 kol. (dach skoêny < 25º)

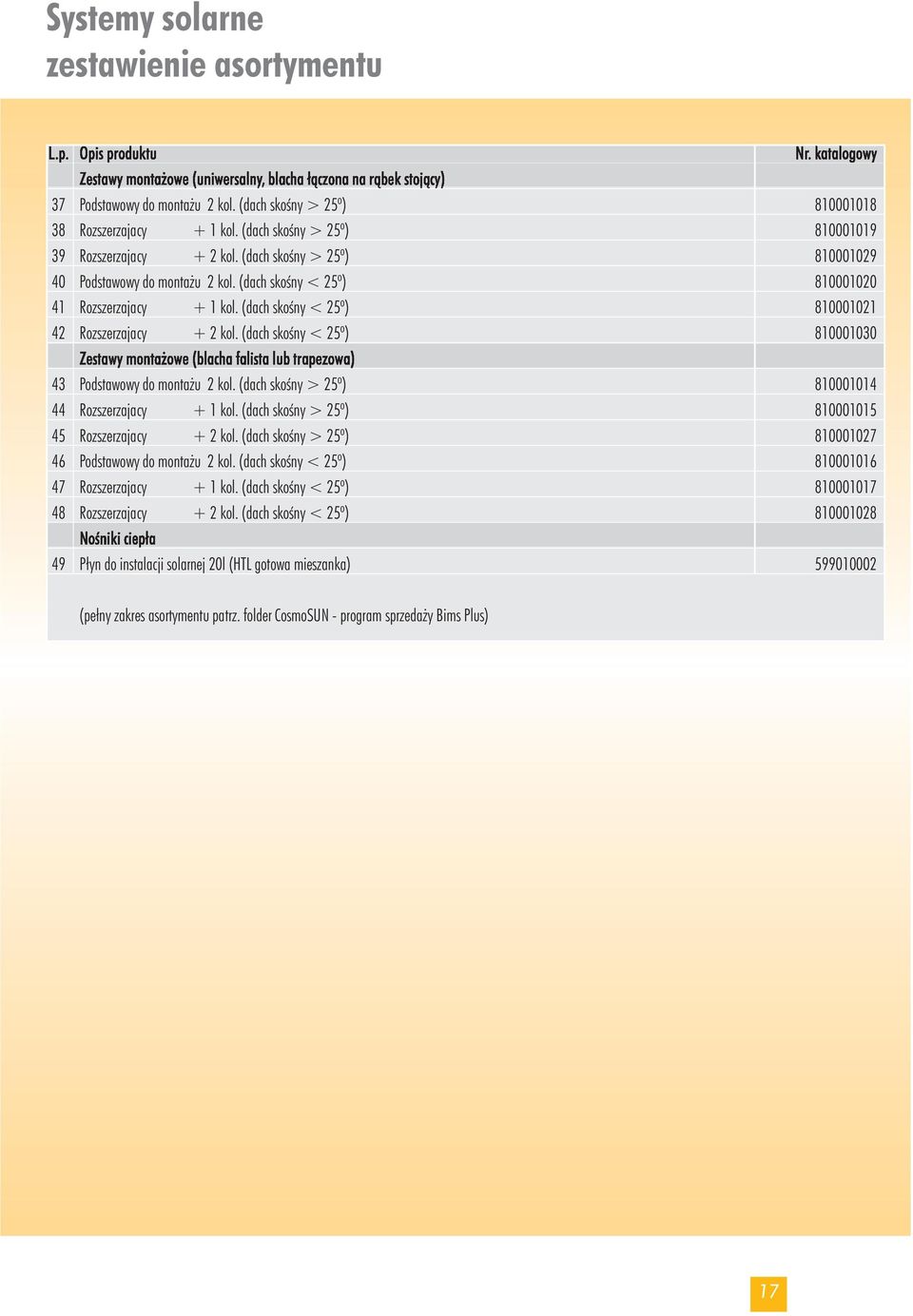

17 Systemy solarne zestawienie asortymentu L.p. Opis produktu Nr. katalogowy Zestawy monta owe (uniwersalny, blacha łàczona na ràbek stojàcy) 37 Podstawowy do monta u 2 kol. (dach skoêny > 25º) Rozszerzajacy + 1 kol. (dach skoêny > 25º) Rozszerzajacy + 2 kol. (dach skoêny > 25º) Podstawowy do monta u 2 kol. (dach skoêny < 25º) Rozszerzajacy + 1 kol. (dach skoêny < 25º) Rozszerzajacy + 2 kol. (dach skoêny < 25º) Zestawy monta owe (blacha falista lub trapezowa) 43 Podstawowy do monta u 2 kol. (dach skoêny > 25º) Rozszerzajacy + 1 kol. (dach skoêny > 25º) Rozszerzajacy + 2 kol. (dach skoêny > 25º) Podstawowy do monta u 2 kol. (dach skoêny < 25º) Rozszerzajacy + 1 kol. (dach skoêny < 25º) Rozszerzajacy + 2 kol. (dach skoêny < 25º) NoÊniki ciepła 49 Płyn do instalacji solarnej 20l (HTL gotowa mieszanka) (pełny zakres asortymentu patrz. folder CosmoSUN - program sprzeda y Bims Plus) 17

18 Uwagi i notatki 18

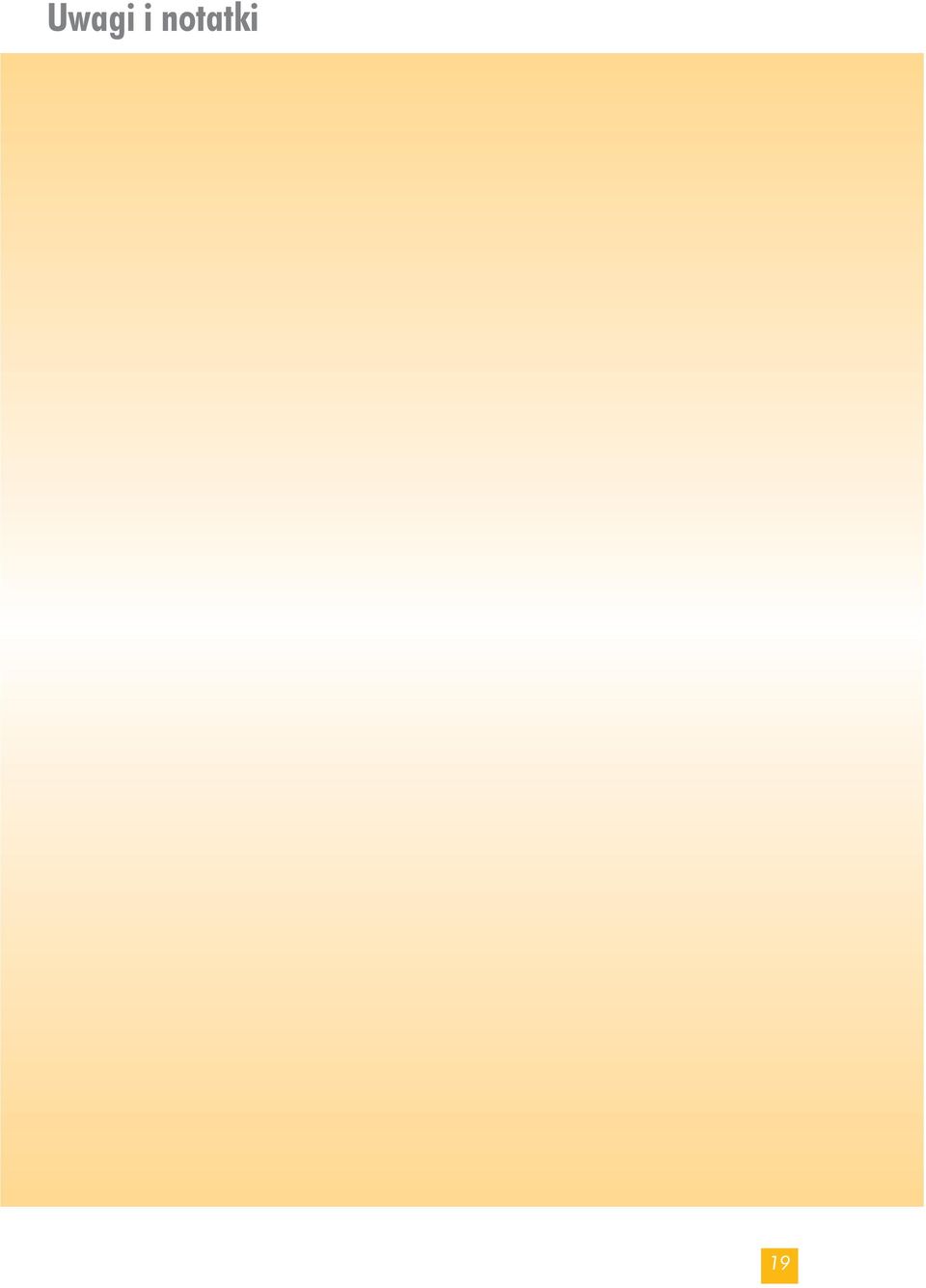

19 Uwagi i notatki 19

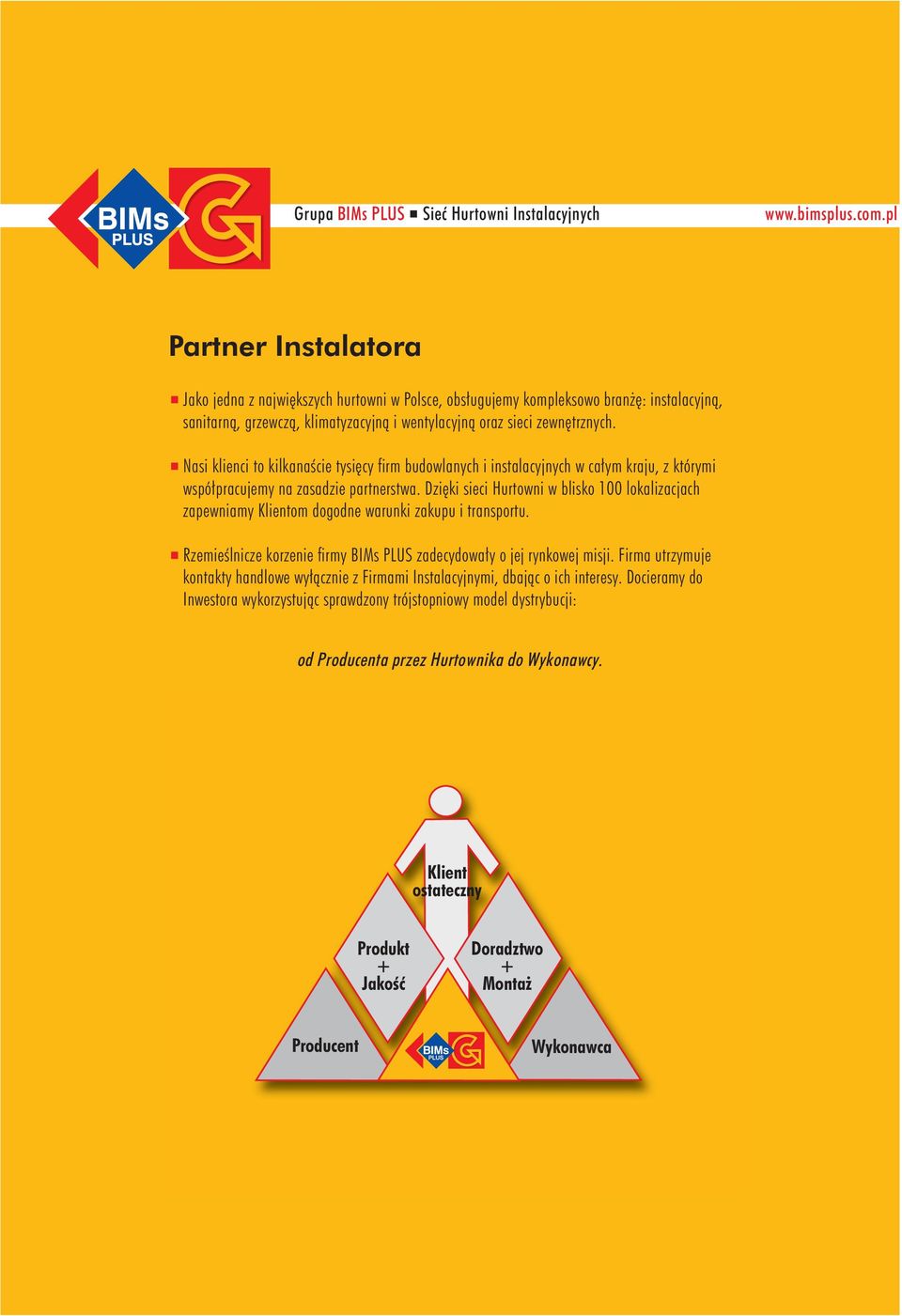

20 Grupa BIMs PLUS Sieç Hurtowni Instalacyjnych Partner Instalatora Jako jedna z najwi kszych hurtowni w Polsce, obs ugujemy kompleksowo bran : instalacyjnà, sanitarnà, grzewczà, klimatyzacyjnà i wentylacyjnà oraz sieci zewn trznych. Nasi klienci to kilkanaêcie tysi cy firm budowlanych i instalacyjnych w ca ym kraju, z którymi wspó pracujemy na zasadzie partnerstwa. Dzi ki sieci Hurtowni w blisko 100 lokalizacjach zapewniamy Klientom dogodne warunki zakupu i transportu. RzemieÊlnicze korzenie firmy BIMs PLUS zadecydowa y o jej rynkowej misji. Firma utrzymuje kontakty handlowe wy àcznie z Firmami Instalacyjnymi, dbajàc o ich interesy. Docieramy do Inwestora wykorzystujàc sprawdzony trójstopniowy model dystrybucji: od Producenta przez Hurtownika do Wykonawcy. Klient ostateczny Produkt + JakoÊç Doradztwo + Monta Producent Wykonawca
