1 WYKORZYSTANIE GEOINFORMATYKI DO OPRACOWYWANIA PRZEGLĄDOWYCH MAP GEOMORFOLOGICZNYCH, NA PRZYKŁADZIE WOJEWÓDZTWA POMORSKIEGO Adriana Marcinkowska Adrian Ochtyra prof. dr hab. Jan R. Olędzki dr Elżbieta Wołk-Musiał dr hab. Bogdan Zagajewski Konferencja GIS w Nauce 4-5 czerwca 2012 r. Łódź Katedra Geoinformatyki i Teledetekcji Wydział Geografii i Studiów Regionalnych Uniwersytet Warszawski

2 OBSZAR BADAŃ WOJEWÓDZTWO POMORSKIE

3 METODYKA OPRACOWYWANIA PRZEGLĄDOWYCH MAP GEOMORFOLOGICZNYCH

4 SCHEMAT POSTĘPOWANIA

5 ZOBRAZOWANIA SATELITARNE LANDSAT 5 TM Fotomozaika z zobrazowań satelitarnych dla obszaru województwa pomorskiego

6 Mapa Geologiczna Polski 1: , arkusz KOSZALIN Arkusz GDAŃSK Przeglądowej Mapy Geomorfologicznej Polski 1:

7 Fragment Numerycznego Modelu Terenu Fragment Mapy Topograficznej Polski 1:

8 GEOMETRYZACJA MATERIAŁÓW KARTOGRAFICZNYCH Zgeometryzowane arkusze Przeglądowej Mapy Geomorfologicznej Polski 1: oraz Mapy Geologicznej Polski 1:

9 ANALIZA I INTERPRETACJA FORM RZEŹBY TERENU

10 WYBRANE ELEMENTY KLUCZA FOTOINTERPRETACYJNEGO Forma rzeźby terenu Dna większych dolin płaskodennych z akumulacją holoceńską Koryta rzek (rzeki) Cechy fotointerpretacyjne użytkowanie terenu: łąki, położenie wzdłuż cieków obiekty liniowe o ciemnym fototonie Misy jeziorne (powierzchnia wody) ciemny fototon Ozy użytkowanie terenu: las iglasty, podłużny kształt Pojedyncze duże wytopiska różowa lub pomarańczowa barwa, często owalny kształt Równiny sandrowe użytkowanie terenu: przewaga lasów iglastych Rynny subglacjalne (jeziorne) z okresu zlodowacenia bałtyckiego forma podłużna, wyraźnie inna barwa od otoczenia, często wypełniona jeziorem lub zespołem jezior Wały morenowe strefy marginalnej (wały moren spiętrzonych) użytkowanie terenu: lasy liściaste

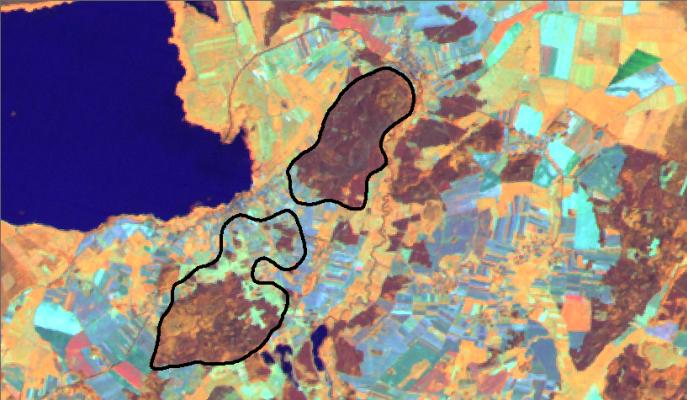

11 WAŁY MOREN SPIĘTRZONYCH Przeglądowa Mapa Geomorfologiczna Polski 1: Zobrazowanie LANDSAT 5 TM Numeryczny Model Terenu Cyfrowa Mapa Geomorfologiczna województwa pomorskiego 1:

12 POJEDYNCZE DUŻE WYTOPISKA Przeglądowa Mapa Geomorfologiczna Polski 1: Zobrazowanie LANDSAT 5 TM Mapa Topograficzna Polski 1: Cyfrowa Mapa Geomorfologiczna województwa pomorskiego 1:

13 OZY Przeglądowa Mapa Geomorfologiczna Polski 1: Zobrazowanie LANDSAT 5 TM Mapa Topograficzna Polski 1: Cyfrowa Mapa Geomorfologiczna województwa pomorskiego 1:

Przeglądowa Mapa Geomorfologiczna województwa pomorskiego 1:300 000 Przeglądowa Mapa Geomorfologiczna Polski 1:500 000 LEGENDA I ZAKODOWANIE POLIGONÓW Krawędzie erozyjne o wysokości względnej powyżej

14 Przeglądowa Mapa Geomorfologiczna województwa pomorskiego 1: Przeglądowa Mapa Geomorfologiczna Polski 1: LEGENDA I ZAKODOWANIE POLIGONÓW Krawędzie erozyjne o wysokości względnej powyżej 20 m Krawędzie kontaktu lodowego z okresu zlodowacenia bałtyckiego Wysoczyzna morenowa falista Równiny sandrowe Złożone równiny akumulacji torfowiskowo -jeziornej, torfowiskowo-rzecznej i torfowiskowo- morskiej Dodanie kolumny Kod w tabeli atrybutów

20 TREŚĆ UZUPEŁNIAJĄCA

21 MAPA WYNIKOWA

22 GŁÓWNE WNIOSKI Rzeźba terenu województwa jest wyraźnie młodoglacjalna, Na obszarze wyznaczono 40 wydzieleń form rzeźby terenu, głównie poligonowych (1941), liniowych (395) oraz sygnaturowych (225), Największym powierzchniowo wydzieleniem są równiny sandrowe (4452,65 km 2 24,34% całkowitego obszaru) Najmniejszą powierzchnię (0,01%) zajmują pojedyncze czynne wydmy paraboliczne wałowe i inne 1,06 km 2, Zobrazowania satelitarne są bardzo pomocne w opracowywaniu map, zarówno uwzględniając fotointerpretacyjne cechy bezpośrednie, jak i pośrednie, Cyfrowa mapa geomorfologiczna jest otwartą bazą danych, możliwą do edycji, co daje szerokie możliwości jej dalszych zastosowań.

23 LITERATURA Mapa Geologiczna Polski 1: , , Państwowy Instytut Geologiczny Przeglądowa Mapa Geomorfologiczna Polski 1: , 1980, Instytut Geografii i Przestrzennego Zagospodarowania PAN

24 DZIĘKUJEMY ZA UWAGĘ
