wysokość d1 o d2 E punkt początkowy

Transkrypt

1 wysokość o d1 o N punkt początkowy d2 E Rys Układ współrzędnych prostokątnych 3D dla powierzchni Ziemi. Obrazem odcinka d1 w rzucie prostokątnym jest odcinek d2. Z powodu nachylenia terenu długość odcinka nie została zachowana.

2 powierzchnia Ziemi geoida (pow. poziomu morza) elipsoida Rys. 3.2 Wzajemne położenie powierzchni Ziemi i jej dwóch modeli: elipsoidy i geoidy.

3 punkt b oś obrotu N λ a a południk zerowy f=(a-b)/a e=[(a 2 -b 2 ) ½ ]/a e=2f-f 2 b a - półoś wielka około 6378 km b - półoś mała około 6357 km f - spłaszczenie około 1/298.3 e - mimośród około oś obrotu h południk zerowy λ φ c Rys. 3.3 Geograficzny układ współrzędnych na elipsoidzie modelu Ziemi: a długość geograficzna λ; b parametry opisujące elipsoidę; c szerokość geograficzna φ.

4 a b Rys. 3.4 Odwzorowanie Merkatora: a wynalezione przez Merkatora w XVI wieku; b Transverse Merkator (poprzeczne walcowe) zaproponowane przez Lamberta w XVIII.

5 UTM33, południk środkowy 15E UTM34, południk środkowy 21E Strefa 33N Strefa 34N 180 km x = ,0 m y = 0,0 m (dla N) y = ,0 m (dla S) linia wiernej skali x = ,0 m y = m 177 W 153 W 129 W 105 W 81 W 63 W 45 W 27 W 9 W 9 E 27 E Rys. 3.5 System współrzędnych UTM (Universal Transverse Merkator) Uniwersalne Poprzeczne Merkatora. Na mapie świata pokazano południki środkowe wszystkich stref oraz strefę 34. Mapa Polski została przedstawiona w odwzorowaniu UTM34N.

6 40 W 30 W 10 W 0 10 E 20 E 30 E 40 E 80 W 100 W 130 E 60 S 60 S 80 N UPS_North Projection: Stereographic False_Easting: False_Northing: Central_Meridian: 20.0 Scale_Factor: Latitude_Of_Origin: S UPS_South Projection: Stereographic False_Easting: False_Northing: Central_Meridian: 0.0 Scale_Factor: Latitude_Of_Origin: W 160 W 170 W E 160 E 150 E 10 W 0 10 E 20 E 30 E Rys. 3.6 Odwzorowanie UPS (Universal Polar Stereographic) Uniwersalne Biegunowe Stereograficzne. Jest uzupełnieniem UTM dla obszarów polarnych.

7 a b ETRS_1989_LAEA Lambert_Azimuthal_Equal_Area False_Easting: False_Northing: Central_Meridian: 10.0 (a i b) 20.0 (c) Latitude_Of_Origin: c GCS_ETRS_1989 Rys. 3.7 Odwzorowanie LAEA (Lambert Azimuthal Equal Area): a może być stosowane do tworzenia map obszarów mniejszych od półkuli; b podstawowa mapa Europy z południkiem środkowym 10ºE; c zgodna z zaleceniami EEA mapa do analiz środowiska przyrodniczego Bałtyku, LAEA z południkiem środkowym 20ºE.

8 a b ETRS_1989_LCC Lambert_Conformal_Conic False_Easting: False_Northing: Central_Meridian: 10.0 Standard_Parallel_1: 35.0 Standard_Parallel_2: 65.0 Latitude_Of_Origin: 52.0 GCS_ETRS_1989 Rys. 3.8 Odwzorowanie LCC (Lambert Conformal Conic): a podstawowa mapa Europy (ETRS_1989_LCC) z południkiem środkowym 10ºE i standardowymi równoleżnikami 35º i 65ºN; b zastosowanie odwzorowania do oddania wiernego kształtu cieśnin łączących Bałtyk z Morzem Północnym.

9 ,00 m x= m y= m Rys. 3.9 Układ współrzędnych płaskich prostokątnych Z prawej strony cyfrowa mapa topograficzna części Sopotu wykonana w tym układzie współrzędnych

10 strefa 5 strefa 6 strefa 7 strefa x= m y= m ,0 m ,0 m ,0 m ,0 m Rys Układ współrzędnych płaskich prostokątnych Z prawej strony cyfrowa mapa topograficzna części Sopotu wykonana w tym układzie współrzędnych.

11 UTM-34N km Rys Wycinek cyfrowej mapy hydrograficznej Polski w skali 1:50000.

12 (1,1) X Y (2,3) (2,2) (3,3) (3,4) (4,3) Rys Rzeki (linia przerywana) są modelowane liniami, które generalizują ich przebieg. Współrzędne punktów każdej linii są zapisywane oddzielnie.

13 a b c Rys Zdjęcie satelitarne (Landsat) (c) przedstawia modelowany obszar powierzchni Ziemi z nałożoną warstwą rzek. Cyfrowy model tego obszaru, w zależności od potrzeb, może być modelem składającym się tylko z warstw wektorowych (a - przedstawia wektorowe warstwy pokrycia terenu, rzek i jezior) albo mieszanym, składającym się z warstw wektorowych i rastrowych (b - przedstawia rastrową mapę wysokości terenu i wektorowe mapy rzek i jezior).

14 1 3 (x1,y1) (x3,y3) (x2,y2) (x4,y4) (x5,y5) Numer punktu Geometria 1 (x1, y1) 2 (x2, y2) 3 (x3, y3) 4 (x4, y4) 5 (x5, y5) Id atrybuty piasek muszle żwir muł żwir (x1,y1) (x2,y2) (x3,y3) (x7,y7) 2 1 (x9,y9) (x4,y4) (x5,y5) (x8,y8) (x6,y6) Numer linii Geometria 1 (x1, y1),(x2,y2), (x3, y3),(x4,y4), (x5, y5) 2 (x3, y3),(x7,y7) (x8, y8),(x9,y9) Id 1 2 atrybuty Białka dopływ (x1,y1) (x4,y4) (x6,y6) 1 2 (x5,y5) (x2,y2) (x3,y3) Numer Geometria wieloboku 1 (x1, y1),(x2,y2), (x3, y3),(x4,y4), (x1,y1) 2 (x4, y4),(x3,y3), (x5, y5),(x6,y6), (x4,y4) Id atrybuty łąka zagajnik Rys Struktura wektorowego modelu danych.

15 a b c d e f Rys Modelowanie pól za pomocą modelu wektorowego: a nieregularnie rozmieszczone punkty; b regularnie rozmieszczone punkty; c poligony Thiessena; d siatka wektorowa; e przystające poligony; f izolinie.

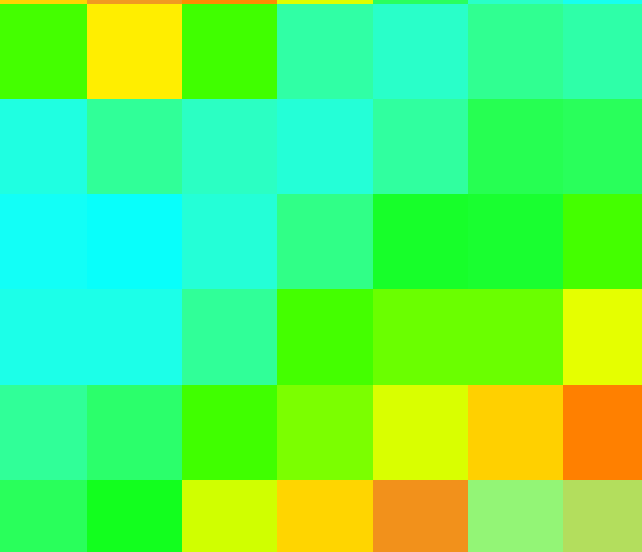

16 (x 0,y 0 ) y kolumny x rozdzielczość Δx wiersze wartość komórki rastra komórka rastra kanały Rys Struktura rastrowego modelu danych.

17 a b c Id atrybuty Id atrybuty Id atrybuty Rys Modelowanie obiektów za pomocą modelu rastrowego: a punktów; b linii; c poligonów.

18 a b Rys Dwie podstawowe formy struktury modelu sieciowego: a drzewiasta; b zapętlona.

19 kierunek węzeł Rys Model sieci rzecznej.

20 a b c d Rys Konstrukcja modelu TIN za pomocą triangulacji Delanuay.

21 a b c kody pokrycia terenu Rys Metody wyboru punktów pomiarowych: a regularna; b losowa; c losowa-stratyfikowana.

22 Rys Zasada wyznaczania pozycji w systemie GPS w oparciu o pomiar odległości do trzech satelitów.

23 a b c Rys Fragment cyfrowej mapy hydrograficzna Polski: a wszystkie rzeki i jeziora; b rzeki i jeziora wyróżnione, które tworzą sieć wodną i są związane ze sobą i zlewniami elementarnymi; c zlewnie elementarne.

24 Rys Cyfrowa mapa hydrograficzna Polski. Połączenie zlewni elementarnych w jeden poligon określa zlewnię danej rzeki i umożliwia wybranie rzek należących do tej zlewni.

25 km Miasto (1) 111 (ciągła zabudowa) Sztuczne, nierolnicze uprawy (1) 141 (zieleń miejska) Krzewy i zarośla (3) (nieciągła zabudowa) 142 (obiekty sportowe i rekreacyjne) Lasy (3) Przemysł, handel, transport (1) 121 (przemysł i handel) 122 (drogi koleje) 123 (porty) 124 (lotniska) Kopalnie, składowiska, budowy (1) 131 (kopalnie odkrywkowe) 132 (składowiska) 133 (budowy) Grunty orne (2) 211 Uprawy stałe (2) 222 Pastwiska (2) 231 Różnorodne uprawy (2) (liściaste) 312 (iglaste) 313 (mieszane) Otwarte obszary o małej lub bez wegetacji (3) 331 (plaże, wydmy, piaski) 333 Mokradła śródlądowe (4) 411 (mokradła) 412 (torfowiska) Wody lądowe (5) 511 (rzeki, strumienie) 512 (zbiorniki wodne) Rys Wektorowa mapa pokrycia powierzchni Polski Corine 2000 (wycinek).

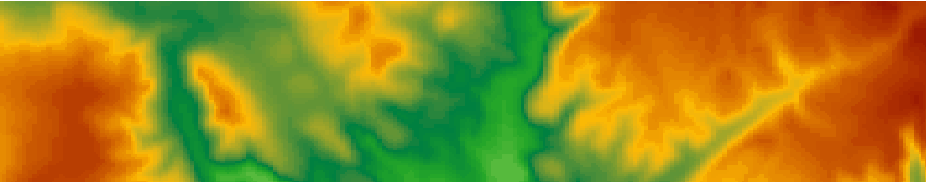

26 a b 116 m 25 m km Rys Numeryczne mapy terenu Polski: a SRTM 3 (rozmiar komórki 60 x 90 m); b DTED 2 (rozmiar komórki 15 m).

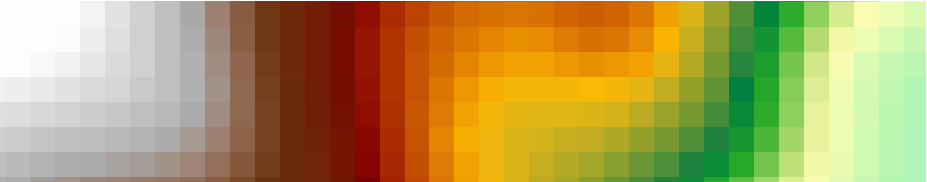

27 a b m Rys DTED 2 (rozmiar komórki 15 m): a oryginalny z wartościami całkiowitymi, poziomice wyznaczają miejsce skoku wysokości; b przetworzony do wartości rzeczywistych.

28 a b Nachylenie m Rys Mapa nachyleń z DTED 2: a utworzona z mapy oryginalnej z wartościami całkowitymi; b utworzona z mapy przetworzonej z wartościami rzeczywistymi.

29 GIS w badaniach przyrodniczych gleba (różowy, fioletowy) 0 zabudowa (fioletowy) 2 Jacek Urbański wody (czarny do ciemnoniebieskiego) 4 km lasy (zielony) 0 uprawy (zielony) 0.5 mokradła (zielony) Rys Landsat (GeoCover) dla Polski (kanał 4 ETM+) przełom Raduni. 1 km

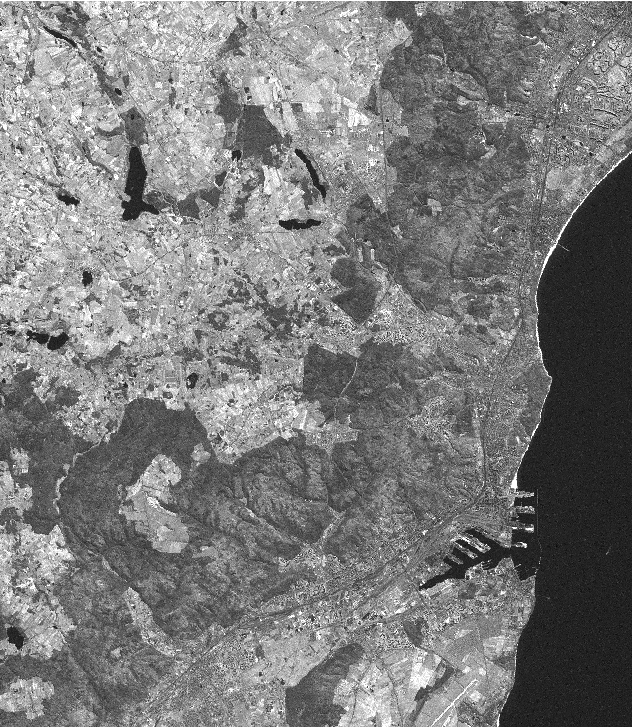

30 Rys Panchromatyczne zdjęcia fragmentu Półwyspu Helskiego: a zdjęcie lotnicze z 1947 roku (skan diapozytywu); b zdjęcie satelitarne z 2005 roku (Quickbird ). Bok siatki kilometrowej wynosi 400 m.

31

32 Rys Mapa obrysu jeziora Stężyckiego (Pojezierze Kaszubskie) i jego plan batymetryczny.

33 1 skan mapa 55 punkty kontrolne 3 E E E E E 2 54 georeferencja rektyfikacja resampling (przepróbkowanie) 3 Rys Proces rejestracji obrazu cyfrowego w układzie współrzędnym.

34

35 a b c Rys Proces rejestracji planu batymetrycznego jeziora Stężyckiego za pomocą przestrzennego dopasowania danych wektorowych (opis w tekście).

36

37 nałożenie (overlap) luka (gap) Rys Digitalizacja ekranowa. Oddzielne rysowanie połączonych poligonów prowadzi do powstawania luk i nałożeń.

38 A B Rys. 3.38a Digitalizacja ekranowa połączonych poligonów za pomocą automatycznego domykania.

39 b a Rys. 3.38b Edycja połączonych poligonów wymaga uwzględnienia relacji topologicznych (a warstwa przed edycją; b warstwa po edycji).
