1 Aktualizacja mapy glebowo-rolniczej w oparciu o zobrazowania satelitarne i klasyfikację użytkowania ziemi Jan Jadczyszyn, Tomasz Stuczyński Instytut Uprawy Nawożenia i Gleboznawstwa Państwowy Instytut Badawczy w Puławach

2 Mapa glebowo-rolnicza przedstawia przestrzenną zmienność siedliska glebowego (właściwości przyrodniczych) oraz zawiera syntetyczne informacje dotyczące ważniejszych właściwości fizycznych i przydatności rolniczej gleby

3 TREŚĆ MAPY GLEBOWO-ROLNICZEJ Kompleksy rolniczej przydatności gleb Typ genetyczny gleby (podtyp) Skład mechaniczny i głębokość zalegania warstw profilu glebowego

4 Podstawa wydzielenia kompleksów były czynniki wpływające na potencjał produkcyjny gleby: budowa i właściwości profilu gleby (typ, rodzaj, gatunek, właściwości fizyczne i chemiczne, stopień kultury gleby), warunki klimatyczne, usytuowanie w rzeźbie terenu, układ stosunków wilgotnościowych

5 Cel i przeznaczenie mapy glebowo-rolniczej Celem opracowania mapy było racjonalne wykorzystanie rolniczej przestrzeni produkcyjnej (rejonizacja upraw, ustalenie właściwych systemów uprawy roli, dystrybucja nawozów sztucznych, zastosowanie sprzętu rolniczego) Przeznaczenie - rolnicy producenci i służba doradcza

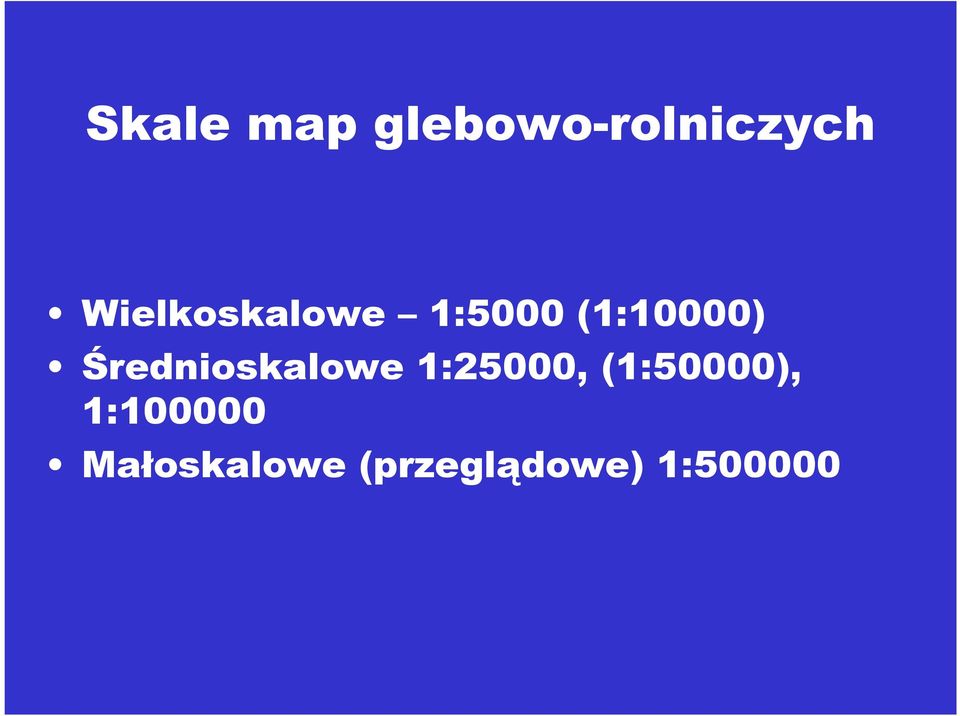

6 Skale map glebowo-rolniczych Wielkoskalowe 1:5000 (1:10000) Średnioskalowe 1:25000, (1:50000), 1: Małoskalowe (przeglądowe) 1:500000

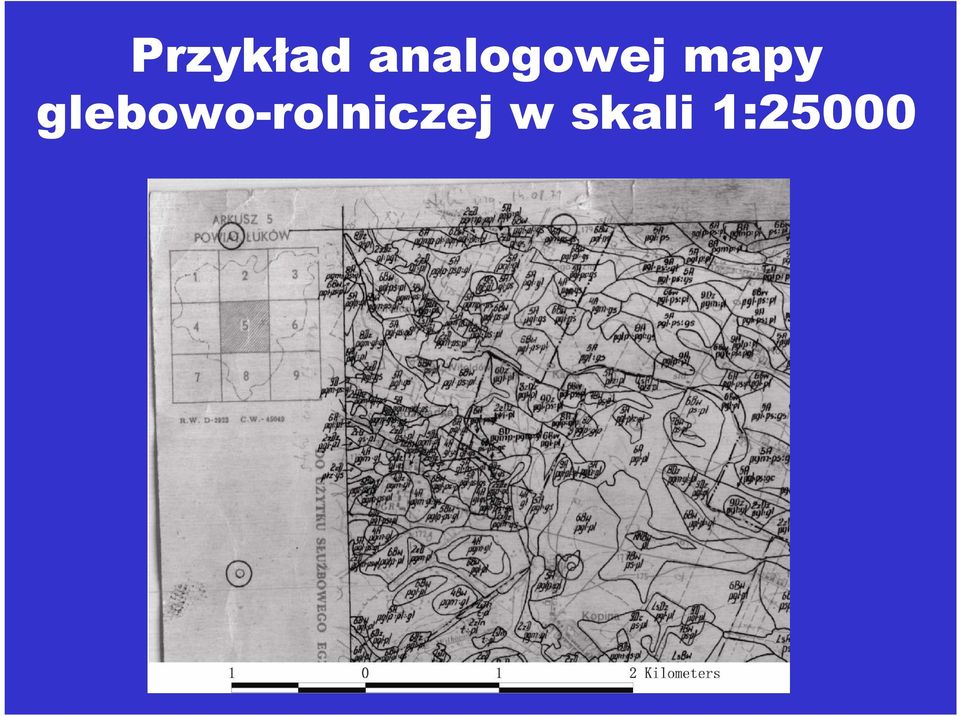

7 Przykład analogowej mapy glebowo-rolniczej w skali 1:25000

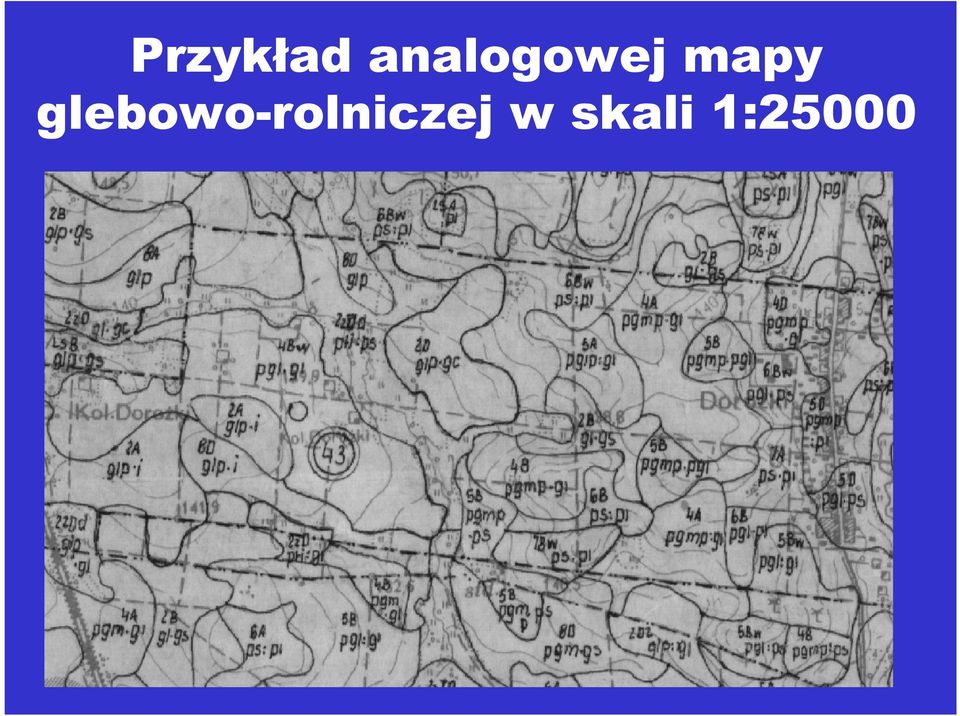

8 Przykład analogowej mapy glebowo-rolniczej w skali 1:25000

9 Korekcja geometryczna mapy analogowej w oparciu o mapę topograficzną 1:25 000

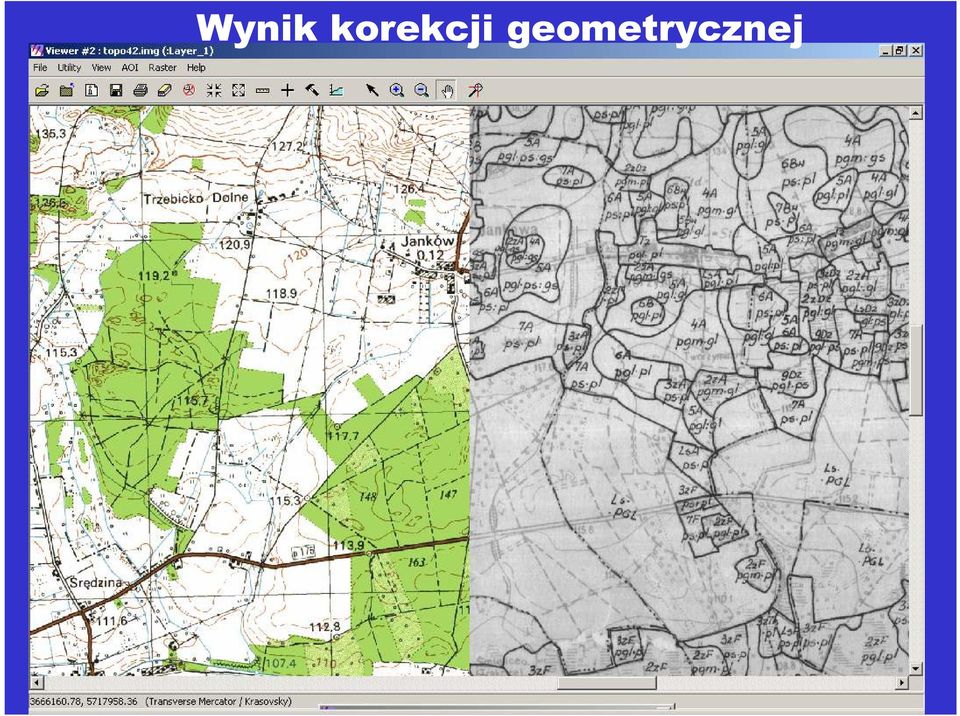

10 Wynik korekcji geometrycznej

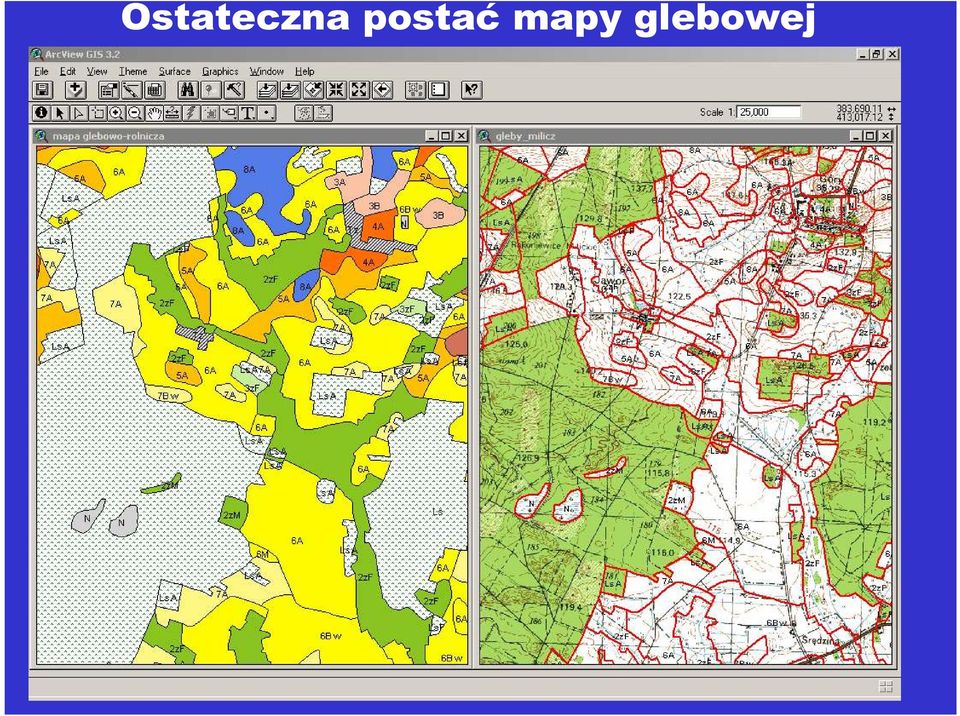

11 Ostateczna postać mapy glebowej

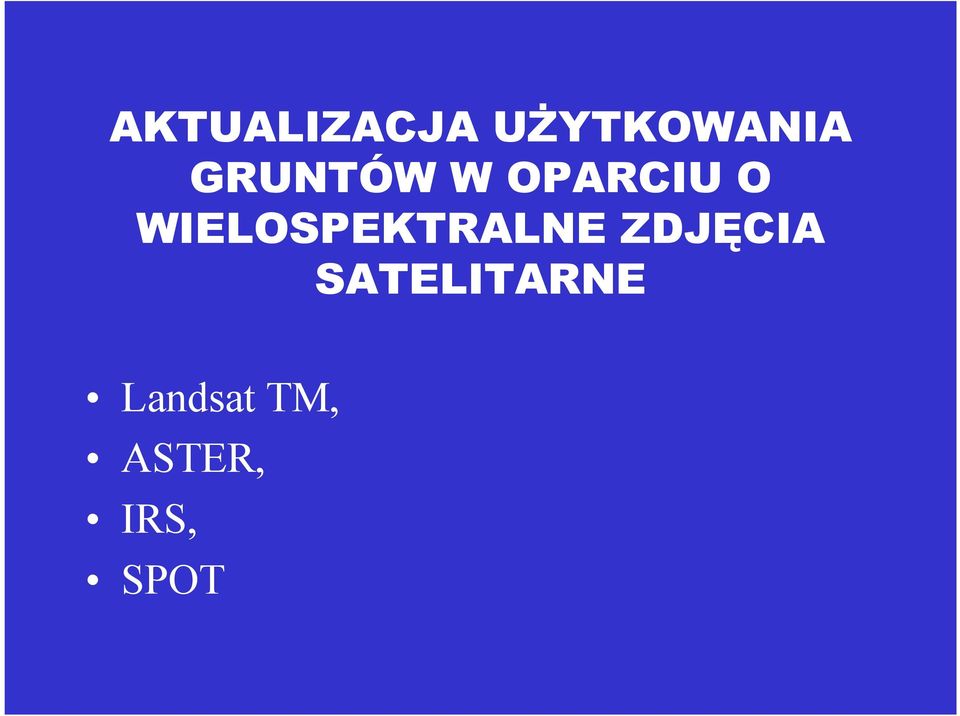

12 AKTUALIZACJA UŻYTKOWANIA GRUNTÓW W OPARCIU O WIELOSPEKTRALNE ZDJĘCIA SATELITARNE Landsat TM, ASTER, IRS, SPOT

13 Landsat TM7 June 2002 Lublin Voivodship

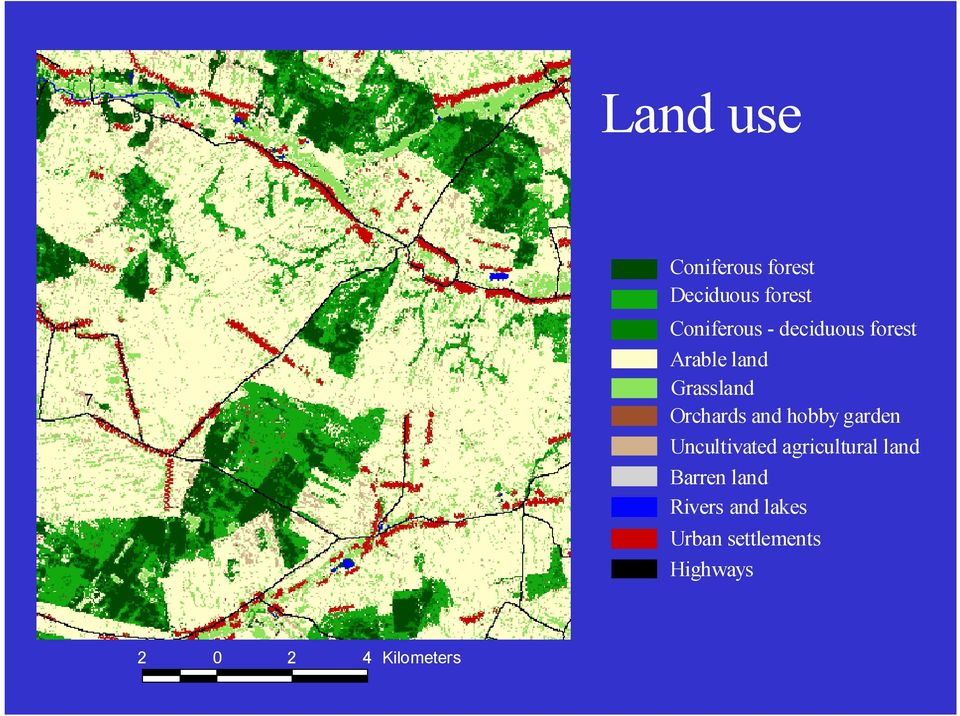

14 Land use 7 Coniferous forest Deciduous forest Coniferous - deciduous forest Arable land Grassland Orchards and hobby garden Uncultivated agricultural land Barren land Rivers and lakes Urban settlements Highways Kilometers

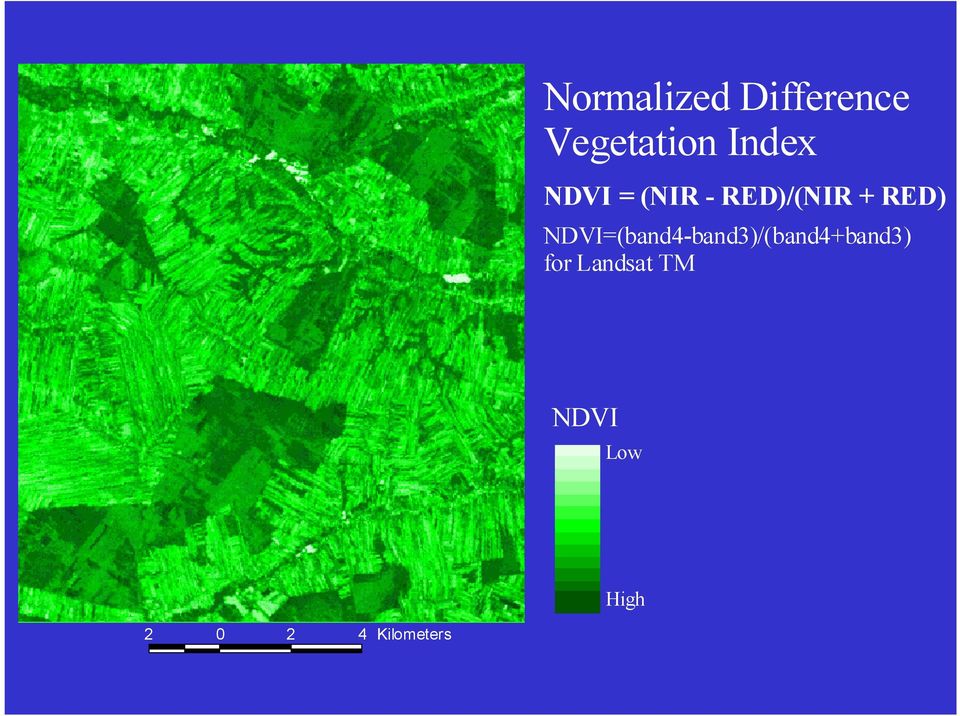

15 Normalized Difference Vegetation Index DVI = ( IR - RED)/( IR + RED) NDVI=(band4-band3)/(band4+band3) for Landsat TM NDVI Low High Kilometers

16 Treść pierwotna na tle satelitarnej klasyfikacji użytkowania

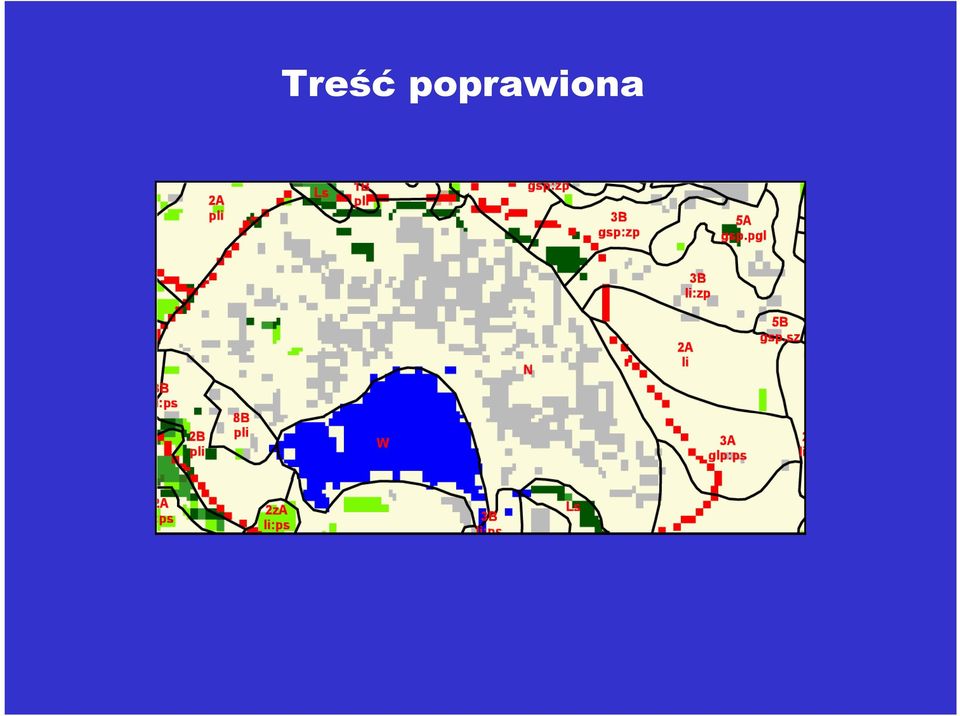

17 Treść poprawiona

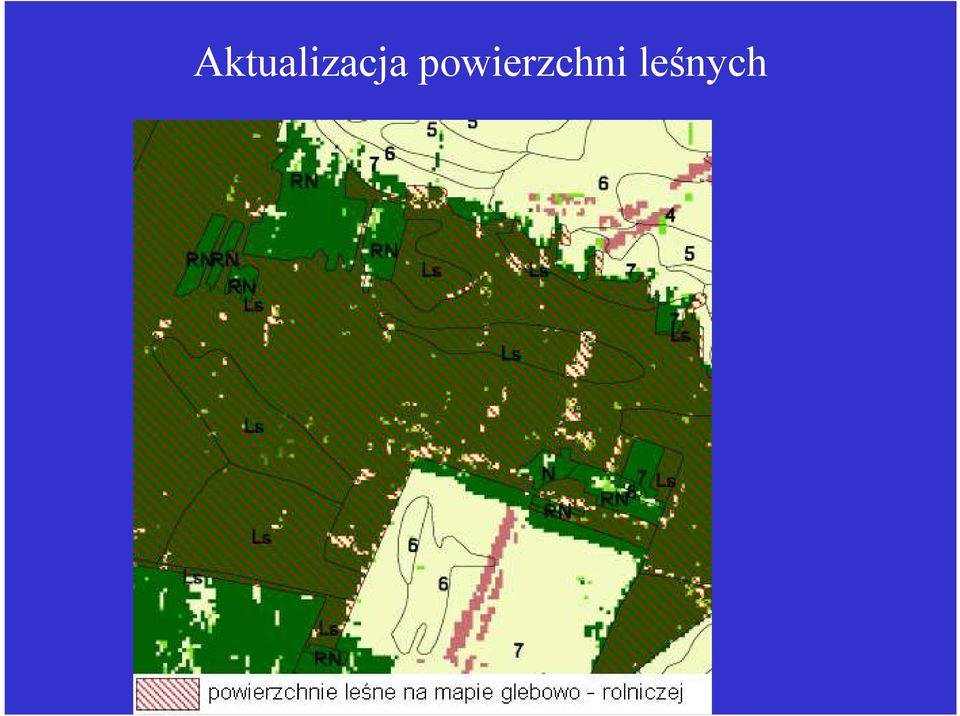

18 Aktualizacja powierzchni leśnych

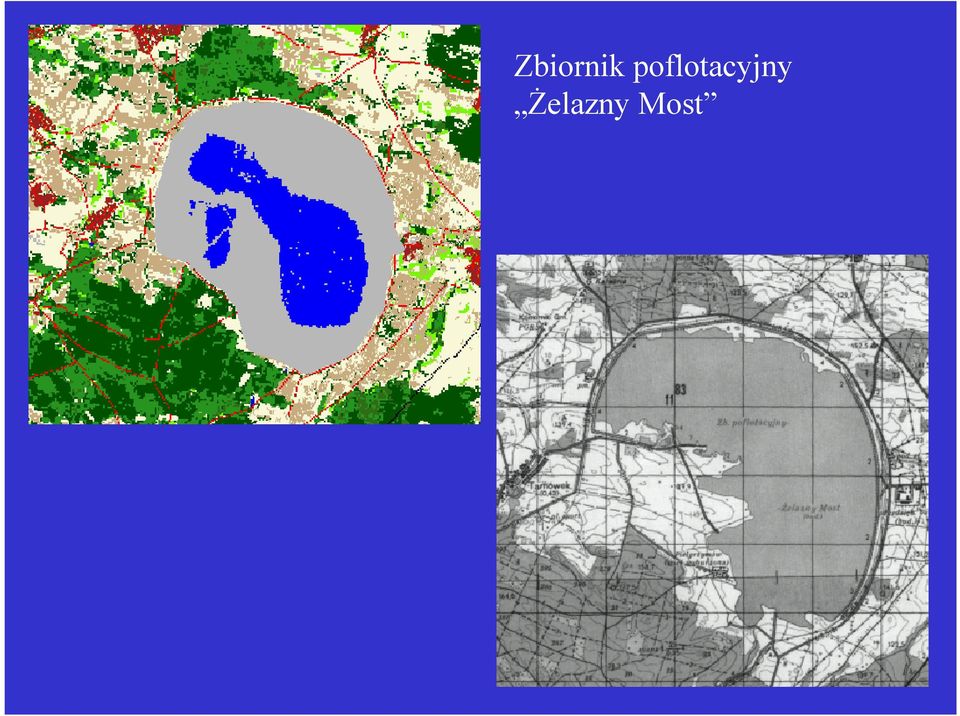

19 Zbiornik poflotacyjny Żelazny Most

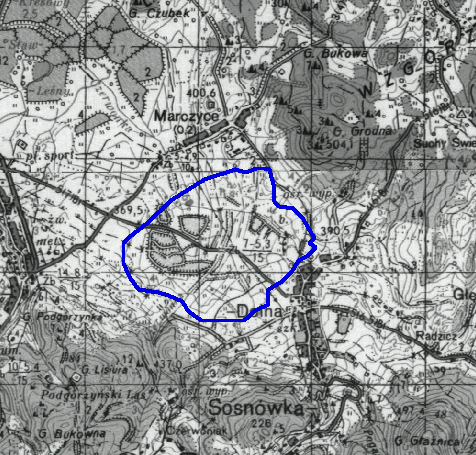

20 Stawy rybne k. Sosnówki

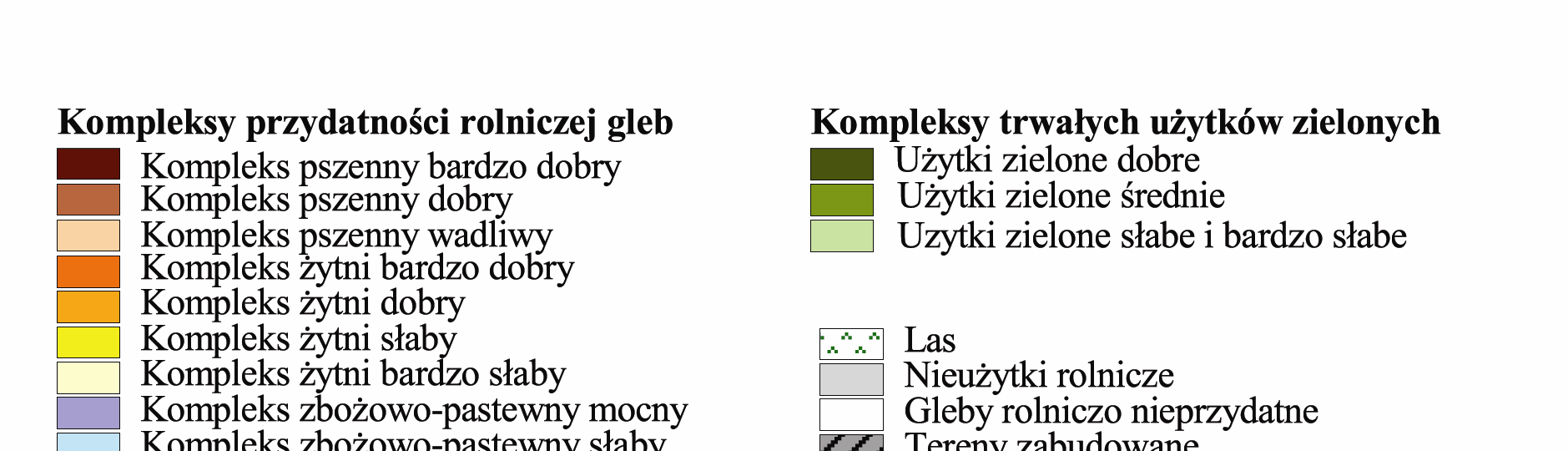

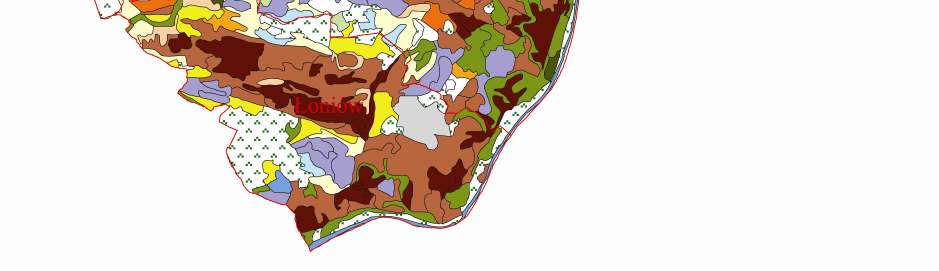

21 Mapa glebowo-rolnicza 1:25000

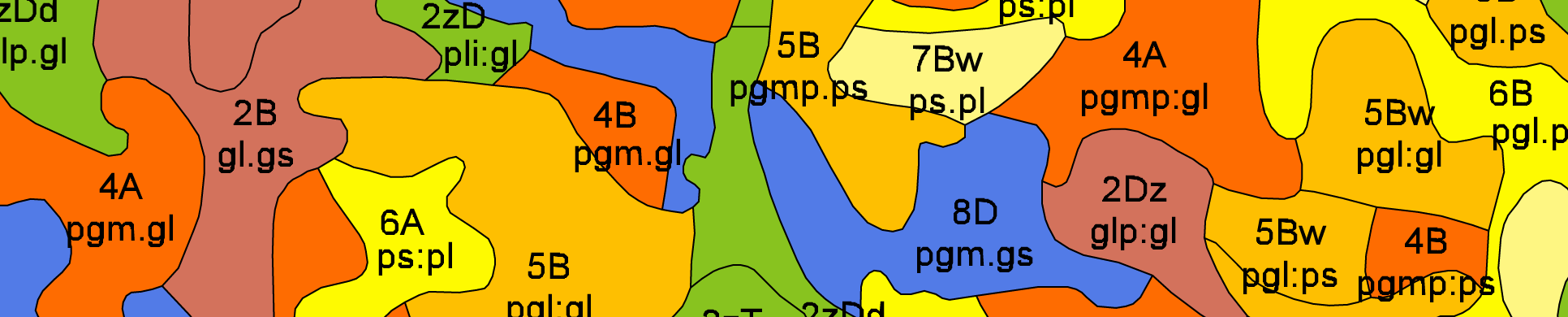

22 Numeryczna mapa glebowo-rolnicza

23 Informacja zawarta w bazie danych numerycznej mapy glebowo-rolniczej w skali 1:25000 Nr Powiat Gmina Kompleks Typ Podloze1 Podloze2 Podloze3 Podloze4 Podloze5 Uwagi Powierzchnia_ha 1 białobrzeski Promna 4 A plz.gl :gs białobrzeski Promna 5 Bw plz :ps białobrzeski Promna 5 A pglp :ps białobrzeski Promna 6 Bw plz.pl białobrzeski Promna 6 Bw pglp.pl białobrzeski Promna 6 A pglp.ps :pl białobrzeski Promna 6 A pglp.ps :pl białobrzeski Promna 6 Bw pglp.pl białobrzeski Promna 2z Dz pglp :glp białobrzeski Promna 5 A pglp :ps białobrzeski Promna 4 A plz :glp białobrzeski Promna WN białobrzeski Promna WN białobrzeski Promna 6 Bw psp :pl białobrzeski Promna 6 Bw pglp.pl białobrzeski Promna 5 Bw pglp białobrzeski Promna 7 Bw pl białobrzeski Promna 7 Bw ps.pl białobrzeski Promna 6 A pglp.ps :pl białobrzeski Promna 6 Bw pglp :pl białobrzeski Promna Ls Bw pl białobrzeski Promna 4 A plz :gl białobrzeski Promna 4 A plz :glp białobrzeski Promna 6 Bw psp :pl białobrzeski Promna 4 A plz :gl białobrzeski Promna 4 A plz.gl białobrzeski Promna 6 A pglp :ps białobrzeski Promna 5 A pgmp.gs :psp białobrzeski Promna 8 A plz.pgmp :gl 2.76

24 PRZYKŁADY WYKORZYSTANIA MAPY GLEBOWO-ROLNICZEJ DO ANALIZY OBSZARÓW WIEJSKICH

25 WYDZIELENIA OBSZARÓW O NIEKORZYSTNYCH WARUNKACH GOSPODAROWANIA wg propozycji Polski - 53% UR

26 Wydzielenie gleb marginalnych Sejny Suwałki % % w województwie podlaskim Legenda gleby marginalne % Augustów lasy % Grajewo % Kolno Sokółka % Mońki % Łomza % % Białystok Zambrów % % Wysokie Mazowieckie Hajnówka Bielsk % Podlaski km Siemiatycze % %

27 Opracowania mapy zagrożenia gleb erozją wodną w powiecie suwalskim Wiżajny RutkaTartak Przerośl Jeleniewo Szypliszki Filipów Zagrożenie erozją nie występuje lub b.słabe słabe umiarkowane średnie silne bardzo silne las Suwałki Bakałarzewo Raczki

28

29

30 WYKORZYSTA IE MAPY GLEBOWO-ROL ICZEJ ORAZ DA YCH PRZESTRZE YCH MO ITORI GU GLEB DO OPRACOWA IA MAPY SOZOLOGICZ EJ I WYZ ACZE IA: Wybranych form ochrony środowiska przyrodniczego, Degradacji komponentów środowiska przyrodniczego, Przeciwdziałania degradacji środowiska przyrodniczego, Rekultywacji środowiska przyrodniczego

31 Wybrane formy ochrony środowiska przyrodniczego: grunty orne chronione - kompleksy rolniczej przydatności gleb od 1 do 5 oraz 8, oraz łąki i pastwiska chronione użytki zielone na glebach mineralnych klasy I i organicznych klasy I i II, czyli kompleksy użytków zielonych zaliczanych do Iż,
