1 atomizer Micromax podstawowe informacje

2 MICROMAX MICROMAX to uniwersalny atomizer przeznaczony do aplikacji wszystkich pestycydów. Dzięki możliwości regulowania obrotów atomizera (w zakresie obrotów na minutę) kropla wytwarzana przez dysk jest idealnie dostosowana do wymagań danego środka ochrony roślin, co leży u podstaw opracowanej w firmie Micron technologii CDA (Controlled Droplet Application). Atomizer wytwarza kroplę o średniej wielkości w zakresie od 300 do 100 mikronów, zużywając 10 do 200 litrów cieczy roboczej na hektar oprysku. Budowa i zasada działania atomizera mocowanie do belki przewody elektryczne przewody cieczowe silnik atomizera szczelina wylotowa oprysku dysk atomizera Masa Zasilanie Zużycie energii 1 kg 12 V DC maks. 12 W Dysk atomizera napędzany jest 12V silnikiem elektrycznym. Ciecz doprowadzona do wnętrza dysku wynoszona jest siłą odśrodkową do krawędzi szczeliny oprysku i, dzięki odpowiedniemu ukształtowaniu powierzchni dysku rozbijana na drobne, bardzo równe krople. Prosta konstrukcja atomizera zapewnia bezproblemową pracę urządzenia. Jedynym elementem wymagającym konserwacji i okresowej wymiany jest łożysko wałka napędzającego dysk atomizera. Podstawową zaletą atomizera jest możliwość wytworzenia drobnej kropli o kontrolowanym rozmiarze z bardzo niewielkiej ilości cieczy. Dlatego oprysk atomizerami można wykorzystywać już przy bardzo niewielkich ilościach cieczy roboczych.

3 Przykładowe wielkości kropli przy danych dawkach i obrotach atomizera pokazuje poniższa tabela: Obroty atomizera Przepływ (ml/min) Średnia wielkość kropli (µm) Dawka na hektar* (l) * zakładając prędkość roboczą 8 km/h Poniższy rysunek ukazuje rozkład kropli z atomizera Micromax. Maksymalna szerokość oprysku uzyskiwanego z jednego atomizera to 1.6 m, średnia 1.2 m. Redukcja ilości zużywanej cieczy roboczej to nie tylko uproszczenie i przyspieszenie zabiegów ochrony. Dzięki efektywnemu wykorzystaniu środka ochrony roślin można także zmniejszyć jego dawkę, podawaną podczas oprysku. Doświadczenia przeprowadzane z atomizerami pozwoliły na określenie maksymalnych możliwych redukcji dawki środków ochrony roślin w zależności od ich rodzaju:

4 Rodzaj pestycydu Maksymalna redukcja dawki Przedwschodowe n.d. Herbicydy Kontaktowe 30% Systemiczne 50% Fungicydy Kontaktowe 30% Systemiczne 50% Insektycydy Kontaktowe 70% Systemiczne 50% Dożywianie dolistne 30% Tabela zawiera maksymalne wartości, możliwe do uzyskania w przypadku upraw dobrze penetrowanych przez oprysk. Przykłady zastosowania atomizerów Micromax Atomizery można stosować zarówno do konwersji opryskiwaczy istniejących, jak i konstruowania nowych, często specjalistycznych urządzeń na specjalne zamówienie. Poniższe schematy ukazują przykładowe konstrukcje opryskiwaczy wyposażonych w atomizery Micromax: Opryskiwacz polowy Opryskiwacz do nanoszenia pasowego - np. w ogrodnictwie

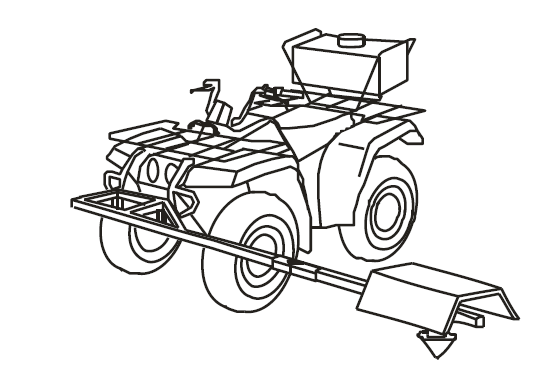

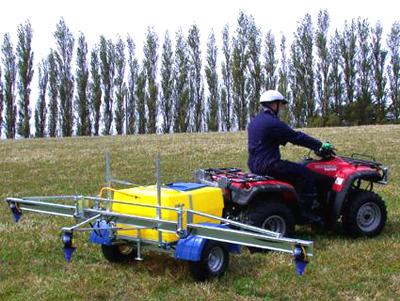

5 Opryskiwacz dla quada - do pasowej aplikacji ś.o.r. Prototyp opryskiwacza do pasowego nanoszenia herbicydu wykonany w Zakładzie Mechanizacji dzisiejszego Instytutu Ogrodnictwa w Skierniewicach w 1999 r. Opryskiwacz Amazone UF1801 z belką o szerokości 30m z zamontowanymi atomizerami Micromax Opryskiwacze dla quadów nowozelandzkiej firmy C-Dax - wykonywanie zabiegów ochrony przy wykorzystaniu quadów jest bardzo popularne w Australii, Nowej Zelandii i Ameryce Północnej.

6 Ogólne wskazówki dotyczące montażu atomizerów Micromax Atomizery można montować do większości belek opryskiwaczy za pomocą uniwersalnego uchwytu. Montując atomizer należy pamiętać, że rozprowadza on ciecz poziomo, dlatego wokół dysku atomizera musi być wolna przestrzeń - bez wsporników czy innych elementów konstrukcji opryskiwacza. 1 m Średnia szerokość pasa opryskiwanego przez atomizer to 120 cm, ale aby zapewnić pełne pokrycie cieczą zaleca się mocowanie atomizerów maksymalnie co 1 m. W przypadku opryskiwaczy polowych niezbędne jest odsunięcie atomizerów znajdujących się za zbiornikiem od opryskiwacza, aby oprysk nie trafiał na konstrukcję. szerokość oprysku atomizer belka atomizery odsunięte od zbiornika Dzięki takiemu rozstawieniu uzyskujemy nakładanie się stref oprysku poszczególnych atomizerów, co zapewnia skuteczny zabieg ochrony.

7 1 m 1 m nałożenie oprysku szerokość oprysku Kierunek jazdy Do niektórych zastosowań takich jak aplikacja herbicydów doglebowych - przedwschodowych, lub opryski herbicydowe w sadownictwie zaleca się poziome usytuowanie atomizera. położenie poziome Dla większości zastosowań atomizer montuje się nachylony do kierunku jazdy o 15. Zapewnia to lepszą penetrację łanu oraz lepsze pokrycie roślin cieczą roboczą. nachylenie 15 Ingerencja w oryginalną instalację cieczową ogranicza się do zaślepienia połowy korpusów rozpylaczy (tradycyjne korpusy montowane są co 50 cm) oraz podłączenie przewodów cieczowych atomizerów do pozostałych korpusów. W większości przypadków nie jest wymagana ingerencja w pompę, czy zawór sterujący opryskiwacza. Do dawkowania cieczy roboczej można użyć systemu opartego na kryzach dozujących, lub jeśli opryskiwacz jest w niego wyposażony, komputera sterującego. Większość komputerów bezproblemowo współpracuje z atomizerami po odpowiedniej kalibracji. Przeszkodą może być jedynie nieodpowiedni dla niższych objętości cieczy przepływomierz. Atomizery napędzane są prądem 12V pobieranym najczęściej z akumulatora ciągnika - stawia to wyższe wymagania alternatorowi i dlatego w niektórych przypadkach niezbędna może być jego wymiana. Zespół sterujący pracą atomizerów składa się ze skrzynki rozdzielczej montowanej na opryskiwaczu i połączonej okablowaniem z atomizerami, oraz bezprzewodowego (radiowego) kontrolera umieszczanego w kabinie ciągnika.

8 Kontroler oraz skrzynka rozdzielcza pozwalają na sterowanie 7 sekcjami belki, a na każdej z nich może pracować 6 atomizerów (zapewnia to możliwość sterowania atomizerami na belce o szerokości nawet 40m). Cały układ zaprojektowano specjalnie dla atomizerów Micromax. Bezprzewodowy sterownik umożliwia niezależne sterowanie prędkością siedmiu sekcji atomizerów w zakresie od 2000 obr./min. do 5000 obr./min. (w odstępach co 500 obr./min). Prosty system sygnalizacji wybranej prędkości oraz prawidłowej pracy sekcji oparty na diodach LED zapewnia bezproblemową kontrolę pracy atomizerów. W razie uszkodzenia obwodu elektrycznego na dowolnej sekcji operator otrzymuje natychmiastową informację zwrotną. Sterownik przystosowany jest do podłączenia do anemometru i umożliwia kontrolę bieżącej siły wiatru podczas zabiegu opryskiwania. Niezawodne, elektroniczne sterowanie obrotami atomizerów pozwala na pełne wykorzystanie możliwości atomizerów Micromax.
