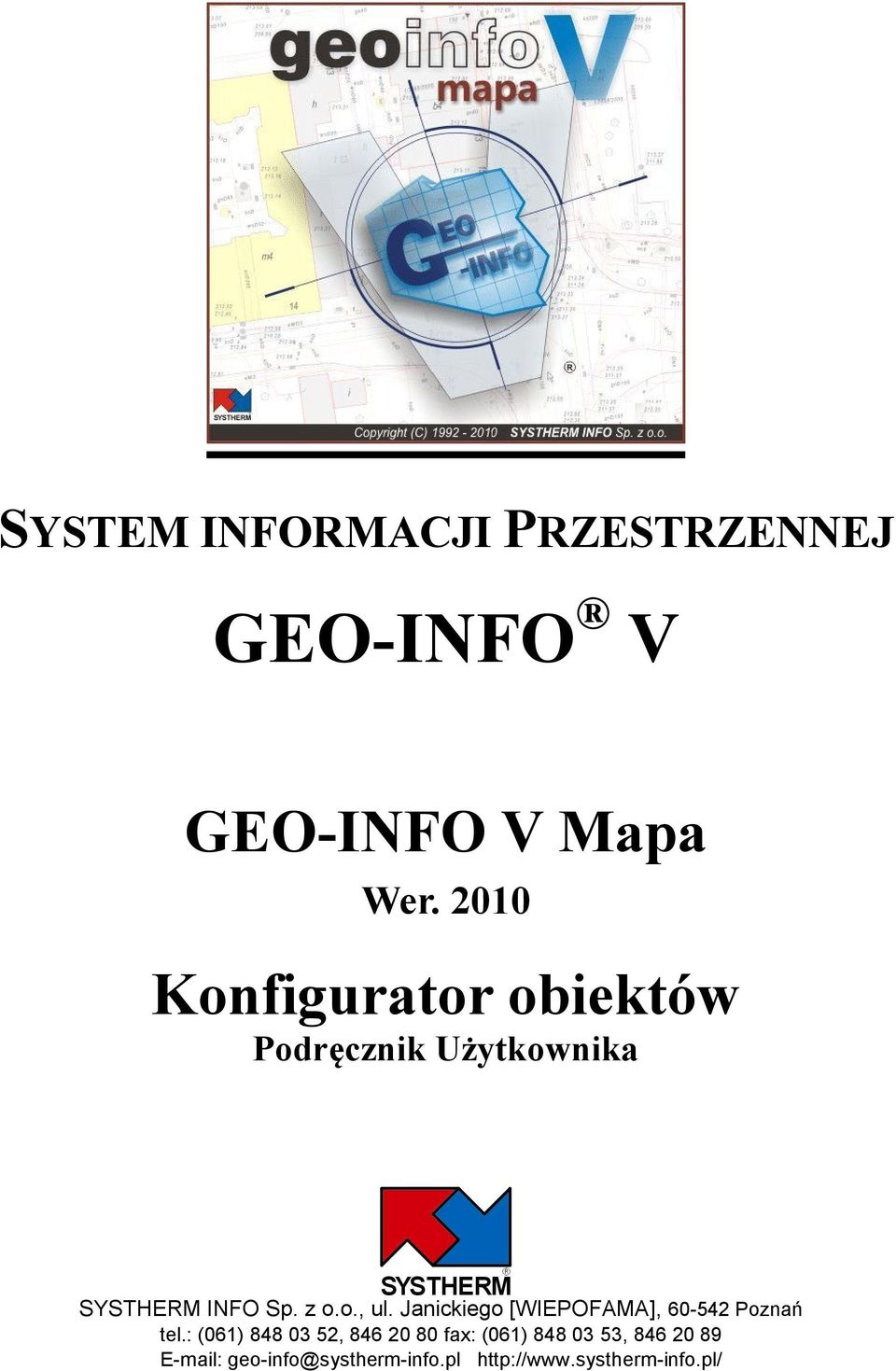

1 SYSTEM I FORMACJI PRZESTRZE EJ GEO-I FO V GEO-I FO V Mapa Wer Konfigurator obiektów Podręcznik Użytkownika SYSTHERM INFO Sp. z o.o., ul. Janickiego [WIEPOFAMA], Poznań tel.: (061) , fax: (061) , geo-info@systherm-info.pl

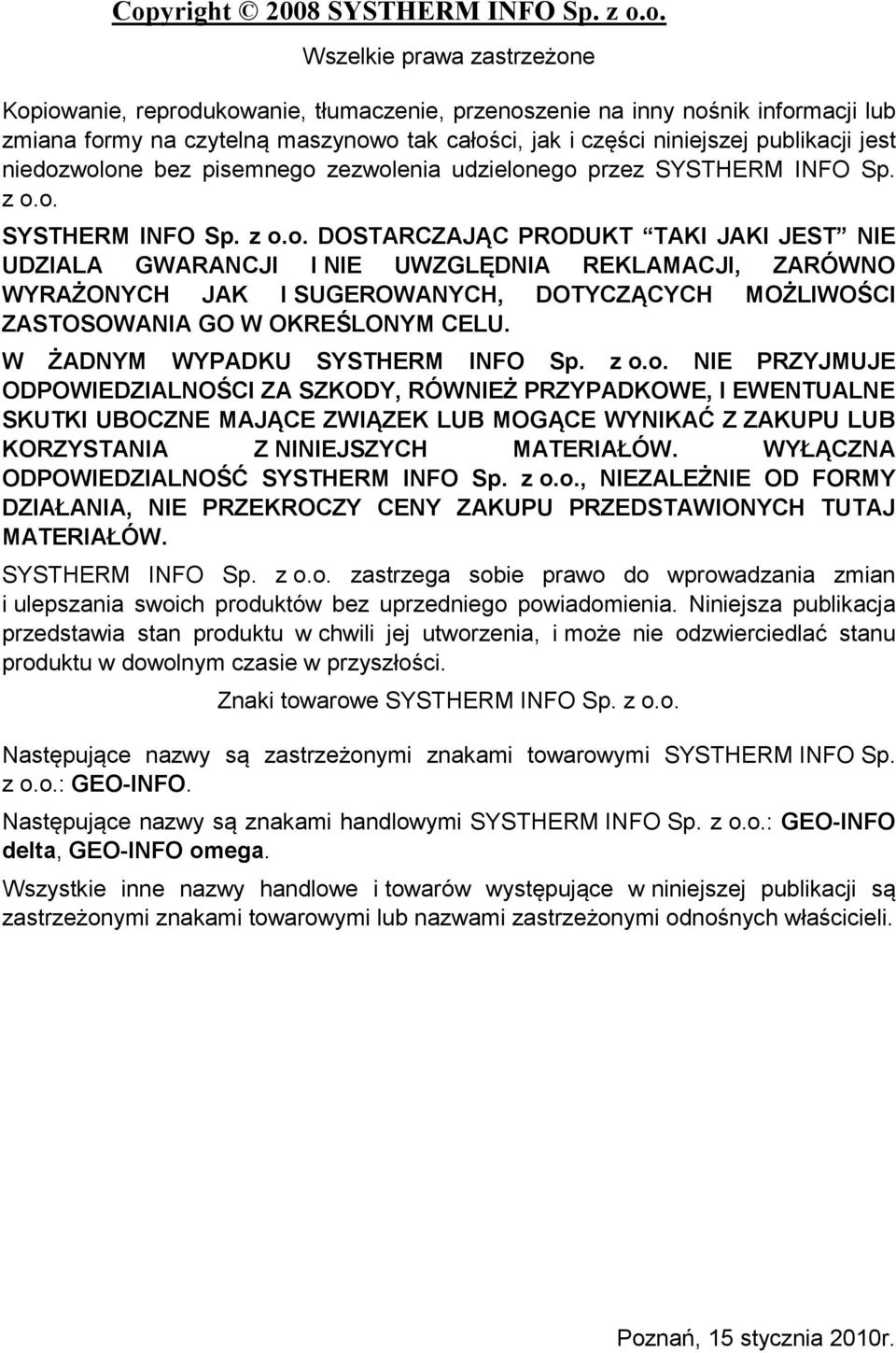

2 Copyright 2008 SYSTHERM I FO Sp. z o.o. Wszelkie prawa zastrzeżone Kopiowanie, reprodukowanie, tłumaczenie, przenoszenie na inny nośnik informacji lub zmiana formy na czytelną maszynowo tak całości, jak i części niniejszej publikacji jest niedozwolone bez pisemnego zezwolenia udzielonego przez SYSTHERM INFO Sp. z o.o. SYSTHERM INFO Sp. z o.o. DOSTARCZAJĄC PRODUKT TAKI JAKI JEST NIE UDZIALA GWARANCJI I NIE UWZGLĘDNIA REKLAMACJI, ZARÓWNO WYRAŻONYCH JAK I SUGEROWANYCH, DOTYCZĄCYCH MOŻLIWOŚCI ZASTOSOWANIA GO W OKREŚLONYM CELU. W ŻADNYM WYPADKU SYSTHERM INFO Sp. z o.o. NIE PRZYJMUJE ODPOWIEDZIALNOŚCI ZA SZKODY, RÓWNIEŻ PRZYPADKOWE, I EWENTUALNE SKUTKI UBOCZNE MAJĄCE ZWIĄZEK LUB MOGĄCE WYNIKAĆ Z ZAKUPU LUB KORZYSTANIA Z NINIEJSZYCH MATERIAŁÓW. WYŁĄCZNA ODPOWIEDZIALNOŚĆ SYSTHERM INFO Sp. z o.o., NIEZALEŻNIE OD FORMY DZIAŁANIA, NIE PRZEKROCZY CENY ZAKUPU PRZEDSTAWIONYCH TUTAJ MATERIAŁÓW. SYSTHERM INFO Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian i ulepszania swoich produktów bez uprzedniego powiadomienia. Niniejsza publikacja przedstawia stan produktu w chwili jej utworzenia, i może nie odzwierciedlać stanu produktu w dowolnym czasie w przyszłości. Znaki towarowe SYSTHERM INFO Sp. z o.o. Następujące nazwy są zastrzeżonymi znakami towarowymi SYSTHERM INFO Sp. z o.o.: GEO-INFO. Następujące nazwy są znakami handlowymi SYSTHERM INFO Sp. z o.o.: GEO-INFO delta, GEO-INFO omega. Wszystkie inne nazwy handlowe i towarów występujące w niniejszej publikacji są zastrzeżonymi znakami towarowymi lub nazwami zastrzeżonymi odnośnych właścicieli. Poznań, 15 stycznia 2010r.

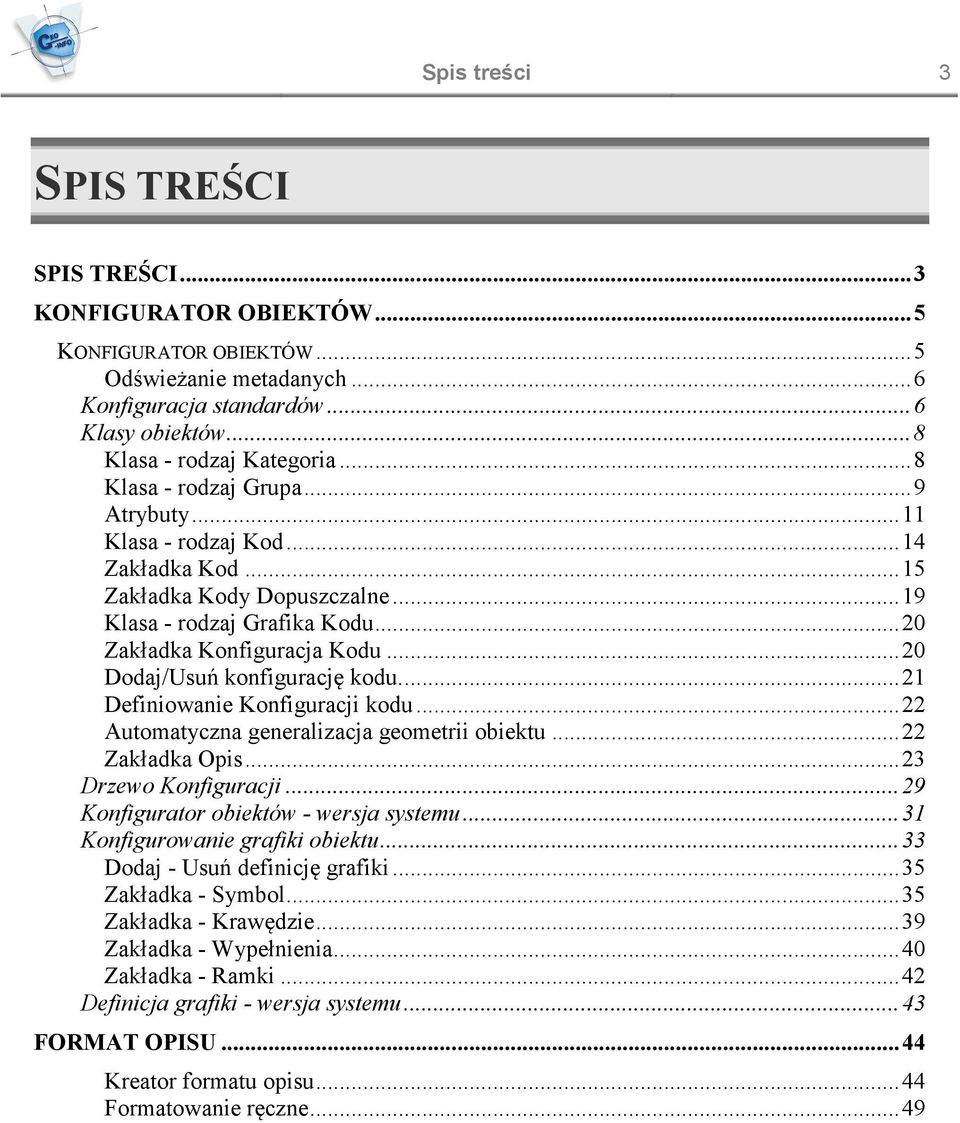

3 Spis treści 3 SPIS TREŚCI SPIS TREŚCI...3 KO FIGURATOR OBIEKTÓW...5 KONFIGURATOR OBIEKTÓW...5 Odświeżanie metadanych...6 Konfiguracja standardów...6 Klasy obiektów...8 Klasa - rodzaj Kategoria...8 Klasa - rodzaj Grupa...9 Atrybuty...11 Klasa - rodzaj Kod...14 Zakładka Kod...15 Zakładka Kody Dopuszczalne...19 Klasa - rodzaj Grafika Kodu...20 Zakładka Konfiguracja Kodu...20 Dodaj/Usuń konfigurację kodu...21 Definiowanie Konfiguracji kodu...22 Automatyczna generalizacja geometrii obiektu...22 Zakładka Opis...23 Drzewo Konfiguracji...29 Konfigurator obiektów - wersja systemu...31 Konfigurowanie grafiki obiektu...33 Dodaj - Usuń definicję grafiki...35 Zakładka - Symbol...35 Zakładka - Krawędzie...39 Zakładka - Wypełnienia...40 Zakładka - Ramki...42 Definicja grafiki - wersja systemu...43 FORMAT OPISU...44 Kreator formatu opisu...44 Formatowanie ręczne...49

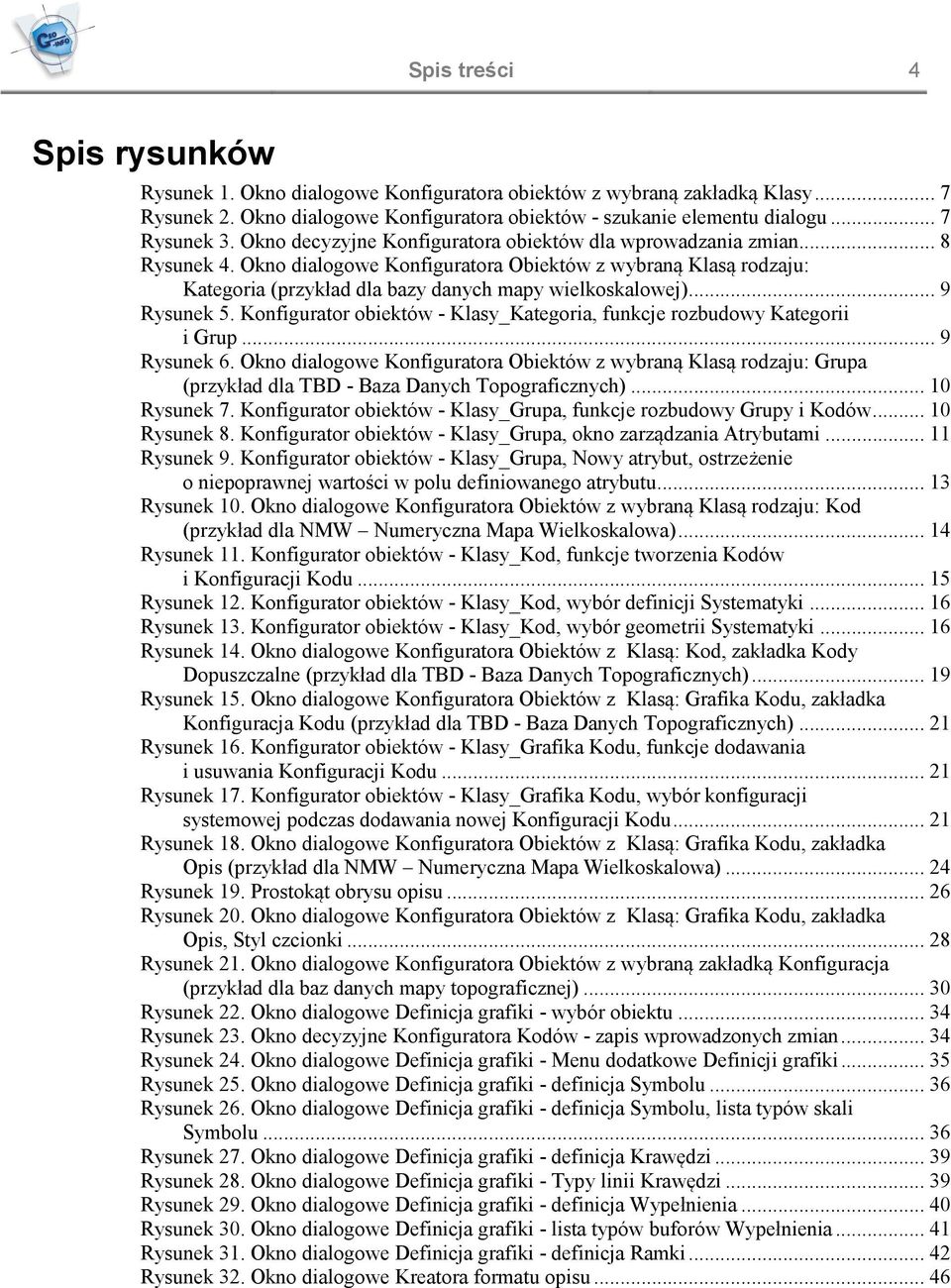

4 Spis treści 4 Spis rysunków Rysunek 1. Okno dialogowe Konfiguratora obiektów z wybraną zakładką Klasy... 7 Rysunek 2. Okno dialogowe Konfiguratora obiektów - szukanie elementu dialogu... 7 Rysunek 3. Okno decyzyjne Konfiguratora obiektów dla wprowadzania zmian... 8 Rysunek 4. Okno dialogowe Konfiguratora Obiektów z wybraną Klasą rodzaju: Kategoria (przykład dla bazy danych mapy wielkoskalowej)... 9 Rysunek 5. Konfigurator obiektów - Klasy_Kategoria, funkcje rozbudowy Kategorii i Grup... 9 Rysunek 6. Okno dialogowe Konfiguratora Obiektów z wybraną Klasą rodzaju: Grupa (przykład dla TBD - Baza Danych Topograficznych) Rysunek 7. Konfigurator obiektów - Klasy_Grupa, funkcje rozbudowy Grupy i Kodów Rysunek 8. Konfigurator obiektów - Klasy_Grupa, okno zarządzania Atrybutami Rysunek 9. Konfigurator obiektów - Klasy_Grupa, Nowy atrybut, ostrzeżenie o niepoprawnej wartości w polu definiowanego atrybutu Rysunek 10. Okno dialogowe Konfiguratora Obiektów z wybraną Klasą rodzaju: Kod (przykład dla NMW Numeryczna Mapa Wielkoskalowa) Rysunek 11. Konfigurator obiektów - Klasy_Kod, funkcje tworzenia Kodów i Konfiguracji Kodu Rysunek 12. Konfigurator obiektów - Klasy_Kod, wybór definicji Systematyki Rysunek 13. Konfigurator obiektów - Klasy_Kod, wybór geometrii Systematyki Rysunek 14. Okno dialogowe Konfiguratora Obiektów z Klasą: Kod, zakładka Kody Dopuszczalne (przykład dla TBD - Baza Danych Topograficznych) Rysunek 15. Okno dialogowe Konfiguratora Obiektów z Klasą: Grafika Kodu, zakładka Konfiguracja Kodu (przykład dla TBD - Baza Danych Topograficznych) Rysunek 16. Konfigurator obiektów - Klasy_Grafika Kodu, funkcje dodawania i usuwania Konfiguracji Kodu Rysunek 17. Konfigurator obiektów - Klasy_Grafika Kodu, wybór konfiguracji systemowej podczas dodawania nowej Konfiguracji Kodu Rysunek 18. Okno dialogowe Konfiguratora Obiektów z Klasą: Grafika Kodu, zakładka Opis (przykład dla NMW Numeryczna Mapa Wielkoskalowa) Rysunek 19. Prostokąt obrysu opisu Rysunek 20. Okno dialogowe Konfiguratora Obiektów z Klasą: Grafika Kodu, zakładka Opis, Styl czcionki Rysunek 21. Okno dialogowe Konfiguratora Obiektów z wybraną zakładką Konfiguracja (przykład dla baz danych mapy topograficznej) Rysunek 22. Okno dialogowe Definicja grafiki - wybór obiektu Rysunek 23. Okno decyzyjne Konfiguratora Kodów - zapis wprowadzonych zmian Rysunek 24. Okno dialogowe Definicja grafiki - Menu dodatkowe Definicji grafiki Rysunek 25. Okno dialogowe Definicja grafiki - definicja Symbolu Rysunek 26. Okno dialogowe Definicja grafiki - definicja Symbolu, lista typów skali Symbolu Rysunek 27. Okno dialogowe Definicja grafiki - definicja Krawędzi Rysunek 28. Okno dialogowe Definicja grafiki - Typy linii Krawędzi Rysunek 29. Okno dialogowe Definicja grafiki - definicja Wypełnienia Rysunek 30. Okno dialogowe Definicja grafiki - lista typów buforów Wypełnienia Rysunek 31. Okno dialogowe Definicja grafiki - definicja Ramki Rysunek 32. Okno dialogowe Kreatora formatu opisu... 46

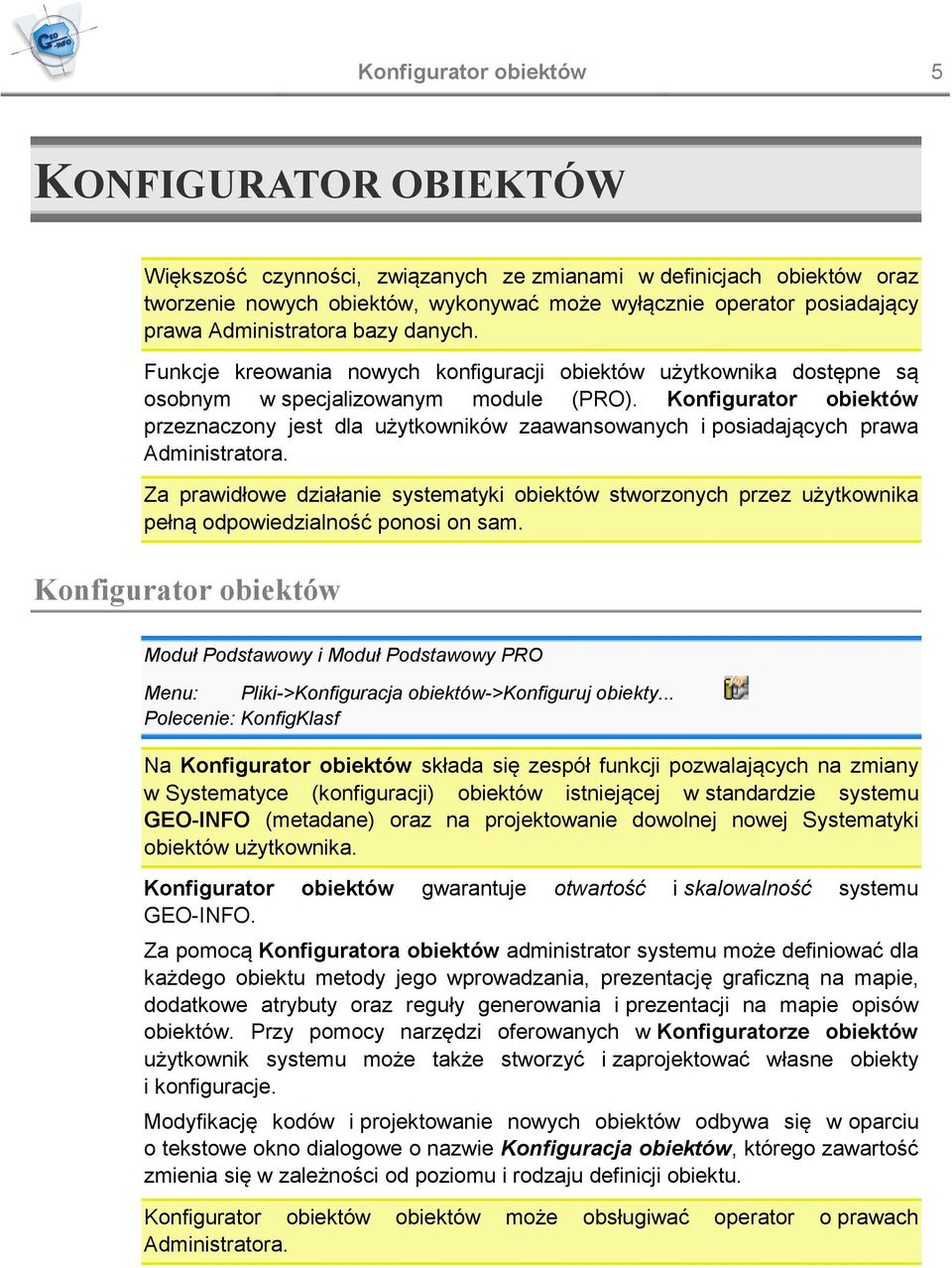

5 Konfigurator obiektów 5 KO FIGURATOR OBIEKTÓW Większość czynności, związanych ze zmianami w definicjach obiektów oraz tworzenie nowych obiektów, wykonywać może wyłącznie operator posiadający prawa Administratora bazy danych. Funkcje kreowania nowych konfiguracji obiektów użytkownika dostępne są osobnym w specjalizowanym module (PRO). Konfigurator obiektów przeznaczony jest dla użytkowników zaawansowanych i posiadających prawa Administratora. Za prawidłowe działanie systematyki obiektów stworzonych przez użytkownika pełną odpowiedzialność ponosi on sam. Konfigurator obiektów Moduł Podstawowy i Moduł Podstawowy PRO Menu: Pliki->Konfiguracja obiektów->konfiguruj obiekty... Polecenie: KonfigKlasf Na Konfigurator obiektów składa się zespół funkcji pozwalających na zmiany w Systematyce (konfiguracji) obiektów istniejącej w standardzie systemu GEO-INFO (metadane) oraz na projektowanie dowolnej nowej Systematyki obiektów użytkownika. Konfigurator obiektów gwarantuje otwartość i skalowalność systemu GEO-INFO. Za pomocą Konfiguratora obiektów administrator systemu może definiować dla każdego obiektu metody jego wprowadzania, prezentację graficzną na mapie, dodatkowe atrybuty oraz reguły generowania i prezentacji na mapie opisów obiektów. Przy pomocy narzędzi oferowanych w Konfiguratorze obiektów użytkownik systemu może także stworzyć i zaprojektować własne obiekty i konfiguracje. Modyfikację kodów i projektowanie nowych obiektów odbywa się w oparciu o tekstowe okno dialogowe o nazwie Konfiguracja obiektów, którego zawartość zmienia się w zależności od poziomu i rodzaju definicji obiektu. Konfigurator obiektów obiektów może obsługiwać operator o prawach Administratora.

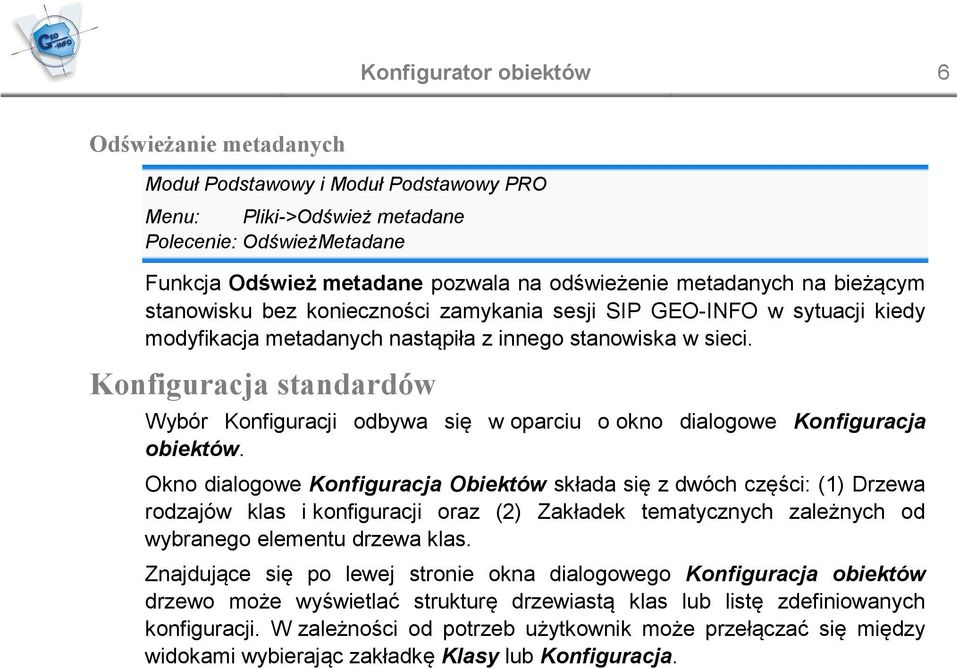

6 Konfigurator obiektów 6 Odświeżanie metadanych Moduł Podstawowy i Moduł Podstawowy PRO Menu: Pliki->Odśwież metadane Polecenie: OdświeżMetadane Funkcja Odśwież metadane pozwala na odświeżenie metadanych na bieżącym stanowisku bez konieczności zamykania sesji SIP GEO-INFO w sytuacji kiedy modyfikacja metadanych nastąpiła z innego stanowiska w sieci. Konfiguracja standardów Wybór Konfiguracji odbywa się w oparciu o okno dialogowe Konfiguracja obiektów. Okno dialogowe Konfiguracja Obiektów składa się z dwóch części: (1) Drzewa rodzajów klas i konfiguracji oraz (2) Zakładek tematycznych zależnych od wybranego elementu drzewa klas. Znajdujące się po lewej stronie okna dialogowego Konfiguracja obiektów drzewo może wyświetlać strukturę drzewiastą klas lub listę zdefiniowanych konfiguracji. W zależności od potrzeb użytkownik może przełączać się między widokami wybierając zakładkę Klasy lub Konfiguracja.

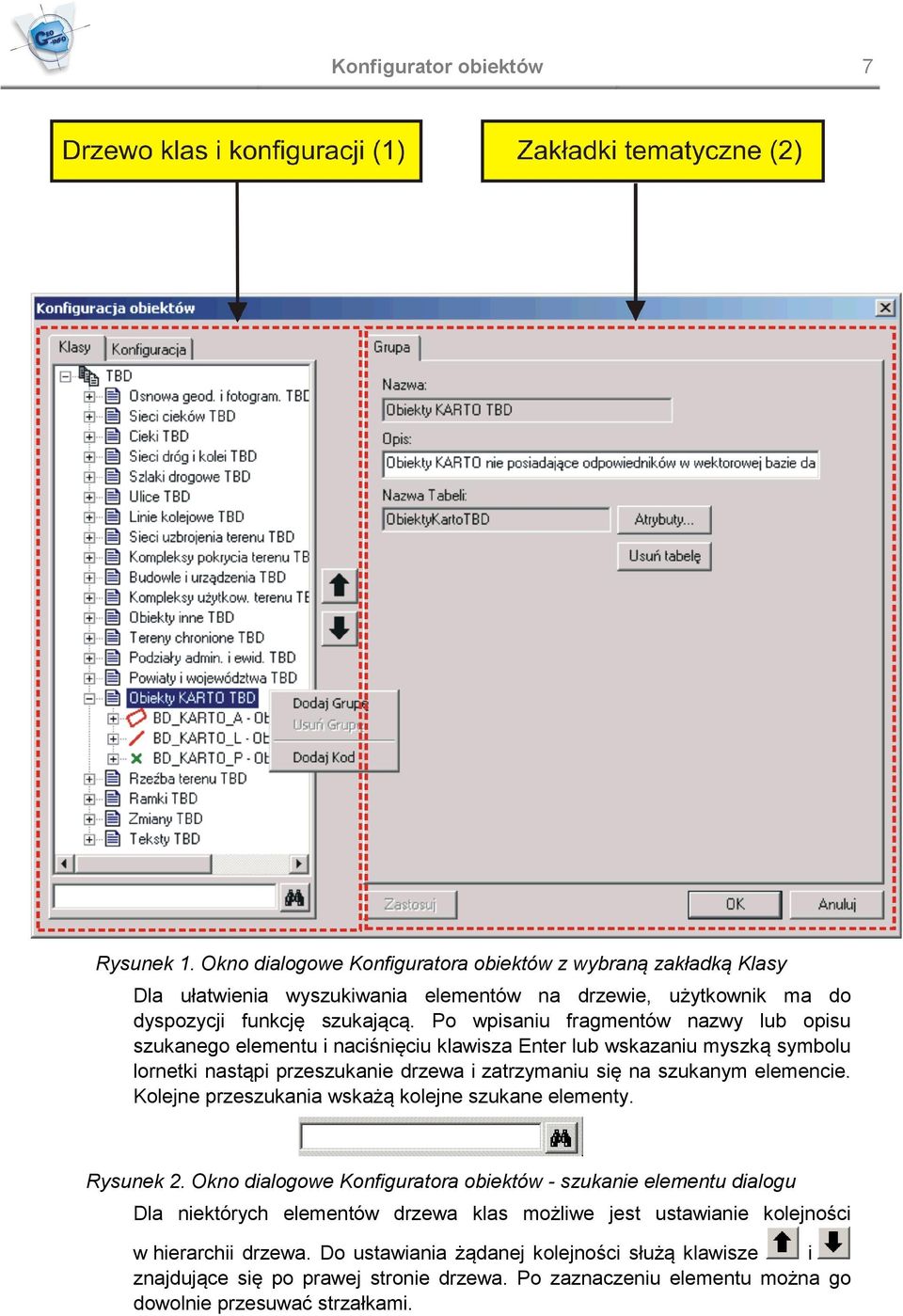

7 Konfigurator obiektów 7 Rysunek 1. Okno dialogowe Konfiguratora obiektów z wybraną zakładką Klasy Dla ułatwienia wyszukiwania elementów na drzewie, użytkownik ma do dyspozycji funkcję szukającą. Po wpisaniu fragmentów nazwy lub opisu szukanego elementu i naciśnięciu klawisza Enter lub wskazaniu myszką symbolu lornetki nastąpi przeszukanie drzewa i zatrzymaniu się na szukanym elemencie. Kolejne przeszukania wskażą kolejne szukane elementy. Rysunek 2. Okno dialogowe Konfiguratora obiektów - szukanie elementu dialogu Dla niektórych elementów drzewa klas możliwe jest ustawianie kolejności w hierarchii drzewa. Do ustawiania żądanej kolejności służą klawisze i znajdujące się po prawej stronie drzewa. Po zaznaczeniu elementu można go dowolnie przesuwać strzałkami.

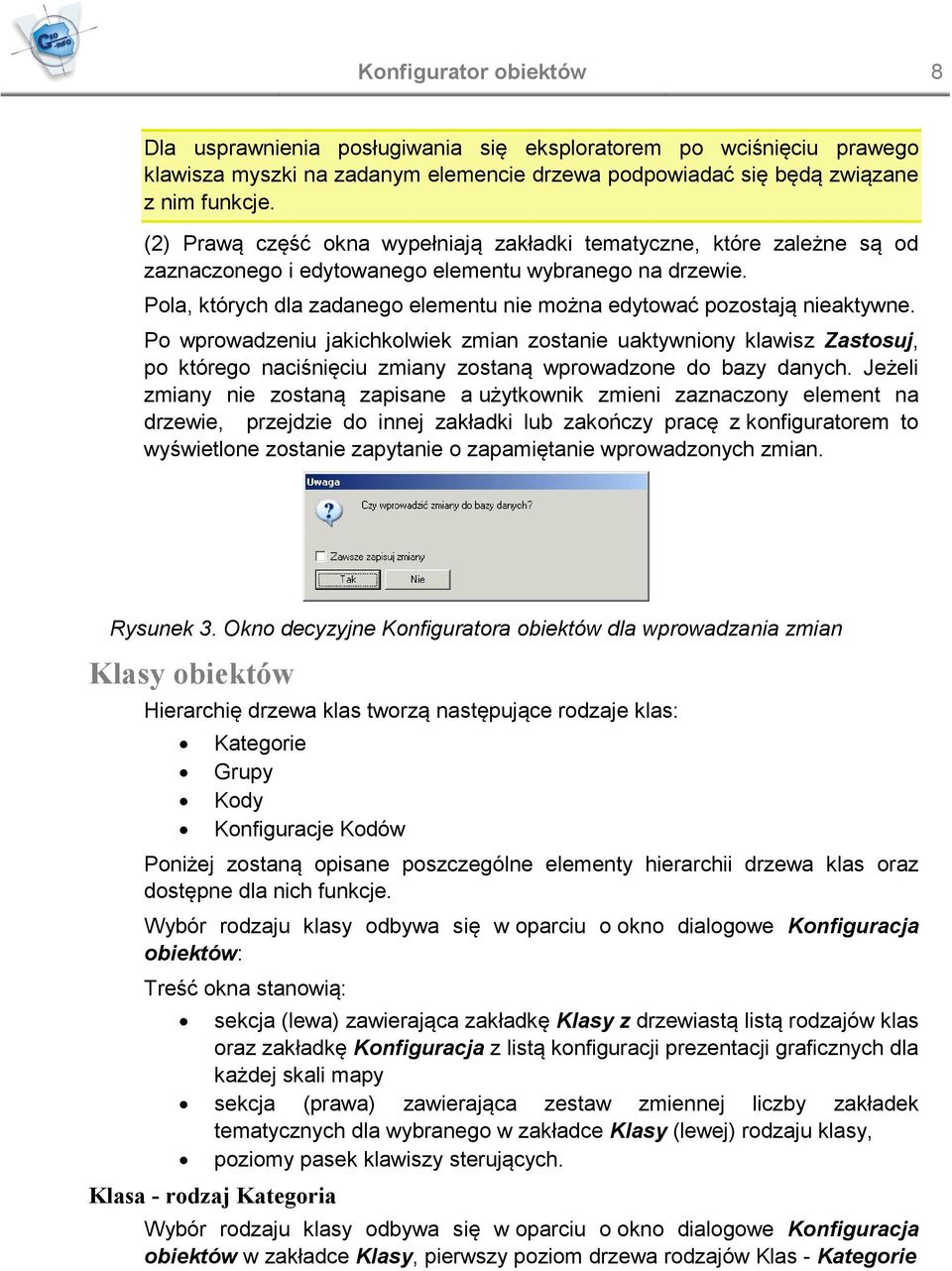

8 Konfigurator obiektów 8 Dla usprawnienia posługiwania się eksploratorem po wciśnięciu prawego klawisza myszki na zadanym elemencie drzewa podpowiadać się będą związane z nim funkcje. (2) Prawą część okna wypełniają zakładki tematyczne, które zależne są od zaznaczonego i edytowanego elementu wybranego na drzewie. Pola, których dla zadanego elementu nie można edytować pozostają nieaktywne. Po wprowadzeniu jakichkolwiek zmian zostanie uaktywniony klawisz Zastosuj, po którego naciśnięciu zmiany zostaną wprowadzone do bazy danych. Jeżeli zmiany nie zostaną zapisane a użytkownik zmieni zaznaczony element na drzewie, przejdzie do innej zakładki lub zakończy pracę z konfiguratorem to wyświetlone zostanie zapytanie o zapamiętanie wprowadzonych zmian. Rysunek 3. Okno decyzyjne Konfiguratora obiektów dla wprowadzania zmian Klasy obiektów Hierarchię drzewa klas tworzą następujące rodzaje klas: Kategorie Grupy Kody Konfiguracje Kodów Poniżej zostaną opisane poszczególne elementy hierarchii drzewa klas oraz dostępne dla nich funkcje. Wybór rodzaju klasy odbywa się w oparciu o okno dialogowe Konfiguracja obiektów: Treść okna stanowią: sekcja (lewa) zawierająca zakładkę Klasy z drzewiastą listą rodzajów klas oraz zakładkę Konfiguracja z listą konfiguracji prezentacji graficznych dla każdej skali mapy sekcja (prawa) zawierająca zestaw zmiennej liczby zakładek tematycznych dla wybranego w zakładce Klasy (lewej) rodzaju klasy, poziomy pasek klawiszy sterujących. Klasa - rodzaj Kategoria Wybór rodzaju klasy odbywa się w oparciu o okno dialogowe Konfiguracja obiektów w zakładce Klasy, pierwszy poziom drzewa rodzajów Klas - Kategorie

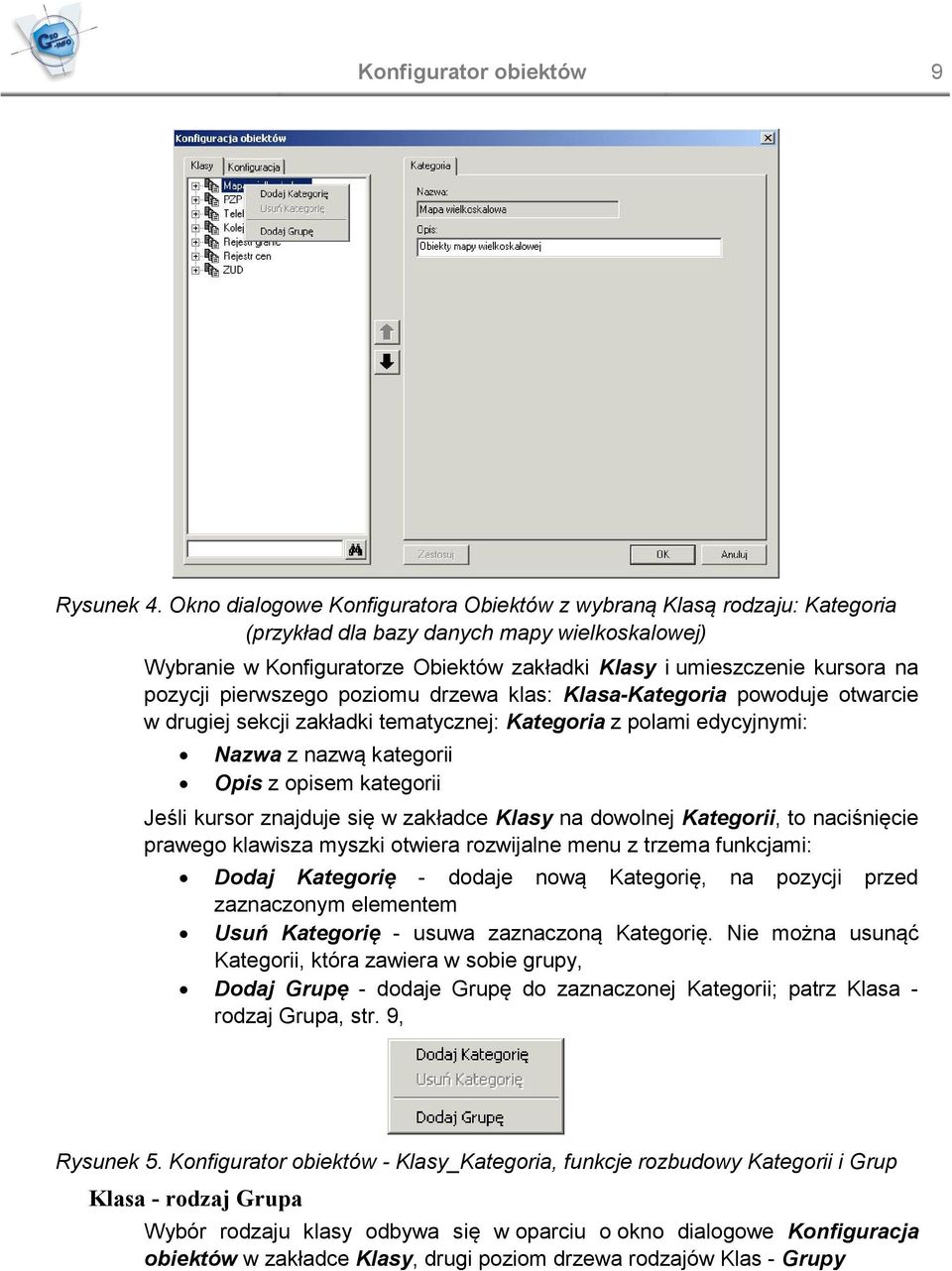

9 Konfigurator obiektów 9 Rysunek 4. Okno dialogowe Konfiguratora Obiektów z wybraną Klasą rodzaju: Kategoria (przykład dla bazy danych mapy wielkoskalowej) Wybranie w Konfiguratorze Obiektów zakładki Klasy i umieszczenie kursora na pozycji pierwszego poziomu drzewa klas: Klasa-Kategoria powoduje otwarcie w drugiej sekcji zakładki tematycznej: Kategoria z polami edycyjnymi: Nazwa z nazwą kategorii Opis z opisem kategorii Jeśli kursor znajduje się w zakładce Klasy na dowolnej Kategorii, to naciśnięcie prawego klawisza myszki otwiera rozwijalne menu z trzema funkcjami: Dodaj Kategorię - dodaje nową Kategorię, na pozycji przed zaznaczonym elementem Usuń Kategorię - usuwa zaznaczoną Kategorię. Nie można usunąć Kategorii, która zawiera w sobie grupy, Dodaj Grupę - dodaje Grupę do zaznaczonej Kategorii; patrz Klasa - rodzaj Grupa, str. 9, Rysunek 5. Konfigurator obiektów - Klasy_Kategoria, funkcje rozbudowy Kategorii i Grup Klasa - rodzaj Grupa Wybór rodzaju klasy odbywa się w oparciu o okno dialogowe Konfiguracja obiektów w zakładce Klasy, drugi poziom drzewa rodzajów Klas - Grupy

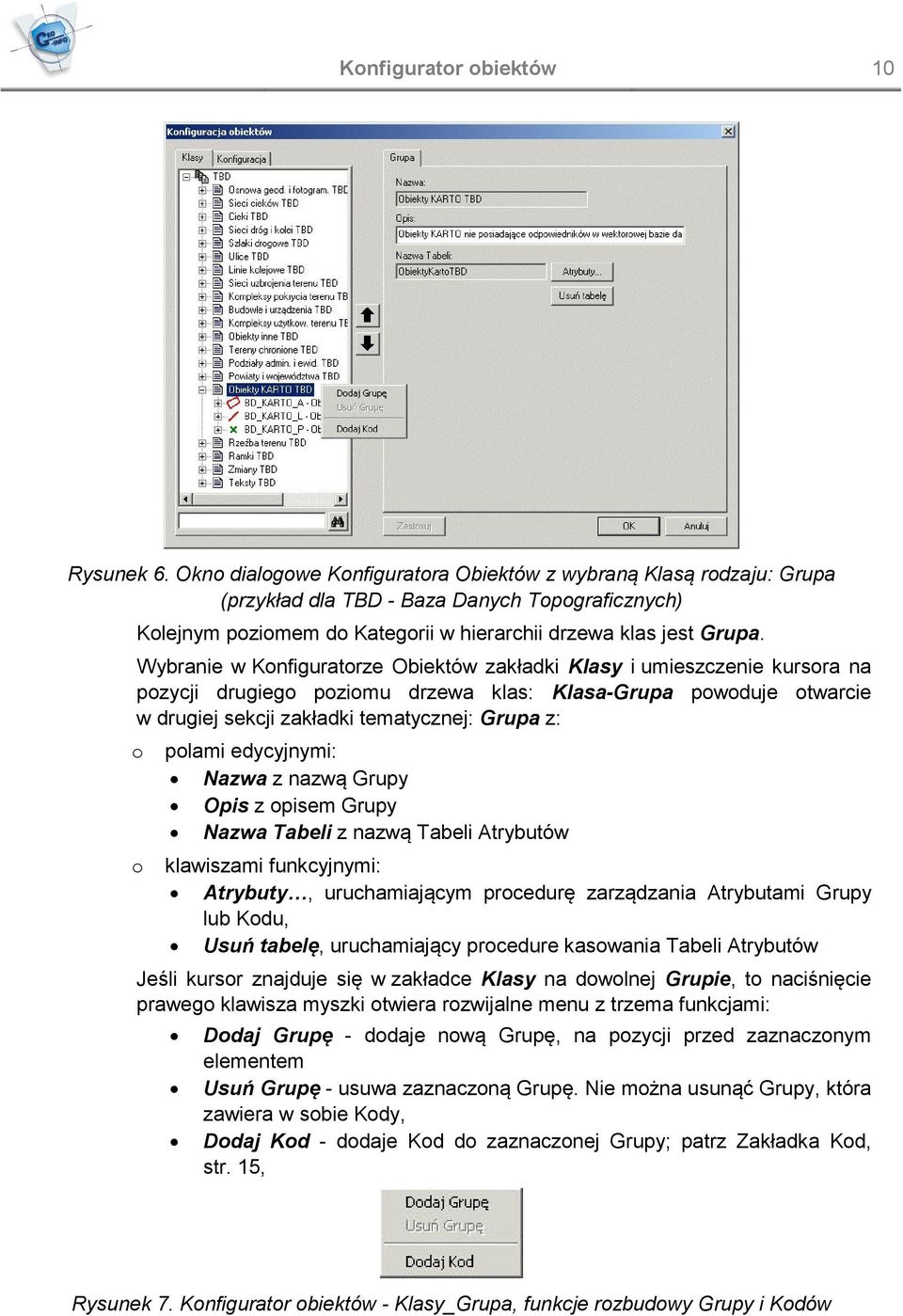

10 Konfigurator obiektów 10 Rysunek 6. Okno dialogowe Konfiguratora Obiektów z wybraną Klasą rodzaju: Grupa (przykład dla TBD - Baza Danych Topograficznych) Kolejnym poziomem do Kategorii w hierarchii drzewa klas jest Grupa. Wybranie w Konfiguratorze Obiektów zakładki Klasy i umieszczenie kursora na pozycji drugiego poziomu drzewa klas: Klasa-Grupa powoduje otwarcie w drugiej sekcji zakładki tematycznej: Grupa z: o polami edycyjnymi: Nazwa z nazwą Grupy Opis z opisem Grupy Nazwa Tabeli z nazwą Tabeli Atrybutów o klawiszami funkcyjnymi: Atrybuty, uruchamiającym procedurę zarządzania Atrybutami Grupy lub Kodu, Usuń tabelę, uruchamiający procedure kasowania Tabeli Atrybutów Jeśli kursor znajduje się w zakładce Klasy na dowolnej Grupie, to naciśnięcie prawego klawisza myszki otwiera rozwijalne menu z trzema funkcjami: Dodaj Grupę - dodaje nową Grupę, na pozycji przed zaznaczonym elementem Usuń Grupę - usuwa zaznaczoną Grupę. Nie można usunąć Grupy, która zawiera w sobie Kody, Dodaj Kod - dodaje Kod do zaznaczonej Grupy; patrz Zakładka Kod, str. 15, Rysunek 7. Konfigurator obiektów - Klasy_Grupa, funkcje rozbudowy Grupy i Kodów

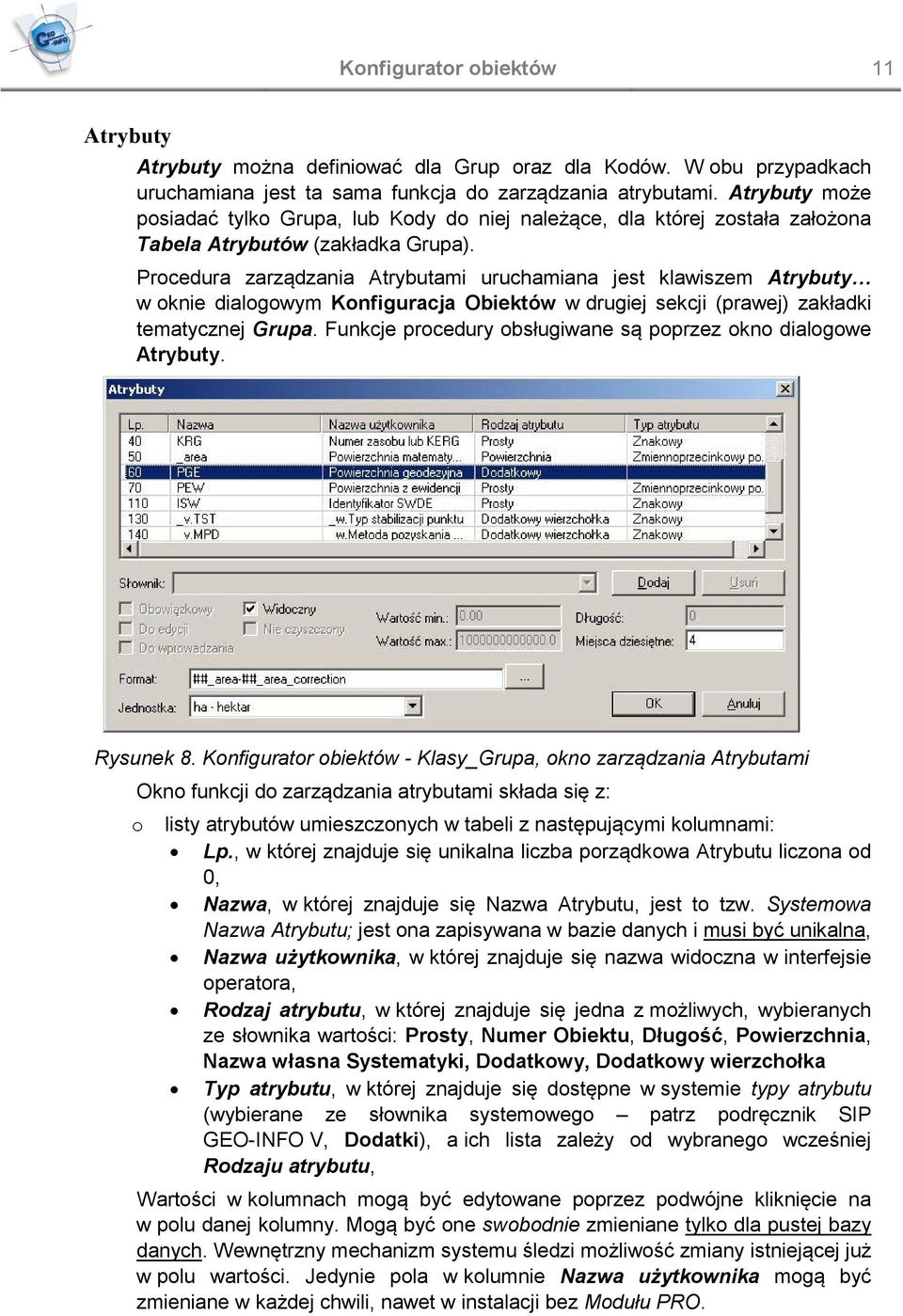

11 Konfigurator obiektów 11 Atrybuty Atrybuty można definiować dla Grup oraz dla Kodów. W obu przypadkach uruchamiana jest ta sama funkcja do zarządzania atrybutami. Atrybuty może posiadać tylko Grupa, lub Kody do niej należące, dla której została założona Tabela Atrybutów (zakładka Grupa). Procedura zarządzania Atrybutami uruchamiana jest klawiszem Atrybuty w oknie dialogowym Konfiguracja Obiektów w drugiej sekcji (prawej) zakładki tematycznej Grupa. Funkcje procedury obsługiwane są poprzez okno dialogowe Atrybuty. Rysunek 8. Konfigurator obiektów - Klasy_Grupa, okno zarządzania Atrybutami Okno funkcji do zarządzania atrybutami składa się z: o listy atrybutów umieszczonych w tabeli z następującymi kolumnami: Lp., w której znajduje się unikalna liczba porządkowa Atrybutu liczona od 0, Nazwa, w której znajduje się Nazwa Atrybutu, jest to tzw. Systemowa Nazwa Atrybutu; jest ona zapisywana w bazie danych i musi być unikalna, Nazwa użytkownika, w której znajduje się nazwa widoczna w interfejsie operatora, Rodzaj atrybutu, w której znajduje się jedna z możliwych, wybieranych ze słownika wartości: Prosty, Numer Obiektu, Długość, Powierzchnia, Nazwa własna Systematyki, Dodatkowy, Dodatkowy wierzchołka Typ atrybutu, w której znajduje się dostępne w systemie typy atrybutu (wybierane ze słownika systemowego patrz podręcznik SIP GEO-INFO V, Dodatki), a ich lista zależy od wybranego wcześniej Rodzaju atrybutu, Wartości w kolumnach mogą być edytowane poprzez podwójne kliknięcie na w polu danej kolumny. Mogą być one swobodnie zmieniane tylko dla pustej bazy danych. Wewnętrzny mechanizm systemu śledzi możliwość zmiany istniejącej już w polu wartości. Jedynie pola w kolumnie Nazwa użytkownika mogą być zmieniane w każdej chwili, nawet w instalacji bez Modułu PRO.

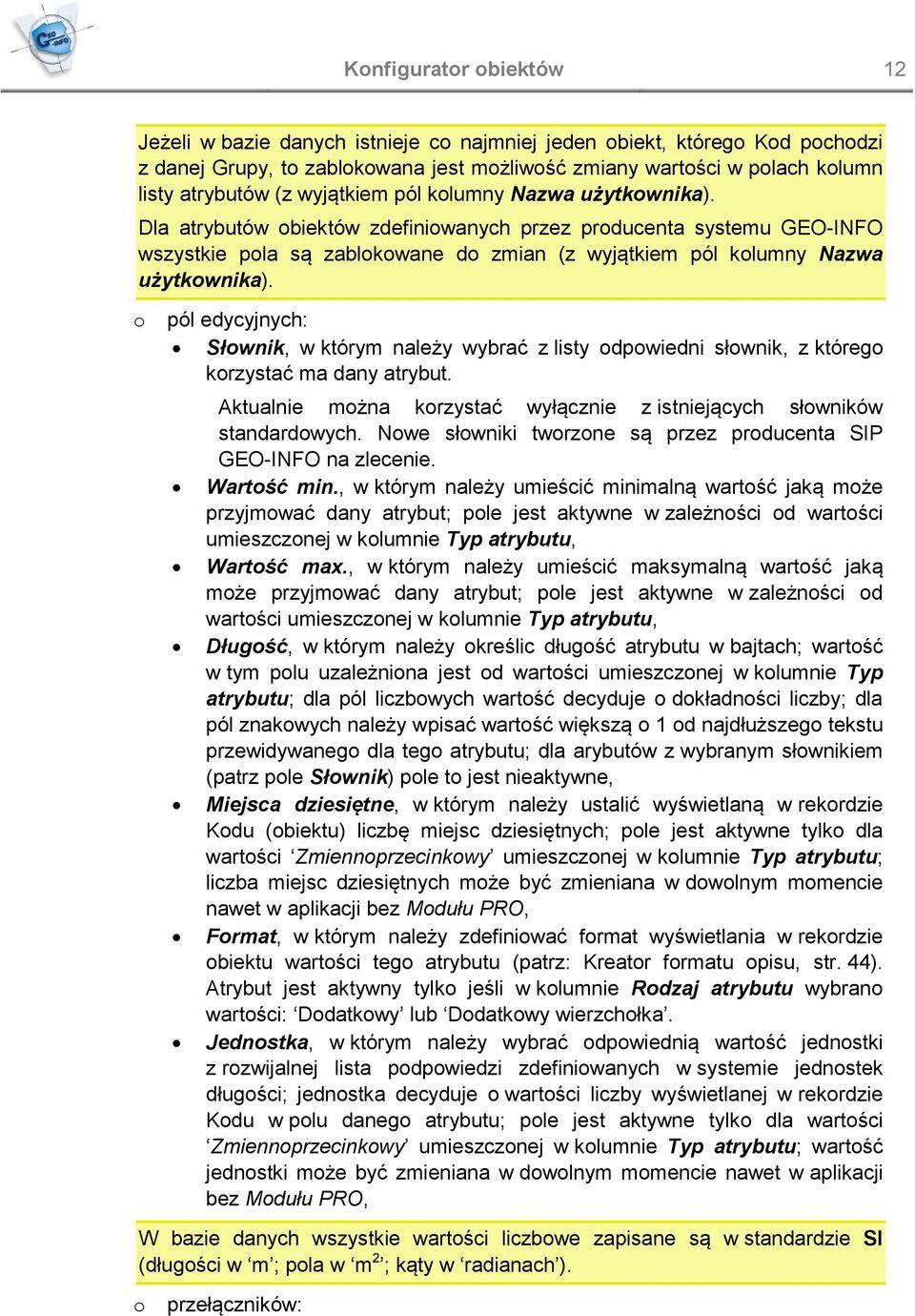

12 Konfigurator obiektów 12 Jeżeli w bazie danych istnieje co najmniej jeden obiekt, którego Kod pochodzi z danej Grupy, to zablokowana jest możliwość zmiany wartości w polach kolumn listy atrybutów (z wyjątkiem pól kolumny Nazwa użytkownika). Dla atrybutów obiektów zdefiniowanych przez producenta systemu GEO-INFO wszystkie pola są zablokowane do zmian (z wyjątkiem pól kolumny Nazwa użytkownika). o pól edycyjnych: Słownik, w którym należy wybrać z listy odpowiedni słownik, z którego korzystać ma dany atrybut. Aktualnie można korzystać wyłącznie z istniejących słowników standardowych. Nowe słowniki tworzone są przez producenta SIP GEO-INFO na zlecenie. Wartość min., w którym należy umieścić minimalną wartość jaką może przyjmować dany atrybut; pole jest aktywne w zależności od wartości umieszczonej w kolumnie Typ atrybutu, Wartość max., w którym należy umieścić maksymalną wartość jaką może przyjmować dany atrybut; pole jest aktywne w zależności od wartości umieszczonej w kolumnie Typ atrybutu, Długość, w którym należy określic długość atrybutu w bajtach; wartość w tym polu uzależniona jest od wartości umieszczonej w kolumnie Typ atrybutu; dla pól liczbowych wartość decyduje o dokładności liczby; dla pól znakowych należy wpisać wartość większą o 1 od najdłuższego tekstu przewidywanego dla tego atrybutu; dla arybutów z wybranym słownikiem (patrz pole Słownik) pole to jest nieaktywne, Miejsca dziesiętne, w którym należy ustalić wyświetlaną w rekordzie Kodu (obiektu) liczbę miejsc dziesiętnych; pole jest aktywne tylko dla wartości Zmiennoprzecinkowy umieszczonej w kolumnie Typ atrybutu; liczba miejsc dziesiętnych może być zmieniana w dowolnym momencie nawet w aplikacji bez Modułu PRO, Format, w którym należy zdefiniować format wyświetlania w rekordzie obiektu wartości tego atrybutu (patrz: Kreator formatu opisu, str. 44). Atrybut jest aktywny tylko jeśli w kolumnie Rodzaj atrybutu wybrano wartości: Dodatkowy lub Dodatkowy wierzchołka. Jednostka, w którym należy wybrać odpowiednią wartość jednostki z rozwijalnej lista podpowiedzi zdefiniowanych w systemie jednostek długości; jednostka decyduje o wartości liczby wyświetlanej w rekordzie Kodu w polu danego atrybutu; pole jest aktywne tylko dla wartości Zmiennoprzecinkowy umieszczonej w kolumnie Typ atrybutu; wartość jednostki może być zmieniana w dowolnym momencie nawet w aplikacji bez Modułu PRO, W bazie danych wszystkie wartości liczbowe zapisane są w standardzie SI (długości w m ; pola w m 2 ; kąty w radianach ). o przełączników:

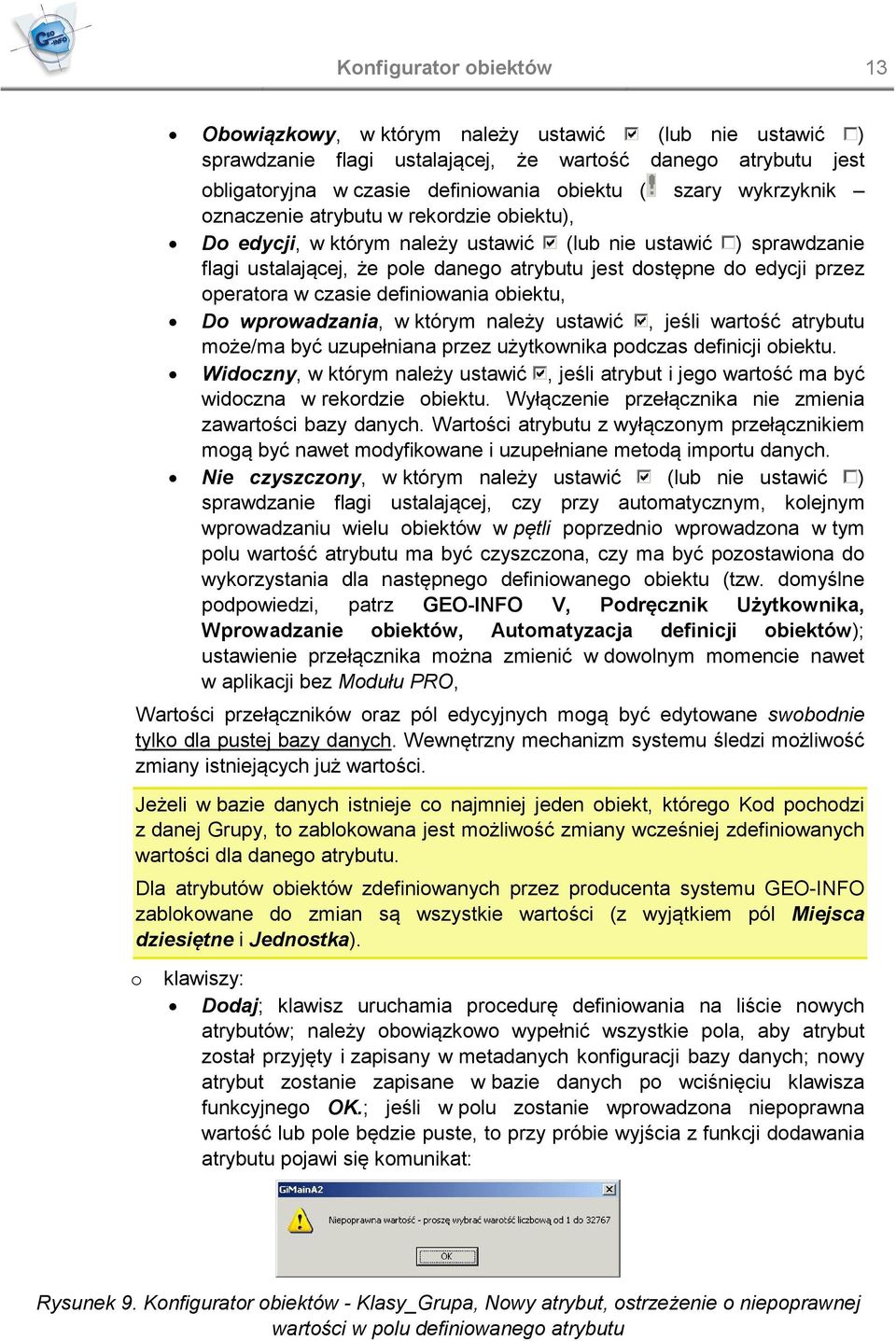

13 Konfigurator obiektów 13 Obowiązkowy, w którym należy ustawić (lub nie ustawić ) sprawdzanie flagi ustalającej, że wartość danego atrybutu jest obligatoryjna w czasie definiowania obiektu ( szary wykrzyknik oznaczenie atrybutu w rekordzie obiektu), Do edycji, w którym należy ustawić (lub nie ustawić ) sprawdzanie flagi ustalającej, że pole danego atrybutu jest dostępne do edycji przez operatora w czasie definiowania obiektu, Do wprowadzania, w którym należy ustawić, jeśli wartość atrybutu może/ma być uzupełniana przez użytkownika podczas definicji obiektu. Widoczny, w którym należy ustawić, jeśli atrybut i jego wartość ma być widoczna w rekordzie obiektu. Wyłączenie przełącznika nie zmienia zawartości bazy danych. Wartości atrybutu z wyłączonym przełącznikiem mogą być nawet modyfikowane i uzupełniane metodą importu danych. Nie czyszczony, w którym należy ustawić (lub nie ustawić ) sprawdzanie flagi ustalającej, czy przy automatycznym, kolejnym wprowadzaniu wielu obiektów w pętli poprzednio wprowadzona w tym polu wartość atrybutu ma być czyszczona, czy ma być pozostawiona do wykorzystania dla następnego definiowanego obiektu (tzw. domyślne podpowiedzi, patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektów, Automatyzacja definicji obiektów); ustawienie przełącznika można zmienić w dowolnym momencie nawet w aplikacji bez Modułu PRO, Wartości przełączników oraz pól edycyjnych mogą być edytowane swobodnie tylko dla pustej bazy danych. Wewnętrzny mechanizm systemu śledzi możliwość zmiany istniejących już wartości. Jeżeli w bazie danych istnieje co najmniej jeden obiekt, którego Kod pochodzi z danej Grupy, to zablokowana jest możliwość zmiany wcześniej zdefiniowanych wartości dla danego atrybutu. Dla atrybutów obiektów zdefiniowanych przez producenta systemu GEO-INFO zablokowane do zmian są wszystkie wartości (z wyjątkiem pól Miejsca dziesiętne i Jednostka). o klawiszy: Dodaj; klawisz uruchamia procedurę definiowania na liście nowych atrybutów; należy obowiązkowo wypełnić wszystkie pola, aby atrybut został przyjęty i zapisany w metadanych konfiguracji bazy danych; nowy atrybut zostanie zapisane w bazie danych po wciśnięciu klawisza funkcyjnego OK.; jeśli w polu zostanie wprowadzona niepoprawna wartość lub pole będzie puste, to przy próbie wyjścia z funkcji dodawania atrybutu pojawi się komunikat: Rysunek 9. Konfigurator obiektów - Klasy_Grupa, Nowy atrybut, ostrzeżenie o niepoprawnej wartości w polu definiowanego atrybutu

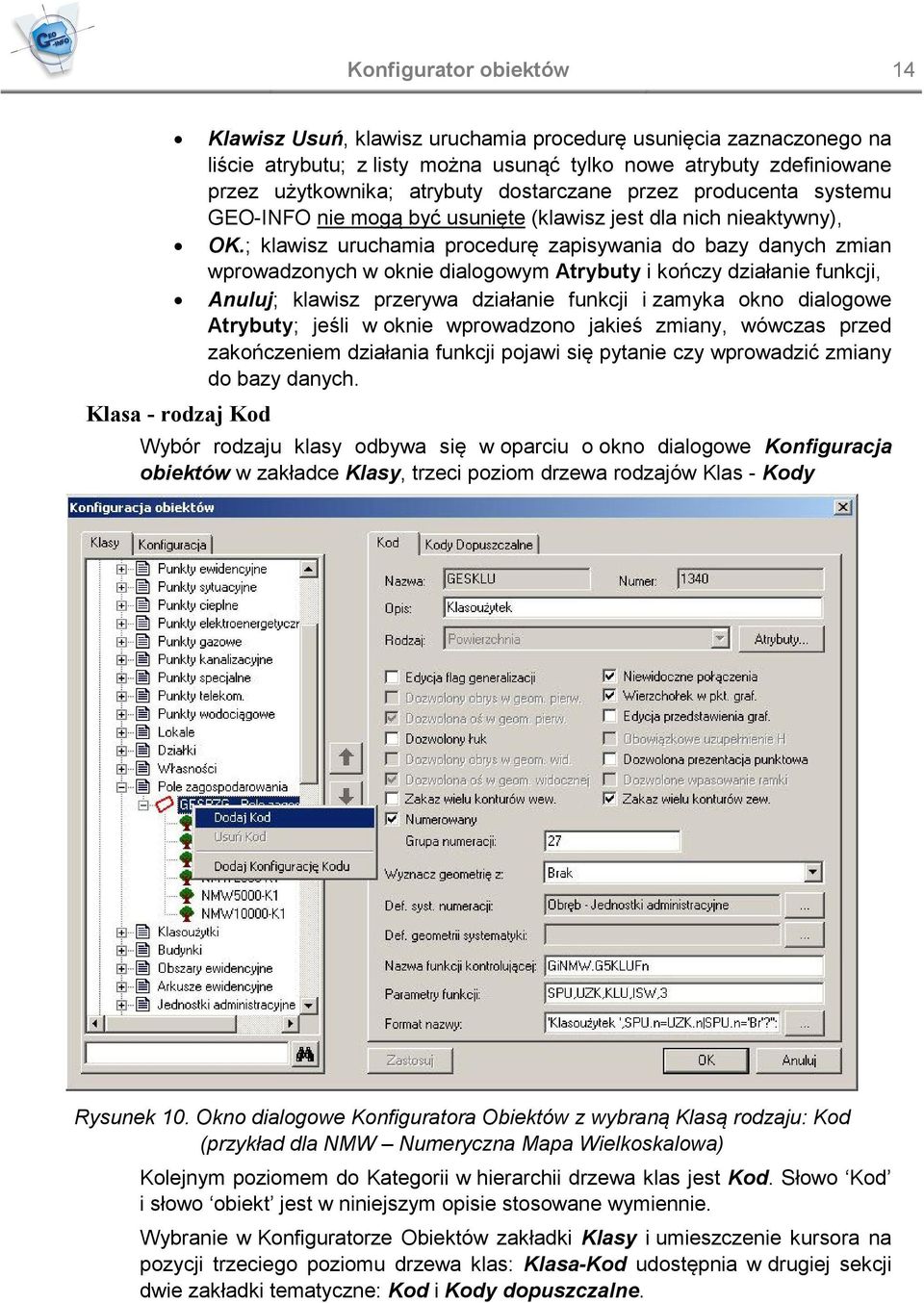

14 Konfigurator obiektów 14 Klawisz Usuń, klawisz uruchamia procedurę usunięcia zaznaczonego na liście atrybutu; z listy można usunąć tylko nowe atrybuty zdefiniowane przez użytkownika; atrybuty dostarczane przez producenta systemu GEO-INFO nie mogą być usunięte (klawisz jest dla nich nieaktywny), OK.; klawisz uruchamia procedurę zapisywania do bazy danych zmian wprowadzonych w oknie dialogowym Atrybuty i kończy działanie funkcji, Anuluj; klawisz przerywa działanie funkcji i zamyka okno dialogowe Atrybuty; jeśli w oknie wprowadzono jakieś zmiany, wówczas przed zakończeniem działania funkcji pojawi się pytanie czy wprowadzić zmiany do bazy danych. Klasa - rodzaj Kod Wybór rodzaju klasy odbywa się w oparciu o okno dialogowe Konfiguracja obiektów w zakładce Klasy, trzeci poziom drzewa rodzajów Klas - Kody Rysunek 10. Okno dialogowe Konfiguratora Obiektów z wybraną Klasą rodzaju: Kod (przykład dla NMW Numeryczna Mapa Wielkoskalowa) Kolejnym poziomem do Kategorii w hierarchii drzewa klas jest Kod. Słowo Kod i słowo obiekt jest w niniejszym opisie stosowane wymiennie. Wybranie w Konfiguratorze Obiektów zakładki Klasy i umieszczenie kursora na pozycji trzeciego poziomu drzewa klas: Klasa-Kod udostępnia w drugiej sekcji dwie zakładki tematyczne: Kod i Kody dopuszczalne.

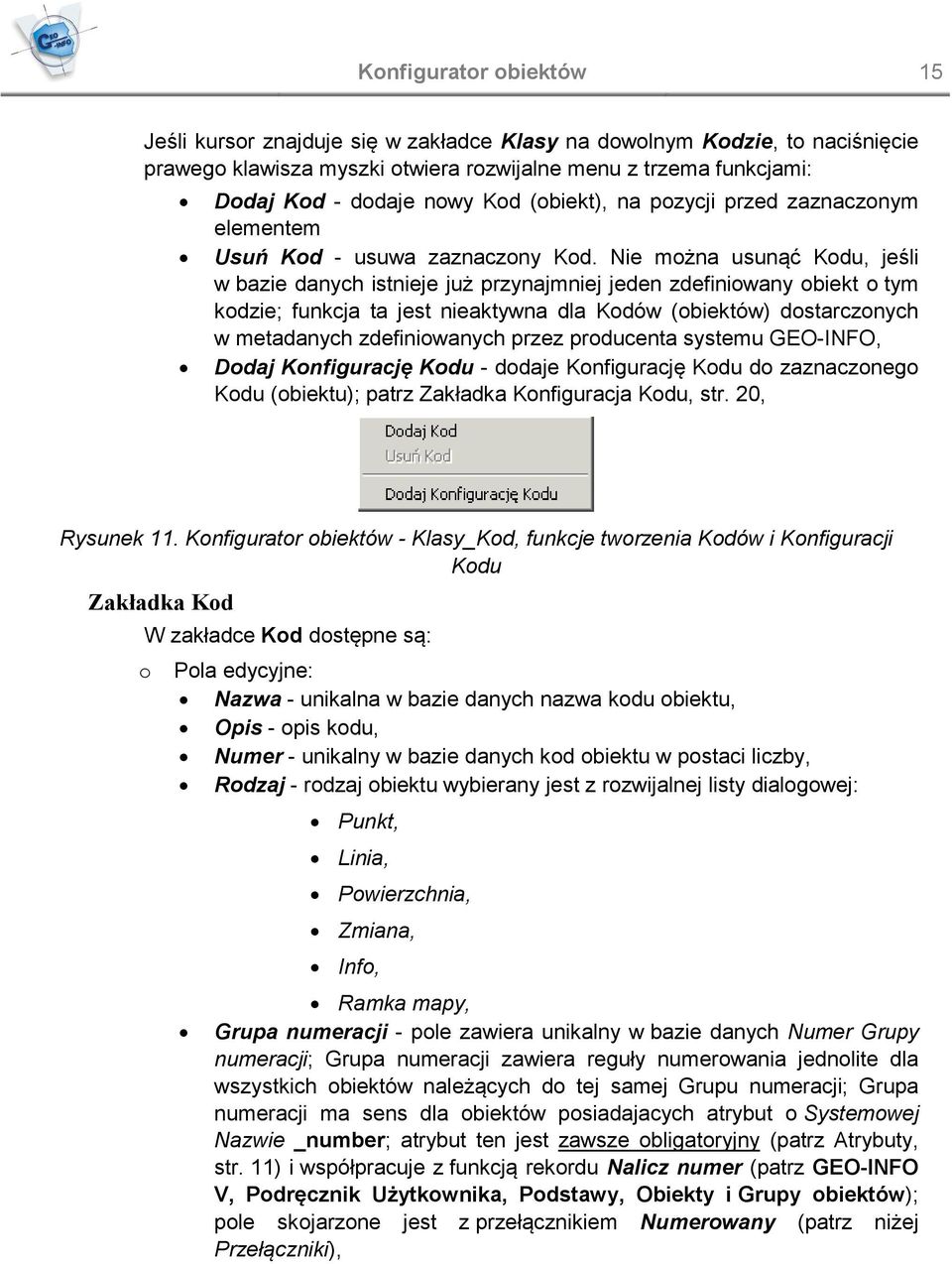

15 Konfigurator obiektów 15 Jeśli kursor znajduje się w zakładce Klasy na dowolnym Kodzie, to naciśnięcie prawego klawisza myszki otwiera rozwijalne menu z trzema funkcjami: Dodaj Kod - dodaje nowy Kod (obiekt), na pozycji przed zaznaczonym elementem Usuń Kod - usuwa zaznaczony Kod. Nie można usunąć Kodu, jeśli w bazie danych istnieje już przynajmniej jeden zdefiniowany obiekt o tym kodzie; funkcja ta jest nieaktywna dla Kodów (obiektów) dostarczonych w metadanych zdefiniowanych przez producenta systemu GEO-INFO, Dodaj Konfigurację Kodu - dodaje Konfigurację Kodu do zaznaczonego Kodu (obiektu); patrz Zakładka Konfiguracja Kodu, str. 20, Rysunek 11. Konfigurator obiektów - Klasy_Kod, funkcje tworzenia Kodów i Konfiguracji Kodu Zakładka Kod W zakładce Kod dostępne są: o Pola edycyjne: Nazwa - unikalna w bazie danych nazwa kodu obiektu, Opis - opis kodu, Numer - unikalny w bazie danych kod obiektu w postaci liczby, Rodzaj - rodzaj obiektu wybierany jest z rozwijalnej listy dialogowej: Punkt, Linia, Powierzchnia, Zmiana, Info, Ramka mapy, Grupa numeracji - pole zawiera unikalny w bazie danych Numer Grupy numeracji; Grupa numeracji zawiera reguły numerowania jednolite dla wszystkich obiektów należących do tej samej Grupu numeracji; Grupa numeracji ma sens dla obiektów posiadajacych atrybut o Systemowej Nazwie _number; atrybut ten jest zawsze obligatoryjny (patrz Atrybuty, str. 11) i współpracuje z funkcją rekordu Nalicz numer (patrz GEO-INFO V, Podręcznik Użytkownika, Podstawy, Obiekty i Grupy obiektów); pole skojarzone jest z przełącznikiem Numerowany (patrz niżej Przełączniki),

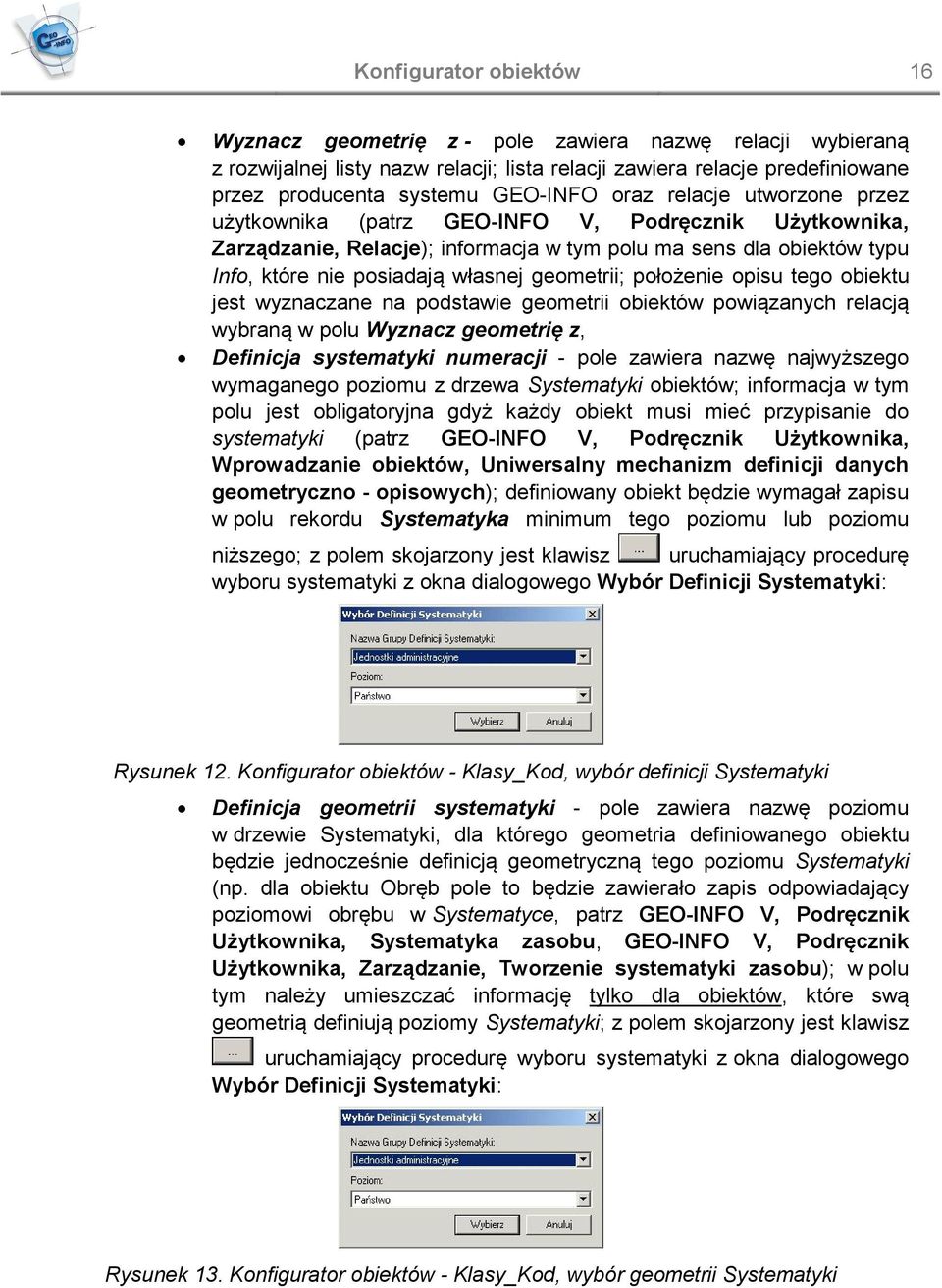

16 Konfigurator obiektów 16 Wyznacz geometrię z - pole zawiera nazwę relacji wybieraną z rozwijalnej listy nazw relacji; lista relacji zawiera relacje predefiniowane przez producenta systemu GEO-INFO oraz relacje utworzone przez użytkownika (patrz GEO-INFO V, Podręcznik Użytkownika, Zarządzanie, Relacje); informacja w tym polu ma sens dla obiektów typu Info, które nie posiadają własnej geometrii; położenie opisu tego obiektu jest wyznaczane na podstawie geometrii obiektów powiązanych relacją wybraną w polu Wyznacz geometrię z, Definicja systematyki numeracji - pole zawiera nazwę najwyższego wymaganego poziomu z drzewa Systematyki obiektów; informacja w tym polu jest obligatoryjna gdyż każdy obiekt musi mieć przypisanie do systematyki (patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektów, Uniwersalny mechanizm definicji danych geometryczno - opisowych); definiowany obiekt będzie wymagał zapisu w polu rekordu Systematyka minimum tego poziomu lub poziomu niższego; z polem skojarzony jest klawisz uruchamiający procedurę wyboru systematyki z okna dialogowego Wybór Definicji Systematyki: Rysunek 12. Konfigurator obiektów - Klasy_Kod, wybór definicji Systematyki Definicja geometrii systematyki - pole zawiera nazwę poziomu w drzewie Systematyki, dla którego geometria definiowanego obiektu będzie jednocześnie definicją geometryczną tego poziomu Systematyki (np. dla obiektu Obręb pole to będzie zawierało zapis odpowiadający poziomowi obrębu w Systematyce, patrz GEO-INFO V, Podręcznik Użytkownika, Systematyka zasobu, GEO-INFO V, Podręcznik Użytkownika, Zarządzanie, Tworzenie systematyki zasobu); w polu tym należy umieszczać informację tylko dla obiektów, które swą geometrią definiują poziomy Systematyki; z polem skojarzony jest klawisz uruchamiający procedurę wyboru systematyki z okna dialogowego Wybór Definicji Systematyki: Rysunek 13. Konfigurator obiektów - Klasy_Kod, wybór geometrii Systematyki

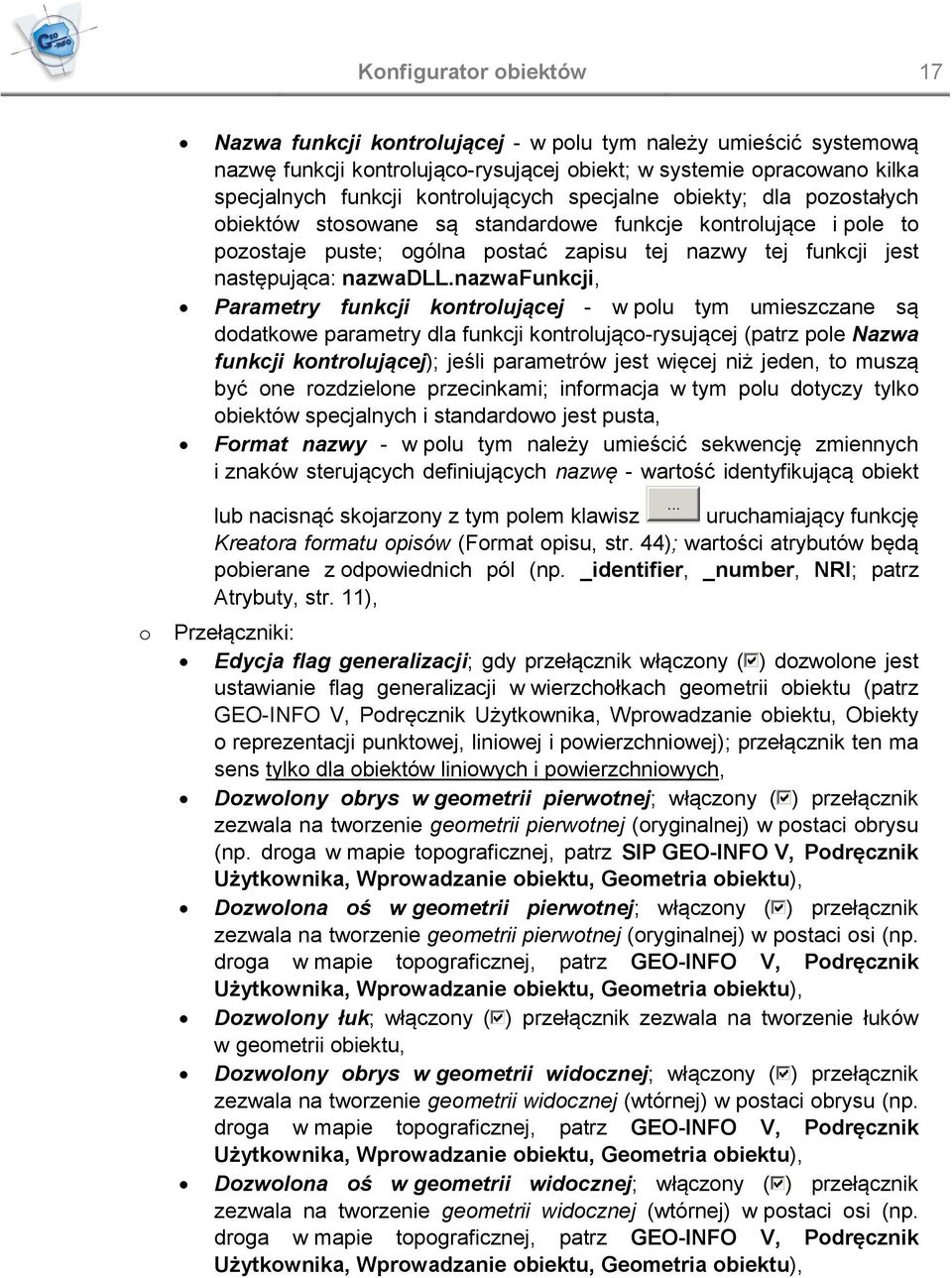

17 Konfigurator obiektów 17 Nazwa funkcji kontrolującej - w polu tym należy umieścić systemową nazwę funkcji kontrolująco-rysującej obiekt; w systemie opracowano kilka specjalnych funkcji kontrolujących specjalne obiekty; dla pozostałych obiektów stosowane są standardowe funkcje kontrolujące i pole to pozostaje puste; ogólna postać zapisu tej nazwy tej funkcji jest następująca: nazwadll.nazwafunkcji, Parametry funkcji kontrolującej - w polu tym umieszczane są dodatkowe parametry dla funkcji kontrolująco-rysującej (patrz pole Nazwa funkcji kontrolującej); jeśli parametrów jest więcej niż jeden, to muszą być one rozdzielone przecinkami; informacja w tym polu dotyczy tylko obiektów specjalnych i standardowo jest pusta, Format nazwy - w polu tym należy umieścić sekwencję zmiennych i znaków sterujących definiujących nazwę - wartość identyfikującą obiekt lub nacisnąć skojarzony z tym polem klawisz uruchamiający funkcję Kreatora formatu opisów (Format opisu, str. 44); wartości atrybutów będą pobierane z odpowiednich pól (np. _identifier, _number, NRI; patrz Atrybuty, str. 11), o Przełączniki: Edycja flag generalizacji; gdy przełącznik włączony ( ) dozwolone jest ustawianie flag generalizacji w wierzchołkach geometrii obiektu (patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Obiekty o reprezentacji punktowej, liniowej i powierzchniowej); przełącznik ten ma sens tylko dla obiektów liniowych i powierzchniowych, Dozwolony obrys w geometrii pierwotnej; włączony ( ) przełącznik zezwala na tworzenie geometrii pierwotnej (oryginalnej) w postaci obrysu (np. droga w mapie topograficznej, patrz SIP GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Geometria obiektu), Dozwolona oś w geometrii pierwotnej; włączony ( ) przełącznik zezwala na tworzenie geometrii pierwotnej (oryginalnej) w postaci osi (np. droga w mapie topograficznej, patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Geometria obiektu), Dozwolony łuk; włączony ( ) przełącznik zezwala na tworzenie łuków w geometrii obiektu, Dozwolony obrys w geometrii widocznej; włączony ( ) przełącznik zezwala na tworzenie geometrii widocznej (wtórnej) w postaci obrysu (np. droga w mapie topograficznej, patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Geometria obiektu), Dozwolona oś w geometrii widocznej; włączony ( ) przełącznik zezwala na tworzenie geometrii widocznej (wtórnej) w postaci osi (np. droga w mapie topograficznej, patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Geometria obiektu),

18 Konfigurator obiektów 18 Niewidoczne połączenia; włączony ( ) przełącznik zezwala na tworzenie niewidocznych na mapie fragmentów geometrii obiektu (np. dla obiektów, których geometria pokrywa się fragmentami: granica lasu i oś drogi polnej; patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie, Obiekty o reprezentacji punktowej, liniowej i powierzchniowej), Wierzchołek w punkcie graficznym; włączony ( ) przełącznik zezwala na umieszczanie w wierzchołku definicji geometrii obiektu zwykłego punktu załamania tzw. Punktu XY; reprezentacja takiego punktu w bazie danych sprowadza się tylko do współrzędnych X i Y; patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie, Obiekty o reprezentacji punktowej, liniowej i powierzchniowej, Edycja przedstawienia graficznego; włączony ( ) przełącznik zezwala na zmianę parametrów grafiki obiektu przedstawianych w postaci symboli (patrz także GEO-INFO V, Podręcznik Użytkownika, Redakcja mapy, Redakcja symboli), Obowiązkowe uzupełnienie H; włączony ( ) przełącznik ustawia obligatoryjny wymóg wprowadzania wartości współrzędnej H w geometrii obiektu punktowego, Dozwolona prezentacja punktowa; włączony ( ) przełącznik zezwala na definiowanie geometrii obiektu powierzchniowego także w postaci obiektu punktowego (np. budynek w mapie topograficznej standardowo definiowany jako obiekt powierzchniowy przy zbyt małych rozmiarach powinien być zdefiniowany jako obiekt punktowy w postaci symbolu), Dozwolone wpasowanie ramki; przełącznik przeznaczony wyłącznie dla obiektu Ramka; gdy przełącznik włączony ( ) zezwala na definiowanie parametrów wpasowania (skręcenia) obiektu Ramka (patrz: System Informacji Przestrzennej, Podręcznik Użytkownika, Zarządzanie wpasowaniem Arkuszy), Zakaz wielu konturów wew.; włączony ( ) przełącznik nie zezwala na definiowanie geometrii obiektu powierzchniowego z enklawami wewnętrznymi, Zakaz wielu konturów zew.; włączony ( ) przełącznik nie zezwala na definiowanie geometrii obiektu powierzchniowego z enklawami zewnętrznymi, Numerowany; włączony ( ) przełącznik ustala, że obiekt będzie obligatoryjnie wymagał numeru (obiekt posiada atrybut o Systemowej Nazwie _number, patrz Atrybuty, str. 11) i będzie podlegał zasadom numeracji ustalonym w Grupie numeracji, (patrz wyżej Pola edycyjne Grupa numeracji). o Klawisze funkcyjne: Atrybuty ; uruchamiający procedurę definiowania dodatkowych atrybutów obiektu, różnych od atrybutów dla całej Grupy, do której należy Kod (obiekt); patrz Atrybuty, str. 11, Zastosuj; zapisujący do bazy danych wartości parametrów okna dialogowego Konfiguracja Obiektów (metadane), OK.; kończący działanie procedury definiowania obiektu,

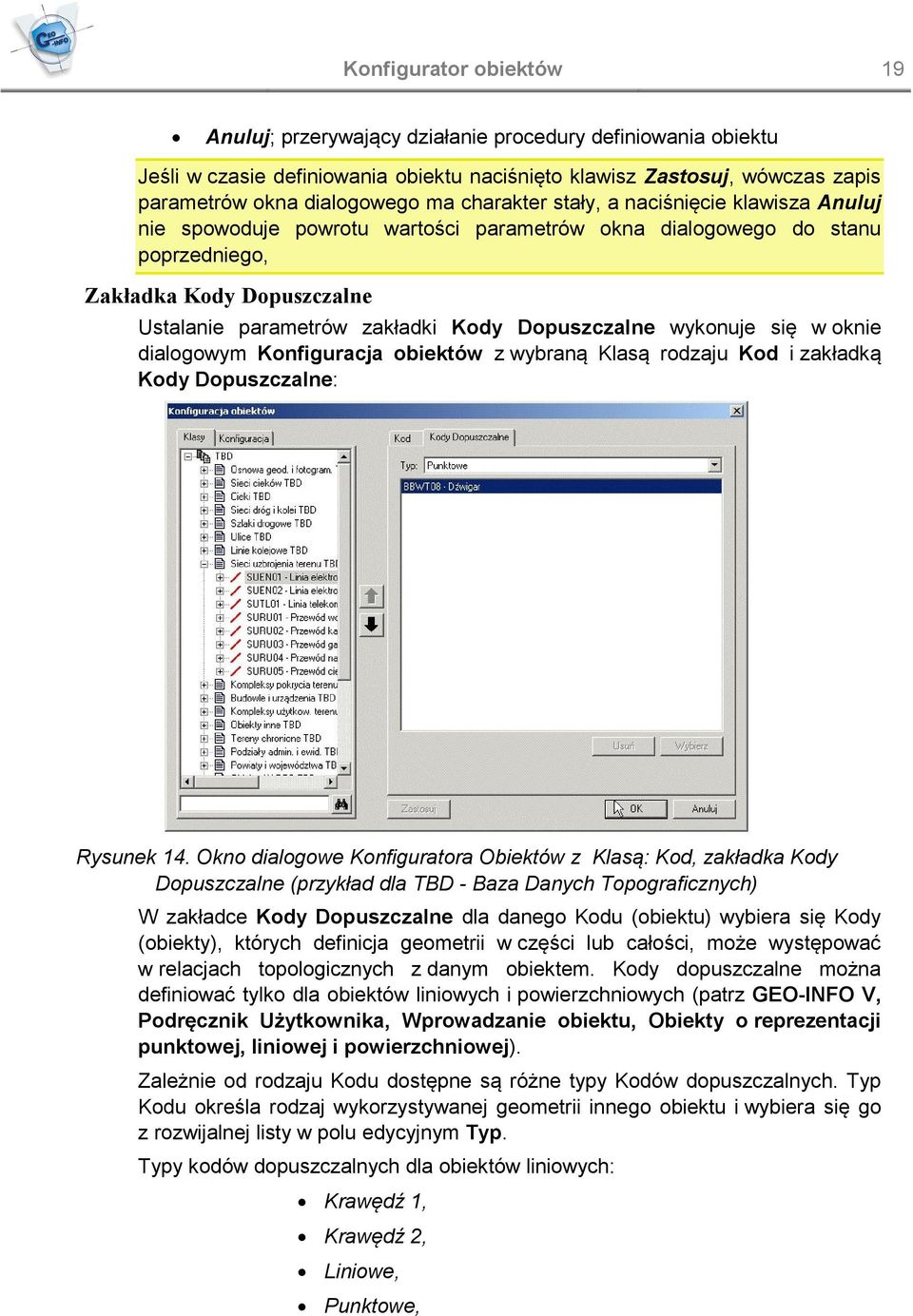

19 Konfigurator obiektów 19 Anuluj; przerywający działanie procedury definiowania obiektu Jeśli w czasie definiowania obiektu naciśnięto klawisz Zastosuj, wówczas zapis parametrów okna dialogowego ma charakter stały, a naciśnięcie klawisza Anuluj nie spowoduje powrotu wartości parametrów okna dialogowego do stanu poprzedniego, Zakładka Kody Dopuszczalne Ustalanie parametrów zakładki Kody Dopuszczalne wykonuje się w oknie dialogowym Konfiguracja obiektów z wybraną Klasą rodzaju Kod i zakładką Kody Dopuszczalne: Rysunek 14. Okno dialogowe Konfiguratora Obiektów z Klasą: Kod, zakładka Kody Dopuszczalne (przykład dla TBD - Baza Danych Topograficznych) W zakładce Kody Dopuszczalne dla danego Kodu (obiektu) wybiera się Kody (obiekty), których definicja geometrii w części lub całości, może występować w relacjach topologicznych z danym obiektem. Kody dopuszczalne można definiować tylko dla obiektów liniowych i powierzchniowych (patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Obiekty o reprezentacji punktowej, liniowej i powierzchniowej). Zależnie od rodzaju Kodu dostępne są różne typy Kodów dopuszczalnych. Typ Kodu określa rodzaj wykorzystywanej geometrii innego obiektu i wybiera się go z rozwijalnej listy w polu edycyjnym Typ. Typy kodów dopuszczalnych dla obiektów liniowych: Krawędź 1, Krawędź 2, Liniowe, Punktowe,

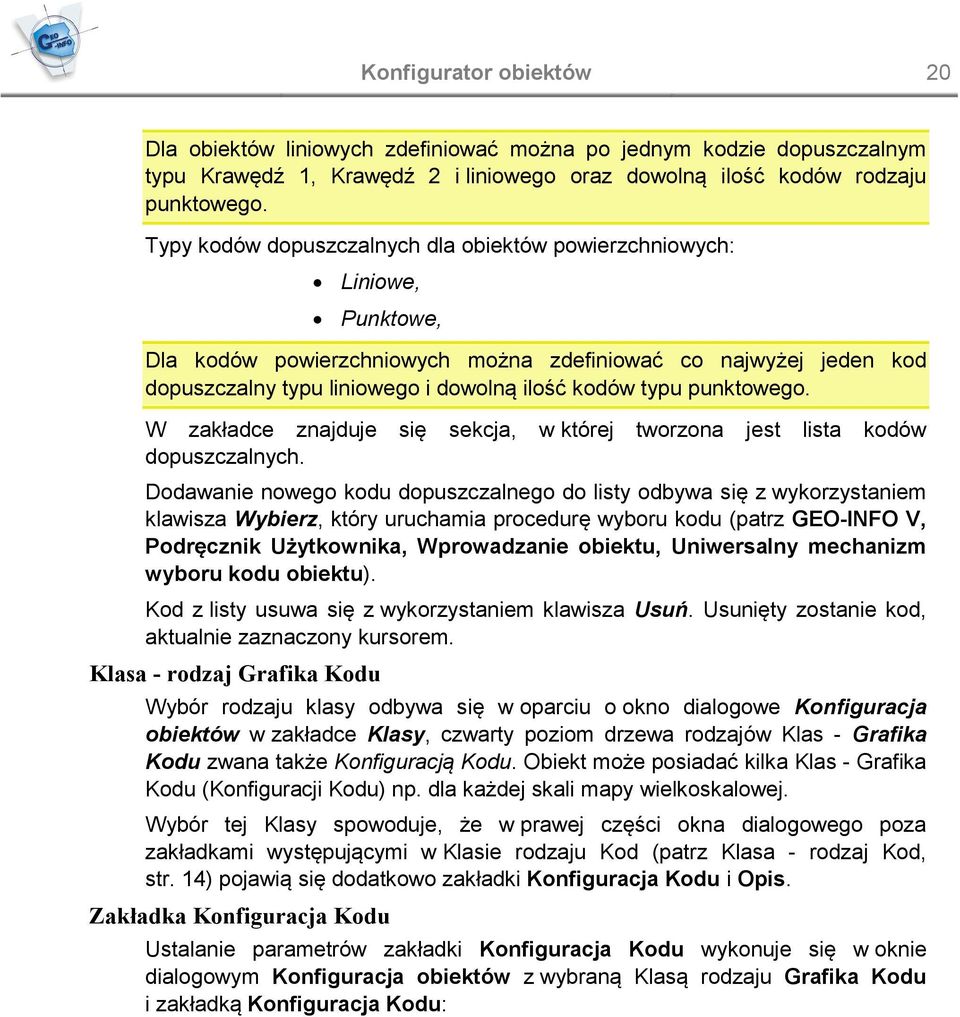

20 Konfigurator obiektów 20 Dla obiektów liniowych zdefiniować można po jednym kodzie dopuszczalnym typu Krawędź 1, Krawędź 2 i liniowego oraz dowolną ilość kodów rodzaju punktowego. Typy kodów dopuszczalnych dla obiektów powierzchniowych: Liniowe, Punktowe, Dla kodów powierzchniowych można zdefiniować co najwyżej jeden kod dopuszczalny typu liniowego i dowolną ilość kodów typu punktowego. W zakładce znajduje się sekcja, w której tworzona jest lista kodów dopuszczalnych. Dodawanie nowego kodu dopuszczalnego do listy odbywa się z wykorzystaniem klawisza Wybierz, który uruchamia procedurę wyboru kodu (patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Uniwersalny mechanizm wyboru kodu obiektu). Kod z listy usuwa się z wykorzystaniem klawisza Usuń. Usunięty zostanie kod, aktualnie zaznaczony kursorem. Klasa - rodzaj Grafika Kodu Wybór rodzaju klasy odbywa się w oparciu o okno dialogowe Konfiguracja obiektów w zakładce Klasy, czwarty poziom drzewa rodzajów Klas - Grafika Kodu zwana także Konfiguracją Kodu. Obiekt może posiadać kilka Klas - Grafika Kodu (Konfiguracji Kodu) np. dla każdej skali mapy wielkoskalowej. Wybór tej Klasy spowoduje, że w prawej części okna dialogowego poza zakładkami występującymi w Klasie rodzaju Kod (patrz Klasa - rodzaj Kod, str. 14) pojawią się dodatkowo zakładki Konfiguracja Kodu i Opis. Zakładka Konfiguracja Kodu Ustalanie parametrów zakładki Konfiguracja Kodu wykonuje się w oknie dialogowym Konfiguracja obiektów z wybraną Klasą rodzaju Grafika Kodu i zakładką Konfiguracja Kodu:

21 Konfigurator obiektów 21 Rysunek 15. Okno dialogowe Konfiguratora Obiektów z Klasą: Grafika Kodu, zakładka Konfiguracja Kodu (przykład dla TBD - Baza Danych Topograficznych) Zakładka Konfiguracja Kodu umożliwia definiowanie cech prezentacji graficznej obiektu o wybranym kodzie w określonej Konfiguracji. Poniżej poziomu (trzeciego) drzewa Klasa-rodzaj Kod wyświetlane są wszystkie zdefiniowane dla tego Kodu (obiektu) Konfiguracje Kodu (poziom czwarty drzewa Klasa-rodzaj Grafika Kodu). Dodaj/Usuń konfigurację kodu. Jeżeli wybranym elementem na drzewie Klas jest Kod (poziom trzeci) lub jedna z jego wcześniej zdefiniowanych konfiguracji (poziom czwarty), po naciśnięciu prawego klawisza pojawi się menu z wybranymi funkcjami dla Konfiguracji Kodów. Rysunek 16. Konfigurator obiektów - Klasy_Grafika Kodu, funkcje dodawania i usuwania Konfiguracji Kodu Aby dodać konfigurację należy wybrać z menu pozycję Dodaj Konfigurację Kodu, która uruchomi dialog z listą dostępnych konfiguracji. Rysunek 17. Konfigurator obiektów - Klasy_Grafika Kodu, wybór konfiguracji systemowej podczas dodawania nowej Konfiguracji Kodu Lista zależna jest od zdefiniowanych w systemie zbiorów konfiguracji obiektów dla różnych skal mapy (patrz Drzewo Konfiguracji, str. 29). Para Kod i Konfiguracja są unikalne.

22 Konfigurator obiektów 22 Aby usunąć daną konfigurację kodu należy wybrać z menu pozycję Usuń Konfigurację Kodu. Zaznaczony na drzewie Klas element Grafiki Kodu zostanie trwale usunięty. Definiowanie Konfiguracji kodu W zakładce Konfiguracja Kodu można ustalać następujące parametry: Pole edycyjne Warstwa - domyślna nazwa warstwy graficznej, na której prezentowany będzie obiekt z danym kodem, Pole edycyjne Typ Linii - domyślny typ linii grafiki obiektu związanej z danym kodem; typ linii wybierany jest z rozwijalnej listy Typów linii zdefiniowanych wcześniej w stosowanym edytorze graficznym (np. AutoCAD; sposób definiowania typów linii patrz podręcznik użytkownika dla stosowanego w systemie edytora graficznego), Pole edycyjne Grubość - ustala grubość linii dla definiowanej grafiki, Klawisz funkcyjny Kolor - ustala kolor definiowanej grafiki; naciśnięcie klawisza koloru uruchamia procedurę wyboru i definicji kolorów (patrz także GEO-INFO V, Podręcznik Użytkownika, Prowadzenie rejestru operatorów, Definiowanie konfiguracji parametrów bieżącego operatora, Rysunek Okno wyboru koloru). Pole edycyjne Hierarchia - wartość w tym polu ustala poziom rysowania grafiki w bieżącym edytorze graficznym (funkcja Poziom patrz Podręcznik użytkownika stosowanego w systemie edytora graficznego np. AutoCAD); jest to tzw. wysokość, na której będzie się umieszczała grafika obiektu; poziom grafiki określa hierarchię wzajemnego przykrywania się grafiki obiektów, Przełącznik Przezroczystość - jeśli jest włączony ( ) ustala, że grafika obiektu powierzchniowego lub liniowego w obrysie będzie przezroczysta (nie będzie posiadać podkładki, nie będzie przysłaniać innych obiektów), Automatyczna generalizacja geometrii obiektu W zakładce Konfiguracja Kodu występują dwa parametry sterujące automatyczną generalizacją (patrz także Zakładka Kod, str. 15, przełącznik Dozwolona prezentacja punktowa): Pole edycyjne Wartość graniczna na szerokość - wartość w tym polu ustala najmniejszą, graniczną szerokość obiektu liniowego lub najmniejszy, krótszy bok prostokąta obejmującego geometrię obiektu powierzchniowego; jeśli geometria dla danego obiektu będzie mniejsza od wartości tego parametru, wówczas nastapi automatyczna generalizacja do symbolu o geometrii liniowej dla obiektu liniowego i geometri punktowej dla obiektu powierzchniowego; współrzędna wstawienia symbolu to środek ciężkości geometrii generalizowanego obiektu; jeżeli wartość tego parametru nie zostanie określona to obiekt nie będzie podlegał mechanizmom automatycznej generalizacji,

23 Konfigurator obiektów 23 Zakładka Opis Pole edycyjne Wartość graniczna na długość - wartość w tym polu ustala najmniejszą, graniczną długość obiektu liniowego lub najmniejszy, dłuższy bok prostokąta obejmującego geometrię obiektu powierzchniowego; jeśli geometria dla danego obiektu będzie mniejsza od wartości tego parametru, wówczas nastapi automatyczna generalizacja do symbolu o geometrii liniowej dla obiektu liniowego i geometri punktowej dla obiektu powierzchniowego; współrzędna wstawienia symbolu to środek ciężkości geometrii generalizowanego obiektu; jeżeli wartość tego parametru nie zostanie określona to obiekt nie będzie podlegał mechanizmom automatycznej generalizacji, Segment Definicje Grafiki - definiuje grafikę obiektów po generalizacji (patrz DRZEWO KONFIGURACJI, str. 29) o o o o Podstawowa, Symboliczna, Szerokość, Długość, Zakładka Opis umożliwia zarządzanie opisami wyświetlanymi na mapie dla wybranego Kodu (obiektu) w danej Konfiguracji Kodu. W każdej Konfiguracji Kodu można zdefiniować dowolną ilość opisów. Poniżej poziomu (trzeciego) drzewa Klasa-rodzaj Kod wyświetlane są wszystkie zdefiniowane dla tego Kodu (obiektu) Opisy (poziom czwarty drzewa Klasa-rodzaj Grafika Kodu). Ustalanie parametrów zakładki Opis wykonuje się w oknie dialogowym Konfiguracja obiektów z wybraną Klasą rodzaju Grafika Kodu i zakładką Opis:

24 Konfigurator obiektów 24 Rysunek 18. Okno dialogowe Konfiguratora Obiektów z Klasą: Grafika Kodu, zakładka Opis (przykład dla NMW Numeryczna Mapa Wielkoskalowa) Aby zdefiniować parametry nowego opisu należy: użyć klawisza funkcyjnego Dodaj ustalić parametry Opisu: (podpowiadają się parametry Opisu aktualnie zaznaczonego na liście; czyszczone jest jedynie pole edycyjne Format opisu: ) Kolumna listy opisów - Widoczny; zaznaczenie ( ) tego parametru ustala, że w danej Konfiguracji Kodu ten opis ma być widoczny na mapie. Jeżeli na liście opisów znajduje się więcej niż jeden opis z tym samym numerem (patrz parametr w kolumnie Numer), to tylko jeden z nich może mieć ustawioną cechę Widoczny Kolumna listy opisów - Numer; numer porządkowy opisu; może istnieć wiele Wariantów opisów w ramach jednego Numeru opisu (patrz parametr w kolumnie Wariant), Kolumna listy opisów - Wariant; wartość ta naliczana jest automatycznie; jeśli występuje ponownie ten sam numer w kolumnie Numer wówczas automatycznie zmienia się numer Wariantu; może wystąpić wiele Wariantów tego samego Numeru opisu (patrz parametr w kolumnie Numer), Para wartości parametrów Numer i Wariant jest unikalna dla danej Konfiguracji Kodu (np. skali mapy). Nie może być dwóch opisów z tym samym Numerem i tym samym Wariantem.

25 Konfigurator obiektów 25 Kolumna listy opisów - Opis; informacja o Opisie Pole edycyjne - Wysokość; wartość w tym polu określa wysokość opisu na mapie w metrach (standard SI), Pole edycyjne - Warstwa; nazwa warstwy graficznej, na której umieszczony jest opis w rysunku mapy (patrz Warstwy Podręcznik użytkownika dla aktualnie używanego edytora graficznego np. AutoCAD), Pole edycyjne - Hierarchia; hierarchia przykrywania się obiektów (i opisów); wartość w tym polu określa Poziom -wysokość położenia elementu graficznego (w tym przypadku Opisu) w rysunku - bazie graficznej (patrz Poziom Podręcznik użytkownika dla aktualnie używanego edytora graficznego np. AutoCAD), Pole edycyjne - Hierarchia podkładki; hierarchia przykrywania się obiektów (i opisów); wartość w tym polu określa Poziom -wysokość położenia Podkładki Opisu w rysunku - bazie graficznej (patrz Podręcznik użytkownika dla aktualnie używanego edytora graficznego np. AutoCAD); Podkładka to element graficzny w postaci ekranu zasłaniającego wszystkie inne elementy graficzne znajdujące się poniżej (na niższym Poziomie) niż Podkładka, Wartość w tym polu musi być mniejsza od wartości w polu Hierarchia (podkładka musi być położona niżej niż opis), Pole edycyjne - Przesunięcie X; przesunięcie Punktu wstawienia opisu wzdłuż osi X opisu względem domyślnego Punktu wstawienia opisu (patrz Pole edycyjne Punkt wstawienia) wyrażona w milimetrach na wykreślonej mapie; Oś X opisu, to kierunek prostopadły do kierunku opisu, Pole edycyjne - Przesunięcie Y; przesunięcie Punktu wstawienia opisu wzdłuż osi Y opisu względem domyślnego Punktu wstawienia opisu (patrz Pole edycyjne Punkt wstawienia) wyrażona w milimetrach na wykreślonej mapie; Oś Y opisu, to kierunek wzdłuż kierunku opisu, Pole edycyjne - Wyr. w pionie; wyrównanie w pionie, to miejsce wstawienia opisu na boku prostokąta obrysu opisu w kierunku osi X opisu; wartość wybierana jest z rozwijalnej listy zawierającej następujące pozycje: o o Środek, Góra, o Baza, Pole edycyjne - Wyr. w poziomie; wyrównanie w poziomie, to miejsce wstawienia opisu względem prostokąta obrysu obszaru opisu w kierunku osi Y opisu; wartość wybierana jest z rozwijalnej listy zawierającej następujące pozycje: o o o o Środek; (na rysunku punkt C- centrum) Prawo, Dopasuj, Wpasuj między dwa punkty

26 Konfigurator obiektów 26 G S B G góra S,C środek B baza D dolny P prawy Babajaga D C P Oś Y Rysunek 19. Prostokąt obrysu opisu Oś X Pole edycyjne - Punkt wstawienia; wartość określająca miejsce punktu wstawienia opisu względem geometrii obiektu; punkt wstawienia opisu jest miejscem w prostokącie obrysu obszaru opisu wyznaczanym przez wartości w polach edycyjnych: Wyr. w pionie i Wyr. w poziomie; wartości w tym polu są wybierane z rozwijalnej listy z pozycjami wyświetlanymi odpowiednio do rodzaju geometrii obiektu (obiekt punktowy, obiekt liniowy, obiekt powierzchniowy): Domyślny; miejsce wyliczane przez automatyczną procedurę systemu dla obiektów o geometrii punktowej, liniowej i powierzchniowej dla obiektu powierzchniowego, jest to środek ciężkości wyznaczany jako średnia matematyczna współrzędnych jego wierzchołków; dla obiektów z enklawami domyślne położenie jest zgodne z pozycją: W środku pierwszego segmentu, dla obiektu liniowego domyślne położenie jest na środku najdłuższego segmentu, W punkcie załamania o największym kącie rozwarcia; dotyczy tylko obiektów liniowych, Na początku linii; dotyczy tylko obiektów liniowych, Na końcu linii; dotyczy tylko obiektów liniowych, Na środku pierwszego segmentu; dotyczy tylko obiektów liniowych, Na środku każdego segmentu; dotyczy tylko obiektów liniowych,

27 Konfigurator obiektów 27 W środku pierwszego segmentu; dotyczy tylko obiektów powierzchniowych; dla obiektów, których geometrię tworzą enklawy (obiekt posiada więcej niż jeden obszar zamknięty) opis zostanie umieszczony tylko wewnątrz pierwszego segmentu w miejscu domyślnym (patrz pozycja Domyślny); patrz także definicja geometrii obiektów z enklawami, patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Obiekty o reprezentacji punktowej, liniowej i powierzchniowej, W środku każdego segmentu; dotyczy tylko obiektów powierzchniowych takich; dla obiektów, których geometrię tworzą enklawy (obiekt posiada wiecej niż jeden obszar zamknięty) opis zostanie umieszczony wewnątrz każdego segmentu w miejscu domyślnym (patrz pozycja Domyślny); patrz także definicja geometrii obiektów z enklawami, patrz GEO-INFO V, Podręcznik Użytkownika, Wprowadzanie obiektu, Obiekty o reprezentacji punktowej, liniowej i powierzchniowej, W dowolnym miejscu; dotyczy obiektów o dowolnej geometrii; w czasie zapisu obiektu do bazy danych pojawi się pytanie o wskazanie miejsca punktu wstawienia opisu, W lewym górnym narożniku ramki; dostępny tylko dla kodów (obiektów) typu ramka, W prawym górnym narożniku ramki; dostępny tylko dla kodów (obiektów) typu ramka, W lewym dolnym narożniku ramki; dostępny tylko dla kodów (obiektów) typu ramka, W prawym dolnym narożniku ramki; dostępny tylko dla kodów (obiektów) typu ramka, Na środku górnej krawędzi ramki; dostępny tylko dla kodów (obiektów) typu ramka, Na środku dolnej krawędzi ramki; dostępny tylko dla kodów (obiektów) typu ramka, Na środku lewej krawędzi ramki; dostępny tylko dla kodów (obiektów) typu ramka, Na środku prawej krawędzi ramki; dostępny tylko dla kodów (obiektów) typu ramka, Przełącznik - Wielkie litery; gdy ustawiony ( ) decyduje o tym, że treść opisu będzie wyświetlana samymi dużymi literami - wersalikami (bez względu jak został zapisany w rekordzie obiektu), Przełącznik - Podkładka bez odsunięcia; gdy ustawiony ( ) ustala, że podkładka ma dokładnie wymiar prostokąta obrysu opisu; (podkładka standardowa jest większa od prostokąta obrysu opisu o 0.2mm w kierunku osi X opisu i osi Y opisu),

28 Konfigurator obiektów 28 Przełącznik - Przezroczysty; gdy ustawiony ( ) ustala, że opis ma być zawsze przezroczysty (bez podkładki), Przełącznik - Oddzielne podkładki; gdy ustawiony ( ) ustala, że każdy znak opisu będzie posiadał oddzielną podkładkę, Przełącznik - Podkładka z odsunięciem w osi Y; gdy ustawiony ( ) ustala, że podkładka jest powiększona w stosunku do prostokąta obrysu opisu o 0.2mm w kierunku osi Y opisu na początku i na końcu opisu; w kierunku osi X opisu podkładka ma wymiar prostokąta obrysu opisu; (podkładka standardowa jest większa od prostokąta obrysu opisu o 0.2mm w kierunku osi X opisu i osi Y opisu), Przełącznik - Ramka; gdy ustawiony ( ) ustala, że opis będzie otoczony ramką Pole edycyjne - Styl czcionki; zawiera nazwę definicji stylu czcionki; wartość w tym polu umieszcza się przy pomocy klawisza funkcyjnego Wybierz skojarzonego z tym polem; naciśnięcie tego klawisza uruchamia procedurę wyboru stylu czcionki z okna dialogowego Style czcionek; dostępna jest systemowa, predefiniowana lista stylów czcionek, Rysunek 20. Okno dialogowe Konfiguratora Obiektów z Klasą: Grafika Kodu, zakładka Opis, Styl czcionki Pole edycyjne - Format Opisu; zawiera definicję opisu, którą można wprowadzić z klawiatury lub naciskając skojarzony z tym polem klawisz uruchomić funkcję Kreatora formatu opisów (patrz Format opisu, str. 44), Pole edycyjne - Kąt opisu; zawiera informację o metodzie wyznaczania kąta opisu wybieranej z rozwijalnej listy zawierającej następujące pozycje: Wyznaczany automatycznie; kierunek opisu ustalany automatycznie przez domyślną procedurę systemową (np. wzdłuż przewodu uzbrojenia terenu); procedura nie dopuszcza opisu w pozycji do góry nogami, Dowolny wyznaczany automatycznie; kierunek opisu ustalany automatycznie przez domyślną procedurę systemową (np. wzdłuż przewodu uzbrojenia terenu); procedura dopuszcza opis w pozycji do góry nogami, Do ramki mapy; kierunek opisu zgodny z kierunkiem ramki mapy wzdłuż osi Y,

29 Konfigurator obiektów 29 Dowolny; kierunek opisu ustalany jest przez operatora w czasie definicji obiektu (przed zapisem do bazy danych), Klawisz funkcyjny - Kolor; uruchamia procedurę wyboru i definicji kolorów opisu (patrz także GEO-INFO V, Podręcznik Użytkownika, Prowadzenie rejestru operatorów, Definiowanie konfiguracji parametrów bieżącego operatora, Rysunek Okno wyboru koloru). Aby usunąć definicję Opisu należy zaznaczyć na drzewie Klas element do usunięcia (poziom czwarty, Grafika Kodu - Konfiguracja Kodu), wskazać Opis do usunięcia i nacisnąć klawisz funkcyjny Usuń. Drzewo Konfiguracji Konfiguracja to nazwa zbioru wszystkich Konfiguracji Kodów (obiektów) dla danej skali. Może istnieć wiele Konfiguracji o różnych nazwach dla tej samej skali np. K-1 i G-7 lub branżowa. Każda Konfiguracja z Drzewa Konfiguracji zawiera definicje prezentacji graficznej obiektów (parametry z zakładki Konfiguracja Kodu - sekcja Definicja grafiki i zakładki Opis). Drzewo konfiguracji bazy danych znajduje się w Zakładce Konfiguracja w pierwszej sekcji Konfiguratora obiektów. Wyświetlana jest tam lista zestawów konfiguracji definicji obiektów zainstalowanych w bazie danych w metadanych utworzonych programem DbWizard (patrz GEO-INFO V, Zarządzanie bazami danych, Podręcznik Użytkownika, Definiowanie struktury bazy danych) na podstawie skryptów dostarczonych przez producenta systemu GEO-INFO. Konfiguracje mogą być tworzone osobno (np. dla każdej skali mapy), ale umieszczone w jednej bazie danych (np. baza mapy wielkoskalowej) lub w osobnych bazach danych dla każdej skali mapy (np. bazy map topograficznych i TBD). Zasady umieszczania konfiguracji w bazach danych zależą wyłącznie od użytkownika systemu GEO-INFO. Dla mapy wielkoskalowej i topograficznej konfiguracje zawierające definicje obiektów są zgodne z instrukcjami technicznymi dla prowadzenia zasobów numerycznych tych map.

30 Konfigurator obiektów 30 Rysunek 21. Okno dialogowe Konfiguratora Obiektów z wybraną zakładką Konfiguracja (przykład dla baz danych mapy topograficznej) Jeśli na Drzewie konfiguracji wybrano jedną z nich wówczas otworzy się zakładka Konfiguracja w drugiej (tematycznej) sekcji okna Konfiguratora Obiektów. Zawiera ona okna dialogowe z nazwami parametrów opisujących daną Konfigurację: Nazwa konfiguracji, z nazwą konfiguracji, Opis konfiguracji, z rozszerzonym opisem nazwy konfiguracji, Administratorzy, z rozwijalną listą wyboru grupy operatorów mających prawo do administrowania daną konfiguracją, Skala, ze skalą mapy, dla której konfiguracja jest przygotowana; konfiguracja może być tworzona (jednorazowo) tylko dla jednej skali. Po naciśnięciu prawego klawisza myszki na wybranej Konfiguracji na drzewie konfiguracji otworzy się rozwijalne menu z następującymi funkcjami: Nowa Konfiguracja; pozwala na stworzenie nowej Konfiguracji, parametrów nowej Konfiguracji, aby następnie wykorzystując opisane wyżej funkcje Konfiguratora Obiektów stworzyć grafikę obiektów, Skopiuj Konfigurację; pozwala na skopiowanie istniejącej Konfiguracji w celu modyfikacji do własnych potrzeb cech graficznych (opis i grafika) zawartych w niej obiektów wykorzystując opisane wyżej funkcje Konfiguratora Obiektów Usuń Konfigurację, usuwa z bazy danych istniejącą konfigurację; użycie tej funkcji w odniesieniu do bazy danych, w której istnieją już zdefiniowane obiekty spowoduje, że obiekty pozostaną w bazie danych i będą funkcjonowały normalnie, ale nie będą mogły być prezentowane na mapie (utracą swoją reprezentację graficzną).

31 Konfigurator obiektów 31 Konfigurator obiektów - wersja systemu Działanie funkcji Konfiguratora obiektów zależy od aktualnie posiadanej wersji systemu GEO-INFO. Obiekt Funkcja Podstawowa Rozszerzona Obiekt systemowy Obiekt użytkownika Obiekt systemowy Obiekt użytkownika Dodawanie - NIE - TAK Kategoria Usuwanie NIE NIE NIE TAK Grupa Kod Atrybuty Kody dopuszczalne Konfiguracja kodu Opis Grafika Modyfikacja Tylko opis Tylko opis Tylko opis Nazwa i opis Dodawanie - NIE - TAK Usuwanie NIE NIE NIE TAK Nazwa i opis Modyfikacja Tylko opis Tylko opis Tylko opis Można usunąć tabelę jeżeli nie zawiera rekordów Dodawanie - NIE - TAK Usuwanie NIE NIE NIE TAK Modyfikacja Opis, format nazwy, grupa numeracji, definicja. systematyki numeracji Opis, format nazwy, grupa numeracji, definicja systematyki numeracji Wszystko poza nazwą i numerem kodu Pełna kontrola Dodawanie - TAK - TAK Usuwanie NIE TAK NIE TAK Modyfikacja Flagi: obowiązkowy, nie czyszczony, długość, miejsca dziesiętne, jednostka, numer, nazwa użytkownika Nie ma możliwości wprowadzania żadnych zmian Pełna kontrola Nie ma możliwości wprowadzania żadnych zmian Flagi: obowiązkowy, nie czyszczony, długość, miejsca dziesiętne, jednostka, numer, nazwa użytkownika Nie ma możliwości wprowadzania żadnych zmian Pełna kontrola Wybieranie i usuwanie kodów dopuszczalnych Dodawanie - NIE - TAK Usuwanie NIE NIE NIE TAK Modyfikacja NIE NIE Można zmieniać jeżeli wykupiony moduł Pełna kontrola Dodawanie - NIE - TAK Usuwanie - NIE - TAK Modyfikacja - Format opisu i widoczność - Pełna kontrola Dodawanie - NIE - TAK Usuwanie NIE NIE NIE TAK

32 Konfigurator obiektów 32 Obiekt Funkcja Ramka, symbol, krawędź, Podstawowa Rozszerzona Obiekt systemowy Obiekt użytkownika Obiekt systemowy Obiekt użytkownika Modyfikacja NIE NIE Pełna kontrola Pełna kontrola Dodawanie - NIE - TAK Usuwanie NIE NIE NIE TAK wypełnienie Modyfikacja NIE NIE Pełna kontrola Pełna kontrola Dodawanie - NIE - TAK Konfiguracja Usuwanie NIE NIE NIE TAK Modyfikacja NIE NIE Opis i grupa administratorów Pełna kontrola

33 Konfigurator obiektów 33 Konfigurowanie grafiki obiektu Moduł Podstawowy PRO Menu: Pliki/Konfiguracja obiektów/zarządzaj grafiką obiektów... Polecenie: GrafKonf Konfigurowanie grafiki obiektów może wykonywać operator o prawach Administratora. Funkcja pozwala budować nowe lub zmienić standardowe ustawienia grafiki obiektów zaoferowane przez producenta i zainstalowane programem DbWizard podczas definicji struktury bazy danych (patrz GEO-INFO V, Zarządzanie bazami danych, Podręcznik Użytkownika, Definiowanie struktury bazy danych). Funkcja Konfigurowanie grafiki jest szczególnie przydatna podczas definiowania nowych obiektów rozpoczynając od stworzenia ich prezentacji graficznych Każdemu obiektowi przypisany jest standard jego prezentacji graficznej z wyjątkiem obiektów typu Info, które nie mają przedstawienia graficznego (patrz Definiowanie Konfiguracji kodu, str. 22). Dla standardowych obiektów systemu GEO-INFO jest on ustalony przez producenta i zależy od instrukcji technicznych. Dostępne są cztery rodzaje, typy prezentacji graficznej: Symbole ( ), Krawędzie ( ), Wypełnienia ( ), Ramki ( ), Funkcja działa poprzez okno dialogowe Definicja grafiki. Okno składa się z dwóch części: Drzewa Definicji Grafiki oraz Zakładek tematycznych, w których modyfikuje się pola wybranych prezentacji graficznych. W zależności od wybranego na drzewie elementu wyświetlane są odpowiednie zakładki tematyczne wypełnione danymi. Na drzewie pojawiają się wszystkie definicje grafiki, które zostały wybrane z rozwijalnej listy znajdującej się nad drzewem.

34 Konfigurator obiektów 34 Rysunek 22. Okno dialogowe Definicja grafiki - wybór obiektu Okno dialogowe Definicja grafiki, które tworzą: Wycinek pierwszy Definicja grafiki, który składa się z: pola edycyjnego z rozwijalną listą Definicja grafiki, która pozwala na wybór standardu grafiki obiektu, pola edycyjnego skojarzonego z polem wyboru Definicji grafiki, które zwiera drzewiastą strukturę nazw elementów definiujących grafikę obiektu, Wycinek dodatkowy, który zmienia się odpowiednio do wyboru elementu z drzewa definicji grafiki obiektu w wycinku pierwszym, Poziomy paska klawiszy funkcyjnych: Zastosuj, którego uruchomienie powoduje zapis do bazy danych wprowadzonych modyfikacji, Ok., uruchamiający procedurę zapisu do bazy danych wszystkich nie zapisanych dotychczas modyfikacji (klawisz Zastosuj) i kończący działanie funkcji, Anuluj, przerywa działanie funkcji bez zapisu dotychczas wprowadzonych modyfikacji. Wykonane zmiany zapisywane są w bazie danych po naciśnięciu klawisza Zastosuj. Jeżeli zmiany nie zostały zapisane do bazy danych, po przejściu na inny element drzewa lub po naciśnięciu klawisza OK. wyświetli się pytanie o zapis do bazy danych. Rysunek 23. Okno decyzyjne Konfiguratora Kodów - zapis wprowadzonych zmian

35 Konfigurator obiektów 35 Jeżeli zostanie zaznaczony przełącznik Zawsze zapisuj zmiany komunikat ten nie wyświetli się ponownie. Dodaj - Usuń definicję grafiki Naciśnięcie prawego klawisza myszy przy jednoczesnym wskazaniu kursorem na najwyższej pozycji Drzewa grafiki w wycinku Definicja grafiki ukazuje rozwijalne menu: Rysunek 24. Okno dialogowe Definicja grafiki - Menu dodatkowe Definicji grafiki Aby dodać nową Definicję grafiki należy wybrać pozycję Dodaj definicję grafiki. Nazwa nowego elementu musi być unikalna w całej bazie danych. Po wypełnieniu wszystkich właściwych pól i wciśnięciu klawisz Zastosuj, nowa definicja grafiki zostanie zapisana w bazie danych. Aby usunąć wybraną definicję grafiki należy zaznaczyć ją i prawym klawiszem myszki wyświetlić menu. Po wybraniu funkcji Usuń definicję grafiki zostanie ona usunięta z bazy danych. Funkcja Dodaj symbol; pozwala na definicję nowego Symbolu obiektu (lub jego części); patrz Zakładka - Symbol, str. 35, Funkcja Dodaj krawędź; pozwala na definicję nowej Krawędzi symbolu obiektu; patrz Zakładka - Krawędzie, str. 39, Funkcja Dodaj wypełnienie; pozwala na definicję nowej Krawędzi symbolu obiektu; patrz Zakładka - Wypełnienia, str. 40, Funkcja Dodaj ramkę; pozwala na definicję nowej Ramki symbolu obiektu; patrz Zakładka - Ramki, str. 42, Zakładka - Symbol Definicję Symbolu przeprowadza się w oknie dialogowym Definicji grafiki z zakładką tematyczną Symbol.
