1 LMN a państwowy zasób geodezyjny i kartograficzny LMN w urządzaniu lasu Stosowanie geoinformatyki w kontekście centralizacji SILP Szkolenie centralne z zakresu geomatyki leśnej dla nadleśniczych, 2011r. przygotowali: Emilia Wiśniewska, Tomasz Grzegorzewicz - Wydział Urządzania Lasu i Geoinformatyki DGLP Plan prezentacji LMN a państwowy zasób geodezyjny i kartograficzny Ustawa o infrastrukturze informacji przestrzennej z dnia 4 marca 2010 r., która jest transpozycją unijnej dyrektywy z dnia 14 marca 2007 r. ustanawiającej infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej i określana jest jako dyrektywa INSPIRE Obecnie realizowane zadania przez Głównego Geodetę Kraju i podległy mu Główny Urząd Geodezji i Kartografii (np. projekty Geoportal, TERYT2) współpraca PGL LP z Głównym Geodetą Kraju LMN a urządzanie lasu Nowelizacja standardu leśnej mapy numerycznej Instrukcja techniczna sporządzania wydruków map leśnych część 3 nowelizowanej IUL 2

2 Wydarzenia w zakresie geodezji i kartografii DYREKTYWA 2007/2/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 14 marca 2007 r. ustanawiająca infrastrukturę informacji przestrzennej we Wspólnocie Europejskiej (INSPIRE) INSPIRE to INfrastructure for SPatial InfoRmation in Europe (Infrastruktura Informacji Przestrzennej w Europie). Jest to zespół środków prawnych, organizacyjnych i technicznych wraz z powiązanymi z nimi usługami oferujący powszechny dostęp do danych przestrzennych na terenie Unii Europejskiej. Wprowadzenie przepisów dyrektywy INSPIRE do przepisów krajowych z 27 państw członkowskich UE było kluczowym zadaniem w budowie i funkcjonowaniu infrastruktury informacji przestrzennej w każdym z krajów członkowskich UE. 3 4 Wydarzenia w zakresie geodezji i kartografii Ustawa z dnia 4 marca 2010r. o infrastrukturze informacji przestrzennej (Dz.U nr 76 poz. 489) Niniejsza ustawa to polska transpozycja dyrektywy INSPIRE. Ustawa o infrastrukturze informacji przestrzennej (IIP) jest osobnym aktem prawa, przy jednoczesnej zmianie niektórych krajowych zasad prawnych. Przepisy ustawy IIP nawiązują do podstawowych celów dyrektywy, do ustanowienia krajowej infrastruktury informacji przestrzennej wchodzącej w skład infrastruktury Europejskiej. Celem jest również optymalizacja pozyskiwania danych przestrzennych i utrzymania tych zasobów przez jednostki administracji publicznej, jak również poprawa dostępności zasobów dla wszystkich użytkowników. Koordynatorem wszystkich działań związanych z IIP jest minister właściwy ds. administracji publicznej, Główny Geodeta Kraju jest organem wykonującym określone zadania koordynacyjne (art. 19 projektu ustawy), a Rada Infrastruktury Informacji Przestrzennej (art. 22 projektu ustawy) stanowi organ opiniodawczy i doradczy.

3 5 Wydarzenia w zakresie geodezji i kartografii Ustawa z dnia 4 marca 2010r. o infrastrukturze informacji przestrzennej (IIP) (Dz.U nr 76 poz. 489) Postanowienia ogólne: Ustawa określa warunki i procedury tworzenia i stosowania infrastruktury informacji przestrzennej oraz określa organy właściwe w tej sprawie; Definiuje zasady współpracy i koordynacji funkcjonowania infrastruktury informacji przestrzennej; Infrastruktura informacji przestrzennej jest tworzona, utrzymana i rozwijana; Definiuje zasady tworzenia i korzystania z infrastruktury w odniesieniu do: 1) Danych przestrzennych (zbiorów i usług) i metadanych dla nich opracowanych. 2) Zasad dostępu do danych przestrzennych. 3) Interoperacyjności zbiorów i usług danych przestrzennych. 4) Form udostępniania danych przestrzennych. Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii ( Geoportal Portal internetowy zgodny z dyrektywą INSPIRE udostępniający użytkownikom dane i usługi geoprzestrzenne poprzez wyszukanie żądanych informacji. ASG-EUPOS Wielofunkcyjny system precyzyjnego pozycjonowania satelitarnego. GBDOT Georeferencyjna Baza Danych Obiektów Topograficznych (GBDOT) wraz z Krajowym Systemem Zarządzania. TERYT2 Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju. POKL INSPIRE Projekt Edukacyjne wsparcie procesu wdrażania dyrektywy INSPIRE w administracji samorządowej w kontekście podniesienia jakości usług i efektywności działania ISOK Projekt Informatyczny System Osłony Kraju przed nadzwyczajnymi zagrożeniami (ISOK) 6

4 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) Geoportal Portal internetowy zgodny z dyrektywą INSPIRE udostępniający użytkownikom dane i usługi geoprzestrzenne poprzez wyszukanie żądanych informacji. Projekt GEOPORTAL.GOV.PL udostępnia: 1. opracowania i dane geoprzestrzenne, w tym dane o charakterze katastralnym (zawierające informacje dotyczące geometrii działek ewidencyjnych); 2. opracowania ortofotomap lotniczych i satelitarnych oraz dodatkowo: mapy sozologiczne wykonane w skali 1:50 000; mapy hydrograficzne wykonane w skali 1:50 000; mapy topograficzne rastrowe w skali 1:10 000, 1:25 000, 1:50 000, 1: ; dane o przebiegu granic jednostek podziału terytorialnego państwa; dane z państwowego rejestru nazw geograficznych. 7 8 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) Geoportal Portal internetowy zgodny z dyrektywą INSPIRE udostępniający użytkownikom dane i usługi geoprzestrzenne poprzez wyszukanie żądanych informacji. Projekt GEOPORTAL.GOV.PL to infrastruktura węzłów Krajowej Infrastruktury Informacji Przestrzennych (KIIP), współpracujących ze sobą i świadczących usługi: od wyszukiwania i udostępniania danych, aż do ich analizy. Sieć węzłów KIIP działa na trzech poziomach: centralnym, wojewódzkim, powiatowym. W powiatach znajdują się bazy danych ewidencji gruntów i budynków (EGiB), natomiast w województwach znajdują się składnice danych topograficznych. GEOPORTAL.GOV.PL udostępnia informacje geoprzestrzenne w formie przekierowań lub wskazań do danych zewnętrznych (dowolne serwisy z danymi przestrzennymi zarejestrowane w systemie).

5 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) Geoportal Portal internetowy zgodny z dyrektywą INSPIRE udostępniający użytkownikom dane i usługi geoprzestrzenne poprzez wyszukanie żądanych informacji. DANE KATASTRALNE Dane o charakterze katastralnym pochodzą z dwóch źródeł. Te, które wyświetlają się kolorem czerwonym, są informacjami pozyskanymi z Agencji Restrukturyzacji i Modernizacji Rolnictwa. Dane te są aktualizowane raz lub dwa razy w roku i są to dane przybliżone o charakterze wyłącznie informacyjnym. Natomiast wyświetlane kolorem niebieskim pochodzą z właściwych miejscowo starostw powiatowych i są aktualizowane na bieżąco. Informacje źródłowe można uzyskać we właściwym miejscowo ośrodku dokumentacji geodezyjnej i kartograficznej. 9 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) Geoportal Portal internetowy zgodny z dyrektywą INSPIRE udostępniający użytkownikom dane i usługi geoprzestrzenne poprzez wyszukanie żądanych informacji. DANE KATASTRALNE W serwisie geoportal.gov.pl dla tematu działki katastralne zakończono proces importu 1485 plików metadanych, zgodnych z profilem INSPIRE. PAŃSTWOWY REJESTR GRANIC W serwisie Geoportal.gov.pl zaktualizowano warstwę Państwowego Rejestru Granic, aktualność danych to 1 stycznia 2011r. Zamieszczone w serwisie dane prezentują przebieg granic administracyjnych (trójstopniowy podział terytorialnym państwa na województwa, powiaty i gminy) dla obszaru całego kraju. PRG dostępny jest także poprzez usługi WMS i WFS. 10

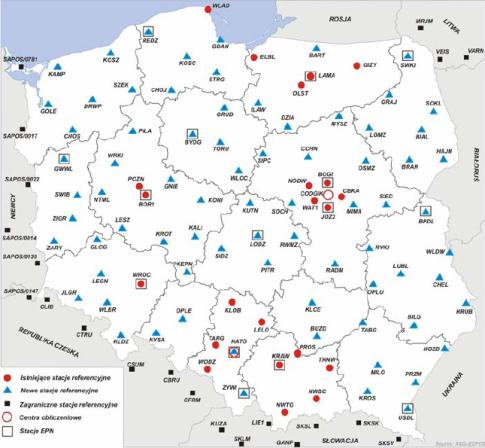

6 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) Geoportal Portal internetowy zgodny z dyrektywą INSPIRE udostępniający użytkownikom dane i usługi geoprzestrzenne poprzez wyszukanie żądanych informacji. W nowej przeglądarce LMN Limes planowany jest dostęp do serwisów portalu Geoportal.gov.pl 11 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) ASG-EUPOS Wielofunkcyjny system precyzyjnego pozycjonowania satelitarnego uruchomiony w 2008 roku. Dedykowany jest wszystkim osobom i firmom, które wyznaczają pozycję przy użyciu Globalnych Systemów Nawigacji Satelitarnej, takich jak amerykański NAVSTAR GPS, rosyjski GLONASS czy europejski GALILEO. W skład systemu wchodzi 98 stacji położonych na obszarze Polski i 21 stacji przygranicznych w krajach ościennych. System umożliwia użytkownikom posiadającym odbiornik satelitarny, wyposażony w odpowiednią funkcję komunikacyjną, określić w czasie rzeczywistym lub w postprocessingu, z dokładnością do kilku centymetrów pozycje obiektów w przestrzeni (na lądzie, w wodzie i w powietrzu), w oparciu o obserwacje satelitarne systemów nawigacyjnych. Poprawa jakości usług pozycjonowania i nawigacji. W skład systemu wchodzi 98 stacji położonych na obszarze Polski i 21 stacji przygranicznych w krajach ościennych. 12

7 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) GBDOT Georeferencyjna Baza Danych Obiektów Topograficznych (GBDOT) wraz z Krajowym Systemem Zarządzania. Założenia projektu: Głównym celem projektu jest budowa spójnego pojęciowo w skali kraju systemu gromadzenia, zarządzania i udostępniania bazy danych obiektów topograficznych (BDOT). W ramach realizacji Projektu zostanie wdrożony system wizualizacji kartograficznej pozwalający na zautomatyzowaną prezentację zawartości zbiorów danych BDOT, przy zachowaniu poprawnego przekazu informacyjnego. Umożliwi to systemowe publikowanie standardowych opracowań kartograficznych, czyli map topograficznych w skalach: 1: , 1: , 1: , 1: i map ogólnogeograficznych w skalach: 1:250000, 1: , 1: Projekt GBDOT zakłada, iż dostęp do systemu i do baz danych będzie możliwy poprzez portal internetowy geoportal.gov.pl Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) TERYT2 Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju. Projekt, zakłada budowę i wdrożenie systemu teleinformatycznego wraz z zebraniem w zdefiniowane struktury lub aktualizację danych o granicach i lokalizacjach adresów, zintegrowanego z systemem katastralnym, ewidencją miejscowości ulic i adresów oraz państwowym rejestrem nazw geograficznych i państwowym rejestrem granic. TERYT2 umożliwi prowadzenie i udostępnianie obywatelowi, przedsiębiorcy i administracji zharmonizowanych ze sobą baz danych przestrzennych określających granice jednostek podziałów terytorium. Na potrzeby tego projektu PGL LP udostępniło dane z podziałem terytorialnym na regionalne dyrekcje LP i nadleśnictwa.

8 TERYT2 - Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju. W siedzibie Głównego Urzędu Geodezji i Kartografii w dniu 19 stycznia 2011r. Jolanta Orlińska Główny Geodeta Kraju podpisała umowy na zebranie danych przestrzennych i opisowych dotyczących przebiegu granic jednostek podziałów terytorialnych kraju. W ramach zamówienia zostaną pozyskane i zweryfikowane dane dotyczące granic: obrębów ewidencyjnych, jednostek ewidencyjnych, gmin, powiatów, województw i państwa. Zamówienie podzielone zostało na cztery części, z których każda wykonywana będzie w trzech etapach. Na wykonanie prac, firmy wyłonione w przetargu mają 12 miesięcy. Zadanie będzie polegało na określeniu granic obrębów i jednostek ewidencyjnych, wyjaśnieniu ew. rozbieżności w przebiegu granic oraz zebraniu danych w odpowiednie struktury. Sposób realizacji będzie uzależniony od jakości danych źródłowych. 15 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) TERYT2 Państwowy rejestr granic i powierzchni jednostek podziałów terytorialnych kraju. Na potrzeby projektu TERYT2 Państwowe Gospodarstwo Leśne LP udostępniło Głównemu Urzędowi Geodezji i Kartografii dane z podziałem terytorialnym na regionalne dyrekcje LP i nadleśnictwa. Jednocześnie przekazano Głównemu Geodecie Kraju informację, że w PGL LP prowadzone będą prace mające na celu weryfikację przebiegu granic zasięgów terytorialnych nadleśnictw, dla których jedną z istotnych danych referencyjnych byłyby granice Państwowego Rejestru Granic i powierzchni jednostek podziałów terytorialnych kraju. 16

9 17 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) POKL INSPIRE Projekt Edukacyjne wsparcie procesu wdrażania dyrektywy INSPIRE w administracji samorządowej w kontekście podniesienia jakości usług i efektywności działania. Projekt ten jest przedsięwzięciem edukacyjnym skierowanym do administracji samorządowej i wybranych służb podległych ministrowi Spraw Wewnętrznych i Administracji. Prowadzone na trzech różnych poziomach szkolenia mają na celu wsparcie administracji w procesie wdrażania dyrektywy INSPIRE, w tym budowy krajowej Infrastruktury Informacji Przestrzennej. Strona projektu: Dla pracowników PGL LP Główny Geodeta Kraju przewidział miejsca w ramach Szkoleń Eksperckich i Szkoleń Podstawowych. Wszyscy koordynatorzy SIP biorą udział w szkoleniach. 18 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) ISOK Projekt Informatyczny System Osłony Kraju przed nadzwyczajnymi zagrożeniami Projekt prowadzi Instytut Meteorologii i Gospodarki Wodnej we współpracy z Krajowym Zarządem Gospodarki Wodnej, Głównym Urzędem Geodezji i Kartografii, Rządowym Centrum Bezpieczeństwa i Instytutem Łączności. Projekt ma zostać zrealizowany do 31 grudnia 2013r. Realizacja projektu ma służyć zwiększeniu bezpieczeństwa obywateli oraz ograniczeniu strat spowodowanych występowaniem zagrożeń naturalnych, technologicznych i synergicznych w szczególności powodzi. Powyższy cel ma zostać osiągnięty poprzez wyselekcjonowanie obszarów zagrożonych powodzią a docelowo poprzez ograniczanie ekspansji gospodarczej na tych obszarach. Głównym celem Projektu w zakresie realizowanym przez GUGiK jest budowa referencyjnych, zharmonizowanych i interoperacyjnych baz danych przestrzennych do których docelowo dostęp będzie możliwy dzięki usługom uruchamianym w ramach realizacji projektu GEOPORTAL 2.

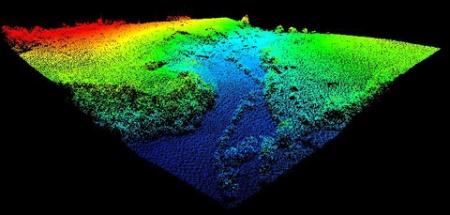

10 19 Wydarzenia w zakresie geodezji i kartografii Wybrane projekty prowadzone przez Główny Urząd Geodezji i Kartografii (GUGiK) ISOK Projekt Informatyczny System Osłony Kraju przed nadzwyczajnymi zagrożeniami W ramach projektu ISOK GUGiK jest odpowiedzialny za realizację następujących zadań szczegółowych: 1. Pozyskanie danych wysokościowych w technologii lotniczego skaningu laserowego dla zlewni rzek o łącznej docelowej powierzchni około km2. Produktami będą : Produkt 1 i 2 - chmura punktów laserowych w dwóch standardach. Dodatkowo Produkty 1 i 2 charakteryzować się będą atrybutami RGB oraz intensywnością. Produkt 3 - numeryczny model terenu w jednolitym standardzie dla km2 - GRID o oczku 1m. Produkt 4 - numeryczny model powierzchni terenu dla powierzchni km2 - GRID o oczku 1m (odpowiada powierzchni Produktu 1) Produkt 5 - numeryczny model powierzchni terenu dla powierzchni km2 - GRID o oczku 0,5 m (odpowiada powierzchni Produktu 2) Produkt 6 - zobrazowania lotnicze jako pomocniczy materiał interpretacyjny i źródło informacji o atrybutach RGB dla chmury punktów LIDAR. 2. Budowa systemu zarządzania Numerycznym Modelem Terenu (NMT). 3. Opracowanie cyfrowej ortofotomapy obejmującej obszary miejskie o powierzchni około km2 - GSD 10cm. 4. Opracowanie elementów Bazy Danych Obiektów Topograficznych (BDOT) w zakresie kluczowym dla realizacji zadań ochrony przeciwpowodziowej. Spotkanie przedstawicieli DGLP z przedstawicielami Głównego Urzędu Geodezji i Kartografii (wrzesień 2010, luty 2011) Rozmowy dotyczyły m.in. następujących zagadnień: Procedura zgłaszania rozbieżności geometrycznych do pozyskiwanych danych katastralnych (np. nakładanie się granic działek) Uzgodniono, by pisma zgłaszające rozbieżności starostwom były przekazywane także do wiadomości wojewódzkiego inspektora nadzoru geodezyjnego (ewentualnie także do GUGiK). Ta informacja została przekazana podczas narady naczelników właściwych ds. stanu posiadania, urządzania lasu oraz zasobów zorganizowanej w X.2010r. w Łagowie. Potrzeby uporządkowania przez PGL LP podziału terytorialnego rdlp i nadleśnictw dostęp do Państwowego Rejestru Granic (granice województw, powiatów, gmin) i powierzchni jednostek podziałów terytorialnych kraju. To zagadnienie łączy się z realizowanym obecnie projektem TERYT2, na potrzeby którego PGL LP udostępniło dane o przebiegu granic zasięgu terytorialnego rdlp oraz nadleśnictw. 20

11 Spotkanie przedstawicieli DGLP z przedstawicielami Głównego Urzędu Geodezji i Kartografii (wrzesień 2010, luty 2011) Rozmowy dotyczyły m.in. następujących zagadnień: Dostęp do usług Geoportalu na potrzeby Banku Danych o Lasach oraz do statutowej działalności PGL LP (w tym do wykorzystywania ich w przeglądarce LMN Limes, a także w publikacjach i serwisach udostępnianych społeczeństwu); Dostęp do archiwalnych ortofotomap na preferencyjnych zasadach; Dostęp do aktualnie pozyskiwanych danych teledetekcyjnych i danych pochodnych wpisujących się w grupy tematyczne wyspecyfikowane w dyrektywie INSPIRE (np. danych z projektu ISOK). 21 Wola współpracy w celu wypracowania zasad przekazywania danych oraz eliminowania niezgodności znajdujących się w państwowym zasobie geodezyjnym i kartograficznym (PZGiK). LMN a państwowy zasób geodezyjny i kartograficzny (PZGiK) - PODSUMOWANIE LMN a PZGiK Jest Ustawa o infrastrukturze informacji przestrzennej (IIP) będąca transpozycją unijnej dyrektywy INSPIRE W myśl ustawy o IIP realizowane są projekty przez Głównego Geodetę Kraju, które mogą być przydatne w prowadzeniu statutowej działalności przez PGL LP (np. projekty Geoportal, TERYT2) Nawiązana jest współpraca PGL LP z Głównym Geodetą Kraju Uzgodniono, że w sytuacji wysyłania pisma skierowanego do starostwa w celu zgłoszenia rozbieżności geometrycznej do pozyskanych danych katastralnych (np. dane mają nakładające się na siebie granice działek) wskazane jest, by zgłoszenie to było przekazywane także do wiadomości wojewódzkiego inspektora nadzoru geodezyjnego (ewentualnie również do GUGiK). 22

12 LMN a urządzenie lasu Nowelizacja standardu leśnej mapy numerycznej Instrukcja techniczna sporządzania wydruków map leśnych część 3 nowelizowanej IUL 23 LMN a urządzenie lasu Nowelizacja standardu leśnej mapy numerycznej (projekt) zasadnicze zmiany dotyczące nadleśnictw Zmiany w sposobie zarządzania LMN. Wyróżnienie danych podstawowych, zarządzanych przez nadleśnictwo oraz danych stałych globalnych, zarządzanych przez rdlp i DGLP. Wprowadzenie obowiązku wyznaczenia, przez kierownika jednostki, osoby odpowiedzialnej za zarządzanie LMN: Kierownik jednostki organizacyjnej PGL LP wyznacza w swojej jednostce osobę (osoby) odpowiedzialną za zarządzanie LMN zawarto propozycje dotyczące zakresu obowiązków dla osoby zarządzającej. 24

13 LMN a urządzenie lasu Nowelizacja standardu leśnej mapy numerycznej (projekt) zasadnicze zmiany dotyczące nadleśnictw Doprecyzowanie zapisów dotyczących aktualizacji LMN. Aktualizację danych podstawowych bazy geometrycznej nadleśnictwa, należy wykonywać nie rzadziej niż raz do roku bezpośrednio po wykonaniu aktualizacji kompleksowej bazy systemu LAS, nie później jednak niż do końca pierwszego kwartału danego roku Nadleśnictwo nie wykonuje aktualizacji danych podstawowych za ostatni rok gospodarczy ekspirującego planu urządzenia lasu. Jest ona realizowana w ramach prac nad projektem planu urządzenia lasu przez wykonawcę tego projektu 25 LMN a urządzenie lasu Nowelizacja standardu leśnej mapy numerycznej (projekt) zasadnicze zmiany dotyczące nadleśnictw Wskazanie kierowników jednostek jako odpowiedzialnych za aktualizację LMN: Obowiązek aktualizowania LMN spoczywa na kierownikach jednostek organizacyjnych PGL LP, w tym na: (...) nadleśniczych w odniesieniu do danych podstawowych 26

14 LMN a urządzenie lasu Nowelizacja standardu leśnej mapy numerycznej (projekt) zasadnicze zmiany dotyczące nadleśnictw Brak zapisów normujących wyposażenie stanowiska osoby zarządzającej LMN w nadleśnictwie. Brak zapisów dotyczących wykonawcy aktualizacji LMN. Brak zapisów dotyczących archiwizacji danych. 27 LMN a urządzenie lasu Instrukcja techniczna sporządzania wydruków map leśnych część 3 nowelizowanej IUL 28

15 Instrukcja techniczna sporządzania wydruków map leśnych - Wstęp Instrukcja kartograficzna map leśnych, to dokument o nazwie Instrukcja techniczna sporządzania i wydruku map leśnych. Instrukcja techniczna stanowi część 3 nowelizowanej Instrukcji Urządzania Lasu Jest technicznym opisem zasad sporządzania drukowanych map przekazywanych wraz z Planem Urządzenia Lasu. Instrukcja techniczna sporządzania i wydruku map leśnych jest technologicznym opisem ogólnych zasad sporządzania map opisanych w części 1 IUL Instrukcja sporządzania projektu planu urządzenia lasu dla nadleśnictwa 29 Mapy analogowe wykonywane w ramach prac nad PUL Instrukcja Urządzania Lasu - nowelizacja Część 1: Część 2: Część 3: Instrukcja sporządzania projektu planu urządzenia lasu dla nadleśnictwa. Instrukcja wyróżniania i kartowania siedlisk leśnych. Instrukcja techniczna sporządzania wydruków map leśnych. 30

16 Mapy analogowe wykonywane w ramach prac nad PUL Instrukcja Urządzania Lasu - nowelizacja Instrukcja techniczna sporządzania i wydruku map leśnych opisuje: matryce map, znaki umowne wprowadzane na mapach tematycznych sporządzanych z wykorzystaniem odpowiedniej matrycy, ogólne zasady redakcji kartograficznej, skorowidz skrótów nazw wprowadzanych na mapy, zalecenia dotyczące przekazywania sporządzonych map. 31 Zadania jakie ma spełniać Instrukcja techniczna Stworzenie jednolitych zasad sporządzania map leśnych. Szczegółowe opisanie symboli kartograficznych tworzących poszczególne mapy leśne (z dostosowaniem ich miar do skali mapy). Treść i forma (symbole kartograficzne) mają w maksymalnym stopniu być zbliżone do obecnie sporządzanych map leśnych, tak aby czytało się je intuicyjnie. Jednocześnie tam gdzie jest to wskazane, symbole zostały dostosowane do powszechnie stosowanych symboli kartograficznych np. na mapach topograficznych. Symbole kartograficzne (znaki umowne) na tyle proste, by możliwe było przygotowanie wydruku mapy nie tylko w oprogramowaniu GIS z zaawansowanym modułem kartograficznym. 32

17 Treść Instrukcji technicznej Podstawowe rozdziały Instrukcji technicznej sporządzania i wydruku map leśnych opisują matryce map: mapy gospodarczej, mapy gospodarczo-przeglądowej, mapy przeglądowej, mapy sytuacyjnej. Definiowane są także znaki umowne wprowadzane na mapach tematycznych. 33 Treść Instrukcji technicznej Symbole kartograficzne (znaki umowne) określone w Instrukcji technicznej są na tyle nieskomplikowane, by możliwe było przygotowanie wydruku mapy nie tylko z wykorzystaniem oprogramowania GIS z zaawansowanym modułem kartograficznym. Każdy obiekt ma określone następujące parametry: Nazwę, Czy ma charakter obligatoryjny czy fakultatywny, Wymiarowość, Przedstawienie graficzne symbolu, Szczegółową definicję obiektu (miary w mm w skali mapy, kolor RGB, priorytet) ISTOTNE! Kartowanie niektórych elementów na mapach jest uzależnione od ustaleń podczas KZP. JEST ZATEM MOŻLIWOŚĆ DOSTOSOWANIA MAP DO POTRZEB NADLEŚNICTWA. 34

18 Treść Instrukcji technicznej Elementy określane w uzgodnieniu z nadleśnictwem. Mapa gospodarcza Format arkuszy ma być nie większy niż A1. Dopuszcza się drukowanie mapy gospodarczej w formie wielostronicowego atlasu. Przy wyborze tego typu wydruku podział arkuszowy powinien być wykonany tak, aby każda ze stron atlasu przedstawiała nie tylko właściwą dla danej strony część mapy, ale także niewielkie fragmenty map arkuszy sąsiednich. Decyzję o tego typu formie opracowania mapy gospodarczej należy podjąć podczas KZP. Wybrane obiekty i znaki umowne określone w Instrukcji technicznej mają charakter fakultatywny. 35 Treść Instrukcji technicznej Elementy określane w uzgodnieniu z nadleśnictwem. 36 Mapa gospodarcza Wybrane obiekty i znaki umowne określone w Instrukcji technicznej mają charakter fakultatywny. Przykłady: Kasowniki Zleceniodawca określa czy kasowniki mają być drukowane. W przypadku przyjęcia założenia o drukowaniu kasowników należy ustalić czy kasowniki wprowadza się dla wszystkich linii czy tylko dla wybranych elementów (obiektów), dla których podział powierzchniowy może nie być czytelny na mapie bez umieszczenia symbolu kasownika. Do obiektów fakultatywnych zalicza się elementy wyznaczone podczas KZP, np. działki zrębowe z wykazu cięć rębnych. (W katalogu obiektów Instrukcji technicznej są opracowane następujące obiekty fakultatywne: pasy zrębowe, opis pasa zrębowego, szerokość pasa zrębowego, opis szerokości pasa zrębowego.)

19 Treść Instrukcji technicznej Elementy określane w uzgodnieniu z nadleśnictwem. Mapa gospodarczo-przeglądowa obszaru leśnictwa Skala mapy wynosi 1: Dla małych leśnictw, w których lasy Skarbu Państwa zajmują powierzchnię mniejszą niż 500 ha można sporządzić matrycę mapy gospodarczo-przeglądowej obszaru leśnictwa w skali 1:5000 lub można sporządzić matrycę mapy gospodarczoprzeglądowej w skali 1:10000 dla dwóch leśnictw. Ustalenia w tej sprawie podejmuje się podczas KZP. Wybrane obiekty i znaki umowne określone w Instrukcji technicznej mają charakter fakultatywny. 37 Treść Instrukcji technicznej Elementy określane w uzgodnieniu z nadleśnictwem. Mapa przeglądowa obrębu leśnego Tam gdzie jest to możliwe, zaleca się sporządzanie map przeglądowych w skali 1:25000 lub 1: Na mapach przeglądowych należy kartować rzeczywiste usytuowanie kompleksów leśnych w zasięgu terytorialnego działania nadleśnictwa. Techniczne wymogi dotyczące skali podkładu (matrycy) mapy przeglądowej podejmuje się podczas KZP. Wybrane obiekty i znaki umowne określone w Instrukcji technicznej mają charakter fakultatywny. 38

20 Treść Instrukcji technicznej Elementy określane w uzgodnieniu z nadleśnictwem. Mapa przeglądowa obrębu leśnego Wybrane obiekty i znaki umowne określone w Instrukcji technicznej mają charakter fakultatywny. Charakter fakultatywny przypisany jest do sporej liczby obiektów punktowych. Elementy punktowe prezentowane na tematycznych mapach przeglądowych są określone w tabeli, w której zdefiniowane jest ich charakter obowiązkowego lub fakultatywnego wnoszenia ma mapę. Niektóre z obiektów na jednej z map mogą mieć charakter obligatoryjny, a na innych mapach fakultatywny. Wybór elementów fakultatywnych wykorzystywanych na matrycy mapy przeglądowej ustala się w uzgodnieniu z Nadleśnictwem. 39 Treść Instrukcji technicznej Elementy określane w uzgodnieniu z nadleśnictwem. 40 Mapa przeglądowa obrębu leśnego Wybrane obiekty i znaki umowne określone w Instrukcji technicznej mają charakter fakultatywny. Przykłady obiektów punktowych mających charakter fakultatywny (na niektórych tematycznych mapach przeglądowych): Ośrodek hodowli zwierzyny obligatoryjny ma mapie gospodarki łowieckiej, a fakultatywny na mapie zagospodarowania rekreacyjnego w nadleśnictwie; Miejsca historyczne i obiekty pamięci narodowej obligatoryjne na mapie walorów przyrodniczo-kulturowych, a fakultatywne na mapie ochrony przeciwpożarowej oraz mapie zagospodarowania rekreacyjnego w nadleśnictwie; Lizawka fakultatywna na mapie gospodarki łowieckiej; Lotnisko, lądowisko obligatoryjnie na mapie ochrony przeciwpożarowej, a fakultatywnie na mapie ochrony lasu; Wysypisko śmieci fakultatywne na mapie ochrony lasu; Urządzenia wodne (np. śluza, jaz, tama) fakultatywnie na mapie ochrony przeciwpożarowej.

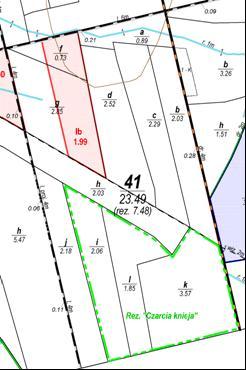

21 Przykład opisu obiektu mapy gospodarczej: granica oddziału (1) Nazwa obiektu: O/F: O Granica oddziału Wymiarowość: poligon PRZEDSTAWIENIE GRAFICZNE w kontekście całej mapy OPIS PRZEDSTAWIENIE GRAFICZNE elementu Granice oddziału leśnego lub jego części stanowią granice ewidencyjne z gruntami nie leśnymi, zaś wewnątrz kompleksu lasu północne i wschodnie krawędzie linii podziału powierzchniowego. Szerokość linii podziału powierzchniowego na mapach gospodarczych przedstawia się w skali mapy. Granice oddziałów są rysowane nad grafiką prezentującą drogi i cieki, pododdziały, pnsw. Na granicach oddziałów są natomiast rysowane: graniczniki, opisy pododdziałów i odnośniki opisów wydzieleń. Tym samym symbolem kartowane są również granice jednostek kontrolnych. 41 Przykład opisu obiektu mapy gospodarczej: granica oddziału (2) ELEMENTY PRZEDSTAWIENIA GRAFICZNEGO ELEMENT TYP symbolu WYMIARY W SKALI MAPY [mm] Kolor Priorytet R G B Linia ciągła łamana Grubość linii Granica oddziału istniejąca Projektowana granica oddziału Grubość linii Kreska a Odstęp b Wysokość d Odstęp a Długość b Odstęp c

22 Przykład opisu obiektu mapy gospodarczej: opis oddziału (1) Nazwa obiektu: O/F: O Opis oddziału Wymiarowość: tekst PRZEDSTAWIENIE GRAFICZNE w kontekście całej mapy OPIS PRZEDSTAWIENIE GRAFICZNE elementu Opis oddziału przedstawiany jest w postaci ułamka, gdzie licznik stanowi numer oddziału, a mianownik to powierzchnia w hektarach podana z dokładnością do ara. Całość oddziela linia ułamkowa. W przypadku, gdy w danym oddziale występuje rezerwat umieszczany jest dodatkowy zapis powierzchni rezerwatu w nawiasie (w hektarach z dokładnością do ara) np.: (Rez. 7.48), rodzaj czcionki jest taki sam jak czcionki opisującej powierzchnię oddziału. 43 Przykład opisu obiektu mapy gospodarczej: opis oddziału (2) ELEMENTY PRZEDSTAWIENIA GRAFICZNEGO ELEMENT TYP symbolu WYMIARY W SKALI MAPY [mm] Wymiary odstępów od linii ułamkowej Linia ułamkowa Linia ciągła Szerokość linii Długość linii Tekst (Licznik numer oddziału) Czcionka: Arial Narrow CE Rozmiar Czcionki: 26 Pogrubienie: Tak Kursywa: Tak Maska: Nie Tekst(Mianownik powierzchnia oddziału) Czcionka: Arial Narrow CE Rozmiar Czcionki: 18 Pogrubienie: Nie Kursywa: Tak Maska: Nie licznik mianownik mm 1 mm Kolor Priorytet R G B

23 Treść Instrukcji technicznej Instrukcja techniczna to opis nie tylko samej treści mapy (katalogu obiektów i znaków umownych mapy), ale i innych elementów opisujących mapę (m.in. ramki z tytułem mapy, odwzorowaniem, wykonawcą mapy). 45 Mapa gospodarcza Lewa część ramki (wraz z opisem czcionek): Arial 24, Bold Znak kierunku północy i krzyż ze współrzędną (X,Y): Arial 12, Bold Arial 12 Środkowa część ramki (wraz z opisem czcionek): Arial 24 Arial 24, Bold Arial 18 Prawa część ramki (wraz z opisem czcionek): Arial Arial 12 Arial 14, Bold

24 Zawartość rozdziałów opisujących matryce map leśnych (na przykładzie opisu mapy gospodarczej) 1. Pojęcie mapy gospodarczej 2. Skala i format mapy 3. Odwzorowanie 4. Treść arkusza mapy 5. Katalog obiektów i znaków umownych mapy gospodarczej 6. Szablony (np. szablon całej ramki mapy, jak i szablony poszczególnych ramek z opisem kroju i wielkości czcionek) 47 Mapa gospodarcza 48

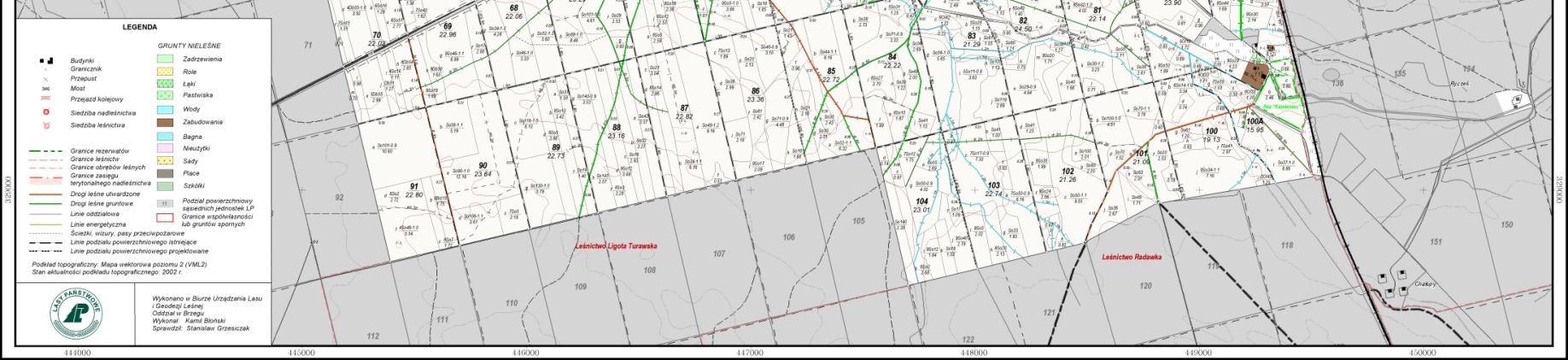

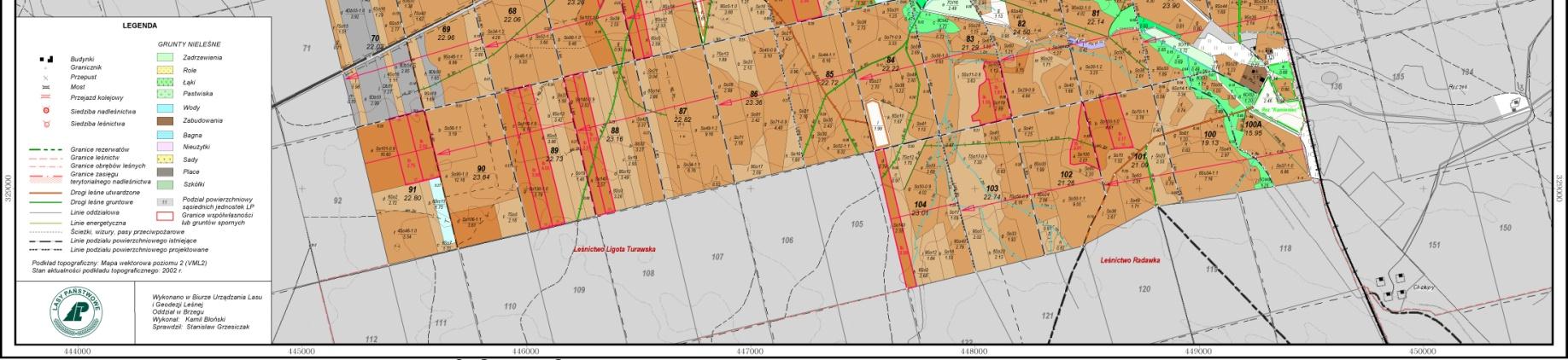

25 Mapa gospodarcza 49 Matryca mapy gospodarczo-przeglądowej 50

26 Matryca mapy gospodarczo-przeglądowej 51 Matryca mapy gospodarczo-przeglądowej drzewostanów i projektowanych cięć 52

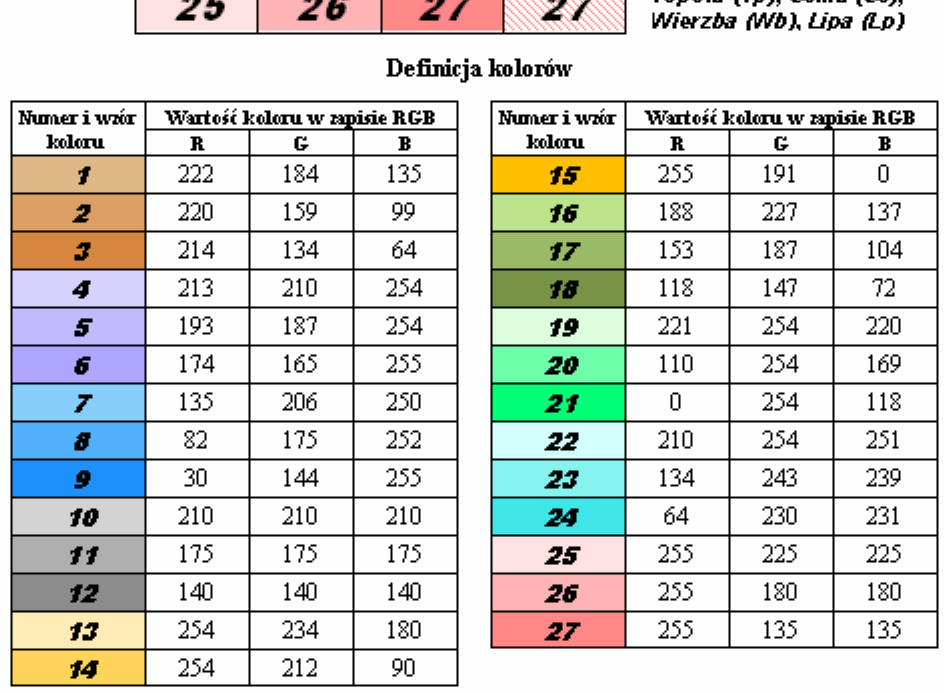

27 Matryca mapy przeglądowej 53 Mapy przeglądowe (tematyczne) 54 MAPA PRZEGLĄDOWA DRZEWOSTANÓW

28 Mapy przeglądowe (tematyczne) MAPA PRZEGLĄDOWA CIĘĆ RĘBNYCH 55 Mapy przeglądowe (tematyczne) 56 MAPA PRZEGLĄDOWA CIĘĆ RĘBNYCH

29 Mapy przeglądowe (tematyczne) 57 Dziękuję za uwagę Tomasz Grzegorzewicz, Emilia Wiśniewska Dyrekcja Generalna Lasów Państwowych Wydział Urządzania Lasu i Geoinformatyki ul. Bitwy Warszawskiej 1920 r. nr Warszawa t.grzegorzewicz@lasy.gov.pl, e.wisniewska@lasy.gov.pl tel ,
