1 ASG-EUPOS wielofunkcyjny system precyzyjnego pozycjonowania i nawigacji w Polsce Jarosław Bosy, Marcin Leończyk Główny Urząd Geodezji i Kartografii 1 Projekt współfinansowany przez Unię Europejską Europejski Fundusz Rozwoju Regionalnego, Warszawa, r.

2 Główny Urząd Geodezji i Kartografii Urząd administracji rządowej, obsługujący Głównego Geodetę Kraju Realizuje politykę państwa z zakresu geodezji i kartografii Zakłada podstawowe osnowy geodezyjne, grawimetryczne i magnetyczne Prowadzi centralny zasób geodezyjny i kartograficzny Współpracuje z innymi resortami w zakładaniu i prowadzeniu systemów informacji geograficznej Realizuje projekty ASG-EUPOS, Zintegrowany System Katastralny, GEOPORTAL.GOV.PL 2

3 Układ prezentacji Wprowadzenie Projekt EUPOS Opis systemu ASG-EUPOS Budowa systemu ASG-EUPOS Podsumowanie 3

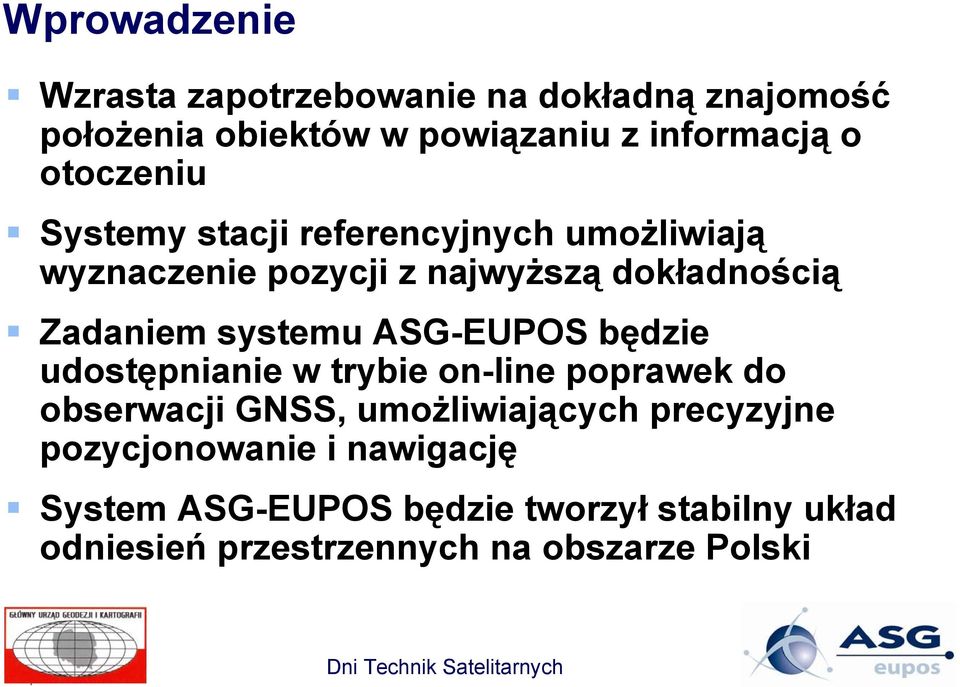

4 Wprowadzenie Wzrasta zapotrzebowanie na dokładną znajomość położenia obiektów w powiązaniu z informacją o otoczeniu Systemy stacji referencyjnych umożliwiają wyznaczenie pozycji z najwyższą dokładnością Zadaniem systemu ASG-EUPOS będzie udostępnianie w trybie on-line poprawek do obserwacji GNSS, umożliwiających precyzyjne pozycjonowanie i nawigację System ASG-EUPOS będzie tworzył stabilny układ odniesień przestrzennych na obszarze Polski 4

5 System EUPOS Wielofunkcyjny system (precyzyjne pozycjonowanie i nawigacja) 16 krajów Europy Środkowej i Wschodniej 429 stacji referencyjnych, system budowany według jednolitego standardu System budowany według jednolitego standardu Uruchomienie systemu w 2008 r. 5

6 Opis systemu ASG-EUPOS (1) Główne założenia System wielofunkcyjny, pracujący w trybie 24 h/365 dni Korzystanie z sygnałów satelitów GPS, GLONASS, GALILEO (w przyszłości) 86 stacji referencyjnych, dwa ośrodki obliczeniowe Sześć podstawowych usług Współrzędne wyznaczane będą w systemie ETRS89 oraz układzie państwowym 6

7 Opis systemu ASG-EUPOS (2) Główne założenia Świadczenie usług poprzez ogólnodostępne transmisje danych (GSM, Internet, FM) Wysoka dostępność, pewność i niezawodność systemu Budowa w latach Planowany koszt budowy 29,912 mln PLN 7

8 Opis systemu ASG-EUPOS (3) Segmenty systemu segment odbiorczy segment zarządzania segment użytkownika 8

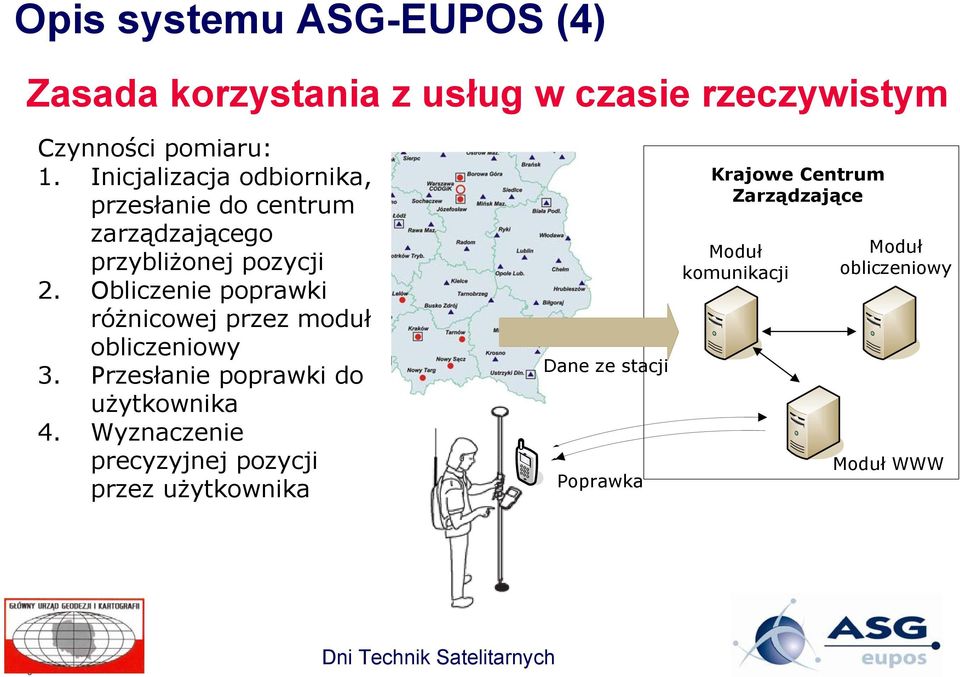

9 Opis systemu ASG-EUPOS (4) Zasada korzystania z usług w czasie rzeczywistym Czynności pomiaru: 1. Inicjalizacja odbiornika, przesłanie do centrum zarządzającego przybliżonej pozycji 2. Obliczenie poprawki różnicowej przez moduł obliczeniowy 3. Przesłanie poprawki do użytkownika 4. Wyznaczenie precyzyjnej pozycji przez użytkownika Dane ze stacji Poprawka Krajowe Centrum Zarządzające Moduł komunikacji Moduł obliczeniowy Moduł WWW 9

10 Opis systemu ASG-EUPOS (5) Usługi pozycjonowania w czasie rzeczywistym Usługa Metoda Transmisja danych Błąd pozycji Sprzęt pomiarowy NAWGEO (RTK) GSM/GPRS 0,03 m Odbiorniki Internet 0,05 m L1/L2 NAWGIS (DGPS) GSM/GPRS 0,3 m Odbiorniki Internet, FM/VFM L1/L2 KODGIS (DGPS) GSM/GPRS 3,0 m Odbiorniki L1 Internet, FM/VFM 10

11 Opis systemu ASG-EUPOS (6) Usługi pozycjonowania w trybie postprocessing Usługa Metoda Transmisja danych Błąd pozycji Sprzęt pomiarowy POZGEO Pomiary Internet/ CDROM 0,01 m Odbiorniki statyczne L1/L2 POZGEO D Pomiary Internet/ CDROM 0,1 m Odbiornik L1 statyczne Prowadzenie serwisu obsługi technicznej oraz punktu konsultacyjnego 11

12 Opis systemu ASG-EUPOS (7) Zastosowania systemu Budownictwo Budownictwo Infrastruktura Leśnictwo Transport Nawigacja Obsługa lotnisk Turystyka Geodezja Ratownictwo Sterowanie maszynami Rolnictwo 12

13 Opis systemu ASG-EUPOS (8) Korzyści z użytkowania systemu Wprowadzenie jednolitego stabilnego systemu odniesień przestrzennych Poprawa szybkości i jakości usług pozycjonowania i nawigacji Znaczne zmniejszenie kosztów pozyskania precyzyjnych danych przestrzennych Dostępność usług on-line Dostosowanie usług dla potrzeb użytkownika Wzrost konkurencyjności polskich przedsiębiorstw 13

14 Budowa systemu ASG-EUPOS (1) Dofinansowanie budowy ze środków UE Projekt Wielofunkcyjny system precyzyjnego pozycjonowania ASG- EUPOS jest realizowany przy wykorzystaniu środków Europejskiego Funduszu Rozwoju Regionalnego (EFRR) w ramach Sektorowego Programu Operacyjnego Wzrost Konkurencyjności Przedsiębiorstw (SPO-WKP), działanie 1.5 Rozwój systemu dostępu przedsiębiorców do informacji i usług publicznych on-line. Umowa o dofinansowaniu projektu została podpisana w dniu r. 14

15 Budowa systemu ASG-EUPOS (2) Koszt budowy systemu ASG-EUPOS WYSZCZEGÓLNIENIE Sprzęt i oprogramowanie (75 stacji) Budowa i eksploatacja (2,5 roku) Koszty osobowe (2,5 roku) Razem Kurs 4,00 PLN/EUR EURO ZŁOTE

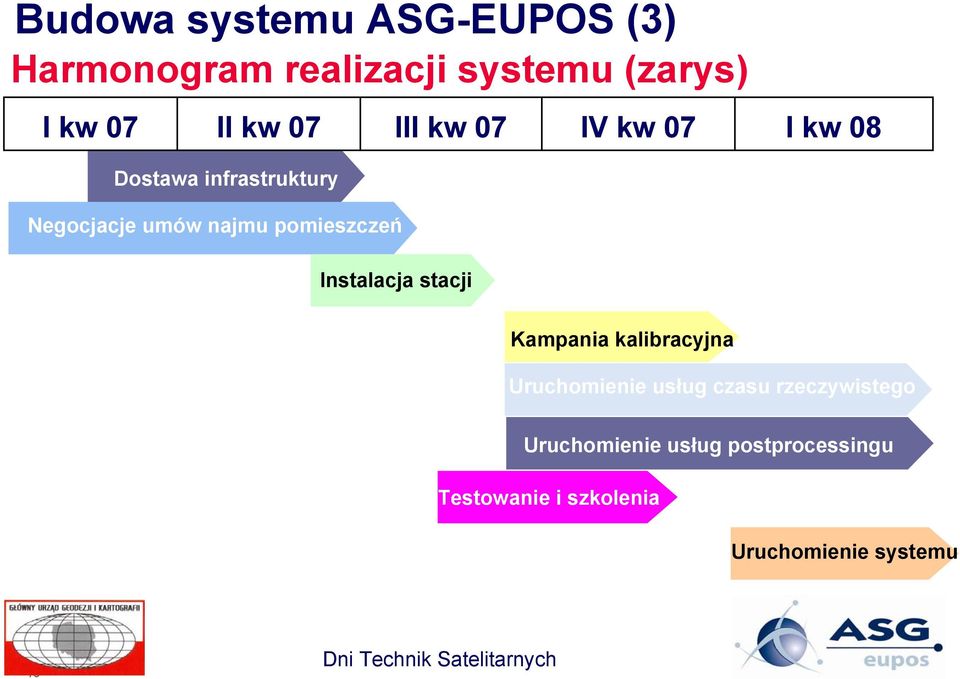

16 Budowa systemu ASG-EUPOS (3) Harmonogram realizacji systemu (zarys) I kw 07 Dostawa infrastruktury Negocjacje umów najmu pomieszczeń II kw 07 III kw 07 IV kw 07 I kw 08 Instalacja stacji Kampania kalibracyjna EC/ESA Uruchomienie usług czasu rzeczywistego Uruchomienie usług postprocessingu Testowanie i szkolenia Uruchomienie systemu 16

17 Budowa systemu ASG-EUPOS (4) Zakładanie stacji referencyjnych stan na dzień r. 17

18 Podsumowanie System ASG-EUPOS stanowić będzie stabilny układ odniesień przestrzennych spełniający potrzeby wielu użytkowników w zakresie pozycjonowania zjawisk, ludzi i obiektów a także nawigacji Założenie wielofunkcyjnego systemu stacji referencyjnych odbierających sygnały GNSS jest elementem poprawiającym funkcjonowanie służb państwowych i wzrost konkurencyjności gospodarki Budowa systemu na obszarze Polski rozpocznie się od rejonów, w których jest planowane rozpoczęcie dużych inwestycji przemysłowych 18

19 ul. Wspólna 2, Warszawa tel , fax
