1 Katalog techniczny

2

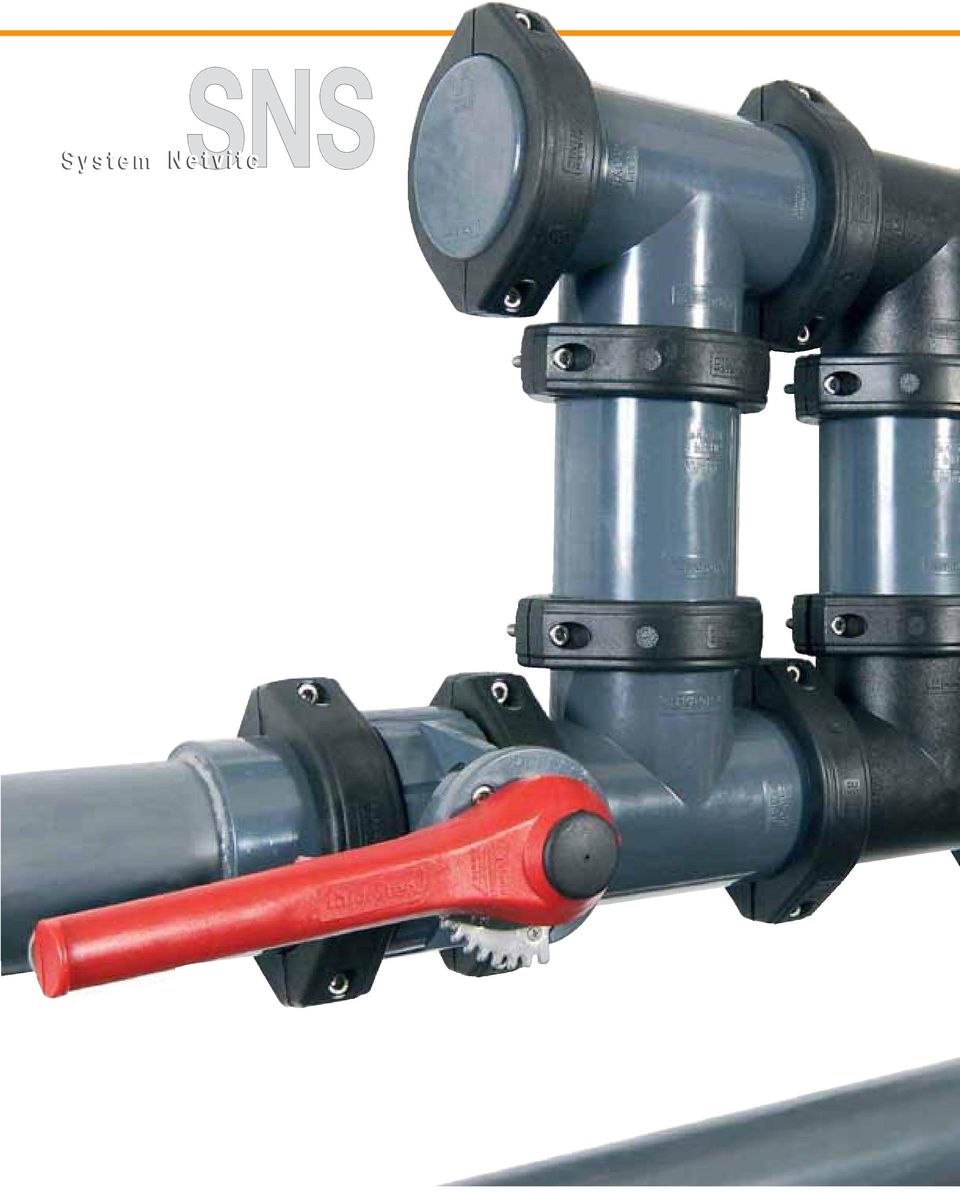

3

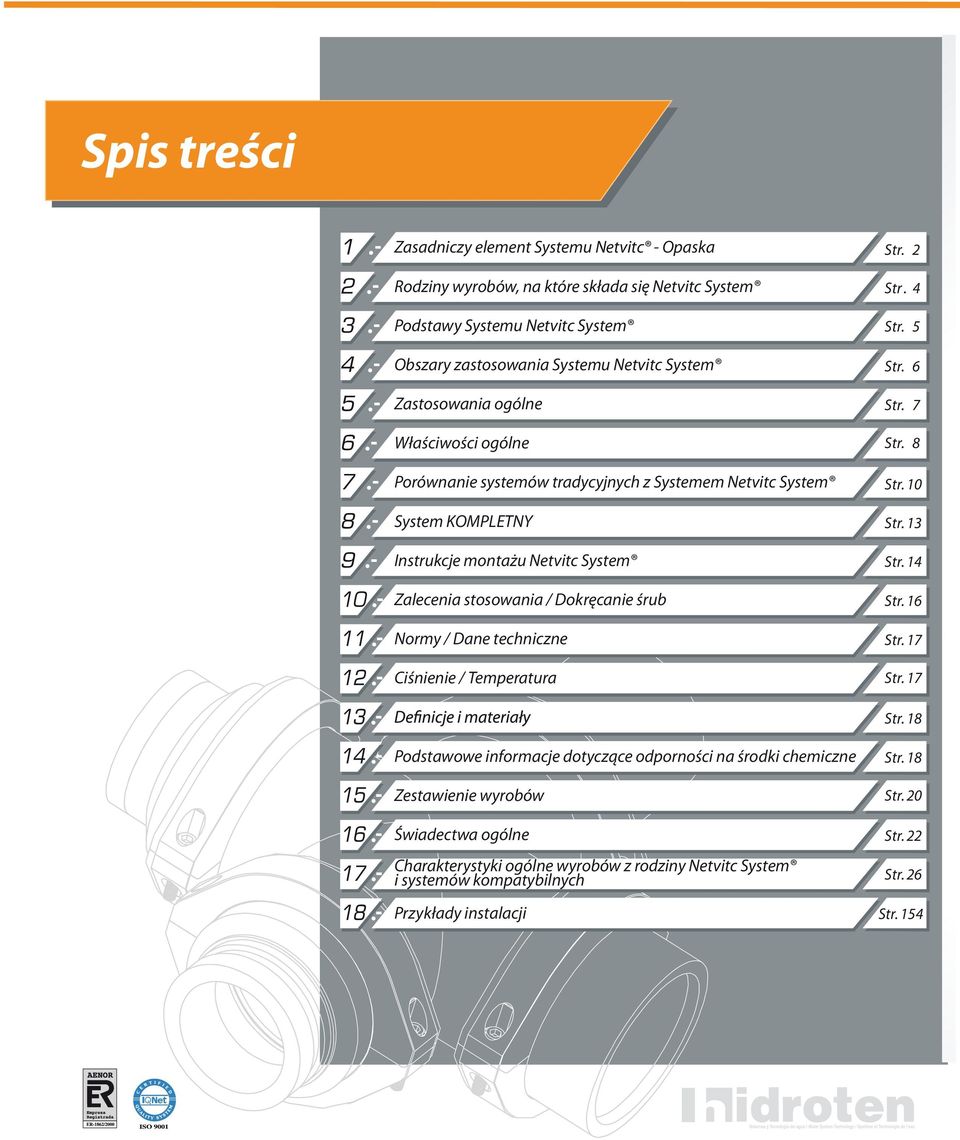

4 Spis treści Zasadniczy element Systemu Netvitc - Opaska Rodziny wyrobów, na które składa się Netvitc System Podstawy Systemu Netvitc System Obszary zastosowania Systemu Netvitc System Zastosowania ogólne Właściwości ogólne Porównanie systemów tradycyjnych z Systemem Netvitc System System KOMPLETNY Instrukcje montażu Netvitc System Zalecenia stosowania / Dokręcanie śrub Normy / Dane techniczne Ciśnienie / Temperatura Str. 2 Str. 4 Str. 5 Str. 6 Str. 7 Str. 8 Str. 10 Str. 13 Str. 14 Str. 16 Str. 17 Str. 17 Str. 18 Podstawowe informacje dotyczące odporności na środki chemiczne Zestawienie wyrobów Świadectwa ogólne Charakterystyki ogólne wyrobów z rodziny Netvitc System i systemów kompatybilnych Przykłady instalacji Str. 18 Str. 20 Str. 22 Str. 26 Str. 154

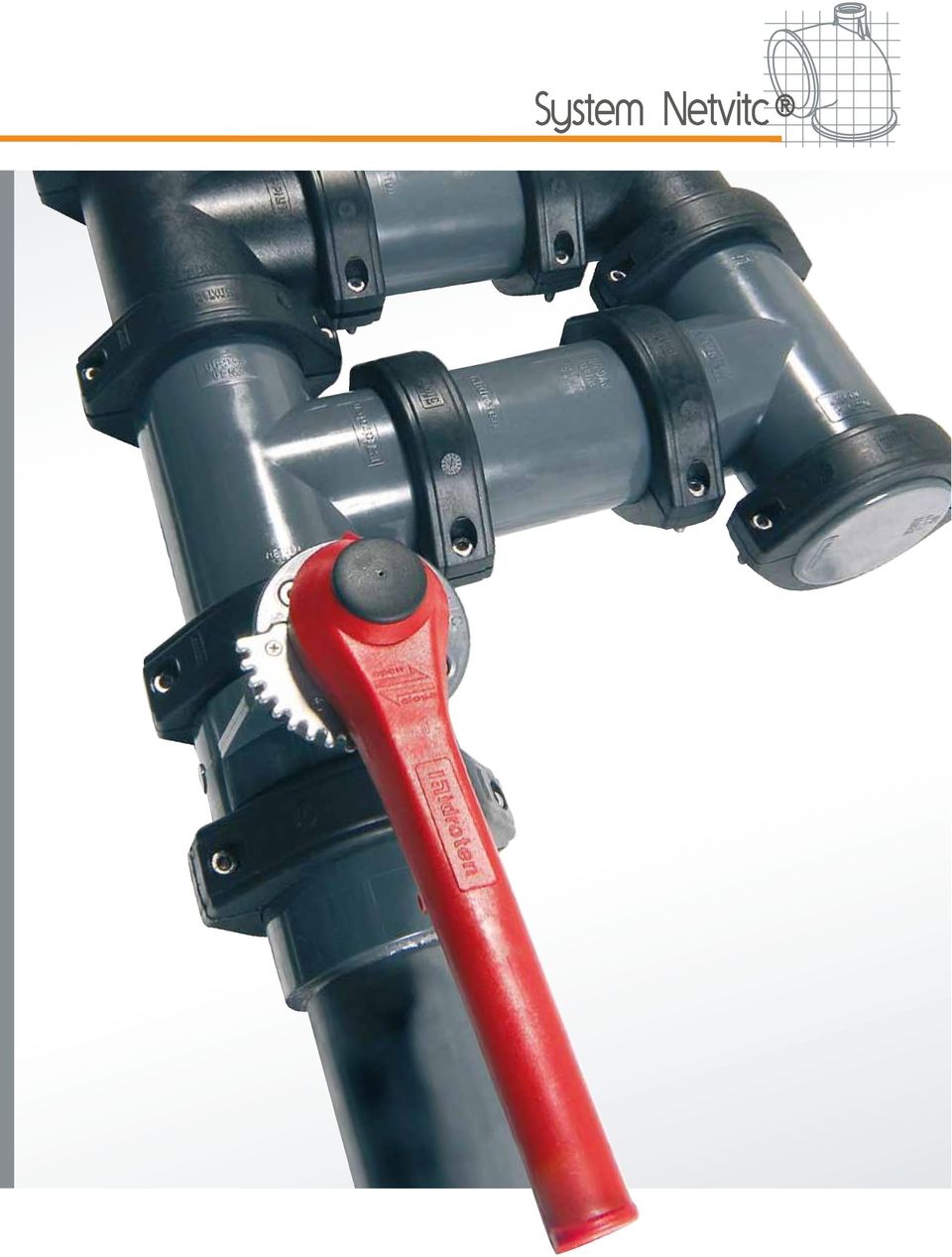

5

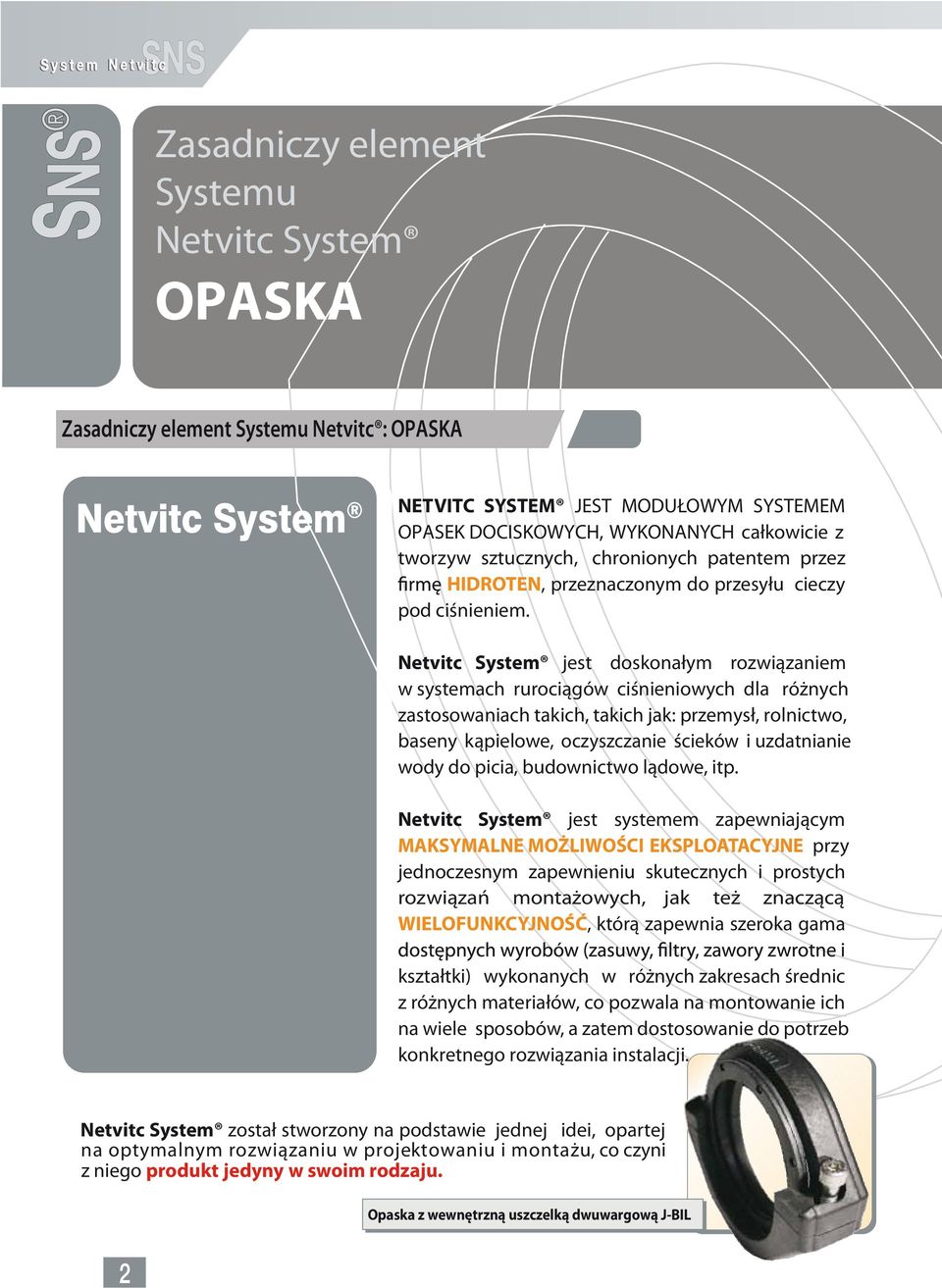

6 Zasadniczy element Systemu Netvitc System OPASKA Zasadniczy element Systemu Netvitc : OPASKA NETVITC SYSTEM JEST MODUŁOWYM SYSTEMEM OPASEK DOCISKOWYCH, WYKONANYCH całkowicie z tworzyw sztucznych, chronionych patentem przez HIDROTEN, przeznaczonym do przesyłu cieczy pod ciśnieniem. Netvitc System jest doskonałym rozwiązaniem w systemach rurociągów ciśnieniowych dla różnych zastosowaniach takich, takich jak: przemysł, rolnictwo, baseny kąpielowe, oczyszczanie ścieków i uzdatnianie wody do picia, budownictwo lądowe, itp. Netvitc System jest systemem zapewniającym MAKSYMALNE MOŻLIWOŚCI EKSPLOATACYJNE przy jednoczesnym zapewnieniu skutecznych i prostych rozwiązań montażowych, jak też znaczącą WIELOFUNKCYJNOŚĆ, którą zapewnia szeroka gama kształtki) wykonanych w różnych zakresach średnic z różnych materiałów, co pozwala na montowanie ich na wiele sposobów, a zatem dostosowanie do potrzeb konkretnego rozwiązania instalacji. Netvitc System został stworzony na podstawie jednej idei, opartej na optymalnym rozwiązaniu w projektowaniu i montażu, co czyni z niego produkt jedyny w swoim rodzaju. Opaska z wewnętrzną uszczelką dwuwargową J-BIL

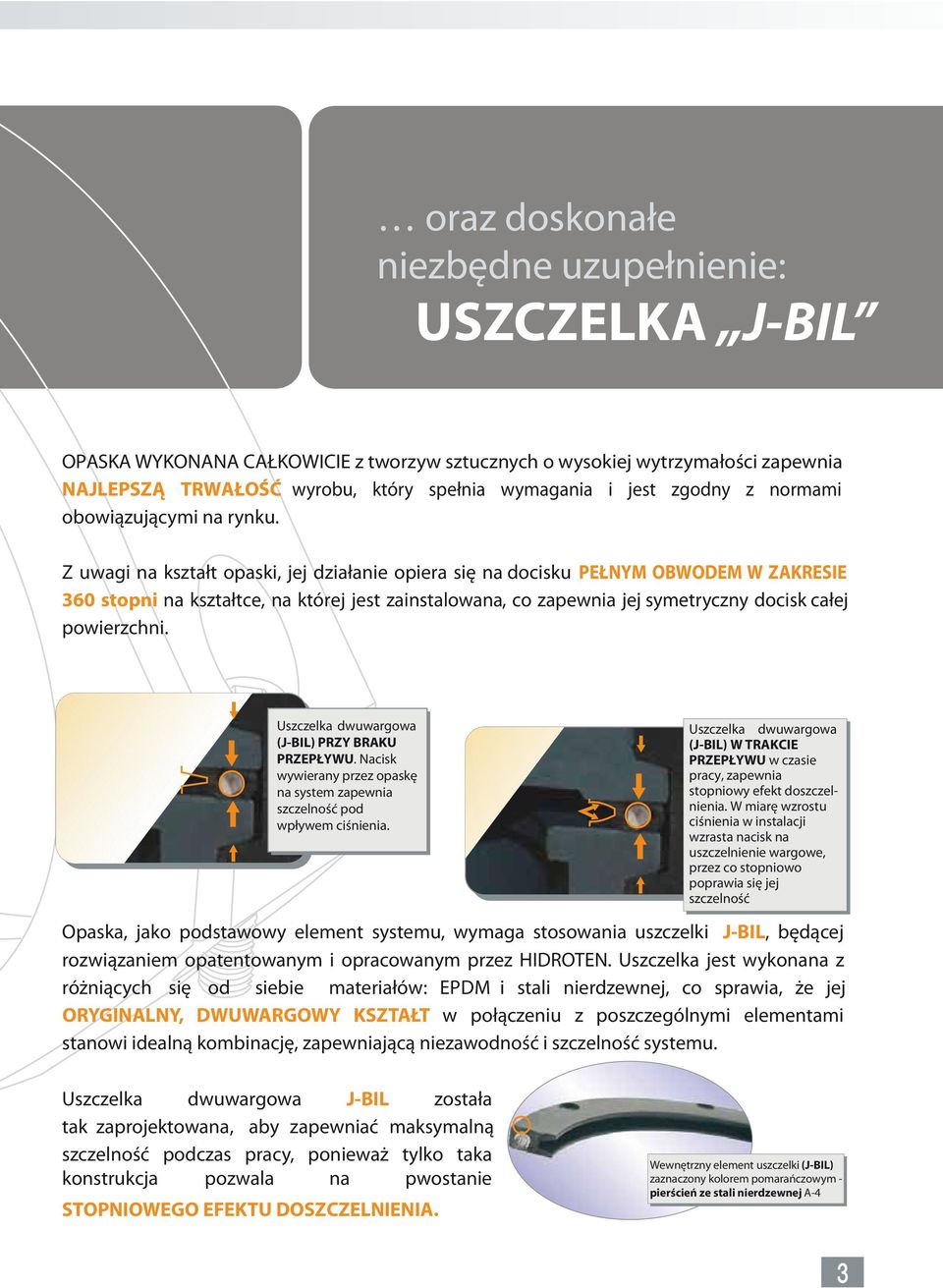

7 oraz doskonałe niezbędne niezbędne uzupełnienie: uzupełnienie: USZCZELKA J-BIL OPASKA WYKONANA CAŁKOWICIE z tworzyw sztucznych o wysokiej wytrzymałości zapewnia NAJLEPSZĄ TRWAŁOŚĆ wyrobu, który spełnia wymagania i jest zgodny z normami obowiązującymi na rynku. Z uwagi na kształt opaski, jej działanie opiera się na docisku PEŁNYM OBWODEM W ZAKRESIE 360 stopni na kształtce, na której jest zainstalowana, co zapewnia jej symetryczny docisk całej powierzchni. Uszczelka dwuwargowa (J-BIL) PRZY BRAKU PRZEPŁYWU. Nacisk wywierany przez opaskę na system zapewnia szczelność pod wpływem ciśnienia. Uszczelka dwuwargowa (J-BIL) W TRAKCIE PRZEPŁYWU w czasie pracy, zapewnia stopniowy efekt doszczelnienia. W miarę wzrostu ciśnienia w instalacji wzrasta nacisk na uszczelnienie wargowe, przez co stopniowo poprawia się jej szczelność Opaska, jako podstawowy element systemu, wymaga stosowania uszczelki J-BIL, będącej rozwiązaniem opatentowanym i opracowanym przez HIDROTEN. Uszczelka jest wykonana z różniących się od siebie materiałów: EPDM i stali nierdzewnej, co sprawia, że jej ORYGINALNY, DWUWARGOWY KSZTAŁT w połączeniu z poszczególnymi elementami stanowi idealną kombinację, zapewniającą niezawodność i szczelność systemu. Uszczelka dwuwargowa J-BIL została tak zaprojektowana, aby zapewniać maksymalną szczelność podczas pracy, ponieważ tylko taka konstrukcja pozwala na pwostanie STOPNIOWEGO EFEKTU DOSZCZELNIENIA. Wewnętrzny element uszczelki (J-BIL), zaznaczony kolorem pomarańczowym - pierścień ze stali nierdzewnej A-4 A-4

8 Rodziny wyrobów składające się na zestaw Netvitc System Netvitc System Rodzina 01N- Kształtki ciśnieniowe Netvitc System Połączenia Netvitc System Końcówka zaworu kulowego Netvitc System Rodzina 18- Wziernik do kontroli płynów Netvitc System Rodzina 09N- Zawór klapowy Netvitc System Rodziny Netvitc System Rodzina 14- Zawory ssawne Netvitc System Rodzina 15- Zawór zwrotny klapowy Netvitc System Rodzina 08N- Filtry Netvitc System Rodzina 1NH- System kolektorów do nawadniania Netvitc System

9 Podstawy systemu... Netvitc System System obejmuje następujące cztery podstawowe zasady: BEZPIECZEŃSTWO SYSTEM POSIADA HOMOLOGACJĘ PN 10, co zapewnia jego właściwe działanie w każdych warunkach eksploatacyjnych. OPERATYWNOŚĆ jego UNIWERSALNY charakter sprawia, że jest w stanie połączyć wyroby wykonane z różnych materiałów w każdym rozwiązaniu montażu instalacji. WYGODA LEKKOŚĆ systemu sprawia że jest on wygodny i łatwy w obsłudze w przypadku konieczności wymiany części. SZYBKOŚĆ OSZCZĘDNOŚĆ CZASU MONTAŻU wynikająca ze zmniejszenia znacznego ograniczenia czasu na prace mongtażowe przekłada się na korzyści finansowe.

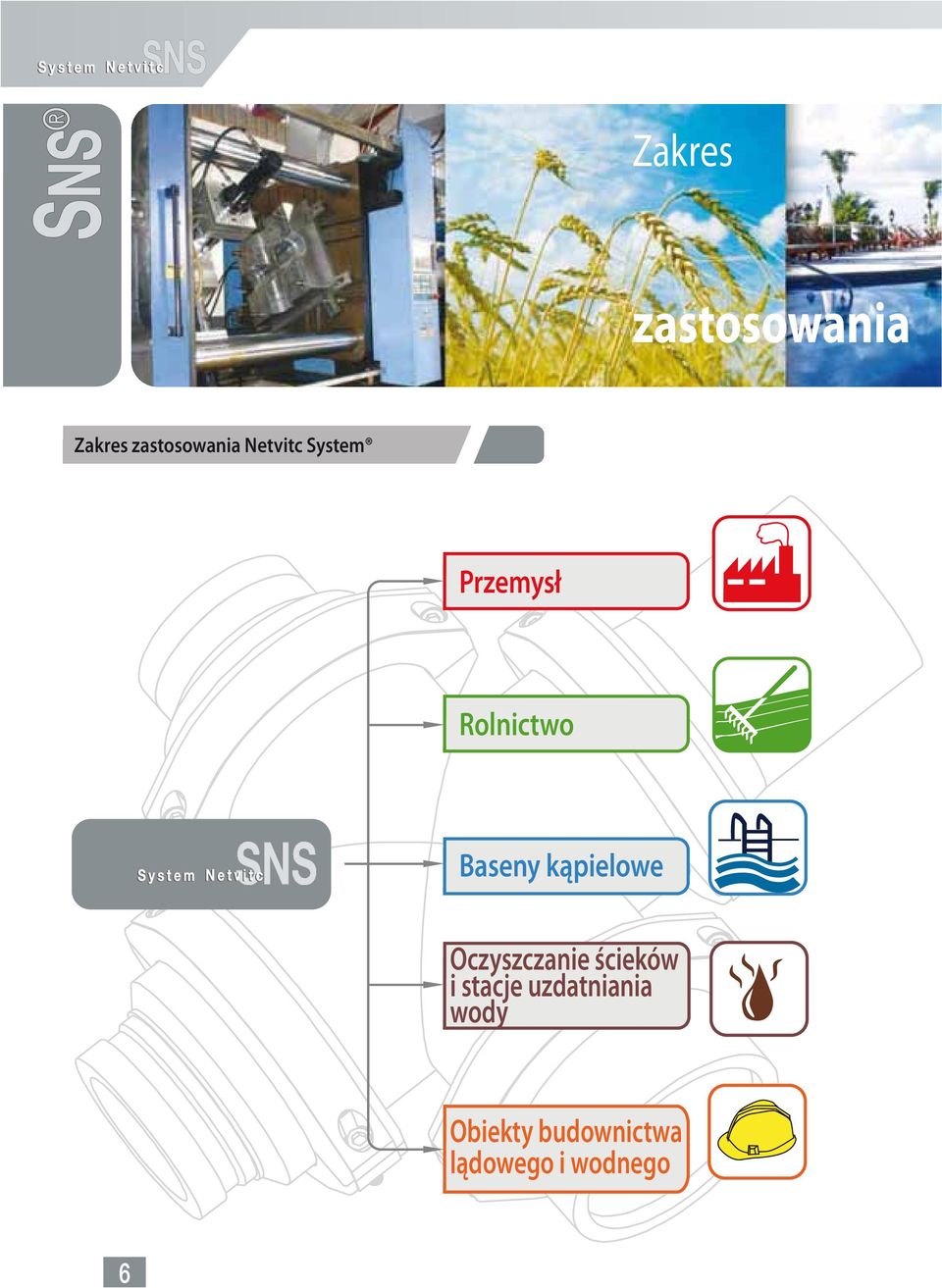

10 Zakres zastosowania Zakres zastosowania Netvitc System Przemysł Rolnictwo Baseny kąpielowe Oczyszczanie ścieków i stacje uzdatniania wody Obiekty budownictwa lądowego i wodnego

11 Zastosowania ogólne NETVITC SYSTEM, Z UWAGI NA SWOJE ROZWIĄZANIA KONSTRUKCYJNE, SPRAWDZA SIĘ DOSKONALE WE WSZELKIEGO RODZAJU INSTALACJACH TECHNOLOGICZNYCH znajdujących się w niewielkich pomieszczeniach, takich jak przepompownie, stacje filtrów systemy rozdzielczo - sterownicze, urządzenia do uzdatniania wody i oczyszczania ścieków, urządzenia do odsalania wody, systemy nawadniające itp. Netvitc System, z uwagi na materiały wykorzystane do jego budowy doskonale nadaje się do eksploatacji w środowiskch charakteryzujących się dużą wilgotnością i obecnością substancji agresywnych sprzyjających korozji SPA ODSALANIE AKWARIA PRZEMYSŁ ROLNO-SPOŻYWCZY Instalacje dla PRZEMYSŁU SPOŻYWCZEGO, sieć pompowania wody morskiej. Gospodarstwo rybne (Lugo). Instalacja BASENU KĄPIELOWEGO. Maszynownia w SPA (Pontevedra). Instalacja stosowana w ROLNICTWIE. Stacja filtracji. Ponieważ jest to system WIELOFUNKCYJNY, można przy jego pomocy łączyć różne materiały (PVC-U: UNE-EN 1452, PE HD: UNE-EN 1220), polipropylen, żeliwo, stal i inne) i elementy łączące, ochronne i sterujące (urządzenia, zawory, filtry etc.) Wyroby serii Netvitc System doskonale nadają się do montażu w systemach modułowych, takich jak instalacje do oczyszcania wody i ścieków, kolektory systemów nawadniających i dla przemysłu rolno-spożywczego, a ponieważ są ŁATWE W DEMONTAŻU, ich czyszczenie i konserwacja nie wymaga zbyt dużego nakładu pracy, a rozwiązanie takie pozwala także na wprowadzenie zmian w pracujących już instalacjach.

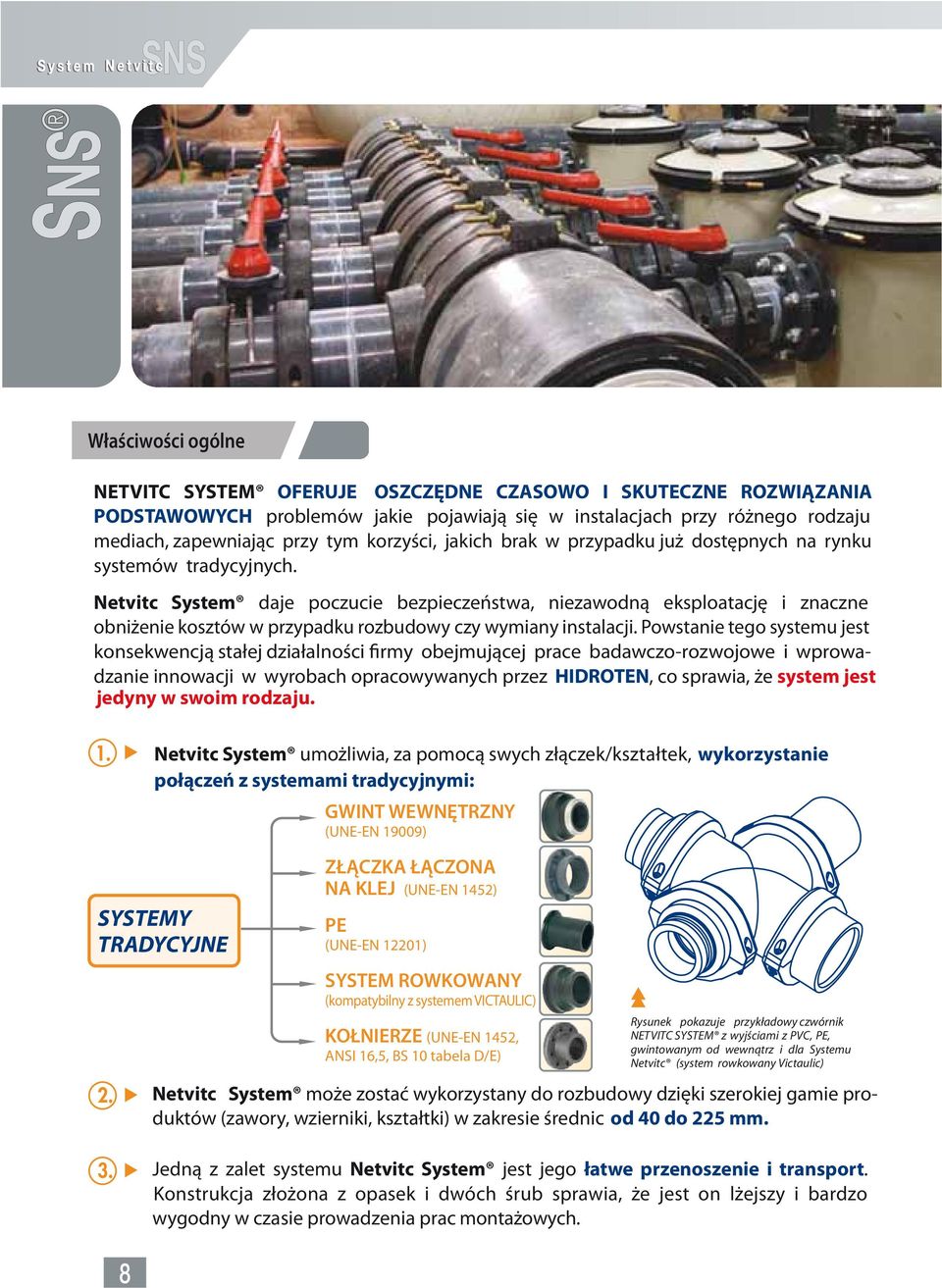

12 Właściwości ogólne NETVITC SYSTEM OFERUJE OSZCZĘDNE CZASOWO I SKUTECZNE ROZWIĄZANIA PODSTAWOWYCH problemów jakie pojawiają się w instalacjach przy różnego rodzaju mediach, zapewniając przy tym korzyści, jakich brak w przypadku już dostępnych na rynku systemów tradycyjnych. Netvitc System daje poczucie bezpieczeństwa, niezawodną eksploatację i znaczne obniżenie kosztów w przypadku rozbudowy czy wymiany instalacji. Powstanie tego systemu jest konsekwencją stałej działalności firmy obejmującej prace badawczo-rozwojowe i wprowadzanie innowacji w wyrobach opracowywanych przez HIDROTEN, co sprawia, że system jest jedyny w swoim rodzaju. Netvitc System umożliwia, za pomocą swych złączek/kształtek, wykorzystanie połączeń z systemami tradycyjnymi: GWINT WEWNĘTRZNY (UNE-EN 19009) SYSTEMY TRADYCYJNE ZŁĄCZKA ŁĄCZONA NA KLEJ (UNE-EN 1452) PE (UNE-EN 12201) SYSTEM ROWKOWANY (kompatybilny z systemem VICTAULIC) KOŁNIERZE (UNE-EN 1452, ANSI 16,5, BS 10 tabela D/E) Rysunek pokazuje przykładowy czwórnik NETVITC SYSTEM z wyjściami z PVC, PE, gwintowanym od wewnątrz i dla Systemu Netvitc (system rowkowany Victaulic) Netvitc System może zostać wykorzystany do rozbudowy dzięki szerokiej gamie produktów (zawory, wzierniki, kształtki) w zakresie średnic od 40 do 225 mm. Jedną z zalet systemu Netvitc System jest jego łatwe przenoszenie i transport. Konstrukcja złożona z opasek i dwóch śrub sprawia, że jest on lżejszy i bardzo wygodny w czasie prowadzenia prac montażowych.

13 Dzięki zastosowanym rozwiązaniom Netvitc System nie powstają spoiny klejone ani wypływki,, co daje w efekcie znaczne oszczędności czasu w trakcie montażu i demontażu, ale także umożliwia ponowne wykorzystanie t y c h części, co z kolei przyczynia się do zmniejszenia kosztów remontu instalacji. Netvitc System umożliwia wykonywanie systemów modułowych z możliwością wykorzystania w tej samej instalacji szeregu elementów, w tym także wykonanych z różnych materiałów, takich stemu. Netvitc System zapewnia maksymalną szczelność, dzięki zastosowaniu uszczelki wargowej J-BIL z pierścieniem wzmacniającym ze stali nierdzewnej, co zapewnia uzyskanie pożądanych właściwości wytrzymałościowych instalacji. Produkty Netvitc System umożliwiają, dzięki swemu oryginalnemu rozwiązaniu, możliwość obracania częściami również po zainstalowaniu, co umożliwia dokonywanie zmian w istniejących instalacjach, tak w trakcie montażu lub demontażu, co z kolei jest bardzo pomocne w wykonywaniu takich rozwiązań i ustawień położenia instalacji, jakie będą najlepiej dostosowane do wymaganej przestrzeni. Netvitc System umożliwia obracanie elementami osprzętu co ułatwia montaż i demontaż części instalacji i ich projektowanie Dzięki układowi modułowemu, wyroby Netvitc System mogą być PONOWNIE WYKORZYSTANE przy budowie innych nowych instalacji. Dzięki układowi niezależnych opasek, w przypadku wyrobów z rodziny zaworów klapowych, możliwe jest dokonywanie ich napraw lub wymiany bez konieczności opróżniania instalacji z medium. Z uwagi na zestawienie tworzyw sztucznych ze stalą nierdzewną, odporność poszczególnych części systemu na różne warunki środowiska roboczego jest bardzo wysoka.

14 System tradycyjny Większa liczba rur potrzebnych do wykonania instalacji Większa liczba połączeń klejonych WIĘKSZY INSTALACJI Części łączonych za pomocą kleju NIE DA SIĘ WYKORZYSTAĆ PONOWNIE Porównanie systemu tradycyjnego z Netvitc System Kolano 90º łączone na klej, 90 Zawór klapowy 90 Trójnik 90º łączony na klej, 90 Rura z PVC 90, PN 10 8 śrub M16 x 160 Ciężar całkowity instalacji: 53 kg Czas montażu instalacji: 3 godz. i 15 minut* Czas próby pod ciśnieniem: 24 godz. * Czas podany dla normalnych warunków prac montażowych

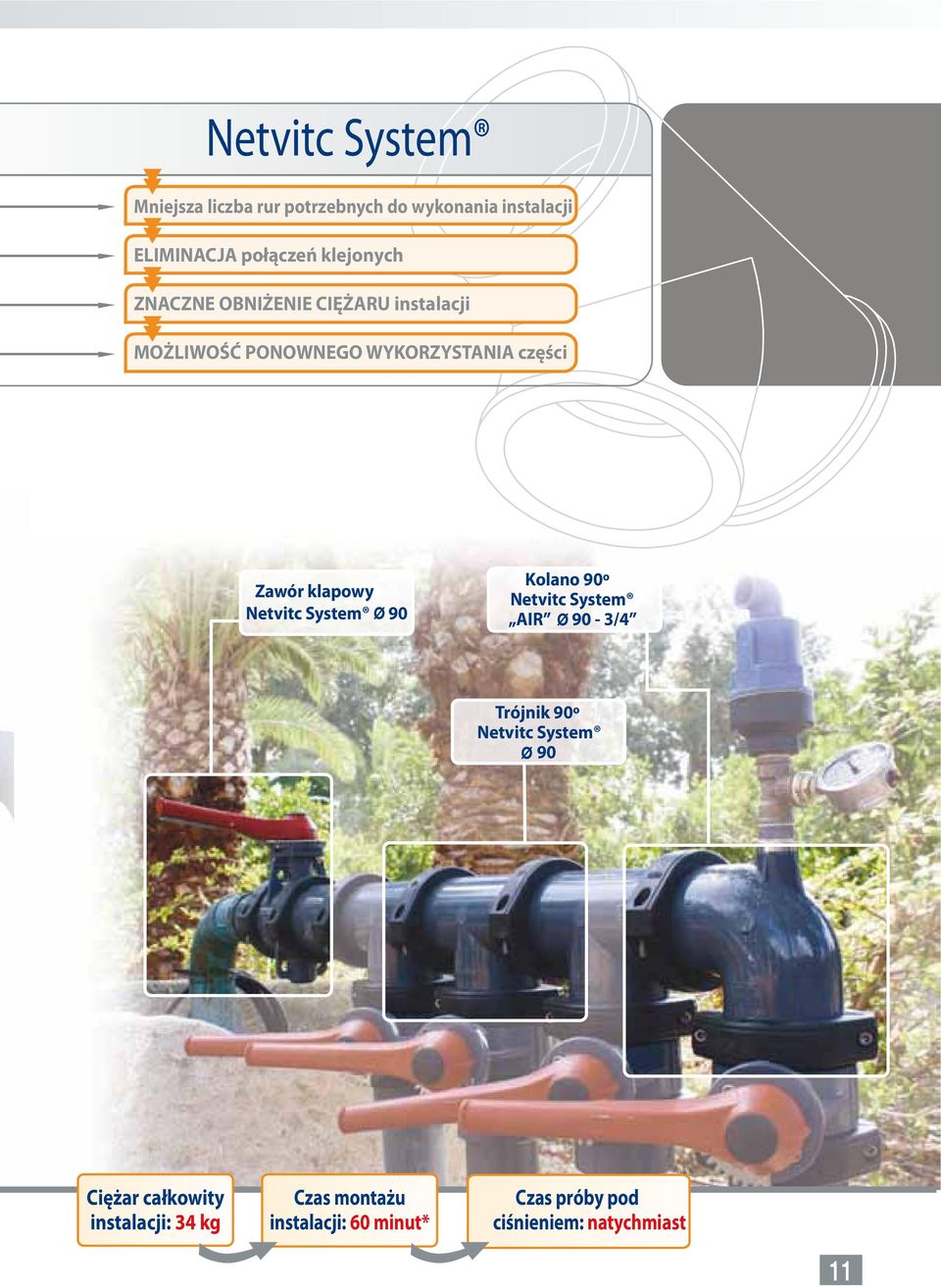

15 Netvitc System Mniejsza liczba rur potrzebnych do wykonania instalacji ELIMINACJA połączeń klejonych ZNACZNE OBNIŻENIE U instalacji MOŻLIWOŚĆ PONOWNEGO WYKORZYSTANIA części Zawór klapowy Netvitc System 90 Kolano 90º Netvitc System AIR 90-3/4 Trójnik 90º Netvitc System 90 Ciężar całkowity instalacji: 34 kg Czas montażu instalacji: 60 minut* Czas próby pod ciśnieniem: natychmiast

16 Rodzina 01N- Zestaw kształtek ciśnieniowych Netvitc System Połączenia Netvitc System Końcówka do zaworu kulowego Netvitc System Rodziny wyrobów Netvitc System Rodzina 1NH- Kolektory Netvitc System Rodzina 08N- Filtry Netvitc System Rodzina 09N- Zawór klapowy Netvitc System Rodzina 14- Zawory ssawne Netvitc System Rodzina 01N- Netvitc System Filtr Netvitc System, model Stone, z Kolano 90º Netvitc System AIR, wchodzące w skład gamy kształtek ciśnieniowych Netvitc System, służy do przedłużania, wykonywania odgałęzień, łączenia oraz ukierunkowywania rurociągów i ułatwia nadawanie pożądanego kształtu projektowanej instalacji. z tworzywa PPFV został zaprojektowany z myślą o ochronie urządzeń regulacyjnych i sterujących w instalacjach w których media mogą zawierać cząsteczki stałe o znacznych rozmiarach. Rodzina 08N- Netvitc System 1.- Zawory ssawne Netwell są wykonane z zaworami zwrotnymi. Są instalowane na początku rurociągu ssawnego pompy a ich zadaniem jest unikanie sytuacji, w której może dojść do opróżnienia przewodu ssawnego; ich wlot jest zabezpieczony siatką chroniącą instalację przed przedostaniem się do niej cząsteczek stałych. Rodzina 01N- Złączki adaptacyjne Netvitc System Rodzina 14- Netvitc System

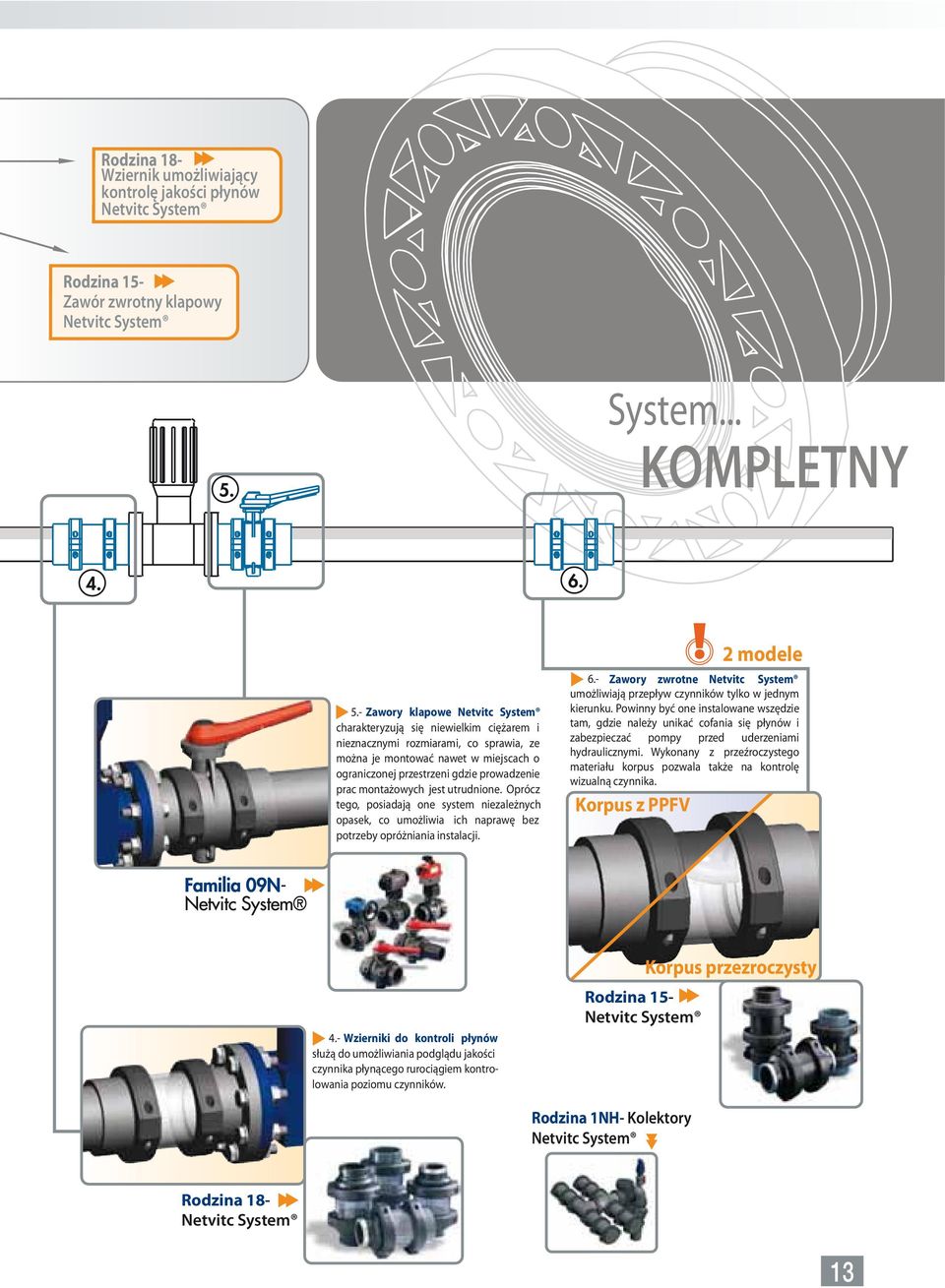

17 Rodzina 18- Wziernik umożliwiający kontrolę jakości płynów Netvitc System Rodzina 15- Zawór zwrotny klapowy Netvitc System System... KOMPLETNY 5.- Zawory klapowe Netvitc System charakteryzują się niewielkim ciężarem i nieznacznymi rozmiarami, co sprawia, ze można je montować nawet w miejscach o ograniczonej przestrzeni gdzie prowadzenie prac montażowych jest utrudnione. Oprócz tego, posiadają one system niezależnych opasek, co umożliwia ich naprawę bez potrzeby opróżniania instalacji. Korpus z PPFV 2 modele 6.- Zawory zwrotne Netvitc System umożliwiają przepływ czynników tylko w jednym kierunku. Powinny być one instalowane wszędzie tam, gdzie należy unikać cofania się płynów i zabezpieczać pompy przed uderzeniami hydraulicznymi. Wykonany z przeźroczystego materiału korpus pozwala także na kontrolę wizualną czynnika. 4.- Wzierniki do kontroli płynów służą do umożliwiania podglądu jakości czynnika płynącego rurociągiem kontrolowania poziomu czynników. Korpus przezroczysty Rodzina 15- Netvitc System Rodzina 1NH- Kolektory Netvitc System Rodzina 18- Netvitc System

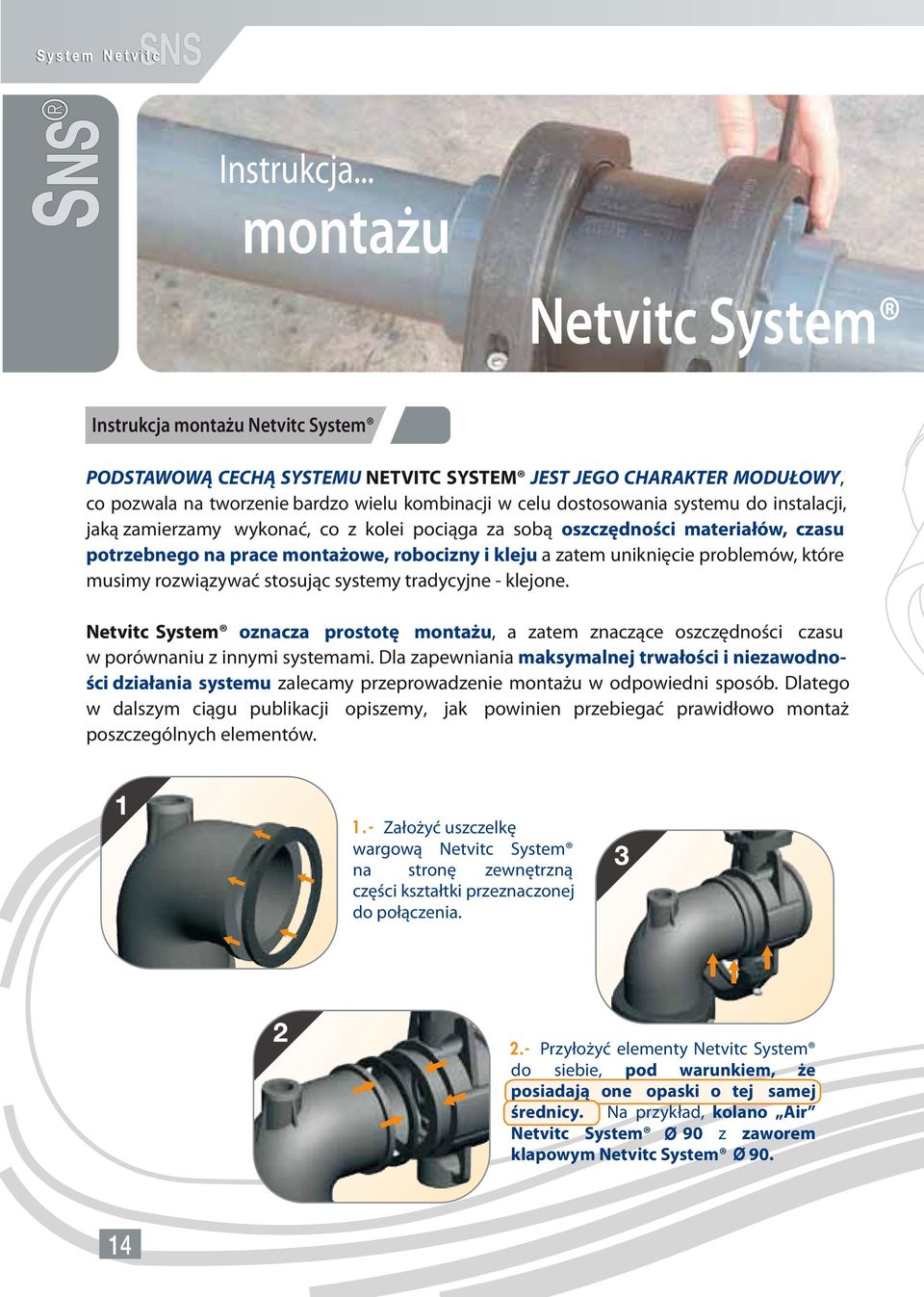

18 Instrukcja... montażu Netvitc System Instrukcja montażu Netvitc System PODSTAWOWĄ CECHĄ SYSTEMU NETVITC SYSTEM JEST JEGO CHARAKTER MODUŁOWY, co pozwala na tworzenie bardzo wielu kombinacji w celu dostosowania systemu do instalacji, jaką zamierzamy wykonać, co z kolei pociąga za sobą oszczędności materiałów, czasu potrzebnego na prace montażowe, robocizny i kleju a zatem uniknięcie problemów, które musimy rozwiązywać stosując systemy tradycyjne - klejone. Netvitc System oznacza prostotę montażu, a zatem znaczące oszczędności czasu w porównaniu z innymi systemami. Dla zapewniania maksymalnej trwałości i niezawodności działania systemu zalecamy przeprowadzenie montażu w odpowiedni sposób. Dlatego w dalszym ciągu publikacji opiszemy, jak powinien przebiegać prawidłowo montaż poszczególnych elementów. Założyć uszczelkę wargową Netvitc System na stronę zewnętrzną części kształtki przeznaczonej do połączenia. Przyłożyć elementy Netvitc System do siebie, pod warunkiem, że posiadają one opaski o tej samej średnicy. Na przykład, kolano Air Netvitc System 90 z zaworem klapowym Netvitc System 90.

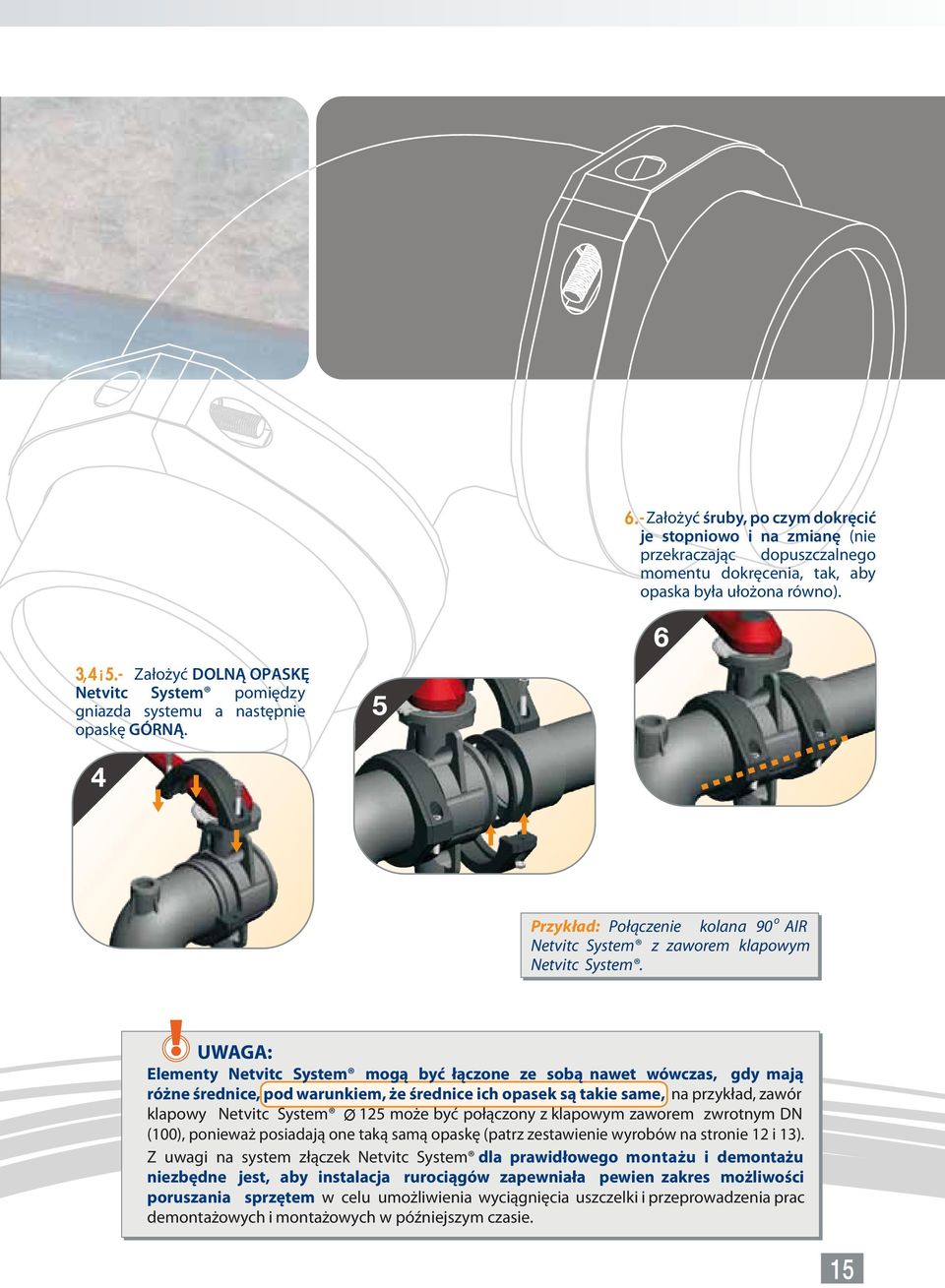

19 Założyć śruby, po czym dokręcić je stopniowo i na zmianę (nie przekraczając dopuszczalnego momentu dokręcenia, tak, aby była ułożona równo). i Założyć DOLNĄ OPASKĘ Netvitc System pomiędzy gniazda systemu a następnie opaskę GÓRNĄ. Przykład: Połączenie kolana 90 AIR Netvitc System z zaworem klapowym Netvitc System. o UWAGA: Elementy Netvitc System mogą być łączone ze sobą nawet wówczas, gdy mają różne średnice, pod warunkiem, że średnice ich opasek są takie same, na przykład, zawór klapowy Netvitc System 125 może być połączony z klapowym zaworem zwrotnym DN (100), ponieważ posiadają one taką samą opaskę (patrz zestawienie wyrobów na stronie 12 i 13). Z uwagi na system złączek Netvitc System dla prawidłowego montażu i demontażu niezbędne jest, aby instalacja rurociągów zapewniała pewien zakres możliwości poruszania sprzętem w celu umożliwienia wyciągnięcia uszczelki i przeprowadzenia prac demontażowych i montażowych w późniejszym czasie.

20 Zalecenia w zakresie stosowania i dokręcania śrub W SYSTEMIE STOSOWANE SĄ DWA GATUNKI STALI NIERDZEWNEJ (nakrętki wykonane ze stali A-4 a śruby ze stali A-2), co zmniejsza ryzyko zakleszczenia przy dokręcaniu. Należy jednak pamiętać o tym, aby nie dokręcać ich z nadmierna nieuzasadnioną siłą. Średnica opaski i i i Gwint Maksymalny moment dokręcenia [Nm] Zaleca się usunięcie wszelkich zanieczyszczeń z gwintu. Aby MONTAŻ BYŁ PRAWIDŁOWY śruby należy dokręcać na zmianę i stopniowo. Patrz wykres w dalszej części. UWAGA, większy rozstaw UWAGA: Sposób prawidłowy UWAGA: Sposób nieprawidłowy PRAWIDŁOWA kolejność dokręcania 1-2, 1-2, 1-2, 1-2 itd., na przemian NIEPRAWIDŁOWY sposób dokręcania: 1-1, 1-1, 1-1, UWAGA: Mocowanie prawidłowe UWAGA: łatwy demontaż, bez potrzeby przesuwania części

21 Normy / Dane techniczne UNE-EN 1452 (PVC-U) W systemach rurociągów, według norm UNE-EN (PE HD) POŁĄCZENIA GWINTOWANE UNE NORMATYWY DLA OPASEK; ANSI 16,5 BS10 TABELA D/E; UNE-EN 1452 (PVC-U) Ciśnienie / Temperatury Netvitc System PN 10 bar; w tym celu poszczególne wyroby poddano bardzo wymagającym próbom atoriach zewnętrznych. Ciśnienie (bar) Ciśnienie (bar) Temperetura ( o C) Temperetura ( o C) UWAGA: Dla rodziny 09N, zawory klapowe Netvitc System, wymiary 160 i 200, ciśnienie robocze PN wynosi 6 bar.

22 Nazwy materiałów MATERIAŁY PVC PP (polipropylen) PPFV (polipropylen z włóknem szklanym) PE (polietylen) PA (poliamid) EPDM (kauczuk etyleno-propylenodienowy) FPM NAS (nitrylo-akrylo-styren) H. BICROMATADO (żeliwo dwuchromowane) INOX (stal nierdzewna A2 / A4) Odporność na podstawowe czynniki chemiczne Wyrób / Formuła Kwas solny Kwas azotowy Woda morska Kwas siarkowy Ług Stężenie % stężony Kod oznaczeń w tabeli: odporny odporność ograniczona odporność niezadowalająca. Kształtki są silnie niszczone przez czynnik.

23 Ze względu na użyte do produkcji wyrobów materiały, Netvitc Sy stem jest odporny na oddziaływanie różnego rodzaju środowisk roboczych. Środowisko morskie STAWY HODOWLANE I SIEĆ RUROCIĄGÓW wody morskiej. Środowisko słone. Hodowla ryb. Lugo (Hiszpania). Instalacje w otwartej przestrzeni Szczegół instalacji nawadniającej dla rolnictwa - - KOLEKTOR CZTERODROGOWY. Gospodarstwo Alameda. Alicante (Hiszpania). Przemysł Fragment przepompowni w zakładzie przemysłowym.

24 Zestawianie wyrobów gamy produkcyjnej OPASKA WZIERNIK ZAWÓR KLAPOWY KLAPOWY ZAWÓR ZWROTNY KOSZ Z ZAWOREM ZWROTNYM KOSZ PŁYWAJĄCY MUFA REDUKCJA KOŁNIERZ Z TULEJĄ KOREK TULEJA PRZEJŚCIOWA PE KOLANO KOLANO AIR KOLANO ŁUK ŁUK Z ODPOWIETRZNIKIEM

25 Zestawienie wyrobów gamy produkcyjnej KORPUS CENTRALNY FILTRU Z WZIERNIKIEM TULEJA PRZEJŚCIOWA DO PE TRÓJNIK KORPUS CENTRALNY Z FILTREM CIAŁ STAŁYCH REDUKCJA Z GW TRÓJNIK GW USZCZELKA TULEJA PRZEJŚCIOWA ROWKOWANA TRÓJNIK NAKRĘTKA ZAWORU KULOWEGO CZWÓRNIK Wiele możliwych kombinacji

26 Certyfikaty ogólne

27 Certyfikaty... ogólne

28

29 Kształtki ciśnieniowe Netvitc System Familia Spis treści Charakterystyki szczegółowe Łączenie poprzez klejenie i zgrzewanie Systemy uzupełniające Str. X Str. X Str. X

30 ARMATURA CIŚNIENIOWA RODZINA Charakterystyki szczegółowe rodziny 01n ZESTAW KSZTAŁTEK NETVITC SYSTEM STANOWI OFEROWANĄ W RAMACH SYSTEMU SZEROKĄ GAMĘ WYROBÓW NIEZBĘDNĄ do przedłużania, łączenia, zmiany kierunku i wykonywania odgałęzień rurociągów z PVC-U i PE-HD oraz pomocną przy projektowaniu potrzebnych rozwiązań instalacji. Kształtki te są produkowane zarówno z PVC-U jak i z PPFV (PP wzmacnianego włóknem szklanym), co sprawia, że nadają się doskonale do stosowania w różnego rodzaju układach technologicznych. instalacji Armatura ciśnieniowa Netvitc System Mufa Netvitc System Kolano 90 º Netvitc System Łuk 90 º Netvitc System Złączki - Mufy odcinków rurociągu. Kolana i łuki Od do Elementy umożliwiające łączenie przebiegu rurociągów pod różnymi kątami. odgałęzień rurociągów. rurociągu. Trójniki Redukcje Umożliwiają zmianę kierunku Elementy używane do wykonywania Pozwalają na zmianę średnicy Korki Elementy końcowe odgałęzień rurociągu zakończonych ślepo lub przeznaczonych do rozbudowy w przyszłości. Trójnik 90º Netvitc System Trójnik 45º Netvitc System Redukcja Netvitc System Korek Netvitc System

31 Jedną z podstawowych zalet Netvitc System jaką można dostrzec wewnątrz rodziny wyrobów składających się na zestaw kształtek ciśnieniowych Netvitc System jest możliwość OBRACANIA o 360º każdej z części bez konieczności całkowitego zdejmowania opaski, co daje możliwości, jakiej nie mogą zaoferować inne, obecnie stosowane zestawy kształtek innych systemów instalacyjnych. 1.- Połączenie dwóch kolan 90º Netvitc System. Obrót kolana 90º Netvitc System. 2.- Dzięki rozwiązaniu Netvitc System, można obracać częściami o 360º wokół ich własnej osi.

32 ARMATURA CIŚNIENIOWA RODZINA Łączenie przy pomocy kleju i zgrzewanie NETVITC SYSTEM JEST ZAPROJEKTOWANY PO TO, ABY MÓGŁ BYĆ STOSOWANY PRZY MOŻLIWIE WSZYSTKICH SPOSOBACH POŁĄCZEŃ istniejących na rynku. Dlatego właśnie rodzina wyrobów 01n jest przygotowana do łączenia z najnowocześniejszymi stosowanymi obecnie systemami instalacyjnymi. Kształtki ciśnieniowe Netvitc System zostały zaprojektowane tak, aby poszczególne jej części można było łączyć przy pomocy kleju (zgodnie z normą UNE-EN 1452), co stwarza możliwość wykonywania połączeń mieszanych pomiędzy Netvitc System a systemami tradycyjnymi przeznaczonymi do łączenia przy pomocy kleju. Aby prawidłowo wykonać połączenie klejone Kolanko 90º Netvitc System łączone w systemie mieszanym Łączenie przy pomocy kleju i zgrzewanie Przede wszystkim należy określić długość odcinka rury: I = d (Z1 + Z2) Następnie należy przyciąć rurę prostopadle do jej osi, za pomocą odpowiedniego narzędzia. Krawędź po przycięciu należy sfazować fazowanie Włożyć rurę do kształtki zaznaczając, na jakiej głębokości jest położona. rury [mm] Głębokość kształtki [mm]

33 Oczyścić powierzchnię zewnętrzną rury i wewnętrzną powierzchni kształtki ręcznikiem papierowym lub suchą, czystą szmatką (używając nowego papieru lub szmatki przy każdym kolejnym elemencie). Powierzchnia powinna pozostać matowa. Oczyszczonej powierzchni nie wolno dotykać. Po wstrząśnięciu opakowania z klejem, klej należy sprawdzić powinien on z łatwością spływać. Zaleca się stosowanie właściwego kleju HIDROTEN, zależnie od temperatury otoczenia i średnicy klejonych elementów (termin przydatności kleju wynosi 12 miesięcy od daty produkcji). Prawidłowa czynność klejenia polega na tym, ze w pierwszej kolejności pokrywana klejem jest wewnętrzna powierzchnia kształtki, a następnie rura (patrz ilustracja). W tym celu należy dobrać odpowiedni do średnicy pędzel. rury Średnica pędzla Po włożeniu rury do kształtki oba elementy należy przez chwilę przytrzymać (rurę należy wsunąć do kształtki przed upływem 1 minuty od nałożenia kleju na jej powierzchnię). Czas oczekiwania na całkowitą reakcję kleju z materiałem rury i kształtki zależy od temperatury otoczenia w trakcie wykonywania połączenia. Zazwyczaj wynosi on 1 godzinę na każdy bar ciśnienia nominalnego: Próba bar Liczba godzin

34 ARMATURA CIŚNIENIOWA RODZINA KSZTAŁTKI NETVITC SYSTEM WYKONANE Z PPFV (POLIPROPYLENU WZMACNIANEGO WŁÓKNEM SZKLANYM) z końcówką z PE można łączyć ze stosowanymi obecnie sposobami łączenia rur z polietylenu metodą zgrzewania doczołowego i elektrooporowego. Kolano 90º Netvitc System łączone metodą zgrzewania doczołowego - termofuzji. ZGRZEWANIE Prawidłowe wykonywanie zgrzewania Przygotować zgrzewarkę. W przypadku deszczu, niskiej temperatury lub wiatru należy użyć wiaty lub podobnej osłony. Umieścić w uchwytach zgrzewarki i ustawić w jednej osi rury polietylenowe lub końcówkę kształtki. Oczyścić powierzchnie czołowe elementów, które mają być połączone. Pozostałe wióry zebrać, nie dotykając powierzchni. Sprawdzić równoległe i osiowe ustawienie elementów, patrząc na zakończenia elementów przeznaczonych do połączenia. Maksymalne odchylenie od położenia w jednej linii nie może przekraczać 10% GRUBOŚCI LUB KSZTAŁTKI. Proces nagrzewania rur i końcówki kształtki Sprawdzić docisk. Obliczyć docisk niezbędny do utworzenia wypływki początkowej P1 (docisk zgrzewania według tabeli plus docisk zerwania).

35 Oczyścić czoła płyty grzewczej i za pomocą termometru kontaktowego sprawdzić, czy temperatura płyty wynosi 210ºC +/- 10ºC. Rysunek przedstawia proces nagrzewania rur lub kształtek Umieścić płytę grzewczą pomiędzy rurami lub kształtką przeznaczonymi do zgrzania i docisnąć końcówki rur do płyty przy zastosowaniu obliczonego docisku P1 do chwili utworzenia się po pewnym czasie jednolitej wypływki o wysokości h. Zmniejszyć docisk do P2 = 10% P1 w celu rozgrzania i po upływie czasu nagrzewania oddzielić rury lub kształtkę od płyty. Proces chłodzenia połączenia Tworzenie połączenia Cofnąć płytę i dociśnąć końcówki rur lub końcówkę kształtki. Stopniowo zwiększać docisk od zera do docisku wymaganego P1 i utrzymać go przez czas wymagany dla danej średnicy i tempertury otoczenia. Pozostawić połączenie do ostygnięcia. Po upływie czasu schłodzenia poluzować uchwyty zaciskowe i wyjąć połączoną rurę i kształtkę ze zgrzewarki. Wszystkie możliwości łączenia

36 Aby prawidłowo łączyć elementy za pomocą złączek elektrooporowych, należy: ARMATURA CIŚNIENIOWA RODZINA Przyciąć pod kątem prostym końcówki rur lub kształtek przeznaczone do połączenia. Usunąć zanieczyszczenia z powierzchni zewnętrznych przyciętych elementów na długości około 5 cm, za pomocą czystej i suchej szmatki. Czynność zaznaczania. Połączenie elektrooporowe Nie wyjmując złączki elektrooporowej z opakowania, użyć ją do zaznaczenia minimalnej długości rury, która powinna być oczyszczona na każdej końcówce (połowa długości tulei powiększona o około 2,5 cm). Za pomocą skrobaka-cykliny usunąć warstwę zewnętrzną zaznaczoną przy końcówkach rur przeznaczonych do połączenia. Nie stosować pilnika ani papieru ściernego do czyszczenia lub skrobania. Nie dotykać rękami powierzchni oczyszczonych. Proces obróbki za pomocą skrobaka-cykliny. Wyjąć złączkę elektrooporową z opakowania i sprawdzić, czy jej wielkość jest prawidłowa. Ponownie zaznaczyć na obu rurach głębokość wsunięcia. Założyć złączkę tak, aby sięgała do zaznaczonych miejsc. Docisnąć lekko uchwyty służące do mocowania rur osiowo w linii. Sprawdzić, czy złączka i przyrząd służący do mocowania rur zostały wprowadzone do miejsca, w którym wykonano zaznaczenie. Zacisnąć całkowicie przyrząd.

37 Przekręcić delikatnie złączkę, aby sprawdzić, czy rury lub kształtka nie odłączyły się. Proces zgrzewania. UWAGA: Jeżeli prąd elektryczny jest pobierany z agregatu prądotwórczego, należy sprawdzić, czy napięcie wyjściowe jest ustabilizowane na poziomie 230 +/- 1% V, a częstotliwość wynosi 50 Hz, ponieważ w przeciwnym razie możemy doprowadzić do uszkodzenia zgrzewarki. Agregaty prądotwórcze powinny być kalibrowane w regularnych odstępach czasu. Należy także sprawdzić, czy w zbiorniku agregatu znajduje się wystarczająca objętość paliwa, zapewniająca jego pracę na okres konieczny do połączenia materiału. Należy zdjąć zaślepki zabezpieczające zaciski złączki. Przewody podłączyć do zacisków na złączce. Sprawdzić wymagany czas do wykonania połączenia dla zgrzewanych elementów i ustawić zgrzewarkę na działanie w takim właśnie czasie. Nacisnąć przycisk rozruchu, a następnie sprawdzić, czy cykl połączenia przebiegł pomyślnie. Po zakończeniu pracy odłączyć przewody i zdjąć obejmy do mocowania elementów i sprawdzić, czy zgrzewanie zostało wykonane prawidłowo. Nie poruszając tuleją pozostawić ją przez czas podany na etykiecie w urządzeniu mocującym, aby wystygła. Następnie należy odłączyć przewody, zdemontować urządzenie do ustawiania i sprawdzić, czy widoczne są ślady połączenia.

38 Kształtki ciśnieniowe Netvitc System ARMATURA CIŚNIENIOWA Systemy uzupełniające RODZINA Systemy uzupełniające (gama wyrobów) Opaska Netvitc System opaski Uszczelka (EPDM) J-BIL opaski Pierścień ze stali nierdzewnej A-4

39 Kolano 90º N x N (*) UWAGA: zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Kolano 90º AIR (GW) N x N WZMOCNIENIE ZE STALI NIERDZEWNEJ A-2. UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Kolano 90º AIR (KW) N x N

40 Kolano 45º N x N ARMATURA CIŚNIENIOWA RODZINA UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Kolano 90º KW x KW Kolano 90º AIR (GW) KW x KW WZMOCNIENIE ZE STALI NIERDZEWNEJ A-2.

41 Kolano 90 º AIR (KW) KW x KW Kolano 45 º KW x KW Łuk 90 º N x N 90 N x N UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452

42 Łuk 90º AIR (GW) N x N WZMOCNIENIE ZE STALI NIERDZEWNEJ A-2. ARMATURA CIŚNIENIOWA RODZINA UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Łuk 90º KW x KW Łuk 90º AIR (GW) KW x KW WZMOCNIENIE ZE STALI NIERDZEWNEJ A-2.

43 Trójnik 90º N x N x N UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Trójnik 90º KW x KW x KW

44 Trójnik redukcyjny 90º KW x KW x KW ARMATURA CIŚNIENIOWA RODZINA Trójnik redukcyjny 90º N x N x GW

45 Czwórnik 90º N x N x N x N UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Trójnik 45º N x N x N UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Trójnik 45º KW x KW x KW

46 Dwuzłączka N x N ARMATURA CIŚNIENIOWA RODZINA UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Dwuzłączka KW x KW

47 Redukcja N x N UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452 Kołnierz z tuleją x N UWAGA: (*) zaznaczony wymiar obowiązuje tylko dla części wykonanej z PVC wg normy UNE-EN 1452

48 Nakrętka zaworu N ARMATURA CIŚNIENIOWA RODZINA 11N806 11N807 11N808 11N809 11N810 Korek N Korek KW

49 Tuleja N x KW Tuleja redukcyjna N x KW Wymiar opaski wskazuje korpus centralny, do którego ma być podłączony. Przykład: Tuleja kołnierzowa 50 będzie połączona z tuleją 40 aby obie pasowały do tej samej opaski. Mufa KW x KW BS System calowy dla rur BR 3505/6

50 KORPUS WYKONANY Z PPFV Kolano 90 º ºPE x PE ARMATURA CIŚNIENIOWA RODZINA Końcówka do zgrzewania doczołowego i elektrooporowego Kolano 90º AIR (GW) PE x PE WZMOCNIENIE ZE STALI NIERDZEWNEJ A-2. Końcówka do zgrzewania doczołowego i elektrooporowego Kolano 45º PE x PE Końcówka do zgrzewania doczołowego i elektrooporowego

51 Łuk 90º º PE x PE Końcówka do zgrzewania doczołowego i elektrooporowego SERIA Łuk 90ºAIR (GW) PE x PE P E WYJŚCIE R/H WZMOCNIENIE ZE STALI NIERDZEWNEJ A-2. Końcówka do zgrzewania doczołowego i elektrooporowego Trójnik 90º PE x PE x PE Końcówka do zgrzewania doczołowego i elektrooporowego

52 Trójnik 45º PE x PE x PE ARMATURA CIŚNIENIOWA RODZINA Końcówka do zgrzewania doczołowego i elektrooporowego Dwuzłączka PE x PE Końcówka do zgrzewania doczołowego i elektrooporowego

53 Mufa PE x PE Końcówka do zgrzewania doczołowego i elektrooporowego Mufa PE x KW Końcówka do zgrzewania doczołowego i elektrooporowego

54 Korek PE ARMATURA CIŚNIENIOWA RODZINA Końcówka do zgrzewania doczołowego i elektrooporowego Redukcja (PP) N x PP Łączenie w systemie rowkowanym Victaulic Redukcja (PP) N x GW WZMOCNIENIE ZE STALI NIERDZEWNEJ A-2.

55 Tuleja N x PE Tuleja redukcyjna N x PE Wymiar opaski wskazuje korpus centralny, do którego ma być podłączony. Przykład: Tuleja 50 będzie połączona z tuleją 40 aby obie pasowały do tej samej opaski.

56

57 Wzierniki do kontroli przepływu płynów Netvitc System Rodzina Spis treści Informacje szczegółowe Porównanie wyrobów Netvitc System z wyrobami tradycyjnymi Procesy czyszczenia Systemy związane Str. X Str. X Str. X Str. X

58 Informacje szczegółowe o rodzinie wyrobów 18 WIZJERY DO KONTROLI PRZEPŁYWU PŁYNÓW RODZINA WZIERNIKI DO KONTROLI PRZEPŁYWU PŁYNÓW NETVITC SYSTEM : ich podstawową funkcją jest umożliwienie wizualnej oceny jakości płynów płynących rurociągami oraz kontrolę ich poziomu. Udało się to uzyskać dzięki zastosowaniu wyjątkowego w swym rodzaju korpusu centralnego wziernika, wyprodukowanego z tworzywa o nazwie NAS 30 (nitrylo-akrylo-styren), zupełnie przezroczystego, które, wykorzystane w systemie Netvitc System, umożliwiło rozwiązanie konstrukcji wziernika JEDYNEGO W SWOIM RODZAJU NA RYNKU. Najbardziej znaczącą cechą zestawu tej serii jest KORPUS CENTRALNY WZIERNIKA, wyprodukowany z tworzywa o nazwie NAS 30 (nitrylo-akrylo-styren), niemal doskonale przezroczystego, umożliwiającego obserwację przepływu płynów, a z uwagi na jego skład, niemal zupełnie odpornego na działanie promieni Wzierniki Netvitc System Oprócz tego, kształt centralnego korpusu wziernika powoduje jedynie nieznaczny spadek ciśnienia.. Do łączenia wziernika z instalacją rurową można używać tulei do opaski i końcówek PVC PRZEZNACZONYCH DO ŁĄCZENIA NA KLEJ, KOŃCOWEK GWINTOWANYCH, KOŃCÓWEK DLA SYSTEMU VICTUALIC, KOŃCÓWEK DO ZGRZEWANIA DOCZOŁOWEGO I ELEKTROOPOROWEGO. Wymiary od 40 do 225 Przekrój przez wziernik systemu Netvitc System GW x KW

59 WZIERNIKI DO KONTROLI PRZEPŁYWU PŁYNÓW NETVITC SYSTEM POSIADAJĄ MNIEJSZE WYMIARY niż te stosowane w systemie tradycyjnym, dlatego są łatwiejsze w montażu i mogą być instalowane nawet w miejscach trudno dostępnych. Odległość 5cm Odległość 15cm Odległość między wizjerem Netvitc System a ścianą wynosi jedynie 5 cm, przez co zyskuje się więcej miejsca na montaż instalacji. W instalacji tradycyjnej zainstalowanie wziernik wymaga zachowania odległości nie mniejszej niż cm z uwagi na większe wymiary kołnierza i ność zastosowania śrub. WZIERNIKI DO KONTROLI PRZEPŁYWU PŁYNÓW NETVITC SYSTEM ZOSTAŁY PODDANE próbom w warunkach zwiększonej ekspozycji na promieniowanie udało się uzyskać produkt, który może być narażony na bezpośrednie oddziaływanie promieni słonecznych przez 33 miesiące bez zmiany koloru. Ochrona UV Maksymalna ochrona

60 WIZJERY DO KONTROLI PRZEPŁYWU PŁYNÓW RODZINA Procesy czyszczenia Ponieważ wzierniki wymagają regularnego czyszczenia od wewnątrz, system opasek Netvitc System, w odróżnieniu od systemów tradycyjnych, umożliwia łatwy montaż i demontaż tych elementów, przebiegający szybciej i mający tę zaletę, że nie wymaga specjalistycznych narzędzi ani podparcia. 1. Wziernik z nagromadzonymi zanieczyszczeniami 2. Rozpoczęcie demontażu wziernika 3. W trakcie demontażu 4. Czyszczenie wziernika 5. Ponowne zakładanie czystego wziernika 6. Wziernik gotowy do dalszej eksploatacji Zalecenia: - aby umożliwić wyjęcie wziernika należy zainstalować przed nim zawór klapowy Netvitc System, aby uniknąć konieczności opróżniania instalacji, - korpus wziernika należy czyścić lekko zwilżoną chusteczką, - przed użyciem wszelkich innych wyrobów należy zapoznać się z tabelą odporności na działanie substancji chemicznych, - przestrzegać instrukcji montażu i demontażu obowiązujących dla wszystkich wyrobów Netvitc System.

61 Porównanie wyrobów Netvitc System z wyrobami tradycyjnymi Systemy tradycyjne używają najczęściej jako wzierników części, które nie zostały pomyślane ani zaprojektowane do tego celu, a w niektórych przypadkach stosuje się odcinki zwykłych rur przezroczystych. W większości przypadków system montażu takich wzierników charakteryzuje się długimi śrubami łączącymi kołnierze, co skutecznie obniża pole obserwacji. Wspomniane wzierniki z uwagi na rozwiązania konstrukcyjne wymagają stosowania śrub o większych średnicach. Na przykład, wzierniki o średnicy 75 mm i większej wymagają użycia śrub M-16 i M-20, co zwiększa ciężar zestawu i utrudnia skuteczne czyszczenie. Zazwyczaj używa się w takich sytuacjach śrub pokrytych dwuchromianem, które nie są odporne na działanie niektórych czynników. Montaż i demontaż wizjera w systemie tradycyjnym Ciężar całkowity: 9,150 kg Wziernik o średnicy 160 mm w systemie tradycyjnym Montaż i demontaż wziernika w systemie Netvitc System Ciężar całkowity: 5,034 kg Netvitc System wykorzystuje w charakterze wziernika korpus centralny wyprodukowany z tworzywa NAS 30, specjalnie przeznaczonego do tego zadania. System montażu za pomocą niezależnych opasek umożliwia doskonałą obserwację czynnika. Wziernik Netvitc System, z uwagi na swoją średnicach. Na przykład wzierniki o średnicy 75 mm i większej wymagają użycia śrub M-6, M-8 i M-10, co zmniejsza ciężar i ułatwia czyszczenie. Śruby ze stali nierdzewnej A-2 mogą być używane w środowisku nieprzyjaznym. Wziernik o średnicy 160 mm w systemie Netvitc System

62 Wzierniki Netvitc System WIZJERY DO KONTROLI PRZEPŁYWU PŁYNÓW Systemy związane RODZINA Systemy związane (gama produktów) Wziernik do kontroli płynów KW x KW DN OPCJA BS, ASTM, JBS Wziernik do kontroli płynów N x N DN ŁĄCZENIE W SYSTEMIE ŻŁOBKOWANYM VICTAULIC

63 Wziernik do kontroli płynów PE x PE DN Wziernik do kontroli płynów GW x GW DN WZMOCNIENIE STALĄ NIERDZEWNĄ A-2 Wziernik do kontroli płynów z kołnierzami DN NORMA DLA KOŁNIERZY; ANSI 16,5 BS10 TABELA D/E; UNE-EN 1452 (PVC-U)

64

65 Zawory klapowe - tarczowe Netvitc System Rodzina Spis treści Informacje szczegółowe Krzywe strat ciśnienia Momenty siły otwarcia i zamknięcia Charakterystyki siłowników Kolejność czynności przy montażu napędów Systemy związane Str. X Str. X Str. X Str. X Str. X Str. X

66 ZAWORY MOTYLKOWE RODZINA Informacje szczegółowe o rodzinie wyrobów 09n ZAWORY KLAPOWE NETVITC SYSTEM SĄ URZĄDZENIAMI REGULUJĄCYMI natężenie przepływu czynnika i umożliwiają jego zupełne zamknięcie, przy czym składają się one z korpusu centralnego i tarczy zwanej klapą (motylkiem) oraz uszczelki zamocowanej na obwodzie tarczy. Wymiary od 63 do 225 Zawory klapowe Netvitc System Zawory mogą posiadać napęd: RĘCZNY ELEKTRYCZNY PNEUMATYCZNY Pokrętło redukcyjne ślimakowe - ręczne Układ spustowy Napięcie od 12 do 220 V prądu stałego lub zmiennego Działanie podwójne i pojedyncze Zawory klapowe Netvitc System pozwalają na użycie końcowek - króćców przeznaczonych do POŁĄCZEŃ KLEJONYCH, KLEJONO- -GWINTOWANYCH, W SYSTEMIE ROWKOWANYM VICTUALIC I Z GRZEWANYCH TERMOFUZYJNIE DOCZOŁOWO LUB ELEKTROOPOROWO, a jednocześnie to jedyny zawór klapowy na rynku, który można łączyć bezpośrednio z kolanem 90 o lub 45 o, co pozwala na zmniejszenie wymiarów instalacj i wyeliminowanie połączeń klejonych lub zgrzewanych. Zawór Netvitc System łączony z kolanem AIR. JEDYNY NA RYNKU

67 ZAWORY KLAPOWE NETVITC SYSTEM WYPOSAŻONE SĄ W UKŁAD WIENIEC Z ZAPADKĄ, co umóżliwia regulację natężenia przepływu czynnika dzięki jedynemu w swym rodzaju systemowi, którego głównym elementem jest wieniec zębaty ze stali nierdzewnej A-2 zamontowany na górnej części zaworu, posiadający do jedenastu możliwych ustawień położeń. Wieniec zębaty z jedenastoma położeniami Rączka z zapadką. Rysunek nr 2 Rękojeść zaworu klapowego Netvitc System została zaprojektowana w oparciu o ERGONOMII trzy zasady: WYTRZYMAŁOŚCI ŁATWOŚCI OBSŁUGI Innym elementem, na który warto zwrócić uwagę w rękojeści jest zamontowany wewnątrz niej system zapadkowy, pozwalający na ustalenie żądanego stopnia otwarcia zaworu (patrz położenie przedstawione na rysunku nr 2). Oprócz tego, wspomniana zapadka jest wyposażona w otwór pozwalający na założenie systemu blokady położenia zaworu. Otwór przeznaczony na system blokady.

68 RODZINA ZAWORY MOTYLKOWE PORUSZAJĄC RĘKOJEŚCIĄ ZAWORU OBRACAMY OSIĄ zaworu o dużej długości, wykonanego jako jednoczęściowy odlew z żeliwa, za pomocą wałka o przekroju sześciokątnym o wymiarze 17, 19 lub 22, który z kolei porusza klapą (tarczą) zaworu. Sześciokątne forma zmniejsza naprężenie, któremu poddawana jest tarcza. Wałek zaworu klapowego Netvitc System Tarcza (klapa), z uwagi na fakt, iż jest wyposażona w OŻEBROWANIA ZABEZPIECZAJĄCE, zapewnia wytrzymałość zaworu na uderzenia hydrauliczne, a ponieważ jest także wyposażona w uszczelkę obwodową, wymaga mniejszego wysiłku przy zmianie położenia a jednocześnie całkowitą szczelność. Kształt uszczelki, zaprojektowanej przez HIDROTEN, pozwala na doskonałe dopasowanie kształtu tarczy do korpusu i mniejsze tarcie o powierzchnię korpusu, co z kolei zapewnia całkowitą szczelność i niewielki wysiłek przy obsłudze zaworu. Wałek zaworu klapowego Ożebrowanie zabezpieczające tarczę-klapę. Uszczelka obwodowa umieszczona na tarczy-klapie.

69 Zespół tarczy-klapy zaworu jest zamontowany W KORPUSIE Z TWORZYWA SZTUCZNEGO PRODUKOWANYM W TECHNOLOGII WTRYSKU BEZPOŚREDNIEGO, zaprojektowanym tak, aby uzyskać maksymalną wytrzymałość w połączeniu z innymi elementami Netvitc System. Wewnątrz korpusu znajduje się pokrywa bezpieczeństwa, która w przypadku awarii napędu zaworu może być bezpiecznie zamknięta. Korpus z tworzywa sztucznego produkowany w technologii wtrysku bezpośredniego W górnej części korpusu osadzony jest wieniec zapadkowy, niezbędny w przypadku ręcznej regulacji zaworu, po usunięciu tego wieńca na korpusie można zamontować NAKŁADKĘ MONTAŻOWĄ SILNIKA (norma montażowa: ISO 5211, F-05/07). Za pośrednictwem tej nakładki można napędzać zawór za pomocą siłownika elektrycznego napędu pneumatycznego lub też ręcznej przekładni ślimakowej. Zdemontowany wieniec zapadkowy z korpusem gotowym do założenia nakładki (norma montażowa ISO 5211, F07) Pokrywa bezpieczeństwa wewnątrz korpusu zaznaczona kolorem pomarańczowym.

70 RODZINA ZAWORY MOTYLKOWE KORPUS ZAWORU, DZIĘKI UKŁADOWI NIEZALEŻNYCH OPASEK, RÓŻNI SIĘ ZNACZNIE od tradycyjnego układu kołnierzy i śrub, ponieważ może być usunięty z przewodu lub instalacji w celu naprawy lub wymiany BEZ POTRZEBY OPRÓŻNIANIA INSTALACJI. 1.- Jeżeli wystąpi pęknięcie rurociągu w instalacji. Zawór z elementami pomocniczymi 2.- W instalacji tradycyjnej zachodzi potrzeba opróżnienia rurociągu i zdjęcia zaworu. 3.- Dzięki systemowi Netvitc System możemy rozpocząć demontaż uszkodzonej rury w celu jej wymiany, przy czym instalacja nadal jest pod ciśnieniem. 4.- Po wymianie rurociągu instalacja będzie działała prawidłowo. UWAGA: Na powyższym przykładzie możemy zauważyć jak, dzięki Netvitc System, możemy rozpocząć naprawę uszkodzonego rurociągu przez wymianę uszkodzonego odcinka przy czym pozostała część instalacji znajduje się pod ciśnieniem a my unikamy wszystkich problemów występujących w instalacjach tradycyjnych.

71 Zawory klapowe Netvitc System są, dzięki swej oryginalnej konstrukcji, same zalety co one i nieco lepsze efekty pracy. Z uwagi na zastosowany system, zawory te są krótsze, przez co można je instalować w miejscach trudno dostępnych. Odległość Jeżeli rączka jest ułożona równolegle do rurociągu, zawór jest otwarty, jeżeli jest ułożona prostopadle do niego, zawór jest zamknięty Zawór klapowy systemu tradycyjnego. Odległość Zawór klapowy Netvitc System

72 Straty ciśnienia ZAWORY MOTYLKOWE RODZINA Straty ciśnienia STRATA CIŚNIENIA W ZAWORZE KLAPOWYM JEST SPADKIEM ENERGII dynamicznej płynu spowodowanym zwężeniem przekroju przepływowego zaworu. KRZYWE STRAT CIŚNIENIA (H[bar]) W STOSUNKU DO NATĘŻENIA PRZEPŁYWU (Q[m /h]) DLA RÓŻNEGO STOPNIA otwarcia zaworów klapowych HIDROTEN. (skala dziesiętna.) 3 m3/godz. Straty ciśnienia Otwarcie Otwarcie Otwarcie Otwarcie

73 m3/godz. Optymalna regulacja Testy przeprowadzone przez Wydział Inżynierii Hydraulicznej Uniwersytetu Miguel Hernández w Elche, Alicante. Otwarcie Otwarcie Otwarcie Otwarcie

74 ZAWORY MOTYLKOWE RODZINA Momenty siły otwarcia i zamknięcia MOMENTY SIŁY OTWARCIA I ZAMKNIĘCIA MAJĄ ZNACZENIE ZASADNICZE dla właściwego działania zaworu, a oznaczają one maksymalną siłę, jaką należy użyć w celu zamknięcia oraz otwarcia zaworu. Z uszczelką wykonaną z EPDM. Zawór klapowy Netvitc System może być uruchamiany za pomocą ręcznej przekładni ślimakowej bądź też napędu pneumatycznego lub elektrycznego. Po wybraniu typu napędu, jaki zechcemy zainstalować musimy kierować się wartością momentu siły przy otwieraniu i zamykaniu zaworu, która, w przypadku napędu, powinna być o 35% większa od wartości nominalnej dla zaworu. PRZYKŁAD: jeżeli chcemy zainstalować napęd elektryczny sterujący zaworem 90, musimy wykonać następujące czynności w celu jego właściwego wyboru: 1.- Odczytać wartość siły z wykresu: moment siły dla 90 = 38 Nm. 2.- Obliczyć bezpieczną wartość siły: % (47,85 Nm). 3.- Wybór napędu następuje w zależności od obliczonej wartości momentu siły. Należy sprawdzić tabelę momentów siły u dostawców napędów, wybierając model o wartości wyższej od obliczonej wartości bezpiecznej. W tym przypadku będzie to np. H55 (55 Nm).

75 Charakterystyki siłowników REDUKTORY RĘCZNE JAKO ROZWIĄZANIE ALTERNATYWNE DLA RĘCZNEGO OTWIERANIA zaworów klapowych Netvitc System istnieje możliwość zainstalowania ręcznej przekładni redukcyjnej, zapewniającej bezpieczeństwo hydrauliczne i płynność regulacji w porównaniu z tradycyjnymi napędami ręcznymi. Urządzenia te są szczególnie zalecane dla zaworów o dużych średnicach ( 200, 250 i 315), ponieważ umożliwiają one użycie znacznie mniejszej siły przy ich otwieraniu i zamykaniu, a nadto zabezpieczają przez przedwczesnym otwieraniem i zamykaniem, które mogą prowadzić do powstania nadmiernego ciśnienia w instalacji. Z drugiej strony, zapewniają dokładną ręczną regulacją natężenia przepływu. Wskaźnik górny pozwala nam w każdej chwili poznać dokładnie położenie zaworu (zakres ruchu: 90º) Zabezpieczenie IP 65 Korpus aluminiowy, przekładnia ze stali nierdzewnej. Ręczna przekładnia redukcyjna. Zabezpieczenie korpusu i wałka: FARBA EPOKSYDOWO POLIESTROWA.

76 ZAWORY MOTYLKOWE RODZINA SIŁOWNIKI (NAPĘDY) PNEUMATYCZNE SIŁOWNIKI PNEUMATYCZNE DZIELIMY NA JEDNOKIERUNKOWE I DWUKIERUNKOWE. Siłowniki jednokierunkowe to te, które otwierają zawór po otwarciu dopływu sprzężonego powietrza, a zamykają za pomocą sprężyn bezpieczeństwa. SIŁOWNIKI PNEUMATYCZNE Model Zużycie (l/cykl) Moment siły sprężyn (Nm) Moment siły zasilania (Nm) Ciężar (kg) Zużycie i moment podano dla ciśnienia 6 bar. JEDNOKIERUNKOWE Ciśnienie powietrza 6 bar Czas działania (sek.) otwieranie 1 cykl odpowiada zamknięciu i otwarciu zaworu. zamykanie SIŁOWNIKI PNEUMATYCZNE Model DWUKIERUNKOWE Zużycie (l/cykl) Moment siłownika Skok siłownika Ciśnienie powietrza 6 bar Czas działania (sek.) otwieranie zamykanie Siłowniki dwukierunkowe to te, które zarówno otwierają jak i zamykają zawór za pomocą sprężonego powietrza. Zużycie i moment podano dla ciśnienia 6 bar. 1 cykl odpowiada zamknięciu i otwarciu zaworu. Aby uruchomić siłownik pneumatyczny konieczne jest zainstalowanie zaworu elektromagnetycznego na siłowniku lub na pulpicie sterowania. WŁAŚCIWOŚCI SIŁOWNIKÓW PNEUMATYCZNYCH: Wykończenie powierzchni wewnętrznej korpusu (Ra 0,4 0,6 mm) w celu zmniejszenia do minimum siły tarcia i ZWIĘKSZENIA ŻYWOTNOŚCI SIŁOWNIKA. Zabezpieczenie zewnętrzne korpusu: ANODYZOWANIE TWARDE, 500 GODZIN. Wyrób poddano działaniu mgły solnej, zgodnie z normą ASTM B Zabezpieczenie zewnętrzne pokryw: FARBA EPOKSYDOWO POLIESTROWA. Ślizgi, wykonane z materiału o niskim współczynniku tarcia (LAT LUB) pozwalają uniknąć bezpośredniego kontaktu metalu z metalem, dają się z łatwością wymieniać i poddawać konserwacji za pomocą podwójnego otworu wewnętrznego służącego do mocowania i centrowania zaworu, zgodnie z normą ISO 5211 i DIN Łącznik dolny osi o przekroju kwadratowym wyposażony w gwint wewnętrzny, zgodnie z normą ISO 5211 / DIN 333, zarówno dla montażu pod katem 90 o jak i 45 o. Montaż bezpośredni zaworu elektromagnetycznego według NORMY NAMUR / Montaż osprzętu według normy NAMUR VDI / DE TEMPERATURA ROBOCZA: OD -20ºC DO +80ºC. Ogranicznik skoku otwierania i zamykania, kontrola działania i stuprocentowa szczelność zapewnione

77 SIŁOWNIKI (NAPĘDY) ELEKTRYCZNE: SIŁOWNIKI ELEKTRYCZNE ZASILANE PRĄDEM ZMIENNYM 220V (na zamówienie: 12V, 24V, 48V i 110V) Siłownik elektryczny 220V Model Napięcie Czas działania (S/90 o ) Moment siły rozruchu Ciężar Temperatura Do każdego siłownika wydaje się szczegółową instrukcję obsługi, ułatwiający jego zainstalowanie i uruchomienie w sposób szybki i bezpieczny Zawór klapowy Netvitc System H-55/L-55: Siłownik elektryczny 90 o -180 o -270 o, 12, 110, 220/240V prądu zmiennego 50/60 Hz i 12, 24 i 110V prądu stałego ze zdalnym sterowaniem otwarciem i zamykaniem dla każdego typu zaworów do 60 Nm (moment rozruchu) i 50 Nm (moment pracy). Zasada działania: Silnik obraca się w obu kierunkach (napędzając wspólnie ręczny mechanizm sterowania, oś i zawór). Ręczne uruchomienie zaworu wymaga odłączenia sprzęgła. Zalety: Odporność na korozję. Mocowanie zgodnie z normą ISO 5211, F-05/07. Zabezpieczenie IP-65. Ręczne sterowanie awaryjne. Wskaźnik położenia. Dwa dodatkowe styki położeń krańcowych. H-140/L-140: Siłownik elektryczny 90 o -180 o -270 o, 24, 110 i 220/240V prądu zmiennego i 12, 24 i 110V prądu stałego ze zdalnym sterowaniem otwarciem i zamykaniem dla każdego typu zaworów do 170 Nm (moment rozruchu) i 140 Nm (moment pracy). Zasada działania: Silnik obraca się w obu kierunkach, sterowanie ręczne pokrętłem. H-55/L-55 H-140/L-140 Zalety: Odporność na korozję. Mocowanie zgodnie z normą ISO 5211, F-05/07. Zabezpieczenie IP-65. Ręczne sterowanie awaryjne. Wskaźnik położenia. Dwa dodatkowe styki położeń krańcowych. Napięcie Natężenie Czas działania (w stanie próżnym) Moment rozruchu Moment roboczy Czas pod napięciem Zabezpieczenie Kąt obrotu Ciężar Temperatura Łączniki Opaski Netvitc System Przykład zaworu klapowego Netvitc System z siłownikiem 220V z końcówkami do łączenia na klej

78 ZAWORY MOTYLKOWE RODZINA Szczegóły instalacji zautomatyzowanego układu filtracji Z ZAWORAMI STEROWANYMI ZA POMOCĄ SIŁOWNIKÓW PNEUMATYCZNYCH W celu potwierdzania położenia otwartego / zamkniętego niezbędne będzie zamontowanie skrzynki końca skoku w każdym siłowniku, która zostanie podłączona do pulpitu sterowania. Wizualny wskaźnik położenia zaworu. W celu potwierdzania położenia otwartego / zamkniętego niezbędne będzie zamontowanie skrzynki końca skoku w każdym siłowniku, która zostanie podłączona do pulpitu sterowania. Szczegół podłączenia zaworu elektromagnetycznego do siłownika. Wyjście Przewód zasilania powietrzem (zielony) Wejście W tym przykładzie oba siłowniki powinny być siłownikami wejściowymi i wyjściowymi, aby uniknąć sytuacji, w której awaria zasilania w energię elektryczną lub sprężone powietrze mogłaby doprowadzić do opróżnienia basenu.

79 Szczegóły instalacji zautomatyzowanego układu filtracji W tym przykładzie oba siłowniki powinny stanowić blokadę zabezpieczającą, aby uniknąć sytuacji, w której awaria zasilania w energię elektryczną mogłaby doprowadzić do opróżnienia basenu. Z ZAWORAMI STEROWANYMI ZA POMOCĄ SIŁOWNIKÓW PNEUMATYCZNYCH Przewód elektryczny Pulpit sterowniczy, za pomocą którego kontrolowana jest automatyka siłowników, które będą się zamykały i otwierały, zależnie od sygnałów wysyłanych przez presostaty. Uchwyt do ręcznego ustawienia położenia zaworu Przewód potwierdzania położenia zamkniętego i otwartego Wizualny wskaźnik położenia zaworu PRZEWODY PRZEWODY ZAMKNIĘTY OTWARTY ZAMKNIĘTY OTWARTY Przełącznik sterowania ręcznego i automatycznego siłownika PRZEWODY PRZEWODY ZAMKNIĘTY OTWARTY ZAMKNIĘTY OTWARTY Podłączenie siłownika; gniazdko 1 - zasilanie, gniazdko 2 - potwierdzenie sygnału

80 ZAWORY MOTYLKOWE RODZINA Kolejność czynności przy zakładaniu napędu WSZYSTKIE MODELE ręcznych ZAWORÓW KLAPOWYCH NETVITC SYSTEM firmy HIDROTEN można wyposażyć w napęd dzięki temu, że na wszystkie korpusy można założyć nakładki do montażu siłownika wykonane zgodnie z normą F07. Otwory w korpusie Norma F07 (ISO 5211) Zdejmowanie wieńca zapadki. Ręczny zawór klapowy z układem zapadkowym. Zdejmowanie rączki zaworu.

81 UWAGA*: Siłownik (zarówno elektryczny jak i pneumatyczny) (powinien być instalowany zgodnie z ilustracją nr 5, tak, aby jego strefa połączeń znajdowała się w jednej linii z rurociągiem. Ponadto, należy zwrócić szczególną uwagę na położenie zaworu, które powinno odpowiadać położeniu siłownika. Szczegóły podano na ilustracji wskaźnika położenia siłownika. Zawór klapowy z napędem, gotowy do pracy. Montaż siłownika (patrz UWAGA*) Montaż nakładki umożliwiającej montaż siłownika i połączenie osi napędu. Szczegółowy widok nakładki do montażu siłownika wykonanej z polipropylenu wzmocnionego włóknem szklanym metodą wtrysku bezpośredniego i końcówki osi napędu (aluminium) Dokładny widok połączenia nakładki z siłownikiem norma F07 (ISO 5211) UWAGA: W celu zamontowania napędu na jakimkolwiek zaworze klapowym Netvitc System należy uwzględnić: - moment roboczy zaworu, w celu dobrania odpowiedniego siłownika (patrz wykres), - elementy dodatkowe, niezbędne do przymocowania siłownika do zaworu (nakładka montażowa oraz końcówka osi napędu). Jeżeli zamierzacie wyposażyć zawór w napęd, radzimy skontaktować się koniecznie z naszym działem techniczno handlowym.
