1

2 Spis treści System PE Kształtki zaciskowe PP PN16 do rur PE Kształtki zgrzewane elektrooporowo Kształtki zgrzewane doczołowego SDR11 Kształtki zgrzewane doczołowego SDR17 Opaski zaciskowe do rur Kołnierze, uszczelki, śruby Netvitc System Rury ciśnieniowe PE Kompensatory Kleje i akcesoria montażowe Informacje techniczne Ogólne Warunki Sprzedaży

3 System PE SYSTEM PE KSZTAŁTKI ZACISKOWE PP DO PE Do rur PE PN KSZTAŁTKI ZGRZEWANE ELEKTROOPOROWO 9 KSZTAŁTKI ZGRZEWANE DOCZOŁOWO SDR11 14 KSZTAŁTKI ZGRZEWANE DOCZOŁOWO SDR17 20 OPASKI ZACISKOWE DO RUR 25 KOŁNIERZE, USZCZELKI, ŚRUBY 28 3

4 Wstęp do PE PE - Polietylen Relacje ciśnienie-temperatura Jest wynikiem polimeryzacji etylenu (C2H4). Oferowane odmiany różnią się ciężarem właściwym, strukturą usieciowania (gęstością): HDPE (o wysokiej gęstości), LDPE (o niskiej gęstości), MDPE (o średniej gęstości), PEX (o budowie usieciowanej). Ostatni rodzaj znajduje zastosowanie głównie w systemach instalacji dla gorącej wody. Odmianą najczęściej stosowaną w instalacjach gazowych i wodnych podziemnych oraz naziemnych jest HDPE. Tworzywo jest zwykle stabilizowane węglem przeciw działaniu promieni UV. Zastosowanie W budowie rurociągów przemysłowych stosuje się głównie wielkocząsteczkowe odmiany PE, od średniej do wysokiej gęstości. Klasyfikuje się je, głównie pod kątem wytrzymałości czasowej na ciśnienie, dla PE80 (MRS 8 MPa) i PE100 (MRS 10 MPa). Najszersze zastosowanie znalazł polietylen w budowie podziemnych gazociągów i wodociągów. W wielu krajach materiał ten zajmuje dominującą pozycję w tej dziedzinie. Rury z polietylenu można stosować w temperaturach od -50 C do +60 C. Przy wyższych temperaturach spada wytrzymałość i sztywność materiału. Proszę przejrzeć poniższy wykres, szczególnie pod kątem maksymalnej temperatury pracy. Przy temperaturach poniżej 0 C z kolei, jak przy każdym innym materiale, istnieje niebezpieczeństwo uszkodzenia rurociągu przez zamarzające medium PE100, SDR11 PE100, SDR Metody łączenia Temperatura [ºC] SYSTEM PE Najważniejsze właściwości - niski ciężar - doskonała elastyczność - wysoka odporność na ścieranie - odporność korozyjna - odporność na pęknięcia - wysoka udarność (do -200C) - wysoka odporność chemiczna - zgrzewalność - niska cena. - zgrzewanie doczołowe - zgrzewanie elektrooporowe - kształtki zaciskowe. 4

5 Kształtki zaciskowe PP PN16 do rur PE SYSTEM PE Kolano PE x PE D SYMBOL A B L CENA NETTO , , , , , , , , , ,40 Kolano PE x GZ D x G SYMBOL A B L CENA NETTO 16 x ½ ,58 16 x ¾ ,58 20 x ½ ,84 20 x ¾ ,84 25 x ½ ,88 25 x ¾ ,88 25 x ,88 32 x ¾ ,57 32 x ,57 40 x ,37 40 x 1 ¼ ,37 50 x 1 ½ ,52 63 x ,93 75 x 2 ½ ,15 75 x ,15 90 x ,20 90 x ,49 Dwuzłączka PE x PE D SYMBOL A B D L CENA NETTO , , , , , , , , , ,66 5

6 Kształtki zaciskowe PP PN16 do rur PE Kolano PE x GW D x G SYMBOL A B L CENA NETTO 16 x ½ ,41 16 x ¾ ,41 20 x ½ ,41 20 x ¾ ,41 25 x ½ ,79 25 x ¾ ,79 25 x ,79 32 x ¾ ,96 32 x ,96 32 x 1 ¼ ,96 40 x ,75 40 x 1 ¼ ,75 50 x 1 ½ ,94 50 x ,94 63 x 1 ½ ,90 63 x ,90 75 x 2 ½ ,83 75 x ,83 90 x ,39 90 x , x ,00 SYSTEM PE Trójnik PE x GW x PE D x G SYMBOL A B C CENA NETTO 16 x ½ ,97 16 x ¾ ,97 20 x ½ ,57 20 x ¾ ,57 25 x ½ ,65 25 x ¾ ,65 25 x ,68 32 x ½ ,50 32 x ¾ ,50 32 x ,50 40 x ,14 40 x 1 ¼ ,83 40 x 1 ½ ,22 50 x 1 ¼ ,19 50 x 1 ½ ,19 50 x ,01 63 x 1 ½ ,86 63 x ,86 75 x ,04 75 x 2 ½ ,04 75 x ,04 90 x 2 ½ ,64 90 x ,64 6

7 Kształtki zaciskowe PP PN16 do rur PE SYSTEM PE Trójnik PE x PE D SYMBOL A B C L CENA NETTO , , , , , , , , , ,84 Trójnik PE x GZ x PE D x G SYMBOL A B C L CENA NETTO 16 x ½ ,61 16 x ¾ ,61 20 x ½ ,96 20 x ¾ ,96 25 x ½ ,43 25 x ¾ ,43 25 x ,43 32 x ¾ ,06 32 x ,06 32 x 1 ¼ ,06 40 x 1 ¼ ,88 40 x 1 ½ ,88 50 x 1 ½ ,90 50 x ,36 63 x ,36 75 x 2 ½ ,29 75 x ,48 90 x ,48 90 x , x ,00 Korek PE D SYMBOL A B L CENA NETTO , , , , , , , , , ,21 7

8 Kształtki zaciskowe PP PN16 do rur PE Redukcja PE x PE D x D1 SYMBOL A B L B1 L1 CENA NETTO 20 x ,18 25 x ,83 32 x ,21 40 x ,60 40 x ,60 50 x ,89 50 x ,89 50 x ,89 50 x ,89 63 x ,58 63 x ,58 63 x ,58 75 x ,70 75 x ,70 90 x ,48 90 x , x ,31 SYSTEM PE Złączka PE x GW D x G SYMBOL A B L CENA NETTO 16 x ½ ,46 16 x ¾ ,46 20 x ½ ,54 20 x ¾ ,54 20 x 1" ,27 25 x ½ ,27 25 x ¾ ,27 25 x ,27 32 x ½ ,71 32 x ¾ ,71 32 x ,71 32 x 1 ¼ ,26 40 x ,46 40 x 1 ¼ ,46 40 x 1 ½ ,94 50 x 1 ¼ ,92 50 x 1 ½ ,92 50 x ,97 63 x 1 ¼ ,12 63 x 1 ½ ,12 63 x ,12 75 x ,96 75 x 2 ½ ,96 90 x 2 ½ ,26 90 x , x , x ,90 8

9 Kształtki zaciskowe PP PN16 do rur PE SYSTEM PE Złączka PE x GZ D x G SYMBOL A B L CENA NETTO 16 x ½ ,54 16 x ¾ ,54 20 x ½ ,15 20 x ¾ ,15 25 x ½ ,80 25 x ¾ ,80 25 x ,80 32 x ¾ ,10 32 x ,10 32 x 1 ¼ ,79 40 x ,29 40 x 1 ¼ ,29 50 x 1 ¼ ,14 50 x 1 ½ ,14 50 x ,44 63 x 1 ½ ,94 63 x ,94 63 x 2 ½ ,94 75 x ,75 75 x 2 ½ ,75 75 x ,34 90 x ,53 90 x 2 ½ ,53 90 x ,53 90 x , x , x , x ,29 Złączka PE x kołnierz D x D1 SYMBOL CENA NETTO 50 x ,54 63 x ,41 63 x ,47 75 x ,64 75 x ,81 90 x ,57 90 x , x ,26 9

10 Kształtki PE100 do zgrzewania elektrooporowego Kolano 90 0 SDR11 PEF kolano 90 0 Kolano 45 0 SDR11 PEF kolano 45 0 Z D Z D D SYMBOL Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , , ,08 D SYMBOL Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , ,26 SYSTEM PE Trójnik 90 0 SDR11 PEF Trójnik D Z H D D SYMBOL H Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , ,56 Powiązane produkty: Zmywacz do PE Str

11 Kształtki PE100 do zgrzewania elektrooporowego SYSTEM PE Trójnik redukcyjny 90 0 SDR11 PEF Trójnik redukcyjny D x D1 SYMBOL H Z PN GAZ PN WODA CENA NETTO 140 x , x , x , x , x ,79 D1 Z H D Redukcja SDR11 PEF Redukcja D Z D1 D x D1 SYMBOL Z PN GAZ PN WODA CENA NETTO 25 x ,10 32 x ,13 32 x ,13 40 x ,96 40 x ,96 40 x ,96 50 x ,62 50 x ,62 50 x ,62 63 x ,28 63 x ,28 63 x ,28 63 x ,28 75 x ,92 90 x ,25 90 x , x , x , x , x , x , x , x , x , x ,64 11 Mufa SDR11 PEF Mufa D SYMBOL Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , , , , , , ,88

12 Kształtki PE100 do zgrzewania elektrooporowego Korek SDR11 PEF Korek D Z H D SYMBOL H Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , , ,59 SYSTEM PE Siodło SDR11 PEF Siodło D x D1 SYMBOL H PN GAZ PN WODA CENA NETTO 25 x ,46 25 x ,46 40 x ,60 40 x ,60 40 x ,60 40 x ,60 50 x ,32 50 x ,32 50 x ,32 50 x ,32 63 x ,16 63 x ,16 63 x ,16 63 x ,16 63 x ,16 75 x ,03 75 x ,03 75 x ,03 75 x ,03 75 x ,03 75 x ,03 90 x ,44 90 x ,01 90 x ,44 90 x ,44 90 x ,44 90 x , x , x , x , x , x , x , x , x , x , x , x , x , x ,98 Ciąg dalszy na stronie 12-tej 12

13 Kształtki PE100 do zgrzewania elektrooporowego Ciąg dalszy ze strony 11-tej SYSTEM PE Siodło z frezem SDR11 PEF Siodło z frezem D x D1 SYMBOL H PN GAZ PN WODA CENA NETTO 140 x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,51 WYMIARY SYMBOL PN GAZ PN WODA CENA NETTO 40 x ,72 40 x ,72 40 x ,72 50 x ,42 50 x ,42 50 x ,42 63 x ,93 63 x ,93 63 x ,93 63 x ,93 63 x ,19 75 x ,13 75 x ,13 75 x ,13 63 x ,19 75 x ,13 90 x ,43 90 x ,43 90 x ,43 Ciąg dalszy na stronie 13-tej 13

14 Kształtki PE100 do zgrzewania elektrooporowego Ciąg dalszy ze strony 12-tej WYMIARY SYMBOL PN GAZ PN WODA CENA NETTO 90 x ,43 90 x ,19 90 x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,01 SYSTEM PE 14

15 Kształtki PE100 do zgrzewania doczołowego SYSTEM PE Kolano 90 0 SDR11 PED Kolano 90 0 Z D H D SYMBOL H Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , ,07 Kolano 45 0 SDR11 PED Kolano 45 0 Z D H D SYMBOL H Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , ,22 15

16 Kształtki PE100 do zgrzewania doczołowego Trójnik SDR11 PED Trójnik Z D H D SYMBOL H Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , , , , , , ,56 SYSTEM PE Trójnik redukcyjny 90 0 SDR11 PED Trójnik redukcyjny Z D H H1 D1 D x D1 SYMBOL H H1 Z PN GAZ PN WODA CENA NETTO 90 x ,00 90 x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,64 16

17 Kształtki PE100 do zgrzewania doczołowego SYSTEM PE PED Redukcja SDR11 PED Redukcja D H Z H1 D1 D x D1 SYMBOL H H1 Z PN GAZ PN WODA CENA NETTO 25 x ,74 32 x ,74 32 x ,74 40 x ,74 40 x ,74 40 x ,74 50 x ,74 50 x ,74 50 x ,74 63 x ,21 63 x ,21 63 x ,21 63 x ,21 75 x ,64 75 x ,64 75 x ,64 75 x ,64 90 x ,02 90 x ,02 90 x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,37 17

18 Kształtki PE100 do zgrzewania doczołowego Tuleja konierzowa SDR11 PED Tuleja kołnierzowa D SYMBOL H F B C A PN GAZ PN WODA CENA NETTO /10/ , /11/ , /12/ , /13/ , /16/ , /18/ , /20/ , /19/ , /26/ , /26/ , /26/ , /30/ , /33/ , /33/ , /35/ , /36/ , /38/ , /42/ , /45/ ,20 SYSTEM PE Korek SDR11 PED Korek D SYMBOL H Z PN GAZ PN WODA CENA NETTO , , , ,16 H Z D , , , , , , , , , , , , , , , ,78 18

19 Kształtki PE100 do zgrzewania doczołowego i elektrooporowego SYSTEM PE Łuk 60 0 LS* SDR11 PED Łuk 60 0 D SYMBOL Z L R E PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , , , , , , ,55 * formowane z rur bezszwowych Łuk 45 0 LS* SDR11 PED Łuk 45 0 D SYMBOL Z L R E PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , , , , , , , , , ,15 19

20 Adaptery GW i GZ Adapter PE100 GW PED Adapter D x D1 SYMBOL Z H PN GAZ PN WODA CENA NETTO 20 x ½ ,72 25 x ¾ ,60 32 x ,09 40 x 1¼ ,52 50 x 1½ ,88 63 x ,86 75 x 2½ ,84 90 x , x ,77 SYSTEM PE Adapter PE100 GZ PED Adapter H D SYMBOL Z H PN GAZ PN WODA CENA NETTO 20 x ½ ,72 25 x ¾ ,60 32 x ,09 40 x 1¼ ,52 50 x 1½ ,88 63 x ,86 75 x 2½ ,03 90 x , x ,98 D1 D Z 20

21 Kształtki PE100 do zgrzewania doczołowego SYSTEM PE Kolano 90 0 SDR17 PED Kolano 90 0 D SYMBOL H Z PN GAZ PN WODA CENA NETTO , , , , , , , , ,46 Z H , , , , ,55 D Kolano 45 0 SDR17 PED Kolano 45 0 D SYMBOL H Z PN GAZ PN WODA CENA NETTO , , , , , , , , , , , , , ,36 Z H D 21

22 Kształtki PE100 do zgrzewania doczołowego Trójnik 90 0 SDR17 PED Trójnik 90 0 D H Z D SYMBOL H Z WODA GAZ CENA NETTO PN10 PN16 42, PN10 PN16 57, PN10 PN16 91, PN10 PN16 134, PN10 PN16 203, PN10 PN16 296, PN10 PN16 375, PN10 PN16 506, PN10 PN16 643, PN10 PN16 875, PN10 PN , PN10 PN , PN10 PN , PN10 PN , PN10 PN , PN10 PN , PN10 PN , , PN10 PN ,56 SYSTEM PE Trójnik redukcyjny 90 0 SDR17 PED Trójnik redukcyjny 90 0 Z D H H1 D1 D x D1 SYMBOL H H1 Z WODA GAZ CENA NETTO 90 x PN10 PN16 112,40 90 x PN10 PN16 112, x PN10 PN16 165, x PN10 PN16 165, x PN10 PN16 165, x PN10 PN16 250, x PN10 PN16 250, x , x PN10 PN16 365, x , x PN10 PN16 463, x PN10 PN16 463, x PN10 PN16 463, x PN10 PN16 621, x , x PN10 PN16 621, x PN10 PN16 918, x PN10 PN16 918, x PN10 PN16 918, x PN10 PN , x PN10 PN , x PN10 PN , x PN10 PN , x PN10 PN , x PN10 PN , x PN10 PN , x PN10 PN , x PN10 PN , x PN10 PN , x PN10 PN ,34 22

23 Kształtki PE100 do zgrzewania doczołowego SYSTEM PE Redukcja SDR17 PED Redukcja D H Z H1 D1 D x D1 SYMBOL H H1 Z WODA GAZ CENA NETTO 75 x PN10 PN16 32,16 90 x PN10 PN16 42,56 90 x PN10 PN16 42,56 90 x PN10 PN16 42, x PN10 PN16 55, x PN10 PN16 55, x PN10 PN16 55, x PN10 PN16 55, x PN10 PN16 79, x PN10 PN16 79, x PN10 PN16 79, x PN10 PN16 79, x PN10 PN16 123, x PN10 PN16 123, x PN10 PN16 123, x PN10 PN16 161, x PN10 PN16 148, x PN10 PN16 148, x PN10 PN16 148, x PN10 PN16 171, x PN10 PN16 171, x PN10 PN16 171, x PN10 PN16 171, x PN10 PN16 171, x PN10 PN16 225, x PN10 PN16 225, x PN10 PN16 225, x PN10 PN16 307, x PN10 PN16 307, x PN10 PN16 307, x PN10 PN16 410, x PN10 PN16 410, x PN10 PN16 410, x PN10 PN16 672, x PN10 PN16 672,99 23

24 Kształtki PE100 do zgrzewania doczołowego Tuleja kołnierzowa SDR17 PED Tuleja kołnierzowa D SYMBOL H F B C A WODA GAZ CENA NETTO /18/19 PN10 PN16 24, /20/21 PN10 PN16 33, /19/23 PN10 PN16 39, /26/28 PN10 PN16 46, /26/30 PN10 PN16 59, /26/31 PN10 PN16 70, /33/36 PN10 PN16 142, /35/36 PN10 PN16 199, /38/7 PN10 PN16 272, /45/55 PN10 PN16 740,41 SYSTEM PE Korek SDR17 PED Korek H Z D D SYMBOL H Z WODA GAZ CENA NETTO PN10 PN16 36, PN10 PN16 42, PN10 PN16 52, PN10 PN16 78, PN10 PN16 88, PN10 PN16 142, PN10 PN16 146, PN10 PN16 176, PN10 PN16 286, PN10 PN16 355, PN10 PN16 387, PN10 PN16 493, PN10 PN16 880, PN10 PN , PN10 PN ,73 24

25 Kształtki PE100 do zgrzewania doczołowego SYSTEM PE Łuk 60 0 LS* SDR17 PED Łuk 60 0 D SYMBOL Z L R E PN gaz PN woda CENA NETTO , , , , , , , , , , , , , , , , ,34 * formowane z rur bezszwowych Łuk 45 0 LS* SDR17 PED Łuk 45 0 D SYMBOL Z L R E PN gaz PN woda CENA NETTO , , , , , , , , , , , , , , , , ,21 * formowane z rur bezszwowych 25

26 Opaski zaciskowe do rur Opaska zaciskowa PN10 ze wzmocnieniem GW WYMIAR SYMBOL CENA NETTO 25 x ½ ,56 25 x ¾ ,56 32 x ½ ,22 32 x ¾ ,22 32 x ,72 40 x ½ ,54 40 x ¾ ,54 50 x ¾ ,92 50 x ,58 63 x ½ ,20 63 x ¾ ,20 63 x ,59 63 x 1¼ ,24 75 x ½ ,93 75 x ¾ ,93 75 x ,26 75 x 1¼ ,23 75 x 1½ ,56 75 x ,39 90 x ½ ,40 90 x ¾ ,40 90 x ,84 90 x 1¼ ,51 90 x 1½ ,00 90 x , x ½ , x ¾ , x , x 1¼ , x 1½ , x , x 2½ , x , x ¾ , x , x 1¼ , x 1½ ,91 WYMIAR SYMBOL CENA NETTO 125 x , x 2½ , x , x 1¼ , x 1½ , x , x 2½ , x , x , x 1¼ , x 1½ , x , x 2½ , x , x , x 1¼ , x 1½ , x , x , x , x , x 1½ , x ,42 *225 x ,64 *225 x , x , x 1¼ ,80 *250 x 1½ ,80 *250 x ,80 *250 x ,90 *250 x ,62 *315 x , x 1¼ ,10 *315 x 1½ ,12 *315 x ,12 *315 x ,10 SYSTEM PE * asortyment realizowany na zamówienie Opaska zaciskowa PN10 GW WYMIAR SYMBOL CENA NETTO 25 x ½ ,30 25 x ¾ ,30 32 x ½ ,14 32 x ¾ ,14 32 x ,77 40 x ½ ,06 40 x ¾ ,06 40 x ,06 50 x ½ ,29 50 x ¾ ,29 50 x ,29 WYMIAR SYMBOL CENA NETTO 63 x ½ ,89 63 x ¾ ,89 63 x ,89 63 x 1¼ ,61 63 x 1½ ,61 75 x ¾ ,48 75 x ,48 75 x 1¼ ,39 75 x 1½ ,39 75 x ,40 Powiązane produkty: Taśma teflonowa Manometr Str. 45 Str

27 Opaski zaciskowe do rur / Kołnierze SYSTEM PE Opaska zaciskowa PN6 z odejściem PE do zgrzewania PE WYMIAR SYMBOL CENA NETTO 160 x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,27 WYMIAR SYMBOL CENA NETTO 250 x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x ,08 Kołnierz z PPFV FLV WYMIAR SYMBOL B K C D PN CENA NETTO x , x , x , x , x , x , x x , x , x , x , x , x , x ,48 27

28 Kołnierze i uszczelki Kołnierz stalowy FLS WYMIAR SYMBOL B K C D PN CENA NETTO x , x , x , x , x , x , x , x , x , x , x , x ,59 SYSTEM PE Kołnierz aluminiowy PN10 PED WYMIAR SYMBOL A Z DI F ŚRUBA CENA NETTO x 16 44, x 16 57, x 16 65, x 16 70, x 16 70, x 16 97, x , x , x , x , x , x , x , x , x ,27 Uszczelka płaska z EPDM GQP S E WYMIAR SYMBOL E S CENA NETTO , , , , , , , , , , , , , , , , , ,61 28

29 Uszczelki i śruby SYSTEM PE Uszczelka płaska z EPDM GQK D SYMBOL B C R CENA NETTO , , , , , , , , ,17 200/ , , , ,29 Uszczelka płaska z EVA GQV D SYMBOL B K C CENA NETTO , , , , , , , , ,83 Śruby ROZMIAR SYMBOL DLA ŚREDNIC CENA NETTO M16 x D ,96 M16 x D ,00 M16 x D75 5,94 M16 x D90 6,25 M16 x D110 6,88 M16 x D125 7,19 M16 x D140 7,81 M20 x D160 19,27 M20 x D200 20,31 M20 x D225 21,25 M20 x D250 24,32 M20 x D315 26,15 Nakrętki ROZMIAR SYMBOL CENA NETTO M ,60 M ,15 Podkładki ROZMIAR SYMBOL CENA NETTO M ,31 M ,42 29

30 Kształtki z PPFV Kolano N N x N D SYMBOL A B C PN CENA NETTO , , , , ,01 NETVITC SYSTEM Kolano N N x N D SYMBOL A B C D PN CENA NETTO , ,10 Kolano 90 0 AIR 28N N x N x GW wzmocniony D x g SYMBOL A B C E PN CENA NETTO 90 x ¾ , x , x , x , x ,77 Kolano 90 0 AIR L 62N N x N x GW wzmocniony D x g SYMBOL A B C PN CENA NETTO 90 x ¾ , x ,60 30

31 Kształtki z PPFV NETVITC SYSTEM 32N N x N x N D SYMBOL A B C PN CENA NETTO Trójnik , , , , ,28 Kolano N PE x PE D SYMBOL A B C PN CENA NETTO , , , , ,25 31N PE x PE D SYMBOL A B C E PN CENA NETTO Kolano , ,56 Kolano 90 0 AIR 29N PE x PE x GW wzmocniony D x g SYMBOL A B C E PN CENA NETTO 90 x ¾ , x , x , x , x ,24 31

32 Kształtki z PPFV Kolano 90 0 AIR L 63N PE x PE x GW wzmocniony D x g SYMBOL A B C PN CENA NETTO 90 x ¾ , x 1" , x 2" ,82 NETVITC SYSTEM 33N PE x PE x PE D SYMBOL A B C PN CENA NETTO Trójnik , , , , ,51 53N N x N x GW D x G SYMBOL A B C PN CENA NETTO Trójnik redukcyjny x 2" , x 1" , x 1 ¼ , x 1 ½ , x 2" ,94 Dwuzłączka 34N N x N D SYMBOL A B C PN CENA NETTO , ,38 32

33 Kształtki z PPFV NETVITC SYSTEM Korek 37N PE D SYMBOL A B C PN CENA NETTO , , , , , , ,49 Czwórnik N N x N x N x N D SYMBOL A B C PN CENA NETTO , , , , ,82 Korek N N D SYMBOL A B PN CENA NETTO , , , , , ,66 Redukcja 54N N x N D SYMBOL A B C Z E PN CENA NETTO 110 x , x , x ,16 33

34 Kształtki z PPFV Zestaw muf z opaskami 179 N x PE D SYMBOL A B C PN CENA NETTO , , , , , , , , ,12 NETVITC SYSTEM Mufa 12N PE x PE D SYMBOL A B C PN CENA NETTO , , , , , , , , , ,35 Opaska 15N N D SYMBOL A B C PN CENA NETTO , , , , , , , ,95 O-ring J-bil (EPDM) 16N D SYMBOL A B C PN CENA NETTO , , , , , , , ,04 34

35 Kształtki z PPFV NETVITC SYSTEM Tuleja 21N N x PE D SYMBOL A B C PN CENA NETTO , , , , , , , ,68 Redukcja z opaską 183 N x PE D SYMBOL A B C PN CENA NETTO 125 x , x ,87 Mufa 14N PE x KW D SYMBOL A B C E PN CENA NETTO , , , , , , , , , ,89 35

36 Zawory klapowe Zawór klapowy 169 N x N D SYMBOL A B C E J PN CENA NETTO 63/ , , , , , ,36 200/ ,47 NETVITC SYSTEM FNC Zawór klapowy 170 KW x PE D SYMBOL A B C E J PN CENA NETTO , , , , , , , , ,32 FNP zawór klapowy PExPE 172 PE x PE D SYMBOL A B C J PN CENA NETTO , , , , , , , , ,16 36

37 Zawory ssawne NETVITC SYSTEM Zawór stacjonarny 293 PE D SYMBOL A B C H E F DN PN CENA NETTO , , , , ,54 Zawór pływający 297 PE D SYMBOL A B C H E DN PN CENA NETTO , , , , , , ,95 Zawór zwrotny klapowy 299 PE x PE D OPASKA N SYMBOL A B C E PN CENA NETTO , , , , , , ,39 37

38 Zawory zwrotne i filtry Zawór zwrotny z wziernikiem 303 PE x PE D SYMBOL A B C E PN CENA NETTO , , , , , , ,05 NETVITC SYSTEM Filtr z wziernikiem PExPE 517 PE x PE D SYMBOL A B C E PN CENA NETTO , , , , ,20 38

39 Rury ciśnieniowe PE SYSTEM PE Rury HDPE 100 PN16 SDR11 d x e x DŁUGOŚĆ SYMBOL CENA NETTO [mb] 20 x 1.9 x 6 m ,69 25 x 2.3 x 6 m ,72 32 x 3.0 x 6 m ,56 40 x 3.7 x 6 m ,31 50 x 4.6 x 6 m ,34 63 x 5.8 x 6 m ,19 75 x 6.8 x 6 m ,06 Rury HDPE 100 PN16 SDR11 d x e x DŁUGOŚĆ SYMBOL CENA NETTO [mb] 20 x 2,0 krąg ,04 25 x 2.3 krąg ,92 32 x 3.0 krąg ,87 40 x 3.7 krąg ,52 50 x 4.6 krąg ,06 '63 x 5.8 krąg ,00 75 x 6.8 x 12m ,06 90 x 8.2 x 12m , x 10.0 x 12m , x 11.4 x 12m , x 12.7 x 12m , x 14.6 x 12m , x 18.2 x 12m , x 20.5 x 12m , x 22.7 x 12m , x 25.4 x 12m , x 28.6 x 12m , x 36.3 x 12m , x 45.4 x 12m ,78 39

40 Rury ciśnieniowe PE Rury HDPE 100 PN10 SDR17 d x e x DŁUGOŚĆ SYMBOL CENA NETTO [mb] 32 x 2.0 krąg ,74 40 x 2.4 krąg ,45 50 x 3.0 krąg ,51 63 x 3.8 krąg ,59 75 x 4.5 krąg ,08 90 x 5.4 krąg ,81 90 x 5.4 x 12m , x 6.6 x 12m , x 6.6 x 12m , x 7.4 x 12m , x 8.3 x 12m , x 9.5 x 12m , x 10.7 x 12m , x 11.9 x 12m , x 13.4 x 12m , x 14.8 x 12m , x 16.6 x 12m , x 18.7 x 12m , x 23.7 x 12m , x 26.7 x 12m , x 29.7 x 12m , x 33.2 x 12m , x 37.4 x 12m ,00 SYSTEM PE 40

41 Rury ciśnieniowe PE do gazu SYSTEM PE Rury HDPE 100 PN10 SDR11 d x e x DŁUGOŚĆ SYMBOL CENA NETTO [mb] 25 x 2.0 krąg ,39 32 x 3.0 krąg ,86 40 x 3.7 krąg ,99 50 x 4.6 krąg ,72 63 x 5.8 krąg ,02 75 x 6.8 krąg ,17 90 x 8.2 x 12m , x 10.0 x 12m , x 11.4 x 12m , x 12.7 x 12m , x 14.6 x 12m , x 16.4 x 12m , x 18.2 x 12m , x 20.5 x 12m , x 22.7 x 12m , x 25.4 x 12m , x 28.6 x 12m , x 36.4 x 12m , x 41.0 x 12m , x 45.5 x 12m ,64 41

42 Kompensatory Kompensatory gumowe Informacje techniczne Kompensatory gumowe są przeznaczone do kompensacji: wydłużeń termicznych rurociągów przesunięć bocznych oraz kątowych naprężeń tłumienia drgań, hałasu i wibracji od pomp, sprężarek, silników, turbin itp. Kompensatory gumowe znajdują zastosowanie w następujących instalacjach: Stacje uzdatniania wody Oczyszczalnie ścieków Wodociągi i kanalizacje Przemysł spożywczy Przemysł chemiczny Energetyka Instalacje chłodnicze, woda lodowa Budownictwo okrętowe Gumowe mieszki z EPDM nie powinny mieć styczności z substancjami zaolejonymi. Wartości przemieszczeń maksymalnych podanych w tabelach nie mają zastosowania równocześnie. Kompensatory powinny być montowane pomiędzy podporą stałą a przesuwną w odległości dwóch średnic nominalnych od nich tak aby ciężar rur nie oddziaływał na kompensator. SYSTEM PE Kompensatory gumowe kołnierzowe Budowa: 1. mieszek z gumy syntetycznej 2. nylonowy plot wzmacniający 3. stalowy pierścień wzmacniający 4. kołnierze stalowe D Symbol DN BL MAKSYMALNE PRZEMIESZCZENIA ŚCISKANIE WYDŁUŻENIE BOCZNE KATOWE WARUNKI PRACY MAX. CIŚNIENIE RO- BOCZE W BAR DLA MAX PODCIŚ. CENA NETTO [mm] [mm] [mm] [mm] [mm] [mm] stopni 70 o C 95 o C bar , , , , , , , , , , ,63 Uwaga: Wykonanie standardowe. Mieszek z EPDM. Pasek czerwony. Kołnierze cynkowane galwanicznie. Owiert kołnierzy PN10/PN16. Długość zabudowy BL = 130mm. Atest PZH. Na zapytanie dostępne kompensatory o innych długościach zabudowy, średnicach, z kołnierzami ze stali nierdzewnych i mieszkami z innych gum np. NBR. 42

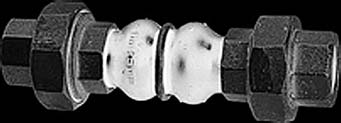

43 Kompensatory SYSTEM PE Kompensatory gumowe gwintowane GW x GW Budowa: 1. mieszek z gumy syntetycznej 2. nylonowy plot wzmacniający 3. stalowy pierścień wzmacniający 4. kołnierze stalowe MAKSYMALNE PRZEMIESZCZENIA WARUNKI PRACY D SYMBOL DN BL MAX. CIŚNIENIE MAX ŚCISKANIE WYDŁUŻENIE BOCZNE KATOWE ROBOCZE W BAR DLA PODCIŚ. cale mm mm mm mm mm stopni 20 o C 50 o C 80 bar o C CENA NETTO 3/ ,5 119, ,5 160,60 1 1/ ,5 183,70 1 1/ ,5 225, ,5 306,90 2 1/ ,5 474, ,5 575,30 BL - długość zabudowy Uwaga: Wykonanie standardowe. Mieszek z EPDM. Przyłącza wykonane z żeliwa. Długości zabudowy TL jak w tabeli. Inne wykonanie pod zapytanie. Atest PZH. 43

44 Akcesoria AKCESORIA ZMYWACZE 44 AKCESORIA I CZYŚCIWA 45 NARZĘDZIA 47 UCHWYTY I OBEJMY MONTAŻOWE 49 AKCESORIA MONTAŻOWE 51 43

45 Zmywacze Zmywacz do PE GRIFFON PE Cleaner OPAKOWANIE SYMBOL CENA NETTO 1000 ml ,43 AKCESORIA Środek czyszczący i odtłuszczający do rur i kształtek z PE, PP, PVDF, PB. Nie zawiera alkoholu dzięki czemu słabiej wchłania wilgoć. Chusteczki do czyszczenia GRIFFON Cleaner Cloth OPAKOWANIE SYMBOL CENA NETTO 100 szt ,05 Suche chusteczki do czyszczenia i odtłuszczania (twardych powierzchni) PVC, PVC-C, ABS, PE, PP, PVDF i rur PB, kielichów rur i armatury przed złączeniem. Chusteczki do odtłuszczania GRIFFON Cleaner Wipes OPAKOWANIE SYMBOL CENA NETTO 100 szt ,07 Chusteczki do czyszczenia i odtłuszczania rur, kielichów rurowych i złączy z PE, PP, PVDF i PB. 44

46 Akcesoria i czyściwa AKCESORIA Chusteczki nawilżane GRIFFON Wipes OPAKOWANIE SYMBOL CENA NETTO 75 szt ,19 Wielofunkcyjne, profesjonalne czyściki szorujące do szybkiego i prostego czyszczenia dłoni, narzędzi i powierzchni. Środek czyszczący do rąk GRIFFON Hand Cleaner OPAKOWANIE SYMBOL CENA NETTO 500 ml , ml ,16 Do usuwania np. kleju, zanieczyszczeń, smaru, oleju, smoły, brudu, farby, atramentu i śladów markera. Szybki, silny i łatwy w użyciu. Zawiera czynnik szorujący. Łagodny dla skóry, z wyciągiem z drzewa masłowego. Nić teflonowa GRIFFON FLON-100 OPAKOWANIE SYMBOL CENA NETTO 175 m ,55 Do uszczelniania metalowych i tworzywowych połączeń gwintowanych. Nadaje się do wody, gazu, tlenu, pary wodnej, paliw, rozpuszczalników i kwasów. Taśma do gwintów GRIFFON Kolmat Fibre SEAC WYMIAR m x mm x grubość SYMBOL CENA NETTO , , , , , ,97 Taśma do gwintów GRIFFON Kolmat Fibre SEAC WYMIAR m x mm x grubość SYMBOL CENA NETTO , ,15 45 Samowulkanizująca taśma naprawcza przeznaczona do natychmiastowego i szybkiego uszczelniania, napraw i izolacji. Taśma jest wyprodukowana na bazie silikonu, a jej poszczególne warstwy wiążą się tylko nawzajem ze sobą, wiec może ona być stosowana na dowolnym podłożu, zarówno wewnątrz pomieszczeń, jak i na otwartym powietrzu, a nawet na zabrudzonych powierzchniach czy pod wodą. Wyrób może być natychmiast poddany działaniu obciążenia i jest odporny na ciśnienie, wodę, prąd elektryczny, niskie i wysokie temperatury, a także zapobiega korozji.

47 Akcesoria i czyściwa Klej - uszczelniacz budowlany GRIFFON Aqua Max OPAKOWANIE SYMBOL CENA NETTO 425 g ,98 Czasy schnięcia: Pokrycie w czasie: ok. 10 minut Czas użytkowania: ok. 24 godziny Szybkość schnięcia: ok. 2 mm / 24 godziny Pełna wytrzymałość wiązania: po ok. 48 godzinach AKCESORIA Bezrozpuszczalnikowy klej budowlany i uszczelniacz bazujący na polimerach SMP (ang. shape memory polymers, popularnie określane jako polimery z pamięcią kształtu. Najważniejszą cechą zapamiętującej swój kształt materii jest fakt, iż po odkształceniu tego typu polimery potrafią na żądanie - w obecności ściśle określonego bodźca, np. temperatury - wrócić do pierwotnej formy) o bardzo wysokiej elastyczności. Idealny zarówno do mocowania i uszczelniania. Odpowiedni do stosowania wewnątrz oraz na zewnątrz w przypadkach takich jak struktury drewniane, listwy przypodłogowe, łaty, parapety, płyty gipsowe, a także boazeria oraz materiały izolacyjne. Nadaje się również do wszelkiego rodzaju zastosowań w i wokół basenu, takich jak podkładki, wyłożenia, kafelki, odpływy, wykładziny, dysze opróżniania i szczeliny dylatacyjne. Nie nadaje się do PE, PP, PTFE, PA (nylon), bitumu, czystego tynku i szkła akrylowego. * Czas schnięcia może zależeć od powierzchni, ilości użytego produktu, poziomu wilgoci i temperatury otoczenia. Właściwości techniczne: Odporność na wilgoć: Bardzo dobra Odporność na wodę: Dobra Odporność na temperaturę: Od -40 C do +100 C Odporność na promienie UV: Bardzo dobra Odporność na chemikalia: Dobra Możliwość pomalowania: Można pomalować farbą akrylową lub alkidową. Farba alkidowa może spowalniać proces schnięcia. Zawsze należy sprawdzić z wyprzedzeniem. Zdolność wypełniania: Bardzo dobra Wykrywacz nieszczelności GRIFFON Gas Leak Detector OPAKOWANIE SYMBOL CENA NETTO 150 ml , ml ,56 Do wykrywania wycieków w rurach, na złączach, przy zaworach i kurkach w instalacjach gazowych i ciśnieniowych, systemach chłodzenia i klimatyzacyjnych, zbiornikach ciśnieniowych, cysternach, piecach, palnikach, butlachgazowych i kompresorach. Odpowiedni dla wszystkich (łatwopalnych) typów gazów (także tlenu i freonu). Manometr MAX CIŚNIENIE SYMBOL PODŁĄCZENIE CENA NETTO 6 Atm GZ ¼ dolne 29,61 10 Atm GZ ¼ dolne 29,61 10 Atm GZ ¼ tylne 30,92 *16 Atm GZ ¼ dolne 77,23 * glicerynowy 46

48 Narzędzia AKCESORIA Klucz do złączek Urządzenie do fazowania RAG WYMIAR SYMBOL CENA NETTO ,91 RURA Ø (mm/cal) SYMBOL MAX GR. ŚCIANKI CENA NETTO (¾ - 4 ) , (1 ¼ - 10 ) ,60 REG Gradownik Uniwersalny SYMBOL CENA NETTO ,82 Obcinak do rur RAS RURA Ø (mm/cal) SYMBOL MAX GR. ŚCIANKI CENA NETTO (7-12 ) ,63 GRIFFON Obcinak do rur RURA Ø (mm/cal) SYMBOL CENA NETTO (½ - 2 ) , (2-4 ) , (4-6 ) ,99 Piła do cięcia i fazowania rur MODEL SYMBOL CENA NETTO P ,71 47

49 Narzędzia PEF Zgrzewarka Elekrooporowa Iplast 60 SYMBOL ZAKRES ŚREDNIC [mm] CENA NETTO ,00 Obsługuje kształtki w zakresie średnic do d400mm w zakresie 8-48V. Posiada skaner kodów kreskowych ISO W pamięci wewnętrznej zapisywane sa informacje o wykonanych zgrzewach, raport można skopiować za pomocą portu USB. Spełnia wymogi ISO , ECE1, UNI AKCESORIA PEF Zgrzewarka Elekrooporowa Iplast 30 SYMBOL ZAKRES ŚREDNIC [mm] CENA NETTO ,00 Obsługuje kształtki w zakresie średnic do d160mm w zakresie 8-48V. Posiada skaner kodów kreskowych ISO W pamięci wewnętrznej zapisywane sa informacje o wykonanych zgrzewach, raport można skopiować za pomocą portu USB. Spełnia wymogi ISO , DVS2207, ECE1, UNI10566 PEF Zgrzewarka Elekrooporowa Iplast 105 SYMBOL ZAKRES ŚREDNIC [mm] CENA NETTO ,00 Obsługuje kształtki w zakresie średnic do d1200mm w zakresie 8-48V. Posiada skaner kodów kreskowych ISO W pamięci wewnętrznej zapisywane sa informacje o wykonanych zgrzewach, raport można skopiować za pomocą portu USB. Spełnia wymogi ISO , ECE1, UNI Zgrzewarka posiada możliwość podłączenia modułu GPS oraz geo-lokalizatora I-Geo-Plast. I-Geo-Plast jest urządzaniem dzięki któremu określane sa współrzędne geograficzne wykonywanych zgrzewów. Zastosowanie tej technologii pozwala podczas fazy budowy sieci na tworzenie bazy danych która bedzie eksportowana do GIS (pliki CSV). I-Geo-Plast pomaga w spełnieniu wymogów dyrektywy INSPIRE. Współpracuje tylko ze zgrzewarką Iplast

50 Uchwyty i obejmy montażowe AKCESORIA Uchwyt montażowy PTD D SYMBOL A B C F E CENA NETTO 20* ,98 25* ,25 32* ,52 40* , , , , , , , , ,54 * Uchwyt posiada górny zastrzask Obejma montażowa PRD WYMIAR SYMBOL CENA NETTO , , , , , , , , , , , , ,49 Uchwyt montażowy PRS Typ A Typ B WYMIAR SYMBOL TYP CENA NETTO A 2, A 2, B 2, B 2, B 3, B 4, C 5, C 6, C 6, C 9, C 19, C 28, C 32, C 43, C 49, C 57,36 Typ C 49

51 Uchwyty i obejmy montażowe Blok montażowy dla PRS PAD Typ A Typ B MAX CIŚNIENIE SYMBOL PODŁĄCZENIE CENA NETTO A 1, A 1, A 1, B 1, B 2, B 2, B 3, B 3, B 4, B 8, B 8, B 9, B 14, B 15, B 18, B 17,53 AKCESORIA Obejma montażowa ocynkowana z EPDM STA WYMIAR SYMBOL ŚRUBA DŁUGOŚĆ ŚRUBY (mm) CENA NETTO M8 60 2, M8 60 2, M8 60 2, M8 60 2, M , M , M , M , M , M , M , M , M , M ,39 Obejma montażowa ocynkowana z EPDM bez śruby STA RL WYMIAR SYMBOL GWINT CENA NETTO M8/M10 1, M8/M10 2, M8/M10 2, M8/M10 2, M8/M10 3, M8/M10 3, M8/M10 5, M8/M10 7, M8/M10 8, M8/M10 14, M8/M10 13,69 50

52 Akcesoria montażowe AKCESORIA Profil nośny LDBST TYP SYMBOL S H T L CENA NETTO LDBST , ,60 6,00 14,47 LDBST , ,00 2,00 16,10 LDBST , ,00 3,00 15,86 LDBST , ,00 4,00 15,86 LDBST , ,00 5,00 15,63 LDBST , ,00 6,00 15,63 LDBST , ,50 2,00 19,20 LDBST , ,50 3,00 18,90 LDBST , ,50 6,00 18,64 LDBST , ,60 6,00 18,22 LDBST , ,90 3,00 21,60 LDBST , ,90 6,00 21,28 LDBST , ,0 2,00 22,85 LDBST , ,0 3,00 22,50 LDBST , ,0 4,00 22,50 LDBST , ,0 5,00 22,18 LDBST , ,00 6,00 22,18 LDBST , ,50 2,00 27,53 LDBST , ,50 3,00 27,15 LDBST , ,50 6,00 26,76 Konsola W-LDB TYP SYMBOL A B L CENA NETTO W-LDB ,97 W-LDB ,36 W-LDB ,41 W-LDB ,73 W-LDB ,72 W-LDB ,03 W-LDB ,34 W-LDB ,74 W-LDB ,29 W-LDB ,32 W-LDB ,03 W-LDB ,86 W-LDB ,39 W-LDB ,76 W-LDB ,65 W-LDB ,24 W-LDB ,20 W-LDB ,13 Złącze płaskie LDB-P TYP SYMBOL A B CENA NETTO LDB-P ,70 51

53 Akcesoria montażowe Złącze płaskie LDB-P TYP SYMBOL A B C D CENA NETTO LDB-P ,68 AKCESORIA Złącze płaskie LDB-P-41-5 TYP SYMBOL A B C D CENA NETTO LDB-P ,41 Złącze płaskie LDB-PC TYP SYMBOL A B C D E CENA NETTO LDB-PC ,92 Złącze płaskie LDB-PT TYP SYMBOL A B C D E F CENA NETTO LDB-PT ,10 A D E F C B 4x

54 Akcesoria montażowe AKCESORIA Złącze płaskie LDB-PTRA TYP SYMBOL A B C D E F G CENA NETTO LDB-PTRA ,18 Złącze płaskie LDB-PK TYP SYMBOL A B C D E F CENA NETTO LDB-PK ,61 Złącze płaskie LDB-P-41-3 TYP SYMBOL A B C D CENA NETTO LDB-P ,80 53

55 Akcesoria montażowe Złącze płaskie LDB-P-41-4 TYP SYMBOL A B C D CENA NETTO LDB-P ,31 AKCESORIA Złącze typ L LDB-BE TYP SYMBOL A B C D E CENA NETTO LDB-BE ,39 Złącze typ L LDB-BE TYP SYMBOL A B C D E CENA NETTO LDB-BE ,49 54

56 Akcesoria montażowe AKCESORIA Podkładka złączna typ L LDB-BE TYP SYMBOL A B C D E F CENA NETTO LDB-BE ,48 A B x Podkładka złączna typ L LDB-BE TYP SYMBOL A B C D E F CENA NETTO LDB-BE ,36 C C D E F Złącze trapezowe LDB-BTRA-41-3 TYP SYMBOL A B C D E F G CENA NETTO LDB-BTRA ,49 55

57 Akcesoria montażowe Złącze trapezowe LDB-BTRA TYP SYMBOL A B C D E F CENA NETTO LDB-BTRA ,24 AKCESORIA Złącze typ U LDB-EXT TYP SYMBOL A B C CENA NETTO LDB-EXT-U ,93 LDB-EXT-U ,39 Złącze typ U LDB-CHTB TYP SYMBOL A B C D E F G CENA NETTO LDB-CHTB ,03 Klamra zaciskowa LDB-B TYP SYMBOL A B C L CENA NETTO LDB-B-CLAMP ,61 56

58 Akcesoria montażowe AKCESORIA Złącze typ C LDB TYP SYMBOL A B C D E F CENA NETTO LDB-DCB ,17 Złącze typ U LDB TYP SYMBOL A B C D E F G CENA NETTO LDB-U ,27 Złącze 3D LDB-AN-TL TYP SYMBOL A B C D E F G CENA NETTO LDB-AN-TL ,07 Stopa LDB-STP TYP SYMBOL A B C D E F G H I CENA NETTO LDB-STP-AN ,56 57

59 Akcesoria montażowe Klamra zaciskowa LDB TYP SYMBOL A B C D E F G CENA NETTO LDB-B-O-CLAMP ,93 LDB-B-O-CLAMP ,74 LDB-B-O-CLAMP ,49 AKCESORIA Złącze typ U LDB TYP SYMBOL A B C D E F G CENA NETTO LDB-U ,10 Klamra zaciskowa LDB TYP SYMBOL A B C CENA NETTO LDB-U-BCLAMP ,85 Wsuwka mocująca LDB TYP SYMBOL A B C D E CENA NETTO LDB-WP ,45 58

60 d1 2 d Akcesoria montażowe AKCESORIA Podkładka ślizgowa SNP TYP SYMBOL ød1 A B CENA NETTO SNP ,16 SNP ,09 SNP ,81 d1 Podkładka ślizgowa ze sprężyną SNL TYP SYMBOL ød1 ød2 A B G L CENA NETTO /100 szt. SNL ,84 SNL ,55 SNL ,81 Pręt gwintowany PG ød SYMBOL L CENA NETTO M ,50 M ,97 M ,01 M ,86 M ,21 M ,53 M ,93 M ,45 M ,76 M ,20 Podkładka stalowa PDS TYP SYMBOL ŚREDNICA d G g CENA NETTO [kg] PDS M8 8,4 16 1,6 19,85 PDS M10 10,5 20 3,37 19,85 59

61 Akcesoria montażowe Śruba stalowa SRS TYP SYMBOL ŚREDNICA L K S CENA NETTO/kg SRS-M M ,89 SRS-M M ,89 AKCESORIA Nakrętka stalowa NKS TYP SYMBOL ŚREDNICA D M S CENA NETTO/kg NKS-M M ,89 NKS-M M ,89 Kowadełko - zacisk do pręta B-CLB TYP SYMBOL CENA NETTO B-CLB-M ,72 B-CLB-M ,21 Mata antywibracyjna w kaflach ST-ROF-MAT TYP SYMBOL A B G CENA NETTO ST-ROF-MAT ,98 ST-ROF-MAT ,95 ST-ROF-MAT ,53 ST-ROF-MAT ,77 ST-ROF-MAT ,02 A B g 60

62 Informacje ogólne o tworzywach INF. TECHNICZNE Tworzywa sztuczne są lekkie, łatwe w montażu, mają szeroki asortyment kształtek i łączników oraz są najtańsze z dostępnych materiałów instalacyjnych. Te oczywiste zalety montażowe idą w parze z licznymi plusami dla użytkownika. Przewody z tworzyw sztucznych są gładkie, dzięki temu straty ciśnienia hydraulicznego są niewielkie i nie pojawiają się osady (instalacja nie zarasta). Materiał, z którego wykonane są rury nie ma wpływu na jakość wody. Dzięki odporności na działanie substancji zawartych w wodzie, rury z tworzyw sztucznych nie ulegają korozji. Rury z tworzyw sztucznych słabo przewodzą ciepło - nie ma konieczności ich izolowania. Wykazują jednak znaczny współczynnik rozszerzalności cieplnej ( mm/mk). Oznacza to, że odcinek rury o długości 1 m rozszerzy się o 4-9 mm pod wpływem wody o temperaturze 60 C. Wymiary standardu brytyjskiego i metrycznego Poniższe uwagi mogą okazać się pomocne dla osób, które nie znają różnych sposobów opisywania wymiarów standardów metrycznego oraz brytyjskiego dla rur i złączek. Podczas opisywania standardu brytyjskiego złączek rurowych i innych komponentów czynione są odniesienia do nominalnego wymiaru światła rury w calach i ułamkach cala. Systemy standardu metrycznego określone są przez odniesienie średnicy zewnętrznej rury wyrażonej w milimetrach. Ważne jest, aby pamiętać, że wymiary standardu metrycznego nie są po prostu wymiarami w calach przeliczonymi na milimetry i nazwanymi metrycznymi. Tak naprawdę odpowiedniki są trochę inne (z wyjątkiem wymiarów standardu brytyjskiego 2 ½ oraz 5 cali i standardu metrycznego wymiarów 75 i 140 mm, które przypadkowo są identyczne) i nie są zamienne. Porównanie standardów metrycznego i brytyjskiego STANDARD BRYTYJSKI Średnica nominalna [cale] STANDARD METRYCZNY Średnica zewnętrzna [mm] STANDARD BRYTYJSKI Średnica nominalna [cale] STANDARD METRYCZNY Średnica zewnętrzna [mm] 3/ ½ 75 ½ ¾ ¼ ½ Tabela tolerancji złączy klejonych według Łączniki: ISO 727-UNI 7442/75-DIN NF T EN 1452 Rury: ISO 161-UNI 7441/75-DIN 8063-NF T ŚREDNICA NOMINALNA DIN D MIN MAX ,10 16, ,10 20, ,10 25, ,10 32, ,10 40, ,10 50, ,10 63, ,10 75, ,10 90, ,10 110, ,10 125, ,20 140, ,20 160, ,30 200, ,30 225, ,30 250, ,30 280, ,40 316, ,40 401,20 Tabela tolerancji złączy gwintowanych według ISO 7/1-UNI 338-BS 21-DIN 2999 ŚREDNICA NOMINALNA DIN ŚREDNICA GWINTU LICZBA ZWOJÓW/1 [mm] GŁĘBOKOŚĆ GWINTU DŁUGOŚĆ MONTAŻOWA ½ 16, ,337 0,856 11,4 ½ 20, ,814 1,162 15,00 ¾ 26, ,814 1,162 16,3 1 33, ,309 1,479 19,1 1 ¼ 41, ,309 1,479 21,4 1 ½ 47, ,309 1,479 21,4 2 59, ,309 1,479 25,7 2 ¼ 65, ,309 1,479-2 ½ 75, ,309 1,479 30,2 2 ¾ 81, ,309 1, , ,309 1,479 33, , ,309 1,479 39, , ,309 1,479 43, , ,309 1,479 43,6 61

63 Zastosowanie kompensacji Kompensacja Bardzo ważną kwestią przy projektowaniu instalacji z tworzyw sztucznych jest odpowiednia kompensacja wydłużeń termicznych. Tworzywa sztuczne mają bardzo wysoki współczynnik liniowej rozszerzalności termicznej, co przekłada się na stosunkowo duży przyrost długości rury pod wpływem nawet niewielkiego przyrostu temperatury. Współczynnik rozszerzalności termicznej rur z PE a = 0,20 mm / m C. Konieczność zastosowania urządzeń kompensacyjnych zależy od sposobu łączenia rur, ich lokalizacji, materiału z jakiego są wykonane oraz wielkości wahań temperatury. Instalację powinno się projektować tak, aby do maksimum wykorzystać zjawisko samokompensacji. Rurom należy umożliwić swobodną zmianę długości pod wpływem zmian temperatury, przewidując odpowiednie rozmieszczenie punktów stałych i wykorzystując naturalne przeszkody budowlane. Najprostszym i najtańszym sposobem jest zastosowanie samokompensacji w formie ramienia giętkiego. Długość ramienia giętkiego jest praktycznie uzależniona od średnicy rury i wielkości wydłużenia termicznego. Temperatury ścianki rury, jako trzeciej wielkości wpływającej na pracę ramienia gięcia, w projektowaniu i budowie nie uwzględnia się, przy założeniu że temperatura układania przewodów przebiega w temperaturach od +5 C do. Zastosowanie ramienia giętkiego ma miejsce przy zmianie kierunku przewodu, rozgałęzieniu, jak i ominięciu przeszkody np. belki dwuteowej. Obliczenie wielkości wydłużenia termicznego Wielkość liniowego wydłużenia termicznego rur z PE i PVC-U określa się wzorem: L = L t a gdzie: L = wielkość wydłużenia [mm] L = długość odcinka rury [m] t = różnica temp. pomiędzy temperaturą montażu rurociągu a maksymalną temperaturą roboczą względnie minimalną temperaturą roboczą [ C] a = współczynnik rozszerzalności termicznej rur [mm / m C]: PE - 0,20; PVC-U - 0,08 Uwaga: Jeżeli temperatura robocza rurociągu jest wyższa od temperatury montażu, występuje wydłużenie rurociągu, jeżeli niższa rurociąg ulega skróceniu. W związku z powyższym należy w obliczeniach brać pod uwagę zarówno temperaturę montażu jak i minimalne i maksymalne temperatury robocze. Określenie długości ramienia giętkiego Dla dowolnego wydłużenia termicznego L, długość ramienia giętkiego a można określić na podstawie następującego wzoru: dla rur PVC-U: a = 33,5 (d L) (wartości a, d, L w mm) Wytyczne mocowania rurociągu przy kompensacji Zmiana długości i kierunku ruchu odcinka rurociągu podlegającego wydłużeniu termicznemu musi być zawsze jednoznacznie ustalona przez zastosowanie zamocowań uchwytów stałych. Przy właściwej lokalizacji uchwytów stałych na rurociągu, uzyskuje się korzystny podział wydłużenia termicznego odnośnego odcinka rurociągu. Dla uchwytów stałych nie wolno stosować konstrukcji, w których rurę unieruchamia się przez zaciśnięcie na jej obwodzie. Do konstrukcji punktów stałych należy użyć ograniczników, którymi mogą być kształtki z tworzywa sztucznego. Jeżeli przy zmianie kierunku lub przy odgałęzieniu nie można umieścić ramienia giętkiego, lub też należy uwzględnić większe długości w przebiegu prostych odcinków rurociągu, to można zastosować kompensator U-kształtny. Przedmiotowy odcinek należy w tym wypadku podzielić punktem stałym PS na dwie części. W nawiązaniu do podanego przykładu, wynika że przy zmianie długości L = 17,28 / 2 = 8,64 mm, długość ramienia ugięcia wyniesie a = 700 mm, zamiast 1000 mm. INF. TECHNICZNE 62

64 Kompensacja INF. TECHNICZNE Nomogram dla określania długości A ramienia giętkiego w zależności od wielkości wydłużenia terminczego przy temperaturze +200C 63

65 Odległości punktów podparcia Rekomendowane odległości punktów przesuwnych. POZYCJA D POZYCJA E POZYCJA F INF. TECHNICZNE montaż na ścianie w pionie DLA RUR PE SDR11 montaż na ścianie w poziomie montaż na suficie, bezpośredni, dotyczy uchwytów PRD ø 20 0 C 30 0 C 40 0 C 50 0 C 60 0 C

66 Transport i magazynowanie rur z tworzyw sztucznych INF. TECHNICZNE Transport i magazynowanie rur z tworzyw sztucznych Transport i składowanie rur oraz kształtek z tworzyw sztucznych ze względu na swoje właściwości fizyko- -mechaniczne powinny być prowadzone w sposób umiemożliwiający uszkodzenie materiału. Transport Transport rur i kształtek może być prowadzony dowolnymi środkami transportu jednak ze względu na specyfikę towaru najczęściej odbywa się transportem samochodowym. ograniczyć wspornikami pionowymi z drewna. Rury należy składować kielichami naprzemianlegle. W przypadku gdy składowane rury nie zostaną ułożone w przeciągu 12 miesięcy to należy je zabezpieczyć przed nadmiernym działaniem promieniowania słonecznego poprzez ich zadaszenie. Nie wolno jednak nakrywać rur uniemożliwiając ich przewietrzanie (efekt namiotowy). Temperatura w miejscu składowania nie powinna przekraczać 300C. Roboty ziemne - warunki wyjściowe Z uwagi na specyficzne właściwości rur z tworzyw sztucznych należy przy transporcie zachowywać następujące wymagania: przewóz rur może być wykonywany wyłącznie samochodami skrzyniowymi o odpowiedniej długości przewóz rur i prace przeładunkowe powinny się odbywać przy temperaturach powietrza w przedziale od +50C do +300C. Szczególną ostrożność należy zachować w temperaturze bliskiej 00C z uwagi na kruchość materiału w tych temperaturach podczas prac przeładunkowych rur i kształtek nie należy rzucać transport rur niepakietowanych: w samochodzie rury powinny być układane na równym podłożu na podkładach drewnianych o szerokości co najmniej 10 cm i grubości co najmniej 2.5 cm - ułożonych prostopadle do osi rur i zabezpieczone przed zarysowaniem przez podłożenie tektury falistej i desek pod łańcuchy spinające boczne ściany skrzyń samochodowych bezpieczny i prawidłowy transport rur to przede wszystkim podparcie ładunku na całej długości, odpowiednie jego zabezpieczenie przed przemieszczaniem się w trakcie za i rozładunku przy użyciu żurawi należy stosować liny miękkie np. nylonowe, bawełnianio-konopne czy z tworzyw sztucznych. Nie wolno stosować metalowych lin i łańcuchów. Składowanie Magazynowane rury na placu budowy powinny być zabezpieczone przed szkodliwym oddziaływaniem promieni słonecznych. Dłuższe magazynowanie powinno odbywać się w pomieszczeniach zamkniętych lub zadaszonych. Rury pakietowane należy magazynować w dwóch - trzech warstwach o maksymalnej wysokości sterty 2m, pod warunkiem że listwy drewniane pakietu górnego będą spoczywały na listwach drewnianych pakietu dolnego. Składowanie rur niepakietowanych: rury powinny być układane na równym podłożu na podkładach i przekładach drewnianych o wymiarach jak przy transporcie. Nie wolno składować rur cięższych na rurach lżejszych. Szerokość stosu składowanych rur należy Roboty ziemne związane z budową sieci sanitarnych z tworzyw sztucznych, powinny być prowadzone zgodnie z obowiązującymi przepisami i normami. Dlatego należy zwrócić uwagę, że właściwości mechaniczne tworzyw sztucznych w zakresie modułu sprężystości różnią się znacznie od materiałów tradycyjnych jak kamionka, beton, żeliwo. Różnice te powodują, że układka z przewodów sieci sanitarnych odbiega w określonym zakresie od warunków i sposobów stosowanych w układce przewodów z materiałów tradycyjnych. Rury z materiałów tradycyjnych przyjmują w zazadzie w całości obciążenie gruntem - zasypki wykopu. W związkuz tym rodzaj zasypki jak też stopień zagęszczenia w bezpośrednim otoczeniu rur tzw. strefie rurociągu jest względnie obojętny. Rury te nie podlegają deformacji w zakresie przekroju poprzecznego. Deformacja dla ww. rur to już jest ich zniszczenie - co najmniej pęknięcie. Natomiast rury z tworzyw sztucznych - tworzywa sprężystego, układane w gruncie, pod wpływem obciążenia gruntem - zasypką wykopu, podlegają deformacji. Dopuszczalna deformacja przekroju poprzecznego rury z tworzywa sztucznego określana jest na 3-5% jej wysokości. Stwierdzona w praktyce po wieloletniej eksploatacji deformacja nawet do 10-15%, nie powodowała zniszczenia rury (pęknięcia). Warunkiem dla rur z tworzyw w zapobieganiu nadmiernej deformacji ich przekroju poprzecznego jest wprowadzenie do współdziałania sztywności gruntu w określonej strefie rurociągu. Na warunek sztywności gruntu składają się dwa elementy: sztywność obsypki ochronnej rury sztywność gruntu rodzimego strefy obsypki Uzyskanie sztywności gruntu rodzimego strefy obsypki ochronnej polega na nienaruszeniu w czasie wykonywania wykopów struktury gruntu rodzimego bez względu na jego rodzaj. Oba rodzaje sztywności są od siebie współzależne i z tego względu jest koniecznym przestrzeganie warunków w sposobie wykonywania tak wykopów jak i zasypki ochronnej. Zasypka musi być w odpowiedni sposób zagęszczona tak aby rura na całym obwodzie była podparta gruntem. 65

67 Metody połączeń Połączenie kołnierzowe - kołnierze mogą być stałe lub luźne, nakładane na występ końca rury. Materiałem uszczelniającym złącza, zależnie od rodzaju przewodzonej cieczy lub gazu, może być EPDM, tektura, tkaniny, miękkie metale, tworzywa sztuczne. INF. TECHNICZNE Prawidłowy sposób postępowania przy montażu. Nieprawidłowy sposób postępowania przy montażu. Kolejność dokręcania śrub Tabela doboru śrub średnica śruba 50-1½ M16 x M16 x ½ M16 x M16 x 100 M16 x M16 x 110 M16 x ½ M16 x 110 M16 x M16 x 120 M16 x M20 x 130 M20 x M20 x 140 M20 x M20 x M20 x M20 x

68 Metody połączeń INF. TECHNICZNE Tabela wymiarów kołnierzy ø K ø d1 ø ŚRUBY l. ŚRUB M M M M M M M M M M M M M M PN M M M M M22 16 Siła dokręcania śrub (Nm) ø KOŁNIERZ PVC KOŁNIERZ PPFV KOŁNIERZ PA KOŁNIERZ STOŻKOWY KOŁNIERZ METALOWY PN Gwintowane powstają wskutek skręcenia ze sobą dwóch gwintowanych elementów. Łączniki gwintowane można uszczelniać przy pomocy: taśm teflonowych past uszczelniających - żywic anaerobowych (beztlenowych) - nici uszczelniających 67

69 Metody połączeń Połączenie Netvitc System Jest to modułowy system opasek dociskowych przeznaczony do przesyłu cieczy pod ciśnieniem. Podstawowym elementem systemu jest opaska z tworzyw sztucznych, której działanie opiera się na docisku pełnym obwodem w zakresie Zasady montażu w systemie Netvitc System Zalecenia w zakresie stosowania i dokręcania śrub W systemie stosowane są dwa gatunki stali nierdzewnej (nakrętki wykonane ze stali A-4 a śruby ze stali A-2), co zmniejsza ryzyko zakleszczenia przy dokrecaniu. Należy jednak pamiętać o tym, aby nie dokrecać ich z nadmierną nieuzasadnioną siłą. INF. TECHNICZNE 1. Założyć uszczelkę J-Bil na czołową stronę części kształtki przeznaczonej do połączenia. Aby montaż był prawidłowy śruby należy dokręcać na zmianę i stopniowo. UWAGA większy rozstaw 2. Przyłożyć elementy Netvitc System do siebie, pod warunkiem, że posiadają one opaski o tej samej średnicy. Nieprawidłowy sposób dokręcania: 1-1, 1-1, Założyć dolną opaskę Netvitc System pomiędzy gniazdami systemu. Prawidłowy sposób dokręcania: 1-2, 1-2, Założyć śruby, po czym dokręcić je stopniowo i na zmiane (nie przekraczając dopuszczalnego momentu dokrecenia, tak, aby opaska była ułożona równo). 68

70 Metody połączeń INF. TECHNICZNE Zgrzewanie elektrooporowe - W trakcie procesu zgrzewania elektrooporowego wtopiony w kształtkę drut grzewczy, podgrzewany jest prądem o niskim napięciu. Pod wpływem ciepła otaczający go materiał topi się i rozszerza co powoduje zamknięcie szczeliny pomiędzy rurą i kształtką. Ciepło z topionej kształtki przekazywane jest do rury, która również zostaje podgrzana i materiał także topi się i rozszerza w strefie zgrzewu. W strefie zgrzewu, która ograniczona jest przez zimne strefy, materiał rozszerza się powodując miejscowy wzrost ciśnienia zgrzewania, dzięki temu pomiędzy rurą i kształtką tworzy się jednorodne połączenie. Zasady montażu kształtek elektrooporowych 1. Przeciąć rurę pod kątem prostym do osi rury przy użyciu piły do tworzyw sztucznych z przyrządem utrzymującym kierunek prostopadły, lub z zastosowaniem obcinarki do rur PE. Nieprawidłowe przecięcie rury może doprowadzić do odsłonięcia części drutu grzewczego, co spowoduje przegrzanie w czasie zgrzewania i płynięcie materiału. 2. Odmierzyć strefę zgrzewu, usunąć z rur na oznaczonej do zgrzewania strefie warstwę utlenionego polietylenu za pomocą cykliny (nie wolno używać papieru ściernego). Pozostawienie nieoczyszczonej powierzchni lub niedokładne usunięcie warstwy utlenionej może być przyczyną nieszczelności zgrzewu. 3. Sprawdzić wymiar (szczególnie zewnętrzny) i owalność rury zgodność z wymaganiami PN-EN12201 i PN-EN1555 w przypadkach jeżeli owalność jest większa niż 1,5% d lub 1,5 mm należy założyć obejmy wyokrąglające. 4. Powierzchnię rur i wewnętrzną powierzchnię kształtek bezpośrednio przed montażem należy odtłuścić przy pomocy odpowiedniego środka do czyszczenia PE. 5. Po oczyszczeniu i odtłuszczeniu końcówki rur wsunąć do złączki (do wewnętrznych ograniczeń) równocześnie kontrolując głębokość wsuwu z wcześniej oznaczonymi na końcach rury znakami. Przygotowane do zgrzewania połączenia muszą być ułożone w sposób wolny od naprężeń. Tak przygotowane połączenia zaleca się usztywnić przyrządem zapobiegającym przemieszczaniu się w czasie procesu zgrzewania i stygnięcia. Przesunięcia lub naprężenia miejsc zgrzewania może doprowadzić do niedopuszczalnego wypływu materiału i wadliwego połączenia. 6. Zgrzewanie należy wykonać zgodnie z instrukcją obsługi zgrzewarki wprowadzając parametry zgrzewania w sposób manualny lub z użyciem kodu paskowego. Kształtki wyposażone są w wypływkę kontrolną, dającą możliwość kontroli przebiegu procesu zgrzewania. 69

71 Metody połączeń Skręcane złączki zaciskowe - Złączki zaciskowe przeznaczone są do łączenia rur PE oraz połączeń przejściowych pomiędzy rurami a elementami gwintowanymi w instalacji. Dzięki wysokiej szczelności połączenia przy jednoczesnym szybkim i łatwym montażu znajdują szerokie zastosowanie w instalacjach wodociągowych. Złączki w średnicach 40, 50, 63 posiadają dwuwargową uszczelkę ułatwiającą montaż. W pozostałych średnicach występuje uszczelka O-ring. Instrukacja montażu złączek o średnicy od 16 mm do 63 mm Instrukacja montażu złączek o średnicy od 75 mm do 110 mm INF. TECHNICZNE Przyciąć rure pod kątem 90 w celu zminimalizowania prawdopodobieństwa wystąpienia nieszczelności. Przyciąć rure pod kątem 90 w celu zminimalizowania prawdopodobieństwa wystąpienia nieszczelności. Poluzować nakrętkę wykonując 3-4 obroty. Poluzować nakrętkę wykonując 3-4 obroty należy również sprawdzić czy oring i pierścień są we właściwej pozycji. Wsunąć rurę w złączkę, upewnijąc się została ona dociśnięta do ogranicznika za oringiem. Wsunąć rurę w złączkę, upewnijąc się została ona dociśnięta do ogranicznika za oringiem. Dokręcić nakrętkę ręcznie, bez użycia jakichkolwiek narzędzi. Dokręcić nakrętkę używając pasa lub klucza łańcuchowego. 70
