Zawór zasuwy Zawór elektromagnetyczny sterujący pracą zasuwy pneumatycznej stacji.

Transkrypt

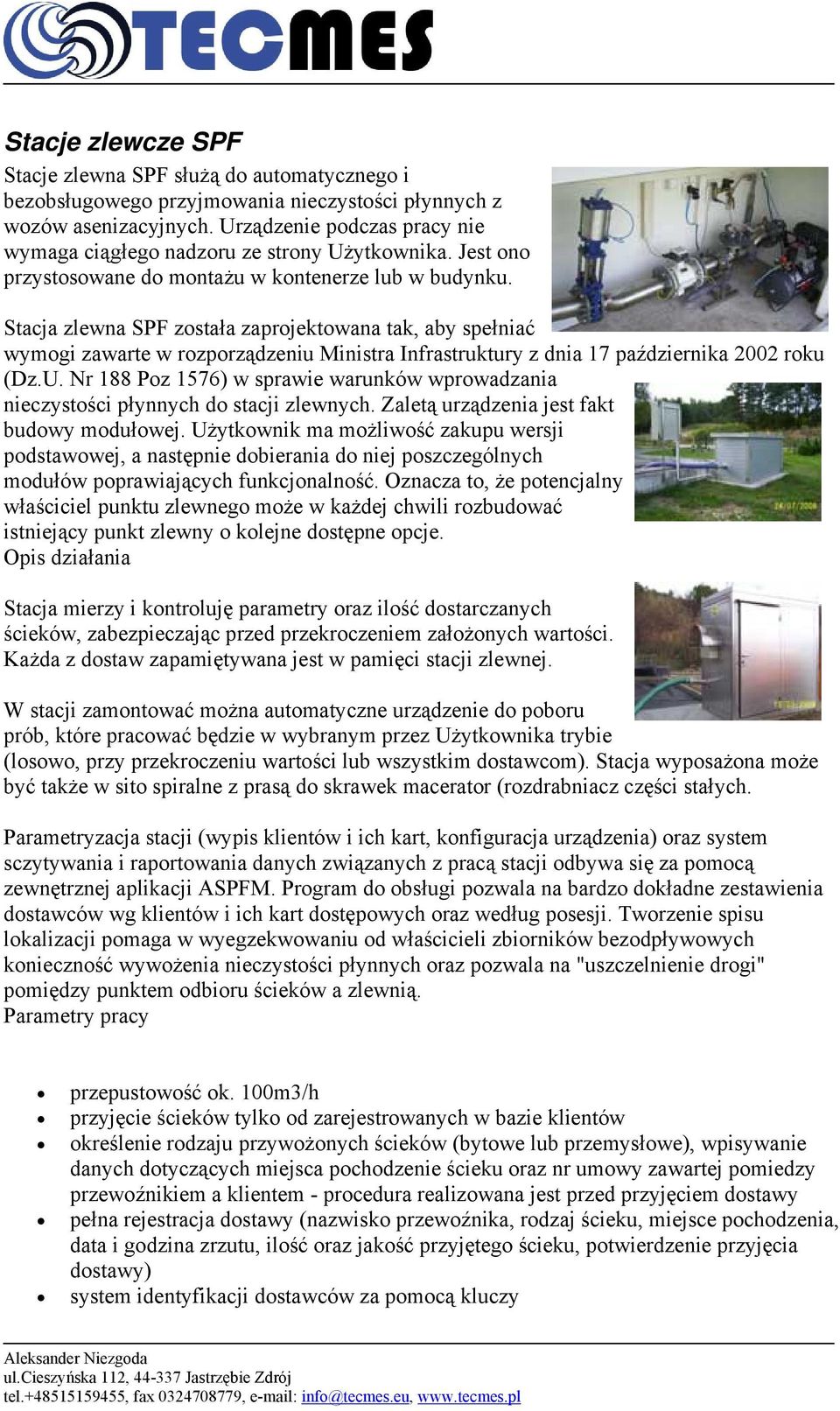

1 Stacje zlewcze SPF Stacje zlewna SPF służą do automatycznego i bezobsługowego przyjmowania nieczystości płynnych z wozów asenizacyjnych. Urządzenie podczas pracy nie wymaga ciągłego nadzoru ze strony Użytkownika. Jest ono przystosowane do montażu w kontenerze lub w budynku. Stacja zlewna SPF została zaprojektowana tak, aby spełniać wymogi zawarte w rozporządzeniu Ministra Infrastruktury z dnia 17 października 2002 roku (Dz.U. Nr 188 Poz 1576) w sprawie warunków wprowadzania nieczystości płynnych do stacji zlewnych. Zaletą urządzenia jest fakt budowy modułowej. Użytkownik ma możliwość zakupu wersji podstawowej, a następnie dobierania do niej poszczególnych modułów poprawiających funkcjonalność. Oznacza to, że potencjalny właściciel punktu zlewnego może w każdej chwili rozbudować istniejący punkt zlewny o kolejne dostępne opcje. Opis działania Stacja mierzy i kontroluję parametry oraz ilość dostarczanych ścieków, zabezpieczając przed przekroczeniem założonych wartości. Każda z dostaw zapamiętywana jest w pamięci stacji zlewnej. W stacji zamontować można automatyczne urządzenie do poboru prób, które pracować będzie w wybranym przez Użytkownika trybie (losowo, przy przekroczeniu wartości lub wszystkim dostawcom). Stacja wyposażona może być także w sito spiralne z prasą do skrawek macerator (rozdrabniacz części stałych. Parametryzacja stacji (wypis klientów i ich kart, konfiguracja urządzenia) oraz system sczytywania i raportowania danych związanych z pracą stacji odbywa się za pomocą zewnętrznej aplikacji ASPFM. Program do obsługi pozwala na bardzo dokładne zestawienia dostawców wg klientów i ich kart dostępowych oraz według posesji. Tworzenie spisu lokalizacji pomaga w wyegzekwowaniu od właścicieli zbiorników bezodpływowych konieczność wywożenia nieczystości płynnych oraz pozwala na "uszczelnienie drogi" pomiędzy punktem odbioru ścieków a zlewnią. Parametry pracy przepustowość ok. 100m3/h przyjęcie ścieków tylko od zarejestrowanych w bazie klientów określenie rodzaju przywożonych ścieków (bytowe lub przemysłowe), wpisywanie danych dotyczących miejsca pochodzenie ścieku oraz nr umowy zawartej pomiedzy przewoźnikiem a klientem - procedura realizowana jest przed przyjęciem dostawy pełna rejestracja dostawy (nazwisko przewoźnika, rodzaj ścieku, miejsce pochodzenia, data i godzina zrzutu, ilość oraz jakość przyjętego ścieku, potwierdzenie przyjęcia dostawy) system identyfikacji dostawców za pomocą kluczy

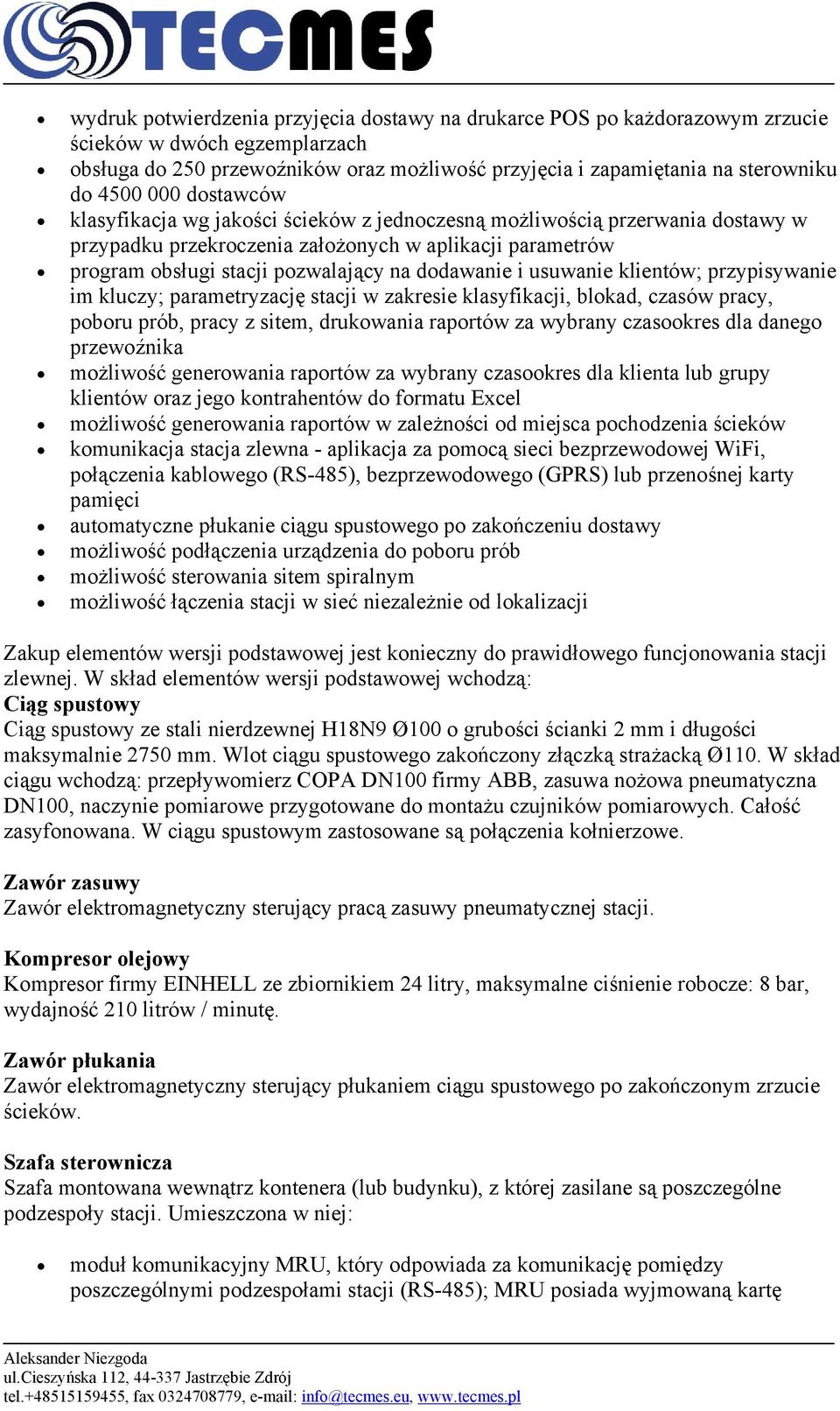

2 wydruk potwierdzenia przyjęcia dostawy na drukarce POS po każdorazowym zrzucie ścieków w dwóch egzemplarzach obsługa do 250 przewoźników oraz możliwość przyjęcia i zapamiętania na sterowniku do dostawców klasyfikacja wg jakości ścieków z jednoczesną możliwością przerwania dostawy w przypadku przekroczenia założonych w aplikacji parametrów program obsługi stacji pozwalający na dodawanie i usuwanie klientów; przypisywanie im kluczy; parametryzację stacji w zakresie klasyfikacji, blokad, czasów pracy, poboru prób, pracy z sitem, drukowania raportów za wybrany czasookres dla danego przewoźnika możliwość generowania raportów za wybrany czasookres dla klienta lub grupy klientów oraz jego kontrahentów do formatu Excel możliwość generowania raportów w zależności od miejsca pochodzenia ścieków komunikacja stacja zlewna - aplikacja za pomocą sieci bezprzewodowej WiFi, połączenia kablowego (RS-485), bezprzewodowego (GPRS) lub przenośnej karty pamięci automatyczne płukanie ciągu spustowego po zakończeniu dostawy możliwość podłączenia urządzenia do poboru prób możliwość sterowania sitem spiralnym możliwość łączenia stacji w sieć niezależnie od lokalizacji Zakup elementów wersji podstawowej jest konieczny do prawidłowego funcjonowania stacji zlewnej. W skład elementów wersji podstawowej wchodzą: Ciąg spustowy Ciąg spustowy ze stali nierdzewnej H18N9 Ø100 o grubości ścianki 2 mm i długości maksymalnie 2750 mm. Wlot ciągu spustowego zakończony złączką strażacką Ø110. W skład ciągu wchodzą: przepływomierz COPA DN100 firmy ABB, zasuwa nożowa pneumatyczna DN100, naczynie pomiarowe przygotowane do montażu czujników pomiarowych. Całość zasyfonowana. W ciągu spustowym zastosowane są połączenia kołnierzowe. Zawór zasuwy Zawór elektromagnetyczny sterujący pracą zasuwy pneumatycznej stacji. Kompresor olejowy Kompresor firmy EINHELL ze zbiornikiem 24 litry, maksymalne ciśnienie robocze: 8 bar, wydajność 210 litrów / minutę. Zawór płukania Zawór elektromagnetyczny sterujący płukaniem ciągu spustowego po zakończonym zrzucie ścieków. Szafa sterownicza Szafa montowana wewnątrz kontenera (lub budynku), z której zasilane są poszczególne podzespoły stacji. Umieszczona w niej: moduł komunikacyjny MRU, który odpowiada za komunikację pomiędzy poszczególnymi podzespołami stacji (RS-485); MRU posiada wyjmowaną kartę

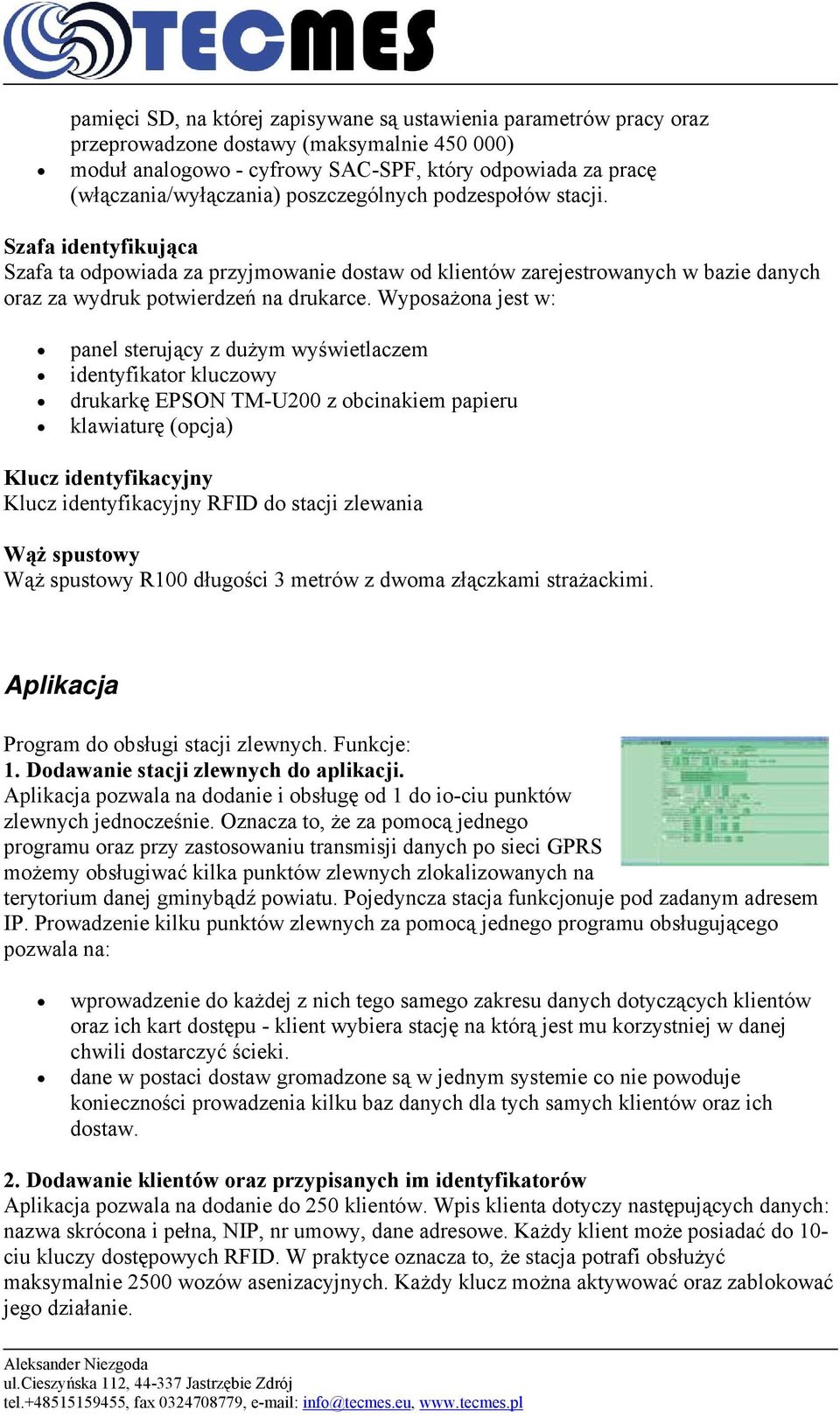

3 pamięci SD, na której zapisywane są ustawienia parametrów pracy oraz przeprowadzone dostawy (maksymalnie ) moduł analogowo - cyfrowy SAC-SPF, który odpowiada za pracę (włączania/wyłączania) poszczególnych podzespołów stacji. Szafa identyfikująca Szafa ta odpowiada za przyjmowanie dostaw od klientów zarejestrowanych w bazie danych oraz za wydruk potwierdzeń na drukarce. Wyposażona jest w: panel sterujący z dużym wyświetlaczem identyfikator kluczowy drukarkę EPSON TM-U200 z obcinakiem papieru klawiaturę (opcja) Klucz identyfikacyjny Klucz identyfikacyjny RFID do stacji zlewania Wąż spustowy Wąż spustowy R100 długości 3 metrów z dwoma złączkami strażackimi. Aplikacja Program do obsługi stacji zlewnych. Funkcje: 1. Dodawanie stacji zlewnych do aplikacji. Aplikacja pozwala na dodanie i obsługę od 1 do io-ciu punktów zlewnych jednocześnie. Oznacza to, że za pomocą jednego programu oraz przy zastosowaniu transmisji danych po sieci GPRS możemy obsługiwać kilka punktów zlewnych zlokalizowanych na terytorium danej gminybądź powiatu. Pojedyncza stacja funkcjonuje pod zadanym adresem IP. Prowadzenie kilku punktów zlewnych za pomocą jednego programu obsługującego pozwala na: wprowadzenie do każdej z nich tego samego zakresu danych dotyczących klientów oraz ich kart dostępu - klient wybiera stację na którą jest mu korzystniej w danej chwili dostarczyć ścieki. dane w postaci dostaw gromadzone są w jednym systemie co nie powoduje konieczności prowadzenia kilku baz danych dla tych samych klientów oraz ich dostaw. 2. Dodawanie klientów oraz przypisanych im identyfikatorów Aplikacja pozwala na dodanie do 250 klientów. Wpis klienta dotyczy następujących danych: nazwa skrócona i pełna, NIP, nr umowy, dane adresowe. Każdy klient może posiadać do 10- ciu kluczy dostępowych RFID. W praktyce oznacza to, że stacja potrafi obsłużyć maksymalnie 2500 wozów asenizacyjnych. Każdy klucz można aktywować oraz zablokować jego działanie.

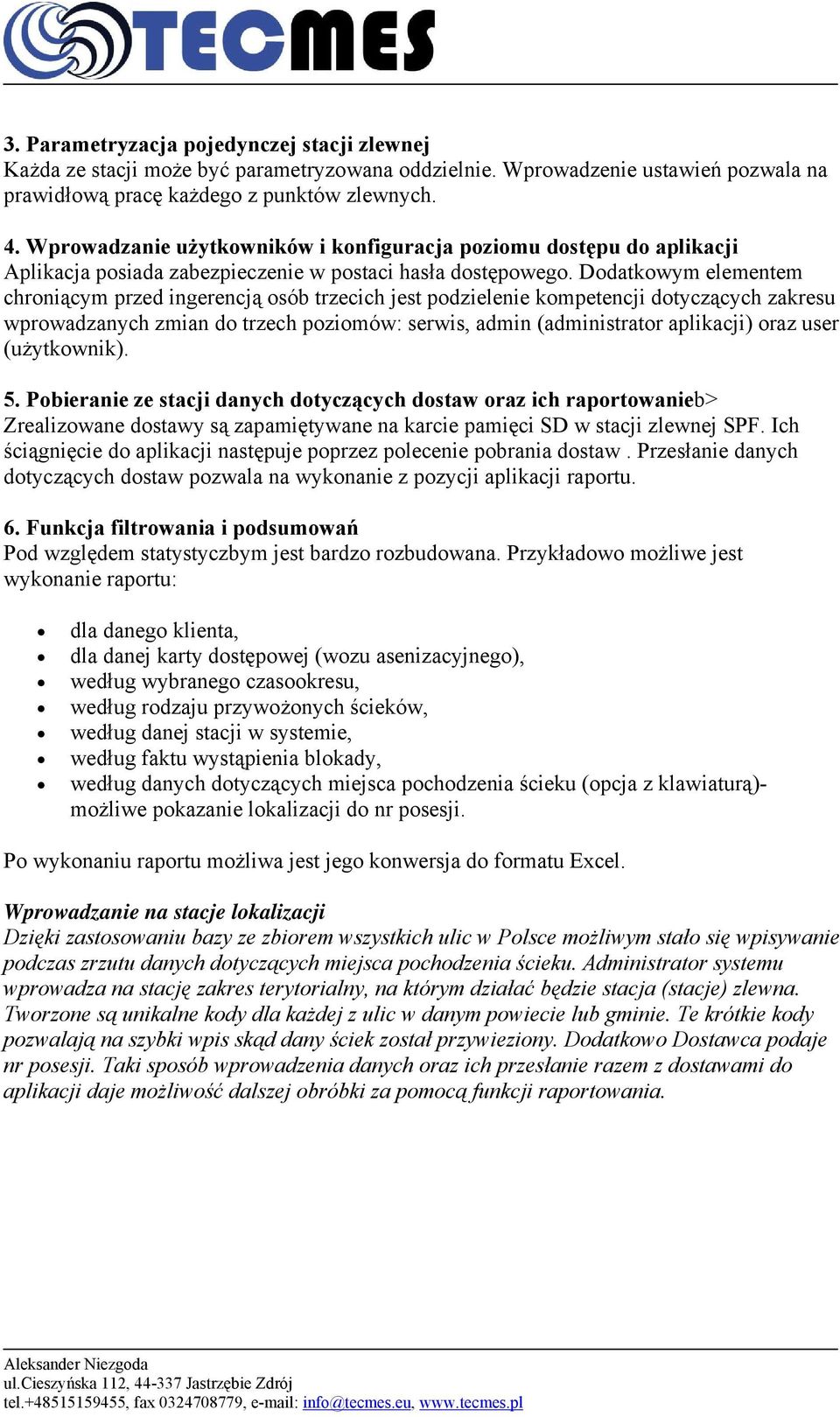

4 3. Parametryzacja pojedynczej stacji zlewnej Każda ze stacji może być parametryzowana oddzielnie. Wprowadzenie ustawień pozwala na prawidłową pracę każdego z punktów zlewnych. 4. Wprowadzanie użytkowników i konfiguracja poziomu dostępu do aplikacji Aplikacja posiada zabezpieczenie w postaci hasła dostępowego. Dodatkowym elementem chroniącym przed ingerencją osób trzecich jest podzielenie kompetencji dotyczących zakresu wprowadzanych zmian do trzech poziomów: serwis, admin (administrator aplikacji) oraz user (użytkownik). 5. Pobieranie ze stacji danych dotyczących dostaw oraz ich raportowanieb> Zrealizowane dostawy są zapamiętywane na karcie pamięci SD w stacji zlewnej SPF. Ich ściągnięcie do aplikacji następuje poprzez polecenie pobrania dostaw. Przesłanie danych dotyczących dostaw pozwala na wykonanie z pozycji aplikacji raportu. 6. Funkcja filtrowania i podsumowań Pod względem statystyczbym jest bardzo rozbudowana. Przykładowo możliwe jest wykonanie raportu: dla danego klienta, dla danej karty dostępowej (wozu asenizacyjnego), według wybranego czasookresu, według rodzaju przywożonych ścieków, według danej stacji w systemie, według faktu wystąpienia blokady, według danych dotyczących miejsca pochodzenia ścieku (opcja z klawiaturą)- możliwe pokazanie lokalizacji do nr posesji. Po wykonaniu raportu możliwa jest jego konwersja do formatu Excel. Wprowadzanie na stacje lokalizacji Dzięki zastosowaniu bazy ze zbiorem wszystkich ulic w Polsce możliwym stało się wpisywanie podczas zrzutu danych dotyczących miejsca pochodzenia ścieku. Administrator systemu wprowadza na stację zakres terytorialny, na którym działać będzie stacja (stacje) zlewna. Tworzone są unikalne kody dla każdej z ulic w danym powiecie lub gminie. Te krótkie kody pozwalają na szybki wpis skąd dany ściek został przywieziony. Dodatkowo Dostawca podaje nr posesji. Taki sposób wprowadzenia danych oraz ich przesłanie razem z dostawami do aplikacji daje możliwość dalszej obróbki za pomocą funkcji raportowania.

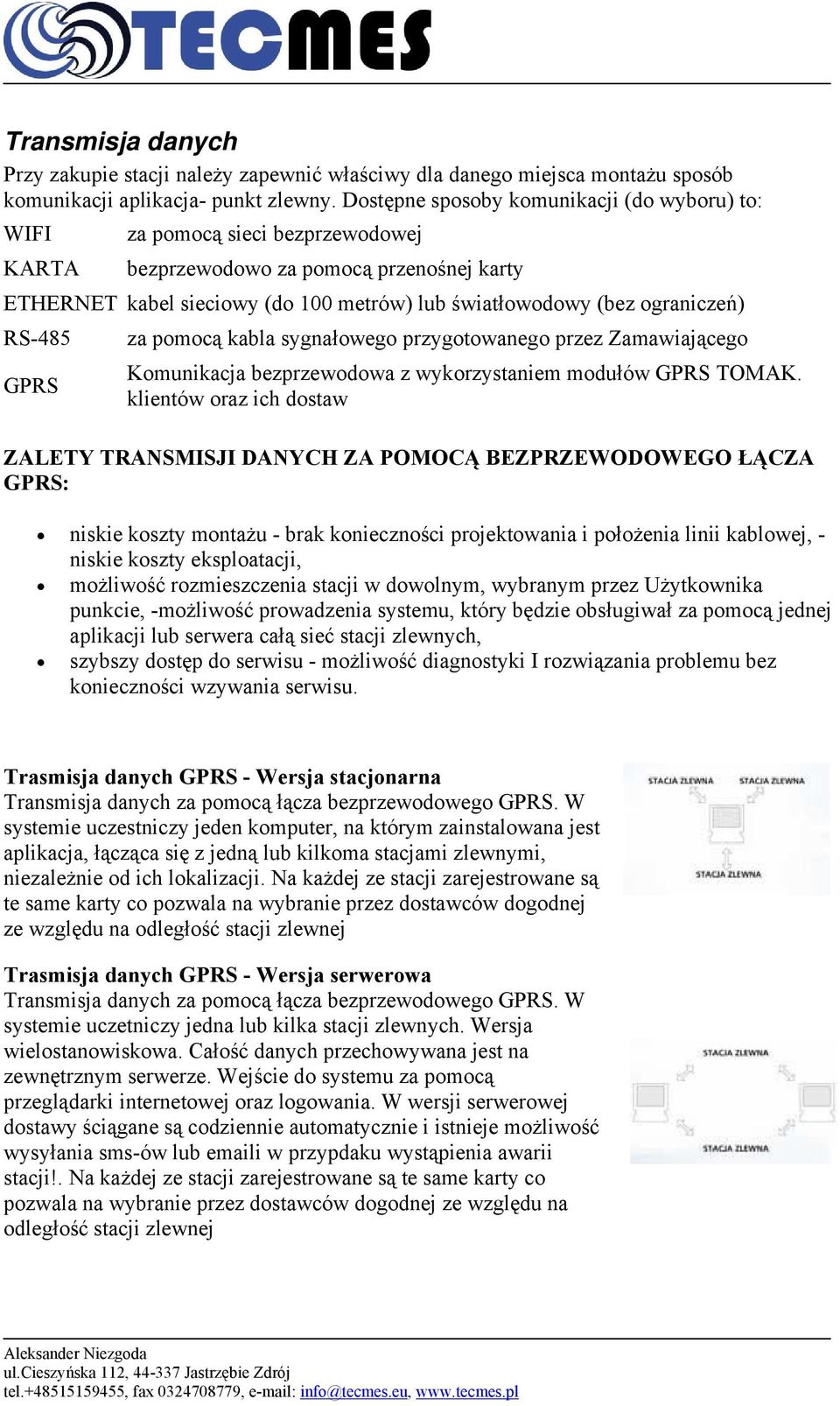

5 Transmisja danych Przy zakupie stacji należy zapewnić właściwy dla danego miejsca montażu sposób komunikacji aplikacja- punkt zlewny. Dostępne sposoby komunikacji (do wyboru) to: WIFI za pomocą sieci bezprzewodowej KARTA bezprzewodowo za pomocą przenośnej karty ETHERNET kabel sieciowy (do 100 metrów) lub światłowodowy (bez ograniczeń) RS-485 za pomocą kabla sygnałowego przygotowanego przez Zamawiającego Komunikacja bezprzewodowa z wykorzystaniem modułów GPRS TOMAK. GPRS klientów oraz ich dostaw ZALETY TRANSMISJI DANYCH ZA POMOCĄ BEZPRZEWODOWEGO ŁĄCZA GPRS: niskie koszty montażu - brak konieczności projektowania i położenia linii kablowej, - niskie koszty eksploatacji, możliwość rozmieszczenia stacji w dowolnym, wybranym przez Użytkownika punkcie, -możliwość prowadzenia systemu, który będzie obsługiwał za pomocą jednej aplikacji lub serwera całą sieć stacji zlewnych, szybszy dostęp do serwisu - możliwość diagnostyki I rozwiązania problemu bez konieczności wzywania serwisu. Trasmisja danych GPRS - Wersja stacjonarna Transmisja danych za pomocą łącza bezprzewodowego GPRS. W systemie uczestniczy jeden komputer, na którym zainstalowana jest aplikacja, łącząca się z jedną lub kilkoma stacjami zlewnymi, niezależnie od ich lokalizacji. Na każdej ze stacji zarejestrowane są te same karty co pozwala na wybranie przez dostawców dogodnej ze względu na odległość stacji zlewnej Trasmisja danych GPRS - Wersja serwerowa Transmisja danych za pomocą łącza bezprzewodowego GPRS. W systemie uczetniczy jedna lub kilka stacji zlewnych. Wersja wielostanowiskowa. Całość danych przechowywana jest na zewnętrznym serwerze. Wejście do systemu za pomocą przeglądarki internetowej oraz logowania. W wersji serwerowej dostawy ściągane są codziennie automatycznie i istnieje możliwość wysyłania sms-ów lub i w przypdaku wystąpienia awarii stacji!. Na każdej ze stacji zarejestrowane są te same karty co pozwala na wybranie przez dostawców dogodnej ze względu na odległość stacji zlewnej
