1. OPIS SYSTEMU CZYM JEST SMDP?

Transkrypt

1 1. OPIS SYSTEMU CZYM JEST SMDP? System SMDP, czyli System Monitoringu Dozowania Płynów, przeznaczony jest dla wszystkich firm wykorzystujących w swojej działalności media płynne wymagające kontroli i rozliczenia. Dzięki SMDP pobieranie płynów będzie możliwe tylko dla wcześniej zdefiniowanych pojazdów i osób, a wszystkie te tankowania zostaną zarejestrowane i zapisane w systemie. Logowanie do systemu może odbywać się za pomocą kodów PIN lub unikatowych identyfikatorów elektronicznych, co dodatkowo zwiększa niepodważalność pobrania płynów przez konkretną osobę na konkretny pojazd.

2 OPIS SYSTEMU SMDP W WERSJI BASIC SMDP Basic to najprostsza wersja, która obsługuje jeden płyn (jeden zbiornik), a sterownik KDP100 MINI może (lecz nie musi) pracować samodzielnie bez obsługi PC wówczas zarówno proces konfiguracyjny, jak i przeglądanie historii odbywa się z pozycji sterownika zarządzającego. Niemalże nieograniczona pamięć sterownika, oraz przyjazne i intuicyjne oprogramowanie daje ciągły i łatwy dostęp do systemu uprawnionym operatorom systemu. Program PC ARCCAN SMDP znacznie zwiększa wygodę korzystania z systemu SMDP BASIC, oraz daje dodatkowe możliwości: szerokie możliwości filtrowania danych podczas tworzenia raportów; dopisywania do systemu zewnętrznych tankowań; eksport danych do arkusza kalkulacyjnego. Sterowniki KDP100B w wersji Basic mogą komunikować się z aplikacją PC na 3 sposoby: manualne przenoszenie danych - identyfikatorem z wbudowaną pamięcią (COD200); kablowe połączenie CAN przy użyciu modułu komunikacyjnego MIK200; połączenie GSM tylko sterowniki w wersji KDP100BG (z wbudowanym modemem GSM), oraz przy użyciu nabiurkowego modemu GSM200). Komunikacja polega na wymuszonym z programu wdzwanianiu się nabiurkowego modemu GSM200 do modemów wbudowanych w sterowniki KDP100BG.

3 Funkcje systemu SMDP BASIC: wybór identyfikacji: pojazd + odbiorca, pojazd lub odbiorca, pojazd lub odbiorca + nazwa (wybierane ogólnie dla całej firmy); możliwe sposoby identyfikacji pojazdów, odbiorców, operatorów: identyfikator elektroniczny (Dallas lub karta), kod PIN, identyfikator elektroniczny + kod PIN (dla każdej z grup sposób wybierany indywidualnie); możliwość wymagania wprowadzenia przebiegu podczas tankowania; możliwość wybrania odbiorców, którzy podczas tankowania nie będą widzieli ilości tankowanego płynu; możliwość ustawienia istotnych czasów podczas tankowania (czasu od autoryzacji do podniesienia pistoletu, czasu oczekiwania na 0.5l płynu, czasu między kolejnymi impulsami PULSERA) możliwe poziomy uprawnień operatorów: serwis, administrator, operator, raport, dostawca; prowadzenie obliczeń stanu płynu w zbiorniku; funkcja ostrzegania o niskim poziomie w przypadku niskiego poziomu, oraz blokady pompy przy stanie krytycznym; kalibracja pomiarem lub zmianą współczynnika; sterowniki wyposażone w modem GSM posiadają możliwość komunikacji za pomocą komend SMS, z trzema zaprogramowanymi numerami telefonu; praca w różnych językach (polski, angielski, niemiecki, rosyjski, litewski). OPIS SYSTEMU SMDP W WERSJI STANDARD SMDP Standard to wersja, w której jeden sterownik obsługuje tylko i wyłącznie jeden zbiornik. Jest to wersja, w której sterownik KDP100 może (lecz nie musi) pracować samodzielnie bez obsługi PC zarówno proces konfiguracyjny, jak i przeglądanie historii może odbywać się z pozycji sterownika zarządzającego. Niemalże nieograniczona pamięć sterownika, oraz przyjazne i intuicyjne oprogramowanie daje ciągły i łatwy dostęp do systemu uprawnionym operatorom systemu. Zintegrowanie sterowników z programem PC ARCCAN SMDP znacznie zwiększa wygodę korzystania z systemu SMDP STANDARD, oraz daje dodatkowe możliwości takie, jak: szerokie możliwości filtrowania danych podczas tworzenia raportów; dopisywania do systemu zewnętrznych tankowań; analiza średniego zużycia płynu przez pojazdy (na podstawie wprowadzanego stanu licznika podczas tankowania), dzięki wbudowanemu modułowi analitycznemu; eksport danych do arkusza kalkulacyjnego. Sterowniki KDP100 w wersji Standard mogą komunikować się z aplikacją PC na 3 sposoby: manualne przenoszenie danych - identyfikatorem z wbudowaną pamięcią (COD200);

4 kablowe połączenie CAN przy użyciu modułu komunikacyjnego MIK200; połączenie GSM tylko sterowniki w wersji KDP100SG (z wbudowanym modemem GSM), oraz przy użyciu nabiurkowego modemu GSM200). Komunikacja polega na wymuszonym z programu wdzwanianiu się nabiurkowego modemu GSM200 do modemów wbudowanych w sterowniki KDP100SG. Funkcje systemu SMDP STANDARD: wybór identyfikacji: pojazd + odbiorca, pojazd lub odbiorca, pojazd lub odbiorca + wpisywana nazwa; możliwe sposoby identyfikacji pojazdów, odbiorców, operatorów: identyfikator elektroniczny (Dallas lub karta), kod PIN, identyfikator elektroniczny + kod PIN (dla każdej z grup sposób wybierany indywidualnie); możliwość wymagania wprowadzenia przebiegu podczas tankowania; możliwość wybrania odbiorców, którzy podczas tankowania nie będą widzieli ilości tankowanego płynu; możliwość ustawienia istotnych czasów podczas tankowania (czasu od autoryzacji do podniesienia pistoletu, czasu oczekiwania na 0.5l płynu, czasu między kolejnymi impulsami PULSERA) przypisanie limitu dziennego/tygodniowego/miesięcznego dla poszczególnych pojazdów i odbiorców W WERSJI STANDARD STEROWNIKI NIE WYMIENIAJĄ MIĘDZY SOBĄ INFORMACJI, A CO ZA TYM IDZIE POSZCZEGÓLNE LIMITY MOŻLIWE SĄ DO WYKORZYSTANIA W KAŻDYM PUNKCIE DYSTRYBUCJI; możliwe poziomy uprawnień operatorów: serwis, administrator, operator, raport, dostawca; prowadzenie obliczeń stanu płynu w zbiorniku; funkcja ostrzegania o niskim poziomie w przypadku niskiego poziomu, oraz blokady pompy przy stanie krytycznym; kalibracja pomiarem lub zmianą współczynnika; sterowniki wyposażone w modem GSM posiadają możliwość komunikacji za pomocą komend SMS, z trzema zaprogramowanymi numerami telefonu; praca w różnych językach (polski, angielski, niemiecki, rosyjski, litewski).

5 OPIS SYSTEMU SMDP W WERSJI PROFESSIONAL SMDP Professional to wersja oprogramowania przeznaczona do pracy w obrębie jednej firmy, w której każdy ze sterowników przy użyciu specjalnych rozszerzeń może obsługiwać wiele mediów. W tej wersji wymagane jest połączenie sterowników z aplikacją PC ARCCAN SMDP PROFESSIONAL. Sterowniki KDP100 w wersji Professional mogą komunikować się z aplikacją PC na 2 sposoby: kablowe połączenie CAN przy użyciu modułu komunikacyjnego MIK200; połączenie GPRS tylko sterowniki w wersji KDP100PG (z wbudowanym modemem GPRS). Komunikacja odbywa się na zasadzie zestawienia internetowego sterowników KDP100PG z serwerem poprzez otwarty port.

6 Funkcje systemu SMDP PROFESSIONAL: wybór identyfikacji: pojazd + odbiorca, pojazd lub odbiorca, pojazd lub odbiorca + wpisywana nazwa dla każdego pojazdu/odbiorcy wartość wybierana może być wybierana indywidualnie (NOWOŚĆ); możliwe sposoby identyfikacji pojazdów, odbiorców, operatorów: identyfikator elektroniczny (Dallas lub karta), kod PIN, identyfikator elektroniczny + kod PIN (dla każdej grupy opcja wybierana osobno!) możliwość wymagania wprowadzenia przebiegu (w kilometrach lub motogodzinach, w zależności od pojazdu) podczas tankowania - (opcja kontroli ciągłości stanu licznika, system nie pozwoli na wprowadzenie niższego przebiegu niż przy poprzednim tankowaniu!); możliwość wybrania odbiorców/pojazdów, którzy podczas tankowania nie będą widzieli ilości tankowanego płynu; możliwość ustawienia istotnych czasów podczas tankowania (czasu od autoryzacji do podniesienia pistoletu, czasu oczekiwania na 0.5l płynu, czasu między kolejnymi impulsami PULSERA) przypisanie limitu dziennego/tygodniowego/miesięcznego dla poszczególnych pojazdów i odbiorców W WERSJI PROFESSIONAL STEROWNIKI KOMUNIKUJĄ SIĘ MIĘDZY SOBĄ I WYMIENIAJĄ INFORMACJE DOTYCZĄCE WYKORZYSTYWANIA LIMITÓW (POJAZD LUB KIEROWCA TANKUJĄC Z KLIKU DYSTRYBUTORÓW NIE BĘDZIE MIAŁ MOŻLIWOŚCI PRZEKROCZENIA PRZYPISANEGO LIMITU); podczas dodawania operatorów przydzielane są konkretne, indywidualne uprawnienia (wybór funkcji systemu, w których operator może wykonywać zmiany, bądź mieć tylko wgląd), operatorom przypisujemy zbiorniki widoczne w systemie (przydatna funkcja dla firm posiadających wiele oddziałów, gdzie w każdym dziale jest osoba odpowiedzialna za stan paliwa w zbiorniku), prowadzenie obliczeń stanu płynu w zbiorniku; funkcja ostrzegania o niskim poziomie w przypadku niskiego poziomu, oraz blokady pompy przy stanie krytycznym; kalibracja pomiarem lub zmianą współczynnika (możliwość zmiany wsp. kalibracji z pozycji komputera! NOWOŚĆ); podgląd lokalizacji zbiorników na mapie; szerokie możliwości filtrowania danych podczas tworzenia raportów; dopisywania do systemu zewnętrznych tankowań; analiza średniego zużycia płynu przez pojazdy (na podstawie wprowadzanego stanu licznika podczas tankowania), dzięki wbudowanemu modułowi analitycznemu (w jednostkach l/100km lub l/1rg.); eksport danych do arkusza kalkulacyjnego; możliwość współpracy z systemem pomiaru rzeczywistej ilości płynu SKP100; kompensacja temperaturowa wydawanego ON do 15 C (opcjonalnie za dopłatą); możliwość rozszerzenia ilości obsługiwanych przez sterownik punktów dystrybucyjnych za pomocą modułów rozszerzeń MDP220 i MDP250; praca w różnych językach (polski, angielski, niemiecki, rosyjski, litewski). WAŻNA UWAGA DLA KOMUNIKACJI GPRS W SYSTEMIE PROFESSIONAL Na serwer składa się baza danych Mysql w wersji 5.5 oraz serwer WWW (Java/Jetty 7). Domyślnie serwer nasłuchuje na porcie 3306 (mysql), 80(http), 443(https). Porty w trakcie instalacji jak i po instalacji można zmienić. Urządzenia komunikują się z serwerem na porcie 80, w związku z tym trzeba wykonać przekierowanie na routerze dostępowym do Internetu na dowolnym wybranym zewnętrznym porcie na port na którym pracuje serwer http systemu SMDP. Komunikacja mimo, że odbywa się po nieszyfrowanym http, jest w rzeczywistości szyfrowana, tylko nie za pomocą SSL. Co za tym idzie? Serwer na którym miałaby pracować aplikacja musi posiadać stały zewnętrzny adres IP. Drugim koniecznym warunkiem jest możliwość otwarcia na zewnątrz jednego z portów, na którym miałyby komunikować z serwerem sterowniki. Jeżeli, którykolwiek z tych warunków nie może być spełniony wdrożenie systemu ARCCAN SMDP PROFESSIONAL nie jest możlwie!

7 ISTOTNE RÓŹNICE Limity rodzaje: System SMDP BASIC nie obsługuje limitów. W systemie SMDP STANDARD dla poszczególnych pojazdów i odbiorców można przypisać jeden z limitów: dzienny, tygodniowy, miesięczny. Limity odnawiają się odpowiednio z końcem: dnia, tygodnia, miesiąca lub po wgraniu konfiguracji do sterownika. W systemie SMDP PROFESSIONAL dla poszczególnych pojazdów i odbiorców można przypisać wiele limitów pracujących jednocześnie. Do wyboru: nieodnawialny, dzienny, tygodniowy, miesięczny, roczny. Działanie limitów (wynikające ze sposobów komunikacji): W systemie SMDP BASIC program obsługuje wiele sterowników KDP100B/BG, które pracują niezależnie od siebie nie wymieniają między sobą informacji. Wymiana danych między sterownikami a serwerem może odbywać się na trzy sposoby: przenoszenie danych identyfikatorem zarządzającym COD200, połączenie kablowe z użyciem modułu komunikacyjnego MIK200, połączenie GSM (odbywa się na drodze wymuszonego połączenia z każdym sterownikiem po kolei w technologii DATA CALL - przy użyciu nabiurkowego modemu GSM200 program wykonuje połączenie do sterownika KDP100BG, w momencie nawiązania połączenia następuje wymiana danych sterownik serwer.). Wersja ta nie obsługuje limitów dla odbiorców/pojazdów. W systemie SMDP STANDARD program obsługuje wiele sterowników KDP100S/SG, które pracują niezależnie od siebie nie wymieniają między sobą informacji. Wymiana danych między sterownikami a serwerem może odbywać się na trzy sposoby: przenoszenie danych identyfikatorem zarządzającym COD200, połączenie kablowe z użyciem modułu komunikacyjnego MIK200, połączenie GSM (odbywa się na drodze wymuszonego połączenia z każdym sterownikiem po kolei w technologii DATA CALL - przy użyciu nabiurkowego modemu GSM200 program wykonuje połączenie do sterownika KDP100SG, w momencie nawiązania połączenia następuje wymiana danych sterownik serwer.) Przykład: W systemie pracują dwa sterowniki w różnych lokalizacjach. Ustalony został dla pojazdu limit dzienny 100 litrów ON. Odbiorca może dziennie pobrać 100 litrów ON w pierwszej lokalizacji oraz 100 litrów ON w drugiej lokalizacji. W systemie SMDP PROFESSIONAL program obsługuje wiele sterowników KDP100P/PG, które pracują jednocześnie wymieniając dane między sobą. Wymiana danych między sterownikami a serwerem może odbywać się na dwa sposoby: w czasie rzeczywistym ONLINE (GPRS) tylko sterowniki KDP100PG lub połączenia kablowego z użyciem modułu komunikacyjnego MIK200. Zapewnia to uszczelnienie działania limitów dla pojazdów/odbiorców (sterowniki wymieniają między sobą informację o wykorzystywaniu limitów i nie pozwalają przekroczyć ustalonej wartości). W tym przypadku nie jest wymagany nabiurkowy modem GSM200, ale konieczne jest połączenie internetowe dla serwera/komputera na którym pracuje aplikacja ARCCAN SMDP PROFESSIONAL. Przykład: W systemie pracują dwa sterowniki w różnych lokalizacjach. Ustalony został dla pojazdu limit dzienny 100 litrów ON. Odbiorca może dziennie pobrać 100 litrów ON w sumie we wszystkich lokalizacjach. Operatorzy systemu: W systemie SMDP STANDARD i BASIC możliwe jest przypisywanie operatorów systemu z następującymi poziomami dostępu: serwis, administrator, operator, raport, dostawca. Każdy z tych poziomów ma z góry określone możliwości korzystania z programu. W wersji BASIC/STANDARD nie ma możliwości przypisania

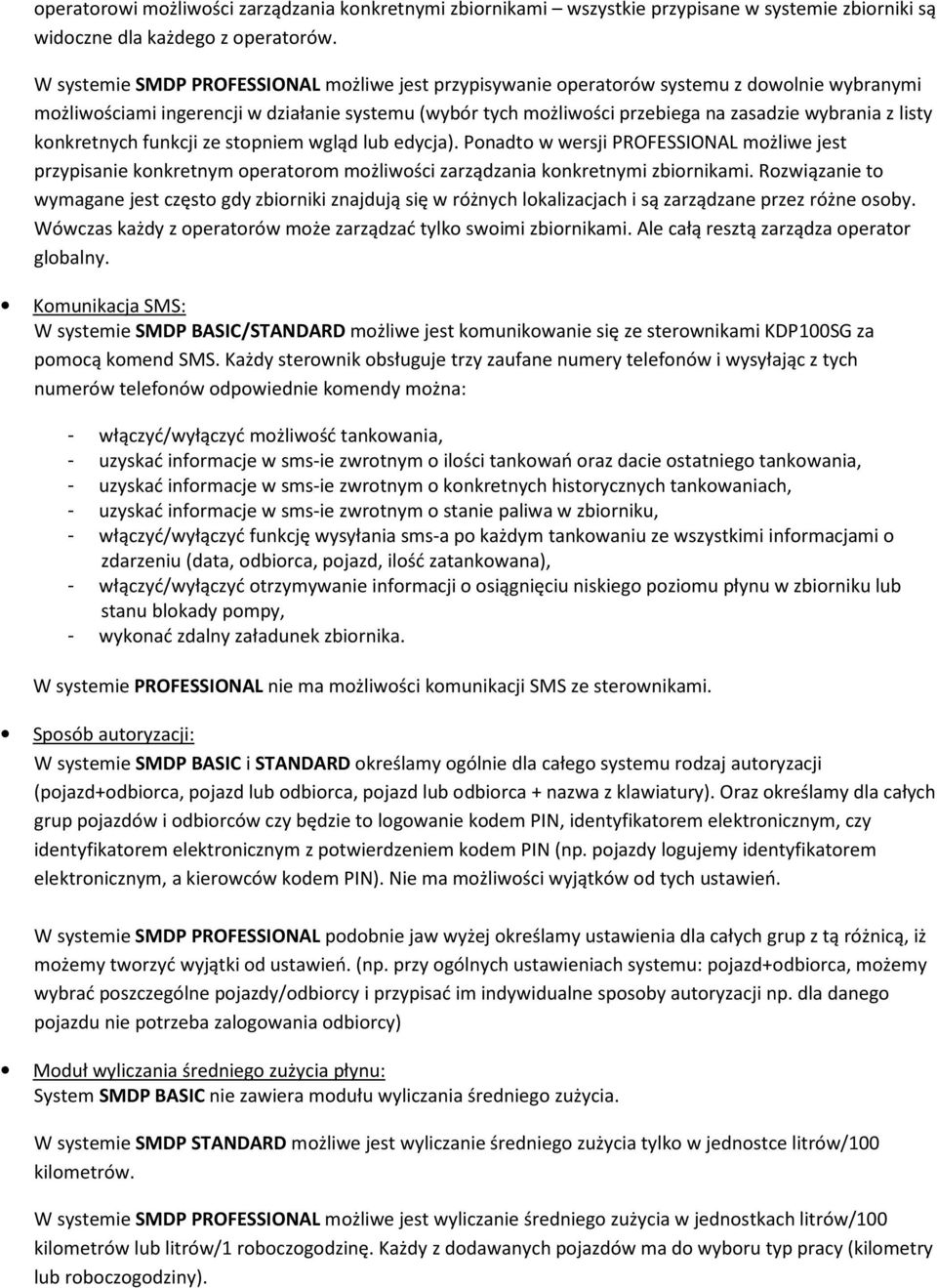

8 operatorowi możliwości zarządzania konkretnymi zbiornikami wszystkie przypisane w systemie zbiorniki są widoczne dla każdego z operatorów. W systemie SMDP PROFESSIONAL możliwe jest przypisywanie operatorów systemu z dowolnie wybranymi możliwościami ingerencji w działanie systemu (wybór tych możliwości przebiega na zasadzie wybrania z listy konkretnych funkcji ze stopniem wgląd lub edycja). Ponadto w wersji PROFESSIONAL możliwe jest przypisanie konkretnym operatorom możliwości zarządzania konkretnymi zbiornikami. Rozwiązanie to wymagane jest często gdy zbiorniki znajdują się w różnych lokalizacjach i są zarządzane przez różne osoby. Wówczas każdy z operatorów może zarządzać tylko swoimi zbiornikami. Ale całą resztą zarządza operator globalny. Komunikacja SMS: W systemie SMDP BASIC/STANDARD możliwe jest komunikowanie się ze sterownikami KDP100SG za pomocą komend SMS. Każdy sterownik obsługuje trzy zaufane numery telefonów i wysyłając z tych numerów telefonów odpowiednie komendy można: - włączyć/wyłączyć możliwość tankowania, - uzyskać informacje w sms-ie zwrotnym o ilości tankowań oraz dacie ostatniego tankowania, - uzyskać informacje w sms-ie zwrotnym o konkretnych historycznych tankowaniach, - uzyskać informacje w sms-ie zwrotnym o stanie paliwa w zbiorniku, - włączyć/wyłączyć funkcję wysyłania sms-a po każdym tankowaniu ze wszystkimi informacjami o zdarzeniu (data, odbiorca, pojazd, ilość zatankowana), - włączyć/wyłączyć otrzymywanie informacji o osiągnięciu niskiego poziomu płynu w zbiorniku lub stanu blokady pompy, - wykonać zdalny załadunek zbiornika. W systemie PROFESSIONAL nie ma możliwości komunikacji SMS ze sterownikami. Sposób autoryzacji: W systemie SMDP BASIC i STANDARD określamy ogólnie dla całego systemu rodzaj autoryzacji (pojazd+odbiorca, pojazd lub odbiorca, pojazd lub odbiorca + nazwa z klawiatury). Oraz określamy dla całych grup pojazdów i odbiorców czy będzie to logowanie kodem PIN, identyfikatorem elektronicznym, czy identyfikatorem elektronicznym z potwierdzeniem kodem PIN (np. pojazdy logujemy identyfikatorem elektronicznym, a kierowców kodem PIN). Nie ma możliwości wyjątków od tych ustawień. W systemie SMDP PROFESSIONAL podobnie jaw wyżej określamy ustawienia dla całych grup z tą różnicą, iż możemy tworzyć wyjątki od ustawień. (np. przy ogólnych ustawieniach systemu: pojazd+odbiorca, możemy wybrać poszczególne pojazdy/odbiorcy i przypisać im indywidualne sposoby autoryzacji np. dla danego pojazdu nie potrzeba zalogowania odbiorcy) Moduł wyliczania średniego zużycia płynu: System SMDP BASIC nie zawiera modułu wyliczania średniego zużycia. W systemie SMDP STANDARD możliwe jest wyliczanie średniego zużycia tylko w jednostce litrów/100 kilometrów. W systemie SMDP PROFESSIONAL możliwe jest wyliczanie średniego zużycia w jednostkach litrów/100 kilometrów lub litrów/1 roboczogodzinę. Każdy z dodawanych pojazdów ma do wyboru typ pracy (kilometry lub roboczogodziny).

9 Rozwiązania przyszłościowe: System SMDP STANDARD nie posiada możliwości rozbudowy w przyszłości. System SMDP PROFESSIONAL posiada możliwość rozbudowy o następujące moduły: - Kompensacja temperaturowa wydawanego ON do 15 C - Integracja z systemem pomiaru rzeczywistej ilości płynu w zbiorniku SKP100 - Możliwość rozszerzenia ilości obsługiwanych mediów przez każdy sterownik przy użyciu modułów rozszerzeń MDP220(+ 2 media) i MDP250 (+ 5 mediów)
