1 GG-Kennung oder Produktname SIEMENS bezpieczestwa w wietle norm

2 bezpieczestwa w wietle norm - analiza Wybrane normy: PN-EN 294:1994 Bezpieczestwo maszyn. Odległoci bezpieczestwa uniemoliwiajce siganie koczynami górnymi do stref niebezpiecznych. PN-EN 418:1999 Maszyny. Bezpieczestwo. Wyposaenie do zatrzymywania awaryjnego; aspekty funkcjonalne. Zasady projektowania. PN-EN 999:2002 Maszyny. Bezpieczestwo. Umiejscowienie wyposaenia ochronnego ze wzgldu na prdkoci zbliania czci ciała człowieka. Siemens Sp. z o.o. A&D MC Kwi

3 bezpieczestwa w wietle norm - analiza Dobieg Zakres normy PN-EN 418 Siemens Sp. z o.o. A&D MC Kwi

4 bezpieczestwa w wietle norm - analiza T t1 t2 A B C T - czas dobiegu systemu t1 - czas zadziałania wyposaenia ochronnego t2 - czas wyłczania maszyny A - aktywacja wyposaenia ochronnego B - działaniewyposaenia ochronnego C - Wyeliminowanie ryzyka Siemens Sp. z o.o. A&D MC Kwi

5 bezpieczestwa w wietle norm - analiza Ogólny wzór do obliczania minimalnych odległoci do strefy zagroenia: S = ( K x T ) + C gdzie: S - minimalna odległo [mm] od strefy zagrozenia do strefy wykrywania K - prdko zbliania ciała do strefy [mm/sek] T - dobieg systemu [sek] C - dodatkowa odległo [mm] wnikania Dodatkowa odległo C jest dana wzorami dla rónych rodzajów osłon, np.. C = 8(d-14 mm) dla kurtyny o progu wykryw. obiektów o rednicy 40 mm! Siemens Sp. z o.o. A&D MC Kwi

6 bezpieczestwa w wietle norm - analiza Czas zatrzymania maszyny wynosi 60 ms (t2). Jest ona wyposaona w kurtynwietln o progu wykrywania 14 mm i czasie reakcji (t1) 30 ms. S = ( 2000 mm/s x T) + 8 (d - 14 mm) {dla kurtyny wietlnej} T = ( ) ms = 0,09 s S = ( 2000 mm/s x 0,09 s) + 8 (14-14 ) mm = 180 mm Siemens Sp. z o.o. A&D MC Kwi

7 bezpieczestwa w wietle norm - analiza Siemens Sp. z o.o. A&D MC Kwi

8 bezpieczestwa w wietle norm - analiza Siemens Sp. z o.o. A&D MC Kwi

9 bezpieczestwa w wietle norm - analiza Siemens Sp. z o.o. A&D MC Kwi

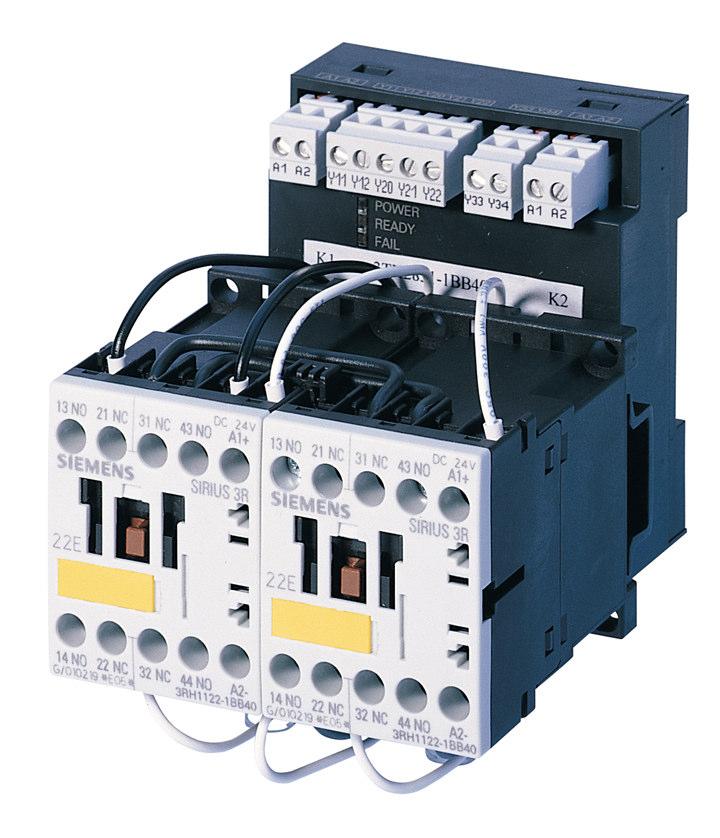

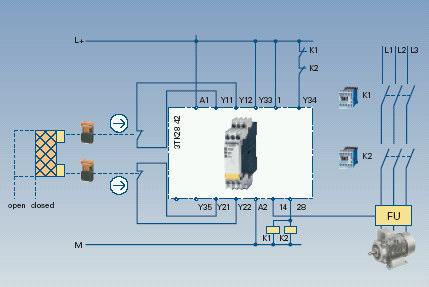

10 bezpieczestwa w wietle norm - analiza Drzwi zabezpieczajace Wyłczniki bezpieczestwa Przekanik bezpieczenstwa 3TK285.. ze stycznikami Siemens Sp. z o.o. A&D MC Kwi

11 bezpieczestwa w wietle norm - analiza Stop typu 0 M ~3 Decyduje analiza ryzyka J Stop typu 1 M ~3 Siemens Sp. z o.o. A&D MC Kwi

bezpieczestwa w wietle norm - analiza Jeeli nie ma moliwoci realizacji hamowania w czasie bezpiecznym dla obsługi (patrz normy dla kalandrów i maszyn pakujcych), naley wyposay maszyny w osłony

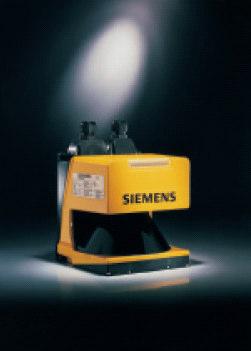

12 bezpieczestwa w wietle norm - analiza Jeeli nie ma moliwoci realizacji hamowania w czasie bezpiecznym dla obsługi (patrz normy dla kalandrów i maszyn pakujcych), naley wyposay maszyny w osłony uniemoliwiajce otwarcie osłon bez kluczy oraz oznakowa je w sposób wystarczajcy. Uycie barier wietlnych i skanerów jest dopuszczalne tylko wówczas, gdy jest moliwe zatrzymanie maszyny w dostatecznie szybkim czasie. Siemens Sp. z o.o. A&D MC Kwi

13 bezpieczestwa w wietle norm - analiza Przykład: NORMA TYPU C PN-EN 415-3:2003 Bezpieczestwo maszyn pakujcych. Cz 3. Maszyny formujce napełniajce i zamykajce. Jeeli po otwarciu osłony maszyna nie jest w stanie w pełni si zatrzyma w cigu czasu nie dłuszego ni 1 sekunda, wówczas na osłonie naley umieci znak i napis ostrzegawczy. Siemens Sp. z o.o. A&D MC Kwi

14 bezpieczestwa w wietle norm - analiza Dobieg Siemens Sp. z o.o. A&D MC Kwi

15 bezpieczestwa w wietle norm - analiza Siemens Sp. z o.o. A&D MC Kwi

16 bezpieczestwa w wietle norm - analiza! Siemens Sp. z o.o. A&D MC Kwi
