Zestaw rezystorów typu ZRDU dociajcych obwody wtórne przekładników napiciowych.
|
|
|
- Marta Łuczak
- 8 lat temu
- Przeglądów:
Transkrypt
1 Zestaw rezystorów typu ZU dociajcych obwody wtórne przekładników napiciowych. Stycze 2005 rok

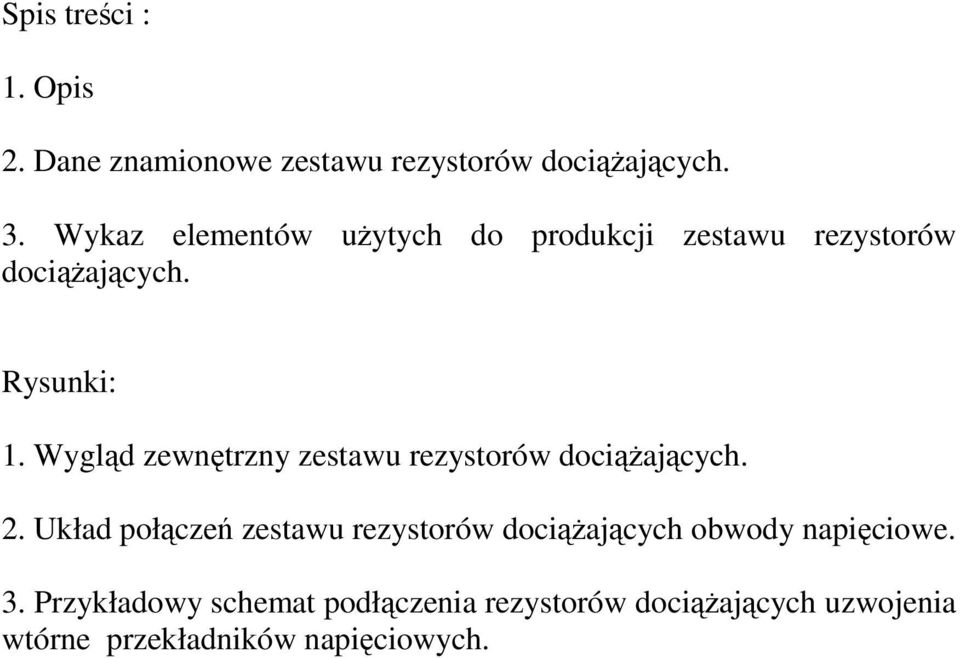

2 Spis treci : 1. Opis 2. Dane znamionowe zestawu rezystorów dociajcych. 3. Wykaz elementów uytych do produkcji zestawu rezystorów dociajcych. Rysunki: 1. Wygld zewntrzny zestawu rezystorów dociajcych. 2. Układ połcze zestawu rezystorów dociajcych obwody napiciowe. 3. Przykładowy schemat podłczenia rezystorów dociajcych uzwojenia wtórne przekładników napiciowych.
3 1. Opis : W nowoczesnych układach rozliczeniowych energii elektrycznej, stosowane s wielofunkcyjne elektroniczne liczniki energii elektrycznej. Liczniki takie w zalenoci od typu i producenta pobieraj ok. 1VA do 3VA. Aby uzwojenia wtórne przekładników pomiarowych zachowały swoj klas, zgodnie z normami PN-IEC-185+A1 i PN IEC-186+A1 obcienie ich nie moe by wiksze ni moc znamionowa i nie mniejsza ni: - 25% mocy znamionowej dla przekładników klasy 0.2 ; 0.5 i % mocy znamionowej dla przekładników klasy 3. Z tego wzgldu w układach rozliczeniowych porednich konieczne jest docienie obwodów wtórnych przekładników zestawami rezystorów dociajcych o odpowiednio dobranej rezystancji i mocy. Zestawy trzech rezystorów dociajcych produkowane s dla obwodów napiciowych o napiciu znamionowym 3 x 100/57,8V Rezystory drutowe -50 zamontowane s w metalowej lakierowanej obudowie. Obudowa posiada otwory wentylacyjne umoliwiajce odprowadzenie ciepła, oraz zacisk uziemiajcy. Cały zestaw wyposaony jest w listw zaciskow zbudowan ze złczy rubowych ZUG-G4, słuc do podłczenia zestawu z obwodami pomiarowymi. Zgodnie z wymaganiami Zakładów Energetycznych rezystory wraz z listw zaciskow s przystosowane do plombowania.
4 2. Dane znamionowe zestawu rezystorów dociajcych ZU - obwody napiciowe typu: Producent - P.W. Interbin Sp. z o.o. Napicie znamionowe zestawu rezystorów ZU 3 x 57,8/100 V Typ rezystorów 50 Moc znamionowa rezystorów 3 x 50 W Dopuszczalna moc wydzielana na rezystorach w zestawie ZU-10/21 3 x 10/21 ZU-WS50 1 x 50W*) Rezystancja graniczna dla 10 W 3 x 330 / 58V 3 x 1000 / 100V 21 W 3 x 167 / 58V 3 x 470 / 100V 50 W*) 1 x 67 / 58V 1 x 200 / 100V Zestaw ZU-10 dla mocy granicznej 10W Zestaw ZU-21 dla mocy granicznej 21W Zestaw ZU-WS50 dla mocy granicznej 50 W wykonanie specjalne Tolerancja wartoci rezystancji 5% Rezystancja izolacji zestawu Wytrzymało elektryczna izolacji zestawu >100 M 2,5kV / 1 min. Temperatura otoczenia Wilgotno < 95% Producent rezystorów Zakład Rezystorów REZAL Kraków *) w wykonaniu specjalnym kady rezystor jest zabudowany w oddzielnej obudowie.
5 3. Wykaz elementów uytych do produkcji zestawu rezystorów dociajcych L.P. Nazwa elementu Materiał Ilo Nr na Uwagi rysunku 1 Pokrywa Blacha stalowa 1.2mm 1 szt. 1 Malowana proszkowo 2 Podstawa Blacha stalowa 1.2mm 1 szt. 2 Malowana proszkowo 3 Tulejka dystansowa Tuleja stalowa 4 szt 3 4 Listwa zaciskowa Złczka ZU-GG 4 6 szt. 2szt. *) S.P. Pokój Trzymacz KU 2 szt. 4 5 Szyna zacisków TS 35 / 120mm 1 szt. 5 6 Szpilka rezystora Prt stalowy Ø5mm 3 szt. 1szt. *) 6 Gwintowany 7 Tulejka izolujca Teflon 6 szt. 2szt. *) 7 8 Rezystor Drutowy 3 szt. 1szt. *) 8 Rezystancja i moc dobrana wg dokumentacji 9 Płyta izolacyjna Płyta poliwglanowa. 1 szt. 9 4mm 10 Zestaw montaowy M-5 Nakrtka Podkładka 3 szt. 2szt. *) 3 szt. 1szt. *) 10 PN-86/M PN-78/M Podkładka sprysta 11 Zestaw montaowy M-4 ruba M-4x12 Nakrtka Podkładka 3 szt. 1szt. *) 6 szt. 2szt. *) 6 szt. 2szt. *) 12 szt. 4szt. *) 6 szt. 2szt. *) PN-77/M PN-85/M PN-86/M PN-78/M PN-77/M Podkładka sprysta 12 Kocówka oczkowa Typ KOE 4-2,5 7 szt. 3szt. *) 12 Z.M. ERKO sp.j. 13 Przewód gitki LgY 2.5 ZPiK Ełtrim 0,2m 750V ółto-zielony 14 Przewód sztywny DY 2.5 ZPiK Ełtrim 0,5m 750 V brzowy 15 ruba z otworem do 2 szt. 13 plombowania 16 Radiator Blacha aluminiowa 1 szt. 14 *) Wykonanie specjalne dla ZU-WS50
6 45(35) mm 90(60) mm 90(60) mm 45(35) mm , (97) mm 198(168) mm 122(112) mm (146) mm 135 mm 270(190) mm 2 UWAGA: wymiary główne dla wersji ZU-21 wymiary w nawiasach dla wersji ZU-10 Wykonawca: Temat / Stadium P.W. "Interbin" Sp. z o.o., Katowice, pl. Grunwaldzki 8-10 Wygld zewntrzny zestawu rezystorów dociajcych obwody napiciowe - wykonanie standardowe Data: III 2003 Rys. nr: 1 Ark. nr: 1
7 Wykonanie specjalne dla typu ZDRU-WS50 - w jednej obudowie znajduje si tylko jeden rezystor z elementami montaowymi zgodnie z wykazem elementów Wykonawca: Temat / Stadium P.W. "Interbin" Sp. z o.o., Katowice, pl. Grunwaldzki 8-10 Wygld zewntrzny zestawu rezystorów dociajcych obwody napiciowe - wykonanie specjalne Data: III 2003 Rys. nr: 1 Ark. nr: 2
8 obudowa metalowa obudowa metalowa WYKONANIE SPECJALNE Wykonawca: Temat / Stadium P.W. "Interbin" Sp. z o.o., Katowice, pl. Grunwaldzki 8-10 Układ połcze zestawu rezystorów dociajcych obwody napiciowe 3x57,8/100V Data: Rys. nr: Arkusz: III
9 Licznik energii elektrycznej a b a b A B A B L1 L2 L3 - Rezystory dociajce Wykonawca: Temat / Stadium P.W. "Interbin" Sp. z o.o., Katowice, pl. Grunwaldzki 8-10 Przykładowy schemat podłczenia rezystorów dociajcych uzwojenia wtórne przekładników napiciowych w sieci 3 -przewodowej. Data: Rys. nr: Arkusz: III

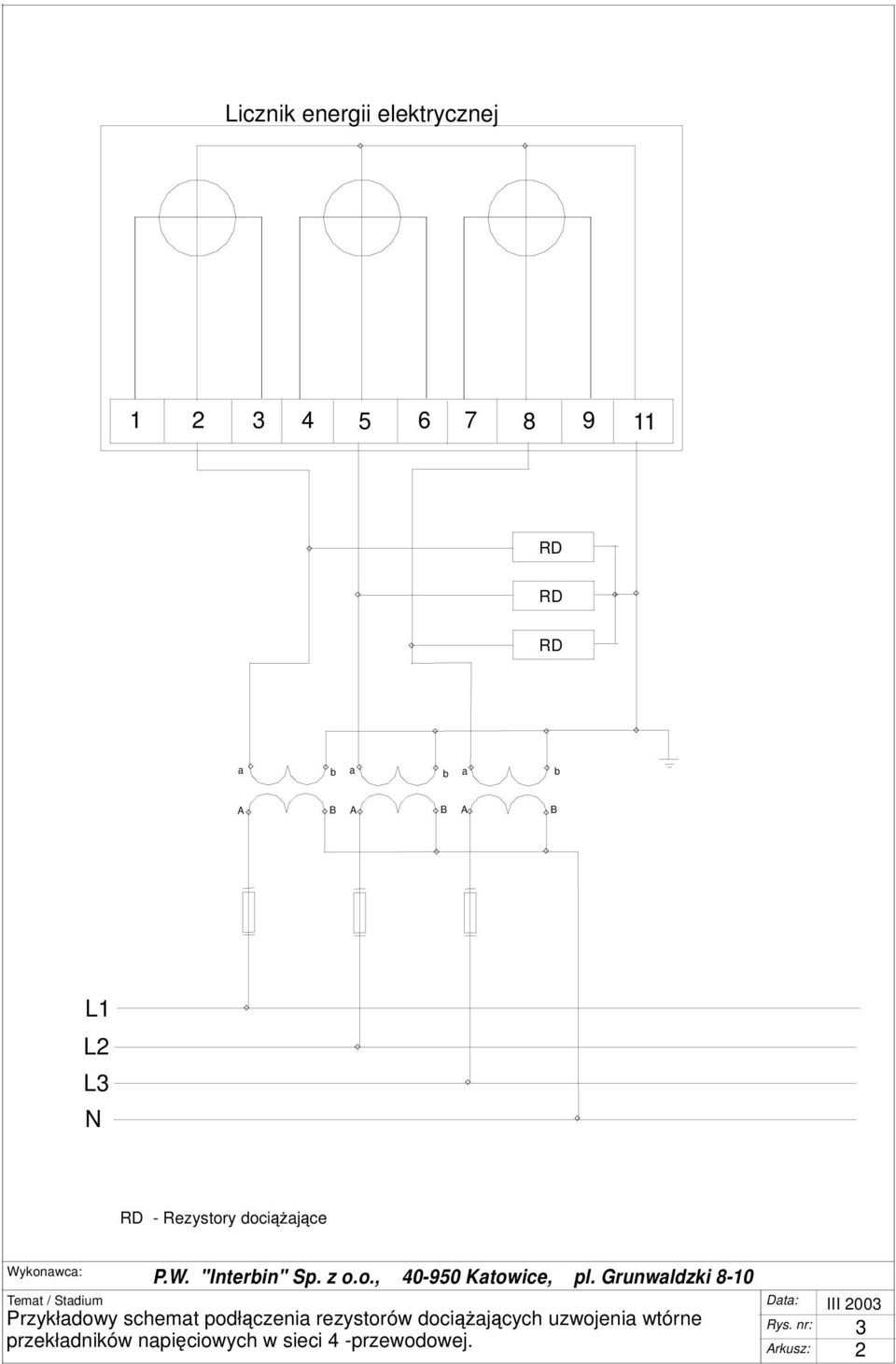

10 Licznik energii elektrycznej a b a b a b A B A B A B L1 L2 L3 N - Rezystory dociajce Wykonawca: Temat / Stadium P.W. "Interbin" Sp. z o.o., Katowice, pl. Grunwaldzki 8-10 Przykładowy schemat podłczenia rezystorów dociajcych uzwojenia wtórne przekładników napiciowych w sieci 4 -przewodowej. Data: Rys. nr: Arkusz: III
