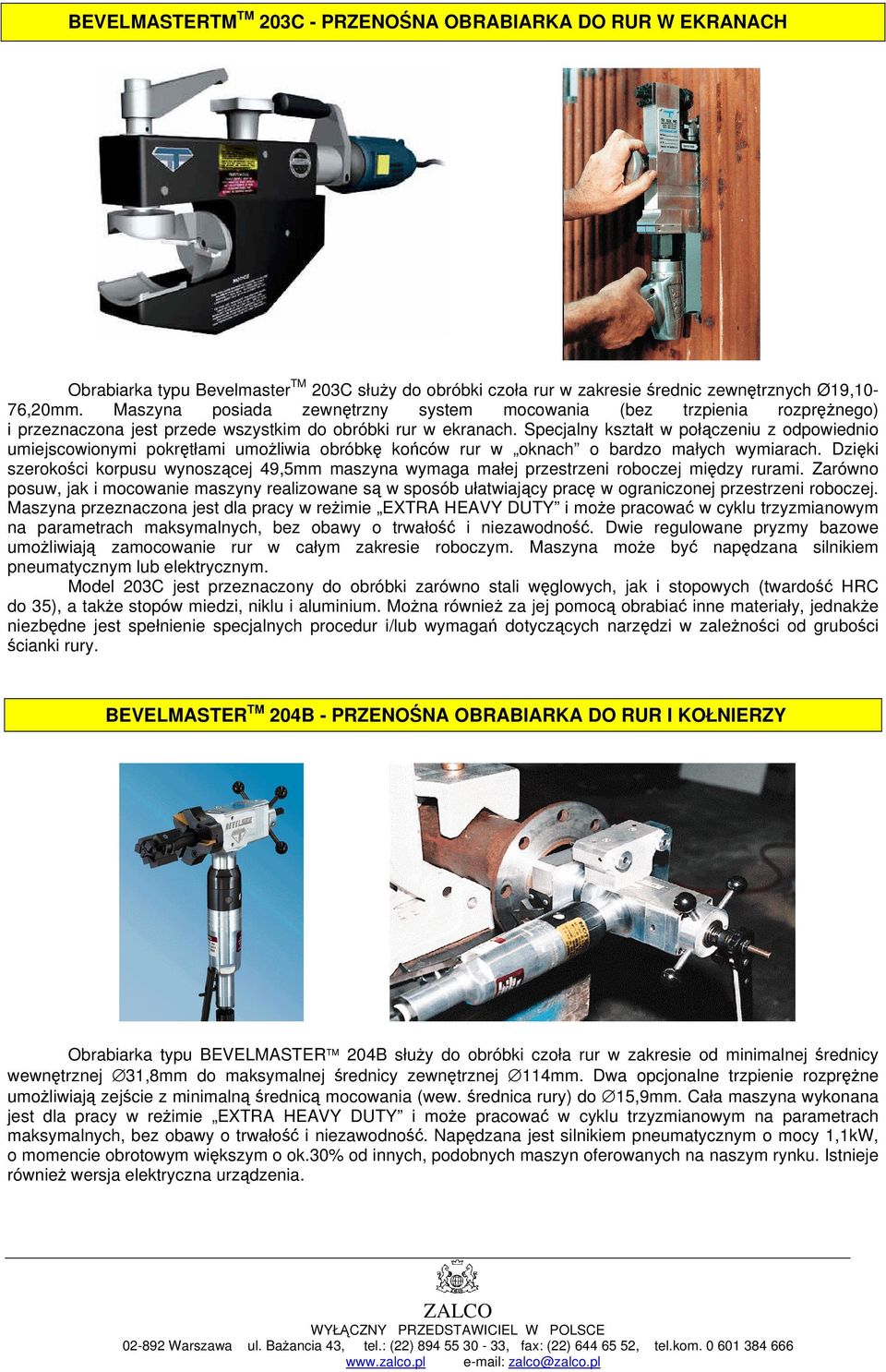

1 BEVELMASTERTM TM 203C - PRZENONA OBRABIARKA DO RUR W EKRANACH Obrabiarka typu Bevelmaster TM 203C słuy do obróbki czoła rur w zakresie rednic zewntrznych Ø19,10-76,20mm. Maszyna posiada zewntrzny system mocowania (bez trzpienia rozprnego) i przeznaczona jest przede wszystkim do obróbki rur w ekranach. Specjalny kształt w połczeniu z odpowiednio umiejscowionymi pokrtłami umoliwia obróbk koców rur w oknach o bardzo małych wymiarach. Dziki szerokoci korpusu wynoszcej 49,5mm maszyna wymaga małej przestrzeni roboczej midzy rurami. Zarówno posuw, jak i mocowanie maszyny realizowane s w sposób ułatwiajcy prac w ograniczonej przestrzeni roboczej. Maszyna przeznaczona jest dla pracy w reimie EXTRA HEAVY DUTY i moe pracowa w cyklu trzyzmianowym na parametrach maksymalnych, bez obawy o trwało i niezawodno. Dwie regulowane pryzmy bazowe umoliwiaj zamocowanie rur w całym zakresie roboczym. Maszyna moe by napdzana silnikiem pneumatycznym lub elektrycznym. Model 203C jest przeznaczony do obróbki zarówno stali wglowych, jak i stopowych (twardo HRC do 35), a take stopów miedzi, niklu i aluminium. Mona równie za jej pomoc obrabia inne materiały, jednake niezbdne jest spełnienie specjalnych procedur i/lub wymaga dotyczcych narzdzi w zalenoci od gruboci cianki rury. BEVELMASTER TM 204B - PRZENONA OBRABIARKA DO RUR I KOŁNIERZY Obrabiarka typu BEVELMASTER 204B słuy do obróbki czoła rur w zakresie od minimalnej rednicy wewntrznej 31,8mm do maksymalnej rednicy zewntrznej 114mm. Dwa opcjonalne trzpienie rozprne umoliwiaj zejcie z minimaln rednic mocowania (wew. rednica rury) do 15,9mm. Cała maszyna wykonana jest dla pracy w reimie EXTRA HEAVY DUTY i moe pracowa w cyklu trzyzmianowym na parametrach maksymalnych, bez obawy o trwało i niezawodno. Napdzana jest silnikiem pneumatycznym o mocy 1,1kW, o momencie obrotowym wikszym o ok.30% od innych, podobnych maszyn oferowanych na naszym rynku. Istnieje równie wersja elektryczna urzdzenia.

2 BOILERMASTER TM - PRZENONA OBRABIARKA DO RUR I KOŁNIERZY Obrabiarka BOILERMASTER TM jest specjaln wersj maszyny Bevelmaster TM 204B i podobnie jak ona słuy do obróbki czoła rur w zakresie od minimalnej rednicy wewntrznej 31,8mm do maksymalnej rednicy zewntrznej 114mm. Dwa opcjonalne trzpienie rozprne umoliwiaj zejcie z minimaln rednic mocowania (wew. rednica rury) do 15,9mm. Maszyna wymaga małej przestrzeni roboczej (np. midzy rurami) - 67mm. Maksymalna grubo obrabianej w standardzie cianki wynosi 13,5mm. W stosunku do modelu 204B w maszynie BOILERMASTER TM inaczej skonstruowano głowice robocze (mocowanie noy) oraz mocowanie maszyny w rurze, a take posuw. Zarówno posuw, jak i mocowanie maszyny realizowane jest zamocowanymi na głowicy kluczami z tzw. grzechotk, co umoliwia prac przy ograniczonej przestrzeni roboczej, gdy nie ma koniecznoci wykonywania pełnego obrotu kluczem lub pokrtłem krzyakowym. Cała maszyna wykonana jest dla pracy w reimie EXTRA HEAVY DUTY i moe pracowa w cyklu trzyzmianowym na parametrach maksymalnych, bez obawy o trwało i niezawodno. Napdzana jest silnikiem pneumatycznym o mocy 1,1kW o momencie obrotowym wikszym o ok.30% od innych podobnych maszyn oferowanych na naszym rynku.

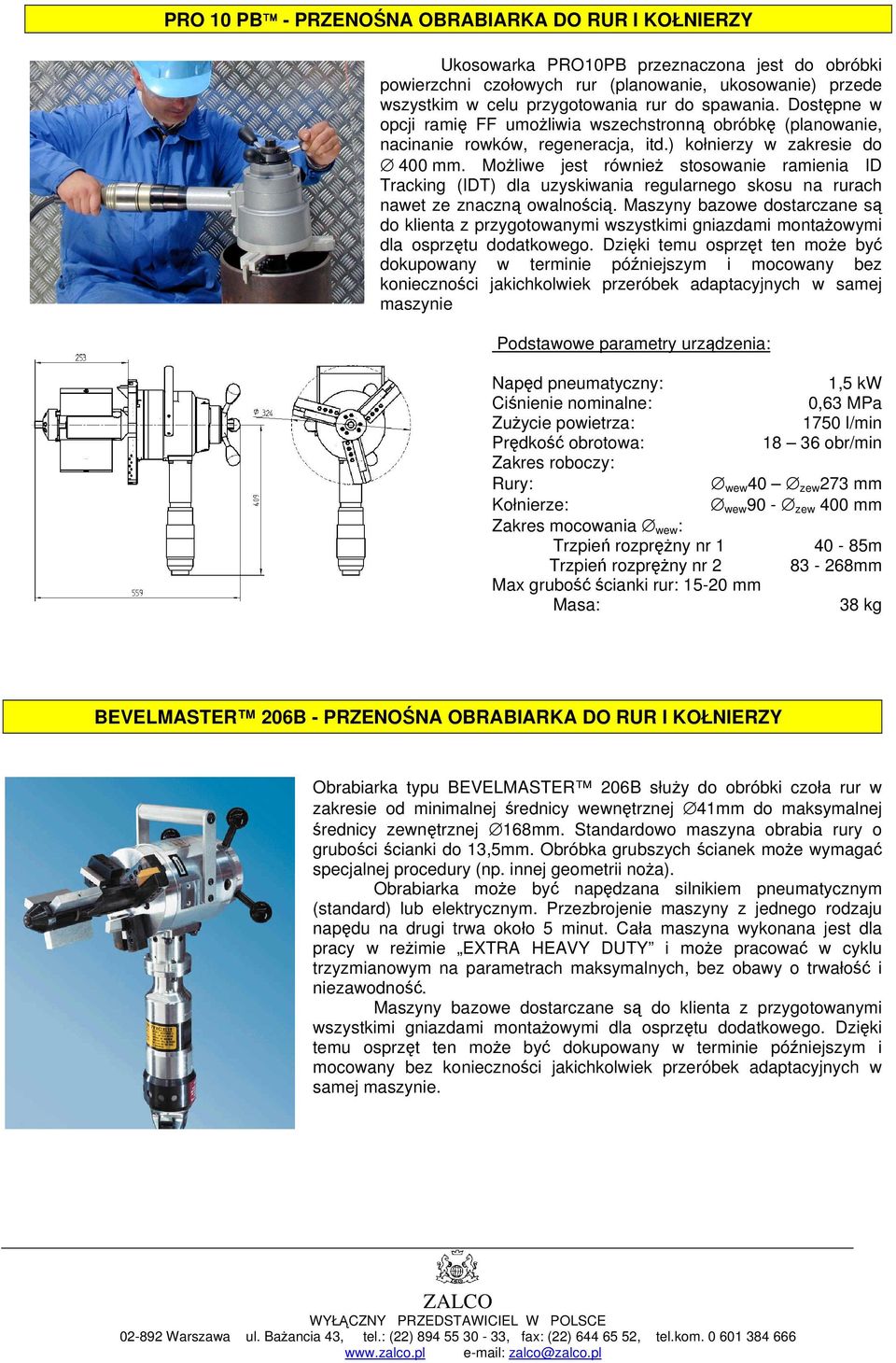

3 PRO 10 PB - PRZENONA OBRABIARKA DO RUR I KOŁNIERZY Ukosowarka PRO10PB przeznaczona jest do obróbki powierzchni czołowych rur (planowanie, ukosowanie) przede wszystkim w celu przygotowania rur do spawania. Dostpne w opcji rami FF umoliwia wszechstronn obróbk (planowanie, nacinanie rowków, regeneracja, itd.) kołnierzy w zakresie do 400 mm. Moliwe jest równie stosowanie ramienia ID Tracking (IDT) dla uzyskiwania regularnego skosu na rurach nawet ze znaczn owalnoci. Maszyny bazowe dostarczane s do klienta z przygotowanymi wszystkimi gniazdami montaowymi dla osprztu dodatkowego. Dziki temu osprzt ten moe by dokupowany w terminie póniejszym i mocowany bez koniecznoci jakichkolwiek przeróbek adaptacyjnych w samej maszynie Podstawowe parametry urzdzenia: Napd pneumatyczny: 1,5 kw Cinienie nominalne: 0,63 MPa Zuycie powietrza: 1750 l/min Prdko obrotowa: obr/min Zakres roboczy: Rury: wew 40 zew 273 mm Kołnierze: wew 90 - zew 400 mm Zakres mocowania wew : Trzpie rozprny nr m Trzpie rozprny nr mm Max grubo cianki rur: mm Masa: 38 kg BEVELMASTER 206B - PRZENONA OBRABIARKA DO RUR I KOŁNIERZY Obrabiarka typu BEVELMASTER 206B słuy do obróbki czoła rur w zakresie od minimalnej rednicy wewntrznej 41mm do maksymalnej rednicy zewntrznej 168mm. Standardowo maszyna obrabia rury o gruboci cianki do 13,5mm. Obróbka grubszych cianek moe wymaga specjalnej procedury (np. innej geometrii noa). Obrabiarka moe by napdzana silnikiem pneumatycznym (standard) lub elektrycznym. Przezbrojenie maszyny z jednego rodzaju napdu na drugi trwa około 5 minut. Cała maszyna wykonana jest dla pracy w reimie EXTRA HEAVY DUTY i moe pracowa w cyklu trzyzmianowym na parametrach maksymalnych, bez obawy o trwało i niezawodno. Maszyny bazowe dostarczane s do klienta z przygotowanymi wszystkimi gniazdami montaowymi dla osprztu dodatkowego. Dziki temu osprzt ten moe by dokupowany w terminie póniejszym i mocowany bez koniecznoci jakichkolwiek przeróbek adaptacyjnych w samej maszynie.

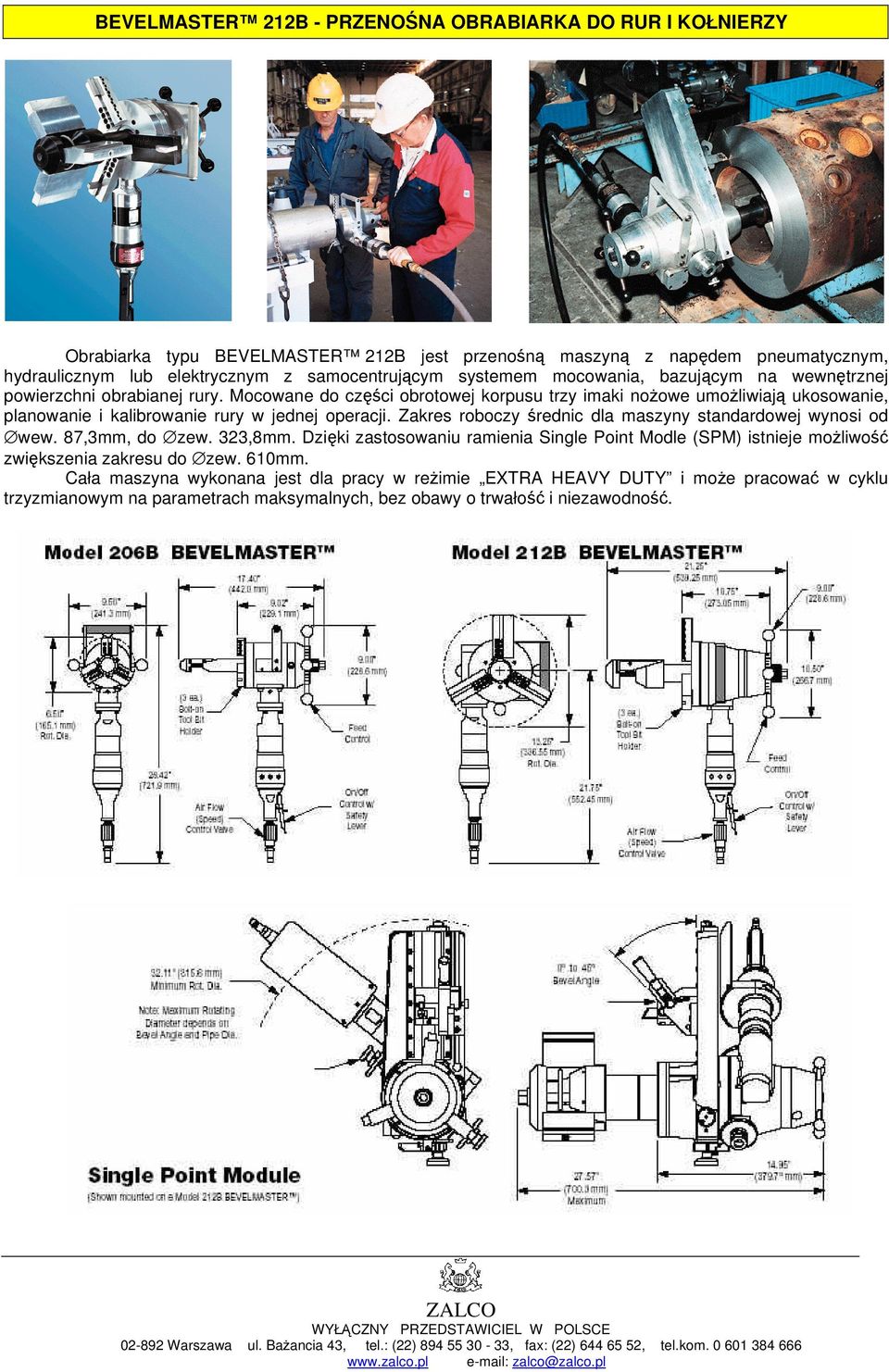

4 BEVELMASTER 212B - PRZENONA OBRABIARKA DO RUR I KOŁNIERZY Obrabiarka typu BEVELMASTER 212B jest przenon maszyn z napdem pneumatycznym, hydraulicznym lub elektrycznym z samocentrujcym systemem mocowania, bazujcym na wewntrznej powierzchni obrabianej rury. Mocowane do czci obrotowej korpusu trzy imaki noowe umoliwiaj ukosowanie, planowanie i kalibrowanie rury w jednej operacji. Zakres roboczy rednic dla maszyny standardowej wynosi od wew. 87,3mm, do zew. 323,8mm. Dziki zastosowaniu ramienia Single Point Modle (SPM) istnieje moliwo zwikszenia zakresu do zew. 610mm. Cała maszyna wykonana jest dla pracy w reimie EXTRA HEAVY DUTY i moe pracowa w cyklu trzyzmianowym na parametrach maksymalnych, bez obawy o trwało i niezawodno.

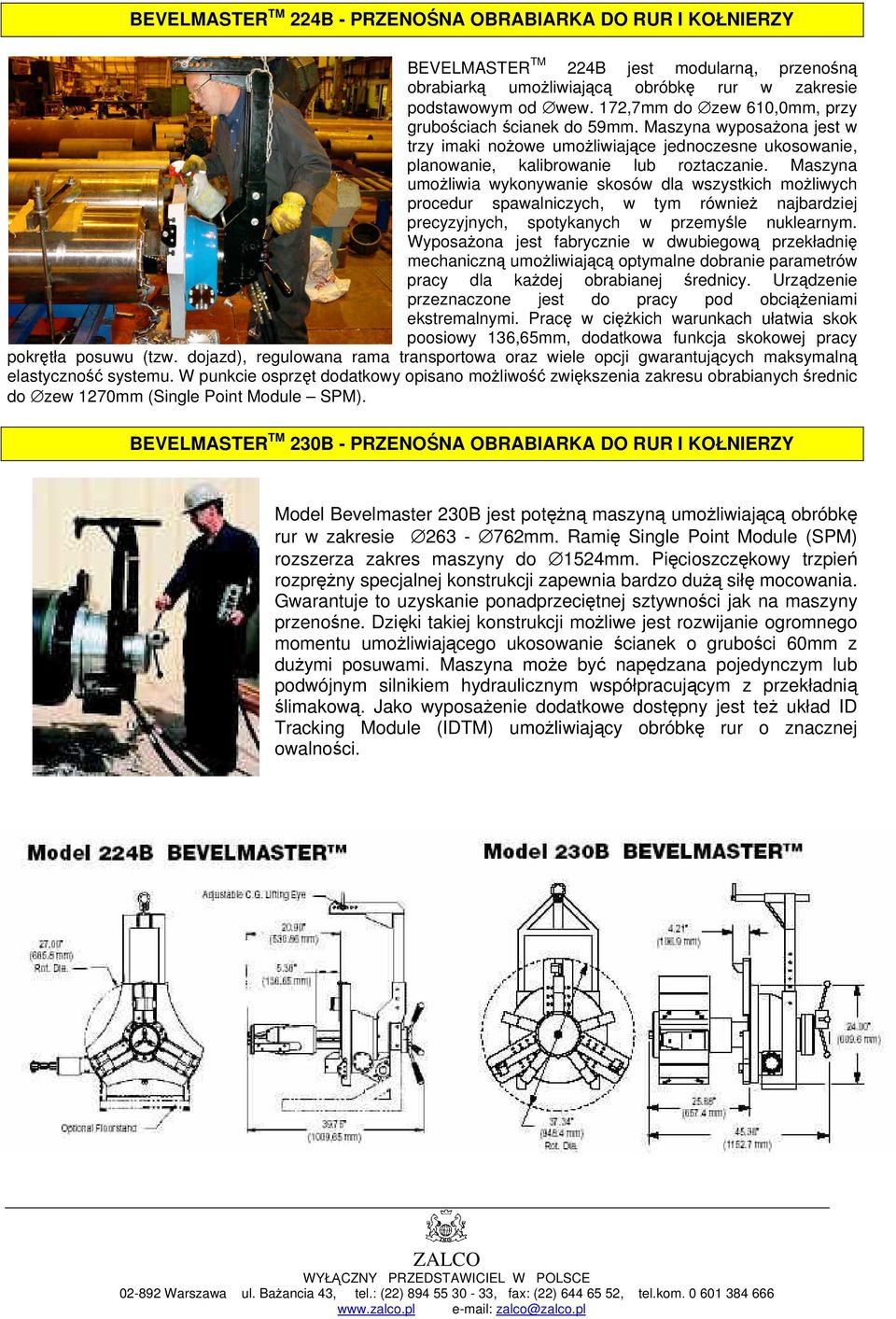

5 BEVELMASTER TM 224B - PRZENONA OBRABIARKA DO RUR I KOŁNIERZY BEVELMASTER TM 224B jest modularn, przenon obrabiark umoliwiajc obróbk rur w zakresie podstawowym od wew. 172,7mm do zew 610,0mm, przy grubociach cianek do 59mm. Maszyna wyposaona jest w trzy imaki noowe umoliwiajce jednoczesne ukosowanie, planowanie, kalibrowanie lub roztaczanie. Maszyna umoliwia wykonywanie skosów dla wszystkich moliwych procedur spawalniczych, w tym równie najbardziej precyzyjnych, spotykanych w przemyle nuklearnym. Wyposaona jest fabrycznie w dwubiegow przekładni mechaniczn umoliwiajc optymalne dobranie parametrów pracy dla kadej obrabianej rednicy. Urzdzenie przeznaczone jest do pracy pod obcieniami ekstremalnymi. Prac w cikich warunkach ułatwia skok poosiowy 136,65mm, dodatkowa funkcja skokowej pracy pokrtła posuwu (tzw. dojazd), regulowana rama transportowa oraz wiele opcji gwarantujcych maksymaln elastyczno systemu. W punkcie osprzt dodatkowy opisano moliwo zwikszenia zakresu obrabianych rednic do zew 1270mm (Single Point Module SPM). BEVELMASTER TM 230B - PRZENONA OBRABIARKA DO RUR I KOŁNIERZY Model Bevelmaster 230B jest potn maszyn umoliwiajc obróbk rur w zakresie mm. Rami Single Point Module (SPM) rozszerza zakres maszyny do 1524mm. Picioszczkowy trzpie rozprny specjalnej konstrukcji zapewnia bardzo du sił mocowania. Gwarantuje to uzyskanie ponadprzecitnej sztywnoci jak na maszyny przenone. Dziki takiej konstrukcji moliwe jest rozwijanie ogromnego momentu umoliwiajcego ukosowanie cianek o gruboci 60mm z duymi posuwami. Maszyna moe by napdzana pojedynczym lub podwójnym silnikiem hydraulicznym współpracujcym z przekładni limakow. Jako wyposaenie dodatkowe dostpny jest te układ ID Tracking Module (IDTM) umoliwiajcy obróbk rur o znacznej owalnoci.
