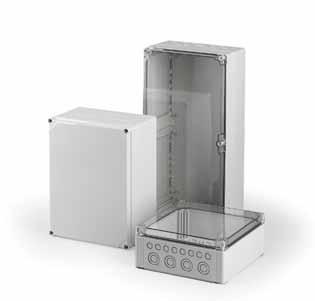

1 34 IP 66/67 Wymiary 200 x 200 x 132 do 400 x 600 x 187 mm w skrócie: Boki gładkie lub przetłoczenia metryczne 7 rozmiarów, jedna głębokość i jedna wysokość pokrywy Nadstawka o głębokości 55 mm dostępna w każdym rozmiarze. Nadstawki mogą być ze sobą łączone w ramach jednej obudowy. Pokrywa i śruby pokrywy wyposażone są w otwory umożliwiające zaplombowanie obudowy Pokrywa może być również zamontowana z tyłu obudowy Szeroka gama akcesoriów Zawartość opakowania: Standardowa obudowa o głębokości 132 mm zawiera: Podstawę obudowy Pokrywę Śruby pokrywy Śruby montażowe Standardowa obudowa o głębokości 187 mm zawiera: Podstawę obudowy Pokrywę Nadstawkę Śruby pokrywy Śruby montażowe Śruby do nadstawki Zgodność Obudowy z poliwęglanu: Obudowy z ABS: K 4 J 2 3 b GL K 4 J b Specyfikacja techniczna Stopień ochrony: IP 66/67 Odporność na udar PC: IK 08 (-25 C C) mechaniczny: ABS: IK 08 (+35 C)/IK 07 (-25 C) Palność: PC: UL746C 5V ABS: UL94 HB Materiał Podstawa: Pokrywa: Śruby pokrywy: Uszczelka: Przetłoczenia Obudowy z poliwęglanu: Obudowy z ABS: Kolor standardowy ABS lub poliwęglan (PC) wzmacniany włóknem szklanym ABS lub poliwęglan Poliamid wzmacniany włóknem szklanym PUR (poliuretan) Gładkie boki, przetłoczenia metryczne Gładkie boki Podstawa: Szara RAL 7035 Pokrywa: Szara RAL 7035 lub przezroczysta Informacje techniczne nt. materiałów, z których wykonane są obudowy, znajdują się na stronie 5. Usługi dodatkowe: Obróbka mechaniczna Nadruki Zmiana koloru Montaż wyposażenia Bliższe informacje nt. możliwości konfigurowania obudów znajdują się na stronie 12. Uchwyt dystansowy OEL1 umożliwia regulację głębokości instalacji płyt montażowych lub paneli frontowych. Możliwy jest montaż pokrywy z tyłu obudowy Ensto Cubo O. Karty produktów, rysunki techniczne oraz modele 3D znaleźć można na stronie

2 35 o gładkich bokach, poliwęglan Kod produktu Opis Wymiary zewnętrzne Głęb. OPCP202013G OPCP203013G OPCP204013G OPCP303013G OPCP304013G OPCP306013G OPCP406013G OPCP202018G Zawiera nadstawkę OPCP203018G Zawiera nadstawkę OPCP204018G Zawiera nadstawkę OPCP303018G Zawiera nadstawkę OPCP304018G Zawiera nadstawkę OPCP306018G Zawiera nadstawkę OPCP406018G Zawiera nadstawkę OPCP202013T OPCP203013T OPCP204013T OPCP303013T OPCP304013T OPCP306013T OPCP406013T OPCP202018T Zawiera nadstawkę OPCP203018T Zawiera nadstawkę OPCP204018T Zawiera nadstawkę OPCP303018T Zawiera nadstawkę OPCP304018T Zawiera nadstawkę OPCP306018T Zawiera nadstawkę OPCP406018T Zawiera nadstawkę OPCP202013G OPCP304013T o gładkich bokach, ABS Kod produktu Opis Wymiary zewnętrzne Głęb. OABP202013G OABP203013G OABP204013G OABP303013G OABP304013G OABP306013G OABP406013G OABP202018G Zawiera nadstawkę OABP203018G Zawiera nadstawkę OABP204018G Zawiera nadstawkę OABP303018G Zawiera nadstawkę OABP304018G Zawiera nadstawkę OABP306018G Zawiera nadstawkę OABP406018G Zawiera nadstawkę OABP202013T OABP203013T OABP204013T OABP303013T OABP304013T OABP306013T OABP406013T OABP202018T Zawiera nadstawkę OABP203018T Zawiera nadstawkę OABP204018T Zawiera nadstawkę OABP303018T Zawiera nadstawkę OABP304018T Zawiera nadstawkę OABP306018T Zawiera nadstawkę OABP406018T Zawiera nadstawkę OPCP203018G OPCP406018T

3 36 z przetłoczeniami metrycznymi, poliwęglan Kod produktu Przetłoczenia Wymiary zewnętrzne Głęb. OPCM303013G M25/40 OPCM304013G OPCM306013G OPCM303018G M25/40, Zawiera nadstawkę OPCM304018G, Zawiera nadstawkę OPCM306018G, Zawiera nadstawkę OPCM303013T M25/40 OPCM304013T OPCM306013T OPCM303018T M25/40, Zawiera nadstawkę OPCM304018T, Zawiera nadstawkę OPCM306018T, Zawiera nadstawkę OPCM303013G OPCM306018T Rysunek po lewej stronie: obudowa 300 x 300 mm z przetłoczeniami metrycznymi góra: 12 x M x M16/25 dół: 8 x M x M25/40 Akcesoria do Ensto Cubo O, C i W znaleźć można na stronie 47. Rysunek po prawej stronie: obudowa 300 x 400/600 mm z przetłoczeniami metrycznymi góra: 12 x M12/20 dół: 8 x M12/ x M16/25 Wymiary w mm [calach] Ensto Cubo O 200 x 200 x 132 mm Ensto Cubo O 200 x 200 x 187 mm OPCP202013G OPCP202013T Gładkie boki, poliwęglan OABP202013G OABP202013T Gładkie boki, ABS OPCP202018G OPCP202018T Gładkie boki, poliwęglan OABP202018G OABP202018T Gładkie boki, ABS

4 37 Measurements Wymiary w mm in mm [calach] [inch] Ensto Cubo O 200 x 300 x 132 mm Ensto Cubo O 200 x 300 x 187 mm OPCP203013G OPCP203013T Gładkie boki, poliwęglan OABP203013G OABP203013T Gładkie boki, ABS OPCP203018G OPCP203018T Gładkie boki, poliwęglan OABP203018G OABP203018T Gładkie boki, ABS Ensto Cubo O 200 x 400 x 132 mm Ensto Cubo O 200 x 400 x 187 mm OPCP204013G OPCP204013T Gładkie boki, poliwęglan OABP204013G OABP204013T Gładkie boki, ABS OPCP204018G OPCP204018T Gładkie boki, poliwęglan OABP204018G OABP204018T Gładkie boki, ABS Ensto Cubo O 300 x 300 x 132 mm Ensto Cubo O 300 x 300 x 187 mm OPCP303013G OPCP303013T Gładkie boki, poliwęglan OABP303013G OABP303013T Gładkie boki, ABS OPCM303013G OPCM303013T 12 x M x M16/ x M x M25/40, PC OPCP303018G OPCP303018T Gładkie boki, poliwęglan OABP303018G OABP303018T Gładkie boki, ABS OPCM303018G OPCM303018T 12 x M x M16/ x M x M25/40, PC

5 38 Measurements Wymiary w in mm mm [calach] [inch] Ensto Cubo O 300 x 400 x 132 mm Ensto Cubo O 300 x 400 x 187 mm OPCP304013G OPCP304013T Gładkie boki, poliwęglan OABP304013G OABP304013T Gładkie boki, ABS OPCM304013G OPCM304013T + OPCP304018G OPCP304018T Gładkie boki, poliwęglan OABP304018G OABP304018T Gładkie boki, ABS OPCM304018G OPCM304018T + Ensto Cubo O 300 x 600 x 132 mm Ensto Cubo O 300 x 600 x 187 mm OPCP306013G OPCP306013T Gładkie boki, poliwęglan OABP306013G OABP306013T Gładkie boki, ABS OPCM306013G OPCM306013T + OPCP306018G OPCP306018T Gładkie boki, poliwęglan OABP306018G OABP306018T Gładkie boki, ABS OPCM306018G OPCM306018T + Ensto Cubo O 400 x 600 x 132 mm Ensto Cubo O 400 x 600 x 187 mm OPCP406013G OPCP406013T Gładkie boki, poliwęglan OABP406013G OABP406013T Gładkie boki, ABS OPCP406018G OPCP406018T Gładkie boki, poliwęglan OABP406018G OABP406018T Gładkie boki, ABS
