SOLID. Fibox SOLID. Zawiasy umożliwiające Duży wybór akcesoriów Zgodność z RoHS oraz
|
|
|
- Renata Czajka
- 8 lat temu
- Przeglądów:
Transkrypt

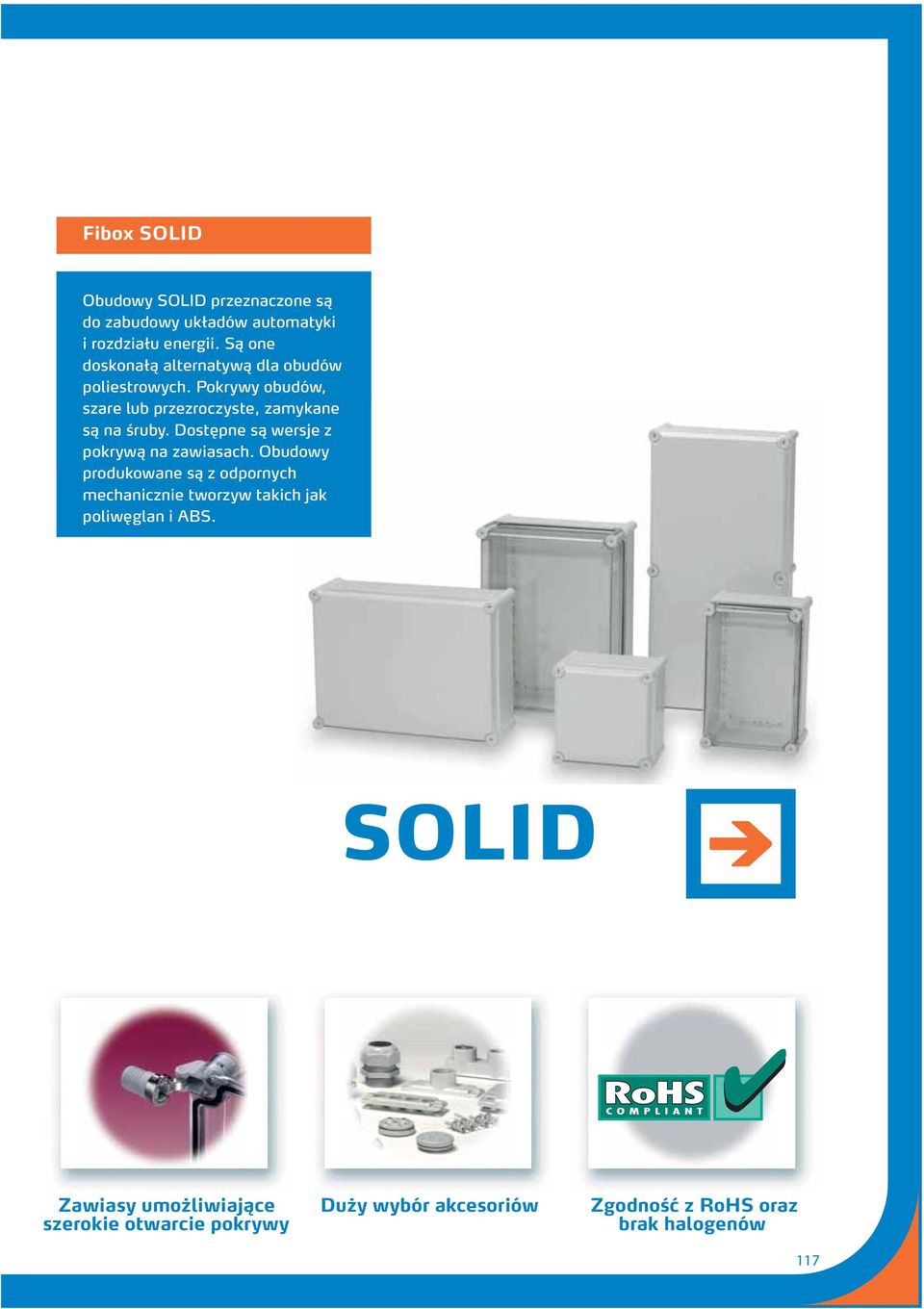

1 Fibox SOLID SOLID przeznaczone są do zabudowy układów automatyki i rozdziału energii. Są one doskonałą alternatywą dla obudów poliestrowych. Pokrywy obudów, szare lub przezroczyste, zamykane są na śruby. Dostępne są wersje z pokrywą na zawiasach. produkowane są z odpornych mechanicznie tworzyw takich jak poliwęglan i ABS. SOLID Zawiasy umożliwiające Duży wybór akcesoriów Zgodność z RoHS oraz szerokie otwarcie pokrywy brak halogenów 117
2 SOLID PC/ABS x 188 PC: IP 66/IP 67, IK 08/IK 09 ABS: IP 66/IP 67, IK 08 Zawiera: podstawę ze śrubami do płyty montażowej/ szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. PC G x 188 x 130 Obudowa PC Pokrywa szara PC G x 188 x 180 Obudowa PC Pokrywa szara PC G-FSH x 188 x 130 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC G-FSH x 188 x 180 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC T x 188 x 130 Obudowa PC Pokrywa przezroczysta PC T x 188 x 180 Obudowa PC Pokrywa przezroczysta PC T-FSH x 188 x 130 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami PC T-FSH x 188 x 180 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami ABS G x 188 x 130 Obudowa ABS Pokrywa szara ABS G x 188 x 180 Obudowa ABS Pokrywa szara ABS G-FSH x 188 x 130 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS G-FSH x 188 x 180 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS T x 188 x 130 Obudowa ABS Pokrywa przezroczysta ABS T x 188 x 180 Obudowa ABS Pokrywa przezroczysta ABS T-FSH x 188 x 130 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami ABS T-FSH x 188 x 180 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami EKHVT x 148 Płyta montażowa (stal ocynkowana) EKV x 160 Szyna DIN ø4.x ø7 165 ø5.x Rysunki CAD dostępne na stronie
3 SOLID PC/ABS x 188 PC: IP 66/IP 67, IK 08/IK 09 ABS: IP 66/IP 67, IK 08 Zawiera: podstawę ze śrubami do płyty montażowej/ szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. PC G x 188 x 130 Obudowa PC Pokrywa szara PC G x 188 x 180 Obudowa PC Pokrywa szara PC G-FSH x 188 x 130 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC G-FSH x 188 x 180 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC T x 188 x 130 Obudowa PC Pokrywa przezroczysta PC T x 188 x 180 Obudowa PC Pokrywa przezroczysta PC T-FSH x 188 x 130 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami PC T-FSH x 188 x 180 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami ABS G x 188 x 130 Obudowa ABS Pokrywa szara ABS G x 188 x 180 Obudowa ABS Pokrywa szara ABS G-FSH x 188 x 130 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS G-FSH x 188 x 180 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS T x 188 x 130 Obudowa ABS Pokrywa przezroczysta ABS T x 188 x 180 Obudowa ABS Pokrywa przezroczysta ABS T-FSH x 188 x 130 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami ABS T-FSH x 188 x 180 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami EKJVT x 148 Płyta montażowa (stal ocynkowana) EKV x 160 Szyna DIN 35 EKV x 35 Szyna DIN 35 EKJZR x 188 x 50 Nadstawka (50 mm) ø7 100 ø4.x ø5.x11 Rysunki CAD dostępne na stronie 119
4 SOLID PC/ABS x 188 PC: IP 66/IP 67, IK 08/IK 09 ABS: IP 66/IP 67, IK 08 Zawiera: podstawę ze śrubami do płyty montażowej/ szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. PC G x 188 x 130 Obudowa PC Pokrywa szara PC G x 188 x 180 Obudowa PC Pokrywa szara PC G-FSH x 188 x 130 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC G-FSH x 188 x 180 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC T x 188 x 130 Obudowa PC Pokrywa przezroczysta PC T x 188 x 180 Obudowa PC Pokrywa przezroczysta PC T-FSH x 188 x 130 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami PC T-FSH x 188 x 180 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami ABS G x 188 x 130 Obudowa ABS Pokrywa szara ABS G x 188 x 180 Obudowa ABS Pokrywa szara ABS G-FSH x 188 x 130 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS G-FSH x 188 x 180 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS T x 188 x 130 Obudowa ABS Pokrywa przezroczysta ABS T x 188 x 180 Obudowa ABS Pokrywa przezroczysta ABS T-FSH x 188 x 130 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami ABS T-FSH x 188 x 180 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami EKMVT x 148 Płyta montażowa (stal ocynkowana) EKV x 160 Szyna DIN 35 EKV x 335 Szyna DIN 35 EKMZR x 188 x 50 Nadstawka (50 mm) ø4.x ø ø5.x11 10 Rysunki CAD dostępne na stronie
5 SOLID PC/ABS x 78 PC: IP 66/IP 67, IK 08/IK 09 ABS: IP 66/IP 67, IK 08 Zawiera: podstawę ze śrubami do płyty montażowej/ szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. PC G x 78 x 130 Obudowa PC Pokrywa szara PC G x 78 x 180 Obudowa PC Pokrywa szara PC G-FSH x 78 x 130 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC G-FSH x 78 x 180 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC T x 78 x 130 Obudowa PC Pokrywa przezroczysta PC T x 78 x 180 Obudowa PC Pokrywa przezroczysta PC T-FSH x 78 x 130 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami PC T-FSH x 78 x 180 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami ABS G x 78 x 130 Obudowa ABS Pokrywa szara ABS G x 78 x 180 Obudowa ABS Pokrywa szara ABS G-FSH x 78 x 130 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS G-FSH x 78 x 180 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS T x 78 x 130 Obudowa ABS Pokrywa przezroczysta ABS T x 78 x 180 Obudowa ABS Pokrywa przezroczysta ABS T-FSH x 78 x 130 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami ABS T-FSH x 78 x 180 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami EKOVT x 38 Płyta montażowa (stal ocynkowana) EKV x 35 Szyna DIN 35 EKOZR x 78 x 50 Nadstawka (50 mm) ø7 100 ø4.x ø5.x11 Rysunki CAD dostępne na stronie 11
6 SOLID PC/ABS x 78 PC: IP 66/IP 67, IK 08/IK 09 ABS: IP 66/IP 67, IK 08 Zawiera: podstawę ze śrubami do płyty montażowej/ szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. PC G x 78 x 130 Obudowa PC Pokrywa szara PC G x 78 x 180 Obudowa PC Pokrywa szara PC G-FSH x 78 x 130 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC G-FSH x 78 x 180 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC T x 78 x 130 Obudowa PC Pokrywa przezroczysta PC T x 78 x 180 Obudowa PC Pokrywa przezroczysta PC T-FSH x 78 x 130 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami PC T-FSH x 78 x 180 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami ABS G x 78 x 130 Obudowa ABS Pokrywa szara ABS G x 78 x 180 Obudowa ABS Pokrywa szara ABS G-FSH x 78 x 130 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS G-FSH x 78 x 180 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS T x 78 x 130 Obudowa ABS Pokrywa przezroczysta ABS T x 78 x 180 Obudowa ABS Pokrywa przezroczysta ABS T-FSH x 78 x 130 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami ABS T-FSH x 78 x 180 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami EKPVT x 38 Płyta montażowa (stal ocynkowana) EKV x 35 Szyna DIN 35 EKV x 335 Szyna DIN 35 EKPZR x 78 x 50 Nadstawka (50 mm) ø4.x ø ø5.x11 1 Rysunki CAD dostępne na stronie
7 SOLID PC/ABS x 78 PC: IP 66/IP 67, IK 08/IK 09 ABS: IP 66/IP 67, IK 08 Zawiera: podstawę ze śrubami do płyty montażowej/ szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. PC G x 78 x 130 Obudowa PC Pokrywa szara PC G-3FSH x 78 x 130 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC T x 78 x 130 Obudowa PC Pokrywa przezroczysta PC T-3FSH x 78 x 130 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami ABS G x 78 x 130 Obudowa ABS Pokrywa szara ABS G-3FSH x 78 x 130 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS T x 78 x 130 Obudowa ABS Pokrywa przezroczysta ABS T-3FSH x 78 x 130 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami EKTVT x 38 Płyta montażowa (stal ocynkowana) EKV x 35 Szyna DIN 35 EKV x 500 Szyna DIN 35 EKTZR x 78 x 50 Nadstawka (50 mm) ø7 ø ø4.5x ø5.x Rysunki CAD dostępne na stronie 13
8 SOLID PC/ABS x 378 PC: IP 66/IP 67, IK 08/IK 09 ABS: IP 66/IP 67, IK 08 Zawiera: podstawę ze śrubami do płyty montażowej/ szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. PC G x 378 x 180 Obudowa PC Pokrywa szara PC G-3FSH x 378 x 180 Obudowa PC, IP 65 Pokrywa szara z zawiasami PC T x 378 x 180 Obudowa PC Pokrywa przezroczysta PC T-3FSH x 378 x 180 Obudowa PC, IP 65 Pokrywa przezroczysta z zawiasami ABS G x 378 x 180 Obudowa ABS Pokrywa szara ABS G-3FSH x 378 x 180 Obudowa ABS, IP 65 Pokrywa szara z zawiasami ABS T x 378 x 180 Obudowa ABS Pokrywa przezroczysta ABS T-3FSH x 378 x 180 Obudowa ABS, IP 65 Pokrywa przezroczysta z zawiasami EKUVT x 338 Płyta montażowa (stal ocynkowana) EKV x 335 Szyna DIN 35 EKUZR x 378 x 50 Nadstawka (50 mm) ø7 165 ø5.x Rysunki CAD dostępne na stronie
9 AKCESORIA Symbol Kod Opis Płyty montażowe (stal ocynkowana, grubość płyty 1,5 mm) EKHVT x 148 EKJVT x 148 EKMVT x 148 EKOVT x 38 EKPVT x 38 EKTVT x 38 EKUVT x 338 Płyty montażowe do liczników EKPVM x 38 Metalowa EKPVMP x 38 Poliestrowa M6x Śruba montażowa Szyny montażowe DIN-35 (stal ocynkowana, wysokość szyny 7,5 mm) EKV x 160 EKV x 35 EKV x 335 EKV x 500 Elementy do montażu szyn DIN MSM PT 5x Śruba montażowa MB Wsporniki szyny DIN szt. Konstrukcja wsporcza szyn DIN MS PROF Profil do montażu szyn DIN MS PROF Profil do montażu szyn DIN MS PROF Profil do montażu szyn DIN MS PROF Profil do montażu szyn DIN EKT PROF Szyna zacisków Nadstawki (Poliwęglan, uszczelki PUR, śruby mocujące) EKJZR x 188 x 50 EKMZR x 188 x 50 EKOZR x 78 x 50 EKPZR x 78 x 50 EKTZR x 78 x 50 EKUZR x 378 x 50 Płyty czołowe do aparatury modułowej FP x 190 1x1 mod. FP x 80 1x1 mod. FP1x x 80 x1 mod. FP1x x 380 x1 mod. FP1x x 380 3x1 mod. FP1x x 560 3x1 mod. Wsporniki płyt czołowych FP oraz zaciski PE/N MB FP Wsporniki płyty czołowej szt. MB FP Wsporniki płyty czołowej szt. MB Zaślepka niewykorzystanego miejsca na aparaturę modułową dla 1 modułów 1 mod.= 17,5mm MB 6069SET Zaciski PE/N Zestaw MS BAR CLAMP 4713 Zacisk przyłączeniowy 5mm² do szyny PEN MR Zacisk przyłączeniowy 35mm² do szyny PEN Płyty czołowe z poliwęglanu do aparatury modułowej FX FP x 190 1x8 mod. FX FP x 80 1x1 mod. FX FP * x 80 x1 mod. FX FP 3* x 80 3x1 mod. 15

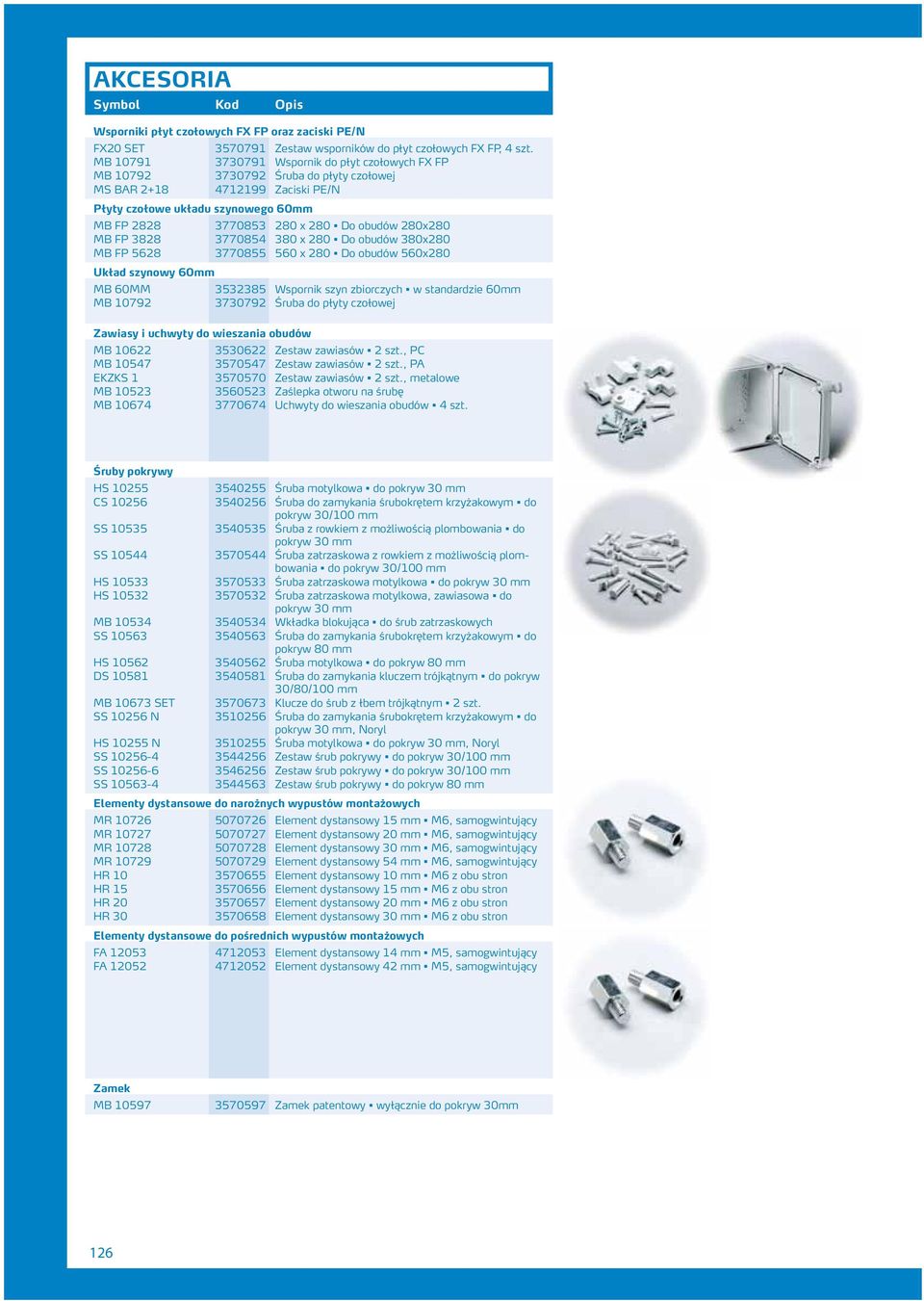

10 AKCESORIA Symbol Kod Opis Wsporniki płyt czołowych FX FP oraz zaciski PE/N FX0 SET Zestaw wsporników do płyt czołowych FX FP, 4 szt. MB Wspornik do płyt czołowych FX FP MB Śruba do płyty czołowej MS BAR Zaciski PE/N Płyty czołowe układu szynowego 60mm MB FP x 80 Do obudów 80x80 MB FP x 80 Do obudów 380x80 MB FP x 80 Do obudów 560x80 Układ szynowy 60mm MB 60MM Wspornik szyn zbiorczych w standardzie 60mm MB Śruba do płyty czołowej Zawiasy i uchwyty do wieszania obudów MB Zestaw zawiasów szt., PC MB Zestaw zawiasów szt., PA EKZKS Zestaw zawiasów szt., metalowe MB Zaślepka otworu na śrubę MB Uchwyty do wieszania obudów 4 szt. Śruby pokrywy HS Śruba motylkowa do pokryw 30 mm CS Śruba do zamykania śrubokrętem krzyżakowym do pokryw 30/100 mm SS Śruba z rowkiem z możliwością plombowania do pokryw 30 mm SS Śruba zatrzaskowa z rowkiem z możliwością plombowania do pokryw 30/100 mm HS Śruba zatrzaskowa motylkowa do pokryw 30 mm HS Śruba zatrzaskowa motylkowa, zawiasowa do pokryw 30 mm MB Wkładka blokująca do śrub zatrzaskowych SS Śruba do zamykania śrubokrętem krzyżakowym do pokryw 80 mm HS Śruba motylkowa do pokryw 80 mm DS Śruba do zamykania kluczem trójkątnym do pokryw 30/80/100 mm MB SET Klucze do śrub z łbem trójkątnym szt. SS 1056 N Śruba do zamykania śrubokrętem krzyżakowym do pokryw 30 mm, Noryl HS 1055 N Śruba motylkowa do pokryw 30 mm, Noryl SS Zestaw śrub pokrywy do pokryw 30/100 mm SS Zestaw śrub pokrywy do pokryw 30/100 mm SS Zestaw śrub pokrywy do pokryw 80 mm Elementy dystansowe do narożnych wypustów montażowych MR Element dystansowy 15 mm M6, samogwintujący MR Element dystansowy 0 mm M6, samogwintujący MR Element dystansowy 30 mm M6, samogwintujący MR Element dystansowy 54 mm M6, samogwintujący HR Element dystansowy 10 mm M6 z obu stron HR Element dystansowy 15 mm M6 z obu stron HR Element dystansowy 0 mm M6 z obu stron HR Element dystansowy 30 mm M6 z obu stron Elementy dystansowe do pośrednich wypustów montażowych FA Element dystansowy 14 mm M5, samogwintujący FA Element dystansowy 4 mm M5, samogwintujący Zamek MB Zamek patentowy wyłącznie do pokryw 30mm 16

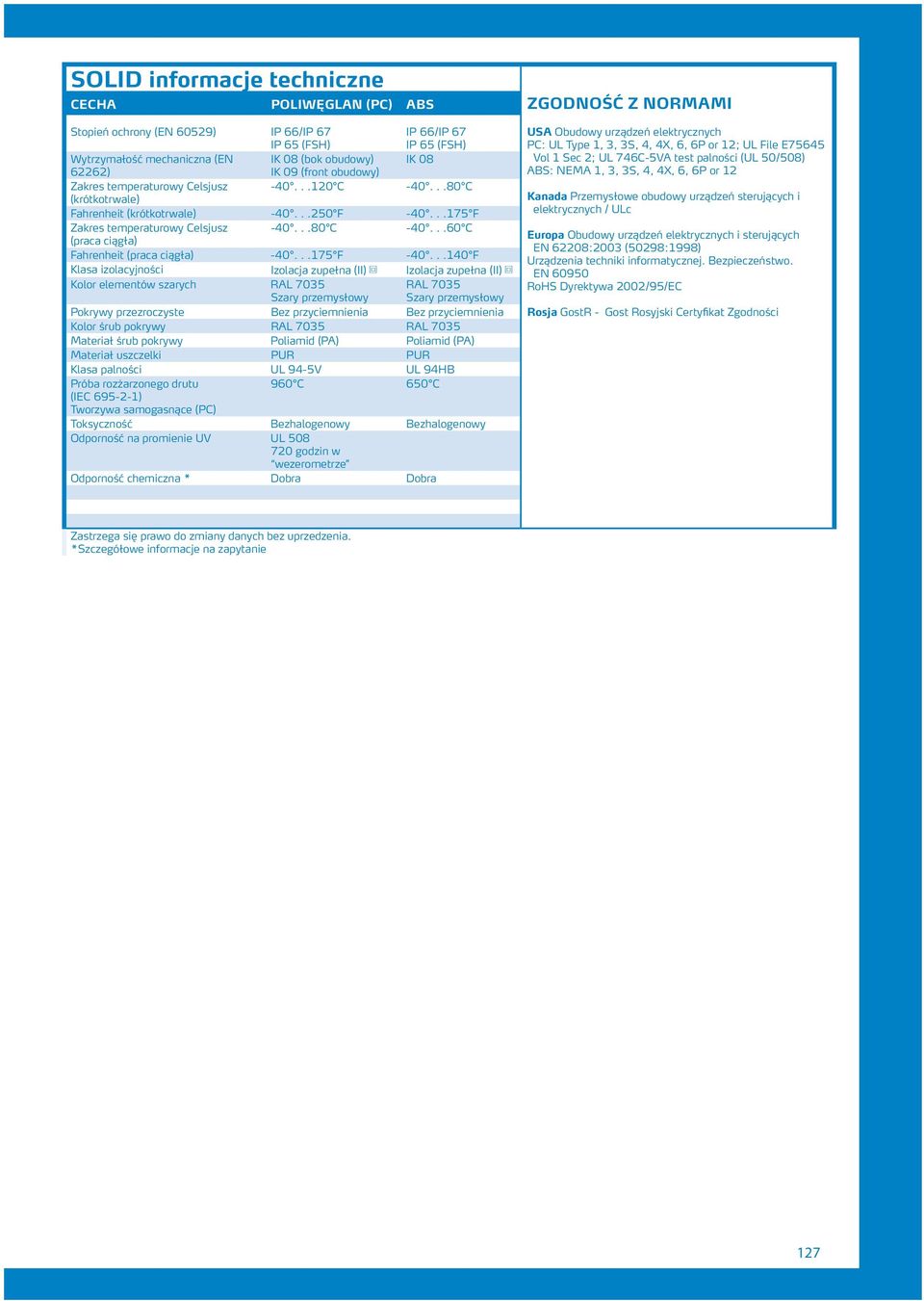

11 SOLID informacje techniczne CECHA POLIWĘGLAN (PC) ABS Stopień ochrony (EN 6059) IP 66/IP 67 IP 65 (FSH) IP 66/IP 67 IP 65 (FSH) Wytrzymałość mechaniczna (EN IK 08 (bok obudowy) IK 08 66) IK 09 (front obudowy) Zakres temperaturowy Celsjusz C C (krótkotrwale) Fahrenheit (krótkotrwale) F F Zakres temperaturowy Celsjusz C C (praca ciągła) Fahrenheit (praca ciągła) F F Klasa izolacyjności Izolacja zupełna (II) B Izolacja zupełna (II) B Kolor elementów szarych RAL 7035 RAL 7035 Szary przemysłowy Szary przemysłowy Pokrywy przezroczyste Bez przyciemnienia Bez przyciemnienia Kolor śrub pokrywy RAL 7035 RAL 7035 Materiał śrub pokrywy Poliamid (PA) Poliamid (PA) Materiał uszczelki PUR PUR Klasa palności UL 94-5V UL 94HB Próba rozżarzonego drutu 960 C 650 C (IEC ) Tworzywa samogasnące (PC) Toksyczność Bezhalogenowy Bezhalogenowy Odporność na promienie UV UL godzin w wezerometrze Odporność chemiczna * Dobra Dobra ZGODNOŚĆ Z NORMAMI USA urządzeń elektrycznych PC: UL Type 1, 3, 3S, 4, 4X, 6, 6P or 1; UL File E75645 Vol 1 Sec ; UL 746C-5VA test palności (UL 50/508) ABS: NEMA 1, 3, 3S, 4, 4X, 6, 6P or 1 Kanada Przemysłowe obudowy urządzeń sterujących i elektrycznych / ULc Europa urządzeń elektrycznych i sterujących EN 608:003 (5098:1998) Urządzenia techniki informatycznej. Bezpieczeństwo. EN RoHS Dyrektywa 00/95/EC Rosja GostR - Gost Rosyjski Certyfikat Zgodności Zastrzega się prawo do zmiany danych bez uprzedzenia. *Szczegółowe informacje na zapytanie 17
12 FIBOX rozwiązania do trudnych warunków przemysłowych 18
13 Fibox MCE MCE to obudowy aparatury modułowej wykorzystywane w automatyce i rozdziale energii. Dzięki przetłoczeniom metrycznym możliwe jest wprowadzanie do nich przewodów ze wszystkich stron. mogą być łączone w zestawy. Standardowo produkowane są na 5, 9, 14, 8 oraz 4 moduły obudowy większe dostępne na zapytanie. MCE Regulowana głębokość Możliwość wprowadzenia Zgodność z RoHS oraz montażu szyny DIN kilku kabli przez brak halogenów jedną dławnicę 19
14 Fibox MCE PRZESTRONNOŚĆ UŁATWIA POŁĄCZENIA Usytuowanie zacisków PE oraz N zapewnia odpowiednią ilość miejsca do dokonywania połączeń. Szyny DIN oddalone są od dna obudowy, co umożliwia przeprowadzanie pod nimi przewodów. Odległość szyny DIN od dna obudowy jest regulowana. W dnie obudowy umieszczono przetłoczenia umożliwiające wprowadzenie przewodów ułożonych w tynku. RÓŻNE SPOSOBY WPROWADZANIA PRZEWODÓW Przepusty Multi-FEM, rozmiar M50, umożliwiają szybkie wprowadzanie do obudowy kilku przewodów (3 x Ø 6-10 mm, 3 x Ø mm ) z zapewnieniem stopnia ochrony IP 65. W obudowach dla 14 modułów i większych możliwe jest stosowanie płytek przepustowych pełnych, gwintowanych lub membranowych. Dzięki przetłoczeniom można wprowadzać do obudowy przewody z pięciu stron. Wszystkie przetłoczenia wykonane są w standardzie metrycznym. INNE ZALETY Wspornik zacisków PEN 6,5x10 mm może być zapinany również na szynie DIN Dodatkowe wypusty montażowe umożliwiają poprzeczny montaż szyn DIN. można mocować na ścianie bezpośrednio przy pomocy otworów w podstawie lub z wykorzystaniem specjalnych uchwytów (FP 617 i FP 618). Do wprowadzania przewodów stosować można standardowe płytki boczne z przetłoczeniami do dławnic Możliwe jest użycie maskownicy na cały rząd aparatury oraz montaż pod nią aparatów niemodułowych Dzięki gładkim ściankom oraz przetłoczeniom M0 możliwe jest wzajemne łączenie obudów mogą być instalowane bezpośrednio na puszkach wtynkowych. Wprowadzanie przewodów odbywa się wtedy poprzez specjalnie przygotowane w dnie obudowy przetłoczenia. 130
15 MCE PC 5 00 x 116 PC: IP 65, IK 08 Zawiera: obudowę aparatury modułowej z uszczelką TPE i zamontowaną szyną DIN, dwie szyny zaciskowe PEN 10mm², Multi-FEM i dławnice membranowe FEM, tabliczkę opisową, zaślepki otworów do montażu na ścianie i instrukcję montażu. MCE PC 5 MF/M x 116 x 105 Obudowa ap. modułowej PC, 5 mod. FP Uchwyty do wieszania obudów Pojedyncze FP Uchwyty do wieszania obudów Podwójne M0 M5/M KN 4.8x9.5 M KN.9x9.5 KN.9x9.5 KN.9x KN 4.8x9.5 KN 4.8x M50/M3 MF Rysunki CAD dostępne na stronie 131

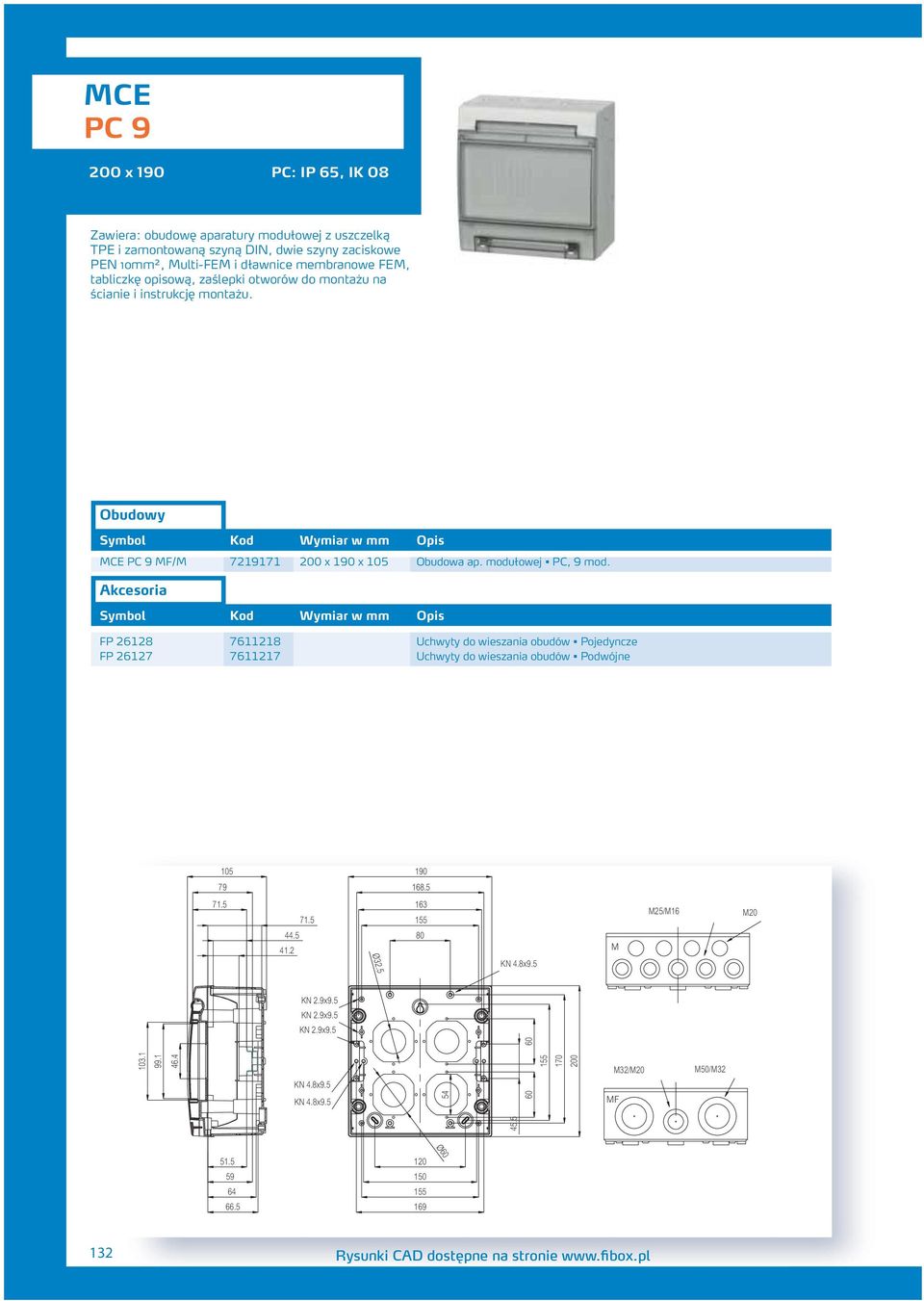

16 Ø60 MCE PC 9 00 x 190 PC: IP 65, IK 08 Zawiera: obudowę aparatury modułowej z uszczelką TPE i zamontowaną szyną DIN, dwie szyny zaciskowe PEN 10mm², Multi-FEM i dławnice membranowe FEM, tabliczkę opisową, zaślepki otworów do montażu na ścianie i instrukcję montażu. MCE PC 9 MF/M x 190 x 105 Obudowa ap. modułowej PC, 9 mod. FP Uchwyty do wieszania obudów Pojedyncze FP Uchwyty do wieszania obudów Podwójne KN 4.8x9.5 M M5/M16 M0 Ø3.5 KN.9x9.5 KN.9x9.5 KN.9x KN 4.8x9.5 KN 4.8x MF M3/M0 M50/M Rysunki CAD dostępne na stronie
17 MCE PC x 306 PC: IP 65, IK 08 Zawiera: obudowę aparatury modułowej z uszczelką TPE i zamontowaną szyną DIN, dwie szyny zaciskowe PEN 10mm², xmulti-fem i dławnice membranowe FEM, tabliczkę opisową, zaślepki otworów do montażu na ścianie i instrukcję montażu. MCE PC 14 MF/M x 306 x 145 Obudowa ap. modułowej PC, 14 mod. MCE PC 14 MF/FL x 306 x 145 Obudowa ap. modułowej PC, 14 mod. FP A x 139 Panel czołowy MCE 14-4 FP Uchwyty do wieszania obudów Pojedyncze FP Uchwyty do wieszania obudów Podwójne M0 M0 M16 M0 M0 M16 M3/M0 M5/M16 M5/M M M KN 4.8x M0 M0 M50/M3 M40/M M50/M5 MF M5?60?3.5 FIBOX EK FLANGE SIZE FL FIBOX EK FLANGE SIZE M3 Rysunki CAD dostępne na stronie 133
18 MCE PC x 306 PC: IP 65, IK 08 Zawiera: obudowę aparatury modułowej z uszczelką TPE i zamontowanymi szynami DIN, trzy szyny zaciskowe PEN 10mm², 3xMulti-FEM i dławnice membranowe FEM, tabliczki opisowe, zaślepki otworów do montażu na ścianie i instrukcję montażu. MCE PC 8 MF/M x 306 x 145 Obudowa ap. modułowej PC, 8 mod. MCE PC 8 MF/FL x 306 x 145 Obudowa ap. modułowej PC, 8 mod. FP A x 139 Panel czołowy MCE 14-4 FP Uchwyty do wieszania obudów Pojedyncze FP Uchwyty do wieszania obudów Podwójne KN 4.8x M0 M50/M5 M0 M0 M0 M16 M0 M MF M0 M16 M3/M0 M50/M3 M40/M5 M5/M16 M5/M16 M M FL FIBOX EK FLANGE SIZE M Ø60 Ø3.5 FIBOX EK FLANGE SIZE Rysunki CAD dostępne na stronie
19 MCE PC x 306 PC: IP 65, IK 08 Zawiera: obudowę aparatury modułowej z uszczelką TPE i zamontowanymi szynami DIN, trzy szyny zaciskowe PEN 10mm², 3xMulti-FEM i dławnice membranowe FEM, tabliczki opisowe, zaślepki otworów do montażu na ścianie i instrukcję montażu. MCE PC 4 MF/M x 306 x 145 Obudowa ap. modułowej PC, 4 mod MCE PC 4 MF/FL x 306 x 145 Obudowa ap. modułowej PC, 4 mod. FP A x 139 Panel czołowy MCE 14-4 FP Uchwyty do wieszania obudów Pojedyncze FP Uchwyty do wieszania obudów Podwójne KN 4.8x M0 M50/M5 M0 M16 M0 M MF M0 M0 M0 M16 M5/M16 M3/M0 M5/M16 M0 M50/M3 M40/M FL M5 FIBOX EK FLANGE SIZE M Ø60 FIBOX EK FLANGE SIZE Ø3.5 Rysunki CAD dostępne na stronie 135
20 AKCESORIA Symbol Kod Opis Płyta czołowa (aluminiowa, dla MCE 14-4) FP A x 139 MCE 14-4 Montaż naścienny i zamykanie FP Uchwyty do wieszania obudów Pojedyncze FP Uchwyty do wieszania obudów Podwójne MB 6146 SET Zestaw do zamykania na kłódkę Paski opisowe i kieszonki MB Pasek opisowy do MCE 5 MB Kieszonka na pasek opisowy do MCE 5 MB Pasek opisowy do MCE 9 MB Kieszonka na pasek opisowy do MCE 9 MB Pasek opisowy do MCE 14-4 MB Kieszonka na pasek opisowy do MCE 14-4 Zaciski przyłączeniowe do szyny PEN MS BAR CLAMP 4713 Zacisk przyłączeniowy 5mm² do szyny PEN MR Zacisk przyłączeniowy 35mm² do szyny PEN Zatyczki ozdobne z poliamidu DP Zatyczka ozdobna do śruby pokrywy Szara DPS Zatyczka ozdobna do śruby pokrywy Szara, zestaw 40 szt Zaślepka MB Zaślepka niewykorzystanego miejsca na aparaturę modułową dla 1 modułów 1 mod.= 17,5mm MCE informacje techniczne CECHA POLIWĘGLAN (PC) ZGODNOŚĆ Z NORMAMI Stopień ochrony (EN 6059) IP 65 USA urządzeń elektrycznych Wytrzymałość mechaniczna (EN IK 08 PC: NEMA 1, 3, 3S, 1 or 13; UL 746C-5VA test palności 66) Zakres temperaturowy Celsjusz C (UL 50/508) (krótkotrwale) Fahrenheit (krótkotrwale) F Kanada Przemysłowe obudowy urządzeń sterujących i elektrycznych / ULc Zakres temperaturowy Celsjusz C Europa urządzeń elektrycznych i sterujących (praca ciągła) EN 608:003 (5098:1998) Fahrenheit (praca ciągła) F Urządzenia techniki informatycznej. Bezpieczeństwo. Klasa izolacyjności Izolacja zupełna (II) B EN Kolor elementów szarych RAL 7035 Szary przemysłowy RoHS Dyrektywa 00/95/EC Pokrywy przezroczyste Przyciemniane Rosja GostR - Gost Rosyjski Certyfikat Zgodności Kolor śrub pokrywy RAL 7035 Materiał śrub pokrywy Poliamid (PA) Materiał uszczelki TPE (elastomer termoplastyczny) Klasa palności UL 94-5V Próba rozżarzonego drutu 960 C (IEC ) Tworzywa samogasnące (PC) Toksyczność Bezhalogenowy Odporność na promienie UV UL godzin w wezerometrze Odporność chemiczna * Dobra Zastrzega się prawo do zmiany danych bez uprzedzenia. *Szczegółowe informacje na zapytanie 136
21 Fibox EK System EK jest idealnym rozwiązaniem do zabudowy aparatury zarówno w pojedynczych obudowach, jak i w zestawach złożonych z większej liczby obudów. Łączenie obudów możliwe jest dzięki przetłoczeniom bocznym w podstawach obudów. EK Możliwość łączenia Duży wybór akcesoriów Zgodność z RoHS oraz obudów brak halogenów 137
22 Fibox EK Symbol zamówieniowy EKHA EKHS Wymiary podstawy mm 190 x 190 x x 190 x100 Podstawy oznaczone kolorem szarym mają głębokość mm, pozostałe 100 mm. Cyfry na podstawie oznaczają rozmiar przetłoczenia. EKJB 80 x 190 x 100 EKMB 380 x 190 x 100 EKMR 380 x 190 x 100 EKOE 80 x 80 x 100 EKPE 380 x 80 x 100 EKPG 380 x 80 x 100 EKPK 380 x 80 x EKPL 380 x 80 x EKTH 560 x 80 x 100 EKUH 560 x 80 x EKUM 560 x 80 x EKUN 560 x 80 x EKWH 760 x 560 x Przyklady montazu kompletnych obudów Podstawa: EKJB 80x190x100 Płyta montażowa: EKJVT 38x148 Nadstawka: 78x188x50 Pokrywa z zawiasami: EKJ 30-G-FSH 80x190x30 Podstawa: EKOE 80x80x100 Płyta czołowa: FP 1x Nadstawka: EKOZR 80x80x50 Pokrywa: EKO 80-T 80x80x80 Śruby CS 1056 x 4
23 EK EKH 190 x 190 PC: IP 66/IP 67, IK 08/IK 09 FSH: IP 65, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. EKHA 130 G x 190 x 130 Obudowa PC Pokrywa szara EKHA 180 G x 190 x 180 Obudowa PC Pokrywa szara EKHA 130 G-FSH x 190 x 130 Obudowa PC Pokrywa szara z zawiasami EKHA 180 G-FSH x 190 x 180 Obudowa PC Pokrywa szara z zawiasami EKHA 130 T x 190 x 130 Obudowa PC Pokrywa przezroczysta EKHA 180 T x 190 x 180 Obudowa PC Pokrywa przezroczysta EKHA 130 T-FSH x 190 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKHA 180 T-FSH x 190 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKHS 130 G x 190 x 130 Obudowa PC Pokrywa szara EKHS 180 G x 190 x 180 Obudowa PC Pokrywa szara EKHS 130 G-FSH x 190 x 130 Obudowa PC Pokrywa szara z zawiasami EKHS 180 G-FSH x 190 x 180 Obudowa PC Pokrywa szara z zawiasami EKHS 130 T x 190 x 130 Obudowa PC Pokrywa przezroczysta EKHS 180 T x 190 x 180 Obudowa PC Pokrywa przezroczysta EKHS 130 T-FSH x 190 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKHS 180 T-FSH x 190 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKHA x 190 x 100 Podstawa PC 4 przetłoczenia wlk. 1 EKHS x 190 x 100 Podstawa PC 1 przetłoczenie wlk. 1 EKH 30-G x 190 x 30 Pokrywa PC Szara EKH 80-G x 190 x 80 Pokrywa PC Szara EKH 30-T x 190 x 30 Pokrywa PC Przezroczysta EKH 80-T x 190 x 80 Pokrywa PC Przezroczysta EKHVT x 148 Płyta montażowa (stal ocynkowana) EKV x 160 Szyna DIN ø HA ø4.x10 1 ø5.x11 HS Rysunki CAD dostępne na stronie 139
24 EK EKJ 80 x 190 PC: IP 66/IP 67, IK 08/IK 09 FSH: IP 65, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. EKJB 130 G x 190 x 130 Obudowa PC Pokrywa szara EKJB 180 G x 190 x 180 Obudowa PC Pokrywa szara EKJB 130 G-FSH x 190 x 130 Obudowa PC Pokrywa szara z zawiasami EKJB 180 G-FSH x 190 x 180 Obudowa PC Pokrywa szara z zawiasami EKJB 130 T x 190 x 130 Obudowa PC Pokrywa przezroczysta EKJB 180 T x 190 x 180 Obudowa PC Pokrywa przezroczysta EKJB 130 T-FSH x 190 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKJB 180 T-FSH x 190 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKJB x 190 x 100 Podstawa PC przetłoczenia wlk. 1 + przetłoczenia wlk. EKJ 30-G x 190 x 30 Pokrywa PC Szara EKJ 80-G x 190 x 80 Pokrywa PC Szara EKJ 30-T x 190 x 30 Pokrywa PC Przezroczysta EKJ 80-T x 190 x 80 Pokrywa PC Przezroczysta EKJVT x 148 Płyta montażowa (stal ocynkowana) EKV x 160 Szyna DIN 35 EKV x 35 Szyna DIN 35 EKJZR x 188 x 50 Nadstawka (50 mm) ø JB ø4.x ø5.x Rysunki CAD dostępne na stronie
25 EK EKM 380 x 190 PC: IP 66/IP 67, IK 08/IK 09 FSH: IP 65, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. EKMB 130 G x 190 x 130 Obudowa PC Pokrywa szara EKMB 180 G x 190 x 180 Obudowa PC Pokrywa szara EKMB 130 G-FSH x 190 x 130 Obudowa PC Pokrywa szara z zawiasami EKMB 180 G-FSH x 190 x 180 Obudowa PC Pokrywa szara z zawiasami EKMB 130 T x 190 x 130 Obudowa PC Pokrywa przezroczysta EKMB 180 T x 190 x 180 Obudowa PC Pokrywa przezroczysta EKMB 130 T-FSH x 190 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKMB 180 T-FSH x 190 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKMR 130 G x 190 x 130 Obudowa PC Pokrywa szara EKMR 180 G x 190 x 180 Obudowa PC Pokrywa szara EKMR 130 G-FSH x 190 x 130 Obudowa PC Pokrywa szara z zawiasami EKMR 180 G-FSH x 190 x 180 Obudowa PC Pokrywa szara z zawiasami EKMR 130 T x 190 x 130 Obudowa PC Pokrywa przezroczysta EKMR 180 T x 190 x 180 Obudowa PC Pokrywa przezroczysta EKMR 130 T-FSH x 190 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKMR 180 T-FSH x 190 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKMB x 190 x 100 Podstawa PC przetłoczenia wlk. 1 + przetłoczenia wlk. EKMR x 190 x 100 Podstawa PC 1 przetłoczenie wlk. EKM 30-T x 190 x 30 Pokrywa PC Przezroczysta EKM 80-T x 190 x 80 Pokrywa PC Przezroczysta EKM 30-G x 190 x 30 Pokrywa PC Szara EKM 80-G x 190 x 80 Pokrywa PC Szara EKMVT x 148 Płyta montażowa (stal ocynkowana) EKV x 160 Szyna DIN 35 EKV x 335 Szyna DIN 35 EKMZR x 188 x 50 Nadstawka (50 mm) ø MB ø4.x10 ø5.x11 MR Rysunki CAD dostępne na stronie 141
26 EK EKO 80 x 80 PC: IP 66/IP 67, IK 08/IK 09 FSH: IP 65, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. EKOE 130 G x 80 x 130 Obudowa PC Pokrywa szara EKOE 180 G x 80 x 180 Obudowa PC Pokrywa szara EKOE 130 G-FSH x 80 x 130 Obudowa PC Pokrywa szara z zawiasami EKOE 180 G-FSH x 80 x 180 Obudowa PC Pokrywa szara z zawiasami EKOE 130 T x 80 x 130 Obudowa PC Pokrywa przezroczysta EKOE 180 T x 80 x 180 Obudowa PC Pokrywa przezroczysta EKOE 130 T-FSH x 80 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKOE 180 T-FSH x 80 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKOE x 80 x 100 Podstawa PC 4 przetłoczenia wlk. EKO 30-G x 80 x 30 Pokrywa PC Szara EKO 80-G x 80 x 80 Pokrywa PC Szara EKO 30-T x 80 x 30 Pokrywa PC Przezroczysta EKO 80-T x 80 x 80 Pokrywa PC Przezroczysta EKOVT x 38 Płyta montażowa (stal ocynkowana) EKV x 35 Szyna DIN 35 EKOZR x 78 x 50 Nadstawka (50 mm) ø OE ø4.x10 5 ø5.x Rysunki CAD dostępne na stronie
27 EK EKPE, EKPG 380 x 80 PC: IP 66/IP 67, IK 08/IK 09 FSH: IP 65, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. EKPE 130 G x 80 x 130 Obudowa PC Pokrywa szara EKPE 180 G x 80 x 180 Obudowa PC Pokrywa szara EKPE 130 G-FSH x 80 x 130 Obudowa PC Pokrywa szara z zawiasami EKPE 180 G-FSH x 80 x 180 Obudowa PC Pokrywa szara z zawiasami EKPE 130 T x 80 x 130 Obudowa PC Pokrywa przezroczysta EKPE 180 T x 80 x 180 Obudowa PC Pokrywa przezroczysta EKPE 130 T-FSH x 80 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKPE 180 T-FSH x 80 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKPG 130 G x 80 x 130 Obudowa PC Pokrywa szara EKPG 180 G x 80 x 180 Obudowa PC Pokrywa szara EKPG 130 G-FSH x 80 x 130 Obudowa PC Pokrywa szara z zawiasami EKPG 180 G-FSH x 80 x 180 Obudowa PC Pokrywa szara z zawiasami EKPG 130 T x 80 x 130 Obudowa PC Pokrywa przezroczysta EKPG 180 T x 80 x 180 Obudowa PC Pokrywa przezroczysta EKPG 130 T-FSH x 80 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKPG 180 T-FSH x 80 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKPE x 80 x 100 Podstawa PC 4 przetłoczenia wlk. EKPG x 80 x 100 Podstawa PC przetłoczenia wlk przetłoczenia wlk. EKP 30-G x 80 x 30 Pokrywa PC Szara EKP 80-G x 80 x 80 Pokrywa PC Szara EKP 30-T x 80 x 30 Pokrywa PC Przezroczysta EKP 80-T x 80 x 80 Pokrywa PC Przezroczysta EKPVT x 38 Płyta montażowa (stal ocynkowana) EKV x 35 Szyna DIN 35 EKV x 335 Szyna DIN 35 EKPZR x 78 x 50 Nadstawka (50 mm) ø11.4 ø7.1 PE / /57 ø4.x10 1 ø5.x11 PG Rysunki CAD dostępne na stronie 143
28 EK EKPK, EKPL 380 x 80 PC: IP 66/IP 67, IK 08/IK 09 FSH: IP 65, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. EKPK 180 G x 80 x 180 Obudowa PC Pokrywa szara EKPK 30 G x 80 x 30 Obudowa PC Pokrywa szara EKPK 180 G-FSH x 80 x 180 Obudowa PC Pokrywa szara z zawiasami EKPK 30 G-FSH x 80 x 30 Obudowa PC Pokrywa szara z zawiasami EKPK 180 T x 80 x 180 Obudowa PC Pokrywa przezroczysta EKPK 30 T x 80 x 30 Obudowa PC Pokrywa przezroczysta EKPK 180 T-FSH x 80 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKPK 30 T-FSH x 80 x 30 Obudowa PC Pokrywa przezroczysta z zawiasami EKPL 180 G x 80 x 180 Obudowa PC Pokrywa szara EKPL 30 G x 80 x 30 Obudowa PC Pokrywa szara EKPL 180 G-FSH x 80 x 180 Obudowa PC Pokrywa szara z zawiasami EKPL 30 G-FSH x 80 x 30 Obudowa PC Pokrywa szara z zawiasami EKPL 180 T x 80 x 180 Obudowa PC Pokrywa przezroczysta EKPL 30 T x 80 x 30 Obudowa PC Pokrywa przezroczysta EKPL 180 T-FSH x 80 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKPL 30 T-FSH x 80 x 30 Obudowa PC Pokrywa przezroczysta z zawiasami EKPK x 80 x Podstawa PC 3 przetłoczenia wlk. + 1 przetłoczenie wlk. 3 EKPL x 80 x Podstawa PC przetłoczenia wlk. + przetłoczenia wlk. 3 EKP 30-G x 80 x 30 Pokrywa PC Szara EKP 80-G x 80 x 80 Pokrywa PC Szara EKP 30-T x 80 x 30 Pokrywa PC Przezroczysta EKP 80-T x 80 x 80 Pokrywa PC Przezroczysta EKPVT x 38 Płyta montażowa (stal ocynkowana) EKV x 35 Szyna DIN 35 EKV x 335 Szyna DIN 35 EKPZR x 78 x 50 Nadstawka (50 mm) ø PK ø4.x10 ø5.x11 3 PL Rysunki CAD dostępne na stronie
29 EK EKT 560 x 80 PC: IP 66/IP 67, IK 08/IK 09 FSH: IP 65, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. EKTH 130 G x 80 x 130 Obudowa PC Pokrywa szara EKTH 130 G-3FSH x 80 x 130 Obudowa PC Pokrywa szara z zawiasami EKTH 130 T x 80 x 130 Obudowa PC Pokrywa przezroczysta EKTH 130 T-3FSH x 80 x 130 Obudowa PC Pokrywa przezroczysta z zawiasami EKTH x 80 x 100 Podstawa PC 6 przetłoczeń wlk. EKT 30-G x 80 x 30 Pokrywa PC Szara EKT 30-T x 80 x 30 Pokrywa PC Przezroczysta EKTVT x 38 Płyta montażowa (stal ocynkowana) EKV x 35 Szyna DIN 35 EKV x 500 Szyna DIN 35 EKTZR x 78 x 50 Nadstawka (50 mm) ø TH ø4.5x10 ø5.x Rysunki CAD dostępne na stronie 145
30 EK EKU 560 x 380 PC: IP 66/IP 67, IK 08/IK 09 FSH: IP 65, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką PUR i śrubami poliamidowymi. EKUH 180 G x 380 x 180 Obudowa PC Pokrywa szara EKUH 180 G-3FSH x 380 x 180 Obudowa PC Pokrywa szara z zawiasami EKUH 180 T x 380 x 180 Obudowa PC Pokrywa przezroczysta EKUH 180 T-3FSH x 380 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKUM 180 G x 380 x 180 Obudowa PC Pokrywa szara EKUM 180 G-3FSH x 380 x 180 Obudowa PC Pokrywa szara z zawiasami EKUM 180 T x 380 x 180 Obudowa PC Pokrywa przezroczysta EKUM 180 T-3FSH x 380 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKUN 180 G x 380 x 180 Obudowa PC Pokrywa szara EKUN 180 G-3FSH x 380 x 180 Obudowa PC Pokrywa szara z zawiasami EKUN 180 T x 380 x 180 Obudowa PC Pokrywa przezroczysta EKUN 180 T-3FSH x 380 x 180 Obudowa PC Pokrywa przezroczysta z zawiasami EKUM x 380 x Podstawa PC 5 przetłoczeń wlk. + 1 przetłoczenie wlk. 3 EKUH x 380 x Podstawa PC 6 przetłoczeń wlk. EKUN x 380 x Podstawa PC 4 przetłoczenia wlk. + przetłoczenia wlk. 3 EKU 30-G x 380 x 30 Pokrywa PC Szara EKU 30-T x 380 x 30 Pokrywa PC Przezroczysta EKUVT x 338 Płyta montażowa (stal ocynkowana) EKV x 335 Szyna DIN 35 EKUZR x 378 x 50 Nadstawka (50 mm) ø UH UM ø5.x11 10 UN Rysunki CAD dostępne na stronie
31 EK EKW 760 x 560 PC: IP 66, IK 08/IK 09 Zawiera: podstawę z przetłoczeniami do łączenia, śruby do płyty montażowej oraz pokrywę z uszczelką EPDM i śrubami poliamidowymi. EKWH 50 G x 560 x 50 Obudowa PC Pokrywa szara EKWH x 560 x Podstawa PC 8 przetłoczeń wlk. EKW 100-G x 560 x 100 Pokrywa Szara EKUVT x 338 Płyta montażowa (stal ocynkowana) WH ø5.x Rysunki CAD dostępne na stronie 147
32 AKCESORIA Symbol Kod Opis Płyty montażowe (stal ocynkowana, grubość płyty 1,5 mm) EKHVT x 148 EKJVT x 148 EKMVT x 148 EKOVT x 38 EKPVT x 38 EKTVT x 38 EKUVT x 338 Płyty montażowe do liczników EKPVM x 38 Metalowa EKPVMP x 38 Poliestrowa M6x Śruba montażowa Szyny montażowe DIN-35 (stal ocynkowana, wysokość szyny 7,5 mm) EKV x 160 EKV x 35 EKV x 335 EKV x 500 Elementy do montażu szyn DIN MSM PT 5x Śruba montażowa MB Wsporniki szyny DIN szt. Konstrukcja wsporcza szyn DIN MS PROF Profil do montażu szyn DIN MS PROF Profil do montażu szyn DIN MS PROF Profil do montażu szyn DIN MS PROF Profil do montażu szyn DIN EKT PROF Szyna zacisków Nadstawki (Poliwęglan, uszczelki PUR, śruby mocujące) EKJZR x 188 x 50 EKMZR x 188 x 50 EKOZR x 78 x 50 EKPZR x 78 x 50 EKTZR x 78 x 50 EKUZR x 378 x 50 Płyty czołowe do aparatury modułowej FP x 190 1x1 mod. FP x 80 1x1 mod. FP1x x 80 x1 mod. FP1x x 380 x1 mod. FP1x x 380 3x1 mod. FP1x x 560 3x1 mod. Wsporniki płyt czołowych FP oraz zaciski PE/N MB FP Wsporniki płyty czołowej szt. MB FP Wsporniki płyty czołowej szt. MB Zaślepka niewykorzystanego miejsca na aparaturę modułową dla 1 modułów 1 mod.= 17,5mm MB 6069SET Zaciski PE/N Zestaw MS BAR CLAMP 4713 Zacisk przyłączeniowy 5mm² do szyny PEN MR Zacisk przyłączeniowy 35mm² do szyny PEN Płyty czołowe z poliwęglanu do aparatury modułowej FX FP x 190 1x8 mod. FX FP x 80 1x1 mod. FX FP * x 80 x1 mod. FX FP 3* x 80 3x1 mod. Wsporniki płyt czołowych FX FP oraz zaciski PE/N FX0 SET Zestaw wsporników do płyt czołowych FX FP, 4 szt. MB Wspornik do płyt czołowych FX FP MB Śruba do płyty czołowej MS BAR Zaciski PE/N 148
33 AKCESORIA Symbol Kod Opis Płyty czołowe układu szynowego 60MM MB FP x 80 Do obudów 80x80 MB FP x 80 Do obudów 380x80 MB FP x 80 Do obudów 560x80 Układ szynowy 60mm MB 60MM Wspornik szyn zbiorczych w standardzie 60mm MB Śruba do płyty czołowej Zawiasy i uchwyty do wieszania obudów MB Zestaw zawiasów szt., PC MB Zestaw zawiasów szt., PA EKZKS Zestaw zawiasów szt., metalowe MB Zaślepka otworu na śrubę MB Uchwyty do wieszania obudów 4 szt. Śruby pokrywy HS Śruba motylkowa do pokryw 30 mm CS Śruba do zamykania śrubokrętem krzyżakowym do pokryw 30/100 mm SS Śruba z rowkiem z możliwością plombowania do pokryw 30 mm SS Śruba zatrzaskowa z rowkiem z możliwością plombowania do pokryw 30/100 mm HS Śruba zatrzaskowa motylkowa do pokryw 30 mm HS Śruba zatrzaskowa motylkowa, zawiasowa do pokryw 30 mm MB Wkładka blokująca do śrub zatrzaskowych SS Śruba do zamykania śrubokrętem krzyżakowym do pokryw 80 mm HS Śruba motylkowa do pokryw 80 mm DS Śruba do zamykania kluczem trójkątnym do pokryw 30/80/100 mm MB SET Klucze do śrub z łbem trójkątnym szt. SS 1056 N Śruba do zamykania śrubokrętem krzyżakowym do pokryw 30 mm, Noryl HS 1055 N Śruba motylkowa do pokryw 30 mm, Noryl SS Zestaw śrub pokrywy do pokryw 30/100 mm SS Zestaw śrub pokrywy do pokryw 30/100 mm SS Zestaw śrub pokrywy do pokryw 80 mm Elementy dystansowe do narożnych wypustów montażowych MR Element dystansowy 15 mm M6, samogwintujący MR Element dystansowy 0 mm M6, samogwintujący MR Element dystansowy 30 mm M6, samogwintujący MR Element dystansowy 54 mm M6, samogwintujący HR Element dystansowy 10 mm M6 z obu stron HR Element dystansowy 15 mm M6 z obu stron HR Element dystansowy 0 mm M6 z obu stron HR Element dystansowy 30 mm M6 z obu stron Elementy dystansowe do pośrednich wypustów montażowych FA Element dystansowy 14 mm M5, samogwintujący FA Element dystansowy 4 mm M5, samogwintujący Zamek MB Zamek patentowy wyłącznie do pokryw 30mm Montaż obodów MB Zestaw łączeniowy wlk. 1 MB Zestaw łączeniowy wlk. MB Zestaw łączeniowy wlk. 3 MB Śruba z łbem plastikowym MB Śruba z łbem plastikowym M Nakrętka M6 M Nakrętka M8 Mostki łączeniowe MB Mostek podstawy wlk. MB Mostek podstawy wlk. 3 Mocowanie rozdzielnic o dużych gabarytach EKZKK Szyna do montażu rozdzielnic pozioma EKSZY Szyna do montażu rozdzielnic pionowa EKZKH Tulejka do łączenia szyn 149
34 AKCESORIA Symbol Kod Opis Pokrywy boczne i złączki (więcej produktów w rozdziale Wprowadzanie Kabli i Przewodów) MB wlk. 1 bez przetłoczeń MB wlk. bez przetłoczeń Pokrywy boczne z przetłoczeniami metrycznymi MB wlk. xm16+3xm0+xm5+xm3, uszczelka PUR MB wlk. 4xM1+4xM1/M0+4xM16/M5 Pokrywy boczne z przetłoczeniami PG MB wlk. 1x PG16 MB wlk. 4x PG11/1+7x PG16 Pokrywy boczne membranowe FMB 5F wlk. 1 8 przepustów (Ø 1,5-5mm), Opcjonalnie przepust RJ45 FMC 5F wlk. 9 przepustów (Ø 3-6mm), Opcjonalnie przepust RJ45 Zestawy do łączenia obudów MB Zestaw łączeniowy wlk. 1 MB Zestaw łączeniowy wlk. Uszczelki boczne MK Uszczelka boczna wlk. 1 MK Uszczelka boczna wlk. EK informacje techniczne CECHA POLIWĘGLAN (PC) Stopień ochrony (EN 6059) IP 66/IP 67 IP 65 (FSH) Wytrzymałość mechaniczna (EN IK 08 (bok obudowy) 66) IK 09 (front obudowy) Zakres temperaturowy Celsjusz C (krótkotrwale) Fahrenheit (krótkotrwale) F Zakres temperaturowy Celsjusz C (praca ciągła) Fahrenheit (praca ciągła) F Klasa izolacyjności Izolacja zupełna (II) B Kolor elementów szarych RAL 7035 Szary przemysłowy Pokrywy przezroczyste Bez przyciemnienia Kolor śrub pokrywy RAL 7035 Materiał śrub pokrywy Poliamid (PA) Materiał uszczelki PUR Klasa palności UL 94-5V Próba rozżarzonego drutu 960 C (IEC ) Tworzywa samogasnące (PC) Toksyczność Bezhalogenowy Odporność na promienie UV UL godzin w wezerometrze Odporność chemiczna * Dobra Zastrzega się prawo do zmiany danych bez uprzedzenia. *Szczegółowe informacje na zapytanie ZGODNOŚĆ Z NORMAMI USA urządzeń elektrycznych PC: UL Type 1, 3, 3S, 4, 4X, 6, 6P or 1; UL File E75645 Vol 1 Sec ; UL 746C-5VA test palności (UL 50/508) Kanada Przemysłowe obudowy urządzeń sterujących i elektrycznych / ULc Europa urządzeń elektrycznych i sterujących EN 608:003 (5098:1998) Urządzenia techniki informatycznej. Bezpieczeństwo. EN RoHS Dyrektywa 00/95/EC Russia GostR - Gost Rosyjski Certyfikat Zgodności
