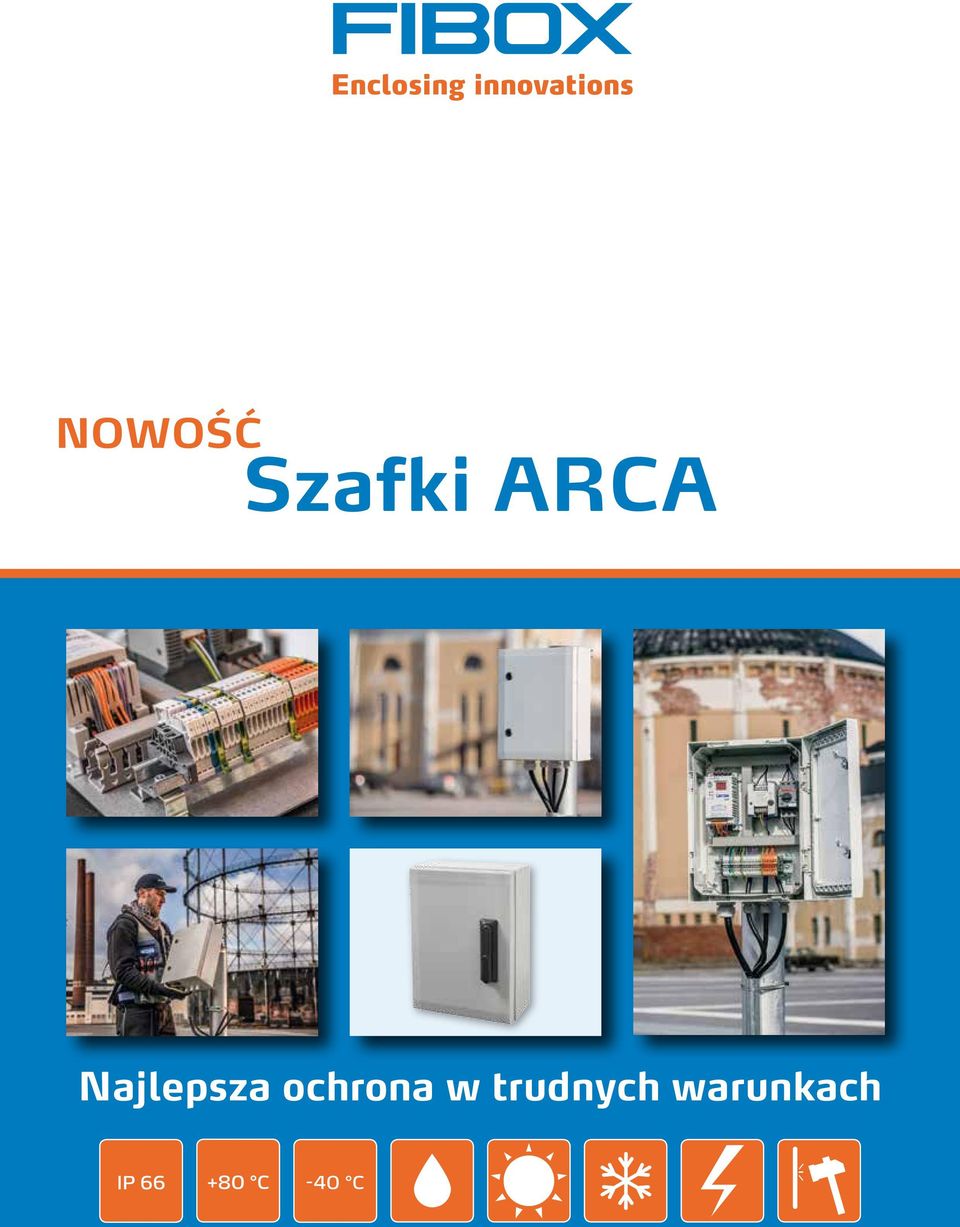

NOWOŚĆ. Szafki ARCA. Najlepsza ochrona w trudnych warunkach

Transkrypt

1 NOWOŚĆ Szafki ARCA Najlepsza ochrona w trudnych warunkach -40 C

2

3 Wstęp do katalogu Fibox to marka, która od 1966 roku stanowi synonim najwyższej jakości obudów do stosowania w trudnych warunkach. Najlepszym potwierdzeniem faktu, że Fibox tworzy swoje produkty z myślą o tym, aby służyły one długo w najtrudniejszych nawet warunkach, są obudowy EK zaprojektowane i wdrożone do produkcji w latach sześćdziesiątych. Niektóre obudowy zainstalowanye w tamtym czasie do dzisiaj z powodzeniem wypełniają swoje zadanie... chronią zainstalowaną w nich aparaturę elektryczną. Fundamenty sukcesu firmy Fibox leżą w dogłębnej znajomości rynku i jego wymagań oraz w opanowaniu do doskonałości technologii produkcji obudów metodą wtrysku. Fibox szczyci się niespotykaną w sektorze obudów innowacyjnością produkcji. Słowo partner jest traktowane przez Fibox bardzo poważnie. Jednym z naszych celów jest stanie się prawdziwym partnerem naszych klientów. Aby ten cel osiągnąć, musimy oferować coś więcej niż tylko obudowy. Dlatego nasz dział sprzedaży współpracuje z Państwem w celu opracowania rozwiązań dostosowanych do Państwa specyficznych wymagań i oczekiwań. Czy chodzi o dławnicę kablową, czy też o skomplikowaną obróbkę mechaniczną oraz montaż zaawansowanej aparatury elektrycznej i sterowniczej, Fibox dysponuje możliwościami opracowania i dostarczenia unikalnego rozwiązania, które zapewni oszczędności na kilku etapach procesu produkcyjnego w Państwa firmie. W pełni rozumiemy, że nie chodzi o sam produkt, inne czynniki są równie istotne. Katalog ten poświęcony jest nowej rodzinie poliwęglanowych szafek ARCA ICE, których powstanie zawdzięczamy wnikliwej analizie potrzeb rynkowych oraz unikalnym możliwościom technologicznym, o których wspominaliśmy wcześniej. Dwuletnie prace projektowe doprowadziły do powstania, którego potrzebuje rynek - alternatywy kosztowej i jakościowej dla szafek metalowych, które często są instalowane w warunkach, dla których nie były projektowane, i do których nie są w żaden sposób przystosowane. Krótko mówiąc, nasz nowy produkt zapewnia wszytko to, co szafki metalowe, oferując jednocześnie dodatkowe cechy wynikające z zastosowania w produkcji tworzyw sztucznych i metody wtrysku. Poniżej przedstawiamy podstawowe cechy nowych szafek ARCA. Szczegóły znajdą Państwo w dalszej części tego katalogu. Odporność na korozję Stopie ochrony IP66/67 Wytrzymałość mechaniczna IK10 Wiele dostępnych systemów zamykania szafek Estetyczne wzornictwo Odporność na działanie promieni UV Łatwość i bezpieczeństwo obróbki mechanicznej zarówno w warsztacie, jak i w warunkach polowych Gładka, wysokiej jakości powierzchnia ułatwiająca montaż tablicowy aparatury oraz wykonywanie nadruków Rodzina produktów ARCA ICE kontynuuje tradycje rozpoczęte przez ARCA JIC, szafki zaprojektowane specjalnie dla rynku Ameryki Północnej, które zostały wprowadzone na rynek w roku 07. W krótkim czasie szafki ARCA JIC wyznaczyły nowe standardy i stały się punktem odniesienia dla całego rynku. Jesteśmy przekonani, że wprowadzenie do sprzedaży szafek ARCA ICE będzie podobnym przełomem na rynku Europejskim. Katalog ten zawiera komplet podstawowych informacji dotyczących rodziny produktów ARCA ICE. Jesteśmy gotowi dostosować nasz produkt do Państwa specyficznych wymagań, w czym chętnie pomogą nasi specjaliści. Fibox jest firmą o zasięgu globalnym, więc gdziekolwiek Państwo się znajdują, przedstawiciel Fibox jest w pobliżu! Zespół FIBOX 1

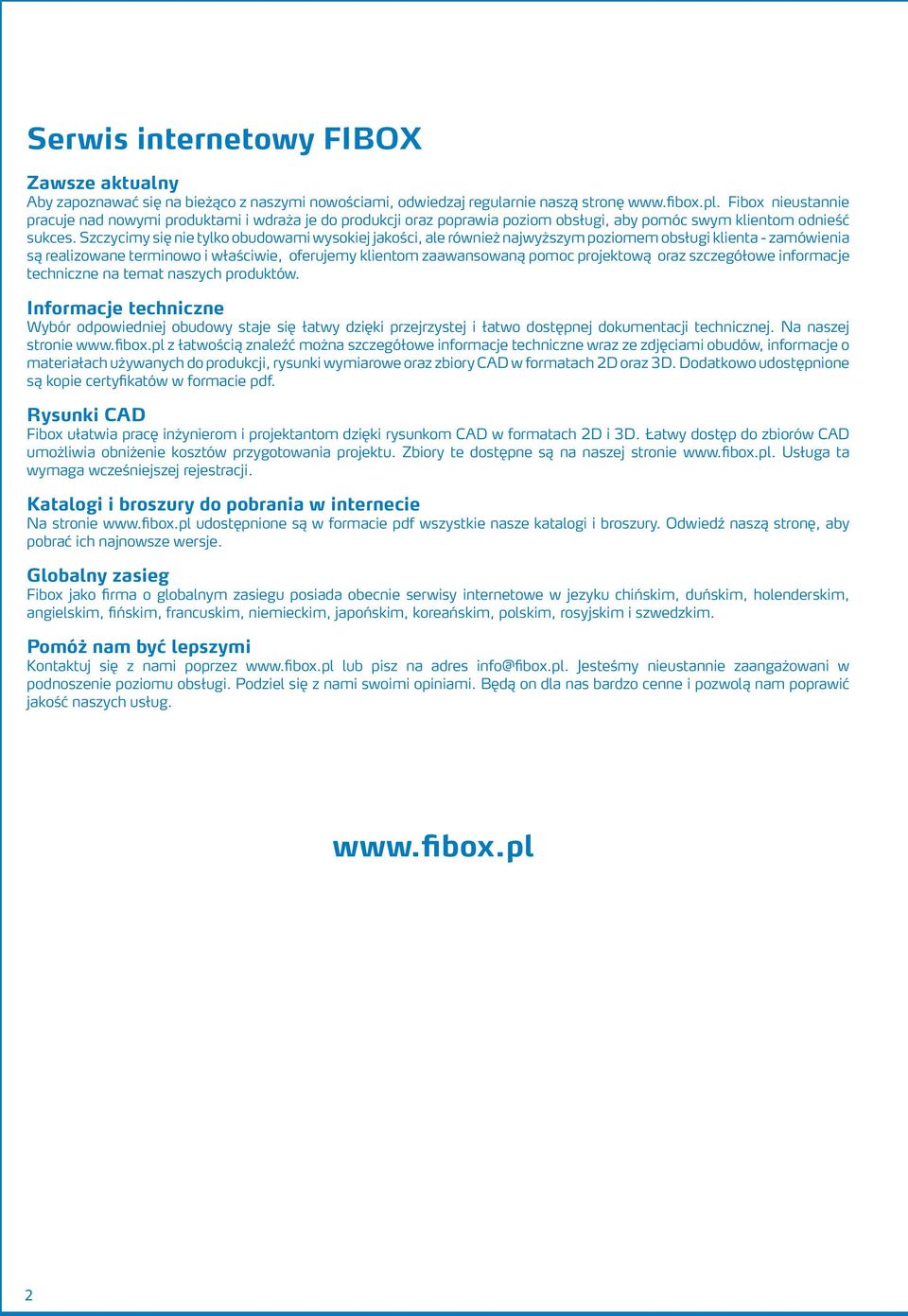

4 Serwis internetowy FIBOX Zawsze aktualny Aby zapoznawać się na bieżąco z naszymi nowościami, odwiedzaj regularnie naszą stronę Fibox nieustannie pracuje nad nowymi produktami i wdraża je do produkcji oraz poprawia poziom obsługi, aby pomóc swym klientom odnieść sukces. Szczycimy się nie tylko obudowami wysokiej jakości, ale również najwyższym poziomem obsługi klienta - zamówienia są realizowane terminowo i właściwie, oferujemy klientom zaawansowaną pomoc projektową oraz szczegółowe informacje techniczne na temat naszych produktów. Informacje techniczne Wybór odpowiedniej obudowy staje się łatwy dzięki przejrzystej i łatwo dostępnej dokumentacji technicznej. Na naszej stronie z łatwością znaleźć można szczegółowe informacje techniczne wraz ze zdjęciami obudów, informacje o materiałach używanych do produkcji, rysunki wymiarowe oraz zbiory CAD w formatach 2D oraz 3D. Dodatkowo udostępnione są kopie certyfikatów w formacie pdf. Rysunki CAD Fibox ułatwia pracę inżynierom i projektantom dzięki rysunkom CAD w formatach 2D i 3D. Łatwy dostęp do zbiorów CAD umożliwia obniżenie kosztów przygotowania projektu. Zbiory te dostępne są na naszej stronie Usługa ta wymaga wcześniejszej rejestracji. Katalogi i broszury do pobrania w internecie Na stronie udostępnione są w formacie pdf wszystkie nasze katalogi i broszury. Odwiedź naszą stronę, aby pobrać ich najnowsze wersje. Globalny zasieg Fibox jako firma o globalnym zasiegu posiada obecnie serwisy internetowe w jezyku chińskim, duńskim, holenderskim, angielskim, fińskim, francuskim, niemieckim, japońskim, koreańskim, polskim, rosyjskim i szwedzkim. Pomóż nam być lepszymi Kontaktuj się z nami poprzez lub pisz na adres info@fibox.pl. Jesteśmy nieustannie zaangażowani w podnoszenie poziomu obsługi. Podziel się z nami swoimi opiniami. Będą on dla nas bardzo cenne i pozwolą nam poprawić jakość naszych usług. 2

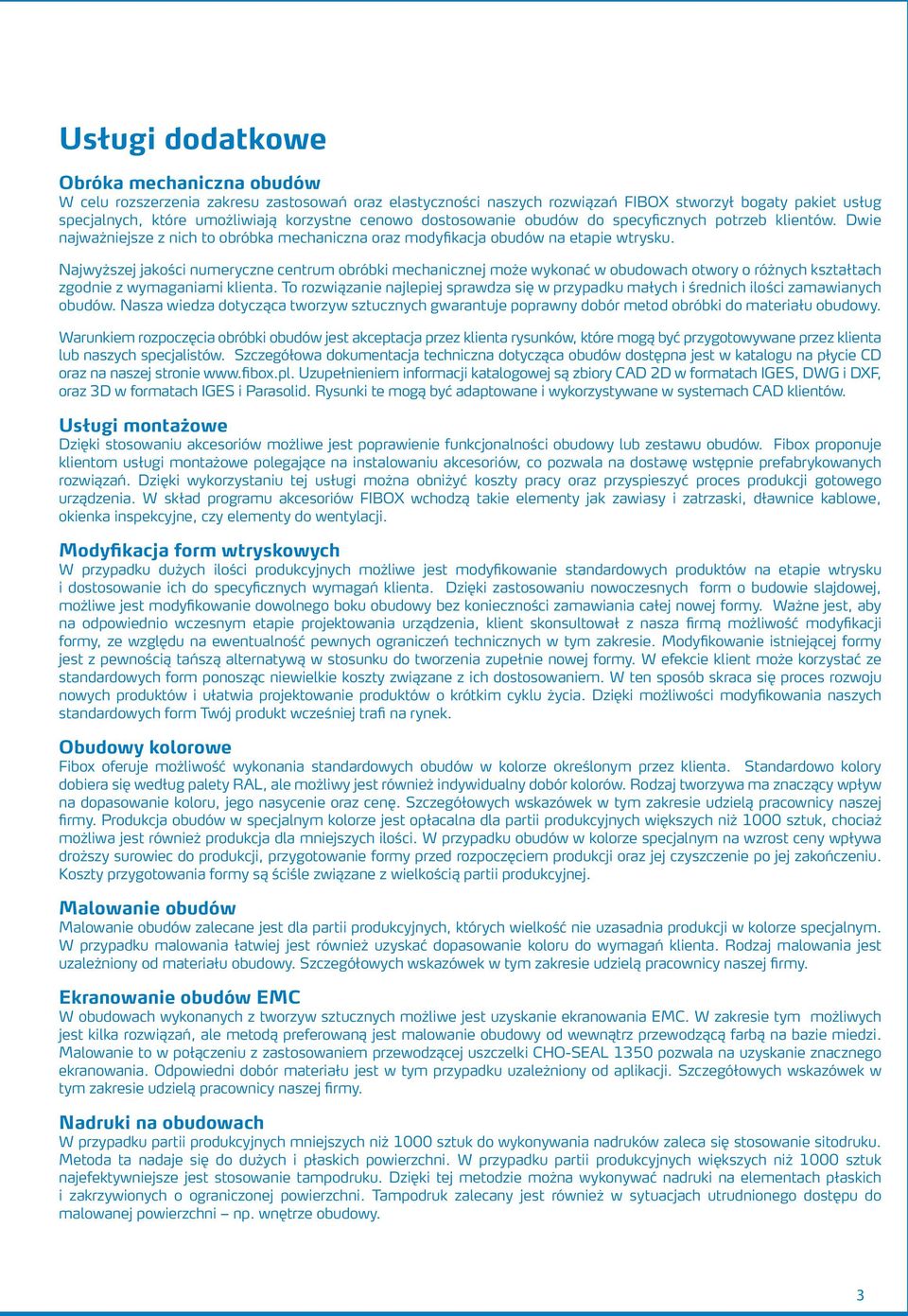

5 Usługi dodatkowe Obróka mechaniczna obudów W celu rozszerzenia zakresu zastosowań oraz elastyczności naszych rozwiązań FIBOX stworzył bogaty pakiet usług specjalnych, które umożliwiają korzystne cenowo dostosowanie obudów do specyficznych potrzeb klientów. Dwie najważniejsze z nich to obróbka mechaniczna oraz modyfikacja obudów na etapie wtrysku. Najwyższej jakości numeryczne centrum obróbki mechanicznej może wykonać w obudowach otwory o różnych kształtach zgodnie z wymaganiami klienta. To rozwiązanie najlepiej sprawdza się w przypadku małych i średnich ilości zamawianych obudów. Nasza wiedza dotycząca tworzyw sztucznych gwarantuje poprawny dobór metod obróbki do materiału obudowy. Warunkiem rozpoczęcia obróbki obudów jest akceptacja przez klienta rysunków, które mogą być przygotowywane przez klienta lub naszych specjalistów. Szczegółowa dokumentacja techniczna dotycząca obudów dostępna jest w katalogu na płycie CD oraz na naszej stronie Uzupełnieniem informacji katalogowej są zbiory CAD 2D w formatach IGES, DWG i DXF, oraz 3D w formatach IGES i Parasolid. Rysunki te mogą być adaptowane i wykorzystywane w systemach CAD klientów. Usługi montażowe Dzięki stosowaniu akcesoriów możliwe jest poprawienie funkcjonalności obudowy lub zestawu obudów. Fibox proponuje klientom usługi montażowe polegające na instalowaniu akcesoriów, co pozwala na dostawę wstępnie prefabrykowanych rozwiązań. Dzięki wykorzystaniu tej usługi można obniżyć koszty pracy oraz przyspieszyć proces produkcji gotowego urządzenia. W skład programu akcesoriów FIBOX wchodzą takie elementy jak zawiasy i zatrzaski, dławnice kablowe, okienka inspekcyjne, czy elementy do wentylacji. Modyfikacja form wtryskowych W przypadku dużych ilości produkcyjnych możliwe jest modyfikowanie standardowych produktów na etapie wtrysku i dostosowanie ich do specyficznych wymagań klienta. Dzięki zastosowaniu nowoczesnych form o budowie slajdowej, możliwe jest modyfikowanie dowolnego boku obudowy bez konieczności zamawiania całej nowej formy. Ważne jest, aby na odpowiednio wczesnym etapie projektowania urządzenia, klient skonsultował z nasza firmą możliwość modyfikacji formy, ze względu na ewentualność pewnych ograniczeń technicznych w tym zakresie. Modyfikowanie istniejącej formy jest z pewnością tańszą alternatywą w stosunku do tworzenia zupełnie nowej formy. W efekcie klient może korzystać ze standardowych form ponosząc niewielkie koszty związane z ich dostosowaniem. W ten sposób skraca się proces rozwoju nowych produktów i ułatwia projektowanie produktów o krótkim cyklu życia. Dzięki możliwości modyfikowania naszych standardowych form Twój produkt wcześniej trafi na rynek. Obudowy kolorowe Fibox oferuje możliwość wykonania standardowych obudów w kolorze określonym przez klienta. Standardowo kolory dobiera się według palety RAL, ale możliwy jest również indywidualny dobór kolorów. Rodzaj tworzywa ma znaczący wpływ na dopasowanie koloru, jego nasycenie oraz cenę. Szczegółowych wskazówek w tym zakresie udzielą pracownicy naszej firmy. Produkcja obudów w specjalnym kolorze jest opłacalna dla partii produkcyjnych większych niż 1000 sztuk, chociaż możliwa jest również produkcja dla mniejszych ilości. W przypadku obudów w kolorze specjalnym na wzrost ceny wpływa droższy surowiec do produkcji, przygotowanie formy przed rozpoczęciem produkcji oraz jej czyszczenie po jej zakończeniu. Koszty przygotowania formy są ściśle związane z wielkością partii produkcyjnej. Malowanie obudów Malowanie obudów zalecane jest dla partii produkcyjnych, których wielkość nie uzasadnia produkcji w kolorze specjalnym. W przypadku malowania łatwiej jest również uzyskać dopasowanie koloru do wymagań klienta. Rodzaj malowania jest uzależniony od materiału obudowy. Szczegółowych wskazówek w tym zakresie udzielą pracownicy naszej firmy. Ekranowanie obudów EMC W obudowach wykonanych z tworzyw sztucznych możliwe jest uzyskanie ekranowania EMC. W zakresie tym możliwych jest kilka rozwiązań, ale metodą preferowaną jest malowanie obudowy od wewnątrz przewodzącą farbą na bazie miedzi. Malowanie to w połączeniu z zastosowaniem przewodzącej uszczelki CHO-SEAL 1350 pozwala na uzyskanie znacznego ekranowania. Odpowiedni dobór materiału jest w tym przypadku uzależniony od aplikacji. Szczegółowych wskazówek w tym zakresie udzielą pracownicy naszej firmy. Nadruki na obudowach W przypadku partii produkcyjnych mniejszych niż 1000 sztuk do wykonywania nadruków zaleca się stosowanie sitodruku. Metoda ta nadaje się do dużych i płaskich powierzchni. W przypadku partii produkcyjnych większych niż 1000 sztuk najefektywniejsze jest stosowanie tampodruku. Dzięki tej metodzie można wykonywać nadruki na elementach płaskich i zakrzywionych o ograniczonej powierzchni. Tampodruk zalecany jest również w sytuacjach utrudnionego dostępu do malowanej powierzchni np. wnętrze obudowy. 3

6 Klasyfikacje IP oraz IK Stopień ochrony obudowy określany jest przez klasyfikację IP. W klasyfikacji tej występują dwie cyfry, które określają stopień ochrony przed ciałami stałymi oraz przed cieczami. Obudowy FIBOX testowane są zgodnie z wymaganiami normy EN Standard ten wymaga, aby druga cyfra dla klas wyższych niż 6 sprawdzana była w każdym przypadku oddzielnie. Oznaczenie IP 66/67 wskazuje, że wykonano odpowiednie badania dla każdego ze stopni ochrony. Nowa europejska norma EN 608 dla pustych obudów określa również klasyfikację wytrzymałości mechanicznej IK. Parametr ten jest podawany w odniesieniu do wszystkich rodzin obudów FIBOX. Zasady wykonywania testu określone są w normie EN Pierwsza cyfra Ochrona przed Druga cyfra Ochrona przed Oznaczenie IK Ochrona przed udarami mechanicznymi o energii IP TEST IP TEST IK TEST brak ochrony brak ochrony brak ochrony ciałami stałymi o średnicy większej niż 50 mm lub przed dotykiem wierzchem dłoni pionowo padającymi kroplami wody mniejszej niż 1 J przed kroplami wody padającymi pod kątem nie większym niż 15 1J ciałami stałymi o średnicy większej niż 12,5 mm lub przed dotykiem palcem natryskiwaniem wodą 2 J ciałami stałymi o średnicy większej niż 2,5 mm lub przed dotykiem narzędziem bryzgami wody 5 J ciałami stałymi o średnicy większej niż 1 mm lub przed dotykiem drutem strugą wody 10 J pyłem możliwe wni,kanie pyłu w ilościach nie zakłócających pracy urządzenia silną strugą wody skutkami krótkotrwałego zanurzenia w wodzie J pyłem pył nie może wnikać skutkami ciągłego zanurzenia w wodzie 4

7 Szafki ARCA wytrzymałe rozwiązanie do trudnych środowisk 5

8 Drzwi Kąt otwarcia drzwi 1 Zawiasy na dłuższym lub krótszym boku Dodatkowe wypusty montażowe w drzwiach Łatwy dostęp do wnętrza szafki Dostępny ogranicznik otwarcia drzwi Opatentowany system zawiasów Łatwy montaż, estetyczny wygląd Kołnierz podstawy Poprawia sztywność oraz szczelność Ułatwia odprowadzanie wody Zamknięcie Zamek dwupiórkowy 3mm Wymienne wkładki Wypusty montażowe Wypusty montażowe umieszczone są w dnie i na bokach podstawy oraz na wewnętrznej stronie drzwi Uszczelka Szeroka, wysokiej jakości uszczelka zapewnia doskonałą szczelność szafki Wzmocnienie drzwi Zintegrowana z drzwiami ramka z kratownicą poprawia ich sztywność Narożnik podstawy Podwójna ścianka w narożniku podstawy umożliwia montaż naścienny szafki bez obniżania stopnia ochrony Konstrukcja narożnika wzmacnia szafkę i poprawia jej sztywność 6

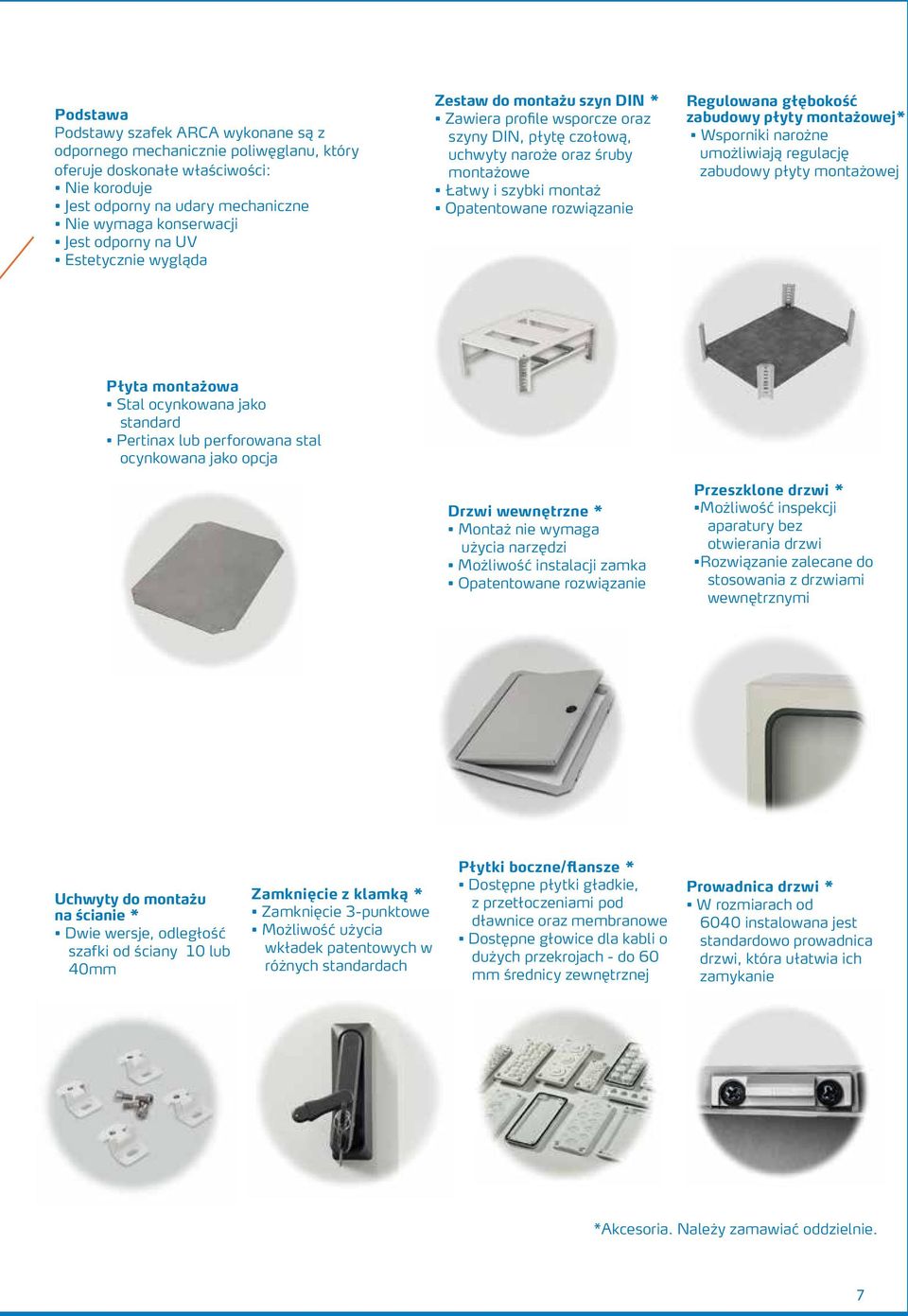

9 Podstawa Podstawy szafek ARCA wykonane są z odpornego mechanicznie poliwęglanu, który oferuje doskonałe właściwości: Nie koroduje Jest odporny na udary mechaniczne Nie wymaga konserwacji Jest odporny na UV Estetycznie wygląda Zestaw do montażu szyn DIN * Zawiera profile wsporcze oraz szyny DIN, płytę czołową, uchwyty naroże oraz śruby montażowe Łatwy i szybki montaż Opatentowane rozwiązanie Regulowana głębokość zabudowy płyty montażowej* Wsporniki narożne umożliwiają regulację zabudowy płyty montażowej Płyta montażowa Stal ocynkowana jako standard Pertinax lub perforowana stal ocynkowana jako opcja Drzwi wewnętrzne * Montaż nie wymaga użycia narzędzi Możliwość instalacji zamka Opatentowane rozwiązanie Przeszklone drzwi * Możliwość inspekcji aparatury bez otwierania drzwi Rozwiązanie zalecane do stosowania z drzwiami wewnętrznymi Uchwyty do montażu na ścianie * Dwie wersje, odległość szafki od ściany 10 lub 40mm Zamknięcie z klamką * Zamknięcie 3-punktowe Możliwość użycia wkładek patentowych w różnych standardach Płytki boczne/flansze * Dostępne płytki gładkie, z przetłoczeniami pod dławnice oraz membranowe Dostępne głowice dla kabli o dużych przekrojach - do 60 mm średnicy zewnętrznej Prowadnica drzwi * W rozmiarach od 6040 instalowana jest standardowo prowadnica drzwi, która ułatwia ich zamykanie *Akcesoria. Należy zamawiać oddzielnie. 7

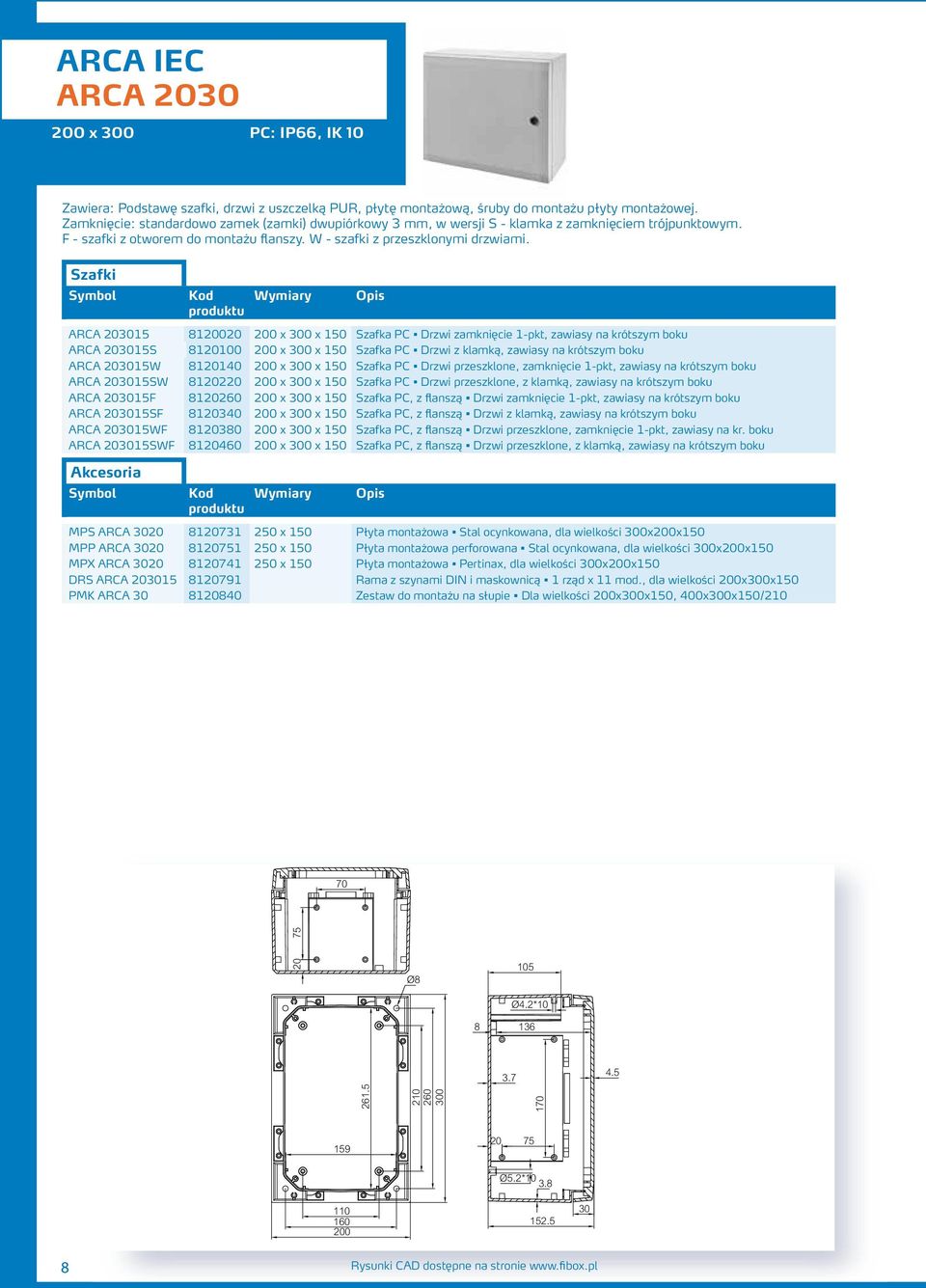

10 ARCA IEC ARCA 30 0 x 300 PC: IP66, IK 10 Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. Szafki ARCA x 300 x 150 Szafka PC Drzwi zamknięcie 1-pkt, zawiasy na krótszym boku ARCA 3015S x 300 x 150 Szafka PC Drzwi z klamką, zawiasy na krótszym boku ARCA 3015W x 300 x 150 Szafka PC Drzwi przeszklone, zamknięcie 1-pkt, zawiasy na krótszym boku ARCA 3015SW x 300 x 150 Szafka PC Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA 3015F x 300 x 150 Szafka PC, z flanszą Drzwi zamknięcie 1-pkt, zawiasy na krótszym boku ARCA 3015SF x 300 x 150 Szafka PC, z flanszą Drzwi z klamką, zawiasy na krótszym boku ARCA 3015WF x 300 x 150 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 1-pkt, zawiasy na kr. boku ARCA 3015SWF x 300 x 150 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na krótszym boku Akcesoria MPS ARCA x 150 Płyta montażowa Stal ocynkowana, dla wielkości 300x0x150 MPP ARCA x 150 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 300x0x150 MPX ARCA x 150 Płyta montażowa Pertinax, dla wielkości 300x0x150 DRS ARCA Rama z szynami DIN i maskownicą 1 rząd x 11 mod., dla wielkości 0x300x150 PMK ARCA Zestaw do montażu na słupie Dla wielkości 0x300x150, 400x300x150/ Ø8 105 Ø4.2* Ø5.2* Rysunki CAD dostępne na stronie

11 ARCA IEC ARCA x 0 PC: IP66, IK 10 Szafki Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. ARCA x 0 x 150 Szafka PC Drzwi zamknięcie 1-pkt, zawiasy na dłuższym boku ARCA 3015S x 0 x 150 Szafka PC Drzwi z klamką, zawiasy na dłuższym boku ARCA 3015W x 0 x 150 Szafka PC Drzwi przeszklone, zamknięcie 1-pkt, zawiasy na dłuższym boku ARCA 3015SW x 0 x 150 Szafka PC Drzwi przeszklone, z klamką, zawiasy na dłuższym boku ARCA 3015F x 0 x 150 Szafka PC, z flanszą Drzwi zamknięcie 1-pkt, zawiasy na dłuższym boku ARCA 3015SF x 0 x 150 Szafka PC, z flanszą Drzwi z klamką, zawiasy na dłuższym boku ARCA 3015WF x 0 x 150 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 1-pkt, zawiasy na dł. boku ARCA 3015SWF x 0 x 150 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na dłuższym boku Akcesoria MPS ARCA x 150 Płyta montażowa Stal ocynkowana, dla wielkości 300x0x150 MPP ARCA x 150 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 300x0x150 MPX ARCA x 150 Płyta montażowa Pertinax, dla wielkości 300x0x150 DRS ARCA Rama z szynami DIN i maskownicą 1 rząd x 5 mod., dla wielkości 300x0x150 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 300x0x150 PMK ARCA Zestaw do montażu na słupie Dla wielkości 300x0x Ø8 105 Ø4.2* Ø5.2* Rysunki CAD dostępne na stronie 9

12 ARCA IEC ARCA x 400 PC: IP66, IK 10 Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. Szafki ARCA x 400 x 150 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA x 400 x 210 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA S x 400 x 150 Szafka PC Drzwi z klamką, zawiasy na krótszym boku ARCA S x 400 x 210 Szafka PC Drzwi z klamką, zawiasy na krótszym boku ARCA W x 400 x 150 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na krótszym boku ARCA W x 400 x 210 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SW x 400 x 150 Szafka PC Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA SW x 400 x 210 Szafka PC Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA F x 400 x 150 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA F x 400 x 210 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SF x 400 x 150 Szafka PC, z flanszą Drzwi z klamką, zawiasy na krótszym boku ARCA SF x 400 x 210 Szafka PC, z flanszą Drzwi z klamką, zawiasy na krótszym boku ARCA WF x 400 x 150 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na kr. boku ARCA WF x 400 x 210 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na kr. boku ARCA SWF x 400 x 150 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA SWF x 400 x 210 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na krótszym boku Akcesoria MPS ARCA x 250 Płyta montażowa Stal ocynkowana, dla wielkości 400x300x150/210 MPP ARCA x 250 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 400x300x150/210 MPX ARCA x 250 Płyta montażowa Pertinax, dla wielkości 400x300x150/210 DRS ARCA Rama z szynami DIN i maskownicą 1 rząd x 16 mod., dla wielkości 300x400x150 DRS ARCA Rama z szynami DIN i maskownicą 1 rząd x 16 mod., dla wielkości 300x400x210 PMK ARCA Zestaw do montażu na słupie Dla wielkości 300x400x150/210, 500x400x Ø4.2* Ø8 Ø4.2* Ø5.2* Ø5.2* Rysunki CAD dostępne na stronie

13 ARCA IEC ARCA x 300 PC: IP66, IK 10 Szafki Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. ARCA x 300 x 150 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA S x 300 x 150 Szafka PC Drzwi z klamką, zawiasy na dłuższym boku ARCA W x 300 x 150 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SW x 300 x 150 Szafka PC Drzwi przeszklone, z klamką, zawiasy na dłuższym boku ARCA F x 300 x 150 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SF x 300 x 150 Szafka PC, z flanszą Drzwi z klamką, zawiasy na dłuższym boku ARCA WF x 300 x 150 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dł. boku ARCA SWF x 300 x 150 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na dłuższym boku ARCA x 300 x 210 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA S x 300 x 210 Szafka PC Drzwi z klamką, zawiasy na dłuższym boku ARCA W x 300 x 210 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SW x 300 x 210 Szafka PC Drzwi przeszklone, z klamką, zawiasy na dłuższym boku ARCA F x 300 x 210 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SF x 300 x 210 Szafka PC, z flanszą Drzwi z klamką, zawiasy na dłuższym boku ARCA WF x 300 x 210 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dł. boku ARCA SWF x 300 x 210 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na dłuższym boku Akcesoria MPS ARCA x 250 Płyta montażowa Stal ocynkowana, dla wielkości 400x300x150/210 MPP ARCA x 250 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 400x300x150/210 MPX ARCA x 250 Płyta montażowa Pertinax, dla wielkości 400x300x150/210 DRS ARCA Rama z szynami DIN i maskownicą 2 rzędy x 11 mod., dla wielkości 400x300x150 DRS ARCA Rama z szynami DIN i maskownicą 2 rzędy x 11 mod., dla wielkości 400x300x210 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 400x300x150/210 PMK ARCA Zestaw do montażu na słupie Dla wielkości 0x300x150, 400x300x150/ Ø4.2* Ø8 Ø4.2* Ø5.2* Ø5.2* Rysunki CAD dostępne na stronie 11

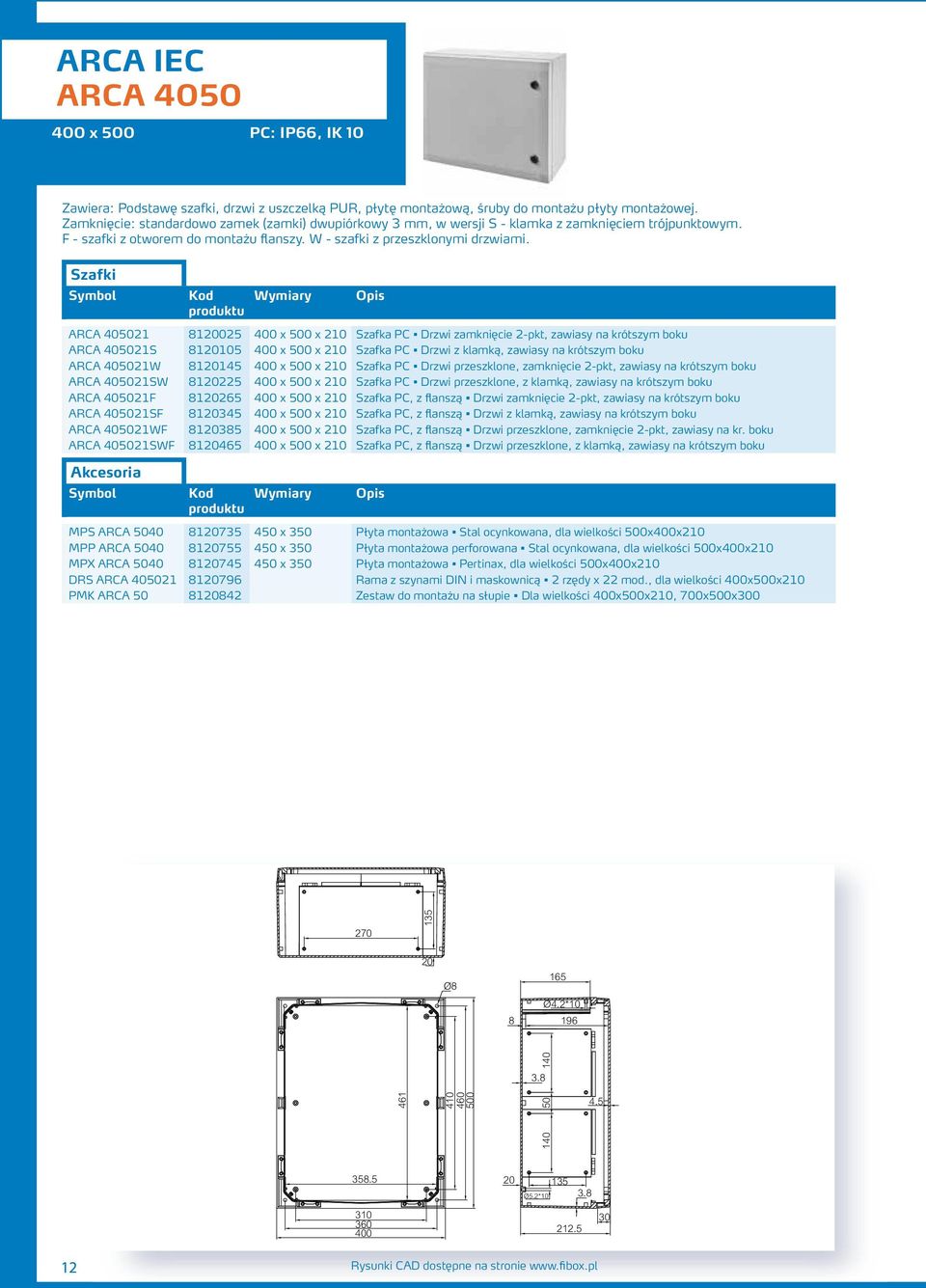

14 ARCA IEC ARCA x 500 PC: IP66, IK 10 Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. Szafki ARCA x 500 x 210 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA S x 500 x 210 Szafka PC Drzwi z klamką, zawiasy na krótszym boku ARCA W x 500 x 210 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SW x 500 x 210 Szafka PC Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA F x 500 x 210 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SF x 500 x 210 Szafka PC, z flanszą Drzwi z klamką, zawiasy na krótszym boku ARCA WF x 500 x 210 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na kr. boku ARCA SWF x 500 x 210 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na krótszym boku Akcesoria MPS ARCA x 350 Płyta montażowa Stal ocynkowana, dla wielkości 500x400x210 MPP ARCA x 350 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 500x400x210 MPX ARCA x 350 Płyta montażowa Pertinax, dla wielkości 500x400x210 DRS ARCA Rama z szynami DIN i maskownicą 2 rzędy x 22 mod., dla wielkości 400x500x210 PMK ARCA Zestaw do montażu na słupie Dla wielkości 400x500x210, 700x500x Ø8 165 Ø4.2* Ø5.2* Rysunki CAD dostępne na stronie

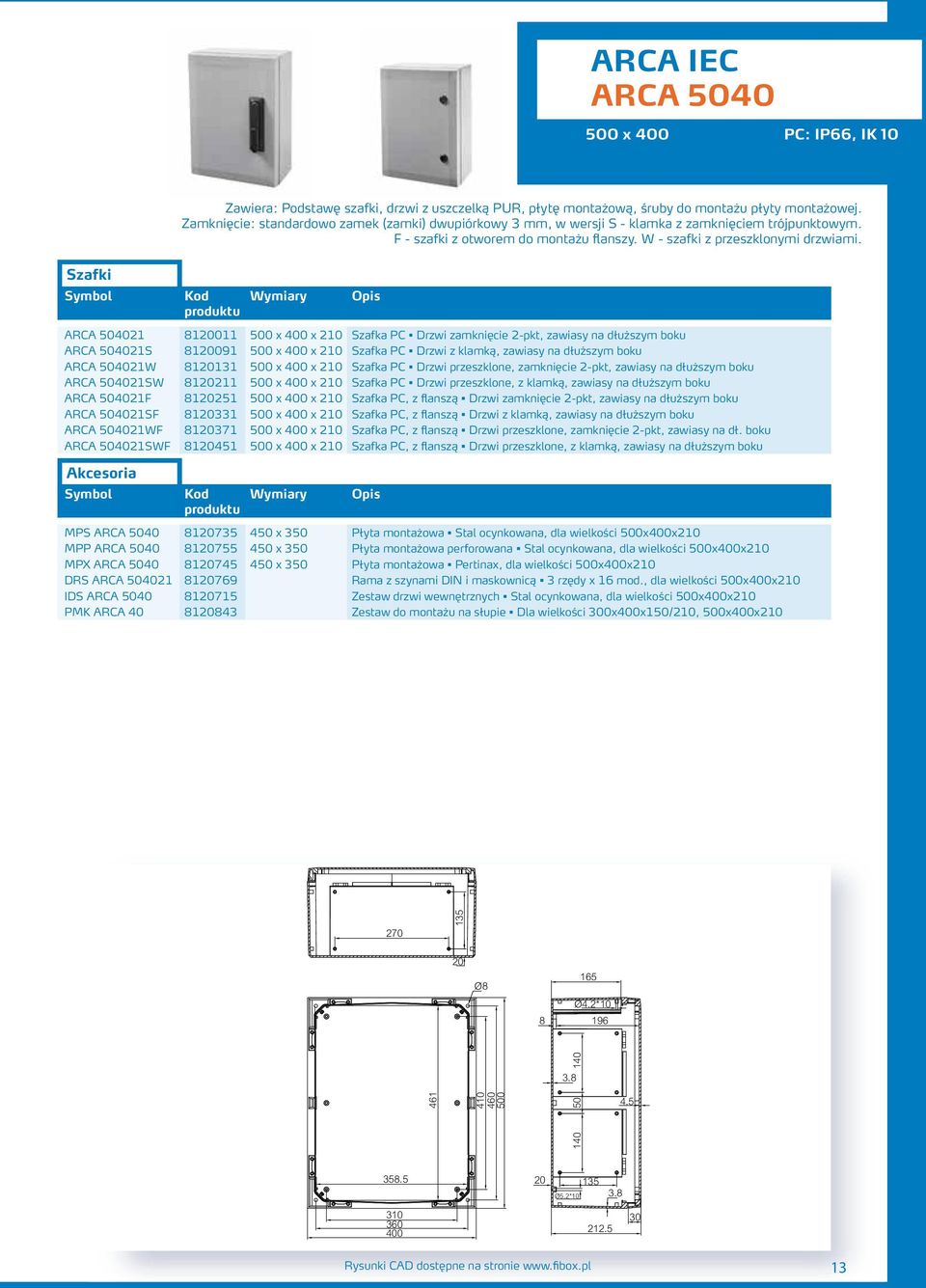

15 ARCA IEC ARCA x 400 PC: IP66, IK 10 Szafki Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. ARCA x 400 x 210 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA S x 400 x 210 Szafka PC Drzwi z klamką, zawiasy na dłuższym boku ARCA W x 400 x 210 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SW x 400 x 210 Szafka PC Drzwi przeszklone, z klamką, zawiasy na dłuższym boku ARCA F x 400 x 210 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SF x 400 x 210 Szafka PC, z flanszą Drzwi z klamką, zawiasy na dłuższym boku ARCA WF x 400 x 210 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dł. boku ARCA SWF x 400 x 210 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na dłuższym boku Akcesoria MPS ARCA x 350 Płyta montażowa Stal ocynkowana, dla wielkości 500x400x210 MPP ARCA x 350 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 500x400x210 MPX ARCA x 350 Płyta montażowa Pertinax, dla wielkości 500x400x210 DRS ARCA Rama z szynami DIN i maskownicą 3 rzędy x 16 mod., dla wielkości 500x400x210 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 500x400x210 PMK ARCA Zestaw do montażu na słupie Dla wielkości 300x400x150/210, 500x400x Ø8 165 Ø4.2* Ø5.2* Rysunki CAD dostępne na stronie 13

16 ARCA IEC ARCA x 600 PC: IP66, IK 10 Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. Szafki ARCA x 600 x 210 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA S x 600 x 210 Szafka PC Drzwi z klamką, zawiasy na krótszym boku ARCA W x 600 x 210 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SW x 600 x 210 Szafka PC Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA F x 600 x 210 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SF x 600 x 210 Szafka PC, z flanszą Drzwi z klamką, zawiasy na krótszym boku ARCA WF x 600 x 210 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na kr. boku ARCA SWF x 600 x 210 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na krótszym boku Akcesoria MPS ARCA x 350 Płyta montażowa Stal ocynkowana, dla wielkości 600x400x210 MPP ARCA x 350 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 600x400x210 MPX ARCA x 350 Płyta montażowa Pertinax, dla wielkości 600x400x210 DRS ARCA Rama z szynami DIN i maskownicą 2 rzędy x 27 mod., dla wielkości 400x600x210 PMK ARCA Zestaw do montażu na słupie Dla wielkości 400x600x210, 800x600x Ø8 165 Ø4.2* Ø5.2* Rysunki CAD dostępne na stronie

17 ARCA IEC ARCA x 400 PC: IP66, IK 10 Szafki Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. ARCA x 400 x 210 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA S x 400 x 210 Szafka PC Drzwi z klamką, zawiasy na dłuższym boku ARCA W x 400 x 210 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SW x 400 x 210 Szafka PC Drzwi przeszklone, z klamką, zawiasy na dłuższym boku ARCA F x 400 x 210 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SF x 400 x 210 Szafka PC, z flanszą Drzwi z klamką, zawiasy na dłuższym boku ARCA WF x 400 x 210 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dł. boku ARCA SWF x 400 x 210 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na dłuższym boku Akcesoria MPS ARCA x 350 Płyta montażowa Stal ocynkowana, dla wielkości 600x400x210 MPP ARCA x 350 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 600x400x210 MPX ARCA x 350 Płyta montażowa Pertinax, dla wielkości 600x400x210 DRS ARCA Rama z szynami DIN i maskownicą 3 rzędy x 16 mod., dla wielkości 600x400x210 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 600x400x210 PMK ARCA Zestaw do montażu na słupie Dla wielkości 300x400x150/210, 500x400x Ø8 165 Ø4.2* Ø5.2* Rysunki CAD dostępne na stronie 15

18 ARCA IEC ARCA x 700 PC: IP66, IK 10 Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. Szafki ARCA x 700 x 300 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA S x 700 x 300 Szafka PC Drzwi z klamką, zawiasy na krótszym boku ARCA W x 700 x 300 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SW x 700 x 300 Szafka PC Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA F x 700 x 300 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SF x 700 x 300 Szafka PC, z flanszą Drzwi z klamką, zawiasy na krótszym boku ARCA WF x 700 x 300 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na kr. boku ARCA SWF x 700 x 300 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na krótszym boku Akcesoria MPS ARCA x 450 Płyta montażowa Stal ocynkowana, dla wielkości 700x500x300 MPP ARCA x 450 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 700x500x300 MPX ARCA x 450 Płyta montażowa Pertinax, dla wielkości 700x500x300 DRS ARCA Rama z szynami DIN i maskownicą 3 rzędy x 32 moduły, dla wielkości 500x700x300 PMK ARCA Zestaw do montażu na słupie Dla wielkości 500x700x300 Ø Ø5.2* Rysunki CAD dostępne na stronie

19 ARCA IEC ARCA x 500 PC: IP66, IK 10 Szafki Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. ARCA x 500 x 300 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA S x 500 x 300 Szafka PC Drzwi z klamką, zawiasy na dłuższym boku ARCA W x 500 x 300 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SW x 500 x 300 Szafka PC Drzwi przeszklone, z klamką, zawiasy na dłuższym boku ARCA F x 500 x 300 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SF x 500 x 300 Szafka PC, z flanszą Drzwi z klamką, zawiasy na dłuższym boku ARCA WF x 500 x 300 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dł. boku ARCA SWF x 500 x 300 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na dłuższym boku Akcesoria MPS ARCA x 450 Płyta montażowa Stal ocynkowana, dla wielkości 700x500x300 MPP ARCA x 450 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 700x500x300 MPX ARCA x 450 Płyta montażowa Pertinax, dla wielkości 700x500x300 DRS ARCA Rama z szynami DIN i maskownicą 4 rzędy x 21 mod., dla wielkości 700x500x300 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 700x500x300 PMK ARCA Zestaw do montażu na słupie Dla wielkości 400x500x210, 700x500x300 Ø Ø5.2* Rysunki CAD dostępne na stronie 17

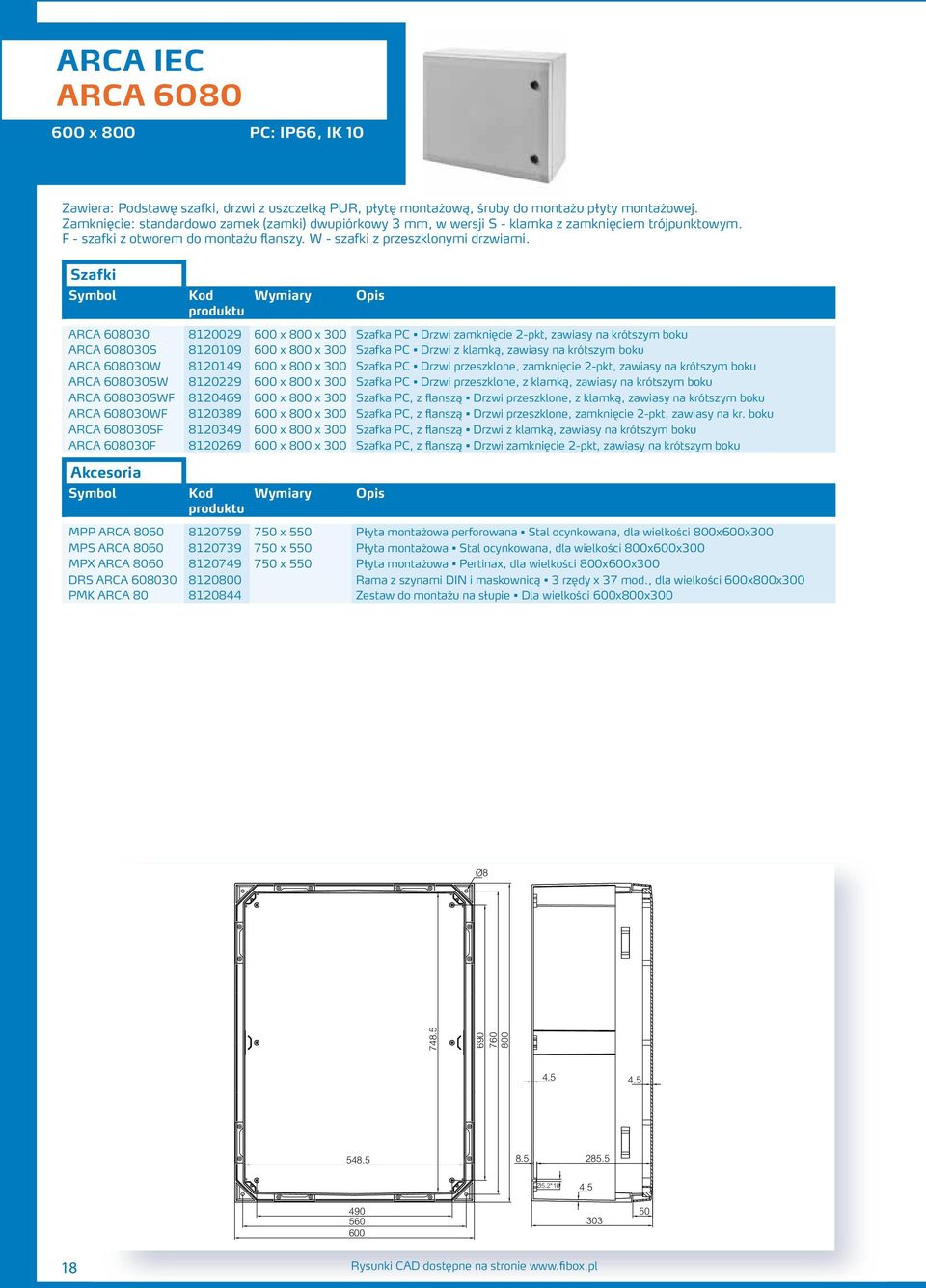

20 ARCA IEC ARCA x 800 PC: IP66, IK 10 Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. Szafki ARCA x 800 x 300 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku ARCA S x 800 x 300 Szafka PC Drzwi z klamką, zawiasy na krótszym boku ARCA W x 800 x 300 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na krótszym boku ARCA SW x 800 x 300 Szafka PC Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA SWF x 800 x 300 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na krótszym boku ARCA WF x 800 x 300 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na kr. boku ARCA SF x 800 x 300 Szafka PC, z flanszą Drzwi z klamką, zawiasy na krótszym boku ARCA F x 800 x 300 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na krótszym boku Akcesoria MPP ARCA x 550 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 800x600x300 MPS ARCA x 550 Płyta montażowa Stal ocynkowana, dla wielkości 800x600x300 MPX ARCA x 550 Płyta montażowa Pertinax, dla wielkości 800x600x300 DRS ARCA Rama z szynami DIN i maskownicą 3 rzędy x 37 mod., dla wielkości 600x800x300 PMK ARCA Zestaw do montażu na słupie Dla wielkości 600x800x300 Ø Ø5.2* Rysunki CAD dostępne na stronie

21 ARCA IEC ARCA x 600 PC: IP66, IK 10 Szafki Zawiera: Podstawę szafki, drzwi z uszczelką PUR, płytę montażową, śruby do montażu płyty montażowej. Zamknięcie: standardowo zamek (zamki) dwupiórkowy 3 mm, w wersji S - klamka z zamknięciem trójpunktowym. F - szafki z otworem do montażu flanszy. W - szafki z przeszklonymi drzwiami. ARCA x 600 x 300 Szafka PC Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA S x 600 x 300 Szafka PC Drzwi z klamką, zawiasy na dłuższym boku ARCA W x 600 x 300 Szafka PC Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SW x 600 x 300 Szafka PC Drzwi przeszklone, z klamką, zawiasy na dłuższym boku ARCA F x 600 x 300 Szafka PC, z flanszą Drzwi zamknięcie 2-pkt, zawiasy na dłuższym boku ARCA SF x 600 x 300 Szafka PC, z flanszą Drzwi z klamką, zawiasy na dłuższym boku ARCA WF x 600 x 300 Szafka PC, z flanszą Drzwi przeszklone, zamknięcie 2-pkt, zawiasy na dł. boku ARCA SWF x 600 x 300 Szafka PC, z flanszą Drzwi przeszklone, z klamką, zawiasy na dłuższym boku Akcesoria MPS ARCA x 550 Płyta montażowa Stal ocynkowana, dla wielkości 800x600x300 MPX ARCA x 550 Płyta montażowa Pertinax, dla wielkości 800x600x300 MPP ARCA x 550 Płyta montażowa perforowana Stal ocynkowana, dla wielkości 800x600x300 DRS ARCA Rama z szynami DIN i maskownicą 4 rzędy x 26 mod., dla wielkości 800x600x300 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 800x600x300 PMK ARCA Zestaw do montażu na słupie Dla wielkości 400x600x210, 800x600x300 Ø Ø5.2* Rysunki CAD dostępne na stronie 19

22 AKCESORIA Płyty montażowe (stal ocynkowana, grubość płyty 2 mm) MPS ARCA Płyta montażowa Stal ocynkowana, dla wielkości 300x0x150 MPS ARCA Płyta montażowa Stal ocynkowana, dla wielkości 400x300x150/210 MPS ARCA Płyta montażowa Stal ocynkowana, dla wielkości 500x400x210 MPS ARCA Płyta montażowa Stal ocynkowana, dla wielkości 600x400x210 MPS ARCA Płyta montażowa Stal ocynkowana, dla wielkości 700x500x300 MPS ARCA Płyta montażowa Stal ocynkowana, dla wielkości 800x600x300 Płyta montażowa 2 mm(stal ocynkowana) MPP ARCA Płyta montażowa perforowana Stal ocynkowana, dla wielkości 300x0x150 MPP ARCA Płyta montażowa perforowana Stal ocynkowana, dla wielkości 400x300x150/210 MPP ARCA Płyta montażowa perforowana Stal ocynkowana, dla wielkości 500x400x210 MPP ARCA Płyta montażowa perforowana Stal ocynkowana, dla wielkości 600x400x210 MPP ARCA Płyta montażowa perforowana Stal ocynkowana, dla wielkości 700x500x300 MPP ARCA Płyta montażowa perforowana Stal ocynkowana, dla wielkości 800x600x300 Płyta montażowa, Pertinax 5 mm MPX ARCA Płyta montażowa Pertinax, dla wielkości 300x0x150 MPX ARCA Płyta montażowa Pertinax, dla wielkości 400x300x150/210 MPX ARCA Płyta montażowa Pertinax, dla wielkości 500x400x210 MPX ARCA Płyta montażowa Pertinax, dla wielkości 600x400x210 MPX ARCA Płyta montażowa Pertinax, dla wielkości 700x500x300 MPX ARCA Płyta montażowa Pertinax, dla wielkości 800x600x300 Rama z szynami DIN i maskownicą DRS ARCA Rama z szynami DIN i maskownicą 1 rząd x 11 mod., dla wielkości 0x300x150 DRS ARCA Rama z szynami DIN i maskownicą 1 rząd x 5 mod., dla wielkości 300x0x150 DRS ARCA Rama z szynami DIN i maskownicą 1 rząd x 16 mod., dla wielkości 300x400x150 DRS ARCA Rama z szynami DIN i maskownicą 1 rząd x 16 mod., dla wielkości 300x400x210 DRS ARCA Rama z szynami DIN i maskownicą 2 rzędy x 11 mod., dla wielkości 400x300x150 DRS ARCA Rama z szynami DIN i maskownicą 2 rzędy x 11 mod., dla wielkości 400x300x210 DRS ARCA Rama z szynami DIN i maskownicą 2 rzędy x 22 mod., dla wielkości 400x500x210 DRS ARCA Rama z szynami DIN i maskownicą 3 rzędy x 16 mod., dla wielkości 500x400x210 DRS ARCA Rama z szynami DIN i maskownicą 2 rzędy x 27 mod., dla wielkości 400x600x210 DRS ARCA Rama z szynami DIN i maskownicą 3 rzędy x 16 mod., dla wielkości 600x400x210 DRS ARCA Rama z szynami DIN i maskownicą 3 rzędy x 32 moduły, dla wielkości 500x700x300 DRS ARCA Rama z szynami DIN i maskownicą 4 rzędy x 21 mod., dla wielkości 700x500x300 DRS ARCA Rama z szynami DIN i maskownicą 3 rzędy x 37 mod., dla wielkości 600x800x300 DRS ARCA Rama z szynami DIN i maskownicą 4 rzędy x 26 mod., dla wielkości 800x600x300

23 AKCESORIA Zestaw drzwi wewnętrznych, stal ocynkowana IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 300x0x150 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 400x300x150/210 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 500x400x210 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 600x400x210 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 700x500x300 IDS ARCA Zestaw drzwi wewnętrznych Stal ocynkowana, dla wielkości 800x600x300 Profile wsporcze do szyn DIN SBK ARCA Profile wsporcze do szyn DIN Długość 0 mm SBK ARCA Profile wsporcze do szyn DIN Długość 300 mm SBK ARCA Profile wsporcze do szyn DIN Długość 400 mm SBK ARCA Profile wsporcze do szyn DIN Długość 500 mm SBK ARCA Profile wsporcze do szyn DIN Długość 600 mm SBK ARCA Profile wsporcze do szyn DIN Długość 700 mm SBK ARCA Profile wsporcze do szyn DIN Długość 800 mm Zestaw wsporników narożnych CBS ARCA Zestaw wsporników narożnych Do szafy o głębokości 150 CBS ARCA Zestaw wsporników narożnych Do szafy o głębokości 210 CBS ARCA Zestaw wsporników narożnych Do szafy o głębokości 300 Zestaw do łączenia szafek CFS ARCA 818 Zestaw do łączenia szafek Ramka oraz śruby Zestaw uchwytów do wieszania na ścianę WMK ARCA Zestaw uchwytów do wieszania na ścianę Odstęp 10 mm między obudową o ścianą WMK ARCA Zestaw uchwytów do wieszania na ścianę Odstęp 40 mm między obudową o ścianą Zestaw do montażu na słupie PMK ARCA Zestaw do montażu na słupie Dla wielkości 300x0x150 PMK ARCA Zestaw do montażu na słupie Dla wielkości 0x300x150, 400x300x150/210 PMK ARCA Zestaw do montażu na słupie Dla wielkości 300x400x150/210, 500x400x210, 600x400x210 PMK ARCA Zestaw do montażu na słupie Dla wielkości 400x500x210, 700x500x300 PMK ARCA Zestaw do montażu na słupie Dla wielkości 400x600x210, 800x600x300 PMK ARCA Zestaw do montażu na słupie Dla wielkości 500x700x300 PMK ARCA Zestaw do montażu na słupie Dla wielkości 600x800x300 Zestaw do zamykania na kłódkę PLS ARCA Zestaw do zamykania na kłódkę 21

24 AKCESORIA Wkładki do zamka LIS ARCA DB Wkładka do zamka - dwupiórkowa 3 mm LIS ARCA S Wkładka do zamka - kwadratowa 7 mm LIS ARCA S Wkładka do zamka - kwadratowa 8 mm LIS ARCA T Wkładka do zamka - trójkątna 8 mm LIS ARCA 1242E Wkładka do zamka - system 1242E LIS ARCA V2432E Wkładka do zamka - system V2432E LIS ARCA 455E Wkładka do zamka - system 455E LIS ARCA 405E Wkładka do zamka - system 405E Wkładki półcylindryczne do klamki CLI ARCA DB Wkładka do klamki - dwupiórkowa 3 mm, półcylinder CLI ARCA S Wkładka do klamki - kwadratowa 6 mm, półcylinder CLI ARCA S Wkładka do klamki - kwadratowa 8 mm, półcylinder CLI ARCA T Wkładka do klamki - trójkątna 8 mm, półcylinder CLI ARCA 1242E Wkładka do zamka - system 1242E, półcylinder CLI ARCA V2432E Wkładka do klamki - system V2432E, półcylinder CLI ARCA 455E Wkładka do klamki - system 455E, półcylinder CLI ARCA 405E Wkładka do klamki - system 405E, półcylinder Zestawy zawiasów FHS S ARCA Zestaw zawiasów małych Dla wielkości 300x0-600x400 FHS M ARCA Zestaw zawiasów średnich Dla wielkości 700x x ARCA informacje techniczne CECNA Poliwęglan (PC) Zgodność z normami/dyrektywami Materiał Poliwęglan z dodatkiem włókna szklanego EN/IEC 628, EN/IEC Stopień ochrony (EN 60529)) IP 66 Wytrzymałość mechaniczna (EN 62262) IK C/ IK C Dyrektywa Niskonapięciowa 06/95/EC (do 1500 VCD) Zakres temperaturowy Celsjusz C Dyrektywa RoHS 02/95/EC (praca ciągła) Fahrenheit F Zakres temperaturowy Celsjusz C (krótkotrwale) Fahrenheit F Klasa izolacyjności Izolacja zupełna (II) B Kolor elementów szarych RAL 7035 (szary przemysłowy) Próba rozżażonego drutu (IEC ) 960 Klasa palności (materiał) UL 94-5VA Toksyczność Bezhalogenowy (DIN/VDE 0472, Part 815) Materiał uszczelki PUR Odporność chemiczna Dobra Zastrzega się prawo do zmiany danych bez uprzedzenia.

25 KATALOG PRODUKTOWY FIRMY FIBOX ZRZECZENIE SIĘ ODPOWIEDZIALNOŚCI Treści i informacje zawarte w naszym Katalogu Produktowym ( Katalog ) mają charakter ogólny, a ilustracje zawarte w Katalogu służą wyłącznie wizualizacji produktów. Każda informacja i całość Katalogu służy wyłącznie celom informacyjnym. Fibox Oy Ab oraz jego spółki stowarzyszone nie składają żadnych oświadczeń ani zapewnień wyrażonych wprost lub domniemanych, odnośnie dokładności, kompletności i użyteczności informacji lub przydatności do określonego zastosowania. Wszelkie informacje i treści zawarte w niniejszym Katalogu będą zmieniane bez uprzedniego powiadamiania. Chociaż firma Fibox Oy Ab oraz jej spółki stowarzyszone podjęły starania w celu zagwarantowania dokładności informacji zawartych w tym Katalogu, nie ponosi ani ona, ani jej spółki stowarzyszone odpowiedzialności za wszelkie nieścisłości, które mogłyby wystąpić POSTANOWIENIA I WARUNKI SPRZEDAWCY Poniższe postanowienia i warunki obejmują całość sprzedaży produktów i świadczenie usług na rzecz Klienta przez firmę Fibox Oy Ab oraz przez którąkolwiek z jej spółek stowarzyszonych ( Sprzedający ). Poniższe postanowienia i warunki znoszą wszystkie poprzednie oświadczenia stron, umowy lub kontrakty, w formie pisemnej lub ustnej, a żadne porozumienie, umowa, postanowienie lub warunek bądź zwyczaj handlowy, który różni się od poniższych postanowień i warunków nie będzie wiązał Sprzedającego. Jakiekolwiek odstąpienie od wykonania prawa, poprawka lub zmiana niniejszych postanowień i warunków będzie skuteczna jeśli jest dokonana w formie pisemnej i podpisana przez upoważnioną osobę w firmie lub przez Sprzedającego Prawa do Własności Intelektualnej Wszelkie treści i informacje, rysunki, specyfikacje, podręczniki użytkownika, katalogi i inne dokumenty dostarczone przez Sprzedającego do Klienta za sprzedane produkty pozostają własnością albo Sprzedającego albo jego spółek stowarzyszonych, w zależności od przypadku i są dostarczane pod warunkiem, że Klient korzysta z nich w celu obsługi, konserwacji i napraw produktów oraz, że Klient w żadnym wypadku nie kopiuje, nie sporządza kopii, nie ujawnia oraz nie publikuje tych informacji. Zakup lub korzystanie z produktów Sprzedającego nie może być rozumiane jako nadanie Klientowi prawa, licencji lub podlicencji, tytułu lub korzyści w lub do jakiegokolwiek patentu, nazwy handlowej, znaku handlowego, tajemnicy handlowej, praw autorskich lub do innych praw własności intelektualnej należących do Sprzedającego lub jego spółki stowarzyszonej oraz w lub do innych praw lub informacji właścicielskiej lub innej własności intelektualnej, właścicielskiej lub przemysłowej należącej do Sprzedającego lub odnoszącej się do jego produktów lub należących do jego spółek stowarzyszonych, które są zaakceptowane przez Klienta jako jedyna i wyłączna własność Sprzedającego lub jego spółek stowarzyszonych. 2.2 Ograniczona Gwarancja Udzielona przez Firmę FIBOX Sprzedający gwarantuje Klientowi, że wszystkie produkty i usługi dostarczone lub świadczone będą zgodne ze specyfikacjami i będą wolne od wszelkich wad materiałowych i braków w wykonaniu, pod warunkiem korzystania z nich i serwisowania ich zgodnie ze specyfikacją, na okres jednego roku od daty wysyłki. Jednakże, niniejsza gwarancja nie będzie odnosiła się do, w zakresie w jakim produkt ten, został po dostawie: (a) naprawiony lub zmieniony poza zakładem Sprzedającego lub (b) jest używany niezgodnie ze specyfikacją, nie wykazana jest należyta dbałość o produkt, ulega on zniszczeniu lub jest nienależycie przechowywany lub został zainstalowany, złożony, przechowywany, obsługiwany lub naprawiany w warunkach, które przekraczają jego zdolności (moce) projektowe lub w sposób, który nie jest zgodny z zaleceniami Sprzedającego lub jest niezgodny z obowiązującym prawem, uregulowaniami lub kodeksami. Sprzedający nie składa żadnego oświadczenia i nie udziela jakiejkolwiek gwarancji odnośnie użyteczności lub zgodności lub usługi ze sprzętem Klienta, jego materiałami, komponentami, produktami lub jego celem oraz Sprzedający w żadnym wypadku nie poniesie odpowiedzialności za projekt, wykonanie, sposób korzystania oraz defekty, wadliwe działanie własnego sprzętu Klienta, jego materiałów, komponentów lub produktów. Jedynym obowiązkiem Sprzedającego oraz jednym środkiem zaradczym przysługującym Klientowi w ramach gwarancji będzie dokonanie naprawy gwarancyjnej lub według wyłącznego wyboru Sprzedającego wymiana, który mógłby zostać zaklasyfikowany przez Sprzedającego jako produkt wadliwy, pod warunkiem, że Klient w ciągu jednego roku gwarancyjnego wspomnianego powyżej, powiadomi na piśmie Sprzedającego o wystąpieniu defektów, ponadto, pod warunkiem, że Klient, jeśli jest to konieczne, dostarczy produkty do siedziby Sprzedającego w celu ich naprawy lub zamiany. NINIEJSZY PARAGRAF STANOWI O PRZYSŁUGUJĄCYM ŚRODKU ZARADCZYM W PRZYPADKU ZGŁOSZENIA ROSZCZE NIA ODSZKODOWAWCZEGO JEŚLI WYSTĄPIĄ DEFEKTY LUB WADY PRODUKTÓW LUB USŁUG, BEZ WZGLĘDU NA TO, CZY ROSZCZE NIE WYNIKA Z KONTRAKTU, Z TYTUŁU UBEZPIECZENIA LUB Z GWARANCJI LUB Z POWODU POPEŁNIENIA CZYNU NIEDOZWOLO NEGO (WŁĄCZAJĄC ZANIEDBANIE ZE STRONY SPRZEDAJĄCEGO), CAŁKOWITEJ ODPOWIEDZIALNOŚCI FINANSOWEJ LUB INNEJ ORAZ BEZ WZGLĘDU NA TO, CZY POSTĘPOWANIE ZOSTAŁO WSZCZĘTE. POWYŻSZE GWARANCJE SĄ JEDYNYMI I WYŁĄCZNYMI GWARANC JAMI SPRZEDAJĄCEGO WOBEC KLIENTA ORAZ SĄ SKŁADANE ZAMIAST INNYCH GWARANCJI. NIE SĄ SKŁADANE ŻADNE INNE GWARANCJE, WPROST LUB DOMNIEMANE, Z MOCY PRAWA LUB W INNY SPOSÓB, NA JAKIEKOLWIEK PRODUKTY LUB USŁUGI SPRZE DANE LUB DOSTARCZONE, A SPRZEDAJĄCY ODSTĘPUJE OD WSZEL KICH DOMNIEMANYCH GWARANCJI DOTYCZĄCYCH ATRAKCYJNOŚCI RYNKOWEJ PRODUKTU ORAZ JEGO UŻYTECZNOŚCI DO DANEGO ZASTOSOWANIA. WSZELKIE KATALOGI, PRÓBKI LUB MODELE SĄ PRZEDSTAWIONE WYŁĄCZNIE W CELACH INFORMACYJNYCH I NIE MOGĄ BYĆ ROZUMIANE JAKO ZŁOŻENIE WYRAŹNEJ GWARANCJI, A ŻADNE POTWIERDZENIE LUB OBIETNICA LUB OPIS LUB KATALOG, PRÓBKA LUB MODEL NIE MOGĄ BYĆ UZNANE I ODCZYTANE JAKO PODSTAWA DO ŻĄDANIA ZMNIEJSZENIA CENY. 2.3 OGRANICZENIE ODPOWIEDZIALNOŚCI W żadnym wypadku, bez względu na to, czy wystąpiło to w wyniku naruszenia kontraktu, z tytułu roszczenia odszkodowawczego, z tytułu gwarancji, w wyniku popełnienia czynu niedozwolonego (włączając zaniedbanie ze strony Sprzedającego), z tytułu ponoszenia odpowiedzialności całkowitej lub z innego tytułu, odpowiedzialność Sprzedającego wobec Klienta za jakąkolwiek stratę lub szkodę związaną z produktami lub wynikłą z dostarczonych produktów lub usług, nie może przewyższyć ceny na określony towar lub usługę, co dawałoby podstawy do zgłoszenia roszczenia, a wszelka taka odpowiedzialność kończy się wraz z wygaśnięciem gwarancji określonej w Ustępie 2.2 zatytułowanym Gwarancje. Każde roszczenie wynikające z tej odpowiedzialności musi być zgłoszone na czas we właściwym sądzie zgodnie z obowiązującą ustawą o terminach czaso wych, ale w żadnym wypadku, nie może zostać zgłoszone później niż w ciągu jednego roku od wygaśnięcia powyższej gwarancji. W ŻADNYM WYPADKU SPRZEDAJĄCY LUB JEGO SPÓŁKI STOWARZYSZONE, CZŁONKOWIE JEGO KIEROWN ICTWA, PRZEDSTAWICIELE LUB PRACOWNICY NIE BĘDĄ PONOSILI ODPOWIEDZIALNOŚCI ZA WSZELKIE WYPADKOWE, POŚREDNIE LUB SZCZEGÓLNE SZKODY ORAZ ZA SZKODY POWSTAŁE W NASTĘPSTWIE W ZWIĄZKU Z LUB POWSTAŁE W DOSTARCZONYCH PRODUKTACH LUB USŁUGACH, WŁĄCZAJĄC (BEZ OGRANICZEŃ) UTRATĘ ZYSKÓW LUB PRZYCHODÓW, PRZERWY W PROWADZE NIU DZIAŁALNOŚCI, STRATY WYNIKŁE Z NIE KORZYSTANIA Z PRODUKTÓW LUB WSZELKIEGO ZWIĄZANEGO Z NIMI SPRZĘTU, MATERIAŁÓW, KOMPONENTÓW LUB PRODUKTÓW, SZKODY POWSTAŁE W ZWIĄZANYM Z NIMI SPRZĘCIE, W MATERIAŁACH, KOMPONENTACH LUB PRODUKTACH, ZWIĄZANYCH Z PONOSZE NIEM KOSZTÓW CZĘŚCI ZAMIE NNYCH LUB W WYNIKU REKLA MACJI ZGŁASZANYCH PRZEZ KLIENTÓW, WYŁĄCZNY ŚRODEK ZARADCZY PRZYSŁUGUJĄCY KLIENTOWI Z TYTUŁU WSZELK IEJ ODPOWIEDZIALNOŚCI SPRZEDAJĄCEGO OGRANICZA SIĘ DO ŻĄDANIA DOKONANIA NAPRAW LUB WYMIANY WADLIWYCH PRODUKTÓW LUB USŁUG ZGODNIE Z TREŚCIĄ POPRZEDZAJĄCEGO POWYŻSZEGO PARAGRAFU. JEDYNYM ROSZCZENIEM ZWROT NYM PRZYSŁUGUJĄCYM KLIENTOWI Z TYTUŁU POWSTAŁYCH SZ KÓD W ZWIĄZKU LUB WYNIKŁYCH Z DOSTARCZONYCH PRODUK TÓW LUB USŁUG, BEZ WZGLĘDU NA TO, CZY POWSTAŁYCH W WYNIKU NARUSZENIA KONTRAKTU, Z TYTUŁU UBEZPIECZENIA, GWARANCJI, W WYNIKU POPEŁNIENIA CZYNU NIEDOZWOLON EGO (WŁĄCZAJĄC ZANIEDBANIE ZE STRONY SPRZEDAJĄCEGO, Z TYTUŁU ODPOWIEDZIALNOŚCI CAŁKOWITEJ LUB POWSTAŁYCH W INNY SPOSÓB, BĘDZIE OBCIĄŻAŁO SPRZEDAJĄCEGO, A KLIENT WYRAŻA ZGODĘ, ŻE ANI PRODUCENT, ANI SPÓŁKI STO WARZYSZONE SPRZEDAJĄCEGO, ANI CZŁONKOWIE KIEROWN ICTWA SPRZEDAJĄCEGO, JEGO PRACOWNICY LUB UDZIAŁOWCY LUB PRZEDSTAWICIELE NIE BĘDĄ PONOSIĆ JAKIEJKOLWIEK ODPOWIEDZIALNOŚCI ZA TO. OGÓLNE WARUNKI FIRMY FIBOX Sprzedający ma obowiązek dostarczenia produktów oraz świadczenia usług na rzecz Klienta zgodnie z Ogólnymi Warunkami firmy Fibox. Jednakże, w przypadku wystąpienia różnic pomiędzy Warunkami Ogólnymi firmy Fibox oraz Ogólnymi Postanowieniami i Warunkami Sprzedającego podanymi w tym Katalogu, moc obowiązującą zachowują Ogólne Postanowienia i Warunki Sprzedającego. 23
