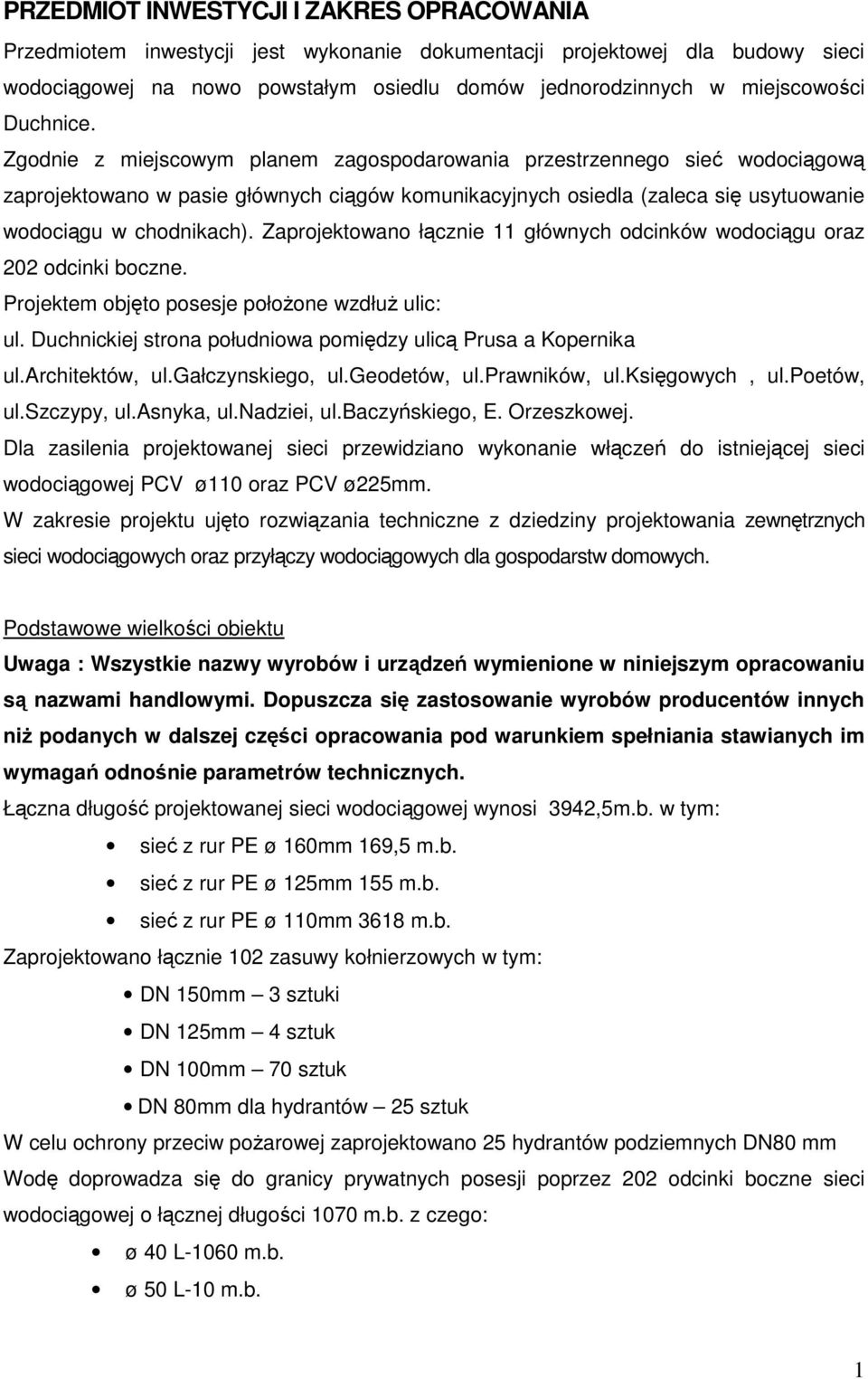

1 PRZEDMIOT INWESTYCJI I ZAKRES OPRACOWANIA Przedmiotem inwestycji jest wykonanie dokumentacji projektowej dla budowy sieci wodociągowej na nowo powstałym osiedlu domów jednorodzinnych w miejscowości Duchnice. Zgodnie z miejscowym planem zagospodarowania przestrzennego sieć wodociągową zaprojektowano w pasie głównych ciągów komunikacyjnych osiedla (zaleca się usytuowanie wodociągu w chodnikach). Zaprojektowano łącznie 11 głównych odcinków wodociągu oraz 202 odcinki boczne. Projektem objęto posesje połoŝone wzdłuŝ ulic: ul. Duchnickiej strona południowa pomiędzy ulicą Prusa a Kopernika ul.architektów, ul.gałczynskiego, ul.geodetów, ul.prawników, ul.księgowych, ul.poetów, ul.szczypy, ul.asnyka, ul.nadziei, ul.baczyńskiego, E. Orzeszkowej. Dla zasilenia projektowanej sieci przewidziano wykonanie włączeń do istniejącej sieci wodociągowej PCV ø110 oraz PCV ø225mm. W zakresie projektu ujęto rozwiązania techniczne z dziedziny projektowania zewnętrznych sieci wodociągowych oraz przyłączy wodociągowych dla gospodarstw domowych. Podstawowe wielkości obiektu Uwaga : Wszystkie nazwy wyrobów i urządzeń wymienione w niniejszym opracowaniu są nazwami handlowymi. Dopuszcza się zastosowanie wyrobów producentów innych niŝ podanych w dalszej części opracowania pod warunkiem spełniania stawianych im wymagań odnośnie parametrów technicznych. Łączna długość projektowanej sieci wodociągowej wynosi 3942,5m.b. w tym: sieć z rur PE ø 160mm 169,5 m.b. sieć z rur PE ø 125mm 155 m.b. sieć z rur PE ø 110mm 3618 m.b. Zaprojektowano łącznie 102 zasuwy kołnierzowych w tym: DN 150mm 3 sztuki DN 125mm 4 sztuk DN 100mm 70 sztuk DN 80mm dla hydrantów 25 sztuk W celu ochrony przeciw poŝarowej zaprojektowano 25 hydrantów podziemnych DN80 mm Wodę doprowadza się do granicy prywatnych posesji poprzez 202 odcinki boczne sieci wodociągowej o łącznej długości 1070 m.b. z czego: ø 40 L-1060 m.b. ø 50 L-10 m.b. 1

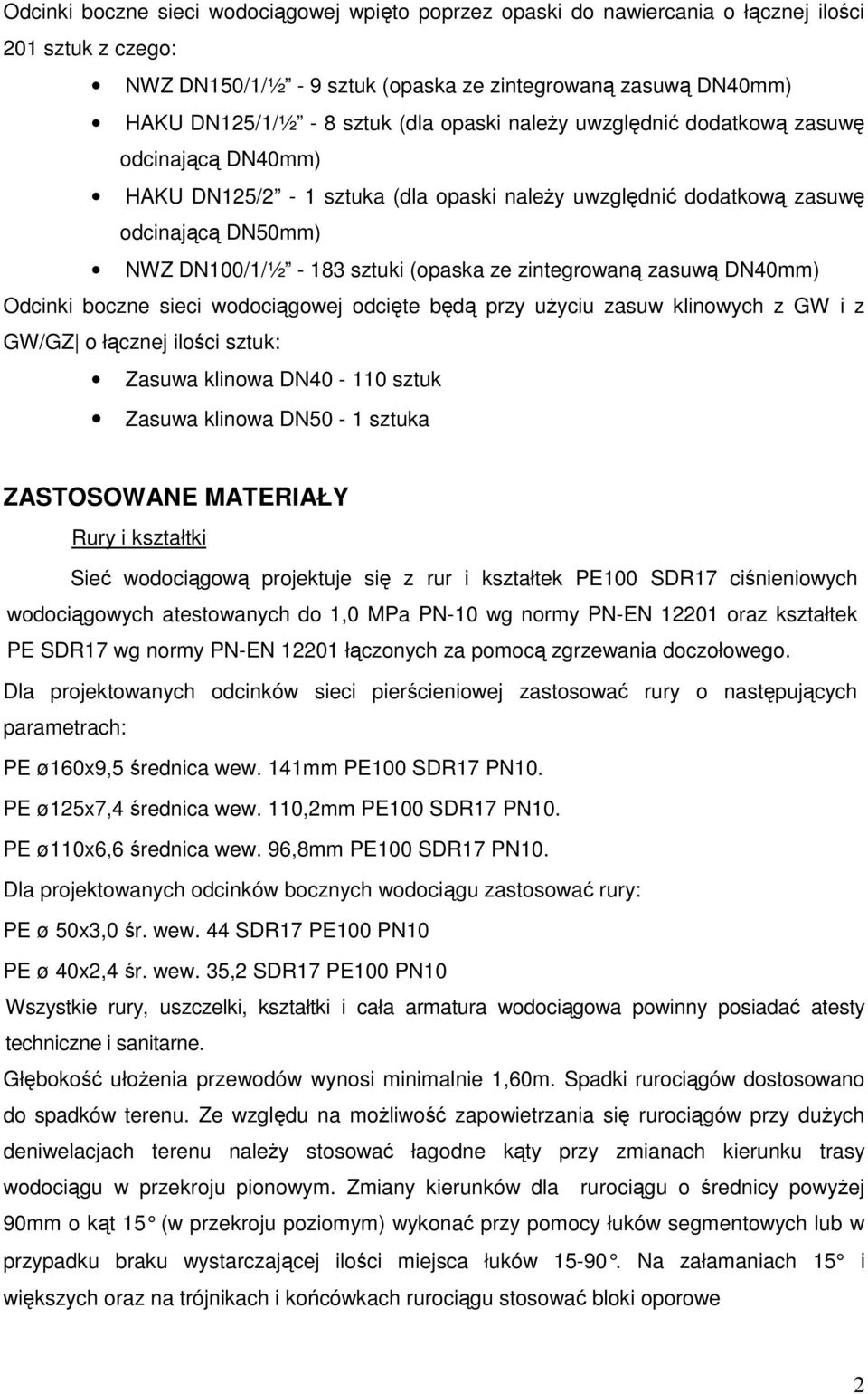

2 Odcinki boczne sieci wodociągowej wpięto poprzez opaski do nawiercania o łącznej ilości 201 sztuk z czego: NWZ DN150/1/½ - 9 sztuk (opaska ze zintegrowaną zasuwą DN40mm) HAKU DN125/1/½ - 8 sztuk (dla opaski naleŝy uwzględnić dodatkową zasuwę odcinającą DN40mm) HAKU DN125/2-1 sztuka (dla opaski naleŝy uwzględnić dodatkową zasuwę odcinającą DN50mm) NWZ DN100/1/½ sztuki (opaska ze zintegrowaną zasuwą DN40mm) Odcinki boczne sieci wodociągowej odcięte będą przy uŝyciu zasuw klinowych z GW i z GW/GZ o łącznej ilości sztuk: Zasuwa klinowa DN sztuk Zasuwa klinowa DN50-1 sztuka ZASTOSOWANE MATERIAŁY Rury i kształtki Sieć wodociągową projektuje się z rur i kształtek PE100 SDR17 ciśnieniowych wodociągowych atestowanych do 1,0 MPa PN-10 wg normy PN-EN oraz kształtek PE SDR17 wg normy PN-EN łączonych za pomocą zgrzewania doczołowego. Dla projektowanych odcinków sieci pierścieniowej zastosować rury o następujących parametrach: PE ø160x9,5 średnica wew. 141mm PE100 SDR17 PN10. PE ø125x7,4 średnica wew. 110,2mm PE100 SDR17 PN10. PE ø110x6,6 średnica wew. 96,8mm PE100 SDR17 PN10. Dla projektowanych odcinków bocznych wodociągu zastosować rury: PE ø 50x3,0 śr. wew. 44 SDR17 PE100 PN10 PE ø 40x2,4 śr. wew. 35,2 SDR17 PE100 PN10 Wszystkie rury, uszczelki, kształtki i cała armatura wodociągowa powinny posiadać atesty techniczne i sanitarne. Głębokość ułoŝenia przewodów wynosi minimalnie 1,60m. Spadki rurociągów dostosowano do spadków terenu. Ze względu na moŝliwość zapowietrzania się rurociągów przy duŝych deniwelacjach terenu naleŝy stosować łagodne kąty przy zmianach kierunku trasy wodociągu w przekroju pionowym. Zmiany kierunków dla rurociągu o średnicy powyŝej 90mm o kąt 15 (w przekroju poziomym) wykonać przy pomocy łuków segmentowych lub w przypadku braku wystarczającej ilości miejsca łuków Na załamaniach 15 i większych oraz na trójnikach i końcówkach rurociągu stosować bloki oporowe 2

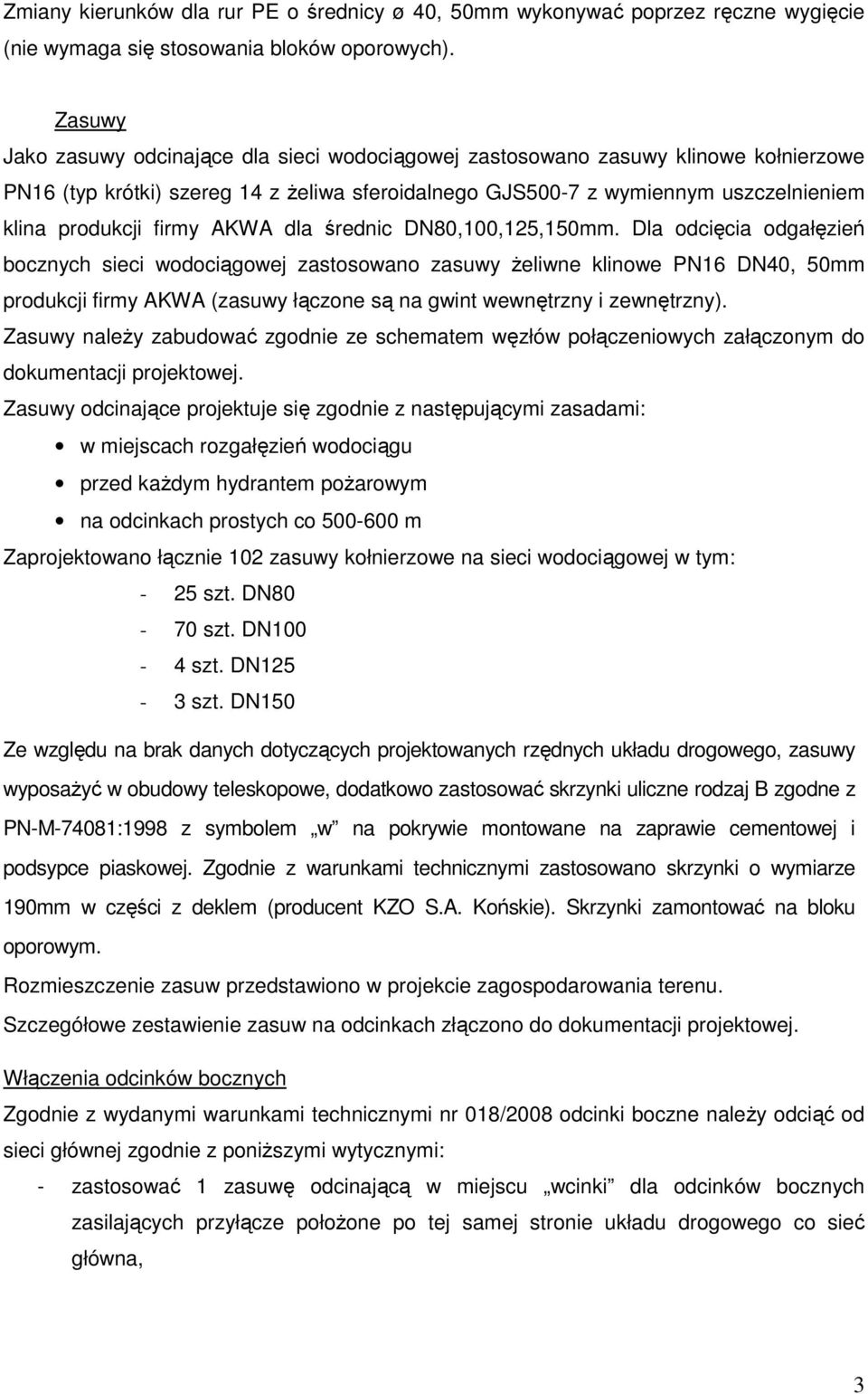

3 Zmiany kierunków dla rur PE o średnicy ø 40, 50mm wykonywać poprzez ręczne wygięcie (nie wymaga się stosowania bloków oporowych). Zasuwy Jako zasuwy odcinające dla sieci wodociągowej zastosowano zasuwy klinowe kołnierzowe PN16 (typ krótki) szereg 14 z Ŝeliwa sferoidalnego GJS500-7 z wymiennym uszczelnieniem klina produkcji firmy AKWA dla średnic DN80,100,125,150mm. Dla odcięcia odgałęzień bocznych sieci wodociągowej zastosowano zasuwy Ŝeliwne klinowe PN16 DN40, 50mm produkcji firmy AKWA (zasuwy łączone są na gwint wewnętrzny i zewnętrzny). Zasuwy naleŝy zabudować zgodnie ze schematem węzłów połączeniowych załączonym do dokumentacji projektowej. Zasuwy odcinające projektuje się zgodnie z następującymi zasadami: w miejscach rozgałęzień wodociągu przed kaŝdym hydrantem poŝarowym na odcinkach prostych co m Zaprojektowano łącznie 102 zasuwy kołnierzowe na sieci wodociągowej w tym: - 25 szt. DN80-70 szt. DN100-4 szt. DN125-3 szt. DN150 Ze względu na brak danych dotyczących projektowanych rzędnych układu drogowego, zasuwy wyposaŝyć w obudowy teleskopowe, dodatkowo zastosować skrzynki uliczne rodzaj B zgodne z PN-M-74081:1998 z symbolem w na pokrywie montowane na zaprawie cementowej i podsypce piaskowej. Zgodnie z warunkami technicznymi zastosowano skrzynki o wymiarze 190mm w części z deklem (producent KZO S.A. Końskie). Skrzynki zamontować na bloku oporowym. Rozmieszczenie zasuw przedstawiono w projekcie zagospodarowania terenu. Szczegółowe zestawienie zasuw na odcinkach złączono do dokumentacji projektowej. Włączenia odcinków bocznych Zgodnie z wydanymi warunkami technicznymi nr 018/2008 odcinki boczne naleŝy odciąć od sieci głównej zgodnie z poniŝszymi wytycznymi: - zastosować 1 zasuwę odcinającą w miejscu wcinki dla odcinków bocznych zasilających przyłącze połoŝone po tej samej stronie układu drogowego co sieć główna, 3

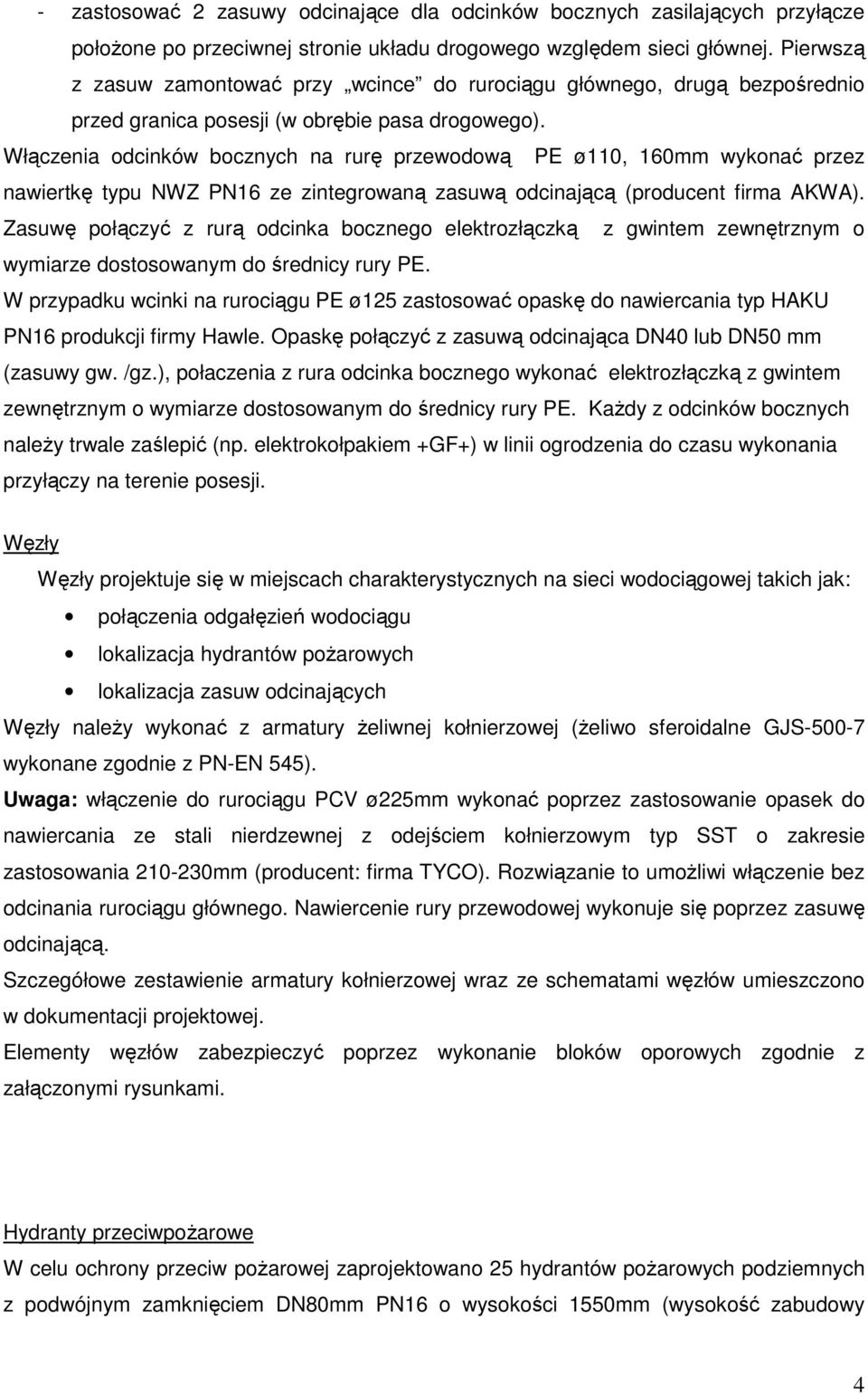

4 - zastosować 2 zasuwy odcinające dla odcinków bocznych zasilających przyłącze połoŝone po przeciwnej stronie układu drogowego względem sieci głównej. Pierwszą z zasuw zamontować przy wcince do rurociągu głównego, drugą bezpośrednio przed granica posesji (w obrębie pasa drogowego). Włączenia odcinków bocznych na rurę przewodową PE ø110, 160mm wykonać przez nawiertkę typu NWZ PN16 ze zintegrowaną zasuwą odcinającą (producent firma AKWA). Zasuwę połączyć z rurą odcinka bocznego elektrozłączką z gwintem zewnętrznym o wymiarze dostosowanym do średnicy rury PE. W przypadku wcinki na rurociągu PE ø125 zastosować opaskę do nawiercania typ HAKU PN16 produkcji firmy Hawle. Opaskę połączyć z zasuwą odcinająca DN40 lub DN50 mm (zasuwy gw. /gz.), połaczenia z rura odcinka bocznego wykonać elektrozłączką z gwintem zewnętrznym o wymiarze dostosowanym do średnicy rury PE. KaŜdy z odcinków bocznych naleŝy trwale zaślepić (np. elektrokołpakiem +GF+) w linii ogrodzenia do czasu wykonania przyłączy na terenie posesji. Węzły Węzły projektuje się w miejscach charakterystycznych na sieci wodociągowej takich jak: połączenia odgałęzień wodociągu lokalizacja hydrantów poŝarowych lokalizacja zasuw odcinających Węzły naleŝy wykonać z armatury Ŝeliwnej kołnierzowej (Ŝeliwo sferoidalne GJS wykonane zgodnie z PN-EN 545). Uwaga: włączenie do rurociągu PCV ø225mm wykonać poprzez zastosowanie opasek do nawiercania ze stali nierdzewnej z odejściem kołnierzowym typ SST o zakresie zastosowania mm (producent: firma TYCO). Rozwiązanie to umoŝliwi włączenie bez odcinania rurociągu głównego. Nawiercenie rury przewodowej wykonuje się poprzez zasuwę odcinającą. Szczegółowe zestawienie armatury kołnierzowej wraz ze schematami węzłów umieszczono w dokumentacji projektowej. Elementy węzłów zabezpieczyć poprzez wykonanie bloków oporowych zgodnie z załączonymi rysunkami. Hydranty przeciwpoŝarowe W celu ochrony przeciw poŝarowej zaprojektowano 25 hydrantów poŝarowych podziemnych z podwójnym zamknięciem DN80mm PN16 o wysokości 1550mm (wysokość zabudowy 4

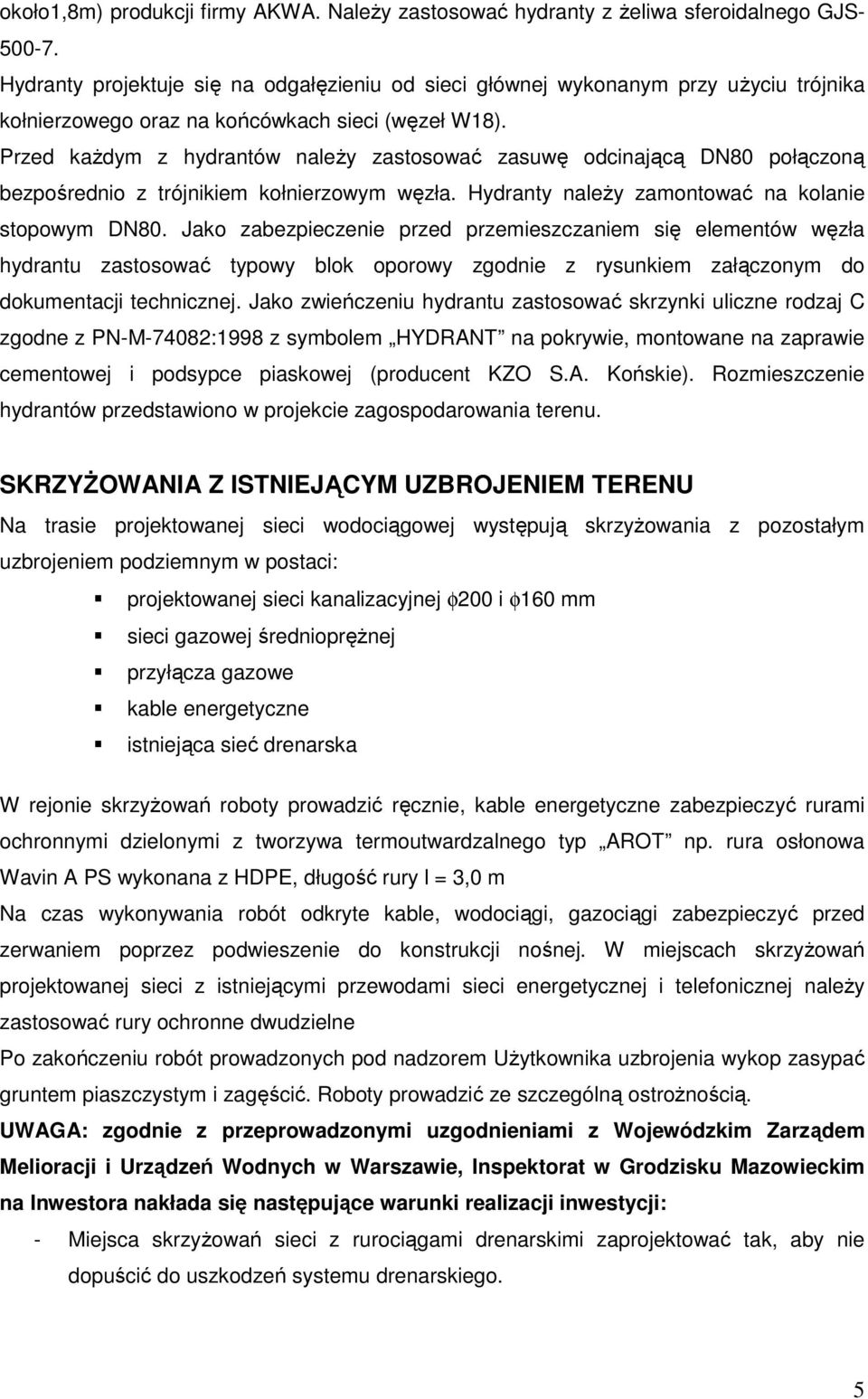

5 około1,8m) produkcji firmy AKWA. NaleŜy zastosować hydranty z Ŝeliwa sferoidalnego GJS Hydranty projektuje się na odgałęzieniu od sieci głównej wykonanym przy uŝyciu trójnika kołnierzowego oraz na końcówkach sieci (węzeł W18). Przed kaŝdym z hydrantów naleŝy zastosować zasuwę odcinającą DN80 połączoną bezpośrednio z trójnikiem kołnierzowym węzła. Hydranty naleŝy zamontować na kolanie stopowym DN80. Jako zabezpieczenie przed przemieszczaniem się elementów węzła hydrantu zastosować typowy blok oporowy zgodnie z rysunkiem załączonym do dokumentacji technicznej. Jako zwieńczeniu hydrantu zastosować skrzynki uliczne rodzaj C zgodne z PN-M-74082:1998 z symbolem HYDRANT na pokrywie, montowane na zaprawie cementowej i podsypce piaskowej (producent KZO S.A. Końskie). Rozmieszczenie hydrantów przedstawiono w projekcie zagospodarowania terenu. SKRZYśOWANIA Z ISTNIEJĄCYM UZBROJENIEM TERENU Na trasie projektowanej sieci wodociągowej występują skrzyŝowania z pozostałym uzbrojeniem podziemnym w postaci: projektowanej sieci kanalizacyjnej φ200 i φ160 mm sieci gazowej średniopręŝnej przyłącza gazowe kable energetyczne istniejąca sieć drenarska W rejonie skrzyŝowań roboty prowadzić ręcznie, kable energetyczne zabezpieczyć rurami ochronnymi dzielonymi z tworzywa termoutwardzalnego typ AROT np. rura osłonowa Wavin A PS wykonana z HDPE, długość rury l = 3,0 m Na czas wykonywania robót odkryte kable, wodociągi, gazociągi zabezpieczyć przed zerwaniem poprzez podwieszenie do konstrukcji nośnej. W miejscach skrzyŝowań projektowanej sieci z istniejącymi przewodami sieci energetycznej i telefonicznej naleŝy zastosować rury ochronne dwudzielne Po zakończeniu robót prowadzonych pod nadzorem UŜytkownika uzbrojenia wykop zasypać gruntem piaszczystym i zagęścić. Roboty prowadzić ze szczególną ostroŝnością. UWAGA: zgodnie z przeprowadzonymi uzgodnieniami z Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Warszawie, Inspektorat w Grodzisku Mazowieckim na Inwestora nakłada się następujące warunki realizacji inwestycji: - Miejsca skrzyŝowań sieci z rurociągami drenarskimi zaprojektować tak, aby nie dopuścić do uszkodzeń systemu drenarskiego. 5

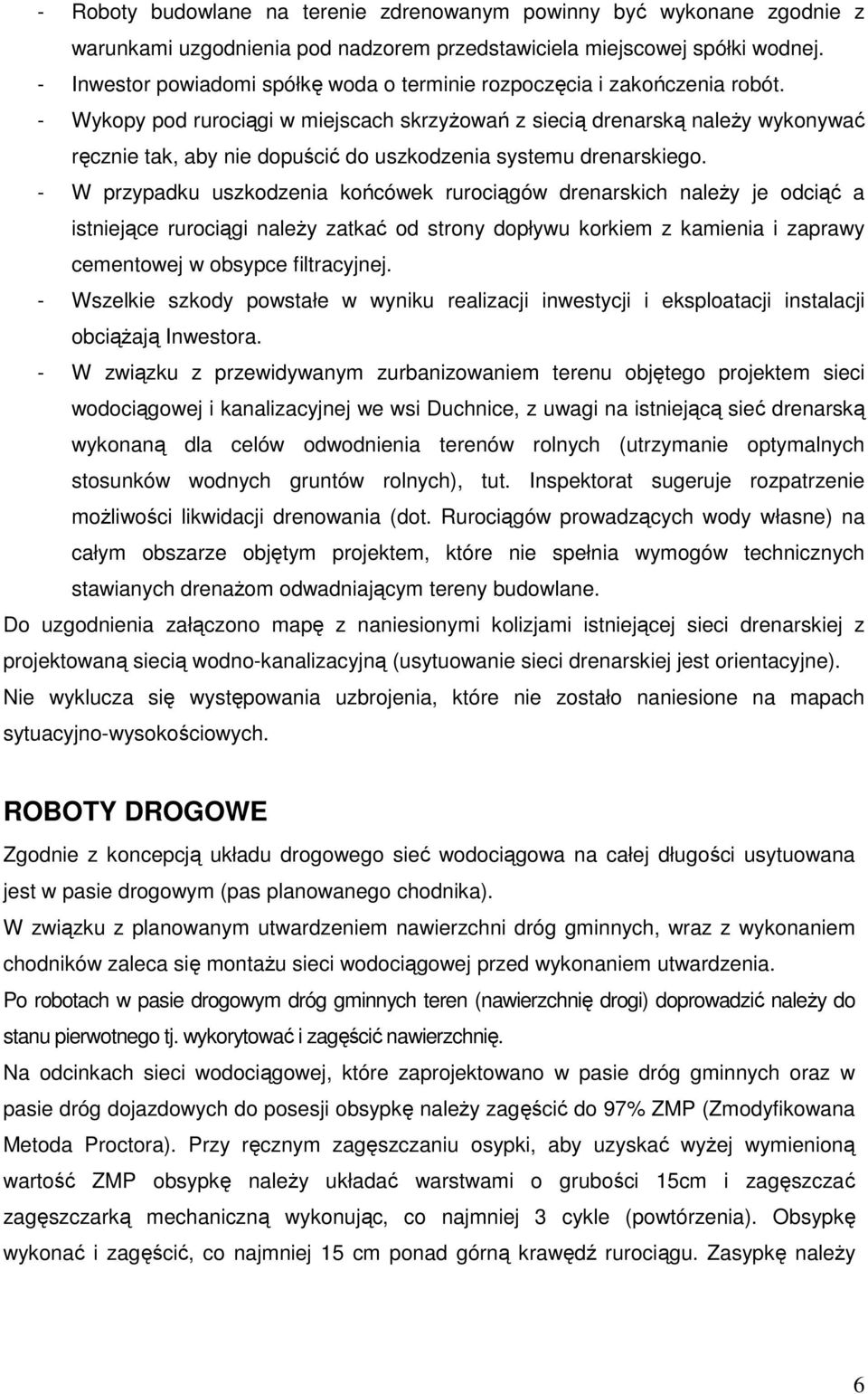

6 - Roboty budowlane na terenie zdrenowanym powinny być wykonane zgodnie z warunkami uzgodnienia pod nadzorem przedstawiciela miejscowej spółki wodnej. - Inwestor powiadomi spółkę woda o terminie rozpoczęcia i zakończenia robót. - Wykopy pod rurociągi w miejscach skrzyŝowań z siecią drenarską naleŝy wykonywać ręcznie tak, aby nie dopuścić do uszkodzenia systemu drenarskiego. - W przypadku uszkodzenia końcówek rurociągów drenarskich naleŝy je odciąć a istniejące rurociągi naleŝy zatkać od strony dopływu korkiem z kamienia i zaprawy cementowej w obsypce filtracyjnej. - Wszelkie szkody powstałe w wyniku realizacji inwestycji i eksploatacji instalacji obciąŝają Inwestora. - W związku z przewidywanym zurbanizowaniem terenu objętego projektem sieci wodociągowej i kanalizacyjnej we wsi Duchnice, z uwagi na istniejącą sieć drenarską wykonaną dla celów odwodnienia terenów rolnych (utrzymanie optymalnych stosunków wodnych gruntów rolnych), tut. Inspektorat sugeruje rozpatrzenie moŝliwości likwidacji drenowania (dot. Rurociągów prowadzących wody własne) na całym obszarze objętym projektem, które nie spełnia wymogów technicznych stawianych drenaŝom odwadniającym tereny budowlane. Do uzgodnienia załączono mapę z naniesionymi kolizjami istniejącej sieci drenarskiej z projektowaną siecią wodno-kanalizacyjną (usytuowanie sieci drenarskiej jest orientacyjne). Nie wyklucza się występowania uzbrojenia, które nie zostało naniesione na mapach sytuacyjno-wysokościowych. ROBOTY DROGOWE Zgodnie z koncepcją układu drogowego sieć wodociągowa na całej długości usytuowana jest w pasie drogowym (pas planowanego chodnika). W związku z planowanym utwardzeniem nawierzchni dróg gminnych, wraz z wykonaniem chodników zaleca się montaŝu sieci wodociągowej przed wykonaniem utwardzenia. Po robotach w pasie drogowym dróg gminnych teren (nawierzchnię drogi) doprowadzić naleŝy do stanu pierwotnego tj. wykorytować i zagęścić nawierzchnię. Na odcinkach sieci wodociągowej, które zaprojektowano w pasie dróg gminnych oraz w pasie dróg dojazdowych do posesji obsypkę naleŝy zagęścić do 97% ZMP (Zmodyfikowana Metoda Proctora). Przy ręcznym zagęszczaniu osypki, aby uzyskać wyŝej wymienioną wartość ZMP obsypkę naleŝy układać warstwami o grubości 15cm i zagęszczać zagęszczarką mechaniczną wykonując, co najmniej 3 cykle (powtórzenia). Obsypkę wykonać i zagęścić, co najmniej 15 cm ponad górną krawędź rurociągu. Zasypkę naleŝy 6

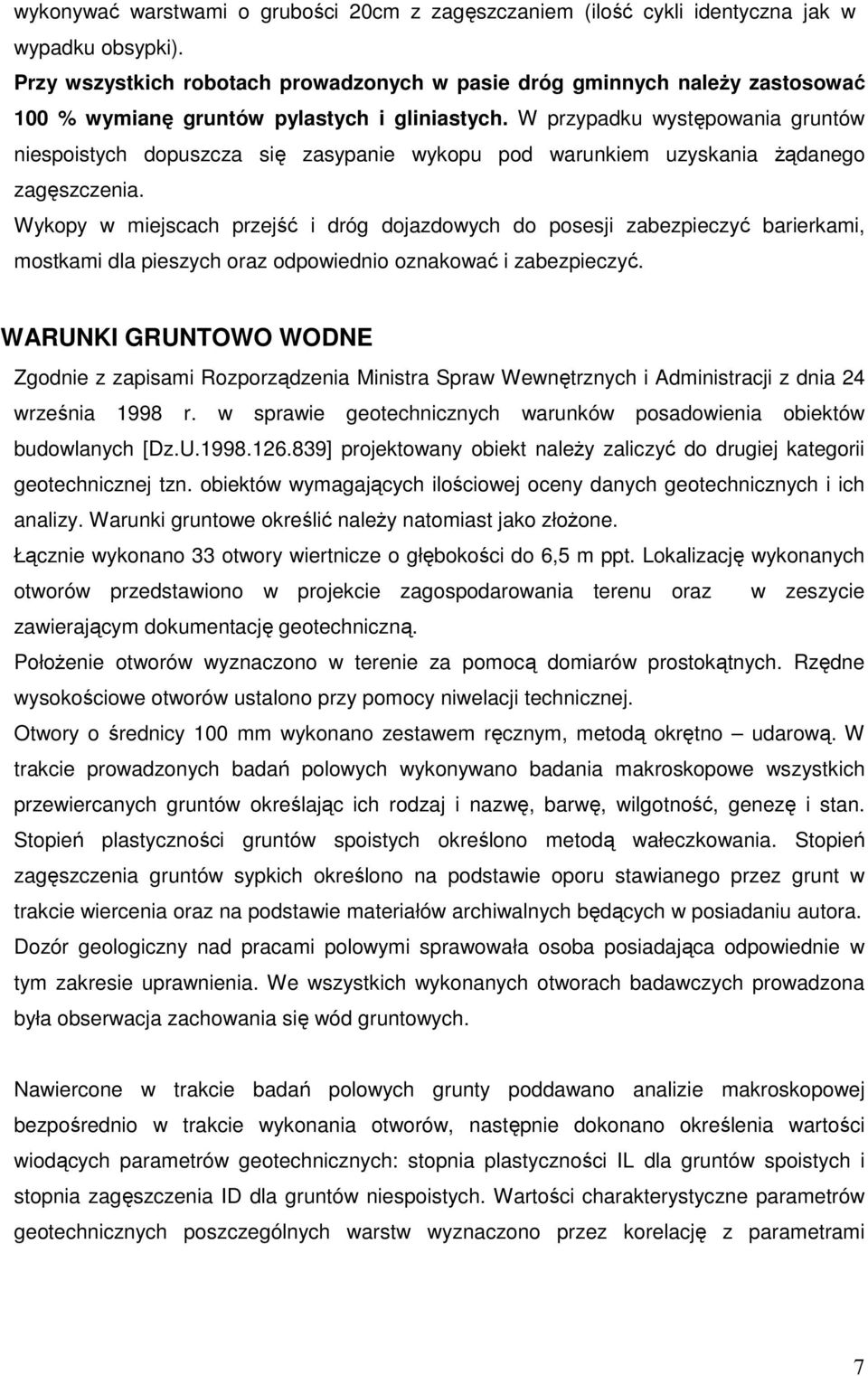

7 wykonywać warstwami o grubości 20cm z zagęszczaniem (ilość cykli identyczna jak w wypadku obsypki). Przy wszystkich robotach prowadzonych w pasie dróg gminnych naleŝy zastosować 100 % wymianę gruntów pylastych i gliniastych. W przypadku występowania gruntów niespoistych dopuszcza się zasypanie wykopu pod warunkiem uzyskania Ŝądanego zagęszczenia. Wykopy w miejscach przejść i dróg dojazdowych do posesji zabezpieczyć barierkami, mostkami dla pieszych oraz odpowiednio oznakować i zabezpieczyć. WARUNKI GRUNTOWO WODNE Zgodnie z zapisami Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie geotechnicznych warunków posadowienia obiektów budowlanych [Dz.U ] projektowany obiekt naleŝy zaliczyć do drugiej kategorii geotechnicznej tzn. obiektów wymagających ilościowej oceny danych geotechnicznych i ich analizy. Warunki gruntowe określić naleŝy natomiast jako złoŝone. Łącznie wykonano 33 otwory wiertnicze o głębokości do 6,5 m ppt. Lokalizację wykonanych otworów przedstawiono w projekcie zagospodarowania terenu oraz w zeszycie zawierającym dokumentację geotechniczną. PołoŜenie otworów wyznaczono w terenie za pomocą domiarów prostokątnych. Rzędne wysokościowe otworów ustalono przy pomocy niwelacji technicznej. Otwory o średnicy 100 mm wykonano zestawem ręcznym, metodą okrętno udarową. W trakcie prowadzonych badań polowych wykonywano badania makroskopowe wszystkich przewiercanych gruntów określając ich rodzaj i nazwę, barwę, wilgotność, genezę i stan. Stopień plastyczności gruntów spoistych określono metodą wałeczkowania. Stopień zagęszczenia gruntów sypkich określono na podstawie oporu stawianego przez grunt w trakcie wiercenia oraz na podstawie materiałów archiwalnych będących w posiadaniu autora. Dozór geologiczny nad pracami polowymi sprawowała osoba posiadająca odpowiednie w tym zakresie uprawnienia. We wszystkich wykonanych otworach badawczych prowadzona była obserwacja zachowania się wód gruntowych. Nawiercone w trakcie badań polowych grunty poddawano analizie makroskopowej bezpośrednio w trakcie wykonania otworów, następnie dokonano określenia wartości wiodących parametrów geotechnicznych: stopnia plastyczności IL dla gruntów spoistych i stopnia zagęszczenia ID dla gruntów niespoistych. Wartości charakterystyczne parametrów geotechnicznych poszczególnych warstw wyznaczono przez korelację z parametrami 7

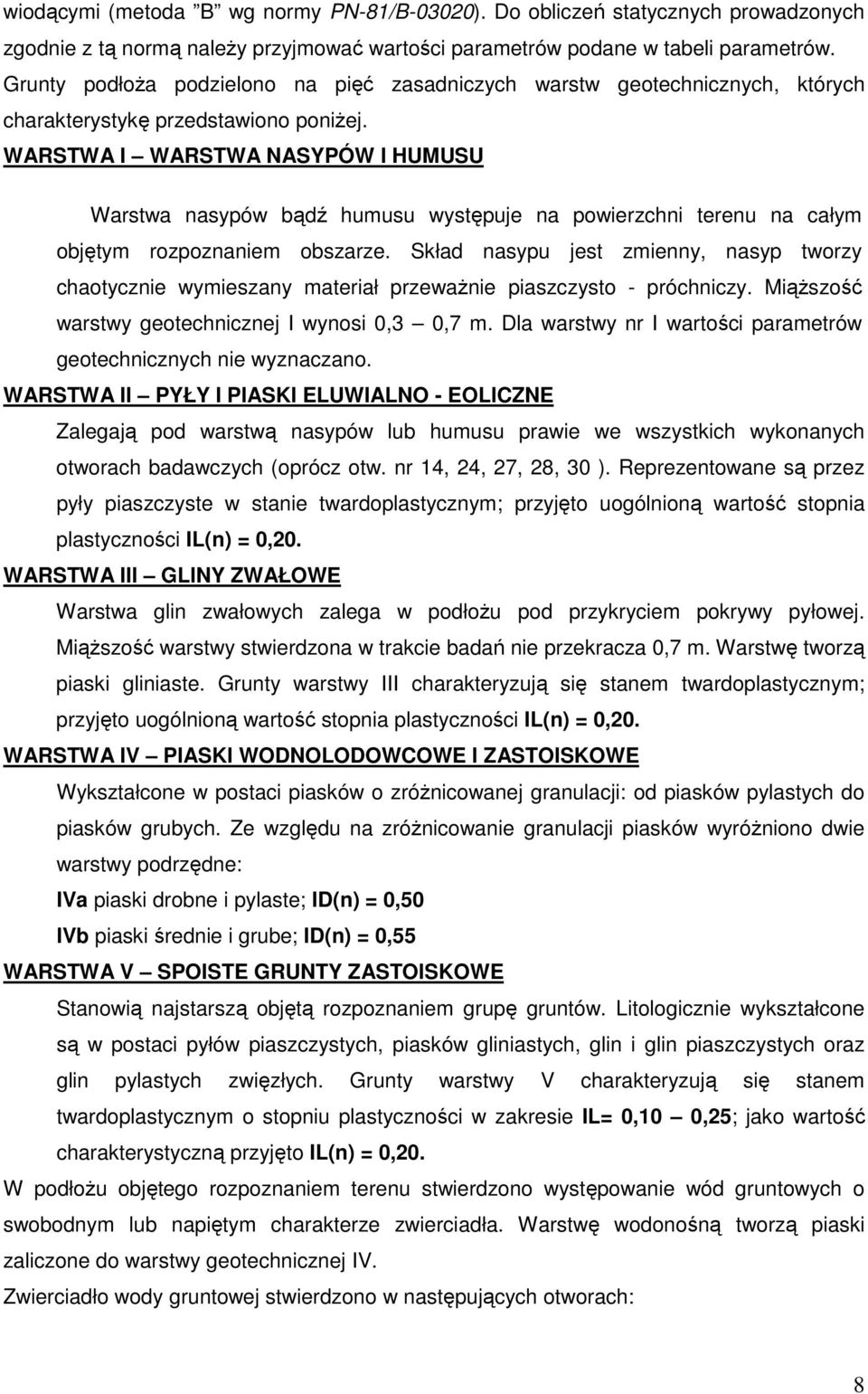

8 wiodącymi (metoda B wg normy PN-81/B-03020). Do obliczeń statycznych prowadzonych zgodnie z tą normą naleŝy przyjmować wartości parametrów podane w tabeli parametrów. Grunty podłoŝa podzielono na pięć zasadniczych warstw geotechnicznych, których charakterystykę przedstawiono poniŝej. WARSTWA I WARSTWA NASYPÓW I HUMUSU Warstwa nasypów bądź humusu występuje na powierzchni terenu na całym objętym rozpoznaniem obszarze. Skład nasypu jest zmienny, nasyp tworzy chaotycznie wymieszany materiał przewaŝnie piaszczysto - próchniczy. MiąŜszość warstwy geotechnicznej I wynosi 0,3 0,7 m. Dla warstwy nr I wartości parametrów geotechnicznych nie wyznaczano. WARSTWA II PYŁY I PIASKI ELUWIALNO - EOLICZNE Zalegają pod warstwą nasypów lub humusu prawie we wszystkich wykonanych otworach badawczych (oprócz otw. nr 14, 24, 27, 28, 30 ). Reprezentowane są przez pyły piaszczyste w stanie twardoplastycznym; przyjęto uogólnioną wartość stopnia plastyczności IL(n) = 0,20. WARSTWA III GLINY ZWAŁOWE Warstwa glin zwałowych zalega w podłoŝu pod przykryciem pokrywy pyłowej. MiąŜszość warstwy stwierdzona w trakcie badań nie przekracza 0,7 m. Warstwę tworzą piaski gliniaste. Grunty warstwy III charakteryzują się stanem twardoplastycznym; przyjęto uogólnioną wartość stopnia plastyczności IL(n) = 0,20. WARSTWA IV PIASKI WODNOLODOWCOWE I ZASTOISKOWE Wykształcone w postaci piasków o zróŝnicowanej granulacji: od piasków pylastych do piasków grubych. Ze względu na zróŝnicowanie granulacji piasków wyróŝniono dwie warstwy podrzędne: IVa piaski drobne i pylaste; ID(n) = 0,50 IVb piaski średnie i grube; ID(n) = 0,55 WARSTWA V SPOISTE GRUNTY ZASTOISKOWE Stanowią najstarszą objętą rozpoznaniem grupę gruntów. Litologicznie wykształcone są w postaci pyłów piaszczystych, piasków gliniastych, glin i glin piaszczystych oraz glin pylastych zwięzłych. Grunty warstwy V charakteryzują się stanem twardoplastycznym o stopniu plastyczności w zakresie IL= 0,10 0,25; jako wartość charakterystyczną przyjęto IL(n) = 0,20. W podłoŝu objętego rozpoznaniem terenu stwierdzono występowanie wód gruntowych o swobodnym lub napiętym charakterze zwierciadła. Warstwę wodonośną tworzą piaski zaliczone do warstwy geotechnicznej IV. Zwierciadło wody gruntowej stwierdzono w następujących otworach: 8

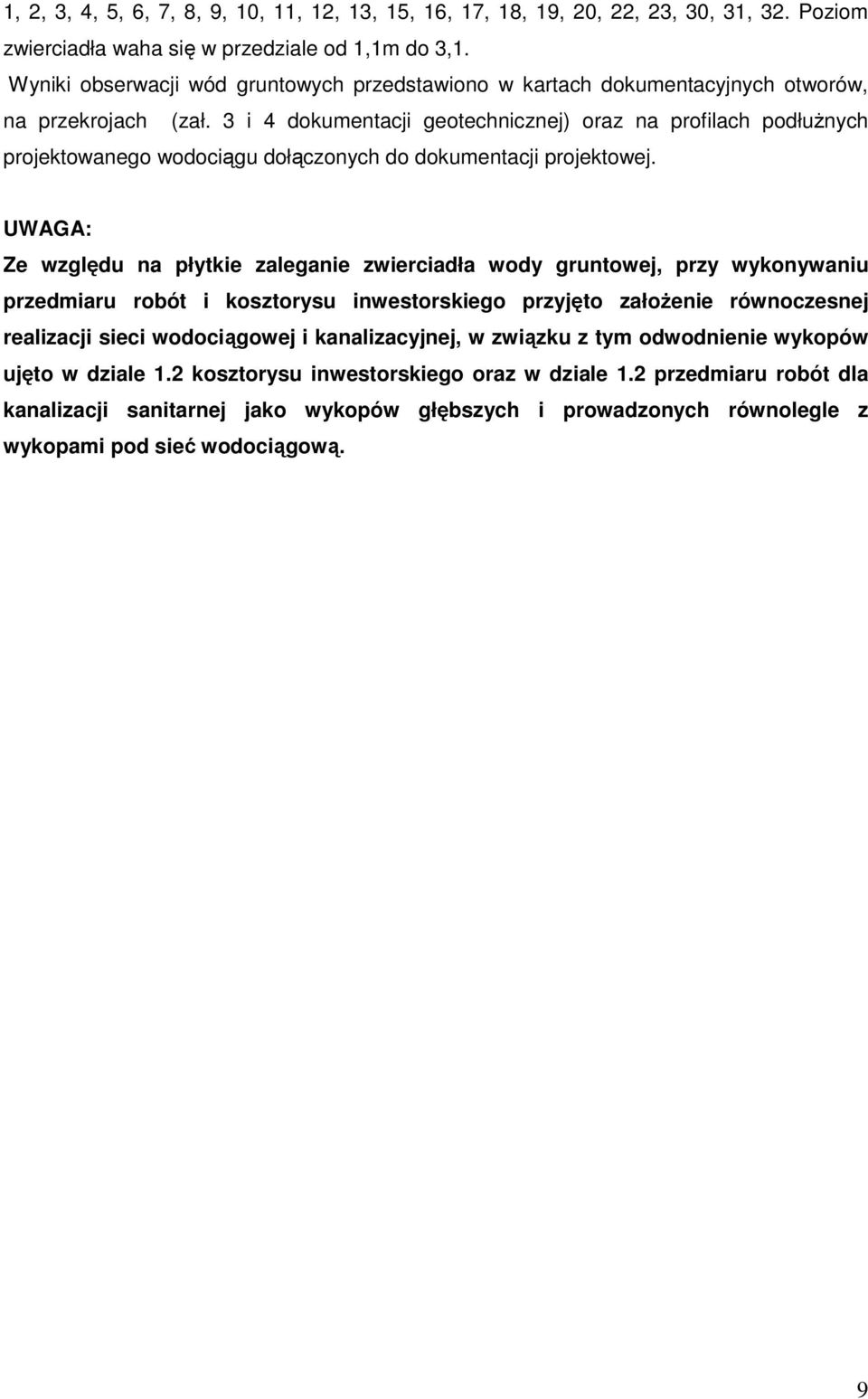

9 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 15, 16, 17, 18, 19, 20, 22, 23, 30, 31, 32. Poziom zwierciadła waha się w przedziale od 1,1m do 3,1. Wyniki obserwacji wód gruntowych przedstawiono w kartach dokumentacyjnych otworów, na przekrojach (zał. 3 i 4 dokumentacji geotechnicznej) oraz na profilach podłuŝnych projektowanego wodociągu dołączonych do dokumentacji projektowej. UWAGA: Ze względu na płytkie zaleganie zwierciadła wody gruntowej, przy wykonywaniu przedmiaru robót i kosztorysu inwestorskiego przyjęto załoŝenie równoczesnej realizacji sieci wodociągowej i kanalizacyjnej, w związku z tym odwodnienie wykopów ujęto w dziale 1.2 kosztorysu inwestorskiego oraz w dziale 1.2 przedmiaru robót dla kanalizacji sanitarnej jako wykopów głębszych i prowadzonych równolegle z wykopami pod sieć wodociągową. 9
