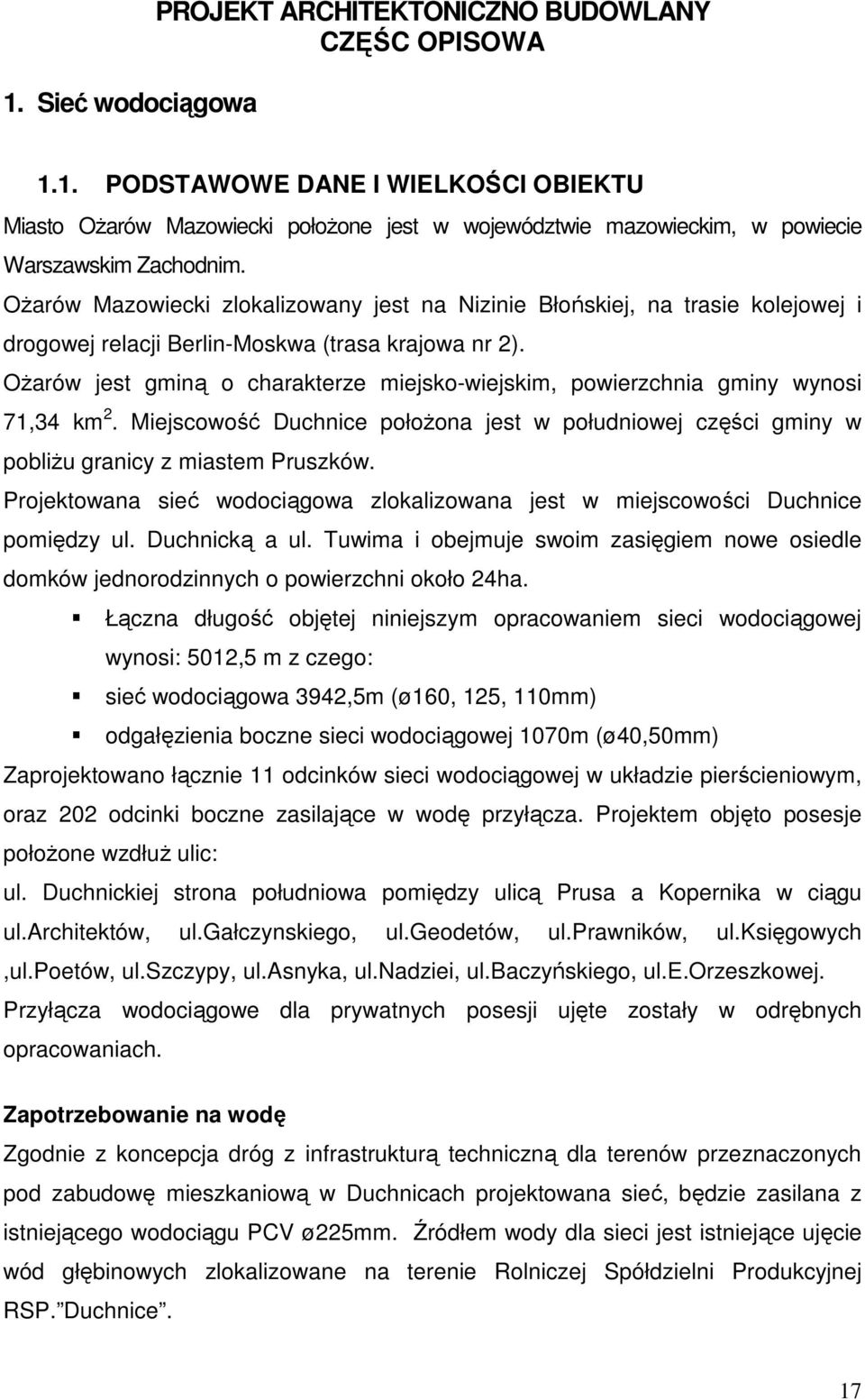

1 1. Sieć wodociągowa PROJEKT ARCHITEKTONICZNO BUDOWLANY CZĘŚC OPISOWA 1.1. PODSTAWOWE DANE I WIELKOŚCI OBIEKTU Miasto OŜarów Mazowiecki połoŝone jest w województwie mazowieckim, w powiecie Warszawskim Zachodnim. OŜarów Mazowiecki zlokalizowany jest na Nizinie Błońskiej, na trasie kolejowej i drogowej relacji Berlin-Moskwa (trasa krajowa nr 2). OŜarów jest gminą o charakterze miejsko-wiejskim, powierzchnia gminy wynosi 71,34 km 2. Miejscowość Duchnice połoŝona jest w południowej części gminy w pobliŝu granicy z miastem Pruszków. Projektowana sieć wodociągowa zlokalizowana jest w miejscowości Duchnice pomiędzy ul. Duchnicką a ul. Tuwima i obejmuje swoim zasięgiem nowe osiedle domków jednorodzinnych o powierzchni około 24ha. Łączna długość objętej niniejszym opracowaniem sieci wodociągowej wynosi: 5012,5 m z czego: sieć wodociągowa 3942,5m (ø160, 125, 110mm) odgałęzienia boczne sieci wodociągowej 1070m (ø40,50mm) Zaprojektowano łącznie 11 odcinków sieci wodociągowej w układzie pierścieniowym, oraz 202 odcinki boczne zasilające w wodę przyłącza. Projektem objęto posesje połoŝone wzdłuŝ ulic: ul. Duchnickiej strona południowa pomiędzy ulicą Prusa a Kopernika w ciągu ul.architektów, ul.gałczynskiego, ul.geodetów, ul.prawników, ul.księgowych,ul.poetów, ul.szczypy, ul.asnyka, ul.nadziei, ul.baczyńskiego, ul.e.orzeszkowej. Przyłącza wodociągowe dla prywatnych posesji ujęte zostały w odrębnych opracowaniach. Zapotrzebowanie na wodę Zgodnie z koncepcja dróg z infrastrukturą techniczną dla terenów przeznaczonych pod zabudowę mieszkaniową w Duchnicach projektowana sieć, będzie zasilana z istniejącego wodociągu PCV ø225mm. Źródłem wody dla sieci jest istniejące ujęcie wód głębinowych zlokalizowane na terenie Rolniczej Spółdzielni Produkcyjnej RSP. Duchnice. 17

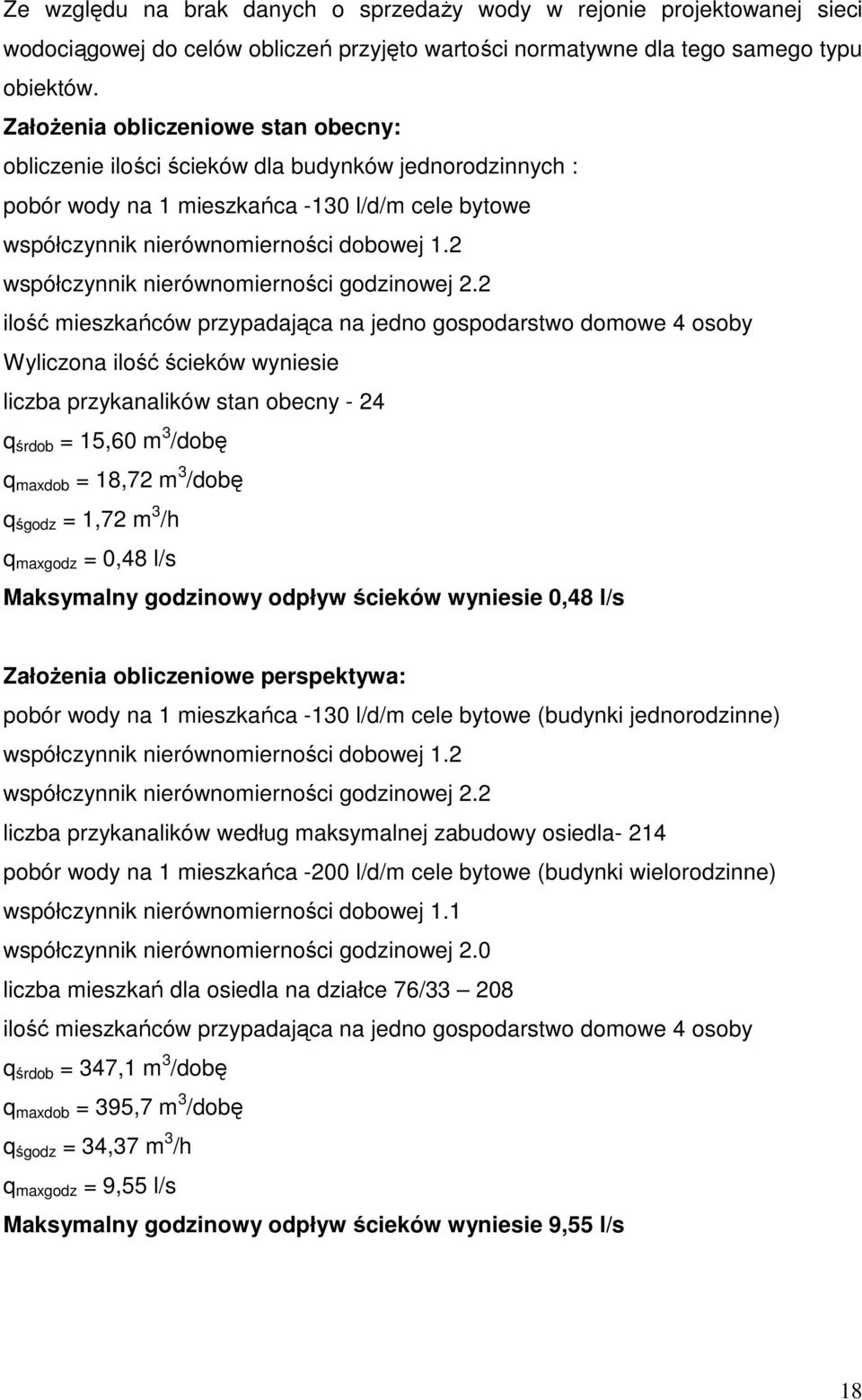

2 Ze względu na brak danych o sprzedaŝy wody w rejonie projektowanej sieci wodociągowej do celów obliczeń przyjęto wartości normatywne dla tego samego typu obiektów. ZałoŜenia obliczeniowe stan obecny: obliczenie ilości ścieków dla budynków jednorodzinnych : pobór wody na 1 mieszkańca -130 l/d/m cele bytowe współczynnik nierównomierności dobowej 1.2 współczynnik nierównomierności godzinowej 2.2 ilość mieszkańców przypadająca na jedno gospodarstwo domowe 4 osoby Wyliczona ilość ścieków wyniesie liczba przykanalików stan obecny - 24 q śrdob = 15,60 m 3 /dobę q maxdob = 18,72 m 3 /dobę q śgodz = 1,72 m 3 /h q maxgodz = 0,48 l/s Maksymalny godzinowy odpływ ścieków wyniesie 0,48 l/s ZałoŜenia obliczeniowe perspektywa: pobór wody na 1 mieszkańca -130 l/d/m cele bytowe (budynki jednorodzinne) współczynnik nierównomierności dobowej 1.2 współczynnik nierównomierności godzinowej 2.2 liczba przykanalików według maksymalnej zabudowy osiedla- 214 pobór wody na 1 mieszkańca -200 l/d/m cele bytowe (budynki wielorodzinne) współczynnik nierównomierności dobowej 1.1 współczynnik nierównomierności godzinowej 2.0 liczba mieszkań dla osiedla na działce 76/ ilość mieszkańców przypadająca na jedno gospodarstwo domowe 4 osoby q śrdob = 347,1 m 3 /dobę q maxdob = 395,7 m 3 /dobę q śgodz = 34,37 m 3 /h q maxgodz = 9,55 l/s Maksymalny godzinowy odpływ ścieków wyniesie 9,55 l/s 18

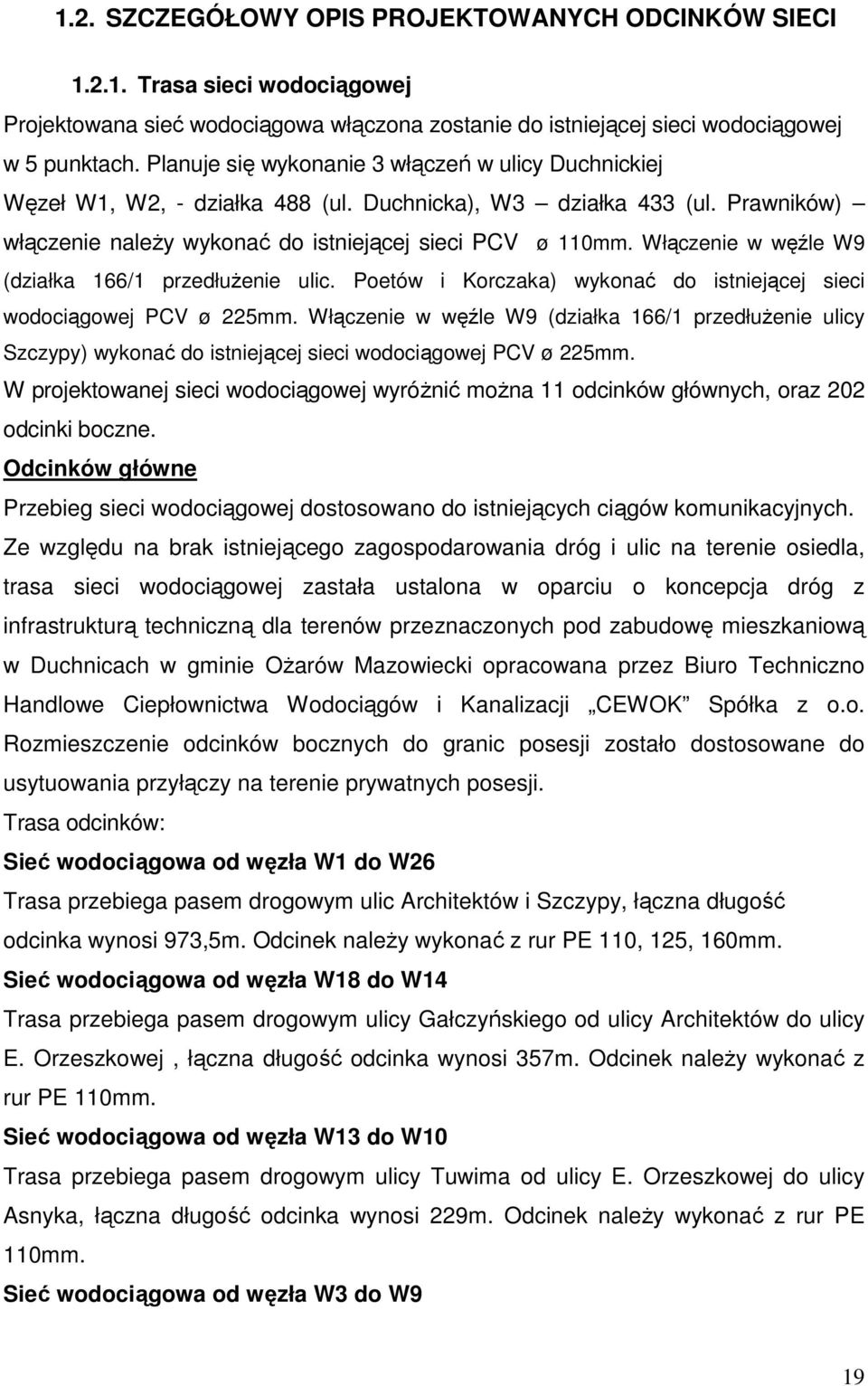

3 1.2. SZCZEGÓŁOWY OPIS PROJEKTOWANYCH ODCINKÓW SIECI Trasa sieci wodociągowej Projektowana sieć wodociągowa włączona zostanie do istniejącej sieci wodociągowej w 5 punktach. Planuje się wykonanie 3 włączeń w ulicy Duchnickiej Węzeł W1, W2, - działka 488 (ul. Duchnicka), W3 działka 433 (ul. Prawników) włączenie naleŝy wykonać do istniejącej sieci PCV ø 110mm. Włączenie w węźle W9 (działka 166/1 przedłuŝenie ulic. Poetów i Korczaka) wykonać do istniejącej sieci wodociągowej PCV ø 225mm. Włączenie w węźle W9 (działka 166/1 przedłuŝenie ulicy Szczypy) wykonać do istniejącej sieci wodociągowej PCV ø 225mm. W projektowanej sieci wodociągowej wyróŝnić moŝna 11 odcinków głównych, oraz 202 odcinki boczne. Odcinków główne Przebieg sieci wodociągowej dostosowano do istniejących ciągów komunikacyjnych. Ze względu na brak istniejącego zagospodarowania dróg i ulic na terenie osiedla, trasa sieci wodociągowej zastała ustalona w oparciu o koncepcja dróg z infrastrukturą techniczną dla terenów przeznaczonych pod zabudowę mieszkaniową w Duchnicach w gminie OŜarów Mazowiecki opracowana przez Biuro Techniczno Handlowe Ciepłownictwa Wodociągów i Kanalizacji CEWOK Spółka z o.o. Rozmieszczenie odcinków bocznych do granic posesji zostało dostosowane do usytuowania przyłączy na terenie prywatnych posesji. Trasa odcinków: Sieć wodociągowa od węzła W1 do W26 Trasa przebiega pasem drogowym ulic Architektów i Szczypy, łączna długość odcinka wynosi 973,5m. Odcinek naleŝy wykonać z rur PE 110, 125, 160mm. Sieć wodociągowa od węzła W18 do W14 Trasa przebiega pasem drogowym ulicy Gałczyńskiego od ulicy Architektów do ulicy E. Orzeszkowej, łączna długość odcinka wynosi 357m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W13 do W10 Trasa przebiega pasem drogowym ulicy Tuwima od ulicy E. Orzeszkowej do ulicy Asnyka, łączna długość odcinka wynosi 229m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W3 do W9 19

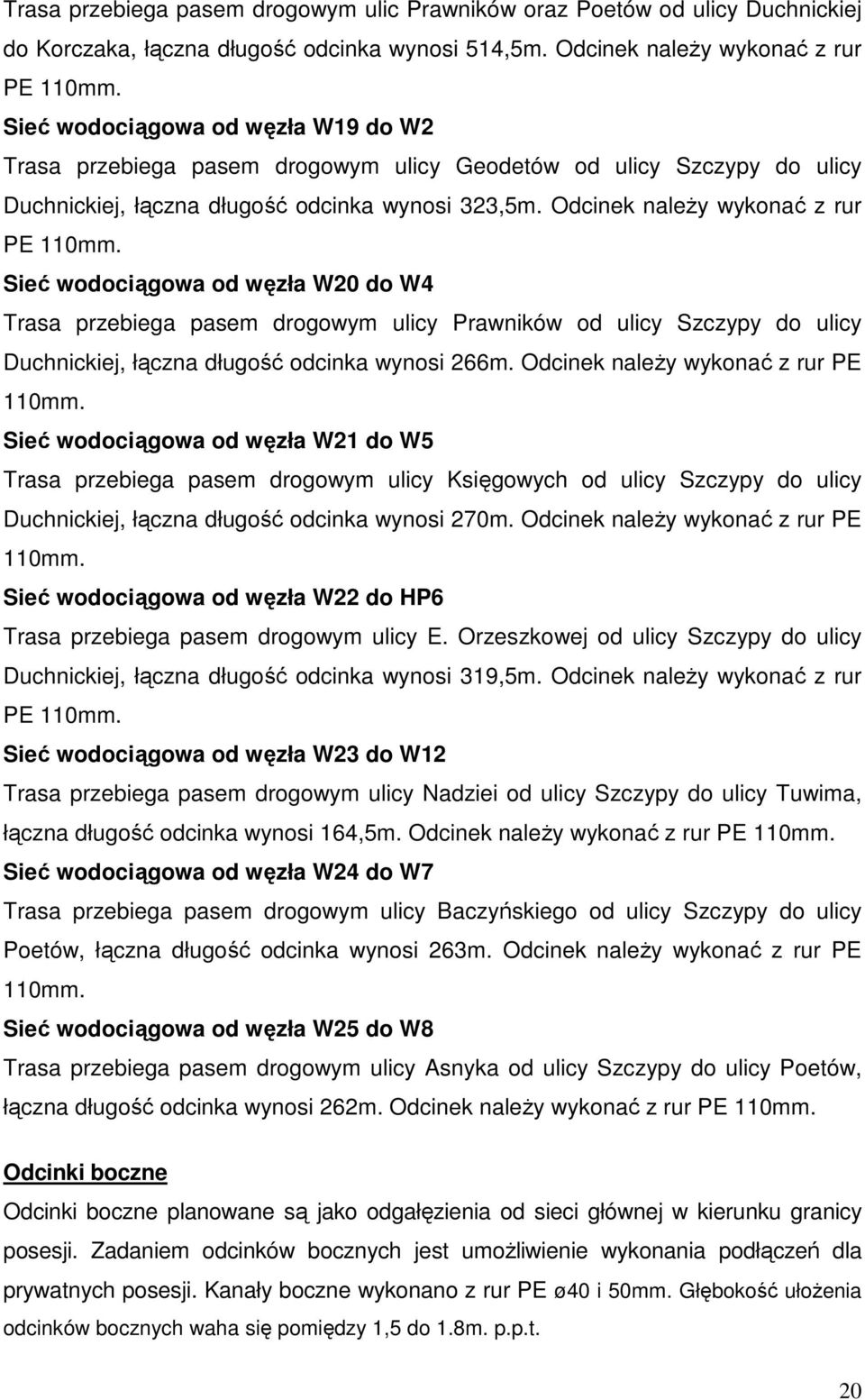

4 Trasa przebiega pasem drogowym ulic Prawników oraz Poetów od ulicy Duchnickiej do Korczaka, łączna długość odcinka wynosi 514,5m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W19 do W2 Trasa przebiega pasem drogowym ulicy Geodetów od ulicy Szczypy do ulicy Duchnickiej, łączna długość odcinka wynosi 323,5m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W20 do W4 Trasa przebiega pasem drogowym ulicy Prawników od ulicy Szczypy do ulicy Duchnickiej, łączna długość odcinka wynosi 266m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W21 do W5 Trasa przebiega pasem drogowym ulicy Księgowych od ulicy Szczypy do ulicy Duchnickiej, łączna długość odcinka wynosi 270m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W22 do HP6 Trasa przebiega pasem drogowym ulicy E. Orzeszkowej od ulicy Szczypy do ulicy Duchnickiej, łączna długość odcinka wynosi 319,5m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W23 do W12 Trasa przebiega pasem drogowym ulicy Nadziei od ulicy Szczypy do ulicy Tuwima, łączna długość odcinka wynosi 164,5m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W24 do W7 Trasa przebiega pasem drogowym ulicy Baczyńskiego od ulicy Szczypy do ulicy Poetów, łączna długość odcinka wynosi 263m. Odcinek naleŝy wykonać z rur PE 110mm. Sieć wodociągowa od węzła W25 do W8 Trasa przebiega pasem drogowym ulicy Asnyka od ulicy Szczypy do ulicy Poetów, łączna długość odcinka wynosi 262m. Odcinek naleŝy wykonać z rur PE 110mm. Odcinki boczne Odcinki boczne planowane są jako odgałęzienia od sieci głównej w kierunku granicy posesji. Zadaniem odcinków bocznych jest umoŝliwienie wykonania podłączeń dla prywatnych posesji. Kanały boczne wykonano z rur PE ø40 i 50mm. Głębokość ułoŝenia odcinków bocznych waha się pomiędzy 1,5 do 1.8m. p.p.t. 20

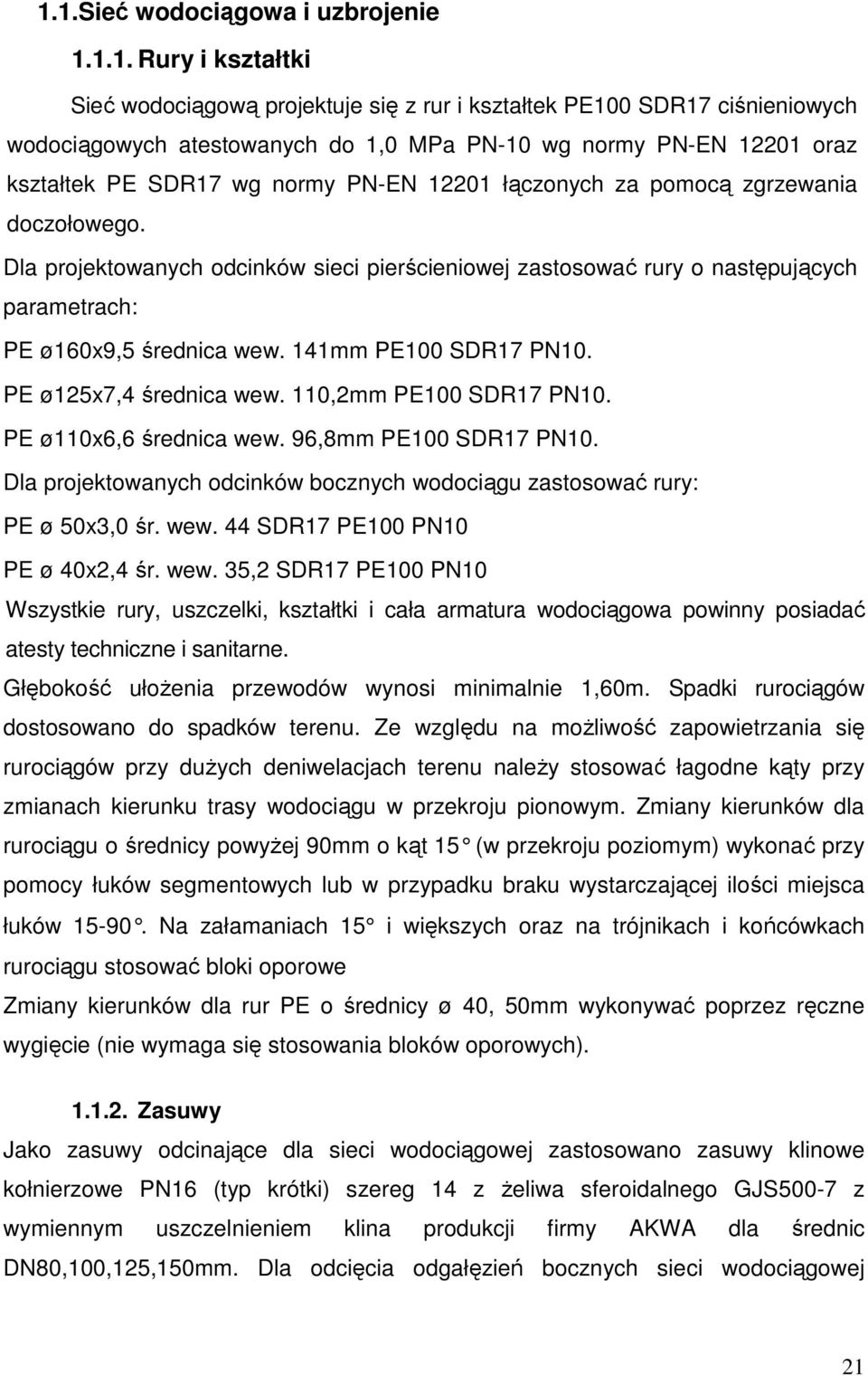

5 1.1. Sieć wodociągowa i uzbrojenie Rury i kształtki Sieć wodociągową projektuje się z rur i kształtek PE100 SDR17 ciśnieniowych wodociągowych atestowanych do 1,0 MPa PN-10 wg normy PN-EN oraz kształtek PE SDR17 wg normy PN-EN łączonych za pomocą zgrzewania doczołowego. Dla projektowanych odcinków sieci pierścieniowej zastosować rury o następujących parametrach: PE ø160x9,5 średnica wew. 141mm PE100 SDR17 PN10. PE ø125x7,4 średnica wew. 110,2mm PE100 SDR17 PN10. PE ø110x6,6 średnica wew. 96,8mm PE100 SDR17 PN10. Dla projektowanych odcinków bocznych wodociągu zastosować rury: PE ø 50x3,0 śr. wew. 44 SDR17 PE100 PN10 PE ø 40x2,4 śr. wew. 35,2 SDR17 PE100 PN10 Wszystkie rury, uszczelki, kształtki i cała armatura wodociągowa powinny posiadać atesty techniczne i sanitarne. Głębokość ułoŝenia przewodów wynosi minimalnie 1,60m. Spadki rurociągów dostosowano do spadków terenu. Ze względu na moŝliwość zapowietrzania się rurociągów przy duŝych deniwelacjach terenu naleŝy stosować łagodne kąty przy zmianach kierunku trasy wodociągu w przekroju pionowym. Zmiany kierunków dla rurociągu o średnicy powyŝej 90mm o kąt 15 (w przekroju poziomym) wykonać przy pomocy łuków segmentowych lub w przypadku braku wystarczającej ilości miejsca łuków Na załamaniach 15 i większych oraz na trójnikach i końcówkach rurociągu stosować bloki oporowe Zmiany kierunków dla rur PE o średnicy ø 40, 50mm wykonywać poprzez ręczne wygięcie (nie wymaga się stosowania bloków oporowych) Zasuwy Jako zasuwy odcinające dla sieci wodociągowej zastosowano zasuwy klinowe kołnierzowe PN16 (typ krótki) szereg 14 z Ŝeliwa sferoidalnego GJS500-7 z wymiennym uszczelnieniem klina produkcji firmy AKWA dla średnic DN80,100,125,150mm. Dla odcięcia odgałęzień bocznych sieci wodociągowej 21

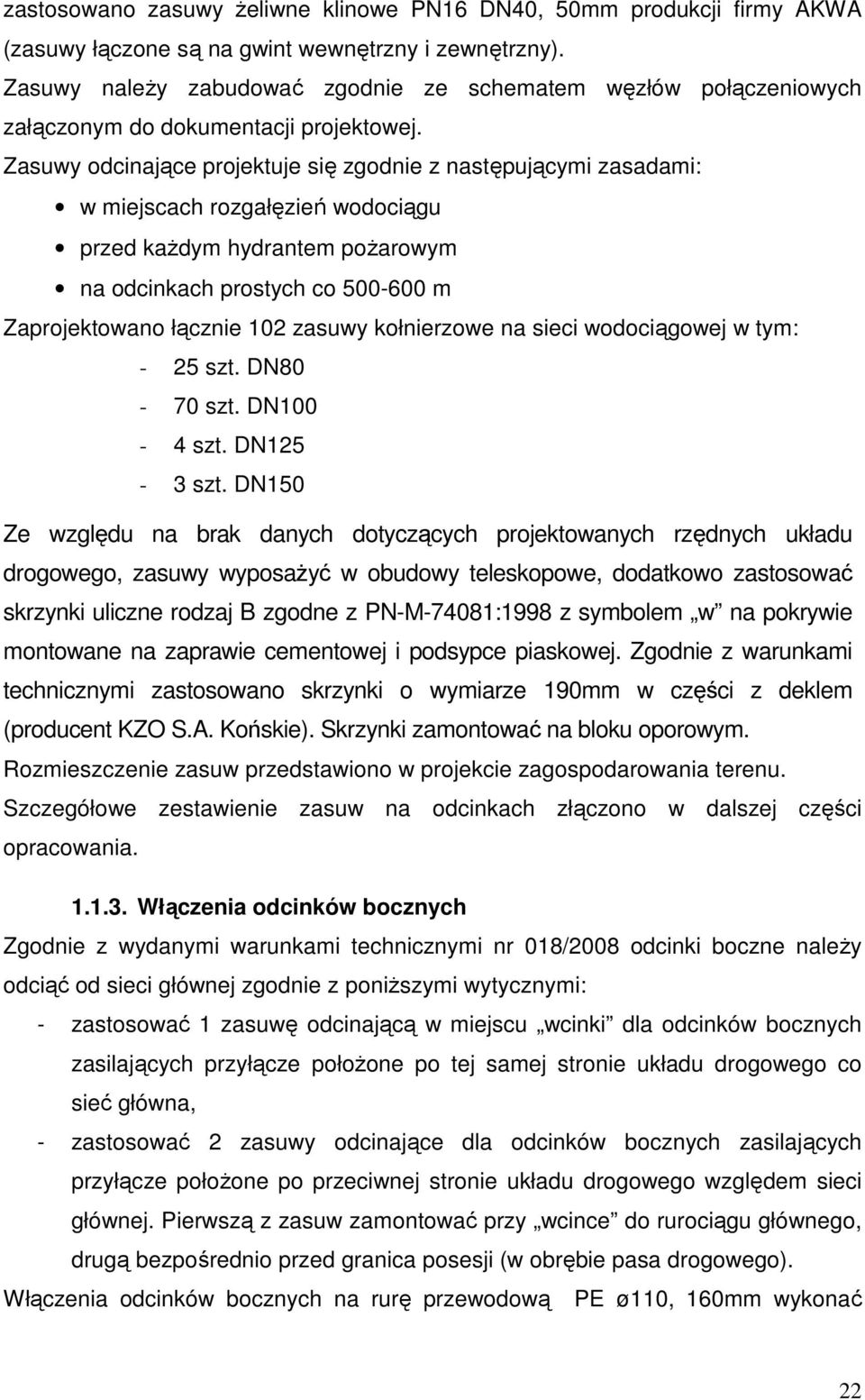

6 zastosowano zasuwy Ŝeliwne klinowe PN16 DN40, 50mm produkcji firmy AKWA (zasuwy łączone są na gwint wewnętrzny i zewnętrzny). Zasuwy naleŝy zabudować zgodnie ze schematem węzłów połączeniowych załączonym do dokumentacji projektowej. Zasuwy odcinające projektuje się zgodnie z następującymi zasadami: w miejscach rozgałęzień wodociągu przed kaŝdym hydrantem poŝarowym na odcinkach prostych co m Zaprojektowano łącznie 102 zasuwy kołnierzowe na sieci wodociągowej w tym: - 25 szt. DN80-70 szt. DN100-4 szt. DN125-3 szt. DN150 Ze względu na brak danych dotyczących projektowanych rzędnych układu drogowego, zasuwy wyposaŝyć w obudowy teleskopowe, dodatkowo zastosować skrzynki uliczne rodzaj B zgodne z PN-M-74081:1998 z symbolem w na pokrywie montowane na zaprawie cementowej i podsypce piaskowej. Zgodnie z warunkami technicznymi zastosowano skrzynki o wymiarze 190mm w części z deklem (producent KZO S.A. Końskie). Skrzynki zamontować na bloku oporowym. Rozmieszczenie zasuw przedstawiono w projekcie zagospodarowania terenu. Szczegółowe zestawienie zasuw na odcinkach złączono w dalszej części opracowania Włączenia odcinków bocznych Zgodnie z wydanymi warunkami technicznymi nr 018/2008 odcinki boczne naleŝy odciąć od sieci głównej zgodnie z poniŝszymi wytycznymi: - zastosować 1 zasuwę odcinającą w miejscu wcinki dla odcinków bocznych zasilających przyłącze połoŝone po tej samej stronie układu drogowego co sieć główna, - zastosować 2 zasuwy odcinające dla odcinków bocznych zasilających przyłącze połoŝone po przeciwnej stronie układu drogowego względem sieci głównej. Pierwszą z zasuw zamontować przy wcince do rurociągu głównego, drugą bezpośrednio przed granica posesji (w obrębie pasa drogowego). Włączenia odcinków bocznych na rurę przewodową PE ø110, 160mm wykonać 22

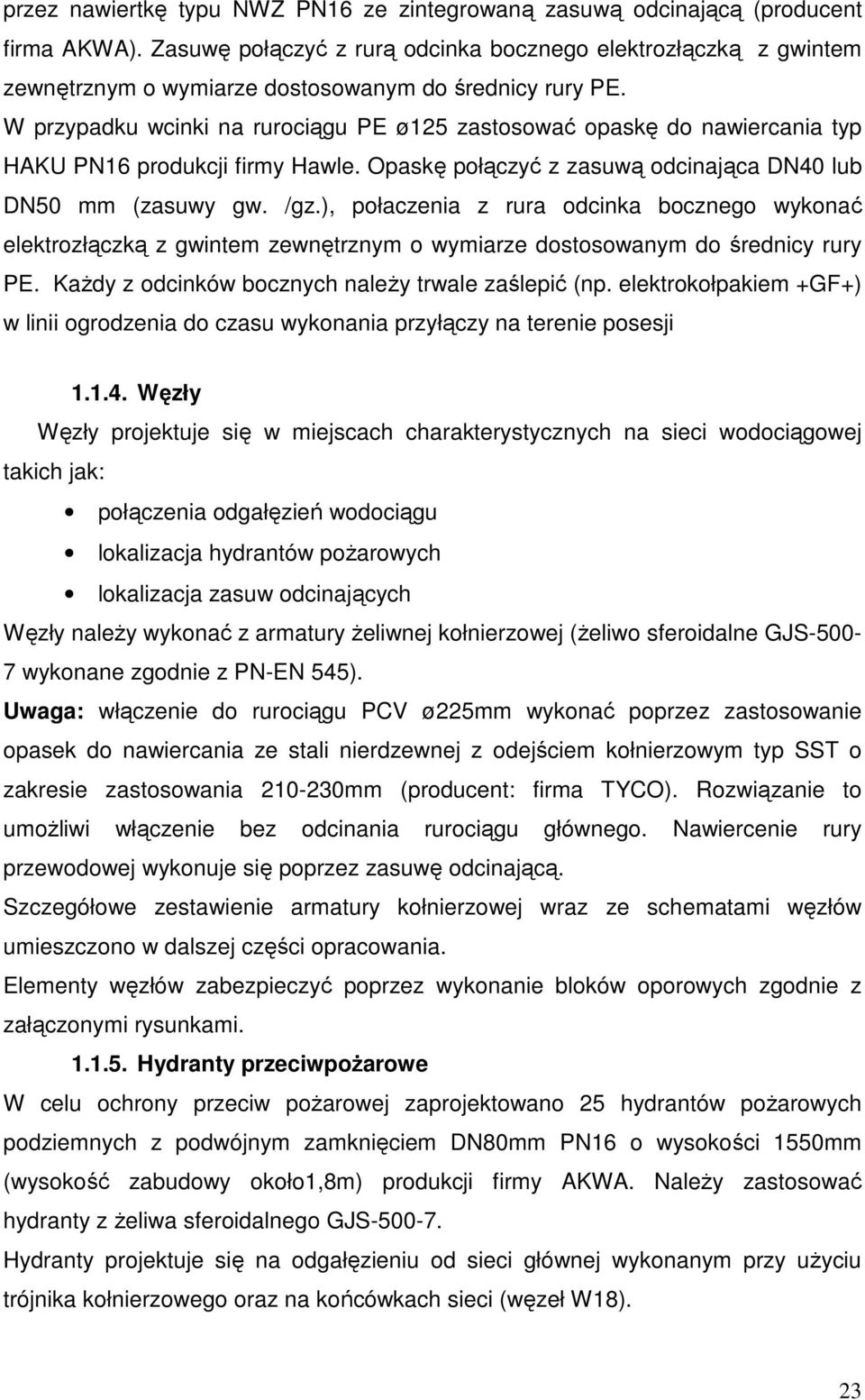

7 przez nawiertkę typu NWZ PN16 ze zintegrowaną zasuwą odcinającą (producent firma AKWA). Zasuwę połączyć z rurą odcinka bocznego elektrozłączką z gwintem zewnętrznym o wymiarze dostosowanym do średnicy rury PE. W przypadku wcinki na rurociągu PE ø125 zastosować opaskę do nawiercania typ HAKU PN16 produkcji firmy Hawle. Opaskę połączyć z zasuwą odcinająca DN40 lub DN50 mm (zasuwy gw. /gz.), połaczenia z rura odcinka bocznego wykonać elektrozłączką z gwintem zewnętrznym o wymiarze dostosowanym do średnicy rury PE. KaŜdy z odcinków bocznych naleŝy trwale zaślepić (np. elektrokołpakiem +GF+) w linii ogrodzenia do czasu wykonania przyłączy na terenie posesji Węzły Węzły projektuje się w miejscach charakterystycznych na sieci wodociągowej takich jak: połączenia odgałęzień wodociągu lokalizacja hydrantów poŝarowych lokalizacja zasuw odcinających Węzły naleŝy wykonać z armatury Ŝeliwnej kołnierzowej (Ŝeliwo sferoidalne GJS wykonane zgodnie z PN-EN 545). Uwaga: włączenie do rurociągu PCV ø225mm wykonać poprzez zastosowanie opasek do nawiercania ze stali nierdzewnej z odejściem kołnierzowym typ SST o zakresie zastosowania mm (producent: firma TYCO). Rozwiązanie to umoŝliwi włączenie bez odcinania rurociągu głównego. Nawiercenie rury przewodowej wykonuje się poprzez zasuwę odcinającą. Szczegółowe zestawienie armatury kołnierzowej wraz ze schematami węzłów umieszczono w dalszej części opracowania. Elementy węzłów zabezpieczyć poprzez wykonanie bloków oporowych zgodnie z załączonymi rysunkami Hydranty przeciwpoŝarowe W celu ochrony przeciw poŝarowej zaprojektowano 25 hydrantów poŝarowych podziemnych z podwójnym zamknięciem DN80mm PN16 o wysokości 1550mm (wysokość zabudowy około1,8m) produkcji firmy AKWA. NaleŜy zastosować hydranty z Ŝeliwa sferoidalnego GJS Hydranty projektuje się na odgałęzieniu od sieci głównej wykonanym przy uŝyciu trójnika kołnierzowego oraz na końcówkach sieci (węzeł W18). 23

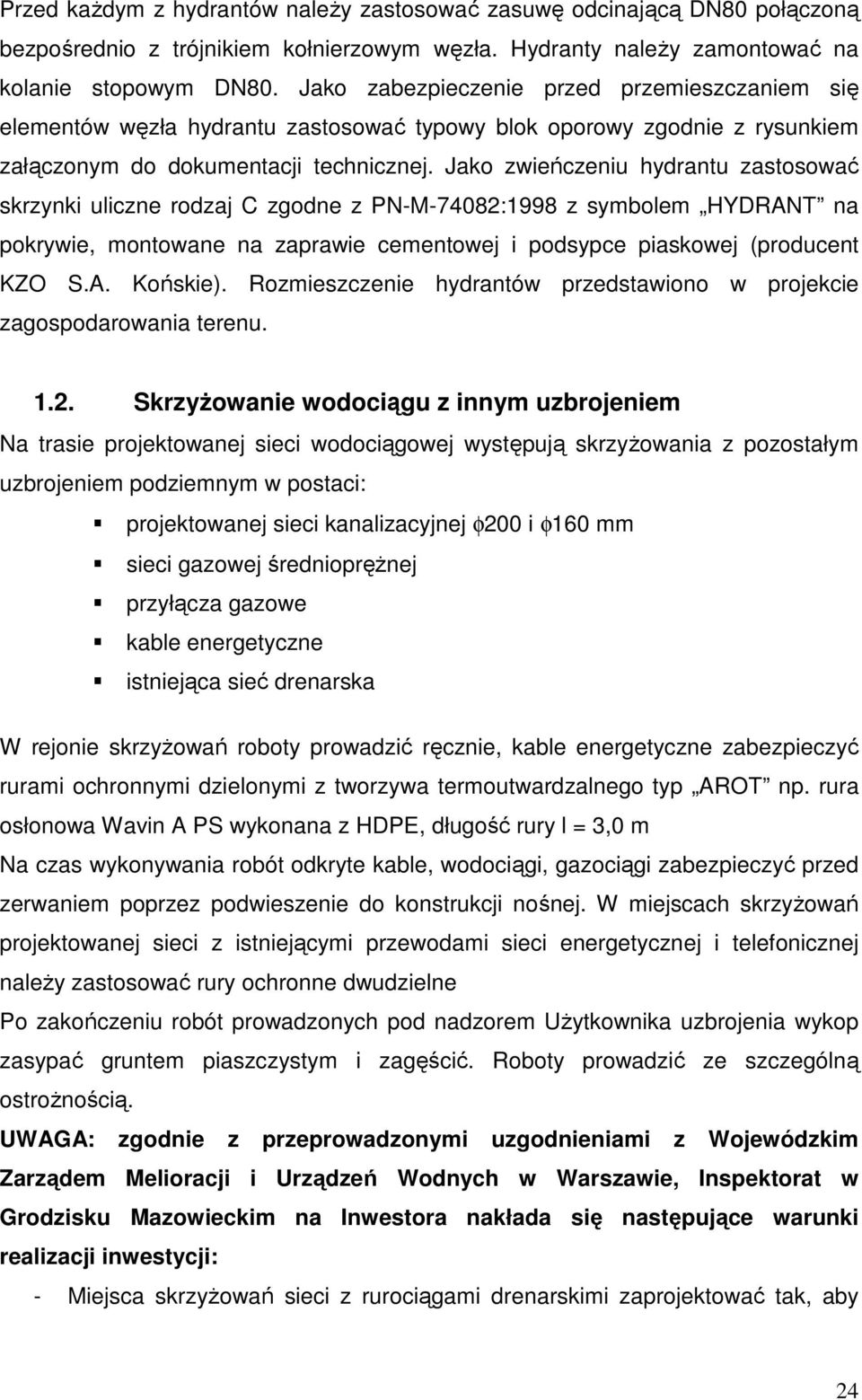

8 Przed kaŝdym z hydrantów naleŝy zastosować zasuwę odcinającą DN80 połączoną bezpośrednio z trójnikiem kołnierzowym węzła. Hydranty naleŝy zamontować na kolanie stopowym DN80. Jako zabezpieczenie przed przemieszczaniem się elementów węzła hydrantu zastosować typowy blok oporowy zgodnie z rysunkiem załączonym do dokumentacji technicznej. Jako zwieńczeniu hydrantu zastosować skrzynki uliczne rodzaj C zgodne z PN-M-74082:1998 z symbolem HYDRANT na pokrywie, montowane na zaprawie cementowej i podsypce piaskowej (producent KZO S.A. Końskie). Rozmieszczenie hydrantów przedstawiono w projekcie zagospodarowania terenu SkrzyŜowanie wodociągu z innym uzbrojeniem Na trasie projektowanej sieci wodociągowej występują skrzyŝowania z pozostałym uzbrojeniem podziemnym w postaci: projektowanej sieci kanalizacyjnej φ200 i φ160 mm sieci gazowej średniopręŝnej przyłącza gazowe kable energetyczne istniejąca sieć drenarska W rejonie skrzyŝowań roboty prowadzić ręcznie, kable energetyczne zabezpieczyć rurami ochronnymi dzielonymi z tworzywa termoutwardzalnego typ AROT np. rura osłonowa Wavin A PS wykonana z HDPE, długość rury l = 3,0 m Na czas wykonywania robót odkryte kable, wodociągi, gazociągi zabezpieczyć przed zerwaniem poprzez podwieszenie do konstrukcji nośnej. W miejscach skrzyŝowań projektowanej sieci z istniejącymi przewodami sieci energetycznej i telefonicznej naleŝy zastosować rury ochronne dwudzielne Po zakończeniu robót prowadzonych pod nadzorem UŜytkownika uzbrojenia wykop zasypać gruntem piaszczystym i zagęścić. Roboty prowadzić ze szczególną ostroŝnością. UWAGA: zgodnie z przeprowadzonymi uzgodnieniami z Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Warszawie, Inspektorat w Grodzisku Mazowieckim na Inwestora nakłada się następujące warunki realizacji inwestycji: - Miejsca skrzyŝowań sieci z rurociągami drenarskimi zaprojektować tak, aby 24

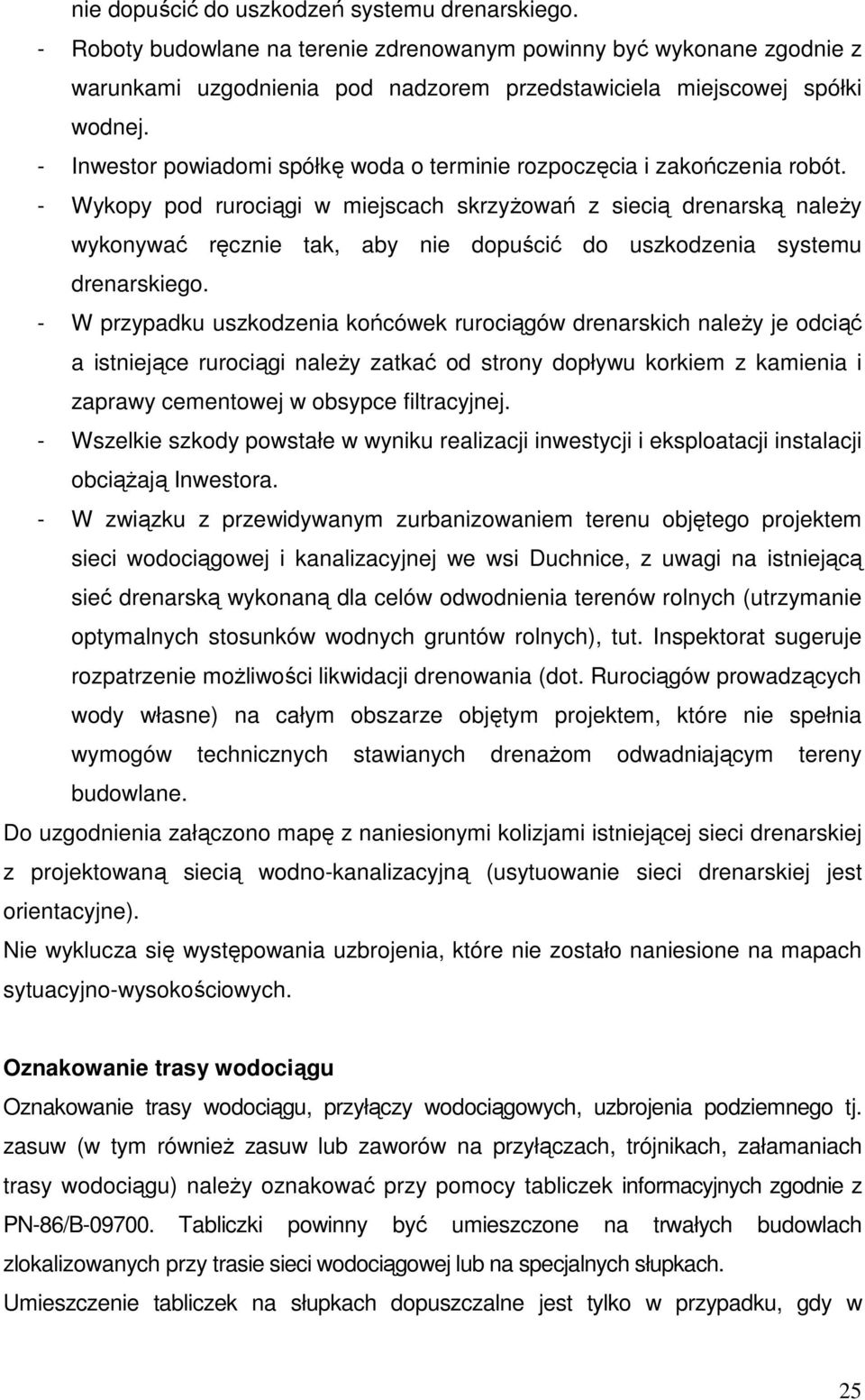

9 nie dopuścić do uszkodzeń systemu drenarskiego. - Roboty budowlane na terenie zdrenowanym powinny być wykonane zgodnie z warunkami uzgodnienia pod nadzorem przedstawiciela miejscowej spółki wodnej. - Inwestor powiadomi spółkę woda o terminie rozpoczęcia i zakończenia robót. - Wykopy pod rurociągi w miejscach skrzyŝowań z siecią drenarską naleŝy wykonywać ręcznie tak, aby nie dopuścić do uszkodzenia systemu drenarskiego. - W przypadku uszkodzenia końcówek rurociągów drenarskich naleŝy je odciąć a istniejące rurociągi naleŝy zatkać od strony dopływu korkiem z kamienia i zaprawy cementowej w obsypce filtracyjnej. - Wszelkie szkody powstałe w wyniku realizacji inwestycji i eksploatacji instalacji obciąŝają Inwestora. - W związku z przewidywanym zurbanizowaniem terenu objętego projektem sieci wodociągowej i kanalizacyjnej we wsi Duchnice, z uwagi na istniejącą sieć drenarską wykonaną dla celów odwodnienia terenów rolnych (utrzymanie optymalnych stosunków wodnych gruntów rolnych), tut. Inspektorat sugeruje rozpatrzenie moŝliwości likwidacji drenowania (dot. Rurociągów prowadzących wody własne) na całym obszarze objętym projektem, które nie spełnia wymogów technicznych stawianych drenaŝom odwadniającym tereny budowlane. Do uzgodnienia załączono mapę z naniesionymi kolizjami istniejącej sieci drenarskiej z projektowaną siecią wodno-kanalizacyjną (usytuowanie sieci drenarskiej jest orientacyjne). Nie wyklucza się występowania uzbrojenia, które nie zostało naniesione na mapach sytuacyjno-wysokościowych. Oznakowanie trasy wodociągu Oznakowanie trasy wodociągu, przyłączy wodociągowych, uzbrojenia podziemnego tj. zasuw (w tym równieŝ zasuw lub zaworów na przyłączach, trójnikach, załamaniach trasy wodociągu) naleŝy oznakować przy pomocy tabliczek informacyjnych zgodnie z PN-86/B Tabliczki powinny być umieszczone na trwałych budowlach zlokalizowanych przy trasie sieci wodociągowej lub na specjalnych słupkach. Umieszczenie tabliczek na słupkach dopuszczalne jest tylko w przypadku, gdy w 25

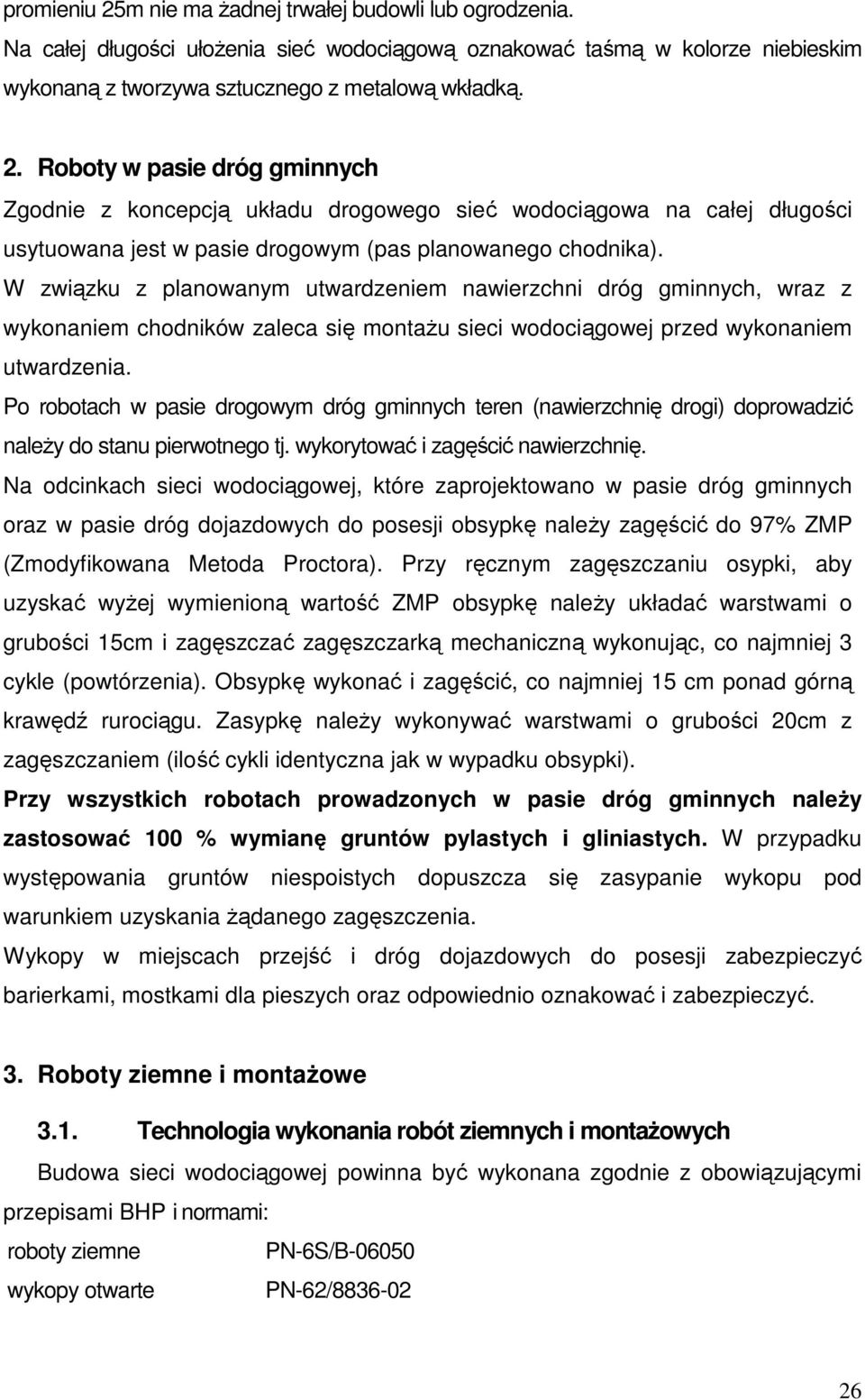

10 promieniu 25m nie ma Ŝadnej trwałej budowli lub ogrodzenia. Na całej długości ułoŝenia sieć wodociągową oznakować taśmą w kolorze niebieskim wykonaną z tworzywa sztucznego z metalową wkładką. 2. Roboty w pasie dróg gminnych Zgodnie z koncepcją układu drogowego sieć wodociągowa na całej długości usytuowana jest w pasie drogowym (pas planowanego chodnika). W związku z planowanym utwardzeniem nawierzchni dróg gminnych, wraz z wykonaniem chodników zaleca się montaŝu sieci wodociągowej przed wykonaniem utwardzenia. Po robotach w pasie drogowym dróg gminnych teren (nawierzchnię drogi) doprowadzić naleŝy do stanu pierwotnego tj. wykorytować i zagęścić nawierzchnię. Na odcinkach sieci wodociągowej, które zaprojektowano w pasie dróg gminnych oraz w pasie dróg dojazdowych do posesji obsypkę naleŝy zagęścić do 97% ZMP (Zmodyfikowana Metoda Proctora). Przy ręcznym zagęszczaniu osypki, aby uzyskać wyŝej wymienioną wartość ZMP obsypkę naleŝy układać warstwami o grubości 15cm i zagęszczać zagęszczarką mechaniczną wykonując, co najmniej 3 cykle (powtórzenia). Obsypkę wykonać i zagęścić, co najmniej 15 cm ponad górną krawędź rurociągu. Zasypkę naleŝy wykonywać warstwami o grubości 20cm z zagęszczaniem (ilość cykli identyczna jak w wypadku obsypki). Przy wszystkich robotach prowadzonych w pasie dróg gminnych naleŝy zastosować 100 % wymianę gruntów pylastych i gliniastych. W przypadku występowania gruntów niespoistych dopuszcza się zasypanie wykopu pod warunkiem uzyskania Ŝądanego zagęszczenia. Wykopy w miejscach przejść i dróg dojazdowych do posesji zabezpieczyć barierkami, mostkami dla pieszych oraz odpowiednio oznakować i zabezpieczyć. 3. Roboty ziemne i montaŝowe 3.1. Technologia wykonania robót ziemnych i montaŝowych Budowa sieci wodociągowej powinna być wykonana zgodnie z obowiązującymi przepisami BHP i normami: roboty ziemne PN-6S/B wykopy otwarte PN-62/

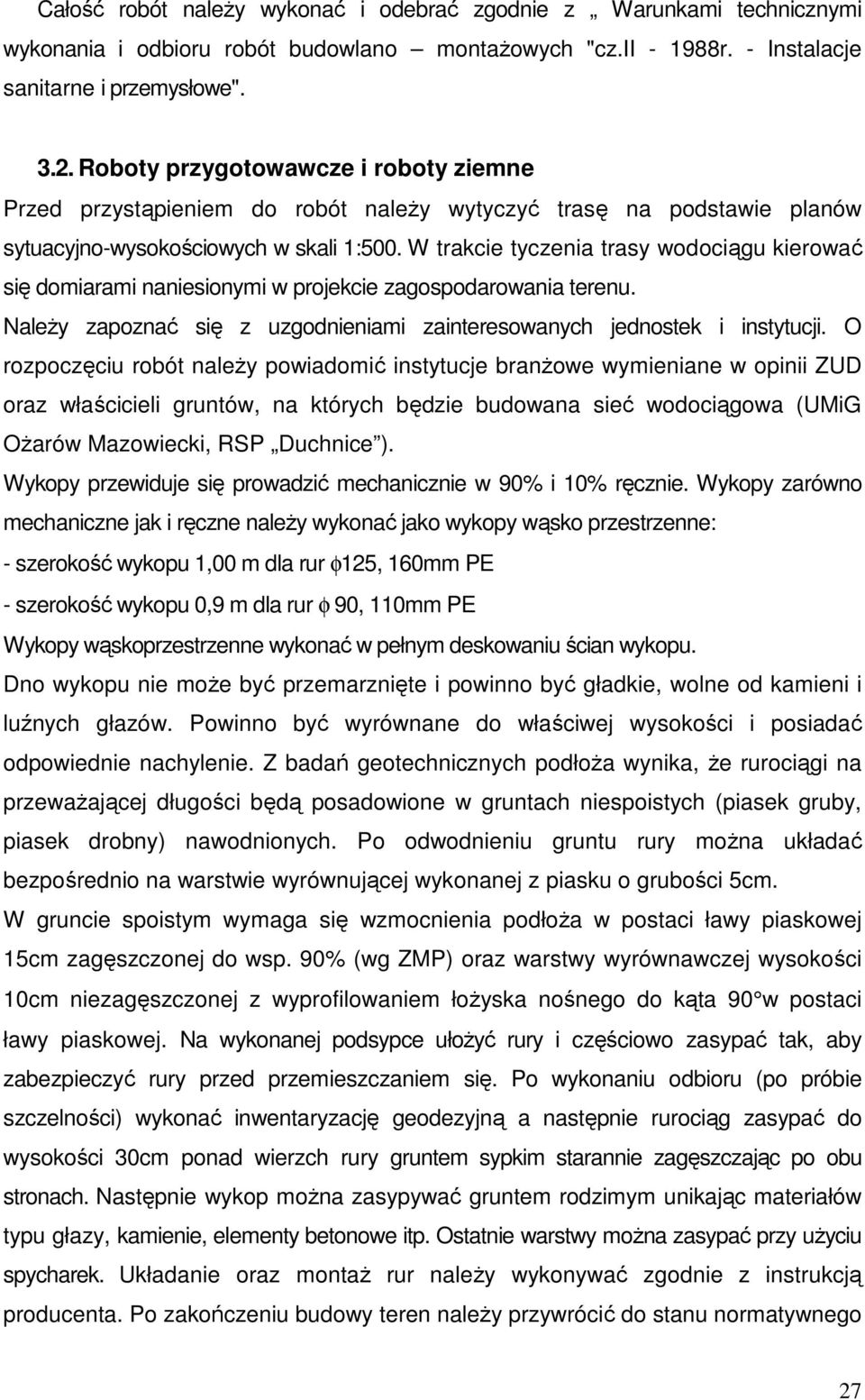

11 Całość robót naleŝy wykonać i odebrać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych "cz.ii r. - Instalacje sanitarne i przemysłowe" Roboty przygotowawcze i roboty ziemne Przed przystąpieniem do robót naleŝy wytyczyć trasę na podstawie planów sytuacyjno-wysokościowych w skali 1:500. W trakcie tyczenia trasy wodociągu kierować się domiarami naniesionymi w projekcie zagospodarowania terenu. NaleŜy zapoznać się z uzgodnieniami zainteresowanych jednostek i instytucji. O rozpoczęciu robót naleŝy powiadomić instytucje branŝowe wymieniane w opinii ZUD oraz właścicieli gruntów, na których będzie budowana sieć wodociągowa (UMiG OŜarów Mazowiecki, RSP Duchnice ). Wykopy przewiduje się prowadzić mechanicznie w 90% i 10% ręcznie. Wykopy zarówno mechaniczne jak i ręczne naleŝy wykonać jako wykopy wąsko przestrzenne: - szerokość wykopu 1,00 m dla rur φ125, 160mm PE - szerokość wykopu 0,9 m dla rur φ 90, 110mm PE Wykopy wąskoprzestrzenne wykonać w pełnym deskowaniu ścian wykopu. Dno wykopu nie moŝe być przemarznięte i powinno być gładkie, wolne od kamieni i luźnych głazów. Powinno być wyrównane do właściwej wysokości i posiadać odpowiednie nachylenie. Z badań geotechnicznych podłoŝa wynika, Ŝe rurociągi na przewaŝającej długości będą posadowione w gruntach niespoistych (piasek gruby, piasek drobny) nawodnionych. Po odwodnieniu gruntu rury moŝna układać bezpośrednio na warstwie wyrównującej wykonanej z piasku o grubości 5cm. W gruncie spoistym wymaga się wzmocnienia podłoŝa w postaci ławy piaskowej 15cm zagęszczonej do wsp. 90% (wg ZMP) oraz warstwy wyrównawczej wysokości 10cm niezagęszczonej z wyprofilowaniem łoŝyska nośnego do kąta 90 w postaci ławy piaskowej. Na wykonanej podsypce ułoŝyć rury i częściowo zasypać tak, aby zabezpieczyć rury przed przemieszczaniem się. Po wykonaniu odbioru (po próbie szczelności) wykonać inwentaryzację geodezyjną a następnie rurociąg zasypać do wysokości 30cm ponad wierzch rury gruntem sypkim starannie zagęszczając po obu stronach. Następnie wykop moŝna zasypywać gruntem rodzimym unikając materiałów typu głazy, kamienie, elementy betonowe itp. Ostatnie warstwy moŝna zasypać przy uŝyciu spycharek. Układanie oraz montaŝ rur naleŝy wykonywać zgodnie z instrukcją producenta. Po zakończeniu budowy teren naleŝy przywrócić do stanu normatywnego 27

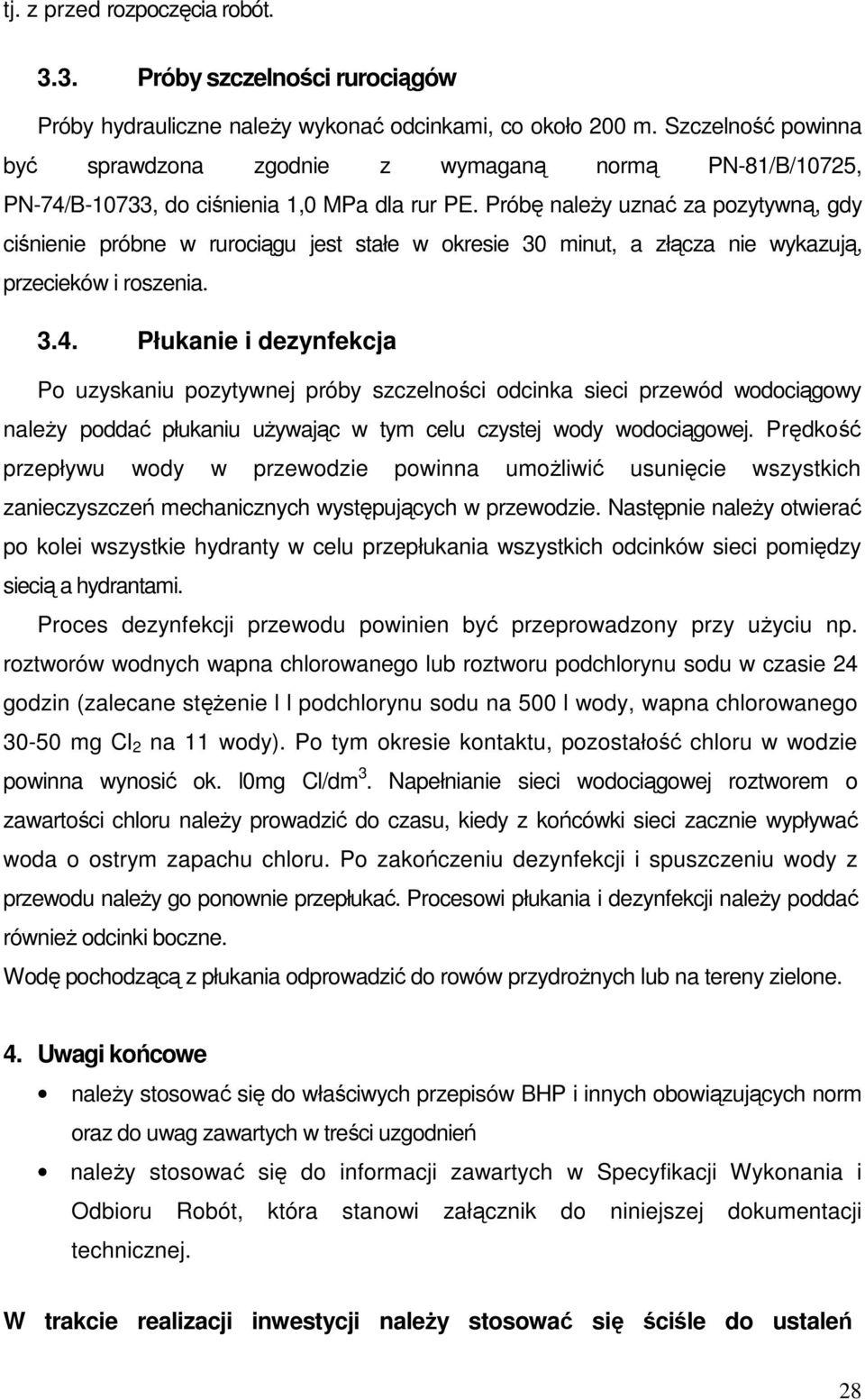

12 tj. z przed rozpoczęcia robót Próby szczelności rurociągów Próby hydrauliczne naleŝy wykonać odcinkami, co około 200 m. Szczelność powinna być sprawdzona zgodnie z wymaganą normą PN-81/B/10725, PN-74/B-10733, do ciśnienia 1,0 MPa dla rur PE. Próbę naleŝy uznać za pozytywną, gdy ciśnienie próbne w rurociągu jest stałe w okresie 30 minut, a złącza nie wykazują, przecieków i roszenia Płukanie i dezynfekcja Po uzyskaniu pozytywnej próby szczelności odcinka sieci przewód wodociągowy naleŝy poddać płukaniu uŝywając w tym celu czystej wody wodociągowej. Prędkość przepływu wody w przewodzie powinna umoŝliwić usunięcie wszystkich zanieczyszczeń mechanicznych występujących w przewodzie. Następnie naleŝy otwierać po kolei wszystkie hydranty w celu przepłukania wszystkich odcinków sieci pomiędzy siecią a hydrantami. Proces dezynfekcji przewodu powinien być przeprowadzony przy uŝyciu np. roztworów wodnych wapna chlorowanego lub roztworu podchlorynu sodu w czasie 24 godzin (zalecane stęŝenie l l podchlorynu sodu na 500 l wody, wapna chlorowanego mg Cl 2 na 11 wody). Po tym okresie kontaktu, pozostałość chloru w wodzie powinna wynosić ok. l0mg Cl/dm 3. Napełnianie sieci wodociągowej roztworem o zawartości chloru naleŝy prowadzić do czasu, kiedy z końcówki sieci zacznie wypływać woda o ostrym zapachu chloru. Po zakończeniu dezynfekcji i spuszczeniu wody z przewodu naleŝy go ponownie przepłukać. Procesowi płukania i dezynfekcji naleŝy poddać równieŝ odcinki boczne. Wodę pochodzącą z płukania odprowadzić do rowów przydroŝnych lub na tereny zielone. 4. Uwagi końcowe naleŝy stosować się do właściwych przepisów BHP i innych obowiązujących norm oraz do uwag zawartych w treści uzgodnień naleŝy stosować się do informacji zawartych w Specyfikacji Wykonania i Odbioru Robót, która stanowi załącznik do niniejszej dokumentacji technicznej. W trakcie realizacji inwestycji naleŝy stosować się ściśle do ustaleń 28

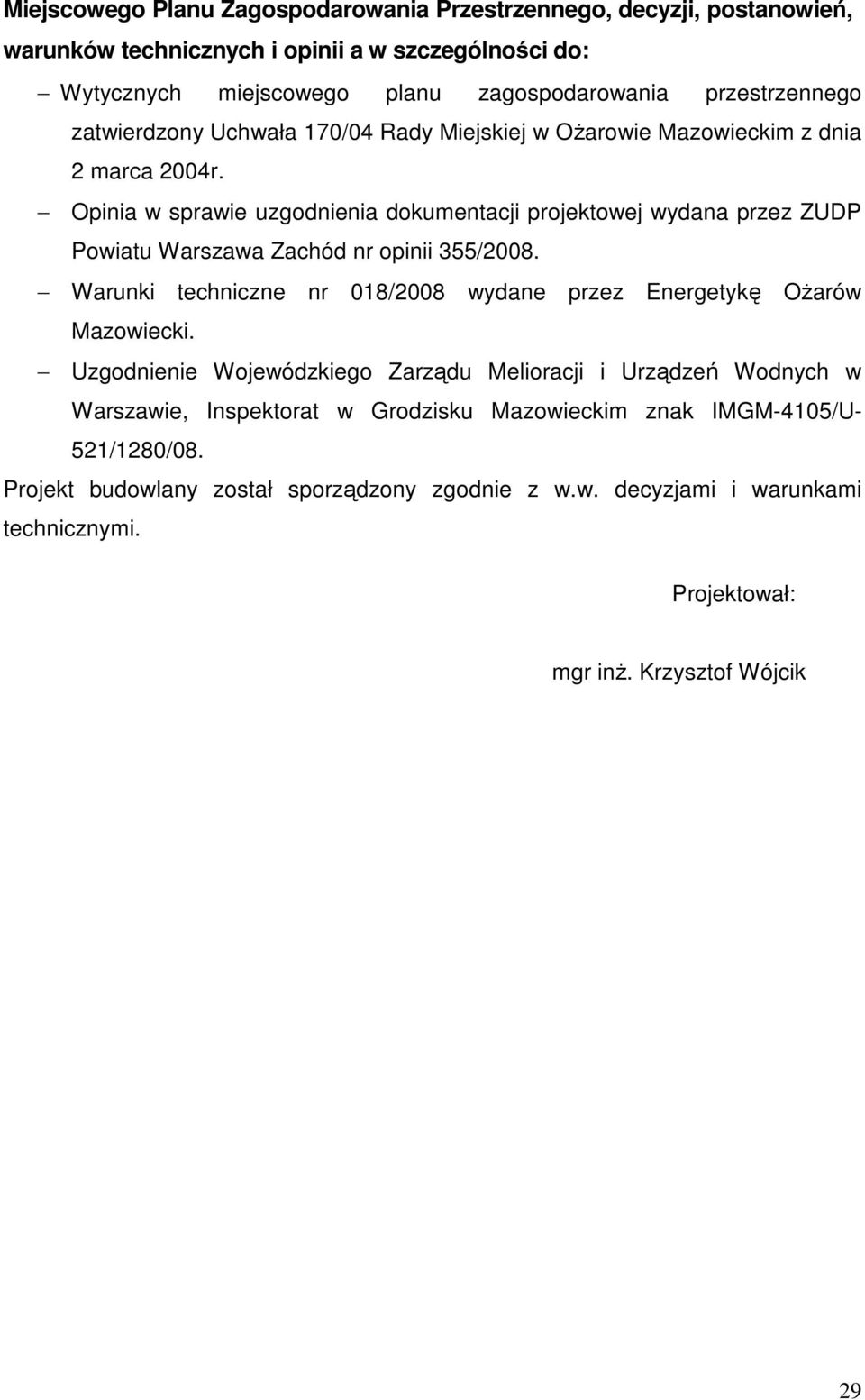

13 Miejscowego Planu Zagospodarowania Przestrzennego, decyzji, postanowień, warunków technicznych i opinii a w szczególności do: Wytycznych miejscowego planu zagospodarowania przestrzennego zatwierdzony Uchwała 170/04 Rady Miejskiej w OŜarowie Mazowieckim z dnia 2 marca 2004r. Opinia w sprawie uzgodnienia dokumentacji projektowej wydana przez ZUDP Powiatu Warszawa Zachód nr opinii 355/2008. Warunki techniczne nr 018/2008 wydane przez Energetykę OŜarów Mazowiecki. Uzgodnienie Wojewódzkiego Zarządu Melioracji i Urządzeń Wodnych w Warszawie, Inspektorat w Grodzisku Mazowieckim znak IMGM-4105/U- 521/1280/08. Projekt budowlany został sporządzony zgodnie z w.w. decyzjami i warunkami technicznymi. Projektował: mgr inŝ. Krzysztof Wójcik 29
