1 PRZEDMIAR ROBÓT wg KNR BUDOWA SIECI WODOCIĄGOWEJ I SIECI KANALIZACJI SANITARNEJ GŁUCHÓW - PASTWISKO na dz. nr ew.gr. 362/2, 362/5, 362/6, 362/9, 362/10, 362/11, 362/12, 362/15, 362/16, 362/18, 362/19, 362/20, 362/21, 362/22, 362/23, 362/24, 362/25, 362/26, 362/27 W GŁUCHOWIE Inwestor : - Gmina Łańcut ul. Mickiewicza 2a, Łańcut Opracował: mgr inż J. Krzyształowicz Wiśniewska upr. S- 29/89 Rzeszów r

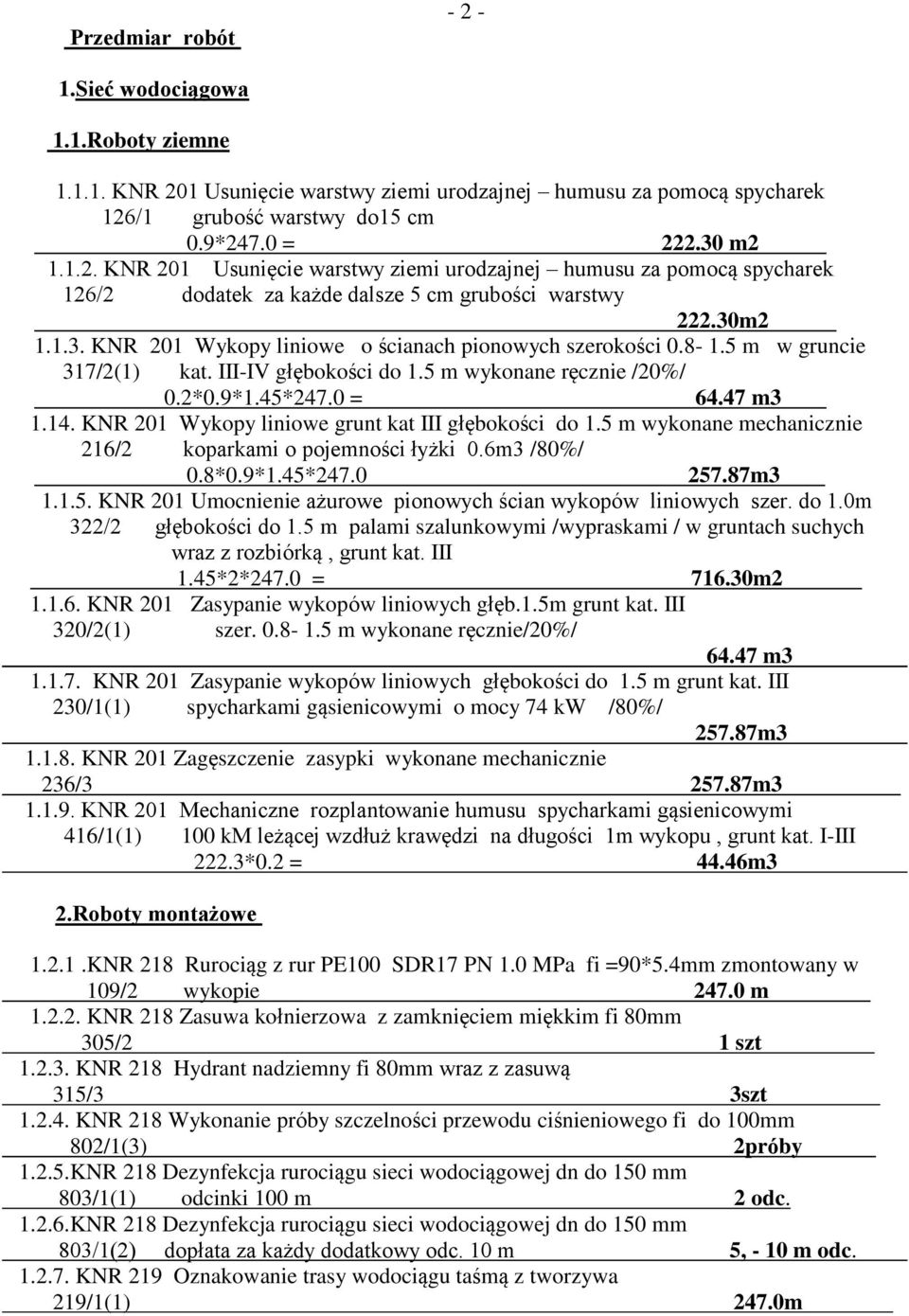

2 Przedmiar robót Sieć wodociągowa 1.1.Roboty ziemne KNR 201 Usunięcie warstwy ziemi urodzajnej humusu za pomocą spycharek 126/1 grubość warstwy do15 cm 0.9*247.0 = m KNR 201 Usunięcie warstwy ziemi urodzajnej humusu za pomocą spycharek 126/2 dodatek za każde dalsze 5 cm grubości warstwy m KNR 201 Wykopy liniowe o ścianach pionowych szerokości m w gruncie 317/2(1) kat. III-IV głębokości do 1.5 m wykonane ręcznie /20%/ 0.2*0.9*1.45*247.0 = m KNR 201 Wykopy liniowe grunt kat III głębokości do 1.5 m wykonane mechanicznie 216/2 koparkami o pojemności łyżki 0.6m3 /80%/ 0.8*0.9*1.45* m KNR 201 Umocnienie ażurowe pionowych ścian wykopów liniowych szer. do 1.0m 322/2 głębokości do 1.5 m palami szalunkowymi /wypraskami / w gruntach suchych wraz z rozbiórką, grunt kat. III 1.45*2*247.0 = m KNR 201 Zasypanie wykopów liniowych głęb.1.5m grunt kat. III 320/2(1) szer m wykonane ręcznie/20%/ m KNR 201 Zasypanie wykopów liniowych głębokości do 1.5 m grunt kat. III 230/1(1) spycharkami gąsienicowymi o mocy 74 kw /80%/ m KNR 201 Zagęszczenie zasypki wykonane mechanicznie 236/ m KNR 201 Mechaniczne rozplantowanie humusu spycharkami gąsienicowymi 416/1(1) 100 km leżącej wzdłuż krawędzi na długości 1m wykopu, grunt kat. I-III 222.3*0.2 = 44.46m3 2.Roboty montażowe KNR 218 Rurociąg z rur PE100 SDR17 PN 1.0 MPa fi =90*5.4mm zmontowany w 109/2 wykopie m KNR 218 Zasuwa kołnierzowa z zamknięciem miękkim fi 80mm 305/2 1 szt KNR 218 Hydrant nadziemny fi 80mm wraz z zasuwą 315/3 3szt KNR 218 Wykonanie próby szczelności przewodu ciśnieniowego fi do 100mm 802/1(3) 2próby KNR 218 Dezynfekcja rurociągu sieci wodociągowej dn do 150 mm 803/1(1) odcinki 100 m 2 odc KNR 218 Dezynfekcja rurociągu sieci wodociągowej dn do 150 mm 803/1(2) dopłata za każdy dodatkowy odc. 10 m 5, - 10 m odc KNR 219 Oznakowanie trasy wodociągu taśmą z tworzywa 219/1(1) 247.0m

3 KNR 218 Wykonanie bloków oporowych z betonu B /1 0.2 * 12 = 2.40 m KNR 218 Podłoże z piasku o grubości 15 cm pod kanały 501/2 0.9*247.0 = m KNRW 218 Włączenie przewodu do istn. sieci trójnika fi 90/90 mm 114/2 1 szt KNR 218 Obsypanie rur piaskiem z ubiciem do wysokości 15 cm ponad rurę 501/4 / bez kosztu robocizny/ 0.9*0.24*247.0 = m3 przeliczając na podsypkę grubości 0.25 m :0.25 = m2 2.Kanalizacja sanitarna 2.1.Roboty ziemne KNR 201 Usunięcie warstwy ziemi urodzajnej humusu za pomocą spycharek 126/1 grubość warstwy do15 cm 540.0m KNR 201 Usunięcie warstwy ziemi urodzajnej humusu za pomocą spycharek 126/2 dodatek za każde dalsze 5 cm grubości warstwy m KNR 201 Wykopy liniowe o ścianach pionowych szerokości m w gruncie 317/2(1) kat. III-IV głębokości do 1.5 m wykonane ręcznie /20%/ S5-S6 / /:2*22.0*1.0 = 30.14*1.0 = S6-S7 / /:2*27.0*1.0 = 34.02*1.0 = S7-S8 / /:2*26.0*1.0 = 29.64*1.0 = S8-S9 / /:2*30.0*1.0 = 30.30*1.0 = S9-S10 / /:2*34.0*0.9 = 29.58*0.9 = S11-S12 / /:2*40.0*1.0 = 49.60*1.0 = S12-S13 / /:2*40.0*1.0 = 48.40*1.0 = S13-S14 / /:2*30.0*1.0 = 33.00*1.0 = S14-S15 / /:2*32.0*0.9 = 30.72*0.9 = S15-S16 / /:2*26.0*0.9 = 21.58*0.9 = Sistn-S17 / /:2*36.0*1.0 = 48.24*0.9 = S17-S18 / /:2*36.0*1.0 = 39.60*0.9 = S18-S19 / /:2*42.0*0.9 = 35.49*0.9 = Razem m3 z tego szer 0.9 m z tego szer. 1.0 m *0.2 = m KNR 201 Wykopy liniowe o ścianach pionowych szerokości m w gruncie 317/5(1) kat. III-IV głębokości do 3.0 m wykonane ręcznie /20%/ Sistn-S1 /2, /:2*26.0*1.0 = 62.14*1.0 = S1-S2 / /:2*40.0*1.0 = 90.80*1.0 = S2-S3 / /:2*18.0*1.0 = 40.77*1.0 = S3-S4 / /:2*27.0*1.0 = 55.76*1.0 = S4-S5 / /:2*24.0*1.0 = 39.00*1.0 = S2-S11 / /:2*44.0*1.0 = 76.12*1.0 = 76.12

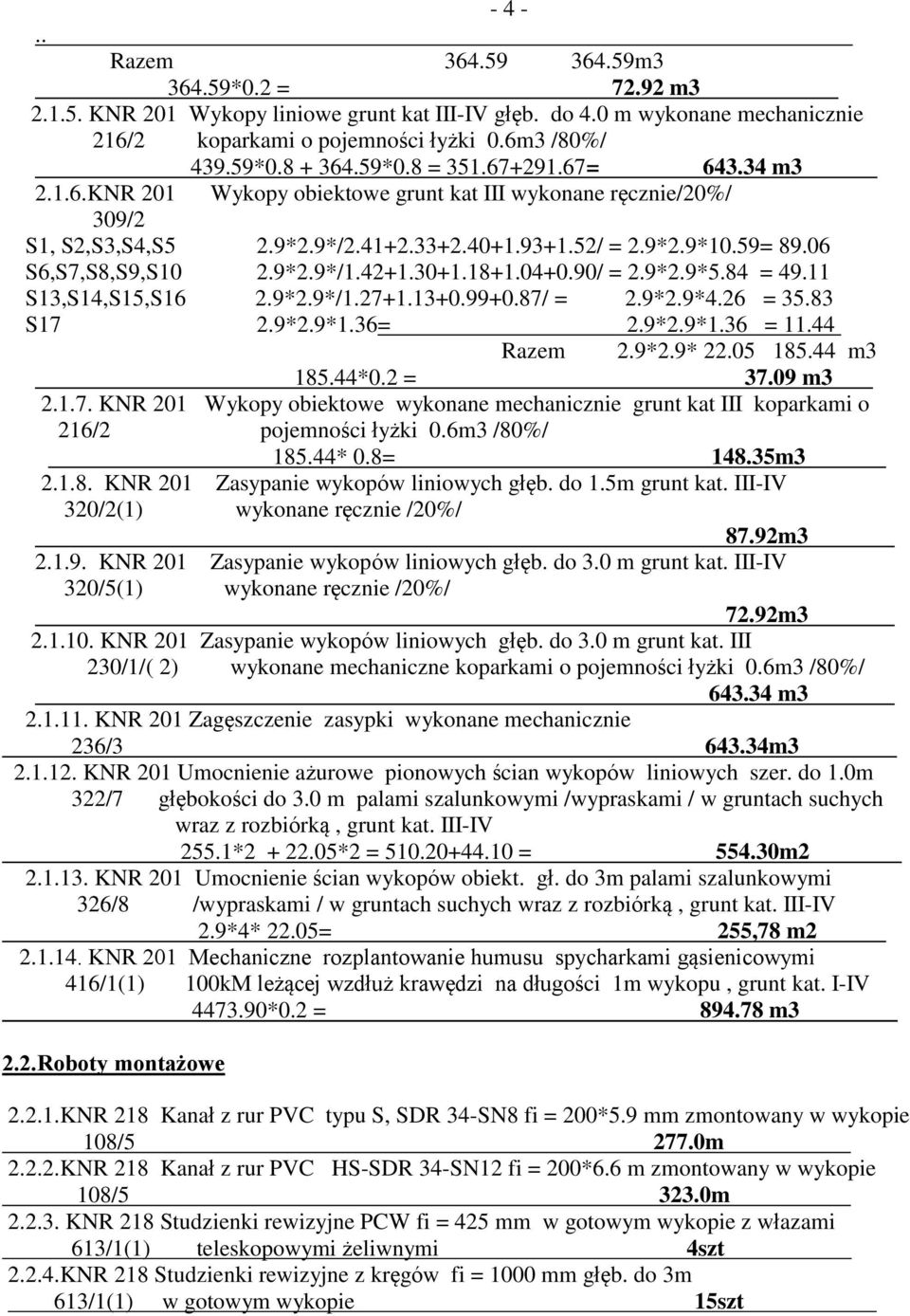

4 Razem m *0.2 = m KNR 201 Wykopy liniowe grunt kat III-IV głęb. do 4.0 m wykonane mechanicznie 216/2 koparkami o pojemności łyżki 0.6m3 /80%/ * *0.8 = = m KNR 201 Wykopy obiektowe grunt kat III wykonane ręcznie/20%/ 309/2 S1, S2,S3,S4,S5 2.9*2.9*/ / = 2.9*2.9*10.59= S6,S7,S8,S9,S10 2.9*2.9*/ / = 2.9*2.9*5.84 = S13,S14,S15,S16 2.9*2.9*/ / = 2.9*2.9*4.26 = S17 2.9*2.9*1.36= 2.9*2.9*1.36 = Razem 2.9*2.9* m *0.2 = m KNR 201 Wykopy obiektowe wykonane mechanicznie grunt kat III koparkami o 216/2 pojemności łyżki 0.6m3 /80%/ * 0.8= m KNR 201 Zasypanie wykopów liniowych głęb. do 1.5m grunt kat. III-IV 320/2(1) wykonane ręcznie /20%/ 87.92m KNR 201 Zasypanie wykopów liniowych głęb. do 3.0 m grunt kat. III-IV 320/5(1) wykonane ręcznie /20%/ 72.92m KNR 201 Zasypanie wykopów liniowych głęb. do 3.0 m grunt kat. III 230/1/( 2) wykonane mechaniczne koparkami o pojemności łyżki 0.6m3 /80%/ m KNR 201 Zagęszczenie zasypki wykonane mechanicznie 236/ m KNR 201 Umocnienie ażurowe pionowych ścian wykopów liniowych szer. do 1.0m 322/7 głębokości do 3.0 m palami szalunkowymi /wypraskami / w gruntach suchych wraz z rozbiórką, grunt kat. III-IV 255.1* *2 = = m KNR 201 Umocnienie ścian wykopów obiekt. gł. do 3m palami szalunkowymi 326/8 /wypraskami / w gruntach suchych wraz z rozbiórką, grunt kat. III-IV 2.9*4* 22.05= 255,78 m KNR 201 Mechaniczne rozplantowanie humusu spycharkami gąsienicowymi 416/1(1) 100kM leżącej wzdłuż krawędzi na długości 1m wykopu, grunt kat. I-IV *0.2 = m3 2.2.Roboty montażowe KNR 218 Kanał z rur PVC typu S, SDR 34-SN8 fi = 200*5.9 mm zmontowany w wykopie 108/ m KNR 218 Kanał z rur PVC HS-SDR 34-SN12 fi = 200*6.6 m zmontowany w wykopie 108/ m KNR 218 Studzienki rewizyjne PCW fi = 425 mm w gotowym wykopie z włazami 613/1(1) teleskopowymi żeliwnymi 4szt KNR 218 Studzienki rewizyjne z kręgów fi = 1000 mm głęb. do 3m 613/1(1) w gotowym wykopie 15szt

5 KNR 216. Izolacja rurociągu łupkami styropianowymi fi 200/50mmz zabezpieczeniem 501/6 folią = m 164.0*0.95 = m KNR 218 Próba wodna szczelności kanałów rurowych o średnicy nom 200 mm 804/2 (1) m KNR 218 Podłoża z materiałów sypkich o grubości 20 cm pod kanały 501/3 0.9*600= m KNR 218 Obsypanie rur piaskiem z ubiciem do wysokości 30 cm ponad wierzch rury 501/4 bez kosztu robocizny 0.9*0.5*600 = m3 przeliczając na podsypkę grubości 0.25 m : 0.25 = 1080 m KNR 510 Zabezpieczenie istniejących kabli elektrycznych 303/2 w miejscach skrzyżowań z proj. kanalizacją, r.o. na kablu 2.0 m KNR 211 Różne konstrukcje drewniane bez wrębów i belek do podwieszenia przewodów 301/3 0.08*2 = 0.16m3
