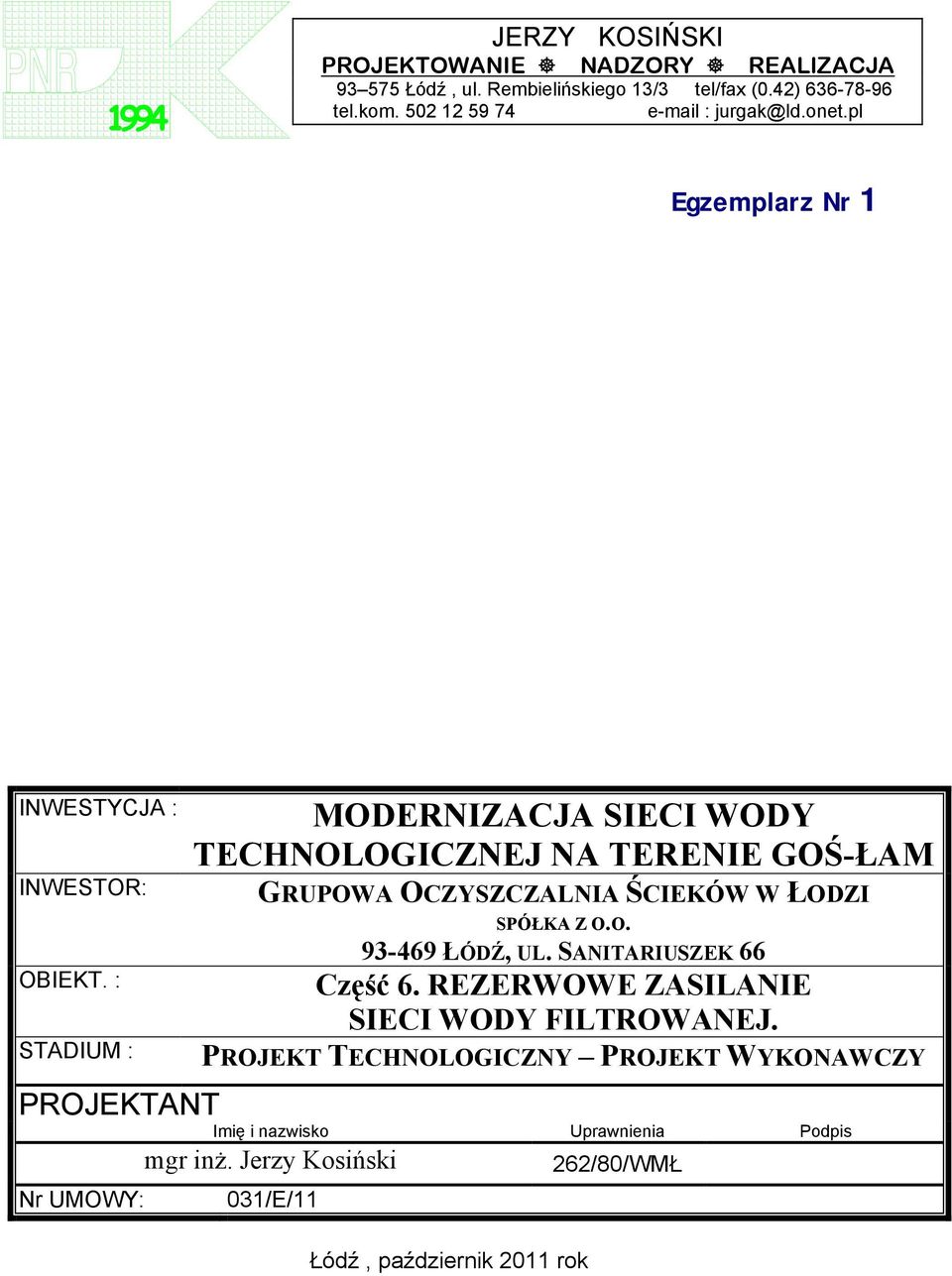

1 1994 JERZY KOSIŃSKI PROJEKTOWANIE NADZORY REALIZACJA Łódź, ul. Rembielińskiego 13/3 tel/fax (0.42) tel.kom jurgak@ld.onet.pl Egzemplarz Nr 1 INWESTYCJA : INWESTOR: OBIEKT. : STADIUM : MODERNIZACJA SIECI WODY TECHNOLOGICZNEJ NA TERENIE GOŚ-ŁAM GRUPOWA OCZYSZCZALNIA ŚCIEKÓW W ŁODZI SPÓŁKA Z O.O ŁÓDŹ, UL. SANITARIUSZEK 66 Część 6. REZERWOWE ZASILANIE SIECI WODY FILTROWANEJ. PROJEKT TECHNOLOGICZNY PROJEKT WYKONAWCZY PROJEKTANT Imię i nazwisko Uprawnienia Podpis mgr inż. Jerzy Kosiński 262/80/WMŁ Nr UMOWY: 031/E/11 Łódź, październik 2011 rok

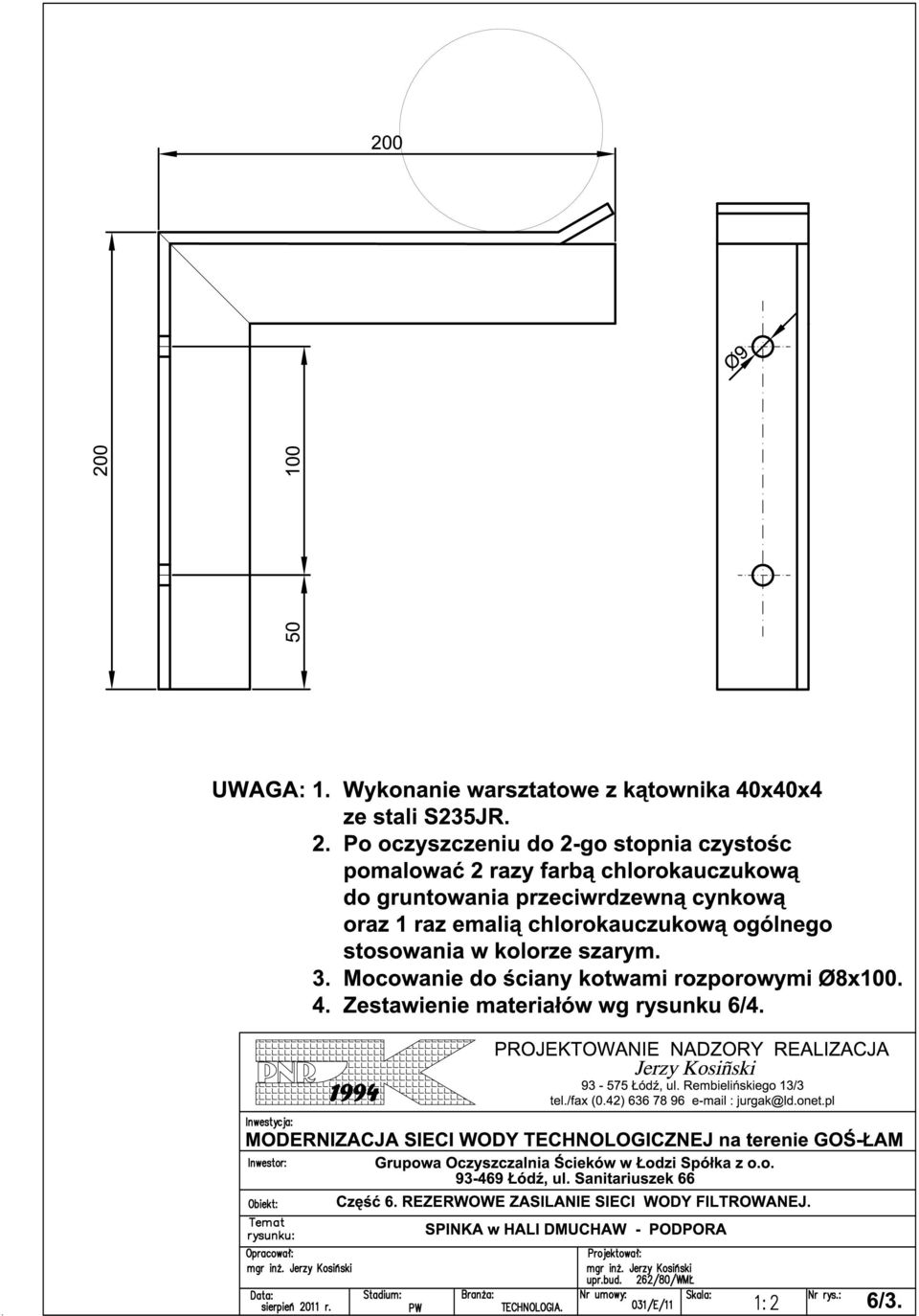

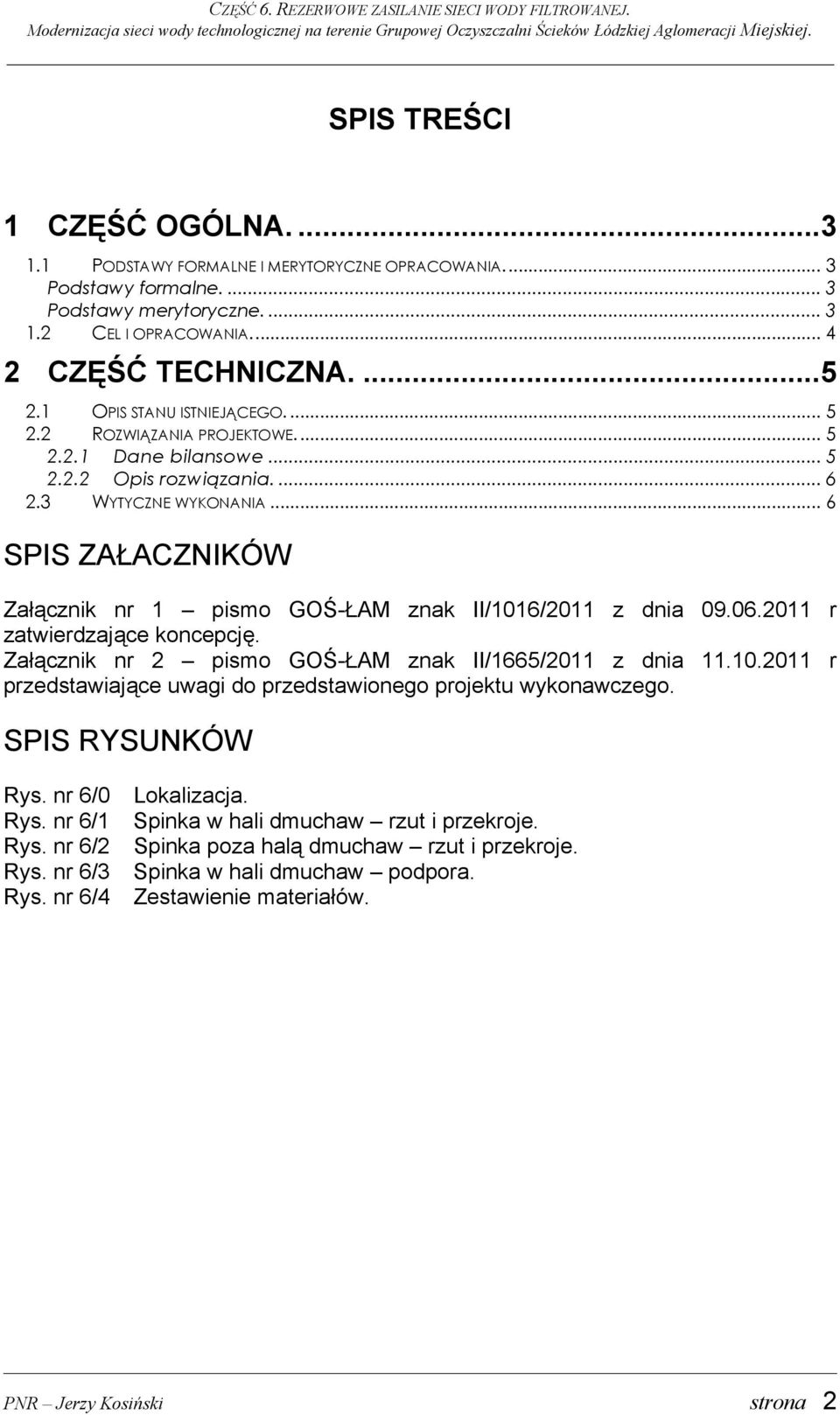

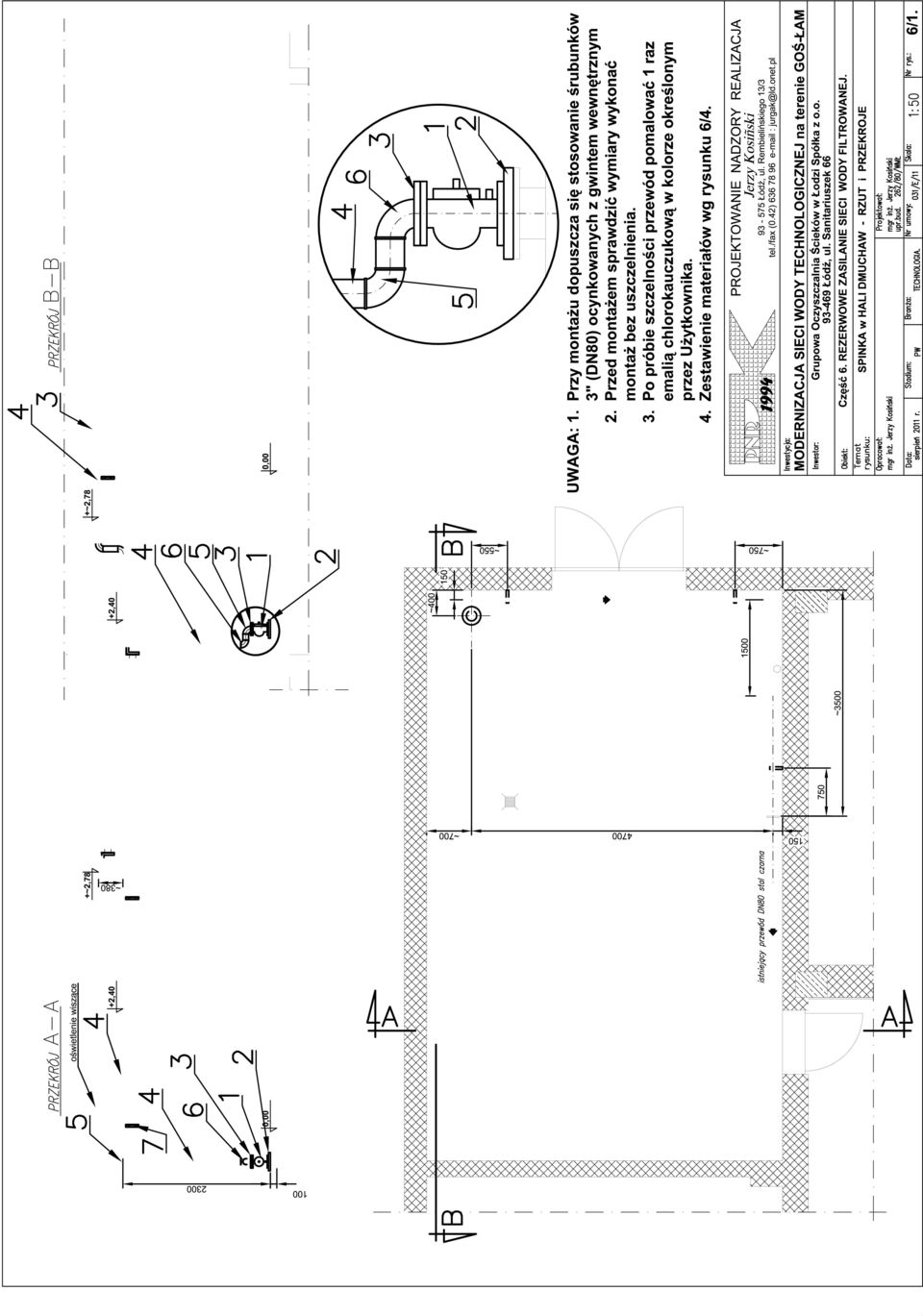

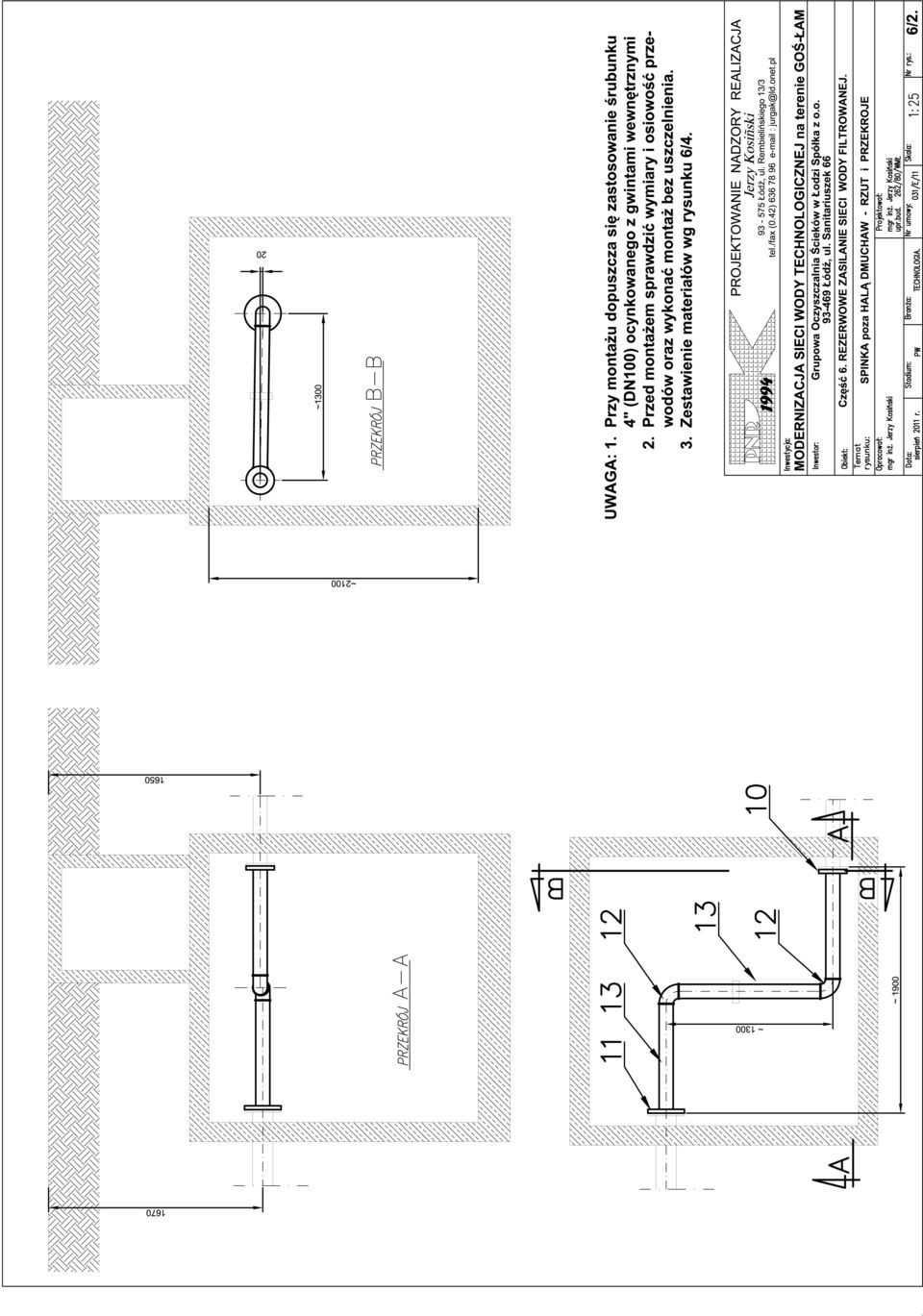

2 CZĘŚĆ 6. REZERWOWE ZASILANIE SIECI WODY FILTROWANEJ. Modernizacja sieci wody technologicznej na terenie Grupowej Oczyszczalni Ścieków Łódzkiej Aglomeracji Miejskiej. SPIS TREŚCI 1 CZĘŚĆ OGÓLNA PODSTAWY FORMALNE I MERYTORYCZNE OPRACOWANIA... 3 Podstawy formalne Podstawy merytoryczne CEL I OPRACOWANIA CZĘŚĆ TECHNICZNA OPIS STANU ISTNIEJĄCEGO ROZWIĄZANIA PROJEKTOWE Dane bilansowe Opis rozwiązania WYTYCZNE WYKONANIA... 6 SPIS ZAŁACZNIKÓW Załącznik nr 1 pismo GOŚ-ŁAM znak II/1016/2011 z dnia r zatwierdzające koncepcję. Załącznik nr 2 pismo GOŚ-ŁAM znak II/1665/2011 z dnia r przedstawiające uwagi do przedstawionego projektu wykonawczego. SPIS RYSUNKÓW Rys. nr 6/0 Rys. nr 6/1 Rys. nr 6/2 Rys. nr 6/3 Rys. nr 6/4 Lokalizacja. Spinka w hali dmuchaw rzut i przekroje. Spinka poza halą dmuchaw rzut i przekroje. Spinka w hali dmuchaw podpora. Zestawienie materiałów. PNR Jerzy Kosiński strona 2

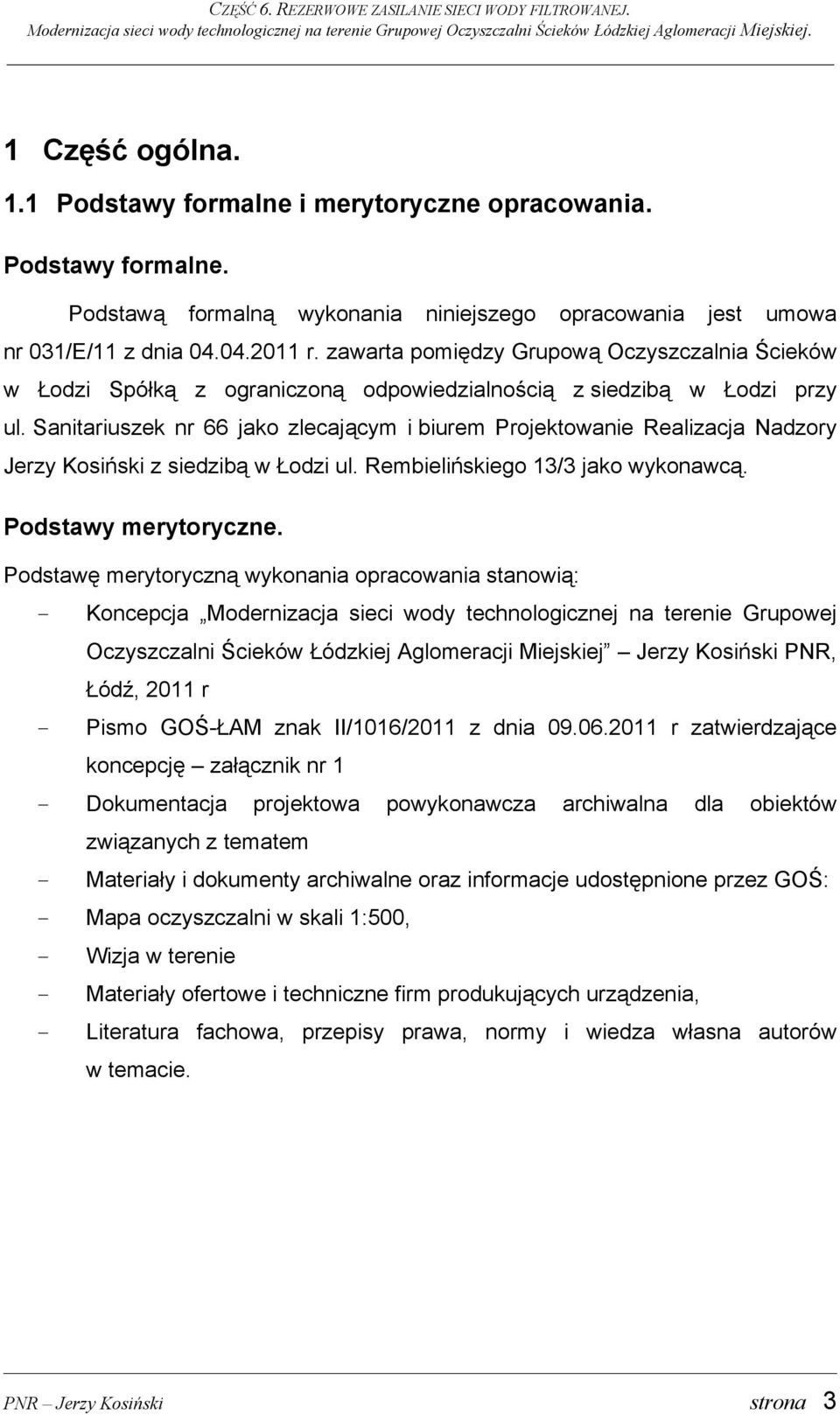

3 CZĘŚĆ 6. REZERWOWE ZASILANIE SIECI WODY FILTROWANEJ. Modernizacja sieci wody technologicznej na terenie Grupowej Oczyszczalni Ścieków Łódzkiej Aglomeracji Miejskiej. 1 Część ogólna. 1.1 Podstawy formalne i merytoryczne opracowania. Podstawy formalne. Podstawą formalną wykonania niniejszego opracowania jest umowa nr 031/E/11 z dnia r. zawarta pomiędzy Grupową Oczyszczalnia Ścieków w Łodzi Spółką z ograniczoną odpowiedzialnością z siedzibą w Łodzi przy ul. Sanitariuszek nr 66 jako zlecającym i biurem Projektowanie Realizacja Nadzory Jerzy Kosiński z siedzibą w Łodzi ul. Rembielińskiego 13/3 jako wykonawcą. Podstawy merytoryczne. Podstawę merytoryczną wykonania opracowania stanowią: - Koncepcja Modernizacja sieci wody technologicznej na terenie Grupowej Oczyszczalni Ścieków Łódzkiej Aglomeracji Miejskiej Jerzy Kosiński PNR, Łódź, 2011 r - Pismo GOŚ-ŁAM znak II/1016/2011 z dnia r zatwierdzające koncepcję załącznik nr 1 - Dokumentacja projektowa powykonawcza archiwalna dla obiektów związanych z tematem - Materiały i dokumenty archiwalne oraz informacje udostępnione przez GOŚ: - Mapa oczyszczalni w skali 1:500, - Wizja w terenie - Materiały ofertowe i techniczne firm produkujących urządzenia, - Literatura fachowa, przepisy prawa, normy i wiedza własna autorów w temacie. PNR Jerzy Kosiński strona 3

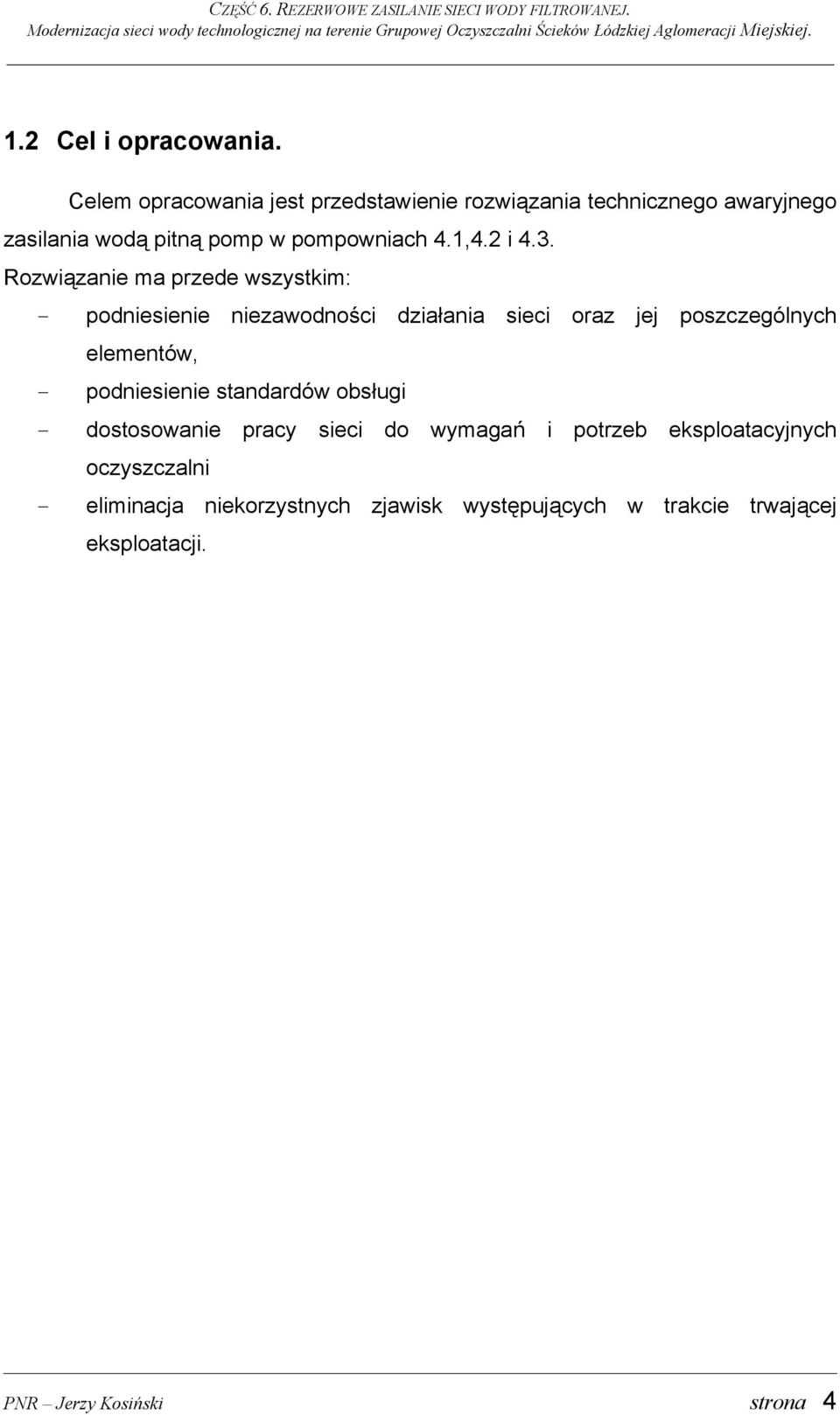

4 CZĘŚĆ 6. REZERWOWE ZASILANIE SIECI WODY FILTROWANEJ. Modernizacja sieci wody technologicznej na terenie Grupowej Oczyszczalni Ścieków Łódzkiej Aglomeracji Miejskiej. 1.2 Cel i opracowania. Celem opracowania jest przedstawienie rozwiązania technicznego awaryjnego zasilania wodą pitną pomp w pompowniach 4.1,4.2 i 4.3. Rozwiązanie ma przede wszystkim: - podniesienie niezawodności działania sieci oraz jej poszczególnych elementów, - podniesienie standardów obsługi - dostosowanie pracy sieci do wymagań i potrzeb eksploatacyjnych oczyszczalni - eliminacja niekorzystnych zjawisk występujących w trakcie trwającej eksploatacji. PNR Jerzy Kosiński strona 4

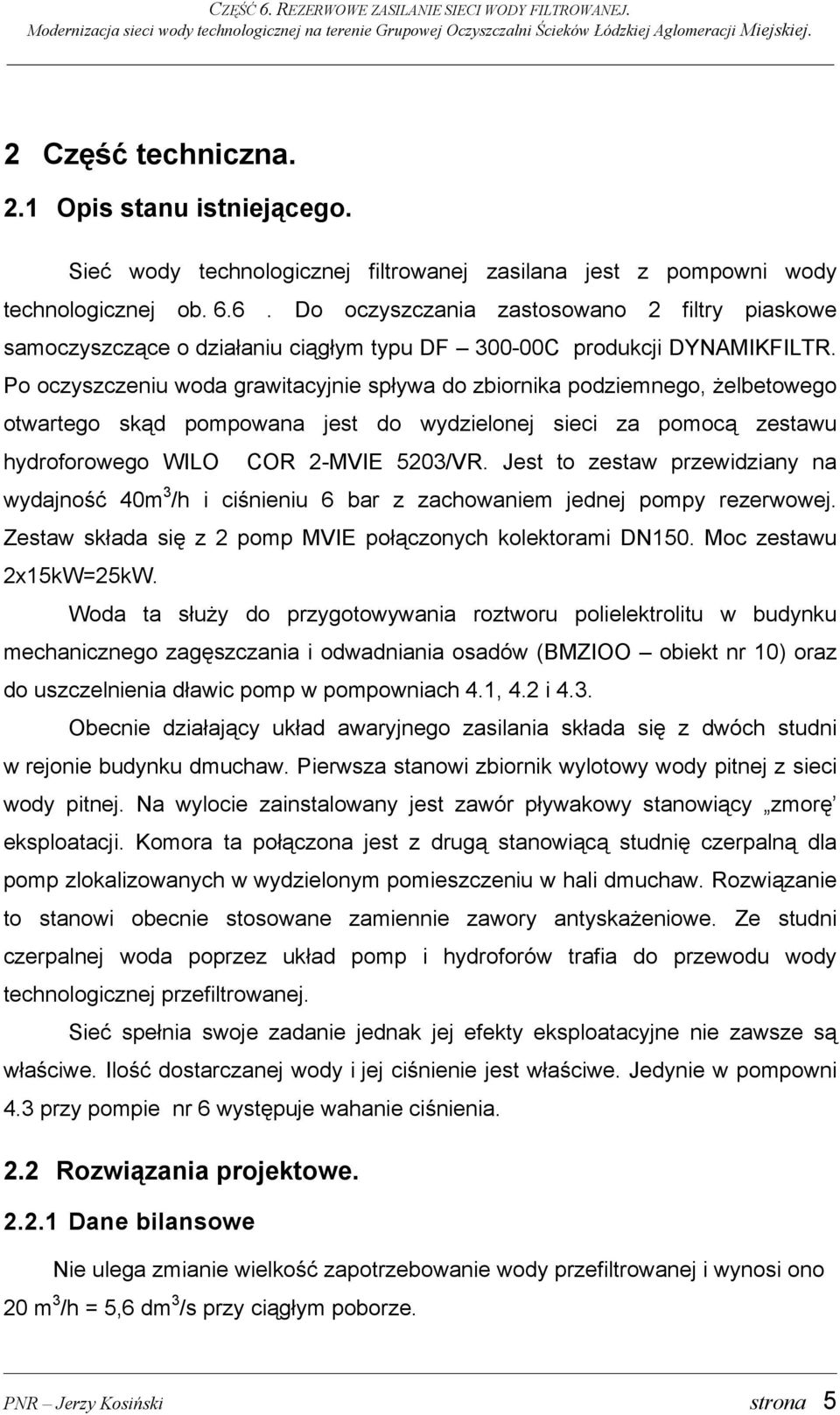

5 CZĘŚĆ 6. REZERWOWE ZASILANIE SIECI WODY FILTROWANEJ. Modernizacja sieci wody technologicznej na terenie Grupowej Oczyszczalni Ścieków Łódzkiej Aglomeracji Miejskiej. 2 Część techniczna. 2.1 Opis stanu istniejącego. Sieć wody technologicznej filtrowanej zasilana jest z pompowni wody technologicznej ob Do oczyszczania zastosowano 2 filtry piaskowe samoczyszczące o działaniu ciągłym typu DF C produkcji DYNAMIKFILTR. Po oczyszczeniu woda grawitacyjnie spływa do zbiornika podziemnego, żelbetowego otwartego skąd pompowana jest do wydzielonej sieci za pomocą zestawu hydroforowego WILO COR 2-MVIE 5203/VR. Jest to zestaw przewidziany na wydajność 40m 3 /h i ciśnieniu 6 bar z zachowaniem jednej pompy rezerwowej. Zestaw składa się z 2 pomp MVIE połączonych kolektorami DN150. Moc zestawu 2x15kW=25kW. Woda ta służy do przygotowywania roztworu polielektrolitu w budynku mechanicznego zagęszczania i odwadniania osadów (BMZIOO obiekt nr 10) oraz do uszczelnienia dławic pomp w pompowniach 4.1, 4.2 i 4.3. Obecnie działający układ awaryjnego zasilania składa się z dwóch studni w rejonie budynku dmuchaw. Pierwsza stanowi zbiornik wylotowy wody pitnej z sieci wody pitnej. Na wylocie zainstalowany jest zawór pływakowy stanowiący zmorę eksploatacji. Komora ta połączona jest z drugą stanowiącą studnię czerpalną dla pomp zlokalizowanych w wydzielonym pomieszczeniu w hali dmuchaw. Rozwiązanie to stanowi obecnie stosowane zamiennie zawory antyskażeniowe. Ze studni czerpalnej woda poprzez układ pomp i hydroforów trafia do przewodu wody technologicznej przefiltrowanej. Sieć spełnia swoje zadanie jednak jej efekty eksploatacyjne nie zawsze są właściwe. Ilość dostarczanej wody i jej ciśnienie jest właściwe. Jedynie w pompowni 4.3 przy pompie nr 6 występuje wahanie ciśnienia. 2.2 Rozwiązania projektowe Dane bilansowe Nie ulega zmianie wielkość zapotrzebowanie wody przefiltrowanej i wynosi ono 20 m 3 /h = 5,6 dm 3 /s przy ciągłym poborze. PNR Jerzy Kosiński strona 5

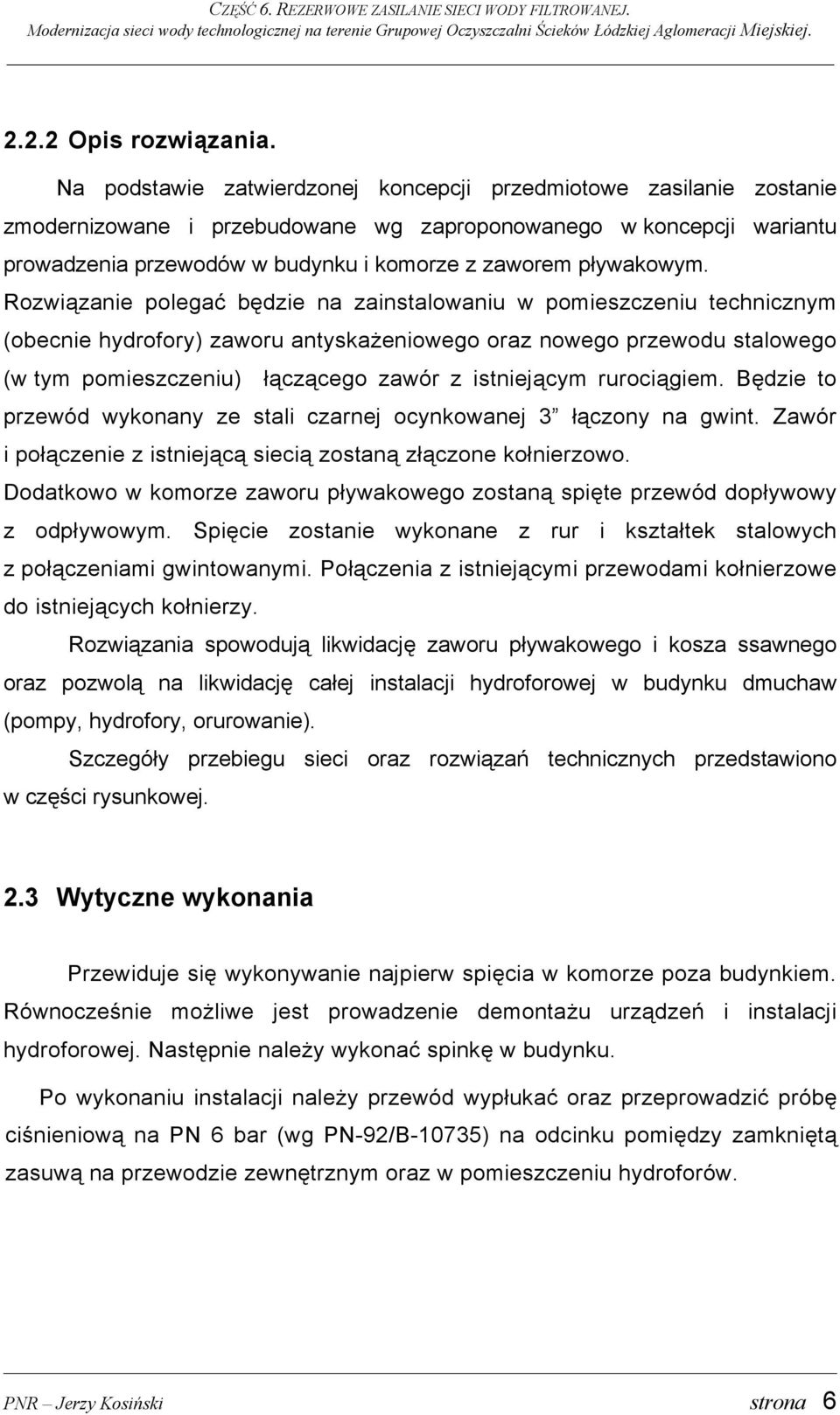

6 CZĘŚĆ 6. REZERWOWE ZASILANIE SIECI WODY FILTROWANEJ. Modernizacja sieci wody technologicznej na terenie Grupowej Oczyszczalni Ścieków Łódzkiej Aglomeracji Miejskiej Opis rozwiązania. Na podstawie zatwierdzonej koncepcji przedmiotowe zasilanie zostanie zmodernizowane i przebudowane wg zaproponowanego w koncepcji wariantu prowadzenia przewodów w budynku i komorze z zaworem pływakowym. Rozwiązanie polegać będzie na zainstalowaniu w pomieszczeniu technicznym (obecnie hydrofory) zaworu antyskażeniowego oraz nowego przewodu stalowego (w tym pomieszczeniu) łączącego zawór z istniejącym rurociągiem. Będzie to przewód wykonany ze stali czarnej ocynkowanej 3 łączony na gwint. Zawór i połączenie z istniejącą siecią zostaną złączone kołnierzowo. Dodatkowo w komorze zaworu pływakowego zostaną spięte przewód dopływowy z odpływowym. Spięcie zostanie wykonane z rur i kształtek stalowych z połączeniami gwintowanymi. Połączenia z istniejącymi przewodami kołnierzowe do istniejących kołnierzy. Rozwiązania spowodują likwidację zaworu pływakowego i kosza ssawnego oraz pozwolą na likwidację całej instalacji hydroforowej w budynku dmuchaw (pompy, hydrofory, orurowanie). Szczegóły przebiegu sieci oraz rozwiązań technicznych przedstawiono w części rysunkowej. 2.3 Wytyczne wykonania Przewiduje się wykonywanie najpierw spięcia w komorze poza budynkiem. Równocześnie możliwe jest prowadzenie demontażu urządzeń i instalacji hydroforowej. Następnie należy wykonać spinkę w budynku. Po wykonaniu instalacji należy przewód wypłukać oraz przeprowadzić próbę ciśnieniową na PN 6 bar (wg PN-92/B-10735) na odcinku pomiędzy zamkniętą zasuwą na przewodzie zewnętrznym oraz w pomieszczeniu hydroforów. PNR Jerzy Kosiński strona 6

7

8

9

10

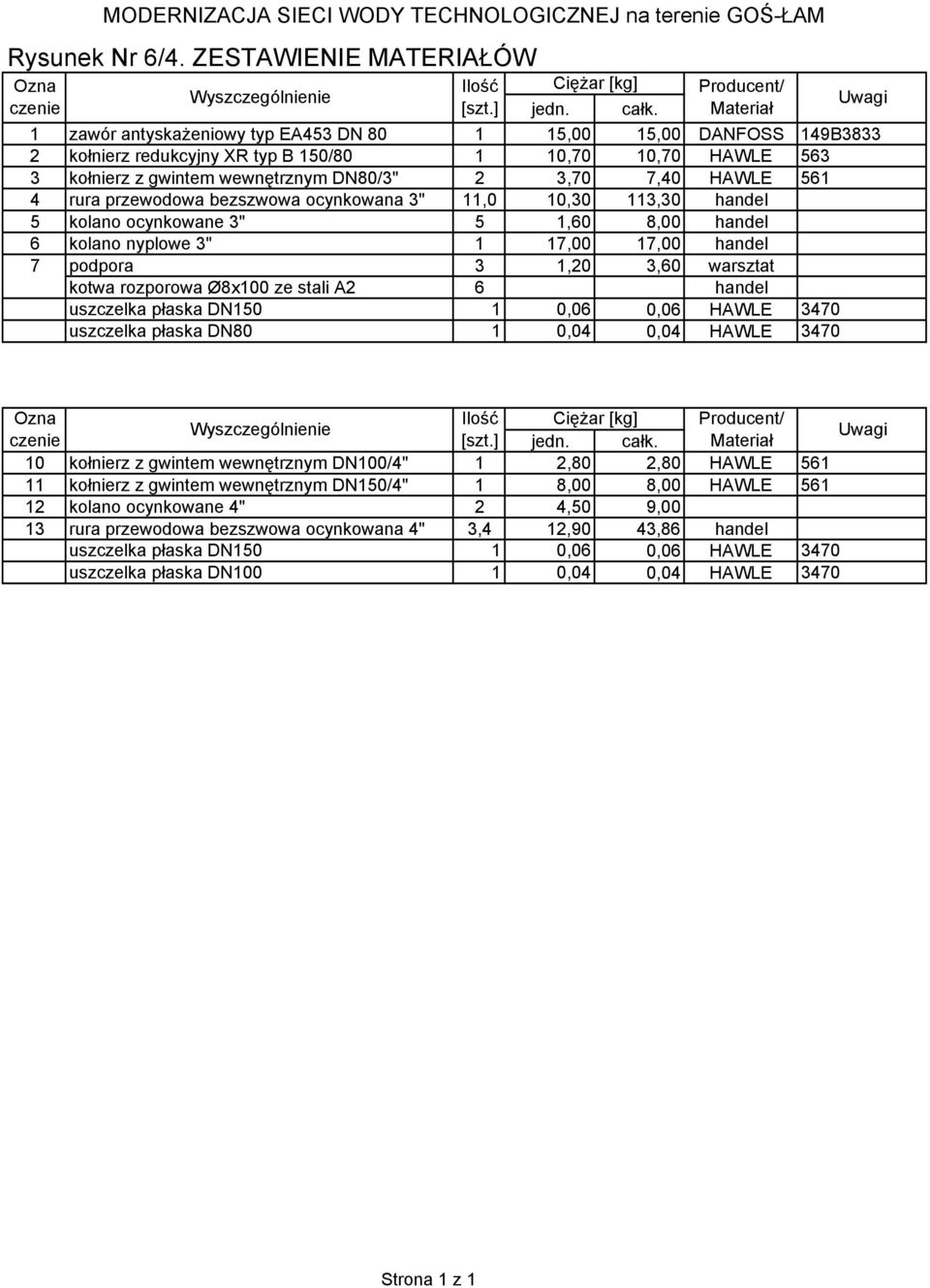

11 MODERNIZACJA SIECI WODY TECHNOLOGICZNEJ na terenie GOŚ-ŁAM Rysunek Nr 6/4. ZESTAWIENIE MATERIAŁÓW Ozna czenie Wyszczególnienie Ilość [szt.] jedn. Ciężar [kg] 1 zawór antyskażeniowy typ EA453 DN ,00 15,00 DANFOSS 149B kołnierz redukcyjny XR typ B 150/ ,70 10,70 HAWLE kołnierz z gwintem wewnętrznym DN80/3" 2 3,70 7,40 HAWLE rura przewodowa bezszwowa ocynkowana 3" 11,0 10,30 113,30 handel 5 kolano ocynkowane 3" 5 1,60 8,00 handel 6 kolano nyplowe 3" 1 17,00 17,00 handel 7 podpora 3 1,20 3,60 warsztat kotwa rozporowa Ø8x100 ze stali A2 6 handel uszczelka płaska DN ,06 0,06 HAWLE 3470 uszczelka płaska DN80 1 0,04 0,04 HAWLE 3470 całk. Producent/ Materiał Uwagi Ozna Ilość Ciężar [kg] Producent/ Wyszczególnienie czenie [szt.] jedn. całk. Materiał Uwagi 10 kołnierz z gwintem wewnętrznym DN100/4" 1 2,80 2,80 HAWLE kołnierz z gwintem wewnętrznym DN150/4" 1 8,00 8,00 HAWLE kolano ocynkowane 4" 2 4,50 9,00 13 rura przewodowa bezszwowa ocynkowana 4" 3,4 12,90 43,86 handel uszczelka płaska DN ,06 0,06 HAWLE 3470 uszczelka płaska DN ,04 0,04 HAWLE 3470 Strona 1 z 1

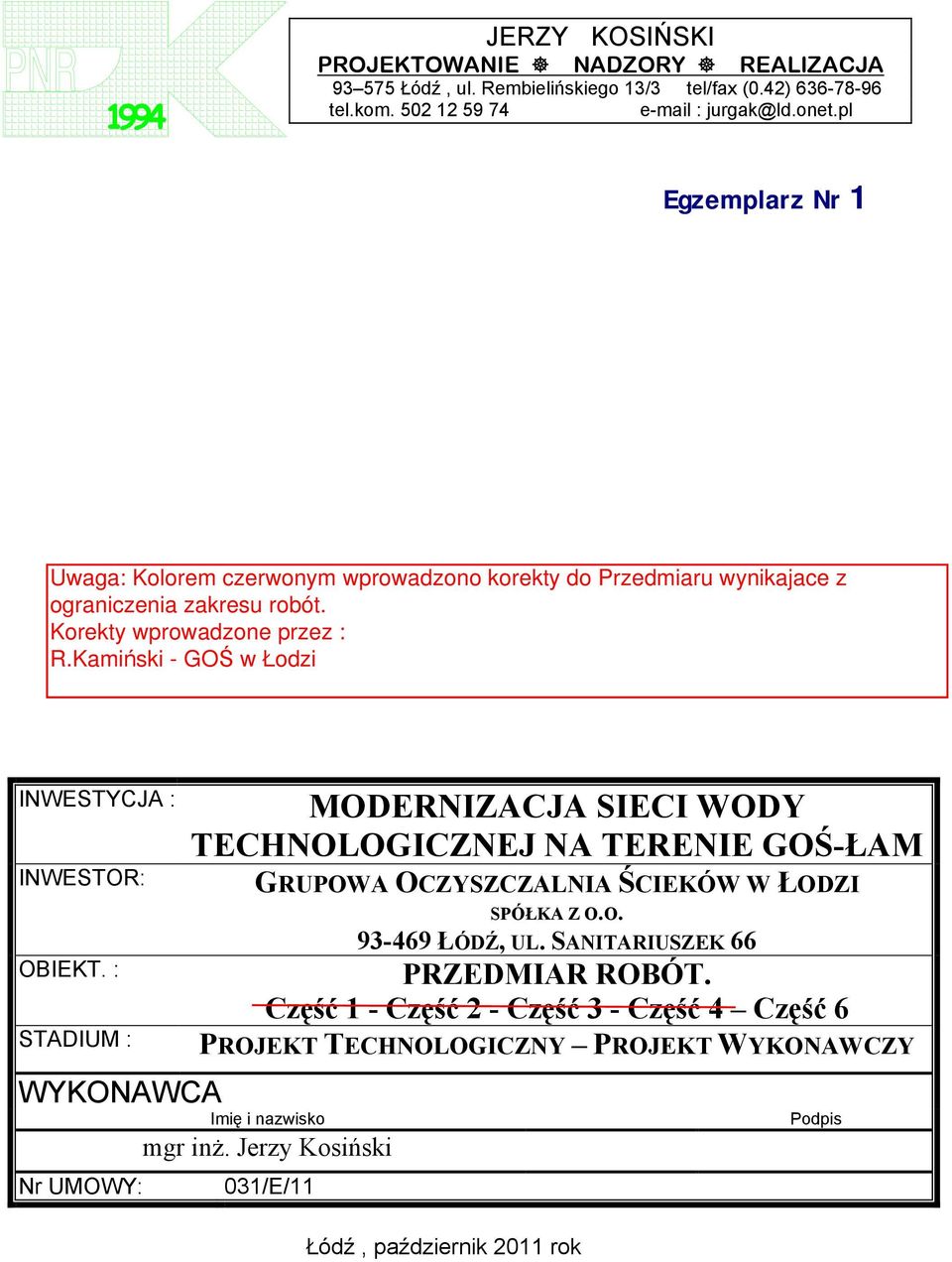

12 1994 JERZY KOSIŃSKI PROJEKTOWANIE NADZORY REALIZACJA Łódź, ul. Rembielińskiego 13/3 tel/fax (0.42) tel.kom jurgak@ld.onet.pl Egzemplarz Nr 1 INWESTYCJA : INWESTOR: OBIEKT. : STADIUM : WYKONAWCA Imię i nazwisko MODERNIZACJA SIECI WODY TECHNOLOGICZNEJ NA TERENIE GOŚ-ŁAM GRUPOWA OCZYSZCZALNIA ŚCIEKÓW W ŁODZI SPÓŁKA Z O.O ŁÓDŹ, UL. SANITARIUSZEK 66 PRZEDMIAR ROBÓT. Część 1 - Część 2 - Część 3 - Część 4 Część 6 PROJEKT TECHNOLOGICZNY PROJEKT WYKONAWCZY mgr inż. Jerzy Kosiński Nr UMOWY: 031/E/11 Łódź, październik 2011 rok Podpis

13 6. Rezerwowe zasilanie sieci wody filtrowanej Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem Rezerwowe zasilanie sieci wody filtrowanej 1 Roboty demontażowe kpl wycena indywidualna 1 kpl KNNR 4 Zawór antyskażeniowy typ EA453, DN80, Danfoss szt szt KNNR 4 Kołnierz redukcyjny XR typ B, 150/80 Hawle szt analogia 1 szt KNNR 4 Kołnierz z gwintem wewnętrznym DN80/3", Hawle szt analogia 2 szt RAZEM KNR-W 7-09 Materiały do połączeń kołnierzowych na ciśnienie nominalne do 1.6 MPa.średnica styk nominalna 150 mm.śruby M20x95 1 styk KNR-W 7-09 Materiały do połączeń kołnierzowych na ciśnienie nominalne do 1.6 MPa.średnica styk nominalna 80 mm.śruby M16x80 1 styk KNNR 4 Rurociągi stalowe ocynkowane o śr.nominalnej 80 mm o połączeniach gwintowanych. m m RAZEM KNNR 4 Dodatki za wykonanie obejść elementów konstrukcyjnych w rurociągach stalowych szt analogia o śr. nominalnej 80 mm 6 szt KNR-W analogia 10 wycena indywidualna 11 KNR KNR KNR-W KNR-W KNR-W KNR-W Montaż konstrukcji podwieszeń rurociągów - podpora kpl. RAZEM kpl RAZEM Podpora kpl 3 kpl RAZEM Mechaniczne wykonanie ślepych otworów w betonie głębokości do 8 cm i śr 12 szt. mm 6 szt RAZEM Osadzenie w podłożu kołków metalowych kotwiących M16 w gotowych ślepych szt. otworach w ścianie 6 szt RAZEM Jednokrotne płukanie sieci wodociągowej o śr. nominalnej 225 mm odc.20 0m 1 odc m Próba pneumatyczna szczelności sieci wodociągowych z rur typu PE o śr.nominalnej 225 mm 1 prób. 200m m - 1 prób. Mycie rurociągów m m RAZEM Czyszczenie przez szczotkowanie ręczne do trzeciego stopnia czystości rurociągów m 2 o średnicy zewnętrznej mm (stan wyjściowy powierzchni B) 3.07 m Norma PRO Wersja 4.14b Licencja: dla GOS

14 Rezerwowe zasilanie sieci wody filtrowanej Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem RAZEM KNR-W 7-12 Malowanie pędzlem farbami nawierzchniowymi i emaliami epoksydowymi rurociągów m o średnicy zewnętrznej mm (trzy warstwy) 3.07 m RAZEM KNNR 4 Kołnierz ocynkowany, gwintowany DN100/4", HAWLE szt szt KNNR 4 Kołnierz ocynkowany, gwintowany DN150/4", HAWLE szt analogia 1 szt KNNR 4 kolano ocynkowane o śr. nominalnej DN100 szt szt RAZEM KNNR 4 Rurociągi stalowe ocynkowane o śr.nominalnej 100 mm o połączeniach gwintowanych. m m RAZEM KNR-W 7-09 Materiały do połączeń kołnierzowych na ciśnienie nominalne do 1.6 MPa.średnica styk nominalna 150 mm.śruby M20x95 1 styk KNR-W 7-09 Materiały do połączeń kołnierzowych na ciśnienie nominalne do 1.6 MPa.średnica styk nominalna 100 mm.śruby M16x80 1 styk KNR-W 2-18 Jednokrotne płukanie sieci wodociągowej o śr. nominalnej 225 mm odc m 1 odc.20 0m KNR-W KNR-W KNR-W KNR-W Próba pneumatyczna szczelności sieci wodociągowych z rur typu PE o śr.nominalnej 225 mm 1 prób. 200m m - 1 prób. Mycie rurociągów m m RAZEM Czyszczenie przez szczotkowanie ręczne do trzeciego stopnia czystości rurociągów m 2 o średnicy zewnętrznej mm (stan wyjściowy powierzchni B) 1.22 m RAZEM Malowanie pędzlem farbami nawierzchniowymi i emaliami epoksydowymi rurociągów m 2 o średnicy zewnętrznej mm (trzy warstwy) 1.22 m RAZEM Norma PRO Wersja 4.14b Licencja: dla GOS
