Cocon QTZ zawór regulacyjny z funkcją automatycznego równoważenia Dane techniczne

Transkrypt

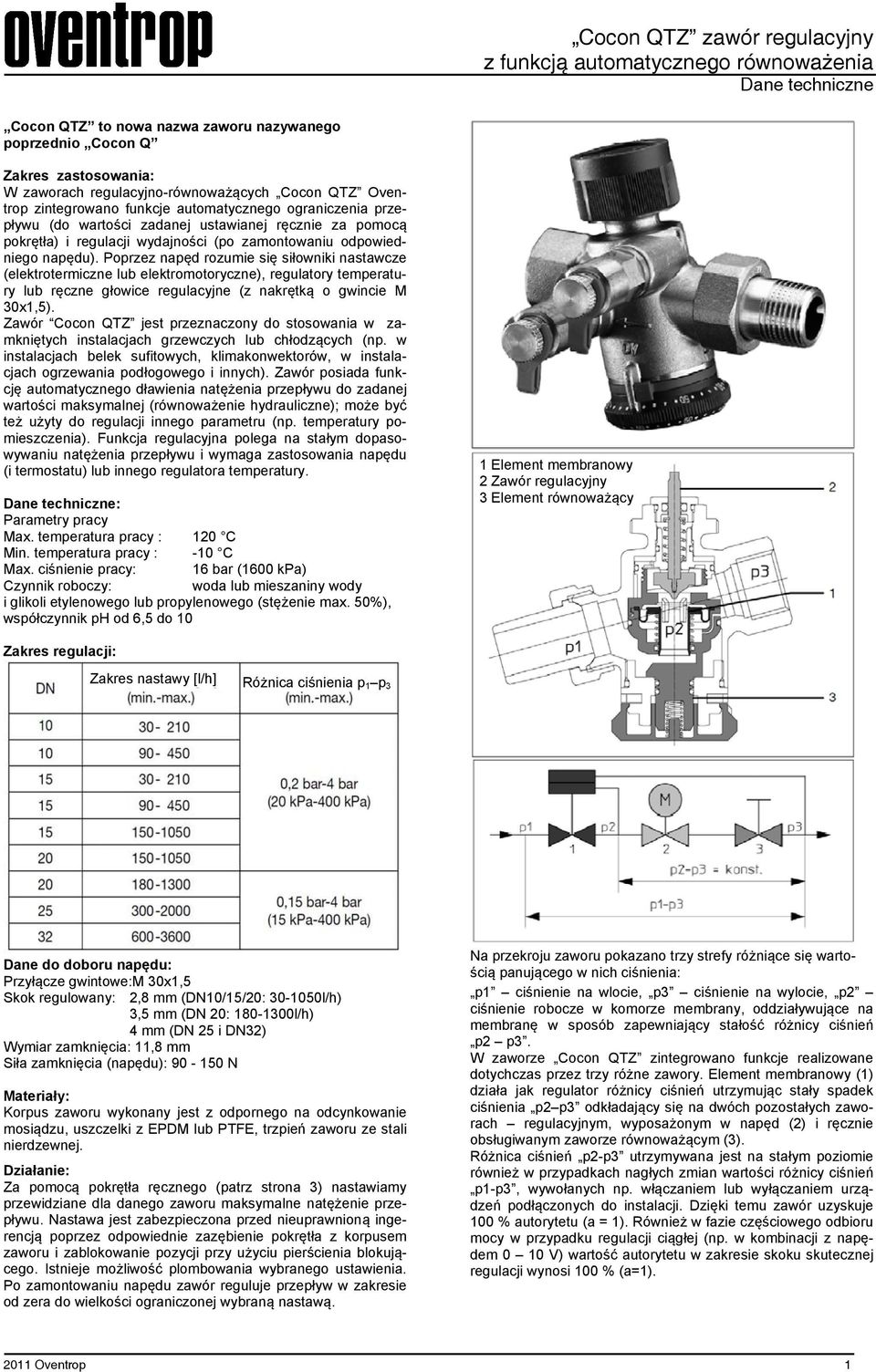

1 Dane techniczne Cocon QTZ to nowa nazwa zaworu nazywanego poprzednio Cocon Q Zakres zastosowania: W zaworach regulacyjno-równoważących Cocon QTZ Oventrop zintegrowano funkcje automatycznego ograniczenia przepływu (do wartości zadanej ustawianej ręcznie za pomocą pokrętła) i regulacji wydajności (po zamontowaniu odpowiedniego napędu). Poprzez napęd rozumie się siłowniki nastawcze (elektrotermiczne lub elektromotoryczne), regulatory temperatury lub ręczne głowice regulacyjne (z nakrętką o gwincie M 30x1,5). Cocon QTZ jest przeznaczony do stosowania w zamkniętych instalacjach grzewczych lub chłodzących (np. w instalacjach belek sufitowych, klimakonwektorów, w instalacjach ogrzewania podłogowego i innych). posiada funkcję automatycznego dławienia natężenia przepływu do zadanej wartości maksymalnej (równoważenie hydrauliczne); może być też użyty do regulacji innego parametru (np. temperatury pomieszczenia). Funkcja regulacyjna polega na stałym dopasowywaniu natężenia przepływu i wymaga zastosowania napędu (i termostatu) lub innego regulatora temperatury. Dane techniczne: Parametry pracy Max. temperatura pracy : 120 C Min. temperatura pracy : -10 C Max. ciśnienie pracy: 16 bar (1600 kpa) Czynnik roboczy: woda lub mieszaniny wody i glikoli etylenowego lub propylenowego (stężenie max. 50%), współczynnik ph od 6,5 do 10 1 Element membranowy 2 regulacyjny 3 Element równoważący Zakres regulacji: Zakres nastawy [l/h] Różnica ciśnienia p 1 p 3 Dane do doboru napędu: Przyłącze gwintowe:m 30x1,5 Skok regulowany: 2,8 mm (DN10/15/20: l/h) 3,5 mm (DN 20: l/h) 4 mm (DN 25 i DN32) Wymiar zamknięcia: 11,8 mm Siła zamknięcia (napędu): N Materiały: Korpus zaworu wykonany jest z odpornego na odcynkowanie mosiądzu, uszczelki z EPDM lub PTFE, trzpień zaworu ze stali nierdzewnej. Działanie: Za pomocą pokrętła ręcznego (patrz strona 3) nastawiamy przewidziane dla danego zaworu maksymalne natężenie przepływu. Nastawa jest zabezpieczona przed nieuprawnioną ingerencją poprzez odpowiednie zazębienie pokrętła z korpusem zaworu i zablokowanie pozycji przy użyciu pierścienia blokującego. Istnieje możliwość plombowania wybranego ustawienia. Po zamontowaniu napędu zawór reguluje przepływ w zakresie od zera do wielkości ograniczonej wybraną nastawą. Na przekroju zaworu pokazano trzy strefy różniące się wartością panującego w nich ciśnienia: p1 ciśnienie na wlocie, p3 ciśnienie na wylocie, p2 ciśnienie robocze w komorze membrany, oddziaływujące na membranę w sposób zapewniający stałość różnicy ciśnień p2 p3. W zaworze Cocon QTZ zintegrowano funkcje realizowane dotychczas przez trzy różne zawory. Element membranowy (1) działa jak regulator różnicy ciśnień utrzymując stały spadek ciśnienia p2 p3 odkładający się na dwóch pozostałych zaworach regulacyjnym, wyposażonym w napęd (2) i ręcznie obsługiwanym zaworze równoważącym (3). Różnica ciśnień p2-p3 utrzymywana jest na stałym poziomie również w przypadkach nagłych zmian wartości różnicy ciśnień p1-p3, wywołanych np. włączaniem lub wyłączaniem urządzeń podłączonych do instalacji. Dzięki temu zawór uzyskuje 100 % autorytetu (a = 1). Również w fazie częściowego odbioru mocy w przypadku regulacji ciągłej (np. w kombinacji z napędem 0 10 V) wartość autorytetu w zakresie skoku skutecznej regulacji wynosi 100 % (a=1) Oventrop 1

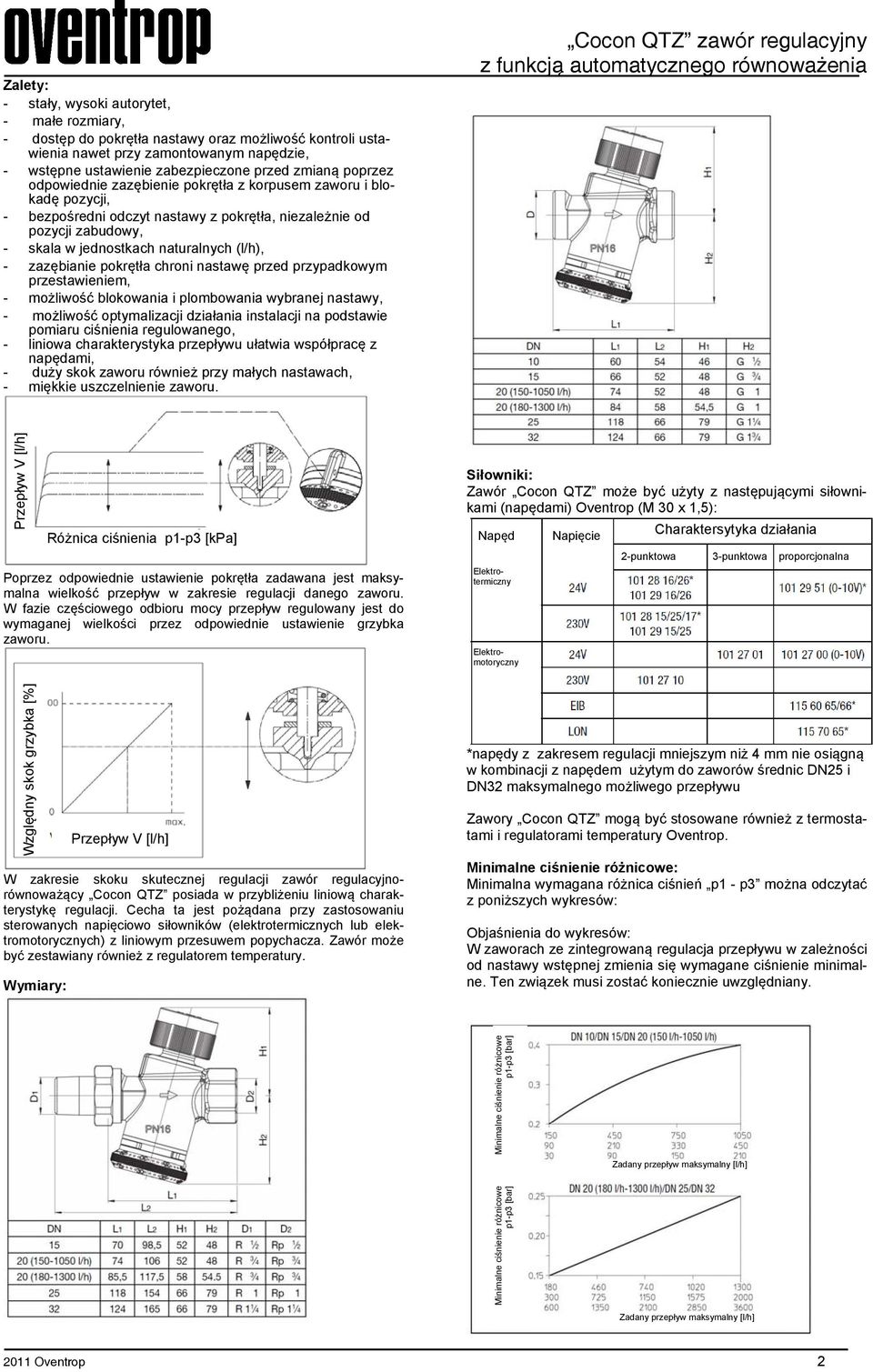

2 Zalety: - stały, wysoki autorytet, - małe rozmiary, - dostęp do pokrętła nastawy oraz możliwość kontroli ustawienia nawet przy zamontowanym napędzie, - wstępne ustawienie zabezpieczone przed zmianą poprzez odpowiednie zazębienie pokrętła z korpusem zaworu i blokadę pozycji, - bezpośredni odczyt nastawy z pokrętła, niezależnie od pozycji zabudowy, - skala w jednostkach naturalnych (l/h), - zazębianie pokrętła chroni nastawę przed przypadkowym przestawieniem, - możliwość blokowania i plombowania wybranej nastawy, - możliwość optymalizacji działania instalacji na podstawie pomiaru ciśnienia regulowanego, - liniowa charakterystyka przepływu ułatwia współpracę z napędami, - duży skok zaworu również przy małych nastawach, - miękkie uszczelnienie zaworu. Przepływ V [l/h] Poprzez odpowiednie ustawienie pokrętła zadawana jest maksymalna wielkość przepływ w zakresie regulacji danego zaworu. W fazie częściowego odbioru mocy przepływ regulowany jest do wymaganej wielkości przez odpowiednie ustawienie grzybka zaworu. Względny skok grzybka [%] W zakresie skoku skutecznej regulacji zawór regulacyjnorównoważący Cocon QTZ posiada w przybliżeniu liniową charakterystykę regulacji. Cecha ta jest pożądana przy zastosowaniu sterowanych napięciowo siłowników (elektrotermicznych lub elektromotorycznych) z liniowym przesuwem popychacza. może być zestawiany również z regulatorem temperatury. Wymiary: Różnica ciśnienia p1-p3 [kpa] Przepływ V [l/h] Siłowniki: Cocon QTZ może być użyty z następującymi siłownikami (napędami) Oventrop (M 30 x 1,5): Napęd Elektrotermiczny Elektromotoryczny Napięcie Charaktersytyka działania 2-punktowa 3-punktowa proporcjonalna *napędy z zakresem regulacji mniejszym niż 4 mm nie osiągną w kombinacji z napędem użytym do zaworów średnic DN25 i DN32 maksymalnego możliwego przepływu Zawory Cocon QTZ mogą być stosowane również z termostatami i regulatorami temperatury Oventrop. Minimalne ciśnienie różnicowe: Minimalna wymagana różnica ciśnień p1 - p3 można odczytać z poniższych wykresów: Objaśnienia do wykresów: W zaworach ze zintegrowaną regulacja przepływu w zależności od nastawy wstępnej zmienia się wymagane ciśnienie minimalne. Ten związek musi zostać koniecznie uwzględniany. Minimalne ciśnienie różnicowe p1-p3 [bar] Zadany przepływ maksymalny [l/h] Minimalne ciśnienie różnicowe p1-p3 [bar] Zadany przepływ maksymalny [l/h] 2011 Oventrop 2

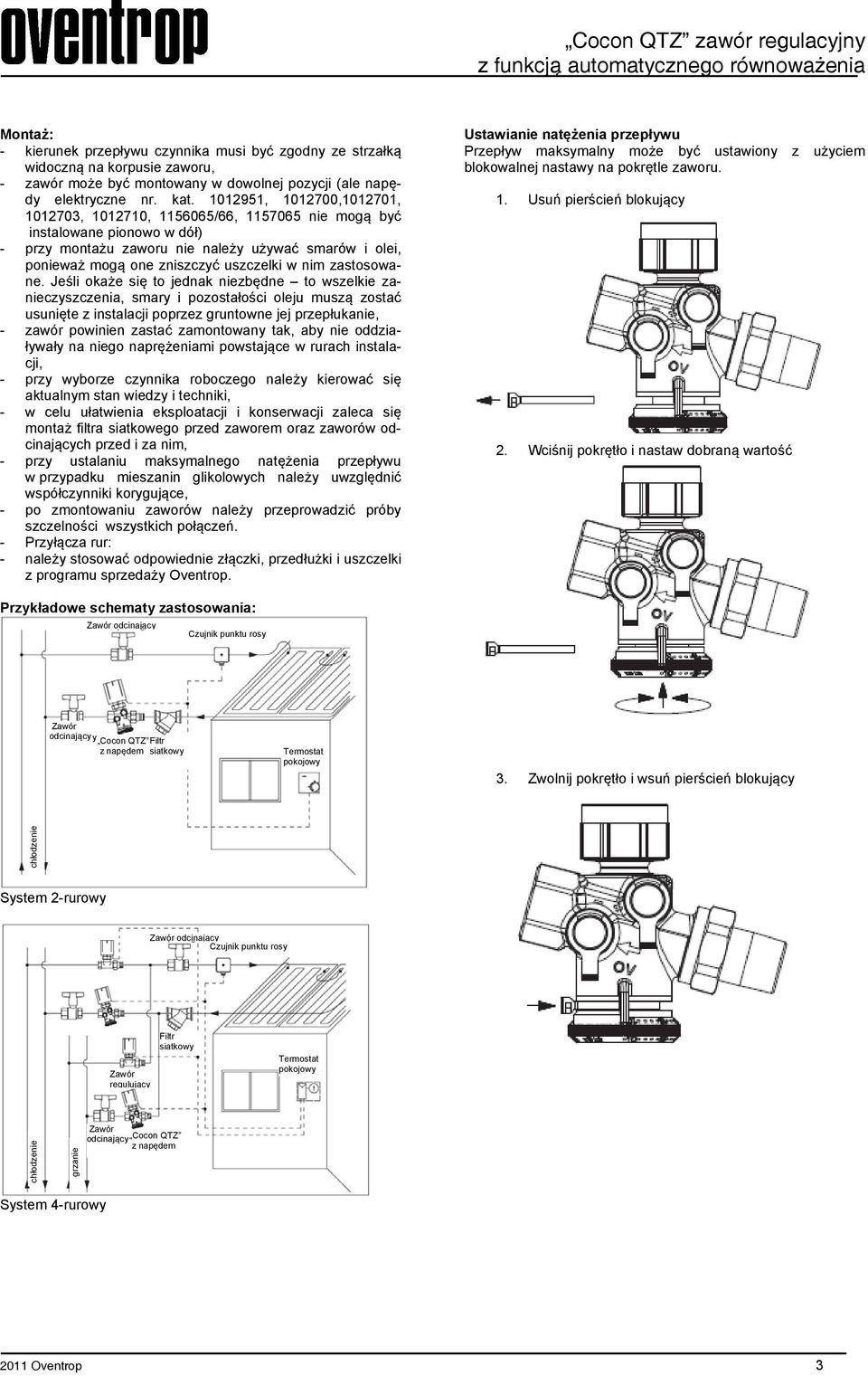

3 Montaż: - kierunek przepływu czynnika musi być zgodny ze strzałką widoczną na korpusie zaworu, - zawór może być montowany w dowolnej pozycji (ale napędy elektryczne nr. kat , , , , , /66, nie mogą być instalowane pionowo w dół) - przy montażu zaworu nie należy używać smarów i olei, ponieważ mogą one zniszczyć uszczelki w nim zastosowane. Jeśli okaże się to jednak niezbędne to wszelkie zanieczyszczenia, smary i pozostałości oleju muszą zostać usunięte z instalacji poprzez gruntowne jej przepłukanie, - zawór powinien zastać zamontowany tak, aby nie oddziaływały na niego naprężeniami powstające w rurach instalacji, - przy wyborze czynnika roboczego należy kierować się aktualnym stan wiedzy i techniki, - w celu ułatwienia eksploatacji i konserwacji zaleca się montaż filtra siatkowego przed zaworem oraz zaworów odcinających przed i za nim, - przy ustalaniu maksymalnego natężenia przepływu w przypadku mieszanin glikolowych należy uwzględnić współczynniki korygujące, - po zmontowaniu zaworów należy przeprowadzić próby szczelności wszystkich połączeń. - Przyłącza rur: - należy stosować odpowiednie złączki, przedłużki i uszczelki z programu sprzedaży Oventrop. Ustawianie natężenia przepływu Przepływ maksymalny może być ustawiony z użyciem blokowalnej nastawy na pokrętle zaworu. 1. Usuń pierścień blokujący 2. Wciśnij pokrętło i nastaw dobraną wartość Przykładowe schematy zastosowania: odcinający Czujnik punktu rosy odcinający Cocon QTZ Filtr z napędem siatkowy Termostat 3. Zwolnij pokrętło i wsuń pierścień blokujący chłodzenie System 2-rurowy odcinający Czujnik punktu rosy regulujący Filtr siatkowy Termostat chłodzenie grzanie odcinający Cocon QTZ z napędem System 4-rurowy 2011 Oventrop 3

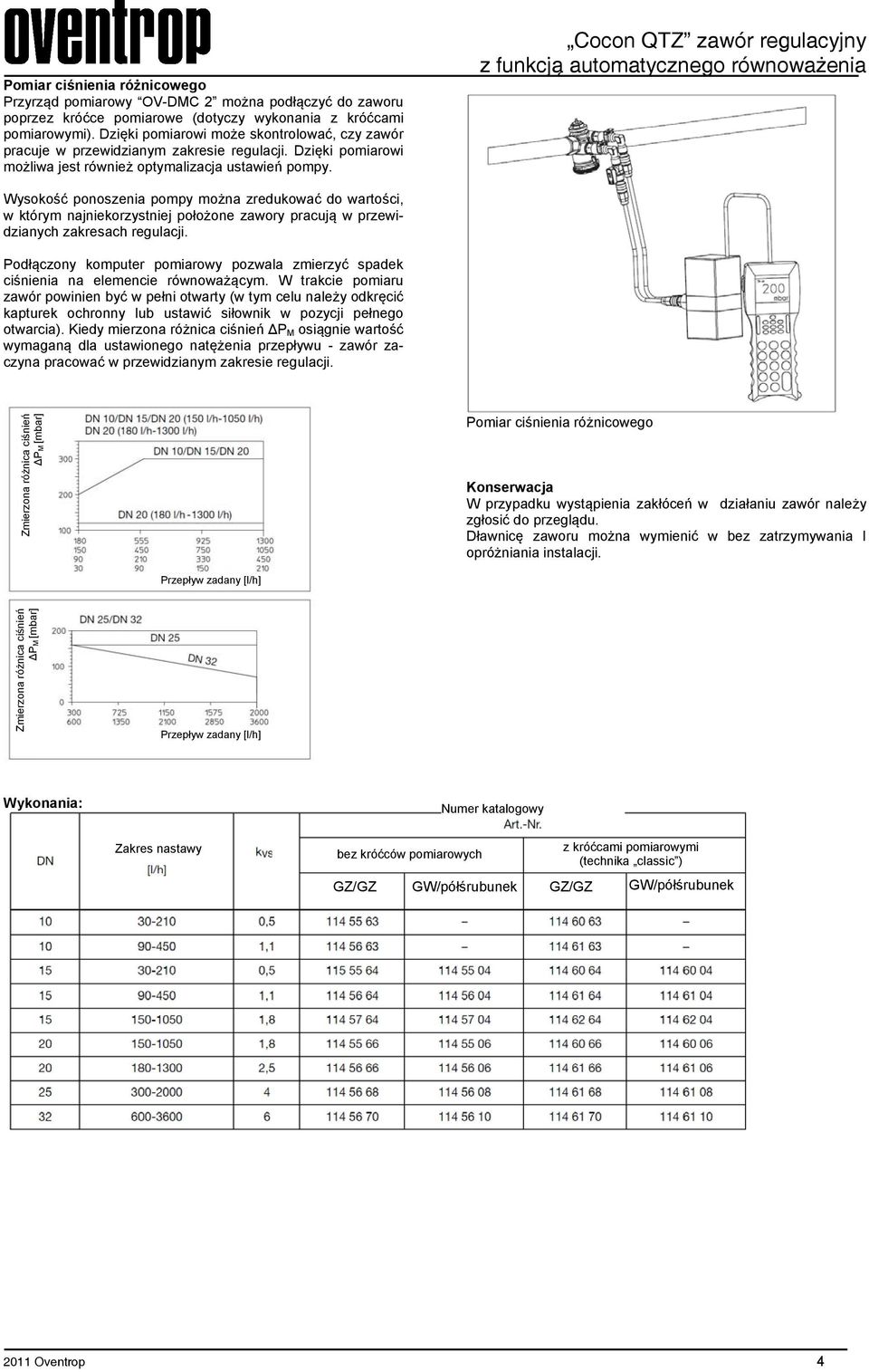

4 Pomiar ciśnienia różnicowego Przyrząd pomiarowy OV-DMC 2 można podłączyć do zaworu poprzez króćce pomiarowe (dotyczy wykonania z króćcami pomiarowymi). Dzięki pomiarowi może skontrolować, czy zawór pracuje w przewidzianym zakresie regulacji. Dzięki pomiarowi możliwa jest również optymalizacja ustawień pompy. Wysokość ponoszenia pompy można zredukować do wartości, w którym najniekorzystniej położone zawory pracują w przewidzianych zakresach regulacji. Podłączony komputer pomiarowy pozwala zmierzyć spadek ciśnienia na elemencie równoważącym. W trakcie pomiaru zawór powinien być w pełni otwarty (w tym celu należy odkręcić kapturek ochronny lub ustawić siłownik w pozycji pełnego otwarcia). Kiedy mierzona różnica ciśnień P M osiągnie wartość wymaganą dla ustawionego natężenia przepływu - zawór zaczyna pracować w przewidzianym zakresie regulacji. Zmierzona różnica ciśnień P M [mbar] Pomiar ciśnienia różnicowego Konserwacja W przypadku wystąpienia zakłóceń w działaniu zawór należy zgłosić do przeglądu. Dławnicę zaworu można wymienić w bez zatrzymywania I opróżniania instalacji. Przepływ zadany [l/h] Zmierzona różnica ciśnień P M [mbar] Przepływ zadany [l/h] Wykonania: Numer katalogowy Zakres nastawy bez króćców pomiarowych z króćcami pomiarowymi (technika classic ) GZ/GZ GW/półśrubunek GZ/GZ GW/półśrubunek 2011 Oventrop 4

5 Instalacja jednorurowa Stopnie rozbudowania instalacji jednorurowej 1a Zrównoważenie instalacji Zalety 1. Stały przepływ w każdym pionie 1b Zrównoważenie instalacji jednorurowej + obniżenie temperatury pomieszczenia Cyfrowy termostat Siłownik - dodatkowe oszczędności energii poprzez obniżenie przepływu i zmniejszenie strat w okresie braku użytkowania : np. obniżenie nocne Zaopatrywane pomieszczenia muszą znajdywać się w obrębie jednego mieszkania - możliwość ustawienia dziennych i tygodniowych programów obniżenia 2. Zmienny przepływ w każdym pionie uzyskany poprzez ograniczenie temperatury powrotu 2 Zrównoważenie instalacji + obniżenie temperatury powrotu+ przepływ minimalny Nypel dystansowy - dodatkowe oszczędności energii poprzez obniżenie temperatury powrotu - zwiększenie skuteczności regulacji temperatury pomieszczenia unikania przegrzania poprzez zredukowania przepływu w fazach odbioru częściowego - szybka reakcja systemu po fazie użytkowania dzięki redukcji przepływu - niska temperatura powrotu (istotne w przypadku niskotemperaturowych kotłów kondensacyjnych oraz systemów ciepłowniczych) Uwaga: Zawory Cocon QTZ nie powinny być montowane w pomieszczeniach gdzie wymagany jest niski poziom hałasu. Zastrzegamy sobie prawo wprowadzenia zmian technicznych bez uprzedzenia. Grupa produktowa 3 08/2011 OVENTROP Sp. z o.o. ul. Świerkowa 1B, Bronisze Ożarów Mazowiecki Telefon +48 (022) Telefax +48 (022) Internet: info@oventrop.pl Internet: Oventrop 5
