1 ul. Poniatowskiego JAROS AW gruppe anlagen automation GAA - Lobex Sp. z o.o. tel , fax lobex@gaa.com.pl MIESZAD A

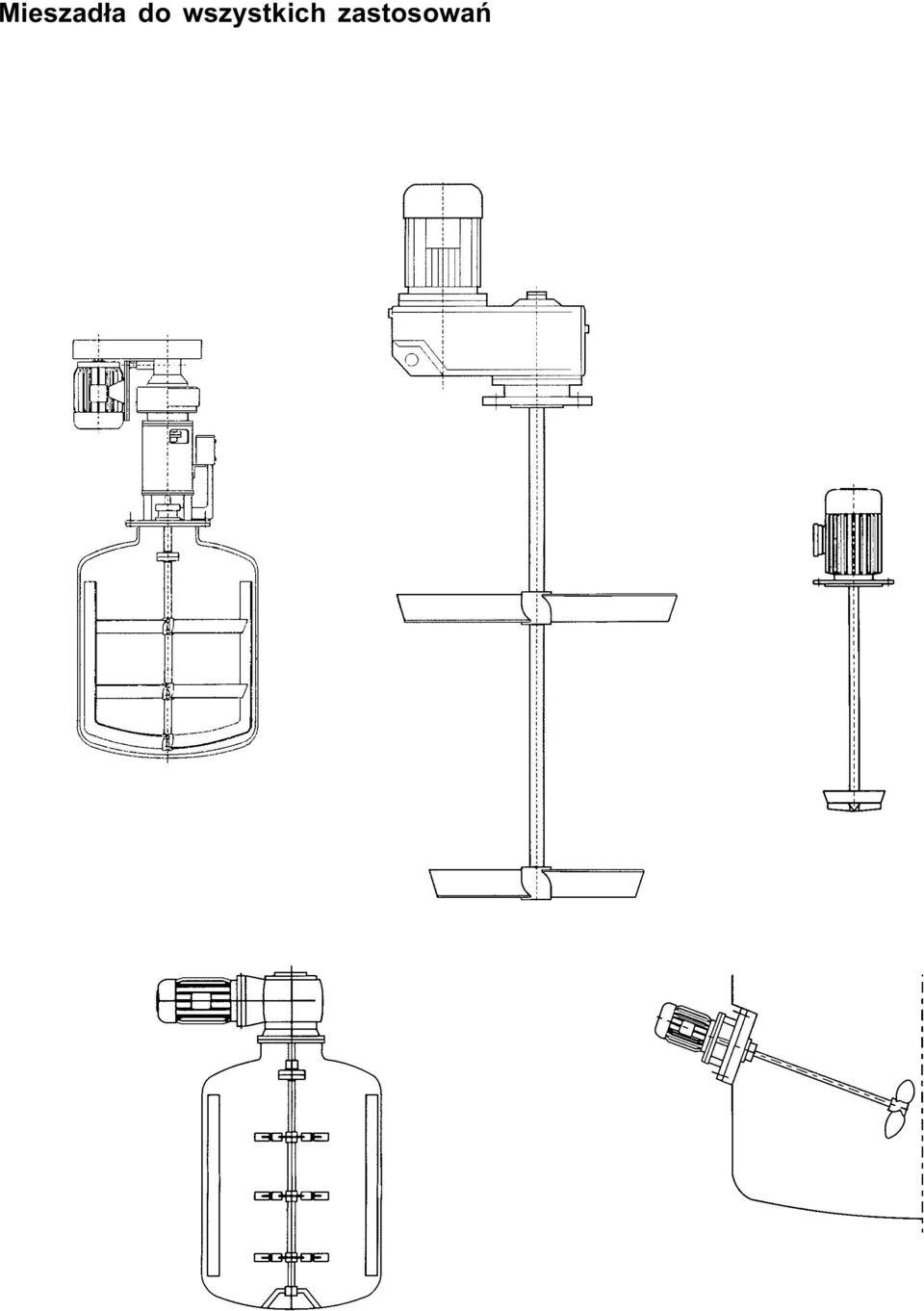

2 do wszystkich zastosowañ

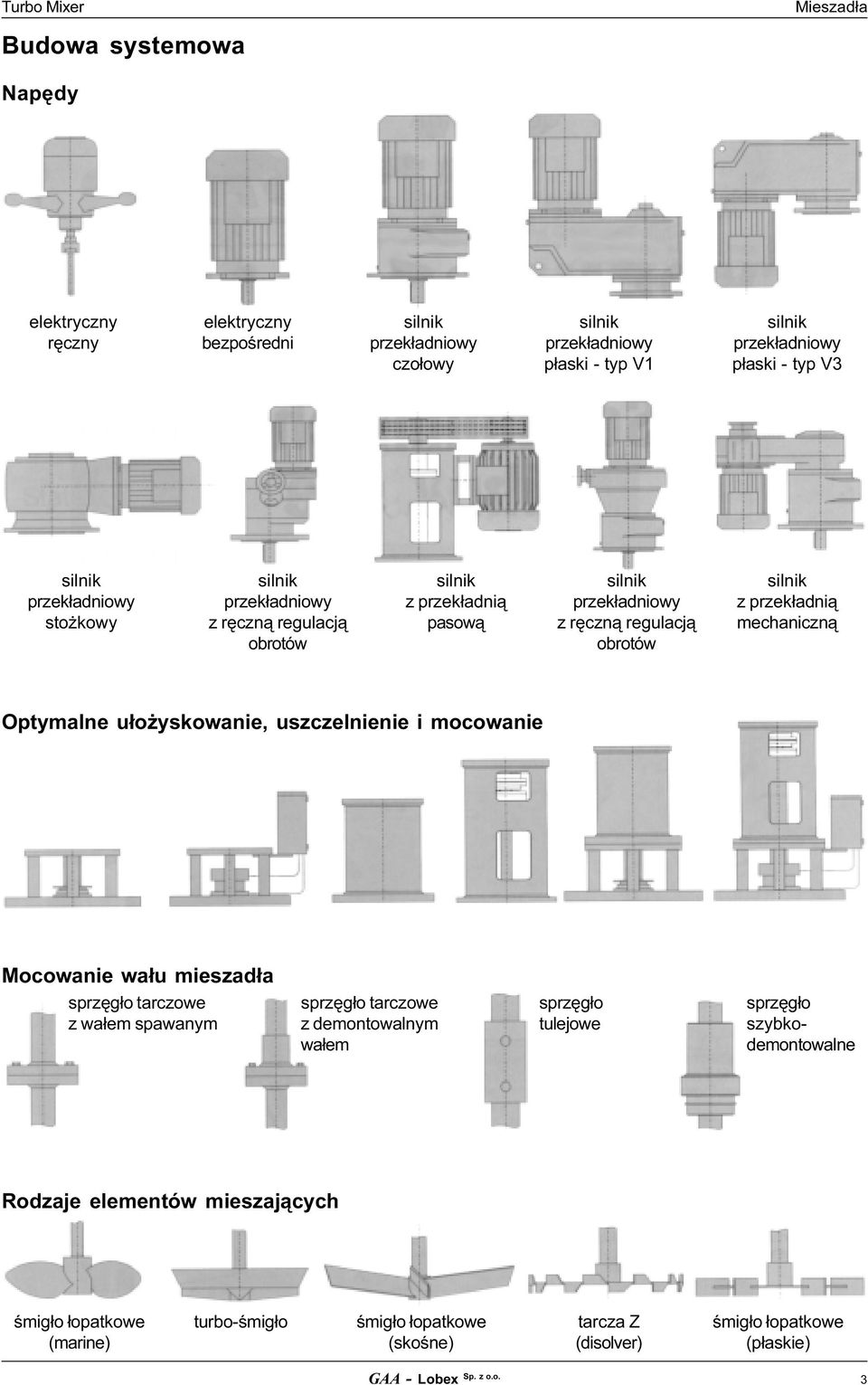

3 Turbo Mixer Budowa systemowa Napêdy elektryczny rêczny elektryczny bezpoœredni silnik przek³adniowy czo³owy silnik przek³adniowy p³aski - typ V1 silnik przek³adniowy p³aski - typ V3 silnik przek³adniowy sto kowy silnik przek³adniowy z rêczn¹ regulacj¹ obrotów silnik z przek³adni¹ pasow¹ silnik przek³adniowy z rêczn¹ regulacj¹ obrotów silnik z przek³adni¹ mechaniczn¹ Optymalne u³o yskowanie, uszczelnienie i mocowanie Mocowanie wa³u mieszad³a sprzêg³o tarczowe z wa³em spawanym sprzêg³o tarczowe z demontowalnym wa³em sprzêg³o tulejowe sprzêg³o szybkodemontowalne Rodzaje elementów mieszaj¹cych œmig³o ³opatkowe (marine) turbo-œmig³o œmig³o ³opatkowe (skoœne) tarcza Z (disolver) œmig³o ³opatkowe (p³askie) GAA - Lobex Sp. z o.o. 3

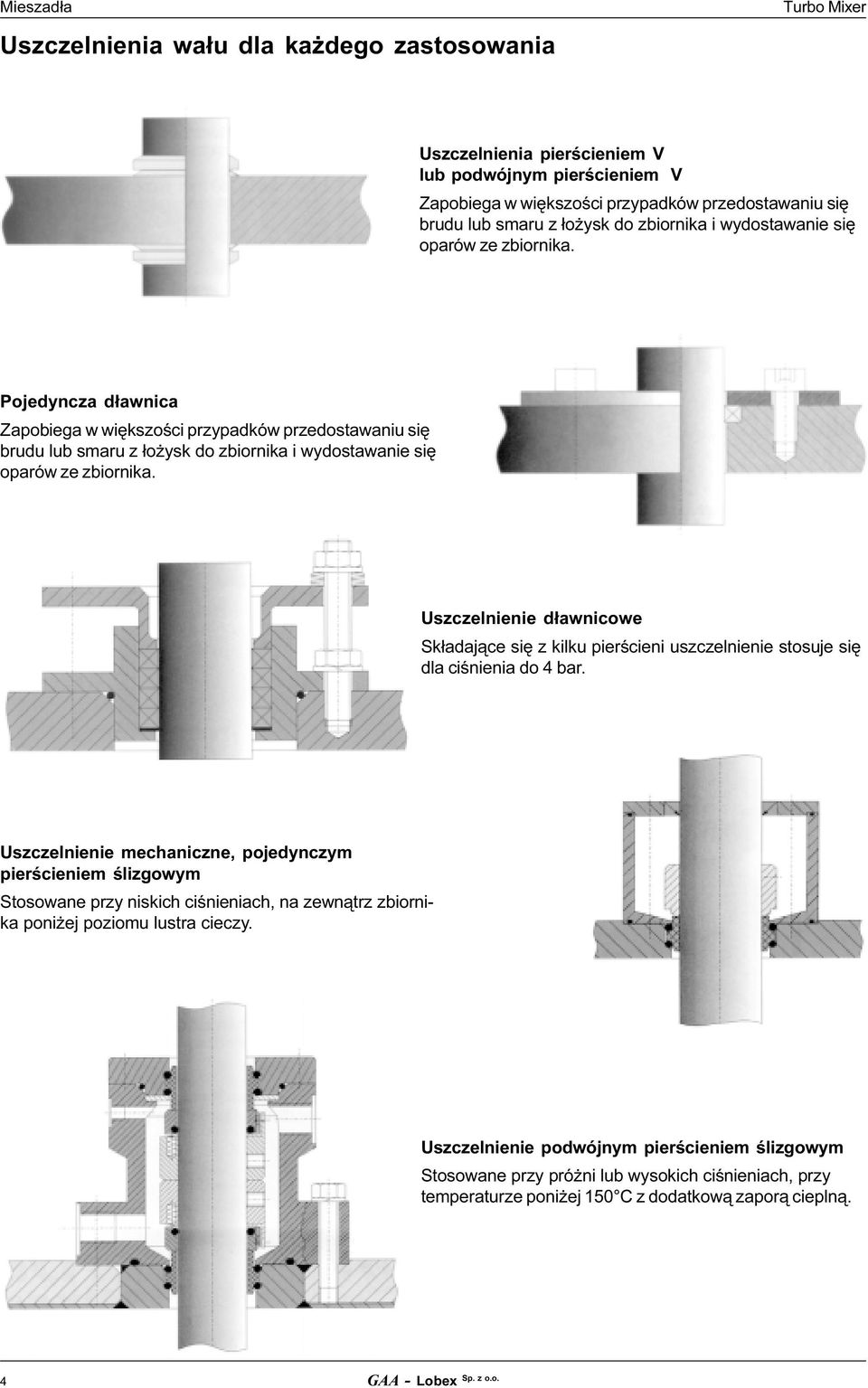

4 Uszczelnienia wa³u dla ka dego zastosowania Turbo Mixer Uszczelnienia pierœcieniem V lub podwójnym pierœcieniem V Zapobiega w wiêkszoœci przypadków przedostawaniu siê brudu lub smaru z ³o ysk do zbiornika i wydostawanie siê oparów ze zbiornika. Pojedyncza d³awnica Zapobiega w wiêkszoœci przypadków przedostawaniu siê brudu lub smaru z ³o ysk do zbiornika i wydostawanie siê oparów ze zbiornika. Uszczelnienie d³awnicowe Sk³adaj¹ce siê z kilku pierœcieni uszczelnienie stosuje siê dla ciœnienia do 4 bar. Uszczelnienie mechaniczne, pojedynczym pierœcieniem œlizgowym Stosowane przy niskich ciœnieniach, na zewn¹trz zbiornika poni ej poziomu lustra cieczy. Uszczelnienie podwójnym pierœcieniem œlizgowym Stosowane przy pró ni lub wysokich ciœnieniach, przy temperaturze poni ej 150 C z dodatkow¹ zapor¹ ciepln¹. 4 GAA - Lobex Sp. z o.o.

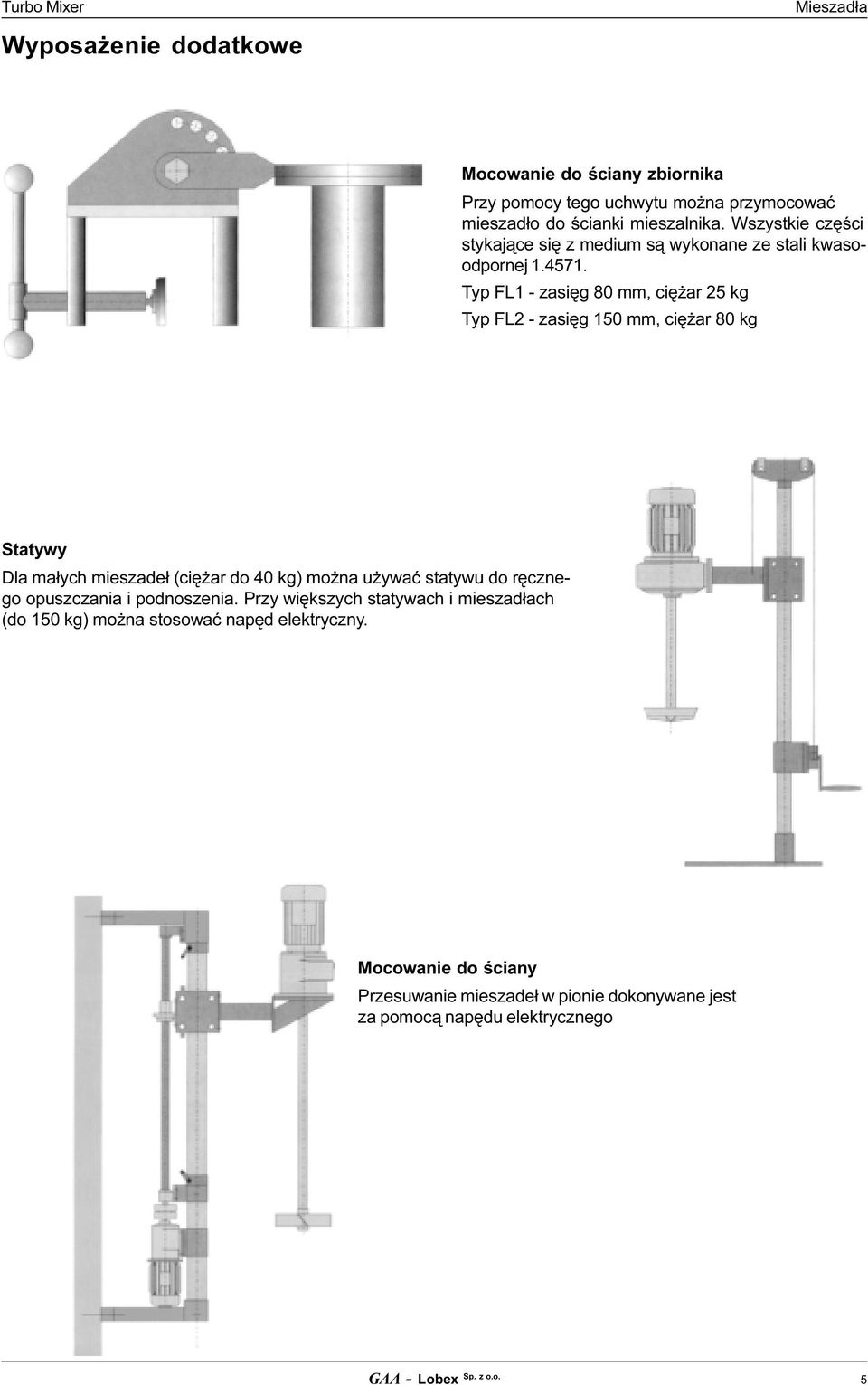

5 Turbo Mixer Wyposa enie dodatkowe Mocowanie do œciany zbiornika Przy pomocy tego uchwytu mo na przymocowaæ mieszad³o do œcianki mieszalnika. Wszystkie czêœci stykaj¹ce siê z medium s¹ wykonane ze stali kwasoodpornej Typ FL1 - zasiêg 80 mm, ciê ar 25 kg Typ FL2 - zasiêg 150 mm, ciê ar 80 kg Statywy Dla ma³ych mieszade³ (ciê ar do 40 kg) mo na u ywaæ statywu do rêcznego opuszczania i podnoszenia. Przy wiêkszych statywach i mieszad³ach (do 150 kg) mo na stosowaæ napêd elektryczny. Mocowanie do œciany Przesuwanie mieszade³ w pionie dokonywane jest za pomoc¹ napêdu elektrycznego GAA - Lobex Sp. z o.o. 5

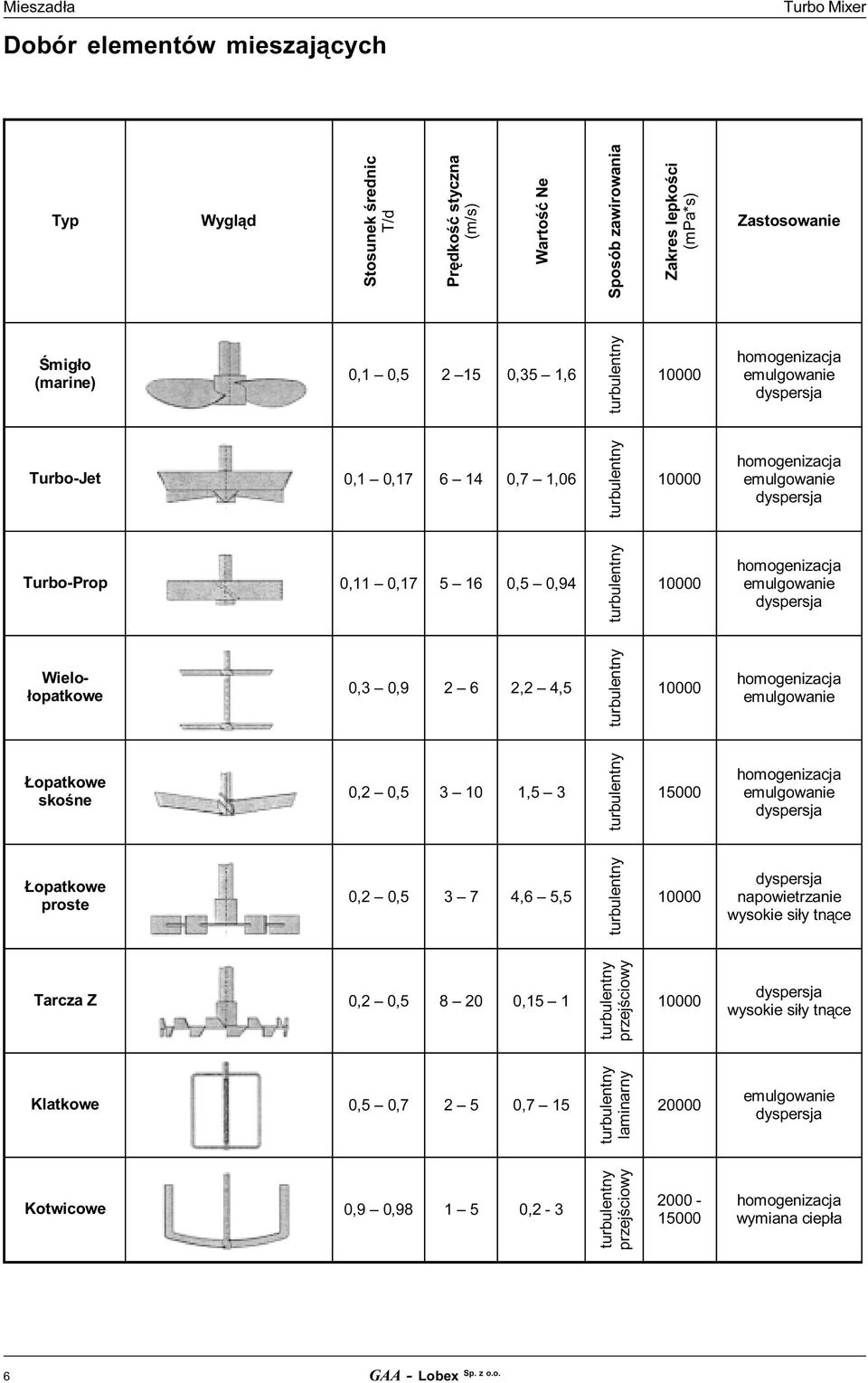

6 Dobór elementów mieszaj¹cych Turbo Mixer Typ Wygląd Stosunek średnic T/d Prędkość styczna (m/s) Wartość Ne Sposób zawirowania Zakres lepkości (mpa*s) Zastosowanie Śmigło (marine) 0,1 0, ,35 1,6 turbulentny homogenizacja emulgowanie dyspersja Turbo-Jet 0,1 0, ,7 1,06 turbulentny homogenizacja emulgowanie dyspersja Turbo-Prop 0,11 0, ,5 0,94 turbulentny homogenizacja emulgowanie dyspersja Wielołopatkowe 0,3 0, ,2 4,5 turbulentny homogenizacja emulgowanie Łopatkowe skośne 0,2 0, ,5 3 turbulentny homogenizacja emulgowanie dyspersja Łopatkowe proste 0,2 0, ,6 5,5 turbulentny dyspersja napowietrzanie wysokie siły tnące Tarcza Z 0,2 0, ,15 1 turbulentny przejściowy dyspersja wysokie siły tnące Klatkowe 0,5 0, ,7 15 turbulentny laminarny emulgowanie dyspersja Kotwicowe 0,9 0, ,2-3 turbulentny przejściowy homogenizacja wymiana ciepła 6 GAA - Lobex Sp. z o.o.

7 Turbo Mixer Przyk³ady zabudowy mieszade³ szybkoobrotowych GAA - Lobex Sp. z o.o. 7

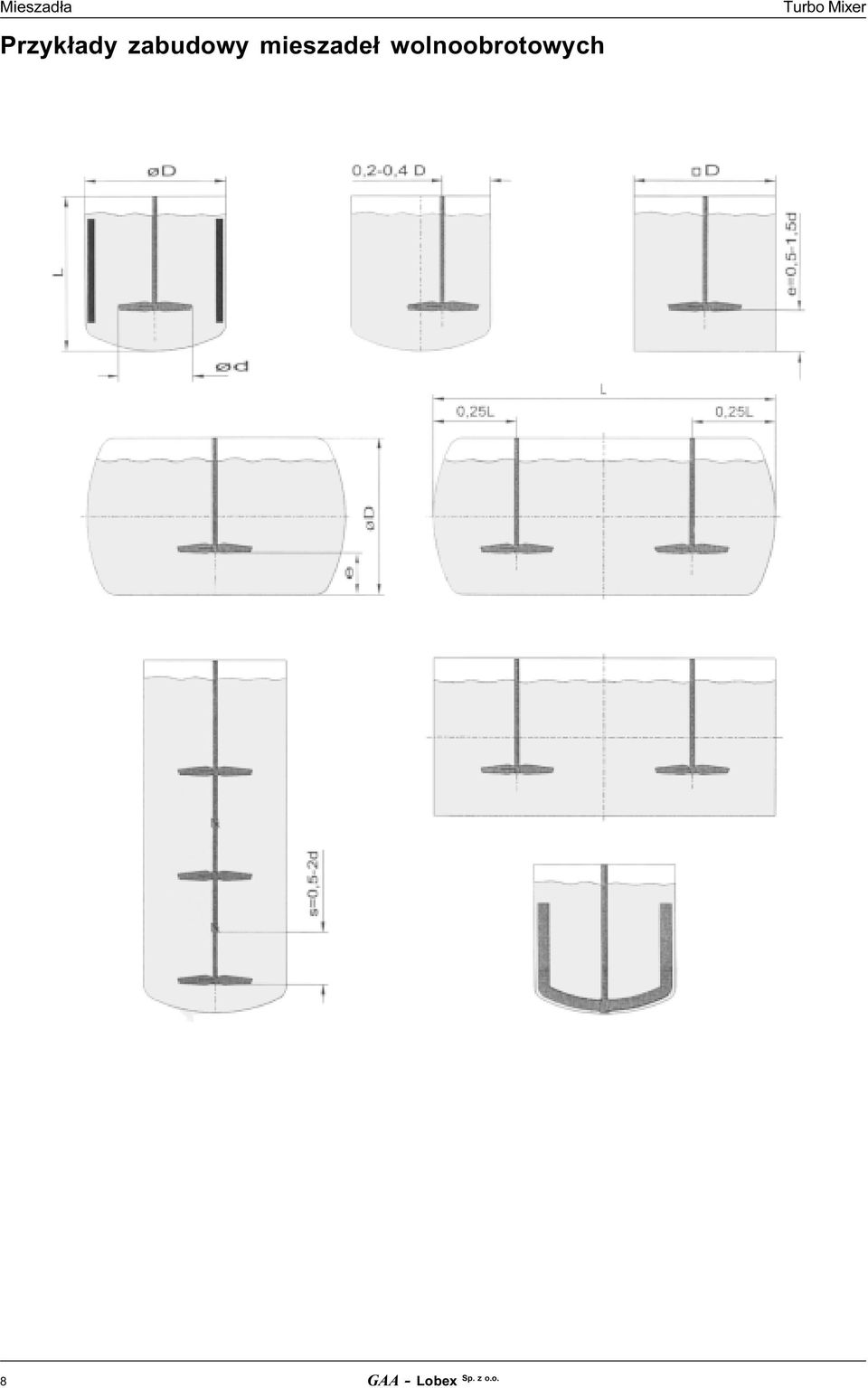

8 Przyk³ady zabudowy mieszade³ wolnoobrotowych Turbo Mixer 8 GAA - Lobex Sp. z o.o.

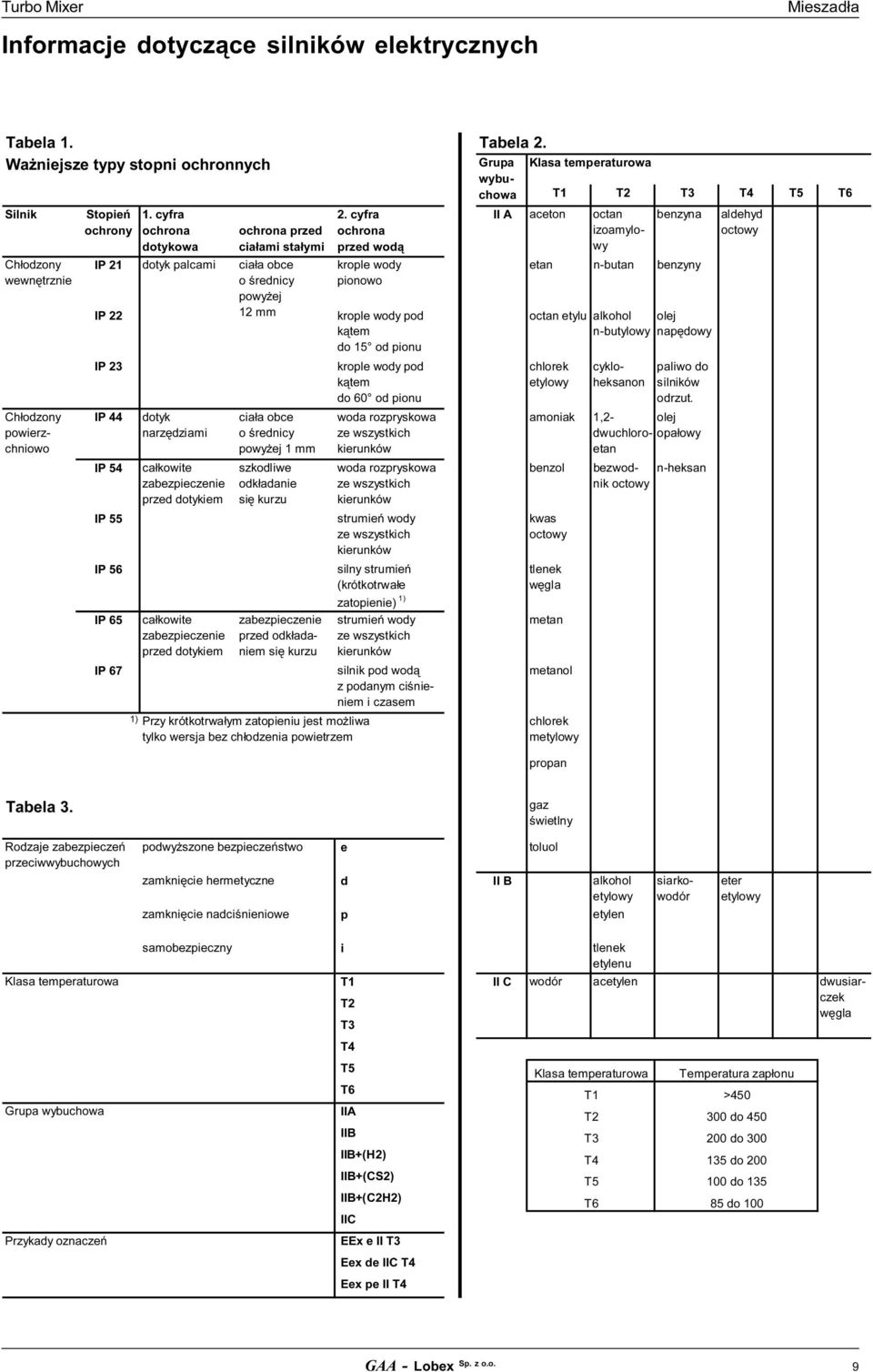

9 Turbo Mixer Informacje dotycz¹ce silników elektrycznych Tabela 1. Tabela 2. Ważniejsze typy stopni ochronnych Silnik Chłodzony wewnętrznie Chłodzony powierzchniowo Stopień ochrony IP 21 IP 22 IP 23 IP 44 IP 54 IP 55 IP 56 IP 65 IP cyfra ochrona dotykowa dotyk palcami dotyk narzędziami całkowite zabezpieczenie przed dotykiem całkowite zabezpieczenie przed dotykiem ochrona przed ciałami stałymi ciała obce o średnicy powyżej 12 mm ciała obce o średnicy powyżej 1 mm szkodliwe odkładanie się kurzu zabezpieczenie przed odkładaniem się kurzu 2. cyfra ochrona przed wodą krople wody pionowo krople wody pod kątem do 15 od pionu krople wody pod kątem do 60 od pionu woda rozpryskowa ze wszystkich kierunków woda rozpryskowa ze wszystkich kierunków strumień wody ze wszystkich kierunków silny strumień (krótkotrwałe zatopienie) 1) strumień wody ze wszystkich kierunków silnik pod wodą z podanym ciśnieniem i czasem Grupa wybuchowa Klasa temperaturowa T1 T2 T3 T4 T5 T6 benzyna etan n-butan benzyny octan etylu alkohol olej n-butylowy napędowy chlorek etylowy II A aceton octan izoamylowy cykloheksanon paliwo do silników odrzut. amoniak 1,2- olej dwuchloroetan opałowy benzol kwas octowy tlenek węgla metan metanol 1) Przy krótkotrwałym zatopieniu jest możliwa chlorek tylko wersja bez chłodzenia powietrzem metylowy propan bezwodnik n-heksan octowy aldehyd octowy Tabela 3. gaz świetlny Rodzaje zabezpieczeń przeciwwybuchowych podwyższone bezpieczeństwo e toluol zamknięcie hermetyczne d II B alkohol etylowy zamknięcie nadciśnieniowe p etylen siarkowodór eter etylowy Klasa temperaturowa samobezpieczny i T1 T2 T3 II C wodór tlenek etylenu acetylen dwusiarczek węgla T4 Grupa wybuchowa T5 T6 IIA IIB IIB+(H2) IIB+(CS2) IIB+(C2H2) IIC Klasa temperaturowa Temperatura zapłonu T1 >450 T2 T3 T4 T5 T6 300 do do do do do 100 Przykady oznaczeń EEx e II T3 Eex de IIC T4 Eex pe II T4 GAA - Lobex Sp. z o.o. 9

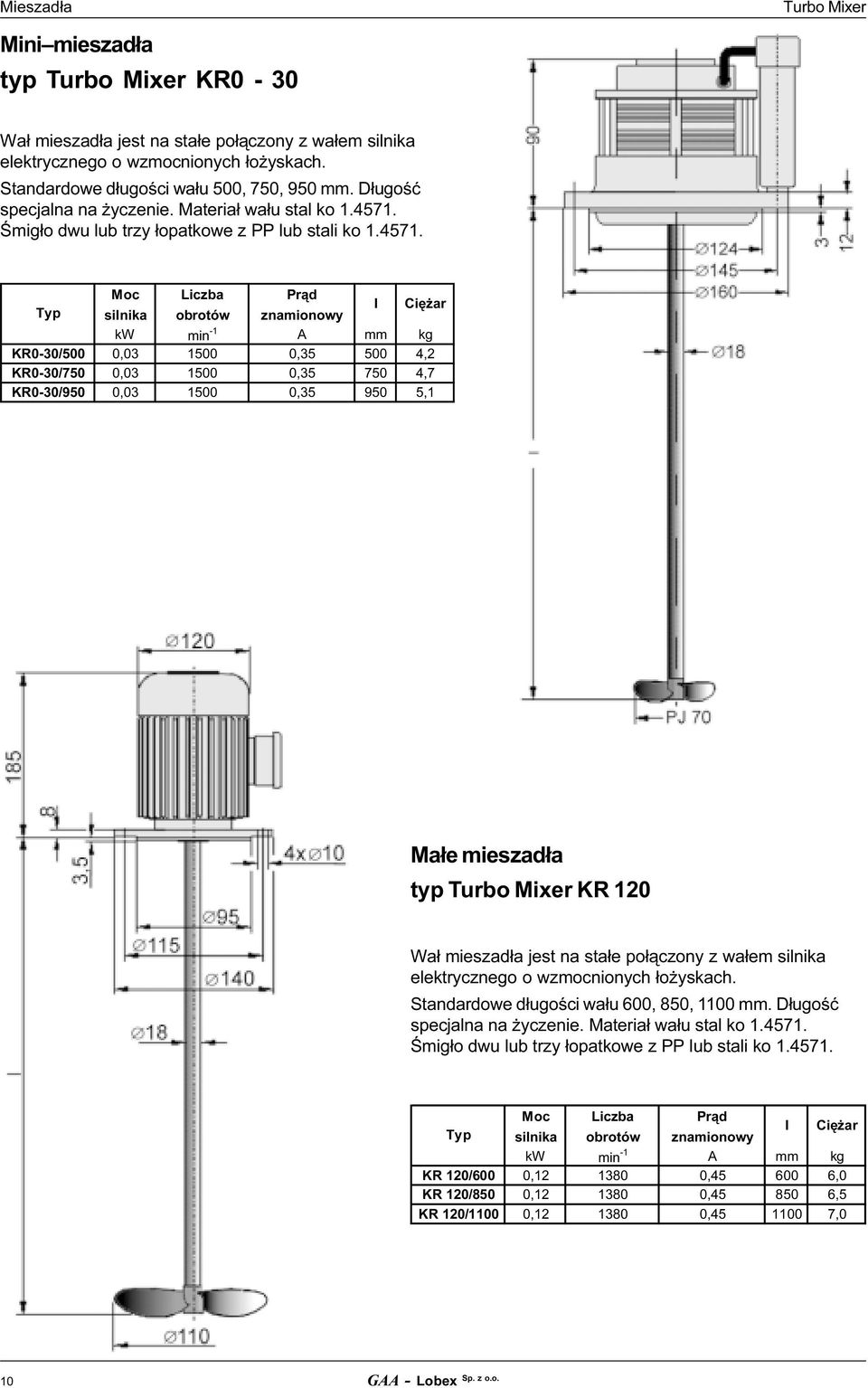

10 Mini mieszad³a typ Turbo Mixer KR0-30 Turbo Mixer Wa³ mieszad³a jest na sta³e po³¹czony z wa³em silnika elektrycznego o wzmocnionych ³o yskach. Standardowe d³ugoœci wa³u 500, 750, 950 mm. D³ugoœæ specjalna na yczenie. Materia³ wa³u stal ko Œmig³o dwu lub trzy ³opatkowe z PP lub stali ko Moc Liczba Prąd Typ silnika obrotów znamionowy I Ciężar kw min -1 A mm kg KR0-30/500 0, , ,2 KR0-30/750 0, , ,7 KR0-30/950 0, , ,1 Ma³e mieszad³a typ Turbo Mixer KR 120 Wa³ mieszad³a jest na sta³e po³¹czony z wa³em silnika elektrycznego o wzmocnionych ³o yskach. Standardowe d³ugoœci wa³u 600, 850, 1100 mm. D³ugoœæ specjalna na yczenie. Materia³ wa³u stal ko Œmig³o dwu lub trzy ³opatkowe z PP lub stali ko Moc Liczba Prąd Typ silnika obrotów znamionowy I Ciężar kw min -1 A mm kg KR 120/600 0, , ,0 KR 120/850 0, , ,5 KR 120/1100 0, , ,0 10 GAA - Lobex Sp. z o.o.

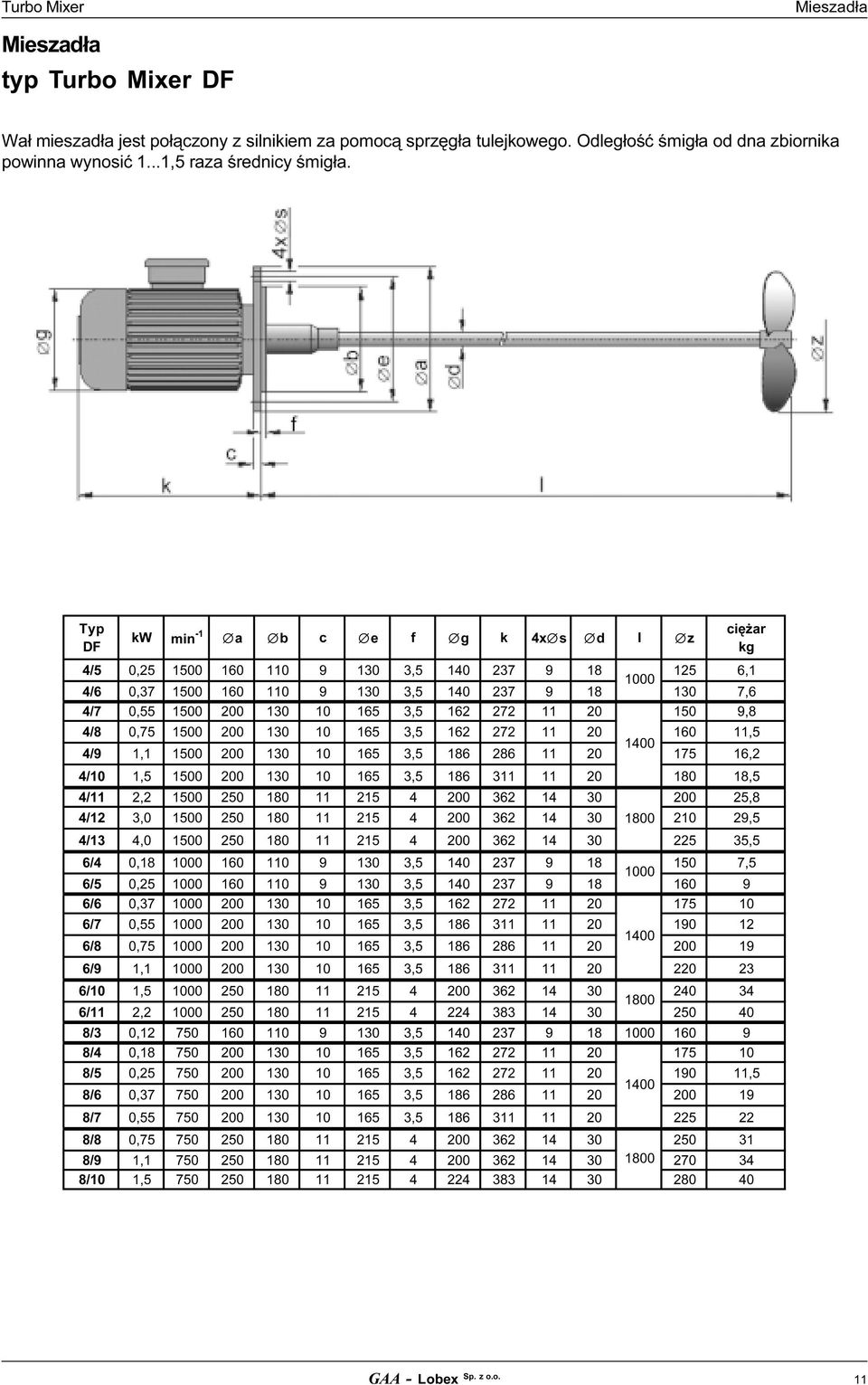

11 Turbo Mixer typ Turbo Mixer DF Wa³ mieszad³a jest po³¹czony z silnikiem za pomoc¹ sprzêg³a tulejkowego. Odleg³oœæ œmig³a od dna zbiornika powinna wynosiæ 1...1,5 raza œrednicy œmig³a. Typ DF kw min -1 a b c e f g k 4x s d I z ciężar kg 4/5 0, , , /6 0, , ,6 4/7 0, , ,8 4/8 0, , , /9 1, , ,2 4/10 1, , ,5 4/11 2, ,8 4/12 3, ,5 4/13 4, ,5 6/4 0, , , /5 0, , /6 0, , /7 0, , /8 0, , /9 1, , /10 1, /11 2, /3 0, , /4 0, , /5 0, , , /6 0, , /7 0, , /8 0, /9 1, /10 1, GAA - Lobex Sp. z o.o. 11

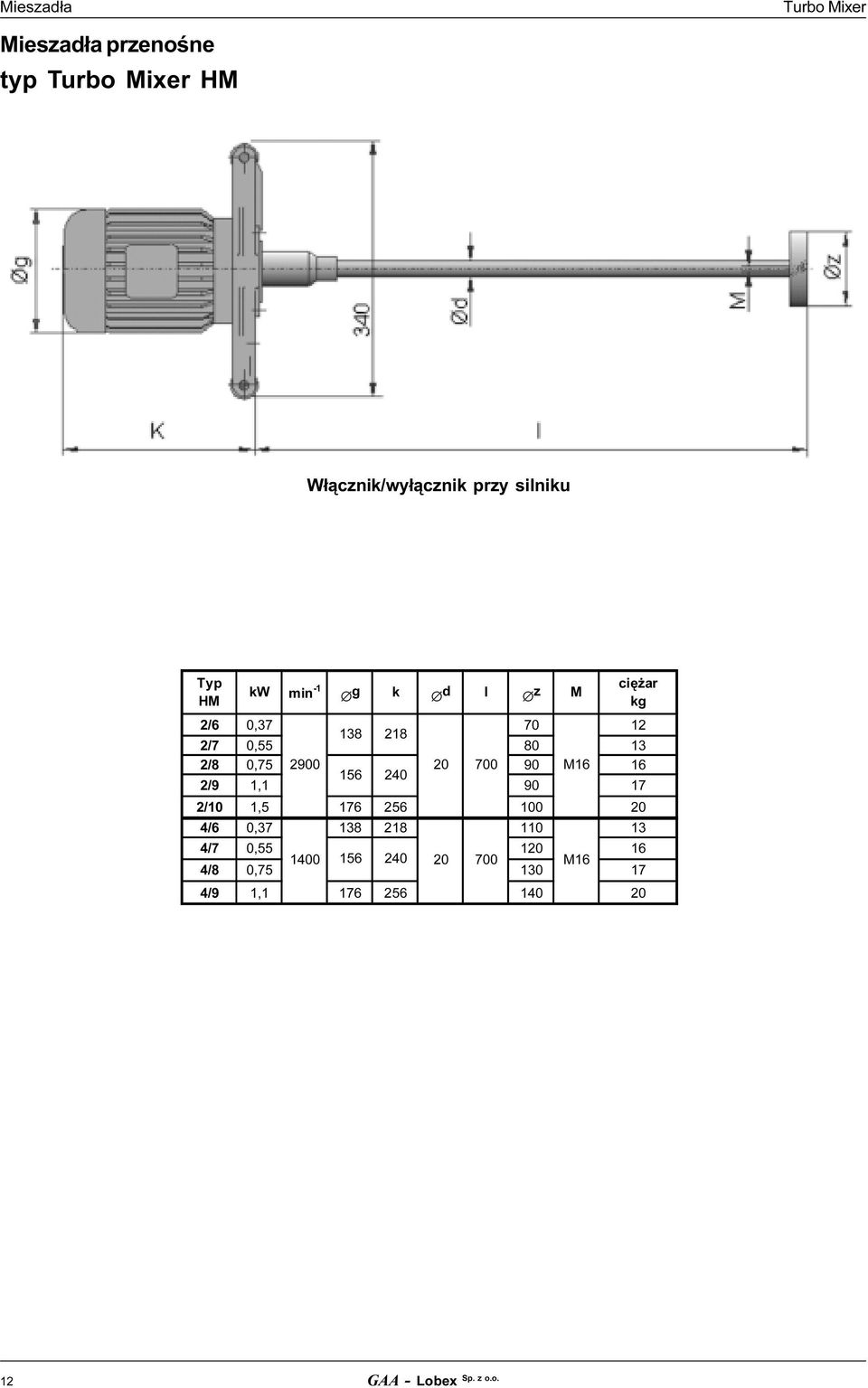

12 przenoœne typ Turbo Mixer HM Turbo Mixer W³¹cznik/wy³¹cznik przy silniku Typ HM kw min -1 g k d l z M ciężar kg 2/6 0, /7 0, /8 0, M /9 1, /10 1, /6 0, /7 0, M16 4/8 0, /9 1, GAA - Lobex Sp. z o.o.

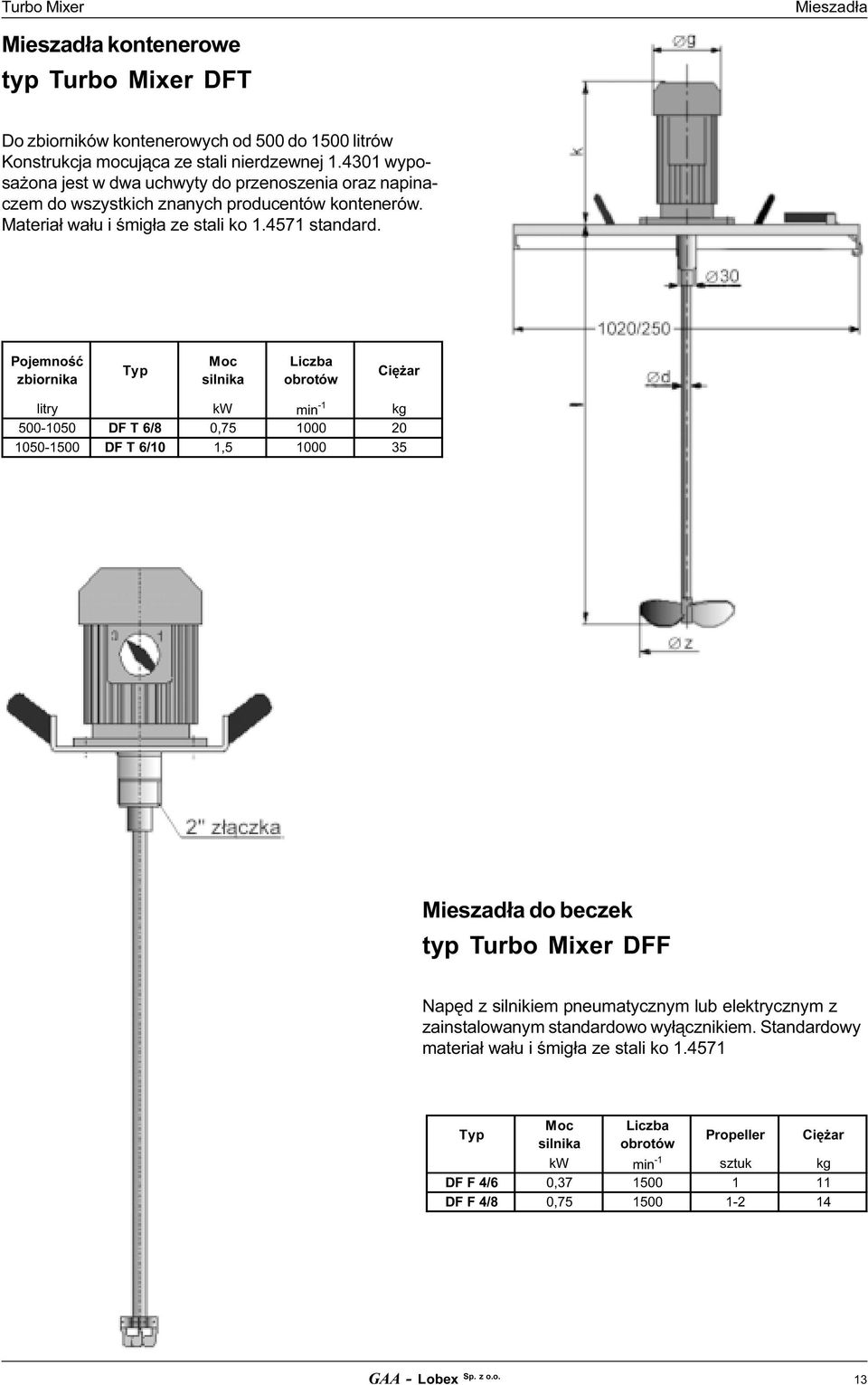

13 Turbo Mixer kontenerowe typ Turbo Mixer DFT Do zbiorników kontenerowych od 500 do 1500 litrów Konstrukcja mocuj¹ca ze stali nierdzewnej wyposa ona jest w dwa uchwyty do przenoszenia oraz napinaczem do wszystkich znanych producentów kontenerów. Materia³ wa³u i œmig³a ze stali ko standard. Pojemność zbiornika Typ Moc silnika Liczba obrotów Ciężar litry kw min -1 kg DF T 6/8 0, DF T 6/10 1, do beczek typ Turbo Mixer DFF Napêd z silnikiem pneumatycznym lub elektrycznym z zainstalowanym standardowo wy³¹cznikiem. Standardowy materia³ wa³u i œmig³a ze stali ko Typ Moc silnika Liczba obrotów Propeller Ciężar kw min -1 sztuk kg DF F 4/6 0, DF F 4/8 0, GAA - Lobex Sp. z o.o. 13

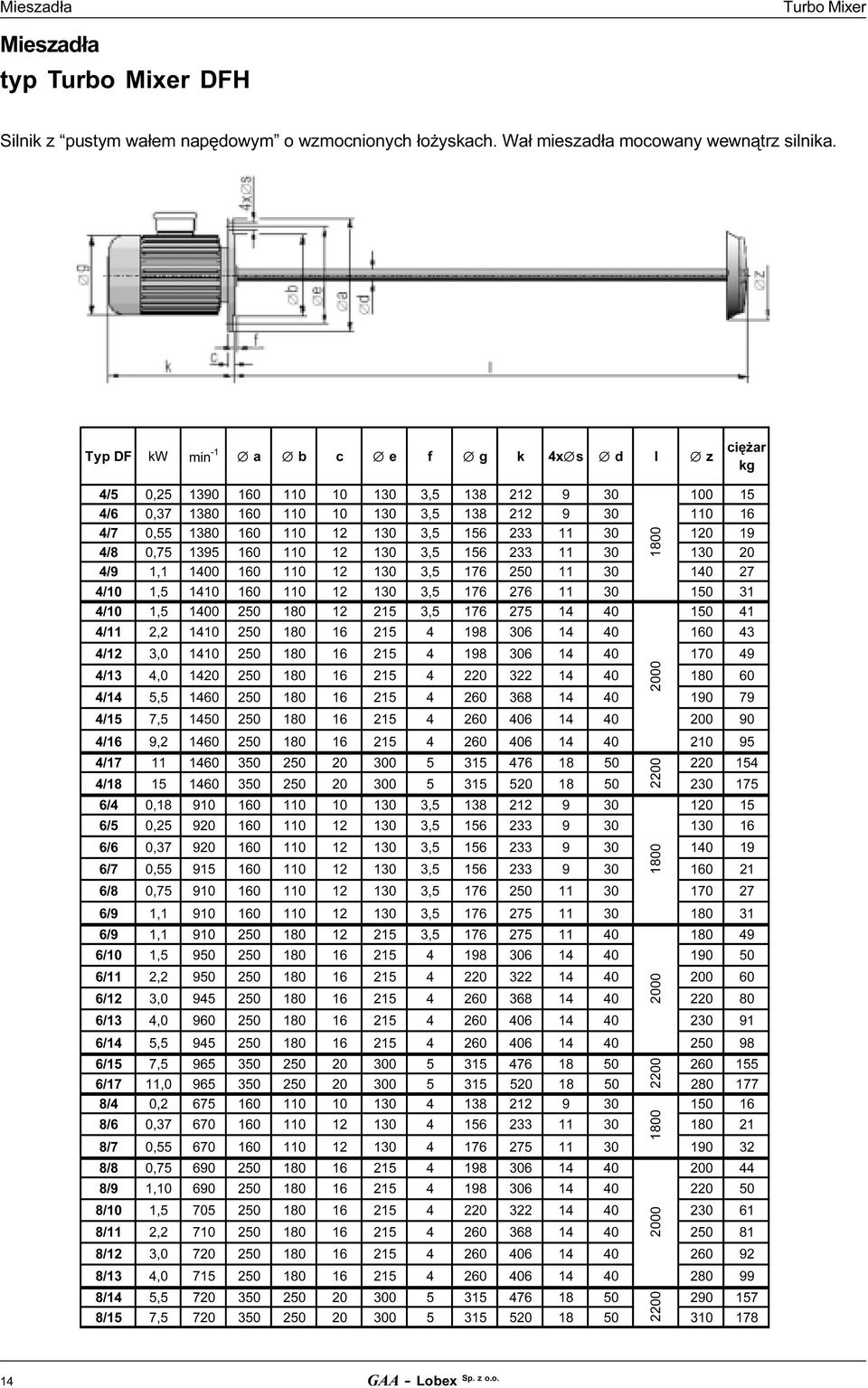

14 Turbo Mixer typ Turbo Mixer DFH Silnik z pustym wa³em napêdowym o wzmocnionych ³o yskach. Wa³ mieszad³a mocowany wewn¹trz silnika. Typ DF kw min -1 a b c e f g k 4x s d I z ciężar kg 4/5 0, , /6 0, , /7 0, , /8 0, , /9 1, , /10 1, , /10 1, , /11 2, /12 3, /13 4, /14 5, /15 7, /16 9, / / /4 0, , /5 0, , /6 0, , /7 0, , /8 0, , /9 1, , /9 1, , /10 1, /11 2, /12 3, /13 4, /14 5, /15 7, /17 11, /4 0, /6 0, /7 0, /8 0, /9 1, /10 1, /11 2, /12 3, /13 4, /14 5, /15 7, GAA - Lobex Sp. z o.o.

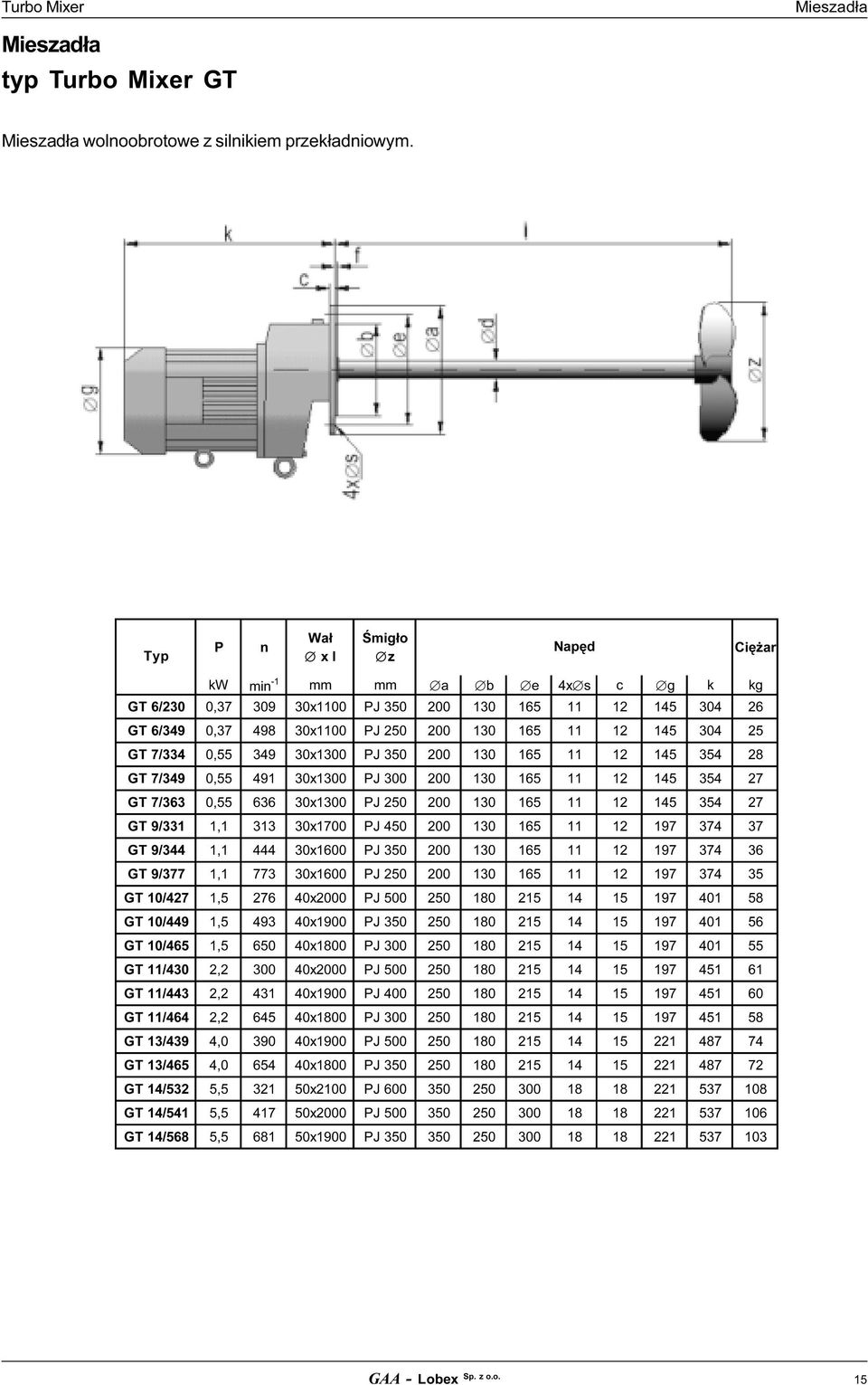

15 Turbo Mixer typ Turbo Mixer GT wolnoobrotowe z silnikiem przek³adniowym. Typ P n Wał x l Śmigło z Napęd Ciężar kw min -1 mm mm a b e 4x s c g k kg GT 6/230 0, x1100 PJ GT 6/349 0, x1100 PJ GT 7/334 0, x1300 PJ GT 7/349 0, x1300 PJ GT 7/363 0, x1300 PJ GT 9/331 1, x1700 PJ GT 9/344 1, x1600 PJ GT 9/377 1, x1600 PJ GT 10/427 1, x2000 PJ GT 10/449 1, x1900 PJ GT 10/465 1, x1800 PJ GT 11/430 2, x2000 PJ GT 11/443 2, x1900 PJ GT 11/464 2, x1800 PJ GT 13/439 4, x1900 PJ GT 13/465 4, x1800 PJ GT 14/532 5, x2100 PJ GT 14/541 5, x2000 PJ GT 14/568 5, x1900 PJ GAA - Lobex Sp. z o.o. 15

16 Turbo Mixer typ Turbo Mixer FG wolnoobrotowe z silnikiem przek³adniowym do bardzo ³agodnego mieszania. Typ FG kw min -1 a b c e f g k k o nx s m d I z 1 ciężar kg 3/310 0, , x /310 0, , x /38 0, , x /38 0, , x /38 0, , x /38 0, , x /47 1, x /47 1, x /46 2, x /56 3, x /56 4, x /65 5, x GAA - Lobex Sp. z o.o.

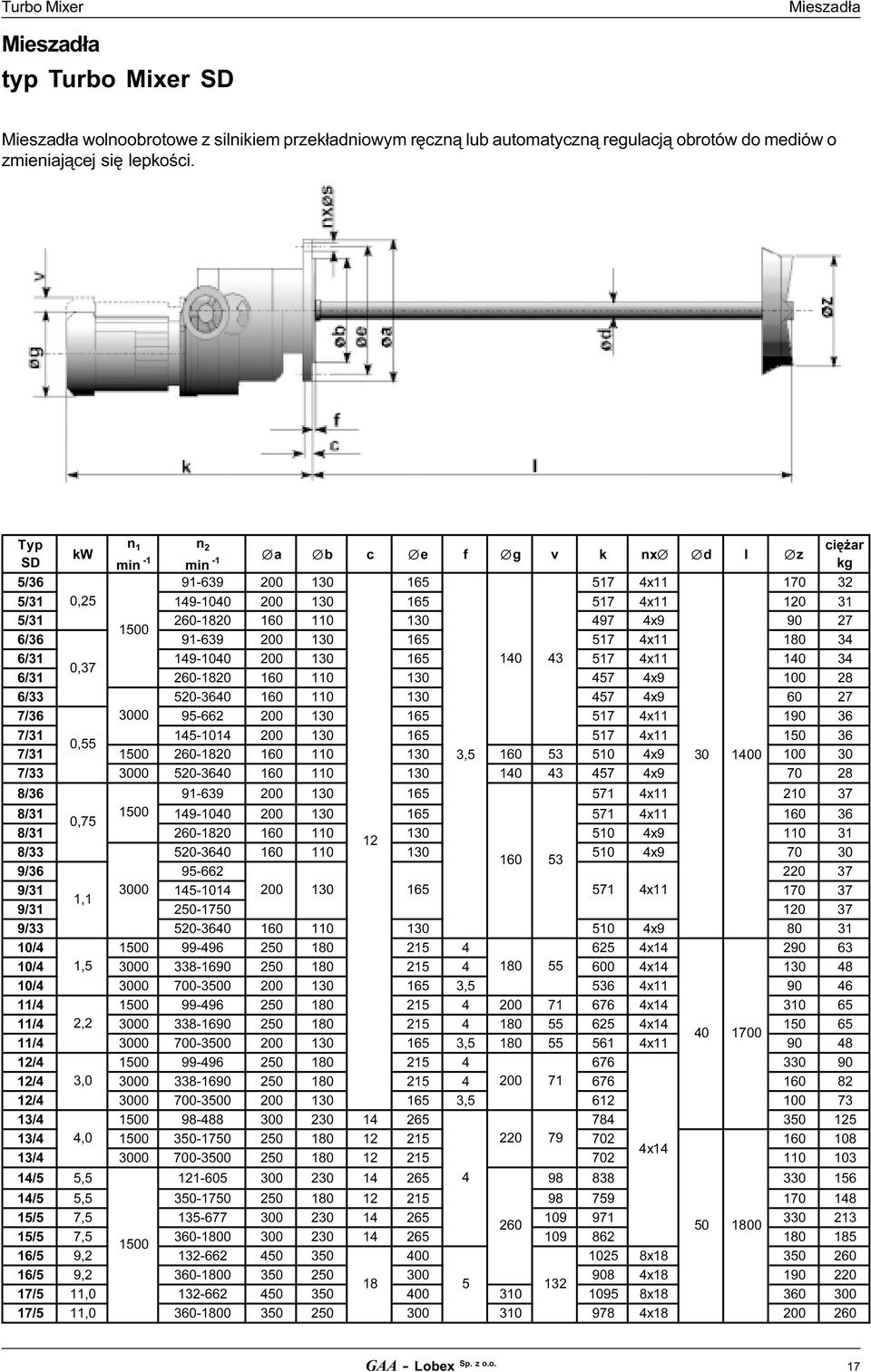

17 Turbo Mixer typ Turbo Mixer SD wolnoobrotowe z silnikiem przek³adniowym rêczn¹ lub automatyczn¹ regulacj¹ obrotów do mediów o zmieniaj¹cej siê lepkoœci. n 1 Typ n 2 ciężar kw a b c e f g v k nx d I z SD min -1 min -1 kg 5/ x /31 0, x / x / x / x ,37 6/ x / x / x / x ,55 7/ , x / x / x / x ,75 8/ x / x / / x ,1 9/ / x / x /4 1, x / , x / x /4 2, x / , x / /4 3, / , / /4 4, x14 13/ /5 5, /5 5, /5 7, /5 7, /5 9, x /5 9, x /5 11, x /5 11, x GAA - Lobex Sp. z o.o. 17

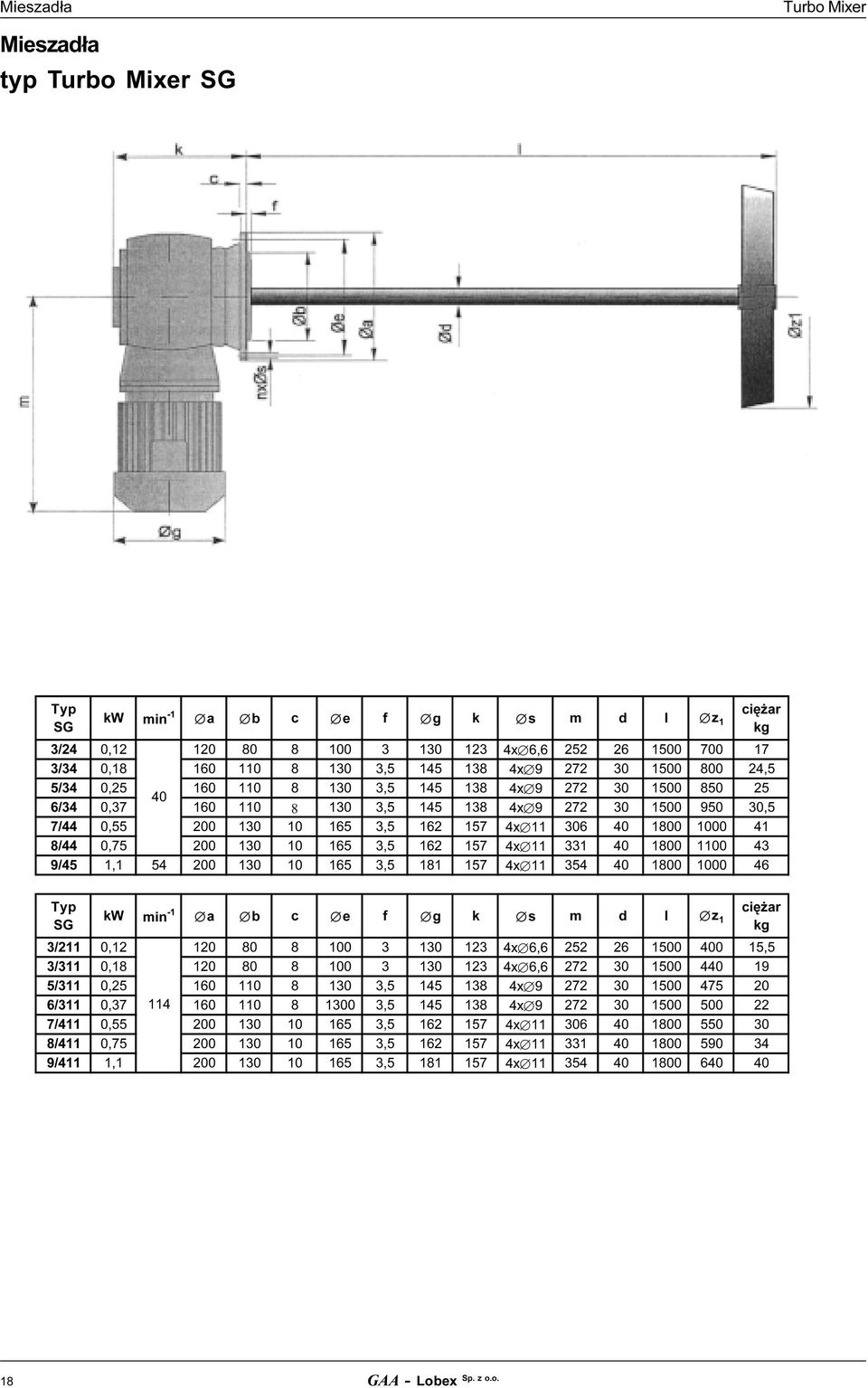

18 typ Turbo Mixer SG Turbo Mixer Typ SG kw min -1 a b c e f g k s m d I z 1 ciężar kg 3/24 0, x 6, /34 0, , x ,5 5/34 0, , x /34 0, , x ,5 7/44 0, , x /44 0, , x /45 1, , x Typ SG kw min -1 a b c e f g k s m d I z 1 ciężar kg 3/211 0, x 6, ,5 3/311 0, x 6, /311 0, , x /311 0, , x /411 0, , x /411 0, , x /411 1, , x GAA - Lobex Sp. z o.o.

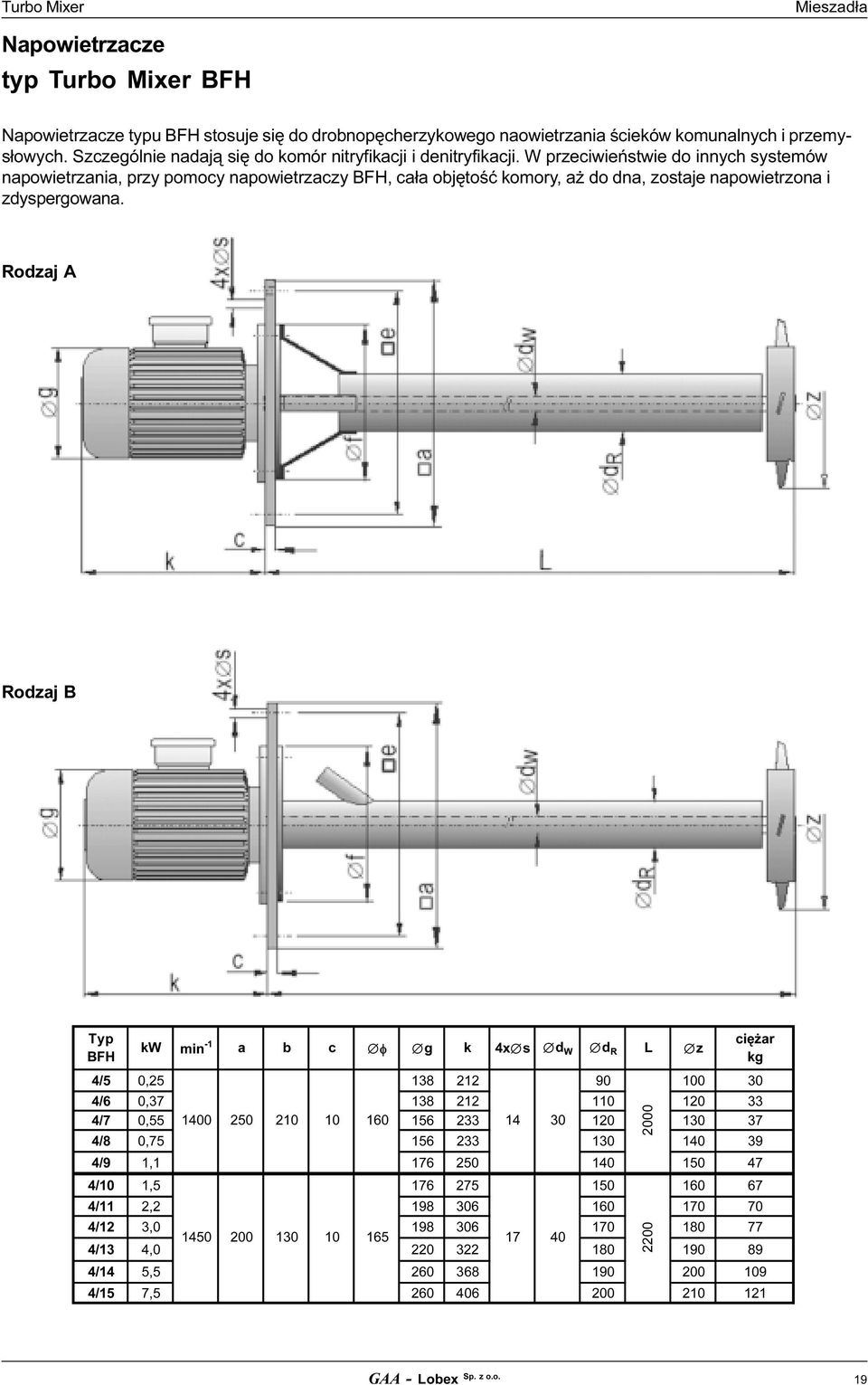

19 Turbo Mixer Napowietrzacze typ Turbo Mixer BFH Napowietrzacze typu BFH stosuje siê do drobnopêcherzykowego naowietrzania œcieków komunalnych i przemys³owych. Szczególnie nadaj¹ siê do komór nitryfikacji i denitryfikacji. W przeciwieñstwie do innych systemów napowietrzania, przy pomocy napowietrzaczy BFH, ca³a objêtoœæ komory, a do dna, zostaje napowietrzona i zdyspergowana. Rodzaj A Rodzaj B Typ BFH kw min -1 a b c φ g k 4x s d W d R L z ciężar kg 4/5 0, /6 0, /7 0, /8 0, /9 1, /10 1, /11 2, /12 3, /13 4, /14 5, /15 7, GAA - Lobex Sp. z o.o. 19

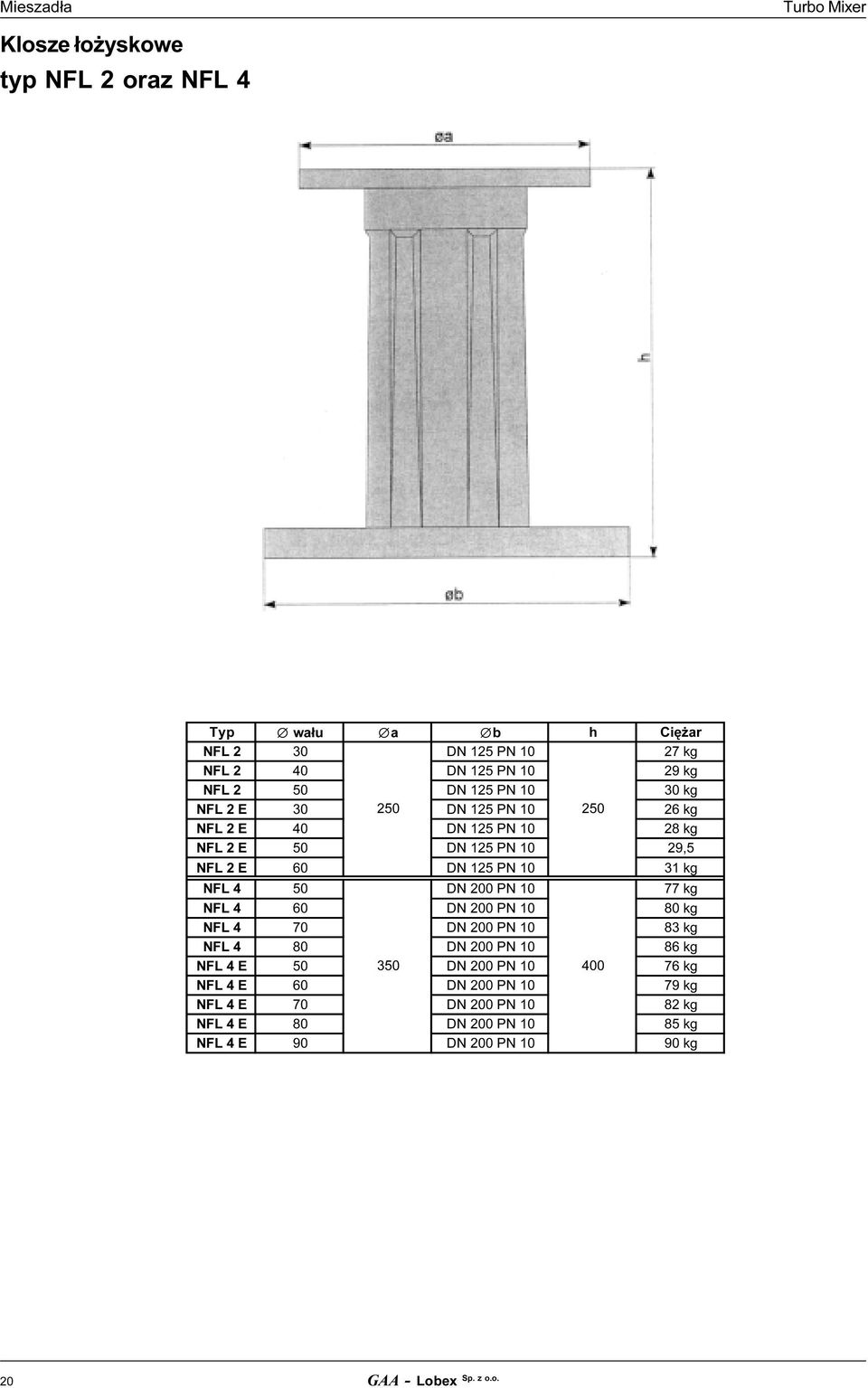

20 Klosze ³o yskowe typ NFL 2 oraz NFL 4 Turbo Mixer Typ wału a b h Ciężar NFL 2 30 DN 125 PN kg NFL 2 40 DN 125 PN kg NFL 2 50 DN 125 PN kg NFL 2 E DN 125 PN kg NFL 2 E 40 DN 125 PN kg NFL 2 E 50 DN 125 PN 10 29,5 NFL 2 E 60 DN 125 PN kg NFL 4 50 DN 200 PN kg NFL 4 60 DN 200 PN kg NFL 4 70 DN 200 PN kg NFL 4 80 DN 200 PN kg NFL 4 E DN 200 PN kg NFL 4 E 60 DN 200 PN kg NFL 4 E 70 DN 200 PN kg NFL 4 E 80 DN 200 PN kg NFL 4 E 90 DN 200 PN kg 20 GAA - Lobex Sp. z o.o.

21 Turbo Mixer Klosze uszczelniaj¹ce a b c n s h1 h2 h3 1, 2, 3 3, 5 6 L I L II L III Inne wymiary ko³nierzy na yczenie 1 Uszczelnienie pierœcieniem V 2 Pojedyncza d³awnica 3 Uszczelnienie d³awnicowe 4 Pojedynczy pierœcieñ œlizgowy 5 Pojedynczy pierœcieñ œlizgowy w obudowie ch³odz¹cej 6 Uszczelnienie podwójnym pierœcieniem œlizgowym GAA - Lobex Sp. z o.o. 21

22 Turbo Mixer Instrukcja monta u, obs³ugi i konserwacji Prosimy udostêpniæ instrukcjê osobom odpowiedzialnym za pracê urz¹dzenia. Instrukcjê nale y przeczytaæ przed rozpakowaniem urz¹dzenia! Ostro nie rozpakowaæ mieszad³o. Porównaæ napiêcie pracy z wartoœci¹ podan¹ na tabliczce znamionowej urz¹dzenia. Dopuszcza siê pracê mieszad³a tylko z wy³¹cznikiem ochronnym silnika. Bezwzglêdnie przestrzegaæ kierunku obrotów mieszad³a. szybkoobrotowe wyposa yæ w wy³¹cznik od³¹czaj¹cy mieszad³o zale nie od poziomu cieczy. Sprawdziæ, czy miejsce zamontowania i odleg³oœæ od dna s¹ zgodne z naszymi zaleceniami. Sprawdziæ stan oleju lub smaru w przek³adniach. W przypadku uszczelnienia mechanicznego pierœcieniem œlizgowym uk³ad ch³odzenia nape³niæ ciecz¹ zaporow¹. Sprawdziæ, czy podstawa mieszad³a jest zamocowana stabilnie i czy nie jest wprawiana w drgania. I. Instrukcja monta u 1. Informacje ogólne Podczas wy³adowywania lub rozpakowywania maszyn oraz podczas transportu wewn¹trzzak³adowego nale y w szczególny sposób zabezpieczyæ wa³ i mieszad³o przed uderzeniem lub obci¹ eniem mechanicznym. Sprawdziæ, czy zawartoœæ przesy³ki jest zgodna z listem przewozowym. W przypadku uszkodzenia podczas transportu zwróciæ uwagê na nastêpuj¹ce kwestie: a) Mo liwe do rozpoznania usterki zewnêtrzne musz¹ zostaæ niezw³ocznie potwierdzone na piœmie przez spedytora realizuj¹cego dostawê. (W przypadku transportu kolejowego ustalenie stanu faktycznego przez pracownika kolei, w przypadku przesy- ³ek pocztowych potwierdzenie przez odpowiedni urz¹d pocztowy.) b) Po wykryciu usterek niemo liwych do rozpoznania z zewn¹trz nale y skonsultowaæ siê z przewoÿnikiem. W przypadku przesy³ek pocztowych musi to nast¹piæ w ci¹gu 24 godzin po odbiorze towaru; w przypadku transportu kolejowego i samochodowego bezzw³ocznie, najpóÿniej w ci¹gu 7 dni po odbiorze towaru. Urz¹dzenie nale y zawsze instalowaæ w sposób zalecany przez firmê TURBO-Mixer, tak, jak przedstawiamy to w naszych ofertach, potwierdzeniach realizacji zamówieñ lub rysunkach monta owych. Sprawdziæ stabilnoœæ pokrywy zbiornika i u ebrowania wzmacniaj¹cego, poniewa tylko stabilne zamocowanie zapewnia cich¹ pracê wa³u i brak drgañ. Ko³nierze mocuj¹ce nale y montowaæ na p³asko. Po³o enie œrub odpowiada po³o eniu otworów w ko³nierzu. Za³o yæ elementy zabezpieczaj¹ce. Wystêp centruj¹cy musi wejœæ w po³o ony naprzeciw niego otwór. Po zdemontowaniu silnika i gniazda ³o yska, w przypadku mieszade³ typu NFL, nale y podczas ponownego montowania zwróciæ uwagê, aby za³o yæ uszczelkê zapobiegaj¹c¹ wnikaniu wilgoci do gniazda ³o yska. W celu wprowadzenia mieszad³a do zbiornika nale y zdj¹æ je z wa³u. Narzêdzi do podnoszenia nie nale y zak³adaæ nigdy na wa³, ale na przewidziane do transportu oczka przy silniku lub na gnieÿdzie ³o yska. Podczas wprowadzania do zbiornika wa³u nie mo na go wychylaæ z pionu, ani te obci¹ aæ ciê arem silnika lub klosza ³o yskowego. W przypadku mieszade³ instalowanych pod k¹tem do pionu, otwór na wykraplaj¹c¹ siê wodê w pokrywie niedzielonego ³o yska silnika lub w gnieÿdzie musi byæ zawsze skierowany do do³u. Szczególnie w mieszad³ach z kloszami ³o yskowymi nale y stosowaæ pierœcienie wspieraj¹ce w przypadku montowania mieszade³ pod k¹tem do pionu. Odleg³oœæ mieszade³ z pierœcieniem turbinowym od pod³o a w przypadku mieszade³ szybkobie nych powinna byæ równa, zale nie od szybkoœci obrotowej, co najmniej 3-5 krotnej œrednicy œmig³a. Mniejsza odleg³oœæ od pod³o a prowadzi do przeci¹ enia silnika, bicia wa³u i zmniejszonej wydajnoœci mieszania. W przypadku tradycyjnych mieszade³ œmig³owych bez pierœcienia turbinowego wystarcza odleg³oœæ od pod³o a równa 0,5 do 1 odleg³oœci miêdzy œmig³ami. Trwa³oœæ elementów stykaj¹cych siê z medium zale y od sk³adu chemicznego mieszanki. W celu zapobie enia reakcji chemicznej i powodowanemu ni¹ ewentualnemu zu yciu, do produkcji elementów stykaj¹cych siê z mieszanym medium stosuje siê wyselekcjonowane materia³y wysokiej jakoœci. Do pow³ok stosuj¹ siê wytyczne VDI 2531, 2532, 2537 i 2539 Ochrona powierzchni przy u yciu materia³ów 22 GAA - Lobex Sp. z o.o.

23 Turbo Mixer organicznych. Szczególnej uwadze Pañstwa polecamy zawarte w tych wytycznych informacje na temat zabezpieczania przed uderzeniami, biciem i innymi uszkodzeniami. W przypadku mieszade³ i wa³u pokrytych pow³ok¹ z tworzywa sztucznego nale y zwróciæ uwagê, aby miêdzy mieszad³o i wa³ w³o yæ sprê yst¹ uszczelkê, która zapewni poprawne uszczelnienie. Pod³¹czenie do sieci elektrycznej Porównaæ napiêcie w sieci z napiêciem podanym na tabliczce znamionowej urz¹dzenia. W przypadku poboru mocy do 2,2 kw mo na stosowaæ pod³¹czenie bezpoœrednie (bez uk³adu gwiazda trójk¹t). W przypadku wiêkszych mocy, lokalny zak³ad energetyczny mo e wymagaæ, aby rozruch odbywa³ siê z udzia³em uk³adu gwiazda trójk¹t. Jeœli nie zaznaczono wyraÿnie inaczej, silniki na napiêcie 230/400V nale y w³¹czaæ w uk³adzie gwiazdy, a silniki na napiêcie 400/690V w uk³adzie trójk¹ta. W przypadku innych napiêæ w sieci nale y zmieniæ mostkowanie w skrzynkach zaciskowych zgodnie ze schematem. Pod³¹czenie mo na wykonywaæ tylko do uziemionych gniazd lub puszek rozga³êÿnych. Nale y dobrze uszczelniæ wejœcia kabli, zwróciæ uwagê na odpowiednie odci¹ enie kabla zasilaj¹cego i starannie zamocowaæ pokrywê skrzynki zaciskowej (uszczelka). Nastawiæ wy³¹cznik ochronny silnika na podane na tabliczce znamionowej natê enie pr¹du. W razie braku wy- ³¹cznika ochronnego, w przypadku uszkodzeñ uzwojenia u ytkownik traci gwarancjê. Kierunek obrotów jest zgodny z ruchem wskazówek zegara patrz¹c od silnika w stronê wa³u. Zwróciæ uwagê na strza³kê wskazuj¹c¹ kierunek obrotów. Kierunek obrotów zmienia siê zamieniaj¹c dwie fazy na listwie zacisków lub wy³¹czniku silnika. Sprawdzenie kierunku obrotów powinno trwaæ krótko (3 5 sekund); mieszad³o bez zabezpieczenia przed odkrêceniem siê mocowaæ na wale dopiero po ustaleniu kierunku obrotów. Po³¹czenie œrubowe wa³u i mieszad³a jest zwykle wykonywane z gwintem prawoskrêtnym. Gwinty lewoskrêtne produkuje siê na yczenie. 2. z kloszem uszczelniaj¹cym i uszczelnieniem d³awnicowym Jeœli instalacja mieszad³a w komplecie z kloszem nie jest mo liwa ze wzglêdów eksploatacyjnych, nale y zwróciæ uwagê na nastêpuj¹ce kwestie: a) Podczas wprowadzania lub wyci¹gania wa³u z korpusu uszczelnienia nie nale y uszkodziæ lub przesun¹æ pierœcieni uszczelniaj¹cych. b) Ko³nierze stykowe starannie oczyœciæ i na³o yæ na siebie na p³asko. Po zmontowaniu klosza wa³ musi siê znajdowaæ dok³adnie w œrodku korpusu uszczelnienia. c) Doci¹gn¹æ wszystkie œruby. d) Po zmontowaniu, wa³ powinien daæ siê obróciæ rêk¹ (przestrzegaæ wskazówek zawartych w instrukcji obs³ugi uszczelnienia d³awicowego). II. Uruchomienie i obs³uga 1. Informacje ogólne szybkobie ne nie mog¹ pracowaæ bez obci¹ enia. Dopuszcza siê krótkotrwa³e uruchomienie urz¹dzenia w celu stwierdzenia kierunku obrotów, jeœli na wale nie s¹ zamocowane mieszad³a; jednoczeœnie mo na sprawdziæ ruch obrotowy na wale. W przypadku urz¹dzeñ przenoœnych, które stosuje siê w ró nych dziedzinach, przed pierwszym uruchomieniem nale y sprawdziæ kierunek obrotów. W przypadku napêdów z p³ynn¹ regulacj¹, przy przekraczaniu krytycznej szybkoœci mieszad³a mo e wyst¹piæ przejœciowy, bardzo nierówny bieg wa³u. Maksymalna temperatura pracy napêdów wynosi 70 C. W przypadku ustawienia na wolnym powietrzu, silniki wystarczy zabezpieczyæ daszkiem przeciwdeszczowym. Silniki z zabezpieczeniem przeciwwybuchowym nale y generalnie zabezpieczyæ daszkiem przeciwdeszczowym. Prosimy stosowaæ siê do specjalnych wytycznych okreœlaj¹cych pracê z napêdami z zabezpieczeniem przeciwwybuchowym, które s¹ zawarte z za³¹czonym œwiadectwie PTB. Zamocowania mieszade³ przemieszczanych w pionie na statywach lub w szynach przymocowanych do œcian powinny umo liwiaæ od³¹czanie napêdu przed wyprowadzeniem mieszad³a z medium (patrz przepisy bezpieczeñstwa pracy). W jednofazowych silnikach pr¹du przemiennego (230 V) iskrzenie w kolektorze jest zjawiskiem normalnym. Silniki tego rodzaju nale y w szczególny sposób chroniæ przed wnikaniem wilgoci i zanieczyszczeñ (nie produkuje siê wersji z zabezpieczeniem przeciwwybuchowym). Silniki pr¹du przemiennego stosowane w mieszad³ach typu TURBO-Mixer H s¹ wyposa one w umieszczone z boku na korpusie silnika kondensatory rozruchowe. Silniki w³¹cza siê w³¹cznikiem przechylnym. Wszystkie inne maszyny maj¹ silniki pr¹du trójfazowego, które dla mocy do 2,2 kw s¹ zasilane napiêciem 230/400 V. GAA - Lobex Sp. z o.o. 23

24 Turbo Mixer Napêdy o wy szej mocy pod³¹cza siê do napiêcia 400/690 V. Na yczenie klienta mo liwe jest wykonanie silników na napiêcie specjalne. Przy pod³¹czaniu i uruchamianiu tych silników nale y stosowaæ siê do podanych wy ej wytycznych, stosuj¹c ewentualnie rozruch w uk³adzie gwiazda-trójk¹t., których szybkoœæ obrotow¹ nale y zmieniæ ze wzglêdu na optymalizacjê procesu mieszania, mog¹ byæ dostarczane w wersjach umo liwiaj¹cych zmianê biegunowoœci (do wyboru szybkoœci obrotowe 3000/1500 lub 1500/750 obr/min). W przypadku mieszade³ przek³adniowych z poruszaj¹cymi siê na obrze u mieszad³ami dostosowanymi do kszta³tu zbiornika, nale y zwróciæ uwagê, czy zachowana zosta³a jednakowa odleg³oœæ od œcianek i dna zbiornika. Zbiornik mieszad³a musi byæ dobrze unieruchomiony i nie mo e poruszaæ siê podczas mieszania., które ze wzglêdów monta owych i opakowaniowych s¹ dostarczane w elementach, nale y montowaæ z zachowaniem szczególnej starannoœci. Sprzêg³a sprê yste i tarczowe sprzêg³a cierne chroniæ przed biciem, uderzeniem i obci¹ eniami œciskaj¹cymi. Czêœci sprzêgie³ ujmowaæ lekko jedno w drugim, powierzchnie metalowe lekko nasmarowaæ. Podczas monta u zwracaæ uwagê na oznaczenia barwne lub wspó³czynniki skrêtu! Przed pierwszym uruchomieniem sprawdziæ poziom oleju. Du e przek³adnie mog¹ byæ dostarczane bez oleju, który nale y wlaæ dopiero po zmontowaniu przek³adni. Do nape³nienia i dolewania stosowaæ tylko olej zalecany przez dostawcê przek³adni. Przestrzegaæ wskazówek dostawcy przek³adni dotycz¹cych nape³niania oleju i kontroli poziomu oleju. Stosowane w przek³adniach wype³nianych olejem zabezpieczenie na czas transportu nale y zdj¹æ po ustawieniu przek³adni w celu unikniêcia wzrostu ciœnienia w korpusie przek³adni. Przed uruchomieniem mieszade³ nale y zapoznaæ siê z odpowiednimi przepisami ustawy o zabezpieczaniu maszyn, przepisami bezpieczeñstwa pracy i odpowiednimi wytycznymi (VDE) dotycz¹cymi pracy agregatów elektrycznych. 2. Uruchamianie a) Urz¹dzenia szybkobie ne o szybkoœci obrotowej od ok. 200 do 3000 obr/min. W przypadku maszyn instalowanych na sta³e, minimalne pokrycie nad mieszad³em musi odpowiadaæ ok. 3-4 œrednicom mieszad³a. W przypadku mieszade³ przenoœnych, przed w³¹czeniem wa³ i mieszad³o nale y wprowadziæ na wymagan¹ odleg³oœæ do medium. Dodawanie poszczególnych sk³adników mieszaniny powinno zawsze odbywaæ siê w sposób nastêpuj¹cy: najpierw wprowadza siê sk³adnik rzadki, a nastêpnie w sposób ci¹g³y sk³adnik gêsty. Mieszad³o nie mo e obracaæ siê bezpoœrednio nad dnem zbiornika (zachowaæ odleg³oœæ minimaln¹ zgodnie z instrukcj¹ monta u!). Podczas mieszania, poziom zawartoœci zbiornika nie mo e zmieniæ siê na tyle, aby powierzchnia cieczy przechodzi³a przez p³aszczyznê mieszad³a. Niestosowanie siê do tej zasady prowadzi do silnego wychylenia wa³u i ewentualnego uszkodzenia wszystkich podzespo³ów mieszad³a. b) Urz¹dzenia wolnobie ne o szybkoœci obrotowej do ok. 150 obr/min. z silnikami przek³adniowymi przy opadaj¹cym poziomie zawartoœci zbiornika mog¹ pracowaæ do ca³kowitego opró nienia zbiornika. Podczas przygotowywania mieszanek suchych nale y wsypywaæ najpierw materia³ o mniejszym ciê arze w³aœciwym, a nastêpnie materia³ o wiêkszym ciê arze w³aœciwym. W przypadku mieszade³ przemieszczanych w pionie na statywach lub w szynach przymocowanych do œcian, napêd nale y od³¹czaæ bezpoœrednio przed wyprowadzeniem mieszad³a z mieszaniny (patrz przepisy bezpieczeñstwa pracy). 3. Uszczelnianie d³awnicowe (patrz I.2.d) Przed rozruchem maszyny lekko doci¹gn¹æ nakrêtkê z³¹czkow¹ d³awika œciskaj¹cego na korpusie uszczelnienia. Jeœli mieszad³o jest zamontowane poni ej poziomu cieczy, lekkie przemakanie w miejscu uszczelnienia jest zjawiskiem normalnym. Po krótkim rozbiegu, ostro nie doregulowuj¹c d³awik uszczelnienia, mo na uzyskaæ pe³n¹ szczelnoœæ. Drobnozwojny gwint umo liwia rêczne doci¹gniêcie nakrêtki z³¹czkowej. Do dokrêcania nakrêtki z³¹czkowej nie nale y u ywaæ szczypiec lub klucza do rur albo podobnego narzêdzia, poniewa w takim wypadku uszczelnienie bêdzie zbyt mocno dociskane do wa³u, co mo e prowadziæ do przegrzewania siê podczas pracy i ewentualnych uszkodzeñ ³o yska. W celu zapobie enia przeciekom, jakie zazwyczaj wystêpuj¹ przy uszczelnieniach d³awicowych, mo na za³o yæ dodatkowy pierœcieñ uszczelniaj¹cy wa³. Miêdzy krawêdzi¹ uszczelniaj¹c¹ a krawêdzi¹ py³ow¹ pierœcienia znajduje siê smar wprowadzony podczas monta u fabrycznego. W wy szych temperaturach korpus uszczelnienia jest ch³odzony przep³ywowo podwójnym p³aszczem wodnym. Przed uruchomieniem, króæce znajduj¹ce siê w korpusie uszczelnienia nale y po³¹czyæ z dop³ywem i odp³ywem wody. Materia³ uszczelniaj¹cy ulega zu yciu i nale y go od czasu do czasu wymieniaæ. Po pierwszej dostawie nale y zastosowaæ odpowiedni materia³ uszczelniaj¹cy stosowany w przedsiêbiorstwie u ytkownika. Wymieniaj¹c zu yte uszczelnienie nale y zwróciæ uwagê na nastêpuj¹ce kwestie: a) Zu yte sznury uszczelniaj¹ce ca³kowicie usun¹æ i dobrze oczyœciæ korpus uszczelnienia. b) Jeœli wa³ wykazuje œlady docierania, przed za³o eniem nowych pierœcieni uszczelniaj¹cych nale y je dok³adnie 24 GAA - Lobex Sp. z o.o.

25 Turbo Mixer wyszlifowaæ i wypolerowaæ. c) Poszczególne pierœcienie dopasowaæ do œrednicy wa³u i ostrym no em przyci¹æ na wymiar. d) Pierœcienie tak u³o yæ w korpusie uszczelnienia, aby przeciêcia poszczególnych pierœcieni by³y przesuniête wzglêdem siebie. e) Nakrêtkê z³¹czkow¹ lub d³awik uszczelnienia lekko doci¹gn¹æ rêk¹. 4. Uszczelnienie mechaniczne pierœcieniem œlizgowym. Za pomoc¹ pierœcieni œlizgowych mo na wykonaæ uszczelnienie, które wymaga konserwacji w niewielkim stopniu i, które z jednej strony zapobiega wydostawaniu siê par lub innych substancji szkodliwych, z drugiej zaœ umo liwia wytworzenie pró ni w zbiorniku., które maj¹ wewnêtrzne pierœcienie œlizgowe i s¹ przeznaczone do monta u poni ej poziomu cieczy, musz¹ byæ zawsze obmywane przez medium (nie pracuj¹ w trybie przejœciowym). Zainstalowane pionowo na kotle mieszad³a z pojedynczym pierœcieniem œlizgowym w obudowie musz¹ byæ zasilane ciecz¹ zaporow¹ (woda wodoci¹gowa, olej itp.). Nawet krótkotrwa³a praca na próbê bez obmywania ciecz¹ prowadzi do zniszczenia pierœcienia œlizgowego. Podwójne pierœcienie œlizgowe musz¹ byæ zawsze w kontakcie z ciecz¹ ch³odz¹c¹ lub ciecz¹ zaporow¹. Ciecz ta musi cyrkulowaæ w korpusie uszczelniaj¹cym jeszcze przed uruchomieniem mieszad³a. Pracê bezciœnieniow¹ lub pracê pod pró ni¹ czêœciowo umo liwia dostarczane wraz z urz¹dzeniem naczynie wyrównawcze (ch³odzenie termosyfonowe). Nale y pamiêtaæ o tym, aby naczynie wyrównawcze zawsze zawiera³o dostateczn¹ iloœæ cieczy. W przypadku podwójnych pierœcieni œlizgowych stosowanych w zbiornikach nadciœnieniowych, ciœnienie zaporowe musi byæ zawsze o 1-2 bary wy sze ni ciœnienie w zbiorniku. Praca na sucho bez cieczy ch³odz¹cej lub cieczy zaporowej prowadzi do natychmiastowego uszkodzenia pierœcieni œlizgowych. Temperatura wrzenia cieczy zaporowej musi byæ wy sza ni maksymalna temperatura w zbiorniku. III. Konserwacja i serwis Po ok godzin pracy nale y przeprowadziæ kontrolê mieszad³a i w razie potrzeby wymieniæ elementy uszczelniaj¹ce (w przypadku uszczelnieñ ciœnieniowych patrz wskazówki zawarte w instrukcji monta u). Ze wzglêdu na zu ycie ³o ysk, po godzinach pracy nale y wymieniæ ³o ysko silnika i ³o ysko mieszad³a lub nape³niæ nowym smarem do ³o ysk. Rodzaje smaru: smar litowy, konsystencja nr 2, typ 120 zgodny z DIN Przek³adnie redukcyjne mieszade³ TURBO-Mixer typoszeregów FG i SG wype³nia siê syntetycznym olejem przek³adniowym na ca³y okres eksploatacji i wymiana oleju jest zbyteczna. W tym celu mieszad³o musi byæ roz³o one na czêœci przez odpowiednio wykwalifikowanego pracownika lub w zak³adzie produkcyjnym. Nale y zachowaæ ostro noœæ przy ewentualnym demonta u ³opat œmig³a oraz wa³ów i elementów uszczelniaj¹cych. TURBO-Mixer typoszeregów DF, NFL2 i NFL4 nie maj¹ urz¹dzenia smaruj¹cego. W celu nasmarowania nale y roz³o yæ mieszad³o, wymieniæ ³o ysko i na³o yæ smar. TURBO-Mixer maj¹ ³o yska samosmaruj¹ce 2Z lub 2RS. Przy temperaturach ³o yska powy ej 70 C, ka de podwy szenie temperatury o 15 C skraca okres miêdzy smarowaniami o po³owê. W sprawach dotycz¹cych napraw prosimy kontaktowaæ siê z dzia³em serwisowym w naszym zak³adzie produkcyjnym, który na yczenie poda Pañstwu koszty niezbêdnych czêœci zamiennych i elementów ulegaj¹cych zu yciu oraz stawkê godzinow¹ naszych monterów. W zg³oszeniu prosimy koniecznie podaæ numer silnika lub numer seryjny mieszad³a. Bez tych informacji nie mo emy przygotowaæ oferty na naprawê oraz listy czêœci zamiennych i elementów ulegaj¹cych zu yciu. W celu zapewnienia d³ugotrwa³ej pracy mieszade³ zalecamy utworzenie zapasu czêœci zamiennych i elementów ulegaj¹cych zu yciu zgodnie z naszym wykazem czêœci zamiennych i elementów ulegaj¹cych zu yciu. Z przyjemnoœci¹ przedstawimy Pañstwu ofertê na te czêœci i elementy. Elementami podlegaj¹cymi zu yciu, na które nie udzielamy gwarancji s¹: wszystkie ³o yska toczne i radialne pierœcienie uszczelniaj¹ce. Na pierœcienie œlizgowe mo emy udzieliæ gwarancji tylko w takim zakresie, w jakim udziela nam jej producent pierœcieni. W celu zapewnienia niezawodnej i wolnej od usterek pracy mieszade³ zalecamy Pañstwu zawarcie z firm¹ GAA umowy konserwacyjnej. W przypadku wykonywania prac przez firmy obce, przestaj¹ obowi¹zywaæ wszelkie gwarancje z naszej strony. GAA - Lobex Sp. z o.o. 25

26 Turbo Mixer INSTRUKCJA URUCHOMIENIA I BEZPIECZEÑSTWA dla niskonapiêciowych silników asynchronicznych (odpowiednio do wytycznych 73/23/EWG) 1. Uwagi ogólne. Silniki maj¹ niebezpieczne, wiruj¹ce lub znajduj¹ce siê pod napiêciem czêœci. Na powierzchniach zewnêtrznych mo e wyst¹piæ wysoka temperatura. Wszystkie prace jak transport, przy³¹czenie, uruchomienie i okresowa konserwacja winny byæ wykonywane przez upowa niony personel, posiadaj¹cy odpowiednie kwalifikacje (VDE 0105; patrz IEC 634). Niew³aœciwa obs³uga mo e byæ przyczyn¹ szkody lub wypadku. Nale y przestrzegaæ obowi¹zuj¹cych przepisów miejscowych oraz specyficznych warunków i wymagañ w³aœciwych dla wspó³pracuj¹cej instalacji. 2. Dopuszczalne stosowanie. Silniki przeznaczone s¹ do zastosowañ w urz¹dzeniach technicznych i gospodarczych. Odpowiadaj¹ normatywom okreœlonym w normach EN (VDE 0530). Zabrania siê stosowania w strefach zagro onych wybuchem Ex, o ile wyraÿnie tego nie przewidziano (patrz uwagi dodatkowe). W szczególnych przypadkach przy zastosowaniach gospodarczych zaleca siê u ywanie specjalnych os³on i zabezpieczeñ przed dotkniêciem osób lub udarem. Silniki mog¹ pracowaæ w zakresie temperatur otoczenia od 20 do +40 C oraz do wysokoœci 1000 mnpm. Nale y bezwzglêdnie przestrzegaæ danych zamieszczonych na tabliczce znamionowej. Warunki w miejscu stosowania musz¹ odpowiadaæ parametrom technicznym silnika. Silniki niskonapiêciowe s¹ komponentami do zabudowy w maszynach i urz¹dzeniach w myœl zasad technicznych 9/392/EWG. Wdro enie jest wzbronione a do momentu uzgodnienia produktu koñcowego wg tych zasad (EN ). 3. Transport, sk³adowanie. Zabrania siê u ytkowania silników nosz¹cych œlady uszkodzeñ wynik³ych podczas transportu lub z³ego sk³adowania. Wszelkie zauwa one usterki nale y zg³osiæ do dostawcy. Elementy s³u ¹ce do transportu winny byæ pewnie zamocowane. S¹ one dobrane do wagi silnika i nie wolno ich dodatkowo obci¹ aæ, a w razie potrzeby zastosowaæ odpowiednie, dodatkowe œrodki transportu np. przepusty lin itp. Elementy s³u ¹ce do transportu zdemontowaæ po ustawieniu silnika w miejscu pracy. Przy ponownym transporcie nale y je zamontowaæ. Przy sk³adowaniu silników zwracaæ uwagê, aby by³y przechowywane w miejscu suchym, wolnym od zapylenia i bez wibracji. Uwaga: Przy d³ugotrwa³ym przechowywaniu zmniejsza siê trwa³oœæ smarów w ³o yskach (uwzglêdniæ wskazówki zawarte w instrukcji smarowania). Przed uruchomieniem silnika wykonaæ pomiar opornoœci izolacji uzwojeñ, a jeœli jest za ma³a - przesuszyæ uzwojenie stojana. 4. Ustawienie. W przypadku po³¹czenia sprzêg³em bezpoœrednio zwróciæ uwagê na równoleg³e i wspó³osiowe ustawienie wa³ów urz¹dzeñ oraz pewne mocowanie stóp lub ko³nierza. Unikaæ zbie nych rezonansów mocowania z prêdkoœci¹ obrotow¹ i podwójn¹ czêstotliwoœci¹ sieci. Poruszaj¹c rêk¹ za wa³ silnika sprawdziæ, czy nie wystêpuje ocieranie czêœci silnika. Kierunek obrotów sprawdziæ przy roz³¹czonym sprzêgle. Elementy napêdowe, jak ko³o pasowe, tarcza sprzêg³a zak³adaæ i zdejmowaæ za pomoc¹ odpowiednich narzêdzi (podgrzaæ) oraz przy zdjêtej os³onie napêdu. Nie napinaæ nadmiernie pasków klinowych. Stan wywa enia jest podany na koñcówce wa³u lub na tabliczce znamionowej (H wywa enie z pó³klinem; F wywa enie z pe³nym klinem). Podczas monta u elementów napêdu zwracaæ uwagê na stan wywa enia. Przy wywa eniu pó³klinowym wystaj¹c¹ czêœæ klina obrobiæ. Przy pionowym ustawieniu wa³u silnika zabezpieczyæ wiatrak przed blokad¹ cia³ami sta³ymi. Nie utrudniaæ dop³ywu ch³odnego powietrza do silnika! Typ: 1LA, 1LB, 1LC, 1LD, 1LF, 1LL, 1LN, 1LP, 1LV, 1PB, 1PF, 1PP, 1PQ, 1PR. Wysokoœæ osi 56 do 450 mm wywa enia! 5. Pod³¹czenie elektryczne. Prace instalacyjne mog¹ byæ wykonywane tylko przez uprawniony personel przy nieruchomym silniku oraz od³¹czonym napiêciu. Dotyczy to równie pomocniczych obwodów pr¹dowych (np. ogrzewanie postojowe). Sprawdziæ, czy napiêcie jest od³¹czone! Normy EN (IEC 34-1) podaj¹ dopuszczalne odchylenia od wartoœci nominalnych dla napiêcia i czêstotliwoœci oraz symetrii zasilania. Przekroczenie tych wartoœci powoduje grzanie siê silnika i wywo³uje zak³ócenia elektromagnetyczne. Nale y przestrzegaæ danych na tabliczce znamionowej i na schemacie w skrzynce zacisków. Przy³¹czenie winno byæ wykonane trwale i prawid³owo elektrycznie (bez wystaj¹cych koñców przewodów, luÿnych koñcówek). Wykonaæ prawid³owe pod³¹czenia przewodów zabezpieczaj¹cych. Momenty doci¹gania œrub na listwie zacisków: Gwint M4 M5 M6 M8 M10 Moment [Nm] 0,8-1,2 1,8-2,5 2,7-4 5, Przeœwit pomiêdzy przewodami wzajemnie i do przewodu zeruj¹cego winien wynosiæ min. 5,5 mm (U n = 690 V). W skrzynce zacisków nie wolno zostawiaæ adnych cia³ sta³ych, brudu i wilgoci. Nie u ywane przepusty kabla i sam¹ skrzynkê starannie i szczelnie zamkn¹æ. Dla przeprowadzenia próby ruchowej bez elementów napêdowych nale y zabezpieczyæ wpust. Przed prób¹ ruchow¹ z hamulcem sprawdziæ bezb³êdne dzia³anie hamulców. 6. Praca. Natê enie drgañ v el =3,5 mm/s (P N =15 kw) lub v el =4,5 mm/s (P N =15 kw). W przypadku wyst¹pienia objawów ró nych od normalnej pracy silnika np. podwy szona temperatura, g³oœnoœæ, poziom drgañ niezw³ocznie od³¹czyæ silnik. Usun¹æ przyczynê lub zg³osiæ siê do serwisu lub dostawcy. W przypadku znacznego zapylenia - czêsto i starannie czyœciæ kana³y powietrzne. Istniej¹ce otwory odwadniaj¹ce nale y okresowo otwieraæ! W silnikach bez urz¹dzenia smaruj¹cego wymieniaæ okresowo ³o yska lub smar wg wskazówek producenta (najpóÿniej po 3 latach pracy). o yskowanie wyposa one w urz¹dzenia smaruj¹ce dosmarowywaæ przy pracuj¹cym silniku (przestrzegaæ instrukcji smarowania). Urz¹dzenie ch³odzenia obcego musi byæ w³¹czone gdy silnik pracuje. 7. Informacje koñcowe. Zwracaæ uwagê na informacje odnoœnie wyposa enia dodatkowego. Szczegó³owe instrukcje obs³ugi i konserwacji mog¹ byæ wys³ane na yczenie po podaniu typu i numeru fabrycznego maszyny. 26 GAA - Lobex Sp. z o.o.

27 Turbo Mixer Kwestionariusz doboru mieszadła Zbiornik: Mieszadło: Medium: Napęd: Typ wirnika: Otoczenie: Eksploatacja: Zastosowanie: Przemysł: Instalacja mieszadła: wymiary materiał kształt wysokość napełnienia istniejące ciśnienie w zbiorniku P [bar] pożądany materiał uszczelnienie 1 szybko-, 2 średnio-, 3 wolnoobrotowe nazwa, wzór chemiczny, stężenie minimalna maksymalna temperatura medium T [ºC] ciężar właściwy medium ρ [g/cm 3 ] lepkość przy tej temperaturze [cp] 1 kwasowość; 2 zasadowość ph [ph] 1 szlam; 2 ziarna; 3 grudki; 4 kryształki; 5 inne zanieczyszczenia [mm] silnik elektryczny: 1 normalny, 2 iskrobezpieczny EEx; 3 dochładzany, - podać napięcie [V] pożądane obroty mieszadła [n/min] napęd sprężonym powietrzem o ciśnieniu [bar] przekład. bezstop.: 1 ręczna, 2 elektryczna; 3 falownik; 4 reduktor; 5 sprzęgło elastycz; 6 mocowanie kołnierzowe; 7 wyprowadzenie wału bez silnika 1 w kształcie śruby okrętowej; 2 talerzowy; 3 koszowy; 4 krzyżowy; 5 kotwicowy; 6 kratownicowy; łopatki: 7 skośne, 8 z ostrogami, 9 zębate ilość łopatek kąt nachylenia łopatek [ ] temperatura otoczenia min max [ºC] opary: 1 wybuchowe, 2 żrące; 3 wilgoć; 4 zapylenie; ograniczenia: 5 wymiarów, 6 ciężaru pompy praca: 1 ciągła, 2 przerywana, 3 ilość włączeń/godz.; obciążenie: 4 dobowe, 5 tygodniowe, 6 miesięczne, 7 roczne - [godz/...] 1 neutralizacja; 2 homogenizacja; 3 inne 1 chemiczny; 2 spożywczy; 3 farmaceutyczny; 4 wymagany atest higieniczny zatapialne: 1 na mokro, 2 na sucho ; 3 stacjonarne; 4 ręczne; 5 na stoliku; 6 na zbiorniku, 7 in-line; 8 przewoźne; 9 przenośne; higieniczne Szkic sytuacyjny instalacji na odwrocie Firma:... Osoba odpowiedzialna/stanowisko... Adres: Telefon, fax:... GAA - Lobex Sp. z o.o. 27
