1 Rodzaje rozwiązań lekkich regałów integracyjnych opartych na regale magazynowym systemu Mini-Rack 50 55x40

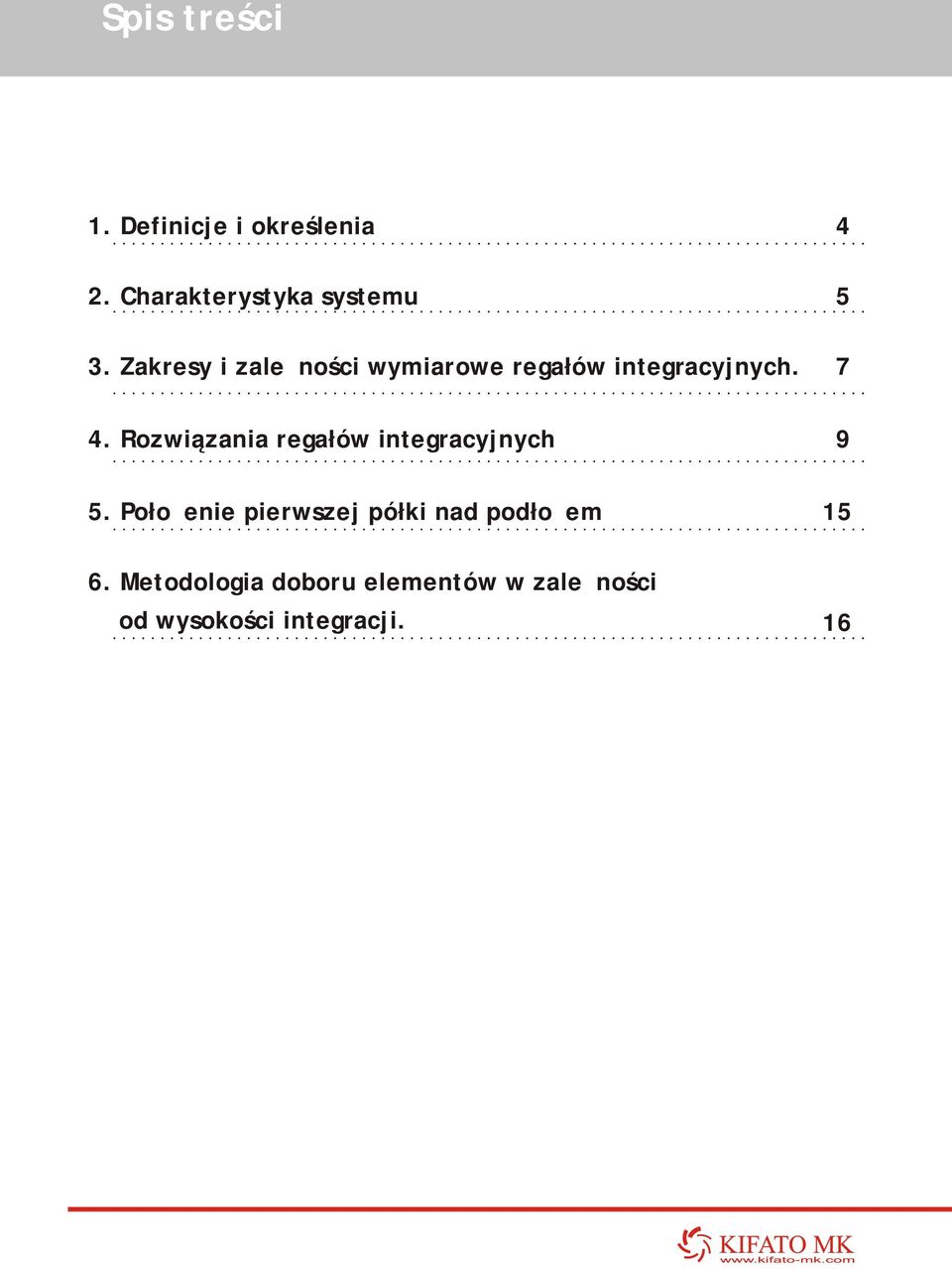

3 Spis treści 1. Definicje i określenia 4 2. Charakterystyka systemu 5 3. Zakresy i zależności wymiarowe regałów integracyjnych Rozwiązania regałów integracyjnych 9 5. Położenie pierwszej półki nad podłożem Metodologia doboru elementów w zależności od wysokości integracji

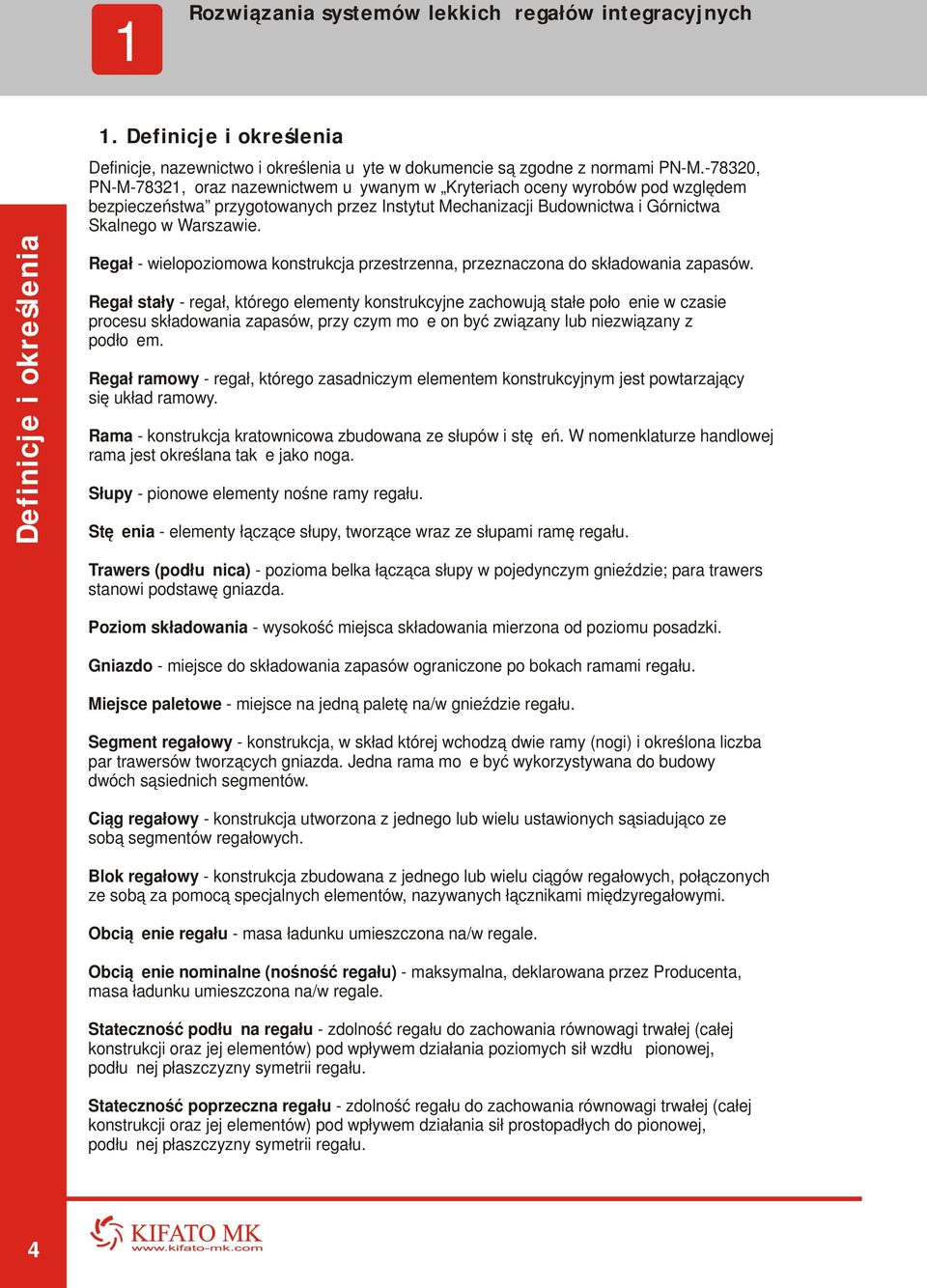

4 1 Rozwiązania systemów lekkich regałów integracyjnych Definicje i określenia 1. Definicje i określenia Definicje, nazewnictwo i określenia użyte w dokumencie są zgodne z normami PN-M , PN-M-78321, oraz nazewnictwem używanym w Kryteriach oceny wyrobów pod względem bezpieczeństwa przygotowanych przez Instytut Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Regał - wielopoziomowa konstrukcja przestrzenna, przeznaczona do składowania zapasów. Regał stały - regał, którego elementy konstrukcyjne zachowują stałe położenie w czasie procesu składowania zapasów, przy czym może on być związany lub niezwiązany z podłożem. Regał ramowy - regał, którego zasadniczym elementem konstrukcyjnym jest powtarzający się układ ramowy. Rama - konstrukcja kratownicowa zbudowana ze słupów i stężeń. W nomenklaturze handlowej rama jest określana także jako noga. Słupy - pionowe elementy nośne ramy regału. Stężenia - elementy łączące słupy, tworzące wraz ze słupami ramę regału. Trawers (podłużnica) - pozioma belka łącząca słupy w pojedynczym gnieździe; para trawers stanowi podstawę gniazda. Poziom składowania - wysokość miejsca składowania mierzona od poziomu posadzki. Gniazdo - miejsce do składowania zapasów ograniczone po bokach ramami regału. Miejsce paletowe - miejsce na jedną paletę na/w gnieździe regału. Segment regałowy - konstrukcja, w skład której wchodzą dwie ramy (nogi) i określona liczba par trawersów tworzących gniazda. Jedna rama może być wykorzystywana do budowy dwóch sąsiednich segmentów. Ciąg regałowy - konstrukcja utworzona z jednego lub wielu ustawionych sąsiadująco ze sobą segmentów regałowych. Blok regałowy - konstrukcja zbudowana z jednego lub wielu ciągów regałowych, połączonych ze sobą za pomocą specjalnych elementów, nazywanych łącznikami międzyregałowymi. Obciążenie regału - masa ładunku umieszczona na/w regale. Obciążenie nominalne (nośność regału) - maksymalna, deklarowana przez Producenta, masa ładunku umieszczona na/w regale. Stateczność podłużna regału - zdolność regału do zachowania równowagi trwałej (całej konstrukcji oraz jej elementów) pod wpływem działania poziomych sił wzdłuż pionowej, podłużnej płaszczyzny symetrii regału. Stateczność poprzeczna regału - zdolność regału do zachowania równowagi trwałej (całej konstrukcji oraz jej elementów) pod wpływem działania sił prostopadłych do pionowej, podłużnej płaszczyzny symetrii regału. 51 4

Regał - wielopoziomowa konstrukcja przestrzenna, przeznaczona do składowania zapasów.

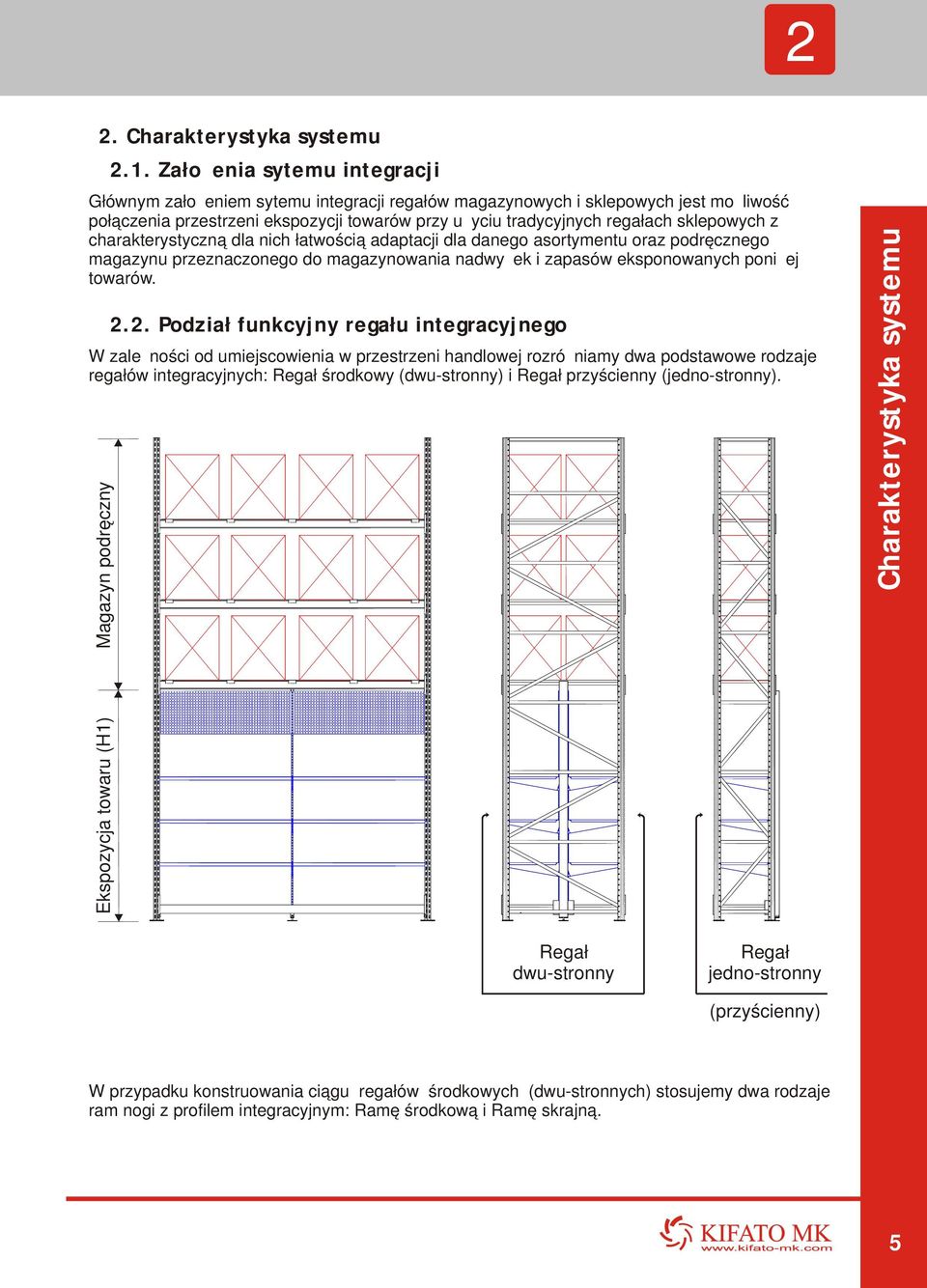

5 2 2. Charakterystyka systemu 2.1. Założenia sytemu integracji Głównym założeniem sytemu integracji regałów magazynowych i sklepowych jest możliwość połączenia przestrzeni ekspozycji towarów przy użyciu tradycyjnych regałach sklepowych z charakterystyczną dla nich łatwością adaptacji dla danego asortymentu oraz podręcznego magazynu przeznaczonego do magazynowania nadwyżek i zapasów eksponowanych poniżej towarów Podział funkcyjny regału integracyjnego W zależności od umiejscowienia w przestrzeni handlowej rozróżniamy dwa podstawowe rodzaje regałów integracyjnych: Regał środkowy (dwu-stronny) i Regał przyścienny (jedno-stronny). Ekspozycja towaru (H1) Magazyn podręczny Charakterystyka systemu Regał dwu-stronny Regał jedno-stronny (przyścienny) W przypadku konstruowania ciągu regałów środkowych (dwu-stronnych) stosujemy dwa rodzaje ram nogi z profilem integracyjnym: Ramę środkową i Ramę skrajną. 51 5

sklepowych z charakterystyczną dla nich łatwością adaptacji dla danego asortymentu oraz podręcznego magazynu przeznaczonego do magazynowania nadwyżek i zapasów eksponowanych poniżej towarów. 2.

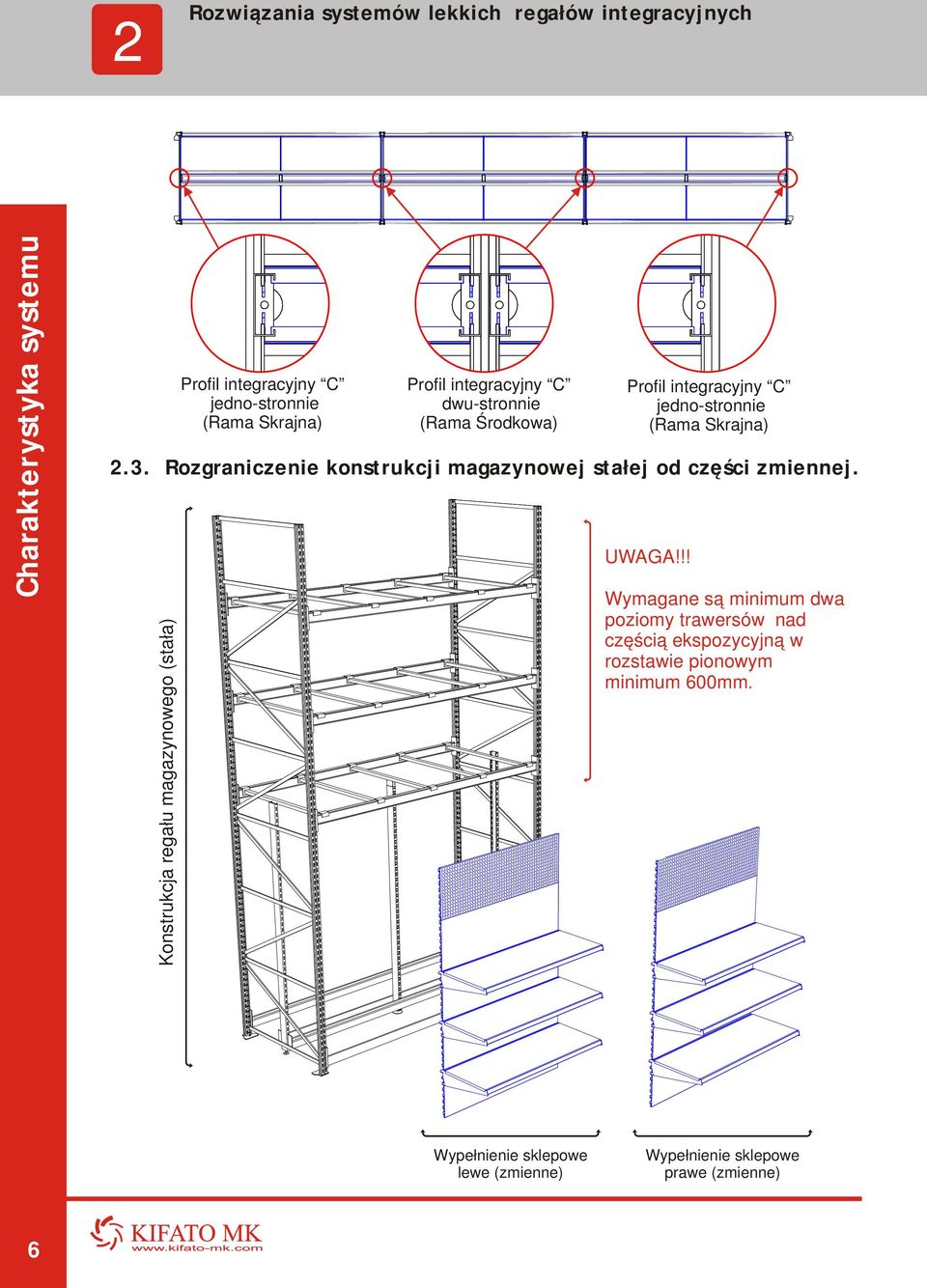

6 2 Rozwiązania systemów lekkich regałów integracyjnych Charakterystyka systemu 2.3. Rozgraniczenie konstrukcji magazynowej stałej od części zmiennej. Konstrukcja regału magazynowego (stała) Profil integracyjny C jedno-stronnie (Rama Skrajna) Profil integracyjny C dwu-stronnie (Rama Środkowa) Profil integracyjny C jedno-stronnie (Rama Skrajna) UWAGA!!! Wymagane są minimum dwa poziomy trawersów nad częścią ekspozycyjną w rozstawie pionowym minimum 600mm. Wypełnienie sklepowe lewe (zmienne) Wypełnienie sklepowe prawe (zmienne) 6

Konstrukcja regału magazynowego (stała) Profil integracyjny C jedno-stronnie (Rama Skrajna) Profil integracyjny C dwu-stronnie (Rama

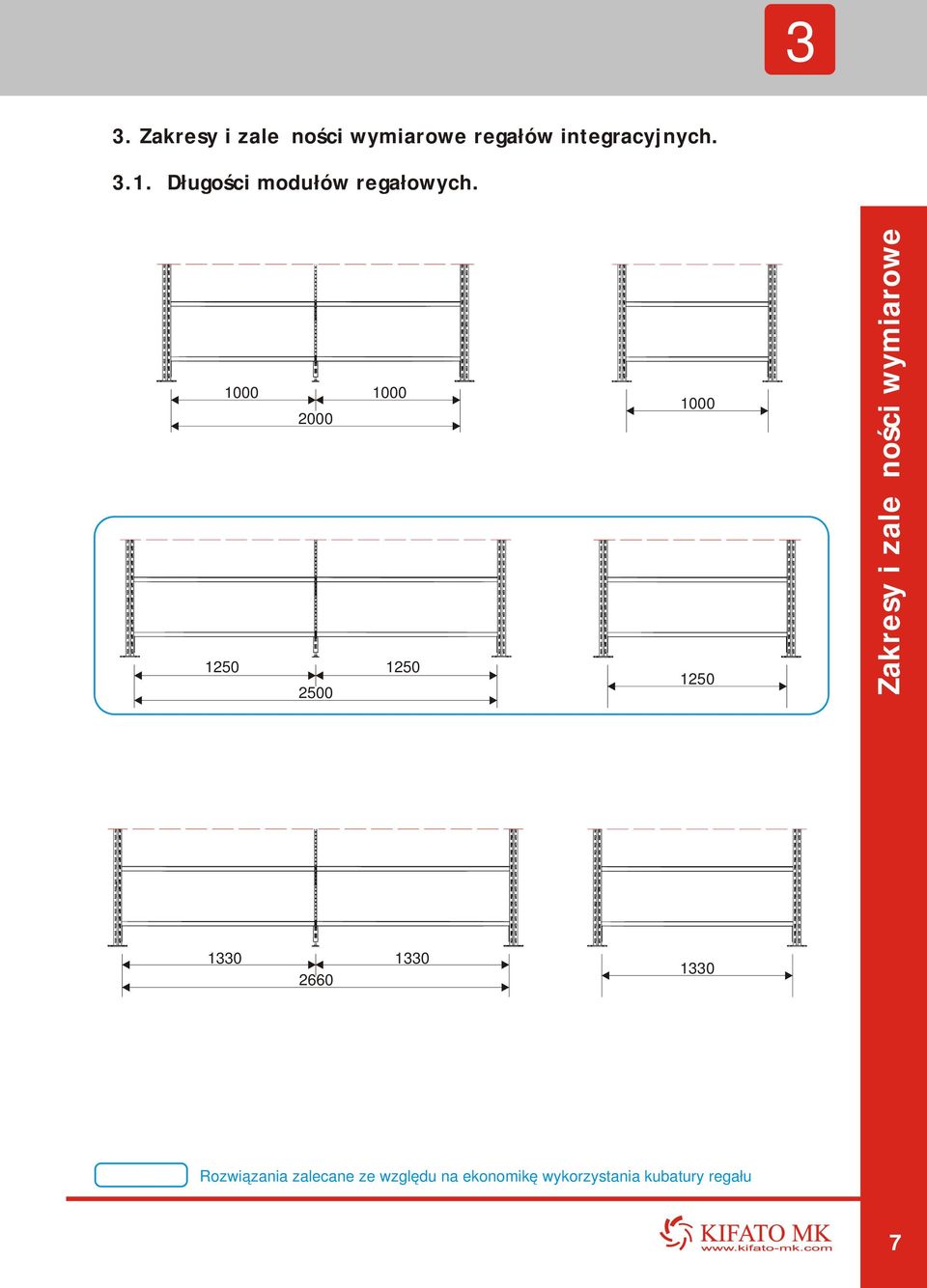

7 3 3. Zakresy i zależności wymiarowe regałów integracyjnych Długości modułów regałowych Zakresy i zależności wymiarowe Rozwiązania zalecane ze względu na ekonomikę wykorzystania kubatury regału 7

1000 1000 2000 1250 1250 2500 1000 1250 Zakresy i zależności

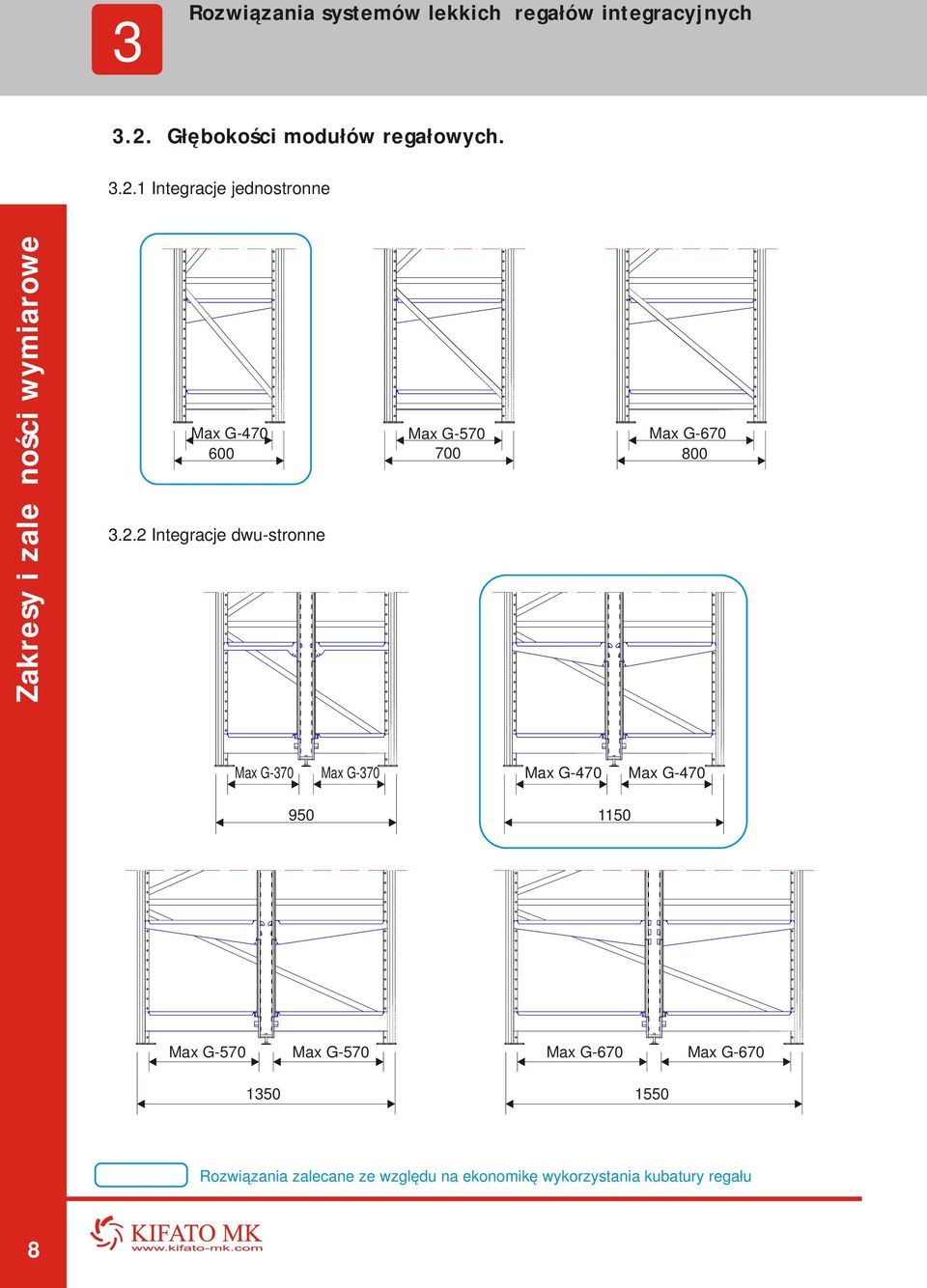

8 3 Rozwiązania systemów lekkich regałów integracyjnych 3.2. Głębokości modułów regałowych Integracje jednostronne 8Zakresy i zależności wymiarowe Max G-470 Max G-570 Max G Integracje dwu-stronne Max G Max G-370 Max G-470 Max G Max G-570 Max G-570 Max G-670 Max G Rozwiązania zalecane ze względu na ekonomikę wykorzystania kubatury regału

1 Integracje jednostronne 8Zakresy i zależności wymiarowe Max G-470 Max G-570 Max G-670 600 700

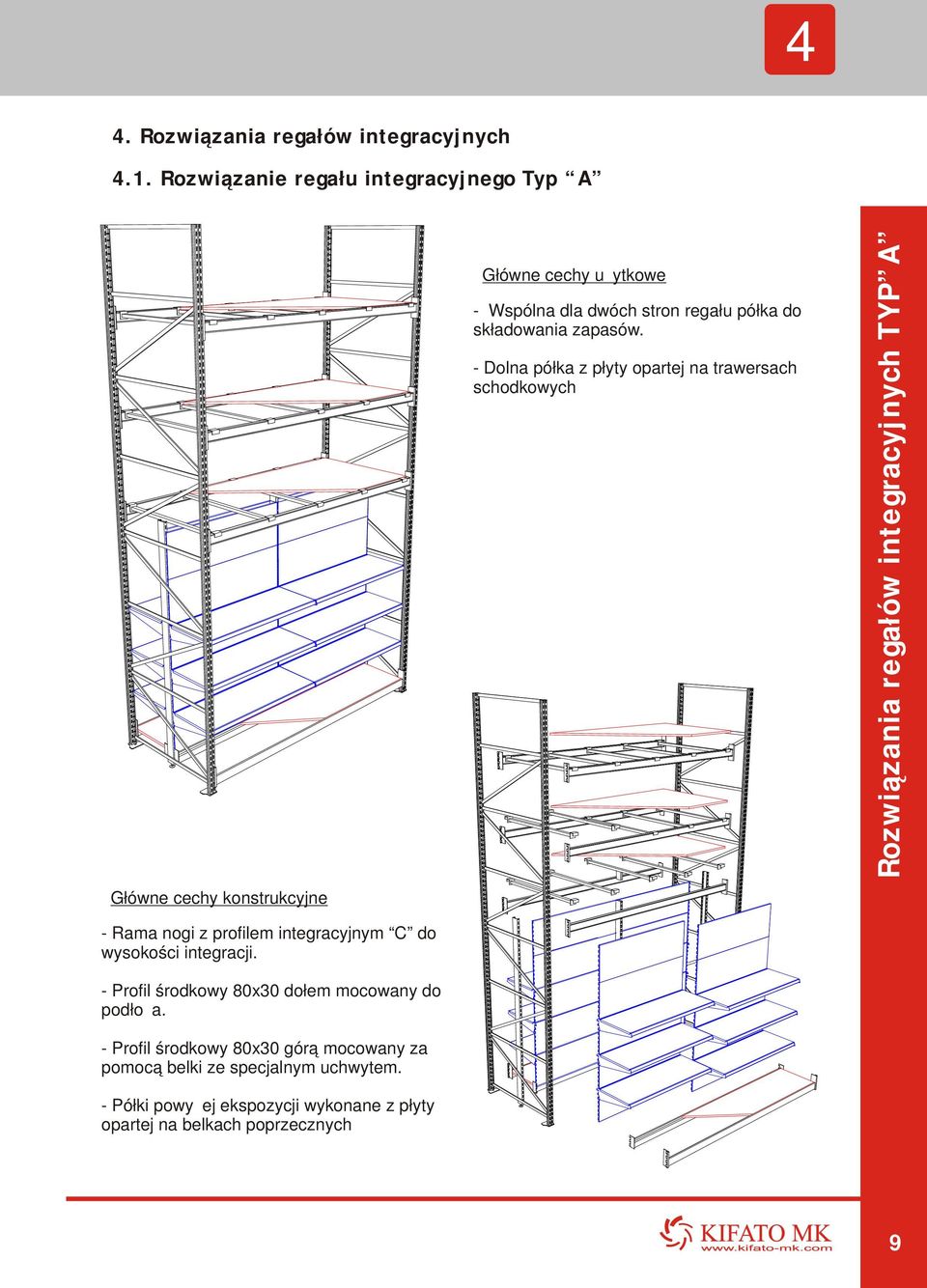

9 4 4. Rozwiązania regałów integracyjnych 4.1. Rozwiązanie regału integracyjnego Typ A Główne cechy konstrukcyjne Główne cechy użytkowe - Wspólna dla dwóch stron regału półka do składowania zapasów. - Dolna półka z płyty opartej na trawersach schodkowych Rozwiązania regałów integracyjnych TYP A - Rama nogi z profilem integracyjnym C do wysokości integracji. - Profil środkowy 80x30 dołem mocowany do podłoża. - Profil środkowy 80x30 górą mocowany za pomocą belki ze specjalnym uchwytem. - Półki powyżej ekspozycji wykonane z płyty opartej na belkach poprzecznych 9

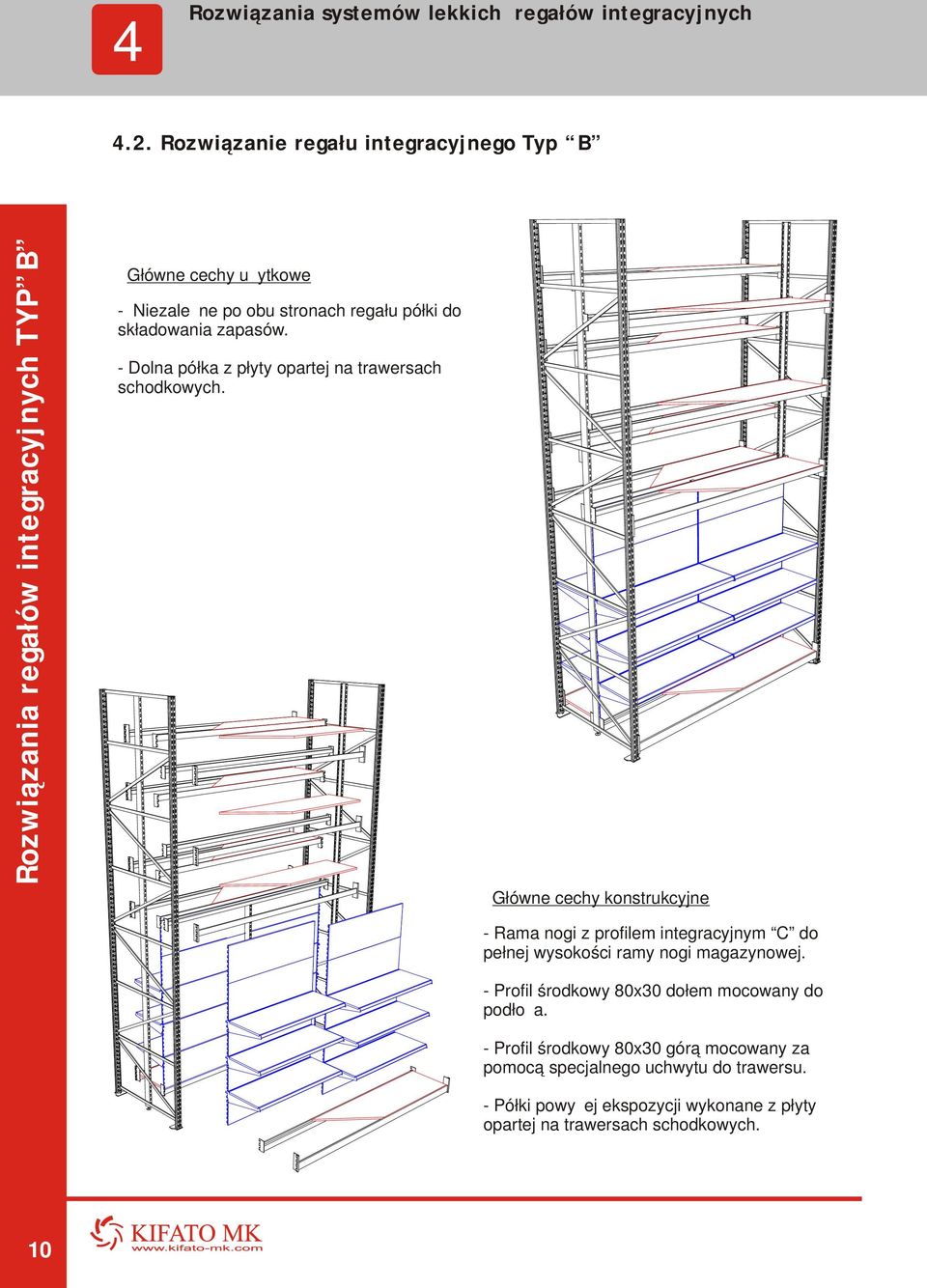

10 4 Rozwiązania systemów lekkich regałów integracyjnych 4.2. Rozwiązanie regału integracyjnego Typ B Rozwiązania regałów integracyjnych TYP B Główne cechy użytkowe - Niezależne po obu stronach regału półki do składowania zapasów. - Dolna półka z płyty opartej na trawersach schodkowych. Główne cechy konstrukcyjne - Rama nogi z profilem integracyjnym C do pełnej wysokości ramy nogi magazynowej. - Profil środkowy 80x30 dołem mocowany do podłoża. - Profil środkowy 80x30 górą mocowany za pomocą specjalnego uchwytu do trawersu. - Półki powyżej ekspozycji wykonane z płyty opartej na trawersach schodkowych. 10

składowania zapasów. - Dolna półka z płyty opartej na trawersach schodkowych.

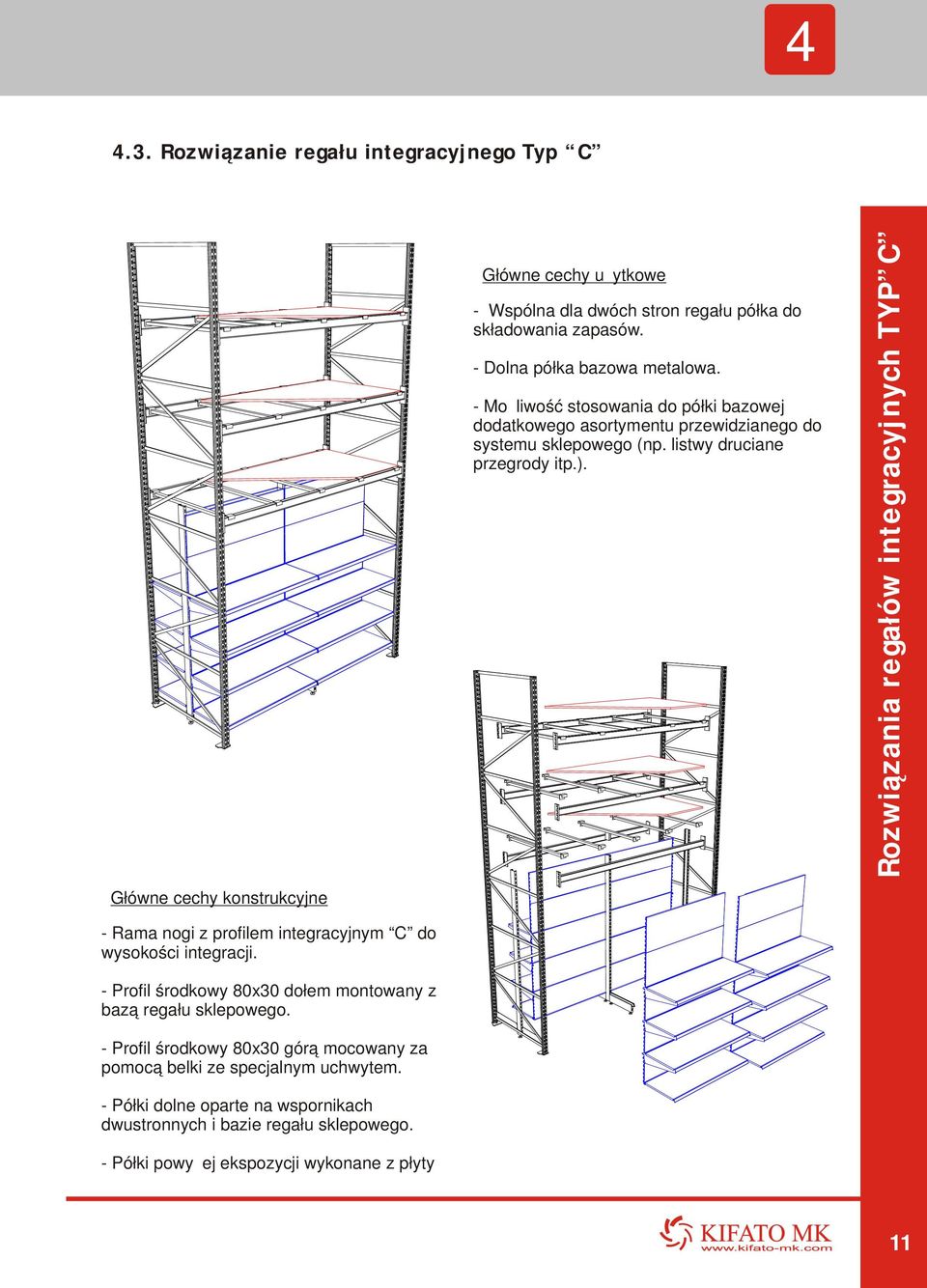

11 Rozwiązanie regału integracyjnego Typ C Główne cechy użytkowe - Wspólna dla dwóch stron regału półka do składowania zapasów. - Dolna półka bazowa metalowa. - Możliwość stosowania do półki bazowej dodatkowego asortymentu przewidzianego do systemu sklepowego (np. listwy druciane przegrody itp.). Rozwiązania regałów integracyjnych TYP C Główne cechy konstrukcyjne - Rama nogi z profilem integracyjnym C do wysokości integracji. - Profil środkowy 80x30 dołem montowany z bazą regału sklepowego. - Profil środkowy 80x30 górą mocowany za pomocą belki ze specjalnym uchwytem. - Półki dolne oparte na wspornikach dwustronnych i bazie regału sklepowego. - Półki powyżej ekspozycji wykonane z płyty 11

Rozwiązania regałów integracyjnych TYP C Główne cechy konstrukcyjne - Rama nogi z profilem integracyjnym C do wysokości integracji.

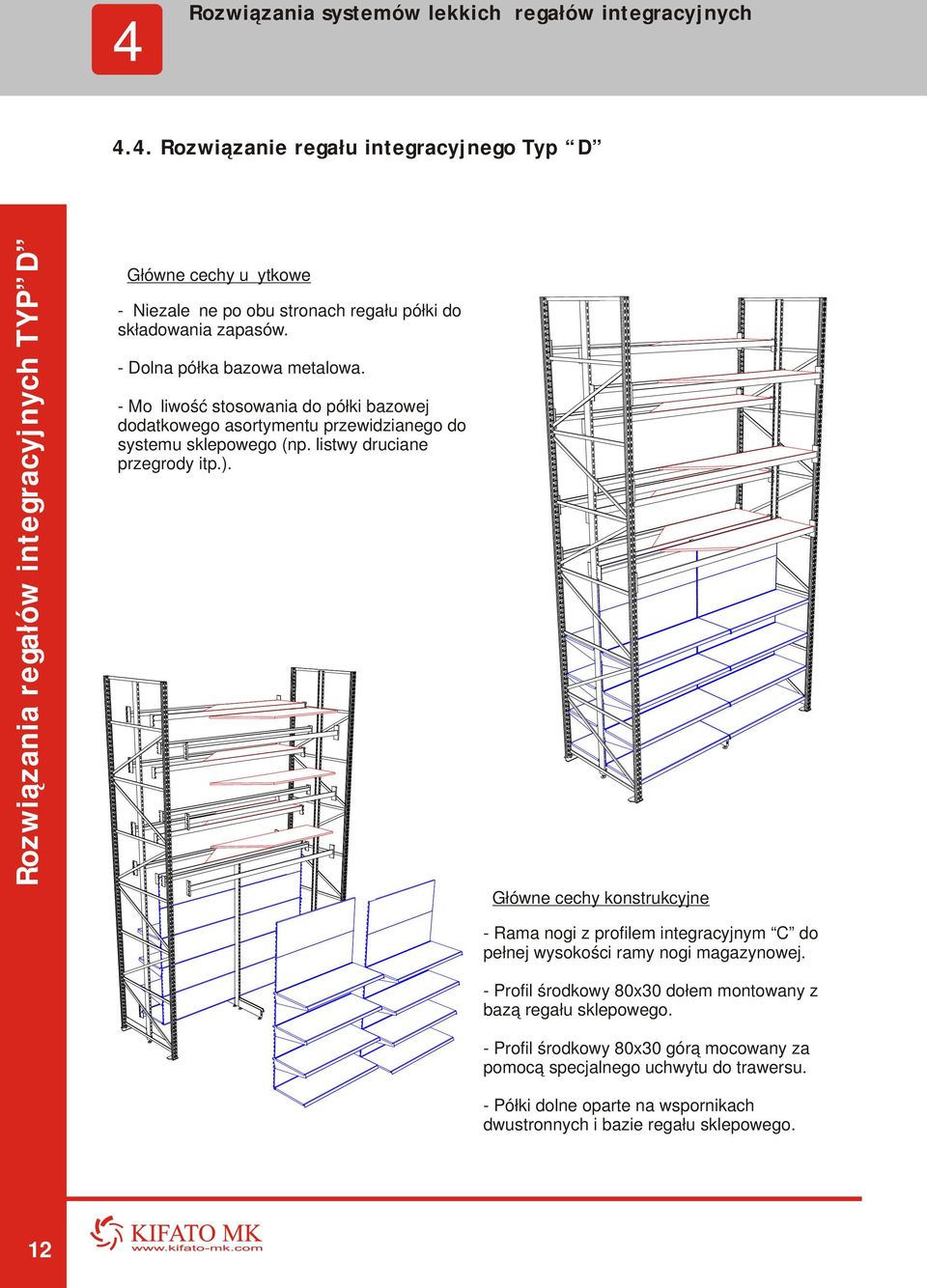

12 4 Rozwiązania systemów lekkich regałów integracyjnych 4.4. Rozwiązanie regału integracyjnego Typ D Rozwiązania regałów integracyjnych TYP D Główne cechy użytkowe - Niezależne po obu stronach regału półki do składowania zapasów. - Dolna półka bazowa metalowa. - Możliwość stosowania do półki bazowej dodatkowego asortymentu przewidzianego do systemu sklepowego (np. listwy druciane przegrody itp.). Główne cechy konstrukcyjne - Rama nogi z profilem integracyjnym C do pełnej wysokości ramy nogi magazynowej. - Profil środkowy 80x30 dołem montowany z bazą regału sklepowego. - Profil środkowy 80x30 górą mocowany za pomocą specjalnego uchwytu do trawersu. - Półki dolne oparte na wspornikach dwustronnych i bazie regału sklepowego. 12

Główne cechy konstrukcyjne - Rama nogi z profilem integracyjnym C do pełnej wysokości ramy nogi magazynowej. - Profil środkowy 80x30 dołem montowany z bazą regału sklepowego.

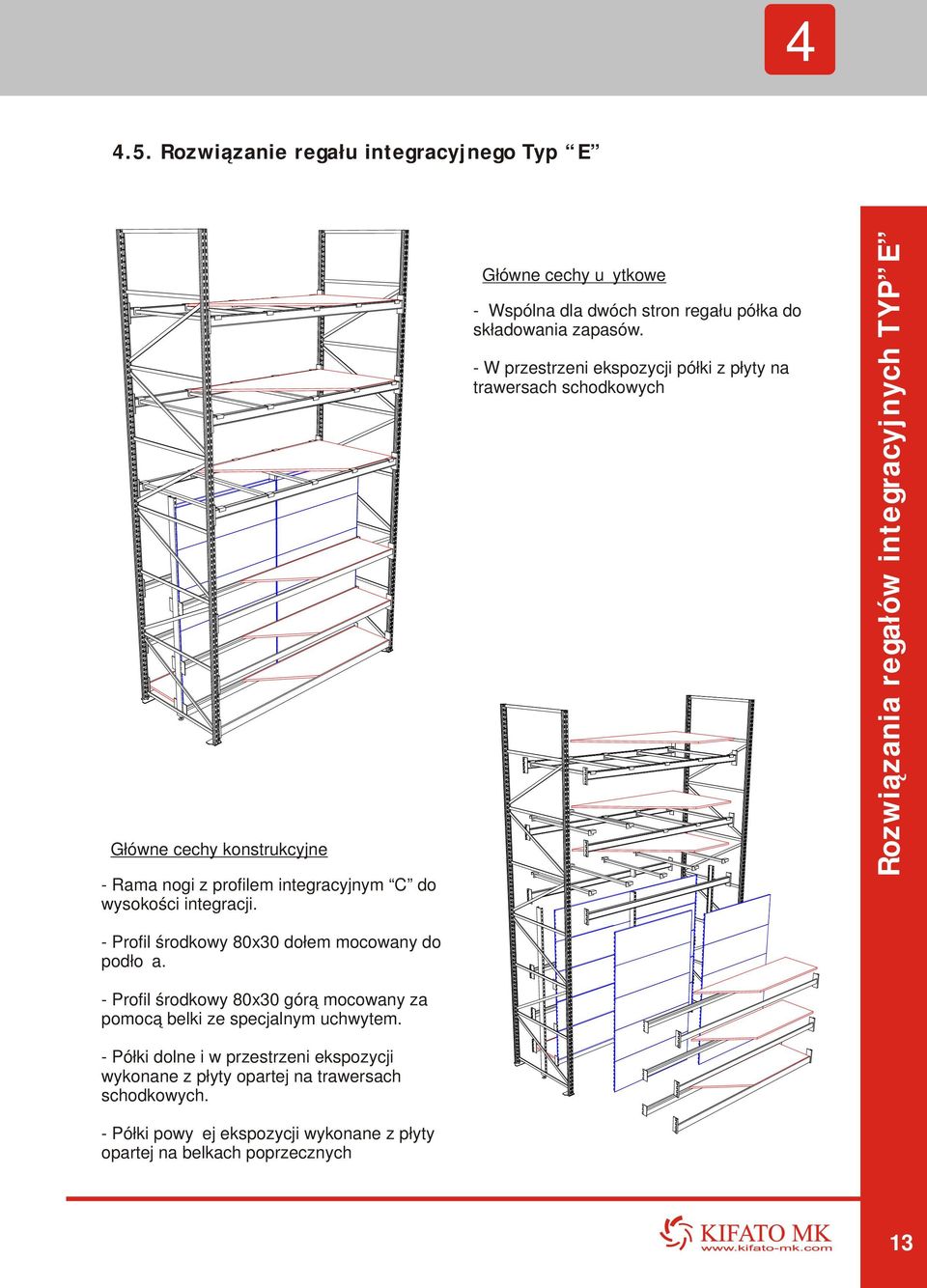

13 Rozwiązanie regału integracyjnego Typ E Główne cechy konstrukcyjne - Rama nogi z profilem integracyjnym C do wysokości integracji. Główne cechy użytkowe - Wspólna dla dwóch stron regału półka do składowania zapasów. - W przestrzeni ekspozycji półki z płyty na trawersach schodkowych Rozwiązania regałów integracyjnych TYP E - Profil środkowy 80x30 dołem mocowany do podłoża. - Profil środkowy 80x30 górą mocowany za pomocą belki ze specjalnym uchwytem. - Półki dolne i w przestrzeni ekspozycji wykonane z płyty opartej na trawersach schodkowych. - Półki powyżej ekspozycji wykonane z płyty opartej na belkach poprzecznych 13

- W przestrzeni ekspozycji półki z płyty na trawersach schodkowych Rozwiązania regałów integracyjnych TYP E - Profil środkowy 80x30 dołem mocowany do podłoża.

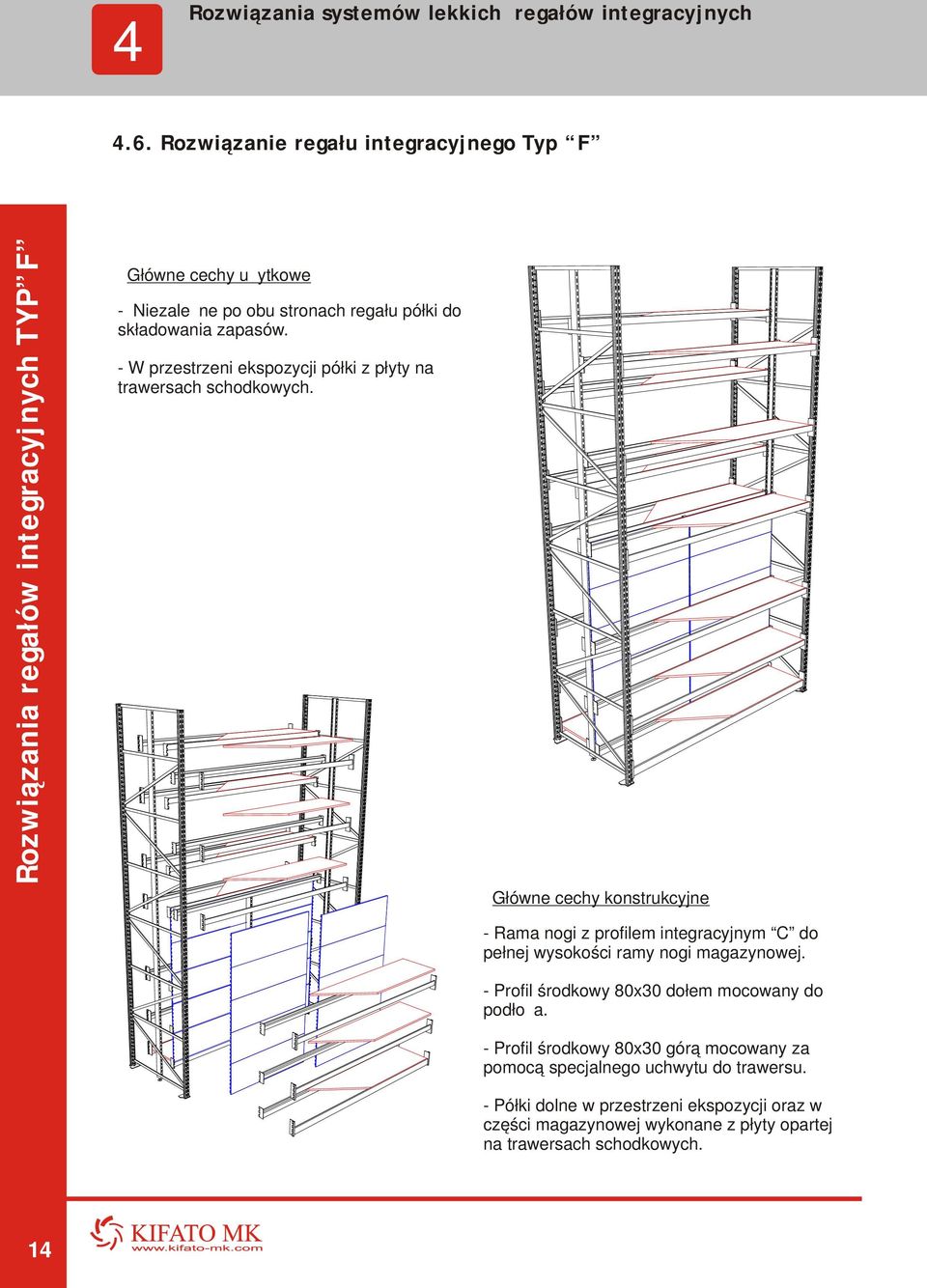

14 4 Rozwiązania systemów lekkich regałów integracyjnych 4.6. Rozwiązanie regału integracyjnego Typ F Rozwiązania regałów integracyjnych TYP F Główne cechy użytkowe - Niezależne po obu stronach regału półki do składowania zapasów. - W przestrzeni ekspozycji półki z płyty na trawersach schodkowych. Główne cechy konstrukcyjne - Rama nogi z profilem integracyjnym C do pełnej wysokości ramy nogi magazynowej. - Profil środkowy 80x30 dołem mocowany do podłoża. - Profil środkowy 80x30 górą mocowany za pomocą specjalnego uchwytu do trawersu. - Półki dolne w przestrzeni ekspozycji oraz w części magazynowej wykonane z płyty opartej na trawersach schodkowych. 14

zapasów. - W przestrzeni ekspozycji półki z płyty na trawersach schodkowych.

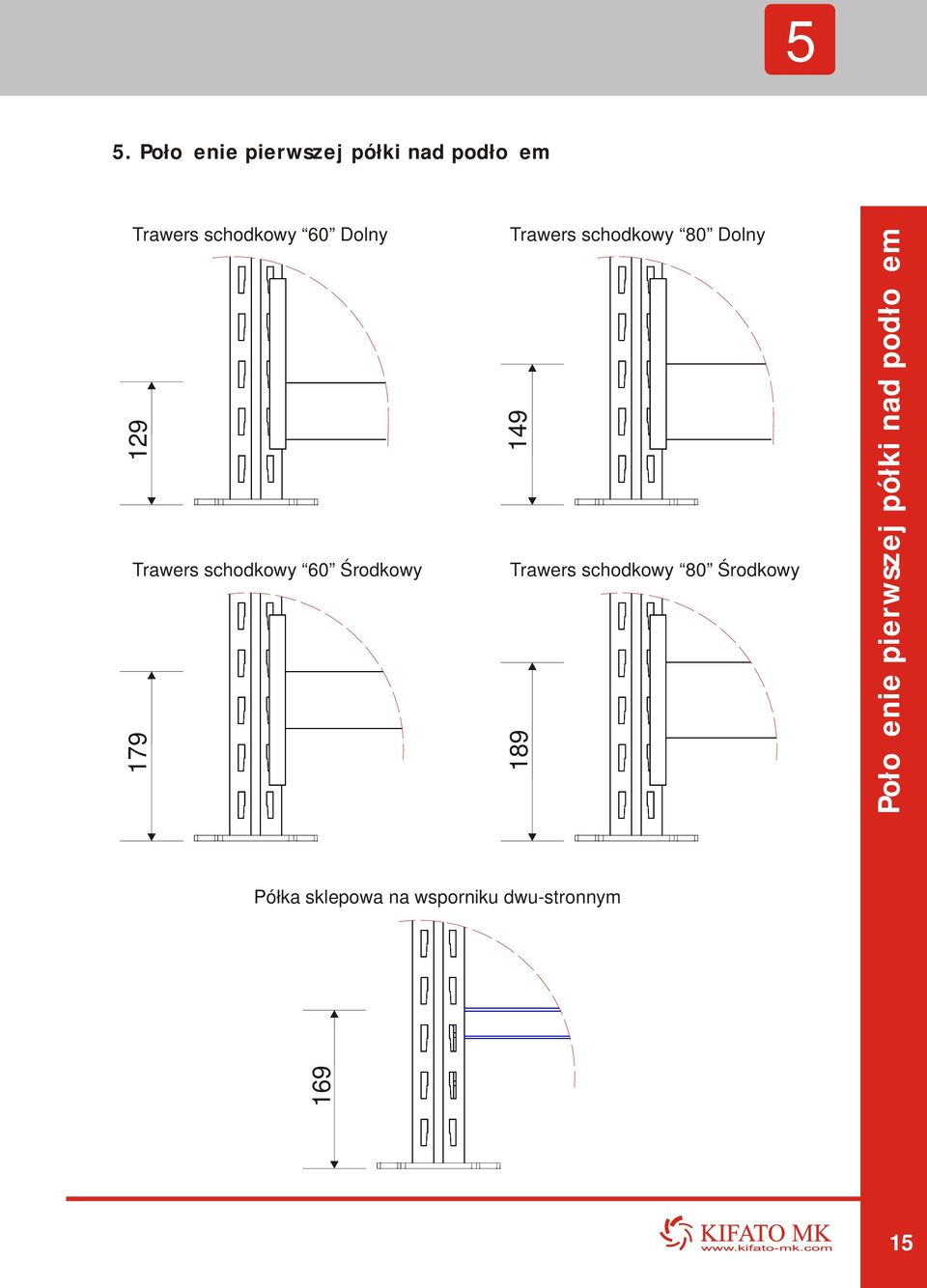

15 5 5. Położenie pierwszej półki nad podłożem Trawers schodkowy 60 Dolny 129 Trawers schodkowy 60 Środkowy 179 Trawers schodkowy 80 Dolny Położenie pierwszej półki nad podłożem Trawers schodkowy 80 Środkowy 189 Półka sklepowa na wsporniku dwu-stronnym 15

Dolny 169 149 Położenie pierwszej półki nad podłożem Trawers

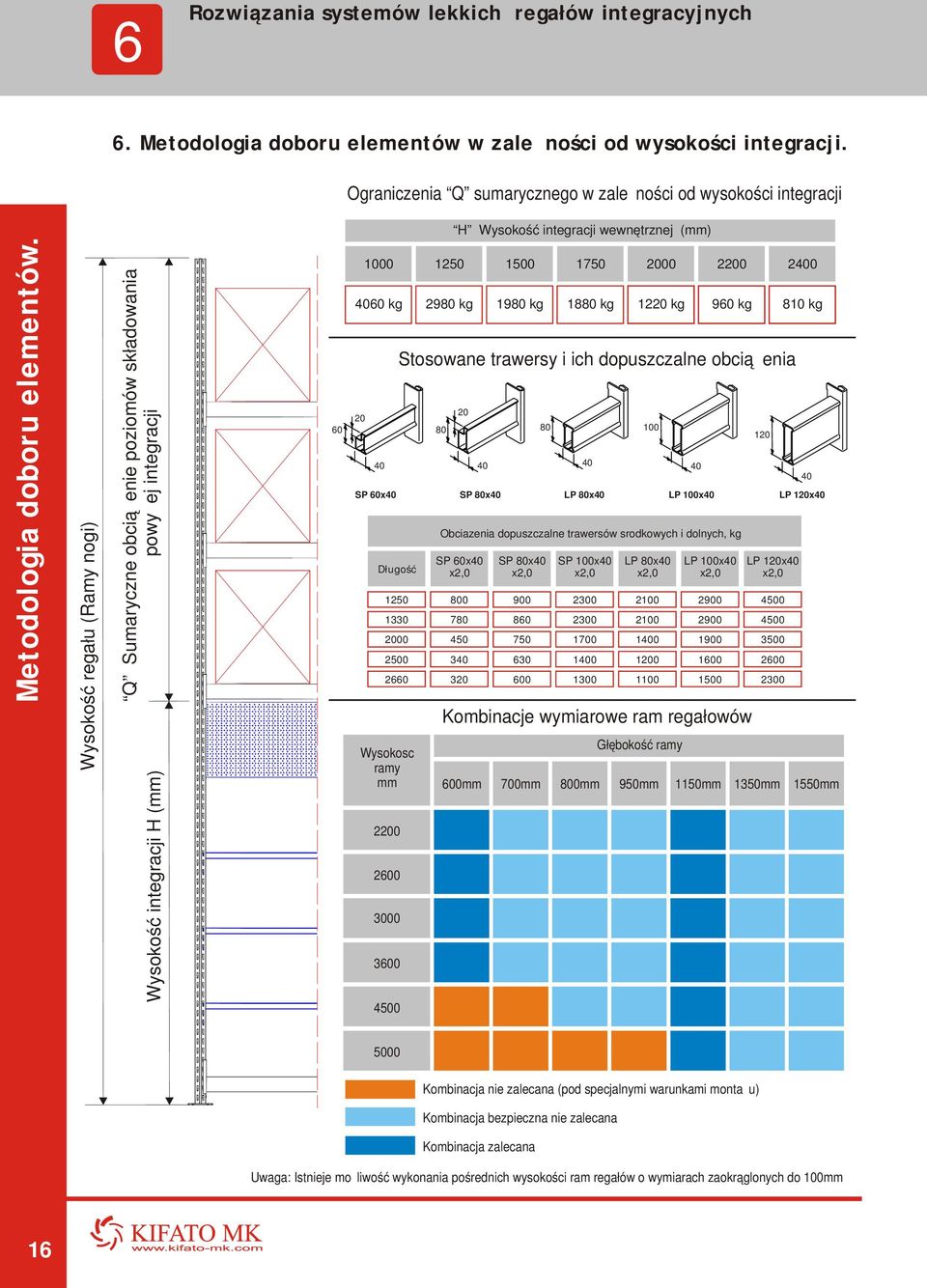

16 6 Rozwiązania systemów lekkich regałów integracyjnych 6. Metodologia doboru elementów w zależności od wysokości integracji. Ograniczenia Q sumarycznego w zależności od wysokości integracji H Wysokość integracji wewnętrznej (mm) Metodologia doboru elementów. Wysokość regału (Ramy nogi) Q Sumaryczne obciążenie poziomów składowania powyżej integracji Wysokość integracji H (mm) kg 2980 kg 1980 kg 1880 kg 1220 kg SP 60x40 Długość 960 kg Obciazenia dopuszczalne trawersów srodkowych i dolnych, kg SP 60х40 x2,0 SP 80х40 x2,0 SP 100х40 x2,0 LP 80х40 x2,0 LP 100х40 x2,0 LP 120х40 x2, Wysokosc ramy mm Stosowane trawersy i ich dopuszczalne obciążenia Kombinacje wymiarowe ram regałowów 600mm 40 SP 80x Głębokość ramy 810 kg LP 80x40 LP 100x40 LP 120x40 700mm 800mm 950mm 1150mm 1350mm 1550mm Kombinacja nie zalecana (pod specjalnymi warunkami montażu) Kombinacja bezpieczna nie zalecana Kombinacja zalecana Uwaga: Istnieje możliwość wykonania pośrednich wysokości ram regałów o wymiarach zaokrąglonych do 100mm 16

Wysokość regału (Ramy nogi) Q Sumaryczne obciążenie poziomów składowania powyżej integracji Wysokość integracji H (mm) 60 1000 1250 1500 1750 2000 2000 2200 2000 2400 4060 kg 2980 kg 1980 kg 1880 kg
