1 P E R S P E K T Y W A P R A C O W N I A P R O J E K T O W A S. C KRAKÓW, UL. SALWATORSKA 14/102, TEL , NIP , REGON: BIURO@PERSPEKTYWA-KRAKOW.PL ODDZIAŁ: P O Z N A Ń, UL. Z I E L O N A 8, TEL./FAX LISTOPAD 2008 PROJEKT WYKONAWCZY TEMAT: PROJEKT PRZEBUDOWY BUDYNKU INTERNATU ZESPOŁU SZKÓŁ IM. A. WODZICZKI W MOSINIE Z PRZYSTOSOWANIEM DLA UCZNIOW NIEPEŁNOSPRAWNYCH Z ROZBUDOWĄ BUDYNKU INTERNATU O WINDĘ OSOBOWĄ I PRZEBUDOWY WRAZ ZE ZMIANĄ SPOSOBU UśYTKOWANIA CZĘŚCI BUDYNKU NA ZESPÓŁ REWALIDACJI. LOKALIZACJA: Mosina, ul. Topolowa 2, Działka nr ewid. 1206/3, 1207/1, 1208/1, 1209/1. INWESTOR: Powiat Poznański w Poznaniu Poznań, ul. Jackowskiego 18. INSTALACJE SANITARNE WOD.-KAN. PROJEKTANT mgr inŝ. Włodzimierz Grzegorczyk Upr. 23/76/Pw SPRAWDZAJĄCY mgr inŝ. Mirosława Rybarczyk Upr. 290/74/Pm

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Dane ogólne 1.1 Inwestor 1.2 Podstawa opracowania 1.3 Zakres projektu 1.4 Materiały wyjściowe do opracowania 2. Opis rozwiązania projektowego 2.1 Sieć kanalizacji deszczowej 2.2 Instalacje wewnętrzne wody zimnej, ciepłej i cyrkulacyjnej (Budynek Internatu) 2.3 Instalacje wewnętrzne kanalizacji sanitarnej (Budynek Internatu) 2.4 Instalacje wewnętrzne wody zimnej, ciepłej i cyrkulacyjnej (Budynek Rewalidacji) 2.5 Instalacje wewnętrzne kanalizacji sanitarnej (Budynek Rewalidacji) 3. Uwagi ogólne

3 II. CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny 1: Rzut parteru (internat) 1: Rzut I piętra (Internat) 1: Rzut II piętra (Internat) 1: Rzut III pietra (Internat) 1: Rzut piwnic (Rewalidacja) 1:50 7. Profile sieci kanalizacji deszczowej 1:100/ Aksonometria wody zimnej ciepłej i cyrkulacyjnej (Internat) 1: Rozwinięcia kanalizacji sanitarnej (Internat) cz.1 1: Rozwinięcia kanalizacji sanitarnej (Internat) cz.2 1: Aksonometria wody zimnej ciepłej i cyrkulacyjnej (Rewalidacja) 1: Rozwinięcia kanalizacji sanitarnej (Rewalidacja) 1:50

4 I. CZĘŚĆ OPISOWA 1. Dane ogólne 1.1 Inwestor Inwestorem niniejszego przedsięwzięcia jest Powiat Poznański w Poznaniu ul. Jackowskiego Podstawa opracowania Podstawę opracowania stanowi zlecenie Inwestora dla PERSPEKTYWA PRACOWNIA PROJEKTOWA S.C. w Krakowie ul. Salwatorska 14/ Zakres projektu Zakresem niniejszego projektu objęto Projekt Wykonawczy instalacji wod-kan w przebudowywanym budynku Internatu Zespołu Szkół im. Wodziczki w Mosinie oraz przebudowywanej części budynku na Zespół Rewalidacji (Budynek Stołówki i Łącznik z kotłownią). 1.4 Materiały wyjściowe do opracowania - Podkłady architektoniczne - Projekt drogowy - Projekt budowlany - Wizje lokalne - Program funkcjonalno-uŝytkowy zadania - Uzgodnienia z inwestorem - Materiały archiwalne

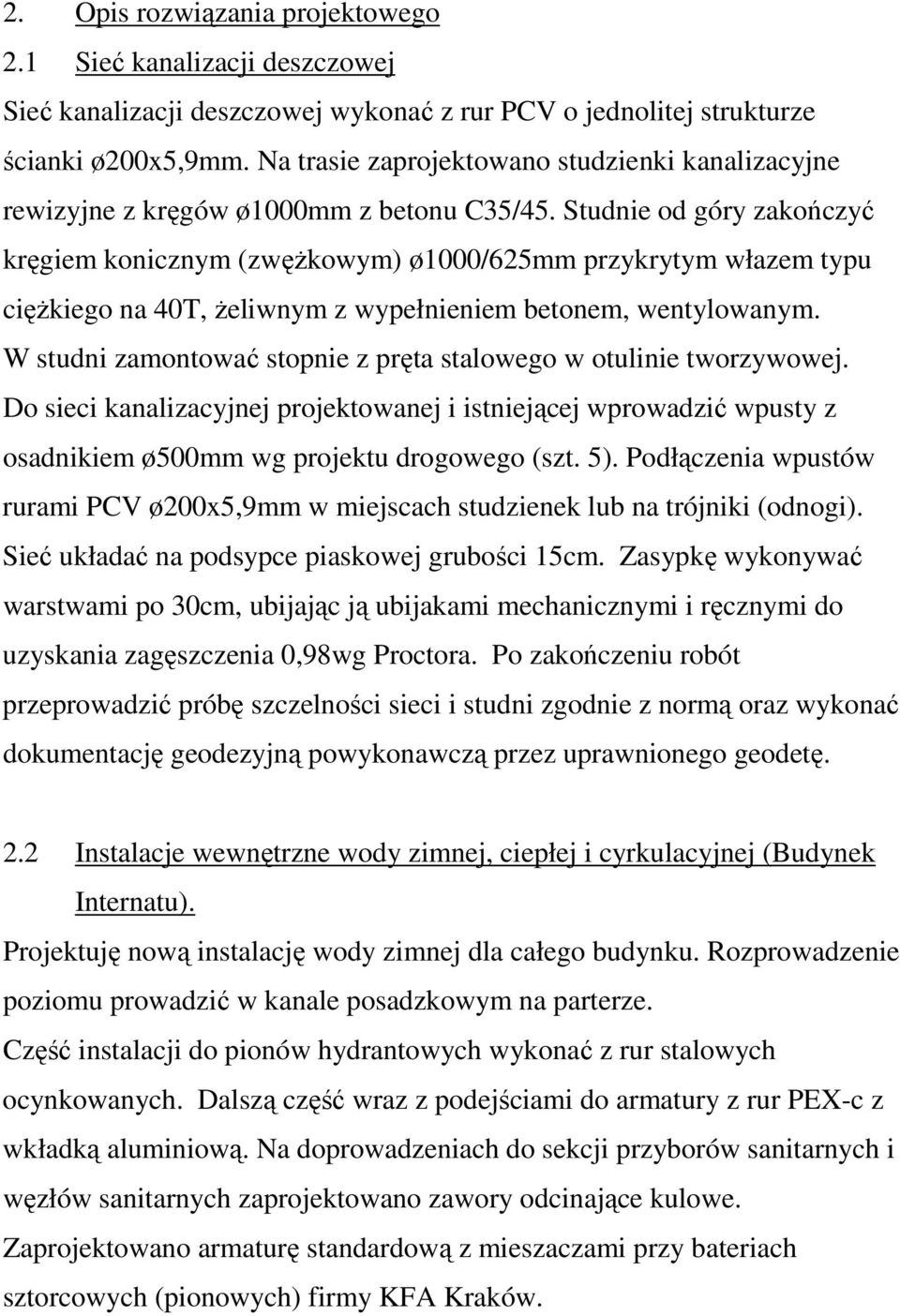

5 2. Opis rozwiązania projektowego 2.1 Sieć kanalizacji deszczowej Sieć kanalizacji deszczowej wykonać z rur PCV o jednolitej strukturze ścianki ø200x5,9mm. Na trasie zaprojektowano studzienki kanalizacyjne rewizyjne z kręgów ø1000mm z betonu C35/45. Studnie od góry zakończyć kręgiem konicznym (zwęŝkowym) ø1000/625mm przykrytym włazem typu cięŝkiego na 40T, Ŝeliwnym z wypełnieniem betonem, wentylowanym. W studni zamontować stopnie z pręta stalowego w otulinie tworzywowej. Do sieci kanalizacyjnej projektowanej i istniejącej wprowadzić wpusty z osadnikiem ø500mm wg projektu drogowego (szt. 5). Podłączenia wpustów rurami PCV ø200x5,9mm w miejscach studzienek lub na trójniki (odnogi). Sieć układać na podsypce piaskowej grubości 15cm. Zasypkę wykonywać warstwami po 30cm, ubijając ją ubijakami mechanicznymi i ręcznymi do uzyskania zagęszczenia 0,98wg Proctora. Po zakończeniu robót przeprowadzić próbę szczelności sieci i studni zgodnie z normą oraz wykonać dokumentację geodezyjną powykonawczą przez uprawnionego geodetę. 2.2 Instalacje wewnętrzne wody zimnej, ciepłej i cyrkulacyjnej (Budynek Internatu). Projektuję nową instalację wody zimnej dla całego budynku. Rozprowadzenie poziomu prowadzić w kanale posadzkowym na parterze. Część instalacji do pionów hydrantowych wykonać z rur stalowych ocynkowanych. Dalszą część wraz z podejściami do armatury z rur PEX-c z wkładką aluminiową. Na doprowadzeniach do sekcji przyborów sanitarnych i węzłów sanitarnych zaprojektowano zawory odcinające kulowe. Zaprojektowano armaturę standardową z mieszaczami przy bateriach sztorcowych (pionowych) firmy KFA Kraków.

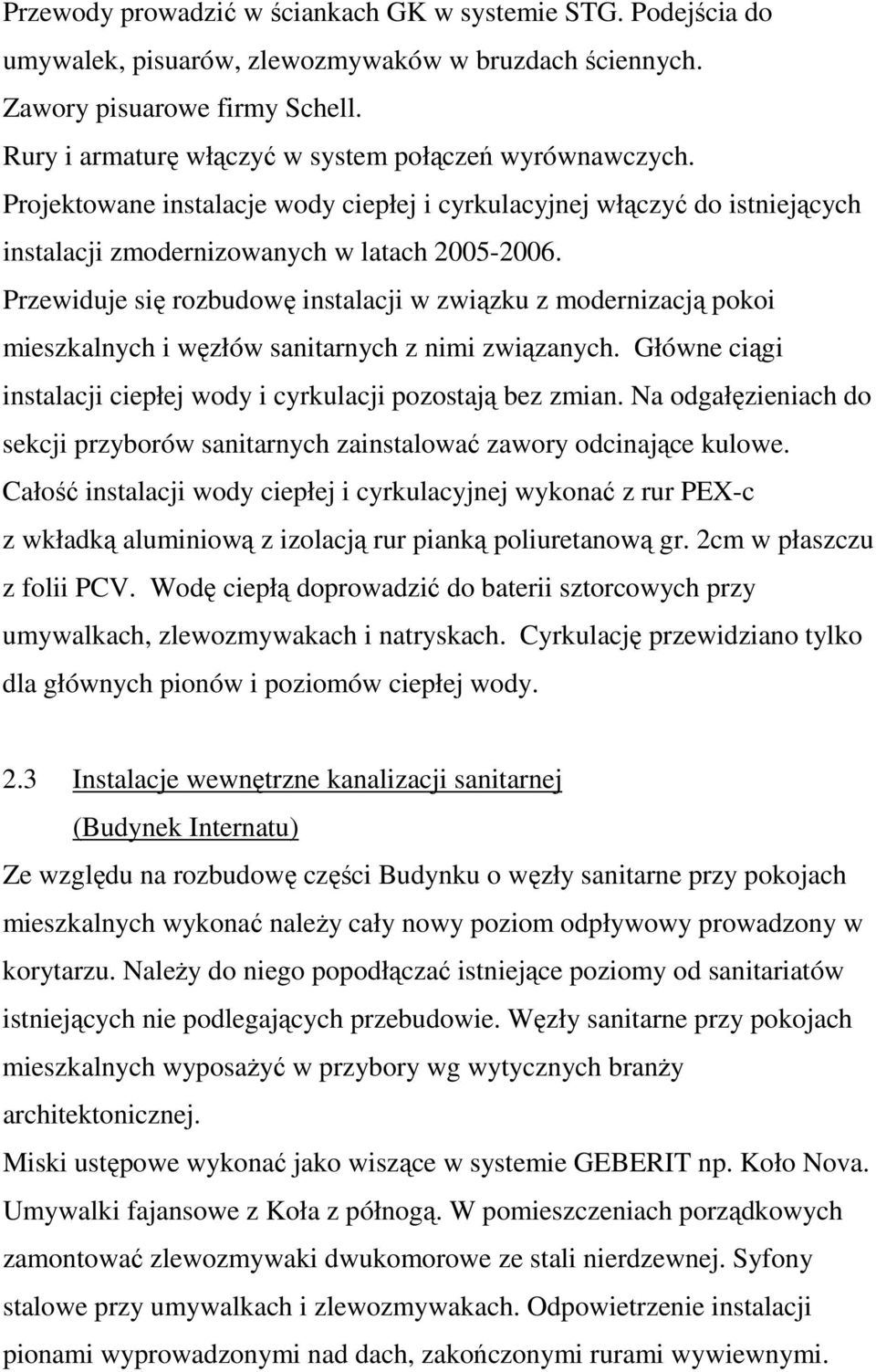

6 Przewody prowadzić w ściankach GK w systemie STG. Podejścia do umywalek, pisuarów, zlewozmywaków w bruzdach ściennych. Zawory pisuarowe firmy Schell. Rury i armaturę włączyć w system połączeń wyrównawczych. Projektowane instalacje wody ciepłej i cyrkulacyjnej włączyć do istniejących instalacji zmodernizowanych w latach Przewiduje się rozbudowę instalacji w związku z modernizacją pokoi mieszkalnych i węzłów sanitarnych z nimi związanych. Główne ciągi instalacji ciepłej wody i cyrkulacji pozostają bez zmian. Na odgałęzieniach do sekcji przyborów sanitarnych zainstalować zawory odcinające kulowe. Całość instalacji wody ciepłej i cyrkulacyjnej wykonać z rur PEX-c z wkładką aluminiową z izolacją rur pianką poliuretanową gr. 2cm w płaszczu z folii PCV. Wodę ciepłą doprowadzić do baterii sztorcowych przy umywalkach, zlewozmywakach i natryskach. Cyrkulację przewidziano tylko dla głównych pionów i poziomów ciepłej wody. 2.3 Instalacje wewnętrzne kanalizacji sanitarnej (Budynek Internatu) Ze względu na rozbudowę części Budynku o węzły sanitarne przy pokojach mieszkalnych wykonać naleŝy cały nowy poziom odpływowy prowadzony w korytarzu. NaleŜy do niego popodłączać istniejące poziomy od sanitariatów istniejących nie podlegających przebudowie. Węzły sanitarne przy pokojach mieszkalnych wyposaŝyć w przybory wg wytycznych branŝy architektonicznej. Miski ustępowe wykonać jako wiszące w systemie GEBERIT np. Koło Nova. Umywalki fajansowe z Koła z półnogą. W pomieszczeniach porządkowych zamontować zlewozmywaki dwukomorowe ze stali nierdzewnej. Syfony stalowe przy umywalkach i zlewozmywakach. Odpowietrzenie instalacji pionami wyprowadzonymi nad dach, zakończonymi rurami wywiewnymi.

7 Piony wyposaŝyć w rewizje (czyszczaki). Ponadto przewidziano zawory powietrzne na końcówkach oddalonych od pionów. Instalację wykonać z rur PCV ø40-150mm. Na trasie poziomu odpływowego prowadzonego w korytarzu zaprojektowano czyszczaki (rewizje) w posadzce umoŝliwiające kontrolę (co około 15m). Wpusty podłogowe w łazienkach ø50mm. W pomieszczeniach łazienek niepełnosprawnych natryski równe z posadzką. 2.4 Instalacja wody zimnej, ciepłej i cyrkulacyjnej (Budynek Rewalidacji). Zespół Rewalidacji zlokalizowany jest w części piwnicznej Budynku Stołówki. W chwili obecnej jest to pomieszczenie nieuŝytkowe przez które przebiegają instalacje wody zimnej, ciepłej i cyrkulacyjnej prowadzące do Internatu, Stołówki i Szkoły. W pomieszczeniu kotłowni zlokalizowany jest węzeł wodomierzowy i główne przyłącze wody zimnej do całego kompleksu budynków. Instalacje prowadzone są w sposób niezorganizowany na róŝnych wysokościach przez środek pomieszczeń magazynowych itp. W projekcie przewidziano przełoŝenia istniejących instalacji do Internatu i Stołówki w sposób pokazany na rysunkach. Przekładane instalacje zostaną obudowane przy ścianach i sufitach wg projektu architektonicznego. Projektowane węzły sanitarne zasilić w wodę z istniejących instalacji poprzez odgałęzienia. Przy wejściu do obiektu przewidziano hydrant ø25mm w skrzynce hydrantowej, z węŝem giętkim dł. 35m. Instalację wykonać z rur stalowych ocynkowanych ø25mm do hydrantu, a pozostałe do armatury z rur PEX-c z wkładką aluminiową. Na odgałęzieniach do sekcji przyborów sanitarnych zainstalować zawory odcinające kulowe. Instalację ciepłej wody uŝytkowej i cyrkulacji izolować pianką poliuretanową grubości 2cm w płaszczu z folii PCV. Armatura w łazienkach pionowa (sztorcowa) z mieszaczami np. KFA Kraków.

8 Podejścia prowadzić w ściankach STG. Miski ustępowe wiszące ze spłuczką na 3/6 l. Dla instalacji ciepłej wody uŝytkowej zaprojektowano cyrkulację (główne ciągi). 2.5 Instalacje wewnętrzne kanalizacji sanitarnej (Budynek Rewalidacji). Projektuję całkowicie nowe instalacje kanalizacji sanitarnej w pomieszczeniach piwnic. NaleŜy ją wykonać z rur PCV ø40-150mm. Instalacje odpowietrzyć dwoma pionami wyprowadzonymi nad dach zakończonymi rurami wywiewnymi. Piony wyposaŝyć w czyszczaki (rewizje). Pion nr 2 przekuć przez ścianę zewnętrzną i wyprowadzić po ścianie nad dach. Projektuję miski ustępowe wiszące w ściance GK. Umywalki fajansowe Sanitech Koło, zlewozmywaki ze stali nierdzewnej jedno i dwukomorowe z ociekaczem, wpusty podłogowe z rusztem ze stali nierdzewnej ø50mm, brodziki przy natryskach akrylowe. W natryskach dla niepełnosprawnych odpływy poprzez wpusty podłogowe ø50mm z rusztem ze stali nierdzewnej. Instalację wyposaŝyć w czyszczaki umieszczone w posadzce. Na końcówkach instalacji odległych od pionów zaprojektowano zawory powietrzne. Ze względu na brak moŝliwości grawitacyjnego odpływu ścieków z piwnic projektuję przepompownię ścieków sanitarnych. Odpływ do sieci kanalizacji na terenie obiektu poprzez włączenie rurociągu tłocznego z rur ø65mm do studzienki rewizyjnej. Dla przepompowywania ścieków do kanalizacji grawitacyjnej projektuję przepompownię wg oferty firmy GRUNDFOS Polska Sp. z o.o. (w załączeniu) Pompy SEV B 1,1kW 3x400V Zbiornik pompowni betonowy D=1200mm Sterownik wewnętrzny (w pomieszczeniu) 3x400V typ LC Łączniki pływakowe szt. 3

9 Q max = 47 m 3 /h P 1 = 1,6kW, P 2 = 1,1kW V = 3x400V 415V H max = 9,5m R TŁ = 65PE R DOPŁYWOWY = 150mm 3. Uwagi ogólne - Całość instalacji wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano MontaŜowych w zakresie instalacji wod-kan COBTRI INSTAL Warszawa - Jakiekolwiek odstępstwa od projektu wymagają zgody projektanta w ramach Nadzoru Autorskiego. - Wszystkie istniejące instalacje przebiegające przez piwnice Zespołu Rewalidacji naleŝy zdemontować i przełoŝyć wg projektu. Do przekładanych głównych ciągów powłączać doprowadzenia wody zimnej, ciepłej i cyrkulacyjnej do Stołówki, Internatu i Szkoły. Opracował: mgr inŝ. Włodzimierz Grzegorczyk
