PRZEDMIAR ROBÓT SANITARNYCH

Transkrypt

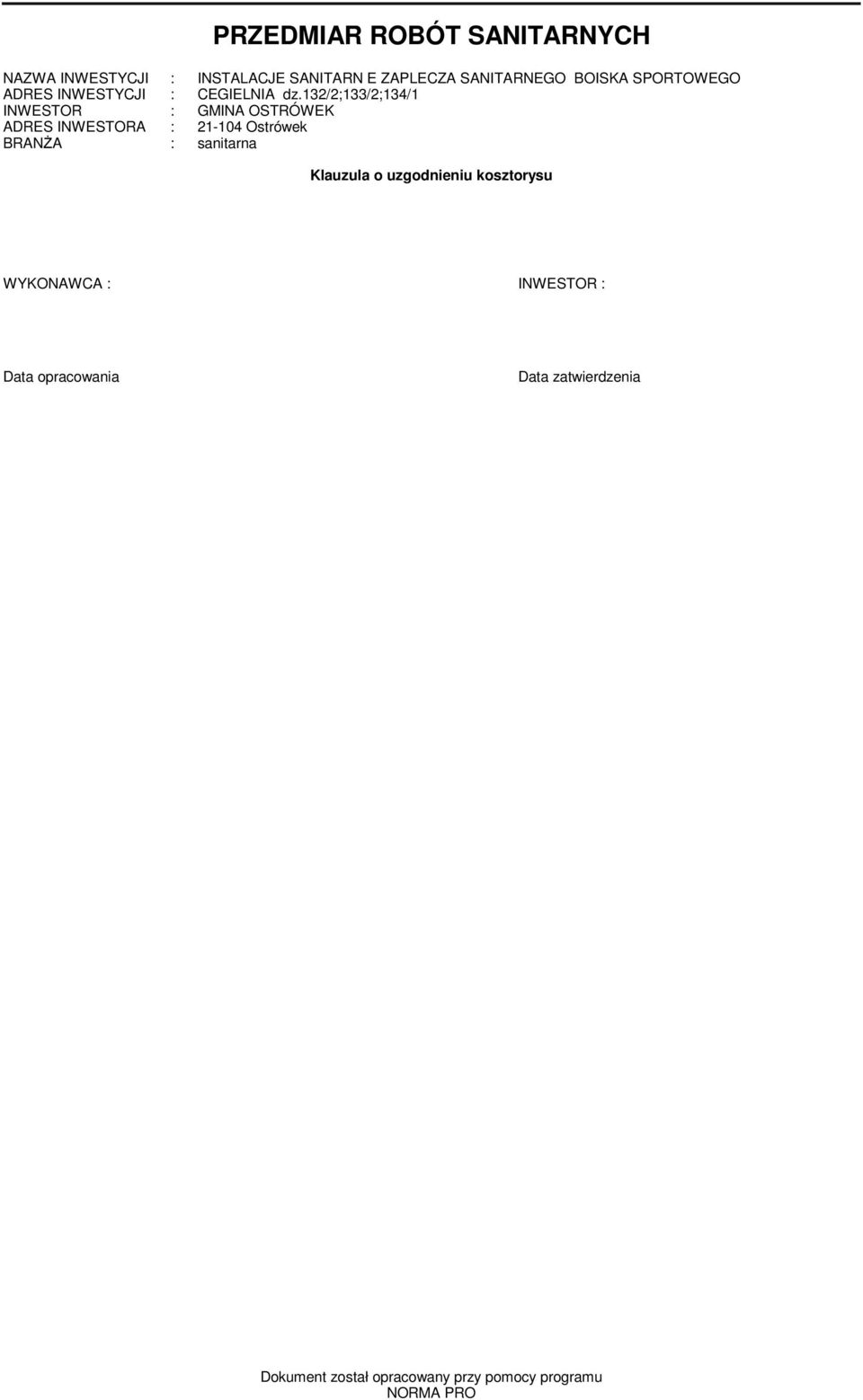

1 ROBÓT SANITARNYCH NAZWA INWESTYCJI : INSTALACJE SANITARN E ZAPLECZA SANITARNEGO BOISKA SPORTOWEGO ADRES INWESTYCJI : CEGIELNIA dz.132/2;133/2;134/1 INWESTOR : GMINA OSTRÓWEK ADRES INWESTORA : Ostrówek BRANŻA : sanitarna Klauzula o uzgodnieniu kosztorysu WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia Dokuent został opracowany przy poocy prograu NORMA PRO

2 OGÓLNA CHARAKTERYSTYKA OBIEKTU OGÓLNE DANE Podstawa Opracowania - Zlecenie inwestora - Aktualne podkłady architektoniczno - budowlane - Obowiązujące nory i przepisy - Uzgodnienia iędzybranżowe Zakres Opracowania Przediote niniejszego opracowania jest projekt budowlany instalacji wody zinej, ciepłej, cyrkulacji, kanalizacji sanitarnej, ogrzewania i wentylacji ZAPLECZA SANITARNEGO BOISKA SPORTOWEGO Cegielnia g. Ostrówek. dz. nr 132/2;133/2;134/1 INSTALACJE SANITARNE ZAŁOŻENIA PRZYJĘTE DO OBLICZEŃ : Na podstawie Rozporządzenia Ministra Infrastruktury z dnia 14 stycznia 2002 r w sprawie określenia przeciętnych nor zużycia wody (Dz. U. Nr 8, poz.70) Zasilanie Wodą Zasilanie budynku, przewidziano z przyłącza O 32 wg osobnego opracowania. W poieszczeniu agazynku zlokalizować zestaw wodoierzowy w skład którego wchodzą wodoierz JS 2,5 z zaontowany zawore skośny Oventrop z opróżnienie DN 25. Należy doinstalować zawór przeciwskażeniowy EA 25. Dodatkowo zestaw wodoierzowy jak i odcinek w gruncie należy zabezpieczyć przed zaarzanie kable grzejny. Instalacja Wody Zinej, Wody Ciepłej Przewody i rozprowadzenia do poszczególnych przyborów wykonać z rur PB. Przewody w budynku prowadzić w posadzkach, układać w warstwie izolacji cieplnej. Wszystkie podejścia do przyborów sanitarnych wykonać w ścianach. Przewody zabezpieczyć otuliną z pianki polietylenowej 9. Przewody w ścianach na podejściach do przyborów układać w rurze peszel. Przejścia przez przegrody wykonać w stalowych rurach osłonowych. Kanalizacja Sanitarna Odprowadzenie ścieków wg osobnego opracowania planuje się do szczelnego zbiornika o pojeności Instalacje w gruncie wykonać z rur PVC O 110 O 150. Instalację w budynku wykonać z rur PVC O 110, O 50 łączone na uszczelkę guową. Urządzenia do kanalizacji podłączono grawitacyjnie. Pozioy prowadzić w posadzce w warstwie izolacji cieplnej i szlichty ze spadkie 1%. Podejścia do przyborów prowadzić w ścianie. Kanalizacje zakończyć pionai kanalizacyjnyi które należy wyprowadzić jako rura wywiewna do wysokości od 0,5 do 1,0 ponad dach. Na pionach na wys. ok. 0,5 nad posadzką zaontować rewizję czyszczakową. Aratura, urządzenia i przybory sanitarne Zastosowane urządzenia, aratura oraz przybory sanitarne powinny posiadać wyagane aktualne atesty higieniczne, aprobaty oraz dopuszczenia do stosowania w budownictwie. 3. INSTALACJA OGRZEWANIA I WENTYLACJI Ogrzewanie Projektuje się ogrzewanie poieszczeń grzejnikai elektrycznyi. W każdy poieszczeniu uieszczony będzie grzejnik elektryczny o ocy 1000 W, wyposażony w terostat. np. Actua ACTUA ETP 10; 1000 W; wyiary: 48,9 x 47,0 x 8,7; waga 5kg Przewidziano grzejniki elektryczne zapewniające dostarczenie ilości ciepła pokrywającej straty ciepła dla poszczególnych poieszczeń w okresie ziowy (dla ogrzewania dyżurnego ) co zapewnia również prawidłowe ogrzanie poieszczeń w okresie ich użytkowania. Straty ciepła wynoszą: 3680W Przewidziano ogrzewanie do teperatury 20 C w okresie gdy teperatura zewnętrzna wynosi 0 C oraz ogrzewanie dyżurne do 7 C gdy teperatury zewnętrzne są ujene. Wentylacja Projektuje się grawitacyjna wentylacja budynku. W poieszczeniach projektuje się wentylatory wyciągowe kanałowe z załączanie wyłącznikie od światła, zaontowane na kanale grawitacyjny Nora PRO Wersja 4.34 Nr seryjny: 21245

3 Boiska - CEGIELNIA g OSTRÓWEK inst. wew. Lp. Podstawa Opis i wyliczenia j.. Poszcz Raze INSTALACJA WOD_KAN 1 KNNR 1 Wykopy liniowe o szerokości 0,8-2,5 i głębokości do 1,5 o ścianach pionowych 3 d w gruntach suchych kat. III-IV RAZEM KNR-W 2-18 Kanały z rur PVC łączonych na wcisk o śr. zewn. 160 d RAZEM KNNR 4 Rurociągi z PVC kanalizacyjne o śr. 110 w gotowych wykopach, wewnątrz d budynków o połączeniach wciskowych RAZEM KNNR 4 Rurociągi z PVC kanalizacyjne o śr. 50 w gotowych wykopach, wewnątrz d budynków o połączeniach wciskowych RAZEM KNR 2-19 Rury ochronne o śr.no. 200 d RAZEM KNR 2-01 Ręczne zasypywanie wykopów ze skarpai w gruncie kat.i-iii z przerzute 3 d na odl.do RAZEM KNNR 4 Rurociągi kanalizacyjne z PVC o śr. 110 na ścianach w budynkach nieieszkalnych d o połączeniach wciskowych KNNR 4 Rurociągi kanalizacyjne z PVC o śr. 50 na ścianach w budynkach nieieszkalnych d o połączeniach wciskowych RAZEM KNNR 4 Wpusty ściekowe o śr. 50 d KNNR 4 Zawory napowietrzjące ZP 100 d KNR 2-15 Montaż czyszczaków kanalizacyjnych z PCW o śr.zewn. 110 łączonych d etodą wciskową KNR 2-15 Dodatek za wykonanie podejść odpływowych z rur i kształtek z nieplastyfikowanego d PCW o śr RAZEM KNR 2-15 Dodatek za wykonanie podejść odpływowych z rur i kształtek z nieplastyfikowanego d PCW o śr RAZEM KNR-W 2-15 Ustępy z płuczką ustępową typu "kopakt" dla niepełnosprawnych (wraz z d poręczai) KNR-W 2-15 Uywalk dla niepełnosprawnych 65 c z otwore bez przelewu 65x56 c d (wraz z poręczai) KNNR 4 Ustępy z płuczką ustępową typu "kopakt" d KNNR 4 Uywalki pojedyncze porcelanowe z syfone gruszkowy typ 500 d RAZEM KNNR 4 Zawory czerpalne o śr. noinalnej 15 (ze zwężką na węża) d Nora PRO Wersja 4.34 Nr seryjny: 21245
