1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia Adres budynku: ul. Klasztorna 11 A Ostrów Wlkp. powiat: ostrowski województwo: wielkopolskie Wykonawca audytu: mgr inż. budownictwa Andrzej Cempel Numer opracowania: CE/T/13/2012

2 SPIS TREŚCI 1. Strona tytułowa audytu energetycznego budynku 3 2. Karta audytu energetycznego budynku 4 3. Dokumenty i dane źródłowe oraz wytyczne i uwagi inwestora 6 4. Inwentaryzacja techniczno-budowlana budynku 7 5. Ocena stanu technicznego budynku 9 6. Wskazanie rodzajów ulepszeń i przedsięwzięć termomodernizacyjnych Źródła ciepła Przegrody nieprzezroczyste Ciepła woda użytkowa System grzewczy Zestawienie ulepszeń optymalnych Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Załączniki Załącznik 1 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Załącznik 2 - Bilans energetyczny budynku dla stanu przed termomodernizacją Załącznik 3 - Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Załącznik 4 - rysunki 44 Aterm /47

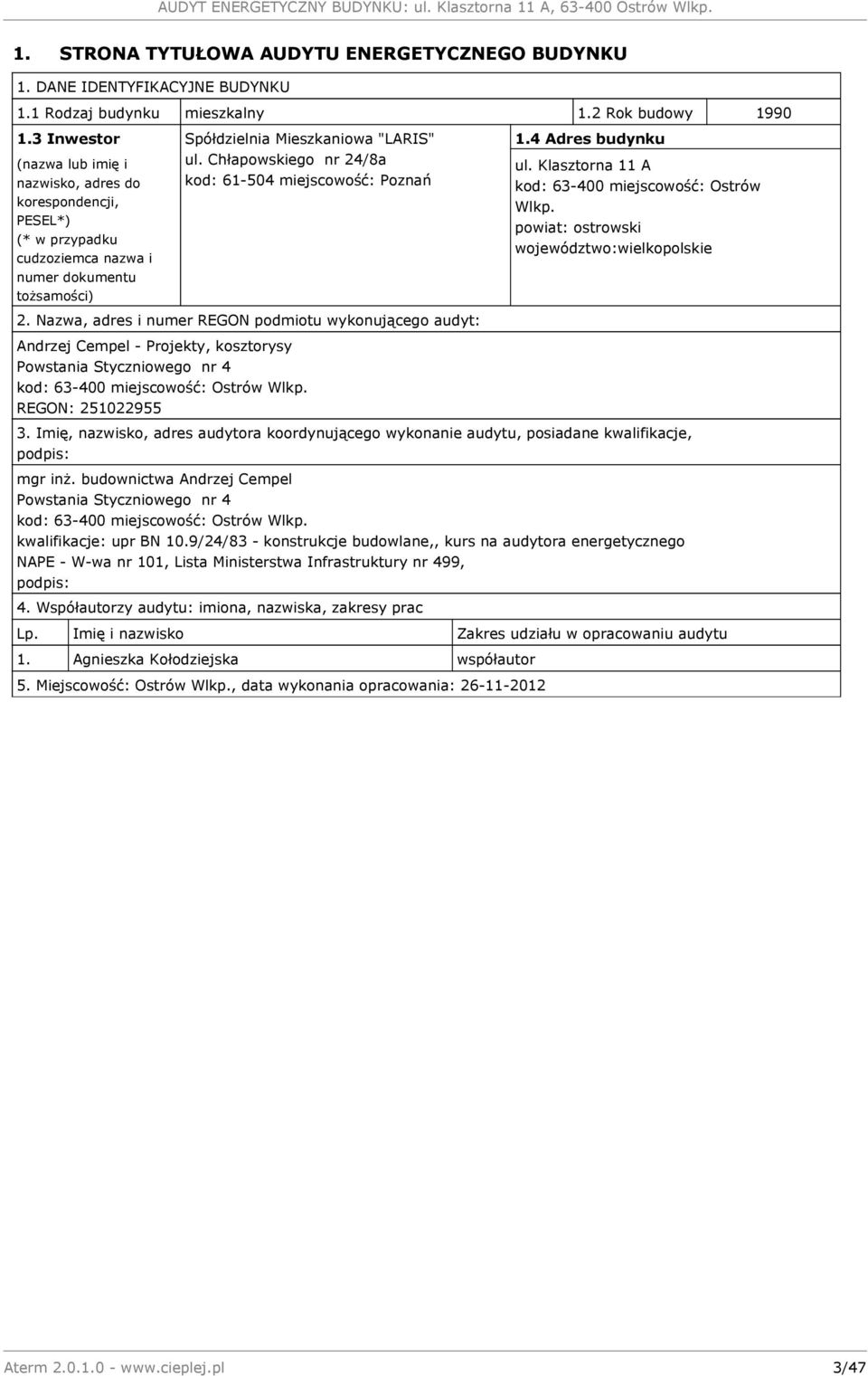

3 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE IDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku mieszkalny 1.2 Rok budowy Inwestor Spółdzielnia Mieszkaniowa "LARIS" 1.4 Adres budynku (nazwa lub imię i nazwisko, adres do korespondencji, PESEL*) (* w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) ul. Chłapowskiego nr 24/8a kod: miejscowość: Poznań tel. fax: PESEL 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt: Andrzej Cempel - Projekty, kosztorysy Powstania Styczniowego nr 4 kod: miejscowość: Ostrów Wlkp. REGON: ul. Klasztorna 11 A kod: miejscowość: Ostrów Wlkp. powiat: ostrowski województwo:wielkopolskie 3. Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż. budownictwa Andrzej Cempel Powstania Styczniowego nr 4 kod: miejscowość: Ostrów Wlkp. kwalifikacje: upr BN 10.9/24/83 - konstrukcje budowlane,, kurs na audytora energetycznego NAPE - W-wa nr 101, Lista Ministerstwa Infrastruktury nr 499, podpis: 4. Współautorzy audytu: imiona, nazwiska, zakresy prac Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu 1. Agnieszka Kołodziejska współautor 5. Miejscowość: Ostrów Wlkp., data wykonania opracowania: Aterm /47

4 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU* 1. Dane ogólne 1. Konstrukcja/technologia budynku tradycyjna 2. Liczba kondygnacji 3 3. Kubatura części ogrzewanej [m³] 1899,74 4. Powierzchnia netto budynku [m²] 730,67 5. Powierzchnia użytkowa podstawowej części budynku [m²] 730,67 6. Powierzchnia użytkowa dodatkowej części budynku [m²] 0 7. Liczba lokali Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody centralne przygotowanie 10. Rodzaj systemu grzewczego budynku centralne ogrzewanie 11. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek Budynek podpiwniczony (piwnica nieogrzewana) z poddaszem nieużytkowym. 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/(m²K)] Stan przed termomod ernizacją Stan po termomod ernizacji str.poddasza 0,175 0,175 str.piwnic 0,919 0,245 ściany zewnętrzne 0,285 0,285 drzwi 1,800 1,800 okna PCV 1,500 1,500 okna stare 3,100 3, Sprawności składowe systemu grzewczego wytwarzania 0,95 0,95 przesyłania 0,92 0,95 regulacji i wykorzystania 0,98 0,99 akumulacji 1,00 1,00 Uwzględnienie przerw na ogrzewanie w okresie tygodnia (obliczono zgodnie z normą PN-EN ISO 13790:2009) Uwzględnienie przerw na ogrzewanie w ciągu doby (obliczono zgodnie z normą PN-EN ISO 13790:2009) 4. Charakterystyka systemu wentylacji ,00 1,00 1,00 1,00 Rodzaj wentylacji (naturalna, mechaniczna) naturalna naturalna Sposób doprowadzenia i odprowadzenia powietrza wentylacja realizowana przez okresowe przewietrzanie pomieszczeń za pomocą stolarki okiennej wentylacja realizowana przez okresowe przewietrzanie pomieszczeń za pomocą stolarki okiennej Strumień powietrza wentylacyjnego [m³/h] 1899, ,74 Liczba wymian [1/h] 1,00 1,00 5. Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego [kw] 80,62 74,35 Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej [kw] 5,83 5,83 Aterm /47

5 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m²rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) ,00 251,96 354,92 282,01 136,52 125,14 brak danych - 115,57 95,79 134,93 107,21 Cena za 1GJ na ogrzewanie** [zł] 45,47 45,47 Opłata 1 MW mocy zamówionej na ogrzewanie na miesiąc*** [zł] 7560, ,05 Opłata za podgrzanie 1m³ wody użytkowej ** [zł] 18,39 16,98 Opłata 1 MW mocy zamówionej na podgrzanie wody użytkowej na miesiąc*** [zł] 7560, ,05 Opłata za ogrzanie 1m² pow. użytkowej [zł] 2,67 2,23 Opłata abonamentowa - ogrzewanie [zł] 0,00 0,00 Opłata abonamentowa - ciepła woda użytkowa [zł] 0,00 0,00 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii [zł/rok] 54655,56 Roczne zmniejszenie zapotrzebowania na energię 54655,56 Premia termomodernizacyjna [zł] 4402,40 * - dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku ** - opłata zmienna związana z dystrybucją i przesyłem jednostki energii *** - stała opłata miesięczna związana z dystrybucją i przesyłem energii 17, ,89 Aterm /47

6 3. DOKUMENTY I DANE ŹRÓDŁOWE ORAZ WYTYCZNE I UWAGI INWESTORA 3.1. Dokumentacja projektowa Inwentaryzacja powierzchni użytkowej wraz z obliczeniem udziałów w budynku przy ul. Klasztornej 11A w Ostrowie Wlkp.- wykonana przez inż. Tomasza Górnego Inne dokumenty Faktura VAT z Ostrowskiego Zakładu Ciepłowniczego Osoby udzielające informacji Ewa Osada 3.4. Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) Ocieplenie ścian zewnętrznych, izolacja rur przesyłowych, płukanie instalacji Data wizji lokalnej Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów 0 zł przedsięwzięcia 3.7. Kwota kredytu możliwego do zaciągnięcia przez inwestora 60000,00 zł Aterm /47

7 4. INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 4.1. Ogólne dane techniczne Konstrukcja i technologia Ściany zewnętrzne trójwarstwowe murowane z cegły dziurawki z ociepleniem w środku ze styropianu 10cm. Dach dwuspadowy na konstrukcji stalowej, pokrty deskami i papą. Stropy z płyt żelbetowych prefabrykowanych. Strop nad ostatnią kondygnacją ogrzewaną ocieplony 20cm wełny mineralnej Wskaźniki powierzchniowe i kubaturowe 1. Powierzchnia użytkowa ogrzewana 730,67 m² 2. Powierzchnia usługowa ogrzewana 0,00 m² 3. Powierzchnia ruchu ogrzewana 0,00 m² 4. Powierzchnia ogrzewana 730,67 m² 5. Powierzchnia nieogrzewana 0,00 m² 6. Powierzchnia całkowita 730,67 m² 7. Kubatura użytkowa ogrzewana 1899,74 m³ 8. Kubatura usługowa ogrzewana 0,00 m³ 9. Kubatura ruchu ogrzewana 0,00 m³ 10. Kubatura ogrzewana 1899,74 m³ 11. Kubatura nieogrzewana 0,00 m³ 12. Kubatura całkowita 1899,74 m³ 13. Liczba lokali Liczba osób Opisy techniczne podstawowych elementów budynku Elewacja Ściany zewnętrzne trójwarstwowe murowane z cegły dziurawki z ociepleniem w środku ze styropianu 10cm Dach Dach dwuspadowy na konstrukcji stalowej, pokrty deskami i papą Stolarka Okna w części wspólnej oraz w większości mieszkań nowe PCV, niewielka część okien w mieszkaniach stare. Drzwi zewnętrzne nowe Ściany wewnętrzne Ściany wewnętrzne murowane z cegły dziurawki Ściany fundamentowe Ściany fundamentowe z bloczków betonowych Stropy Strop poddasza nieużytkowego z płyt żelbetowych prefabrykowanych. Strop nad piwnicą nieogrzewaną z płyt żelbetowych prefabrykowanych Podłogi na gruncie Podłoga na gruncie w piwnicy nieogrzewanej 4.3. Charakterystyka energetyczna budynku Charakterystyka energetyczna budynku dla stanu przed termomodernizacją znajduje się w Załączniku System grzewczy Aterm /47

8 Opis ogólny System grzewczy oparty o węzeł cieplny zlokalizowany w budynku 11B. Węzeł w dobrym stanie, rury w piwnicy zaizolowane. Rury przesyłowe między budynkami słabo zaizolowane (duże straty na przesyle). Centralne ogrzewanie tradycyjne, grzejniki stare żeberkowe oraz nowe stalowe. Wszystkie grzejniki posiadają zawory termostatyczne oraz liczniki ciepła. Instalacja w dobrym stanie- wymaga jedynie płukania i odpowietrzenia Moc cieplna zamówiona 100 kw Taryfy i opłaty G3/ Sprawności składowe systemu grzewczego 1. wytworzenia 0,95 2. akumulacji 1,00 3. przesyłania 0,92 4. regulacji i wykorzystania 0, Instalacja ciepłej wody użytkowej Opis ogólny Ciepła woda użytkowa z węzła cieplnego zlokalizowanego w budynku 11B. Instalacja w dobrym stanie, jedynie rury rozprowadzające pomiędzy budynkami słabo zaizolowane Moc cieplna zamówiona 10 kw Taryfy i opłaty G3/ System wentylacji Opis ogólny Wentylacja naturalna, grawitacyjna Instalacja gazowa Opis ogólny Budynek wyposażony w instalację gazową - kuchenki gazowe 4.8. Instalacja elektryczna Opis ogólny Budynek wyposażony w instalację elektryczną standardową. Aterm /47

9 5. OCENA STANU TECHNICZNEGO BUDYNKU 5.1. Konstrukcja i technologia Stan techniczny budynku dobry- można poddać termomodernizacji Elewacja Stan techniczny dobry- rozważa się opłacalność docieplenia ścian zewnętrznych Dach Stan techniczny dobry 5.4. Stolarka Drzwi zewnętrzne nowe w dobrym stanie. Okna nowe w dobrym stanie- nie wymagają wymiany. Okna stare, drewniane w mieszkaniach. Wymiana okien w mieszkaniach odbywa sie indywidualnie przez mieszkańców Ściany wewnętrzne Stan techniczny dobry 5.6. Ściany fundamentowe Stan techniczny dobry 5.7. Stropy Strop poddasza ocieplony wełną mineralną 2x10cm. Nie wymaga docieplenia. Strop piwnicy żelbetowy prefabrykowany, z niewystarczającą izolacją termiczną Podłogi na gruncie Stan techniczny dobry 5.9. System grzewczy System grzewczy oparty o węzeł cieplny zlokalizowany w budynku 11B. Węzeł w dobrym stanie, rury w piwnicy zaizolowane. Rury przesyłowe między budynkami stare, słabo zaizolowane, co widać podczas zimy. Centralne ogrzewanie tradycyjne, grzejniki stare żeberkowe oraz nowe stalowe. Wszystkie grzejniki posiadają zawory termostatyczne oraz liczniki ciepła. Instalacja w dobrym stanie- wymaga jedynie płukania i odpowietrzenia Instalacja ciepłej wody użytkowej Ciepła woda użytkowa z węzła cieplnego zlokalizowanego w budynku 11B. Instalacja w dobrym stanie, jedynie rury rozprowadzające pomiędzy budynkami stare, słabo zaizolowane System wentylacji Wentylacja naturalna, grawitacyjna- nie rozpatruje się modernizacji wentylacji Instalacja gazowa Stan techniczny dobry. Aterm /47

10 5.13. Instalacja elektryczna Stan techniczny dobry. Aterm /47

11 6. WSKAZANIE RODZAJÓW ULEPSZEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH 1. modernizacja instalacji c.o. (system grzewczy) 2. docieplenie - strop przy przepływie ciepła z góry do dołu (str.piwnic) 3. modernizacja cwu (ciepła woda użytkowa) Aterm /47

12 7. ŹRÓDŁA CIEPŁA 7.1. System grzewczy Sprawności źródeł ciepła Lp. Nazwa Nośnik energii 1. węzeł cieplnyciepłownia węglowa 2. węzeł cieplnyciepłownia gazowa 3. węzeł cieplnyciepłownia na biomasę RAZEM (wartości średnioważone) system ciepłowniczy lokalny - ciepłownia węglowa system ciepłowniczy lokalny - ciepłownia gazowa system ciepłowniczy lokalny - ciepłownia na biomasę wytworzenia akumulacji transportu regulacji i wykorzystania całkowita 95,00 100,00 92,00 98,00 85,65 95,00 100,00 92,00 98,00 85,65 95,00 100,00 92,00 98,00 85,65 95,00 100,00 92,00 98,00 85, Przerwy w ogrzewaniu (obliczone zgodnie z PN-EN ISO 13790:2009) Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 1. węzeł cieplny- ciepłownia węglowa 1,00 1,00 2. węzeł cieplny- ciepłownia gazowa 1,00 1,00 3. węzeł cieplny- ciepłownia na biomasę Opłaty RAZEM (wartości średnioważone) 1,00 1,00 1,00 1,00 Lp. Nazwa Nośnik energii 1. węzeł cieplny- ciepłownia węglowa 2. węzeł cieplny- ciepłownia gazowa 3. węzeł cieplny- ciepłownia na biomasę RAZEM (wartości średnioważone) system ciepłowniczy lokalny - ciepłownia węglowa system ciepłowniczy lokalny - ciepłownia gazowa system ciepłowniczy lokalny - ciepłownia na biomasę Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 45, ,05 0,00 45, ,05 0,00 45, ,05 0,00 45, ,05 0, Składowe opłat Aterm /47

13 węzeł cieplny- ciepłownia węglowa 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc węzeł cieplny- ciepłownia gazowa 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc węzeł cieplny- ciepłownia na biomasę 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc 7.2. Ciepła woda użytkowa Sprawności źródeł ciepła Lp. Nazwa Nośnik energii wytworzenia 1. wezeł cieplny- ciepłownia węglowa 2. węzeł cieplny- ciepłownia gazowa 3. węzeł cieplny- ciepłownia na biomasę Opłaty RAZEM (wartości średnioważone) system ciepłowniczy lokalny - ciepłownia węglowa system ciepłowniczy lokalny - ciepłownia gazowa system ciepłowniczy lokalny - ciepłownia na biomasę akumulacji transportu całkowita 92,00 100,00 55,00 50,60 92,00 100,00 55,00 50,60 92,00 100,00 55,00 50,60 92,00 100,00 55,00 50,60 Lp. Nazwa Nośnik energii 1. wezeł cieplny- ciepłownia węglowa 2. węzeł cieplny- ciepłownia gazowa 3. węzeł cieplny- ciepłownia na biomasę RAZEM (wartości średnioważone) system ciepłowniczy lokalny - ciepłownia węglowa system ciepłowniczy lokalny - ciepłownia gazowa system ciepłowniczy lokalny - ciepłownia na biomasę Opłata zmienna [zł/gj] Opłata stała [zł/mwmc] Abonament [zł/mc] 45, ,05 0,00 45, ,05 0,00 45, ,05 0,00 45, ,05 0,00 Aterm /47

14 Składowe opłat wezeł cieplny- ciepłownia węglowa 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc węzeł cieplny- ciepłownia gazowa 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc węzeł cieplny- ciepłownia na biomasę 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc Aterm /47

15 8. PRZEGRODY NIEPRZEZROCZYSTE 8.1. Podsumowanie L.p. Nazwa U0 [W/m²K] F [m²] Lambda [W/mK] d [m] U1 [W/m²K] Koszt [zł/m²] 1. str.piwnic 0, ,50 0,040 0,12 0, , ,5 6 N [zł] SPBT [a] 8, Charakterystyka ulepszeń przegród nieprzezroczystych str.piwnic Dane podstawowe 1. Rodzaj przegrody strop przy przepływie ciepła z góry do dołu 2. Współczynnik przenikania ciepła U 0,919 W/m²K 3. Powierzchnia strat ciepła 314,65 m² 4. Temperatura wewnętrzna 19,00 C - strefy obliczeniowej 5. Temperatura zewnętrzna -18 C 6. Liczba stopniodni 2886,3 7. Opłata stała 7560,05 zł/mwmc 8. Opłata zmienna 45,47 zł/gj 9. Abonament 0,00 zł/mc Docieplenie 1. Materiał dociepleniowy Styropian PS-E FS Współczynnik przewodzenia ciepła materiału dociepleniowego 0,040 W/mK 3. Powierzchnia docieplenia 240,50 m² Koszty docieplenia przegrody 1. Robocizna 35,00 zł/m² 2. Sprzęt 10,00 zł/m² 3. Materiał dociepleniowy 200,00 zł/m³ 4. Materiał niezależny od grubości docieplenia 25,00 zł/m² 5. Stawka VAT 8 % 6. Cena brutto 1m² docieplenia o grubości 0,12 m 101,52 zł/m² 7. Podstawa przyjęcia wyceny średnia cena rynkowa Wyniki optymalizacji Lp. Parametr Stan aktualny Ulepszenie 1 1. Grubość dodatkowej izolacji [m] 2. Zwiększenie oporu cieplnego [m²k/w] Ulepszenie 2 Ulepszenie 3 Ulepszenie 4 0,11 0,12 0,13 0,14 2,750 3,000 3,250 3, Opór cieplny [m²k/w] 1,088 3,838 4,088 4,338 4, Współczynnik U [W/m²K] 0,919 0,261 0,245 0,231 0, Zapotrzebowanie na ciepło [GJ/a] 6. Zapotrzebowanie na moc cieplną [MW] 72,11 20,44 19,19 18,09 17,10 0,0086 0,0024 0,0023 0,0021 0, Koszty ciepła [zł] 4055, , , ,22 961,79 8. Oszczędność kosztów [zł/a] 2905, , , ,60 9. Jednostkowa cena ulepszenia [zł/m²] 99,36 101,52 103,68 105, Nakłady [zł] 23896, , , ,52 Aterm /47

16 11. SPBT [a] 8,22 8,20 8,21 8,23 Wybrane ulepszenie: 2 - docieplenie grubości 0,12 m Nakłady: 24415,56 zł SPBT: 8,20 a Uwagi: Izolację należy przeklejać od spodu stropu. Aterm /47

17 9. CIEPŁA WODA UŻYTKOWA Dane podstawowe 1. Koszty zużycia i przygotowania c.w.u ,75 zł/a 9.1. Opisy ulepszeń Ulepszenie c.w.u - modernizacja cwu Wymiana przewodów rozprowadzających ciepłą wodę pomiędzy budynkami ( pomiędzy węzłem w bud. 11B a budynkiem ogrzewanym 11A) na preizolowane Zapotrzebowanie na ciepło i moc oraz sprawności Lp. Nazwa Zapotrzebo wanie na ciepło [GJ/a] Zapotrzebow anie na moc [kw] wytworzenia akumulacji transportu całkowita 0. Stan aktualny 69,08 5,8 92,0 100,0 55,0 50,6 1. modernizacja cwu 69,08 5,83 92,0 100,0 60,0 55, Sprawności poszczególnych źródeł ciepła Sprawności dla ulepszenia: modernizacja cwu Lp. Nazwa wytworzenia akumulacji transportu całkowita 1. wezeł cieplny- ciepłownia węglowa 2. węzeł cieplny- ciepłownia gazowa 3. węzeł cieplny- ciepłownia na biomasę Razem (wartości średnioważone) 92,00 100,00 60,00 55,20 92,00 100,00 60,00 55,20 92,00 100,00 60,00 55,20 92,00 100,00 60,00 55, Opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 0. Stan aktualny 7560,05 45,47 0,00 1. modernizacja cwu 7560,05 45,47 0, Składowe opłat dla poszczególnych źródeł ciepła Ulepszenie: modernizacja cwu wezeł cieplny- ciepłownia węglowa 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc węzeł cieplny- ciepłownia gazowa 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc węzeł cieplny- ciepłownia na biomasę 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc Aterm /47

18 Zagregowane opłaty Lp. Nazwa Opłata stała [zł/mwmc] 1. wezeł cieplny- ciepłownia węglowa 2. węzeł cieplny- ciepłownia gazowa 3. węzeł cieplny- ciepłownia na biomasę RAZEM (wartości średnioważone) 9.6. Kosztorysy Opłata zmienna [zł/gj] Abonament [zł/mc] 7560,05 45,47 0, ,05 45,47 0, ,05 45,47 0, ,05 45,47 0, Ulepszenie c.w.u. - modernizacja cwu Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] Koszt (netto) [zł] VAT Koszt (brutto) [zł] 1. modernizacja cwu 1,00 całość 12000, , , Wyniki obliczeń Lp. Nazwa Koszty zużycia i przygotowani a c.w.u. [zł/a] Oszczędność kosztów [zł/a] Nakłady [zł] SPBT 1. modernizacja cwu 12081,45 517, ,00 25,05 [a] Optymalne ulepszenie ciepłej wody użytkowej Optymalne ulepszenie: 1 - modernizacja cwu Nakłady: 12960,00 zł SPBT: 25,05 a Aterm /47

19 10. SYSTEM GRZEWCZY Dane podstawowe 1. Zapotrzebowanie na ciepło 304,00 GJ/a 2. Zapotrzebowanie na moc cieplną 80,6 kw 3. Koszty ciepła 23452,73 zł Opisy ulepszeń Ulepszenie systemu grzewczego - modernizacja instalacji c.o. Rozpatruje się wymianę przewodów rozprowadzających pomiędzy budynkami ( pomiędzy węzłem w bud. 11B a budynkiem ogrzewanym 11A) na preizolowane, płukanie i regulacja instalacji Sprawności Lp. Nazwa wytworzenia akumulacji transportu regulacji i wykorzystania całkowita 0. Stan aktualny 95,00 100,00 92,00 98,00 85,65 1. modernizacja instalacji c.o. 95,00 100,00 95,00 99,00 89, Przerwy w ogrzewaniu Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 0. Stan aktualny 1,00 1,00 1. modernizacja instalacji c.o. 1,00 1,00 Przerwy dla stanu aktualnego obliczono zgodnie z normą PN-EN ISO 13790:2009. Przerwy w ulepszeniach przyjęto wg RMI w sprawie szczegółowego zakresu i form audytu energetycznego. Przerwy dla wariantów zostaną obliczone zgodnie z normą PN-EN ISO 13790: Sprawności i przerwy w ogrzewaniu poszczególnych źródeł ciepła Sprawności dla ulepszenia: modernizacja instalacji c.o. Lp. Nazwa wytworzenia 1. węzeł cieplny- ciepłownia węglowa 2. węzeł cieplny- ciepłownia gazowa 3. węzeł cieplny- ciepłownia na biomasę Razem (wartości średnioważone) akumulacji Przerwy w ogrzewaniu dla ulepszenia: modernizacja instalacji c.o. transportu regulacji i wykorzystania całkowita 95,00 100,00 95,00 99,00 89,35 95,00 100,00 95,00 99,00 89,35 95,00 100,00 95,00 99,00 89,35 95,00 100,00 95,00 99,00 89,35 Lp. Nazwa Przerwy dobowe Przerwy tygodniowe 1. węzeł cieplny- ciepłownia węglowa 1,00 1,00 2. węzeł cieplny- ciepłownia gazowa 1,00 1,00 3. węzeł cieplny- ciepłownia na biomasę RAZEM (wartości średnioważone) 1,00 1,00 1,00 1, Opłaty Lp. Nazwa Opłata stała [zł/mwmc] Opłata zmienna [zł/gj] Abonament [zł/mc] 0. Stan aktualny 7560,05 45,47 0,00 Aterm /47

20 4. modernizacja instalacji c.o. 7560,05 45,47 0, Składowe opłat dla poszczególnych źródeł ciepła Ulepszenie: modernizacja instalacji c.o węzeł cieplny- ciepłownia węglowa 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc węzeł cieplny- ciepłownia gazowa 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc węzeł cieplny- ciepłownia na biomasę 1. Opłata zmienna 45,47 zł/gj 2. Opłata stała 7560,05 zł/mwmc 3. Abonament 0,00 zł/mc Zagregowane opłaty Lp. Nazwa Opłata stała [zł/mwmc] 1. węzeł cieplny- ciepłownia węglowa 2. węzeł cieplny- ciepłownia gazowa 3. węzeł cieplny- ciepłownia na biomasę RAZEM (wartości średnioważone) Kosztorysy Opłata zmienna [zł/gj] Abonament [zł/mc] 7560,05 45,47 0, ,05 45,47 0, ,05 45,47 0, ,05 45,47 0, Ulepszenie systemu grzewczego - modernizacja instalacji c.o. Lp. Nazwa Ilość Jednostka Koszt jedn. (netto) [zł] Koszt (netto) [zł] VAT Koszt (brutto) [zł] 1. modernizacja c.o. 1,00 całość 16000, , , Wyniki obliczeń Lp. Nazwa Koszty ciepła [zł/a] Oszczędność kosztów [zł/a] Nakłady [zł] SPBT 1. modernizacja instalacji c.o ,23 667, ,00 25,89 [a] Optymalne ulepszenie systemu grzewczego Optymalne ulepszenie: 1 - modernizacja instalacji c.o. Nakłady: 17280,00 zł SPBT: 25,89 a Aterm /47

21 11. ZESTAWIENIE ULEPSZEŃ OPTYMALNYCH Lp. Nazwa ulepszenia Rodzaj ulepszenia Nakłady [zł] SPBT [a] 1. modernizacja instalacji c.o. system grzewczy 17280,00 25,89 2. docieplenie - strop przy przepływie ciepła z góry do dołu 3. modernizacja cwu ciepła woda użytkowa * ulepszenie dodatkowej części budynku - nieobjęte premią termomodernizacyjną str.piwnic 24415,56 8,20 Nakłady ulepszeń nieobjętych premią termomodernizacyjną: 0,00 zł Nakłady ulepszeń objętych premią termomodernizacyjną: 54655,56 zł Nakłady łącznie: 54655,56 zł 12960,00 25,05 Aterm /47

22 12. WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Wariant 1 termomodernizacji Objęte ulepszenia 1. modernizacja instalacji c.o. (system grzewczy) 2. docieplenie - strop przy przepływie ciepła z góry do dołu (str.piwnic) 3. modernizacja cwu (ciepła woda użytkowa) Sprawności dla wariantu 1 1. całkowita 89,35 % 2. wytworzenia 95,00 % 3. akumulacji 100,00 % 4. transportu 95,00 % 5. regulacji i wykorzystania 99,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 1 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o. 7560,05 zł/mwmc 3. Koszty zmienne c.o. 45,47 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 7560,05 zł/mwmc 6. Koszty zmienne c.w.u. 45,47 zł/gj Zapotrzebowanie na ciepło dla wariantu 1 1. Zapotrzebowanie na moc cieplną dla c.o. 74,3 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 5,8 kw Wariant 2 termomodernizacji Objęte ulepszenia 1. modernizacja instalacji c.o. (system grzewczy) 2. docieplenie - strop przy przepływie ciepła z góry do dołu (str.piwnic) Sprawności dla wariantu 2 1. całkowita 89,35 % 2. wytworzenia 95,00 % 3. akumulacji 100,00 % 4. transportu 95,00 % 5. regulacji i wykorzystania 99,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 2 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o. 7560,05 zł/mwmc 3. Koszty zmienne c.o. 45,47 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 7560,05 zł/mwmc 6. Koszty zmienne c.w.u. 45,47 zł/gj Zapotrzebowanie na ciepło dla wariantu 2 1. Zapotrzebowanie na moc cieplną dla c.o. 74,3 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 5,8 kw Aterm /47

23 12.3. Wariant 3 termomodernizacji Objęte ulepszenia 1. modernizacja instalacji c.o. (system grzewczy) Sprawności dla wariantu 3 1. całkowita 89,35 % 2. wytworzenia 95,00 % 3. akumulacji 100,00 % 4. transportu 95,00 % 5. regulacji i wykorzystania 99,00 % 6. Przerwy w ogrzewaniu (wt*wd obliczony wg PN-EN ISO 13790:2009) 1,00 Koszty dla wariantu 3 1. Koszty abonamentowe c.o. 0,00 zł/mc 2. Koszty stałe c.o. 7560,05 zł/mwmc 3. Koszty zmienne c.o. 45,47 zł/gj 4. Koszty abonamentowe c.w.u. 0,00 zł/mc 5. Koszty stałe c.w.u. 7560,05 zł/mwmc 6. Koszty zmienne c.w.u. 45,47 zł/gj Zapotrzebowanie na ciepło dla wariantu 3 1. Zapotrzebowanie na moc cieplną dla c.o. 80,6 kw 2. Zapotrzebowanie na moc cieplną dla c.w.u. 5,8 kw Wyniki obliczeń dla poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wariant QH,nd [GJ] qco [kw] Przerwy w ogrzewaniu (wt*wd) c.o. QW,nd [GJ] qcwu [kw] c.w.u. Stan aktualny 304,00 80,6 1, ,08 5,8 51 Wariant 1 251,96 74,3 1, ,08 5,8 55 Wariant 2 251,96 74,3 1, ,08 5,8 51 Wariant 3 304,00 80,6 1, ,08 5,8 51 Przerwy w ogrzewaniu (wt*wd) obliczono zgodnie z PN-EN ISO 13790: Obliczeniowe oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego Wariant Qnd [GJ] Koszty c.o. [zł] Koszty c.w.u. [zł] Koszty łączne [zł] Oszczędność kosztów [zł] Stan aktualny 373, , , , Nakłady Wariant 1 321, , , , , ,56 Wariant 2 321, , , , , ,56 Wariant 3 373, , , ,99 667, ,00 [zł] Aterm /47

24 13. DOKUMENTACJA WYBORU OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna Procentowa oszczędność oszczędność kosztów zapotrzebo energii wania energii Planowana kwota środków własnych i kwota kredytu Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych Dwukro tność rocznej oszczędno ści [zł] [zł] [zł] [zł] [zł] [zł] [zł] 1. modernizacja instalacji c.o., docieplenie - strop przy przepływie ciepła z góry do dołu, modernizacja cwu 54655, ,40 17,15% 0, ,56 0,00% 100,00% 10931, , ,79 2. modernizacja instalacji c.o., docieplenie - strop przy przepływie ciepła z góry do dołu 41695, ,09 14,84% 0, ,56 0,00% 100,00% 8339, , ,18 3. modernizacja instalacji c.o ,00 667,50 2,99% 0, ,00 0,00% 100,00% 3456, , ,00 Aterm /47

25 14. WSKAZANIE OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO WYBRANY WARIANT OPTYMALNY: 1 Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr Opis wybranego wariantu modernizacja instalacji c.o. (system grzewczy) Rozpatruje się wymianę przewodów rozprowadzających pomiędzy budynkami ( pomiędzy węzłem w bud. 11B a budynkiem ogrzewanym 11A) na preizolowane, płukanie i regulacja instalacji. Nakłady: 17280,00 zł docieplenie - strop przy przepływie ciepła z góry do dołu (str.piwnic) Materiał dociepleniowy: Styropian PS-E FS 12 - grubość: 0,12m, lambda: 0,040W/mK Uwagi: Izolację należy przeklejać od spodu stropu. Nakłady: 24415,56 zł modernizacja cwu (ciepła woda użytkowa) Wymiana przewodów rozprowadzających ciepłą wodę pomiędzy budynkami ( pomiędzy węzłem w bud. 11B a budynkiem ogrzewanym 11A) na preizolowane. Nakłady: 12960,00 zł Prace towarzyszące Lp. Nazwa Koszt kwalifikowany brutto [zł] Razem 0, Charakterystyka finansowa Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 17,15%; 2. planowany kredyt, stanowiący 100,00% kosztów, jest zgodny z warunkami ustawowymi; 3. środki własne inwestora wyniosą 0,00zł, co spełnia oczekiwania inwestora; 1. Kalkulowany koszt robót wyniesie 54655,56 zł 2. Udział środków własnych inwestora 0,00 zł (0,00%) 3. Kredyt bankowy 54655,56 zł (100,00%) 4. Przewidywana premia termomodernizacyjna 8744,89 zł 5. Czas zwrotu nakładów SPBT 12,41 lat Dalsze działania Dalsze działania inwestora obejmują: 1. Złożenie wniosku kredytowego i podpisanie umowy kredytowej 2. Zawarcie umowy z wykonawcą projektu i robót 3. Realizacja robót i odbiór techniczny 4. Wystąpienie o premię termomodernizacyjną 5. Zmiana umowy z dostawcą ciepła w związku ze zmniejszonym zapotrzebowaniem ciepła i mocy 6. Ocena przedsięwzięcia po pierwszym sezonie grzewczym Aterm /47

26 15. ZAŁĄCZNIKI Załącznik 1 - Współczynniki przenikania ciepła dla stanu przed termomodernizacją Załącznik 2 - Bilans energetyczny budynku dla stanu przed termomodernizacją Załącznik 3 - Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Załącznik 4 - rysunki (ilość stron: 4) Aterm /47

27 ZAŁĄCZNIK 1 Współczynniki przenikania ciepła stan przed przedsięwzięciem termomodernizacyjnym Aterm /47

28 1. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: ściana zewnętrzna Obejmuje przegrody: sz_w; sz_e; sz_n; sz_s; 1.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,13 m²*k/w 3. Opór Rse 0,04 m²*k/w 1.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 0,82 0,015 0, Mur z cegły dziurawki 0,62 0,38 0, Styropian EPS FASADA 0,04 0,1 2, Mur z cegły dziurawki 0,62 0,12 0, Tynk lub gładź cementowo-wapienna 0,82 0,015 0, Współczynnik U 1. Uo 0,285 W/(m²*K) 2. U 0,285 W/(m²*K) 2. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z dołu do góry Obejmuje przegrody: str.poddasza; 2.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,10 m²*k/w 3. Opór Rse 0,10 m²*k/w 2.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 2. Strop z płyty żerańskiej szerokości 1490 mm o grubości 24 cm 0,82 0,015 0,018 1,333 0,24 0, Styropian EPS ,042 0,02 0, Podkład z betonu chudego 1,05 0,03 0, Papa asfaltowa z obustronną powłoką 1,5 mm 6. Podkład z betonu pod posadzkę 0,18 0,0015 0,008 1,57 0,03 0, PCV > 0,1 mm 0,17 0,003 0, Weł. min. - filce, maty i płyty z wełny mineralnej ,042 0,2 4, Współczynnik U Aterm /47

29 1. Uo 0,175 W/(m²*K) 2. U 0,175 W/(m²*K) 3. WSPÓŁCZYNNIK PRZENIKANIA CIEPŁA: strop przy przepływie ciepła z góry do dołu Obejmuje przegrody: str.piwnic; 3.1. Charakterystyka przegrody 1. Warunki pracy średniowilgotne 2. Opór Rsi 0,17 m²*k/w 3. Opór Rse 0,17 m²*k/w 3.2. Warstwy przegrody Lp. Warstwa Lambda [W/(m*K)] d [m] R [m²k/w] 1. Tynk lub gładź cementowo-wapienna 2. Strop z płyty żerańskiej szerokości 1490 mm o grubości 24 cm 0,82 0,015 0,018 1,333 0,24 0, Styropian EPS ,042 0,02 0, Podkład z betonu chudego 1,05 0,03 0, Papa asfaltowa z obustronną powłoką 1,5 mm 6. Podkład z betonu pod posadzkę 0,18 0,0015 0,008 1,57 0,03 0, PCV > 0,1 mm 0,17 0,003 0, Współczynnik U 1. Uo 0,919 W/(m²*K) 2. U 0,919 W/(m²*K) Aterm /47

30 ZAŁĄCZNIK 2 Bilans energetyczny budynku stan przed przedsięwzięciem termomodernizacyjnym Aterm /47

31 1. OSŁONA BUDYNKU Przedmiotem opracowania jest budynek mieszkalny wielorodzinny, 2-piętrowy, podpiwniczony (piwnica nieogrzewana), z poddaszem nieużytkowym. Ściany zewnętrzne trójwarstwowe murowane z cegły dziurawki, ocieplone w środku styropianem. Dach dwuspadowy na konstrukcji stalowej, pokrty deskami i papą. Stropy z płyt żelbetowych prefabrykowanych. Strop nad ostatnią kondygnacją ogrzewaną ocieplony 20cm wełny mineralnej. Okna w większości nowe PCV, jedynie kilka sztuk starych w mieszkaniach. Drzwi zewnętrzne nowe Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody strop przy przepływie ciepła z dołu do góry strop przy przepływie ciepła z góry do dołu Htr mostków liniowych Htr łączne frsi** 0, ,65 49,56 0,00 49,56 0,98* 0, ,65 231,33 0,00 231,33 0,84* ściana zewnętrzna 0, ,34 159,70 0,00 159,70 0,96* RAZEM 0,424* 1189,64 440,58 0,00 440,58 0,94* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu Htr mostków liniowych Htr łączne 1 1,500 0,75 112,25 168,38 0,00 168,38 2 1,800 0,75 3,60 6,48 0,00 6,48 3 3,100 0,75 9,37 29,05 0,00 29,05 RAZEM 1,628* 0,75* 125,22 203,90 0,00 203,90 * Wartość średnioważona po powierzchni 2. WENTYLACJA 2.1. Wymiana powietrza w lokalach Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] Hve naturalna 1899,74 759,90 3. SEZON OGRZEWCZY 3.1. Liczba dni grzewczych w poszczególnych miesiącach I II III IV V VI VII VIII IX X XI XII 31,0 28,0 31,0 30,0 5,4 0,0 0,0 0,0 10,7 31,0 30,0 31,0 Aterm /47

32 4. ZAPOTRZEBOWANIE NA CIEPŁO NA OGRZEWANIE I WENTYLACJĘ Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd (bez uwzględnienia przerw w ogrzewaniu) Obliczeniowy współczynnik wyrażający wpływ przerw w ogrzewaniu na QH,nd (wg PN-EN ISO 13790:2009), wt*wd Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd Stała czasowa budynku, τ Wewnętrzna pojemność cieplna, Cm Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem kwh/rok 1, kwh/rok 99,82 h J/K kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok 4.1. Instalacja c.o. Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηh,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na ogrzewanie, w kwh/rok kwh/rok 0,86 1, Projektowe obciążenie cieplne (wg PN-EN 12831:2006) Projektowe obciążenie cieplne 81 kw 5. ZAPOTRZEBOWANIE NA CIEPŁO NA CIEPŁĄ WODĘ UŻYTKOWĄ Zapotrzebowanie na ciepło na ciepłą wodę użytkową, QW,nd kwh/rok 5.1. Instalacja c.w.u. Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W Całkowita średnia sprawność źródeł ciepła na c.w.u., ηw,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na c.w.u., w kwh/rok kwh/rok 0,51 1, Średnie zapotrzebowanie na moc do przygotowania c.w.u. (wg PN-EN 12831:2006) Średnie zapotrzebowanie na moc do przygotowania c.w.u. 5,83 kw 6. URZĄDZENIA POMOCNICZE Wspomagany system Moc [W] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] c.o. 182, Aterm /47

33 7. PODZIAŁ ZAPOTRZEBOWANIA NA ENERGIĘ 7.1. Roczne jednostkowe zapotrzebowanie na energię użytkową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 115,57-26, ,83 Udział 81,48-18, , Roczne jednostkowe zapotrzebowanie na energię końcową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 134,93-51,90 1,37-188,20 Udział 71,70-27,58 0,73-100, Roczne jednostkowe zapotrzebowanie na energię pierwotną Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 141,68-54,50 4,11-200,28 Udział 70,74-27,21 2,05-100,00 Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną: 200,28 kwh/(m²rok) 7.4. Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m²rok)] Nośnik energii system ciepłowniczy lokalny - ciepłownia na biomasę (w = 0,2) system ciepłowniczy lokalny - ciepłownia gazowa (w = 1,2) system ciepłowniczy lokalny - ciepłownia węglowa (w = 1,3) energia elektryczna - produkcja mieszana (w = 3,0) Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma 26,99-10,38 0,00-37,37 40,48-15,57 0,00-56,05 67,47-25,95 0,00-93,42 0,00-0,00 1,37-1,37 8. SPRAWDZENIE WYMAGAŃ PRAWNYCH Wskaźnik EP dla budynku projektowanego Wskaźnik EP dla budynku nowego wg WT 2008 Wskaźnik EP dla budynku przebudowywanego wg WT ,28 kwh/m²rok 120,01 kwh/m²rok 138,01 kwh/m²rok Aterm /47

34 ZAŁĄCZNIK 3 Bilanse energetyczne budynku dla wariantów termomodernizacyjnych Aterm /47

35 ZAŁĄCZNIK 3.1. Bilans energetyczny budynku dla wariantu termomodernizacyjnego 1 1. OSŁONA BUDYNKU 1.1. Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody strop przy przepływie ciepła z dołu do góry strop przy przepływie ciepła z góry do dołu Htr mostków liniowych Htr łączne frsi** 0, ,65 49,56 0,00 49,56 0,98* 0, ,65 61,67 0,00 61,67 0,96* ściana zewnętrzna 0, ,34 159,70 0,00 159,70 0,96* RAZEM 0,245* 1189,64 270,93 0,00 270,93 0,97* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu Htr mostków liniowych Htr łączne 1 1,500 0,75 112,25 168,38 0,00 168,38 2 1,800 0,75 3,60 6,48 0,00 6,48 3 3,100 0,75 9,37 29,05 0,00 29,05 RAZEM 1,628* 0,75* 125,22 203,90 0,00 203,90 * Wartość średnioważona po powierzchni 2. WENTYLACJA 2.1. Wymiana powietrza w lokalach Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] Hve naturalna 1899,74 759,90 3. SEZON OGRZEWCZY 3.1. Liczba dni grzewczych w poszczególnych miesiącach I II III IV V VI VII VIII IX X XI XII 31,0 28,0 31,0 29,4 0,0 0,0 0,0 0,0 5,0 31,0 30,0 31,0 4. ZAPOTRZEBOWANIE NA CIEPŁO NA OGRZEWANIE I WENTYLACJĘ Aterm /47

36 Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd (bez uwzględnienia przerw w ogrzewaniu) Obliczeniowy współczynnik wyrażający wpływ przerw w ogrzewaniu na QH,nd (wg PN-EN ISO 13790:2009), wt*wd Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd Stała czasowa budynku, τ Wewnętrzna pojemność cieplna, Cm Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem kwh/rok 1, kwh/rok 113,53 h J/K kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok 4.1. Instalacja c.o. Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηh,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na ogrzewanie, w kwh/rok kwh/rok 0,89 1, Projektowe obciążenie cieplne (wg PN-EN 12831:2006) Projektowe obciążenie cieplne 74 kw 5. ZAPOTRZEBOWANIE NA CIEPŁO NA CIEPŁĄ WODĘ UŻYTKOWĄ Zapotrzebowanie na ciepło na ciepłą wodę użytkową, QW,nd kwh/rok 5.1. Instalacja c.w.u. Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W Całkowita średnia sprawność źródeł ciepła na c.w.u., ηw,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na c.w.u., w kwh/rok kwh/rok 0,55 1, Średnie zapotrzebowanie na moc do przygotowania c.w.u. (wg PN-EN 12831:2006) Średnie zapotrzebowanie na moc do przygotowania c.w.u. 5,83 kw 6. URZĄDZENIA POMOCNICZE Wspomagany system Moc [W] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] c.o. 182, PODZIAŁ ZAPOTRZEBOWANIA NA ENERGIĘ Aterm /47

37 7.1. Roczne jednostkowe zapotrzebowanie na energię użytkową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 95,79-26, ,05 Udział 78,48-21, , Roczne jednostkowe zapotrzebowanie na energię końcową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 107,21-47,58 1,30-156,08 Udział 68,69-30,48 0,83-100, Roczne jednostkowe zapotrzebowanie na energię pierwotną Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 112,57-49,95 3,89-166,42 Udział 67,64-30,02 2,34-100,00 Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną: 166,42 kwh/(m²rok) 7.4. Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m²rok)] Nośnik energii system ciepłowniczy lokalny - ciepłownia na biomasę (w = 0,2) system ciepłowniczy lokalny - ciepłownia gazowa (w = 1,2) system ciepłowniczy lokalny - ciepłownia węglowa (w = 1,3) energia elektryczna - produkcja mieszana (w = 3,0) Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma 21,44-9,52 0,00-30,96 32,16-14,27 0,00-46,44 53,60-23,79 0,00-77,39 0,00-0,00 1,30-1,30 8. SPRAWDZENIE WYMAGAŃ PRAWNYCH Wskaźnik EP dla budynku projektowanego Wskaźnik EP dla budynku nowego wg WT 2008 Wskaźnik EP dla budynku przebudowywanego wg WT ,42 kwh/m²rok 120,32 kwh/m²rok 138,37 kwh/m²rok Aterm /47

38 ZAŁĄCZNIK 3.2. Bilans energetyczny budynku dla wariantu termomodernizacyjnego 2 1. OSŁONA BUDYNKU 1.1. Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody strop przy przepływie ciepła z dołu do góry strop przy przepływie ciepła z góry do dołu Htr mostków liniowych Htr łączne frsi** 0, ,65 49,56 0,00 49,56 0,98* 0, ,65 61,67 0,00 61,67 0,96* ściana zewnętrzna 0, ,34 159,70 0,00 159,70 0,96* RAZEM 0,245* 1189,64 270,93 0,00 270,93 0,97* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu Htr mostków liniowych Htr łączne 1 1,500 0,75 112,25 168,38 0,00 168,38 2 1,800 0,75 3,60 6,48 0,00 6,48 3 3,100 0,75 9,37 29,05 0,00 29,05 RAZEM 1,628* 0,75* 125,22 203,90 0,00 203,90 * Wartość średnioważona po powierzchni 2. WENTYLACJA 2.1. Wymiana powietrza w lokalach Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] Hve naturalna 1899,74 759,90 3. SEZON OGRZEWCZY 3.1. Liczba dni grzewczych w poszczególnych miesiącach I II III IV V VI VII VIII IX X XI XII 31,0 28,0 31,0 29,4 0,0 0,0 0,0 0,0 5,0 31,0 30,0 31,0 4. ZAPOTRZEBOWANIE NA CIEPŁO NA OGRZEWANIE I WENTYLACJĘ Aterm /47

39 Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd (bez uwzględnienia przerw w ogrzewaniu) Obliczeniowy współczynnik wyrażający wpływ przerw w ogrzewaniu na QH,nd (wg PN-EN ISO 13790:2009), wt*wd Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd Stała czasowa budynku, τ Wewnętrzna pojemność cieplna, Cm Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem kwh/rok 1, kwh/rok 113,53 h J/K kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok 4.1. Instalacja c.o. Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηh,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na ogrzewanie, w kwh/rok kwh/rok 0,89 1, Projektowe obciążenie cieplne (wg PN-EN 12831:2006) Projektowe obciążenie cieplne 74 kw 5. ZAPOTRZEBOWANIE NA CIEPŁO NA CIEPŁĄ WODĘ UŻYTKOWĄ Zapotrzebowanie na ciepło na ciepłą wodę użytkową, QW,nd kwh/rok 5.1. Instalacja c.w.u. Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W Całkowita średnia sprawność źródeł ciepła na c.w.u., ηw,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na c.w.u., w kwh/rok kwh/rok 0,51 1, Średnie zapotrzebowanie na moc do przygotowania c.w.u. (wg PN-EN 12831:2006) Średnie zapotrzebowanie na moc do przygotowania c.w.u. 5,83 kw 6. URZĄDZENIA POMOCNICZE Wspomagany system Moc [W] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] c.o. 182, PODZIAŁ ZAPOTRZEBOWANIA NA ENERGIĘ Aterm /47

40 7.1. Roczne jednostkowe zapotrzebowanie na energię użytkową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 95,79-26, ,05 Udział 78,48-21, , Roczne jednostkowe zapotrzebowanie na energię końcową Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 107,21-51,90 1,30-160,41 Udział 66,84-32,36 0,81-100, Roczne jednostkowe zapotrzebowanie na energię pierwotną Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma Wartość [kwh/(m²rok)] 112,57-54,50 3,89-170,96 Udział 65,85-31,88 2,28-100,00 Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną: 170,96 kwh/(m²rok) 7.4. Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m²rok)] Nośnik energii system ciepłowniczy lokalny - ciepłownia na biomasę (w = 0,2) system ciepłowniczy lokalny - ciepłownia gazowa (w = 1,2) system ciepłowniczy lokalny - ciepłownia węglowa (w = 1,3) energia elektryczna - produkcja mieszana (w = 3,0) Ogrzewanie i wentylacja Chłodzenie Ciepła woda Urządzenia pomocnicze Oświetlenie wbudowane Suma 21,44-10,38 0,00-31,82 32,16-15,57 0,00-47,73 53,60-25,95 0,00-79,56 0,00-0,00 1,30-1,30 8. SPRAWDZENIE WYMAGAŃ PRAWNYCH Wskaźnik EP dla budynku projektowanego Wskaźnik EP dla budynku nowego wg WT 2008 Wskaźnik EP dla budynku przebudowywanego wg WT ,96 kwh/m²rok 120,32 kwh/m²rok 138,37 kwh/m²rok Aterm /47

41 ZAŁĄCZNIK 3.3. Bilans energetyczny budynku dla wariantu termomodernizacyjnego 3 1. OSŁONA BUDYNKU 1.1. Przegrody nieprzezroczyste Rodzaj przegrody U [W/m²K] A [m²] Htr przegrody strop przy przepływie ciepła z dołu do góry strop przy przepływie ciepła z góry do dołu Htr mostków liniowych Htr łączne frsi** 0, ,65 49,56 0,00 49,56 0,98* 0, ,65 231,33 0,00 231,33 0,84* ściana zewnętrzna 0, ,34 159,70 0,00 159,70 0,96* RAZEM 0,424* 1189,64 440,58 0,00 440,58 0,94* * Wartość średnioważona po powierzchni ** Ryzyko zagrzybienia nie występuje dla frsi > 0, Przegrody przezroczyste L.p. U [W/m²K] gc A [m²] Htr otworu Htr mostków liniowych Htr łączne 1 1,500 0,75 112,25 168,38 0,00 168,38 2 1,800 0,75 3,60 6,48 0,00 6,48 3 3,100 0,75 9,37 29,05 0,00 29,05 RAZEM 1,628* 0,75* 125,22 203,90 0,00 203,90 * Wartość średnioważona po powierzchni 2. WENTYLACJA 2.1. Wymiana powietrza w lokalach Typ(y) wentylacji Wymagana wymiana powietrza [m³/h] Hve naturalna 1899,74 759,90 3. SEZON OGRZEWCZY 3.1. Liczba dni grzewczych w poszczególnych miesiącach I II III IV V VI VII VIII IX X XI XII 31,0 28,0 31,0 30,0 5,4 0,0 0,0 0,0 10,7 31,0 30,0 31,0 4. ZAPOTRZEBOWANIE NA CIEPŁO NA OGRZEWANIE I WENTYLACJĘ Aterm /47

42 Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd (bez uwzględnienia przerw w ogrzewaniu) Obliczeniowy współczynnik wyrażający wpływ przerw w ogrzewaniu na QH,nd (wg PN-EN ISO 13790:2009), wt*wd Zapotrzebowanie na ciepło na ogrzewanie i wentylację, QH,nd Stała czasowa budynku, τ Wewnętrzna pojemność cieplna, Cm Zyski ciepła od słońca Zyski ciepła wewnętrzne Zyski ciepła razem Straty ciepła przez przenikanie Straty ciepła na wentylację Straty ciepła razem kwh/rok 1, kwh/rok 99,82 h J/K kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok kwh/rok 4.1. Instalacja c.o. Zapotrzebowanie energii końcowej na ogrzewanie i wentylację, QK,H Zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację, QP,H Całkowita średnia sprawność źródeł ciepła na ogrzewanie, ηh,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na ogrzewanie, w kwh/rok kwh/rok 0,89 1, Projektowe obciążenie cieplne (wg PN-EN 12831:2006) Projektowe obciążenie cieplne 81 kw 5. ZAPOTRZEBOWANIE NA CIEPŁO NA CIEPŁĄ WODĘ UŻYTKOWĄ Zapotrzebowanie na ciepło na ciepłą wodę użytkową, QW,nd kwh/rok 5.1. Instalacja c.w.u. Zapotrzebowanie energii końcowej do podgrzania ciepłej wody, QK,W Zapotrzebowanie energii pierwotnej do podgrzania ciepłej wody, QP,W Całkowita średnia sprawność źródeł ciepła na c.w.u., ηw,tot Średni współczynnik nakładu nieodnawialnej energii pierwotnej na c.w.u., w kwh/rok kwh/rok 0,51 1, Średnie zapotrzebowanie na moc do przygotowania c.w.u. (wg PN-EN 12831:2006) Średnie zapotrzebowanie na moc do przygotowania c.w.u. 5,83 kw 6. URZĄDZENIA POMOCNICZE Wspomagany system Moc [W] Zapotrzebowanie na energię końcową [kwh/rok] Zapotrzebowanie na energię pierwotną [kwh/rok] c.o. 182, PODZIAŁ ZAPOTRZEBOWANIA NA ENERGIĘ Aterm /47
