1 PROJEKT ZAGOSPODAROWANIA TERENU Nazwa: Adres: Inwestor: Rozbiórka (demontaż) istniejących urządzeń placu zabaw, montaż nowych urządzeń placu zabaw i ogrodzenia ul. Piaskowa 5 i Piaskowa 7 w Legionowie część działki ew. nr 1/763 obr. 63 w Legionowie Gmina Miejska Legionowo Urząd Miasta Legionowo ul. marsz. J. Piłsudskiego 41 Klasyfikacja robót wg. CPV: Wyposażenie placów zabaw Oświadczam, iż niniejsza dokumentacja została wykonana została wykonana zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (art. 20 ust. 4 Prawa Budowlanego). Opracowanie: r.

2 SŁU O s i e d l o w y p l a c z a b a w p r z y ul. Piaskowej 5 i Piaskowej 7 w L e g i o n o w i e Zawartość opracowania 1 WSTĘP PRZEDMIOT I PODSTAWA OPRACOWANIA INFORMACJE O TERENIE POŁOŻENIE OPRACOWANIE PROJEKTOWE ZAPROPONOWANE ROZWIĄZANIA PROGRAMOWO-PRZESTRZENNE PODZIAŁ OBOWIĄZKÓW (DLA POTRZEB PRZETARGU NIEOGRANICZONEGO) PODSTAWOWE ROZWIĄZANIA PROJEKTOWE ELEMENTY WYPOSAŻENIA...5 WYKAZ RYSUNKÓW I ZAŁĄCZNIKÓW...8 str. 2

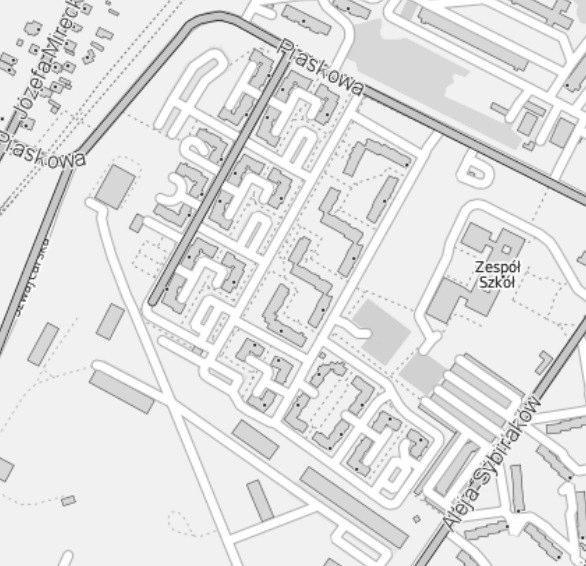

3 1 WSTĘP O s i e d l o w y p l a c z a b a w p r z y ul. Piaskowej 5 i Piaskowej 7 w L e g i o n o w i e 1.1 PRZEDMIOT I PODSTAWA OPRACOWANIA Przedmiotem opracowania jest rozbiórka (demontaż) istniejących, zużytych urządzeń placu zabaw, przestawienie bujaków na sprężynach w nowe miejsca na przedmiotowym placu zabaw wraz z ich remontem polegającym na czyszczeniu, malowaniu oraz montaż ogrodzenia i nowych urządzeń (opisanych w dalszej części projektu) przy ul. Piaskowej 5 i 7 w Legionowie na fragmencie działki ew. nr 1/763 z obr. 63. Projekt wykonano w oparciu o mapę do celów projektowych, wizję i domiary w terenie oraz wytyczne przekazane Zamawiającego. Zadanie wykonania placu zabaw jest realizowane w ramach inicjatywy lokalnej z dofinansowaniem z budżetu Gminy Legionowo. 2 INFORMACJE O TERENIE 2.1 POŁOŻENIE Teren opracowania obejmuje część działki nr ew. 1/763 z obr. 63. Teren osiedlowy, płaski, z kilkoma wysłużonymi urządzeniami zabawowymi: zjeżdżalnie, drabinki, huśtawka, piaskownica, ławki. Lokalizację placu zabaw oznaczono poniżej (za: Widok na teren opracowania: str. 3

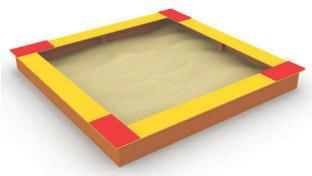

4 3 OPRACOWANIE PROJEKTOWE 3.1 ZAPROPONOWANE ROZWIĄZANIA PROGRAMOWO-PRZESTRZENNE Teren został wskazany przez Zamawiającego. Planowane zagospodarowanie będzie dostosowane do istniejącego ukształtowania terenu i układu dojrzałych drzew. Nowe urządzenia zabawowe i wyposażenie uzupełniające przedstawiono w dalszej części opracowania. Plac zabaw musi spełniać wymagania bezpieczeństwa określone w: PN-EN 1176:2009 i PN-EN 1177:2009. Obszar planowanej przebudowy placu zabaw zamyka się w granicach działki i nie oddziałuje na działki sąsiednie. Teren nie jest obiektem zabytkowym i nie podlega Konserwatorowi Zabytków. Przedmiotowa działka nie znajduje się w granicach terenów górniczych. Nie przewiduje się pogorszenia warunków oraz zagrożeń dla środowiska oraz higieny i zdrowia użytkowników placu zabaw i jego otoczenia. Inwestycja zaliczana do I kategorii geotechnicznej: proste warunki gruntowe. Zostaje zachowana funkcja placu zabaw. Zakres zgłoszonego wyposażenia placu zabaw przez poszczególnych inicjatorów: a) Ulica Piaskowa 5 zakup i montaż: huśtawka łańcuchowa dwuosobowa szt.1 karuzela tarczowa szt. 1 ogrodzenie metalowe, ok. 90 mb łącznie z trzema furtkami piaskownica szt.1 w ramach prac społecznych rozbiórka, wywóz i utylizacja zużytych starych zabawek wraz z mocowaniami do podłoża b) Ulica Piaskowa 7 zakup i montaż: wielofunkcyjny zestaw zabawowy ze zjeżdżalnią szt. 1 ławka parkowa żeliwno-drewniana szt. 4 kosz na śmieci szt. 2 regulamin placu zabaw szt. 1 plandeka na piaskownicę szt. 1 w ramach prac społecznych przeniesienie istniejących bujaków na sprężynie szt. 5 w ramach prac społecznych dowóz piachu i wykonanie bezpiecznego podłoża z piachu oraz regeneracja i konserwacja istniejących bujaków na sprężynie szt PODZIAŁ OBOWIĄZKÓW (DLA POTRZEB PRZETARGU NIEOGRANICZONEGO) ZADANIE I: ul. Piaskowa 5 GMINA huśtawka łańcuchowa dwuosobowa karuzela tarczowa z siedziskami ogrodzenie metalowe z trzema furtkami (dwie o szer. 1,3m i jedna o szer.1,0m) MIESZKAŃCY UL. PIASKOWEJ zakup piaskownicy rozbiórka starych urządzeń ZADANIE II: ul. Piaskowa 7 GMINA zestaw zabawowy ławka parkowa szt. 4 MIESZKAŃCY UL. PIASKOWEJ zakup kosza na śmieci szt. 2 zakup regulaminu placu zabaw zakup plandeki na piaskownicę przeniesienie istniejących bujaków i ich remont dowóz piasku i wykonanie podłoża str. 4

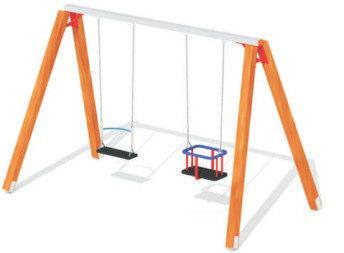

5 3.3 PODSTAWOWE ROZWIĄZANIA PROJEKTOWE ELEMENTY WYPOSAŻENIA Montaż nowego wyposażenia należy wykonać w przewidzianych na planie miejscach z dostosowaniem do warunków terenowych, ściśle wg. instrukcji producenta. Wszystkie elementy wyposażenia muszą być trwale i stabilnie związane z gruntem, w strefach bezpieczeństwa lub funkcjonowania nie mogą znaleźć się żadne przeszkody stwarzające zagrożenie. Urządzenia zabawowe muszą posiadać tabliczki znamionowe informujące o producencie, dacie produkcji i normie, zgodnie z którą zostały wykonane. Plac zabaw należy wykonać zgodnie wymogami norm PN-EN 1176:2009 i PN-EN 1177:2009. Sposób montażu urządzeń i wyposażenia: ściśle wg instrukcji producenta i zgodnie z ww. normami. Poniżej specyfikacja zaproponowanych urządzeń: 1. HUŚTAWKA PODWÓJNA Z METALOWĄ BELKĄ Wymiary zewnętrzne: 1620 x 3000 mm; wys mm Wysokość siedziska: 430 mm Wysokość swobodnego upadku: 1135 mm Strefa bezpieczeństwa: 7000 x 3000 mm Huśtawka podwójna z siedziskami: płaskim typu "deska" / płaskim typu "deska" z oparciem w kształcie pałąka / koszowym dla małych dzieci. Konstrukcja i materiały: drewno klejone, iglaste, belki min. 90 x 90 mm lub okrągłe o obwodzie min. 31 cm, montowana na kotwach stalowych; belka poprzeczna wykonana ze stali ocynkowanej ogniowo; łańcuchy techniczne, kalibrowane, ocynkowane ogniowo; śruby i nakrętki cynkowane ogniowo. 2. PIASKOWNICA KWADRATOWA Z PLANDEKĄ Wymiary zewnętrzne: 2500 x 2500 mm z siedziskami, wys. 300 mm Wysokość swobodnego upadku: < 300 mm Strefa bezpieczeństwa: koło o średnicy 5000 x 5000 mm Konstrukcja i materiały: drewno iglaste 100 x 40 mm, zabezpieczone ciśnieniowo oraz impregnatem; ławeczki ze sklejki powlekanej tworzywem HPL plandeka zabezpieczająca przed zanieczyszczeniem piasku, odporna na warunki atmosferyczne str. 5

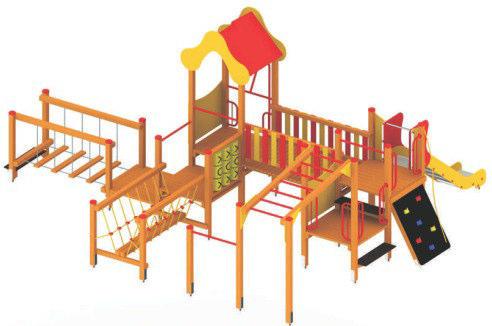

6 3. KARUZELA TARCZOWA (otwarta) Wymiary zewnętrzne: fi 1500 mm; wys. 800 mm Wysokość swobodnego upadku: < 500 mm Strefa bezpieczeństwa: fi 5500 mm; Konstrukcja i materiały:z rur i profili stalowych cynkowanych i malowanych farbą proszkową; podstawa z ryflowanej blachy aluminiowej. 4. ZESTAW ZABAWOWY ZE ZJEŻDŻALNIĄ Wymiary zewnętrzne: 7540 x 6460 mm; wys mm Wysokość swobodnego upadku: < 1900 mm Strefa bezpieczeństwa: x mm W zestawie: wieża kwadratowa, zjeżdżalnia wys mm, podesty x 4, pomost sztywny, przejście po belce z linami, pomost ruchomy, drabinka pozioma, rura strażacka, drążek gimnastyczny, ścianka wspinaczkowa, panel edukacyjny XO. Konstrukcja i materiały: słupy z drewna klejonego min. 90x90 mm lub okrągłe o obwodzie mon. 31 cm zabezpieczonego preparatem do drewna z lakierem, osłony ze sklejki wodoodpornej powlekanej tworzywem HPL, zjeżdżalnie z tworzywa GP, drążki ze stali nierdzewnej; liny z tworzywa PP na rdzeniu stalowym; kapturki zabezpieczające z tworzywa; montaż na kotwach stalowych. str. 6

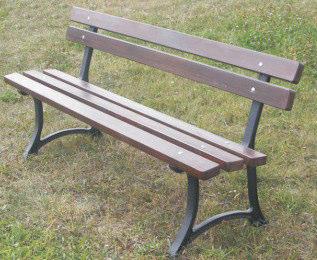

7 5. ŁAWKA ŻELIWNO-DREWNIANA Wymiary zewnętrzne: 1800 x 420 mm; wys. 800 mm Konstrukcja i materiały: żeliwo, deski klejone, lakierowane preparatem do drewna; kotwienie na stałe do podłoża 6. KOSZ NA ŚMIECI Wymiary całkowite: 480 x 400 x 1250 mm pojemność ok. 35 litrów waga ~ 12 kg Konstrukcja i materiały: kosz z blachy 1,5 mm, daszek z blachy 2 mm blachy cynkowane i malowane farbami proszkowymi montaż przez zabetonowanie w komplecie klucz systemowy 7. TABLICA REGULAMINOWA wymiary zewnętrzne: 900 x 100 mm; wysokość: ok mm wymiary tablicy: ok. 500 x 500 mm Konstrukcja z drewna impregnowanego metodą ciśnieniową; montowana na kotwach; tablicę z regulaminem wykonać w trwałej technice odpornej na warunki atmosferyczne. Zaleca się dodatkowo przedstawienie treści w formie piktogramów, szczególnie zakaz palenia. Treści umieszczone na tablicy z regulaminem placu zabaw należy uzgodnić z Inwestorem uwzględniając zasady i warunki korzystania ze placu zabaw. Na tablicach przede wszystkim powinna znaleźć się informacja z adresem i numerem Inwestora i/lub osoby upoważnionej oraz numerami alarmowymi. Ponadto należy zamieścić graficzny i tekstowy zakaz palenia. Zaleca się, by pozostałe zasady użytkowania były również zapisane w formie graficznej (piktogramy). Tablica powinna być czytelna, wykonana w technice odpornej na działanie czynników atmosferycznych. 8. OGRODZENIE PANELOWE ogrodzenie z siatki zgrzewanej, przegiętej 3-krotnie; panel o długości standardowej ok. 2,5 m liczba prętów poziomych 12, pionowych nie mniej niż 51 przy oczku 50x200mm wysokość nie mniej niż 1,0 m nie więcej niż 1,35 m grubość drutu nie mniej niż 5mm, ocynk. + malowane RAL zielony w komplecie z 3 furtkami: szer. 1,3 m szt. 2 (ozn. na planie F) i szer. 1 m szt. 1 (ozn. f) furtki kompletne, z zawiasami, zamkami, klamkami, wyposażone w samozamykacz długość całości ogrodzenia wraz z furtkami: około 90 mb słupki 40 x 60 mm wraz z systemowymi łącznikami gr. ścianki profilu niemniej niż 2 mm uwaga: górna część nie może posiadać wystających prętów 9. ISTNIEJĄCE BUJAKI - ilość 5 sztuk w ramach prac społecznych będzie wykonana regeneracja i konserwacja istniejących bujaków na sprężynie polegająca na czyszczeniu, pomalowaniu i wymianie drobnych zużytych elementów; podczas montażu uwzględnić strefę bezpieczeństwa w zakresie ok. 1,5 m zgodnie z wymogami PN-EN 1176 str. 7

8 WYKAZ RYSUNKÓW I ZAŁĄCZNIKÓW UPRAWNIENIA ARCHITEKTA WRAZ Z IZBĄ ARCHITEKTA PROJEKT ZAGOSPODAROWANIA TERENU NA MAPIE D. C. PROJEKTOWYCH - SKALA 1:500 PROJEKT WYKONAWCZY - SKALA 1:200 str. 8
