PORADNIK INSTALACJI KAMER RTX IP

Transkrypt

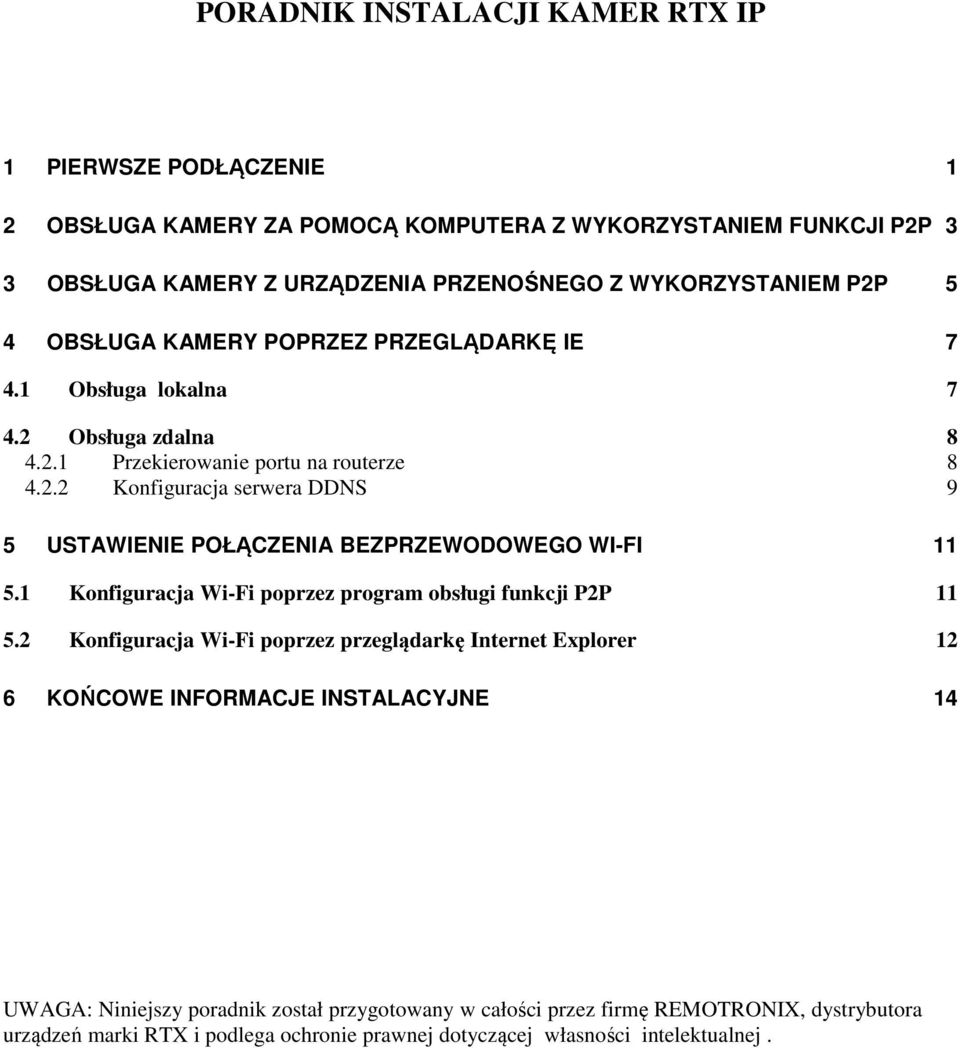

1 PORADNIK INSTALACJI KAMER RTX IP 1 PIERWSZE PODŁĄCZENIE 1 2 OBSŁUGA KAMERY ZA POMOCĄ KOMPUTERA Z WYKORZYSTANIEM FUNKCJI P2P 3 3 OBSŁUGA KAMERY Z URZĄDZENIA PRZENOŚNEGO Z WYKORZYSTANIEM P2P 5 4 OBSŁUGA KAMERY POPRZEZ PRZEGLĄDARKĘ IE Obsługa lokalna Obsługa zdalna Przekierowanie portu na routerze Konfiguracja serwera DDNS 9 5 USTAWIENIE POŁĄCZENIA BEZPRZEWODOWEGO WI-FI Konfiguracja Wi-Fi poprzez program obsługi funkcji P2P Konfiguracja Wi-Fi poprzez przeglądarkę Internet Explorer 12 6 KOŃCOWE INFORMACJE INSTALACYJNE 14 UWAGA: Niniejszy poradnik został przygotowany w całości przez firmę REMOTRONIX, dystrybutora urządzeń marki RTX i podlega ochronie prawnej dotyczącej własności intelektualnej.

2 Treści zawarte w niniejszym poradniku nie mogą być publikowane, kopiowane lub udostępniane w jakiejkolwiek formie w całości lub we fragmentach pod rygorem postępowania cywilnego z tytułu naruszenia praw autorskich. Dziękujemy za zakup naszej kamery. Firma REMOTRONIX dołożyła wszelkich starań aby niniejszy poradnik umożliwił bezproblemowe zainstalowanie urządzenia marki RTX nawet osobom o niewielkiej wiedzy z zakresu konfiguracji urządzeń IP. Prosimy o wnikliwe zapoznanie się z zamieszczonymi poniżej informacjami, dzięki czemu instalacja stanie się łatwa i przyjemna. Jeśli jednak zawarte tutaj informacje okażą się niewystarczające lub będą Państwo mieli problem z instalacją prosimy o kontakt poprzez formularz dostępny na 1 Pierwsze podłączenie Przy pierwszym podłączeniu kamerę należy ustawić w pobliżu routera i podłączyć ją przewodem zawartym w zestawie umieszczonym w złączu LAN kamery z dowolnym wolnym gniazdem LAN w routerze, a następnie podłączyć zasilacz umieszczając wyczkę w gnieździe 5V (w przypadku kamer zewnętrznych gniazdo LAN i gniazdo zasilania umieszczone są na zakończeniu wiązki przewodowej). Następnie należy uruchomić płytę CD zawartą w zestawie. Z wyświetlonego menu należy wybrać Search Tool i zainstalować program IPCamSetup. 2

3 W dalszej kolejności klikając na utworzoną na pulpicie ikonę należy uruchomić program IPCamSetup W otwartym oknie programu pojawi się numer IP przydzielony kamerze przez router(1). Jeśli okno Device jest puste, należy odczekać ok. 30 sekund i wcisnąć przycisk Refresh. W kolejnych krokach należy: 1. Zaznaczyć wyświetlony numer IP kamery poprzez jednokrotne kliknięcie 2. Pole DHCP powinno być zaznaczone kamera będzie posługiwać numerem IP nadanym przez router. 3. Zmienić domyślny numer portu 81 na wyższy (np.1080) w celu wyeliminowania ewentualnego konfliktu portów (niektóre routery wykorzystują porty z niższych zakresów). Jeśli w ramach tej samej sieci LAN ma pracować kilka kamer, każdej należy przypisać inny (kolejny) numer portu 4. Wcisnąć przycisk Setting aby zapisać ustawienia w pamięci kamery. Po tej czynności nastąpi restart kamery, który trwa ok. 30 sekund. Po wykonaniu restartu w oknie Device powinien ponownie pojawić się numer IP kamery z umieszczonym w nawiasie uprzednio ustawionym portem. 3

4 2 Obsługa kamery za pomocą komputera z wykorzystaniem funkcji P2P Obsługa funkcji P2P (dostępna w niektórych modelach kamer RTX) umożliwia uproszczoną konfigurację i szybki dostęp do urządzenia z zewnętrznych sieci internetowych (także komórkowych 3G). Aby rozpocząć obsługę z wykorzystaniem funkcji P2P należy na komputerze, z którego ma być obsługiwana kamera zainstalować program DeviceClient. Program znajduje się na dysku CD w katalogu Super-Client Software. Uwaga: Dla systemów Windows Vista, Windows7, Windows8 program Device Client należy uruchamiać w trybie zgodności z WindowsXP klikając prawym przyciskiem na ikonę programu DeviceClient, należy wybrać właściwości, a następnie zaznaczyć pole uruchamiaj w trybie zgodności z Windows XP Po zainstalowaniu i uruchomieniu należy kolejno: 1. Z górnego paska programu wybrać System a następnie Device List 2. Po otwarciu okna Device wcisnąć przycisk Add 3. W nowo otwartym oknie w polu Device wpisać dowolną nazwę dla kamery 4. W polu User wpisać admin (małe litery) pole Pwd pozostawić puste 5. Pole ID należy wypełnić używając numeru seryjnego, podanego na naklejce umieszczonej na spodzie kamery. Należy zachować wielkości liter, ilości cyfr i myślników. 6. Zatwierdzić przyciskiem OK. i zamknąć okno Device UWAGA: W przypadku kamer HD należy koniecznie zmienić parametr Video na H264 MainStream 4

5 Teraz wystarczy już tylko kliknąć na nazwę kamery i przytrzymując, przenieść na prawą stronę, w pole ekranu do przeglądania. Po kilku sekundach powinien ukazać się obraz z kamery. W analogiczny sposób jak opisano powyżej można dodać kolejne kamery do obsługi. Opisana powyżej instalacja kamery z wykorzystaniem funkcji P2P wymagana jest na każdym komputerze, z którego ma być obsługiwana kamera i jest wystarczająca aby obsługiwać kamerę z dowolnego miejsca za równo z sieci lokalnej jak i z sieci zewnętrznych. Jeśli w oknie nie pojawia się obraz z kamery, prawdopodobną przyczyną jest załączona zapora sieciowa routera i może ona wymagać zmiany konfiguracji. 5

6 3 Obsługa kamery z urządzenia przenośnego z wykorzystaniem P2P Kamery marki RTX obsługujące funkcję P2P mogą być obsługiwane z urządzeń przenośnych typu smartfon / tablet pracujących w oparciu o systemy Android lub ios W celu uruchomienia obsługi z urządzenia przenośnego należy zainstalować aplikację P2P. Dla systemu Android aplikacja RTX.apk dostępna jest na płycie CD w katalogu APP for MJ-P2P, dla systemu ios aplikacja jest dostępna bezpłatnie w App Store pod nazwą P2Pipcam. Po zainstalowaniu aplikacji należy kolejno: 6

7 Po zatwierdzeniu na panelu głównym aplikacji pojawi się miniatura z numerem ID kamery oraz jej nazwą. Klikniecie na miniaturę otwiera okno kamery umożliwiające jej obsługę. Przesunięcie palcem po ekranie umożliwia obracanie głowicą kamery w pionie lub poziomie (dotyczy kamer z funkcją obrotu) 7

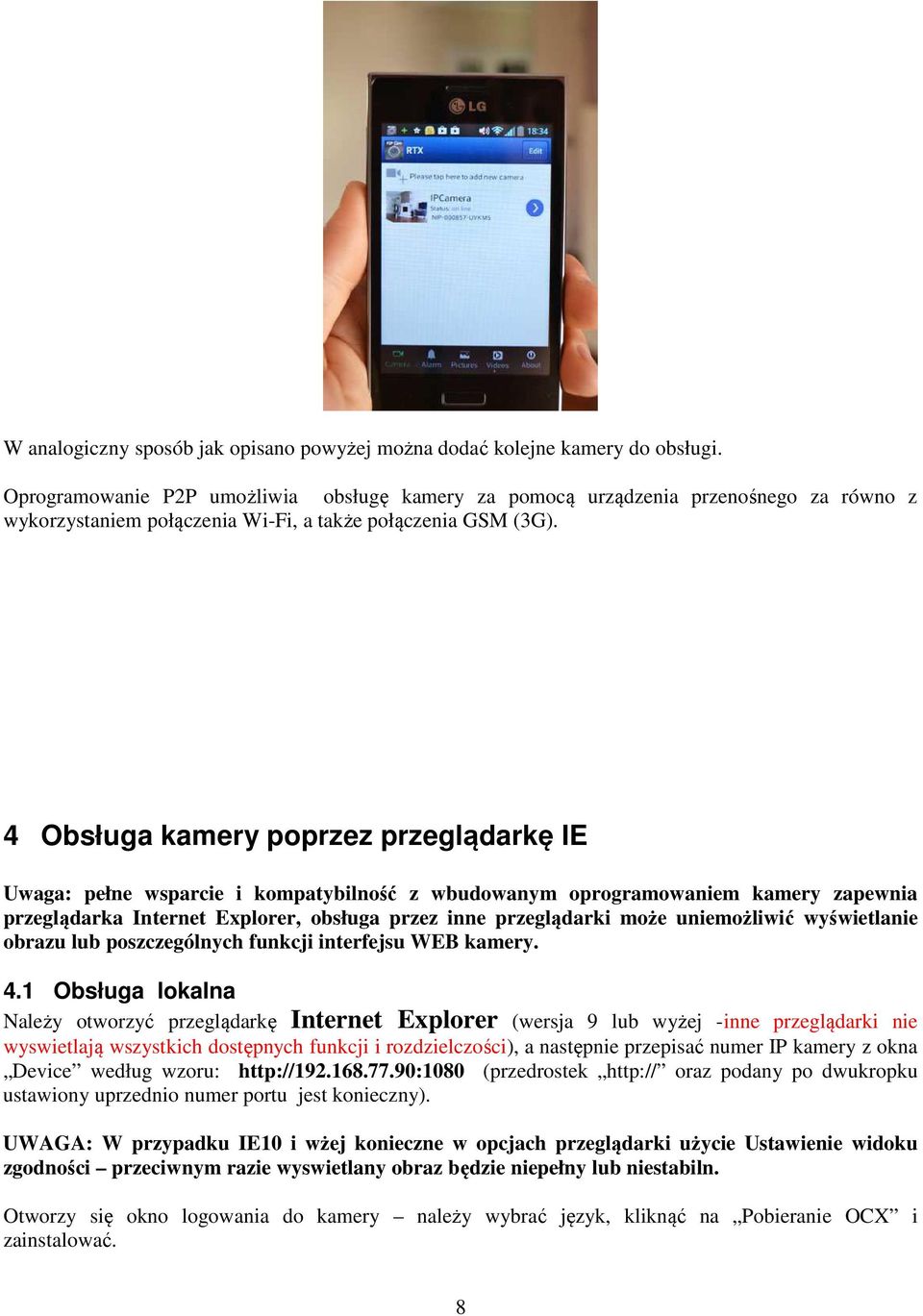

8 W analogiczny sposób jak opisano powyżej można dodać kolejne kamery do obsługi. Oprogramowanie P2P umożliwia obsługę kamery za pomocą urządzenia przenośnego za równo z wykorzystaniem połączenia Wi-Fi, a także połączenia GSM (3G). 4 Obsługa kamery poprzez przeglądarkę IE Uwaga: pełne wsparcie i kompatybilność z wbudowanym oprogramowaniem kamery zapewnia przeglądarka Internet Explorer, obsługa przez inne przeglądarki może uniemożliwić wyświetlanie obrazu lub poszczególnych funkcji interfejsu WEB kamery. 4.1 Obsługa lokalna Należy otworzyć przeglądarkę Internet Explorer (wersja 9 lub wyżej -inne przeglądarki nie wyswietlają wszystkich dostępnych funkcji i rozdzielczości), a następnie przepisać numer IP kamery z okna Device według wzoru: (przedrostek oraz podany po dwukropku ustawiony uprzednio numer portu jest konieczny). UWAGA: W przypadku IE10 i wżej konieczne w opcjach przeglądarki użycie Ustawienie widoku zgodności przeciwnym razie wyswietlany obraz będzie niepełny lub niestabiln. Otworzy się okno logowania do kamery należy wybrać język, kliknąć na Pobieranie OCX i zainstalować. 8

9 Teraz należy zamknąć wszystkie okna (IE rozpoznaje zainstalowane wtyczki przy ponownym uruchomieniu), a następnie ponownie uruchomić przeglądarkę, i numer ip kamery jak uprzednio pamiętając o przedrostku http i porcie. Po wciśnięciu przycisku Zaloguj wpisać fabryczne dane logowania w odpowiednie okna : login: admin hasło: (brak) W przeglądarce otworzy się panel obsługi kamery z podglądem obrazu widzianego przez urządzenie. Dla poszczególnych modeli kamery z uwagi na obsługiwane funkcje, wygląd panelu może nieco się różnić. Zalecenie: Kamery RTX posiadają możliwość regulacji ostrości jeśli zachodzi potrzeba można wyostrzyć obraz poprzez pokręcenie pierścieniem obiektywu (w kamerach zewnętrznych należy uprzednio odkręcić osłonę obiektywu) 9

10 4.2 Obsługa zdalna Przekierowanie portu na routerze W celu umożliwienia zdalnego (z poza sieci lokalnej) dostępu do kamery konieczne jest skonfigurowanie routera tak, aby niejako wpuszczał zapytania z poza sieci lokalnej i przekierowywał je na konkretne urządzenie (kamerę). W tym celu konieczne jest tzw. otwarcie i przekierowanie portu. W ustawieniach routera należy odszukać opcję Port forwarding (w zależności od producenta danego routera można też spotkać nazewnictwo Virtual server lub NAT/PAT) W konfiguracji przekierowania portu należy ustawić port uprzednio skonfigurowany w kamerze (opisane w rozdziale Pierwsze podłączenie. Zwykle konfiguracja przekierowania portu polega na ustanowieniu nowej usługi i wygląda następująco (przedstawiono na podstawie routera marki Netgear): 1. Nazwę usługi należy ustalić dowolnie - np. Kamera1, 2. Port zewnętrzny i port wewnętrzny w przypadku kamer IP jest portem pojedynczym (takim jak port uprzednio skonfigurowany w kamerze -opisane w rozdziale Pierwsze podłączenie ) czyli np Protokół zalecany to TCP/UDP (lub oba), jeśli nie jest taki dostępny należy wybrać TCP 4. IP hosta /wewnętrzny adres IP jest to adres lokalny uprzednio skonfigurowany w kamerze -opisane w rozdziale Pierwsze podłączenie Po zatwierdzeniu ustawień kamera powinna być dostępna z dowolnej sieci zewnętrznej z wykorzystaniem adresu zewnętrznego nadanego przez dostawcę Internetu oraz podaniem ustawionego uprzednio portu, np.: :1080. Uwaga: Jeśli dostawca Internetu nie udostępnia zewnętrzętrznego IP abonentowi, należy ustalić z dostawcą aby dokonał otwarcia i przekierowania portu również na swoim routerze. 10

11 Uwaga: Część dostawców Internetu działających w oparciu o sieć GSM (3G) blokuje dostęp zewnętrzny z wykorzystaniem przekierowania portu w takim przypadku kamerę można obsługiwać tylko za pomocą oprogramowania P2P Konfiguracja serwera DDNS W przypadku niektórych dostawców (np. TP, Netia, UPC) abonent otrzymuje zewnętrzne IP jednak jest ono zmieniane. W takim przypadku wygodnym rozwiązaniem jest wykorzystanie usługi serwera DDNS (usługa dostępna bezpłatnie w niektórych modelach RTX). Tego typu usługi dostępne są także odpłatnie (np. dyn.org) lub bezpłatnie (np. no-ip.org) u wielu dostawców i umożliwiają automatyczne przechwytywanie zmieniającego się IP i dopisanie go do jednej stałej nazwy. np.:dom.no-ip.org:1080 Konfiguracja serwera DDNS (w niektórych kamerach RTX jest usługa DDNS jest predefiniowana fabrycznie), jeśli dany model nie posiada skonfigurowanego serwera DDNS (pola są puste) należy kolejno: Wybrać z menu ustawień wpisaniu nazwy usługi i hasła dostępowego do usługodawcy DDNS. W celu ustawienia usługi DDNS należy wcisnąć przycisk w panelu głównym, a następnie: 1. wybrać opcję DDNS 2. wybrać właściwy serwer z rozwijanej listy oraz uzupełnić nazwy użytkownika i hasło DDNS Jeśli usługa oferowana jest bezpłatnie z danym modelem kamery dane dostępowe do serwera znajdują się na naklejce na obudowie kamery. 3. Wcisnąć przycisk Zatwierdź aby zapisać ustawienia 4. Po odświeżeniu adres dostępowy do kamery zostanie wyświetlony w polu Status DDNS, np.: 3cam home.org:

12 Wskazany przykładowy adres będzie stałym adresem dostępowym do kamery, za pomocą którego należy posługiwać się w przypadku obsługi urządzenia poprzez przeglądarkę IE z dowolnej sieci zewnętrznej. 5 Ustawienie połączenia bezprzewodowego Wi-Fi Kamery RTX mogą łączyć się bezprzewodowo, aby takie połączenie było możliwe należy wykonać nieskomplikowaną konfigurację. 12

13 Poniżej opisano dwa sposoby konfiguracji- poprzez oprogramowanie P2P oraz poprzez przeglądarkę IE, Nie zależnie od sposobu przeprowadzonej konfiguracji połączenie Wi-Fi będzie możliwe dla każdej z platform, np. ustawienie Wi-Fi z programu P2P będzie działać również dla obsługi poprzez przeglądarkę lub z urządzenia przenośnego. Przed konfiguracją łączności Wi-Fi konieczna jest (jeśli wcześniej nie przeprowadzono) przypisanie stałego adresu IP dla kamery i ustawienie portu (opisane w rozdziale Pierwsze podłączenie ) 5.1 Konfiguracja Wi-Fi poprzez program obsługi funkcji P2P Przy konfiguracji Wi-Fi przez oprogramowanie P2P, należy w pierwszej kolejności dodać kamerę w programie DeviceClient według opisu z rozdziału Obsługa kamery za pomocą komputera z wykorzystaniem funkcji P2P Aby ustanowić połączenie Wi-Fi należy kolejno: 1. Dwukrotnie kliknąć na ikonę dodanej kamery (urządzenie musi być aktywne czyli powinien być widoczny obraz z kamery) 2. Z listy opcji należy wybrać Wi-Fi 3. W nowo otwartym oknie wcisnąć przycisk Scan w celu przeszukania dostępnych sieci bezprzewodowych. 4. Wybrać swoją sieć Wi-Fi wypełnią się automatycznie pola dotyczące parametrów danej sieci z wyjątkiem pola Share Key 5. W polu Share Key należy wpisać klucz sieciowy (ten sam jaki jest wykorzystywany dla innych urządzeń). Klucz sieciowy jest indywidualny dla każdej sieci i zapisany jest w ustawieniach routera. 6. Wcisnąć przycisk Submit aby zapisać ustawienia w pamięci kamery. Po tej czynności nastąpi restart kamery, który trwa ok. 30 sekund. W czasie restartu należy odłączyć przewód LAN od kamery. Urządzenie włącza wbudowaną kartę Wi-Fi w przypadku braku podłączonego przewodu LAN tylko przy restarcie lub ponownym podłączeniu zasilania jeśli przewód LAN jest podłączony, komunikacja Wi-Fi nie działa. Po wykonaniu restartu można ponownie zalogować się do kamery bezprzewodowo wykorzystując ustalony numer IP. 13

14 5.2 Konfiguracja Wi-Fi poprzez przeglądarkę Internet Explorer W celu ustawienia łączności Wi-Fi należy kliknąć ikonę ustawień wybrać opcję Ustawienia Wi-Fi w panelu głównym, a następnie z menu 14

15 Po otwarciu okna należy kolejno : 1. Wcisnąć przycisk Skanuj w celu przeszukania dostępnych sieci bezprzewodowych 2. Wybrać swoją sieć Wi-Fi wypełnią się automatycznie pola dotyczące parametrów danej sieci z wyjątkiem pola Share Key 3. W polu Share Key należy wpisać klucz sieciowy (ten sam jaki jest wykorzystywany dla innych urządzeń). Klucz sieciowy jest indywidualny dla każdej sieci i zapisany jest w ustawieniach routera. 4. Wcisnąć przycisk Zatwierdź aby zapisać ustawienia w pamięci kamery. Po tej czynności nastąpi restart kamery, który trwa ok. 30 sekund. W czasie restartu należy odłączyć przewód LAN od kamery. 15

16 Urządzenie włącza wbudowaną kartę Wi-Fi w przypadku braku podłączonego przewodu LAN tylko przy restarcie lub ponownym podłączeniu zasilania jeśli przewód LAN jest podłączony, komunikacja Wi-Fi nie działa. Po wykonaniu restartu można ponownie zalogować się do kamery bezprzewodowo wykorzystując ustalony numer IP. 6 Końcowe informacje instalacyjne Przy wyborze miejsca docelowej instalacji urządzenia należy przestrzegać następujących zasad: Kamery wewnętrzne nie są odporne na kurz i wodę nie wolno instalować ich w miejscach gdzie występuje duże zapylenie lub kondensacja pary wodnej, a temperatura otoczenia mieści się w zakresie od 0 do 50st.C. Kamery zewnętrzne należy instalować w miejscach zacienionych duże nasłonecznienie może powodować zniekształcenia obrazu, temperatura otoczenia powinna mieścić się w zakresie od 20 do 50st.C W celu montażu kamer do ścian/elewacji należy używać fabrycznych uchwytów. Nawiercanie otworów montażowych w obudowie kamery jest niedopuszczalne, może prowadzić do jej uszkodzenia i powoduje utratę gwarancji. Każda kamera RTX posiada przycisk przywrócenia ustawień fabrycznych (RESET) ; w przypadku kamer wewnętrznych znajduje się on zwykle na spodzie obudowy, a w przypadku kamer zewnętrznych na zakończeniu wiązki przewodowej. W razie konieczności przywrócenia ustawień fabrycznych należy wcisnąć przycisk RESET na ok. 15sekun -wprowadzone dane konfiguracyjne zostaną usunięte, a kamera powróci do ustawień producenta. 16
