Jak skonfigurować tryb AP w urządzeniu TL-WR702N

Transkrypt

1 Jak skonfigurować tryb AP w urządzeniu TL-WR702N Odpowiedni dla: TL-WR702N Definicja: W tym trybie urządzenie TL-WR702N połączone jest z siecią przewodową za pomocą kabla Ethernet i umożliwia dostęp do tej sieci drogą bezprzewodową. Zastosowanie: 1) Bezprzewodowy dostęp do Internetu w biurach, hotelach i innych miejscach w których dostepna jest już przewodowa sieć lokalna; 2) Gry sieciowe, małe spotkania i inne sytuacje w których potrzebne jest czasowe bezprzewodowe połączenie urządzeń. Podłączanie sprzętu Krok 1: Podłącz urządzenie WR702N do komputera za pomocą kabla Ethernet. Krok 2: Włącz urządzenie WR702N Wstępna konfiguracja komputera - dla Windows 7, Vista oraz XP (konfigurację dla Mac OS X opisano poniżej)

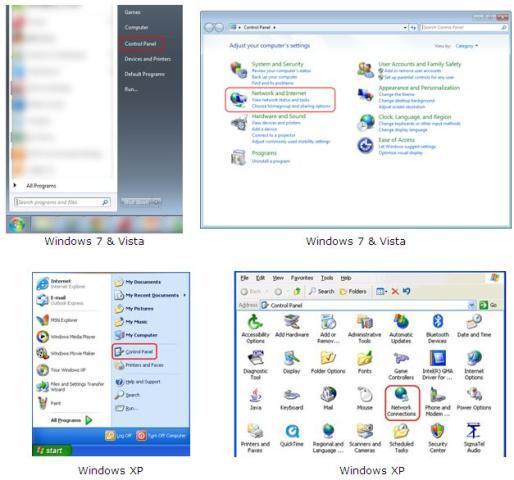

2 Krok 1: Windows 7 oraz Windows Vista: Wybierz Start -> Panel sterowania -> Centrum sieci i udostępniania Windows XP: Wybierz Start -> Panel sterowania -> Połączenia sieciowe Krok 2: Windows 7: Wybierz Zmień ustawienia karty sieciowej Windows Vista: Wybierz Zarządzaj połączeniami sieciowymi Windows XP: Przejdź do następnego kroku Krok 3: Windows 7, Vista oraz XP: Kliknij prawym przyciskiem na Połączenie lokalne > wybierz Właściwości > Kliknij

3 dwukrotnie naprotokół internetowy w wersji 4 (TCP/IPv4) lub, w systemie Windows XP, Protokół internetowy (TCP/IP) Krok 4: Windows 7,Vista oraz XP: zaznacz opcję "Używaj następującego adresu IP:" Wprowadź następujące parametry: 1. Adres IP: Maska podsieci: Naciśnij przycisk OK aby zakończyć wprowadzanie ustawień Naciśnij przycisk OK aby zapisać ustawienia

4 Wstępna konfiguracja komputera - dla systemu Mac OS X Wybierz ikonę Apple -> Preferencje systemowe -> Sieć -> zaznacz opcję Ethernet -> Konfiguruj IPv4: Używając DHCP z ręcznie wprowadzonym adresem Wprowadź adres IPv4: Naciśnij przycisk Zastosuj Logowanie do strony konfiguracyjnej urządzenia

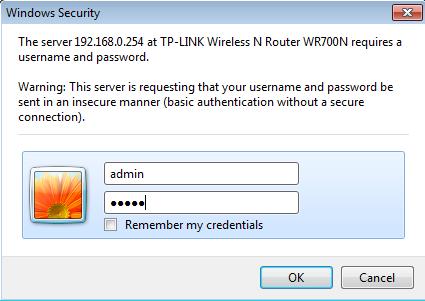

5 Otwórz dowolną przeglądarkę internetową -> Wpisz w pasek adresu -> naciśnij klawisz Enter Wprowadź domyślną nazwę użytkownika: admin Wprowadź domyślne hasło: admin Naciśnij przycisk OK Konfiguracja urządzenia Krok 1: Wybierz opcję Quick Setup -> Naciśnij przycisk Next Krok 2: Wybierz opcję AP -> Naciśnij przycisk Next

6 Krok 3: Wprowadź następujące ustawienia: Wireless Radio: Enable SSID: (Tu wpisz nazwę sieci bezprzewodowej która będzie rozgłaszana przez punkt dostępowy) Region:(Wybierz kraj w którym się znajdujesz) Channel: Auto Mode: 11bgn mixed Channel Width: Auto Security Options: WPA-PSK/WPA2-PSK PSK Password: (Tu wprowadź hasło które będzie odtąd używane do dostępu do sieci bezprzewodowej) Naciśnij przycisk Next

7 Krok 4: Naciśnij przycisk Reboot i odczekaj do momentu gdy urządzenie zostanie zrestartowane Umieszczanie urządzenia w położeniu docelowym Teraz możesz podłączyć urządzenie do sieci przewodowej za pomocą kabla Ethernet. Twoje urządzenia bezprzewodowe będą teraz mogły łączyć się z siecią lokalną poprzez urządzenie TL- WR702N. Przywracanie początkowych ustawień komputera - dla Windows 7, Vista oraz XP (konfigurację dla Mac OS X opisano poniżej) Krok 1: Windows 7 oraz Windows Vista: Wybierz Start -> Panel sterowania -> Centrum sieci i udostępniania Windows XP: Wybierz Start -> Panel sterowania -> Połączenia sieciowe

8 Krok 2: Windows 7: Wybierz Zmień ustawienia karty sieciowej Windows Vista: Wybierz Zarządzaj połączeniami sieciowymi Windows XP: Przejdź do następnego kroku Krok 3: Windows 7, Vista oraz XP: Kliknij prawym przyciskiem na Połączenie lokalne > wybierz Właściwości > Kliknij dwukrotnie na Protokół internetowy w wersji 4 (TCP/IPv4)lub, w systemie Windows XP, Protokół internetowy (TCP/IP)

9 Krok 4: Windows 7,Vista oraz XP: zaznacz opcję "Uzyskaj adres IP automatycznie" oraz "Uzyskaj adres serwera DNS automatycznie" Naciśnij przycisk OK aby zakończyć wprowadzanie ustawień Naciśnij przycisk OK aby zapisać ustawienia Przywracanie początkowych ustawień komputera - dla systemu Mac OS X Wybierz ikonę Apple -> Preferencje systemowe -> Sieć -> zaznacz opcję Ethernet -> Konfiguruj IPv4: Używając Naciśnij przycisk Zastosuj DHCP

10 Jeśli urządzenie nie działa, skontaktuj się ze wsparciem technicznym pod adresem
