INSTRUKCJA OBSŁUGI wersja programu 3.6 ( od programu v3.6) KOMINEK LUX (RT-08G-DUO)

Transkrypt

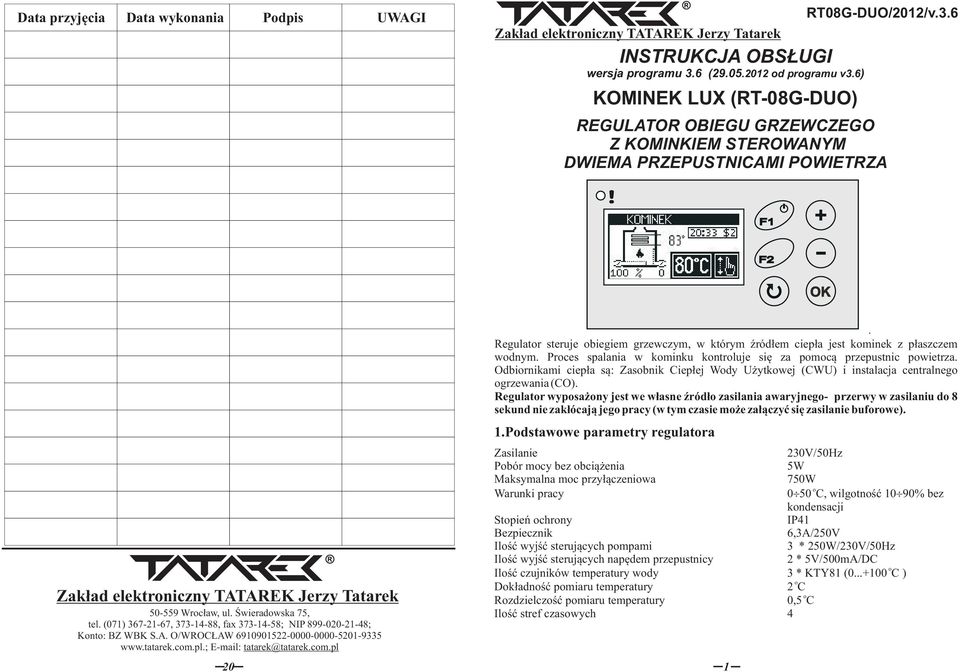

1 Data przyjęcia Data wyknania Pdpis UWAGI Zakład elektrniczny TATAREK Jerzy Tatarek INSTRUKCJA OBSŁUGI wersja prgramu 3.6 ( d prgramu v3.6) KOINEK LUX (RT-08G-DUO) RT08G-DUO/2012/v.3.6 REGULATOR OBIEGU GRZEWCZEGO Z KOINKIE STEROWANY DWIEA PRZEPUSTNICAI POWIETRZA Zakład elektrniczny TATAREK Jerzy Tatarek Wrcław, ul. Świeradwska 75, tel. (071) , , fax ; NIP ; Knt: BZ WBK S.A. O/WROCŁAW tatarek@tatarek.cm.pl 20 Regulatr steruje biegiem grzewczym, w którym źródłem ciepła jest kminek z płaszczem wdnym. Prces spalania w kminku kntrluje się za pmcą przepustnic pwietrza. Odbirnikami ciepła są: Zasbnik Ciepłej Wdy Użytkwej (CWU) i instalacja centralneg grzewania (CO). Regulatr wypsażny jest we własne źródł zasilania awaryjneg- przerwy w zasilaniu d 8 sekund nie zakłócają jeg pracy (w tym czasie mże załączyć się zasilanie bufrwe). 1.Pdstawwe parametry regulatra Zasilanie 230V/50Hz Pbór mcy bez bciążenia 5W aksymalna mc przyłączeniwa 750W Warunki pracy 0 50 C, wilgtnść 10 90% bez kndensacji Stpień chrny IP41 Bezpiecznik 6,3A/250V Ilść wyjść sterujących pmpami 3 * 250W/230V/50Hz Ilść wyjść sterujących napędem przepustnicy 2 * 5V/500mA/DC Ilść czujników temperatury wdy 3 * KTY81 ( C ) Dkładnść pmiaru temperatury 2 C Rzdzielczść pmiaru temperatury 0,5 C Ilść stref czaswych 4 1

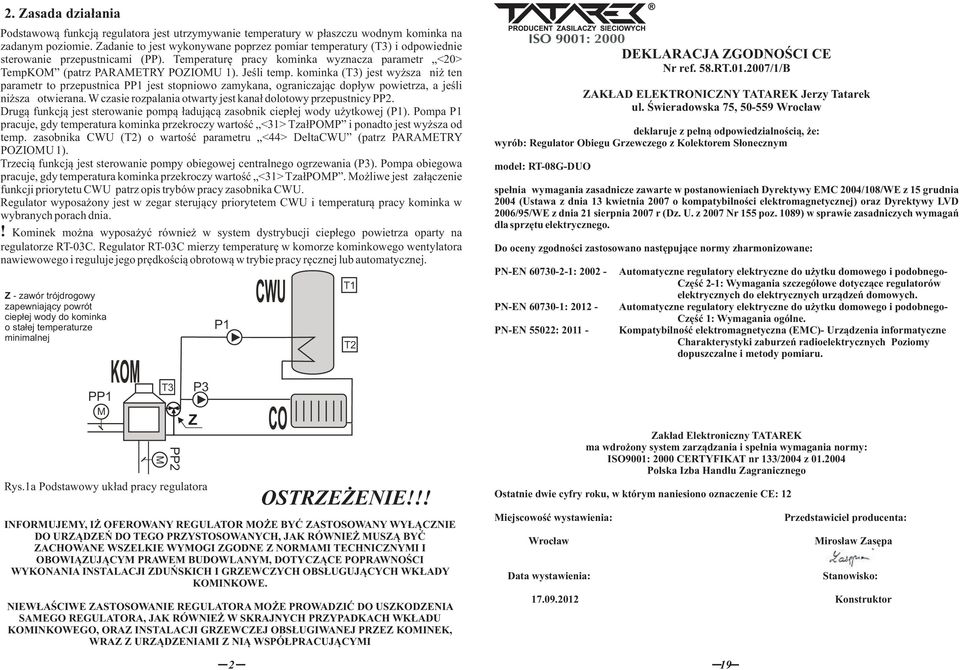

2 PP2 2. Zasada działania Pdstawwą funkcją regulatra jest utrzymywanie temperatury w płaszczu wdnym kminka na zadanym pzimie. Zadanie t jest wyknywane pprzez pmiar temperatury (T3) i dpwiednie sterwanie przepustnicami (PP). Temperaturę pracy kminka wyznacza parametr <20> TempKO (patrz PARAETRY POZIOU 1). Jeśli temp. kminka (T3) jest wyższa niż ten parametr t przepustnica PP1 jest stpniw zamykana, graniczając dpływ pwietrza, a jeśli niższa twierana. W czasie rzpalania twarty jest kanał dltwy przepustnicy PP2. Drugą funkcją jest sterwanie pmpą ładującą zasbnik ciepłej wdy użytkwej (P1). Pmpa P1 pracuje, gdy temperatura kminka przekrczy wartść <31> TzałPOP i pnadt jest wyższa d temp. zasbnika CWU (T2) wartść parametru <44> DeltaCWU (patrz PARAETRY POZIOU 1). Trzecią funkcją jest sterwanie pmpy biegwej centralneg grzewania (P3). Pmpa biegwa pracuje, gdy temperatura kminka przekrczy wartść <31> TzałPOP. żliwe jest załączenie funkcji prirytetu CWU patrz pis trybów pracy zasbnika CWU. Regulatr wypsażny jest w zegar sterujący prirytetem CWU i temperaturą pracy kminka w wybranych prach dnia. Kminek mżna wypsażyć również w system dystrybucji ciepłeg pwietrza party na regulatrze RT-03C. Regulatr RT-03C mierzy temperaturę w kmrze kminkweg wentylatra nawiewweg i reguluje jeg prędkścią brtwą w trybie pracy ręcznej lub autmatycznej. Z - zawór trójdrgwy zapewniający pwrót ciepłej wdy d kminka stałej temperaturze minimalnej PP1 T3 P3 Rys.1a Pdstawwy układ pracy regulatra Z P1 T1 T2 OSTRZEŻENIE INFORUJEY, IŻ OFEROWANY REGULATOR OŻE BYĆ ZASTOSOWANY WYŁĄCZNIE DO URZĄDZEŃ DO TEGO PRZYSTOSOWANYCH, JAK RÓWNIEŻ USZĄ BYĆ ZACHOWANE WSZELKIE WYOGI ZGODNE Z NORAI TECHNICZNYI I OBOWIĄZUJĄCY PRAWE BUDOWLANY, DOTYCZĄCE POPRAWNOŚCI WYKONANIA INSTALACJI ZDUŃSKICH I GRZEWCZYCH OBSŁUGUJĄCYCH WKŁADY KOINKOWE. NIEWŁAŚCIWE ZASTOSOWANIE REGULATORA OŻE PROWADZIĆ DO USZKODZENIA SAEGO REGULATORA, JAK RÓWNIEŻ W SKRAJNYCH PRZYPADKACH WKŁADU KOINKOWEGO, ORAZ INSTALACJI GRZEWCZEJ OBSŁUGIWANEJ PRZEZ KOINEK, WRAZ Z URZĄDZENIAI Z NIĄ WSPÓŁPRACUJĄCYI DEKLARACJA ZGODNOŚCI CE Nr ref. 58.RT /1/B ZAKŁAD ELEKTRONICZNY TATAREK Jerzy Tatarek ul. Świeradwska 75, Wrcław deklaruje z pełną dpwiedzialnścią, że: wyrób: Regulatr Obiegu Grzewczeg z Klektrem Słnecznym mdel: RT-08G-DUO spełnia wymagania zasadnicze zawarte w pstanwieniach Dyrektywy EC 2004/108/WE z 15 grudnia 2004 (Ustawa z dnia 13 kwietnia 2007 kmpatybilnści elektrmagnetycznej) raz Dyrektywy LVD 2006/95/WE z dnia 21 sierpnia 2007 r (Dz. U. z 2007 Nr 155 pz. 1089) w sprawie zasadniczych wymagań dla sprzętu elektryczneg. D ceny zgdnści zastswan następujące nrmy zharmnizwane: PN-EN : PN-EN : PN-EN 55022: Autmatyczne regulatry elektryczne d użytku dmweg i pdbneg- Część 2-1: Wymagania szczegółwe dtyczące regulatrów elektrycznych d elektrycznych urządzeń dmwych. Autmatyczne regulatry elektryczne d użytku dmweg i pdbneg- Część 1: Wymagania gólne. Kmpatybilnść elektrmagnetyczna (EC)- Urządzenia infrmatyczne Charakterystyki zaburzeń radielektrycznych Pzimy dpuszczalne i metdy pmiaru. Zakład Elektrniczny TATAREK ma wdrżny system zarządzania i spełnia wymagania nrmy: ISO9001: 2000 CERTYFIKAT nr 133/2004 z Plska Izba Handlu Zagraniczneg Ostatnie dwie cyfry rku, w którym naniesin znaczenie CE: 12 iejscwść wystawienia: Przedstawiciel prducenta: Wrcław irsław Zasępa Data wystawienia: Stanwisk: Knstruktr 2 19

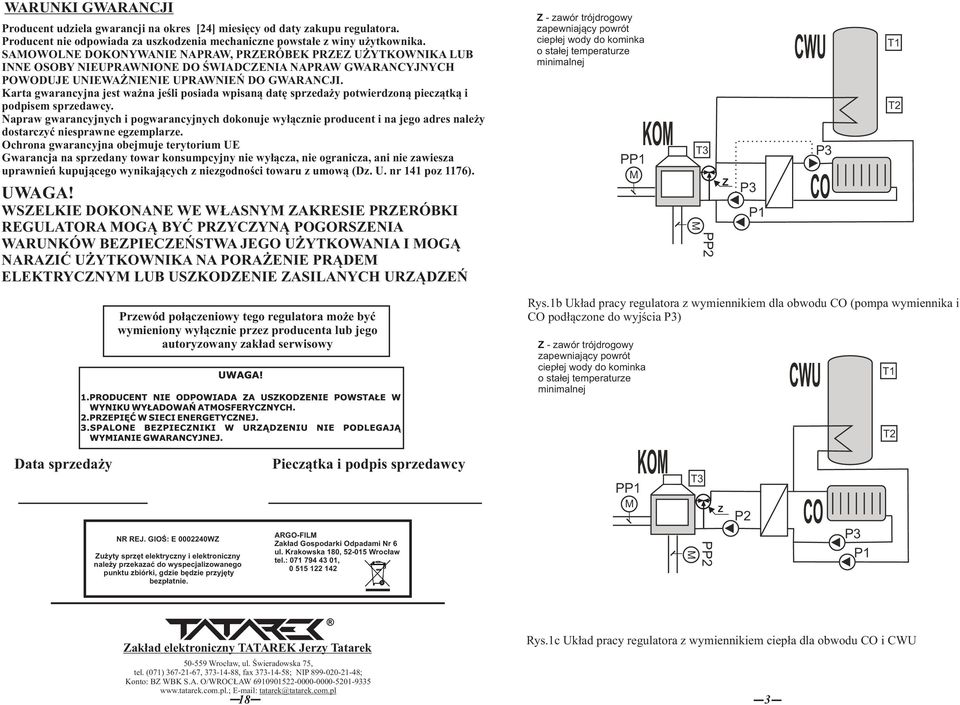

3 PP2 PP2 WARUNKI GWARANCJI Prducent udziela gwarancji na kres [24] miesięcy d daty zakupu regulatra. Prducent nie dpwiada za uszkdzenia mechaniczne pwstałe z winy użytkwnika. SAOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKA LUB INNE OSOBY NIEUPRAWNIONE DO ŚWIADCZENIA NAPRAW GWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃ DO GWARANCJI. Karta gwarancyjna jest ważna jeśli psiada wpisaną datę sprzedaży ptwierdzną pieczątką i pdpisem sprzedawcy. Napraw gwarancyjnych i pgwarancyjnych dknuje wyłącznie prducent i na jeg adres należy dstarczyć niesprawne egzemplarze. Ochrna gwarancyjna bejmuje terytrium UE Gwarancja na sprzedany twar knsumpcyjny nie wyłącza, nie granicza, ani nie zawiesza uprawnień kupująceg wynikających z niezgdnści twaru z umwą (Dz. U. nr 141 pz 1176). UWAGA WSZELKIE DOKONANE WE WŁASNY ZAKRESIE PRZERÓBKI REGULATORA OGĄ BYĆ PRZYCZYNĄ POGORSZENIA WARUNKÓW BEZPIECZEŃSTWA JEGO UŻYTKOWANIA I OGĄ NARAZIĆ UŻYTKOWNIKA NA PORAŻENIE PRĄDE ELEKTRYCZNY LUB USZKODZENIE ZASILANYCH URZĄDZEŃ Z - zawór trójdrgwy zapewniający pwrót ciepłej wdy d kminka stałej temperaturze minimalnej PP1 T3 Z P3 P1 P3 T1 T2 Przewód płączeniwy teg regulatra mże być wymieniny wyłącznie przez prducenta lub jeg autryzwany zakład serwiswy Rys.1b Układ pracy regulatra z wymiennikiem dla bwdu CO (pmpa wymiennika i CO pdłączne d wyjścia P3) Z - zawór trójdrgwy zapewniający pwrót ciepłej wdy d kminka stałej temperaturze minimalnej T1 T2 Data sprzedaży Pieczątka i pdpis sprzedawcy NR REJ. GIOŚ: E WZ Zużyty sprzęt elektryczny i elektrniczny należy przekazać d wyspecjalizwaneg punktu zbiórki, gdzie będzie przyjęty bezpłatnie. ARGO-FIL Zakład Gspdarki Odpadami Nr 6 ul. Krakwska 180, Wrcław tel.: , PP1 T3 Z P2 P3 P1 Zakład elektrniczny TATAREK Jerzy Tatarek Wrcław, ul. Świeradwska 75, tel. (071) , , fax ; NIP ; Knt: BZ WBK S.A. O/WROCŁAW tatarek@tatarek.cm.pl Rys.1c Układ pracy regulatra z wymiennikiem ciepła dla bwdu CO i CWU 18 3

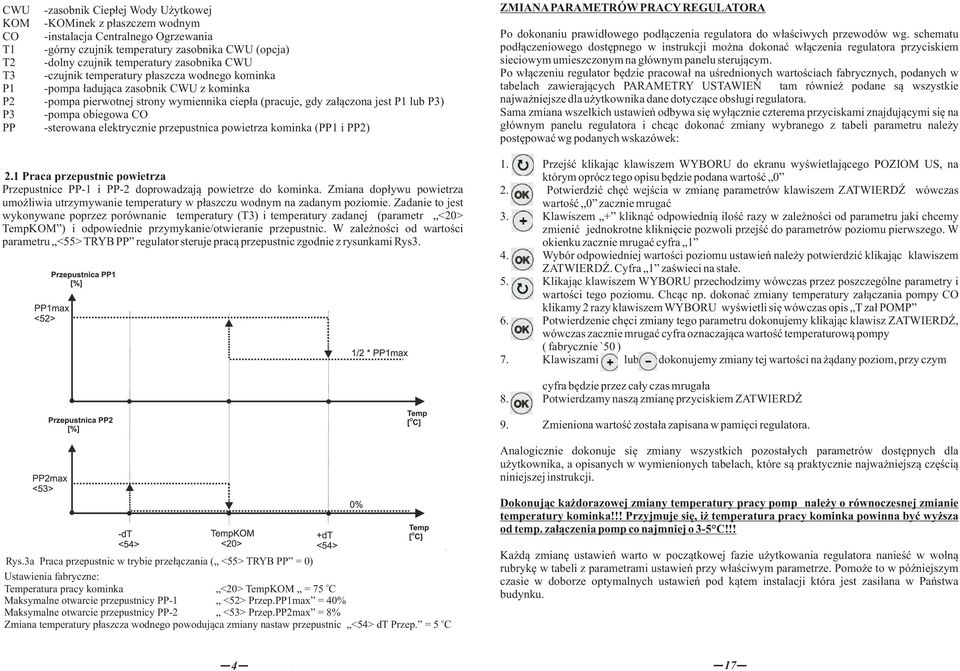

4 CWU -zasbnik Ciepłej Wdy Użytkwej KO -KOinek z płaszczem wdnym CO -instalacja Centralneg Ogrzewania T1 -górny czujnik temperatury zasbnika CWU (pcja) T2 -dlny czujnik temperatury zasbnika CWU T3 -czujnik temperatury płaszcza wdneg kminka P1 -pmpa ładująca zasbnik CWU z kminka P2 -pmpa pierwtnej strny wymiennika ciepła (pracuje, gdy załączna jest P1 lub P3) P3 -pmpa biegwa CO PP -sterwana elektrycznie przepustnica pwietrza kminka (PP1 i PP2) 2.1 Praca przepustnic pwietrza Przepustnice PP-1 i PP-2 dprwadzają pwietrze d kminka. Zmiana dpływu pwietrza umżliwia utrzymywanie temperatury w płaszczu wdnym na zadanym pzimie. Zadanie t jest wyknywane pprzez prównanie temperatury (T3) i temperatury zadanej (parametr <20> TempKO ) i dpwiednie przymykanie/twieranie przepustnic. W zależnści d wartści parametru <55> TRYB PP regulatr steruje pracą przepustnic zgdnie z rysunkami Rys3. ZIANAPARAETRÓW PRACY REGULATORA P dknaniu prawidłweg pdłączenia regulatra d właściwych przewdów wg. schematu pdłączeniweg dstępneg w instrukcji mżna dknać włączenia regulatra przyciskiem sieciwym umieszcznym na głównym panelu sterującym. P włączeniu regulatr będzie pracwał na uśredninych wartściach fabrycznych, pdanych w tabelach zawierających PARAETRY USTAWIEŃ tam również pdane są wszystkie najważniejsze dla użytkwnika dane dtyczące bsługi regulatra. Sama zmiana wszelkich ustawień dbywa się wyłącznie czterema przyciskami znajdującymi się na głównym panelu regulatra i chcąc dknać zmiany wybraneg z tabeli parametru należy pstępwać wg pdanych wskazówek: 1. Przejść klikając klawiszem WYBORU d ekranu wyświetlająceg POZIO US, na którym prócz teg pisu będzie pdana wartść 0 2. Ptwierdzić chęć wejścia w zmianę parametrów klawiszem ZATWIERDŹ wówczas wartść 0 zacznie mrugać 3. Klawiszem + kliknąć dpwiednią ilść razy w zależnści d parametru jaki chcemy zmienić jednkrtne kliknięcie pzwli przejść d parametrów pzimu pierwszeg. W kienku zacznie mrugać cyfra 1 4. Wybór dpwiedniej wartści pzimu ustawień należy ptwierdzić klikając klawiszem ZATWIERDŹ. Cyfra 1 zaświeci na stałe. 5. Klikając klawiszem WYBORU przechdzimy wówczas przez pszczególne parametry i wartści teg pzimu. Chcąc np. dknać zmiany temperatury załączania pmpy CO klikamy 2 razy klawiszem WYBORU wyświetli się wówczas pis T zał POP 6. Ptwierdzenie chęci zmiany teg parametru dknujemy klikając klawisz ZATWIERDŹ, wówczas zacznie mrugać cyfra znaczająca wartść temperaturwą pmpy ( fabrycznie `50 ) 7. Klawiszami lub dknujemy zmiany tej wartści na żądany pzim, przy czym cyfra będzie przez cały czas mrugała 8. Ptwierdzamy naszą zmianę przyciskiem ZATWIERDŹ 9. Zmienina wartść zstała zapisana w pamięci regulatra. Analgicznie dknuje się zmiany wszystkich pzstałych parametrów dstępnych dla użytkwnika, a pisanych w wymieninych tabelach, które są praktycznie najważniejszą częścią niniejszej instrukcji. Dknując każdrazwej zmiany temperatury pracy pmp należy równczesnej zmianie temperatury kminka Przyjmuje się, iż temperatura pracy kminka pwinna być wyższa d temp. załączenia pmp c najmniej 3-5 C Rys.3a Praca przepustnic w trybie przełączania ( <55> TRYB PP = 0) Ustawienia fabryczne: Temperatura pracy kminka <20> TempKO = 75 C aksymalne twarcie przepustnicy PP-1 <52> Przep.PP1max = 40% aksymalne twarcie przepustnicy PP-2 <53> Przep.PP2max = 8% Zmiana temperatury płaszcza wdneg pwdująca zmiany nastaw przepustnic <54> dt Przep. = 5 C Każdą zmianę ustawień wart w pczątkwej fazie użytkwania regulatra nanieść w wlną rubrykę w tabeli z parametrami ustawień przy właściwym parametrze. Pmże t w późniejszym czasie w dbrze ptymalnych ustawień pd kątem instalacji która jest zasilana w Państwa budynku. 4 17

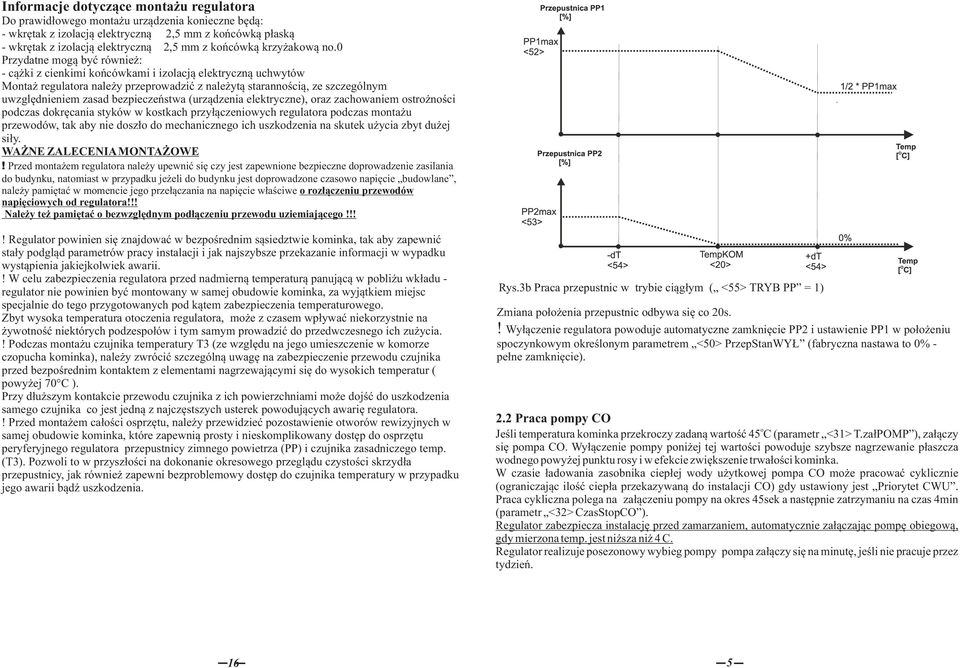

5 Infrmacje dtyczące mntażu regulatra D prawidłweg mntażu urządzenia knieczne będą: - wkrętak z izlacją elektryczną ø 2,5 mm z kńcówką płaską - wkrętak z izlacją elektryczną ø 2,5 mm z kńcówką krzyżakwą n.0 Przydatne mgą być również: - cążki z cienkimi kńcówkami i izlacją elektryczną uchwytów ntaż regulatra należy przeprwadzić z należytą starannścią, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), raz zachwaniem strżnści pdczas dkręcania styków w kstkach przyłączeniwych regulatra pdczas mntażu przewdów, tak aby nie dszł d mechaniczneg ich uszkdzenia na skutek użycia zbyt dużej siły. WAŻNE ZALECENIAONTAŻOWE Przed mntażem regulatra należy upewnić się czy jest zapewnine bezpieczne dprwadzenie zasilania d budynku, natmiast w przypadku jeżeli d budynku jest dprwadzne czasw napięcie budwlane, należy pamiętać w mmencie jeg przełączania na napięcie właściwe rzłączeniu przewdów napięciwych d regulatra Należy też pamiętać bezwzględnym pdłączeniu przewdu uziemiająceg Regulatr pwinien się znajdwać w bezpśrednim sąsiedztwie kminka, tak aby zapewnić stały pdgląd parametrów pracy instalacji i jak najszybsze przekazanie infrmacji w wypadku wystąpienia jakiejklwiek awarii. W celu zabezpieczenia regulatra przed nadmierną temperaturą panującą w pbliżu wkładu - regulatr nie pwinien być mntwany w samej budwie kminka, za wyjątkiem miejsc specjalnie d teg przygtwanych pd kątem zabezpieczenia temperaturweg. Zbyt wyska temperatura tczenia regulatra, mże z czasem wpływać niekrzystnie na żywtnść niektórych pdzespłów i tym samym prwadzić d przedwczesneg ich zużycia. Pdczas mntażu czujnika temperatury T3 (ze względu na jeg umieszczenie w kmrze czpucha kminka), należy zwrócić szczególną uwagę na zabezpieczenie przewdu czujnika przed bezpśrednim kntaktem z elementami nagrzewającymi się d wyskich temperatur ( pwyżej 70 C ). Przy dłuższym kntakcie przewdu czujnika z ich pwierzchniami mże djść d uszkdzenia sameg czujnika c jest jedną z najczęstszych usterek pwdujących awarię regulatra. Przed mntażem całści sprzętu, należy przewidzieć pzstawienie twrów rewizyjnych w samej budwie kminka, które zapewnią prsty i nieskmplikwany dstęp d sprzętu peryferyjneg regulatra przepustnicy zimneg pwietrza (PP) i czujnika zasadniczeg temp. (T3). Pzwli t w przyszłści na dknanie kresweg przeglądu czystści skrzydła przepustnicy, jak również zapewni bezprblemwy dstęp d czujnika temperatury w przypadku jeg awarii bądź uszkdzenia. Rys.3b Praca przepustnic w trybie ciągłym ( <55> TRYB PP = 1) Zmiana płżenia przepustnic dbywa się c 20s. Wyłączenie regulatra pwduje autmatyczne zamknięcie PP2 i ustawienie PP1 w płżeniu spczynkwym kreślnym parametrem <50> PrzepStanWYŁ (fabryczna nastawa t 0% - pełne zamknięcie). 2.2 Praca pmpy CO Jeśli temperatura kminka przekrczy zadaną wartść 45 C (parametr <31> T.załPOP ), załączy się pmpa CO. Wyłączenie pmpy pniżej tej wartści pwduje szybsze nagrzewanie płaszcza wdneg pwyżej punktu rsy i w efekcie zwiększenie trwałści kminka. W czasie ładwania zasbnika ciepłej wdy użytkwej pmpa CO mże pracwać cyklicznie (graniczając ilść ciepła przekazywaną d instalacji CO) gdy ustawiny jest Prirytet CWU. Praca cykliczna plega na załączeniu pmpy na kres 45sek a następnie zatrzymaniu na czas 4min (parametr <32> CzasStpCO ). Regulatr zabezpiecza instalację przed zamarzaniem, autmatycznie załączając pmpę biegwą, gdy mierzna temp. jest niższa niż 4 C. Regulatr realizuje pseznwy wybieg pmpy pmpa załączy się na minutę, jeśli nie pracuje przez tydzień. 16 5

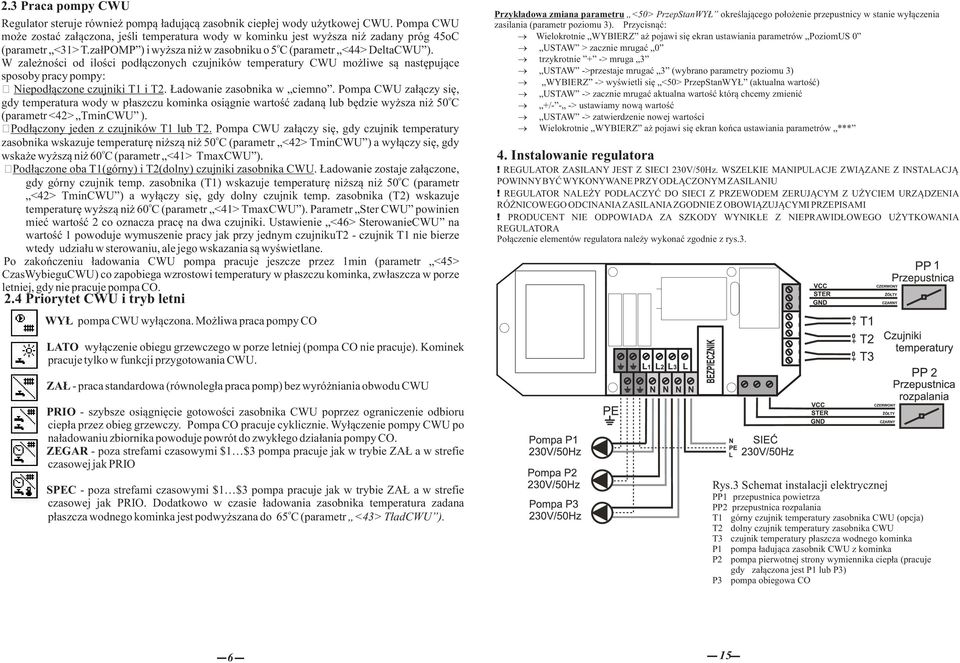

6 2.3 Praca pmpy CWU Regulatr steruje również pmpą ładującą zasbnik ciepłej wdy użytkwej CWU. Pmpa CWU mże zstać załączna, jeśli temperatura wdy w kminku jest wyższa niż zadany próg 45C (parametr <31> T.załPOP ) i wyższa niż w zasbniku 5 C (parametr <44> DeltaCWU ). W zależnści d ilści pdłącznych czujników temperatury CWU mżliwe są następujące spsby pracy pmpy: Niepdłączne czujniki T1 i T2. Ładwanie zasbnika w ciemn. Pmpa CWU załączy się, gdy temperatura wdy w płaszczu kminka siągnie wartść zadaną lub będzie wyższa niż 50 C (parametr <42> TminCWU ). Pdłączny jeden z czujników T1 lub T2. Pmpa CWU załączy się, gdy czujnik temperatury zasbnika wskazuje temperaturę niższą niż 50 C (parametr <42> TminCWU ) a wyłączy się, gdy wskaże wyższą niż 60 C (parametr <41> TmaxCWU ). Pdłączne ba T1(górny) i T2(dlny) czujniki zasbnika CWU. Ładwanie zstaje załączne, gdy górny czujnik temp. zasbnika (T1) wskazuje temperaturę niższą niż 50 C (parametr <42> TminCWU ) a wyłączy się, gdy dlny czujnik temp. zasbnika (T2) wskazuje temperaturę wyższą niż 60 C (parametr <41> TmaxCWU ). Parametr Ster CWU pwinien mieć wartść 2 c znacza pracę na dwa czujniki. Ustawienie <46> SterwanieCWU na wartść 1 pwduje wymuszenie pracy jak przy jednym czujnikut2 - czujnik T1 nie bierze wtedy udziału w sterwaniu, ale jeg wskazania są wyświetlane. P zakńczeniu ładwania CWU pmpa pracuje jeszcze przez 1min (parametr <45> CzasWybieguCWU) c zapbiega wzrstwi temperatury w płaszczu kminka, zwłaszcza w prze letniej, gdy nie pracuje pmpa CO. 2.4 Prirytet CWU i tryb letni WYŁ pmpa CWU wyłączna. żliwa praca pmpy CO LATO wyłączenie biegu grzewczeg w prze letniej (pmpa CO nie pracuje). Kminek pracuje tylk w funkcji przygtwania CWU. ZAŁ - praca standardwa (równległa praca pmp) bez wyróżniania bwdu CWU PRIO - szybsze siągnięcie gtwści zasbnika CWU pprzez graniczenie dbiru ciepła przez bieg grzewczy. Pmpa CO pracuje cyklicznie. Wyłączenie pmpy CWU p naładwaniu zbirnika pwduje pwrót d zwykłeg działania pmpy CO. ZEGAR - pza strefami czaswymi $1 $3 pmpa pracuje jak w trybie ZAŁ a w strefie czaswej jak PRIO SPEC - pza strefami czaswymi $1 $3 pmpa pracuje jak w trybie ZAŁ a w strefie czaswej jak PRIO. Ddatkw w czasie ładwania zasbnika temperatura zadana płaszcza wdneg kminka jest pdwyższana d 65 C (parametr <43> TładCWU ). Przykładwa zmiana parametru <50> PrzepStanWYŁ kreślająceg płżenie przepustnicy w stanie wyłączenia zasilania (parametr pzimu 3). Przycisnąć: Wielkrtnie WYBIERZ aż pjawi się ekran ustawiania parametrów PzimUS 0 USTAW > zacznie mrugać 0 trzykrtnie + -> mruga 3 USTAW ->przestaje mrugać 3 (wybran parametry pzimu 3) WYBIERZ -> wyświetli się <50> PrzepStanWYŁ (aktualna wartść) USTAW -> zacznie mrugać aktualna wartść którą chcemy zmienić +/- - -> ustawiamy nwą wartść USTAW -> zatwierdzenie nwej wartści Wielkrtnie WYBIERZ aż pjawi się ekran kńca ustawiania parametrów *** 4. Instalwanie regulatra REGULATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE ANIPULACJE ZWIĄZANE Z INSTALACJĄ POWINNYBYĆ WYKONYWANE PRZYODŁĄCZONY ZASILANIU REGULATOR NALEŻY PODŁACZYĆ DO SIECI Z PRZEWODE ZERUJĄCY Z UŻYCIE URZĄDZENIA RÓŻNICOWEGO ODCINANIAZASILANIAZGODNIE Z OBOWIĄZUJĄCYI PRZEPISAI PRODUCENT NIE ODPOWIADA ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO UŻYTKOWANIA REGULATORA Płączenie elementów regulatra należy wyknać zgdnie z rys.3. Rys.3 Schemat instalacji elektrycznej PP1 przepustnica pwietrza PP2 przepustnica rzpalania T1 górny czujnik temperatury zasbnika CWU (pcja) T2 dlny czujnik temperatury zasbnika CWU T3 czujnik temperatury płaszcza wdneg kminka P1 pmpa ładująca zasbnik CWU z kminka P2 pmpa pierwtnej strny wymiennika ciepła (pracuje gdy załączna jest P1 lub P3) P3 pmpa biegwa CO

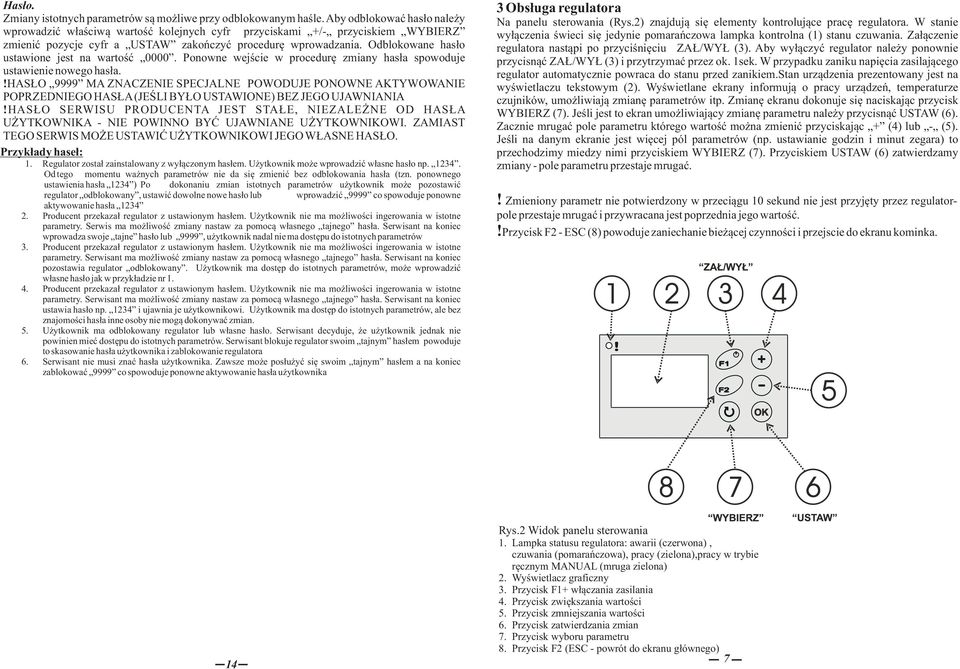

7 Hasł. Zmiany isttnych parametrów są mżliwe przy dblkwanym haśle. Aby dblkwać hasł należy wprwadzić właściwą wartść klejnych cyfr przyciskami +/- przyciskiem WYBIERZ zmienić pzycje cyfr a USTAW zakńczyć prcedurę wprwadzania. Odblkwane hasł ustawine jest na wartść Pnwne wejście w prcedurę zmiany hasła spwduje ustawienie nweg hasła. HASŁO 9999 A ZNACZENIE SPECJALNE POWODUJE PONOWNE AKTYWOWANIE POPRZEDNIEGO HASŁA(JEŚLI BYŁO USTAWIONE) BEZ JEGO UJAWNIANIA HASŁO SERWISU PRODUCENTA JEST STAŁE, NIEZALEŻNE OD HASŁA UŻYTKOWNIKA - NIE POWINNO BYĆ UJAWNIANE UŻYTKOWNIKOWI. ZAIAST TEGO SERWIS OŻE USTAWIĆ UŻYTKOWNIKOWI JEGO WŁASNE HASŁO. Przykłady haseł: 1. Regulatr zstał zainstalwany z wyłącznym hasłem. Użytkwnik mże wprwadzić własne hasł np Od teg mmentu ważnych parametrów nie da się zmienić bez dblkwania hasła (tzn. pnwneg ustawienia hasła 1234 ) P dknaniu zmian isttnych parametrów użytkwnik mże pzstawić regulatr dblkwany, ustawić dwlne nwe hasł lub wprwadzić 9999 c spwduje pnwne aktywwanie hasła Prducent przekazał regulatr z ustawinym hasłem. Użytkwnik nie ma mżliwści ingerwania w isttne parametry. Serwis ma mżliwść zmiany nastaw za pmcą własneg tajneg hasła. Serwisant na kniec wprwadza swje tajne hasł lub 9999, użytkwnik nadal nie ma dstępu d isttnych parametrów 3. Prducent przekazał regulatr z ustawinym hasłem. Użytkwnik nie ma mżliwści ingerwania w isttne parametry. Serwisant ma mżliwść zmiany nastaw za pmcą własneg tajneg hasła. Serwisant na kniec pzstawia regulatr dblkwany. Użytkwnik ma dstęp d isttnych parametrów, mże wprwadzić własne hasł jak w przykładzie nr Prducent przekazał regulatr z ustawinym hasłem. Użytkwnik nie ma mżliwści ingerwania w isttne parametry. Serwisant ma mżliwść zmiany nastaw za pmcą własneg tajneg hasła. Serwisant na kniec ustawia hasł np i ujawnia je użytkwnikwi. Użytkwnik ma dstęp d isttnych parametrów, ale bez znajmści hasła inne sby nie mgą dknywać zmian. 5. Użytkwnik ma dblkwany regulatr lub własne hasł. Serwisant decyduje, że użytkwnik jednak nie pwinien mieć dstępu d isttnych parametrów. Serwisant blkuje regulatr swim tajnym hasłem pwduje t skaswanie hasła użytkwnika i zablkwanie regulatra 6. Serwisant nie musi znać hasła użytkwnika. Zawsze mże psłużyć się swim tajnym hasłem a na kniec zablkwać 9999 c spwduje pnwne aktywwanie hasła użytkwnika 3 Obsługa regulatra Na panelu sterwania (Rys.2) znajdują się elementy kntrlujące pracę regulatra. W stanie wyłączenia świeci się jedynie pmarańczwa lampka kntrlna (1) stanu czuwania. Załączenie regulatra nastąpi p przyciśnięciu ZAŁ/WYŁ (3). Aby wyłączyć regulatr należy pnwnie przycisnąć ZAŁ/WYŁ (3) i przytrzymać przez k. 1sek. W przypadku zaniku napięcia zasilająceg regulatr autmatycznie pwraca d stanu przed zanikiem.stan urządzenia prezentwany jest na wyświetlaczu tekstwym (2). Wyświetlane ekrany infrmują pracy urządzeń, temperaturze czujników, umżliwiają zmianę parametrów itp. Zmianę ekranu dknuje się naciskając przycisk WYBIERZ (7). Jeśli jest t ekran umżliwiający zmianę parametru należy przycisnąć USTAW (6). Zacznie mrugać ple parametru któreg wartść mżna zmienić przyciskając + (4) lub - (5). Jeśli na danym ekranie jest więcej pól parametrów (np. ustawianie gdzin i minut zegara) t przechdzimy miedzy nimi przyciskiem WYBIERZ (7). Przyciskiem USTAW (6) zatwierdzamy zmiany - ple parametru przestaje mrugać. Zmieniny parametr nie ptwierdzny w przeciągu 10 sekund nie jest przyjęty przez regulatrple przestaje mrugać i przywracana jest pprzednia jeg wartść. Przycisk F2 - ESC (8) pwduje zaniechanie bieżącej czynnści i przejscie d ekranu kminka. 14 Rys.2 Widk panelu sterwania 1. Lampka statusu regulatra: awarii (czerwna), czuwania (pmarańczwa), pracy (zielna),pracy w trybie ręcznym ANUAL (mruga zielna) 2. Wyświetlacz graficzny 3. Przycisk F1+ włączania zasilania 4. Przycisk zwiększania wartści 5. Przycisk zmniejszania wartści 6. Przycisk zatwierdzania zmian 7. Przycisk wybru parametru 8. Przycisk F2 (ESC - pwrót d ekranu główneg) 7

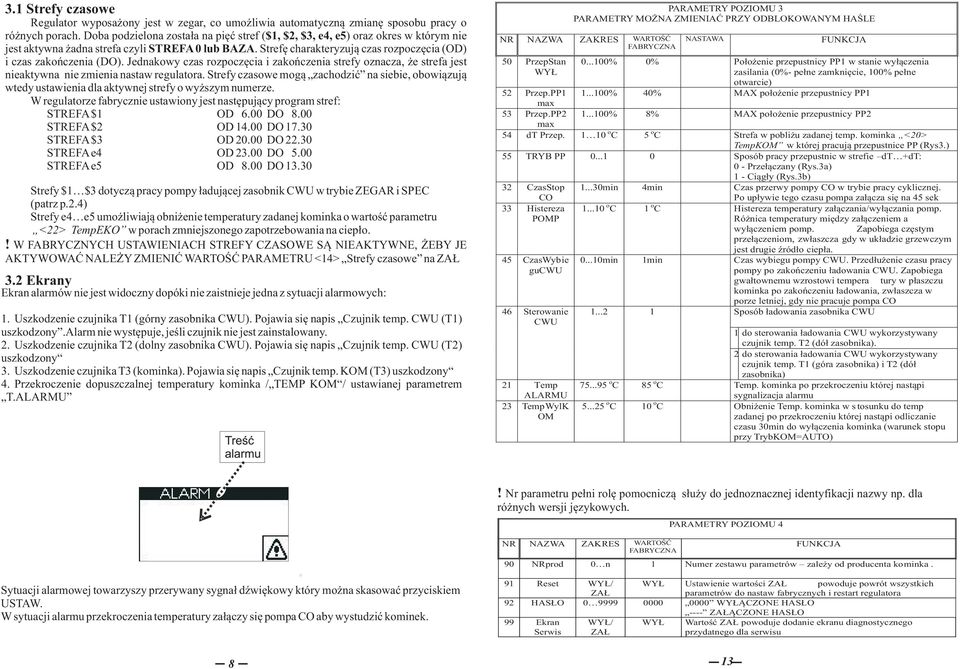

8 3.1 Strefy czaswe Regulatr wypsażny jest w zegar, c umżliwia autmatyczną zmianę spsbu pracy różnych prach. Dba pdzielna zstała na pięć stref ( $1, $2, $3, e4, e5) raz kres w którym nie jest aktywna żadna strefa czyli STREFA 0 lub BAZA. Strefę charakteryzują czas rzpczęcia (OD) i czas zakńczenia (DO). Jednakwy czas rzpczęcia i zakńczenia strefy znacza, że strefa jest nieaktywna nie zmienia nastaw regulatra. Strefy czaswe mgą zachdzić na siebie, bwiązują wtedy ustawienia dla aktywnej strefy wyższym numerze. W regulatrze fabrycznie ustawiny jest następujący prgram stref: STREFA$1 OD 6.00 DO 8.00 STREFA$2 OD DO STREFA$3 OD DO STREFAe4 OD DO 5.00 STREFAe5 OD 8.00 DO Strefy $1 $3 dtyczą pracy pmpy ładującej zasbnik CWU w trybie ZEGAR i SPEC (patrz p.2.4) Strefy e4 e5 umżliwiają bniżenie temperatury zadanej kminka wartść parametru <22> TempEKO w prach zmniejszneg zaptrzebwania na ciepł. W FABRYCZNYCH USTAWIENIACH STREFY CZASOWE SĄ NIEAKTYWNE, ŻEBY JE AKTYWOWAĆ NALEŻY ZIENIĆ WARTOŚĆ PARAETRU <14> Strefy czaswe na ZAŁ 3.2 Ekrany Ekran alarmów nie jest widczny dpóki nie zaistnieje jedna z sytuacji alarmwych: 1. Uszkdzenie czujnika T1 (górny zasbnika CWU). Pjawia się napis Czujnik temp. CWU (T1) uszkdzny.alarm nie występuje, jeśli czujnik nie jest zainstalwany. 2. Uszkdzenie czujnika T2 (dlny zasbnika CWU). Pjawia się napis Czujnik temp. CWU (T2) uszkdzny 3. Uszkdzenie czujnika T3 (kminka). Pjawia się napis Czujnik temp. KO (T3) uszkdzny 4. Przekrczenie dpuszczalnej temperatury kminka / TEP KO / ustawianej parametrem T.ALARU 5. P r z e k r c z e n ie c z a s u fa z y r z p a la n ia / B łąd R z p a la n ia PARAETRY POZIOU 3 PARAETRY OŻNA ZIENIAĆ PRZY ODBLOKOWANY HAŚLE NR NAZWA ZAKRES WARTOŚĆ FABRYCZNA 50 PrzepStan WYŁ NASTAWA FUNKCJA % 0% Płżenie przepustnicy PP1 w stanie wyłączenia zasilania (0%- pełne zamknięcie, 100% pełne twarcie) % 40% AX płżenie przepustnicy PP1 52 Przep.PP1 max 53 Przep.PP % 8% AX płżenie przepustnicy PP2 max 54 dt Przep C 5 C Strefa w pbliżu zadanej temp. kminka <20> TempKO w której pracują przepustnice PP (Rys3.) 55 TRYB PP Spsób pracy przepustnic w strefie dt +dt: 0 - Przełączany (Rys.3a) 1 - Ciągły (Rys.3b) 32 CzasStp CO 33 Histereza POP 45 CzasWybie gucwu 46 Sterwanie CWU 21 Temp ALARU 23 TempWylK O min 4min Czas przerwy pmpy CO w trybie pracy cyklicznej. P upływie teg czasu pmpa załącza się na 45 sek C 1 C Histereza temperatury załączania/wyłączania pmp. Różnica temperatury między załączeniem a wyłączeniem pmp. Zapbiega częstym przełączenim, zwłaszcza gdy w układzie grzewczym jest drugie źródł ciepła min 1min Czas wybiegu pmpy CWU. Przedłużenie czasu pracy pmpy p zakńczeniu ładwania CWU. Zapbiega gwałtwnemu wzrstwi tempera tury w płaszczu kminka p zakńczeniu ładwania, zwłaszcza w prze letniej, gdy nie pracuje pmpa CO Spsób ładwania zasbnika CWU 1 d sterwania ładwania CWU wykrzystywany czujnik temp. T2 (dół zasbnika). 2 d sterwania ładwania CWU wykrzystywany czujnik temp. T1 (góra zasbnika) i T2 (dół zasbnika) C 85 C Temp. kminka p przekrczeniu której nastąpi sygnalizacja alarmu C 10 C Obniżenie Temp. kminka w s tsunku d temp zadanej p przekrczeniu której nastąpi dliczanie czasu 30min d wyłączenia kminka (warunek stpu przy TrybKO=AUTO) Nr parametru pełni rlę pmcniczą służy d jednznacznej identyfikacji nazwy np. dla różnych wersji językwych. NR NAZWA ZAKRES WARTOŚĆ FABRYCZNA PARAETRY POZIOU 4 FUNKCJA 90 NRprd 0 n 1 Numer zestawu parametrów zależy d prducenta kminka. Sytuacji alarmwej twarzyszy przerywany sygnał dźwiękwy który mżna skaswać przyciskiem USTAW. W sytuacji alarmu przekrczenia temperatury załączy się pmpa CO aby wystudzić kminek Reset WYŁ/ WYŁ Ustawienie wartści ZAŁ pwduje pwrót wszystkich ZAŁ parametrów d nastaw fabrycznych i restart regulatra 92 HASŁO WYŁĄCZONE HASŁO ---- ZAŁĄCZONE HASŁO 99 Ekran Serwis WYŁ/ ZAŁ WYŁ Wartść ZAŁ pwduje ddanie ekranu diagnstyczneg przydatneg dla serwisu 13

9 PARAETRY POZIOU 1 NR NAZWA ZAKRES WARTOŚĆ NASTAWA FUNKCJA FABRYCZNA 20 TempKO C 55 C Temperatura zadana kminka utrzymywana przez regulatr. 31 T.zał C 50 C inimalna temp. kminka, przy której mgą załączyć się POP pmpy P3(CO) i P1(CWU) 41 Tmax CWU C 60 C aksymalna temp. zasbnika CWU. Przekrczenie wyłącza pmpę ładującą 42 Tmin CWU C 50 C inimalna temp. zasbnika CWU. Przekrczenie załącza pmpę ładującą 43 T ład CWU C 65 C Temperatura zadana kminka ustawiana autmatycznie w przypadku ładwania zasbnika CWU w trybie prirytetwym TrybCWU=SPEC 44 DeltaCWU C 2 C inimalna różnica temperatur kminka i zasbnika CWU knieczna d pracy pmpy P1(CWU) 10 Sygnal WYŁ/ZAŁ /ZAŁ+ ALAR ZAŁ+ ALAR WYŁaczenie dźwiękwej sygnalizacji ZAŁączenie dźwięków ZAŁ+ALAR załączenie dźwięków i alarmów 11 Język plski/ plski english/ deutsch 13 Pdświetlanie ekranu LCD WYŁ/ ZAŁ WYŁ WYŁ- pdświetlanie ekranu działa przez 2min d statnieg naciśnięcia klawisza ZAŁ- pdświetlanie ekranu działa ciągle, gdy regulatr jest załączny. Wyłączenie pdświetlania znacza, że przyjmuje n wartść kreślną następnym parametrem <15> 15 Pdświetlanie ekranu LCD - miń 0..25% NR NAZWA ZAKRES WARTOŚĆ FABRYCZNA WYŁ 14 Strefy czaswe WYŁ/ ZAŁ 10% inimalny pzim pdświetlania ekranu LCD (ma znaczenie przy LCD negatywwym). Wartśc 0% znacza pełne wyłączenie. PARAETRY POZIOU 2 NASTAWA FUNKCJA WYŁ- mechanizm stref czaswych wyłączny ZAŁ- strefy czaswe aktywne wg nastaw pniżej tzn. <70> <79> i <22> 70 Strefa1 d 0:00..23:45 6:00 Pra rzpczęcia 1 strefy czaswej 71 Strefa1 d 0:00..23:45 8:00 Pra zakńczenia 1 strefy czaswej 72 Strefa2 d 0:00..23:45 14:00 Pra rzpczęcia 2 strefy czaswej 73 Strefa2 d 0:00..23:45 17:30 Pra zakńczenia 2 strefy czaswej 74 Strefa3 d 0:00..23:45 20:00 Pra rzpczęcia 3 strefy czaswej 75 Strefa3 d 0:00..23:45 22:30 Pra zakńczenia 3 strefy czaswej 76 StrefaEKO4 d 77 StrefaEKO4 d 78 StrefaEKO5 d 79 StrefaEKO5 d 22 Temp EKO -1-9 C -5 C Obniżenie Temp. kminka w stsunku d temp zadanej w czasie trwania czaswej strefy eknmicznej e4 lub e5 0:00..23:45 23:00 Pra rzpczęcia 4 strefy czaswej eknmicznej 0:00..23:45 5:00 Pra zakńczenia 4 strefy czaswej eknmicznej 0:00..23:45 8:00 Pra rzpczęcia 5 strefy czaswej eknmicznej 0:00..23:45 13:30 Pra zakńczenia 5 strefy czaswej eknmicznej Ekran pracy kminka przedstawia aktualną temperaturę kminka i stpień twarcia przepustnicy. Jest t ekran stabilny tzn. żeby g zmienić trzeba przycisnąć WYBIERZ. W czasie wyświetlania teg ekranu mżliwe jest zmiana temperatury zadanej kminka (parametr <20> TempKO ). P przyciśnięciu USTAW (6) mruga temperatura zadana, której wartść mżna zmienić przyciskami + (4) lub - (5). Pnwne przyciśnięcie USTAW zatwierdza zmiany. W czasie bwiązywania czaswej strefy eknmicznej e4 lub e5 wyświetlana temperatura jest skrygwana wartść bniżenia (parametr <22> TempEKO ), czym przypmina znak minus zamiast C. W czasie ładwania zasbnika CWU w trybie TrybCWU=SPEC temperatura zadana jest autmatycznie pdwyższana d wartści parametru <43> TładCWU, czym przypmina znak plus zamiast C. PP2 Jeśli ustawiny jest tryb pracy ręcznej (TrybKO=AN, mruga zielna lampka statuswa (7)) mżliwe jest ręczne wysterwanie przepustnic: + (4) spwduje twieranie przepustnicy (jeden krk 2%) a - (5) zamykanie. Wybru przepustnicy dknujemy przyciskiem F2. Ple wskazujące stpień twarcia aktualnej przepustnicy mruga. PP1 12 9

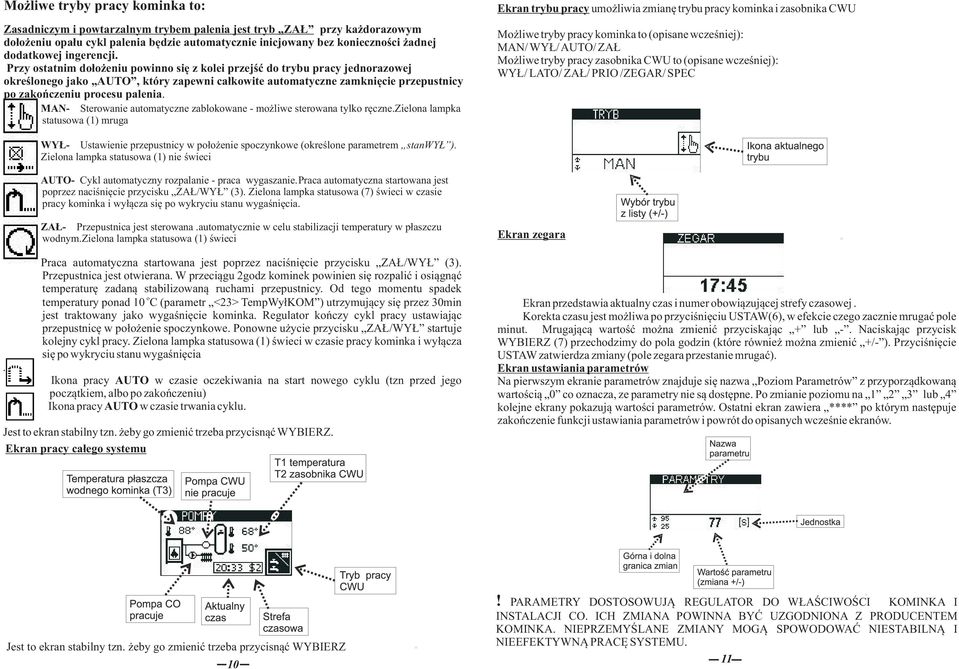

10 żliwe tryby pracy kminka t: Ekran trybu pracy umżliwia zmianę trybu pracy kminka i zasbnika CWU żliwe tryby pracy kminka t (pisane wcześniej): AN/ WYŁ/ AUTO/ ZAŁ żliwe tryby pracy zasbnika CWU t (pisane wcześniej): WYŁ/ LATO/ ZAŁ/ PRIO /ZEGAR/ SPEC. Zasadniczym i pwtarzalnym trybem palenia jest tryb ZAŁ przy każdrazwym dłżeniu pału cykl palenia będzie autmatycznie inicjwany bez kniecznści żadnej ddatkwej ingerencji. Przy statnim dłżeniu pwinn się z klei przejść d trybu pracy jednrazwej kreślneg jak AUTO, który zapewni całkwite autmatyczne zamknięcie przepustnicy p zakńczeniu prcesu palenia. AN- Sterwanie autmatyczne zablkwane - mżliwe sterwana tylk ręczne.zielna lampka statuswa (1) mruga WYŁ- Ustawienie przepustnicy w płżenie spczynkwe (kreślne parametrem stanwył ). Zielna lampka statuswa (1) nie świeci AUTO- Cykl autmatyczny rzpalanie - praca wygaszanie.praca autmatyczna startwana jest pprzez naciśnięcie przycisku ZAŁ/WYŁ (3). Zielna lampka statuswa (7) świeci w czasie pracy kminka i wyłącza się p wykryciu stanu wygaśnięcia. ZAŁ- Przepustnica jest sterwana.autmatycznie w celu stabilizacji temperatury w płaszczu wdnym.zielna lampka statuswa (1) świeci Praca autmatyczna startwana jest pprzez naciśnięcie przycisku ZAŁ/WYŁ (3). Przepustnica jest twierana. W przeciągu 2gdz kminek pwinien się rzpalić i siągnąć temperaturę zadaną stabilizwaną ruchami przepustnicy. Od teg mmentu spadek temperatury pnad 10 C (parametr <23> TempWyłKO ) utrzymujący się przez 30min jest traktwany jak wygaśnięcie kminka. Regulatr kńczy cykl pracy ustawiając przepustnicę w płżenie spczynkwe. Pnwne użycie przycisku ZAŁ/WYŁ startuje klejny cykl pracy. Zielna lampka statuswa (1) świeci w czasie pracy kminka i wyłącza się p wykryciu stanu wygaśnięcia Ikna pracy AUTO w czasie czekiwania na start nweg cyklu (tzn przed jeg pczątkiem, alb p zakńczeniu) Ikna pracy AUTO w czasie trwania cyklu. Jest t ekran stabilny tzn. żeby g zmienić trzeba przycisnąć WYBIERZ. Ekran pracy całeg systemu Ekran zegara Ekran przedstawia aktualny czas i numer bwiązującej strefy czaswej. Krekta czasu jest mżliwa p przyciśnięciu USTAW(6), w efekcie czeg zacznie mrugać ple minut. rugającą wartść mżna zmienić przyciskając + lub -. Naciskając przycisk WYBIERZ (7) przechdzimy d pla gdzin (które również mżna zmienić +/- ). Przyciśnięcie USTAW zatwierdza zmiany (ple zegara przestanie mrugać). Ekran ustawiania parametrów Na pierwszym ekranie parametrów znajduje się nazwa Pzim Parametrów z przyprządkwaną wartścią 0 c znacza, ze parametry nie są dstępne. P zmianie pzimu na lub 4 klejne ekrany pkazują wartści parametrów. Ostatni ekran zawiera **** p którym następuje zakńczenie funkcji ustawiania parametrów i pwrót d pisanych wcześnie ekranów. Jest t ekran stabilny tzn. żeby g zmienić trzeba przycisnąć WYBIERZ 10 PARAETRY DOSTOSOWUJĄ REGULATOR DO WŁAŚCIWOŚCI KOINKA I INSTALACJI CO. ICH ZIANA POWINNA BYĆ UZGODNIONA Z PRODUCENTE KOINKA. NIEPRZEYŚLANE ZIANY OGĄ SPOWODOWAĆ NIESTABILNĄ I NIEEFEKTYWNĄ PRACĘ SYSTEU. 11
