Transkrypt
1
2
3
4
5
6 06 MATERIAŁY IZOLACYJNE LAMELLA MAT, KLIMAFIX - Maty z we ny pokryte zbrojon foli aluminiow ZASTOSOWANIE: Maty LAMELLA MAT i KLIMAFIX przeznaczone s do izolacji termicznej, akustycznej i przeciwkondensacyjnej kana ów wentylacyjnych i klimatyzacyjnych o dowolnym przekroju np: prostok tnym, ko owym itp. Maty LAMELLA MAT przeznaczone s tak e do izolacji niskotemperaturowych rur ruroci gów, ma ych zbiorników, powierzchni owalnych, wyko cze izolacji na armaturze itp. Maty z we ny ROCKWOOL pokryte zbrojon foli aluminiow, posiadaj ce prostopad y uk ad w ókien do p aszczyzny pod o a, który zapewnia utrzymanie pierwotnej grubo ci w przypadku izolacji zagi i naro ników. KLIMAFIX - mata, która oprócz specy cznego uk adu w ókien i pow oki zewn trznej z folii aluminiowej, dodatkowo zosta a wyposa ona w fabrycznie na o on warstw kleju na ca ej powierzchni we ny. Warstw kleju zabezpiecza prosta do zdj cia folia PE. Mata KLIMAFIX ma w a ciwo ci samoprzylepne. KLIMAFIX (samoprzylepna mata lamelowa) Parametry podstawowe: wspó czynnik przewodzenia ciep a 0,042 [W/mK] g sto obj to ciowa 36 kg/m3 temperatura pracy 50 C zawarto ca kowita siarki 0,4% klasa reakcji na ogie wyrób niepalny LAMELLA MAT(mata lamelowa) Parametry podstawowe: wspó ctzynnik przewodzenia ciep a 0,042 [W/mK] g sto obj to ciowa 36 kg/m3 temperatura pracy 250 C zawarto ca kowita siarki 0,4% klasa reakcji na ogie wyrób niepalny

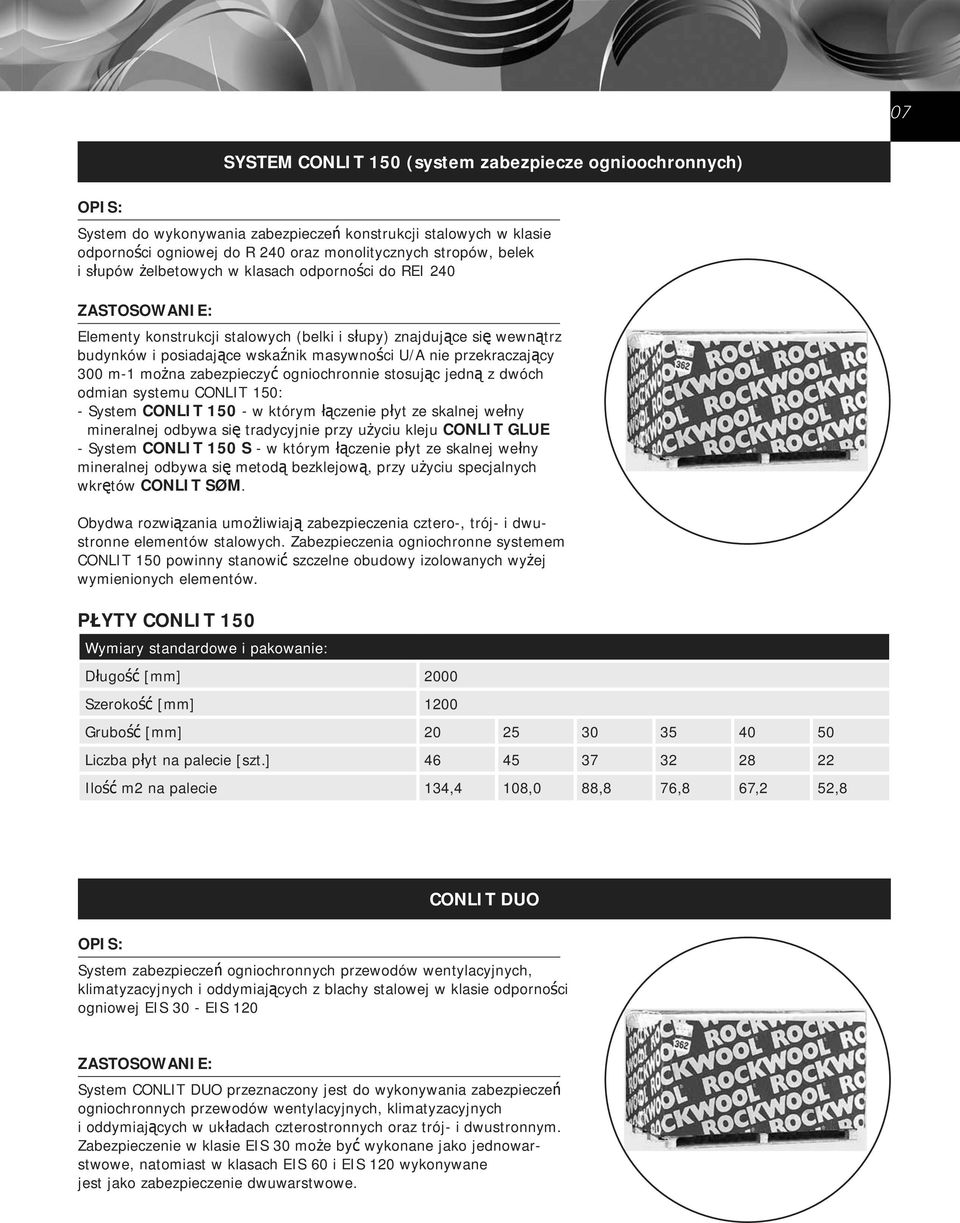

7 07 SYSTEM CONLIT 150 (system zabezpiecze ognioochronnych) System do wykonywania zabezpiecze konstrukcji stalowych w klasie odporno ci ogniowej do R 240 oraz monolitycznych stropów, belek i s upów elbetowych w klasach odporno ci do REI 240 ZASTOSOWANIE: Elementy konstrukcji stalowych (belki i s upy) znajduj ce si wewn trz budynków i posiadaj ce wska nik masywno ci U/A nie przekraczaj cy 300 m-1 mo na zabezpieczy ogniochronnie stosuj c jedn z dwóch odmian systemu CONLIT 150: - System CONLIT w którym czenie p yt ze skalnej we ny mineralnej odbywa si tradycyjnie przy u yciu kleju CONLIT GLUE - System CONLIT 150 S - w którym czenie p yt ze skalnej we ny mineralnej odbywa si metod bezklejow, przy u yciu specjalnych wkr tów CONLIT SØM. Obydwa rozwi zania umo liwiaj zabezpieczenia cztero-, trój- i dwustronne elementów stalowych. Zabezpieczenia ogniochronne systemem CONLIT 150 powinny stanowi szczelne obudowy izolowanych wy ej wymienionych elementów. P YTY CONLIT 150 Wymiary standardowe i pakowanie: D ugo [mm] 2000 Szeroko [mm] 1200 Grubo [mm] Liczba p yt na palecie [szt.] Ilo m2 na palecie 134,4 108,0 88,8 76,8 67,2 52,8 CONLIT DUO System zabezpiecze ogniochronnych przewodów wentylacyjnych, klimatyzacyjnych i oddymiaj cych z blachy stalowej w klasie odporno ci ogniowej EIS 30 - EIS 120 ZASTOSOWANIE: System CONLIT DUO przeznaczony jest do wykonywania zabezpiecze ogniochronnych przewodów wentylacyjnych, klimatyzacyjnych i oddymiaj cych w uk adach czterostronnych oraz trój- i dwustronnym. Zabezpieczenie w klasie EIS 30 mo e by wykonane jako jednowarstwowe, natomiast w klasach EIS 60 i EIS 120 wykonywane jest jako zabezpieczenie dwuwarstwowe.

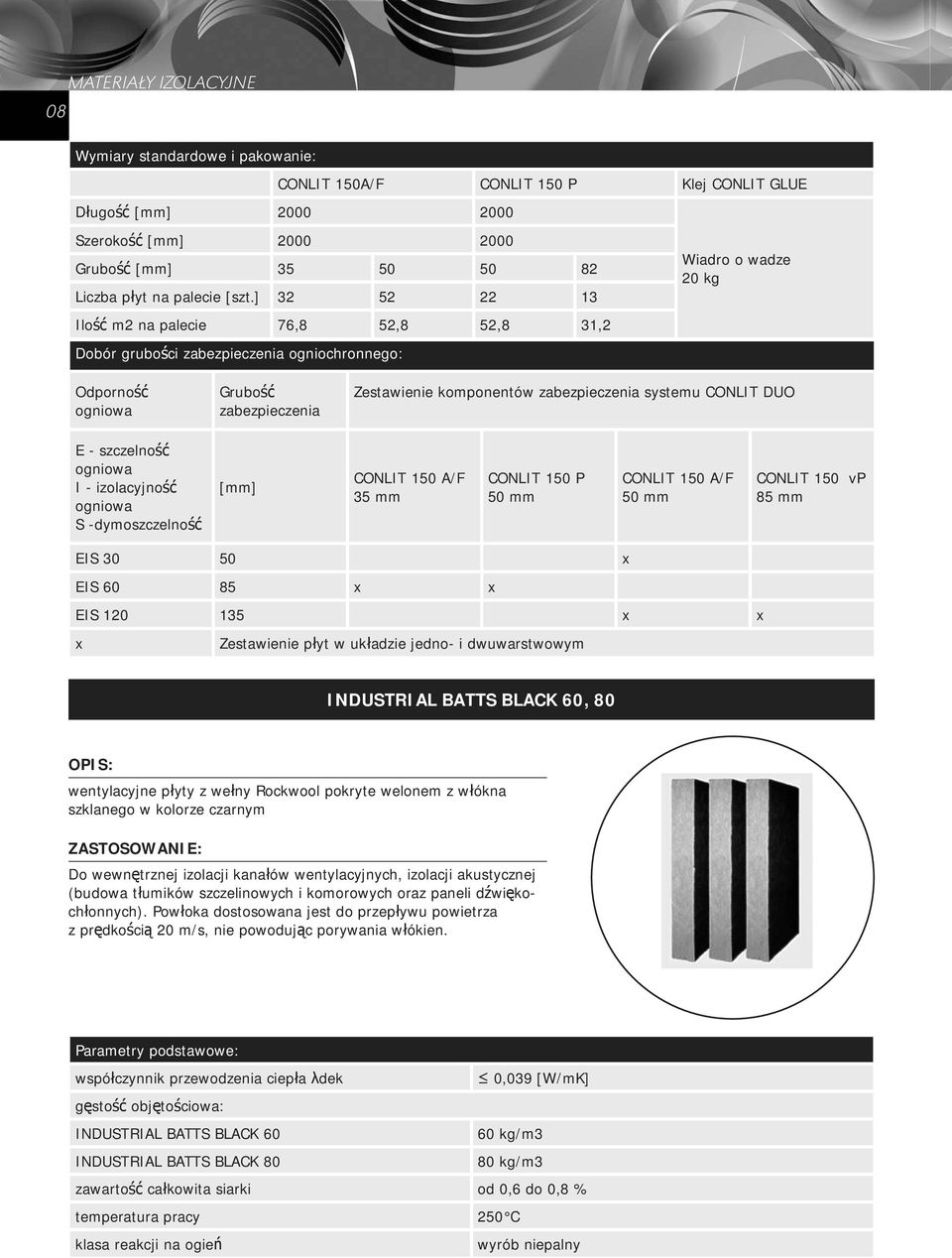

8 08 MATERIAŁY IZOLACYJNE Wymiary standardowe i pakowanie: Dobór grubo ci zabezpieczenia ogniochronnego: CONLIT 150A/F CONLIT 150 P Klej CONLIT GLUE D ugo [mm] Szeroko [mm] Grubo [mm] Liczba p yt na palecie [szt.] Ilo m2 na palecie 76,8 52,8 52,8 31,2 Wiadro o wadze 20 kg Odporno ogniowa Grubo zabezpieczenia Zestawienie komponentów zabezpieczenia systemu CONLIT DUO E - szczelno ogniowa I - izolacyjno ogniowa S -dymoszczelno [mm] CONLIT 150 A/F 35 mm CONLIT 150 P 50 mm CONLIT 150 A/F 50 mm CONLIT 150 vp 85 mm EIS x EIS x x EIS x x x Zestawienie p yt w uk adzie jedno- i dwuwarstwowym INDUSTRIAL BATTS BLACK 60, 80 wentylacyjne p yty z we ny Rockwool pokryte welonem z w ókna szklanego w kolorze czarnym ZASTOSOWANIE: Do wewn trznej izolacji kana ów wentylacyjnych, izolacji akustycznej (budowa t umików szczelinowych i komorowych oraz paneli d wi koch onnych). Pow oka dostosowana jest do przep ywu powietrza z pr dko ci 20 m/s, nie powoduj c porywania w ókien. Parametry podstawowe: wspó czynnik przewodzenia ciep a dek 0,039 [W/mK] g sto obj to ciowa: INDUSTRIAL BATTS BLACK kg/m3 INDUSTRIAL BATTS BLACK kg/m3 zawarto ca kowita siarki od 0,6 do 0,8 % temperatura pracy 250 C klasa reakcji na ogie wyrób niepalny

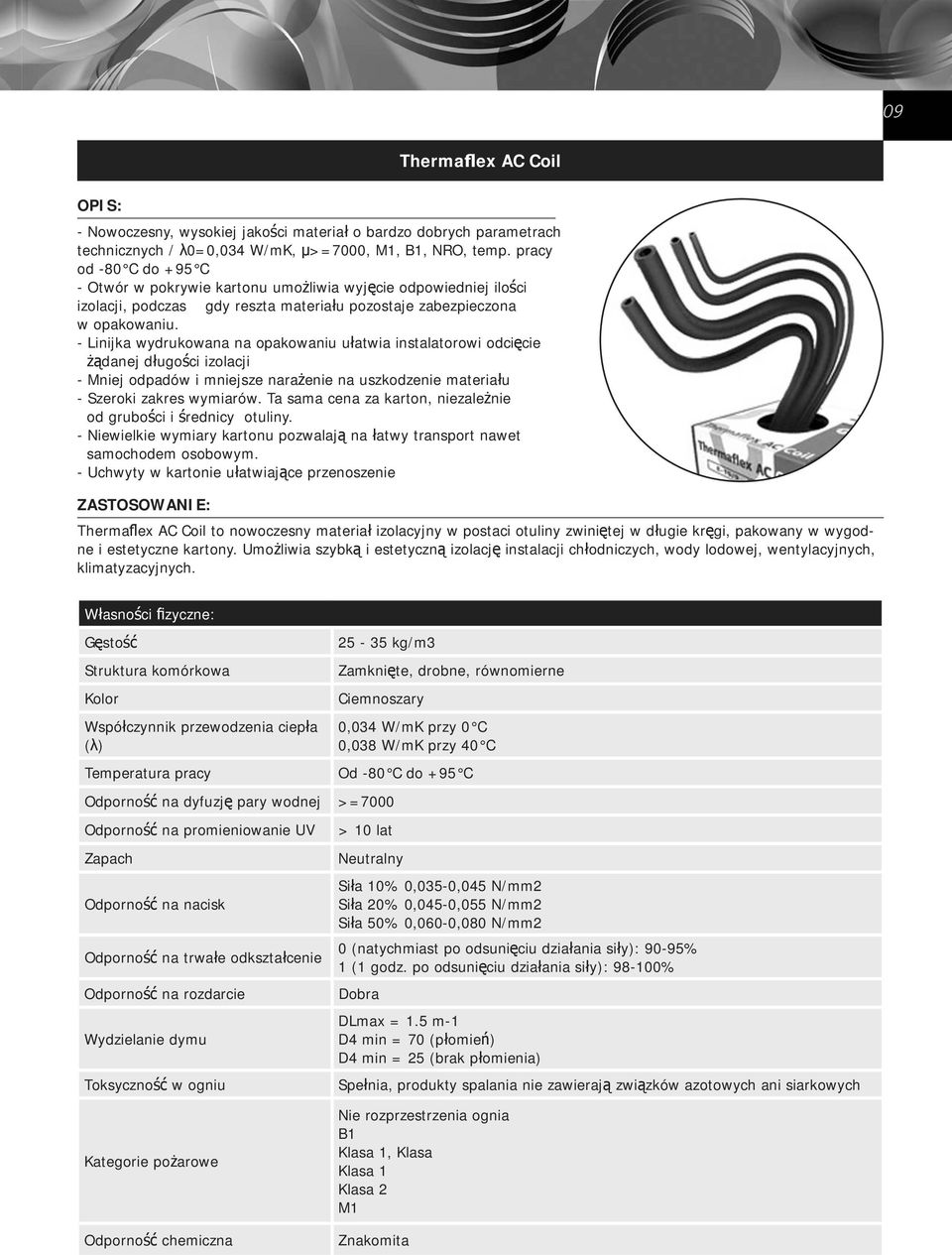

9 09 Therma ex AC Coil - Nowoczesny, wysokiej jako ci materia o bardzo dobrych parametrach technicznych / 0=0,034 W/mK, >=7000, M1, B1, NRO, temp. pracy od -80 C do +95 C - Otwór w pokrywie kartonu umo liwia wyj cie odpowiedniej ilo ci izolacji, podczas gdy reszta materia u pozostaje zabezpieczona w opakowaniu. - Linijka wydrukowana na opakowaniu u atwia instalatorowi odci cie danej d ugo ci izolacji - Mniej odpadów i mniejsze nara enie na uszkodzenie materia u - Szeroki zakres wymiarów. Ta sama cena za karton, niezale nie od grubo ci i rednicy otuliny. - Niewielkie wymiary kartonu pozwalaj na atwy transport nawet samochodem osobowym. - Uchwyty w kartonie u atwiaj ce przenoszenie ZASTOSOWANIE: Therma ex AC Coil to nowoczesny materia izolacyjny w postaci otuliny zwini tej w d ugie kr gi, pakowany w wygodne i estetyczne kartony. Umo liwia szybk i estetyczn izolacj instalacji ch odniczych, wody lodowej, wentylacyjnych, klimatyzacyjnych. W asno ci zyczne: G sto Struktura komórkowa Kolor Wspó czynnik przewodzenia ciep a ( ) Temperatura pracy kg/m3 Zamkni te, drobne, równomierne Ciemnoszary Odporno na dyfuzj pary wodnej >=7000 Odporno na promieniowanie UV Zapach Odporno na nacisk Odporno na trwa e odkszta cenie Odporno na rozdarcie Wydzielanie dymu Toksyczno w ogniu 0,034 W/mK przy 0 C 0,038 W/mK przy 40 C Od -80 C do +95 C > 10 lat Neutralny Si a 10% 0,035-0,045 N/mm2 Si a 20% 0,045-0,055 N/mm2 Si a 50% 0,060-0,080 N/mm2 0 (natychmiast po odsuni ciu dzia ania si y): 90-95% 1 (1 godz. po odsuni ciu dzia ania si y): % Dobra DLmax = 1.5 m-1 D4 min = 70 (p omie ) D4 min = 25 (brak p omienia) Spe nia, produkty spalania nie zawieraj zwi zków azotowych ani siarkowych Kategorie po arowe Odporno chemiczna Nie rozprzestrzenia ognia B1 Klasa 1, Klasa Klasa 1 Klasa 2 M1 Znakomita

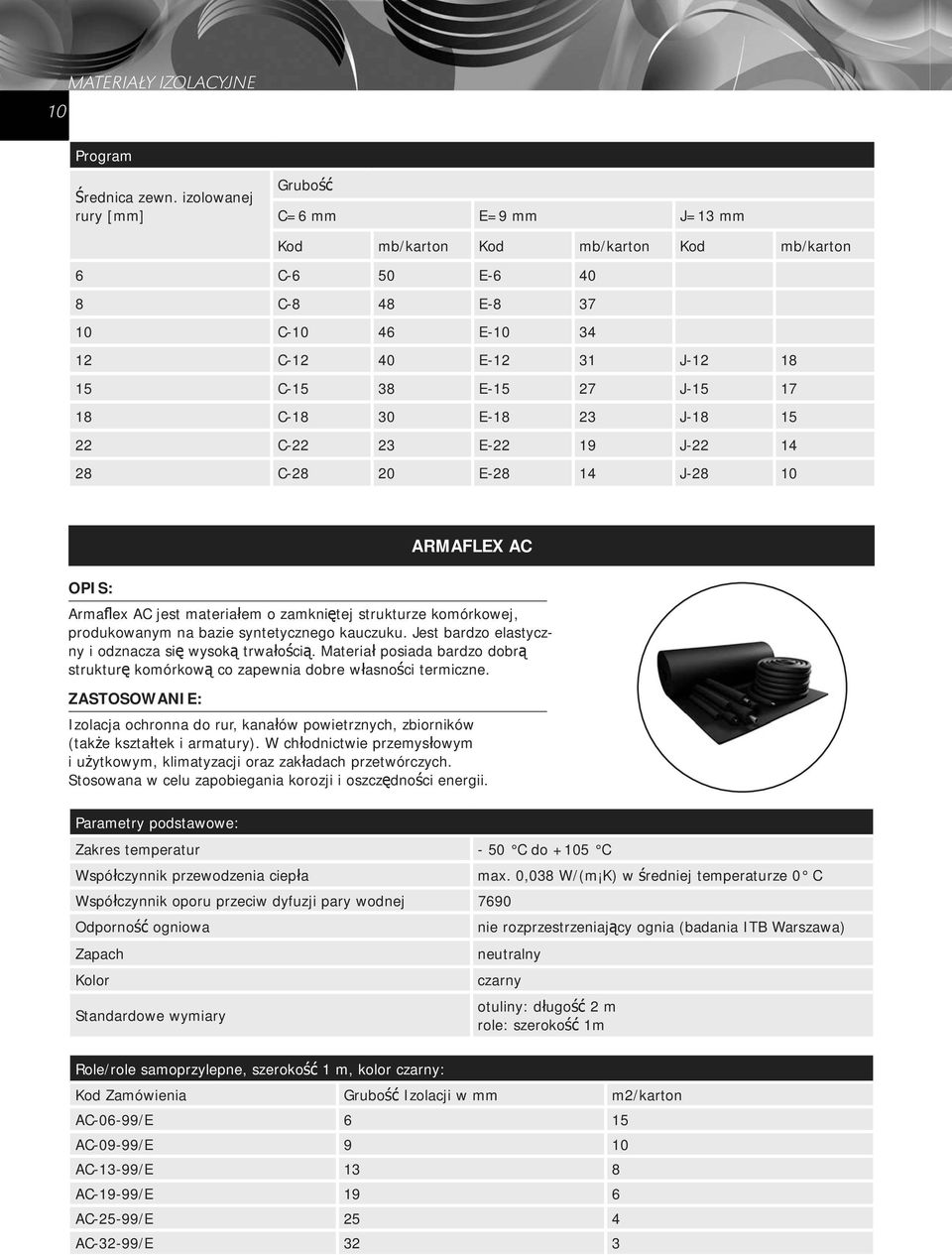

10 10 MATERIAŁY IZOLACYJNE Program rednica zewn. izolowanej rury [mm] Grubo C=6 mm E=9 mm J=13 mm Kod mb/karton Kod mb/karton Kod mb/karton 6 C-6 50 E C-8 48 E C E C E J C E J C E J C E J C E J Arma ex AC jest materia em o zamkni tej strukturze komórkowej, produkowanym na bazie syntetycznego kauczuku. Jest bardzo elastyczny i odznacza si wysok trwa o ci. Materia posiada bardzo dobr struktur komórkow co zapewnia dobre w asno ci termiczne. ZASTOSOWANIE: ARMAFLEX AC Izolacja ochronna do rur, kana ów powietrznych, zbiorników (tak e kszta tek i armatury). W ch odnictwie przemys owym i u ytkowym, klimatyzacji oraz zak adach przetwórczych. Stosowana w celu zapobiegania korozji i oszcz dno ci energii. Parametry podstawowe: Zakres temperatur - 50 C do +105 C Wspó czynnik przewodzenia ciep a max. 0,038 W/(m K) w redniej temperaturze 0 C Wspó czynnik oporu przeciw dyfuzji pary wodnej 7690 Odporno ogniowa nie rozprzestrzeniaj cy ognia (badania ITB Warszawa) Zapach neutralny Kolor czarny Standardowe wymiary otuliny: d ugo 2 m role: szeroko 1m Role/role samoprzylepne, szeroko 1 m, kolor czarny: Kod Zamówienia Grubo Izolacji w mm m2/karton AC-06-99/E 6 15 AC-09-99/E 9 10 AC-13-99/E 13 8 AC-19-99/E 19 6 AC-25-99/E 25 4 AC-32-99/E 32 3

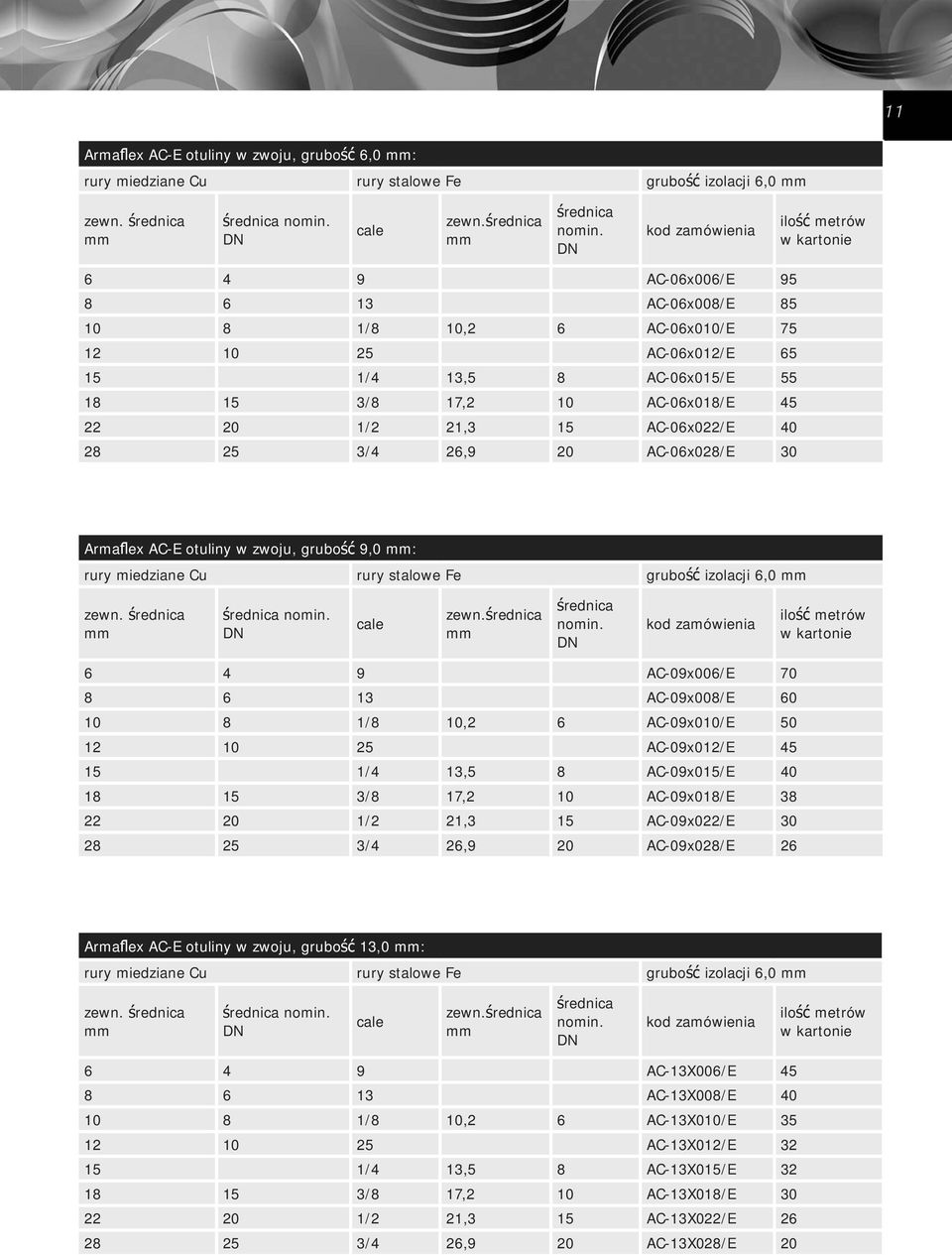

11 11 Arma ex AC-E otuliny w zwoju, grubo 6,0 mm: rury miedziane Cu rury stalowe Fe grubo izolacji 6,0 mm zewn. rednica mm rednica nomin. DN cale zewn. rednica mm rednica nomin. DN kod zamówienia ilo metrów w kartonie AC-06x006/E AC-06x008/E /8 10,2 6 AC-06x010/E AC-06x012/E /4 13,5 8 AC-06x015/E /8 17,2 10 AC-06x018/E /2 21,3 15 AC-06x022/E /4 26,9 20 AC-06x028/E 30 Arma ex AC-E otuliny w zwoju, grubo 9,0 mm: rury miedziane Cu rury stalowe Fe grubo izolacji 6,0 mm zewn. rednica mm rednica nomin. DN cale zewn. rednica mm rednica nomin. DN kod zamówienia ilo metrów w kartonie AC-09x006/E AC-09x008/E /8 10,2 6 AC-09x010/E AC-09x012/E /4 13,5 8 AC-09x015/E /8 17,2 10 AC-09x018/E /2 21,3 15 AC-09x022/E /4 26,9 20 AC-09x028/E 26 Arma ex AC-E otuliny w zwoju, grubo 13,0 mm: rury miedziane Cu rury stalowe Fe grubo izolacji 6,0 mm zewn. rednica mm rednica nomin. DN cale zewn. rednica mm rednica nomin. DN kod zamówienia ilo metrów w kartonie AC-13X006/E AC-13X008/E /8 10,2 6 AC-13X010/E AC-13X012/E /4 13,5 8 AC-13X015/E /8 17,2 10 AC-13X018/E /2 21,3 15 AC-13X022/E /4 26,9 20 AC-13X028/E 20
12
13

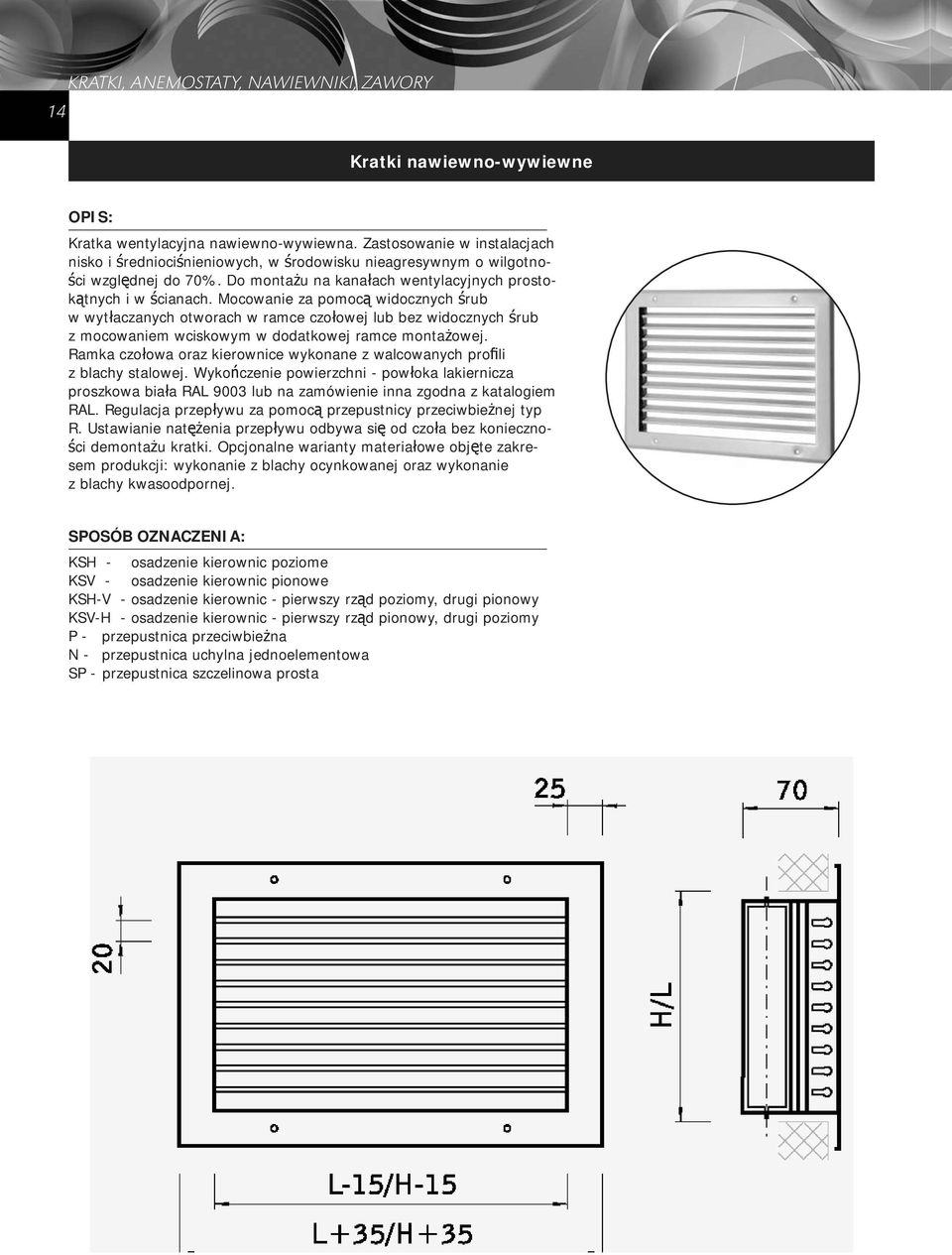

14 14 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY Kratki nawiewno-wywiewne Kratka wentylacyjna nawiewno-wywiewna. Zastosowanie w instalacjach nisko i rednioci nieniowych, w rodowisku nieagresywnym o wilgotno- ci wzgl dnej do 70%. Do monta u na kana ach wentylacyjnych prostok tnych i w cianach. Mocowanie za pomoc widocznych rub w wyt aczanych otworach w ramce czo owej lub bez widocznych rub z moco waniem wciskowym w dodatkowej ramce monta owej. Ramka czo owa oraz kierownice wykonane z walcowanych pro li z blachy stalowej. Wyko czenie powierzchni - pow oka lakiernicza proszkowa bia a RAL 9003 lub na zamówienie inna zgodna z katalogiem RAL. Regulacja przep ywu za pomoc przepustnicy przeciwbie nej typ R. Ustawianie nat enia przep ywu odbywa si od czo a bez konieczno- ci demonta u kratki. Opcjonalne warianty materia owe obj te zakresem produkcji: wykonanie z blachy ocynkowanej oraz wykonanie z blachy kwasoodpornej. SPOSÓB OZNACZENIA: KSH - osadzenie kierownic poziome KSV - osadzenie kierownic pionowe KSH-V - osadzenie kierownic - pierwszy rz d poziomy, drugi pionowy KSV-H - osadzenie kierownic - pierwszy rz d pionowy, drugi poziomy P - przepustnica przeciwbie na N - przepustnica uchylna jednoelementowa SP - przepustnica szczelinowa prosta

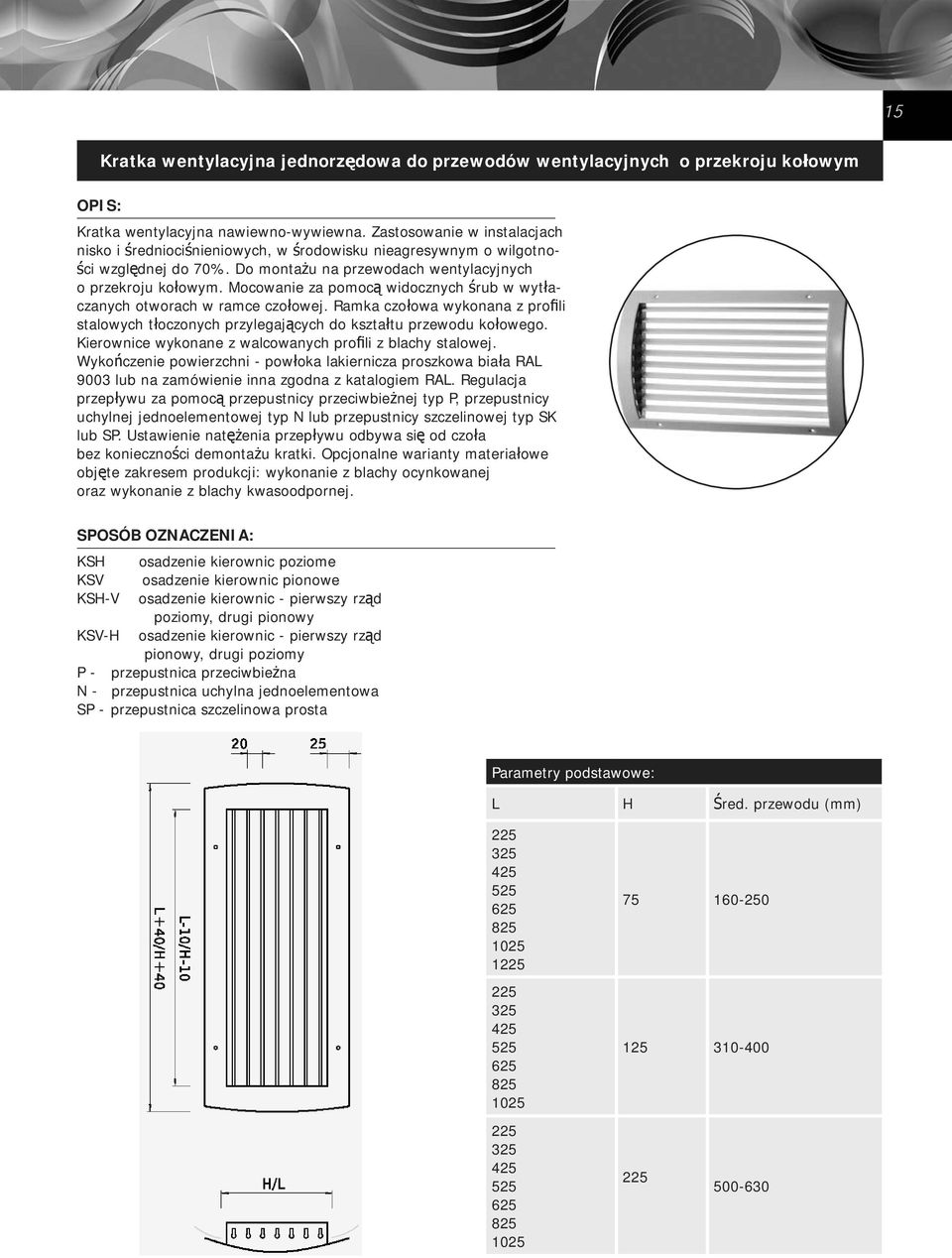

15 15 Kratka wentylacyjna jednorz dowa do przewodów wentylacyjnych o przekroju ko owym Kratka wentylacyjna nawiewno-wywiewna. Zastosowanie w instalacjach nisko i rednioci nieniowych, w rodowisku nieagresywnym o wilgotno- ci wzgl dnej do 70%. Do monta u na przewodach wentylacyjnych o przekroju ko owym. Mocowanie za pomoc widocznych rub w wyt aczanych otworach w ramce czo owej. Ramka czo owa wykonana z pro li stalowych t oczonych przylegaj cych do kszta tu przewodu ko owego. Kierownice wykonane z walcowanych pro li z blachy stalowej. Wyko czenie powierzchni - pow oka lakiernicza proszkowa bia a RAL 9003 lub na zamówienie inna zgodna z katalogiem RAL. Regulacja przep ywu za pomoc przepustnicy przeciwbie nej typ P, przepustnicy uchylnej jednoelementowej typ N lub przepustnicy szczelinowej typ SK lub SP. Ustawienie nat enia przep ywu odbywa si od czo a bez konieczno ci demonta u kratki. Opcjonalne warianty materia owe obj te zakresem produkcji: wykonanie z blachy ocynkowanej oraz wykonanie z blachy kwasoodpornej. SPOSÓB OZNACZENIA: KSH KSV KSH-V KSV-H osadzenie kierownic poziome osadzenie kierownic pionowe osadzenie kierownic - pierwszy rz d poziomy, drugi pionowy osadzenie kierownic - pierwszy rz d pionowy, drugi poziomy P - przepustnica przeciwbie na N - przepustnica uchylna jednoelementowa SP - przepustnica szczelinowa prosta Parametry podstawowe: L H red. przewodu (mm)

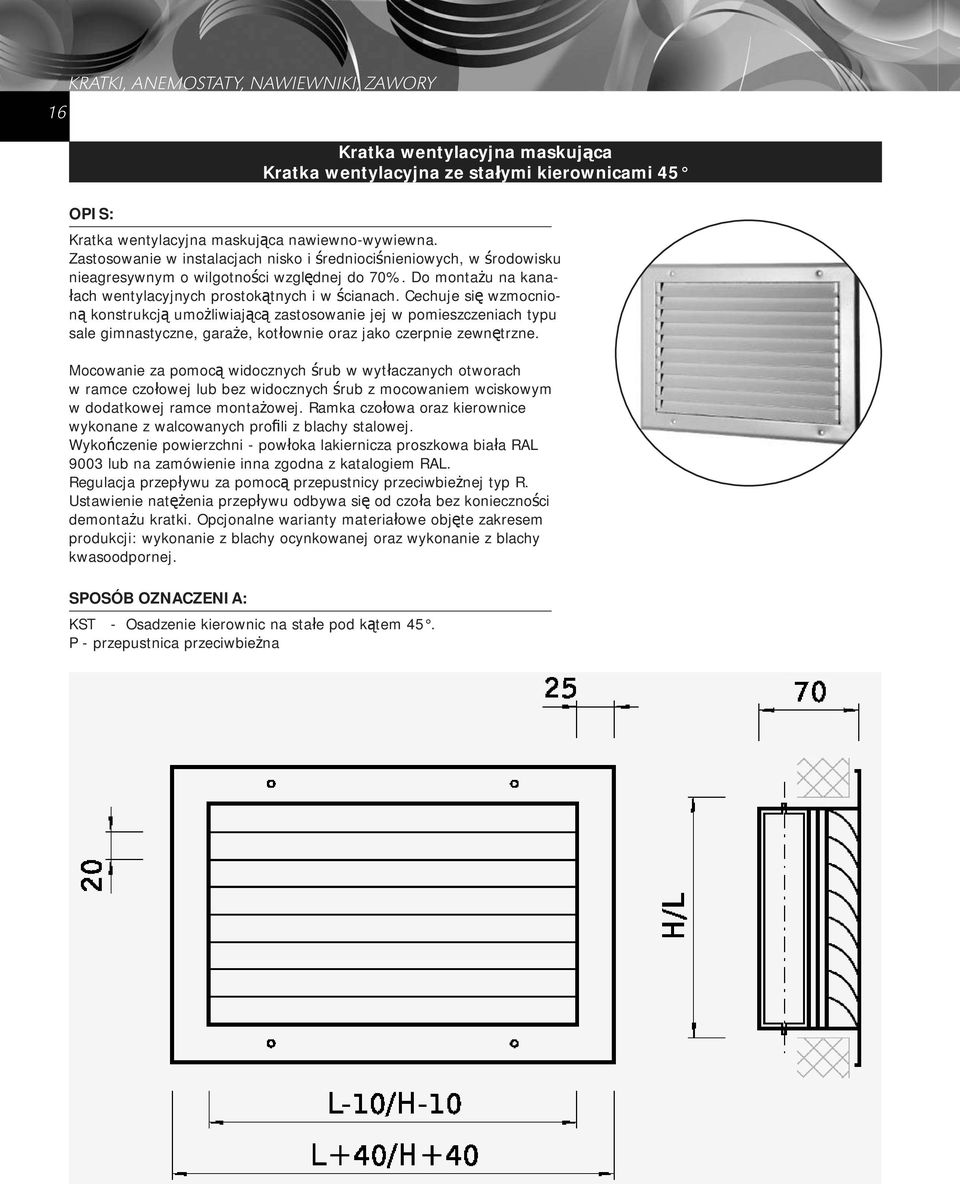

16 16 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY Kratka wentylacyjna maskuj ca nawiewno-wywiewna. Zastosowanie w instalacjach nisko i rednioci nieniowych, w rodowisku nieagresywnym o wilgotno ci wzgl dnej do 70%. Do monta u na kana- ach wentylacyjnych prostok tnych i w cianach. Cechuje si wzmocnion konstrukcj umo liwiaj c zastosowanie jej w pomieszczeniach typu sale gimnastyczne, gara e, kot ownie oraz jako czerpnie zewn trzne. Mocowanie za pomoc widocznych rub w wyt aczanych otworach w ramce czo owej lub bez widocznych rub z mocowaniem wciskowym w dodatkowej ramce monta owej. Ramka czo owa oraz kierownice wykonane z walcowanych pro li z blachy stalowej. Wyko czenie powierzchni - pow oka lakiernicza proszkowa bia a RAL 9003 lub na zamówienie inna zgodna z katalogiem RAL. Regulacja przep ywu za pomoc przepustnicy przeciwbie nej typ R. Ustawienie nat enia przep ywu odbywa si od czo a bez konieczno ci demonta u kratki. Opcjonalne warianty materia owe obj te zakresem produkcji: wykonanie z blachy ocynkowanej oraz wykonanie z blachy kwasoodpornej. SPOSÓB OZNACZENIA: KST - Osadzenie kierownic na sta e pod k tem 45. P - przepustnica przeciwbie na Kratka wentylacyjna maskuj ca Kratka wentylacyjna ze sta ymi kierownicami 45
17 17 Kratka wentylacyjna przep ywowa Kratka wentylacyjna przep ywowa. Zastosowanie w rodowisku nieagresywnym o wilgotno ci wzgl dnej do 70% jako element ogólnego systemu wentylacji w celu zapewnienia przep ywu pomi dzy pomieszczeniami poprzez przegrody budowlane. Mocowanie za pomoc widocznych rub w wyt aczanych otworach w ramce czo owej lub bez widocznych rub z mocowaniem wciskowym w dodatkowej ramce monta owej. Ramka czo owa oraz kierownice wykonane z walcowanych pro li z blachy stalowej.. Wyko czenie powierzchni - pow oka lakiernicza proszkowa bia a RAL 9003 lub na zamówienie inna zgodna z katalogiem RAL. Opcjonalne warianty materia owe obj te zakresem produkcji: wyko nanie z blachy ocynkowanej, blachy kwasoodpornej oraz aluminium anodyzowanego. SPOSÓB OZNACZENIA: KWP - Osadzenie kierownic poziome na sta e w sposób zas aniaj cy widoczno. M - Mo liwo zamówienia kompletu wraz z maskownic Kratka wentylacyjna wyci gowa. Zastosowanie w rodowisku nieagresywnym o wilgotno ci wzgl dnej do 70%, jako element ogólnego systemu wentylacji w celu zapewnienia przep ywu pomi dzy pomieszczeniami poprzez przegrody budowlane. Do monta u w kana ach wentylacyjnych prostok tnych i w cianach. Mocowanie za pomoc widocznych rub w wyt aczanych otworach w ramce czo owej lub bez widocznych rub z mocowaniem wciskowym w dodatkowej ramce monta owej. Ramka czo owa wykonana z walcowanych pro li z blachy stalowej. Wyko czenie powierzchni - pow oka lakiernicza proszkowa bia a RAL 9003 lub na zamówienie inna zgodna z katalogiem RAL. Opcjonalne warianty materia owe obj te zakresem produkcji: wykonanie z blachy ocynkowanej oraz wykonanie z blachy kwasoodpornej. SPOSÓB OZNACZENIA: KWS - wype nienie z siatki ci toci gnionej stalowej Kratka wentylacyjna z siatk

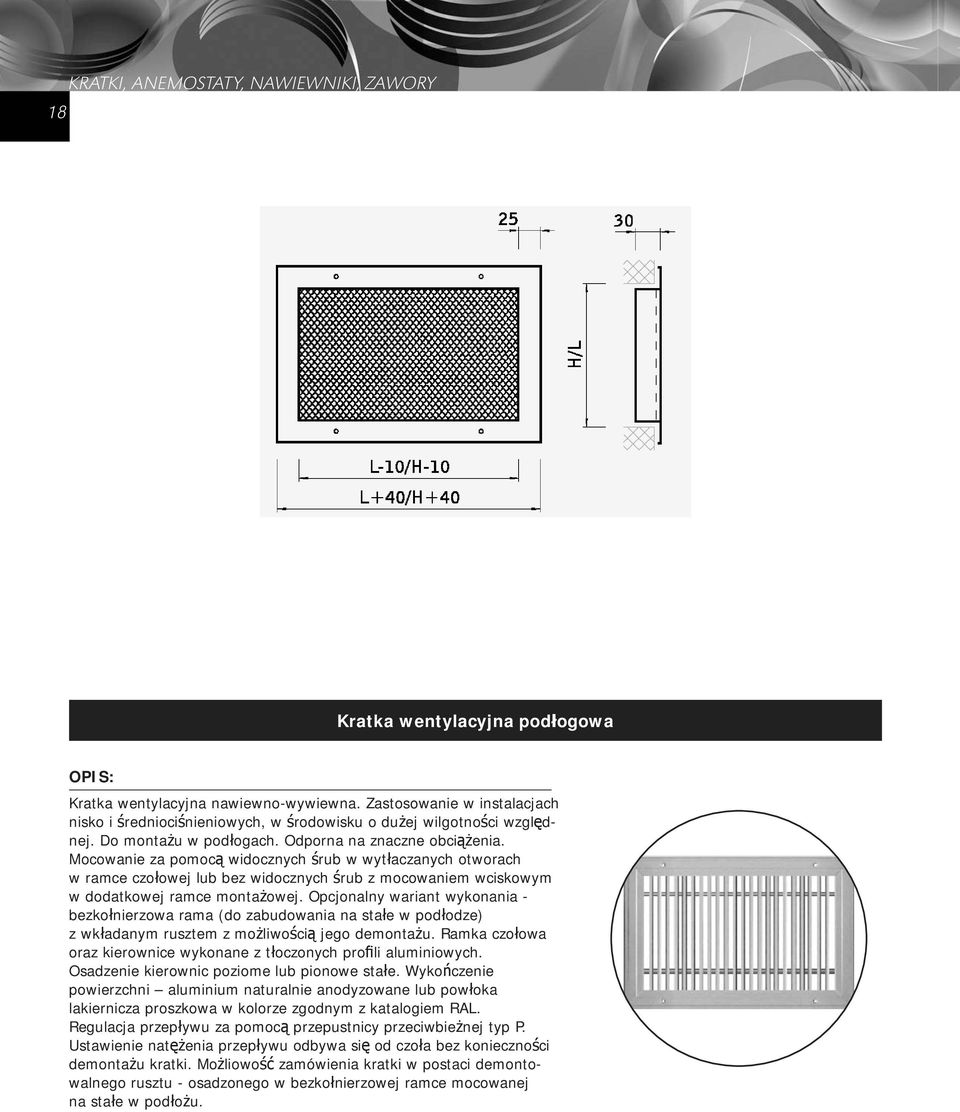

18 18 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY Kratka wentylacyjna pod ogowa Kratka wentylacyjna nawiewno-wywiewna. Zastosowanie w instalacjach nisko i rednioci nieniowych, w rodowisku o du ej wilgotno ci wzgl dnej. Do monta u w pod ogach. Odporna na znaczne obci enia. Mocowanie za pomoc widocznych rub w wyt aczanych otworach w ramce czo owej lub bez widocznych rub z mocowaniem wciskowym w dodatkowej ramce monta owej. Opcjonalny wariant wykonania - bezko nierzowa rama (do zabudowania na sta e w pod odze) z wk adanym rusztem z mo liwo ci jego demonta u. Ramka czo owa oraz kierownice wykonane z t oczonych pro li aluminiowych. Osadzenie kierownic poziome lub pionowe sta e. Wyko czenie powierzchni aluminium naturalnie anodyzowane lub pow oka lakiernicza proszkowa w kolorze zgodnym z katalogiem RAL. Regulacja przep ywu za pomoc przepustnicy przeciwbie nej typ P. Ustawienie nat enia przep ywu odbywa si od czo a bez konieczno ci demonta u kratki. Mo liowo zamówienia kratki w postaci demontowalnego rusztu - osadzonego w bezko nierzowej ramce mocowanej na sta e w pod o u.

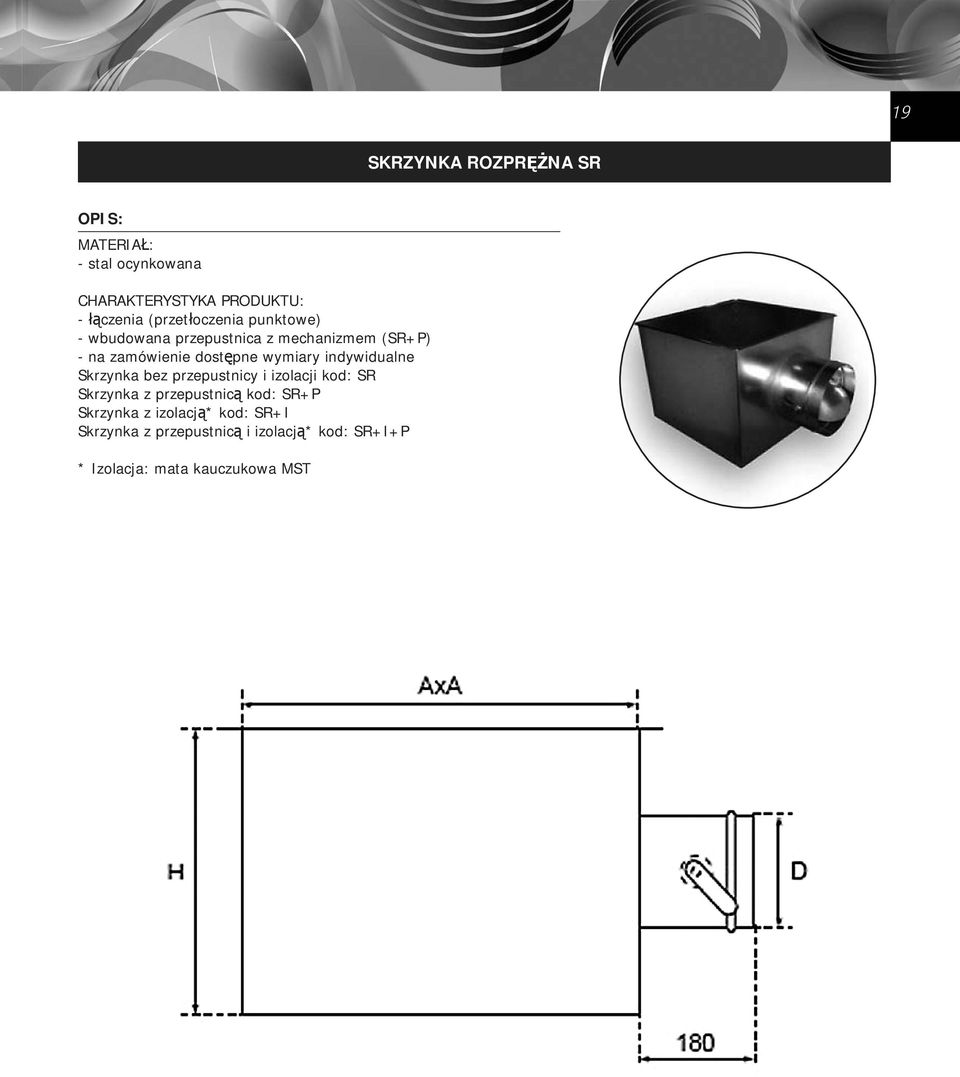

19 19 SKRZYNKA ROZPR NA SR MATERIA : - stal ocynkowana CHARAKTERYSTYKA PRODUKTU: - czenia (przet oczenia punktowe) - wbudowana przepustnica z mechanizmem (SR+P) - na zamówienie dost pne wymiary indywidualne Skrzynka bez przepustnicy i izolacji kod: SR Skrzynka z przepustnic kod: SR+P Skrzynka z izolacj * kod: SR+I Skrzynka z przepustnic i izolacj * kod: SR+I+P * Izolacja: mata kauczukowa MST

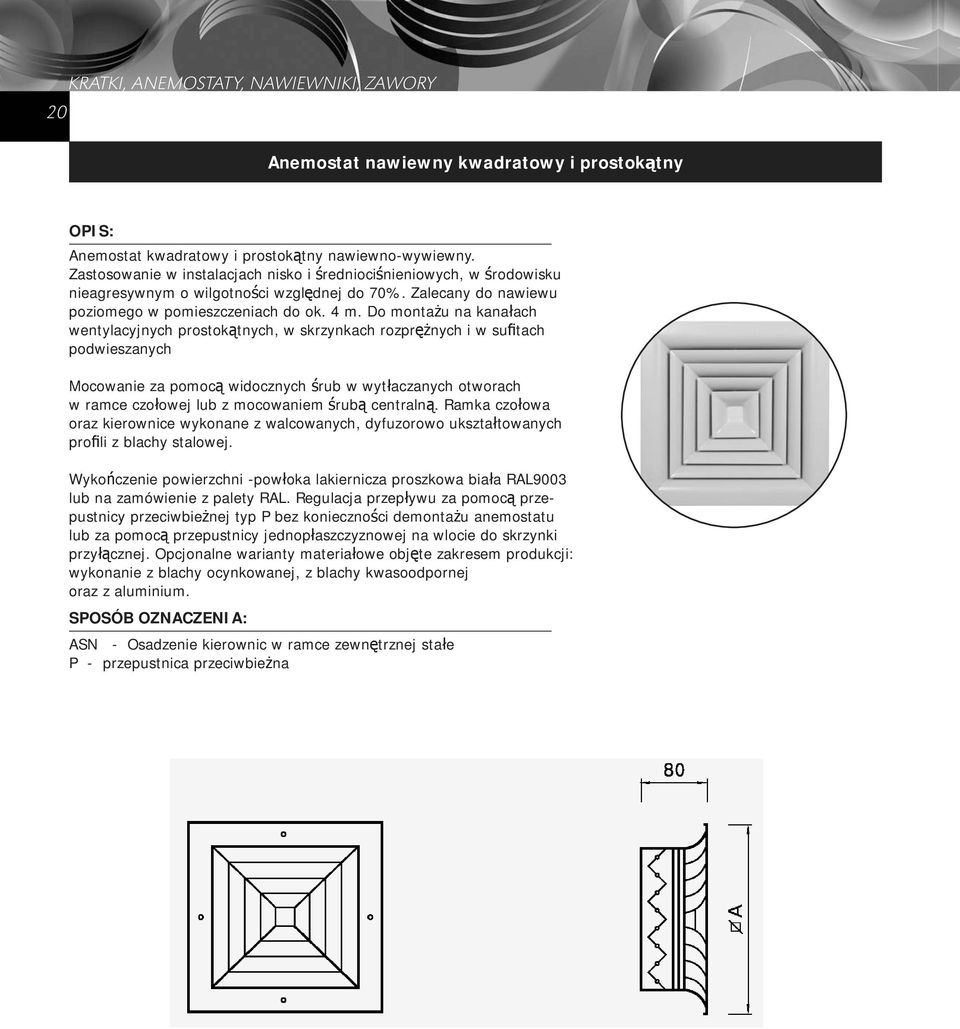

20 20 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY Anemostat nawiewny kwadratowy i prostok tny Anemostat kwadratowy i prostok tny nawiewno-wywiewny. Zastosowanie w instalacjach nisko i rednioci nieniowych, w rodowisku nieagresywnym o wilgotno ci wzgl dnej do 70%. Zalecany do nawiewu poziomego w pomieszczeniach do ok. 4 m. Do monta u na kana ach wentylacyjnych prostok tnych, w skrzynkach rozpr nych i w su tach podwieszanych Mocowanie za pomoc widocznych rub w wyt aczanych otworach w ramce czo owej lub z mocowaniem rub centraln. Ramka czo owa oraz kierownice wykonane z walcowanych, dyfuzorowo ukszta towanych pro li z blachy stalowej. Wyko czenie powierzchni -pow oka lakiernicza proszkowa bia a RAL9003 lub na zamówienie z palety RAL. Regulacja przep ywu za pomoc przepustnicy przeciwbie nej typ P bez konieczno ci demonta u anemostatu lub za pomoc przepustnicy jednop aszczyznowej na wlocie do skrzynki przy cznej. Opcjonalne warianty materia owe obj te zakresem produkcji: wykonanie z blachy ocynkowanej, z blachy kwasoodpornej oraz z aluminium. SPOSÓB OZNACZENIA: ASN - Osadzenie kierownic w ramce zewn trznej sta e P - przepustnica przeciwbie na
21 21
22 22 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY
23 23 Anemostaty su towe kwadratowe nawiewne ASN ASN ASN-P ASN-PSR ASN-PSRI ASN-SR ASN-SRI ASN-SRP ASN-SRIP anemostat nawiewny tylko kratka anemostat nawiewny z przepustnic anemostat nawiewny z przepustnic i skrzynk rozpr n anemostat nawiewny z przepustnic i skrzynk rozpr n izolowan akustycznie anemostat nawiewny ze skrzyni rozpr n anemostat nawiewny ze skrzyni rozpr n izolowan akustycznie anemostat nawiewny ze skrzyni rozpr n i przepustnic na wlocie anemostat nawiewny ze skrzyni rozpr n izolowan akustycznie i przepustnic na wlocie ASN-0 anemostat z nawiewem wirowym cena ASN x 1,3 ASN-3 anemostat z nawiewem trójstronnym cena ASN x 1,3 ASN-1 anemostat z nawiewem jednostronnym cena ASN x 1,1 ASN-4 anemostat z nawiewem czwórstronnym cena ASN ASN-2 anemostat z nawiewem dwustronnym cena ASN x 1,1 ASN-5 anemostat z nawiewem narosnym cena ASN x 1,3
24 24 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY Nawiewniki szczelinowe NNS Nawiewnik szczelinowy prostok tny. Zastosowania w instalacjach nisko i rednioci nieniowych. Odpowiedni do nawiewu ciep ego lub zimnego powietrza. Do monta u na kana ach wentylacyjnych, skrzynkach przy czeniowych i w su tach podwie szanych. Ramka czo owa oraz kierownice wyko czone w wyt aczanych pro li aluminiowych. Wyko czenie powierzch ni aluminium anodyzowane. Regulacja kierunku wyp ywu za pomoc r cznie nastawianych obrotowych kierownic. Ustawienie nat enia przep ywu mo liwe za pomoc przepustnicy jednop aszczyznowej na wlocie do skrzynki przy czeniowych Kierunki wyp ywu strugi: Wielko nawiewnika [mm] Wymiar przy cza LxH [mm] A [mm] B [mm] 1 SLOT 83 x x SLOTY 127 x x SLOTY 171 x x SLOTY 215 x x
25 25 Rozmiar [mm] 2 SLOTY 127x SLOTY 127x SLOTY 171x SLOTY 171x SLOTY 215x SLOTY 215x1040 Charakterystyka V [m3/h] Ps [Pa] NC [db] T poziom [m] 0,3-0,9-3,7 1,6-3,7-7,1 3,7-5,3-9,0 4,6-7,1-10,5 T pion [m] 1,6 3,4 5,0 5,9 V [m3/h] Ps [Pa] NC [db] T poziom [m] 5,9-8,4-11,8 7,1-9,0-7,4 8,1-9,9-14,0 8,7-10,5-14,9 T pion [m] 6,8 7,4 8,1 8,7 V [m3/h] Ps [Pa] NC [db] T poziom [m] 0,6-1,6-4,3 2,5-4,3-8,7 4,3-6,5-11,2 5,9-8,7-13,0 T pion [m] 2,2 4,0 6,2 7,4 V [m3/h] Ps [Pa] NC [db] T poziom [m] 7,1-10,2-14,3 8,7-11,1-15,8 9,9-12,1-17,1 10,5-13,0-18,3 T pion [m] 8,4 9,0 9,9 10,5 V [m3/h] Ps [Pa] NC [db] T poziom [m] 0,9-1,9-5,0 3,4-5,0-10,2 5,0-7,4-13,0 6,8-10,2-14,9 T pion [m] 2,5 4,7 7,1 8,7 V [m3/h] Ps [Pa] NC [db] T poziom [m] 8,4-11,8-16,7 10,2-13,0-18,3 11,5-14,0-19,5 12,1-14,9-21,1 T pion [m] 9,6 10,5 11,2 12,1 NC [db] wspó czynniki korekcyjne dla krotno ci d ugo ci Krotno d ugo ci Nawiew Wyci g T [m] wspó czynniki korekcyjne dla krotno ci d ugo ci Krotno d ugo ci Korekcja zasi gu 0,72 1,0 1,5 1,7 1,8 T [m] - zasi g podany kolejno dla pr dko ci 0,75 m/s, 0,50 m/s, 0,25 m/s Ps [Pa] - ci nienie statyczne NC [db] - g o no przy przyj tym t umieniu pomieszczenia 10 db.
26 26 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY Nawiewnik wirowy kwadratowy Nawiewnik AWR wirowy kwadratowy. Zastosowanie w instalacjach nisko i rednioci nieniowych, w rodowisku nieagresywnym o wilgotno ci wzgl dnej do 70%. Strumie nawiewanego powietrza wywo uje wysok indukcj powietrza w pomieszczeniu i uzyskanie wentylacji pozbawionej ci gów. Przeznaczony do wentylacji pomieszcze o wysoko ci stropu od 2,6 do 5 m. Do monta u na kana ach wentylacyjnych prostok tnych, w skrzynkach przy cznych i w su tach podwieszanych. Mocowanie za pomoc widocznych rub w wyt aczanych otworach w panelu czo owym lub z mocowaniem rub centraln. Wyko czenie powierzchni - pow oka lakiernicza proszkowa bia a RAL 9003 lub na zamówienie inna zgodna z katalogiem RAL. Regulacja przep ywu za pomoc przepustnicy jednop aszczyznowej na wlocie do skrzynki rozpr nej. Opcjonalne warianty materia owe obj te zakresem produkcji: wykonanie z blachy ocynkowanej, z blachy kwasoodpornej oraz aluminium. Wymiary: A D1 D2 Aef (m2) , ,0367
27 27 Anemostaty su towe wirowe AWR AWR AWR-SR AWR-SRI AWR-SRP AWR-SRIP nawiewnik wirowy tylko kratka nawiewnik wirowy ze skrzynk rozpr n nawiewnik wirowy ze skrzynk rozpr n izolowan akustycznie nawiewnik wirowy ze skrzynk rozpr n i przepustnic na wylocie nawiewnik wirowy ze skrzynk rozpr n izolowan akustycznie i przepustnic na wylocie Nawiewniki wirowe OD-7 Zbudowane s ze skrzynki rozpr nej z kró cem przy czeniowym i p yty czo owej z nieruchomymi opatkami. Skrzynka rozpr na wykonana jest ocynkowanej stalowej blachy. Maska przednia wykonana jest z wytrawionej blachy stalowej i pomalowana w kolorze RAL9010 lub w innym kolorze zamówionym. ZASTOSOWANIE: Nawiewniki wirowe OD-7 stosuje si do klimatyzacji niskich pomieszcze o wysoko ci od 2,6 do 4 m i regulacji strumienia powietrza w przedziale 10 do +10 [K]. Strumie rozprowadzanego powietrza wywo uje podwy szon indukcje powietrza w pomieszczeniu. Wykorzystywane s w pomieszczeniach komfortu i przemys owych.
28 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY 28 Wielko Ø D1 Ø D2 Ø D3 F H C Aef [m2] , , , , , , , , ,6020 Wielko H1 A h1 Ød H
29 29 Nawiewnik wirowy OD-11 Nawiewnik wirowy sk ada si z obudowy zako czonej lejkiem nawiewnym. Przy pomocy nastawy samoreguluj cy si opatek mo na wybra odpowiednie warunki nawiewu powietrza. Wewn trzna cz nawiewnika jest specjalnie uformowana dzi ki czemu osi gany jest efekt Coanda. Cz zewn trzna nawiewnika wykonana jest z aluminium- opatki z blachy ocynkowanej. Ca y nawiewnik pomalowany jest na kolor RAL 9010 lub na dowolny zamówiony. Model nawiewnika OD-11V jest wyposa ony w samoreguluj ce si opatki i nastawne centralnie. Regulacja opatek mo e si odbywa r cznie lub te si ownikiem, który jest montowany po zewn trznej stronie. ZASTOSOWANIE: Nastawny nawiewnik wirowy przeznaczony jest do pomieszcze o wysoko ci od 3 do 12 m, w których wymagana jest du a indukcja powietrza. Stosowany jest w pomieszczeniach, w których wyst puje du a ró nica temperatur pomi dzy powietrzem nawiewanym i powietrzem w pomieszczeniu. Wielko Ø D Ø D2 C C1 Aef [m2] , , , , , , , , ,503 Wielko Ø D2 A C H Ø d
30 30 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY DIAGRAM SZYBKIEGO DOBORU:
31 31 Zawory nawiewne KE Zastosowanie w instalacjach nisko i rednioci nieniowych, w rodowisku nieagresywnym o wil gotno ci wzgl dnej do 70%. Do monta u na kana- ach wentylacyjnych prostok tnych, w su tach podwieszanych i w cianach. Zalecany w szczególno ci do pomieszcze sanitarnych dla nawiewu wie ego powietrza. Mocowanie w dodatkowej ramce monta owej ocynkowanej. Ramka czo owa oraz kierownica talerzowa wykonana z t oczonych elementów z blachy stalowej. Wyko czenie powierzchni - pow oka lakiernicza proszkowa bia a RAL 9010 lub na zamówienie inna zgodna z katalogiem RAL. Regulacja przep ywu odbywa si poprzez obrót kierownicy talerzowej z przyspawan rub regulacyjn. Ustawienie nat enia przep ywu odbywa si od czo a bez konieczno ci demonta u zaworu. Ramka czo owa posiada warstw izolacji piankowej w celu zapewnienia szczelno ci po zmontowaniu z ko nierzem monta owym KKS Opcjonalny wariant materia owy obj ty zakresem produkcji - wykonanie z blachy kwasoodpornej. WYMIARY: Wielko D [mm] A [mm] Waga [g] D [mm] D1 [mm] Waga[ram][g] ZAKRES ZASTOSOWANIA:
32 32 KRATKI, ANEMOSTATY, NAWIEWNIKI, ZAWORY Zawory wywiewne KK Zastosowanie w instalacjach nisko i rednioci nieniowych, w rodowisku nieagresywnym o wil gotno ci wzgl dnej do 70%. Do monta u na kana- ach wentylacyjnych prostok tnych, w su tach podwieszanych i w cianach. Zalecany w szczególno ci do pomieszcze sanitarnych dla nawiewu wie ego powietrza. Mocowanie w dodatkowej ramce monta owej ocynkowanej. Ramka czo- owa oraz kierownica talerzowa wykonana z t oczonych elementów z blachy stalowej. Wyko czenie powierzchni - pow oka lakiernicza proszkowa bia a RAL 9010 lub na zamówienie inna zgodna z katalogiem RAL. Regulacja przep ywu odbywa si poprzez obrót kierownicy talerzowej z przyspawan rub regulacyjn. Ustawienie nat enia przep ywu odbywa si od czo a bez konieczno ci demonta u zaworu. Ramka czo owa posiada warstw izolacji piankowej w celu zapewnienia szczelno ci po zmontowaniu z ko nierzem monta owym KKS Opcjonalny wariant materia owy obj ty zakresem produkcji - wykonanie z blachy kwasoodpornej WYMIARY: Wielko D [mm] A [mm] Waga [g] D [mm] D1 [mm] Waga[ram][g] ZAKRES ZASTOSOWANIA:
33 33 ZAWORY POWIETRZNE VS (STAL CHROMOWO-NIKLOWA) - zawory powietrzne VS mog pracowa jako nawiewne i wyci gowe, - wykonane s ze stali chromowo-niklowej - brak wyst powania korozji, - nie s malowane - polerowana powierzchnia, - atwa regulacja wyp ywu powietrza poprzez obrót cz ci rodkowej, - nakr tka blokuj ca umo liwiaj ca nastaw minimalnej szczeliny, - specjalna konstrukcja zapewniaj ca niski poziom ha asu, - wysoka jako wykonania oraz nowoczesne wzornictwo, - d ugi ko nierz monta owy wykonany ze stali kwasoodpornej, - szybka i atwa instalacja. WYMIARY: WYMIAR ZAWORU ØA [mm] ØB [mm] C [mm]
34
35
36 36 PRZEWODY ELASTYCZNE Przewody elastyczne nieizolowane Przewody elastyczne wykonywane s jako wielowarstwowe, ca kowicie gi tkie czone poliestrem aluminiowe rury wentyla cyjne wzmocnione przez stalow spiral do pasowan do danej rednicy. Pojedyncza cianka, 4 warstwowa (aluminium/poliester), wzmocniony za pomoc stalowego drutu w ca o ci pokry tego laminatem. Pakowanie: Odcinki 10mb, ci ni te do 800mm zapako wane w kartonowe pude ko. Stopie elastyczno ci ( rednica nawini cia): Relatywnie do konkretnej rednicy tzn. ok. 0,6 x rednica w mm. Zakres temperatury: Od - 30 C do C Dozwolone podci nienie: W zale no ci od u o enia prze wodu. W odcinkach prostych mo na przyj 1/3 przenoszo nego ci nienia dla konkretnej rednicy. WYMIARY: d [mm] dozwolone ci nienie [Pa] tolerancja [mm] , , , , , , , , , , ,0
37 37 Przewody elastyczne izolowane Przewody izolowane doskonale nada j si do termicznie izolowanych instalacji wentylacyjnych i klimatyzacyjnych. Akustycznie i termicznie izolowany przewód elastyczny z wk adem perforowanym, izolacja z we ny mineralnej grubo ci 25mm pokrytej p aszczem os onowym, aluminiowym wzmocnionym siatk z w ókna szklanego i foli poliestrow. Pakowanie: Odcinki 10mb, ci ni te do 1200 mm zapako wane w kartonowe pude ko. Stopie elastyczno ci ( rednica nawini cia): Relatywnie do konkretnej rednicy zewn trznej tzn. ok. 0,75 x rednica w mm. Zakres temperatury: Od - 30 C do C Dozwolone podci nienie: W zale no ci od u o enia prze wodu. W odcinkach prostych mo na przyj 1/3 przenoszo nego ci nienia dla konkretnej rednicy. WYMIARY: d [mm] dozwolone ci nienie [Pa] tolerancja [mm] , , , , , , , , , ,0
38 38 PRZEWODY ELASTYCZNE Przewody elastyczne typu FLEX Elastyczne przewody o przekroju okr g ym powstaj w wy niku spiralnego zwijania wypro lowanej ta my aluminiowej czonej ze sob potrójnym zamkiem zak adkowym. DANE TECHNICZNE: Pakowanie: Odcinki 3mb, ci ni te do mm. Stopie elastyczno ci: Minimalny promie zagi cia prze wodu jest rz du pó tora rednicy (R=1,5 D) Zakres temperatury: Od -30 C do +250 C Maksymalna wilgotno : 95 % Dozwolone ci nienie statyczne: 2000 Pa Dozwolone podci nienie statyczne: 1000 Pa Pr dko ci przep ywu: Zalecana pr dko eksploatacyjna do 7 m/s Maksymalna pr dko przep ywu do 25 m/s Odporno ogniowa: niepalny Aprobata techniczna: AT/ d [mm] d zew [mm] tolerancja [mm] 80 83, , , , , , , , , , ,0 + 6
39 39 Przewód elastyczny PVC COMBIFLEX ZASTOSOWANIE: Przewód COMBIFLEX zosta zaprojektowany do transportu powietrza w instalacjach kana owych. Dzi ki zastosowaniu wewn trznej warstwy aluminium, przewód jest odporny na podwy szone temperatury. Natomiast zewn trzna warstwa PVC zapewnia odporno mechaniczn. Przewód charakteryzuje si wysok elastyczno ci i odporno ci na wielokrotne zmiany kszta tu i po o enia. KONSTRUKCJA: Wielowarstwowy laminat aluminium z poliestrem pokryty dodatkow warstw PVC o grubo ci 70 mikronów. Zatopiona spirala z drutu stalowego. ZALETY PRODUKTU: - Wysoka wytrzyma o mechaniczna oraz odporno na podwy szone temperatury - pakowane pojedynczo, standardowe 10 metrowe przewody, ci ni te w opakowania kartonowe 0,75 m - niskie koszty transportu i magazynowania - atwo monta u - brak konieczno ci u ywania specjalnych narz dzi do ci cia lub mocowania - polski Atest Higieniczny - deklaracja Zgodno ci z polskimi normami PN-EN 13180:2002 TYP Skok spirali Zakres rednic Zakres temperatury pracy Maks. pr dko powietrza Maks. nadci nienie robocze Standardowa d ugo Opakowanie karton COMBIFLEX PVC 24 mm mm -10/+140 C 30 m/s 3000 Pa 10 m 0,75 m
40
41
42 42 KLAPY PRZECIWPOŻAROWE mcr FID S - klapy mcr FID S/S /P, mcr FID S/S p/p, mcr FID S/S /O, mcr FID S/S p/o z wyzwalaczem termicznym przeznaczone s do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. W czasie po aru klapy te umo liwiaj zachowanie odporno ci ogniowej przegrody budowlanej, przez któr s prowadzone przewody wentylacyjne i klimatyzacyjne. Podczas normalnej pracy instalacji przegroda klapy znajduje si w pozycji otwartej. W przypadku wybuchu po aru nast puje przej cie przegrody klapy do pozycji zamkni tej. - klapy mcr FID S/V /P, mcr FID S/V p/p, mcr FID S/V /O, mcr FID S/V p/o mog by wykonane bez wyzwalacza termicznego. S to klapy stosowane w systemach wentylacji po arowej. Podczas normalnej pracy instalacji przegroda klapy znajduje si w pozycji zamkni tej. W przypadku wybuchu po aru nast puje przej cie przegrody klapy do pozycji otwartej i umo liwienie oddymiania oraz przep ywu przez urz dzenie dymu i gazów po arowych o wysokiej temperaturze. - klapy mcr FID S/M /P, mcr FID S/M p/p, mcr FID S/M /O, mcr FID S/M p/o przeznaczone s równie do zabudowy w instalacjach systemu, gdzie kana y wentylacyjne pe ni dwie funkcje - wentylacji ogólnej oraz wentylacji oddymiania, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas normalnej pracy instalacji przegroda klapy znajduje si w pozycji otwartej. W przypadku po aru przegroda klapy pozostaje w pozycji otwartej lub nast puje jej przej cie do pozycji zamkni tej. Klapy te nie s wyposa one w wyzwalacze termiczne. TYPY KLAP: - mcr FID S/S /P; mcr FID S/V /P; mcr FID S/M /P - klapy prostok tne bez przek adki izolacyjnej, - mcr FID S/S /O; mcr FID S/V /O; mcr FID S/M /O - klapy okr g e bez przek adki izolacyjnej, - mcr FID S/S p/p; mcr FID S/V p/p; mcr FID S/M p/p - klapy prostok tne z przek adk izolacyjn, - mcr FID S/S p/o; mcr FID S/V p/o; mcr FID S/M p/o - klapy okr g e z przek adk izolacyjn UK ADY NAP DOWE I WYZWALAJACE: - mechanizm wyzwalaj co-steruj cy MERCOR typu KW1 wyposa ony w zintegrowany wyzwalacz termiczny 72oC, spr yn nap dow, uk ad d wigniowo-krzywkowy. Mechanizm ten mo e zosta dodatkowo wyposa ony w wyzwalacz elektromagnetyczny 24VAC/DC lub 230VAC (sterowany impulsem pr dowym lub przerw pr dow ) oraz wy czniki kra cowe do sygnalizacji stanu po o enia przegrody klapy. Mechanizm mo e zosta wyposa ony dodatkowo w si ownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napi cie 24V AC/DC lub 230V AC, - mechanizm wyzwalaj co-steruj cy MERCOR typu KW1 pozbawiony wyzwalacza termicznego 72oC. Mechanizm ten mo e zosta dodatkowo wyposa ony w wyzwalacz elektromagnetyczny 24VAC/DC lub 230VAC (sterowany impulsem pr dowym lub przerw pr dow ) oraz wy czniki kra cowe do sygnalizacji stanu po o enia przegrody klapy. Mechanizm mo e zosta wyposa ony dodatkowo w si ownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napi cie 24V AC/DC lub 230V AC, - mechanizm wyzwalaj co-steruj cy MERCOR typu RST (bez zintegrowanego wyzwalacza termicznego) wyposa ony w spr yn nap dow. Wyzwalacz termiczny mocowany jest w tym wypadku poza mechanizmem klapy, na samej przegrodzie urz dzenia, - mechanizm wyzwalaj co-steruj cy w postaci osiowego si ownika ze spr yn powrotn serii BF, BLF lub si ownika serii EXBF na napi cie 24V AC/DC lub 230V AC z wyzwalaczem termoelektrycznym 72oC, - mechanizm wyzwalaj co-steruj cy w postaci osiowego si ownika bez spr yny powrotnej BELIMO serii BE na napi cie 24V AC/DC lub 230V AC bez wyzwalacza termoelektrycznego.
43 43 WYMIARY: - klapy odcinaj ce typu mcr FID S/... /P i mcr FID S/... /O s produkowane w nast puj cych wymiarach: szeroko od 200 do 1200mm, wysoko od 200 do 1200mm lub rednicy od 125mm do 1000mm. Oprócz standardowych wymiarów istnieje mo liwo wykonania klap o wymiarach po rednich. Maksymalna powierzchnia przekroju klap typu mcr FID S/P wynosi: 1 m2. - klapy odcinaj ce typu mcr FID S/... p/p i mcr FID S/... p/o s produkowane w nast puj cych wymiarach: szeroko od 200 do 1500mm, wysoko od 200 do 1500mm lub rednicy od 125mm do 1000mm. Oprócz standardowych wymiarów istnieje mo liwo wykonania klap o wymiarach po rednich. Maksymalna powierzchnia przekroju klap typu mcrfid S/... p/p wynosi: 1,8 m2. mcr FID PRO - przeciwpo arowe klapy odcinaj ce mcr FID PRO z wyzwalaczem termicznym przeznaczone s do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane (oznaczenie mcr FID PRO/S). W czasie po aru klapy te umo liwiaj zachowanie odporno ci ogniowej przegrody budowlanej, przez któr s prowadzone przewody wentylacyjne i klimatyzacyjne. Podczas normalnej pracy instalacji przegroda klapy znajduj si w pozycji otwartej. W przypadku wybuchu po aru nast puje przej cie przegrody klapy do pozycji zamkni tej, - klapy mcr FID PRO mog by wykonane bez wyzwalacza termicznego. S to klapy stosowane w systemach wentylacji po arowej (oznaczenie mcr FID PRO/V). Podczas normalnej pracy instalacji przegroda klapy znajduje si w pozycji zamkni tej. W przypadku wybuchu po aru nast puje przej cie przegrody klapy do pozycji otwartej i umo liwienie przep ywu przez urz dzenie dymu i gazów po arowych o wysokiej temperaturze. - przeciwpo arowe klapy odcinaj ce mcr FID PRO, przeznaczone s równie do zabudowy w instalacjach, gdzie kana y wentylacyjne pe ni dwie funkcje - wentylacji ogólnej oraz wentylacji oddymiaj cej, w miejscu przechodzenia tych instalacji przez przegrody budowlane (oznaczenie mcr FID PRO/M). Podczas normalnej pracy instalacji przegroda klapy znajduje si w pozycji otwartej. W przypadku po aru przegroda klapy pozostaje w pozycji otwartej lub nast puje jej przej cie do pozycji zamkni tej w zale no ci od scenariusza po arowego. Klapy te nie s wyposa one w wyzwalacze termiczne. TYPY KLAP: - mcr FID PRO /S; mcr FID PRO /V; mcr FID PRO /M - klapy okr g e w wykonaniu mufowym, - mcr FID PRO /S; mcr FID PRO /V; mcr FID PRO /M - klapy okr g e w wykonaniu nyplowym, - mcr FID PRO /S; mcr FID PRO /V; mcr FID PRO /M - klapy okr g e w wykonaniu ko nierzowym. WYMIARY: klapy typu mcr FID PRO s produkowane tylko jako klapy okr g e o rednicach od 100 mm do 200 mm. Oprócz standardowych wymiarów istnieje mo liwo (na specjalne zamówienie) wykonania klap o wymiarach po rednich.
44 44 KLAPY PRZECIWPOŻAROWE UK ADY NAP DOWE I WYZWALAJACE: - mechanizm wyzwalaj co-steruj cy MERCOR typu KW1 wyposa ony w zintegrowany wyzwalacz termiczny 72oC, spr yn nap dow, uk ad d wigniowo-krzywkowy. Mechanizm ten mo e zosta dodatkowo wyposa ony w wyzwalacz elektromagnetyczny 24VAC/DC lub 230VAC (sterowany impulsem pr dowym lub przerw pr dow ) oraz wy czniki kra cowe do sygnalizacji stanu po o enia przegrody klapy. Mechanizm mo e zosta wyposa ony dodatkowo w si ownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napi cie 24V AC/DC lub 230V AC. - mechanizm wyzwalaj co-steruj cy MERCOR typu KW1 pozbawiony wyzwalacza termicznego 72oC. Mechanizm ten mo e zosta dodatkowo wyposa ony w wyzwalacz elektromagnetyczny 24VAC/DC lub 230VAC (sterowany impulsem pr dowym lub przerw pr dow ) oraz wy czniki kra cowe do sygnalizacji stanu po o enia przegrody klapy. Mechanizm mo e zosta wyposa ony dodatkowo w si ownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napi cie 24V AC/DC lub 230V AC. - mechanizm wyzwalaj co steruj cy MERCOR typu RST (bez zintegrowanego wyzwalacza termicznego) wyposa ony w spr yn nap dow. Wyzwalacz termiczny mocowany jest w tym wypadku poza mechanizmem klapy, na samej przegrodzie urz dzenia. - mechanizm wyzwalaj co-steruj cy w postaci osiowego si ownika ze spr yn powrotn serii BF, BLF lub si ownika serii EXBF na napi cie 24V AC/DC lub 230V AC z wyzwalaczem termoelektrycznym 72oC, - mechanizm wyzwalaj co-steruj cy w postaci osiowego si ownika bez spr yny powrotnej BELIMO serii BE na napi cie 24V AC/DC lub 230V AC bez wyzwalacza termoelektrycznego. mcr WIP - przeciwpo arowe klapy odcinaj ce mcr WIP z wyzwalaczem termicznym przeznaczone s do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. W czasie po aru klapy te umo liwiaj zachowanie odporno ci ogniowej przegrody budowlanej, przez któr s prowadzone przewody wentylacyjne i klimatyzacyjne. Podczas normalnej pracy instalacji przegroda klapy znajduje si w pozycji otwartej. W przypadku wybuchu po aru nast puje przej cie przegrody klapy do pozycji zamkni tej. - przeciwpo arowe klapy odcinaj ce typu mcr WIP mog by równie stosowane jako klapy transferowe. W takim wypadku klapy montowane s bez kana ów przy czeniowych. Funkcj klap jest zachowanie odporno ci ogniowej przegrody, w której s zamontowane. Podczas normalnej pracy klapy s otwarte. Zamkni cie klap odbywa si automatycznie na skutek zadzia ania wyzwalacza termicznego lub elektromagnetycznego. Klapy mcr WIP, zastosowane w systemach zabezpieczenia dróg ewakuacyjnych przed zadymieniem, pozostaj otwarte w czasie po aru, umo liwiaj c dostarczanie czystego powietrza do dróg ewakuacyjnych. Je eli nast puje dalszy rozwój po aru, klapy transferowe s zamykane automatycznie, w wyniku zadzia ania wyzwalaczy termicznych, zapobiegaj c rozprzestrzenianiu si po aru przez pionowe
45 45 TYPY KLAP: - mcr WIP - klapy prostok tne, - mcr WIP - klapy prostok tne lub z przy czem okr g ym. UK ADY NAP DOWE I WYZWALAJACE: - mechanizm wyzwalaj co-steruj cy MERCOR typu KW1 wyposa ony w zintegrowany wyzwalacz termiczny 72oC, spr yn nap dow, uk ad d wigniowo-krzywkowy. Mechanizm ten mo e zosta dodatkowo wyposa ony w wyzwalacz elektromagnetyczny 24VAC/DC lub 230VAC (sterowany impulsem pr dowym lub przerw pr dow ) oraz wy czniki kra cowe do sygnalizacji stanu po o enia przegrody klapy. Mechanizm mo e zosta wyposa ony dodatkowo w si ownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napi cie 24V AC/DC lub 230V AC, - mechanizm wyzwalaj co-steruj cy w postaci osiowego si ownika ze spr yn powrotn serii: BF lub BLF na napi cie 24V AC/DC lub 230V AC z wyzwalaczem termoelektrycznym 72oC produkcji BELIMO, - mechanizm wyzwalaj co-steruj cy w postaci osiowego si ownika ze spr yn powrotn typu: SFL1.90T/14 (24V AC/DC) SFL2.90T/14 (230V AC) produkcji Joventa. WYMIARY: klapy odcinaj ce typu mcr WIP s produkowane w nast puj cych wymiarach: szeroko od 120 do 1000mm, wysoko od 200 do 1000mm. Oprócz standardowych wymiarów istnieje mo liwo wykonania klap o wymiarach po rednich. Maksymalna powierzchnia przekroju klap typu mcr WIP wynosi: 1 m2 (np. klapa 1200x800). Minimalna powierzchnia klap wynosi 0,019 m2.
46
47
48 48 REGULATORY PRZEPŁYWU Typ RVP-R Regulatory przep ywu s u do automatycznej regulacji strumienia przep ywaj cego przez kana y powietrza wentylacyjnego zarówno w cz ci nawiewnej jak i wywiewnej instalacji. Poprzez zmian wydatku powietrza umo liwiaj stworzenie indywidualnego klimatu dla ka dego z pomieszcze w budynku, uwzgl dniaj c wyst powanie nierównomiernych obci e w tych pomieszczeniach, zale nych od ilo ci osób znajduj cych si w pomieszczeniu, a tak e od zmiennych czynników zewn trznych takich jak: zyski ciep a przez przegrody nieprzezroczyste i przezroczyste pomieszczenia w wyniku nas onecznienia. MATERIA Y: Obudowa oraz przes ona przepustnicy regulacyjnej wykonane s z blachy stalowej ocynkowanej. Przegroda przepustnicy wyposa ona jest w uszczelnienie igielitowe, dzi ki któremu uzyskuje si szczelno przy ca kowitym zamkni ciu przegrody. O przegrody przepustnicy umieszczona jest w o ysku z tworzywa sztucznego. Kryza pomiarowa wykonana jest z blachy ocynkowanej, po obu jej stronach wbudowane s kró ce do pomiaru ci nienia. Uk ad regulacyjno-nap dowy regulatora przep ywu stanowi dynamiczny czujnik ci nienia, pozycjoner i nap d przepustnicy jako zwarta jednostka o symbolu: BELIMO NMV-D2M-SMAY. Zasada dzia ania opiera si na pomiarze strumienia powietrza przep ywaj cego przez regulator. Pomiar ten odbywa si za pomoc sond pomiarowych (3 pary) usytuowanych po obu stronach elementu spi trzaj cego w postaci kryzy pomiarowej. Podczas przep ywu powietrza przez element pomiarowy po obu jego stronach powstaje ró nica ci nie, zale na od wielko ci przep ywu. Wielko ta mierzona jest za pomoc czujnika ci nie. Warto ci te zostaj w regulatorze porównane z wielko ci zadan. Je eli warto mierzona jest ró na od wielko ci zadanej si ownik przes ony regulacyjnej ustawia j w takie po o enie, aby nie wyst powa a ró nica pomi dzy warto ci mierzon a zadan.
49 49 Typ RVP-P Regulatory przep ywu s u do automatycznej regulacji strumienia przep ywaj cego przez kana y powietrza wentylacyjnego zarówno w cz ci nawiewnej jak i wywiewnej instalacji. Poprzez zmian wydatku powietrza umo liwiaj stworzenie indywidualnego klimatu dla ka dego z pomieszcze w budynku, uwzgl dniaj c wyst powanie nierównomiernych obci e w tych pomieszczeniach, zale nych od ilo ci osób znajduj cych si w pomieszczeniu, a tak e od zmiennych czynników zewn trznych takich jak: zyski ciep a przez przegrody nieprzezroczyste i przezroczyste pomieszczenia w wyniku nas onecznienia. MATERIA Y: Obudowa oraz przes ona przepustnicy regulacyjnej wykonane s z blachy stalowej ocynkowanej. Lamele wielop aszczyznowej przepustnicy wyposa one s w uszczelnienie igielitowe, dzi ki któremu uzyskuje si szczelno przy ca kowitym zamkni ciu przegrody. Elementy nap du przepustnicy wykonane s z tworzywa sztucznego. Kryza pomiarowa wykonana jest z blachy ocynkowanej, po obu jej stronach wbudowane s kró ce do pomiaru ci nienia. Uk ad regulacyjno-nap dowy regulatora przep ywu stanowi dynamiczny czujnik ci nienia, pozycjoner i nap d przepustnicy jako zwarta jednostka o symbolu: BELIMO NMV-D2M-SMAY. Zasada dzia ania opiera si na pomiarze strumienia powietrza przep ywaj cego przez regulator. Pomiar ten odbywa si za pomoc sond pomiarowych (4 pary) usytuowanych po obu stronach elementu spi trzaj cego w postaci kryzy pomiarowej. Podczas przep ywu powietrza przez element pomiarowy po obu jego stronach powstaje ró nica ci nie, zale na od wielko ci przep ywu. Wielko ta mierzona jest za pomoc czujnika ci nie. Warto ci te zostaj w regulatorze porównane z wielko ci zadan. Je eli warto mierzona jest ró na od wielko ci zadanej si ownik przes ony regulacyjnej ustawia j w takie po o enie, aby nie wyst powa a ró nica pomi dzy warto ci mierzon a zadan.
50 50 REGULATORY PRZEPŁYWU Regulator KVR Regulator KVR jest regulatorem o sta ym przep ywie obj to ciowym, zbudowanym z PCV zgodnie z klas M1. Zadany przep yw jest osi gany przy spadkach ci nienia pomiedzy pomi dzy 150 a 600[Pa]. Przeznaczony jest do stosowania w temperaturach do 60 stopni Celsjusza. MATERIA Y: Zbudowany jest z korpusu(pcv), zaworu regulacyjnego(pcv), spr yny i t oka. Regulator VRS 233 Regulator sta ego przep ywu powietrza VRRK stanowi niezale ny element regulacyjny, pracuj cy bez zewn trznego zasilania energi. Dostarcza sta po dan obj to powietrza niezale nie od zmian ci nienia w instalacji, dzi ki czemu eliminuje potrzeb równowa enia instalacji. Mo e by stosowany w nawiewnych i wywiewnych uk adach, wysoko lub niskoci nieniowych w pozycji pionowej lub poziomej. Regulator pracuje niezawodnie od minimalnej ró nicy ci nie, która zale y od pr dko ci powietrza do maksymalnej ró nicy ci nie równej 1000 [Pa]. MATERIA Y: G ównym elementem regulatora jest dok adnie zrównowa ona, ruchoma, asymetryczna klapa regulacyjna. Jest ona umocowana na te onowych o yskach i wyposa ona w zapobiegaj cy dr eniom, element t umi cy Regulator posiada urz dzenie nastawiania r cznego, dzi ki któremu mo na dokona wyboru ka dej wielko ci przep ywu mieszcz cej si w jego zakresie roboczym.
51 51 Regulator VRRK 500 Regulator sta ego przep ywu powietrza VRRK stanowi niezale ny element regulacyjny, pracuj cy bez zewn trznego zasilania energi. Dostarcza sta, po dan obj to powietrza niezale nie od zmian ci nienia w instalacji, dzi ki czemu eliminuje potrzeb równowa enia instalacji. Mo e byc stosowany w nawiewnych i wywiewnych uk adach, wysoko lub niskoci nieniowych w pozycji pionowej lub poziomej. Regulator pracuje niezawodnie od minimalnej ró nicy ci nieh, która zale y od pr dko ci powietrza (co okre la wykres), do maksymalne ró nicy ci nieh równe 1000 Pa]. MATERIA Y: Korpus i klapa regulacyjna: stal galwanizowana o yska: PTFE (te on) Wersja niestandardowa przewiduje wykonanie: Korpus i klapa regulacyjna: stal nierdzewna Korpus: stal galwanizowana, lakierowana izolowany (30 mm) G ownym elementem regulatora jest dok adnie zrównowa ona, ruchoma, asymetryczna klapa regulacyjna. Jest ona umocowana na te onowych o yskach i wyposa ona w zapobiegaj cy dr eniom, element t umi cy. Regulator posiada urz dzenie nastawiania r cznego, dzi ki któremu mo na dokona wyboru ka dej wielko ci przep ywu mieszcz cej si w jego zakresie roboczym.
52
53
54 54 NAGRZEWNICE KANAŁOWE Nagrzewnice kana owe elektryczne CB Nagrzewnice kana owe typu CB przeznaczone s do monta u w kana ach o przekroju ko owym. Kró ce przy czeniowe nagrzewnic (za wyj tkiem rednic 150 i 355) s wyposa one w uszczelki gumowe. Elementy grzejne w obudowie z rurek ze stali nierdzewnej. Nagrzewnice maj wbudowane po dwa termostaty zabezpieczaj ce przed przegrzaniem. Pierwszy termostat -samoczynny - wyzwala si przy temperaturze 70 C, drugi resetowany r cznie przy 120 C. Zadzia anie ka dego z termostatów powoduje od czenie zasilania grza- ek. Prawid owa praca nagrzewnic CB wymaga zachowania minimalnej pr dko przep ywu powietrza 1,5 m/s (w tabeli podano odpowiadaj cy minimalny przep yw w m3/h). Nagrzewnice mog by montowane na kana ach poziomych lub pionowych. Podczas instalacji nale y zwróci uwag na kierunek przep ywu powietrza (zgodnie ze strza k na obudowie) i po o enie skrzynki przy czeniowej. Pokrywa skrzynki powinna by skierowana do góry lub poziomo w bok (pod k tem 90 ), nigdy do do u. UWAGA. Maksymalna dopuszczalna temperatura powietrza wylotowego nagrzewnicy wynosi 40 C. Zaleca si u ywanie regulatorów PULSER lub TTC dla zapewnienia w a ciwej temperatury powietrza wylotowego.
55 55 Nagrzewnice kana owe elektryczne RB Nagrzewnice kana owe typu RB przeznaczone s do monta u w kana- ach o przekroju prostok tnym. Elementy grzejne w obudowie z rurek ze stali nierdzewnej. Nagrzewnica zako czona jest obustronnie ko nierzami monta owymi. Nagrzewnice maj wbudowane po dwa termostaty zabezpieczaj ce przed przegrzaniem. Pierwszy termostat - samoczynny - wyzwala si przy temperaturze 70 C, drugi resetowany r cznie przy 120 C. Prawid owa praca nagrzewnic RB wymaga zachowania minimalnej pr dko ci przep ywu powietrza 1,5 m/s (w tabeli podano odpowiadaj cy minimalny przep yw w m3/h). Nagrzewnice mog by montowane w kana ach poziomych lub pionowych. Podczas instalacji nale y zwróci uwag na kierunek przep ywu powietrza (zgodnie ze strza k na obudowie). UWAGA. Maksymalna dopuszczalna temperatura powietrza wylotowego nagrzewnicy wynosi 40 C. Zaleca si u ywanie regulatorów TTC dla zapewnienia w a ciwej temperatury powietrza wylotowego.
