Wiertarki z automatycznym posuwem

Transkrypt

1 Wiertarki z automatycznym posuwem

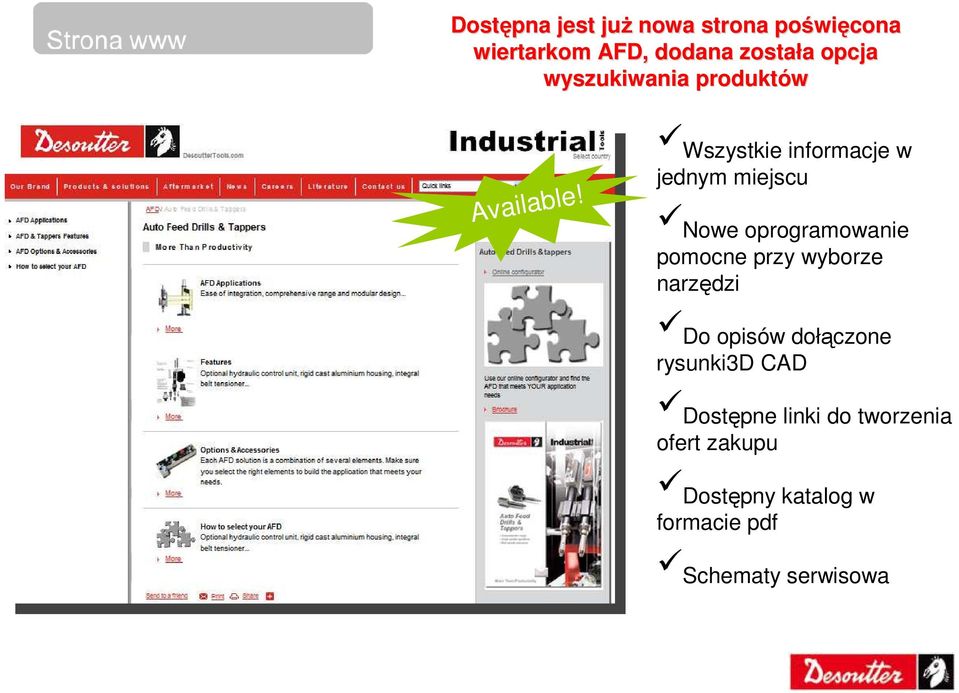

2 Dostępna jest juŝ nowa strona poświ więcona wiertarkom AFD, dodana została a opcja wyszukiwania produktów Available! Wszystkie informacje w jednym miejscu Nowe oprogramowanie pomocne przy wyborze narzędzi Do opisów dołączone rysunki3d CAD Dostępne linki do tworzenia ofert zakupu Dostępny katalog w formacie pdf Schematy serwisowa

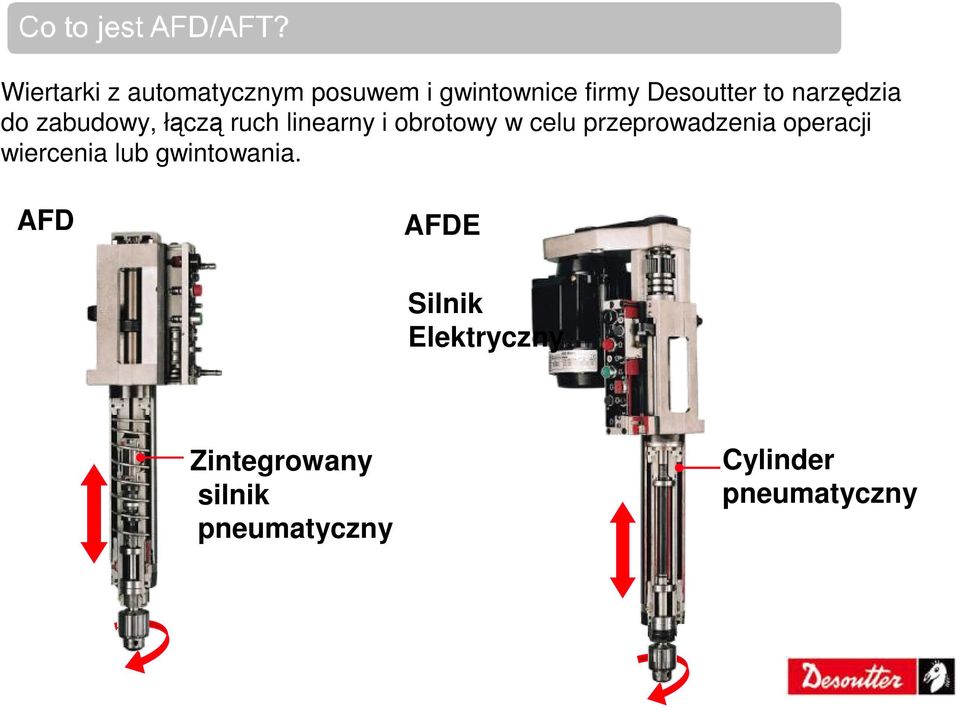

3 Wiertarki z automatycznym posuwem i gwintownice firmy Desoutter to narzędzia do zabudowy, łączą ruch linearny i obrotowy w celu przeprowadzenia operacji wiercenia lub gwintowania. AFD AFDE Silnik Elektryczny Zintegrowany silnik pneumatyczny Cylinder pneumatyczny

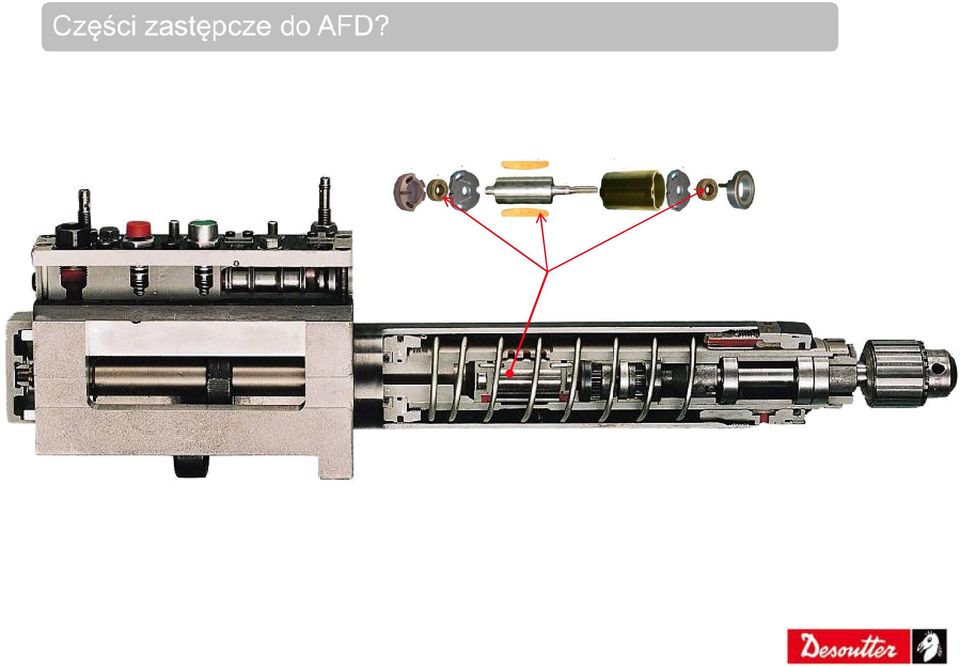

4

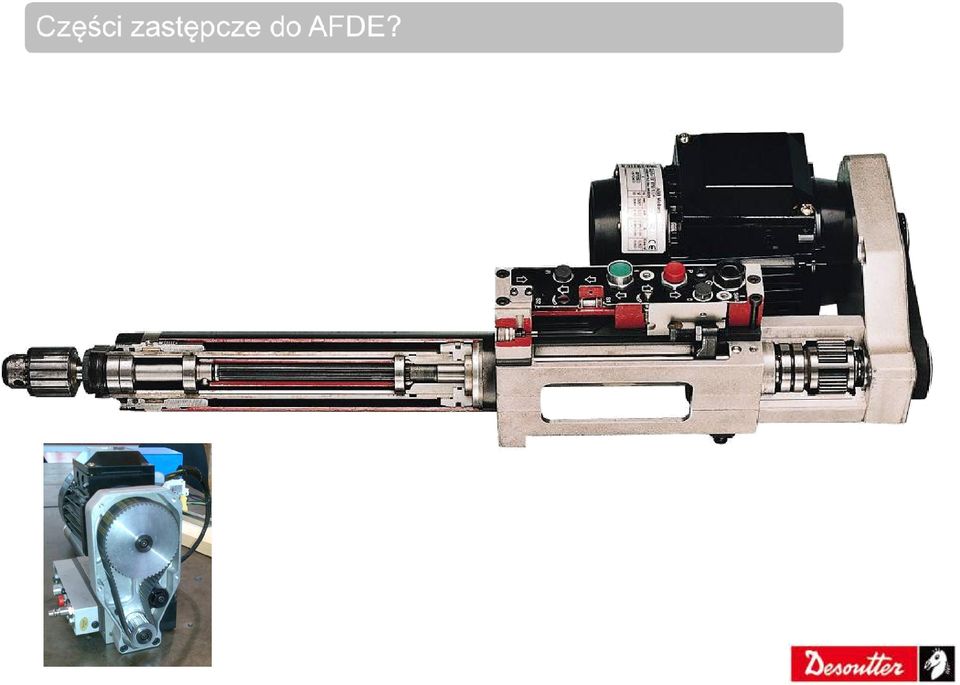

5

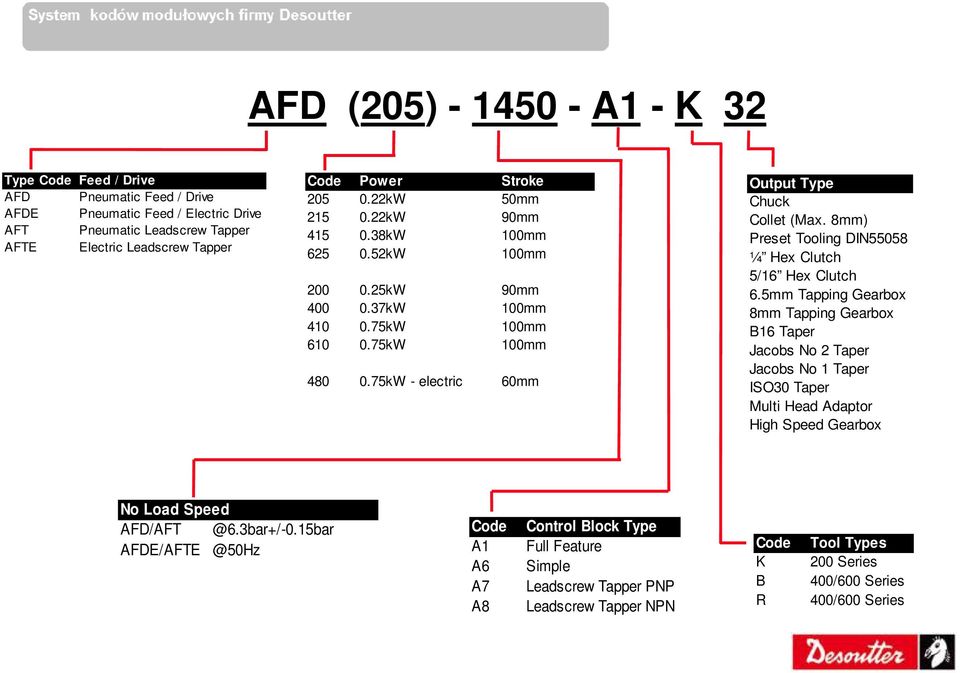

6 AFD (205) A1 - K 32 Type Code Feed / Drive AFD Pneumatic Feed / Drive AFDE Pneumatic Feed / Electric Drive AFT Pneumatic Leadscrew Tapper AFTE Electric Leadscrew Tapper Code Power Stroke kW 50mm kW 90mm kW 100mm kW 100mm kW 90mm kW 100mm kW 100mm kW 100mm kW - electric 60mm Output Type Chuck Collet (Max. 8mm) Preset Tooling DIN55058 ¼ Hex Clutch 5/16 Hex Clutch 6.5mm Tapping Gearbox 8mm Tapping Gearbox B16 Taper Jacobs No 2 Taper Jacobs No 1 Taper ISO30 Taper Multi Head Adaptor High Speed Gearbox No Load Speed Code A1 A6 A7 A8 Control Block Type Full Feature Simple Leadscrew Tapper PNP Leadscrew Tapper NPN Code K B R Tool Types 200 Series 400/600 Series 400/600 Series

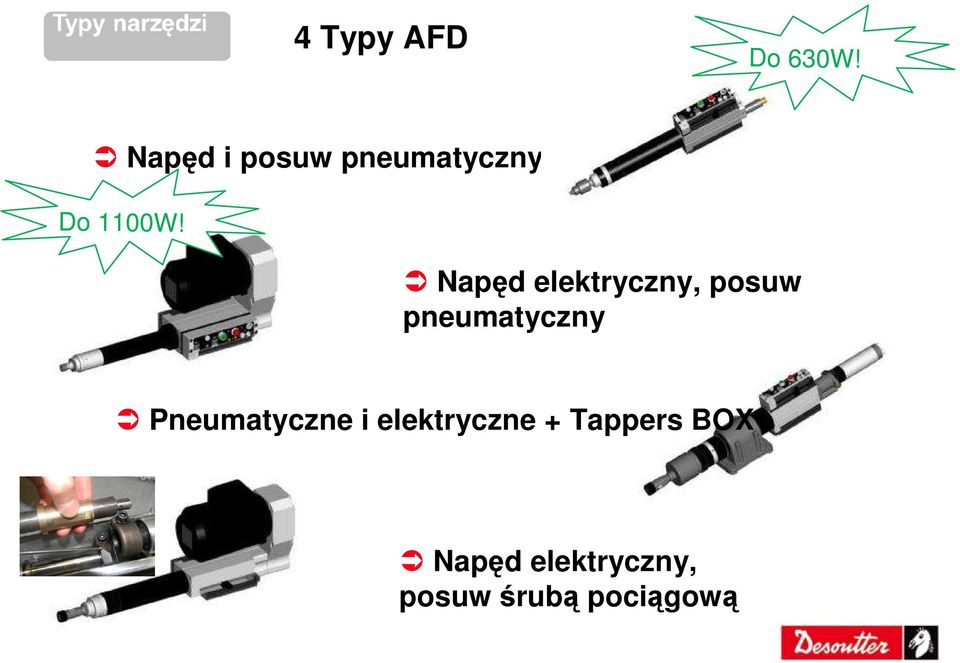

7 4 Typy AFD Do 630W! Napęd i posuw pneumatyczny Do 1100W! Napęd elektryczny, posuw pneumatyczny Pneumatyczne i elektryczne + Tappers BOX Napęd elektryczny, posuw śrubą pociągową

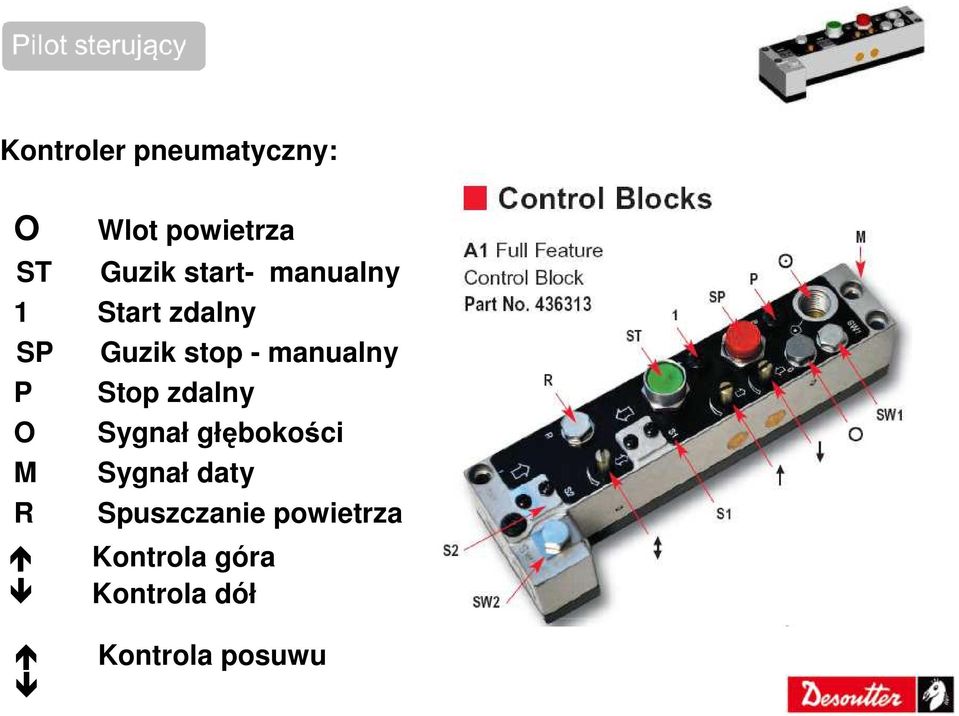

8 Kontroler pneumatyczny: O ST Wlot powietrza Guzik start- manualny 1 Start zdalny SP Guzik stop - manualny P Stop zdalny O Sygnał głębokości M Sygnał daty R Spuszczanie powietrza Kontrola góra Kontrola dół Kontrola posuwu

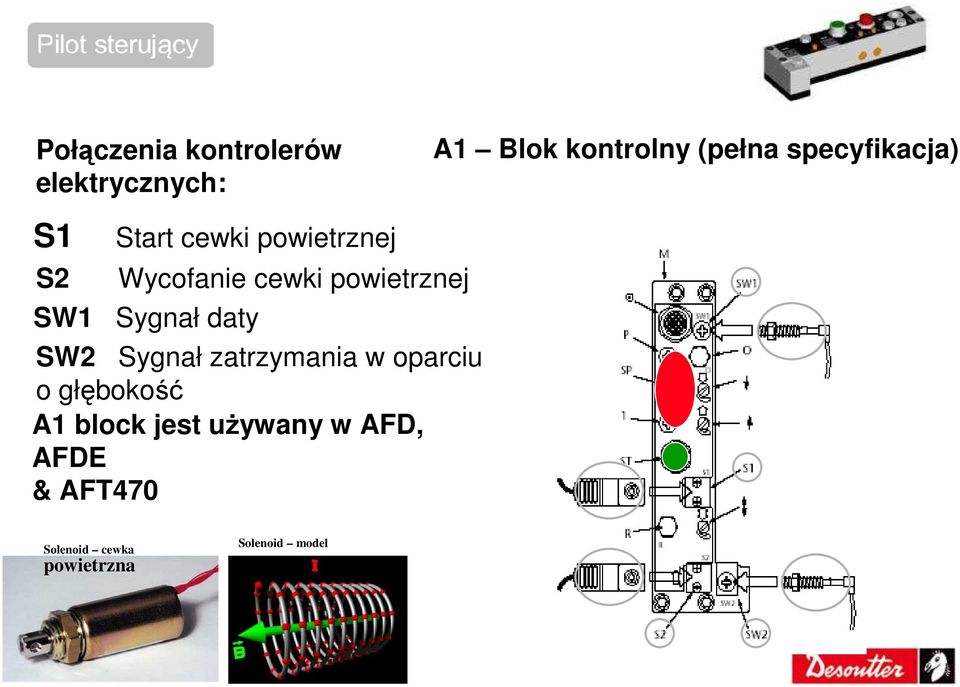

9 Połączenia kontrolerów elektrycznych: S1 S2 SW1 Start cewki powietrznej Wycofanie cewki powietrznej Sygnał daty SW2 Sygnał zatrzymania w oparciu o głębokość A1 block jest uŝywany w AFD, AFDE & AFT470 A1 Blok kontrolny (pełna specyfikacja) Solenoid cewka powietrzna Solenoid model

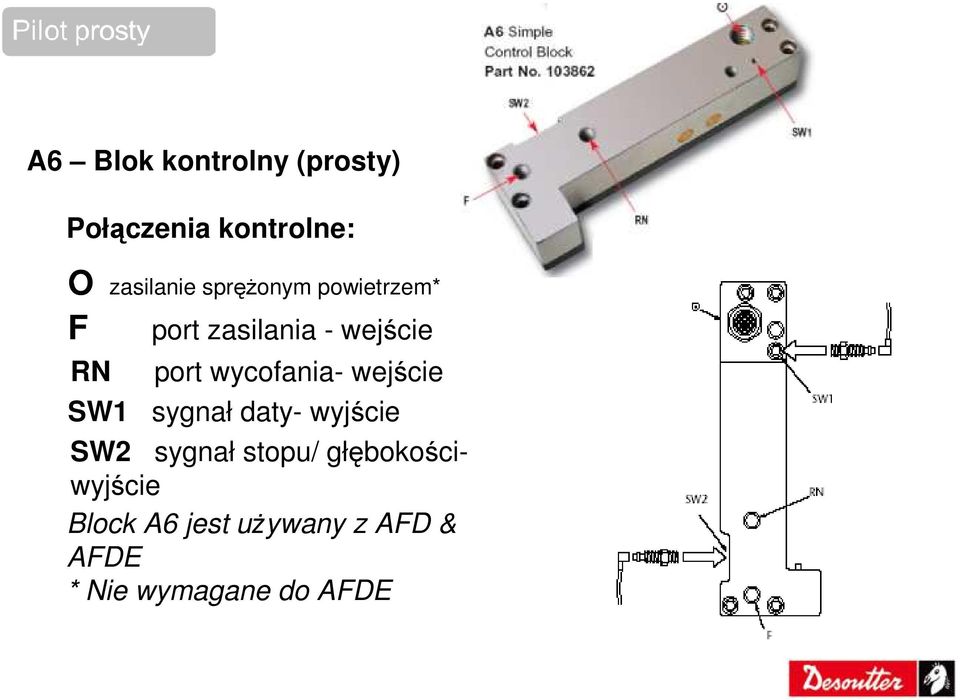

10 A6 Blok kontrolny (prosty) Połączenia kontrolne: O zasilanie spręŝonym powietrzem* F RN SW1 port zasilania - wejście port wycofania- wejście sygnał daty- wyjście SW2 sygnał stopu/ głębokościwyjście Block A6 jest uŝywany z AFD & AFDE * Nie wymagane do AFDE

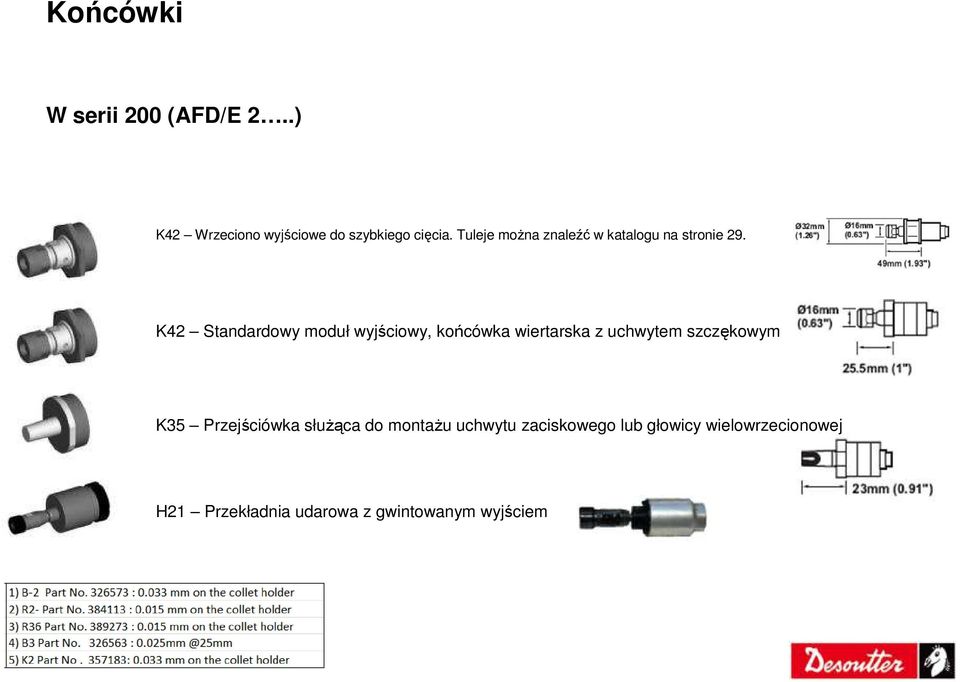

11 Końcówki W serii 200 (AFD/E 2..) K42 Wrzeciono wyjściowe do szybkiego cięcia. Tuleje moŝna znaleźć w katalogu na stronie 29. K42 Standardowy moduł wyjściowy, końcówka wiertarska z uchwytem szczękowym K35 Przejściówka słuŝąca do montaŝu uchwytu zaciskowego lub głowicy wielowrzecionowej H21 Przekładnia udarowa z gwintowanym wyjściem

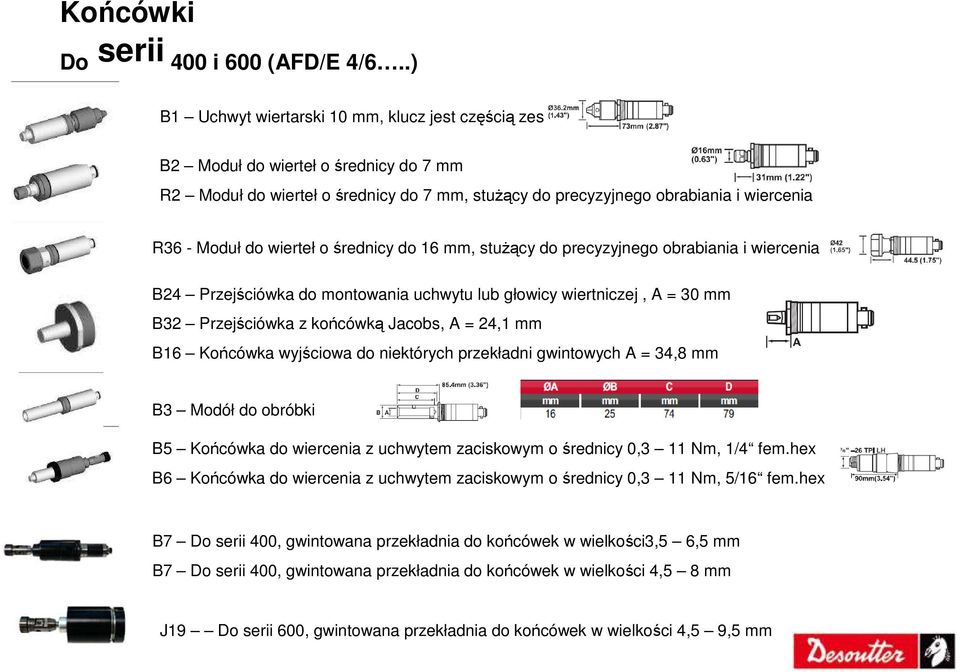

12 Końcówki Do serii 400 i 600 (AFD/E 4/6..) B1 Uchwyt wiertarski 10 mm, klucz jest częścią zestawu B2 Moduł do wierteł o średnicy do 7 mm R2 Moduł do wierteł o średnicy do 7 mm, stuŝący do precyzyjnego obrabiania i wiercenia R36 - Moduł do wierteł o średnicy do 16 mm, stuŝący do precyzyjnego obrabiania i wiercenia B24 Przejściówka do montowania uchwytu lub głowicy wiertniczej, A = 30 mm B32 Przejściówka z końcówką Jacobs, A = 24,1 mm B16 Końcówka wyjściowa do niektórych przekładni gwintowych A = 34,8 mm B3 Modół do obróbki B5 Końcówka do wiercenia z uchwytem zaciskowym o średnicy 0,3 11 Nm, 1/4 fem.hex B6 Końcówka do wiercenia z uchwytem zaciskowym o średnicy 0,3 11 Nm, 5/16 fem.hex B7 Do serii 400, gwintowana przekładnia do końcówek w wielkości3,5 6,5 mm B7 Do serii 400, gwintowana przekładnia do końcówek w wielkości 4,5 8 mm J19 Do serii 600, gwintowana przekładnia do końcówek w wielkości 4,5 9,5 mm

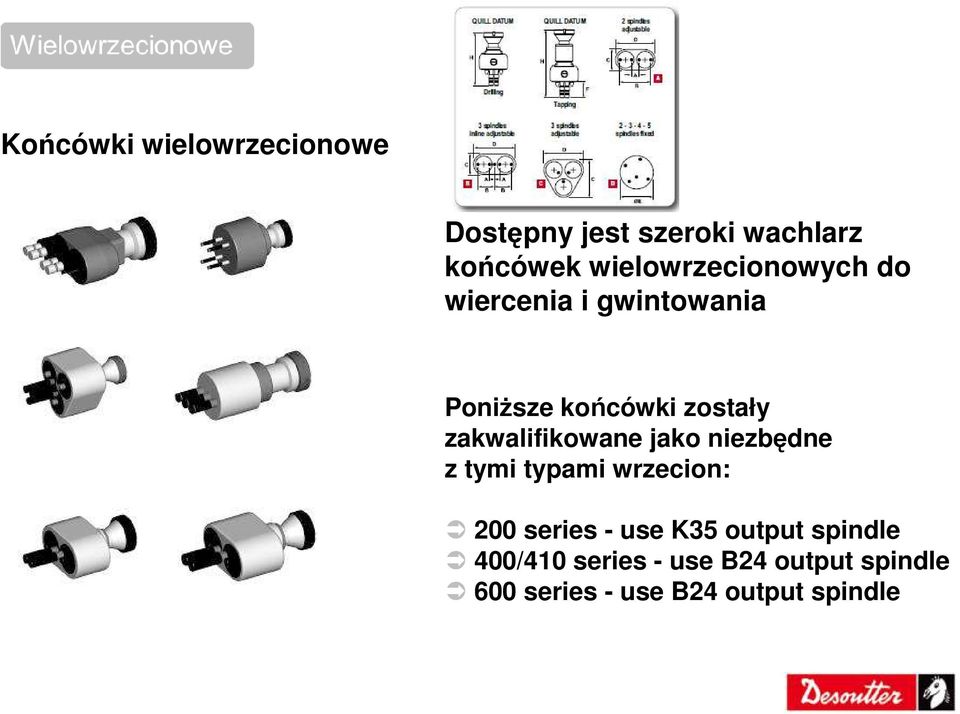

13 Końcówki wielowrzecionowe Dostępny jest szeroki wachlarz końcówek wielowrzecionowych do wiercenia i gwintowania PoniŜsze końcówki zostały zakwalifikowane jako niezbędne z tymi typami wrzecion: 200 series - use K35 output spindle 400/410 series - use B24 output spindle 600 series - use B24 output spindle

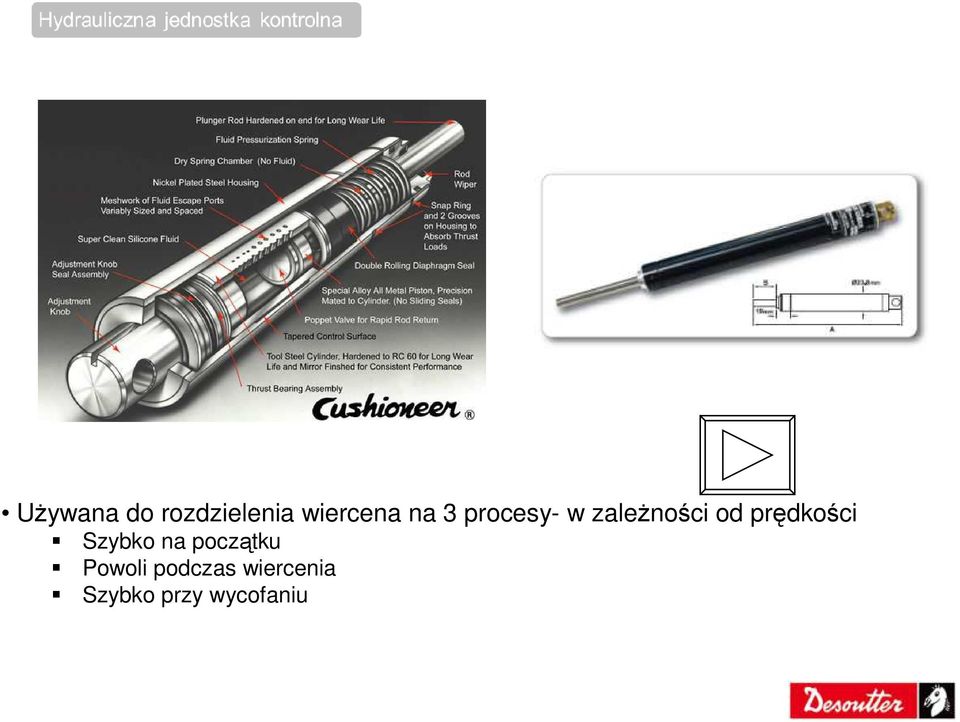

14 UŜywana do rozdzielenia wiercena na 3 procesy- w zaleŝności od prędkości Szybko na początku Powoli podczas wiercenia Szybko przy wycofaniu

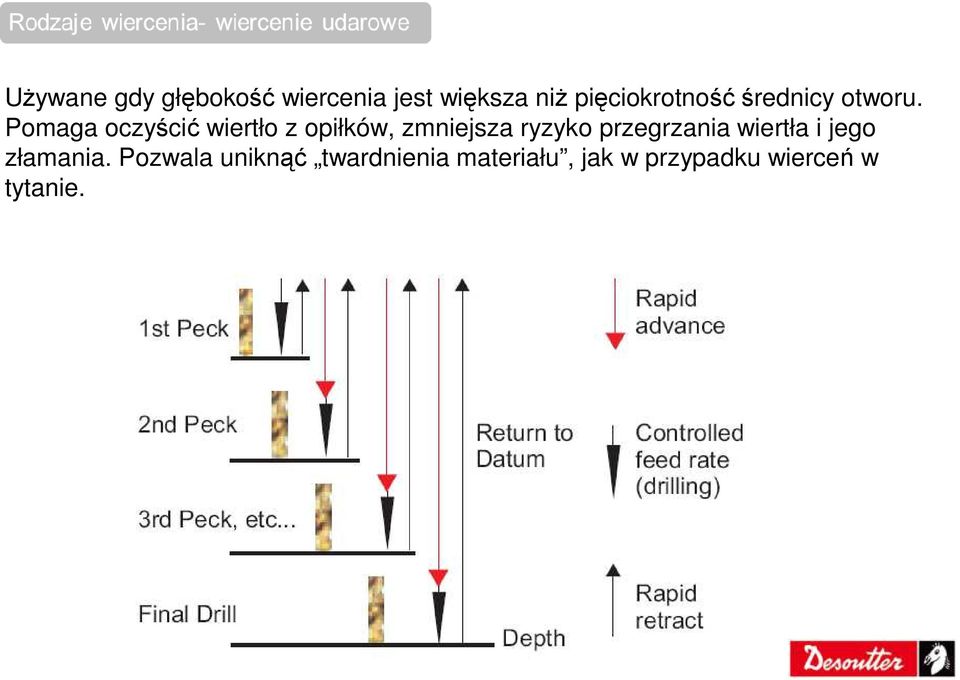

15 UŜywane gdy głębokość wiercenia jest większa niŝ pięciokrotność średnicy otworu. Pomaga oczyścić wiertło z opiłków, zmniejsza ryzyko przegrzania wiertła i jego złamania. Pozwala uniknąć twardnienia materiału, jak w przypadku wierceń w tytanie.

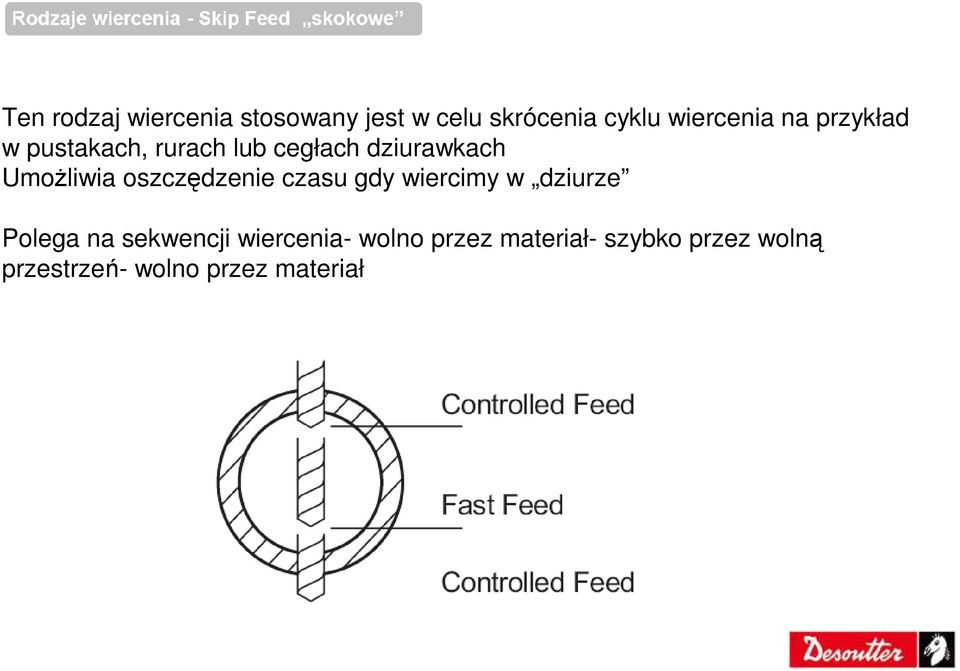

16 Ten rodzaj wiercenia stosowany jest w celu skrócenia cyklu wiercenia na przykład w pustakach, rurach lub cegłach dziurawkach UmoŜliwia oszczędzenie czasu gdy wiercimy w dziurze Polega na sekwencji wiercenia- wolno przez materiał- szybko przez wolną przestrzeń- wolno przez materiał

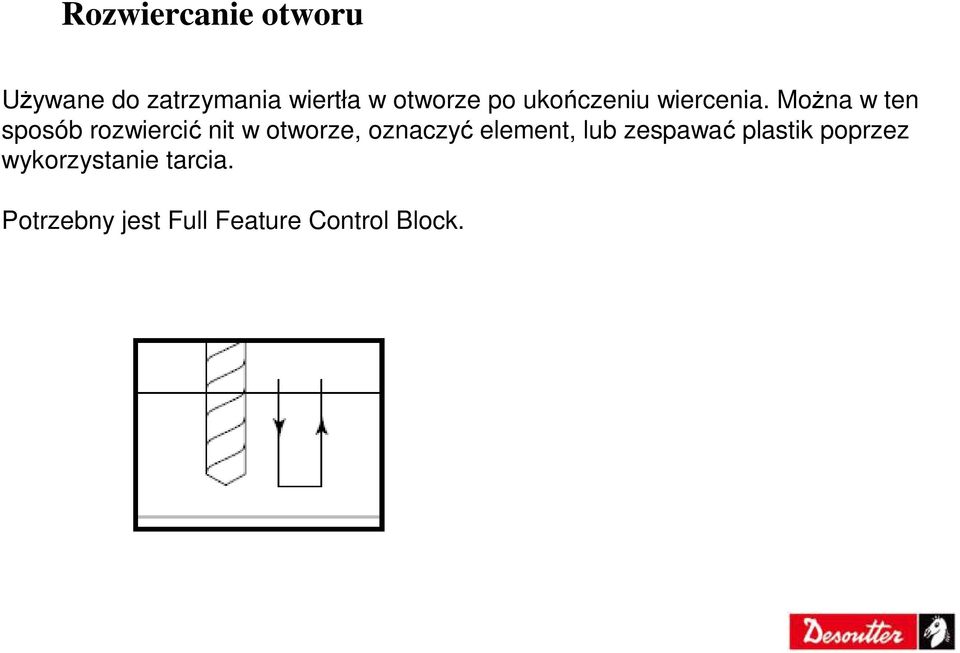

17 Rozwiercanie otworu UŜywane do zatrzymania wiertła w otworze po ukończeniu wiercenia. MoŜna w ten sposób rozwiercić nit w otworze, oznaczyć element, lub zespawać plastik poprzez wykorzystanie tarcia. Potrzebny jest Full Feature Control Block.

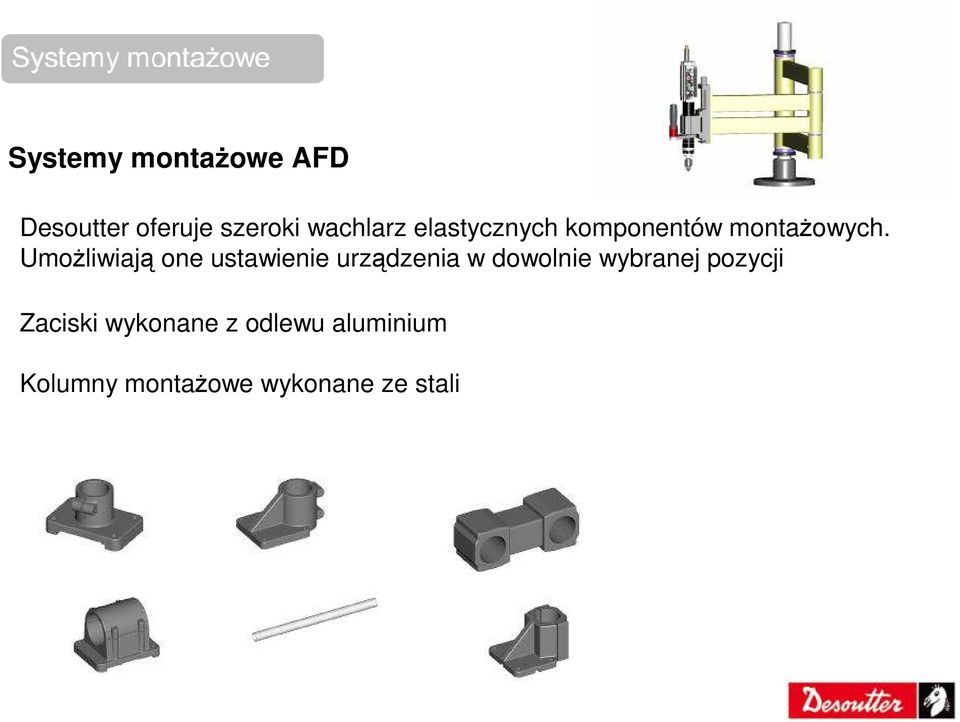

18 Systemy montaŝowe AFD Desoutter oferuje szeroki wachlarz elastycznych komponentów montaŝowych. UmoŜliwiają one ustawienie urządzenia w dowolnie wybranej pozycji Zaciski wykonane z odlewu aluminium Kolumny montaŝowe wykonane ze stali
