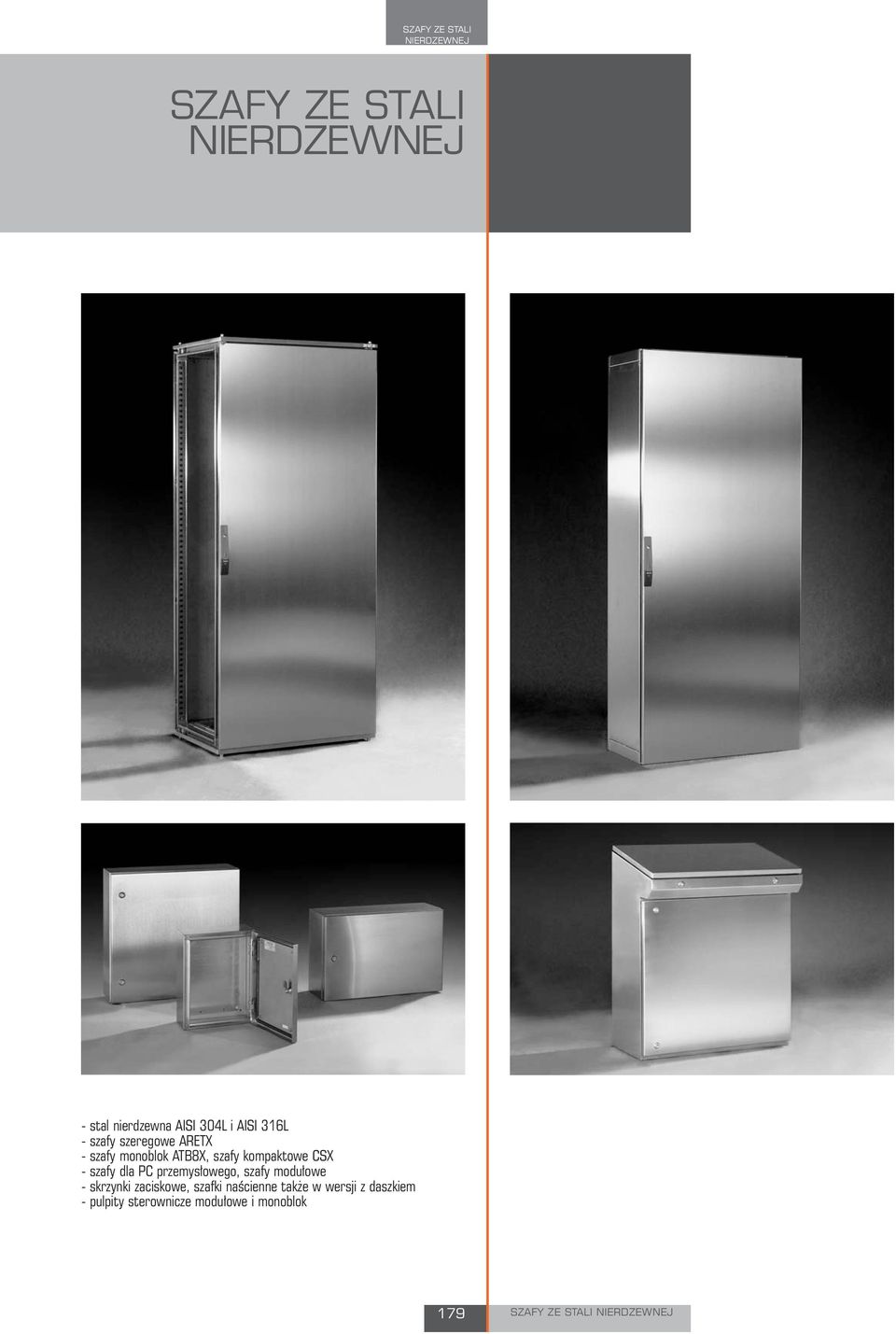

1 SZAFY ZE STALI - stal nierdzewna AISI 304L i AISI 316L - szafy szeregowe ARETX - szafy monoblok ATB8X, szafy kompaktowe CSX - szafy dla PC przemysłowego, szafy modułowe - skrzynki zaciskowe, szafki naścienne także w wersji z daszkiem - pulpity sterownicze modułowe i monoblok 179 SZAFY ZE STALI

2 ARETA SZAFA SZEREGOWA ZE STALI OPIS BUDOWA - stelaż szafy wykonany jest z zamkniętych zespawanych profili, wykonanych ze stali nierdzewnej 1.5mm AISI304L - narożniki stelaża zbudowane są z prostokatnych złączy, wykonanych ze stali nierdzewnej AISI304L i spawanych laserowo do pionowych profili stelaża - tylko 8 śrub ze stali nierdzewnej jest potrzebnych do zmontowania całej konstrukcji - drzwi wykonane z matowej stali nierdzewnej AISI304L o grubości 2.0mm (AISI316L na zamówienie) z ramą usztywniającą - zawiasy wykonane z chromowanego stopu cynku o kącie otwarcia 180 stopni (zawiasy wykonane z AISI316 na zamówienie) - panel tylny wykonany z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - dach wykonany z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - Podłoga wykonana z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) GŁÓWNE - stelaż - drzwi z zamkiem prętowym i wkładką 3mm - panel tylny - zdejmowany dach - podłoga z regulowanym przepustem kablowym CERTYFIKATY I DOPUSZCZENIA ATPA płyta montażowa wkładana od frontu (str. 184) lub ATPL płyta montażowa wkładana z boku (str. 186) ściany boczne ATFX (str. 187) STOPIEŃ OCHRONY - IP55 zgodny z IEC EN62208; EN NEMA 12 zgodny z UL508A; UL50 - odporność na uderzenie IK10 zgodne z EN62208; EN50102 cokół modułowy ATZX (str. 188) śruby oczkowe do podnoszenia (str. 190) kątowniki do podnoszenia (str. 190) 180 ARETA STAL NIERDZEWNA

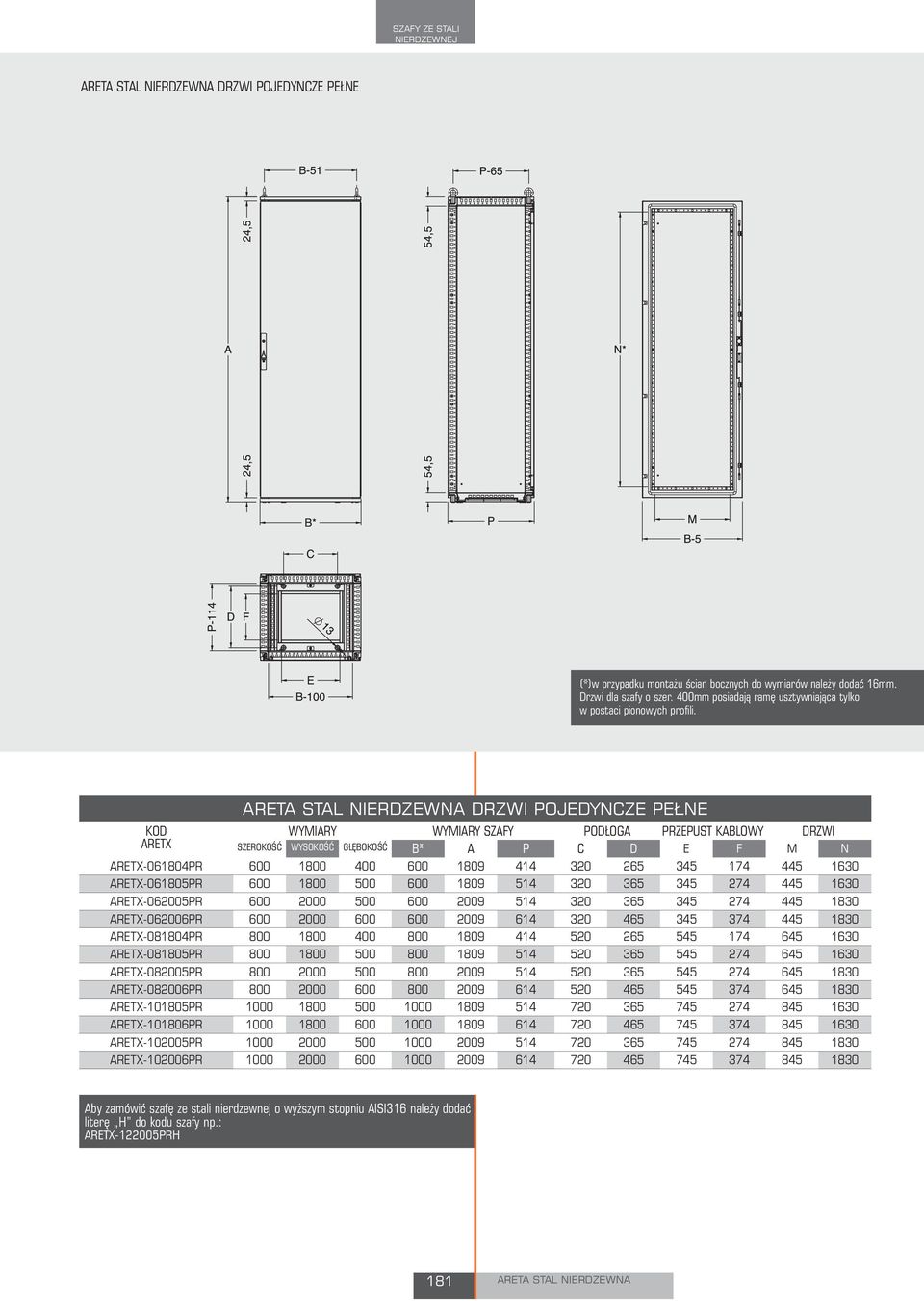

3 ARETA STAL NIERDZEWNA DRZWI POJEDYNCZE PEŁNE (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. Drzwi dla szafy o szer. 400mm posiadają ramę usztywniająca tylko w postaci pionowych profili. ARETA STAL NIERDZEWNA DRZWI POJEDYNCZE PEŁNE WYMIARY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI ARETX SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ B* A P C D E F M N ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR ARETX PR Aby zamówić szafę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu szafy np.: ARETX PRH 181 ARETA STAL NIERDZEWNA

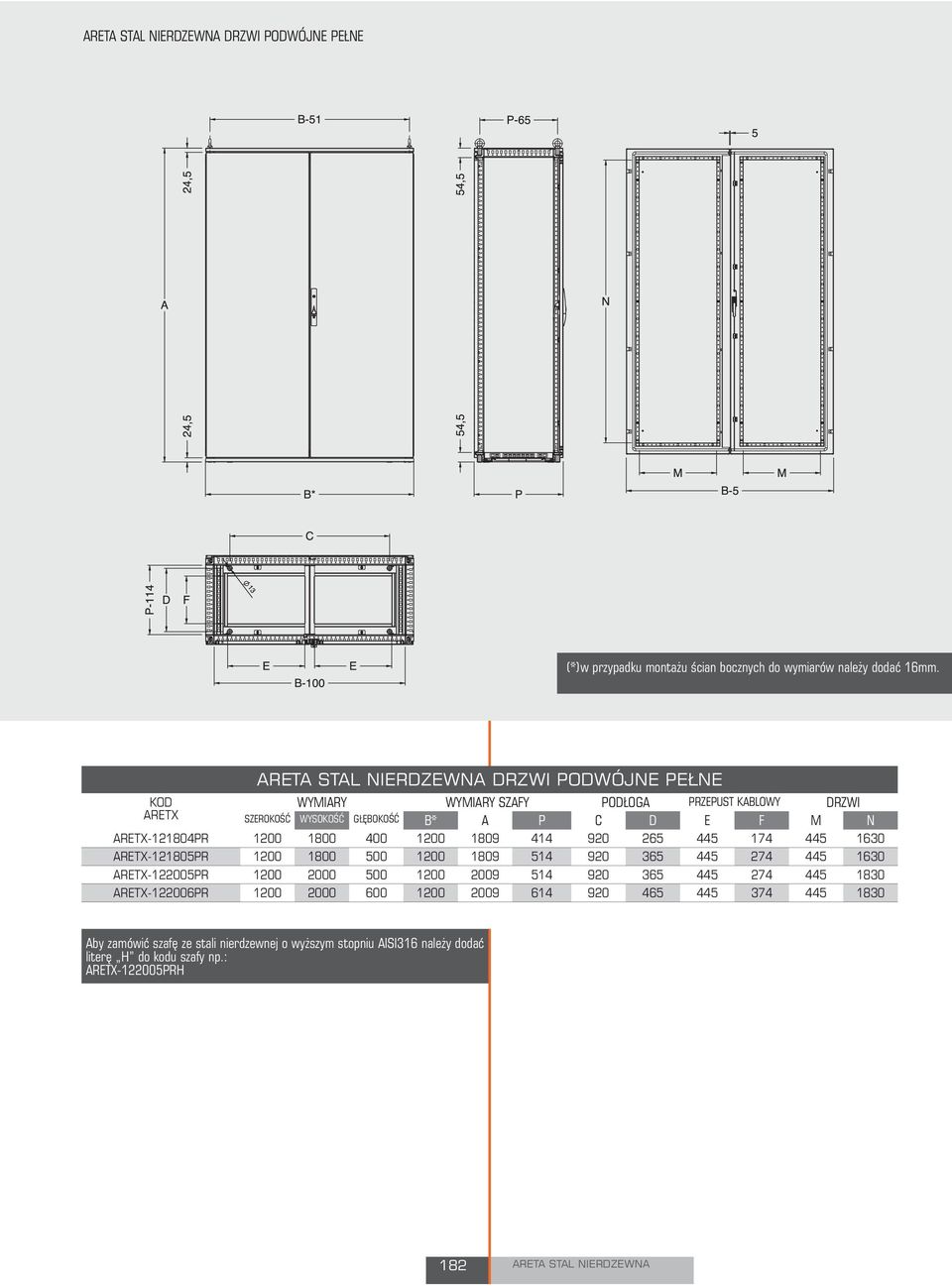

4 ARETA STAL NIERDZEWNA DRZWI PODWÓJNE PEŁNE (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. ARETA STAL NIERDZEWNA DRZWI PODWÓJNE PEŁNE WYMIARY WYMIARY SZAFY PODŁOGA PRZEPUST KABLOWY DRZWI ARETX SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ B* A P C D E F M N ARETX PR ARETX PR ARETX PR ARETX PR Aby zamówić szafę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu szafy np.: ARETX PRH 182 ARETA STAL NIERDZEWNA

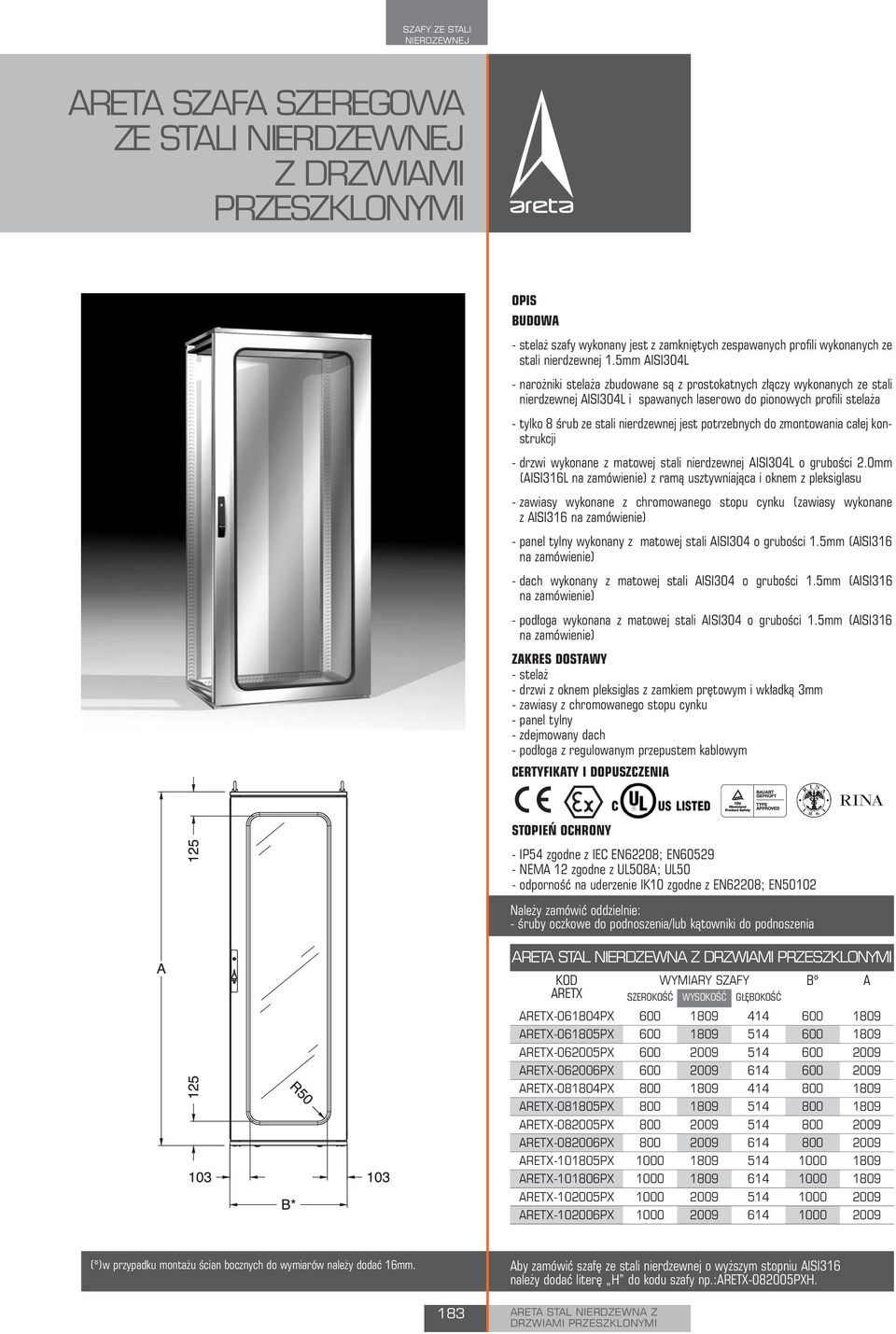

5 ARETA SZAFA SZEREGOWA ZE STALI Z DRZWIAMI PRZESZKLONYMI OPIS BUDOWA - stelaż szafy wykonany jest z zamkniętych zespawanych profili wykonanych ze stali nierdzewnej 1.5mm AISI304L - narożniki stelaża zbudowane są z prostokatnych złączy wykonanych ze stali nierdzewnej AISI304L i spawanych laserowo do pionowych profili stelaża - tylko 8 śrub ze stali nierdzewnej jest potrzebnych do zmontowania całej konstrukcji - drzwi wykonane z matowej stali nierdzewnej AISI304L o grubości 2.0mm (AISI316L na zamówienie) z ramą usztywniająca i oknem z pleksiglasu - zawiasy wykonane z chromowanego stopu cynku (zawiasy wykonane z AISI316 na zamówienie) - panel tylny wykonany z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - dach wykonany z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - podłoga wykonana z matowej stali AISI304 o grubości 1.5mm (AISI316 na zamówienie) - stelaż - drzwi z oknem pleksiglas z zamkiem prętowym i wkładką 3mm - zawiasy z chromowanego stopu cynku - panel tylny - zdejmowany dach - podłoga z regulowanym przepustem kablowym CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP54 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - odporność na uderzenie IK10 zgodne z EN62208; EN50102 Należy zamówić oddzielnie: - śruby oczkowe do podnoszenia/lub kątowniki do podnoszenia ARETA STAL NIERDZEWNA Z DRZWIAMI PRZESZKLONYMI WYMIARY SZAFY B* ARETX SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ ARETX PX ARETX PX A ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX ARETX PX (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. Aby zamówić szafę ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu szafy np.:aretx pxh. 183 ARETA STAL NIERDZEWNA Z DRZWIAMI PRZESZKLONYMI

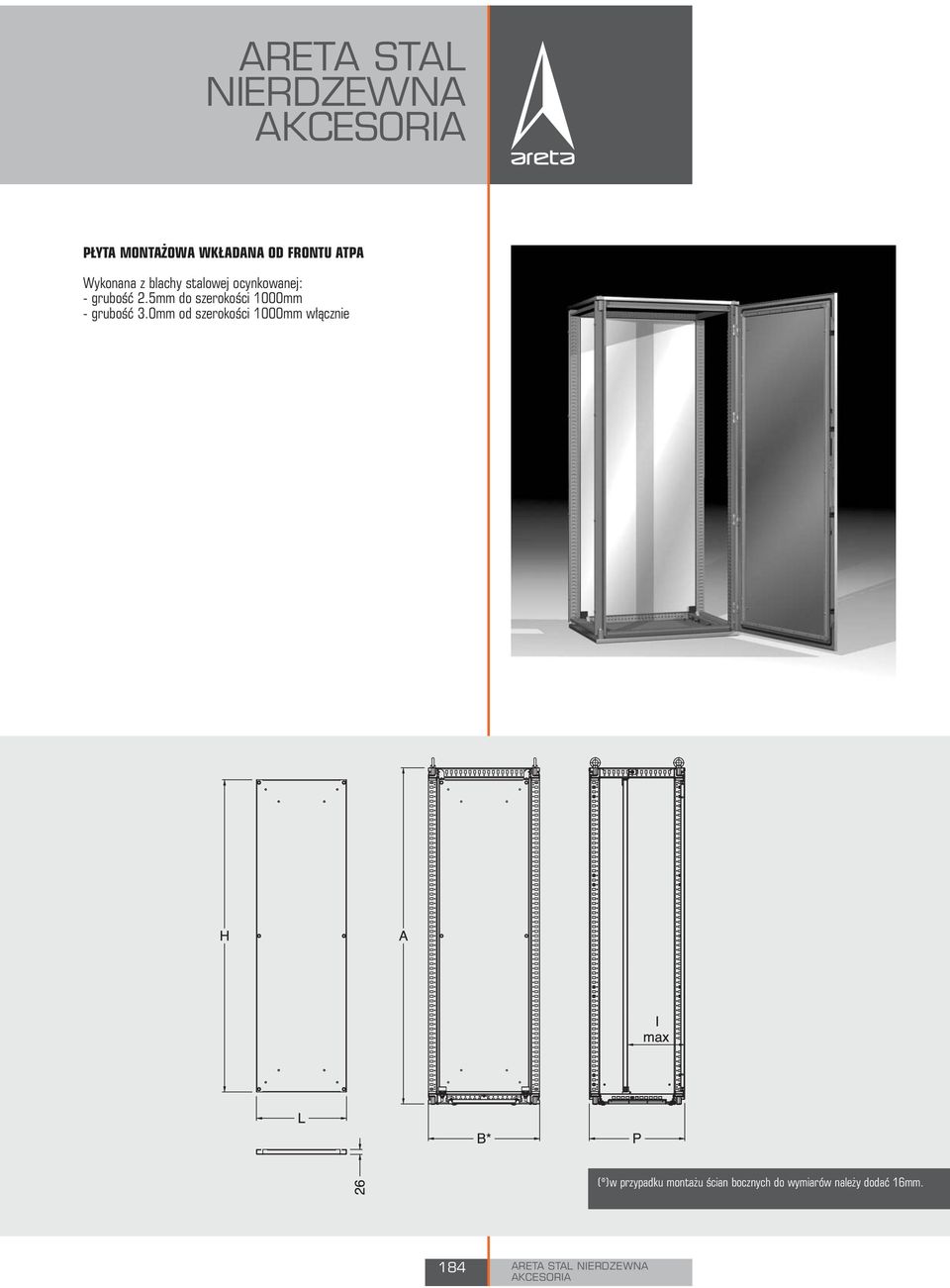

6 ARETA STAL NIERDZEWNA PŁYTA MONTAŻOWA WKŁADANA OD FRONTU ATPA Wykonana z blachy stalowej ocynkowanej: - grubość 2.5mm do szerokości 1000mm - grubość 3.0mm od szerokości 1000mm włącznie (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. 184 ARETA STAL NIERDZEWNA

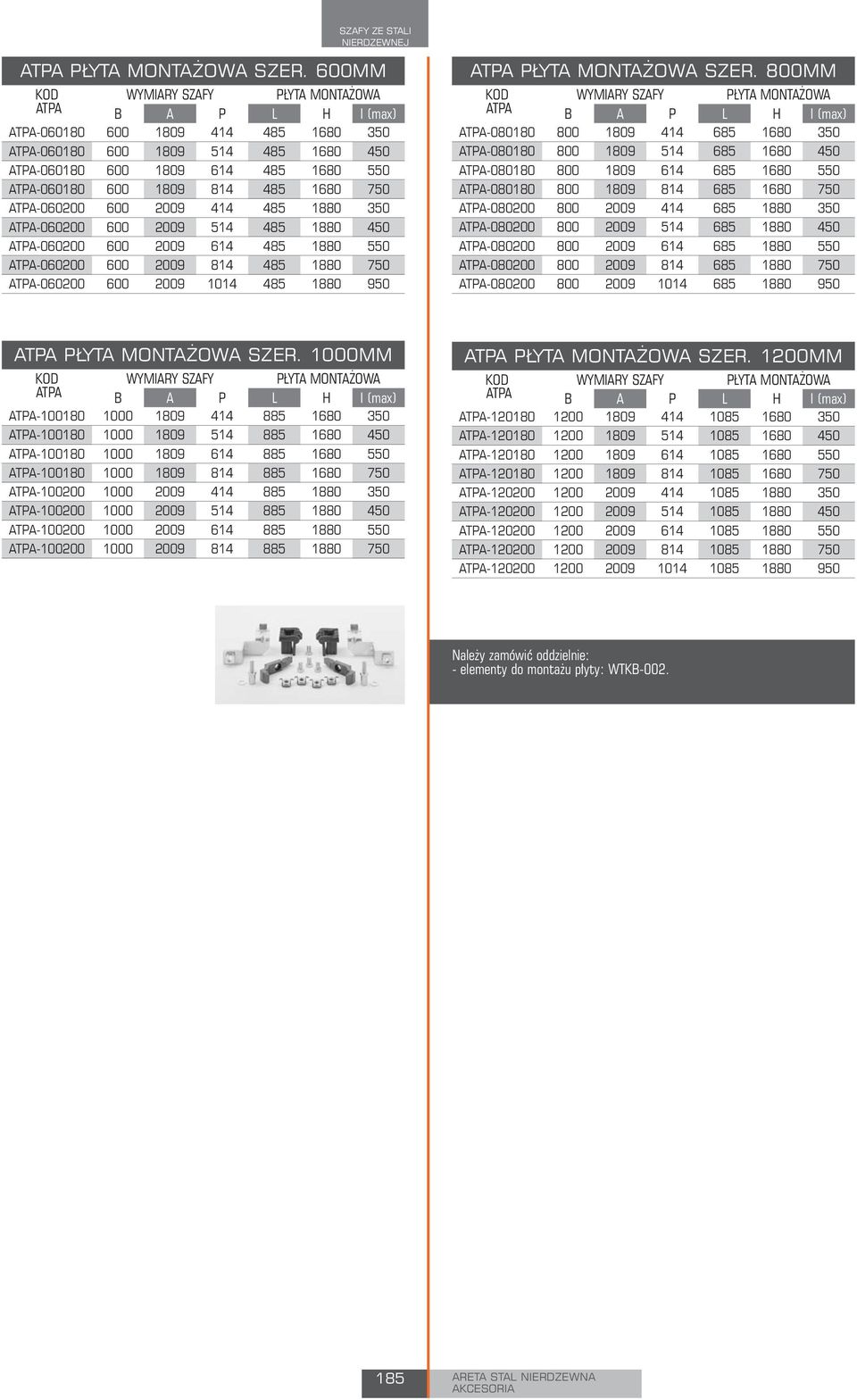

7 ATPA PŁYTA MONTAŻOWA SZER. 600MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA SZER. 800MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA SZER. 1000MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA PŁYTA MONTAŻOWA SZER. 1200MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA ATPA Należy zamówić oddzielnie: - elementy do montażu płyty: WTKB ARETA STAL NIERDZEWNA

8 PŁYTA MONTAŻOWA WKŁADANA Z BOKU ATPL Wykonana z blachy stalowej ocynkowanej 2.5mm. Dostawa zawiera szyny wprowadzające i akcesoria montażowe. (*)w przypadku montażu ścian bocznych do wymiarów należy dodać 16mm. ATPL PŁYTA MONTAŻOWA SZER. 600MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA SZER. 800MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA SZER. 1000MM WYMIARY SZAFY PŁYTA MONTAŻOWA ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL PŁYTA MONTAŻOWA SZER. 1200MM ATPL WYMIARY SZAFY B A P PŁYTA MONTAŻOWA L H I (max) ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ATPL ARETA STAL NIERDZEWNA

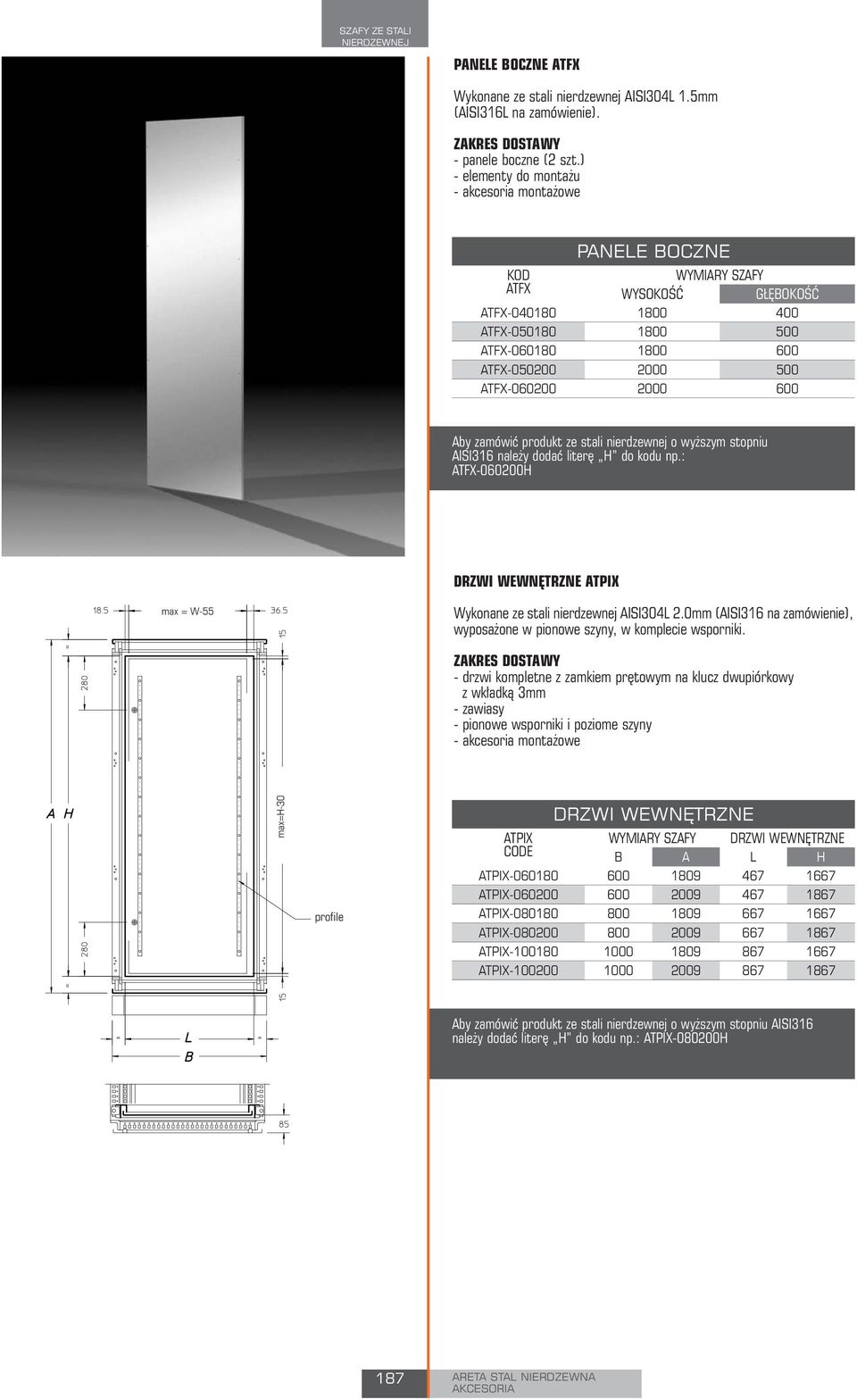

9 PANELE BOCZNE ATFX Wykonane ze stali nierdzewnej AISI304L 1.5mm (AISI316L na zamówienie). - panele boczne (2 szt.) - elementy do montażu - akcesoria montażowe ATFX ATFX ATFX PANELE BOCZNE WYMIARY SZAFY WYSOKOŚĆ GŁĘBOKOŚĆ ATFX ATFX ATFX Aby zamówić produkt ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: ATFX H DRZWI WEWNĘTRZNE ATPIX max = W-55 Wykonane ze stali nierdzewnej AISI304L 2.0mm (AISI316 na zamówienie), wyposażone w pionowe szyny, w komplecie wsporniki. - drzwi kompletne z zamkiem prętowym na klucz dwupiórkowy z wkładką 3mm - zawiasy - pionowe wsporniki i poziome szyny - akcesoria montażowe max=h-30 profile DRZWI WEWNĘTRZNE ATPIX WYMIARY SZAFY CODE B A ATPIX ATPIX DRZWI WEWNĘTRZNE L H ATPIX ATPIX ATPIX ATPIX Aby zamówić produkt ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: ATPIX H 187 ARETA STAL NIERDZEWNA

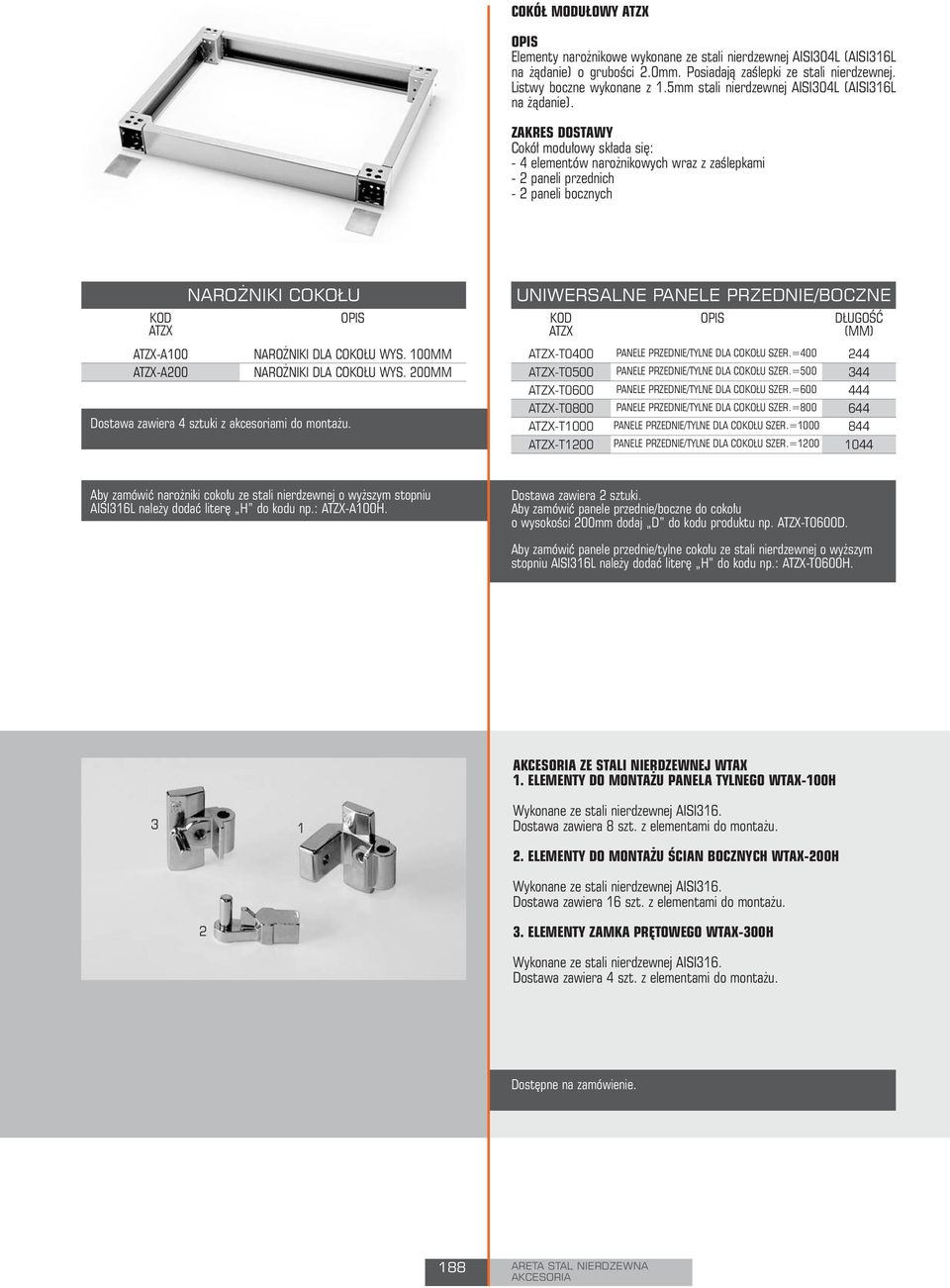

10 COKÓŁ MODUŁOWY ATZX OPIS Elementy narożnikowe wykonane ze stali nierdzewnej AISI304L (AISI316L na żądanie) o grubości 2.0mm. Posiadają zaślepki ze stali nierdzewnej. Listwy boczne wykonane z 1.5mm stali nierdzewnej AISI304L (AISI316L na żądanie). Cokół modułowy składa się: - 4 elementów narożnikowych wraz z zaślepkami - 2 paneli przednich - 2 paneli bocznych ATZX NAROŻNIKI COKOŁU OPIS UNIWERSALNE PANELE PRZEDNIE/BOCZNE ATZX OPIS DŁUGOŚĆ (MM) ATZX-A100 NAROŻNIKI DLA COKOŁU WYS. 100MM ATZX-A200 NAROŻNIKI DLA COKOŁU WYS. 200MM Dostawa zawiera 4 sztuki z akcesoriami do montażu. ATZX-T0400 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T0500 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T0600 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T0800 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T1000 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= ATZX-T1200 PANELE PRZEDNIE/TYLNE DLA COKOŁU SZER.= Aby zamówić narożniki cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-A100H. Dostawa zawiera 2 sztuki. Aby zamówić panele przednie/boczne do cokołu o wysokości 200mm dodaj D do kodu produktu np. ATZX-T0600D. Aby zamówić panele przednie/tylne cokołu ze stali nierdzewnej o wyższym stopniu AISI316L należy dodać literę H do kodu np.: ATZX-T0600H. 3 1 ZE STALI WTAX 1. ELEMENTY DO MONTAŻU PANELA TYLNEGO WTAX-100H Wykonane ze stali nierdzewnej AISI316. Dostawa zawiera 8 szt. z elementami do montażu. 2. ELEMENTY DO MONTAŻU ŚCIAN BOCZNYCH WTAX-200H Wykonane ze stali nierdzewnej AISI316. Dostawa zawiera 16 szt. z elementami do montażu ELEMENTY ZAMKA PRĘTOWEGO WTAX-300H Wykonane ze stali nierdzewnej AISI316. Dostawa zawiera 4 szt. z elementami do montażu. Dostępne na zamówienie. For more accessories, check on page ARETA STAL NIERDZEWNA

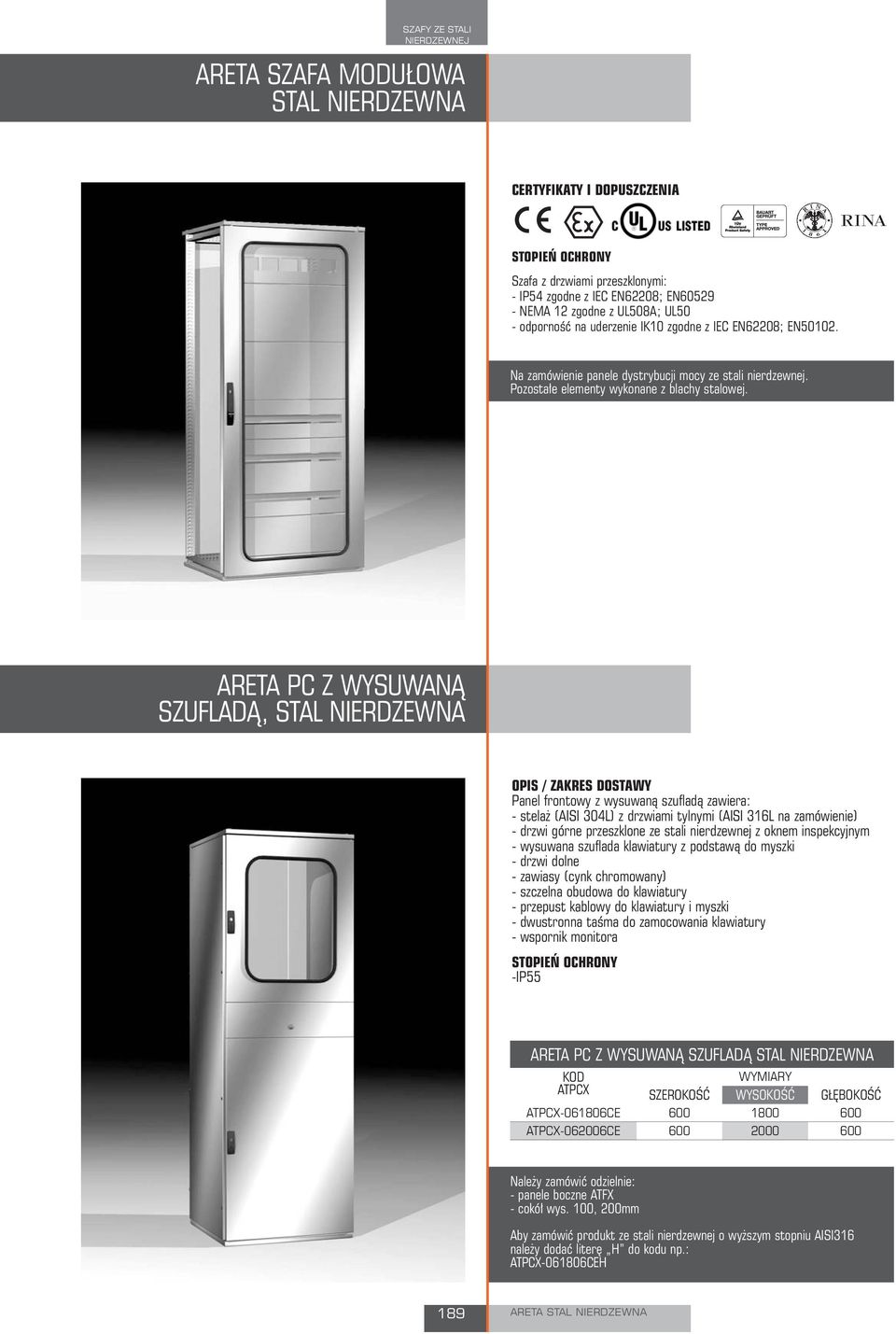

11 ARETA SZAFA MODUŁOWA STAL NIERDZEWNA CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY Szafa z drzwiami przeszklonymi: - IP54 zgodne z IEC EN62208; EN NEMA 12 zgodne z UL508A; UL50 - odporność na uderzenie IK10 zgodne z IEC EN62208; EN Na zamówienie panele dystrybucji mocy ze stali nierdzewnej. Pozostałe elementy wykonane z blachy stalowej. ARETA PC Z WYSUWANĄ SZUFLADĄ, STAL NIERDZEWNA OPIS / Panel frontowy z wysuwaną szufladą zawiera: - stelaż (AISI 304L) z drzwiami tylnymi (AISI 316L na zamówienie) - drzwi górne przeszklone ze stali nierdzewnej z oknem inspekcyjnym - wysuwana szuflada klawiatury z podstawą do myszki - drzwi dolne - zawiasy (cynk chromowany) - szczelna obudowa do klawiatury - przepust kablowy do klawiatury i myszki - dwustronna taśma do zamocowania klawiatury - wspornik monitora STOPIEŃ OCHRONY -IP55 ARETA PC Z WYSUWANĄ SZUFLADĄ STAL NIERDZEWNA ATPCX ATPCX CE ATPCX CE SZEROKOŚĆ WYMIARY WYSOKOŚĆ GŁĘBOKOŚĆ Należy zamówić odzielnie: - panele boczne ATFX - cokół wys. 100, 200mm Aby zamówić produkt ze stali nierdzewnej o wyższym stopniu AISI316 należy dodać literę H do kodu np.: ATPCX CEH 189 ARETA STAL NIERDZEWNA

12 ARETX/E.GOX WSPÓLNE ZAWIASY ZE STALI 90 STOPNI WTCE XH Wykonane ze stali nierdzewnej AISI316L. Dostawa zawiera 4 sztuki z elementami do montażu. Dostępne na zamówienie. STOPY POZIOMUJĄCE WTPX-005X Mogą być przymocowane bezpośrednio do szafy lub cokołu. Ułatwiają zachowanie czystości i dostosowanie do żądanej wysokości. Dostawa zawiera 4 szt. z płytką i akcesoriami do montażu. ZAWIASY CHROMOWANE 180 STOPNI WTCE C Zakres dostawy 4 szt. ZAWIASY ZE STALI 180 STOPNI AISI316L WTCE X Zakres dostawy 4 szt. ŚRUBY OCZKOWE DO PODNOSZENIA WTGS-001X Śruby oczkowe do podnoszenia M12 wykonane ze stali nierdzewnej. Zakres dostawy 4 szt. KĄTOWNIKI DO PODNOSZENIA WTSS-001 Wykonane ze stali ocynkowanej 5.0mm. Zakres dostawy 4 szt. 190 ARETX/E.GOX WSPÓLNE

13 ZESTAW ŁĄCZENIOWY ATKU-002X Wykonany ze stali chromowanej. Zestaw jest przeznaczony do łączenia ze sobą dwóch szaf. Zamiast śrub oczkowych do podnoszenia szafy zaleca się użycie wsporników do podnoszenia WTSS-001. Dostawa zawiera dystanse, akcesoria montażowe i uszczelkę dla zachowania stopnia ochrony IP. ŁĄCZNIKI WZMACNIAJĄCE ATKU-003 Przeznaczone aby zagwarantować większą wytrzymałość szaf połączonych szeregowo. Wykonane ze stali ocynkowanej 4.0mm. Zakres dostawy 4 szt. z akcesoriami do montażu. OSŁONA WENTYLATORA Instalowana dla wentylatora i kratki, stopień ochrony szafy jest zachowany. OPIS Wykonana ze stali nierdzewnej AISI304L 1.2mm. 1 szt. z akcesoriami do montażu. CERTYFIKATY I DOPUSZCZENIA STOPIEŃ OCHRONY - IP55 - NEMA 3R Należy zamówić oddzielnie panel /pełny lub otworowany/. OSŁONA DLA WENTYLATORA WTCVX WENTYLATOR KRATKA WTCVX-005 WTCVX-010 WTCVX-015 WT300B/300VB WI200B/200VB WT305B/305VB WT310B/310VB WT330B WT335B WT340B KIESZEŃ NA DOKUMENTACJĘ WTTS... X Duże rozmiary, wykonana ze stali nierdzewnej 1.5mm. Dostawa zawiera 1 szt. z akcesoriami do montażu. WTTS X WTTS X WTTS X 191 ARETX/E.GOX WSPÓLNE
