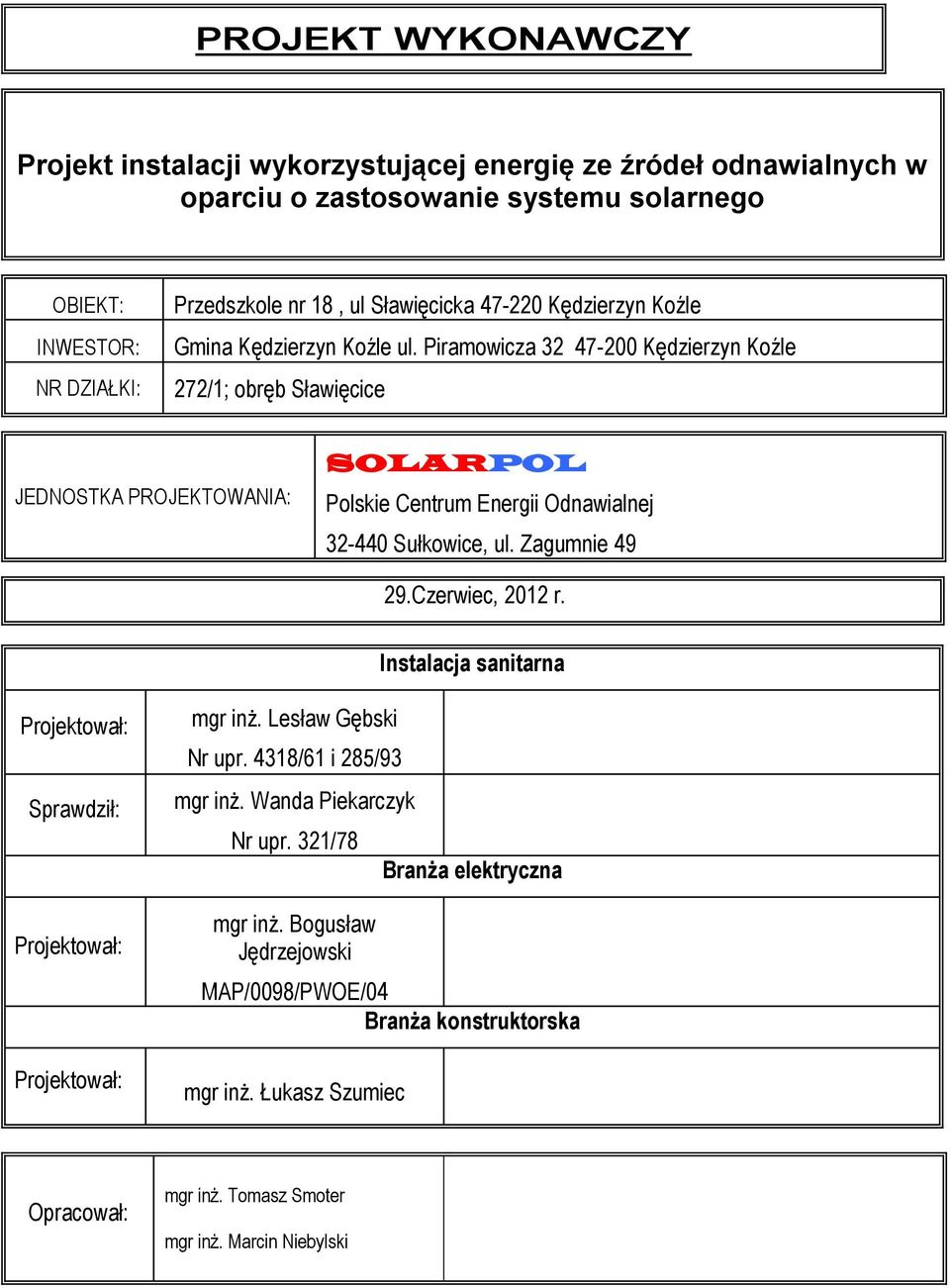

1 PROJEKT WYKONAWCZY Projekt instalacji wykorzystującej energię ze źródeł odnawialnych w oarciu o zastosowanie systemu solarnego OBIEKT: INWESTOR: NR DZIAŁKI: Przedszkole nr 18, ul Sławięcicka Kędzierzyn Koźle Gmina Kędzierzyn Koźle ul. Piramowicza Kędzierzyn Koźle 272/1; obręb Sławięcice JEDNOSTKA PROJEKTOWANIA: SOLARPOL Polskie Centrum Energii Odnawialnej Sułkowice, ul. Zagumnie Czerwiec, 2012 r. Instalacja sanitarna Projektował: Srawdził: Projektował: Projektował: mgr inż. Lesław Gębski Nr ur. 4318/61 i 285/93 mgr inż. Wanda Piekarczyk Nr ur. 321/78 mgr inż. Bogusław Jędrzejowski Branża elektryczna MAP/0098/PWOE/04 Branża konstruktorska mgr inż. Łukasz Szumiec Oracował: mgr inż. Tomasz Smoter mgr inż. Marcin Niebylski

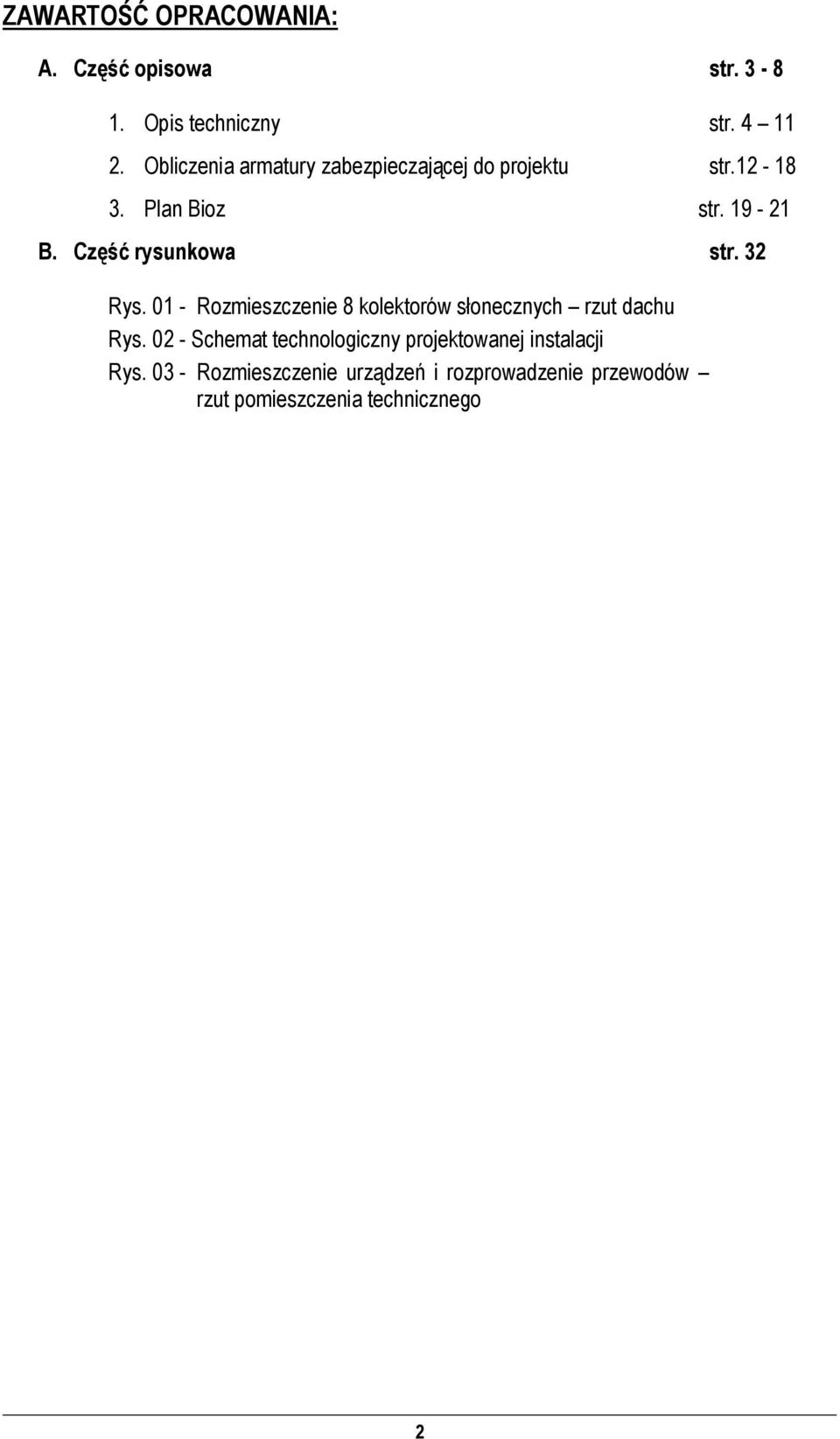

2 ZAWARTOŚĆ OPRACOWANIA: A. Część oisowa str Ois techniczny str Obliczenia armatury zabezieczającej do rojektu str Plan Bioz str B. Część rysunkowa str. 32 Rys Rozmieszczenie 8 kolektorów słonecznych rzut dachu Rys Schemat technologiczny rojektowanej instalacji Rys Rozmieszczenie urządzeń i rozrowadzenie rzewodów rzut omieszczenia technicznego 2

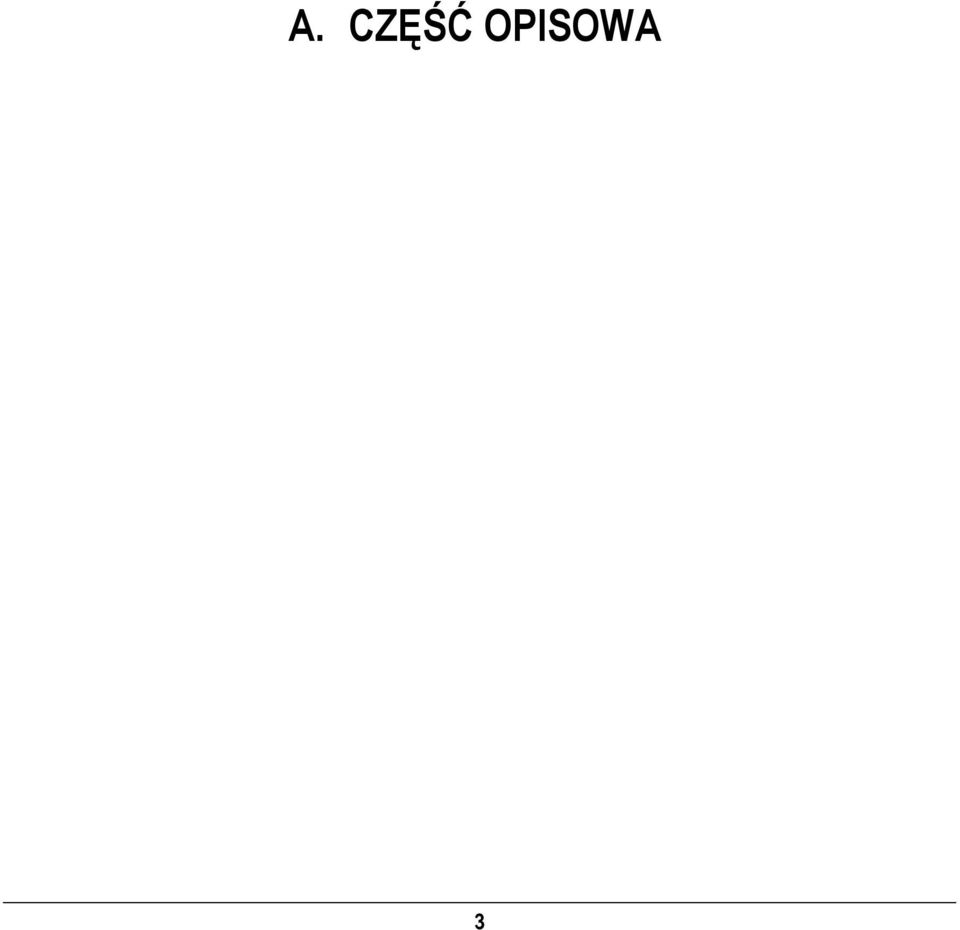

3 A. CZĘŚĆ OPISOWA 3

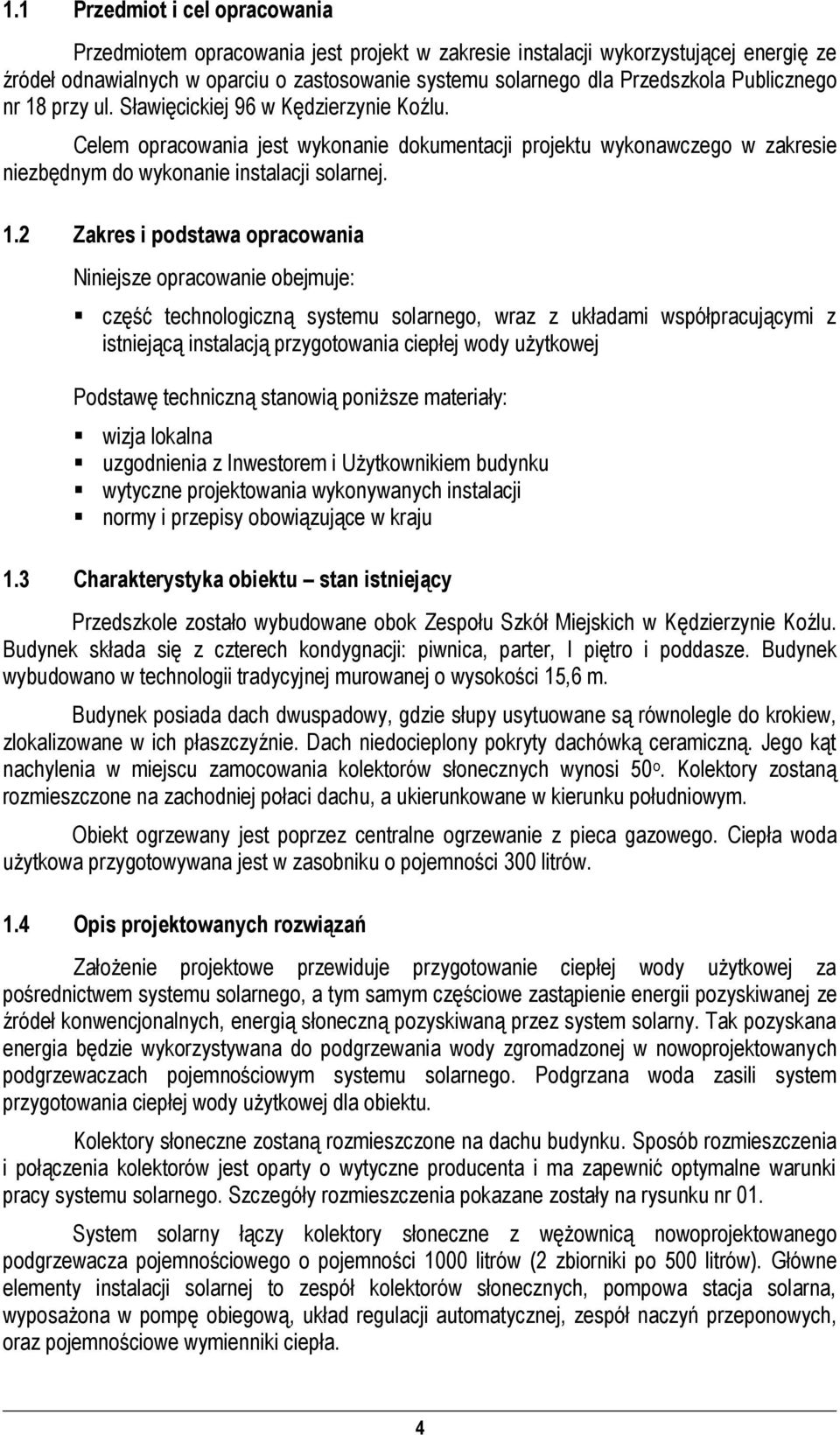

4 1.1 Przedmiot i cel oracowania Przedmiotem oracowania jest rojekt w zakresie instalacji wykorzystującej energię ze źródeł odnawialnych w oarciu o zastosowanie systemu solarnego dla Przedszkola Publicznego nr 18 rzy ul. Sławięcickiej 96 w Kędzierzynie Koźlu. Celem oracowania jest wykonanie dokumentacji rojektu wykonawczego w zakresie niezbędnym do wykonanie instalacji solarnej. 1.2 Zakres i odstawa oracowania Niniejsze oracowanie obejmuje: część technologiczną systemu solarnego, wraz z układami wsółracującymi z istniejącą instalacją rzygotowania ciełej wody użytkowej Podstawę techniczną stanowią oniższe materiały: wizja lokalna uzgodnienia z Inwestorem i Użytkownikiem budynku wytyczne rojektowania wykonywanych instalacji normy i rzeisy obowiązujące w kraju 1.3 Charakterystyka obiektu stan istniejący Przedszkole zostało wybudowane obok Zesołu Szkół Miejskich w Kędzierzynie Koźlu. Budynek składa się z czterech kondygnacji: iwnica, arter, I iętro i oddasze. Budynek wybudowano w technologii tradycyjnej murowanej o wysokości 15,6 m. Budynek osiada dach dwusadowy, gdzie słuy usytuowane są równolegle do krokiew, zlokalizowane w ich łaszczyźnie. Dach niedocielony okryty dachówką ceramiczną. Jego kąt nachylenia w miejscu zamocowania kolektorów słonecznych wynosi 50 o. Kolektory zostaną rozmieszczone na zachodniej ołaci dachu, a ukierunkowane w kierunku ołudniowym. Obiekt ogrzewany jest orzez centralne ogrzewanie z ieca gazowego. Cieła woda użytkowa rzygotowywana jest w zasobniku o ojemności 300 litrów. 1.4 Ois rojektowanych rozwiązań Założenie rojektowe rzewiduje rzygotowanie ciełej wody użytkowej za ośrednictwem systemu solarnego, a tym samym częściowe zastąienie energii ozyskiwanej ze źródeł konwencjonalnych, energią słoneczną ozyskiwaną rzez system solarny. Tak ozyskana energia będzie wykorzystywana do odgrzewania wody zgromadzonej w noworojektowanych odgrzewaczach ojemnościowym systemu solarnego. Podgrzana woda zasili system rzygotowania ciełej wody użytkowej dla obiektu. Kolektory słoneczne zostaną rozmieszczone na dachu budynku. Sosób rozmieszczenia i ołączenia kolektorów jest oarty o wytyczne roducenta i ma zaewnić otymalne warunki racy systemu solarnego. Szczegóły rozmieszczenia okazane zostały na rysunku nr 01. System solarny łączy kolektory słoneczne z wężownicą noworojektowanego odgrzewacza ojemnościowego o ojemności 1000 litrów (2 zbiorniki o 500 litrów). Główne elementy instalacji solarnej to zesół kolektorów słonecznych, omowa stacja solarna, wyosażona w omę obiegową, układ regulacji automatycznej, zesół naczyń rzeonowych, oraz ojemnościowe wymienniki cieła. 4

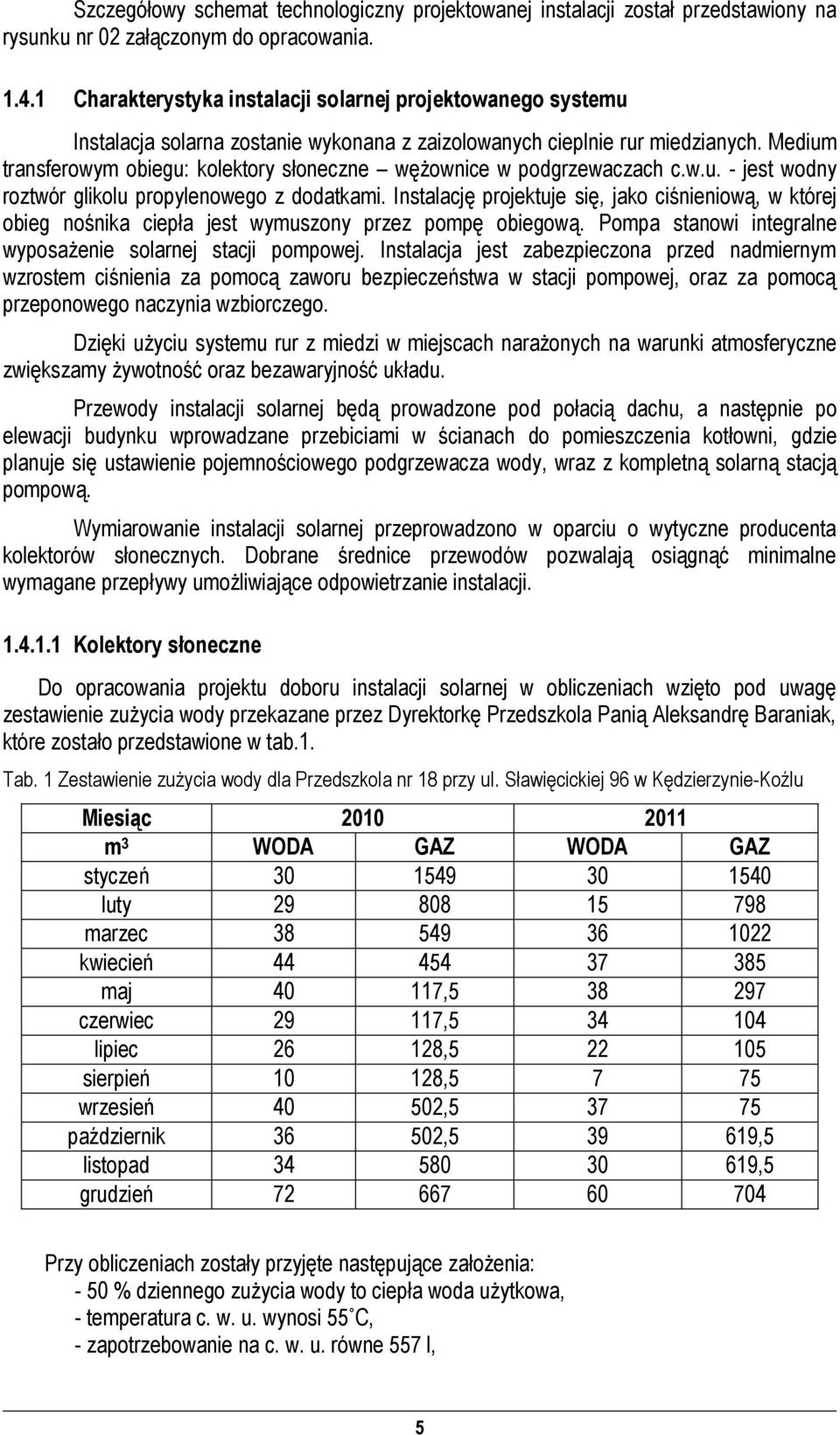

5 Szczegółowy schemat technologiczny rojektowanej instalacji został rzedstawiony na rysunku nr 02 załączonym do oracowania Charakterystyka instalacji solarnej rojektowanego systemu Instalacja solarna zostanie wykonana z zaizolowanych cielnie rur miedzianych. Medium transferowym obiegu: kolektory słoneczne wężownice w odgrzewaczach c.w.u. - jest wodny roztwór glikolu roylenowego z dodatkami. Instalację rojektuje się, jako ciśnieniową, w której obieg nośnika cieła jest wymuszony rzez omę obiegową. Poma stanowi integralne wyosażenie solarnej stacji omowej. Instalacja jest zabezieczona rzed nadmiernym wzrostem ciśnienia za omocą zaworu bezieczeństwa w stacji omowej, oraz za omocą rzeonowego naczynia wzbiorczego. Dzięki użyciu systemu rur z miedzi w miejscach narażonych na warunki atmosferyczne zwiększamy żywotność oraz bezawaryjność układu. Przewody instalacji solarnej będą rowadzone od ołacią dachu, a nastęnie o elewacji budynku wrowadzane rzebiciami w ścianach do omieszczenia kotłowni, gdzie lanuje się ustawienie ojemnościowego odgrzewacza wody, wraz z komletną solarną stacją omową. Wymiarowanie instalacji solarnej rzerowadzono w oarciu o wytyczne roducenta kolektorów słonecznych. Dobrane średnice rzewodów ozwalają osiągnąć minimalne wymagane rzeływy umożliwiające odowietrzanie instalacji Kolektory słoneczne Do oracowania rojektu doboru instalacji solarnej w obliczeniach wzięto od uwagę zestawienie zużycia wody rzekazane rzez Dyrektorkę Przedszkola Panią Aleksandrę Baraniak, które zostało rzedstawione w tab.1. Tab. 1 Zestawienie zużycia wody dla Przedszkola nr 18 rzy ul. Sławięcickiej 96 w Kędzierzynie-Koźlu Miesiąc m 3 WODA GAZ WODA GAZ styczeń luty marzec kwiecień maj , czerwiec , liiec , sierień , wrzesień , aździernik , ,5 listoad ,5 grudzień Przy obliczeniach zostały rzyjęte nastęujące założenia: - 50 % dziennego zużycia wody to cieła woda użytkowa, - temeratura c. w. u. wynosi 55 C, - zaotrzebowanie na c. w. u. równe 557 l, 5

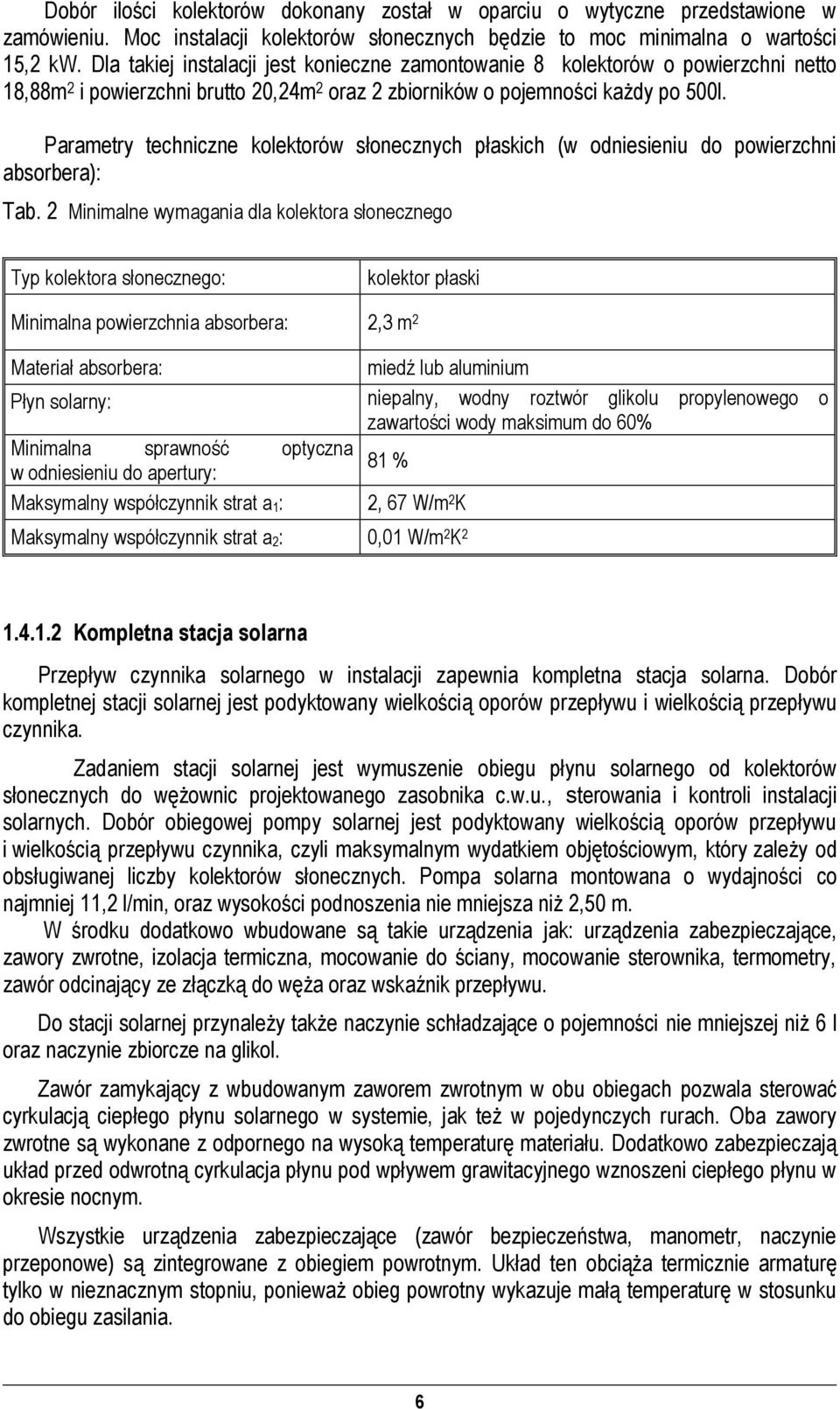

6 Dobór ilości kolektorów dokonany został w oarciu o wytyczne rzedstawione w zamówieniu. Moc instalacji kolektorów słonecznych będzie to moc minimalna o wartości 15,2 kw. Dla takiej instalacji jest konieczne zamontowanie 8 kolektorów o owierzchni netto 18,88m 2 i owierzchni brutto 20,24m 2 oraz 2 zbiorników o ojemności każdy o 500l. Parametry techniczne kolektorów słonecznych łaskich (w odniesieniu do owierzchni absorbera): Tab. 2 Minimalne wymagania dla kolektora słonecznego Ty kolektora słonecznego: kolektor łaski Minimalna owierzchnia absorbera: 2,3 m 2 Materiał absorbera: miedź lub aluminium Płyn solarny: niealny, wodny roztwór glikolu roylenowego o zawartości wody maksimum do 60% Minimalna srawność otyczna w odniesieniu do aertury: 81 % Maksymalny wsółczynnik strat a 1: 2, 67 W/m 2 K Maksymalny wsółczynnik strat a 2: 0,01 W/m 2 K Komletna stacja solarna Przeływ czynnika solarnego w instalacji zaewnia komletna stacja solarna. Dobór komletnej stacji solarnej jest odyktowany wielkością oorów rzeływu i wielkością rzeływu czynnika. Zadaniem stacji solarnej jest wymuszenie obiegu łynu solarnego od kolektorów słonecznych do wężownic rojektowanego zasobnika c.w.u., sterowania i kontroli instalacji solarnych. Dobór obiegowej omy solarnej jest odyktowany wielkością oorów rzeływu i wielkością rzeływu czynnika, czyli maksymalnym wydatkiem objętościowym, który zależy od obsługiwanej liczby kolektorów słonecznych. Poma solarna montowana o wydajności co najmniej 11,2 l/min, oraz wysokości odnoszenia nie mniejsza niż 2,50 m. W środku dodatkowo wbudowane są takie urządzenia jak: urządzenia zabezieczające, zawory zwrotne, izolacja termiczna, mocowanie do ściany, mocowanie sterownika, termometry, zawór odcinający ze złączką do węża oraz wskaźnik rzeływu. Do stacji solarnej rzynależy także naczynie schładzające o ojemności nie mniejszej niż 6 l oraz naczynie zbiorcze na glikol. Zawór zamykający z wbudowanym zaworem zwrotnym w obu obiegach ozwala sterować cyrkulacją ciełego łynu solarnego w systemie, jak też w ojedynczych rurach. Oba zawory zwrotne są wykonane z odornego na wysoką temeraturę materiału. Dodatkowo zabezieczają układ rzed odwrotną cyrkulacja łynu od wływem grawitacyjnego wznoszeni ciełego łynu w okresie nocnym. Wszystkie urządzenia zabezieczające (zawór bezieczeństwa, manometr, naczynie rzeonowe) są zintegrowane z obiegiem owrotnym. Układ ten obciąża termicznie armaturę tylko w nieznacznym stoniu, onieważ obieg owrotny wykazuje małą temeraturę w stosunku do obiegu zasilania. 6

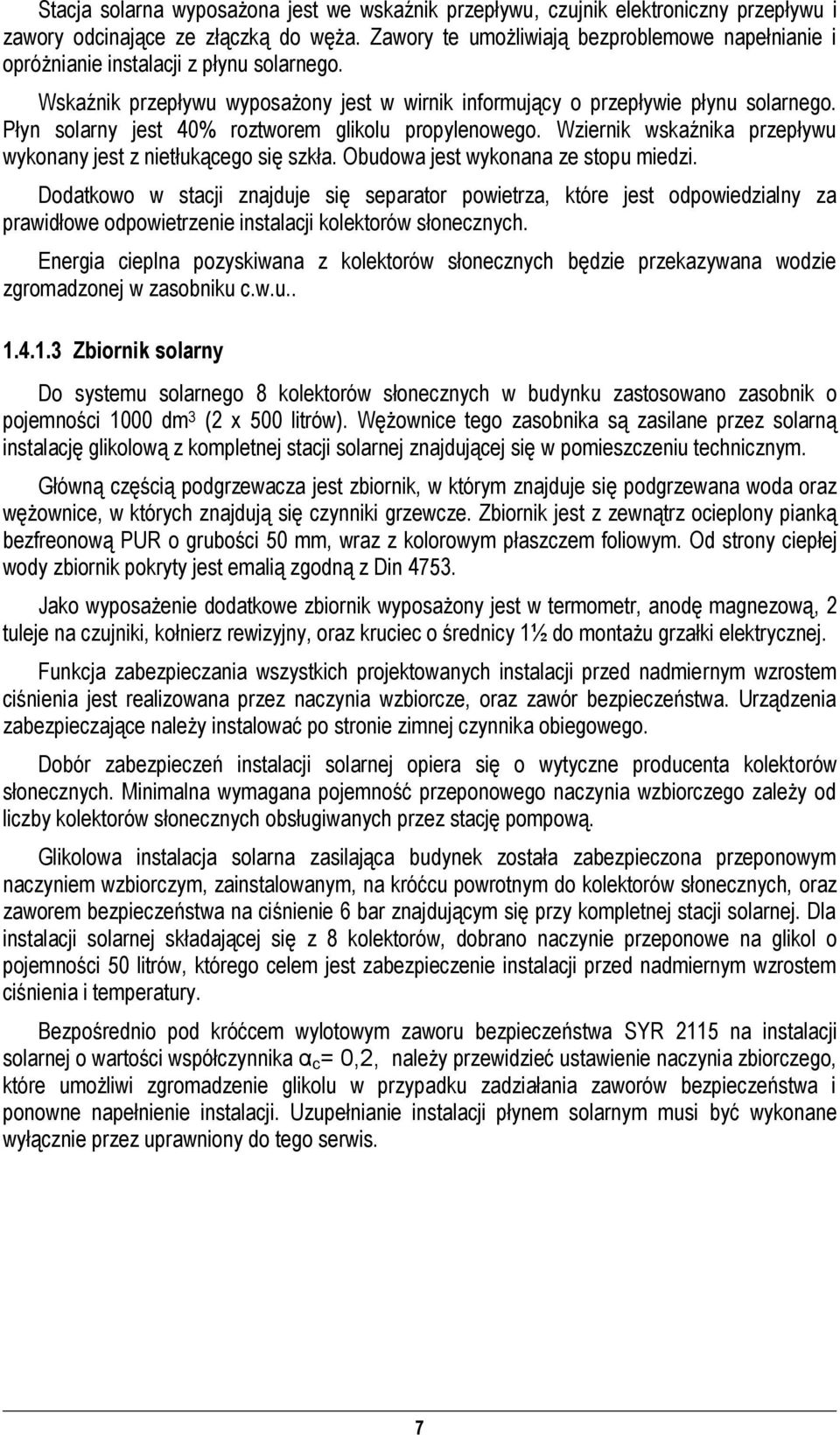

7 Stacja solarna wyosażona jest we wskaźnik rzeływu, czujnik elektroniczny rzeływu i zawory odcinające ze złączką do węża. Zawory te umożliwiają bezroblemowe naełnianie i oróżnianie instalacji z łynu solarnego. Wskaźnik rzeływu wyosażony jest w wirnik informujący o rzeływie łynu solarnego. Płyn solarny jest 40% roztworem glikolu roylenowego. Wziernik wskaźnika rzeływu wykonany jest z nietłukącego się szkła. Obudowa jest wykonana ze stou miedzi. Dodatkowo w stacji znajduje się searator owietrza, które jest odowiedzialny za rawidłowe odowietrzenie instalacji kolektorów słonecznych. Energia cielna ozyskiwana z kolektorów słonecznych będzie rzekazywana wodzie zgromadzonej w zasobniku c.w.u Zbiornik solarny Do systemu solarnego 8 kolektorów słonecznych w budynku zastosowano zasobnik o ojemności 1000 dm 3 (2 x 500 litrów). Wężownice tego zasobnika są zasilane rzez solarną instalację glikolową z komletnej stacji solarnej znajdującej się w omieszczeniu technicznym. Główną częścią odgrzewacza jest zbiornik, w którym znajduje się odgrzewana woda oraz wężownice, w których znajdują się czynniki grzewcze. Zbiornik jest z zewnątrz ocielony ianką bezfreonową PUR o grubości 50 mm, wraz z kolorowym łaszczem foliowym. Od strony ciełej wody zbiornik okryty jest emalią zgodną z Din Jako wyosażenie dodatkowe zbiornik wyosażony jest w termometr, anodę magnezową, 2 tuleje na czujniki, kołnierz rewizyjny, oraz kruciec o średnicy 1½ do montażu grzałki elektrycznej. Funkcja zabezieczania wszystkich rojektowanych instalacji rzed nadmiernym wzrostem ciśnienia jest realizowana rzez naczynia wzbiorcze, oraz zawór bezieczeństwa. Urządzenia zabezieczające należy instalować o stronie zimnej czynnika obiegowego. Dobór zabezieczeń instalacji solarnej oiera się o wytyczne roducenta kolektorów słonecznych. Minimalna wymagana ojemność rzeonowego naczynia wzbiorczego zależy od liczby kolektorów słonecznych obsługiwanych rzez stację omową. Glikolowa instalacja solarna zasilająca budynek została zabezieczona rzeonowym naczyniem wzbiorczym, zainstalowanym, na króćcu owrotnym do kolektorów słonecznych, oraz zaworem bezieczeństwa na ciśnienie 6 bar znajdującym się rzy komletnej stacji solarnej. Dla instalacji solarnej składającej się z 8 kolektorów, dobrano naczynie rzeonowe na glikol o ojemności 50 litrów, którego celem jest zabezieczenie instalacji rzed nadmiernym wzrostem ciśnienia i temeratury. Bezośrednio od króćcem wylotowym zaworu bezieczeństwa SYR 2115 na instalacji solarnej o wartości wsółczynnika α c = 0,2, należy rzewidzieć ustawienie naczynia zbiorczego, które umożliwi zgromadzenie glikolu w rzyadku zadziałania zaworów bezieczeństwa i onowne naełnienie instalacji. Uzuełnianie instalacji łynem solarnym musi być wykonane wyłącznie rzez urawniony do tego serwis. 7

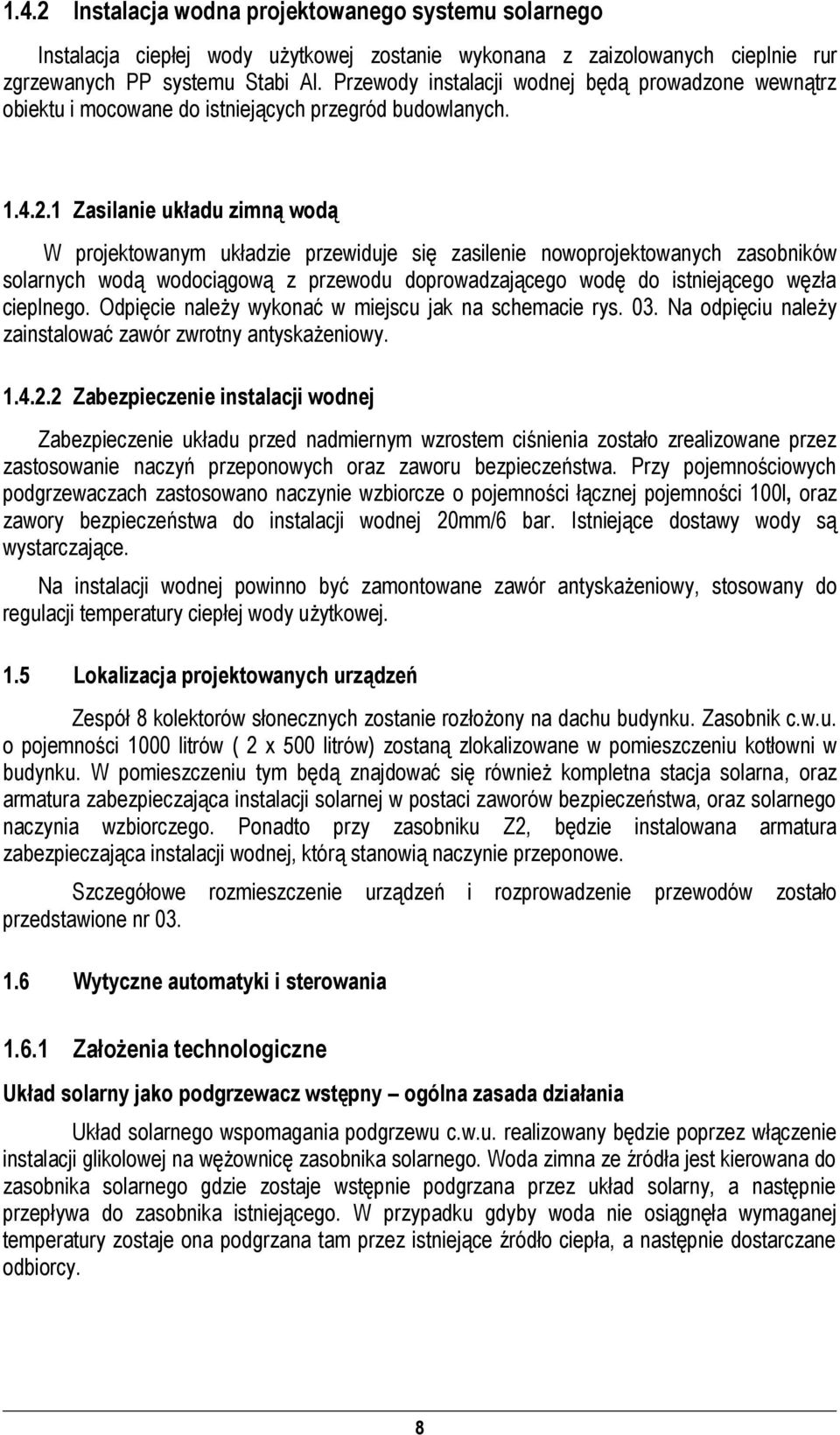

8 1.4.2 Instalacja wodna rojektowanego systemu solarnego Instalacja ciełej wody użytkowej zostanie wykonana z zaizolowanych cielnie rur zgrzewanych PP systemu Stabi Al. Przewody instalacji wodnej będą rowadzone wewnątrz obiektu i mocowane do istniejących rzegród budowlanych Zasilanie układu zimną wodą W rojektowanym układzie rzewiduje się zasilenie noworojektowanych zasobników solarnych wodą wodociągową z rzewodu dorowadzającego wodę do istniejącego węzła cielnego. Odięcie należy wykonać w miejscu jak na schemacie rys. 03. Na odięciu należy zainstalować zawór zwrotny antyskażeniowy Zabezieczenie instalacji wodnej Zabezieczenie układu rzed nadmiernym wzrostem ciśnienia zostało zrealizowane rzez zastosowanie naczyń rzeonowych oraz zaworu bezieczeństwa. Przy ojemnościowych odgrzewaczach zastosowano naczynie wzbiorcze o ojemności łącznej ojemności 100l, oraz zawory bezieczeństwa do instalacji wodnej 20mm/6 bar. Istniejące dostawy wody są wystarczające. Na instalacji wodnej owinno być zamontowane zawór antyskażeniowy, stosowany do regulacji temeratury ciełej wody użytkowej. 1.5 Lokalizacja rojektowanych urządzeń Zesół 8 kolektorów słonecznych zostanie rozłożony na dachu budynku. Zasobnik c.w.u. o ojemności 1000 litrów ( 2 x 500 litrów) zostaną zlokalizowane w omieszczeniu kotłowni w budynku. W omieszczeniu tym będą znajdować się również komletna stacja solarna, oraz armatura zabezieczająca instalacji solarnej w ostaci zaworów bezieczeństwa, oraz solarnego naczynia wzbiorczego. Ponadto rzy zasobniku Z2, będzie instalowana armatura zabezieczająca instalacji wodnej, którą stanowią naczynie rzeonowe. Szczegółowe rozmieszczenie urządzeń i rozrowadzenie rzewodów zostało rzedstawione nr Wytyczne automatyki i sterowania Założenia technologiczne Układ solarny jako odgrzewacz wstęny ogólna zasada działania Układ solarnego wsomagania odgrzewu c.w.u. realizowany będzie orzez włączenie instalacji glikolowej na wężownicę zasobnika solarnego. Woda zimna ze źródła jest kierowana do zasobnika solarnego gdzie zostaje wstęnie odgrzana rzez układ solarny, a nastęnie rzeływa do zasobnika istniejącego. W rzyadku gdyby woda nie osiągnęła wymaganej temeratury zostaje ona odgrzana tam rzez istniejące źródło cieła, a nastęnie dostarczane odbiorcy. 8

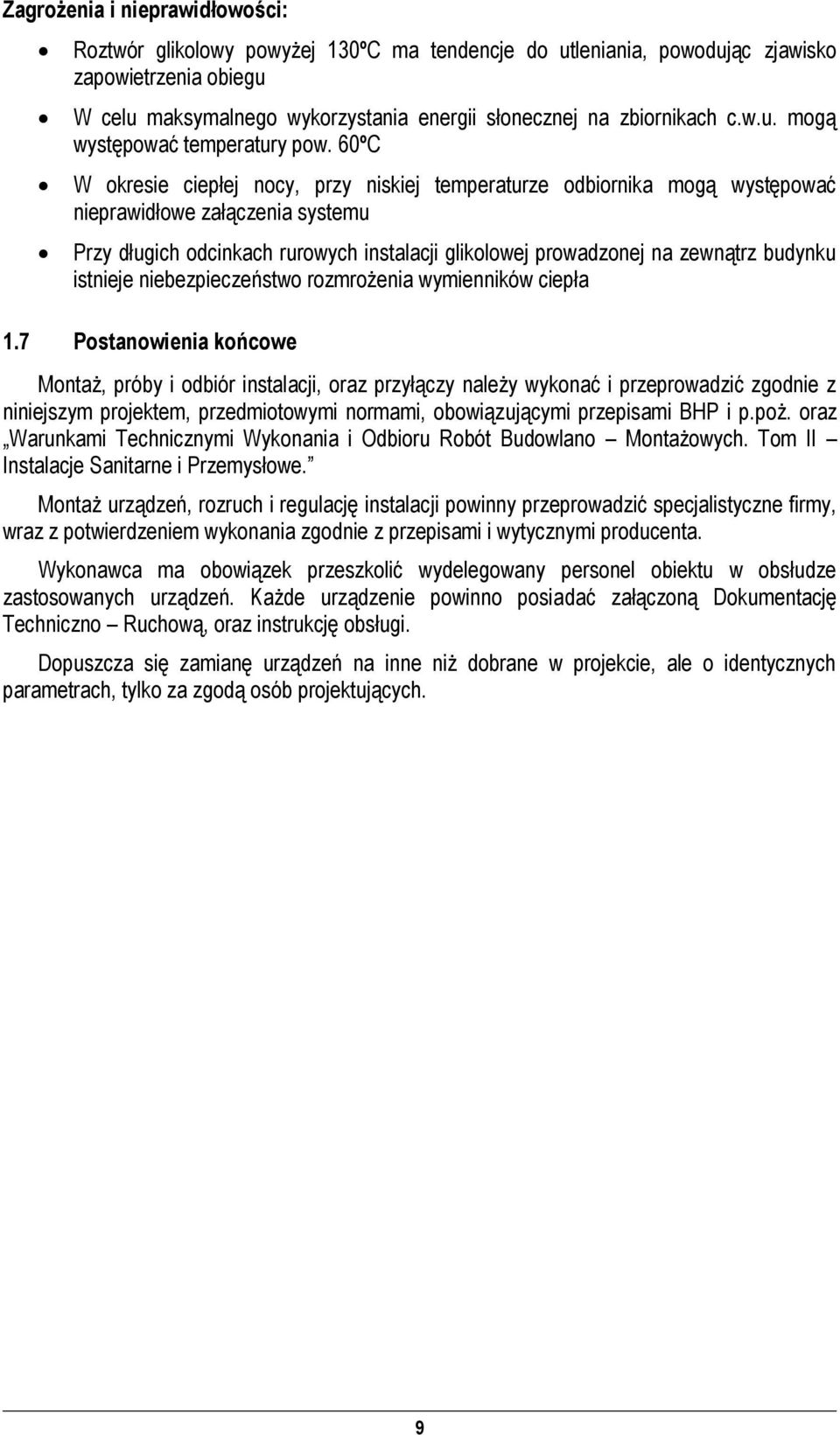

9 Zagrożenia i nierawidłowości: Roztwór glikolowy owyżej 130ºC ma tendencje do utleniania, owodując zjawisko zaowietrzenia obiegu W celu maksymalnego wykorzystania energii słonecznej na zbiornikach c.w.u. mogą wystęować temeratury ow. 60ºC W okresie ciełej nocy, rzy niskiej temeraturze odbiornika mogą wystęować nierawidłowe załączenia systemu Przy długich odcinkach rurowych instalacji glikolowej rowadzonej na zewnątrz budynku istnieje niebezieczeństwo rozmrożenia wymienników cieła 1.7 Postanowienia końcowe Montaż, róby i odbiór instalacji, oraz rzyłączy należy wykonać i rzerowadzić zgodnie z niniejszym rojektem, rzedmiotowymi normami, obowiązującymi rzeisami BHP i.oż. oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych. Tom II Instalacje Sanitarne i Przemysłowe. Montaż urządzeń, rozruch i regulację instalacji owinny rzerowadzić secjalistyczne firmy, wraz z otwierdzeniem wykonania zgodnie z rzeisami i wytycznymi roducenta. Wykonawca ma obowiązek rzeszkolić wydelegowany ersonel obiektu w obsłudze zastosowanych urządzeń. Każde urządzenie owinno osiadać załączoną Dokumentację Techniczno Ruchową, oraz instrukcję obsługi. Douszcza się zamianę urządzeń na inne niż dobrane w rojekcie, ale o identycznych arametrach, tylko za zgodą osób rojektujących. 9

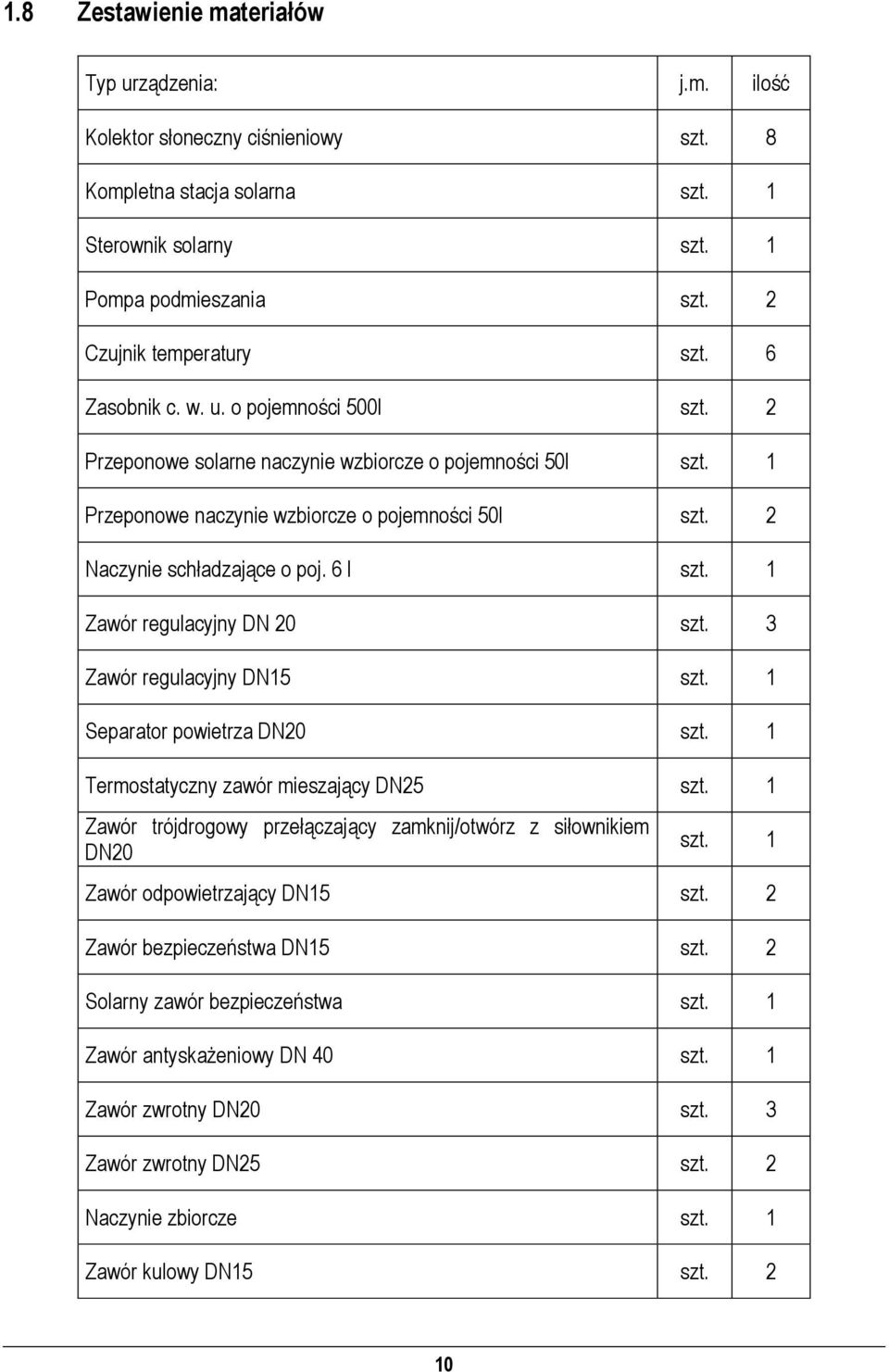

10 1.8 Zestawienie materiałów Ty urządzenia: j.m. ilość Kolektor słoneczny ciśnieniowy szt. 8 Komletna stacja solarna szt. 1 Sterownik solarny szt. 1 Poma odmieszania szt. 2 Czujnik temeratury szt. 6 Zasobnik c. w. u. o ojemności 500l szt. 2 Przeonowe solarne naczynie wzbiorcze o ojemności 50l szt. 1 Przeonowe naczynie wzbiorcze o ojemności 50l szt. 2 Naczynie schładzające o oj. 6 l szt. 1 Zawór regulacyjny DN 20 szt. 3 Zawór regulacyjny DN15 szt. 1 Searator owietrza DN20 szt. 1 Termostatyczny zawór mieszający DN25 szt. 1 Zawór trójdrogowy rzełączający zamknij/otwórz z siłownikiem DN20 szt. 1 Zawór odowietrzający DN15 szt. 2 Zawór bezieczeństwa DN15 szt. 2 Solarny zawór bezieczeństwa szt. 1 Zawór antyskażeniowy DN 40 szt. 1 Zawór zwrotny DN20 szt. 3 Zawór zwrotny DN25 szt. 2 Naczynie zbiorcze szt. 1 Zawór kulowy DN15 szt. 2 10

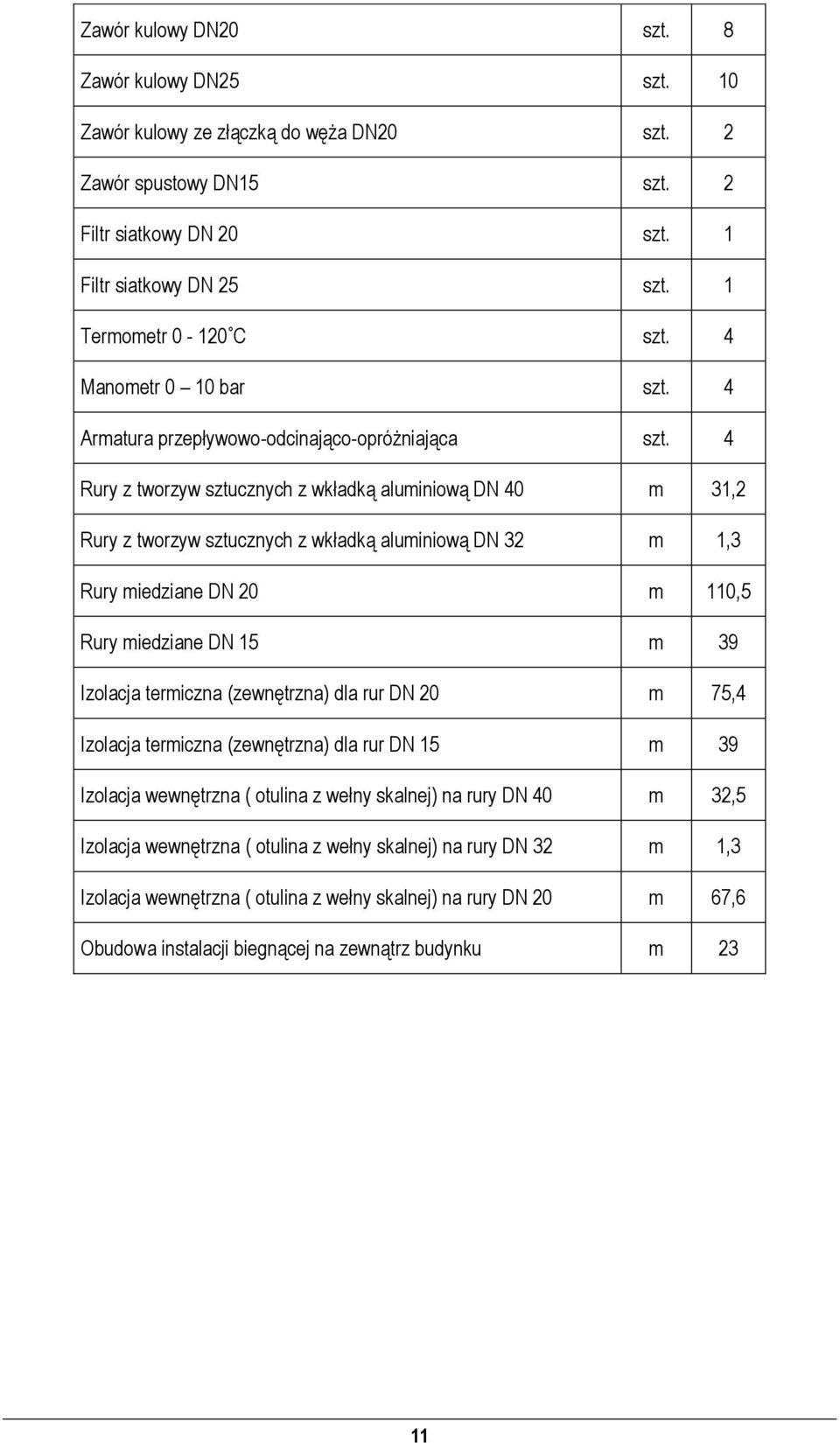

11 Zawór kulowy DN20 szt. 8 Zawór kulowy DN25 szt. 10 Zawór kulowy ze złączką do węża DN20 szt. 2 Zawór sustowy DN15 szt. 2 Filtr siatkowy DN 20 szt. 1 Filtr siatkowy DN 25 szt. 1 Termometr C szt. 4 Manometr 0 10 bar szt. 4 Armatura rzeływowo-odcinająco-oróżniająca szt. 4 Rury z tworzyw sztucznych z wkładką aluminiową DN 40 m 31,2 Rury z tworzyw sztucznych z wkładką aluminiową DN 32 m 1,3 Rury miedziane DN 20 m 110,5 Rury miedziane DN 15 m 39 Izolacja termiczna (zewnętrzna) dla rur DN 20 m 75,4 Izolacja termiczna (zewnętrzna) dla rur DN 15 m 39 Izolacja wewnętrzna ( otulina z wełny skalnej) na rury DN 40 m 32,5 Izolacja wewnętrzna ( otulina z wełny skalnej) na rury DN 32 m 1,3 Izolacja wewnętrzna ( otulina z wełny skalnej) na rury DN 20 m 67,6 Obudowa instalacji biegnącej na zewnątrz budynku m 23 11

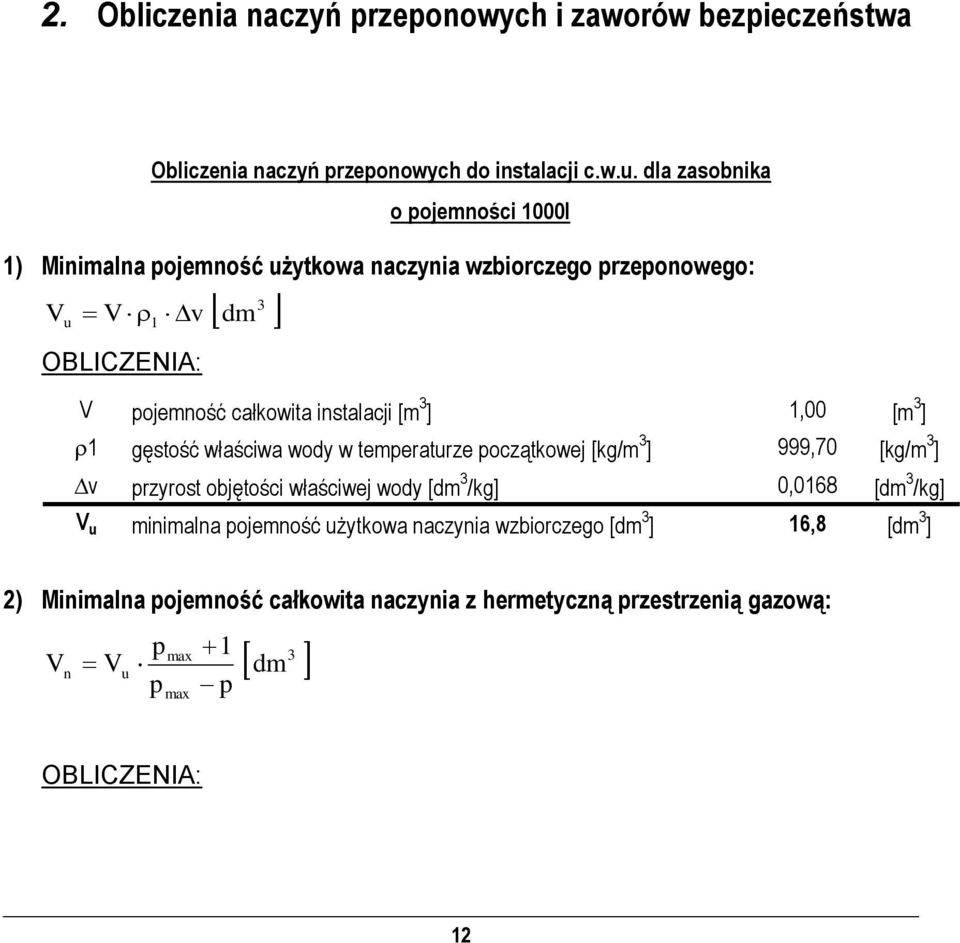

12 2. Obliczenia naczyń rzeonowych i zaworów bezieczeństwa Obliczenia naczyń rzeonowych do instalacji c.w.u. dla zasobnika o ojemności 1000l 1) Minimalna ojemność użytkowa naczynia wzbiorczego rzeonowego: V u V 1 v dm 3 V ojemność całkowita instalacji [m 3 ] 1,00 [m 3 ] 1 gęstość właściwa wody w temeraturze oczątkowej [kg/m 3 ] 999,70 [kg/m 3 ] v rzyrost objętości właściwej wody [dm 3 /kg] 0,0168 [dm 3 /kg] V u minimalna ojemność użytkowa naczynia wzbiorczego [dm 3 ] 16,8 [dm 3 ] 2) Minimalna ojemność całkowita naczynia z hermetyczną rzestrzenią gazową: V n V u max max 1 dm 3 12

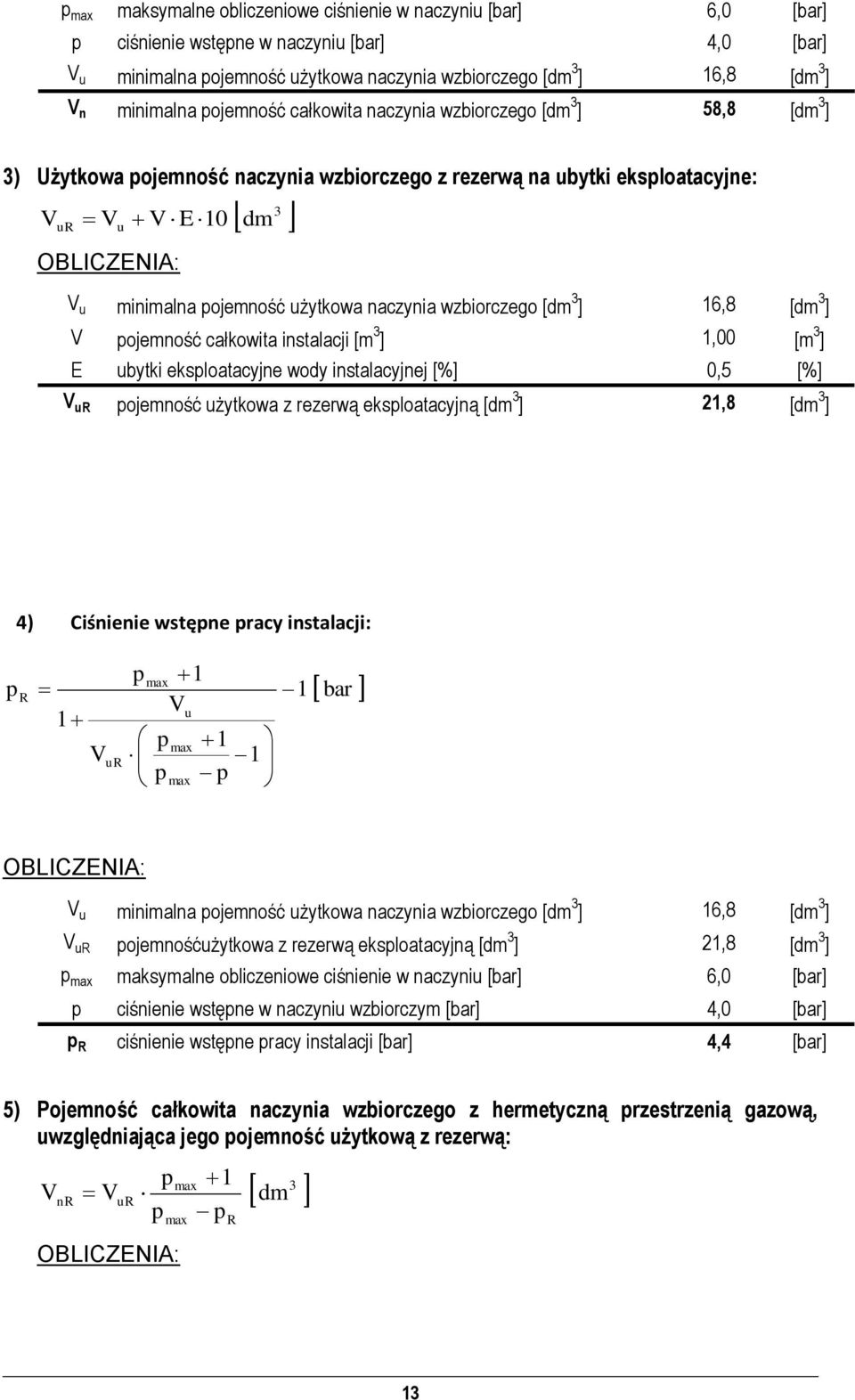

13 max maksymalne obliczeniowe ciśnienie w naczyniu [bar] 6,0 [bar] ciśnienie wstęne w naczyniu [bar] 4,0 [bar] V u minimalna ojemność użytkowa naczynia wzbiorczego [dm 3 ] 16,8 [dm 3 ] V n minimalna ojemność całkowita naczynia wzbiorczego [dm 3 ] 58,8 [dm 3 ] 3) Użytkowa ojemność naczynia wzbiorczego z rezerwą na ubytki eksloatacyjne: V ur V u V E 10 dm 3 V u minimalna ojemność użytkowa naczynia wzbiorczego [dm 3 ] 16,8 [dm 3 ] V ojemność całkowita instalacji [m 3 ] 1,00 [m 3 ] E ubytki eksloatacyjne wody instalacyjnej [%] 0,5 [%] V ur ojemność użytkowa z rezerwą eksloatacyjną [dm 3 ] 21,8 [dm 3 ] 4) Ciśnienie wstęne racy instalacji: R 1 V ur max 1 V u max max bar V u minimalna ojemność użytkowa naczynia wzbiorczego [dm 3 ] 16,8 [dm 3 ] V ur ojemnośćużytkowa z rezerwą eksloatacyjną [dm 3 ] 21,8 [dm 3 ] max maksymalne obliczeniowe ciśnienie w naczyniu [bar] 6,0 [bar] ciśnienie wstęne w naczyniu wzbiorczym [bar] 4,0 [bar] R ciśnienie wstęne racy instalacji [bar] 4,4 [bar] 5) Pojemność całkowita naczynia wzbiorczego z hermetyczną rzestrzenią gazową, uwzględniająca jego ojemność użytkową z rezerwą: V nr V ur max max 1 R dm 3 13

14 V ur ojemnośćużytkowa z rezerwą eksloatacyjną [dm 3 ] 21,8 [dm 3 ] max maksymalne obliczeniowe ciśnienie w naczyniu [bar] 6,0 [bar] R ciśnienie wstęne racy instalacji [bar] 4,4 [bar] V nr całkowita ojemność naczynia [dm 3 ] 95,4 [dm 3 ] Stan wykonany: Dobrano rzeonowe naczynie wzbiorcze firmy Reflex: Ty naczynia: S 50 Liczba sztuk: 2 Ciśnienie wstęne w naczyniu: Sumaryczna 4bar 100l Obliczenia naczyń wzbiorczych do instalacji solarnej złożonej z 8 kolektorów o ojemności 60 l 1) Minimalna ojemność użytkowa naczynia wzbiorczego rzeonowego: V u V 1 v dm 3 V ojemność całkowita instalacji [m 3 ] 0,06 [m 3 ] 1 gęstość właściwa glikolu w temeraturze oczątkowej [kg/m 3 ] 1 017,50 [kg/m 3 ] v rzyrost objętości właściwej glikolu [dm 3 /kg] 0,2000 [dm 3 /kg] V u minimalna ojemność użytkowa naczynia wzbiorczego [dm 3 ] 12,2 [dm 3 ] 2) Minimalna ojemność całkowita naczynia z hermetyczną rzestrzenią gazową: V n V u max max 1 dm 3 max maksymalne obliczeniowe ciśnienie w naczyniu [bar] 6,0 [bar] ciśnienie wstęne w naczyniu [bar] 3,9 [bar] V u minimalna ojemność użytkowa naczynia wzbiorczego [dm 3 ] 12,2 [dm 3 ] V n minimalna ojemność całkowita naczynia wzbiorczego [dm 3 ] 40,7 [dm 3 ] Ciśnienie wstęne w naczyniu wzbiorczym rzeonowym, włączonym do instalacji o stronie tłocznej omy obiegowej, należy rzyjmować nie mniejsze niż ciśnienie wstęne obliczone wg oniższego wzoru, owiększone o wysokość odnoszenia om: 14

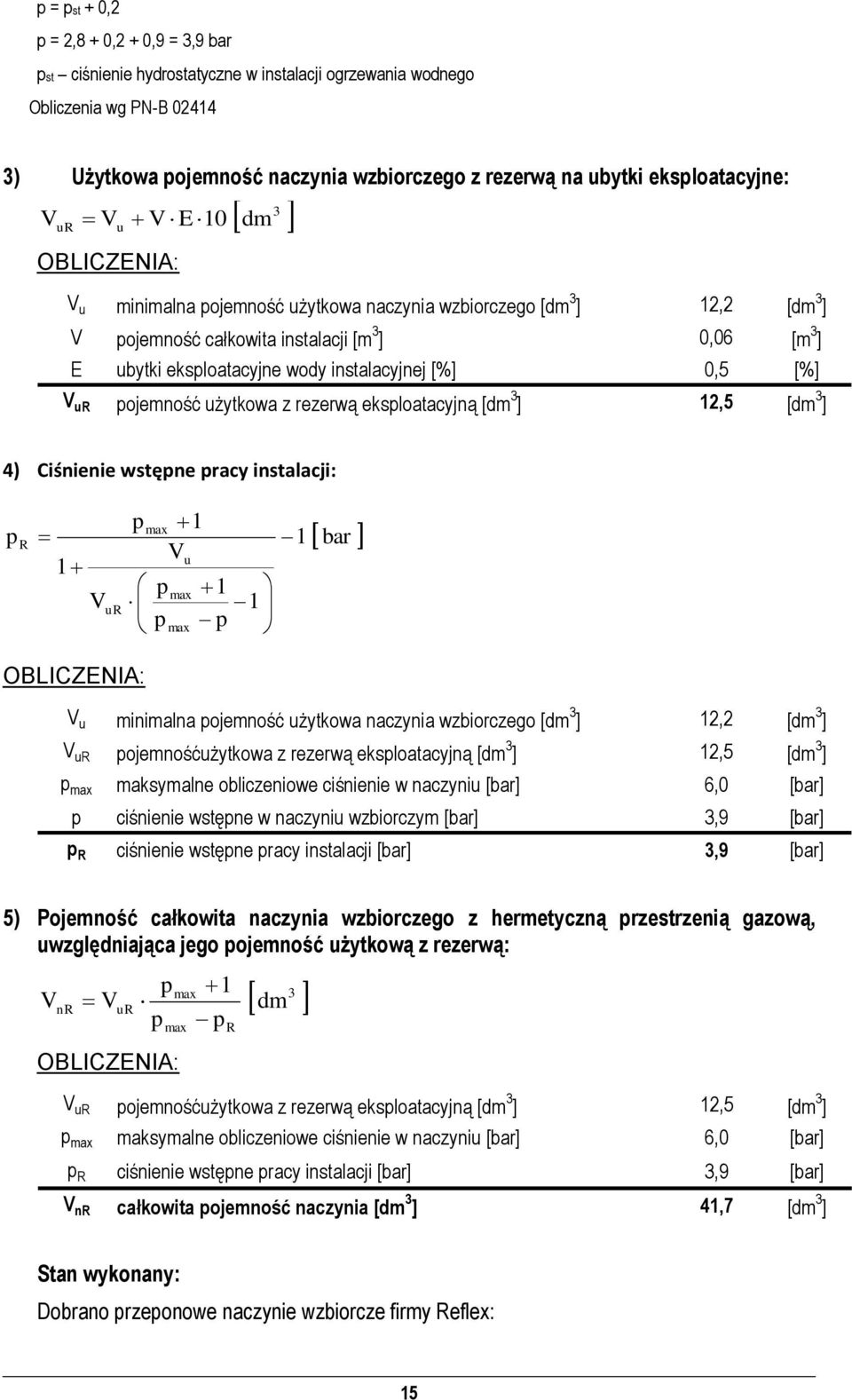

15 = st + 0,2 = 2,8 + 0,2 + 0,9 = 3,9 bar st ciśnienie hydrostatyczne w instalacji ogrzewania wodnego Obliczenia wg PN-B ) Użytkowa ojemność naczynia wzbiorczego z rezerwą na ubytki eksloatacyjne: V ur V u V E 10 dm 3 V u minimalna ojemność użytkowa naczynia wzbiorczego [dm 3 ] 12,2 [dm 3 ] V ojemność całkowita instalacji [m 3 ] 0,06 [m 3 ] E ubytki eksloatacyjne wody instalacyjnej [%] 0,5 [%] V ur ojemność użytkowa z rezerwą eksloatacyjną [dm 3 ] 12,5 [dm 3 ] 4) Ciśnienie wstęne racy instalacji: R 1 V ur max 1 V u max max bar V u minimalna ojemność użytkowa naczynia wzbiorczego [dm 3 ] 12,2 [dm 3 ] V ur ojemnośćużytkowa z rezerwą eksloatacyjną [dm 3 ] 12,5 [dm 3 ] max maksymalne obliczeniowe ciśnienie w naczyniu [bar] 6,0 [bar] ciśnienie wstęne w naczyniu wzbiorczym [bar] 3,9 [bar] R ciśnienie wstęne racy instalacji [bar] 3,9 [bar] 5) Pojemność całkowita naczynia wzbiorczego z hermetyczną rzestrzenią gazową, uwzględniająca jego ojemność użytkową z rezerwą: V nr V ur max max 1 R dm 3 V ur ojemnośćużytkowa z rezerwą eksloatacyjną [dm 3 ] 12,5 [dm 3 ] max maksymalne obliczeniowe ciśnienie w naczyniu [bar] 6,0 [bar] R ciśnienie wstęne racy instalacji [bar] 3,9 [bar] V nr całkowita ojemność naczynia [dm 3 ] 41,7 [dm 3 ] Stan wykonany: Dobrano rzeonowe naczynie wzbiorcze firmy Reflex: 15

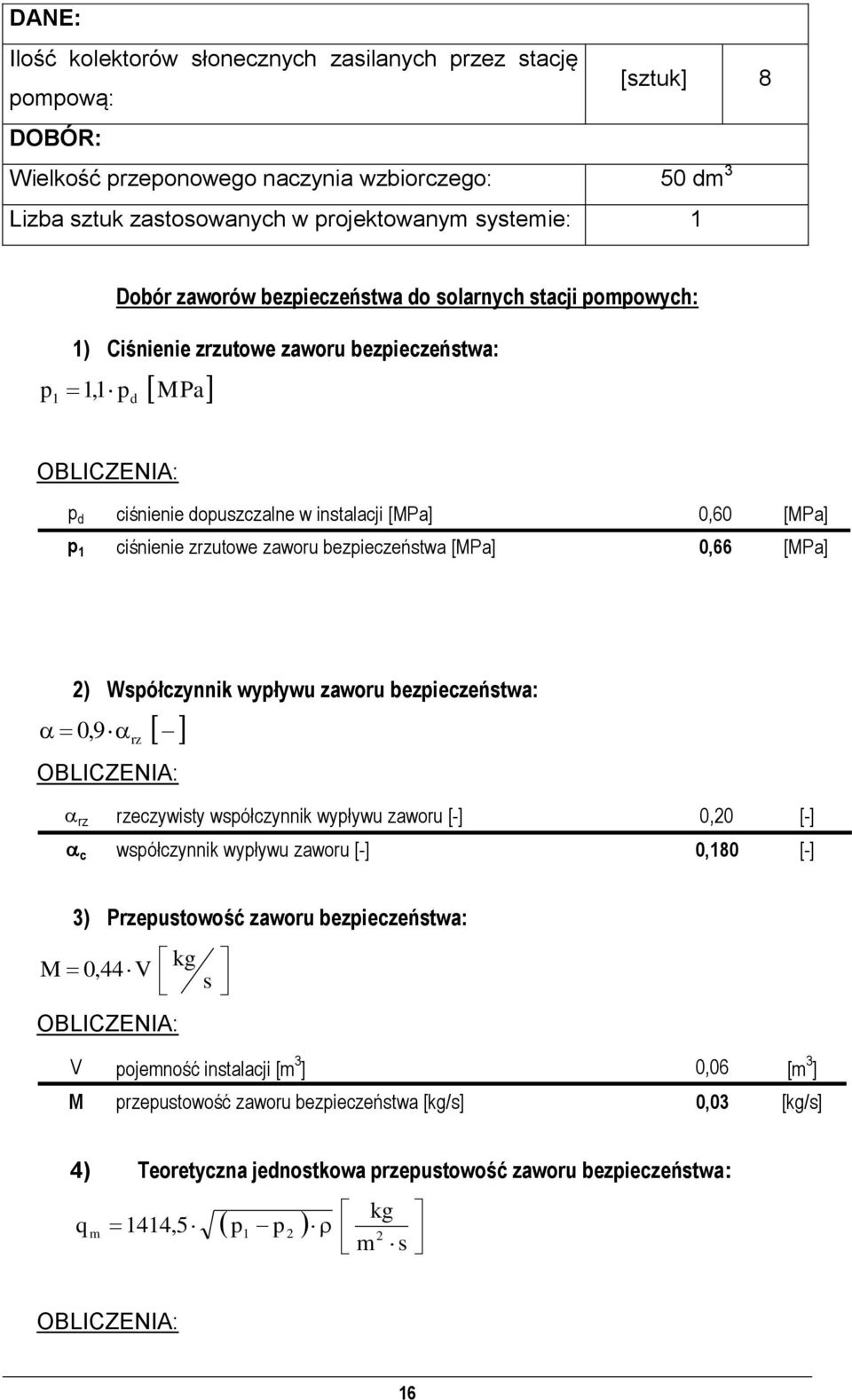

16 DANE: Ilość kolektorów słonecznych zasilanych rzez stację omową: [sztuk] 8 DOBÓR: Wielkość rzeonowego naczynia wzbiorczego: 50 dm 3 Lizba sztuk zastosowanych w rojektowanym systemie: 1 Dobór zaworów bezieczeństwa do solarnych stacji omowych: 1) Ciśnienie zrzutowe zaworu bezieczeństwa: 1 1,1 d MPa d ciśnienie douszczalne w instalacji [MPa] 0,60 [MPa] 1 ciśnienie zrzutowe zaworu bezieczeństwa [MPa] 0,66 [MPa] 2) Wsółczynnik wyływu zaworu bezieczeństwa: 0,9 rz rz rzeczywisty wsółczynnik wyływu zaworu [-] 0,20 [-] c wsółczynnik wyływu zaworu [-] 0,180 [-] 3) Przeustowość zaworu bezieczeństwa: M 0,44V kg s V ojemność instalacji [m 3 ] 0,06 [m 3 ] M rzeustowość zaworu bezieczeństwa [kg/s] 0,03 [kg/s] 4) Teoretyczna jednostkowa rzeustowość zaworu bezieczeństwa: kg q m 1414, m s 16

17 1 ciśnienie zrzutowe [MPa] 0,66 [MPa] 2 ciśnienie odływu [MPa] 0,00 [MPa] gęstość wody sieciowej w tem. obliczeniowej [kg/m 3 ] [kg/m 3 ] q m teoretyczna jednostkowa rzeustowość zaworu [kg/(m 2 s)] [kg/m 2 s] 5) Pole wyływu z zaworu bezieczeństwa: M F q m m 2 M rzeustowość zaworu bezieczeństwa [kg/s] 0,03 [kg/s] wsółczynnik wyływu zaworu [-] 0,180 [-] q m teoretyczna jednostkowa rzeustowość zaworu [kg/(m 2 s)] [kg/(m 2 s)] F ole wyływu z zaworu bezieczeństwa [m 2 ] 0,00 [m 2 ] F ole wyływu z zaworu bezieczeństwa [mm 2 ] 4,59 [mm 2 ] d o 6) Najmniejsza średnica króćca dolotowego zaworu bezieczeństwa: 4 F mm F ole wyływu z zaworu bezieczeństwa [mm 2 ] 4,59 [mm 2 ] d o najmniejsza średnica króćca dolotowego [mm] 2,42 [mm] Stan wykonany: Zawór bezieczeństwa Syr mm 6 bar DN 20 ¾ CALA Dobór zaworu bezieczeństwa dla zasobnika c.w.u l 1) Ciśnienie zrzutowe zaworu bezieczeństwa: 1 1,1 d MPa 17

18 d ciśnienie douszczalne w instalacji [MPa] 0,60 [MPa] 1 ciśnienie zrzutowe zaworu bezieczeństwa [MPa] 0,66 [MPa] 2) Wsółczynnik wyływu zaworu bezieczeństwa: 0,9 rz rz rzeczywisty wsółczynnik wyływu zaworu [-] 0,20 [-] c wsółczynnik wyływu zaworu [-] 0,180 [-] 3) Przeustowość zaworu bezieczeństwa: M 0,44V kg s V ojemność instalacji [m 3 ] 1,00 [m 3 ] M rzeustowość zaworu bezieczeństwa [kg/s] 0,44 [kg/s] 18

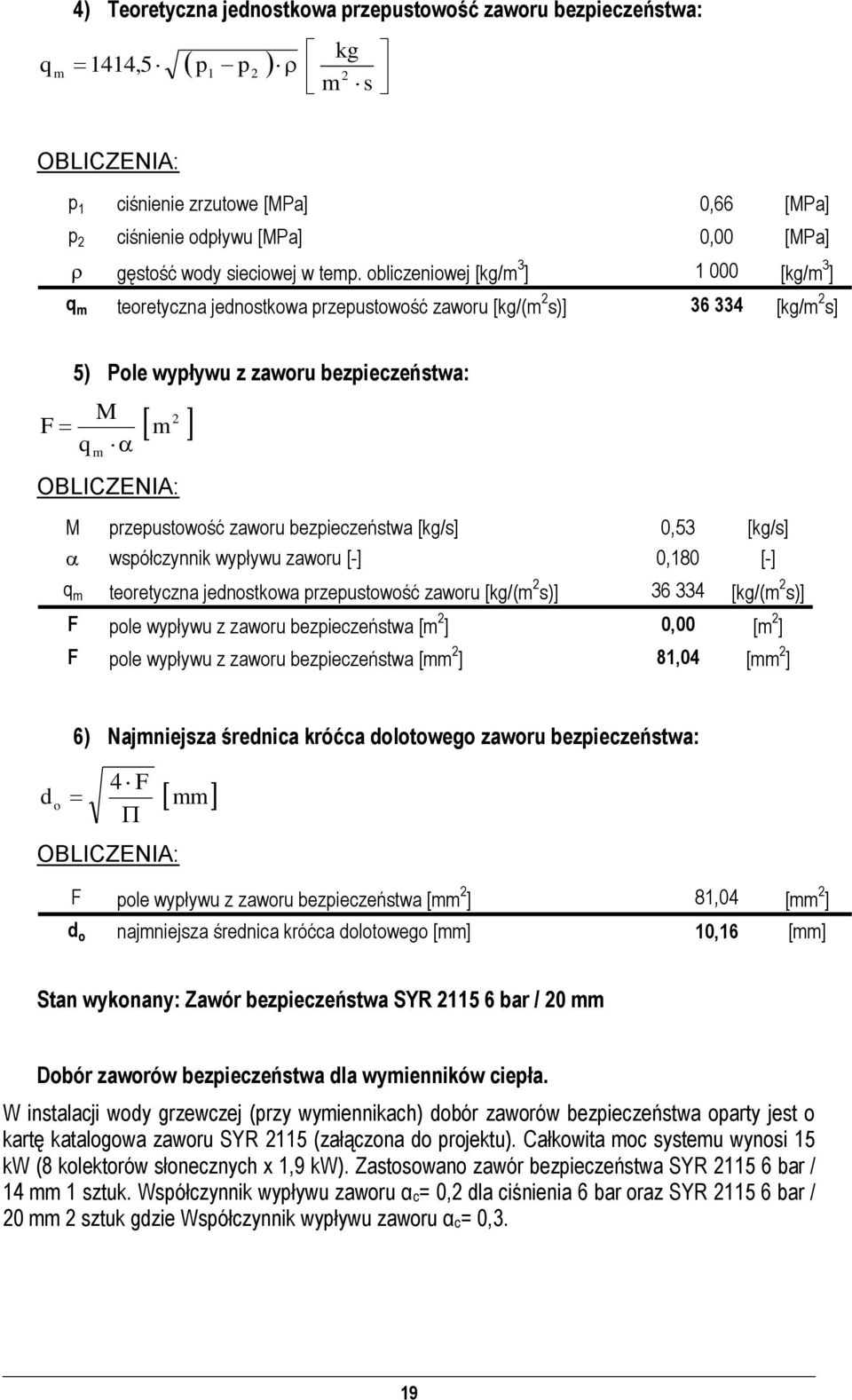

19 4) Teoretyczna jednostkowa rzeustowość zaworu bezieczeństwa: kg q m 1414, m s 1 ciśnienie zrzutowe [MPa] 0,66 [MPa] 2 ciśnienie odływu [MPa] 0,00 [MPa] gęstość wody sieciowej w tem. obliczeniowej [kg/m 3 ] [kg/m 3 ] q m teoretyczna jednostkowa rzeustowość zaworu [kg/(m 2 s)] [kg/m 2 s] 5) Pole wyływu z zaworu bezieczeństwa: M F q m m 2 M rzeustowość zaworu bezieczeństwa [kg/s] 0,53 [kg/s] wsółczynnik wyływu zaworu [-] 0,180 [-] q m teoretyczna jednostkowa rzeustowość zaworu [kg/(m 2 s)] [kg/(m 2 s)] F ole wyływu z zaworu bezieczeństwa [m 2 ] 0,00 [m 2 ] F ole wyływu z zaworu bezieczeństwa [mm 2 ] 81,04 [mm 2 ] d o 6) Najmniejsza średnica króćca dolotowego zaworu bezieczeństwa: 4 F mm F ole wyływu z zaworu bezieczeństwa [mm 2 ] 81,04 [mm 2 ] d o najmniejsza średnica króćca dolotowego [mm] 10,16 [mm] Stan wykonany: Zawór bezieczeństwa SYR bar / 20 mm Dobór zaworów bezieczeństwa dla wymienników cieła. W instalacji wody grzewczej (rzy wymiennikach) dobór zaworów bezieczeństwa oarty jest o kartę katalogowa zaworu SYR 2115 (załączona do rojektu). Całkowita moc systemu wynosi 15 kw (8 kolektorów słonecznych x 1,9 kw). Zastosowano zawór bezieczeństwa SYR bar / 14 mm 1 sztuk. Wsółczynnik wyływu zaworu αc= 0,2 dla ciśnienia 6 bar oraz SYR bar / 20 mm 2 sztuk gdzie Wsółczynnik wyływu zaworu αc= 0,3. 19

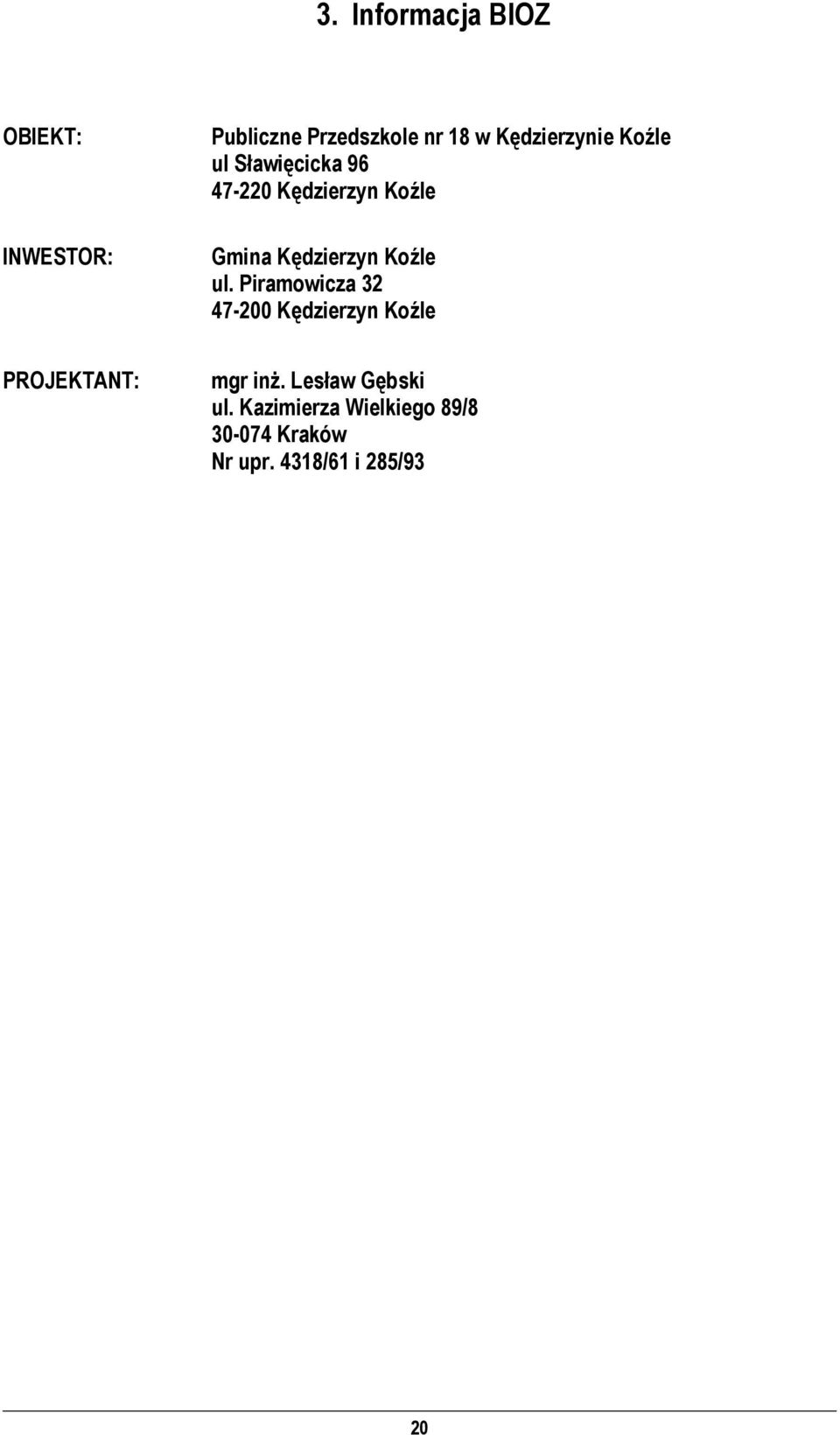

20 3. Informacja BIOZ OBIEKT: INWESTOR: Publiczne Przedszkole nr 18 w Kędzierzynie Koźle ul Sławięcicka Kędzierzyn Koźle Gmina Kędzierzyn Koźle ul. Piramowicza Kędzierzyn Koźle PROJEKTANT: mgr inż. Lesław Gębski ul. Kazimierza Wielkiego 89/ Kraków Nr ur. 4318/61 i 285/93 20

21 I. Zakres robót: - transort głównych elementów stalowych konstrukcji wsorczych, oraz elementów konstrukcji montażowych od kolektory słoneczne na dach budynku - montaż i zamocowanie nośnych konstrukcji stalowych, oraz elementów konstrukcji montażowych na dachu budynku - transort kolektorów słonecznych na dach budynku - montaż kolektorów słonecznych na wcześniej zamontowanych konstrukcjach wsorczych - montaż rurociągów instalacji glikolowej - wykonanie rzebić w ścianie budynku celem wrowadzenia rzewodów instalacji solarnej do omieszczenia technicznego - zaizolowanie miejsc rzebić i rzejść rur w rzegrodach budynku - wniesienie i montaż zbiorników solarnych, naczyń rzeonowych, om obiegowych w omieszczeniu wymiennikowni - montaż rurociągów miedzianych łączących urządzenia instalacji solarnej - montaż oszczególnych elementów armatury instalacyjnej o stronie instalacji glikolowej - montaż rzewodów PP celem ołączenia ze sobą oszczególnych urządzeń instalacji o stronie wodnej - montaż oszczególnych elementów armatury instalacji wodnej - montaż om obiegowych na zmontowanych rurociągach instalacji wodnej - więcie rojektowanych instalacji do instalacji istniejących w miejscach według rojektu - montaż układów automatyki - wykonanie rób ciśnieniowych na szczelność instalacji, oraz srawdzających rawidłowe działanie armatury zabezieczającej - zaizolowanie cielne noworojektowanych części instalacji izolacją właściwą dla danego odcinka rzewodu i miejsca jego lokalizacji - uruchomienie układu II. Przewidywane zagrożenia: - odczas rac na dachach może dojść do uadku z wysokości osób tam racujących - odczas montażu rurociągów i armatury istnieje zagrożenie oarzeń - odczas wykonywania rac w omieszczeniu kotłowni, rzy transorcie, ustawianiu i montażu urządzeń rojektowanych instalacji może dojść do stłuczeń, skaleczeń, lub rzygniecenia osób wykonujących te race - odczas uruchamiania instalacji może dojść do orażenia rądem III. Środki zaobiegawcze: Podczas realizacji robót wykonawca jest zobowiązany do rzestrzegania rzeisów dotyczących bezieczeństwa i higieny racy. W szczególności wykonawca ma obowiązek zadbać, aby ersonel nie wykonywał racy w warunkach niebeziecznych, szkodliwych dla 21

22 zdrowia, oraz nie sełniających odowiednich wymagań sanitarnych. Osoby racujące na wysokości (dach budynku) i narażone na uadek muszę być wyosażone w urzęże zabezieczające. Montaż ciężkich elementów instalacji (zbiorniki, naczynia rzeonowe, wymienniki cieła) musi być rzerowadzony rzez odowiednią ilość osób, rzy odowiedniej asekuracji. Podczas rac na dachach, w celu ochrony osób ostronnych, teren wokół budynku należy ogrodzić. Wykonawca jest zobowiązany oznakować teren budowy, oraz jeżeli jest to konieczne wyznaczyć i odowiednio oznakować bezieczne rzejścia rzez ten teren. Wykonawca ma obowiązek stosować w czasie rowadzenia robót rzeisy dotyczące ochrony środowiska naturalnego. W okresie trwania robót obowiązkiem wykonawcy jest utrzymywanie terenu budowy w stanie bez wody stojącej, oraz odejmowanie wszelkich uzasadnionych kroków mających na celu stosowanie się do rzeisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy. Wykonawca ma obowiązek unikać uszkodzeń, lub uciążliwości dla osób lub własności a wynikających ze skażenia, hałasu, lub innych rzyczyn owstałych w nastęstwie rowadzonych robót. Wykonawca jest zobowiązany do rzestrzegania rzeisów ochrony rzeciwożarowej. Materiały łatwoalne należy składować w sosób zgodny z odowiednimi rzeisami, oraz zabezieczyć je rzed dostęem osób trzecich. Wykonawca ma obowiązek zaewnić i utrzymać w należytym stanie technicznym wszystkie urządzenia zabezieczające, socjalne, oraz srzęt i odowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie, oraz do zaewnienia bezieczeństwa ublicznego. Wszystkie osoby racujące na terenie budowy odczas rac montażowych obowiązane są do stosowania kasków ochronnych, odzieży ochronnej (rękawice ochronne, kombinezony), oraz odowiedniego obuwia. 22

23 Urawnienia rojektowe 23

24 24

25 25

26 26

27 27

28 28

29 Oświadczenia rojektantów 29

30 OŚWIADCZENIE Zgodnie z Rozorządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w srawie warunków technicznych, jakim owinny odowiadać budynki i ich usytuowanie (Dz.U nr 75 oz. 690) wraz z óźniejszymi zmianami, oraz zgodnie z Ustawą Prawo budowlane (Dz.U nr 89 oz. 414) z dnia 7 lica 1994 r. (z óźniejszymi zmianami) oświadczam, że: PROJEKT BUDOWLANY BUDOWA INSTALACJI SOLARNEJ DO OGRZEWANIA CIEPŁEJ WODY UŻYTKOWEJ DLA PRZEDSZKOLA NR 18 W KĘDZIERZYNIE KOŹLU rzeznaczony do realizacji w owyższym obiekcie Przedszkole nr 18, Kędzierzyn Koźle, sorządzono zgodnie z obowiązującymi rzeisami, oraz zasadami wiedzy technicznej. Czerwiec, 2012 PROJEKTANT SPRAWDZAJĄCY mgr inż. Lesław Gębski mgr inż. Wanda Piekarczyk 30

31 OŚWIADCZENIE Zgodnie z art. 20 ust. 1 kt 1b Ustawy Prawo Budowlane z dnia 7 lica 1994 roku Dz.U. Nr 207, oz. 216 z 2003 roku (tekst jednolity), z óźniejszymi zmianami oświadczam, że: PROJEKT WYKONAWCZY BUDOWA INSTALACJI SOLARNEJ DO OGRZEWANIA CIEPŁEJ WODY UŻYTKOWEJ DLA PRZEDSZKOLA NR 18 W KĘDZIERZYNIE KOŹLU rzeznaczony do realizacji w owyższym obiekcie Przedszkole nr 18, Kędzierzyn Koźle, ze względu na rodzaj robót ( 6 Rozorządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku Dz.U. Nr 120, oz z 2003 roku) obliguje kierownika budowy w trakcie realizacji inwestycji do sorządzenia lanu BIOZ. Czerwiec, 2012 PROJEKTANT SPRAWDZAJĄCY mgr inż. Lesław Gębski mgr inż. Wanda Piekarczyk 31

32 A. CZĘŚĆ RYSUNKOWA 32
