30RB Wytwornice wody lodowej chłodzone powietrzem ze zintegrowanym modułem hydraulicznym. Nominalna wydajność chłodnicza kw

Transkrypt

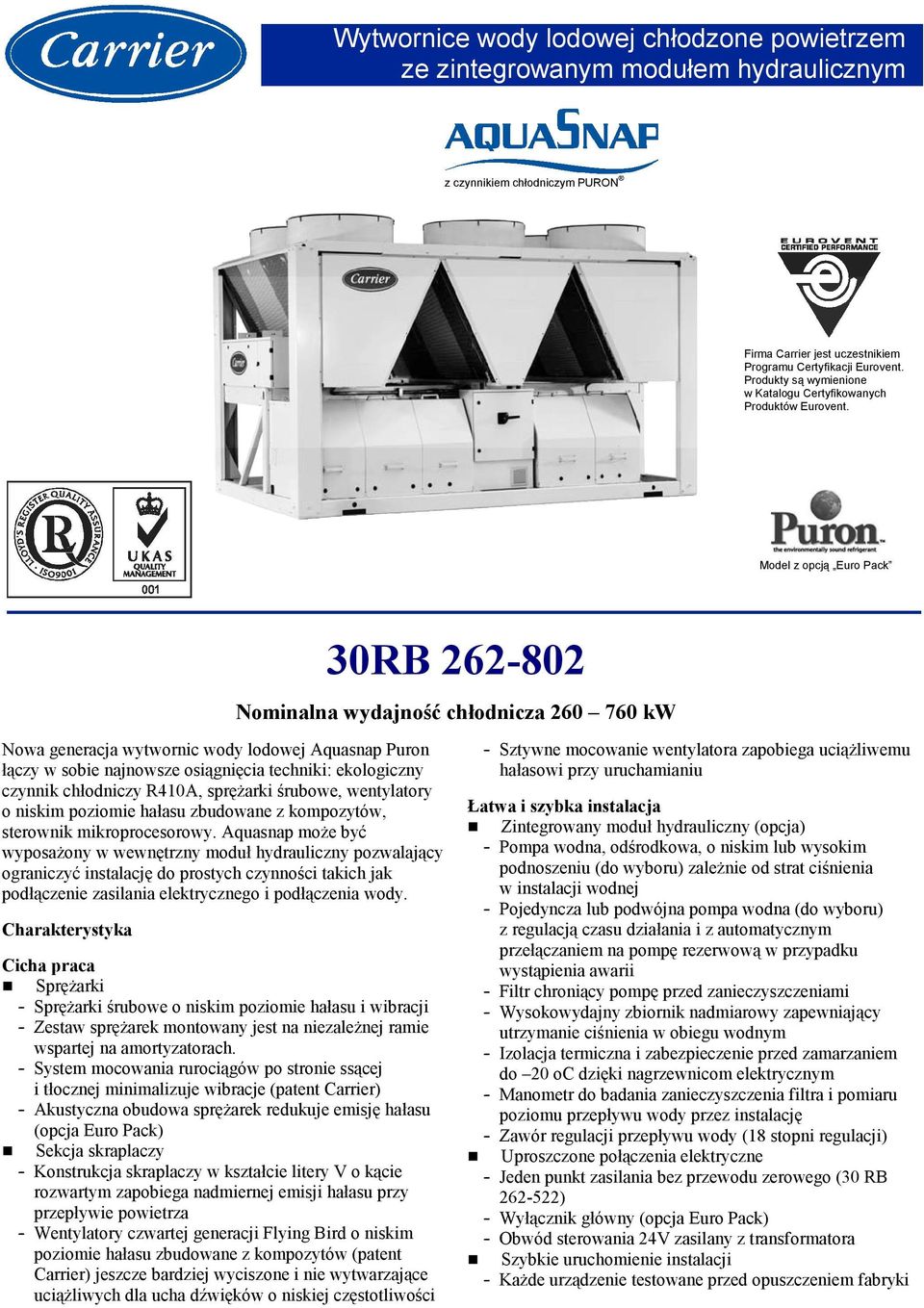

1 Wytwornice wody lodowej chłodzone powietrzem ze zintegrowanym modułem hydraulicznym z czynnikiem chłodniczym PURON Firma Carrier jest uczestnikiem Programu Certyfikacji Eurovent. Produkty są wymienione w Katalogu Certyfikowanych Produktów Eurovent. Model z opcją Euro Pack Nominalna wydajność chłodnicza kw Nowa generacja wytwornic wody lodowej Aquasnap Puron łączy w sobie najnowsze osiągnięcia techniki: ekologiczny czynnik chłodniczy R410A, spręŝarki śrubowe, wentylatory o niskim poziomie hałasu zbudowane z kompozytów, sterownik mikroprocesorowy. Aquasnap moŝe być wyposaŝony w wewnętrzny moduł hydrauliczny pozwalający ograniczyć instalację do prostych czynności takich jak podłączenie zasilania elektrycznego i podłączenia wody. Charakterystyka Cicha praca SpręŜarki SpręŜarki śrubowe o niskim poziomie hałasu i wibracji Zestaw spręŝarek montowany jest na niezaleŝnej ramie wspartej na amortyzatorach. System mocowania rurociągów po stronie ssącej i tłocznej minimalizuje wibracje (patent Carrier) Akustyczna obudowa spręŝarek redukuje emisję hałasu (opcja Euro Pack) Sekcja skraplaczy Konstrukcja skraplaczy w kształcie litery V o kącie rozwartym zapobiega nadmiernej emisji hałasu przy przepływie powietrza Wentylatory czwartej generacji Flying Bird o niskim poziomie hałasu zbudowane z kompozytów (patent Carrier) jeszcze bardziej wyciszone i nie wytwarzające uciąŝliwych dla ucha dźwięków o niskiej częstotliwości Sztywne mocowanie wentylatora zapobiega uciąŝliwemu hałasowi przy uruchamianiu Łatwa i szybka instalacja Zintegrowany moduł hydrauliczny (opcja) Pompa wodna, odśrodkowa, o niskim lub wysokim podnoszeniu (do wyboru) zaleŝnie od strat ciśnienia w instalacji wodnej Pojedyncza lub podwójna pompa wodna (do wyboru) z regulacją czasu działania i z automatycznym przełączaniem na pompę rezerwową w przypadku wystąpienia awarii Filtr chroniący pompę przed zanieczyszczeniami Wysokowydajny zbiornik nadmiarowy zapewniający utrzymanie ciśnienia w obiegu wodnym Izolacja termiczna i zabezpieczenie przed zamarzaniem do 20 oc dzięki nagrzewnicom elektrycznym Manometr do badania zanieczyszczenia filtra i pomiaru poziomu przepływu wody przez instalację Zawór regulacji przepływu wody (18 stopni regulacji) Uproszczone połączenia elektryczne Jeden punkt zasilania bez przewodu zerowego (30 RB ) Wyłącznik główny (opcja Euro Pack) Obwód sterowania 24V zasilany z transformatora Szybkie uruchomienie instalacji KaŜde urządzenie testowane przed opuszczeniem fabryki

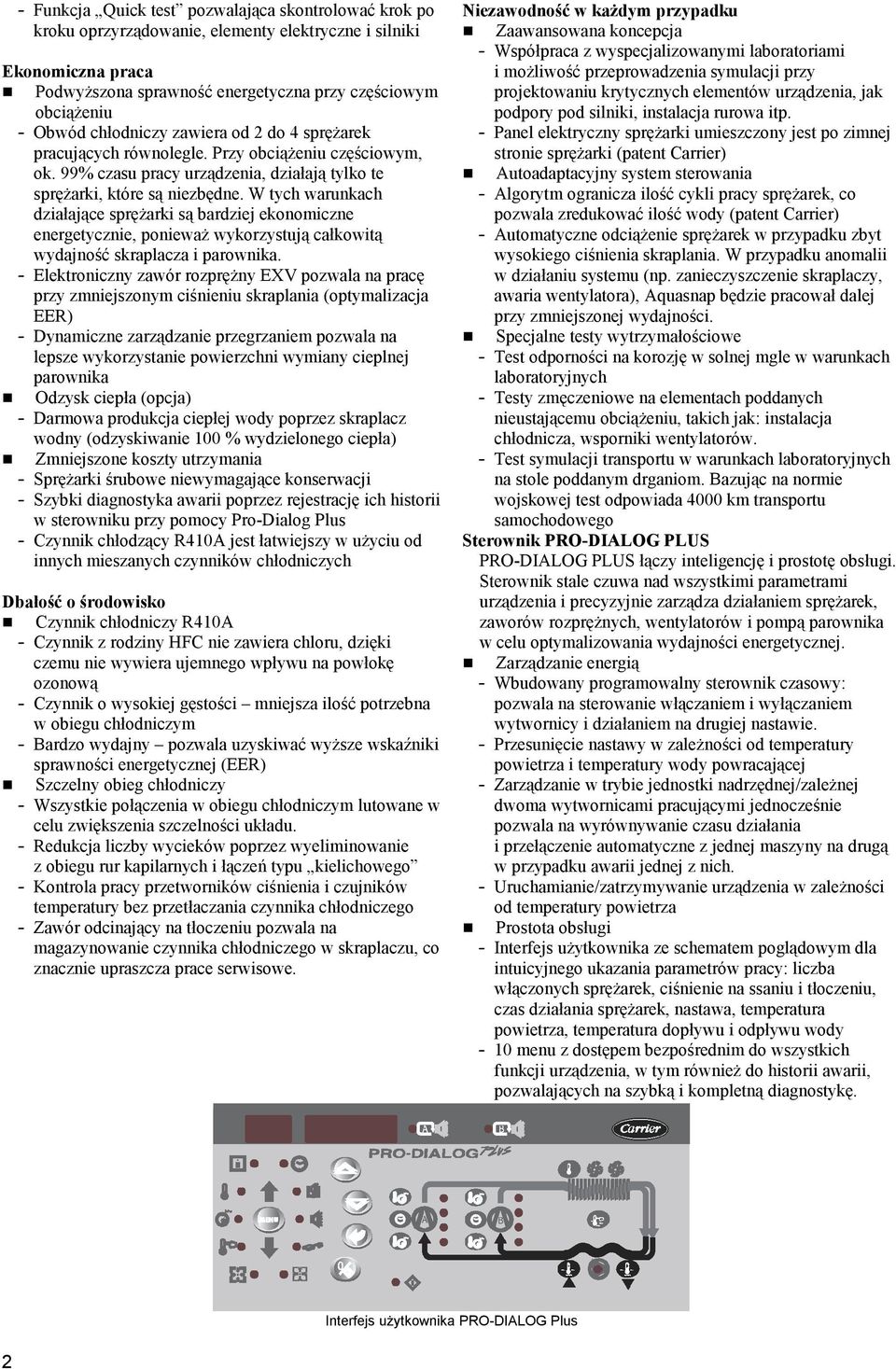

2 Funkcja Quick test pozwalająca skontrolować krok po kroku oprzyrządowanie, elementy elektryczne i silniki Ekonomiczna praca PodwyŜszona sprawność energetyczna przy częściowym obciąŝeniu Obwód chłodniczy zawiera od 2 do 4 spręŝarek pracujących równolegle. Przy obciąŝeniu częściowym, ok. 99% czasu pracy urządzenia, działają tylko te spręŝarki, które są niezbędne. W tych warunkach działające spręŝarki są bardziej ekonomiczne energetycznie, poniewaŝ wykorzystują całkowitą wydajność skraplacza i parownika. Elektroniczny zawór rozpręŝny EXV pozwala na pracę przy zmniejszonym ciśnieniu skraplania (optymalizacja EER) Dynamiczne zarządzanie przegrzaniem pozwala na lepsze wykorzystanie powierzchni wymiany cieplnej parownika Odzysk ciepła (opcja) Darmowa produkcja ciepłej wody poprzez skraplacz wodny (odzyskiwanie 100 % wydzielonego ciepła) Zmniejszone koszty utrzymania SpręŜarki śrubowe niewymagające konserwacji Szybki diagnostyka awarii poprzez rejestrację ich historii w sterowniku przy pomocy Pro-Dialog Plus Czynnik chłodzący R410A jest łatwiejszy w uŝyciu od innych mieszanych czynników chłodniczych Dbałość o środowisko Czynnik chłodniczy R410A Czynnik z rodziny HFC nie zawiera chloru, dzięki czemu nie wywiera ujemnego wpływu na powłokę ozonową Czynnik o wysokiej gęstości mniejsza ilość potrzebna w obiegu chłodniczym Bardzo wydajny pozwala uzyskiwać wyŝsze wskaźniki sprawności energetycznej (EER) Szczelny obieg chłodniczy Wszystkie połączenia w obiegu chłodniczym lutowane w celu zwiększenia szczelności układu. Redukcja liczby wycieków poprzez wyeliminowanie z obiegu rur kapilarnych i łączeń typu kielichowego Kontrola pracy przetworników ciśnienia i czujników temperatury bez przetłaczania czynnika chłodniczego Zawór odcinający na tłoczeniu pozwala na magazynowanie czynnika chłodniczego w skraplaczu, co znacznie upraszcza prace serwisowe. Niezawodność w kaŝdym przypadku Zaawansowana koncepcja Współpraca z wyspecjalizowanymi laboratoriami i moŝliwość przeprowadzenia symulacji przy projektowaniu krytycznych elementów urządzenia, jak podpory pod silniki, instalacja rurowa itp. Panel elektryczny spręŝarki umieszczony jest po zimnej stronie spręŝarki (patent Carrier) Autoadaptacyjny system sterowania Algorytm ogranicza ilość cykli pracy spręŝarek, co pozwala zredukować ilość wody (patent Carrier) Automatyczne odciąŝenie spręŝarek w przypadku zbyt wysokiego ciśnienia skraplania. W przypadku anomalii w działaniu systemu (np. zanieczyszczenie skraplaczy, awaria wentylatora), Aquasnap będzie pracował dalej przy zmniejszonej wydajności. Specjalne testy wytrzymałościowe Test odporności na korozję w solnej mgle w warunkach laboratoryjnych Testy zmęczeniowe na elementach poddanych nieustającemu obciąŝeniu, takich jak: instalacja chłodnicza, wsporniki wentylatorów. Test symulacji transportu w warunkach laboratoryjnych na stole poddanym drganiom. Bazując na normie wojskowej test odpowiada 4000 km transportu samochodowego Sterownik PRO-DIALOG PLUS PRO-DIALOG PLUS łączy inteligencję i prostotę obsługi. Sterownik stale czuwa nad wszystkimi parametrami urządzenia i precyzyjnie zarządza działaniem spręŝarek, zaworów rozpręŝnych, wentylatorów i pompą parownika w celu optymalizowania wydajności energetycznej. Zarządzanie energią Wbudowany programowalny sterownik czasowy: pozwala na sterowanie włączaniem i wyłączaniem wytwornicy i działaniem na drugiej nastawie. Przesunięcie nastawy w zaleŝności od temperatury powietrza i temperatury wody powracającej Zarządzanie w trybie jednostki nadrzędnej/zaleŝnej dwoma wytwornicami pracującymi jednocześnie pozwala na wyrównywanie czasu działania i przełączenie automatyczne z jednej maszyny na drugą w przypadku awarii jednej z nich. Uruchamianie/zatrzymywanie urządzenia w zaleŝności od temperatury powietrza Prostota obsługi Interfejs uŝytkownika ze schematem poglądowym dla intuicyjnego ukazania parametrów pracy: liczba włączonych spręŝarek, ciśnienie na ssaniu i tłoczeniu, czas działania spręŝarek, nastawa, temperatura powietrza, temperatura dopływu i odpływu wody 10 menu z dostępem bezpośrednim do wszystkich funkcji urządzenia, w tym równieŝ do historii awarii, pozwalających na szybką i kompletną diagnostykę. Interfejs uŝytkownika PRO-DIALOG Plus 2

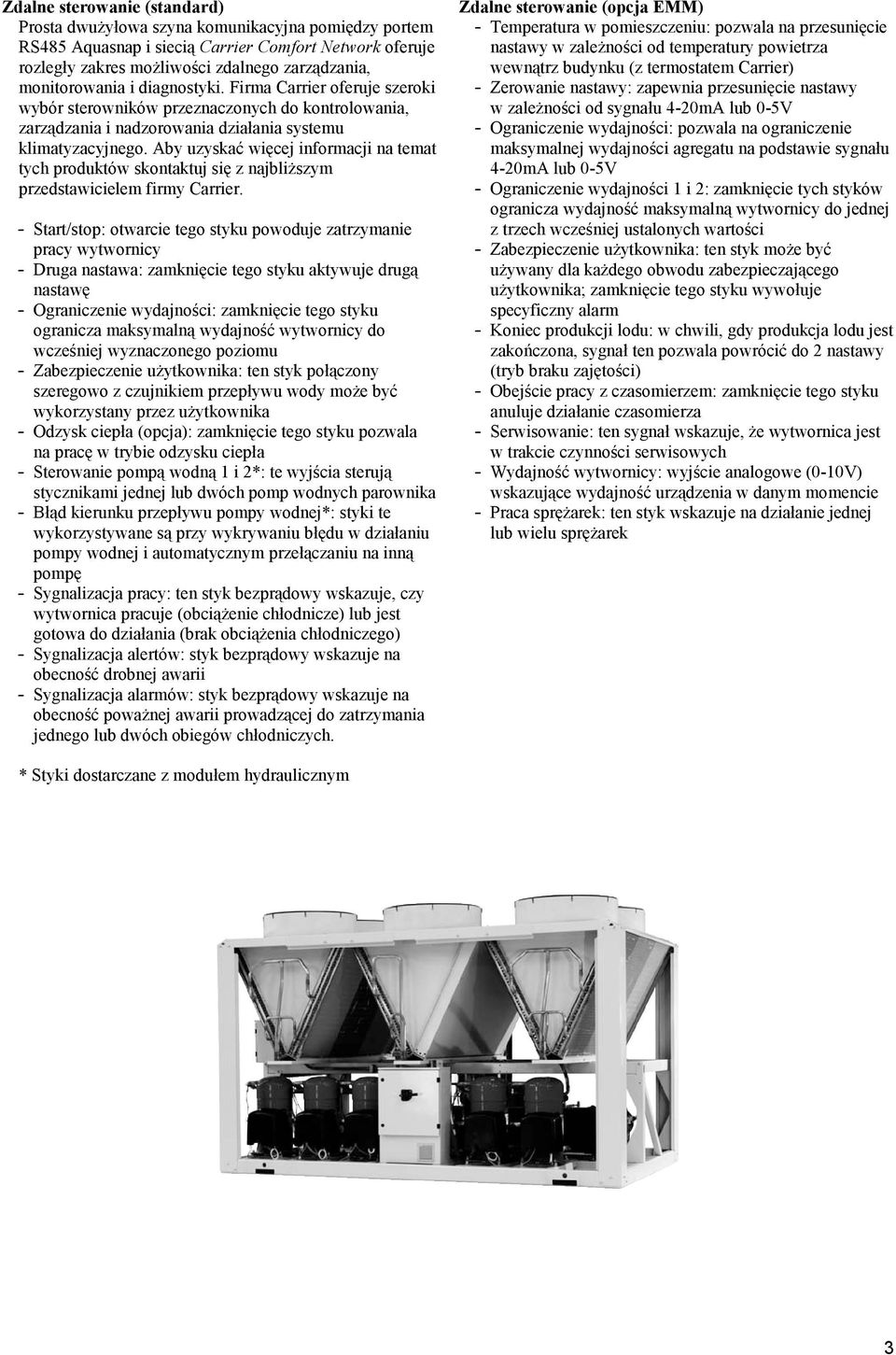

3 Zdalne sterowanie (standard) Prosta dwuŝyłowa szyna komunikacyjna pomiędzy portem RS485 Aquasnap i siecią Carrier Comfort Network oferuje rozległy zakres moŝliwości zdalnego zarządzania, monitorowania i diagnostyki. Firma Carrier oferuje szeroki wybór sterowników przeznaczonych do kontrolowania, zarządzania i nadzorowania działania systemu klimatyzacyjnego. Aby uzyskać więcej informacji na temat tych produktów skontaktuj się z najbliŝszym przedstawicielem firmy Carrier. Start/stop: otwarcie tego styku powoduje zatrzymanie pracy wytwornicy Druga nastawa: zamknięcie tego styku aktywuje drugą nastawę Ograniczenie wydajności: zamknięcie tego styku ogranicza maksymalną wydajność wytwornicy do wcześniej wyznaczonego poziomu Zabezpieczenie uŝytkownika: ten styk połączony szeregowo z czujnikiem przepływu wody moŝe być wykorzystany przez uŝytkownika Odzysk ciepła (opcja): zamknięcie tego styku pozwala na pracę w trybie odzysku ciepła Sterowanie pompą wodną 1 i 2*: te wyjścia sterują stycznikami jednej lub dwóch pomp wodnych parownika Błąd kierunku przepływu pompy wodnej*: styki te wykorzystywane są przy wykrywaniu błędu w działaniu pompy wodnej i automatycznym przełączaniu na inną pompę Sygnalizacja pracy: ten styk bezprądowy wskazuje, czy wytwornica pracuje (obciąŝenie chłodnicze) lub jest gotowa do działania (brak obciąŝenia chłodniczego) Sygnalizacja alertów: styk bezprądowy wskazuje na obecność drobnej awarii Sygnalizacja alarmów: styk bezprądowy wskazuje na obecność powaŝnej awarii prowadzącej do zatrzymania jednego lub dwóch obiegów chłodniczych. Zdalne sterowanie (opcja EMM) Temperatura w pomieszczeniu: pozwala na przesunięcie nastawy w zaleŝności od temperatury powietrza wewnątrz budynku (z termostatem Carrier) Zerowanie nastawy: zapewnia przesunięcie nastawy w zaleŝności od sygnału 4-20mA lub 0-5V Ograniczenie wydajności: pozwala na ograniczenie maksymalnej wydajności agregatu na podstawie sygnału 4-20mA lub 0-5V Ograniczenie wydajności 1 i 2: zamknięcie tych styków ogranicza wydajność maksymalną wytwornicy do jednej z trzech wcześniej ustalonych wartości Zabezpieczenie uŝytkownika: ten styk moŝe być uŝywany dla kaŝdego obwodu zabezpieczającego uŝytkownika; zamknięcie tego styku wywołuje specyficzny alarm Koniec produkcji lodu: w chwili, gdy produkcja lodu jest zakończona, sygnał ten pozwala powrócić do 2 nastawy (tryb braku zajętości) Obejście pracy z czasomierzem: zamknięcie tego styku anuluje działanie czasomierza Serwisowanie: ten sygnał wskazuje, Ŝe wytwornica jest w trakcie czynności serwisowych Wydajność wytwornicy: wyjście analogowe (0-10V) wskazujące wydajność urządzenia w danym momencie Praca spręŝarek: ten styk wskazuje na działanie jednej lub wielu spręŝarek * Styki dostarczane z modułem hydraulicznym 3

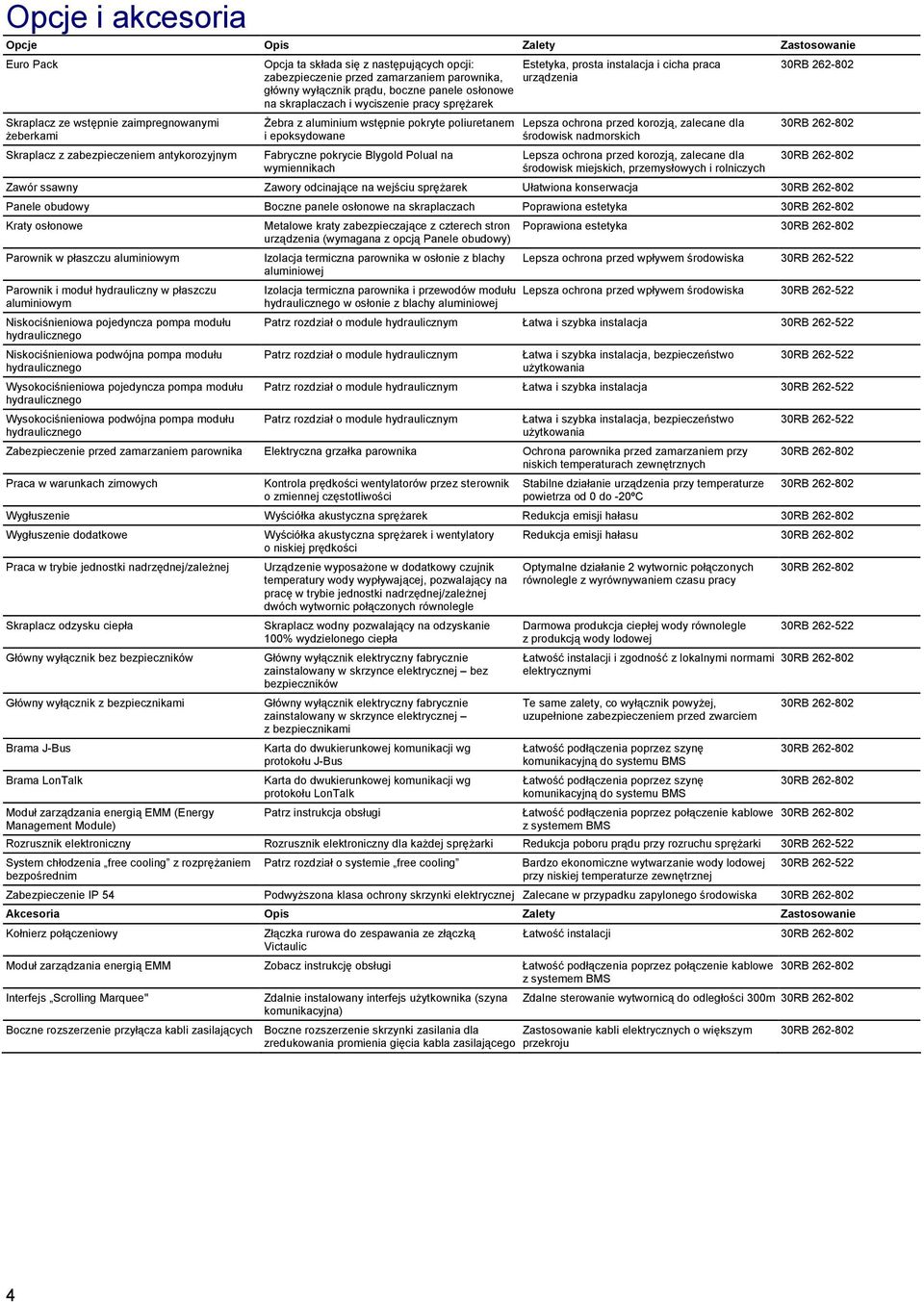

4 Opcje i akcesoria Opcje Opis Zalety Zastosowanie Euro Pack Skraplacz ze wstępnie zaimpregnowanymi Ŝeberkami Skraplacz z zabezpieczeniem antykorozyjnym Opcja ta składa się z następujących opcji: zabezpieczenie przed zamarzaniem parownika, główny wyłącznik prądu, boczne panele osłonowe na skraplaczach i wyciszenie pracy spręŝarek śebra z aluminium wstępnie pokryte poliuretanem i epoksydowane Fabryczne pokrycie Blygold Polual na wymiennikach Estetyka, prosta instalacja i cicha praca urządzenia Lepsza ochrona przed korozją, zalecane dla środowisk nadmorskich Lepsza ochrona przed korozją, zalecane dla środowisk miejskich, przemysłowych i rolniczych Zawór ssawny Zawory odcinające na wejściu spręŝarek Ułatwiona konserwacja Panele obudowy Boczne panele osłonowe na skraplaczach Poprawiona estetyka Kraty osłonowe Parownik w płaszczu aluminiowym Parownik i moduł hydrauliczny w płaszczu aluminiowym Niskociśnieniowa pojedyncza pompa modułu hydraulicznego Niskociśnieniowa podwójna pompa modułu hydraulicznego Wysokociśnieniowa pojedyncza pompa modułu hydraulicznego Wysokociśnieniowa podwójna pompa modułu hydraulicznego Metalowe kraty zabezpieczające z czterech stron urządzenia (wymagana z opcją Panele obudowy) Izolacja termiczna parownika w osłonie z blachy aluminiowej Izolacja termiczna parownika i przewodów modułu hydraulicznego w osłonie z blachy aluminiowej Poprawiona estetyka Lepsza ochrona przed wpływem środowiska 30RB Lepsza ochrona przed wpływem środowiska 30RB Patrz rozdział o module hydraulicznym Łatwa i szybka instalacja 30RB Patrz rozdział o module hydraulicznym Łatwa i szybka instalacja, bezpieczeństwo uŝytkowania 30RB Patrz rozdział o module hydraulicznym Łatwa i szybka instalacja 30RB Patrz rozdział o module hydraulicznym Łatwa i szybka instalacja, bezpieczeństwo uŝytkowania Zabezpieczenie przed zamarzaniem parownika Elektryczna grzałka parownika Ochrona parownika przed zamarzaniem przy niskich temperaturach zewnętrznych Praca w warunkach zimowych Kontrola prędkości wentylatorów przez sterownik o zmiennej częstotliwości Stabilne działanie urządzenia przy temperaturze powietrza od 0 do -20ºC 30RB Wygłuszenie Wyściółka akustyczna spręŝarek Redukcja emisji hałasu Wygłuszenie dodatkowe Praca w trybie jednostki nadrzędnej/zaleŝnej Skraplacz odzysku ciepła Główny wyłącznik bez bezpieczników Główny wyłącznik z bezpiecznikami Brama J-Bus Brama LonTalk Moduł zarządzania energią EMM (Energy Management Module) Wyściółka akustyczna spręŝarek i wentylatory o niskiej prędkości Urządzenie wyposaŝone w dodatkowy czujnik temperatury wody wypływającej, pozwalający na pracę w trybie jednostki nadrzędnej/zaleŝnej dwóch wytwornic połączonych równolegle Skraplacz wodny pozwalający na odzyskanie 100% wydzielonego ciepła Główny wyłącznik elektryczny fabrycznie zainstalowany w skrzynce elektrycznej bez bezpieczników Główny wyłącznik elektryczny fabrycznie zainstalowany w skrzynce elektrycznej z bezpiecznikami Karta do dwukierunkowej komunikacji wg protokołu J-Bus Karta do dwukierunkowej komunikacji wg protokołu LonTalk Patrz instrukcja obsługi Redukcja emisji hałasu Optymalne działanie 2 wytwornic połączonych równolegle z wyrównywaniem czasu pracy Darmowa produkcja ciepłej wody równolegle z produkcją wody lodowej Łatwość instalacji i zgodność z lokalnymi normami elektrycznymi Te same zalety, co wyłącznik powyŝej, uzupełnione zabezpieczeniem przed zwarciem Łatwość podłączenia poprzez szynę komunikacyjną do systemu BMS Łatwość podłączenia poprzez szynę komunikacyjną do systemu BMS Łatwość podłączenia poprzez połączenie kablowe z systemem BMS 30RB Rozrusznik elektroniczny Rozrusznik elektroniczny dla kaŝdej spręŝarki Redukcja poboru prądu przy rozruchu spręŝarki 30RB System chłodzenia free cooling z rozpręŝaniem bezpośrednim Patrz rozdział o systemie free cooling Bardzo ekonomiczne wytwarzanie wody lodowej przy niskiej temperaturze zewnętrznej 30RB Zabezpieczenie IP 54 PodwyŜszona klasa ochrony skrzynki elektrycznej Zalecane w przypadku zapylonego środowiska Akcesoria Opis Zalety Zastosowanie Kołnierz połączeniowy Złączka rurowa do zespawania ze złączką Victaulic Łatwość instalacji Moduł zarządzania energią EMM Zobacz instrukcję obsługi Łatwość podłączenia poprzez połączenie kablowe z systemem BMS Interfejs Scrolling Marquee" Zdalnie instalowany interfejs uŝytkownika (szyna komunikacyjna) Zdalne sterowanie wytwornicą do odległości 300m Boczne rozszerzenie przyłącza kabli zasilających Boczne rozszerzenie skrzynki zasilania dla Zastosowanie kabli elektrycznych o większym zredukowania promienia gięcia kabla zasilającego przekroju 4

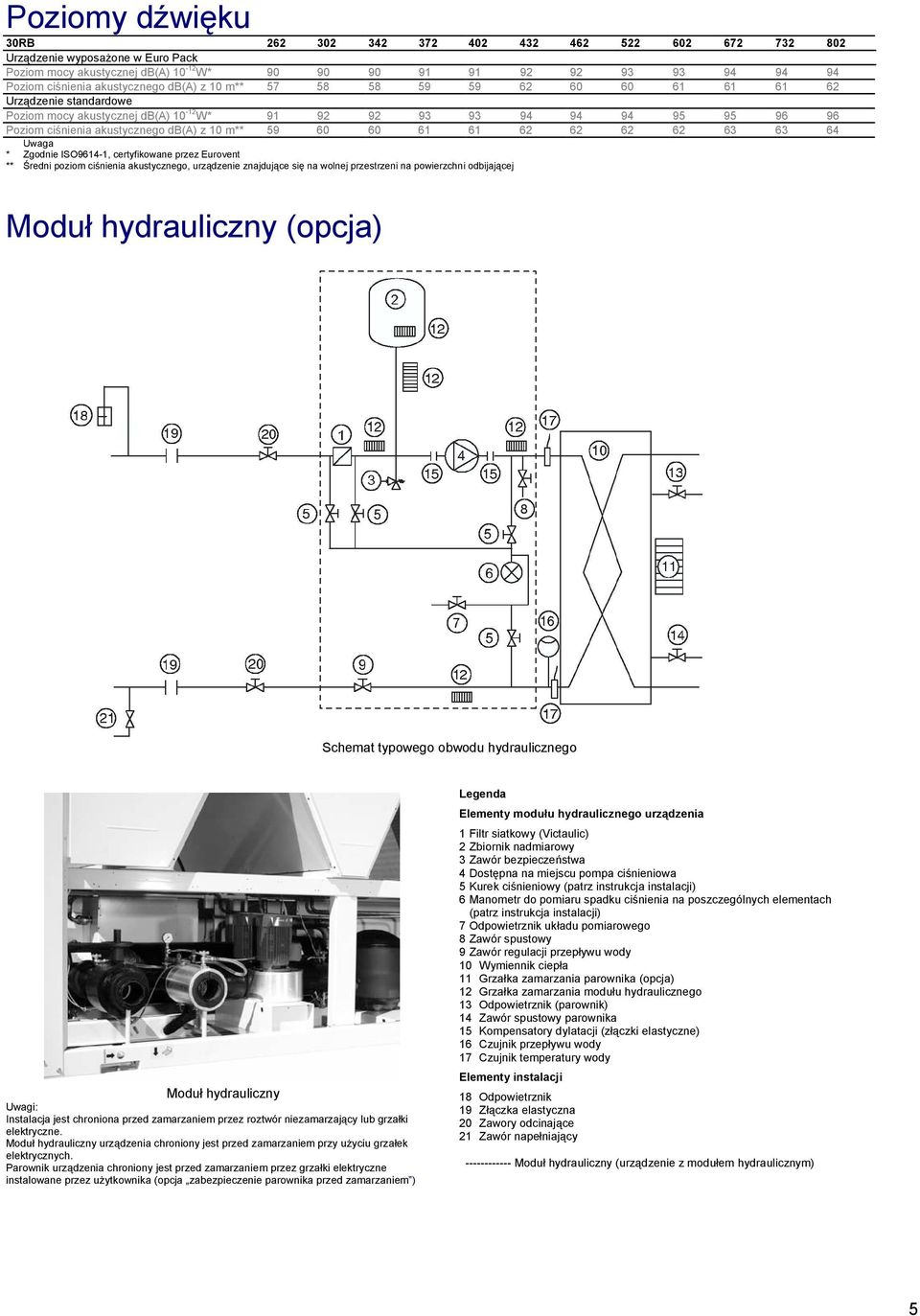

5 Poziomy dźwięku 30RB Urządzenie wyposaŝone w Euro Pack Poziom mocy akustycznej db(a) W* Poziom ciśnienia akustycznego db(a) z 10 m** Urządzenie standardowe Poziom mocy akustycznej db(a) W* Poziom ciśnienia akustycznego db(a) z 10 m** Uwaga * Zgodnie ISO9614-1, certyfikowane przez Eurovent ** Średni poziom ciśnienia akustycznego, urządzenie znajdujące się na wolnej przestrzeni na powierzchni odbijającej Moduł hydrauliczny (opcja) Schemat typowego obwodu hydraulicznego Moduł hydrauliczny Uwagi: Instalacja jest chroniona przed zamarzaniem przez roztwór niezamarzający lub grzałki elektryczne. Moduł hydrauliczny urządzenia chroniony jest przed zamarzaniem przy uŝyciu grzałek elektrycznych. Parownik urządzenia chroniony jest przed zamarzaniem przez grzałki elektryczne instalowane przez uŝytkownika (opcja zabezpieczenie parownika przed zamarzaniem ) Legenda Elementy modułu hydraulicznego urządzenia 1 Filtr siatkowy (Victaulic) 2 Zbiornik nadmiarowy 3 Zawór bezpieczeństwa 4 Dostępna na miejscu pompa ciśnieniowa 5 Kurek ciśnieniowy (patrz instrukcja instalacji) 6 Manometr do pomiaru spadku ciśnienia na poszczególnych elementach (patrz instrukcja instalacji) 7 Odpowietrznik układu pomiarowego 8 Zawór spustowy 9 Zawór regulacji przepływu wody 10 Wymiennik ciepła 11 Grzałka zamarzania parownika (opcja) 12 Grzałka zamarzania modułu hydraulicznego 13 Odpowietrznik (parownik) 14 Zawór spustowy parownika 15 Kompensatory dylatacji (złączki elastyczne) 16 Czujnik przepływu wody 17 Czujnik temperatury wody Elementy instalacji 18 Odpowietrznik 19 Złączka elastyczna 20 Zawory odcinające 21 Zawór napełniający Moduł hydrauliczny (urządzenie z modułem hydraulicznym) 5

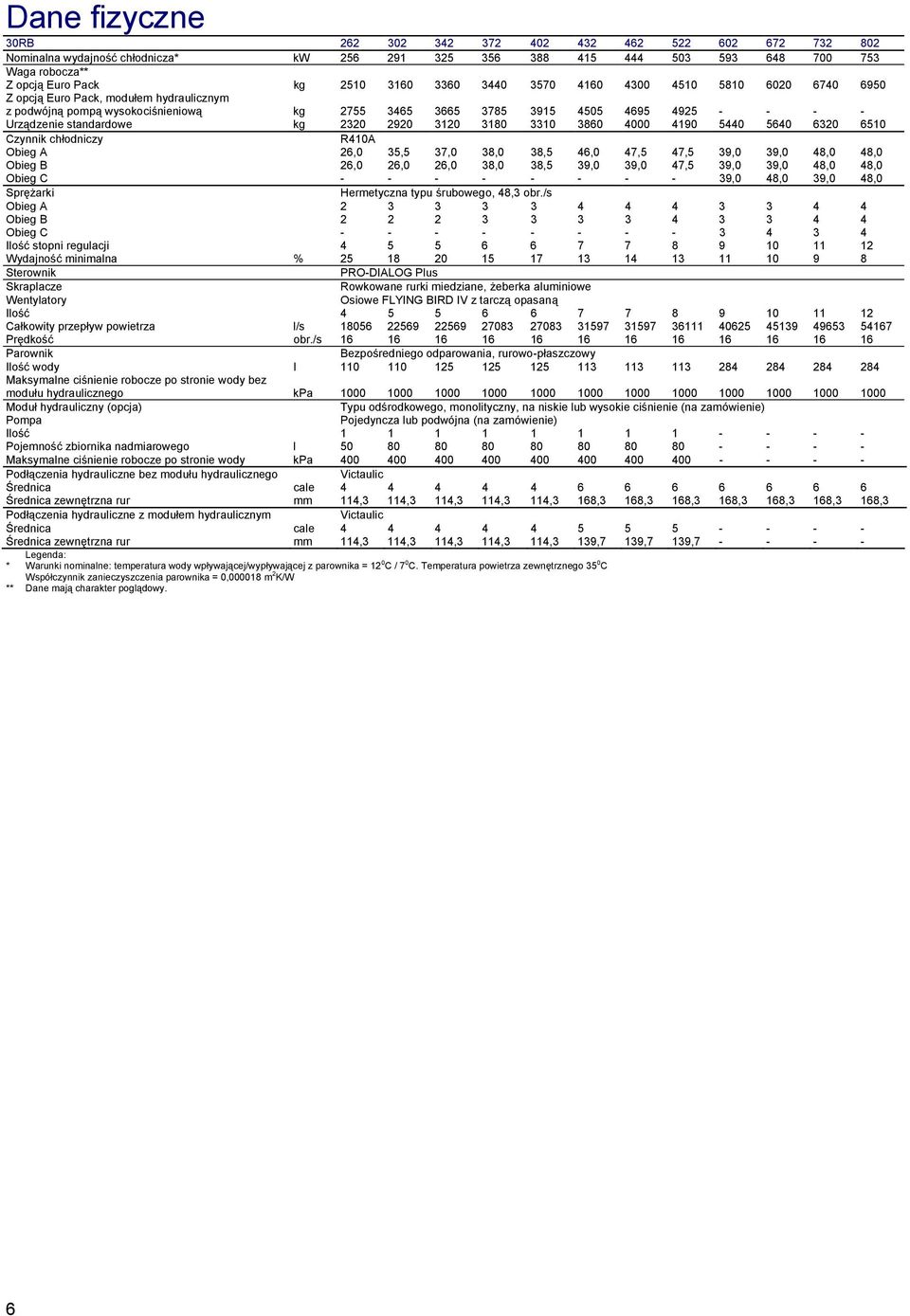

6 Dane fizyczne 30RB Nominalna wydajność chłodnicza* kw Waga robocza** Z opcją Euro Pack kg Z opcją Euro Pack, modułem hydraulicznym z podwójną pompą wysokociśnieniową kg Urządzenie standardowe kg Czynnik chłodniczy R410A Obieg A 26,0 35,5 37,0 38,0 38,5 46,0 47,5 47,5 39,0 39,0 48,0 48,0 Obieg B 26,0 26,0 26,0 38,0 38,5 39,0 39,0 47,5 39,0 39,0 48,0 48,0 Obieg C ,0 48,0 39,0 48,0 SpręŜarki Hermetyczna typu śrubowego, 48,3 obr./s Obieg A Obieg B Obieg C Ilość stopni regulacji Wydajność minimalna % Sterownik PRO-DIALOG Plus Skraplacze Rowkowane rurki miedziane, Ŝeberka aluminiowe Wentylatory Osiowe FLYING BIRD IV z tarczą opasaną Ilość Całkowity przepływ powietrza l/s Prędkość obr./s Parownik Bezpośredniego odparowania, rurowo-płaszczowy Ilość wody l Maksymalne ciśnienie robocze po stronie wody bez modułu hydraulicznego kpa Moduł hydrauliczny (opcja) Typu odśrodkowego, monolityczny, na niskie lub wysokie ciśnienie (na zamówienie) Pompa Pojedyncza lub podwójna (na zamówienie) Ilość Pojemność zbiornika nadmiarowego l Maksymalne ciśnienie robocze po stronie wody kpa Podłączenia hydrauliczne bez modułu hydraulicznego Victaulic Średnica cale Średnica zewnętrzna rur mm 114,3 114,3 114,3 114,3 114,3 168,3 168,3 168,3 168,3 168,3 168,3 168,3 Podłączenia hydrauliczne z modułem hydraulicznym Victaulic Średnica cale Średnica zewnętrzna rur mm 114,3 114,3 114,3 114,3 114,3 139,7 139,7 139, Legenda: * Warunki nominalne: temperatura wody wpływającej/wypływającej z parownika = 12 0 C / 7 0 C. Temperatura powietrza zewnętrznego 35 0 C Współczynnik zanieczyszczenia parownika = 0, m 2 K/W ** Dane mają charakter poglądowy. 6

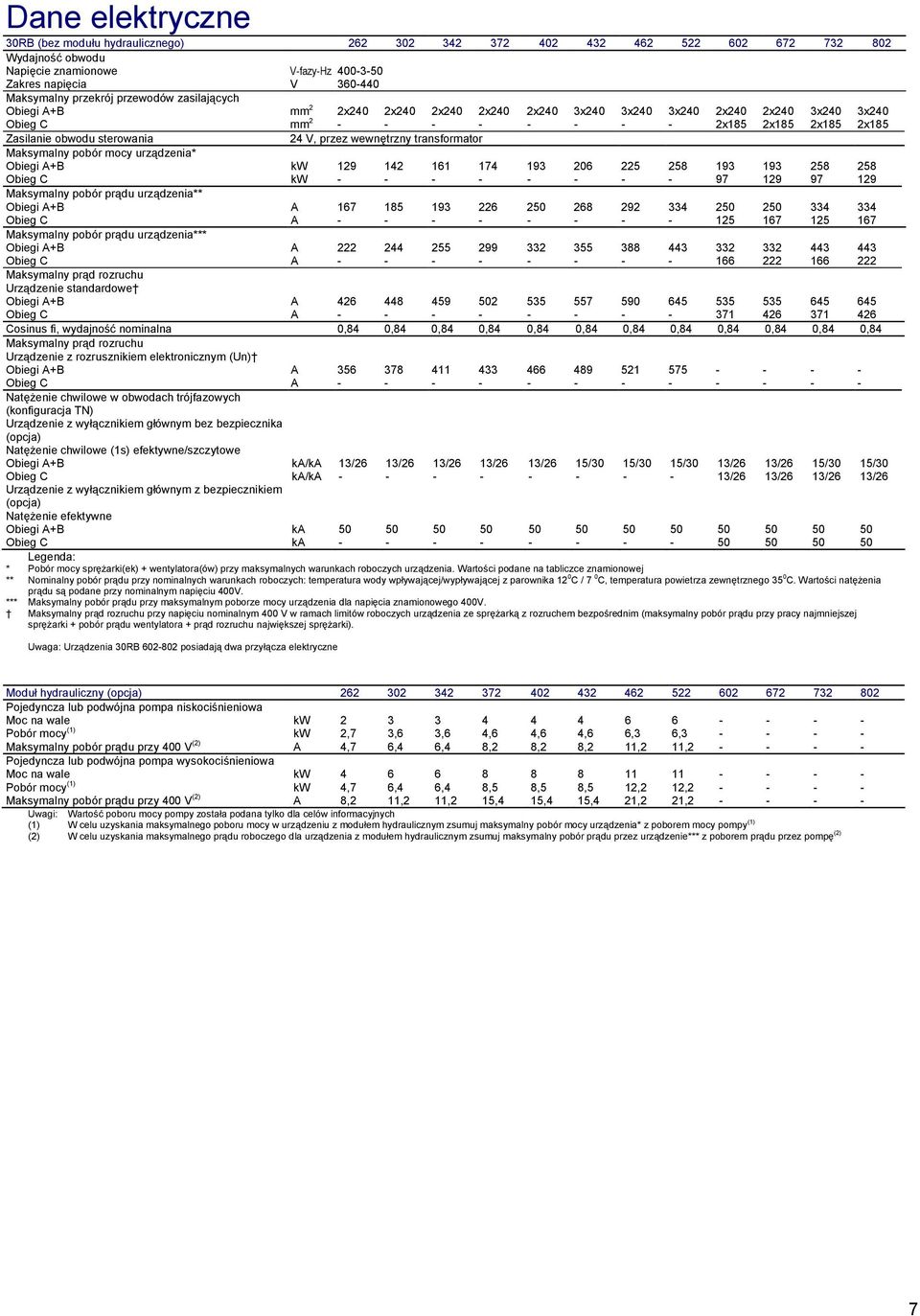

7 Dane elektryczne 30RB (bez modułu hydraulicznego) Wydajność obwodu Napięcie znamionowe V-fazy-Hz Zakres napięcia V Maksymalny przekrój przewodów zasilających Obiegi A+B mm 2 2x240 2x240 2x240 2x240 2x240 3x240 3x240 3x240 2x240 2x240 3x240 3x240 Obieg C mm x185 2x185 2x185 2x185 Zasilanie obwodu sterowania 24 V, przez wewnętrzny transformator Maksymalny pobór mocy urządzenia* Obiegi A+B kw Obieg C kw Maksymalny pobór prądu urządzenia** Obiegi A+B A Obieg C A Maksymalny pobór prądu urządzenia*** Obiegi A+B A Obieg C A Maksymalny prąd rozruchu Urządzenie standardowe Obiegi A+B A Obieg C A Cosinus fi, wydajność nominalna 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 Maksymalny prąd rozruchu Urządzenie z rozrusznikiem elektronicznym (Un) Obiegi A+B A Obieg C A NatęŜenie chwilowe w obwodach trójfazowych (konfiguracja TN) Urządzenie z wyłącznikiem głównym bez bezpiecznika (opcja) NatęŜenie chwilowe (1s) efektywne/szczytowe Obiegi A+B ka/ka 13/26 13/26 13/26 13/26 13/26 15/30 15/30 15/30 13/26 13/26 15/30 15/30 Obieg C ka/ka /26 13/26 13/26 13/26 Urządzenie z wyłącznikiem głównym z bezpiecznikiem (opcja) NatęŜenie efektywne Obiegi A+B ka Obieg C ka Legenda: * Pobór mocy spręŝarki(ek) + wentylatora(ów) przy maksymalnych warunkach roboczych urządzenia. Wartości podane na tabliczce znamionowej ** Nominalny pobór prądu przy nominalnych warunkach roboczych: temperatura wody wpływającej/wypływającej z parownika 12 0 C / 7 0 C, temperatura powietrza zewnętrznego 35 0 C. Wartości natęŝenia prądu są podane przy nominalnym napięciu 400V. *** Maksymalny pobór prądu przy maksymalnym poborze mocy urządzenia dla napięcia znamionowego 400V. Maksymalny prąd rozruchu przy napięciu nominalnym 400 V w ramach limitów roboczych urządzenia ze spręŝarką z rozruchem bezpośrednim (maksymalny pobór prądu przy pracy najmniejszej spręŝarki + pobór prądu wentylatora + prąd rozruchu największej spręŝarki). Uwaga: Urządzenia 30RB posiadają dwa przyłącza elektryczne Moduł hydrauliczny (opcja) Pojedyncza lub podwójna pompa niskociśnieniowa Moc na wale kw Pobór mocy (1) kw 2,7 3,6 3,6 4,6 4,6 4,6 6,3 6, Maksymalny pobór prądu przy 400 V (2) A 4,7 6,4 6,4 8,2 8,2 8,2 11,2 11, Pojedyncza lub podwójna pompa wysokociśnieniowa Moc na wale kw Pobór mocy (1) kw 4,7 6,4 6,4 8,5 8,5 8,5 12,2 12, Maksymalny pobór prądu przy 400 V (2) A 8,2 11,2 11,2 15,4 15,4 15,4 21,2 21, Uwagi: Wartość poboru mocy pompy została podana tylko dla celów informacyjnych (1) W celu uzyskania maksymalnego poboru mocy w urządzeniu z modułem hydraulicznym zsumuj maksymalny pobór mocy urządzenia* z poborem mocy pompy (1) (2) W celu uzyskania maksymalnego prądu roboczego dla urządzenia z modułem hydraulicznym zsumuj maksymalny pobór prądu przez urządzenie*** z poborem prądu przez pompę (2) 7

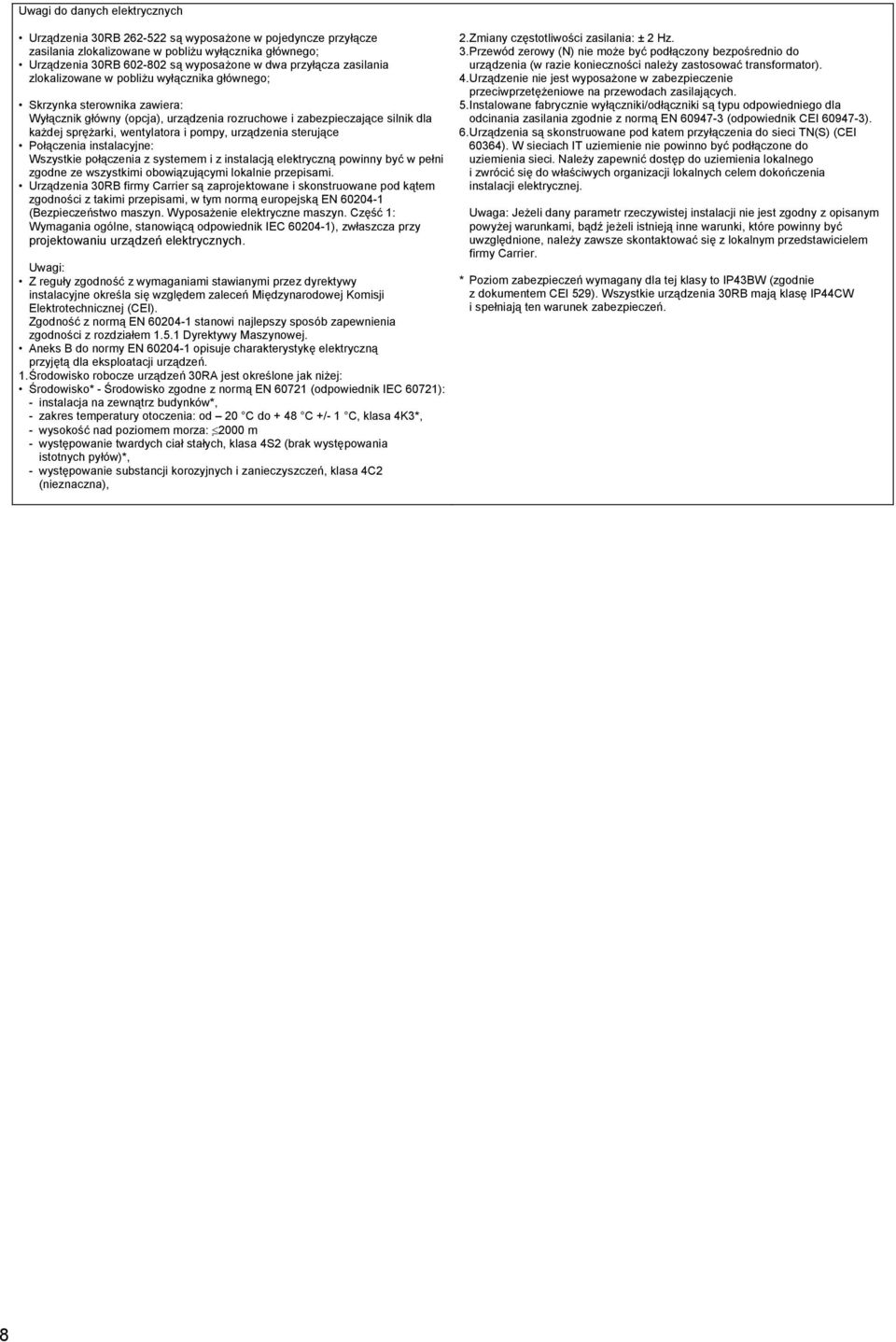

8 Uwagi do danych elektrycznych Urządzenia 30RB są wyposaŝone w pojedyncze przyłącze zasilania zlokalizowane w pobliŝu wyłącznika głównego; Urządzenia 30RB są wyposaŝone w dwa przyłącza zasilania zlokalizowane w pobliŝu wyłącznika głównego; Skrzynka sterownika zawiera: Wyłącznik główny (opcja), urządzenia rozruchowe i zabezpieczające silnik dla kaŝdej spręŝarki, wentylatora i pompy, urządzenia sterujące Połączenia instalacyjne: Wszystkie połączenia z systemem i z instalacją elektryczną powinny być w pełni zgodne ze wszystkimi obowiązującymi lokalnie przepisami. Urządzenia 30RB firmy Carrier są zaprojektowane i skonstruowane pod kątem zgodności z takimi przepisami, w tym normą europejską EN (Bezpieczeństwo maszyn. WyposaŜenie elektryczne maszyn. Część 1: Wymagania ogólne, stanowiącą odpowiednik IEC ), zwłaszcza przy projektowaniu urządzeń elektrycznych. Uwagi: Z reguły zgodność z wymaganiami stawianymi przez dyrektywy instalacyjne określa się względem zaleceń Międzynarodowej Komisji Elektrotechnicznej (CEI). Zgodność z normą EN stanowi najlepszy sposób zapewnienia zgodności z rozdziałem Dyrektywy Maszynowej. Aneks B do normy EN opisuje charakterystykę elektryczną przyjętą dla eksploatacji urządzeń. 1. Środowisko robocze urządzeń 30RA jest określone jak niŝej: Środowisko* - Środowisko zgodne z normą EN (odpowiednik IEC 60721): - instalacja na zewnątrz budynków*, - zakres temperatury otoczenia: od 20 C do + 48 C +/- 1 C, klasa 4K3*, - wysokość nad poziomem morza: 2000 m - występowanie twardych ciał stałych, klasa 4S2 (brak występowania istotnych pyłów)*, - występowanie substancji korozyjnych i zanieczyszczeń, klasa 4C2 (nieznaczna), 2. Zmiany częstotliwości zasilania: ± 2 Hz. 3. Przewód zerowy (N) nie moŝe być podłączony bezpośrednio do urządzenia (w razie konieczności naleŝy zastosować transformator). 4. Urządzenie nie jest wyposaŝone w zabezpieczenie przeciwprzetęŝeniowe na przewodach zasilających. 5. Instalowane fabrycznie wyłączniki/odłączniki są typu odpowiedniego dla odcinania zasilania zgodnie z normą EN (odpowiednik CEI ). 6. Urządzenia są skonstruowane pod katem przyłączenia do sieci TN(S) (CEI 60364). W sieciach IT uziemienie nie powinno być podłączone do uziemienia sieci. NaleŜy zapewnić dostęp do uziemienia lokalnego i zwrócić się do właściwych organizacji lokalnych celem dokończenia instalacji elektrycznej. Uwaga: JeŜeli dany parametr rzeczywistej instalacji nie jest zgodny z opisanym powyŝej warunkami, bądź jeŝeli istnieją inne warunki, które powinny być uwzględnione, naleŝy zawsze skontaktować się z lokalnym przedstawicielem firmy Carrier. * Poziom zabezpieczeń wymagany dla tej klasy to IP43BW (zgodnie z dokumentem CEI 529). Wszystkie urządzenia 30RB mają klasę IP44CW i spełniają ten warunek zabezpieczeń. 8

9 Limity robocze Prędkość przepływu wody przez parownik 30RB Prędkość minimalna l/s Prędkość maksymalna* l/s 262 3,5 26, ,9 26, ;4 29, ,9 29, ,2 29, ,8 31, ,1 31, ,9 31, ,9 50, ,7 50, ,6 50, ,3 50,6 Legenda * Maksymalna prędkość wody przy spadku ciśnienia na płytkowym wymienniku ciepła równym 100 kpa (urządzenie bez modułu hydraulicznego) Temperatura wody w parowniku C Minimum Maksimum Temperatura wody wpływającej (zatrzymanie) - 48 Temperatura wody wpływającej (rozruch) 6,8 40 Temperatura wody wpływającej (eksploatacja) 6,8 25 Temperatura wody wypływającej (eksploatacja) 3,3 15 Temperatura powietrza w skraplaczu C Minimum Maksimum Urządzenie standardowe 0 48 Z opcją pracy zimowej (opcja nr 28) Zakres roboczy Temperatura powietrza wpływającego, ºC Temperatura wody wypływającej z parownika, ºC Uwagi: 1 T parownika = 5 K 2 Parownik jest zabezpieczony przed zamarzaniem do temperatury 20 C przy opcji zabezpieczenie przed zamarzaniem Zakres roboczy dostępny dla opcji praca zimowa i opcji zabezpieczenie przed zamarzaniem parownika przy zastosowaniu roztworu niezamarzającego. Dostępne ciśnienie statyczne w instalacji Pompa niskociśnieniowa (opcja z modułem hydraulicznym) Pompa wysokociśnieniowa (opcja z modułem hydraulicznym) Dostępne ciśnienie statyczne, kpa Dostępne ciśnienie statyczne, kpa Prędkość przepływu wody, l/s Prędkość przepływu wody, l/s Legenda: 1 30RB RB RB RB RB RB Legenda: 1 30RB RB RB RB RB RB

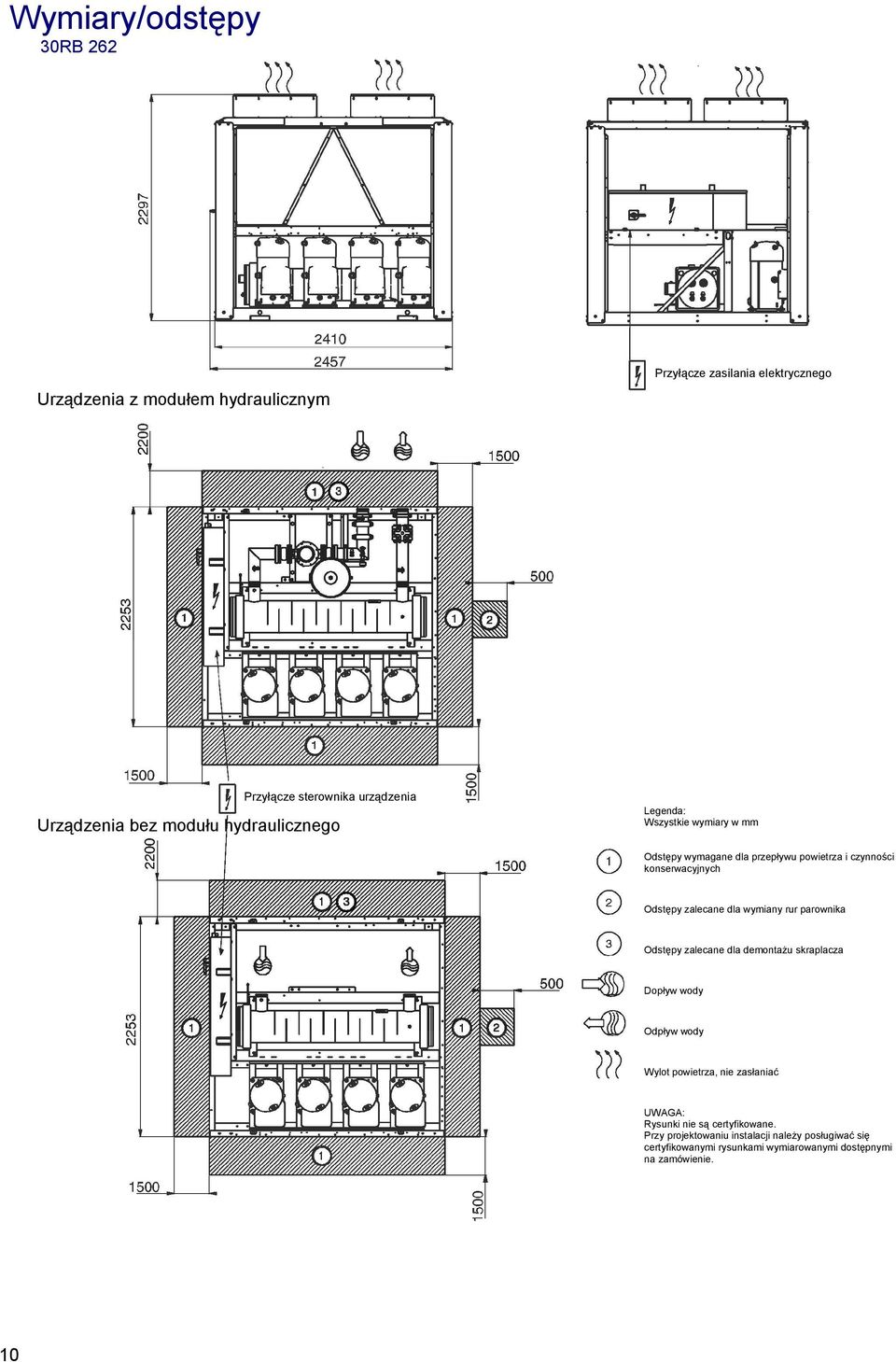

10 Wymiary/odstępy 30RB 262 Urządzenia z modułem hydraulicznym Przyłącze zasilania elektrycznego Przyłącze sterownika urządzenia Urządzenia bez modułu hydraulicznego Legenda: Wszystkie wymiary w mm Odstępy wymagane dla przepływu powietrza i czynności konserwacyjnych Odstępy zalecane dla wymiany rur parownika Odstępy zalecane dla demontaŝu skraplacza Dopływ wody Odpływ wody Wylot powietrza, nie zasłaniać UWAGA: Rysunki nie są certyfikowane. Przy projektowaniu instalacji naleŝy posługiwać się certyfikowanymi rysunkami wymiarowanymi dostępnymi na zamówienie. 10

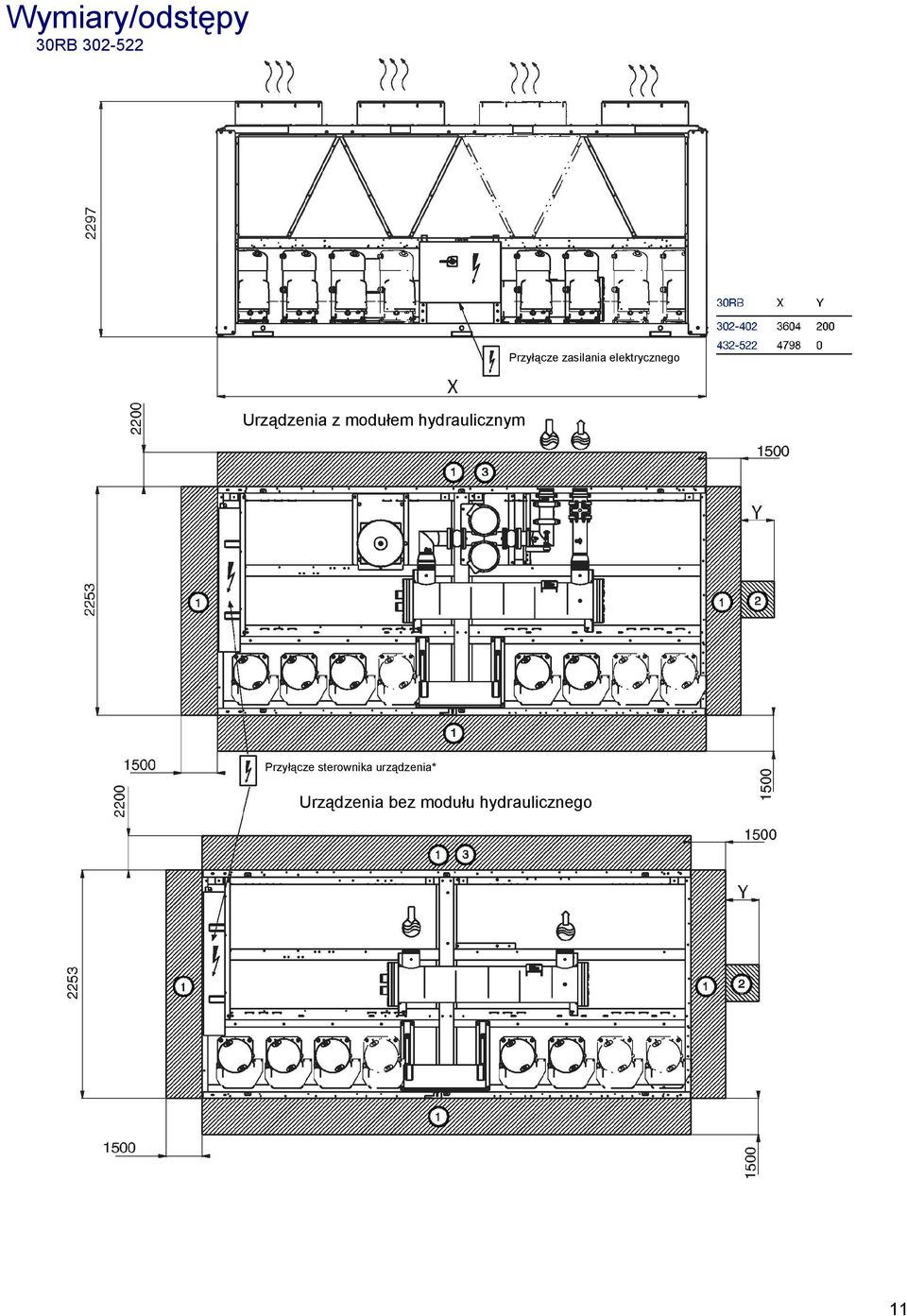

11 Wymiary/odstępy 30RB Przyłącze zasilania elektrycznego Urządzenia z modułem hydraulicznym Przyłącze sterownika urządzenia* Urządzenia bez modułu hydraulicznego 11

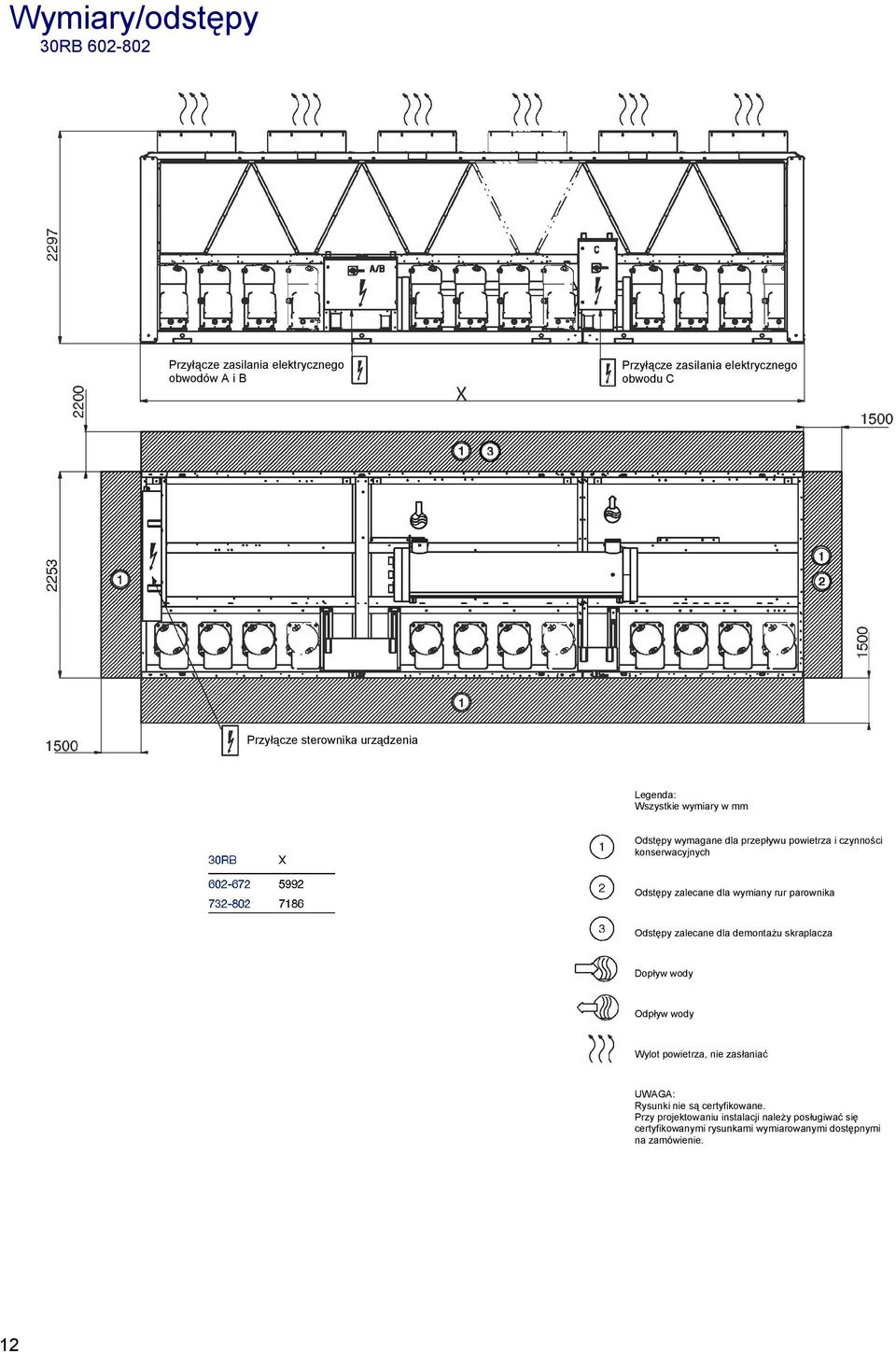

12 Wymiary/odstępy 30RB Przyłącze zasilania elektrycznego obwodów A i B Przyłącze zasilania elektrycznego obwodu C Przyłącze sterownika urządzenia Legenda: Wszystkie wymiary w mm Odstępy wymagane dla przepływu powietrza i czynności konserwacyjnych Odstępy zalecane dla wymiany rur parownika Odstępy zalecane dla demontaŝu skraplacza Dopływ wody Odpływ wody Wylot powietrza, nie zasłaniać UWAGA: Rysunki nie są certyfikowane. Przy projektowaniu instalacji naleŝy posługiwać się certyfikowanymi rysunkami wymiarowanymi dostępnymi na zamówienie. 12

13 Wydajność chłodnicza Temperatura powietrza dopływającego do skraplacza LWT CAP COMP UNIT COOL COOL PRES PRES CAP COMP UNIT COOL COOL PRES PRES CAP COMP UNIT COOL COOL PRES PRES CAP COMP UNIT COOL COOL PRES PRES CAP COMP UNIT COOL CCOOL LPRES PRES kpa 2 kw kw kw l/s kpa kpa 1 kpa 2 kw kw kw l/s kpa kpa 1 kpa 2 kw kw kw l/s kpa kpa 1 kpa 2 kw kw kw l/s kpa KPa 1 kpa 2 0 C kw kw kw l/s kpa kpa Legenda: Czynniki korygujące przy pełnym obciąŝeniu dla testu laboratoryjnego Eurovent LWT Temperatura wody wypływającej Wydajność chłodnicza netto: 1,000 CAP kw Wydajność chłodnicza Wskaźnik wydajności energetycznej: 1,000 COMP kw Pobór mocy spręŝarki Spadek ciśnienia na parowniku: 1,000 UNIT kw Pobór mocy urządzenia (spręŝarki, wentylatory, sterownik) COOL l/s Przepływ wody przez parownik Zastosowane dane: COOL kpa Spadek ciśnienia na parowniku Urządzenie standardowe, czynnik chłodniczy R410A PRES kpa 1 Dostępne ciśnienie statyczne na wyjściu urządzenia z modułem hydraulicznym z pompą niskociśnieniową (opcja) RóŜnica temperatury wody na parowniku: 5 K PRES kpa 2 Dostępne ciśnienie statyczne na wyjściu urządzenia z modułem hydraulicznym z pompą wysokociśnieniową (opcja) Płyn w parowniku: woda lodowa Wskaźnik zanieczyszczenia: 0,18 x 10-4 (m 2 K)/W Parametry ustanowione wg EN

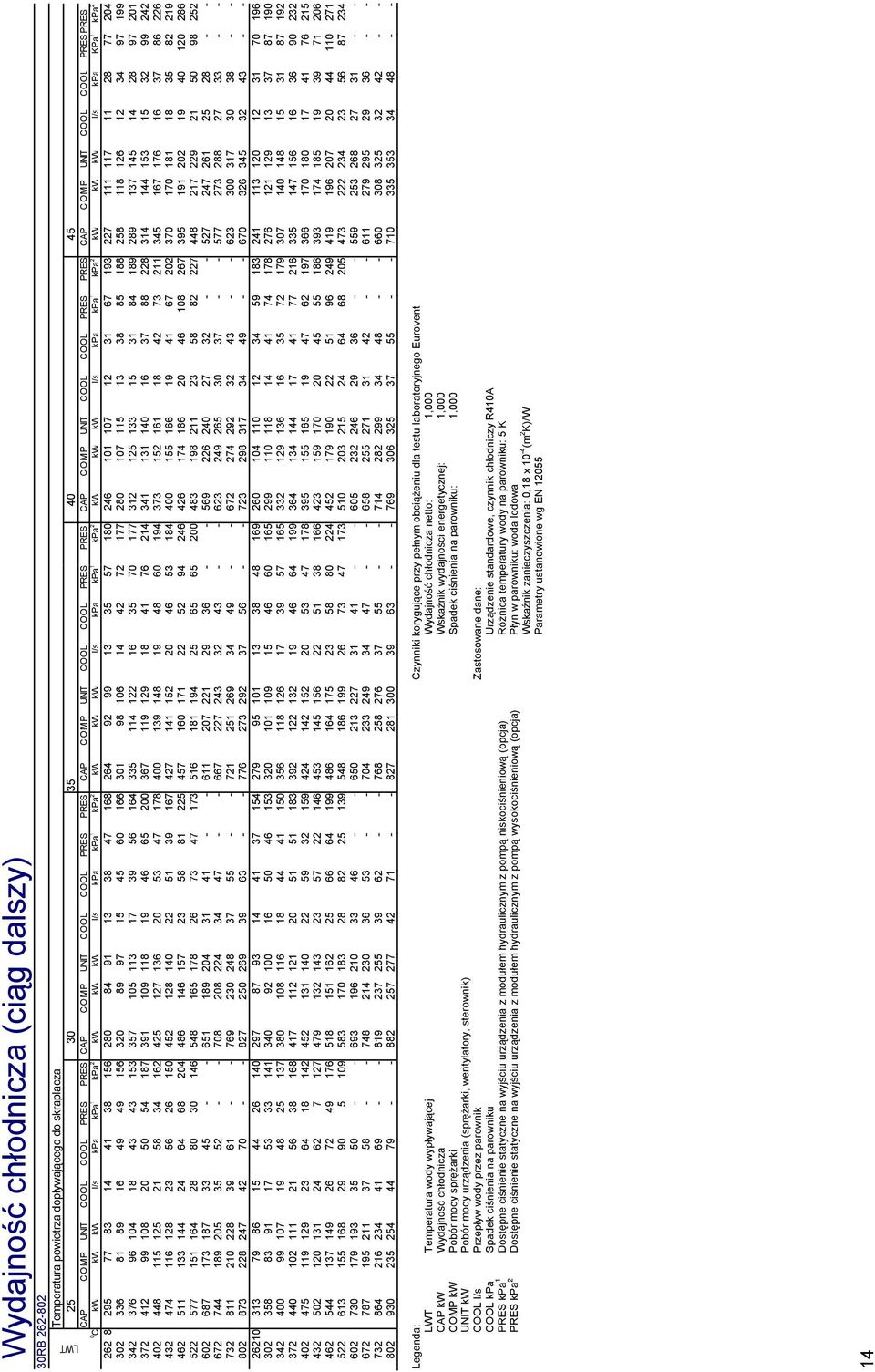

14 Wydajność chłodnicza (ciąg dalszy) Temperatura powietrza dopływającego do skraplacza LWT CAP COMP UNIT COOL COOL PRES PRES CAP COMP UNIT COOL COOL PRES PRES CAP COMP UNIT COOL COOL PRES PRES CAP COMP UNIT COOL COOL PRES PRES CAP COMP UNIT COOL COOL LPRES PRES kpa 2 kw kw kw l/s kpa kpa 1 kpa 2 kw kw kw l/s kpa kpa 1 kpa 2 kw kw kw l/s kpa kpa 1 kpa 2 kw kw kw l/s kpa KPa 1 kpa 2 0 C kw kw kw l/s kpa kpa Legenda: Czynniki korygujące przy pełnym obciąŝeniu dla testu laboratoryjnego Eurovent LWT Temperatura wody wypływającej Wydajność chłodnicza netto: 1,000 CAP kw Wydajność chłodnicza Wskaźnik wydajności energetycznej: 1,000 COMP kw Pobór mocy spręŝarki Spadek ciśnienia na parowniku: 1,000 UNIT kw Pobór mocy urządzenia (spręŝarki, wentylatory, sterownik) COOL l/s Przepływ wody przez parownik Zastosowane dane: COOL kpa Spadek ciśnienia na parowniku Urządzenie standardowe, czynnik chłodniczy R410A PRES kpa 1 Dostępne ciśnienie statyczne na wyjściu urządzenia z modułem hydraulicznym z pompą niskociśnieniową (opcja) RóŜnica temperatury wody na parowniku: 5 K PRES kpa 2 Dostępne ciśnienie statyczne na wyjściu urządzenia z modułem hydraulicznym z pompą wysokociśnieniową (opcja) Płyn w parowniku: woda lodowa Wskaźnik zanieczyszczenia: 0,18 x 10-4 (m 2 K)/W Parametry ustanowione wg EN

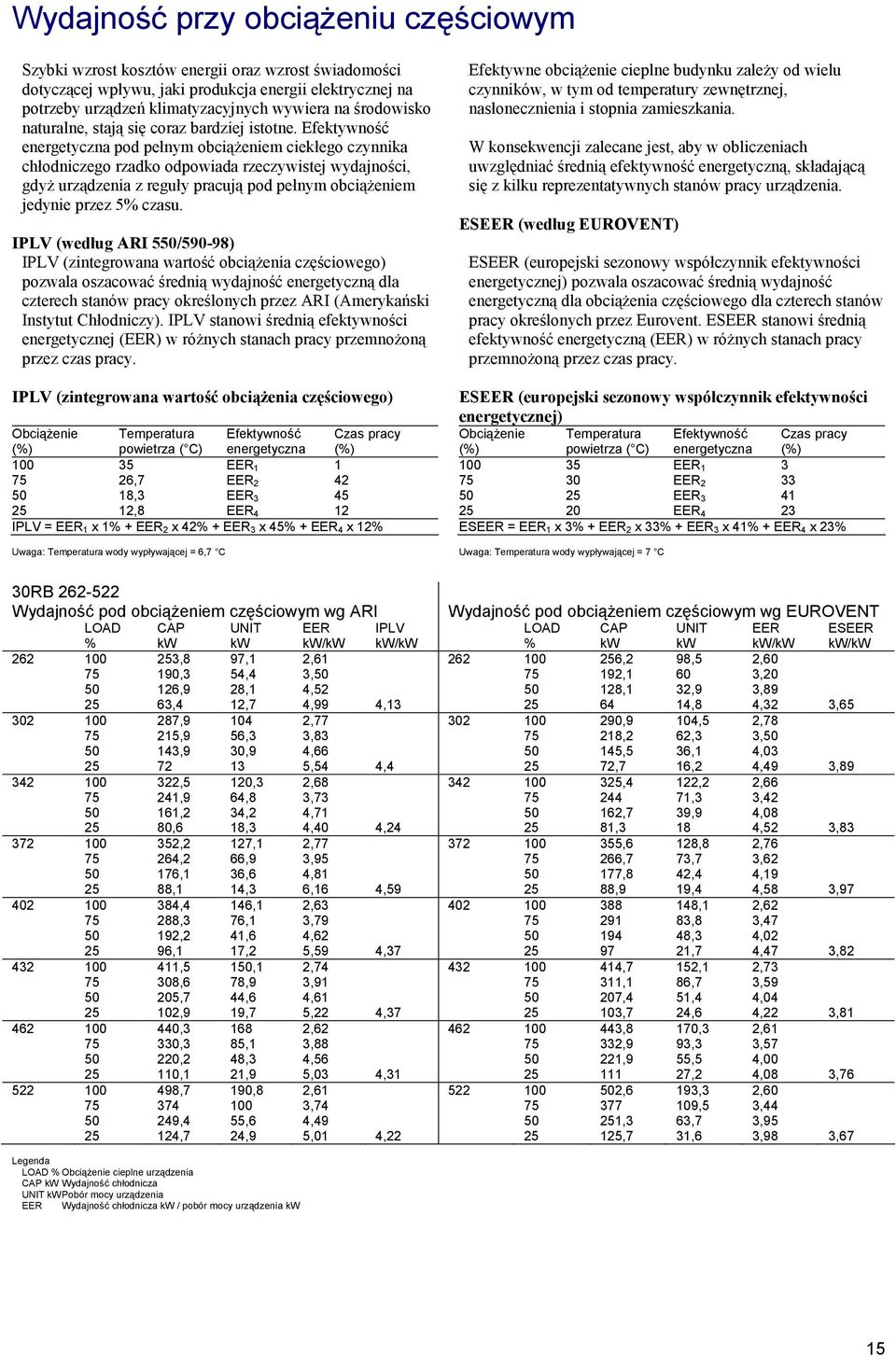

15 Wydajność przy obciąŝeniu częściowym Szybki wzrost kosztów energii oraz wzrost świadomości dotyczącej wpływu, jaki produkcja energii elektrycznej na potrzeby urządzeń klimatyzacyjnych wywiera na środowisko naturalne, stają się coraz bardziej istotne. Efektywność energetyczna pod pełnym obciąŝeniem ciekłego czynnika chłodniczego rzadko odpowiada rzeczywistej wydajności, gdyŝ urządzenia z reguły pracują pod pełnym obciąŝeniem jedynie przez 5% czasu. IPLV (według ARI 550/590-98) IPLV (zintegrowana wartość obciąŝenia częściowego) pozwala oszacować średnią wydajność energetyczną dla czterech stanów pracy określonych przez ARI (Amerykański Instytut Chłodniczy). IPLV stanowi średnią efektywności energetycznej (EER) w róŝnych stanach pracy przemnoŝoną przez czas pracy. IPLV (zintegrowana wartość obciąŝenia częściowego) ObciąŜenie (%) Temperatura powietrza ( C) Efektywność energetyczna Czas pracy (%) EER ,7 EER ,3 EER ,8 EER 4 12 IPLV = EER 1 x 1% + EER 2 x 42% + EER 3 x 45% + EER 4 x 12% Uwaga: Temperatura wody wypływającej = 6,7 C Efektywne obciąŝenie cieplne budynku zaleŝy od wielu czynników, w tym od temperatury zewnętrznej, nasłonecznienia i stopnia zamieszkania. W konsekwencji zalecane jest, aby w obliczeniach uwzględniać średnią efektywność energetyczną, składającą się z kilku reprezentatywnych stanów pracy urządzenia. ESEER (według EUROVENT) ESEER (europejski sezonowy współczynnik efektywności energetycznej) pozwala oszacować średnią wydajność energetyczną dla obciąŝenia częściowego dla czterech stanów pracy określonych przez Eurovent. ESEER stanowi średnią efektywność energetyczną (EER) w róŝnych stanach pracy przemnoŝoną przez czas pracy. ESEER (europejski sezonowy współczynnik efektywności energetycznej) ObciąŜenie (%) Temperatura powietrza ( C) Efektywność energetyczna Czas pracy (%) EER EER EER EER 4 23 ESEER = EER 1 x 3% + EER 2 x 33% + EER 3 x 41% + EER 4 x 23% Uwaga: Temperatura wody wypływającej = 7 C 30RB Wydajność pod obciąŝeniem częściowym wg ARI Wydajność pod obciąŝeniem częściowym wg EUROVENT LOAD CAP UNIT EER IPLV LOAD CAP UNIT EER ESEER % kw kw kw/kw kw/kw % kw kw kw/kw kw/kw ,8 97,1 2, ,2 98,5 2, ,3 54,4 3, ,1 60 3, ,9 28,1 4, ,1 32,9 3, ,4 12,7 4,99 4, ,8 4,32 3, , , ,9 104,5 2, ,9 56,3 3, ,2 62,3 3, ,9 30,9 4, ,5 36,1 4, ,54 4, ,7 16,2 4,49 3, ,5 120,3 2, ,4 122,2 2, ,9 64,8 3, ,3 3, ,2 34,2 4, ,7 39,9 4, ,6 18,3 4,40 4, ,3 18 4,52 3, ,2 127,1 2, ,6 128,8 2, ,2 66,9 3, ,7 73,7 3, ,1 36,6 4, ,8 42,4 4, ,1 14,3 6,16 4, ,9 19,4 4,58 3, ,4 146,1 2, ,1 2, ,3 76,1 3, ,8 3, ,2 41,6 4, ,3 4, ,1 17,2 5,59 4, ,7 4,47 3, ,5 150,1 2, ,7 152,1 2, ,6 78,9 3, ,1 86,7 3, ,7 44,6 4, ,4 51,4 4, ,9 19,7 5,22 4, ,7 24,6 4,22 3, , , ,8 170,3 2, ,3 85,1 3, ,9 93,3 3, ,2 48,3 4, ,9 55,5 4, ,1 21,9 5,03 4, ,2 4,08 3, ,7 190,8 2, ,6 193,3 2, , ,5 3, ,4 55,6 4, ,3 63,7 3, ,7 24,9 5,01 4, ,7 31,6 3,98 3,67 Legenda LOAD % ObciąŜenie cieplne urządzenia CAP kw Wydajność chłodnicza UNIT kw Pobór mocy urządzenia EER Wydajność chłodnicza kw / pobór mocy urządzenia kw 15

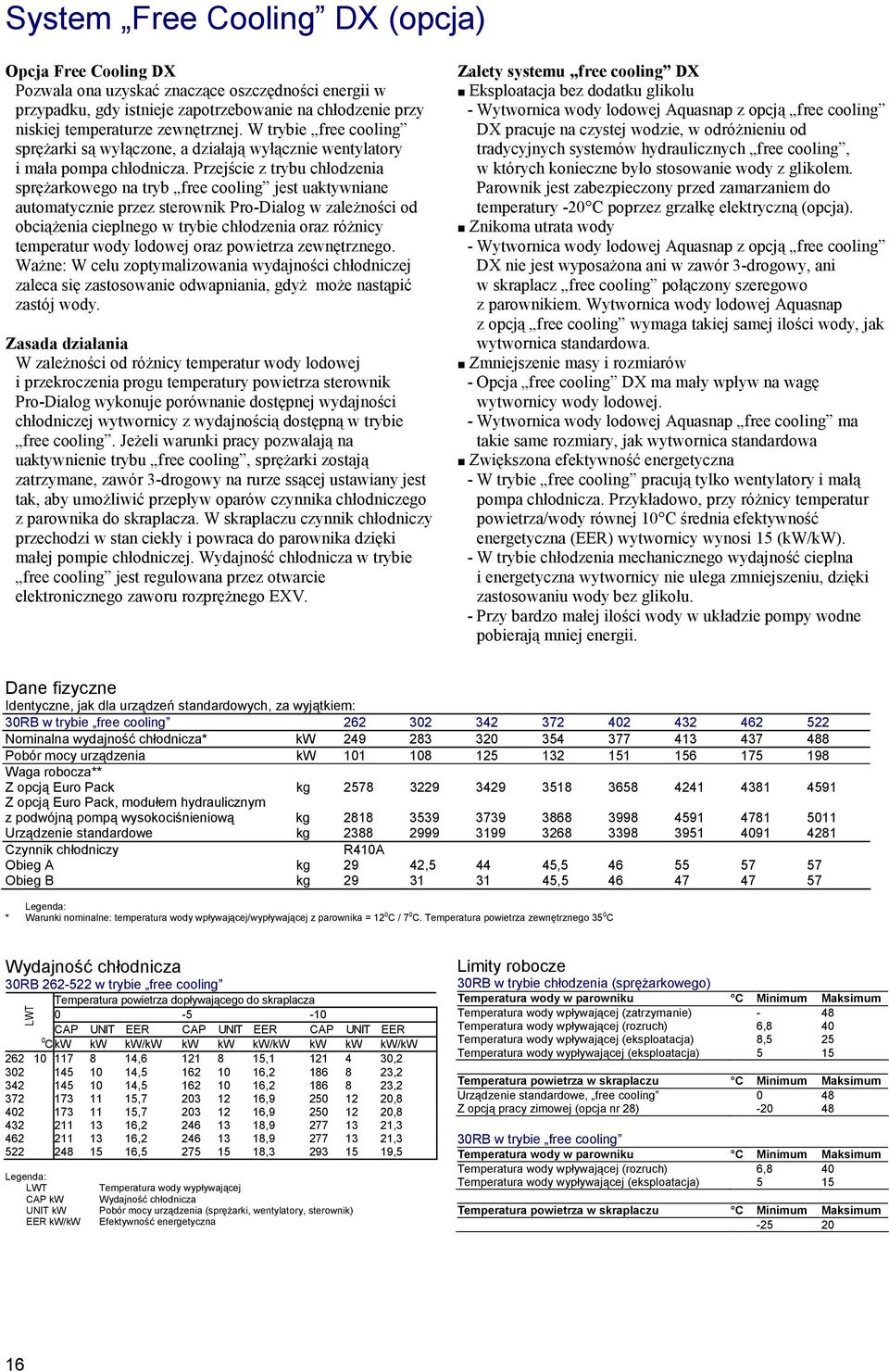

16 System Free Cooling DX (opcja) Opcja Free Cooling DX Pozwala ona uzyskać znaczące oszczędności energii w przypadku, gdy istnieje zapotrzebowanie na chłodzenie przy niskiej temperaturze zewnętrznej. W trybie free cooling spręŝarki są wyłączone, a działają wyłącznie wentylatory i mała pompa chłodnicza. Przejście z trybu chłodzenia spręŝarkowego na tryb free cooling jest uaktywniane automatycznie przez sterownik Pro-Dialog w zaleŝności od obciąŝenia cieplnego w trybie chłodzenia oraz róŝnicy temperatur wody lodowej oraz powietrza zewnętrznego. WaŜne: W celu zoptymalizowania wydajności chłodniczej zaleca się zastosowanie odwapniania, gdyŝ moŝe nastąpić zastój wody. Zasada działania W zaleŝności od róŝnicy temperatur wody lodowej i przekroczenia progu temperatury powietrza sterownik Pro-Dialog wykonuje porównanie dostępnej wydajności chłodniczej wytwornicy z wydajnością dostępną w trybie free cooling. JeŜeli warunki pracy pozwalają na uaktywnienie trybu free cooling, spręŝarki zostają zatrzymane, zawór 3-drogowy na rurze ssącej ustawiany jest tak, aby umoŝliwić przepływ oparów czynnika chłodniczego z parownika do skraplacza. W skraplaczu czynnik chłodniczy przechodzi w stan ciekły i powraca do parownika dzięki małej pompie chłodniczej. Wydajność chłodnicza w trybie free cooling jest regulowana przez otwarcie elektronicznego zaworu rozpręŝnego EXV. Zalety systemu free cooling DX Eksploatacja bez dodatku glikolu - Wytwornica wody lodowej Aquasnap z opcją free cooling DX pracuje na czystej wodzie, w odróŝnieniu od tradycyjnych systemów hydraulicznych free cooling, w których konieczne było stosowanie wody z glikolem. Parownik jest zabezpieczony przed zamarzaniem do temperatury -20 C poprzez grzałkę elektryczną (opcja). Znikoma utrata wody - Wytwornica wody lodowej Aquasnap z opcją free cooling DX nie jest wyposaŝona ani w zawór 3-drogowy, ani w skraplacz free cooling połączony szeregowo z parownikiem. Wytwornica wody lodowej Aquasnap z opcją free cooling wymaga takiej samej ilości wody, jak wytwornica standardowa. Zmniejszenie masy i rozmiarów - Opcja free cooling DX ma mały wpływ na wagę wytwornicy wody lodowej. - Wytwornica wody lodowej Aquasnap free cooling ma takie same rozmiary, jak wytwornica standardowa Zwiększona efektywność energetyczna - W trybie free cooling pracują tylko wentylatory i małą pompa chłodnicza. Przykładowo, przy róŝnicy temperatur powietrza/wody równej 10 C średnia efektywność energetyczna (EER) wytwornicy wynosi 15 (kw/kw). - W trybie chłodzenia mechanicznego wydajność cieplna i energetyczna wytwornicy nie ulega zmniejszeniu, dzięki zastosowaniu wody bez glikolu. - Przy bardzo małej ilości wody w układzie pompy wodne pobierają mniej energii. Dane fizyczne Identyczne, jak dla urządzeń standardowych, za wyjątkiem: 30RB w trybie free cooling Nominalna wydajność chłodnicza* kw Pobór mocy urządzenia kw Waga robocza** Z opcją Euro Pack kg Z opcją Euro Pack, modułem hydraulicznym z podwójną pompą wysokociśnieniową kg Urządzenie standardowe kg Czynnik chłodniczy R410A Obieg A kg 29 42, , Obieg B kg , Legenda: * Warunki nominalne: temperatura wody wpływającej/wypływającej z parownika = 12 0 C / 7 0 C. Temperatura powietrza zewnętrznego 35 0 C Wydajność chłodnicza 30RB w trybie free cooling Temperatura powietrza dopływającego do skraplacza CAP UNIT EER CAP UNIT EER CAP UNIT EER 0 CkW kw kw/kw kw kw kw/kw kw kw kw/kw , , , , , , , , , , , , , , , , , , , , , , , ,5 LWT Legenda: LWT CAP kw UNIT kw EER kw/kw Temperatura wody wypływającej Wydajność chłodnicza Pobór mocy urządzenia (spręŝarki, wentylatory, sterownik) Efektywność energetyczna Limity robocze 30RB w trybie chłodzenia (spręŝarkowego) Temperatura wody w parowniku C Minimum Maksimum Temperatura wody wpływającej (zatrzymanie) - 48 Temperatura wody wpływającej (rozruch) 6,8 40 Temperatura wody wpływającej (eksploatacja) 8,5 25 Temperatura wody wypływającej (eksploatacja) 5 15 Temperatura powietrza w skraplaczu C Minimum Maksimum Urządzenie standardowe, free cooling 0 48 Z opcją pracy zimowej (opcja nr 28) RB w trybie free cooling Temperatura wody w parowniku C Minimum Maksimum Temperatura wody wpływającej (rozruch) 6,8 40 Temperatura wody wypływającej (eksploatacja) 5 15 Temperatura powietrza w skraplaczu C Minimum Maksimum
