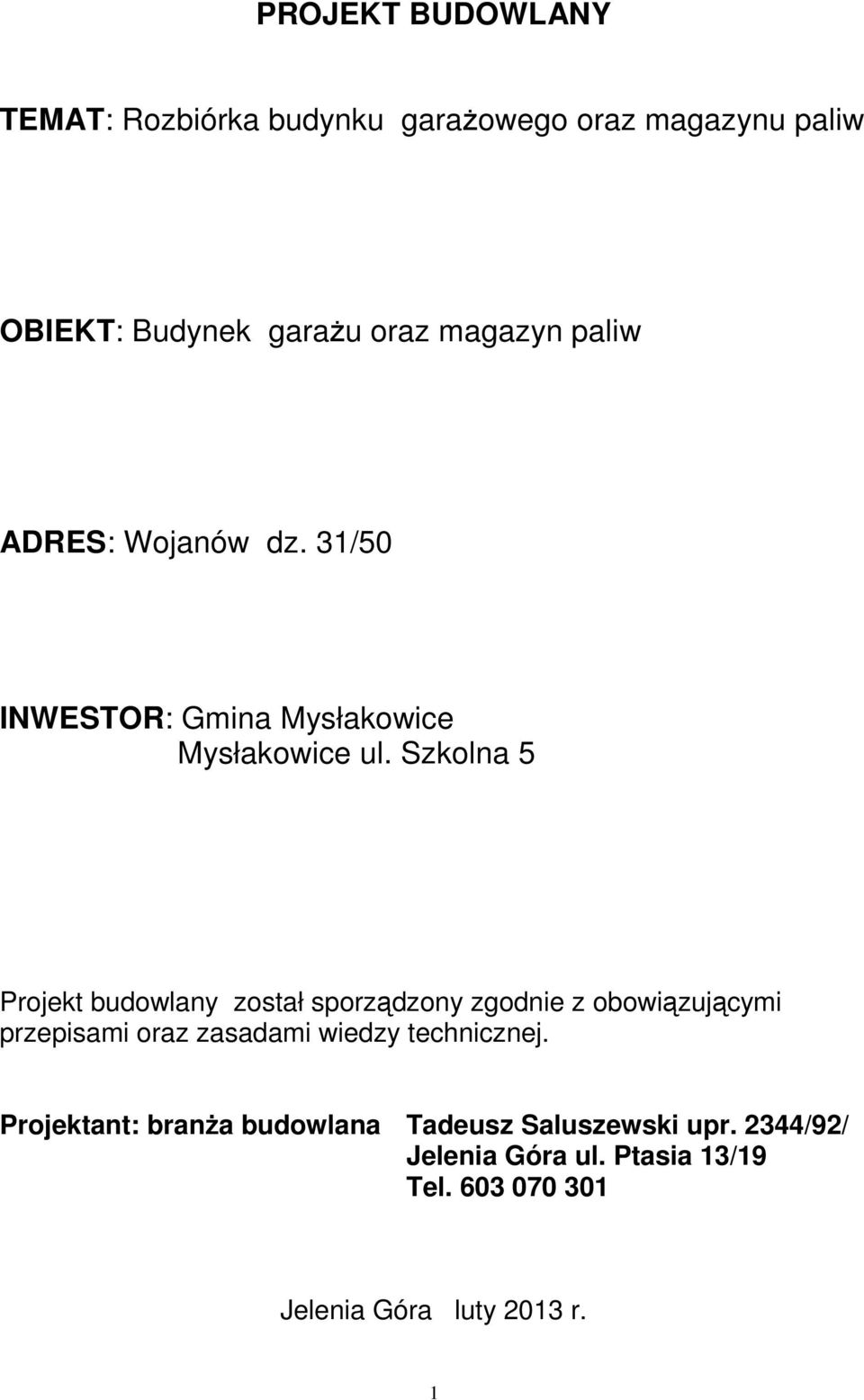

1 PROJEKT BUDOWLANY TEMAT: Rozbiórka budynku garaŝowego oraz magazynu paliw OBIEKT: Budynek garaŝu oraz magazyn paliw ADRES: Wojanów dz. 31/50 INWESTOR: Gmina Mysłakowice Mysłakowice ul. Szkolna 5 Projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: branŝa budowlana Tadeusz Saluszewski upr. 2344/92/ Jelenia Góra ul. Ptasia 13/19 Tel Jelenia Góra luty 2013 r. 1

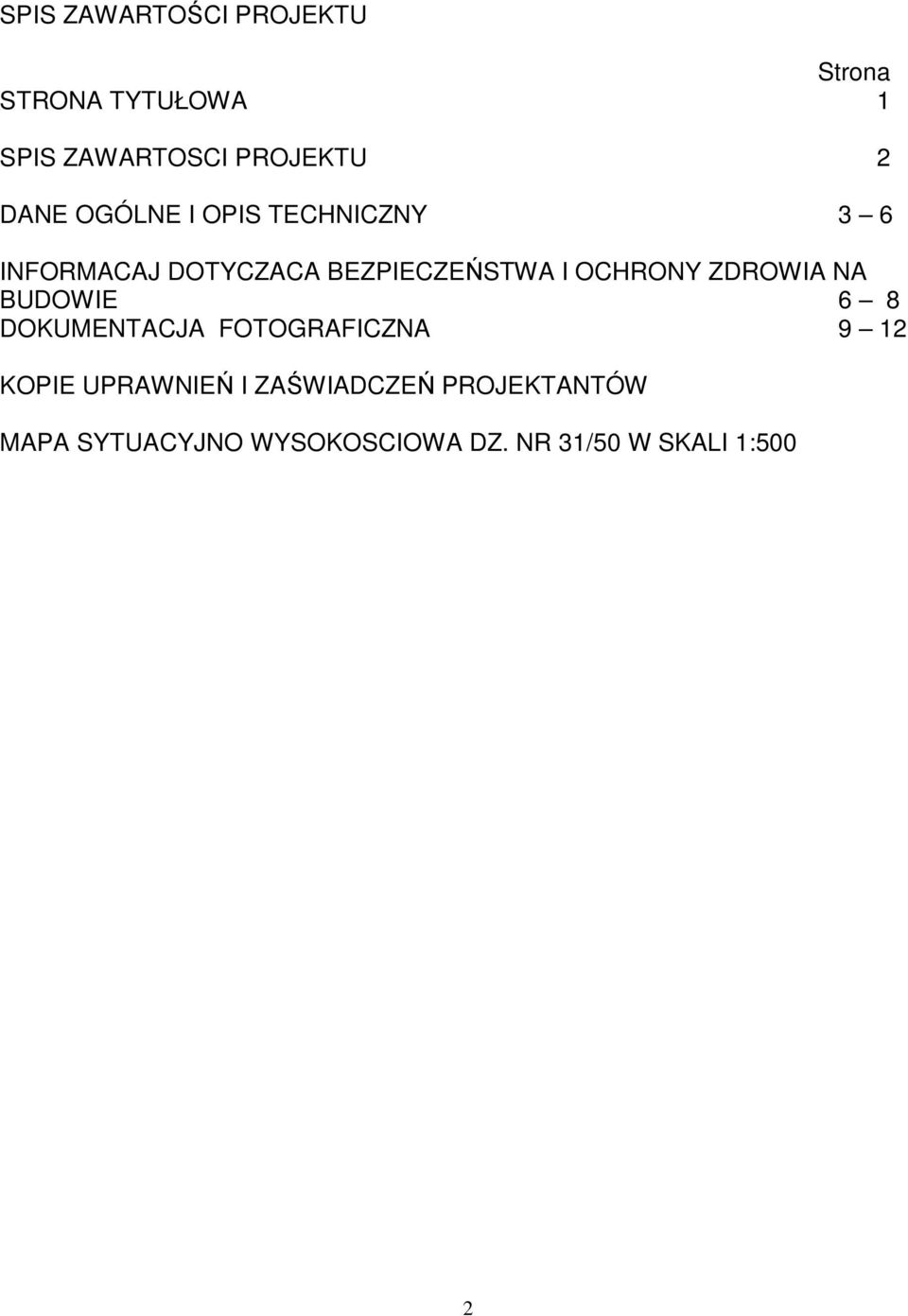

2 SPIS ZAWARTOŚCI PROJEKTU Strona STRONA TYTUŁOWA 1 SPIS ZAWARTOSCI PROJEKTU 2 DANE OGÓLNE I OPIS TECHNICZNY 3 6 INFORMACAJ DOTYCZACA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE 6 8 DOKUMENTACJA FOTOGRAFICZNA 9 12 KOPIE UPRAWNIEŃ I ZAŚWIADCZEŃ PROJEKTANTÓW MAPA SYTUACYJNO WYSOKOSCIOWA DZ. NR 31/50 W SKALI 1:500 2

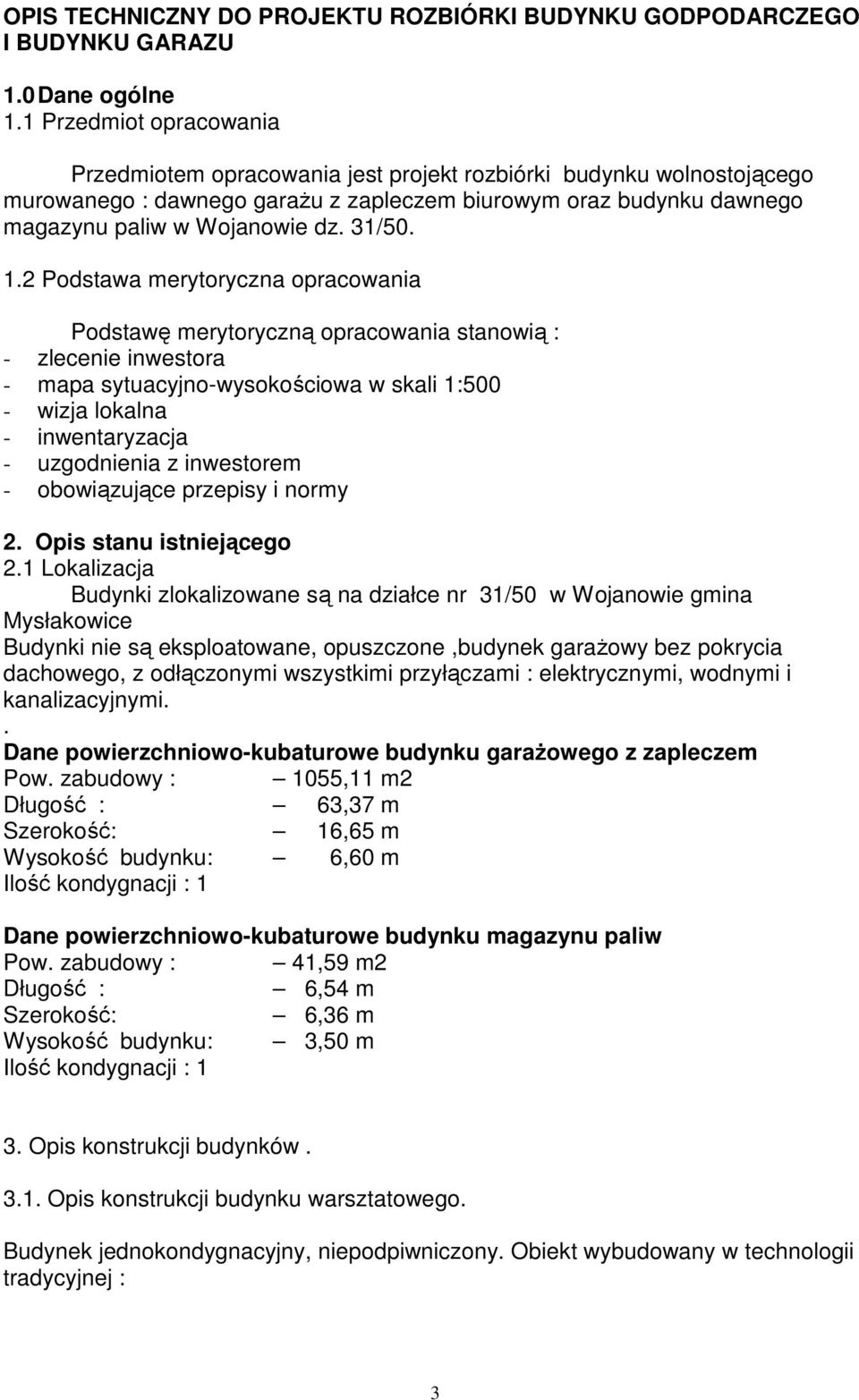

3 OPIS TECHNICZNY DO PROJEKTU ROZBIÓRKI BUDYNKU GODPODARCZEGO I BUDYNKU GARAZU 1.0 Dane ogólne 1.1 Przedmiot opracowania Przedmiotem opracowania jest projekt rozbiórki budynku wolnostojącego murowanego : dawnego garaŝu z zapleczem biurowym oraz budynku dawnego magazynu paliw w Wojanowie dz. 31/ Podstawa merytoryczna opracowania Podstawę merytoryczną opracowania stanowią : - zlecenie inwestora - mapa sytuacyjno-wysokościowa w skali 1:500 - wizja lokalna - inwentaryzacja - uzgodnienia z inwestorem - obowiązujące przepisy i normy 2. Opis stanu istniejącego 2.1 Lokalizacja Budynki zlokalizowane są na działce nr 31/50 w Wojanowie gmina Mysłakowice Budynki nie są eksploatowane, opuszczone,budynek garaŝowy bez pokrycia dachowego, z odłączonymi wszystkimi przyłączami : elektrycznymi, wodnymi i kanalizacyjnymi.. Dane powierzchniowo-kubaturowe budynku garaŝowego z zapleczem Pow. zabudowy : 1055,11 m2 Długość : 63,37 m Szerokość: 16,65 m Wysokość budynku: 6,60 m Ilość kondygnacji : 1 Dane powierzchniowo-kubaturowe budynku magazynu paliw Pow. zabudowy : 41,59 m2 Długość : 6,54 m Szerokość: 6,36 m Wysokość budynku: 3,50 m Ilość kondygnacji : 1 3. Opis konstrukcji budynków Opis konstrukcji budynku warsztatowego. Budynek jednokondygnacyjny, niepodpiwniczony. Obiekt wybudowany w technologii tradycyjnej : 3

4 -ściany nośne murowane z cegły gr. 38 cm, bez ocieplenia, otynkowane tynkiem cementowo-wapiennym od wewnątrz i z zewnątrz, - ścianki działowe wewnętrzne murowane z cegły gr. 12 cm - więźba dachowa stalowa, - dach dwuspadowy pokryty pierwotnie płytami azbestowo-cementowymi (zdemontowanymi i zutylizowanymi), - w części biurowej ( niŝszej) strop ocieplony wełna mineralną i sufitem podwieszonym z płyt pilśniowych na ruszcie drewnianym - w części warsztatowej istniejące ocieplenie z wełny mineralnej z podsufitką z płyt azbestowych rozebrane. - posadzki betonowe w części warsztatowej, w części biurowej w sanitariatach płytki ceramiczne. - dwa wewnętrzne kanały samochodowe o wym.0,9x1,2x9 m w części warsztatowej. - wrota wjazdowe metalowe z wypełnieniem drewnianym rozsuwane o wym. 40,x4.4 m - stolarka okienna- w części warsztatowej okna stalowe, w części biurowej drewniane jednoramowe szklone szkłem pojedynczym. Wokół budynku zniszczona betonowa droga dojazdowa szerokości do 5 m Opis konstrukcji budynku magazynu paliw. Budynek jednokondygnacyjny, niepodpiwniczony. Obiekt wybudowany w technologii tradycyjnej : -ściany nośne zewnętrzne i wewnętrzne murowane z cegły gr. 25 cm, bez ocieplenia, otynkowane tynkiem cementowo-wapiennym od wewnątrz i z zewnątrz, - więźba dachowa płyty Ŝelbetowe panwiowe, - dach jednospadowy pokryty papą nieocieplony, - posadzki betonowe. - drzwi zewnętrzne metalowe - okna drewniane jednoramowe i dwuramowe szklone szkłem pojedynczym Przyłącza i instalacje Budynki posiadały wewnętrzną instalację wodną zasilaną z sieci własnej, oraz instalację kanalizacyjną aktualnie odłączoną i nie eksploatowaną. Budynki nie posiadają instalacji elektrycznej, energia elektryczna jest odłączona. 3.4 Stan techniczny budynków. Budynki wolnostojące, zlokalizowane na terenie dawnej bazy sprzętowotransportowej PGR Wojanów. Budynki w chwili obecnej są opuszczone, otwarte, pozbawione stolarki drzwiowej z resztkami stolarki okiennej i nie są eksploatowane. Pozostawienie ich w obecnym stanie, na terenie nieogrodzonym i bez dozoru stwarza powaŝne zagroŝenie dla bezpieczeństwa przypadkowych osób wchodzących na teren działki. Stan techniczny budynków zły. Uwaga! Przed rozpoczęciem prac rozbiórkowych odłączyć wszystkie przyłącza i fakt ten udokumentować wpisem do dziennika budow 4

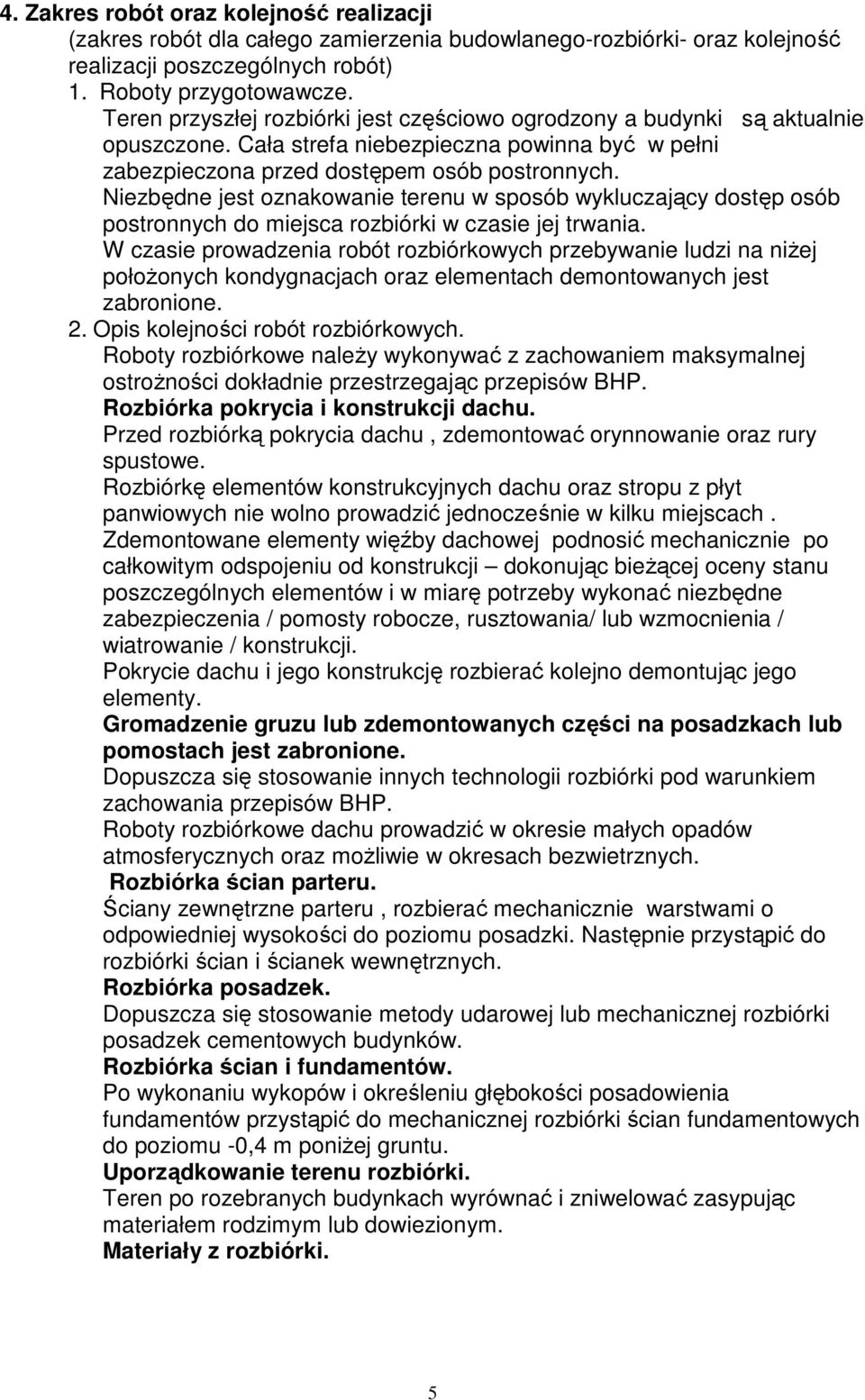

5 4. Zakres robót oraz kolejność realizacji (zakres robót dla całego zamierzenia budowlanego-rozbiórki- oraz kolejność realizacji poszczególnych robót) 1. Roboty przygotowawcze. Teren przyszłej rozbiórki jest częściowo ogrodzony a budynki są aktualnie opuszczone. Cała strefa niebezpieczna powinna być w pełni zabezpieczona przed dostępem osób postronnych. Niezbędne jest oznakowanie terenu w sposób wykluczający dostęp osób postronnych do miejsca rozbiórki w czasie jej trwania. W czasie prowadzenia robót rozbiórkowych przebywanie ludzi na niŝej połoŝonych kondygnacjach oraz elementach demontowanych jest zabronione. 2. Opis kolejności robót rozbiórkowych. Roboty rozbiórkowe naleŝy wykonywać z zachowaniem maksymalnej ostroŝności dokładnie przestrzegając przepisów BHP. Rozbiórka pokrycia i konstrukcji dachu. Przed rozbiórką pokrycia dachu, zdemontować orynnowanie oraz rury spustowe. Rozbiórkę elementów konstrukcyjnych dachu oraz stropu z płyt panwiowych nie wolno prowadzić jednocześnie w kilku miejscach. Zdemontowane elementy więźby dachowej podnosić mechanicznie po całkowitym odspojeniu od konstrukcji dokonując bieŝącej oceny stanu poszczególnych elementów i w miarę potrzeby wykonać niezbędne zabezpieczenia / pomosty robocze, rusztowania/ lub wzmocnienia / wiatrowanie / konstrukcji. Pokrycie dachu i jego konstrukcję rozbierać kolejno demontując jego elementy. Gromadzenie gruzu lub zdemontowanych części na posadzkach lub pomostach jest zabronione. Dopuszcza się stosowanie innych technologii rozbiórki pod warunkiem zachowania przepisów BHP. Roboty rozbiórkowe dachu prowadzić w okresie małych opadów atmosferycznych oraz moŝliwie w okresach bezwietrznych. Rozbiórka ścian parteru. Ściany zewnętrzne parteru, rozbierać mechanicznie warstwami o odpowiedniej wysokości do poziomu posadzki. Następnie przystąpić do rozbiórki ścian i ścianek wewnętrznych. Rozbiórka posadzek. Dopuszcza się stosowanie metody udarowej lub mechanicznej rozbiórki posadzek cementowych budynków. Rozbiórka ścian i fundamentów. Po wykonaniu wykopów i określeniu głębokości posadowienia fundamentów przystąpić do mechanicznej rozbiórki ścian fundamentowych do poziomu -0,4 m poniŝej gruntu. Uporządkowanie terenu rozbiórki. Teren po rozebranych budynkach wyrównać i zniwelować zasypując materiałem rodzimym lub dowiezionym. Materiały z rozbiórki. 5

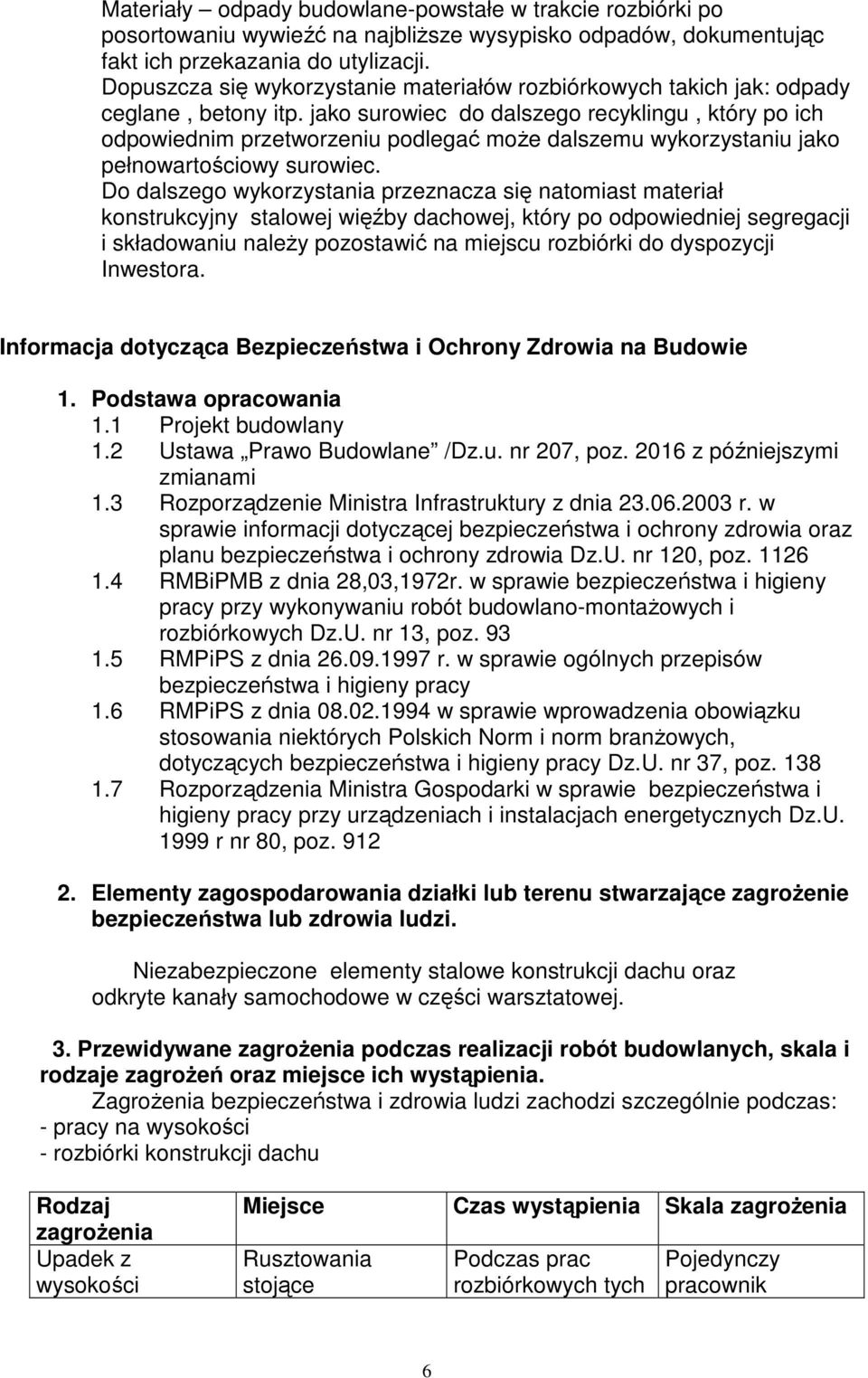

6 Materiały odpady budowlane-powstałe w trakcie rozbiórki po posortowaniu wywieźć na najbliŝsze wysypisko odpadów, dokumentując fakt ich przekazania do utylizacji. Dopuszcza się wykorzystanie materiałów rozbiórkowych takich jak: odpady ceglane, betony itp. jako surowiec do dalszego recyklingu, który po ich odpowiednim przetworzeniu podlegać moŝe dalszemu wykorzystaniu jako pełnowartościowy surowiec. Do dalszego wykorzystania przeznacza się natomiast materiał konstrukcyjny stalowej więźby dachowej, który po odpowiedniej segregacji i składowaniu naleŝy pozostawić na miejscu rozbiórki do dyspozycji Inwestora. Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia na Budowie 1. Podstawa opracowania 1.1 Projekt budowlany 1.2 Ustawa Prawo Budowlane /Dz.u. nr 207, poz z późniejszymi zmianami 1.3 Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.U. nr 120, poz RMBiPMB z dnia 28,03,1972r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montaŝowych i rozbiórkowych Dz.U. nr 13, poz RMPiPS z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy 1.6 RMPiPS z dnia w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm i norm branŝowych, dotyczących bezpieczeństwa i higieny pracy Dz.U. nr 37, poz Rozporządzenia Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych Dz.U r nr 80, poz Elementy zagospodarowania działki lub terenu stwarzające zagroŝenie bezpieczeństwa lub zdrowia ludzi. Niezabezpieczone elementy stalowe konstrukcji dachu oraz odkryte kanały samochodowe w części warsztatowej. 3. Przewidywane zagroŝenia podczas realizacji robót budowlanych, skala i rodzaje zagroŝeń oraz miejsce ich wystąpienia. ZagroŜenia bezpieczeństwa i zdrowia ludzi zachodzi szczególnie podczas: - pracy na wysokości - rozbiórki konstrukcji dachu Rodzaj zagroŝenia Upadek z wysokości Miejsce Czas wystąpienia Skala zagroŝenia Rusztowania stojące Podczas prac rozbiórkowych tych Pojedynczy pracownik 6

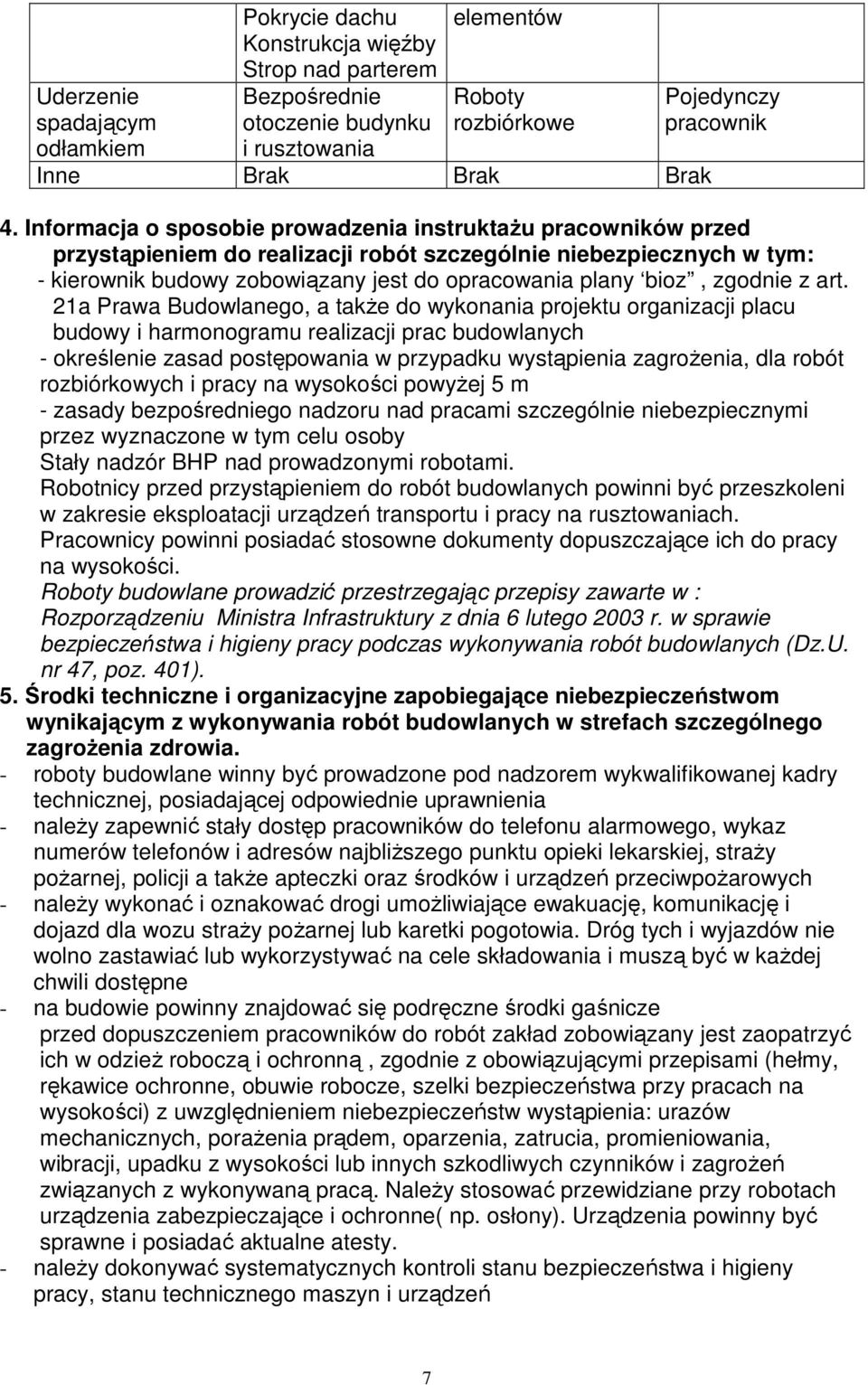

7 Uderzenie spadającym odłamkiem Pokrycie dachu Konstrukcja więźby Strop nad parterem Bezpośrednie otoczenie budynku i rusztowania elementów Roboty rozbiórkowe Inne Brak Brak Brak Pojedynczy pracownik 4. Informacja o sposobie prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych w tym: - kierownik budowy zobowiązany jest do opracowania plany bioz, zgodnie z art. 21a Prawa Budowlanego, a takŝe do wykonania projektu organizacji placu budowy i harmonogramu realizacji prac budowlanych - określenie zasad postępowania w przypadku wystąpienia zagroŝenia, dla robót rozbiórkowych i pracy na wysokości powyŝej 5 m - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby Stały nadzór BHP nad prowadzonymi robotami. Robotnicy przed przystąpieniem do robót budowlanych powinni być przeszkoleni w zakresie eksploatacji urządzeń transportu i pracy na rusztowaniach. Pracownicy powinni posiadać stosowne dokumenty dopuszczające ich do pracy na wysokości. Roboty budowlane prowadzić przestrzegając przepisy zawarte w : Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. nr 47, poz. 401). 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia. - roboty budowlane winny być prowadzone pod nadzorem wykwalifikowanej kadry technicznej, posiadającej odpowiednie uprawnienia - naleŝy zapewnić stały dostęp pracowników do telefonu alarmowego, wykaz numerów telefonów i adresów najbliŝszego punktu opieki lekarskiej, straŝy poŝarnej, policji a takŝe apteczki oraz środków i urządzeń przeciwpoŝarowych - naleŝy wykonać i oznakować drogi umoŝliwiające ewakuację, komunikację i dojazd dla wozu straŝy poŝarnej lub karetki pogotowia. Dróg tych i wyjazdów nie wolno zastawiać lub wykorzystywać na cele składowania i muszą być w kaŝdej chwili dostępne - na budowie powinny znajdować się podręczne środki gaśnicze przed dopuszczeniem pracowników do robót zakład zobowiązany jest zaopatrzyć ich w odzieŝ roboczą i ochronną, zgodnie z obowiązującymi przepisami (hełmy, rękawice ochronne, obuwie robocze, szelki bezpieczeństwa przy pracach na wysokości) z uwzględnieniem niebezpieczeństw wystąpienia: urazów mechanicznych, poraŝenia prądem, oparzenia, zatrucia, promieniowania, wibracji, upadku z wysokości lub innych szkodliwych czynników i zagroŝeń związanych z wykonywaną pracą. NaleŜy stosować przewidziane przy robotach urządzenia zabezpieczające i ochronne( np. osłony). Urządzenia powinny być sprawne i posiadać aktualne atesty. - naleŝy dokonywać systematycznych kontroli stanu bezpieczeństwa i higieny pracy, stanu technicznego maszyn i urządzeń 7

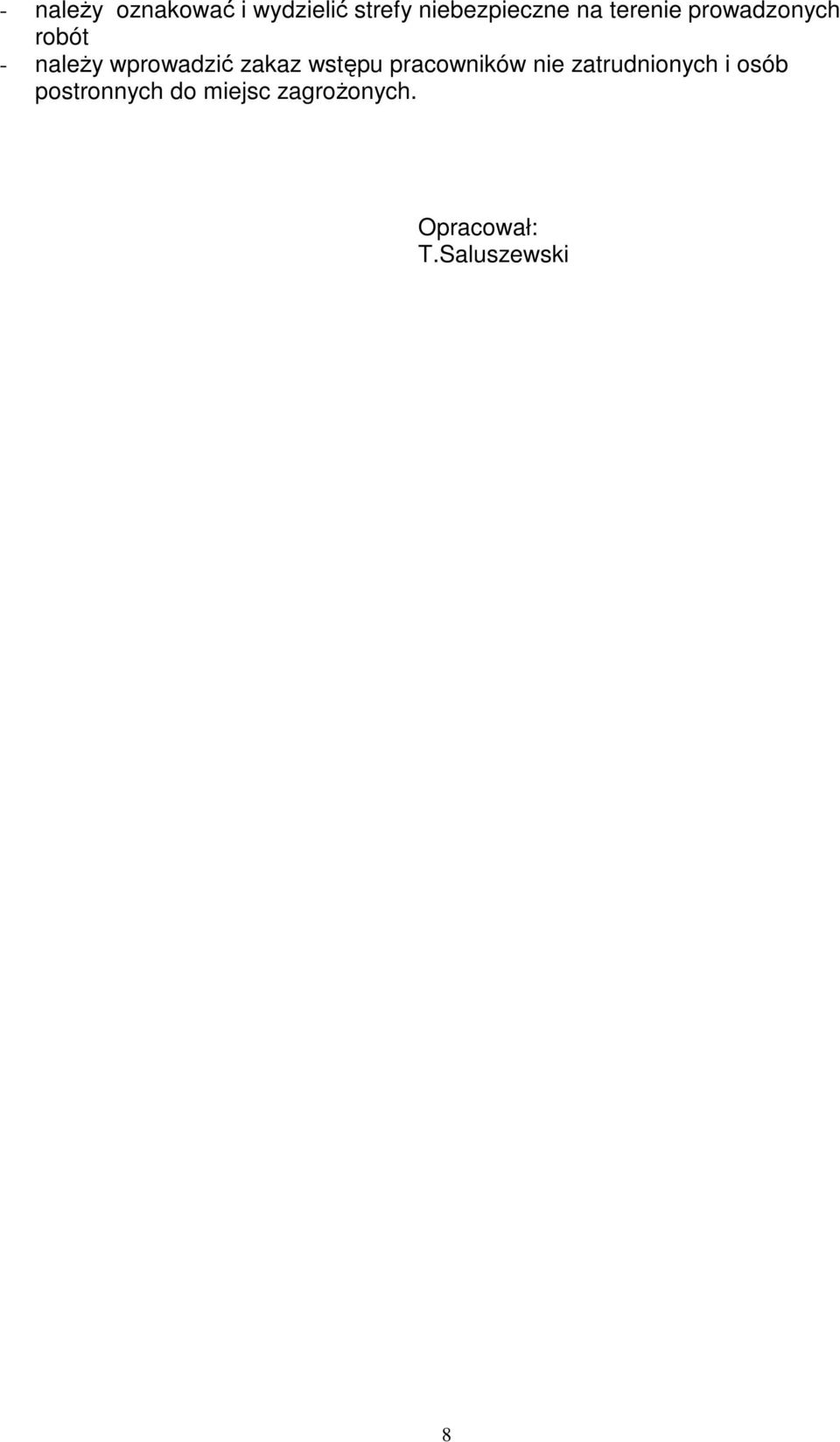

8 - naleŝy oznakować i wydzielić strefy niebezpieczne na terenie prowadzonych robót - naleŝy wprowadzić zakaz wstępu pracowników nie zatrudnionych i osób postronnych do miejsc zagroŝonych. Opracował: T.Saluszewski 8

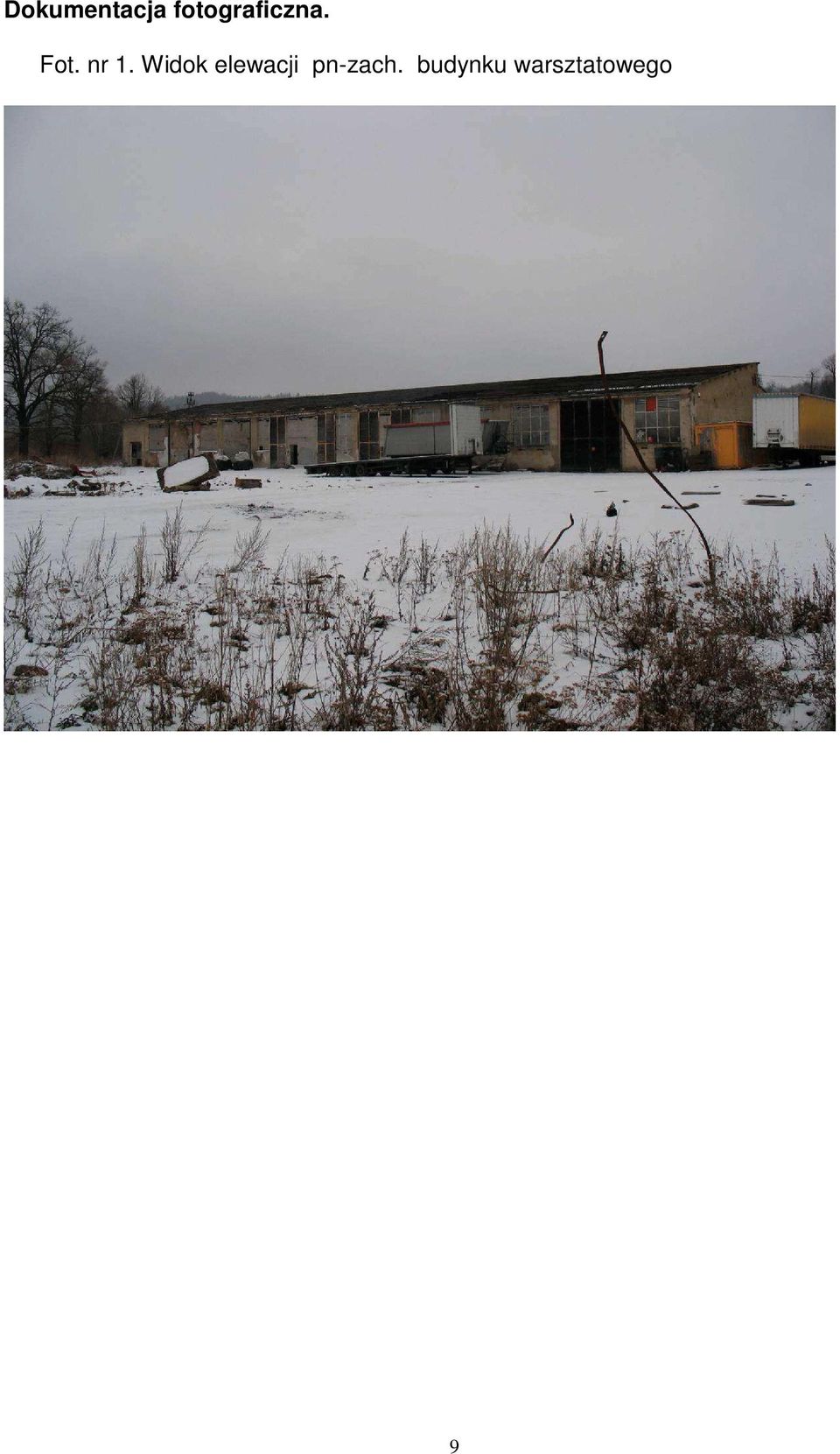

9 Dokumentacja fotograficzna. Fot. nr 1. Widok elewacji pn-zach. budynku warsztatowego 9

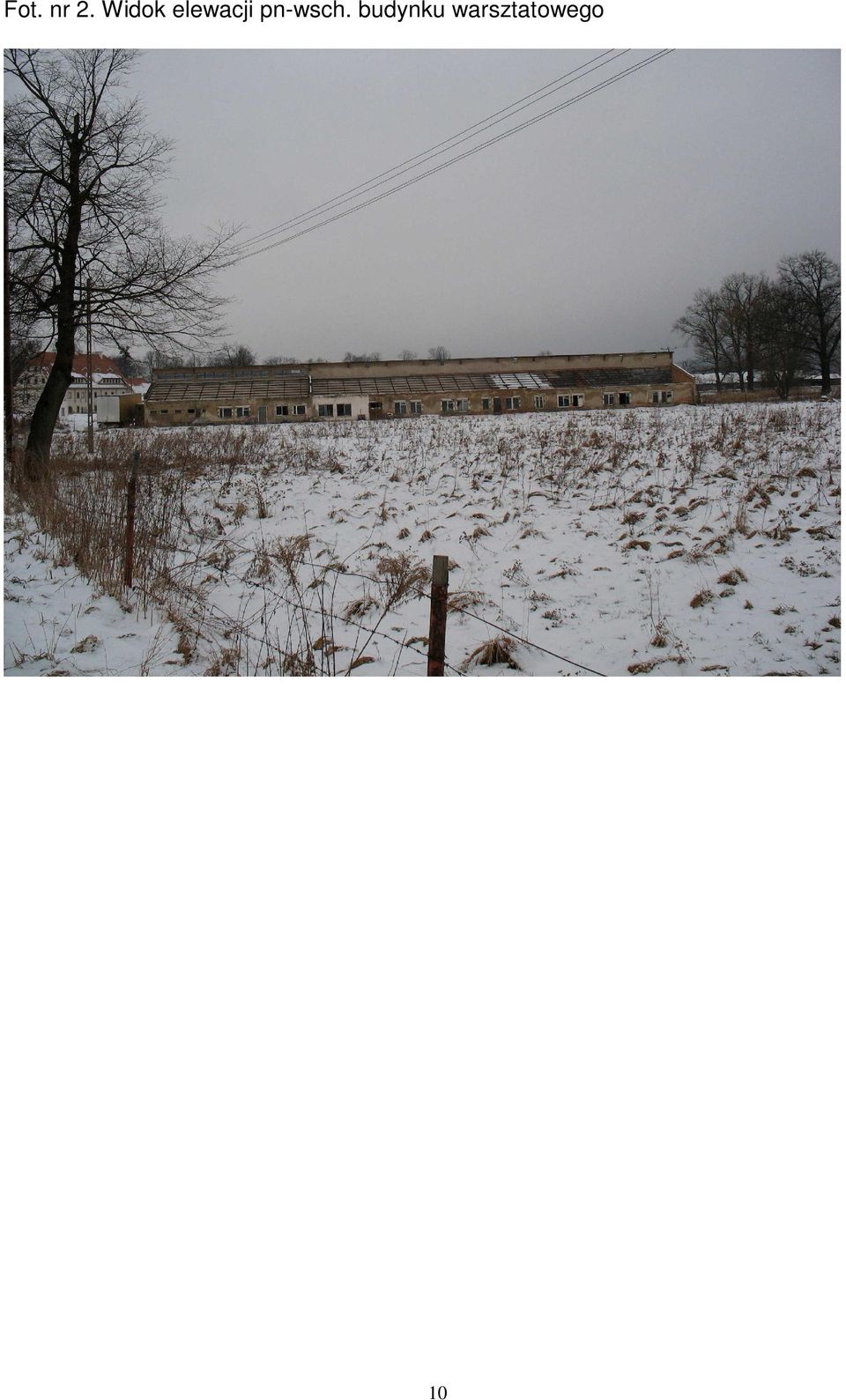

10 Fot. nr 2. Widok elewacji pn-wsch. budynku warsztatowego 10

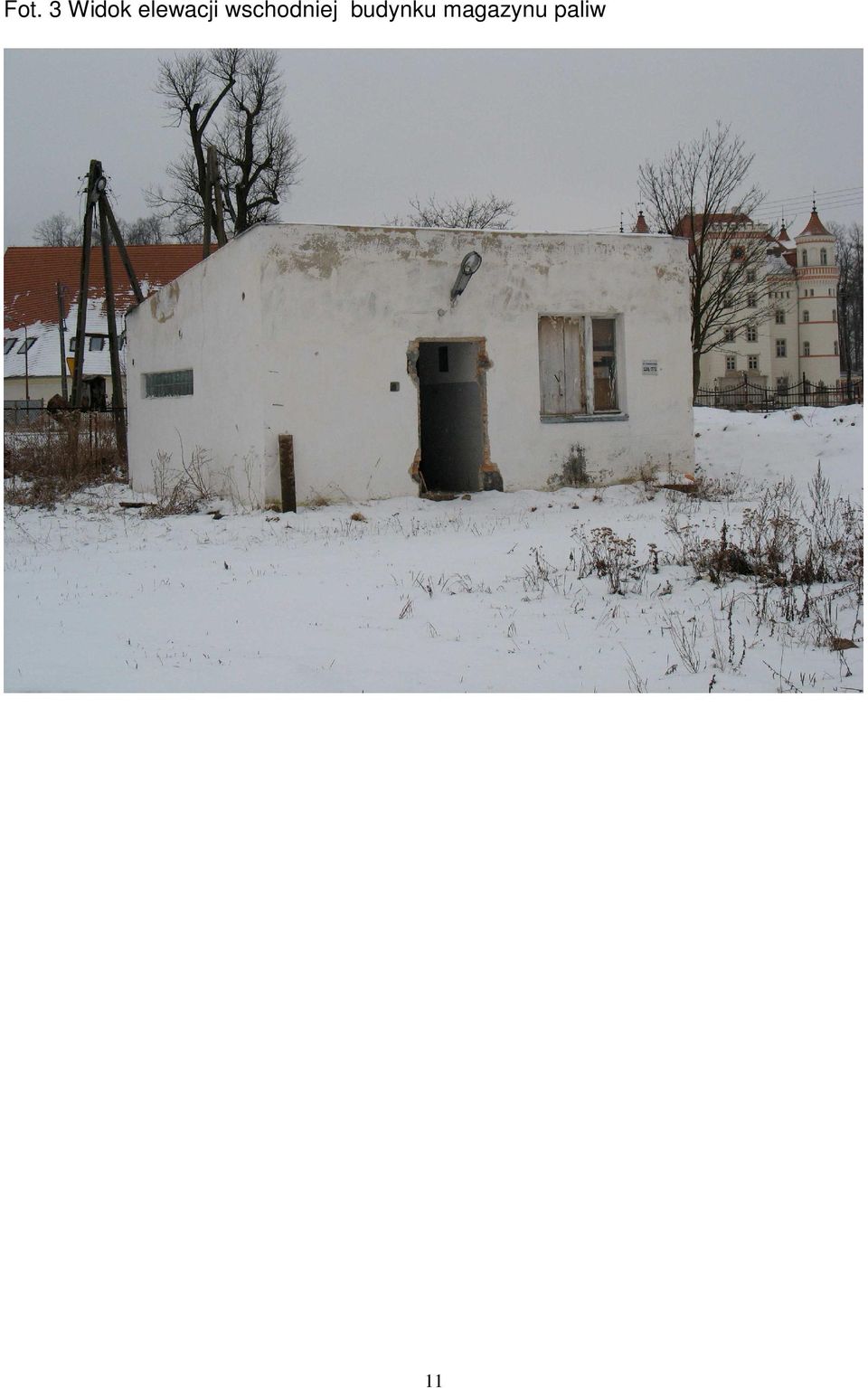

11 Fot. 3 Widok elewacji wschodniej budynku magazynu paliw 11

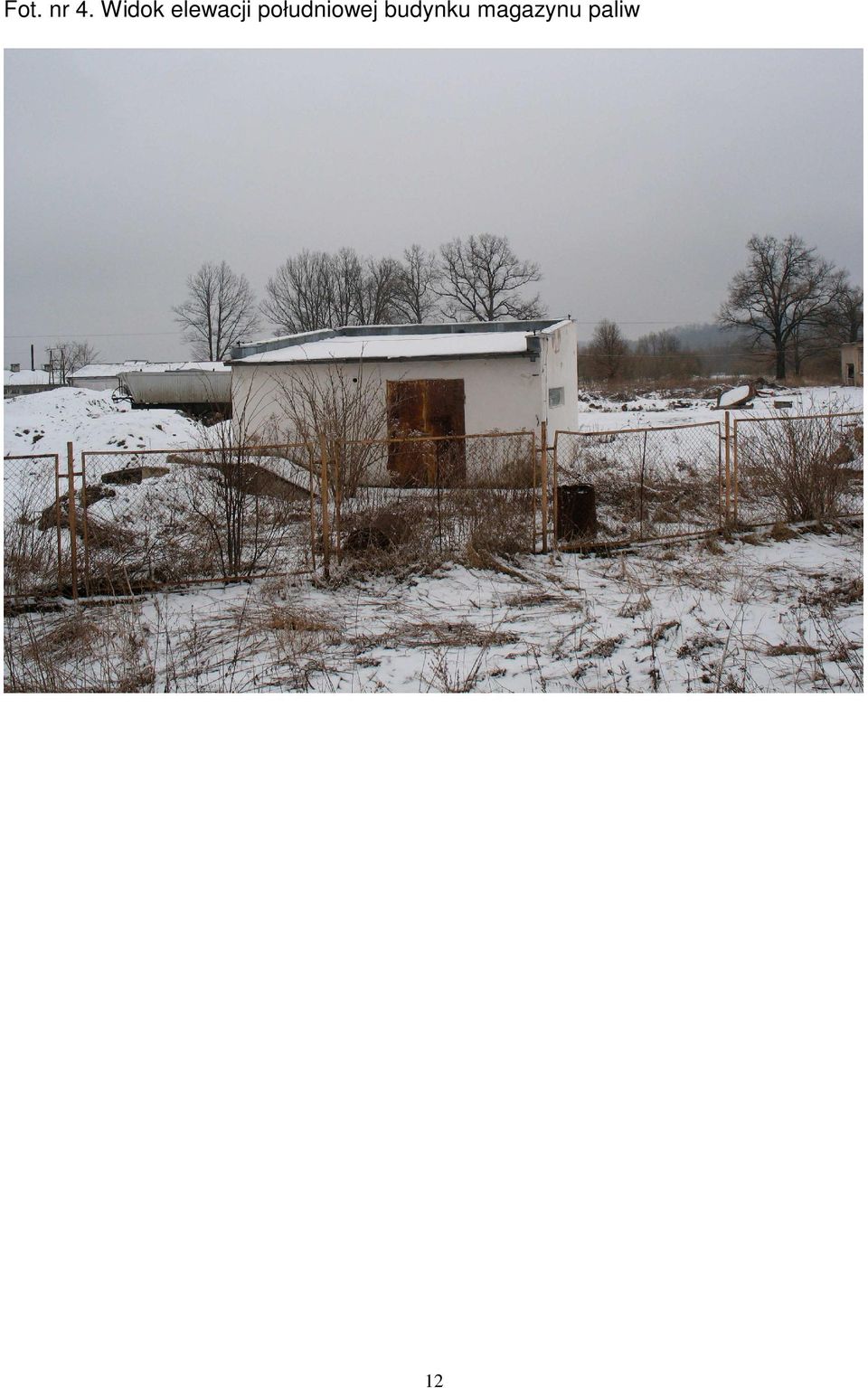

12 Fot. nr 4. Widok elewacji południowej budynku magazynu paliw 12
