1 Thermocassette

2 Thermocassette 3 6 0,8 m 0,8 m Minimalne odległości montażowe Minimalne odległości [mm] Sufit 80 Ściana, długi bok urządzenia 50 Ściana, krótki bok urządzenia 50 Przeszkoda 500 Podłoga 1800 Rys. 1: Minimalna odległość montażowa 2

3 Thermocassette Montaż Min 1,5 mm² Max 2100 W Rys. 2 Rys. 3 A C B D E Rys. 4 3

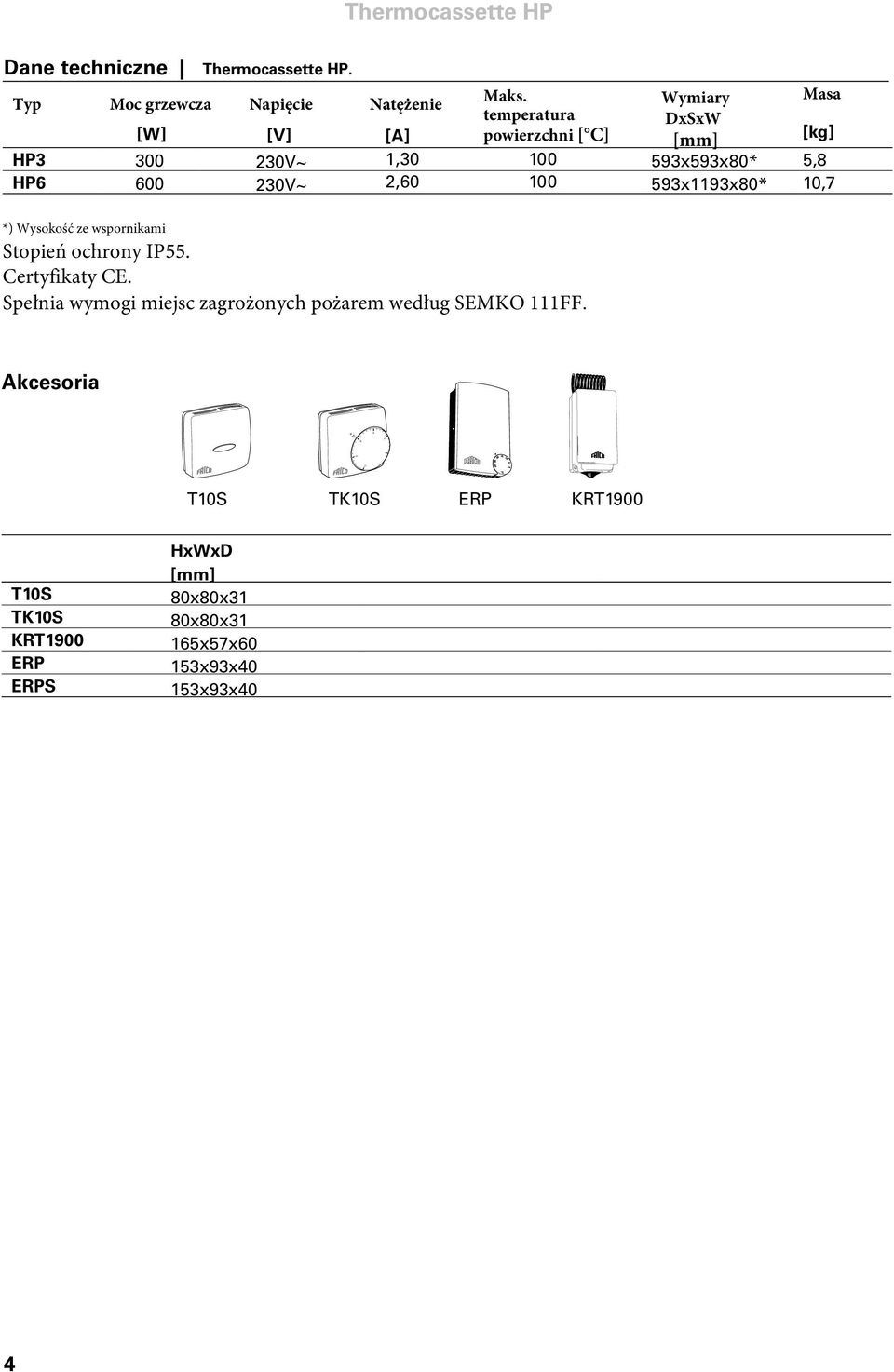

4 Thermocassette Dane techniczne Thermocassette. Typ Moc grzewcza Napięcie Natężenie Maks. Wymiary Masa temperatura DxSxW [W] [V] [A] powierzchni [ C] [mm] [kg] V~ 1, x593x80* 5, V~ 2, x1193x80* 10,7 *) Wysokość ze wspornikami Stopień ochrony IP55. Certyfikaty CE. Spełnia wymogi miejsc zagrożonych pożarem według SEMKO 111FF. Akcesoria T10S TK10S ERP KRT1900 T10S TK10S KRT1900 ERP ERPS HxWxD [mm] 80x80x31 80x80x31 165x57x60 153x93x40 153x93x40 4

5 Thermocassette Schemat połączeń 3, ERP/ T10S/TK10S 230V~ Schemat połączeń wewnętrznych 230V~ Regulacja mocy ERP K 1 2 U 3 4 U K G G 230V~ Regulacja za pomocą termostatu 230V~ N P Thermostat 5

6 PL Thermocassette Instrukcja montażu i obsługi Zalecenia ogólne Przed rozpoczęciem montażu i eksploatacji należy uważnie przeczytać niniejszą instrukcję obsługi. Instrukcję należy zatrzymać do przyszłych konsultacji. Urządzenia podlegają gwarancji wtedy i tylko wtedy, gdy są montowane, podłączane i eksploatowane zgodnie z zaleceniami producenta oraz instrukcji montażu i obsługi firmy Frico. Obszar zastosowania Panel grzejny jest przeznaczony do ogrzewania pomieszczeń wymagających wolnych ścian. Panel może być stosowany do kompleksowego ogrzewania, lub jako dodatkowe ogrzewanie (np. nad recepcją lub w innym miejscu pracy). Istnieje dwa modele o mocy: 300 W i 600 W. Panel zapewnia ogrzewanie przede wszystkim na drodze promieniowania. Oznacza to, że w celu uzyskania tej samej temperatury odczuwalnej możliwe jest zmniejszenie temperatury powietrza w pomieszczeniu, co pozwala zaoszczędzić energię. Ze względu na niską temperaturę powierzchni, max 100 C, panel grzejny nadaje się do pomieszczeń o stosunkowo małej wysokości sufitu. Dzięki lokalizacji, panel jest chroniony przed kontaktem fizycznym lub uszkodzeniem. Nie ma ryzyka poparzenia. Projekt Dyskretny Thermocassette do montażu zewnętrznego lub w zabudowie. Dostarczany z kablem o długości 1,8 m i wtyczką. Wysoki stopień ochrony IP55. Jedna lub więcej jednostek muszą być podłączone do zasilania za pomocą wyłącznika różnicowego o mocy 30 ma. Przekrój przewodu musi być co najmniej 1,5 mm 2. Panele mogą być wzajemnie połączone za pomocą gniazda z tyłu jednostki. Maksymalna moc połączenia 2100 W. Jeśli urządzenia mają być dodatkowo zaizolowane to izolacja nie może przekraczać wartości R = 5 m2k / W. Montaż w zabudowie Zintegrowana w suficie. Patrz Rys Boczna odległość do ściany powinna wynosić co najmniej 50 mm. 2. Promiennik powinien być podłączony tylko przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi. 3. Umieść panel w odpowiednim miejscu w zabudowie. Minimalna wysokość "H" do demontażu, projekt T-profil 32x15: 150 mm, T-profil 38x24: 200mm. UWAGA! Unikać mocowania pionowych pasków w T-profil, gdzie panel ogrzewania ma być zainstalowany. Panel wypełnia cały plac. 4. Podłącz panel. 5. Na ostatniej stronie jest instrukcja montażu, którą należy wypełnić oraz rozrysować rozmieszczenie urządzeń grzewczych. Montaż zewnętrzny Patrz Rys.4 1. Wysokość montażu nad podłogą powinna wynosić co najmniej 1,8 m, a odległość boczna do ściany co najmniej 50 mm. W przypadku montażu w płycie gipsowej, upewnij się, że uchwyty montażowe są mocowane na belce z tyłu. Wytrzymałość płyty jest ograniczona podczas pracy w długotrwałych wysokich temperaturach. 2. Panel pownien być podłączony tylko przez wykwalifikonwago elektryka, zgodnie z obowiązującymi przepisami krajowymi. 6

7 Thermocassette PL 3. Przymierz i przykręć dwa luźne uchwyty do sufitu. Nie dokręcaj jeszcze śrub. Istotne jest, że otwory są pod kątem prostym (Rys. 4A) 4. Zaczep wsporniki panelu do tych na suficie, tylko od strony, kótra jest najbliżej do przewodu. Pozwól swobodnie zwisać panelowi. (Rys. 4B) 5. Podłącz panel. 6. Odchyl panel i dopasuj położenie boczne wsporników montażowych. (Rys. 4C). 7. Opuść panel i dokręć śruby w suficie. (Rys. 4D) 8. Odchyl panel i zaczep ponownie uchwyty do wsporników sufitowych. UWAGA! Należy uważać, aby podczas montażu z drugiej strony nie odczepić wspornika. 9. Zabezpiecz panel śrubą (w zestawie) w każdym punkcie zawieszenia. (Rys. 4E) 10.Na ostatniej stronie jest instrukcja montażu, którą należy wypełnić oraz rozrysować rozmieszczenie urządzeń grzewczych. Wymina kabla dla 3 i 6 1. Ze względu na ograniczenie w kategorii IP55 kabel nie może być zmieniony. 2. Jeśli kabel jest uszkodzony urządzenie jest usuwane. Bezpieczeństwo Urządzenie nie jest przeznaczone do użytku przez dzieci i osoby o ograniczonych zdolnościach fizycznych, sensorycznych i psychicznych, jak również dla osób nie mających wiedzy ani doświadczenia w stosowaniu urządzenia. Chyba, że osoby te znajdują się pod kontrolą lub zostały poinstruowane w zakresie użytkowania urządzenia oraz o ich odpowiedzialności za własne bezpieczeństwo. Dzieci powinny pozostawać pod opieką osób dorosłych dla uniknięcia ewentualnego wykorzystania urządzenia do zabawy. 7

8 Umieść ten rysunek obok tablicy rozdzielczej UWAGI! nie ograniczać emisji termicznej ogrzanego sufitu; nie umieszczać innych materiałów niż zalecanych nie należy wkladać gwoździ i śrub 3, 300W, 230V 6, 600W, 230V Rysunek instalacji
