PAEC3200 PAEC3200. Stylowa kurtyna powietrzna do chłodni, wyposażona w silnik EC i zintegrowane sterowanie. 1 Bez ogrzewania

Wielkość: px

Rozpocząć pokaz od strony:

Download "PAEC3200 PAEC3200. Stylowa kurtyna powietrzna do chłodni, wyposażona w silnik EC i zintegrowane sterowanie. 1 Bez ogrzewania"

Kamil Janik
5 lat temu
Przeglądów:

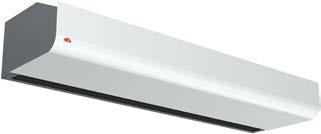

R PAEC3200 PAEC3200 Stylowa kurtyna powietrzna do chłodni, wyposażona w silnik EC i zintegrowane sterowanie Zalecana wysokość montażu 3,2 m* ontaż poziomy Długości: 1, 1,5 i 2 m 1 Bez ogrzewania

Bezstopniowa regulacja umożliwia precyzyjne ustawienie, co czyni kurtynę PAEC doskonałym wyborem do chłodni i zamrażalni, a także do budynków klimatyzowanych, pozwalając oddzielić powietrze

1 R PAEC3200 PAEC3200 Stylowa kurtyna powietrzna do chłodni, wyposażona w silnik EC i zintegrowane sterowanie Zalecana wysokość montażu 3,2 m* ontaż poziomy Długości: 1, 1,5 i 2 m 1 Bez ogrzewania Zastosowanie odel PAEC3200 wydajnie zabezpiecza chłodnie i zamrażalnie, oferuje bardzo niskie koszty eksploatacji i umożliwia oszczędność energii nawet do 85%. Bezstopniowa regulacja umożliwia precyzyjne ustawienie, co czyni kurtynę PAEC doskonałym wyborem do chłodni i zamrażalni, a także do budynków klimatyzowanych, pozwalając oddzielić powietrze wewnętrzne od zewnętrznego. Wzornictwo Ponadczasowy design sprawia, że kurtyny PAEC nadają się do większości budynków. Kurtyna może być dostarczona w dowolnym kolorze z palety RA. Zoptymalizowany przepływ powietrza zgodnie z technologią Thermozone. Profil prędkości powietrza m 0,1 0,5 1,0 1,5 2,0 3,0 4,0 8,3 m/s 7,2 m/s 5,3 m/s 4,5 m/s 3,8 m/s 3,1 m/s 2,7 m/s Specyfikacja produktu Połączenie silników EC z niepowtarzalną geometrią wentylatorów Frico pozwala uzyskać bardzo niskie koszty eksploatacji. Bezstopniowa regulacja przepływu powietrza. Wsporniki ścienne w zestawie. Zdejmowany przód ułatwia montaż i konserwację. Odporna na korozję obudowa jest wykonana z ocynkowanych i pomalowanych proszkowo płyt stalowych. Plastikowe zakończenia. Kolor przodu: biały, RA 9016, NCS S 0500-N. Kolor kratki, części tylnej i końców: szary, RA Pomiary zgodnie z ISO Wartości średnie dla tej grupy produktów. *) Podciśnienie pogarsza efekt działania kurtyny i ma wpływ na jej zasięg

2 Dane techniczne 1 Bez ogrzewania - PAEC3200 A (IP44) Typ oc [kw] Wydajność powietrza [m 3 /h] Poziom głośności* 1 [db(a)] Napięcie silnika [V] Natężenie silnika* 2 [A] Długość [mm] Waga [kg] PAEC3210A /58 230V 0,19/1, PAEC3215A /58 230V 0,20/1, PAEC3220A /61 230V 0,36/2, *1) Warunki: Odległość do urządzenia 5 m. Współczynnik kierunkowy: 2. Powierzchnia absorpcji: 200 m². Przy przepływie powietrza 50% i 100%. *2) Przy przepływie powietrza 50% i 100%. Stopień ochrony: IP44. Certyfikat CE. Wymiary Wszystkie modele 1045 / 1555 / / 1578 / min Urządzenia 2-metrowe 165 min 500 min Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia.

ontaż i podłączenie ontaż Kurtynę powietrzną montuje się poziomo z kratką

Dostępne są różne opcje montażu w tym, wsporniki do montażu ściennego

montażu sufitowego Przyłącze Urządzenie podłącza się za pomocą przewodu 1,5

3 ontaż i podłączenie ontaż Kurtynę powietrzną montuje się poziomo z kratką nadmuchową skierowaną w dół, tak blisko drzwi, jak to możliwe. Dostępne są różne opcje montażu w tym, wsporniki do montażu ściennego (dostarczane z urządzeniem) i podwieszanego oraz pręty gwintowane do montażu sufitowego Przyłącze Urządzenie podłącza się za pomocą przewodu 1,5 m zakończonego wtyczką. Zdejmowany przód ułatwia montaż i konserwację. Wsporniki ścienne w zestawie.

4 Opcje sterowania Bezstopniowa regulacja przepływu powietrza Przepływ powietrza ustawia się ręcznie na wewnętrznym potencjometrze 0-10 V, umieszczonym w kratce wylotowej Bezstopniowa regulacja przepływu powietrza za pomocą zewnętrznego potencjometru Przepływ powietrza ustawia się ręcznie na zewnętrznym potencjometrze 0-10 V. Kompletny zestaw sterowania stanowią: PAP10, potencjometr zewnętrzny 5 Bezstopniowa regulacja przepływu powietrza z czujnikiem drzwiowym Kiedy drzwi są zamknięte, wentylator pracuje na niskich obrotach, które ustawia się na wewnętrznym potencjometrze 0-10 V, umieszczonym w kratce wylotowej. Po otwarciu drzwi wentylator pracuje na wysokich obrotach, które ustawia się na zewnętrznym potencjometrze. Ta forma sterowania oferuje krótki czas reakcji i najlepszą ochronę. Kompletny zestaw sterowania stanowią: SIReDC, czujnik drzwiowy PAP10, potencjometr zewnętrzny Potencjometr wewnętrzny (dostępny dla kratki wylotowej). Sterownik BS Kurtyną powietrzną można także sterować za pomocą BS (0-10 V). Sterowanie PAP10, potencjometr zewnętrzny Potencjometr do regulacji bezstopniowej. Wymagane napięcie wyjściowe ustawia się bezstopniowo w zakresie 0-10 V. Przełącznik bezpotencjałowy do Wł./Wył. urządzenia zewnętrznego. Potencjometr można zainstalować w zabudowie (IP44) lub na zewnątrz (IP54). SIReDC, czujnik drzwiowy Informuje o stanie drzwi. Bezpotencjałowy, zestyk przełączny. Typ Opis PAP10 SIReDC Potencjometr zewnętrzny Czujnik drzwiowy

5 Akcesoria PA3PF PA34TR PA2P PA3PF, sufitowe wsporniki montażowe ocowania do montażu urządzenia pod sufitem za pomocą wsporników podwieszanych lub prętów gwintowanych (wyposażenie dodatkowe). PA34TR, szpilki gwintowane Szpilki gwintowane do montażu urządzenia na suficie. Długość 1 m. Używane ze sufitowymi wspornikami montażowymi PA2PF/ PA3PF. PA2P, wsporniki podwieszane Wsporniki podwieszane do montażu urządzenia pod sufitem. Długość 1 m. istwy mają białą plastikową maskownicę, w której można poprowadzić przewody. W razie potrzeby listwy można skrócić. Używane ze sufitowymi wspornikami montażowymi PA2PF/PA3PF. Typ Opis Dostarczona ilość Długość PA3PF15 Wsporniki montażowe sufitowe do urządzeń o długości 1 i 1,5 4 szt PA3PF20 Wsporniki montażowe sufitowe do urządzeń o długości 2 6 szt PA34TR15 Szpilki gwintowane do urządzeń o długości 1 i 1,5 4 szt 1 m PA34TR20 Szpilki gwintowane do urządzeń o długości 2 6 szt 1 m PA2P15 Zawiesia sufitowe z maskownicą do urządzeń o długości 1 i1,5 2 szt 1 m PA2P20 Zawiesia sufitowe z maskownicą do urządzeń o długości 2 3 szt 1 m

6 Schematy połączeń Bezstopniowa regulacja przepływu powietrza Green Brown 10 0 / Tach / +10 V / 0-10 V PW / GND PAEC2520A/PAEC3220A PAEC3220A PAEC3210A PAEC2510A/PAEC3210A PAEC3215A PAEC2515A/PAEC3215A Bezstopniowa regulacja przepływu powietrza za pomocą zewnętrznego potencjometru Green Brown Us + - PAP Us / +10 V + / 0-10 V out - / GND PAEC2520A/PAEC3220A PAEC3220A PAEC3210A PAEC2510A/PAEC3210A PAEC3215A PAEC2515A/PAEC3215A / Tach / +10 V / 0-10 V PW / GND

7 Schematy połączeń Bezstopniowa regulacja przepływu powietrza z czujnikiem drzwiowym Green Brown Us + - PAP Us / +10 V + / 0-10 V out - / GND Com No Nc / Tach / +10 V / 0-10 V PW / GND SIReDC PAEC2520A/PAEC3220A PAEC3220A PAEC3210A PAEC2510A/PAEC3210A PAEC3215A PAEC2515A/PAEC3215A
