MDV BLUE Zrównoważona i efektywna ekstrakcja powietrza Wentylator dachowy MDV BLUE, którego zadaniem jest ekstrakcja powietrza z wnętrza budynku, łączy w sobie wszystkie najnowsze osiągnięcia w

Zapewnia to unikalne połączenie bardzo niskiego zużycia energii elektrycznej z doskonałą wydajnością.

Urządzenie wyposażone jest w wentylator promieniowy, a jego obudowa wykonana jest z blachy Sendzimira.

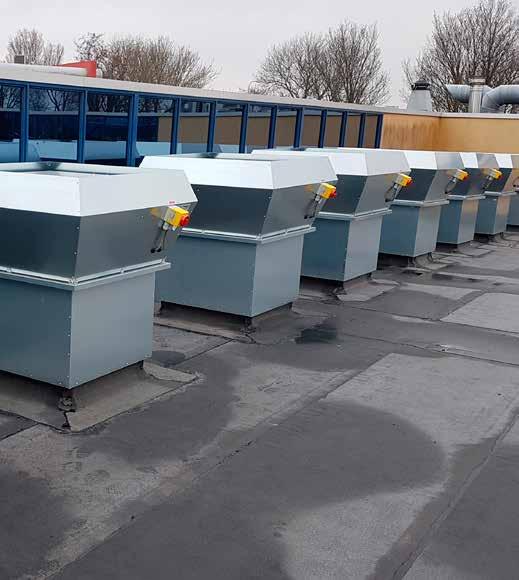

1 MDV BLUE Zrównoważona i efektywna ekstrakcja powietrza Wentylator dachowy MDV BLUE, którego zadaniem jest ekstrakcja powietrza z wnętrza budynku, łączy w sobie wszystkie najnowsze osiągnięcia w dziedzinie usprawniania wentylatorów, włączając w to technologię opartą na wysoce wydajnym wentylatorze EC. Zapewnia to unikalne połączenie bardzo niskiego zużycia energii elektrycznej z doskonałą wydajnością. Wentylator dachowy MDV BLUE dostępny jest w różnych rozmiarach i w różnych opcjach wydatku powietrza, od 300 m³/h do m³/h. Urządzenie wyposażone jest w wentylator promieniowy, a jego obudowa wykonana jest z blachy Sendzimira. Właściwości urządzenia Mark MDV BLUE Dogodna cena Technologia oparta na wentylatorze EC iezawodność Wysoka wydajność Zgodność z normą EU 1253/2014 (Ekoprojekt) Zakres wydatku powietrza od 300 m³/h do m³/h Dostępność urządzenia w wersjach z wentylatorem AC EC Łatwość konserwacji Wysoka odporność na działanie związków chemicznych Możliwość całkowitej integracji z systemem BMS Opcja Obudowa wykonana z aluminium AlMg3 o odporności wody morskiej Sterowanie w oparciu o: ciśnienie stałe, 0-10V, obecność ludzi w pomieszczeniu, CO2, wilgotność i temperaturę. Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! Wentylator MDV BLUE znajduje zastosowanie fabrykach, spawalniach, biurach i supermarketach. Firma Mark udziela standardowo 2-letniej gwarancji na urządzenie. +7dB[A] * -10dB[A] 2m 5m 10m 118

2 Wymiary A B z x m ød F E b øk 12 C b 12 Typ A B C D E F b z x m øk MDV Blue x ø9 20 MDV Blue x ø9 20 MDV Blue x ø12 20 MDV Blue x ø12 20 MDV Blue x ø12 20 MDV Blue x ø12 20 MDV Blue x ø12 20 MDV Blue x ø12 20 Poniższe wymiary odnoszą się zarówno do MDV Blue AC jak i do MDV Blue EC. Dane techniczne MDV Blue AC apięcie (50Hz) V ominalny przepływ powietrza m 3 /s 0,56 0,72 0,95 1,69 2,10 3,11 3,88 ominalny pobór mocy kw 0,22 0,37 0,58 1,1 1,45 2,5 3,9 ominalna wartość SFP W/m 3 /s ominalna prędkość powietrza m/s 12,04 13,82 13,55 19,70 20,07 23,80 24,03 ominalne ciśnienie Pa Sprawność statyczna wentylatora % 26,16 36,16 26,53 27,96 16,60 28,11 21,89 Poziom hałasu (5m)* db(a) Maksymalny przepływ powietrza m 3 /h atężenie prądu I max A 1,1 1,85 2,6 5,2 5,0 8,2 11,5 Waga kg Klasa ochrony IP MDV Blue EC apięcie (50Hz) V ominalny przepływ powietrza m 3 /s 0,25 0,56 0,84 1,16 1,61 2,50 3,05 3,89 ominalny pobór mocy kw 0,07 0,15 0,31 0,26 0,32 0,82 1,50 1,40 ominalna wartość SFP W/m 3 /s ominalna prędkość powietrza m/s 6,69 13,37 15,95 16,73 18,73 23,77 23,38 24,03 ominalne ciśnienie Pa Sprawność statyczna wentylatora % 26,0 38,2 61,3 52,7 60,4 43,1 57,4 49,2 Poziom hałasu (5m)* db(a) Maksymalny przepływ powietrza m 3 /h atężenie prądu I max A 1,4 2,2 2,2 3,0 2,2 4,0 3,7 4,2 Waga kg Klasa ochrony IP Sprawność termiczna: ie dotyczy HRS: Brak Kategoria: RVU Temperatury pracy: -20 / +60 ºC 119

3 Akcesoria sekcje dodatkowe A B C E 1 D F O A K C E 5 D G O T R S U 9 V 1 Podstawa dachowa 2 Podstawa dachowa z zaworem samozamykającym się 3 Podstawa dachowa z okrągłym otworem montażowym 4 Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym 5 Podstawa dachowa z tłumikiem hałasu* 6 Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się 7 Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym 8 Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i okrągłym otworem montażowym 9 Regulowana (0-30º) podstawa dachowa * Tłumik dostarczany jest także osobno, cena na zapytanie. 120

4 Wymiary (mm) znajdują się na stronie 106 Type A B C D E F G K M O R S U V 225/ M M / M M M M M M / M M Maskownica (kg) Type 225/ / /630 Podstawa dachowa 6,3 8,4 9,9 10,9 13,7 Podstawa dachowa z zaworem samozamykającym się 7,6 10,4 12,5 13,8 18,2 Podstawa dachowa z okrągłym otworem montażowym 7,8 10,4 12,7 14,0 18,1 Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym 8,4 11,0 14,2 15,8 21,1 Podstawa dachowa z tłumikiem hałasu 19,6 29,2 33,1 37,4 46,6 Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się 20,8 31,1 35,7 40,3 51,2 Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym 21,1 31,2 35,8 40,6 51 Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i okrągłym otworem montażowym 21,7 32,3 37,4 42,3 54,1 Regulowana (0-30º) podstawa dachowa 6, ,

5 Sugestie dotyczące montażu / lokalizacji MDV z podstawą tłumiącą MDV w aplikacji umożliwiającej podłączenie do kanału AC czy EC? AC EC Znaczenie Prąd zmienny Elektronicznie komutowany (zmienny) Sprawność Ogólnie niższa, niż w przypadku EC Wyższa, zwłaszcza przy obciążeniu częściowym Zmienna prędkość Potrzebne dodatkowe wyposażenie* Zintegrowana Sterowanie Dodatkowe urządzenia zewnętrzne 0-10 V i zazwyczaj modbus Koszty eksploatacji Wyższe iższe Koszty inwestycyjne iższe Wyższe Zgodny z EU1253? Tak, pod warunkiem zamontowania falownika Tak * Kontrola prędkości przy pomocy transformatora, falownika i przełącznika bezstopniowego. 122

6 Automatyka MDV Blue AC 5-stopniowy regulator obrotu obecności temperatury (IP54) (IP20) CO wilgotności BMS PinTherm Connect Termostat pomieszczeniowy Regulator Modbus Możliwe kombinacje: obecności & czujnik temperatury obecności & czujnik CO 2 obecności & czujnik wilgotności MDV Blue EC maks. 8 urządzeń obecności temperatury (IP54) (IP20) CO wilgotności ciśnienia PinTherm Connect Regulator ciśnienia (230V) (400V) Potencjometr Regulator Modbus Możliwe kombinacje: obecności & czujnik temperatury obecności & czujnik CO 2 obecności & czujnik wilgotności 123
