Wisząca Nagrzewnica Powietrza typu RAPID z Palnikiem Gazowym Moc cieplna modeli 15, 24, 32, 35, 44 i 53 kw Parametry Techniczne

Transkrypt

1 Przepływowa, wymiennikowa nagrzewnica powietrza RAPID z palnikiem PREMIX zastąpiła popularną nagrzewnicą typu AE z 1 stopniowym palnikiem atmosferycznym. Podobnie jak poprzednia, może być stosowana jako urządzenie bezpośredniego nadmuchu ciepłego powietrza, najczęściej instalowane na ścianach ogrzewanego obiektu, ze względu na łatwy pobór powietrza do spalania i wyrzut spalin. Nagrzewnica czerpie powietrze do ogrzania z wnętrza obiektu. Nagrzewnica podstawowej wersji oznaczona jest symbolem RA *** W typoszeregu znajduje się 6 urządzeń w wersji podstawowej Komora spalania i wymiennik typu spaliny/powietrze zbliżone konstrukcją do wymienników w jakie wyposażone są nagrzewnice kondensacyjne typu PC, wykonane są ze stali szlachetnej, zapewniającej długotrwałe użytkowanie w najtrudniejszych nawet warunkach. Dobrze rozwinięta powierzchnia wymiany ciepła zapewnia wysoką sprawność. Ze względu na wysokie wymagania Unii Europejskiej w zakresie czystości spalania paliw gazowych, zastosowano palnik typu PREMIX wykonany również z tego samego gatunku stali stopowej AISI 430, odpornej na szoki temperaturowe. Palnik zapewnia spalanie, na poziomie emisji: Niskoemisyjny palnik typu PREMIX CO = 0 ppm N0x = < 80 mg/kw spełniając całkowicie europejskie wymogi ochrony środowiska. Przygotowanie mieszanki paliwowej gaz-powietrze następuje w komorze wentylatora, która jest jednocześnie kolektorem gazu, w stosunku stałym bez względu na moc, z jaką pracuje urządzenie. Innymi słowy oznacza to, że zwiększenie sprawności urządzenia przy jednoczesnej zmniejszającej się mocy osiągnięto dzięki specjalnej technice mieszania gazu z powietrzem. Ilość powietrza do spalania i ilość gazu regulowane są jednocześnie, w sposób ciągły i optymalny. Strona 1 z 12

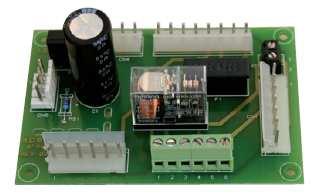

2 Elektro-zawór gazowy w sposób bezpieczny podaje określoną jego ilość w stosunku do ilości powietrza zgodnie z regulacją ustawioną fabrycznie (elektroniczna karta sterownika). W przypadku braku powietrza zawór zamyka się i nie podaje gazu. W przypadku zmniejszania się ilości powietrza do spalania zawór automatycznie zmniejsza ilość gazu, podtrzymując równocześnie zadane, stałe parametry czystego spalania. Na wyposażeniu nagrzewnicy znajduje się podstawowy, wbudowany w urządzenie regulator, sterujący i nadzorujący jej pracą. Urządzenie zabezpiecza nagrzewnicę przed przegrzaniem podłączenie do układu termostatów bezpieczeństwa. Ponadto zawiera układ regulacyjny pracy palnika gazowego oraz elektroniczny układ zapłonowy wyposażony w elektrodę zapłonową i czujnik obecności płomienia. W miejscach trudnodostępnych dla obsługi urządzenia, podstawowe sterowanie może odbywać się w sposób zdalny, za pomocą zdalnych przełączników i nastaw termostatów, podłączonych do nagrzewnicy kablem sterującym. Prosimy o zapoznanie się z Akcesoriami Dodatkowymi do Urządzeń APEN GROUP. Nagrzewnice AERMAX Line typu RAPID, dopuszcza do obrotu oraz instalacji na terenie wszystkich krajów Unii Europejskiej certyfikat badania typu CE: I BN4077 Strona 2 z 12

3 Dlaczego wybrać nagrzewnicę powietrza typu RAPID?: Wyjątkowo proste w instalacji i użytkowaniu urządzenie grzewcze, Doskonała cena w stosunku do wysokiej jakości technologii, Najwyższego rzędu sprawność do 92,6% w kategorii urządzeń z palnikiem 1 stopniowym, Wyjątkowo czyste i całkowite spalanie, z minimalną ilością tlenków węgla i azotu, Bardzo niskie zużycie paliwa, Możliwość instalacji urządzeń w pozycji poziomej (na ścianach lub słupach) i pionowej (do stropu pomieszczenia), Proste odprowadzanie spalin i pobór powietrza do spalania, Przyjazna środowisku naturalnemu, Nowoczesna stylistyka i lekkość konstrukcji, Możliwość współpracy z fabrycznie wykonaną komorą mieszania powietrza patrz Nagrzewnice Powietrza z Komorą Mieszania Powietrza. Nagrzewnica typu RAPID widok od strony wentylatora osiowego wlot powietrza Nagrzewnica typu RAPID widok od strony wymiennika ciepła wylot powietrza Strona 3 z 12

4 Obudowa Nagrzewnicy - nowoczesne wzornictwo - odporna temperaturowo - nadaje się do recyklingu - stalowe panele z izolacją termiczną typu sandwich Uchwyty Montażowe - solidna i nowoczesna konstrukcja - uchwyty stałe i obrotowe - wyjątkowo łatwa instalacja Uniwersalność zastosowania Urządzenia do montażu pionowego i poziomego. Okrągłe zawiesia z tyłu nagrzewnicy, pozwalają na zawieszenie pod sufitem patrz str. 8 Sterowanie - elektroniczny zapłon - proste połączenie elektryczne Strona 4 z 12

5 Parametry techniczne nagrzewnicy powietrza: Typu RAPID z 1 stopniowym palnikiem gazowym: kod identyfikacyjny modeli RA oznaczenie literowe 0xx wielkość Nagrzewnice powietrza w wersji z komorą mieszania RA015 RA024 RA032 RA035 RA043 RA054 Parametry Jedn. model model model model model model Moc cieplna palnika kw 16,5 26,5 34,8 38,7 47,5 53,4 Moc cieplna nagrzewnicy kw 15,3 24,3 31,7 34,9 43,6 53,4 Sprawność % 92,6 91,8 92,2 90,2 91,8 92,1 Wydatek powietrza w m³/h Ilość wentylatorów Szt Obroty wentylatora rpm Ø wentylatora/kąt natarcia mm/ 350/25 400/22 400/22 420/27 400/22 420/27 Przyrost temperatury T C 27,4 27,9 30,3 35,3 25,0 25,0 Zasięg strugi powietrza Dla wentylatora osiowego m Ø poboru powietrza do spalania i wyrzutu spalin w mm 80/80 80/80 80/80 80/80 80/00 80/80 Maks. ciśnienie na wylocie spalin Pa Zasilanie elektryczne V 230/50Hz - 1 fazowe 230/50Hz - 1 fazowe 230/50Hz - 1 fazowe 230/50Hz - 1 fazowe 230/50Hz - 1 fazowe 230/50Hz - 1 fazowe Pobór mocy W Poziom głośności Pomiar z odległości 6 metrów db(a) 39,9 44,4 44,4 47,5 47,4 50,5 Masa kg Strona 5 z 12

6 Wymiary nagrzewnicy powietrza: Typu RAPID z 1 stopniowym palnikiem gazowym: kod identyfikacyjny modeli RA oznaczenie literowe 0xx wielkość Wersja urządzenia z poziomym wyjściem króćców spalin (F) i poboru powietrza do spalania (A) usytuowanie króćców na tylnej ścianie nagrzewnicy - STANDARD: Model Gabaryty nagrzewnicy Kratki wywiewne Uchwyty Króciec gazowy Króćce spaliny/pow. Masa Nagrzewnicy L B H V HB LB IM IS ID DM Ø GO GV AV TV S kg RA ¾ RA ¾ RA ¾ RA ¾ RA ¾ RA ¾ Strona 6 z 12

7 Wersja urządzenia z pionowym wyjściem króćców spalin (F) i poboru powietrza do spalania (A) usytuowanie króćców na górnej ścianie nagrzewnicy: Model Nagrzewnicy ROZWIĄZANIE STANDARD Pozycja instalacyjna zawieszona pod sufitem A F AV TV S RA RA RA RA RA RA Strona 7 z 12

8 Pozycja instalacji nagrzewnicy: Ze względu na zastosowanie palnika PREMIX, nagrzewnicę RAPID można montować zarówno w pozycji poziomej instalacja na ścianie obiektu (V), jak i w pozycji pionowej podwieszenie pod sufitem (H). Pozycja instalacyjna pozioma Pozycja instalacyjna pionowa Pozycja z pionowym wyrzutem powietrza wymaga zastosowania dodatkowego układu termostatów sterujących pracą wentylatora Strona 8 z 12

9 Nagrzewnice RAPID i KONDENSA z Komorą Mieszania Powietrza patrz niezależna prezentacja Nagrzewnica Wentylator osiowy Komora mieszania powietrza Wentylator odśrodkowy Przepustnice regulacyjne Filtr powietrza Uchwyt montażowy Nagrzewnica z komorą mieszania z wentylatorem osiowym do bezpośredniego nawiewu powietrza Uchwyt montażowy Nagrzewnica z komorą mieszania z wentylatorem dośrodkowym do współpracy z kanałowym systemem dystrybucji powietrza Strona 9 z 12

10 Sterowniki zdalne: Prosty wyłącznik zdalnego sterowania, podłączony jest do nagrzewnicy kablem i umieszczony na ścianie. Funkcje: Włącz/wyłącz Przełącznik LATO/ZIMA ( grzanie/wentylacja ) kod urządzenia G Wyłącznik zdalnego sterowania, podłączony jest do nagrzewnicy kablem o długości 4 metrów. Funkcje: Włącz/wyłącz Elektroniczny pomiar temperatury wewnętrznej z regulowanym termostatem Przełącznik LATO/ZIMA ( grzanie/wentylacja ) Informacja o blokadzie pracy urządzenia Możliwość ręcznej, zdalnej de-blokady urządzenia kod urządzenia G Strona 10 z 12

11 Systemy Odprowadzenia Spalin: Strona 11 z 12

12 Systemy Uchwytów Montażowych: Zastosowanie w modelach nagrzewnic Uchwyt montażowy stały Uchwyt montażowy obrotowy Uchwyt montażowy obrotowy Modele RAPID od RA015 do RA054 Modele RAPID od RA015 do RA035 Modele RAPID od RA043 do RA545 Strona 12 z 12
