FRANK. Technologie dla budownictwa. Egcobox. izolowane łączniki płyt balkonowych zgodne z EC2
|
|
- Sylwester Pawłowski
- 7 lat temu
- Przeglądów:
Transkrypt
1 FRANK Technologie dla budownictwa Egcobox izolowane łączniki płyt balkonowych zgodne z EC2
2
3 Max Frank Sp. z o.o. ul. Łopuszańska Warszawa Polska Tel: Fax: info@maxfrank.pl Spis treści Egcobox łączniki płyt balkonowych Egcobox Software / projektowanie Egcobox Rozwiązania indywidualne Egcobox Fizyka budowli Egcobox Uwagi techniczne Egcobox Rodzaje typów łączników Egcobox Tabele obciążeń Egcobox Referencje Lista kontrolna
4 Egcobox łącznik płyt wspornikowych Każdy balkon wymaga indywidualnych rozwiązań Zabawy i grill Widoki i relaks Spotkania towarzyskie Suszarnia i ogródek 4
5 Egcobox łącznik płyt wspornikowych Zaplanuj swój balkon w wyjątkowy sposób! Izolacja termiczna Oszczędność energii Architektura Redukcja hałasu Normy Aprobaty Projektowanie Wymiarowanie Technologie dla budownictwa 5
6 Egcobox łącznik płyt wspornikowych 6
7 Egcobox łącznik płyt wspornikowych Egcobox izolowane łączniki płyt balkonowych Balkony i loggie stanowią dla każdego zaciszne oazy naszych domów. Aby radość domowników utrzymywała się na lata, wybór odpowiednich elementów ważny jest już na etapie planowania. Szczegół, któremu warto poświęcić chwilę uwagi to przejście z budynku na wystający element budowlany. Termoizolacyjny łącznik balkonowy Egcobox to trafny wybór: redukuje mostki cieplne dopasowany do indywidualnych potrzeb posiada aprobatę techniczną Instytutu Techniki Budowlanej AT /2014 fachowe doradztwo ze strony zespołu technicznego bezpłatny oprogramowanie do obliczeń Łaczniki balkonowe Egcobox to połączenie statycznego bezpieczeństwa z optymalną izolacją termiczną. W Egcobox obciążenia statyczne przenoszone są przez pręty ze stali zbrojarskiej, które przeprowadzane są przez izolację termiczną o grubości Dzięki temu cały odrębny element budowlany jak np. balkon można zamocować do budynku. Dzięki niskiej przewodności cieplnej (do 0,031 W/mK) zastosowanych materiałów izolacyjnych i dopasowanych do schematu statycznego elementów nośnych redukowane są mostki cieplne w obszarze budynku oraz skutki uboczne takie jak wyższe zużycie energii, szkody budowlane oraz niebezpieczeństwa skraplania się pary i powstawania grzybów i pleśni. System Egcobox stosowany jest od blisko dwudziestu lat. Posiada również aprobatę Instytutu Techniki Budowlanej AT /2014. Aktualna aprobata spełnia wymogi najnowszych norm DIN EN oraz PN EN (EC2). łączniki Egcobox posiadają aprobaty w następujących krajach: Niemcy Wielka Brytania Holandia Austria Polska Czechy Węgry Indywidualny łącznik płyt wspornikowych dla indywidualnych budynków Wymagania wobec łączników płyt wspornikowych są tak różne jak i wobec samych budynków. Wybierz system Egcobox zgodnie z własnymi wymaganiami. Do wyboru Materiał izolacyjny (styropian, wełna mineralna, wata szklana, polistyren) Grubość materiału izolacyjnego ( ) Długość elementu Otulina betonowa Konfi guracja elementów nośnych (zbrojenia) Ochrona przeciwpożarowa oraz możliwość dopasowania kształtu elementu do budynku lub do przylegającego elementu budowlanego. W ofercie znajdziecie Państwo np. elementy łukowe w przypadku ścian wklęsłych lub wypukłych jak i elementy do balkonów ukośnych. Technologie dla budownictwa 7
8 Egcobox software Egcobox software Do szybkiego, uproszczonego wymiarowania i doboru izolowanych łączników balkonowych opracowaliśmy bezpłatny program Egcobox. Program umożliwia wybór standardowych schematów statycznych, pomaga przy obliczeniach wielkości obciążeń, tworzy rysunki rzutów i przekrojów. Kolejną zaletą programu jest jego łatwa obsługa, zarządzanie planami w obrębie projektów. Umożliwia również kopiowanie oraz dopasowywanie balkonów podobnych oraz weryfi kację i edycję wprowadzanych danych. Ponadto istnieje możliwość generowania przejrzystych list zamówień dla ustalonych elementów Egcobox. Nawet dla projektów zagranicznych program Egcobox dysponuje obecnie możliwością wyboru pomiędzy dziesięcioma językami oraz dziesięcioma specyfi cznymi dla danego kraju podstawami obliczeń. Egcobox Software po prostu lepsze projektowanie: Prosty, łatwy w obsłudze program Obliczanie wielkości przekrojowych i dobór odpowiednich elementów Egcobox Generowanie listy typów Edycja schematu rozmieszczenia Edycja weryfi kowalnej statyki Zarządzanie planami w obrębie projektów Wybór różnych języków i norm krajowych o 8

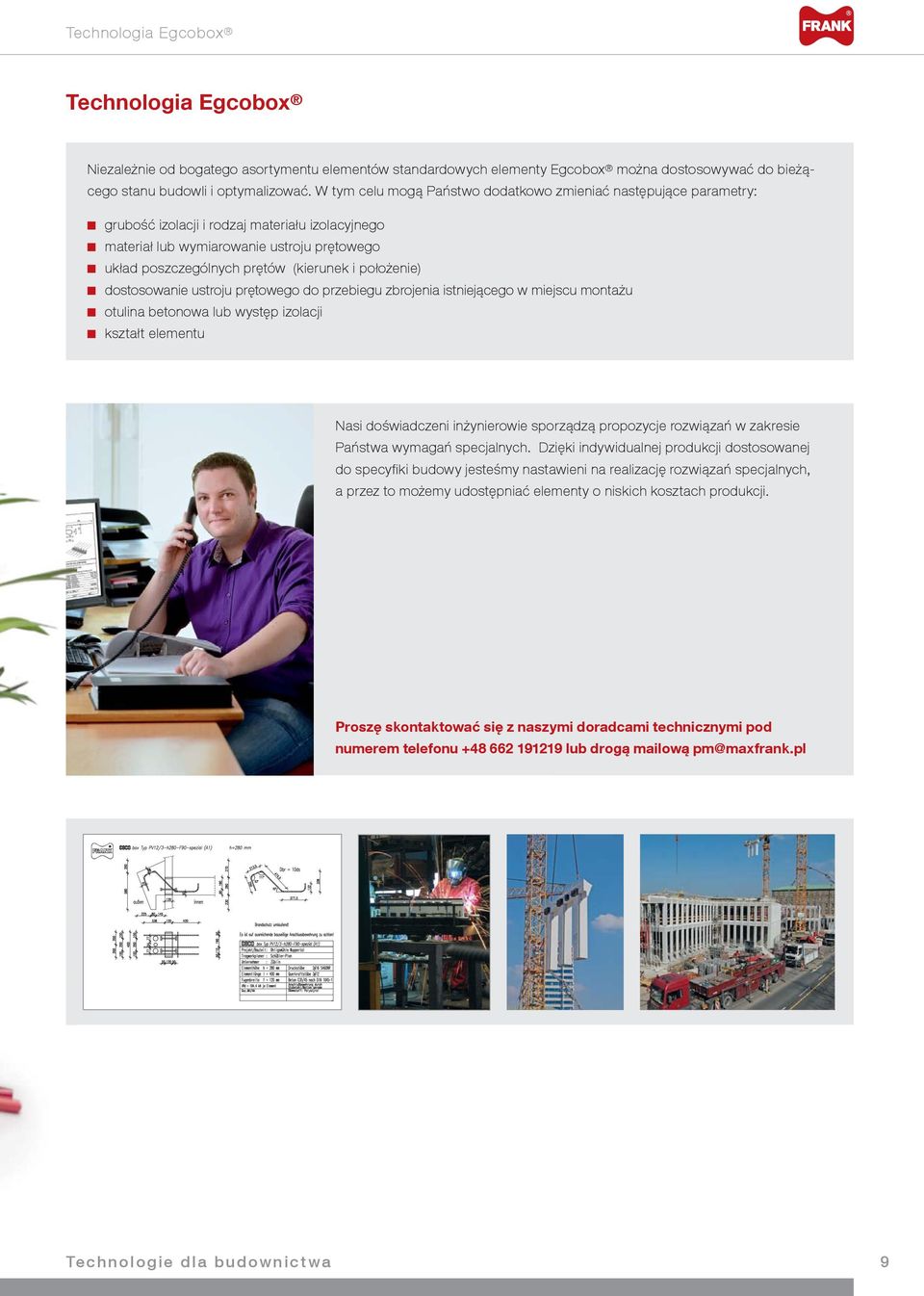

9 Technologia Egcobox Technologia Egcobox Niezależnie od bogatego asortymentu elementów standardowych elementy Egcobox można dostosowywać do bieżącego stanu budowli i optymalizować. W tym celu mogą Państwo dodatkowo zmieniać następujące parametry: grubość izolacji i rodzaj materiału izolacyjnego materiał lub wymiarowanie ustroju prętowego układ poszczególnych prętów (kierunek i położenie) dostosowanie ustroju prętowego do przebiegu zbrojenia istniejącego w miejscu montażu otulina betonowa lub występ izolacji kształt elementu Nasi doświadczeni inżynierowie sporządzą propozycje rozwiązań w zakresie Państwa wymagań specjalnych. Dzięki indywidualnej produkcji dostosowanej do specyfi ki budowy jesteśmy nastawieni na realizację rozwiązań specjalnych, a przez to możemy udostępniać elementy o niskich kosztach produkcji. Proszę skontaktować się z naszymi doradcami technicznymi pod numerem telefonu lub drogą mailową pm@maxfrank.pl Technologie dla budownictwa 9
10 Egcobox Fizyka budowli Egcobox Fizyka budowli Izolacja cieplna Niezależnie od przepisów prawnych nieustannie rosną również wymagania mieszkańców budynków dotyczące izolacji cieplnej. Dotyczą one jednak nie tylko ochrony środowiska i oszczędności kosztów ogrzewania, lecz również zdrowego klimatu pomieszczeń, a tym samym unikania tworzenia się kondensatu i pleśni. Szczególną uwagę kieruje się na minimalizowanie mostków cieplnych, jakim jest np. wystająca płyta balkonowa. W typowo projektowanych wspornikach np. betonowych płytach balkonach w sposób ciągły występują jednocześnie dwa niekorzystne efekty mostków cieplnych: Przenikanie ciepła bez Egcobox Geometryczne mostki cieplne Mostki cieplne powstają tam, gdzie w stosunku do powierzchni wewnętrznej elementu budowlanego jego powierzchnia zewnętrzna jest znacznie większa. Materiałowe mostki cieplne Materiałowe mostki cieplne powstają na skutek różnorodnej przewodności cieplnej zastosowanych materiałów takich jak stal czy beton. Łączniki Egcobox są w takich przypadkach świetnym rozwiązaniem i zapewniają wręcz przeciwny efekt. W celu określenia mostków cieplnych w budynkach norma DIN 4108 przewiduje trzy scenariusze: Scenariusz 1: W przypadku gdy nie podjęto żadnych działań przeciw utracie ciepła w obszarze występowania mostków cieplnych, należy zwiększyć współczynnik przenikania ciepła całej osłony budynku o ΔU WB = 0,10 W/(m²*K). Tego typu scenariusz nie jest już aktualnie stosowany. Dotrzymanie wymagań obowiązującego rozporządzenia dotyczącego izolacji cieplnej z reguły nie jest możliwe. Zredukowane przenikanie ciepła dzieki zastosowaniu Egcobox Scenariusz 2: Jeśli do obszaru powstawania mostków cieplnych odnoszą się specjalne regulacje przepisowe zgodnie z normą DIN 4108 załącznik 2, to współczynnik przenikania ciepła całej osłony budynku należy zwiększyć o ΔU WB = 0,05 W/(m²*K). Zgodnie z aprobatą Niemieckiego Instytutu Techniki Budowlanej Egcobox spełnia te wymagania. Scenariusz 3: W przypadku budynków o zwiększonych wymaganiach izolacji cieplnej obliczenia ogólnej zwyżki (jak w scenariuszu 2) często są niewystarczające. Dlatego też zgodnie z normą DIN 4108 lub DIN V dla każdego mostka cieplnego wymagane jest dokładne potwierdzenie izolacji cieplnej. W przypadku wystających elementów budowlanych, które połączone są z łącznikami Egcobox należy kierować się wartością współczynnika ciepła. 10

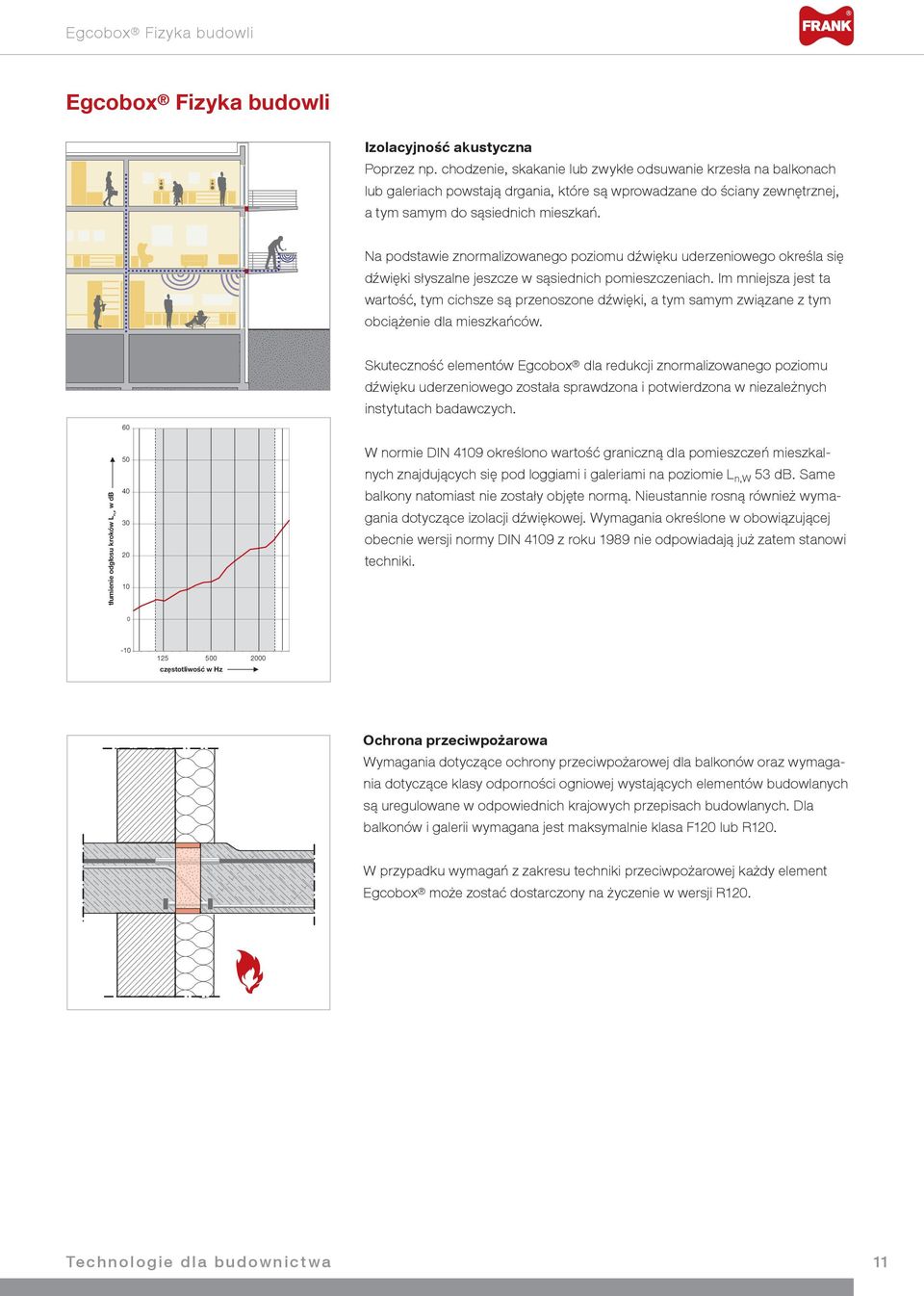

11 Egcobox Fizyka budowli Egcobox Fizyka budowli Izolacyjność akustyczna Poprzez np. chodzenie, skakanie lub zwykłe odsuwanie krzesła na balkonach lub galeriach powstają drgania, które są wprowadzane do ściany zewnętrznej, a tym samym do sąsiednich mieszkań. Na podstawie znormalizowanego poziomu dźwięku uderzeniowego określa się dźwięki słyszalne jeszcze w sąsiednich pomieszczeniach. Im mniejsza jest ta wartość, tym cichsze są przenoszone dźwięki, a tym samym związane z tym obciążenie dla mieszkańców. n,v Skuteczność elementów Egcobox dla redukcji znormalizowanego poziomu dźwięku uderzeniowego została sprawdzona i potwierdzona w niezależnych instytutach badawczych. W normie DIN 4109 określono wartość graniczną dla pomieszczeń mieszkalnych znajdujących się pod loggiami i galeriami na poziomie L n,w 53 db. Same balkony natomiast nie zostały objęte normą. Nieustannie rosną również wymagania dotyczące izolacji dźwiękowej. Wymagania określone w obowiązującej obecnie wersji normy DIN 4109 z roku 1989 nie odpowiadają już zatem stanowi techniki Ochrona przeciwpożarowa Wymagania dotyczące ochrony przeciwpożarowej dla balkonów oraz wymagania dotyczące klasy odporności ogniowej wystających elementów budowlanych są uregulowane w odpowiednich krajowych przepisach budowlanych. Dla balkonów i galerii wymagana jest maksymalnie klasa F120 lub R120. W przypadku wymagań z zakresu techniki przeciwpożarowej każdy element Egcobox może zostać dostarczony na życzenie w wersji R120. Technologie dla budownictwa 11
12 Egcobox Uwagi techniczne Egcobox Uwagi techniczne stropu 1. Górne pręty rozciągane Egcobox należy połączyć z istniejącym w miejscu montażu zbrojeniem (na rysunku zaznaczone na czerwono). Dotyczy to z reguły prętów rozciąganych po stronie balkonu i stropu oraz prętów sił poprzecznych po stronie stropu. Alternatywnie można ustalić zbrojenie zespalające na podstawie tabel od strony 19. Należy zwrócić uwagę, aby odległość pomiędzy prętami łącznika a zbrojeniem istniejącym w miejscu montażu nie przekraczała 4 d S. l 0 2. W obszarze planowanego naprężenia ściskającego, a dotyczy to z reguły prętów sił poprzecznych po stronie balkonu zamocowane jest dodatkowe zbrojenie. W tym przypadku nie jest wymagane żadne dodatkowe zbrojenie przygotowane przez klienta Na krawędziach płyt balkonowych od strony Egcobox należy przewidzieć zbrojenie krawędziowe wg DIN EN 1992 (co najmniej strzemię Ø 6 / 250 plus pręty 2 x 8 równolegle do spoiny). Od strony balkonu liczba i średnica strzemion powinna odpowiadać co najmniej liczbie i średnicy prętów sił poprzecznych elementu Egcobox. Przebieg momentu l 0 l 0 Strop (tylko dla podparcia Balkon zbrojenie stropu zbrojenie stropu 12
13 Egcobox Uwagi techniczne Egcobox Uwagi techniczne Odległości pomiędzy dylatacjami W związku z różną rozszerzalnością cieplną pomiędzy balkonem na zewnątrz a stropem wewnątrz należy rozmieścić w określonych odległościach szczeliny dylatacyjne. Maksymalnie dopuszczalne odległości pomiędzy szczelinami dylatacyjnymi można znaleźć w tablicach obliczeniowych (od strony 18). Aby uniknąć różnego ugięcia (klawiszowania) dla sąsiadujących ze sobą płyt balkonowych należy zamontować dodatkowo kołki dylatacyjne (na rysunku zaznaczone na czerwono). Więcej informacji na temat kołków dylatacyjnych znajdą Państwo w naszych broszurach dla trzpieni dylatacyjnych Egcodorn dostępnych na stronie Ugięcie płyty w obszarze szczeliny izolacyjnej Odkształcenie d na krawędzi płyty wspornikowej powstaje po pierwsze z powodu obrotu w obszarze szczeliny izolacyjnej i po drugie w wyniku ugięcia płyty balkonowej. Przykład obliczeń oraz wymagane współczynniki przewyż- f h l k d szenia w celu określenia ugięcia znajdą Państwo na stronie 26. W celu określenia istniejącego momentu M vorh zaleca się przyjęcia następującego obciążenia M E,k z ciężaru własnego + M E,k z 50% obciążenia użytkowego 50 Odkształcenie się płyty balkonowej Nadmiernego ugięcia samej płyty balkonowej można uniknąć, przestrzegając właściwej proporcji pomiędzy długością wspornika a grubością płyty balkonowej. Zalecenia dotyczące maksymalnych grubości płyty przedstawiono w tabeli poniżej. h f l k 50 Maksymalna wysięg wspornika l k [m] Wysokość elementu h [] Otulina betonowa c Otulina betonowa c Otulina betonowa c Technologie dla budownictwa 13
14 Rodzaje łączników Egcobox Element attyki (Typ A) Płyta Loggii (Typ M±) Płyta wspornikowa (Typ M) Podparta płyta wspornikowa (Typ V) Podparta płyta wspornikowa (Typ V±) Wystająca płyta ścienna (Typ M-W) Elementy specjalne 14
15 Rodzaje łączników Egcobox Balkony wspornikowe Balkony podparte Balkon podparty (Typ V) Wspornik (Typ M) Balkon podparty (Typ V±) Wspornik narożny (Typ M-Eck) Loggia (Typ M±) Attyka (Typ A) Balustrady (Typ F) Konsola (Typ O) Inne elementy standardowe Elementy specjalne Belka wspornikowa (podciąg) (Typ M-S) Wystająca płyta ścienna (Typ M-W) Balkony skośne Krótkie elementy dla obciążeń specjalnych (Typ M-VNH) Balkony łukowe Technologie dla budownictwa 15
16 Egcobox Określenie typu Egcobox Określenie typu Przykład: Egcobox MM50-VA-C35-h200-R90 Typ elementu Grubość materiału izolacyjnego Poziom obciążenia Długość elementu Wzmocnienie siły poprzecznej Otulina betonowa Wysokość elementu Klasa odporności ogniowej Materiał izolacyjny M S (60 ) 10 C30 h160 M± M (80 ) 20 (Długość VA C35 h170 F90/R90 (Styropian) V L (100 ) 30 standardowa) VB C40 h180 REI120 MW V± XL (120 ) 40 K V± C45 h190 (Wełna O 50 (Element krótki) C50 h200 mineralna) F 60 Eck h210 FG A 70 (Element narożny) h220 (wata szklana) M-S 80 h230 F SF M-W 90 (wersja dla prefabrykacji h240 (polistyren) element h górny i dolny) h260 h270 h280 Moment [knm] Zależność momentu sił od grubości i typu płyty M dla h=250 M dla h=200 Diagram służy jedynie jako poglądowe przedstawienie. Dokładne wartości znajdą Państwo w tabelach na kolejnych stronach. M dla h=160 MM10 MM15 MM20 MM25 MM30 MM35 MM40 MM45 MM50 MM60 MM70 MM80 MM90 MM100 MXL10 MXL15 MXL20 MXL25 MXL30 MXL35 MXL40 MXL45 MXL50 MXL60 MXL70 MXL80 MXL90 MXL100 Type popreczna [kn] Uwzględnienie sił poprzecznych VB VA Standard MM10 MM15 MM20 MM25 MM30 MM35 MM40 MM45 MM50 MM60 MM70 MM80 MM90 MM100 MXL10 MXL15 MXL20 MXL25 MXL30 MXL35 MXL40 MXL45 MXL50 MXL60 MXL70 MXL80 MXL90 MXL100 Type 16
17 Egcobox Balkony wspornikowe Balkony wspornikowe Balkony wspornikowe nadają budynkom lekkości. Oprócz optycznych względów, często w gęsto zabudowanych obszarach jest to kwestia oszczędności miejsca, która przemawia za zastosowanie tego rodzaju balkonu. Płyty wspornikowe Egcobox MM / MXL C20/25 Strona 18/19 Egcobox MM / MXL C25/30 Strona 20/21 Narożnik wewnętrzny Egcobox MM-Eck / MXL-Eck Strona 22/23 Warianty Egcobox MM-HV /-BH /-WU /-WO Strona 24/25 Egcobox MXL-HV /-BH /-WU /-WO Strona 24/25 Przykładowe obliczenia Strona 26 Przewyższenie Strona 27 Montaż Strona 28 Instrukcja montażu - płyty fi ligran Strona 40 Technologie dla budownictwa 17

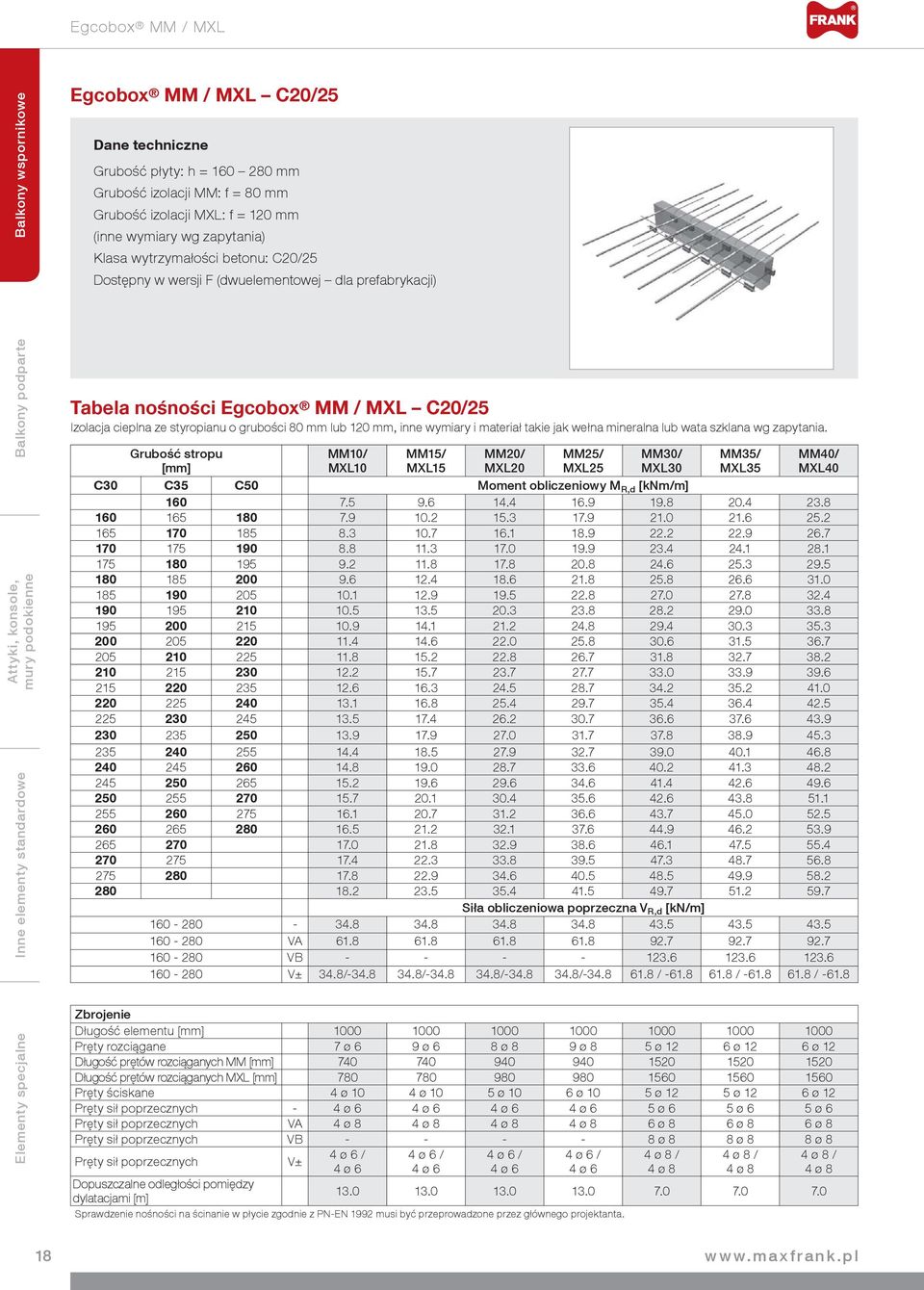

18 Egcobox MM / MXL Egcobox MM / MXL C20/25 Dane techniczne Grubość płyty: h = Grubość izolacji MM: f = 80 Grubość izolacji MXL: f = 120 (inne wymiary wg zapytania) Klasa wytrzymałości betonu: C20/25 Dostępny w wersji F (dwuelementowej dla prefabrykacji) Tabela nośności Egcobox MM / MXL C20/25 Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] MM10/ MXL10 MM15/ MXL15 MM20/ MXL20 MM25/ MXL25 MM30/ MXL30 MM35/ MXL35 MM40/ MXL40 C30 C35 C50 Moment obliczeniowy M R,d [knm/m] Siła obliczeniowa poprzeczna V R,d [kn/m] VA VB V± 34.8/ / / / / / / Długość elementu [] Pręty rozciągane 7 ø 6 9 ø 6 8 ø 8 9 ø 8 5 ø 12 6 ø 12 6 ø 12 Długość prętów rozciąganych MM [] Długość prętów rozciąganych MXL [] Pręty ściskane 4 ø 10 4 ø 10 5 ø 10 6 ø 10 5 ø 12 5 ø 12 6 ø 12 Pręty sił poprzecznych - 4 ø 6 4 ø 6 4 ø 6 4 ø 6 5 ø 6 5 ø 6 5 ø 6 Pręty sił poprzecznych VA 4 ø 8 4 ø 8 4 ø 8 4 ø 8 6 ø 8 6 ø 8 6 ø 8 Pręty sił poprzecznych VB ø 8 8 ø 8 8 ø 8 Pręty sił poprzecznych V± 4 ø 6 / 4 ø 6 4 ø 6 / 4 ø 6 Dopuszczalne odległości pomiędzy dylatacjami [m] Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. 4 ø 6 / 4 ø 6 4 ø 6 / 4 ø 6 4 ø 8 / 4 ø 8 4 ø 8 / 4 ø 8 4 ø 8 / 4 ø

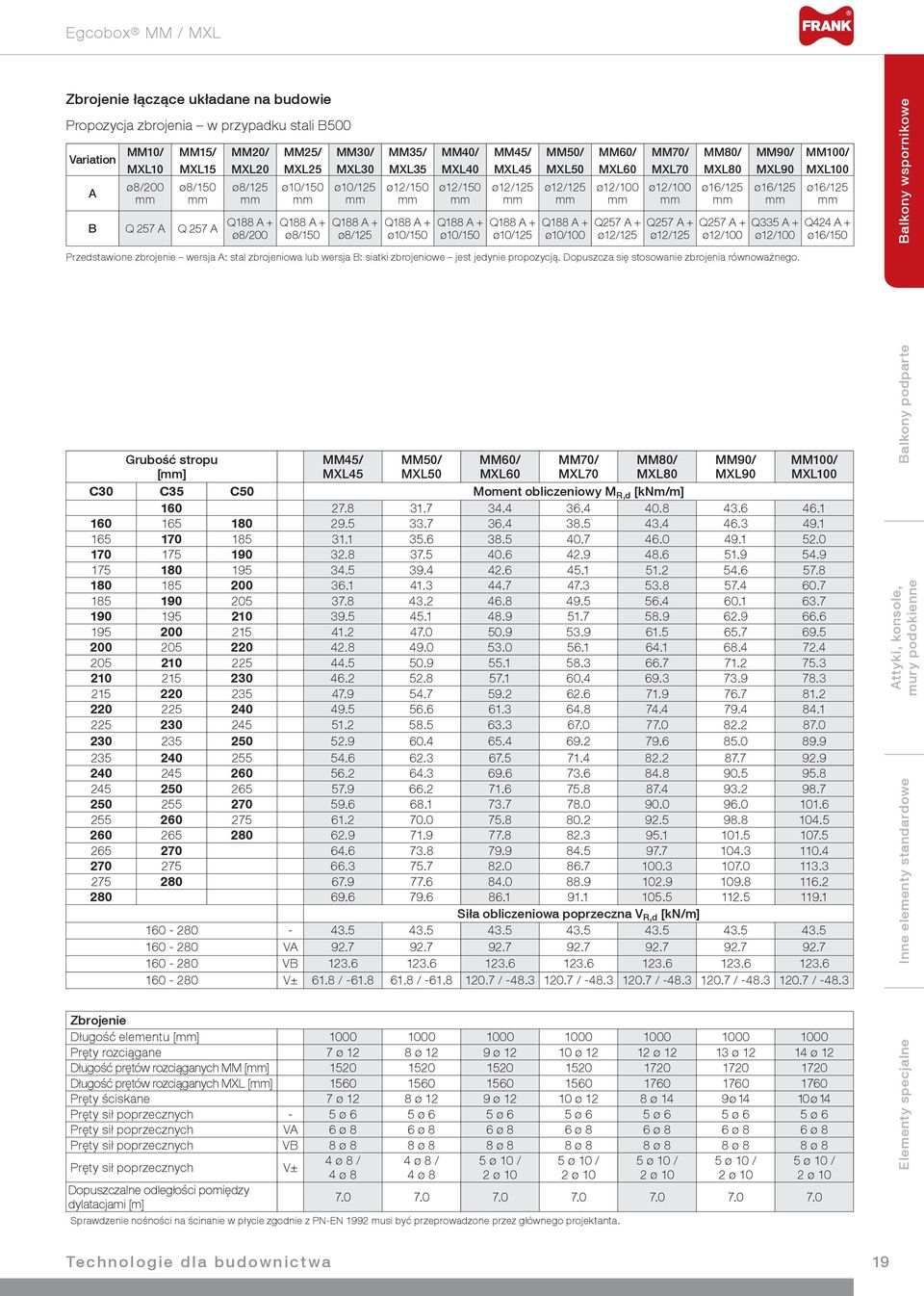

19 Egcobox MM / MXL łączące układane na budowie Propozycja zbrojenia w przypadku stali B500 Variation A MM10/ MXL10 ø8/200 MM15/ MXL15 ø8/150 Grubość stropu [] MM45/ MXL45 MM50/ MXL50 MM60/ MXL60 MM70/ MXL70 MM80/ MXL80 MM90/ MXL90 MM100/ MXL100 C30 C35 C50 Moment obliczeniowy M R,d [knm/m] Siła obliczeniowa poprzeczna V R,d [kn/m] VA VB V± 61.8 / / / / / / / Długość elementu [] Pręty rozciągane 7 ø 12 8 ø 12 9 ø ø ø ø ø 12 Długość prętów rozciąganych MM [] Długość prętów rozciąganych MXL [] Pręty ściskane 7 ø 12 8 ø 12 9 ø ø 12 8 ø 14 9 ø ø 14 Pręty sił poprzecznych - 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 Pręty sił poprzecznych VA 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 Pręty sił poprzecznych VB 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 Pręty sił poprzecznych V± Dopuszczalne odległości pomiędzy dylatacjami [m] MM20/ MXL20 ø8/125 B Q 257 A Q 257 A Q188 A + ø8/200 MM25/ MXL25 ø10/150 Q188 A + ø8/150 MM30/ MXL30 ø10/125 Q188 A + ø8/125 4 ø 8 / 4 ø 8 MM35/ MXL35 ø12/150 Q188 A + ø10/150 4 ø 8 / 4 ø 8 MM40/ MXL40 ø12/150 Q188 A + ø10/150 MM45/ MXL45 ø12/125 Q188 A + ø10/125 5 ø 10 / 2 ø 10 MM50/ MXL50 ø12/125 Q188 A + ø10/100 5 ø 10 / 2 ø 10 5 ø 10 / 2 ø 10 5 ø 10 / 2 ø 10 5 ø 10 / 2 ø Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. MM60/ MXL60 ø12/100 Q257 A + ø12/125 MM70/ MXL70 ø12/100 Q257 A + ø12/125 MM80/ MXL80 ø16/125 Q257 A + ø12/100 MM90/ MXL90 ø16/125 Q335 A + ø12/100 Przedstawione zbrojenie wersja A: stal zbrojeniowa lub wersja B: siatki zbrojeniowe jest jedynie propozycją. Dopuszcza się stosowanie zbrojenia równoważnego. MM100/ MXL100 ø16/125 Q424 A + ø16/150 Technologie dla budownictwa 19
20 Egcobox MM / MXL Egcobox MM / MXL C25/30 Dane techniczne Grubość płyty: h = Grubość izolacji MM: f = 80 Grubość izolacji MXL: f = 120 (inne wymiary wg zapytania) Klasa wytrzymałości betonu: C25/30 Dostępny w wersji F (dwuelementowej dla prefabrykacji) Tabela nośności Egcobox MM / MXL C25/30 Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] MM10/ MXL10 MM15/ MXL15 MM20/ MXL20 MM25/ MXL25 MM30/ MXL30 MM35/ MXL35 MM40/ MXL40 C30 C35 C50 Moment obliczeniowy M R,d [knm/m] Siła obliczeniowa poprzeczna V R,d [kn/m] VA VB V± 34.8/ / / / / / / Długość elementu [] Pręty rozciągane 7 ø 6 9 ø 6 8 ø 8 9 ø 8 5 ø 12 6 ø 12 6 ø 12 Długość prętów rozciąganych MM [] Długość prętów rozciąganych MXL [] Pręty ściskane 4 ø 10 4 ø 10 5 ø 10 6 ø 10 5 ø 12 5 ø 12 6 ø 12 Pręty sił poprzecznych - 4 ø 6 4 ø 6 4 ø 6 4 ø 6 5 ø 6 5 ø 6 5 ø 6 Pręty sił poprzecznych VA 4 ø 8 4 ø 8 4 ø 8 4 ø 8 6 ø 8 6 ø 8 6 ø 8 Pręty sił poprzecznych VB ø 8 8 ø 8 8 ø 8 Pręty sił poprzecznych V± 4 ø 6 / 4 ø 6 4 ø 6 / 4 ø 6 Dopuszczalne odległości pomiędzy dylatacjami [m] Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. 4 ø 6 / 4 ø 6 4 ø 6 / 4 ø 6 4 ø 8 / 4 ø 8 4 ø 8 / 4 ø 8 4 ø 8 / 4 ø
21 Egcobox MM / MXL łączące układane na budowie Propozycja zbrojenia w przypadku stali B500 Variation A MM10/ MXL10 ø8/200 MM15/ MXL15 ø8/150 Grubość stropu [] MM45/ MXL45 MM50/ MXL50 MM60/ MXL60 MM70/ MXL70 MM80/ MXL80 MM90/ MXL90 MM100/ MXL100 C30 C35 C50 Moment obliczeniowy M R,d [knm/m] Siła obliczeniowa poprzeczna V R,d [kn/m] VA VB V± 61.8 / / / / / / / Długość elementu [] Pręty rozciągane 7 ø 12 8 ø 12 9 ø ø ø ø ø 12 Długość prętów rozciąganych MM [] Długość prętów rozciąganych MXL [] Pręty ściskane 7 ø 12 8 ø 12 9 ø ø 12 8 ø 14 9 ø ø 14 Pręty sił poprzecznych - 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 Pręty sił poprzecznych VA 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 Pręty sił poprzecznych VB 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 Pręty sił poprzecznych V± Dopuszczalne odległości pomiędzy dylatacjami [m] MM20/ MXL20 ø8/125 B Q 257 A Q 257 A Q188 A + ø8/200 MM25/ MXL25 ø10/150 Q188 A + ø8/150 MM30/ MXL30 ø10/125 Q188 A + ø8/125 4 ø 8 / 4 ø 8 MM35/ MXL35 ø12/150 Q188 A + ø10/150 4 ø 8 / 4 ø 8 MM40/ MXL40 ø12/150 Q188 A + ø10/150 MM45/ MXL45 ø12/125 Q188 A + ø10/125 5 ø 10 / 2 ø 10 MM50/ MXL50 ø12/125 Q188 A + ø10/100 5 ø 10 / 2 ø 10 5 ø 10 / 2 ø 10 5 ø 10 / 2 ø 10 5 ø 10 / 2 ø Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. MM60/ MXL60 ø12/100 Q257 A + ø12/125 MM70/ MXL70 ø12/100 Q257 A + ø12/125 MM80/ MXL80 ø16/125 Q257 A + ø12/100 MM90/ MXL90 ø16/125 Q335 A + ø12/100 Przedstawione zbrojenie wersja A: stal zbrojeniowa lub wersja B: siatki zbrojeniowe jest jedynie propozycją. Dopuszcza się stosowanie zbrojenia równoważnego. MM100/ MXL100 ø16/125 Q424 A + ø16/150 Technologie dla budownictwa 21
22 Egcobox MM-Eck / MXL-Eck Egcobox MM-Eck / MXL-Eck Dane techniczne Grubość płyty: h = Grubość izolacji MM-Eck: f = 80 Grubość izolacji MXL-Eck: f = 120 (inne wymiary wg zapytania) Klasa wytrzymałości betonu: C20/25 lub C25/30 Tabela nośności Egcobox MM-Eck / MXL-Eck C20/25 Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] MM20-Eck MXL20-Eck MM30-Eck MXL30-Eck MM50-Eck MXL50-Eck C30 C35 C50 Moment obliczeniowy M R,d [knm/stronę] 1. warstwa 2. warstwa 1. warstwa 2. warstwa 1. warstwa 2. warstwa Siła obliczeniowa poprzeczna V R,d [kn/stronę] VA Długość elementu [] Pręty rozciągane 4 ø 12 4 ø 12 6 ø 14 6 ø 14 7 ø 14 7 ø 14 Długość prętów rozciąganych MM- -Eck [] Długość prętów rozciąganych MXL- -Eck [] Pręty ściskane 4 ø 12 4 ø 12 4 ø 14 4 ø 14 4 ø 14 4 ø 14 Pręty ściskane 2 ø 14 2 ø 14 3 ø 14 3 ø 14 Dług. prętów ściskanych MM-Eck [] Dług. prętów ściskanych MXL-Eck [] Pręty sił poprzecznych 3 ø 8 3 ø 8 4 ø 10 4 ø 10 4 ø 10 4 ø 10 Pręty sił poprzecznych VA 3 ø 10 3 ø 10 4 ø 12 4 ø 12 4 ø 12 4 ø 12 Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. 22
23 Egcobox MM-Eck / MXL-Eck Tabela nośności Egcobox MM-Eck / MXL-Eck C25/30 Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] Technologie dla budownictwa MM20-Eck MXL20-Eck MM30-Eck MXL30-Eck MM50-Eck MXL50-Eck C30 C35 C50 Moment obliczeniowy M R,d [knm/stronę] 1. warstwa 2. warstwa 1. warstwa 2. warstwa 1. warstwa 2. warstwa Siła obliczeniowa poprzeczna V R,d [kn/stronę] VA Długość elementu [] Pręty rozciągane 4 ø 12 4 ø 12 6 ø 14 6 ø 14 7 ø 14 7 ø 14 Długość prętów rozciąganych MM- -Eck [] Długość prętów rozciąganych MXL- -Eck [] Pręty ściskane 4 ø 12 4 ø 12 4 ø 14 4 ø 14 4 ø 14 4 ø 14 Pręty ściskane 2 ø 14 2 ø 14 3 ø 14 3 ø 14 Dług. prętów ściskanych MM-Eck [] Dług. prętów ściskanych MXL-Eck [] Pręty sił poprzecznych 3 ø 8 3 ø 8 4 ø 10 4 ø 10 4 ø 10 4 ø 10 Pręty sił poprzecznych VA 3 ø 10 3 ø 10 4 ø 12 4 ø 12 4 ø 12 4 ø 12 Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. 23
24 Egcobox MM-HV /-BH /-WU /-WO Egcobox MXL-HV /-BH /-WU /-WO Egcobox MM-HV /-BH /-WO /-WU Egcobox MXL-HV /-BH /-WO /-WU Dane techniczne Grubość płyty: h = Grubość izolacji MM: f = 80 Grubość izolacji MXL: f = 120 (inne wymiary wg zapytania) Klasa wytrzymałości betonu: C20/25 lub C25/30 HV BH WO WU Tabela nośności Egcobox MM-HV /-BH /-WO /-WU oraz MXL-HV /-BH /-WO /-WU C20/25 Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] MM10 MXL10 MM20 MXL20 MM30 MXL30 MM40 MXL40 MM50 MXL50 MM60 MXL60 MM70 MXL70 MM80 MXL80 MM90 MXL90 MM100 MXL100 C30 C35 C50 Moment obliczeniowy M R,d [knm/m] Siła obliczeniowa poprzeczna V R,d [kn/m] VA VB Długość elementu [] Pręty rozciągane 7 ø 6 8 ø 8 8 ø ø ø ø ø ø ø ø 12 Pręty ściskane 4 ø 10 5 ø 10 5 ø 12 6 ø 12 8 ø 12 9 ø ø 12 8 ø 14 9 ø ø 14 Pręty sił poprzecznych 4 ø 6 4 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 Pręty sił poprzecznych VA 4 ø 8 4 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 Pręty sił poprzecznych VB 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 Zalecana min. grubość ściany [] Dopuszczalne odległości pomiędzy dylatacjami [m] Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. 24
25 Egcobox MM-HV /-BH /-WU /-WO Egcobox MXL-HV /-BH /-WU /-WO Tabela nośności Egcobox MM-HV /-BH /-WO /-WU oraz MXL-HV /-BH /-WO /-WU C25/30 Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] MM10 MXL10 MM20 MXL20 MM30 MXL30 MM40 MXL40 MM50 MXL50 MM60 MXL60 MM70 MXL70 MM80 MXL80 MM90 MXL90 MM100 MXL100 C30 C35 C50 Moment obliczeniowy M R,d [knm/m] Siła obliczeniowa poprzeczna V R,d [kn/m] VA VB Długość elementu [] Pręty rozciągane 7 ø 6 8 ø 8 8 ø ø ø ø ø ø ø ø 12 Pręty ściskane 4 ø 10 5 ø 10 5 ø 12 6 ø 12 8 ø 12 9 ø ø 12 8 ø 14 9 ø ø 14 Pręty sił poprzecznych 4 ø 6 4 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 5 ø 6 Pręty sił poprzecznych VA 4 ø 8 4 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 6 ø 8 Pręty sił poprzecznych VB 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 8 ø 8 Zalecana min. grubość ściany [] Dopuszczalne odległości pomiędzy dylatacjami [m] Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. Technologie dla budownictwa 25
26 Egcobox podniesienie montażowe Egcobox MM podniesienie montażowe ugiecie d [] = istnejący moment [knm/m] x współczynnik przewyższenia k [1/kN] x długość ramienia wspornika l k [m] Grubość stropu Egcobox [] Typ C30 C35 C50 MM10 MM15 MM20 MM25 MM30 MM35 MM40 MM45 MM50 MM60 MM70 MM80 MM90 MM100 współczynnik ugięcia k [1/kN] Egcobox MXL podniesienie montażowe ugiecie d [] = istnejący moment [knm/m] x współczynnik przewyższenia k [1/kN] x długość ramienia wspornika l k [m] Grubość stropu Egcobox [] Typ C30 C35 C50 MXL10 MXL15 MXL20 MXL25 MXL30 MXL35 MXL40 MXL45 MXL50 MXL60 MXL70 MXL80 MXL90 MXL100 współczynnik ugięcia k [1/kN]
27 Egcobox Przykład obliczeniowy Przykład obliczeniowy Geometria / warunki graniczne Grubość izolacji: f = 80 Wspornik: l k = 2.20 m => l kb = l k + f + 50 = 2.33 m Grubość płyty: h = 220 Klasa wytrzymałości betonu: C25/30 Otulina betonowa: c = 35 f 50 h l k Obciążenie zgodnie z normą EN ciężar własny betonu m 25 kn/m³ = 7.4 kn/m² warstwy wykończeniowe kn/m² = 1.0 kn/m² obciążenie użytkowe kn/m² = 6.0 kn/m² = 14.4 kn/m² Ciężar własny barierki kn/m = 0.95 kn/m Obciążenie poziome barierki do wysokości 1,00 m kn/m = 0.75 kn/m Obliczenia moment obliczeniowy m E,d = 14.4 kn/m² (2.33 m)² kn/m 2.33 m kn/m 1.0 m = 42.1 knm/m obliczeniowa siła poprzeczna v E,d = 14.4 kn/m² 2.33 m kn/m = 34.5 kn/m Wybór elementu Wybrany typ: MM45-C35-h220 M R,d = 47.9 knm/m V R,d = 43.5 kn/m (patrz tabela str. 21) Obliczenia wymaganego podniesienia montażowego znajdziecie Państwo w tabeli na stronie 26; (Przyjęto: Ciężar własny + 50 % obciążenie użytkowe z częściowym współczynnikiem bezpieczeństwa γ G i γ Q = 1.0) M vorh.,k = (0.22 m 25 kn/m³ kn/m²) (2.33m)² kn/m 2.33 m = 24.0 knm/m Współczynnik ugiecia dla MM40-C35-h220 znajduje się w tabeli na stronie 26; k = /kN d = 24.0 knm/m /kN 2.33 m = 11 (= 0.46 %) Technologie dla budownictwa 27
28 Egcobox Instrukcja montażu balkony wylewane na placu budowy Balkony wspornikowe Egcobox Instrukcja montażu balkony wylewane na placu budowy a Balkony podparte a b c f l0 1 2 top balcony Inne elementy standardowe 3 4 l0 Elementy specjalne c 5 l0 6 Ta instrukcja montażu może służyć jedynie jako zalecenie. Nie zastępuje ona wiedzy fachowej wymaganej do przeprowadzenia montażu. Instrukcja ta jest stale dostosowywana do najnowszego stanu techniki i aktualizowana. Wobec powyższego wyraźnie zastrzega się prawo do dokonywania zmian technicznych, również bez uprzedniego powiadomienia klienta. Obowiązującą wersję znajdą Państwo na naszej stronie internetowej: W uzupełnieniu obowiązują nasze Ogólne Warunki Sprzedaży. 28 w w w. m a x f r a n k. p l
29 Egcobox Balkony podparte Balkony podparte W przeciwieństwie do balkonów wspornikowych płyta balkonowa jest tu dodatkowo podparta na przykład podciągiem lub słupami. Klasycznym przykładem takiego balkonu są galerie, ciągnące się najczęściej wzdłuż apartamentowców lub budynków mieszkalnych i służące głównie do udostępnienia poszczególnych mieszkań. Elementy Egcobox są stosowane również w loggiach - przesuniętych w głąb pomieszczeniach otwartych na zewnątrz. W zależności od miejsca podparcia Balkony podparte na końcu wysięgu Egcobox VM Strona 30 Egcobox VXL Strona 30 Egcobox VM-K Strona 31 Egcobox VXL-K Strona 31 Egcobox VM Z-K Strona 32/33 Egcobox VXL Z-K Strona 32/33 Balkony podparte w połowie wysięgu Egcobox VM± Strona 34 Egcobox VXL± Strona 34 Egcobox VM-K± Strona 35 Egcobox VXL-K± Strona 35 Loggie Egcobox MM± Strona 36/37 Egcobox MXL± Strona 38/39 Instrukcja montażu płyty fi ligran Strona 40 Technologie dla budownictwa 29
30 Egcobox VM / VXL Egcobox VM / VXL Dane techniczne Grubość płyty: h = Grubość izolacji VM: f = 80 Grubość izolacji VXL: f = 120 (inne wymiary wg zapytania) Klasa wytrzymałości betonu: min C20/25 Tabela nośności Egcobox VM / VXL Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] VM10/ VXL10 VM20/ VXL20 VM30/ VXL30 VM35/ VXL35 VM40/ VXL40 VM50/ VXL50 VM70/ VXL70 Siła obliczeniowa poprzeczna V R,d [kn/m] Długość elementu [] Pręty sił poprzecznych 4 Ø 6 5 Ø 6 6 Ø 6 7 ø 6 8 Ø 6 10 Ø 6 11 Ø 6 Pręty ściskane 4 ø 8 4 ø 8 4 ø 8 4 ø 8 4 ø 8 4 ø 10 4 ø 10 pręty na siły poprzeczne zagięte od strony stropu Dopuszczalne odległości pomiędzy dylatacjami [m] Grubość stropu [] VM80/ VXL80 VM90/ VXL90 VM100/ VXL100 VM110/ VXL110 Siła obliczeniowa poprzeczna V R,d [kn/m] Długość elementu [] Pręty sił poprzecznych 8 Ø 8 9 Ø 8 7 Ø 10 9 Ø 10 Pręty ściskane 4 ø 10 4 ø 12 4 ø 12 5 ø 12 pręty na siły poprzeczne proste od strony stropu Dopuszczalne odległości pomiędzy dylatacjami [m] c = 30 Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. 30
31 Egcobox VM-K / VXL-K Egcobox VM-K / VXL-K Dane techniczne Grubość płyty: h = Grubość izolacji VM-K: f = 80 Grubość izolacji VXL-K: f = 120 (inne wymiary wg zapytania) Klasa wytrzymałości betonu: min C20/25 Tabela nośności Egcobox VM-K / VXL-K Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] VM5-K/ VXL5-K VM10-K/ VXL10-K VM15-K/ VXL15-K VM20-K/ VXL20-K VM25-K/ VXL25-K VM30-K/ VXL30-K VM35-K/ VXL35-K VM40-K/ VXL40-K Siła obliczeniowa poprzeczna V R,d [kn/element] Długość elementu [] Pręty sił poprzecznych 2 Ø 6 2 Ø 8 3 Ø 8 3 Ø 8 4 Ø 8 4 Ø 8 3 Ø 10 3 Ø 8 Pręty ściskane 1 Ø 8 1 Ø 10 2 Ø 8 2 Ø 10 2 Ø 10 2 Ø 10 2 Ø 12 2 Ø 10 Grubość stropu [] VM45-K/ VXL45-K VM50-K/ VXL50-K VM60-K/ VXL60-K VM70-K/ VXL70-K VM80-K/ VXL80-K VM90-K/ VXL90-K VM100-K/ VXL100-K Siła obliczeniowa poprzeczna V R,d [kn/element] Długość elementu [] Pręty sił poprzecznych 3 Ø 10 3 Ø 10 3 Ø 10 3 Ø 12 3 Ø 12 4 Ø 12 4 Ø 12 Pręty ściskane 2 Ø 10 2 Ø 12 2 Ø 12 2 Ø 14 2 Ø 14 3 Ø 14 3 Ø 14 c = 30 Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. Technologie dla budownictwa 31
32 Egcobox VM Z-K / VXL Z-K Egcobox VM Z-K / VXL Z-K Dane techniczne Grubość płyty: h = Grubość izolacji VM Z-K: f = 80 Grubość izolacji VXL Z-K: f = 120 (inne wymiary wg zapytania) Klasa wytrzymałości betonu: min C20/25 Tabela nośności Egcobox VM Z-K / VXL Z-K Izolacja cieplna ze styropianu o grubości 80 lub 120, inne wymiary i materiał takie jak wełna mineralna lub wata szklana wg zapytania. Grubość stropu [] VM Z5-K/ VXL Z5-K VM Z10-K/ VXL Z10-K VM Z15-K/ VXL Z15-K VM Z20-K/ VXL Z20-K VM Z25-K/ VXL Z25-K VM Z30-K/ VXL Z30-K VM Z35-K/ VXL Z35-K Siła obliczeniowa poprzeczna V R,d [kn/element] Długość elementu [] Pręty sił poprzecznych 2 Ø 6 2 Ø 8 3 Ø 8 3 Ø 8 4 Ø 8 4 Ø 8 3 Ø 10 Wymagany ściąg A s 1 2 Ø 6 2 Ø 8 3 Ø 8 3 Ø 8 4 Ø 8 4 Ø 8 3 Ø 10 Wymagane strzemię A s 2 2 Ø 6 2 Ø 6 2 Ø 6 2 Ø 6 2 Ø 6 2 Ø 6 2 Ø 6 VM Z-K in combination with type VM5-K VM10-K VM15-K VM20-K VM25-K VM30-K VM35-K VXL Z-K in combination with type VXL5-K VXL10-K VXL15-K VXL20-K VXL25-K VXL30-K VXL35-K c = 30 Sprawdzenie nośności na ścinanie w płycie zgodnie z PN-EN 1992 musi być przeprowadzone przez głównego projektanta. Rzut ściąg w dolnej warstwie (punkt stały) (punkt stały) odległość pomiędzy stałymi punktami loggia 1 ściąg 2 strzemię (punkt stały) strop 2 strzemię 32
