1 FOTELIK REHABILITACYJNY SŁONIK INSTRUKCJA MONTAŻU

2 UWAGA! Producent ponosi odpowiedzialność za właściwe funkcjonowanie sprzętu wyłącznie w wypadku jego zakupu u wykwalifikowanego pracownika firmy Akces-MED sp. z o.o. lub w wyspecjalizowanym sklepie medycznym! Wyrób medyczny klasy I zgodny z Dyrektywą 93/42/EWG Parlamentu Europejskiego I Rady w sprawie wyrobów medycznych. Na wyrób producent wystawił stosowną deklarację zgodności. Oznaczenie producenta w Urzędzie Rejestracji Produktów Leczniczych: PL/CA /W Firma Akces-Med Sp. z o.o. wdrożyła system zarządzania jakością zgodny z normą ISO w zakresie projektowania całości produkcji, sprzedaży i serwisu. System certyfikowany przez Det Norske Veritas. 2

3 LISTA ELEMENTÓW f) Deska spodnia tylna. a) Prawy bok g) Koło. b) Lewy bok. h) Skrzydełko oparcia. c) Siedzisko i) Oparcie. d) Żebro. j) Podnóżek. e) Deska spodnia przednia. 3

4 k) Klin q) Podkładka do Stolika w) Podkładka stalowa l) Stolik r) Nakrętka Erikosona x) Pokrętło m) Zagłówek s) Podkładka Stalowa y) Śruba M6 x35 n) barrel nut L-16mm t) Śruba zamkowa z) Pokrętło o) Śruba M6 x45 u) Podkładka Wpustowa aa) Wkręt metryczny p) Podkładka miseczkowa v) Tuleja bb) Podkładka cc) Nakrętka Wałeczkowa L- 13mm 4

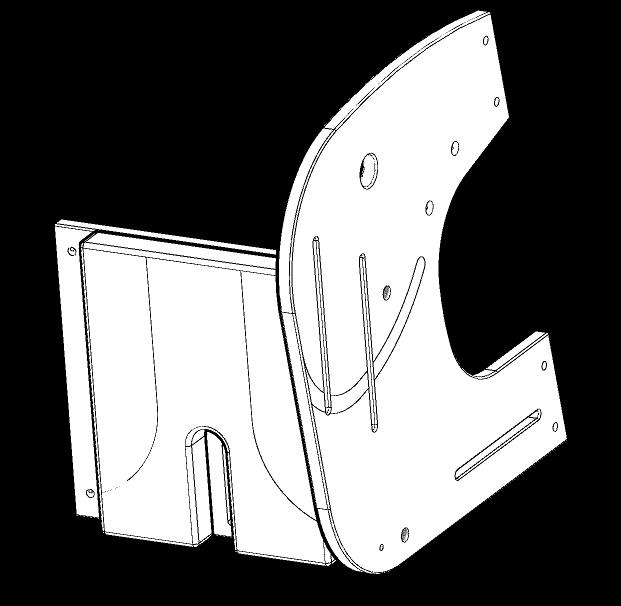

5 Etap I Składanie stelaża 1. Ustawić prawy bok (a) i deskę siedziska (c) jak na rysunkach poniżej.! UWAGA! Ustabilizować elementy (np. podkładając posiadanymi elementami stabilizującymi ) tak aby nie miały możliwości pochylania się względem siebie co mogło by spowodować uszkodzenie się desek. Uwaga szczególnie ważna od pkt. 1 do pkt Włożyć nakrętki wałeczkowe (n) jak na rysunkach poniżej. 5

6 ! UWAGA: Nakrętki (n) wkładać rowkiem do dołu siedziska. 3. Skręcić oba elementy (a)(c) za pomocą śrub (o) wraz z podkładkami miseczkowymi (p), jak na rysunku poniżej. Przed i po skręceniu ustawić oba elementy (a), (c) stabilnie uniemożliwiając ich pochylanie względem siebie! 6

7 4. Ustawiamy lewy bok (b) jak na rysunkach poniżej. 5. Włożyć nakrętki wałeczkowe (n) jak na rysunku. Analogicznie jak w pkt. 2. 7

8 ! UWAGA: Nakrętki (n) wkładać rowkiem do dołu siedziska. 6. Skręcić elementy za pomocą śrub (o) wraz z podkładkami miseczkowymi (p), jak na rysunku poniżej. Przed i po skręceniu ustawić wszystkie elementy stabilnie uniemożliwiając ich pochylanie względem siebie! 7. Ustawić żeberko (d) jak na rysunkach poniżej. 8

9 8. Włożyć nakrętki wałeczkowe (n) z lewej strony żebra (d) jak na rysunku poniżej.! UWAGA: Nakrętki (n) wkładać rozcięciem do wewnątrz fotelika. 9

10 9. Przykręcić żebro (d) z lewej strony za pomocą Śrub (o) z nakrętkami miseczkowymi (p), jak na rysunkach poniżej. UWAGA Przed i po przykręceniu żebra z obu stron cały czas podtrzymywać je w celu zapobiegnięciu jego uszczerbania. 10

11 10. Włożyć nakrętki wałeczkowe(n) z prawej strony żebra.! UWAGA: Nakrętki (n) wkładać rowkiem do wewnątrz fotelika. 11

12 11. Przykręcić żebro z prawej strony za pomocą śrub (o) z nakrętkami miseczkowymi (p), jak na rysunkach poniżej. UWAGA Przed przykręceniem żebra z obu stron cały czas podtrzymywać je w celu zapobiegnięciu jego uszczerbania. 12

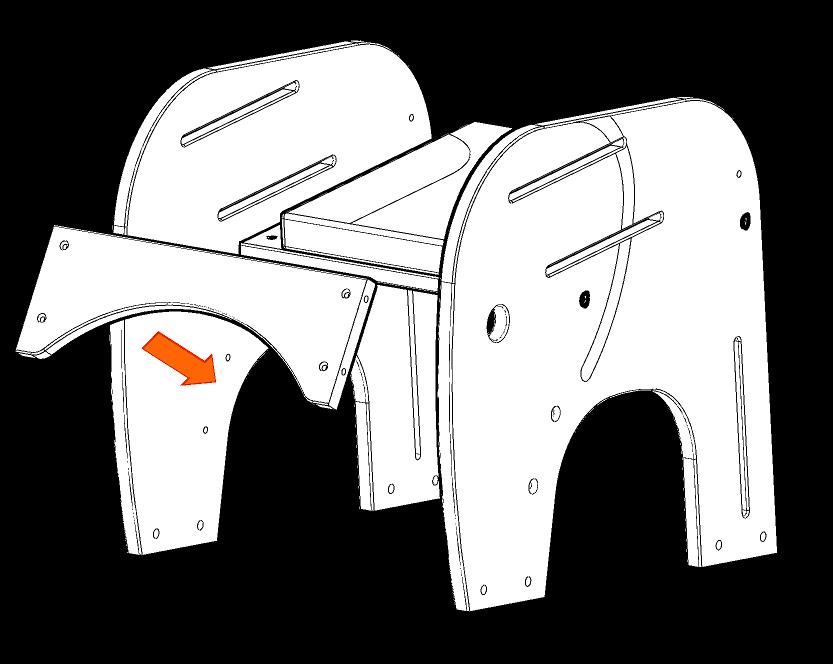

13 12. Ustawienie deski spodniej przedniej (e) jak na rysunkach poniżej. 13. Włożyć nakrętki wałeczkowe (n) w bok słonika, jak na rysunku poniżej.! UWAGA: Nakrętki (n) wkładać rowkiem do wewnątrz fotelika 13

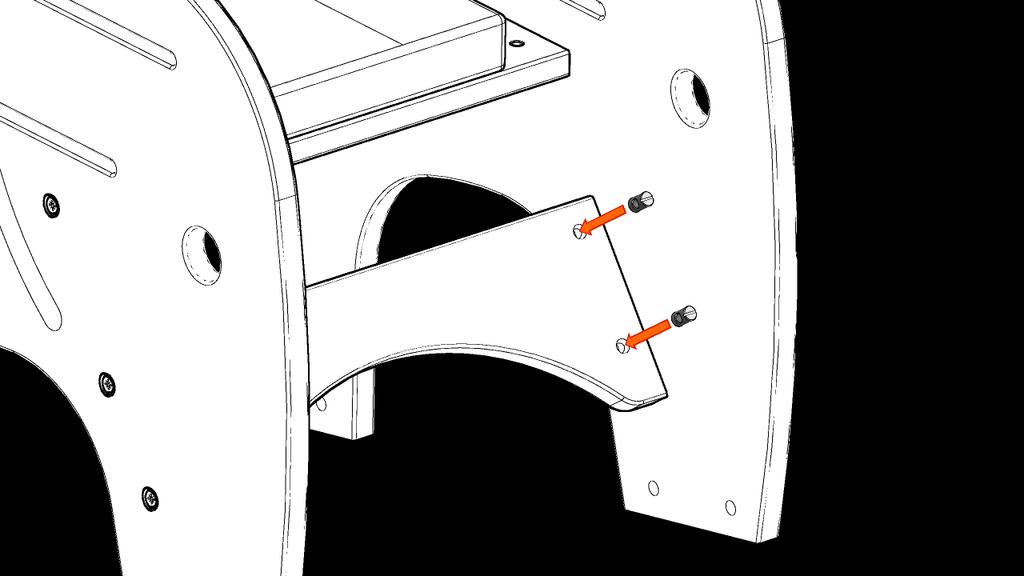

14 14. Przykręcić deskę spodnią pierwszą za pomocą śrub (o) z podkładkami miseczkowymi (p) jak na rysunkach poniżej. 14

15 ! UWAGA: Operacje 13, 14 powtórzyć z drugiej strony. 15. Ustawić deskę spodnią tylną (f) jak na rysunkach poniżej. 15

16 16. Włożyć nakrętki wałeczkowe (n) jak na rysunkach poniżej.! UWAGA: Nakrętki (n) wkładać rowkiem do wewnątrz fotelika 17. Przykręcić deskę spodnią tylną (f) za pomocą śrub (o) z podkładkami miseczkowymi (p), jak na rysunkach poniżej. 16

17 17

18 ! UWAGA: Operacje 16 i 17 powtórzyć z drugiej strony deski spodniej tylnej (f). 18. Ustawić koła (g) z podkładkami (s) jak na rysunku poniżej. 18

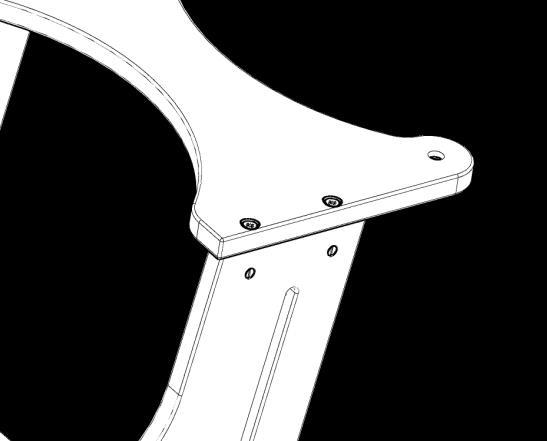

19 19. Przykręcić koła od góry jak na rysunkach poniżej za pomocą nakrętek Eriksona (r). 19

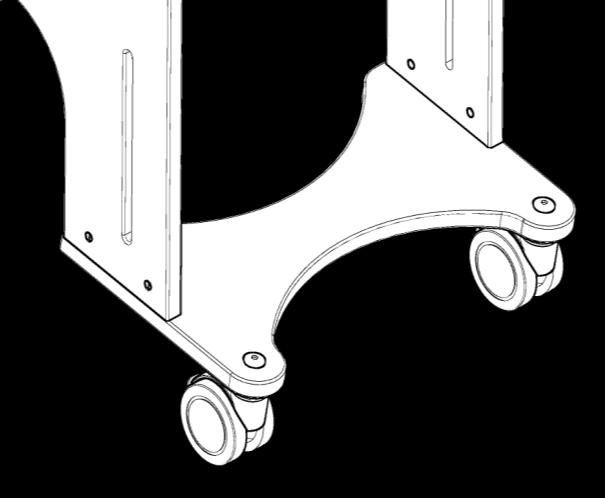

20 20. Ustawić koła przednie (g) z podkładkami (s) jak na rysunkach poniżej. 20

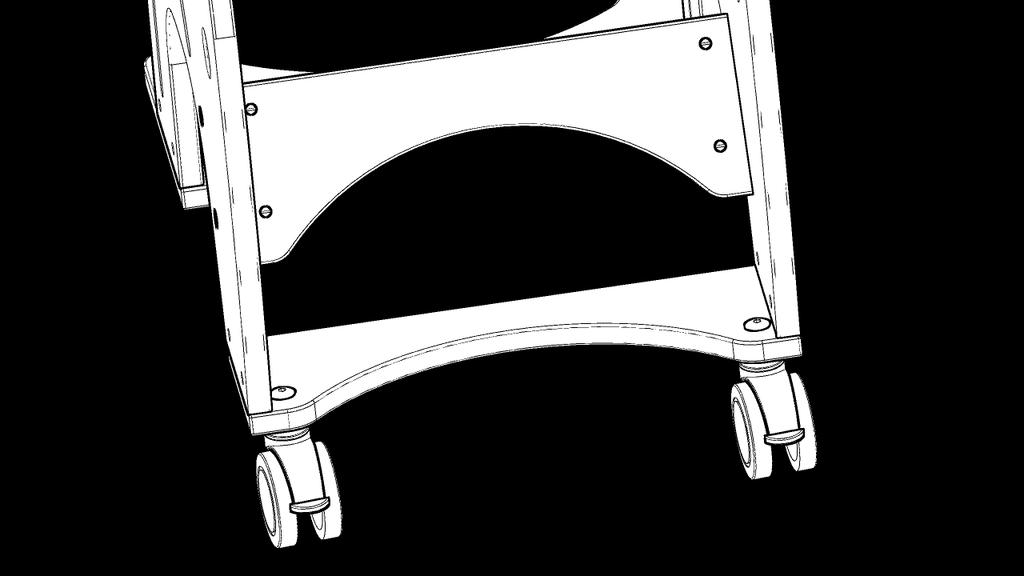

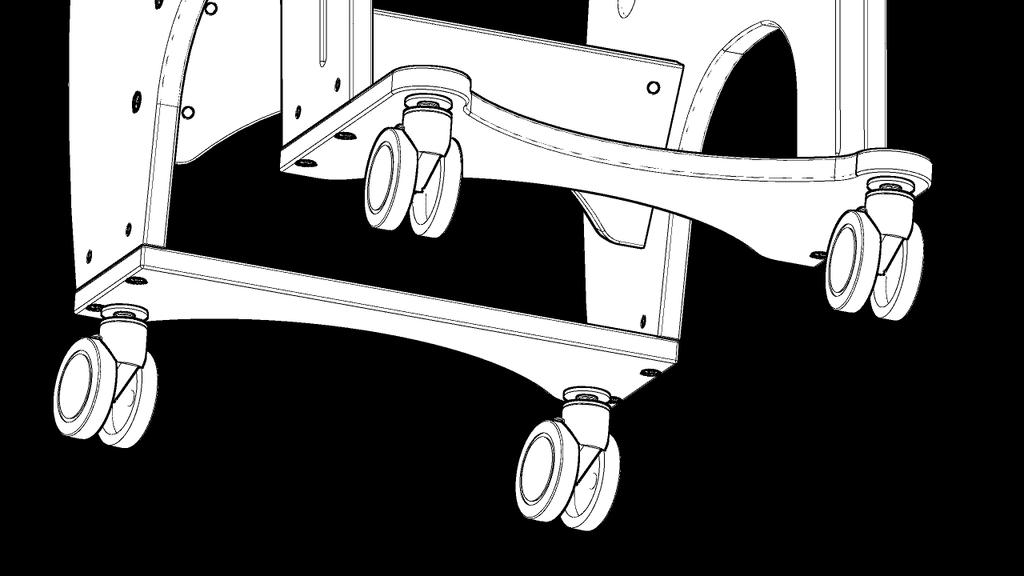

21 21. Przykręcić koła od góry za pomocą nakrętek Erikosna (r) jak na rysunkach poniżej. 22. Prawidłowo zmontowany stelaż fotelika 21

22 Etap II Montaż oparcia 1. Zamontować skrzydełko oparcia (h) z lewej strony jak na rysunkach poniżej za pomocą śruby zamkowej (t), i dwóch podkładek wpustowych (u) w dwóch miejscach (razem 4). 2. Przykręcić wspornik lekko dwoma pokrętłami (x) i wraz z podkładkami stalowymi (w) i podkładkami wpustowymi (u). 22

23 23

24 3. Zamontować skrzydełko oparcia (h) z prawej strony, analogicznie jak z lewej strony (pkt. 1). 24

25 4. Przykręcić lekko wspornik (h), analogicznie jak w pkt. 2 25

26 5. Ustawić oparcie (i) jak na rysunku.! UWAGA- Dopasować kąty obrotu skrzydełek (h) i dopasować oparcie tak aby otwory w oparciu (i) zgrały się z otworami w skrzydełkach (h) 6. Włożyć nakrętki wałeczkowe (cc) jak na rysunkach poniżej. 26

27 7. Przykręcić oparcie za pomocą śrub (y) z podkładkami miseczkowymi (p) od przodu jak na rysunkach poniżej. 27

28 ! UWAGA: Operacje 6,7 powtórzyć z drugiej strony 28

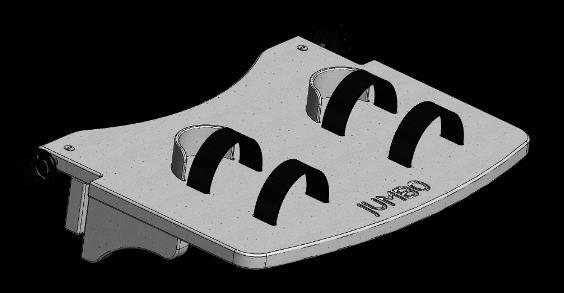

29 8. Prawidłowo zamontowane oparcie. Etap III- Montaż podnóżka 1. Ustawić podnóżek (j) w pozycji jak na rysunku poniżej. 29

30 2. Włożyć nakrętkę wałeczkową (n) jak na rysunkach poniżej.! UWAGA: Nakrętki wałeczkowe (n) wkładać rowkiem od dołu 30

31 3. Przykręcić podnóżek (j) z lewej strony za pomocą pokrętła (z), podkładki stalowej (w) i podkładki wpustowej (u). 31

32 4. Operacje z punktów 2, 3 powtórzyć z prawej strony. Prawidłowo przykręcony podnóżek. Etap IV- Montaż klina 1. Ustawić klin (k) jak na rysunkach poniżej 32

33 2. Przykręcamy klin od dołu jak na rysunkach poniżej za pomocą pokrętła (x) podkładki stalowej (w) i podkładki wpustowej (u). 33

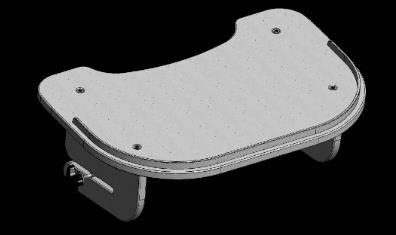

34 3. Prawidłowo zamontowany Klin. Etap V- Montaż stolika 1. Ustawić stolik (l) jak na rysunku poniżej. 34

35 2. Włożyć śrubę zamkową (t) podkładkę wpustową (u) i tulejkę (v) pod stolikiem (l). 35

36 3. Przykręcić stolik za pomocą pokrętła (x) z podkładką (q) jak na rysunku poniżej. 36

37 4. Krok 2 i 3 powtórzyć z drugiej strony. 5. Prawidłowo zamontowany stolik. 37

38 Etap VI- Montaż zagłówka 1. Ustawić zagłówek (m) jak na rysunkach poniżej. 2. Przykręcić zagłówek za pomocą wkręt metrycznego (aa) z podkładkami (bb). 38

39 3. Prawidłowo zamontowany zagłówek. 39

40 PRODUCENT PRZEDMIOTÓW ORTOPEDYCZNYCH Akces-MED. Sp. z o.o. ul. Leszka Czarnego Rzeszów tel. (17) akces-med@akces-med.com Data wydania: Data ostatniej aktualizacji: AKCES-MED Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian technicznych i handlowych w treści instrukcji bez wcześniejszego uprzedzenia 40
