1 1 ANALIZA AKUSTYCZNA DLA INWESTYCJI ZESPÓŁ SZKOLNO-PRZEDSZKOLNY PRZY UL. KŁODZKIEJ WE WROCŁAWIU etap projektu budowlanego Wykonał: Dr inż. Lesław Stryczniewicz listopad 2014

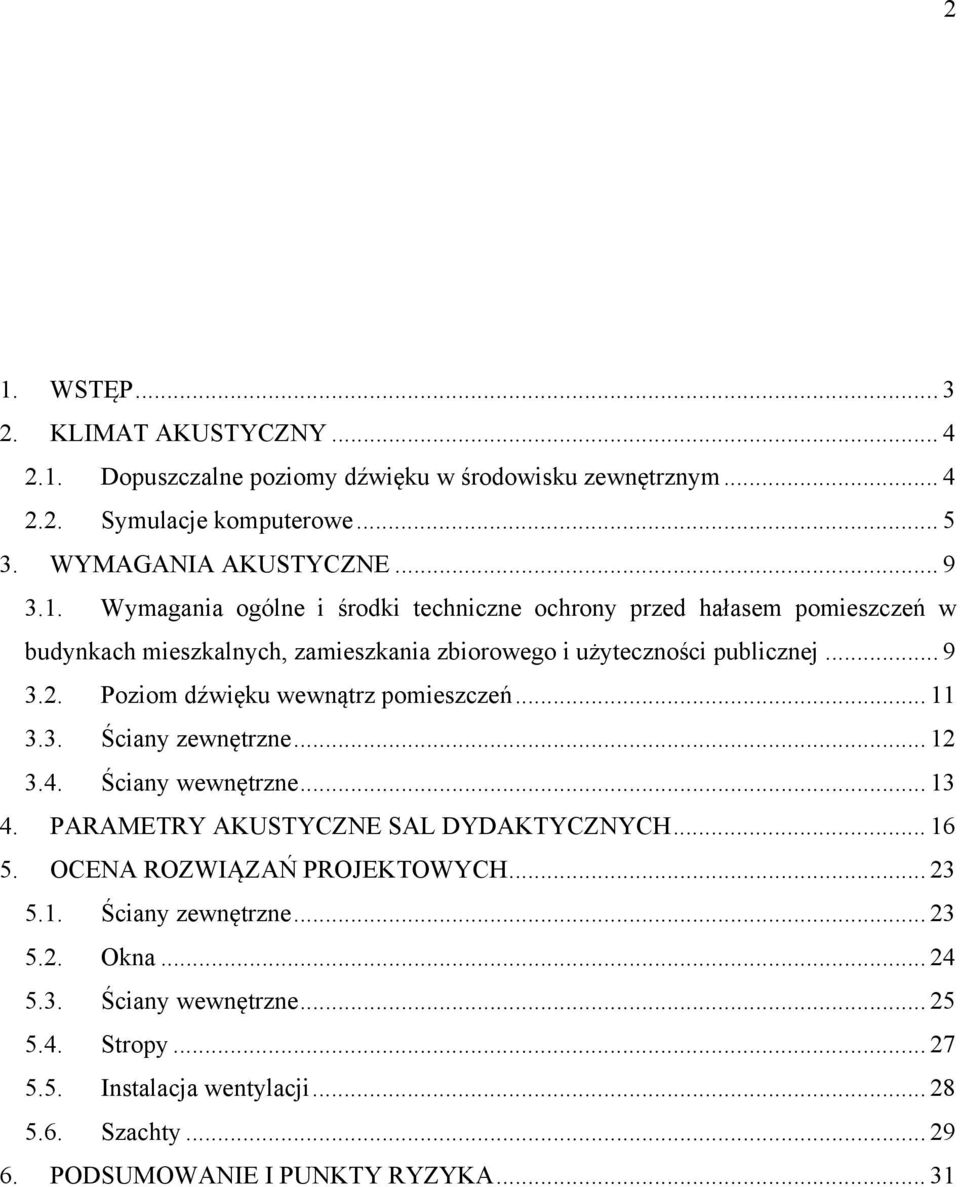

2 2 1. WSTĘP KLIMAT AKUSTYCZNY Dopuszczalne poziomy dźwięku w środowisku zewnętrznym Symulacje komputerowe WYMAGANIA AKUSTYCZNE Wymagania ogólne i środki techniczne ochrony przed hałasem pomieszczeń w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej Poziom dźwięku wewnątrz pomieszczeń Ściany zewnętrzne Ściany wewnętrzne PARAMETRY AKUSTYCZNE SAL DYDAKTYCZNYCH OCENA ROZWIĄZAŃ PROJEKTOWYCH Ściany zewnętrzne Okna Ściany wewnętrzne Stropy Instalacja wentylacji Szachty PODSUMOWANIE I PUNKTY RYZYKA... 31

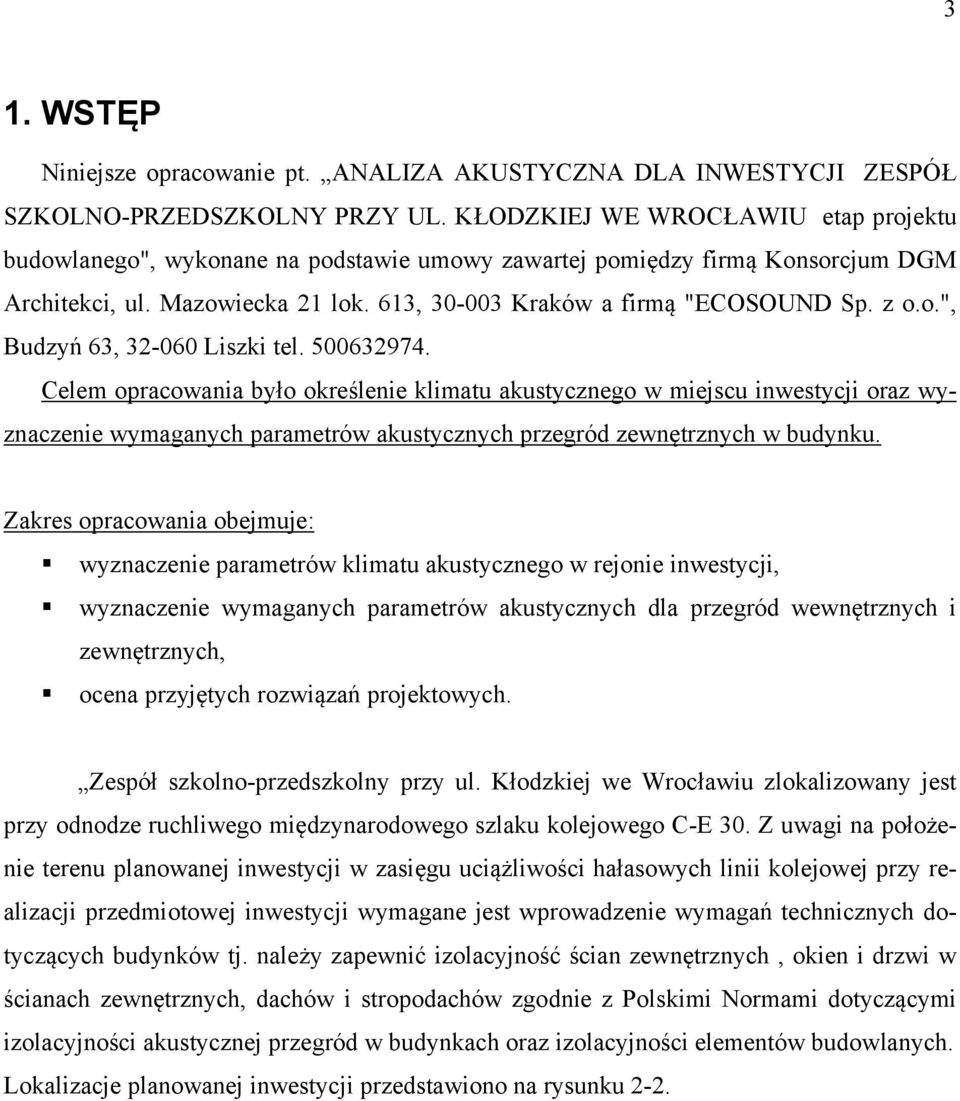

3 3 1. WSTĘP Niniejsze opracowanie pt. ANALIZA AKUSTYCZNA DLA INWESTYCJI ZESPÓŁ SZKOLNO-PRZEDSZKOLNY PRZY UL. KŁODZKIEJ WE WROCŁAWIU etap projektu budowlanego", wykonane na podstawie umowy zawartej pomiędzy firmą Konsorcjum DGM Architekci, ul. Mazowiecka 21 lok. 613, Kraków a firmą "ECOSOUND Sp. z o.o.", Budzyń 63, Liszki tel Celem opracowania było określenie klimatu akustycznego w miejscu inwestycji oraz wyznaczenie wymaganych parametrów akustycznych przegród zewnętrznych w budynku. Zakres opracowania obejmuje: wyznaczenie parametrów klimatu akustycznego w rejonie inwestycji, wyznaczenie wymaganych parametrów akustycznych dla przegród wewnętrznych i zewnętrznych, ocena przyjętych rozwiązań projektowych. Zespół szkolno-przedszkolny przy ul. Kłodzkiej we Wrocławiu zlokalizowany jest przy odnodze ruchliwego międzynarodowego szlaku kolejowego C-E 30. Z uwagi na położenie terenu planowanej inwestycji w zasięgu uciążliwości hałasowych linii kolejowej przy realizacji przedmiotowej inwestycji wymagane jest wprowadzenie wymagań technicznych dotyczących budynków tj. należy zapewnić izolacyjność ścian zewnętrznych, okien i drzwi w ścianach zewnętrznych, dachów i stropodachów zgodnie z Polskimi Normami dotyczącymi izolacyjności akustycznej przegród w budynkach oraz izolacyjności elementów budowlanych. Lokalizacje planowanej inwestycji przedstawiono na rysunku 2-2.

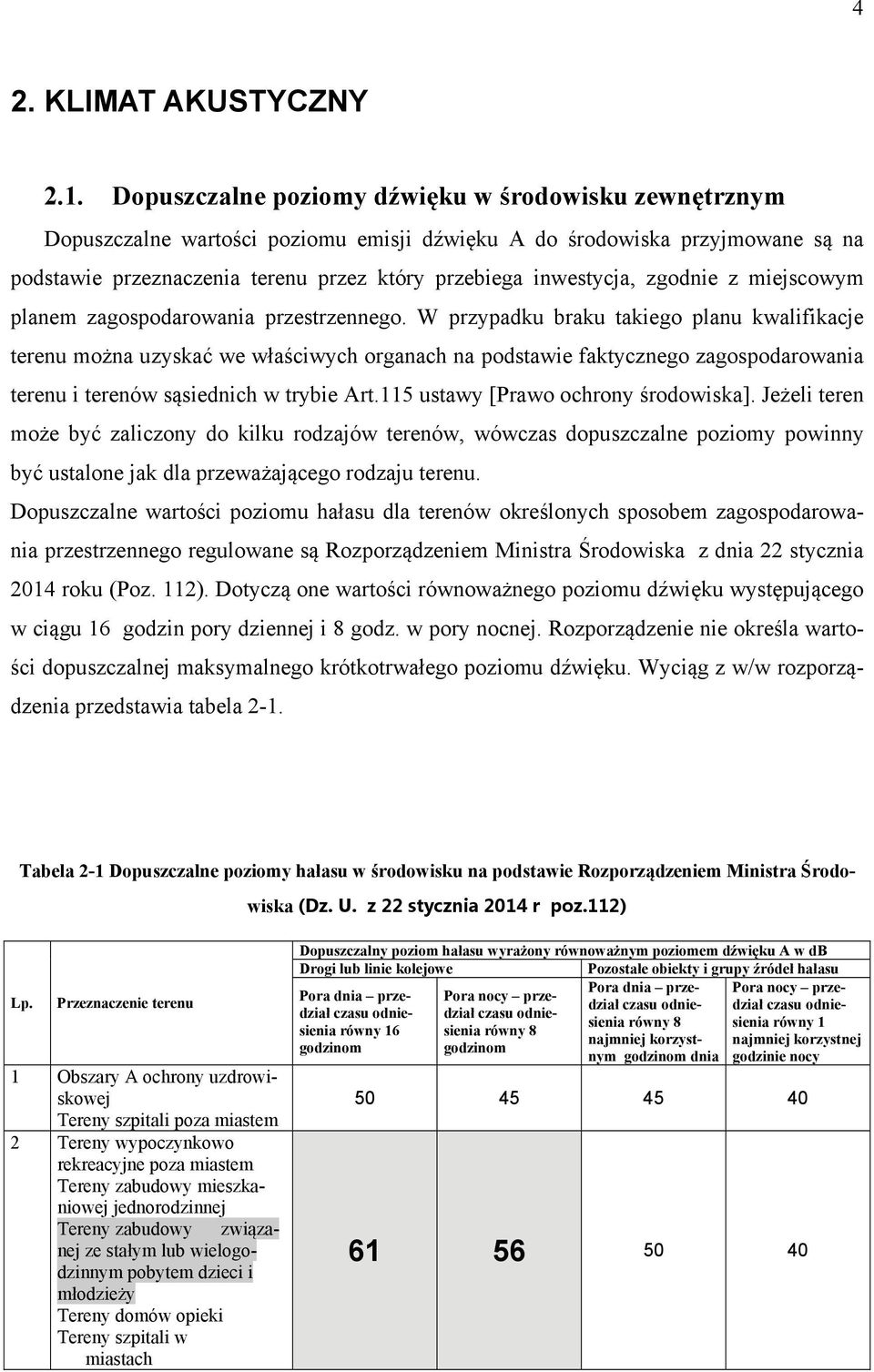

4 4 2. KLIMAT AKUSTYCZNY 2.1. Dopuszczalne poziomy dźwięku w środowisku zewnętrznym Dopuszczalne wartości poziomu emisji dźwięku A do środowiska przyjmowane są na podstawie przeznaczenia terenu przez który przebiega inwestycja, zgodnie z miejscowym planem zagospodarowania przestrzennego. W przypadku braku takiego planu kwalifikacje terenu można uzyskać we właściwych organach na podstawie faktycznego zagospodarowania terenu i terenów sąsiednich w trybie Art.115 ustawy [Prawo ochrony środowiska]. Jeżeli teren może być zaliczony do kilku rodzajów terenów, wówczas dopuszczalne poziomy powinny być ustalone jak dla przeważającego rodzaju terenu. Dopuszczalne wartości poziomu hałasu dla terenów określonych sposobem zagospodarowania przestrzennego regulowane są Rozporządzeniem Ministra Środowiska z dnia 22 stycznia 2014 roku (Poz. 112). Dotyczą one wartości równoważnego poziomu dźwięku występującego w ciągu 16 godzin pory dziennej i 8 godz. w pory nocnej. Rozporządzenie nie określa wartości dopuszczalnej maksymalnego krótkotrwałego poziomu dźwięku. Wyciąg z w/w rozporządzenia przedstawia tabela 2-1. Tabela 2-1 Dopuszczalne poziomy hałasu w środowisku na podstawie Rozporządzeniem Ministra Środowiska (Dz. U. z 22 stycznia 2014 r poz.112) Lp. Przeznaczenie terenu 1 Obszary A ochrony uzdrowiskowej Tereny szpitali poza miastem 2 Tereny wypoczynkowo rekreacyjne poza miastem Tereny zabudowy mieszkaniowej jednorodzinnej Tereny zabudowy związanej ze stałym lub wielogodzinnym pobytem dzieci i młodzieży Tereny domów opieki Tereny szpitali w miastach Dopuszczalny poziom hałasu wyrażony równoważnym poziomem dźwięku A w db Drogi lub linie kolejowe Pozostałe obiekty i grupy źródeł hałasu Pora dnia przedział czasu odniedział czasu odnie- Pora nocy prze- Pora dnia przedział czasu odniedział czasu odnie- Pora nocy przesienia równy 8 sienia równy 1 sienia równy 16 sienia równy 8 najmniej korzystnym godzinom dnia godzinie najmniej korzystnej godzinom godzinom nocy

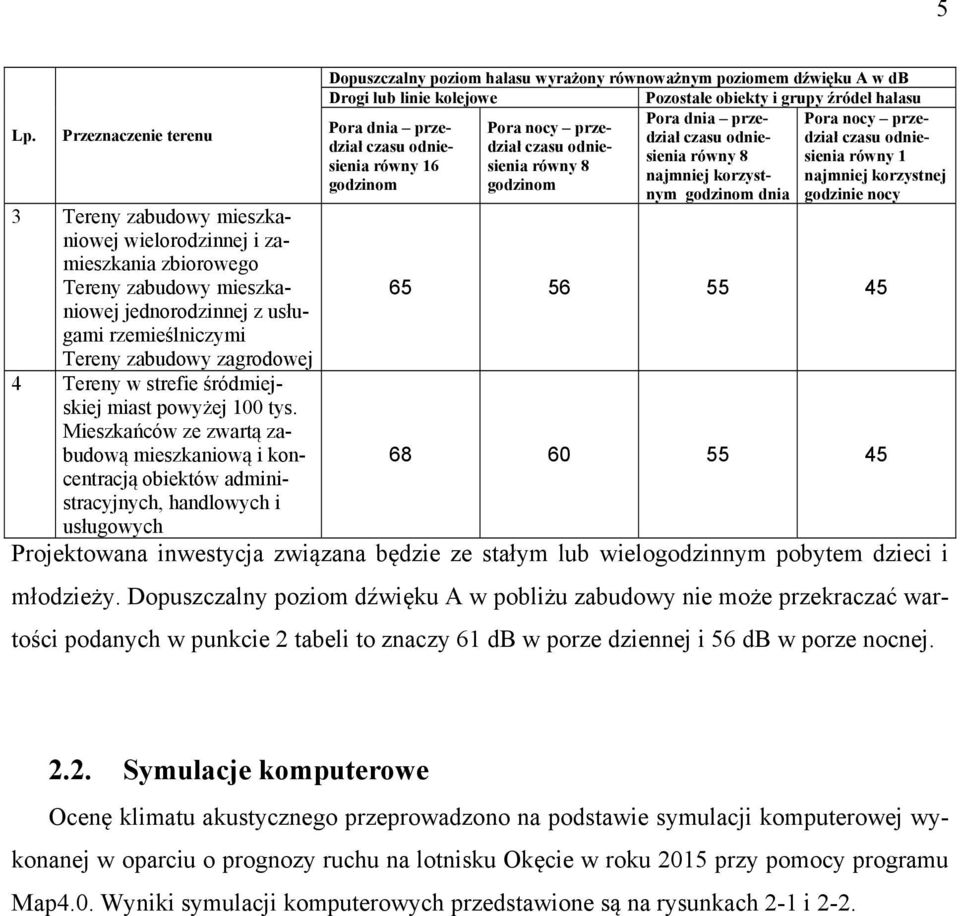

5 5 Lp. Przeznaczenie terenu 3 Tereny zabudowy mieszkaniowej wielorodzinnej i zamieszkania zbiorowego Tereny zabudowy mieszkaniowej jednorodzinnej z usługami rzemieślniczymi Tereny zabudowy zagrodowej 4 Tereny w strefie śródmiejskiej miast powyżej 100 tys. Mieszkańców ze zwartą zabudową mieszkaniową i koncentracją obiektów administracyjnych, handlowych i usługowych Dopuszczalny poziom hałasu wyrażony równoważnym poziomem dźwięku A w db Drogi lub linie kolejowe Pozostałe obiekty i grupy źródeł hałasu Pora dnia przedział czasu odniedział czasu odnie- Pora nocy prze- Pora dnia przedział czasu odniedział czasu odnie- Pora nocy przesienia równy 8 sienia równy 1 sienia równy 16 sienia równy 8 najmniej korzystnym godzinom dnia godzinie najmniej korzystnej godzinom godzinom nocy Projektowana inwestycja związana będzie ze stałym lub wielogodzinnym pobytem dzieci i młodzieży. Dopuszczalny poziom dźwięku A w pobliżu zabudowy nie może przekraczać wartości podanych w punkcie 2 tabeli to znaczy 61 db w porze dziennej i 56 db w porze nocnej Symulacje komputerowe Ocenę klimatu akustycznego przeprowadzono na podstawie symulacji komputerowej wykonanej w oparciu o prognozy ruchu na lotnisku Okęcie w roku 2015 przy pomocy programu Map4.0. Wyniki symulacji komputerowych przedstawione są na rysunkach 2-1 i 2-2.

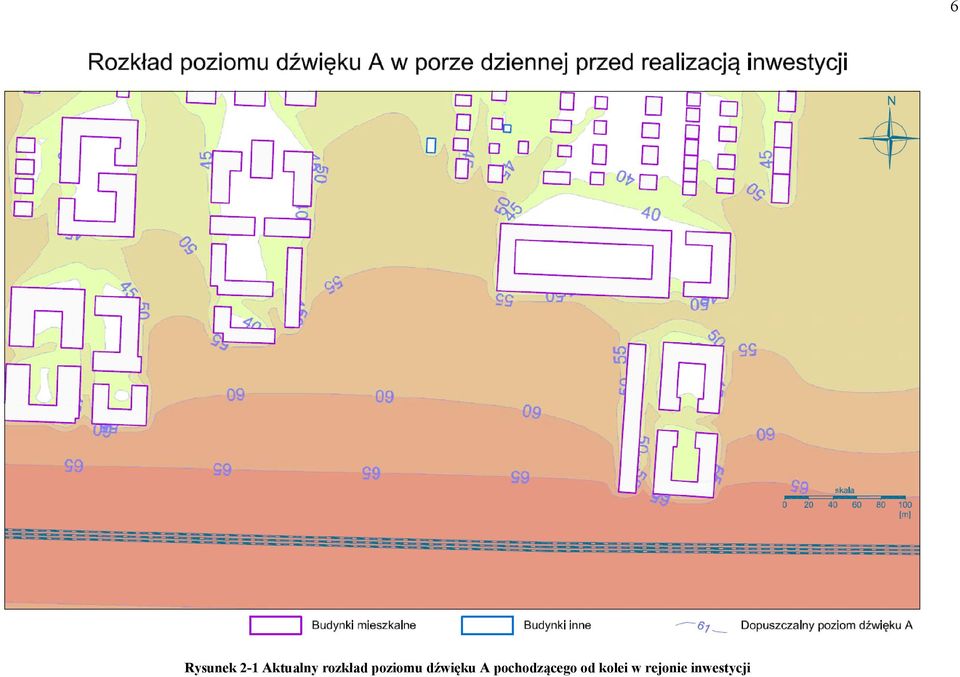

6 Rysunek 2-1 Aktualny rozkład poziomu dźwięku A pochodzącego od kolei w rejonie inwestycji 6

7 Rysunek 2-2 Prognozowany rozkład poziomu dźwięku A pochodzącego od kolei po realizacji inwestycji 7

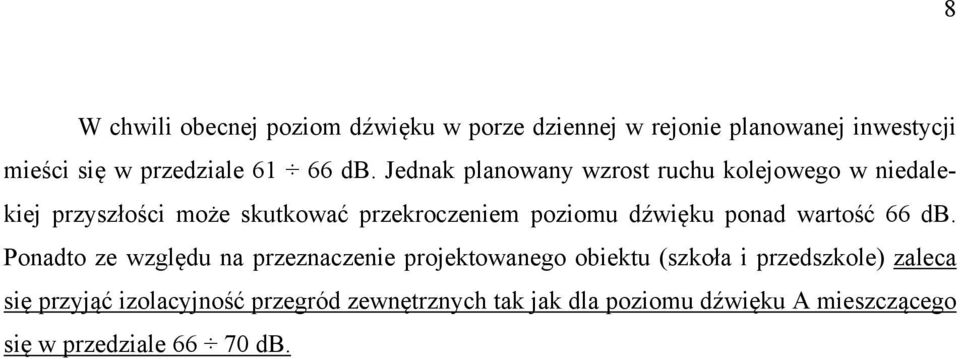

8 8 W chwili obecnej poziom dźwięku w porze dziennej w rejonie planowanej inwestycji mieści się w przedziale db. Jednak planowany wzrost ruchu kolejowego w niedalekiej przyszłości może skutkować przekroczeniem poziomu dźwięku ponad wartość 66 db. Ponadto ze względu na przeznaczenie projektowanego obiektu (szkoła i przedszkole) zaleca się przyjąć izolacyjność przegród zewnętrznych tak jak dla poziomu dźwięku A mieszczącego się w przedziale db.

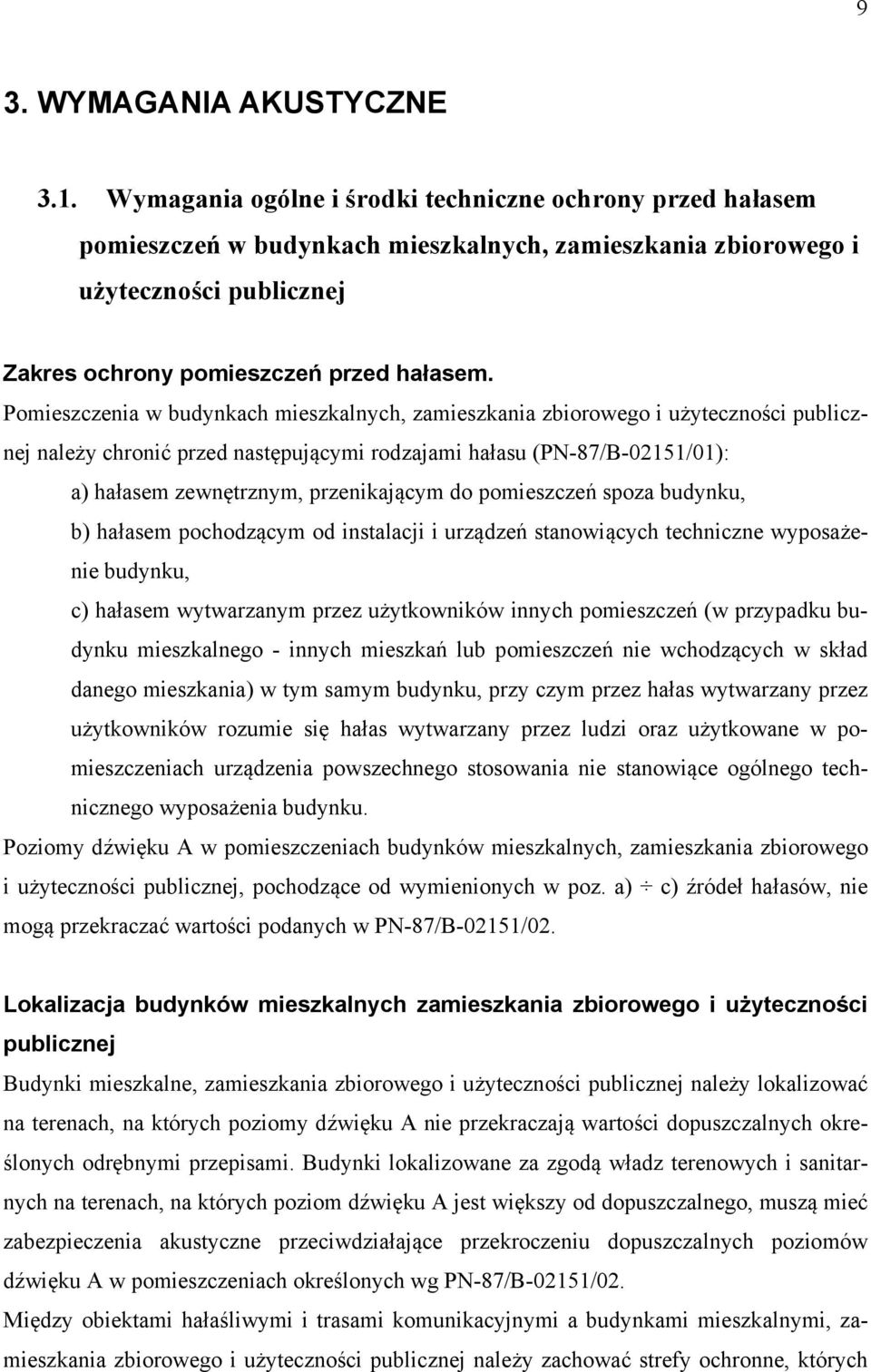

9 9 3. WYMAGANIA AKUSTYCZNE 3.1. Wymagania ogólne i środki techniczne ochrony przed hałasem pomieszczeń w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej Zakres ochrony pomieszczeń przed hałasem. Pomieszczenia w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej należy chronić przed następującymi rodzajami hałasu (PN-87/B-02151/01): a) hałasem zewnętrznym, przenikającym do pomieszczeń spoza budynku, b) hałasem pochodzącym od instalacji i urządzeń stanowiących techniczne wyposażenie budynku, c) hałasem wytwarzanym przez użytkowników innych pomieszczeń (w przypadku budynku mieszkalnego - innych mieszkań lub pomieszczeń nie wchodzących w skład danego mieszkania) w tym samym budynku, przy czym przez hałas wytwarzany przez użytkowników rozumie się hałas wytwarzany przez ludzi oraz użytkowane w pomieszczeniach urządzenia powszechnego stosowania nie stanowiące ogólnego technicznego wyposażenia budynku. Poziomy dźwięku A w pomieszczeniach budynków mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, pochodzące od wymienionych w poz. a) c) źródeł hałasów, nie mogą przekraczać wartości podanych w PN-87/B-02151/02. Lokalizacja budynków mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Budynki mieszkalne, zamieszkania zbiorowego i użyteczności publicznej należy lokalizować na terenach, na których poziomy dźwięku A nie przekraczają wartości dopuszczalnych określonych odrębnymi przepisami. Budynki lokalizowane za zgodą władz terenowych i sanitarnych na terenach, na których poziom dźwięku A jest większy od dopuszczalnego, muszą mieć zabezpieczenia akustyczne przeciwdziałające przekroczeniu dopuszczalnych poziomów dźwięku A w pomieszczeniach określonych wg PN-87/B-02151/02. Między obiektami hałaśliwymi i trasami komunikacyjnymi a budynkami mieszkalnymi, zamieszkania zbiorowego i użyteczności publicznej należy zachować strefy ochronne, których

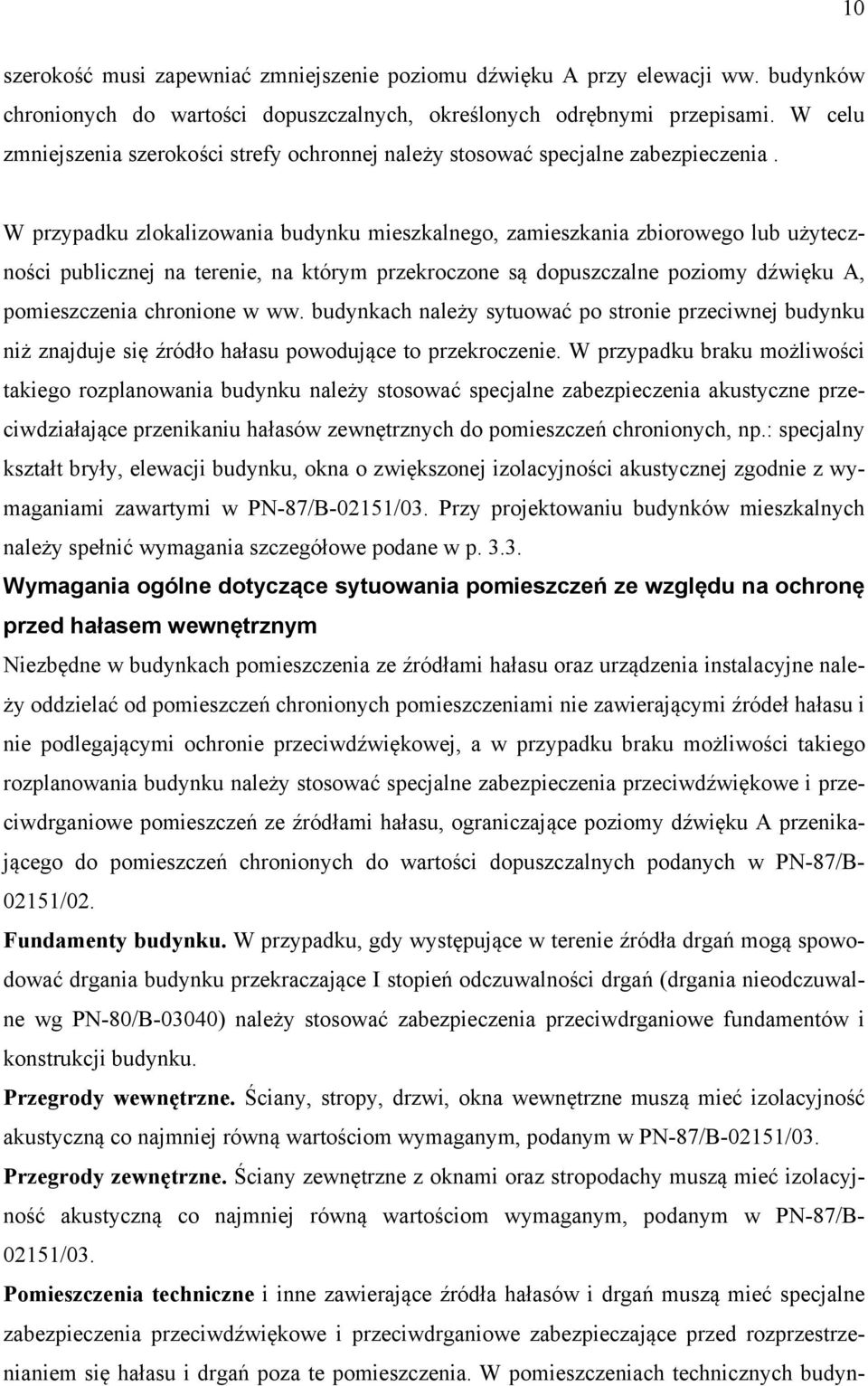

10 10 szerokość musi zapewniać zmniejszenie poziomu dźwięku A przy elewacji ww. budynków chronionych do wartości dopuszczalnych, określonych odrębnymi przepisami. W celu zmniejszenia szerokości strefy ochronnej należy stosować specjalne zabezpieczenia. W przypadku zlokalizowania budynku mieszkalnego, zamieszkania zbiorowego lub użyteczności publicznej na terenie, na którym przekroczone są dopuszczalne poziomy dźwięku A, pomieszczenia chronione w ww. budynkach należy sytuować po stronie przeciwnej budynku niż znajduje się źródło hałasu powodujące to przekroczenie. W przypadku braku możliwości takiego rozplanowania budynku należy stosować specjalne zabezpieczenia akustyczne przeciwdziałające przenikaniu hałasów zewnętrznych do pomieszczeń chronionych, np.: specjalny kształt bryły, elewacji budynku, okna o zwiększonej izolacyjności akustycznej zgodnie z wymaganiami zawartymi w PN-87/B-02151/03. Przy projektowaniu budynków mieszkalnych należy spełnić wymagania szczegółowe podane w p Wymagania ogólne dotyczące sytuowania pomieszczeń ze względu na ochronę przed hałasem wewnętrznym Niezbędne w budynkach pomieszczenia ze źródłami hałasu oraz urządzenia instalacyjne należy oddzielać od pomieszczeń chronionych pomieszczeniami nie zawierającymi źródeł hałasu i nie podlegającymi ochronie przeciwdźwiękowej, a w przypadku braku możliwości takiego rozplanowania budynku należy stosować specjalne zabezpieczenia przeciwdźwiękowe i przeciwdrganiowe pomieszczeń ze źródłami hałasu, ograniczające poziomy dźwięku A przenikającego do pomieszczeń chronionych do wartości dopuszczalnych podanych w PN-87/B /02. Fundamenty budynku. W przypadku, gdy występujące w terenie źródła drgań mogą spowodować drgania budynku przekraczające I stopień odczuwalności drgań (drgania nieodczuwalne wg PN-80/B-03040) należy stosować zabezpieczenia przeciwdrganiowe fundamentów i konstrukcji budynku. Przegrody wewnętrzne. Ściany, stropy, drzwi, okna wewnętrzne muszą mieć izolacyjność akustyczną co najmniej równą wartościom wymaganym, podanym w PN-87/B-02151/03. Przegrody zewnętrzne. Ściany zewnętrzne z oknami oraz stropodachy muszą mieć izolacyjność akustyczną co najmniej równą wartościom wymaganym, podanym w PN-87/B /03. Pomieszczenia techniczne i inne zawierające źródła hałasów i drgań muszą mieć specjalne zabezpieczenia przeciwdźwiękowe i przeciwdrganiowe zabezpieczające przed rozprzestrzenianiem się hałasu i drgań poza te pomieszczenia. W pomieszczeniach technicznych budyn-

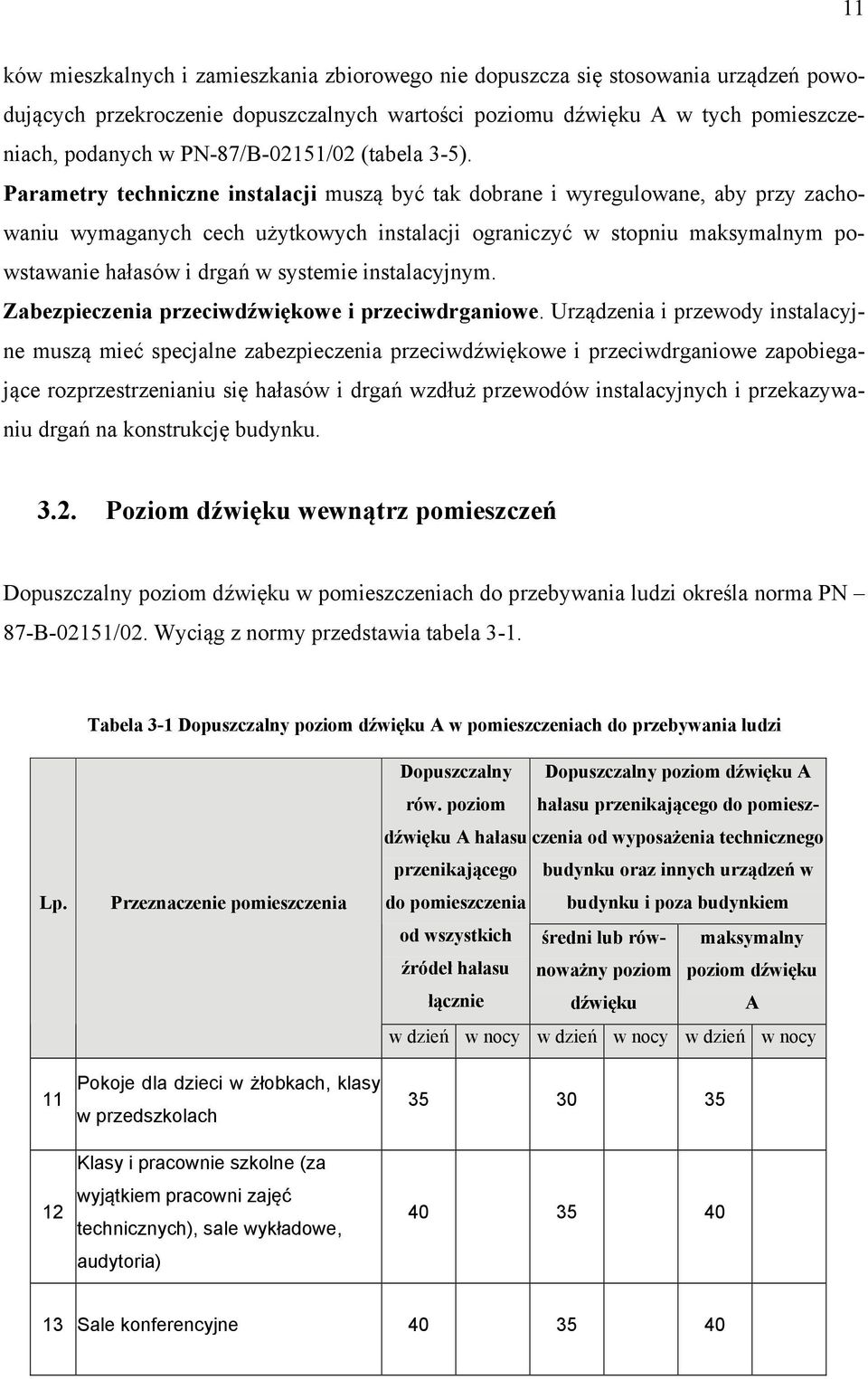

11 11 ków mieszkalnych i zamieszkania zbiorowego nie dopuszcza się stosowania urządzeń powodujących przekroczenie dopuszczalnych wartości poziomu dźwięku A w tych pomieszczeniach, podanych w PN-87/B-02151/02 (tabela 3-5). Parametry techniczne instalacji muszą być tak dobrane i wyregulowane, aby przy zachowaniu wymaganych cech użytkowych instalacji ograniczyć w stopniu maksymalnym powstawanie hałasów i drgań w systemie instalacyjnym. Zabezpieczenia przeciwdźwiękowe i przeciwdrganiowe. Urządzenia i przewody instalacyjne muszą mieć specjalne zabezpieczenia przeciwdźwiękowe i przeciwdrganiowe zapobiegające rozprzestrzenianiu się hałasów i drgań wzdłuż przewodów instalacyjnych i przekazywaniu drgań na konstrukcję budynku Poziom dźwięku wewnątrz pomieszczeń Dopuszczalny poziom dźwięku w pomieszczeniach do przebywania ludzi określa norma PN 87-B-02151/02. Wyciąg z normy przedstawia tabela 3-1. Tabela 3-1 Dopuszczalny poziom dźwięku A w pomieszczeniach do przebywania ludzi Lp Przeznaczenie pomieszczenia Pokoje dla dzieci w żłobkach, klasy w przedszkolach Klasy i pracownie szkolne (za wyjątkiem pracowni zajęć technicznych), sale wykładowe, audytoria) Dopuszczalny rów. poziom Dopuszczalny poziom dźwięku A hałasu przenikającego do pomieszczenia od wyposażenia technicznego dźwięku A hałasu przenikającego do pomieszczenia budynku oraz innych urządzeń w budynku i poza budynkiem od wszystkich źródeł hałasu łącznie średni lub równoważny poziom dźwięku maksymalny poziom dźwięku A w dzień w nocy w dzień w nocy w dzień w nocy Sale konferencyjne

12 12 Lp. 14 Dopuszczalny rów. poziom Dopuszczalny poziom dźwięku A hałasu przenikającego do pomieszczenia od wyposażenia technicznego dźwięku A hałasu Przeznaczenie pomieszczenia przenikającego do pomieszczenia budynku oraz innych urządzeń w budynku i poza budynkiem od wszystkich źródeł hałasu łącznie średni lub równoważny poziom dźwięku maksymalny poziom dźwięku A w dzień w nocy w dzień w nocy w dzień w nocy Pomieszczenia do pracy umysłowej wymagającej silnej koncentracji uwagi 15 Pomieszczenia administracyjne bez wewnętrznych źródeł hałasu Ściany zewnętrzne Wymagania dotyczące izolacyjności akustycznej ścian w budynkach określa norma PN- B ;1999. Minimalny wskaźnik wypadkowej oceny izolacyjności akustycznej właściwej przybliżonej dla budynków mieszkalnych i biurowych przedstawiony jest w tabeli 3-2. Ze względu na charakter widma hałasu zewnętrznego wymagania dotyczą wskaźnika R A2. Tabela 3-2 Wymagana izolacyjność akustyczna właściwa ścian zewnętrznych z oknami wg B ;1999 Lp 6 Rodzaj budynku Żłobki i przedszkola Przegroda zewnętrzna w pomieszczeniu Poziom dźwięku -dzień Poziom dźwięku -noc pokoje dla dzieci Szkoły 10 Budynki administracyjne sale lekcyjne X korytarze pokoje do pracy wymagającej koncentracji uwagi pokoje do pracy administracyjnej, pomieszczenia administracyjne w obiektach tymczasowych nie stawia się wymagań

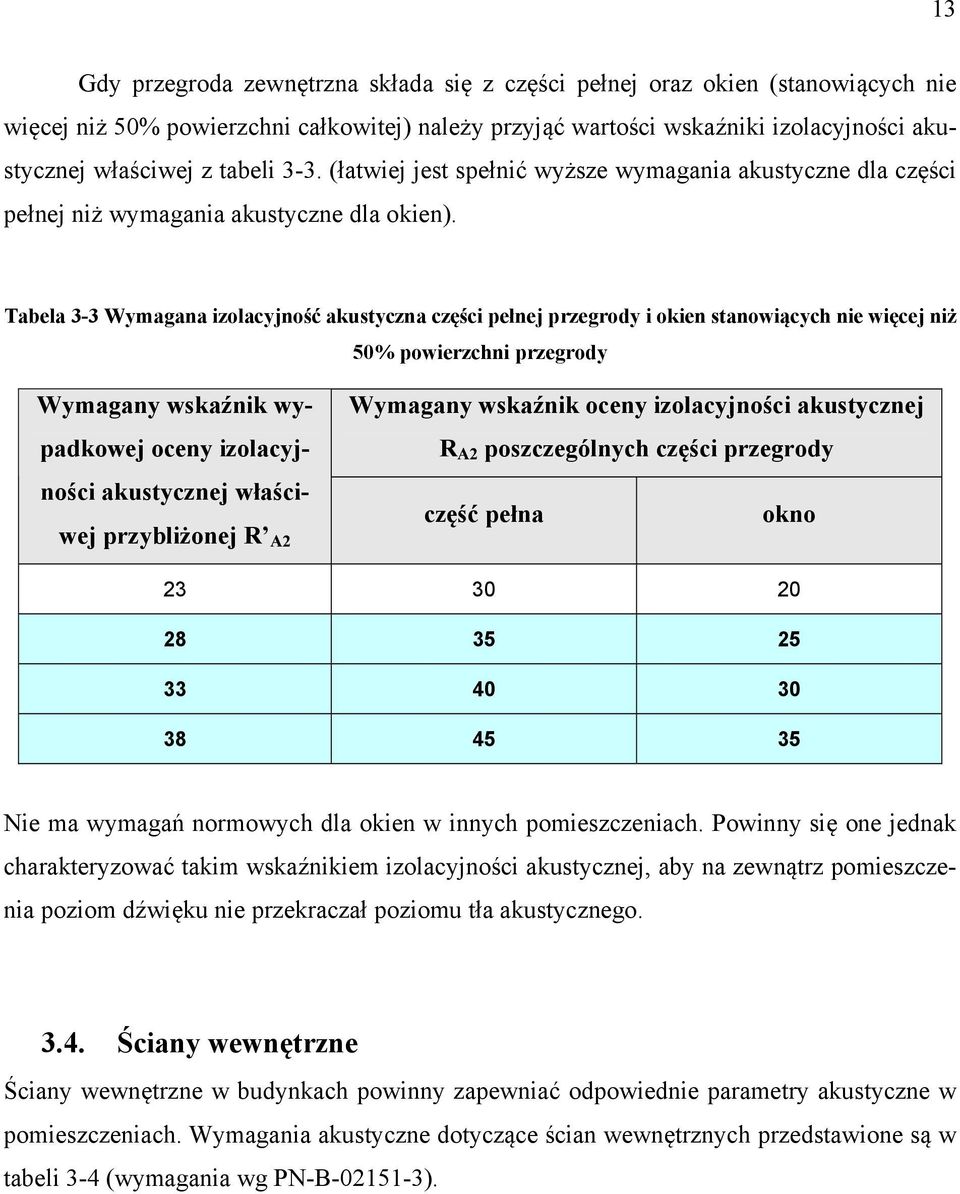

13 13 Gdy przegroda zewnętrzna składa się z części pełnej oraz okien (stanowiących nie więcej niż 50% powierzchni całkowitej) należy przyjąć wartości wskaźniki izolacyjności akustycznej właściwej z tabeli 3-3. (łatwiej jest spełnić wyższe wymagania akustyczne dla części pełnej niż wymagania akustyczne dla okien). Tabela 3-3 Wymagana izolacyjność akustyczna części pełnej przegrody i okien stanowiących nie więcej niż 50% powierzchni przegrody Wymagany wskaźnik wypadkowej oceny izolacyjności akustycznej właściwej przybliżonej R A2 Wymagany wskaźnik oceny izolacyjności akustycznej R A2 poszczególnych części przegrody część pełna okno Nie ma wymagań normowych dla okien w innych pomieszczeniach. Powinny się one jednak charakteryzować takim wskaźnikiem izolacyjności akustycznej, aby na zewnątrz pomieszczenia poziom dźwięku nie przekraczał poziomu tła akustycznego Ściany wewnętrzne Ściany wewnętrzne w budynkach powinny zapewniać odpowiednie parametry akustyczne w pomieszczeniach. Wymagania akustyczne dotyczące ścian wewnętrznych przedstawione są w tabeli 3-4 (wymagania wg PN-B ).

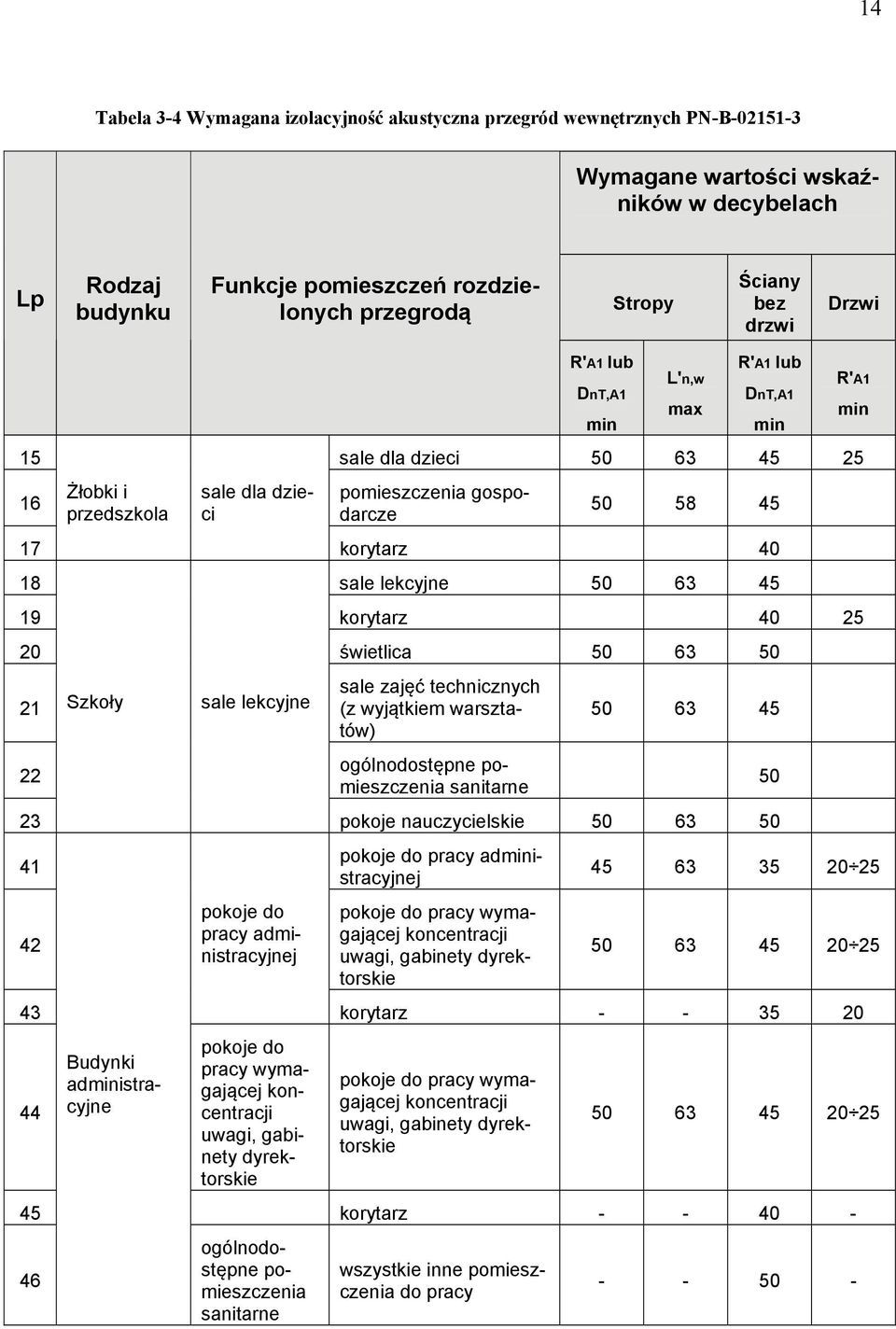

14 14 Tabela 3-4 Wymagana izolacyjność akustyczna przegród wewnętrznych PN-B Wymagane wartości wskaźników w decybelach Lp Rodzaj budynku Funkcje pomieszczeń rozdzielonych przegrodą Stropy Ściany bez drzwi Drzwi R'A1 lub DnT,A1 min L'n,w max R'A1 lub DnT,A1 15 sale dla dzieci Żłobki i przedszkola sale dla dzieci min pomieszczenia gospodarcze korytarz sale lekcyjne korytarz świetlica Szkoły sale lekcyjne pokoje do pracy administracyjnej pokoje do pracy wymagającej koncentracji uwagi, gabinety dyrektorskie sale zajęć technicznych (z wyjątkiem warsztatów) ogólnodostępne pomieszczenia sanitarne pokoje nauczycielskie pokoje do pracy administracyjnej 50 R'A1 min pokoje do pracy wymagającej koncentracji uwagi, gabinety dyrektorskie korytarz pokoje do pracy wymagającej koncentracji uwagi, gabinety dyrektorskie korytarz Budynki administracyjne ogólnodostępne pomieszczenia sanitarne wszystkie inne pomieszczenia do pracy

15 15 W związku z tym ściany wewnętrzne powinny posiadać odpowiednia izolacyjność akustyczną Trudność może sprawić wykonanie ścian działowych o izolacyjności 51 db, dlatego należy bezwzględnie wykonywać te ściany według zaleceń producenta elementów ściennych. W przypadku drzwi należy przyjmować wartości izolacyjności akustycznej R A1 co najmniej równe 27 db, co stoi w sprzeczności z dostępnością takich elementów na rynku (producent musi przedstawić odpowiednie certyfikaty).

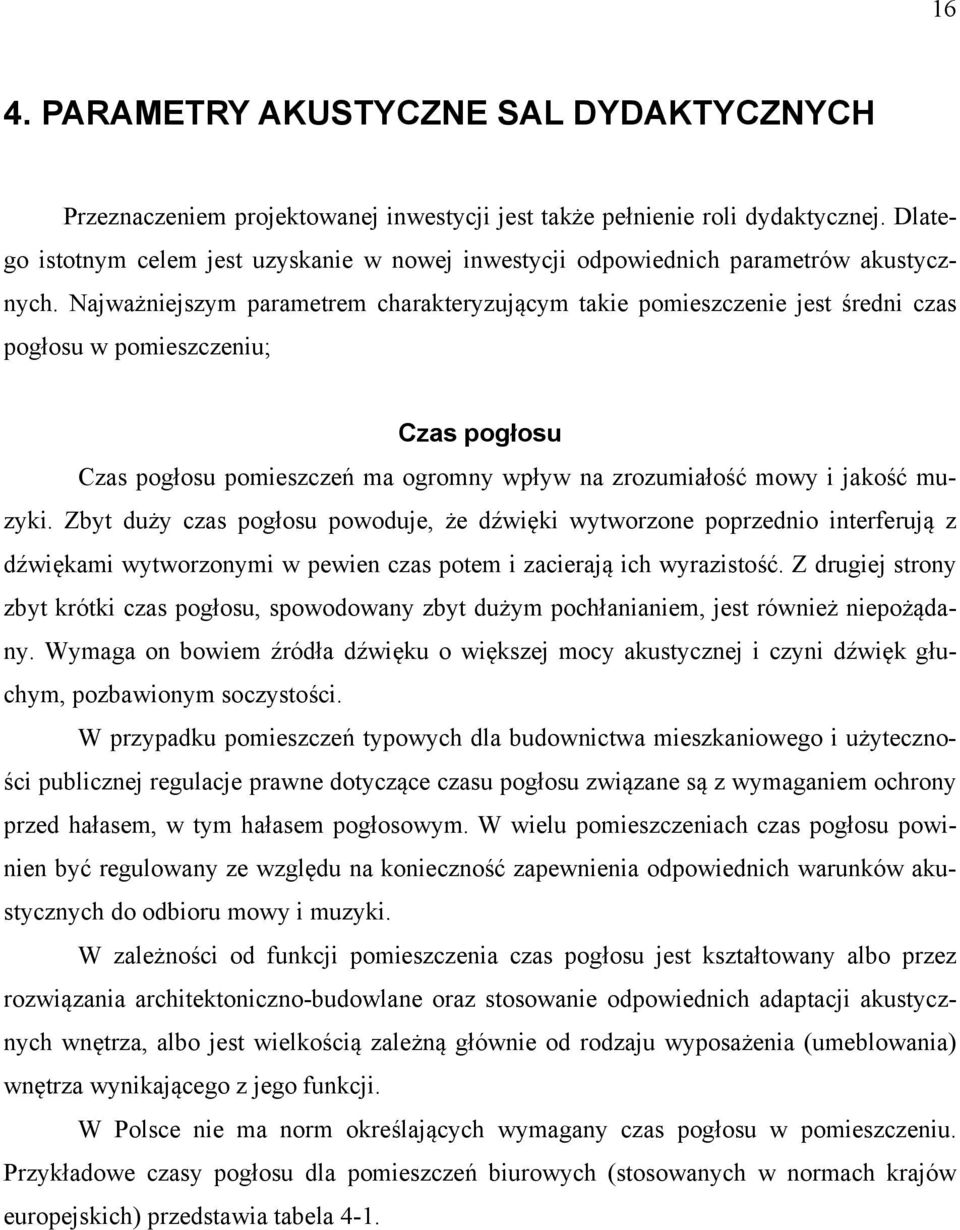

16 16 4. PARAMETRY AKUSTYCZNE SAL DYDAKTYCZNYCH Przeznaczeniem projektowanej inwestycji jest także pełnienie roli dydaktycznej. Dlatego istotnym celem jest uzyskanie w nowej inwestycji odpowiednich parametrów akustycznych. Najważniejszym parametrem charakteryzującym takie pomieszczenie jest średni czas pogłosu w pomieszczeniu; Czas pogłosu Czas pogłosu pomieszczeń ma ogromny wpływ na zrozumiałość mowy i jakość muzyki. Zbyt duży czas pogłosu powoduje, że dźwięki wytworzone poprzednio interferują z dźwiękami wytworzonymi w pewien czas potem i zacierają ich wyrazistość. Z drugiej strony zbyt krótki czas pogłosu, spowodowany zbyt dużym pochłanianiem, jest również niepożądany. Wymaga on bowiem źródła dźwięku o większej mocy akustycznej i czyni dźwięk głuchym, pozbawionym soczystości. W przypadku pomieszczeń typowych dla budownictwa mieszkaniowego i użyteczności publicznej regulacje prawne dotyczące czasu pogłosu związane są z wymaganiem ochrony przed hałasem, w tym hałasem pogłosowym. W wielu pomieszczeniach czas pogłosu powinien być regulowany ze względu na konieczność zapewnienia odpowiednich warunków akustycznych do odbioru mowy i muzyki. W zależności od funkcji pomieszczenia czas pogłosu jest kształtowany albo przez rozwiązania architektoniczno-budowlane oraz stosowanie odpowiednich adaptacji akustycznych wnętrza, albo jest wielkością zależną głównie od rodzaju wyposażenia (umeblowania) wnętrza wynikającego z jego funkcji. W Polsce nie ma norm określających wymagany czas pogłosu w pomieszczeniu. Przykładowe czasy pogłosu dla pomieszczeń biurowych (stosowanych w normach krajów europejskich) przedstawia tabela 4-1.

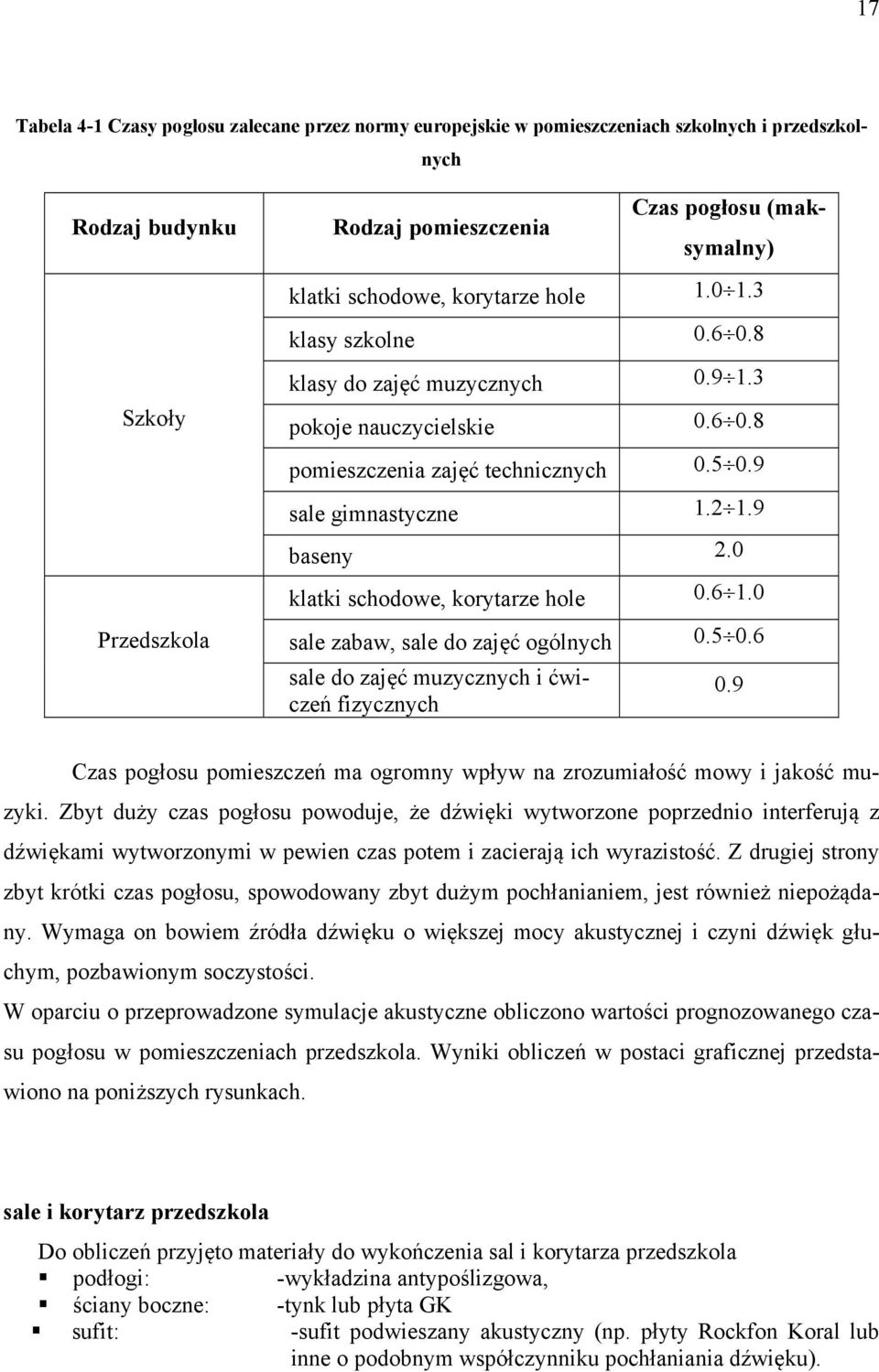

17 17 Tabela 4-1 Czasy pogłosu zalecane przez normy europejskie w pomieszczeniach szkolnych i przedszkolnych Rodzaj budynku Szkoły Przedszkola Rodzaj pomieszczenia Czas pogłosu (maksymalny) klatki schodowe, korytarze hole klasy szkolne klasy do zajęć muzycznych pokoje nauczycielskie pomieszczenia zajęć technicznych sale gimnastyczne baseny 2.0 klatki schodowe, korytarze hole sale zabaw, sale do zajęć ogólnych sale do zajęć muzycznych i ćwiczeń fizycznych 0.9 Czas pogłosu pomieszczeń ma ogromny wpływ na zrozumiałość mowy i jakość muzyki. Zbyt duży czas pogłosu powoduje, że dźwięki wytworzone poprzednio interferują z dźwiękami wytworzonymi w pewien czas potem i zacierają ich wyrazistość. Z drugiej strony zbyt krótki czas pogłosu, spowodowany zbyt dużym pochłanianiem, jest również niepożądany. Wymaga on bowiem źródła dźwięku o większej mocy akustycznej i czyni dźwięk głuchym, pozbawionym soczystości. W oparciu o przeprowadzone symulacje akustyczne obliczono wartości prognozowanego czasu pogłosu w pomieszczeniach przedszkola. Wyniki obliczeń w postaci graficznej przedstawiono na poniższych rysunkach. sale i korytarz przedszkola Do obliczeń przyjęto materiały do wykończenia sal i korytarza przedszkola podłogi: -wykładzina antypoślizgowa, ściany boczne: -tynk lub płyta GK sufit: -sufit podwieszany akustyczny (np. płyty Rockfon Koral lub inne o podobnym współczynniku pochłaniania dźwięku).

18 18 Czas pogłosu - sale przedszkola prognoza RT optymalny Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Częstotliwośc [s] Rysunek 4-1 Prognozowany czas pogłosu w salach przedszkolnych [P10, P13, P16, P22, P25, P28, P31] Czas pogłosu - korytarz przedszkola prognoza RT optymalny Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Częstotliwośc [s] Rysunek 4-2 Prognozowany czas pogłosu na korytarzu [P2]w przedszkolu

19 19 Czas pogłosu - sala wielofunkcyjna w przedszkolu prognoza RT optymalny Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Częstotliwośc [s] Rysunek 4-3 Prognozowany czas pogłosu w sali wielofunkcyjnej [P3] w przedszkolu Sala gimnastyczna Do obliczeń przyjęto materiały do wykończenia sali gimnastycznej podłogi: -parkiet, ściany boczne: -tynk lub płyta GK sufit: -sufit podwieszany akustyczny (np. płyty Boxer Rockfon lub inne o podobnym współczynniku pochłaniania dźwięku i klasie odporności na uderzenia 1A). Czas pogłosu - sala sportowa "prognoza RT" optymalny 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Częstotliwośc [s] Rysunek 4-4 Prognozowany czas pogłosu w sali gimnastycznej [H20]

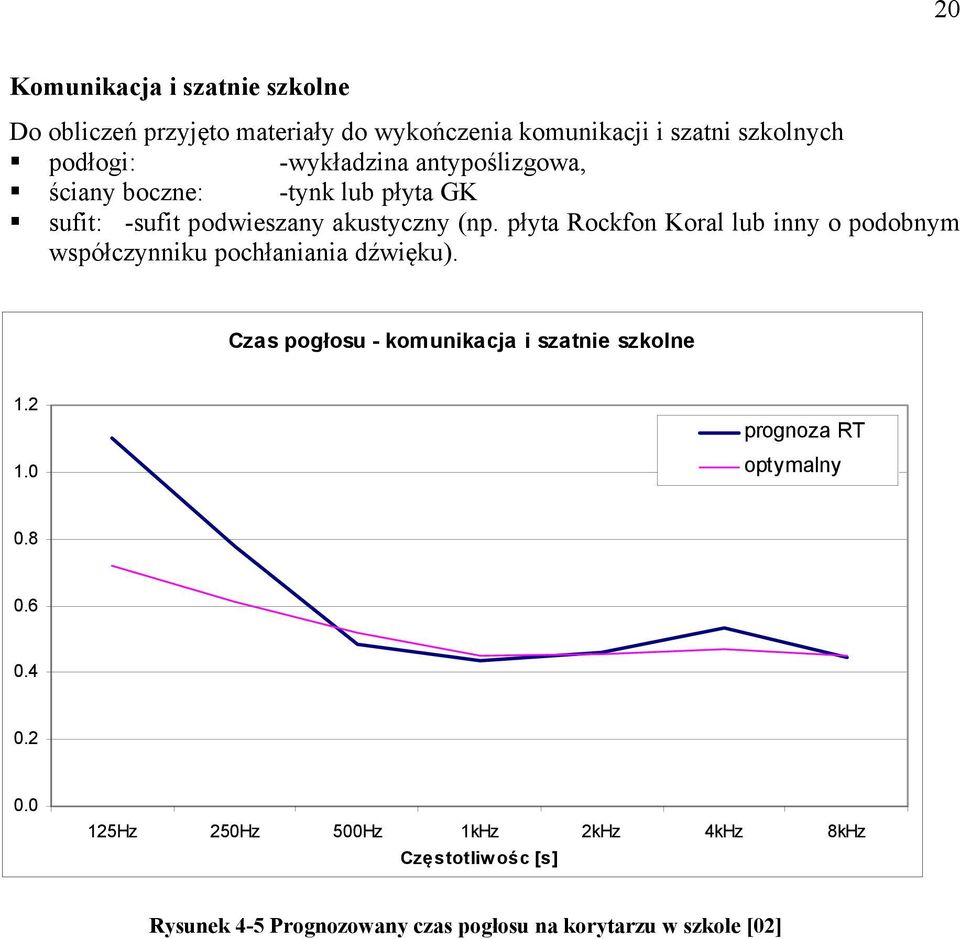

20 20 Komunikacja i szatnie szkolne Do obliczeń przyjęto materiały do wykończenia komunikacji i szatni szkolnych podłogi: -wykładzina antypoślizgowa, ściany boczne: -tynk lub płyta GK sufit: -sufit podwieszany akustyczny (np. płyta Rockfon Koral lub inny o podobnym współczynniku pochłaniania dźwięku). Czas pogłosu - komunikacja i szatnie szkolne prognoza RT optymalny Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Częstotliwośc [s] Rysunek 4-5 Prognozowany czas pogłosu na korytarzu w szkole [02]

21 21 Sale lekcyjne w szkole Do obliczeń przyjęto materiały do wykończenia komunikacji i szatni szkolnych podłogi: -wykładzina antypoślizgowa, ściany boczne: -tynk lub płyta GK sufit: -sufit podwieszany akustyczny (np. płyta Rockfon Koral lub inny o podobnym współczynniku pochłaniania dźwięku). Czas pogłosu - sale szkolne prognoza RT optymalny Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Częstotliwośc [s] Rysunek 4-6 Prognozowany czas pogłosu w w salach szkolnych [1.13, 1.14, 1.15,1.19, 1.27, 1.28, 1.32, 1.33, 1.34, 1.35, 1.36, 1.37]

22 22 Komunikacja (2.1) Do obliczeń przyjęto materiały do wykończenia komunikacji podłogi: -wykładzina antypoślizgowa; ściany boczne: -tynk lub płyta GK; sufit: -sufit podwieszany akustyczny (np. płyta Rockfon Koral lub inny o podobnym współczynniku pochłaniania dźwięku). Czas pogłosu - komunilacja prognoza RT optymalny Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Częstotliwośc [s] Rysunek 4-7 Prognozowany czas pogłosu w korytarzu (2.1) Reasumując, można stwierdzić, że po wykonaniu zaproponowanych adaptacji akustycznych czasy pogłosu, a co za tym idzie zrozumiałość mowy będą na poziomie pozwalającym na bardzo dobry odbiór słowa mówionego we wszystkich salach (także na sali gimnastycznej, w której parametry akustyczne pozwolą na organizowanie w niej koncertów, akademii czy dyskotek).

23 23 5. OCENA ROZWIĄZAŃ PROJEKTOWYCH 5.1. Ściany zewnętrzne Ściany zewnętrzne powinny charakteryzować się wskaźnikiem izolacyjności akustycznej R A2 nie niższym niż 45 [db]. Warunek ten spełnia większość materiałów konstrukcyjnych. Tabela 5-1Wymagane i prognoz. wartości wskaźnika izolacyjności akustycznej przegród zewnętrznych Wymag. Progn. Ozn Przegroda wskaź- wskaź- nik R A2 nik R A2 Ściana zewnętrzna bloczki silikatowe - parter szkoły i hali płyty włókno cementowe CIEMNE 1.00 S01 S01A S01B pustka powietrzna 8.00 wełna mineralna bloczki wapienno-piaskowe (silikatowe) tynk wewnętrzny cementowo-wapienny 1.50 Ściana zewnętrzna żelbetowa - parter szkoły płyty włókno cementowe CIEMNE 1.00 pustka powietrzna 8.00 wełna mineralna ściana żelbetowa tynk wewnętrzny cementowo-wapienny 1.50 Ściana zewnętrzna żelbetowa (wykończenie włókno cement) piętro szkoły płyty włókno cementowe JASNE 1.00 pustka powietrzna 8.00 wełna mineralna bloczki wapienno-piaskowe (silikatowe) tynk wewnętrzny cementowo-wapienny

24 Okna Wymagane parametry akustyczne okien (parametr R A2 ) w projektowanym budynku przyjęte na podstawie tabel 3-2 i 3-2 powiększone ze względu na zastosowanie elementów na budowie o 2 db (zalecenia normowe) powinny wynosić: sale przedszkolne 37 db sale lekcyjne 32 db pokoje do pracy wymagającej koncentracji uwagi 32 db pokoje do pracy administracyjnej 27 db Należy zwrócić szczególną uwagę podczas montażu okien. Luz pomiędzy otworem okiennym a oknem nie powinien być większy niż 10 mm. Wszelkie nieszczelności należy uszczelnić silikonem i uszczelkami gumowymi.

25 Ściany wewnętrzne Najwyższe wymagane wartości izolacyjności akustycznej ścian wewnętrznych wynoszą R A1 50 db. Taką izolacyjność powinny posiadać ściany pomiędzy salami szkolnymi a ogólnodostępne pomieszczeniami sanitarnymi oraz pomiędzy salami szkolnymi a świetlicą. Dla pozostałych przegród wewnętrznych wymagany wskaźnik izolacyjności akustycznej ścian wewnętrznych wynosi R A1 45 db. Tabela 5-2 Wymagane i prognozowane wartości wskaźnika izolacyjności akustycznej ścian wewnętrznych Ozn Przegroda Wymag. wskaźnik R A1 Progn. wskaźnik R A1 Ściana wewnętrzna żelbetowa - ściany przedzielające klasy, konstrukcja S05 S06 tynk wewnętrzny cementowo-wapienny 1.50 ściana żelbetowa tynk wewnętrzny cementowo-wapienny 1.50 Ściana wewnętrzna silikatowa tynk wewnętrzny cementowo-wapienny 1.50 bloczek silikatowy tynk wewnętrzny cementowo-wapienny Nie zaleca się wykonywania przejść innych instalacji (wykonywania otworów) w ścianach pomiędzy biurami różnych użytkowników. Pomiędzy biegami schodów a ścianami pomieszczeń biurowych należy także zachować odstęp 2 cm (można wypełnić tą szczelinę wełną mineralną, jednak należy zwrócić szczególną uwagę, by w tej szczelinie nie zalegał gruz). W przypadku drzwi należy przyjmować raczej wyższe wartości izolacyjności z tabeli 3-4, co stoi w sprzeczności z dostępnością takich elementów na rynku. Dlatego należy starannie dobierać drzwi i wybierać takie, które mają atest akustyczny i izolacyjność spełniającą przynajmniej minimalne wymagania akustyczne (należy także zwrócić uwagę na dokładność montażu i zostawienie minimalnej szczeliny progowej).

26 26 Pomiędzy korytarzem a klasami znajdować się będą ściany z naświetlami, które stanowic będą nie więcej niż 30% ściany. Wymagany wskaźnik izolacyjności akustycznej okna R A1 oraz całkowity prognozowany wskaźnik izolacyjności akustycznej ściany z naświetlem R A1 przedstawiony jest w tabeli 5-3. Tabela 5-3 Wymagane i prognozowane wartości wskaźnika izolacyjności akustycznej ścian wewnętrznych z naświetlami Ozn Przegroda Wymag. wskaźnik R A1 Progn. wskaźnik R A1 Ściana wewnętrzna silikatowa - ściany w korytarzu z naświetlami 30% Naświetle Część pełna [wskaźnik izolacyjności S07 tynk wewnętrzny cementowo-wapienny 1.50 akustycznej szyby R A1 ] bloczek silikatowy tynk wewnętrzny cementowo-wapienny 1.50

27 Stropy Stropy pomiędzy kondygnacjami powinny charakteryzować się izolacyjnością akustyczną R A1 50 [db] oraz odpornością na dźwięki uderzeniowe L nw 63 [db]. Podłogi należy wykonać jako pływające (z odcięciem wylewki od ścian budynku). Tabela 5-4 Wymagane i prognoz. wartości wskaźnika izolacyjności akustycznej stropów wewnętrznych Ozn Przegroda Wymag. wskaźnik R A1 Progn. wskaźnik R A1 Strop międzykondygnacyjny (między klasami) warstwa posadzkowa - pos. żywiczna/pcv 2.00 P04 P05 P06 wylewka cementowa 5.00 styropian elastyczny 5.00 strop żelbetowy sufit podwieszany Strop międzykondygnacyjny (pomieszczenia suche administracja) warstwa posadzkowa - wykładzina 2.00 wylewka cementowa 5.00 styropian elastyczny 5.00 strop żelbetowy sufit podwieszany Strop międzykondygnacyjny (pomieszczenia mokre) warstwa posadzkowa - gres 2.00 wylewka cementowa 5.00 folia budowlana styropian elastyczny 5.00 strop żelbetowy tynk wewnętrzny Powyższe struktury zapewnią odpowiednie parametry akustyczne stropu.

28 Instalacja wentylacji Instalacja wentylacji zawsze wiąże się z dużym ryzykiem powstawania nadmiernego hałasu. Dopuszczalny równoważny poziom dźwięku A w pomieszczeniu biurowym przeznaczonym do pracy wymagającej silnej koncentracji uwagi pochodzący od wyposażenia budynku nie powinien przekraczać 30 db, a poziom maksymalny 35 db (PN-87/B-02151/02). Nie zaleca się większej prędkości powietrza w instalacjach wentylacji niż 6m/s. Przewody z instalacji wentylacji mogą stać się źródłem nadmiernego hałasu. Należy starannie dobrać wentylatory w instalacji, tak aby poziom dźwięku A w kanałach nie przekraczał 65 db. W razie konieczności należy zastosować tłumiki akustyczne przy wentylatorach. Na podstawie danych dostarczonych od Zleceniodawcy wykonano obliczenia rozkład poziomu dźwięku A pochodzącego od instalacji wentylacji w budynku. Do obliczeń przyjęto poziomy mocy akustycznej A przedstawione w tabeli 5-4. Tabela 5-5 Centrala Producent Wielkość Poziom mocy akustycznej A [db] Uwagi AHU-1 SVEGON Gold RX nawiew do otoczenia 63 wywiew do otoczenia AHU-2 SVEGON Gold RX nawiew do otoczenia 63 wywiew do otoczenia AHU-3 SVEGON Gold RX nawiew do otoczenia 54 wywiew do otoczenia AHU-4 SVEGON Gold RX nawiew do otoczenia 63 wywiew do otoczenia AHU-5 SVEGON Gold RX nawiew do otoczenia 56 wywiew do otoczenia AHU-6 SVEGON Gold RX nawiew do otoczenia 55 wywiew do otoczenia AHU-7 SVEGON Gold RX nawiew do otoczenia 58 wywiew do otoczenia AHU-8 SVEGON Gold RX nawiew do otoczenia 52 wywiew do otoczenia

29 Szachty W szachtach będzie prowadzona instalacja kanalizacyjna i wentylacyjna. Szachty mogą stać się potencjalnym źródłem hałasu. Zaleca się wykonanie ścianki szachtu o wskaźniku izolacyjności akustycznej R A1 większym niż 40 db. Wszelkie instalacje należy prowadzić w uchwytach wyposażonych w podkładki elastyczne.

30 Rysunek 5-1 Prognozowany rozkład poziomu dźwięku A pochodzącego od instalacji wentylacji budynku 30

31 31 6. PODSUMOWANIE I PUNKTY RYZYKA Podczas realizacji obiektu należy zwracać szczególną uwagę na wady izolacji akustycznej mające najczęściej swe źródło: nierespektowanie reguł sztuki przy montażu zewnętrznej stolarki okiennej; interfoniczne przewodzenie hałasów z jednego pokoju do drugiego przez przewody nawiewu i wywiewu powietrza, trasy kabli itp.; nieszczelność między drzwiami wejściowymi do mieszkania a ościeżnicą i między ościeżnicą a ścianką korytarza; wbudowanie w ścianki działowe między pokojami elementów takich jak wyłączniki, gniazdka telefoniczne; niezerwanie podłogi pływającej w stosunku do struktury budynku; niekompletne spoinowanie między cegłami lub bloczkami gipsowymi tworzocymi ścianki jak również złe szpachlowanie szczelin tras przewodów elektrycznych w tych ściankach; brak uszczelnienia lub szpachlowania w miejscach przechodzenia jednych elementów przez drugie przykład : przewód powietrzny(rura) i ścianka przez którą ten przewód przechodzi. Podczas realizacji inwestycji należy prowadzić staranny nadzór budowlany. Należy zwracać szczególną uwagę na jakość wykonywania wewnętrznych ścian działowych. Należy także sprawdzać wielkość otworów okiennych i jakość zamocowania okien. Wszelkie przejścia instalacji przez ściany należy starannie uszczelnić silikonem. wszystkie elementy należy wykonywać zgodnie z wytycznymi producenta w sposób zapewniający wymaganą izolacyjność akustyczną potwierdzoną atestami dostarczonymi przez producenta, niedopuszczalne jest wykorzystanie elementów uszkodzonych lub uzupełnienia elementami pogarszającymi właściwości akustyczne elementów, wszystkie elementy budynku (w tym punkty ryzyka powstania mostków akustycznych) należy wykonywać ze szczególną starannością o parametry akustyczne elementów,

32 32 wszystkie elementy należy wykonać zgodnie z normami i przepisami w zakresie akustyki realizowanych elementów; jakiekolwiek zmiany materiału powinny być konsultowane z akustykiem; niezbędny jest nadzór akustyka w trakcie realizacji obiektu. Po zrealizowaniu inwestycji należy przeprowadzić pomiary akustyczne potwierdzające spełnienie przez budynek wymagań normy PN 87-B-02151/02 (w pomieszczeniach poziomy dźwięku nie powinny przekraczać wartości zamieszczonych w tabeli 3-1).
