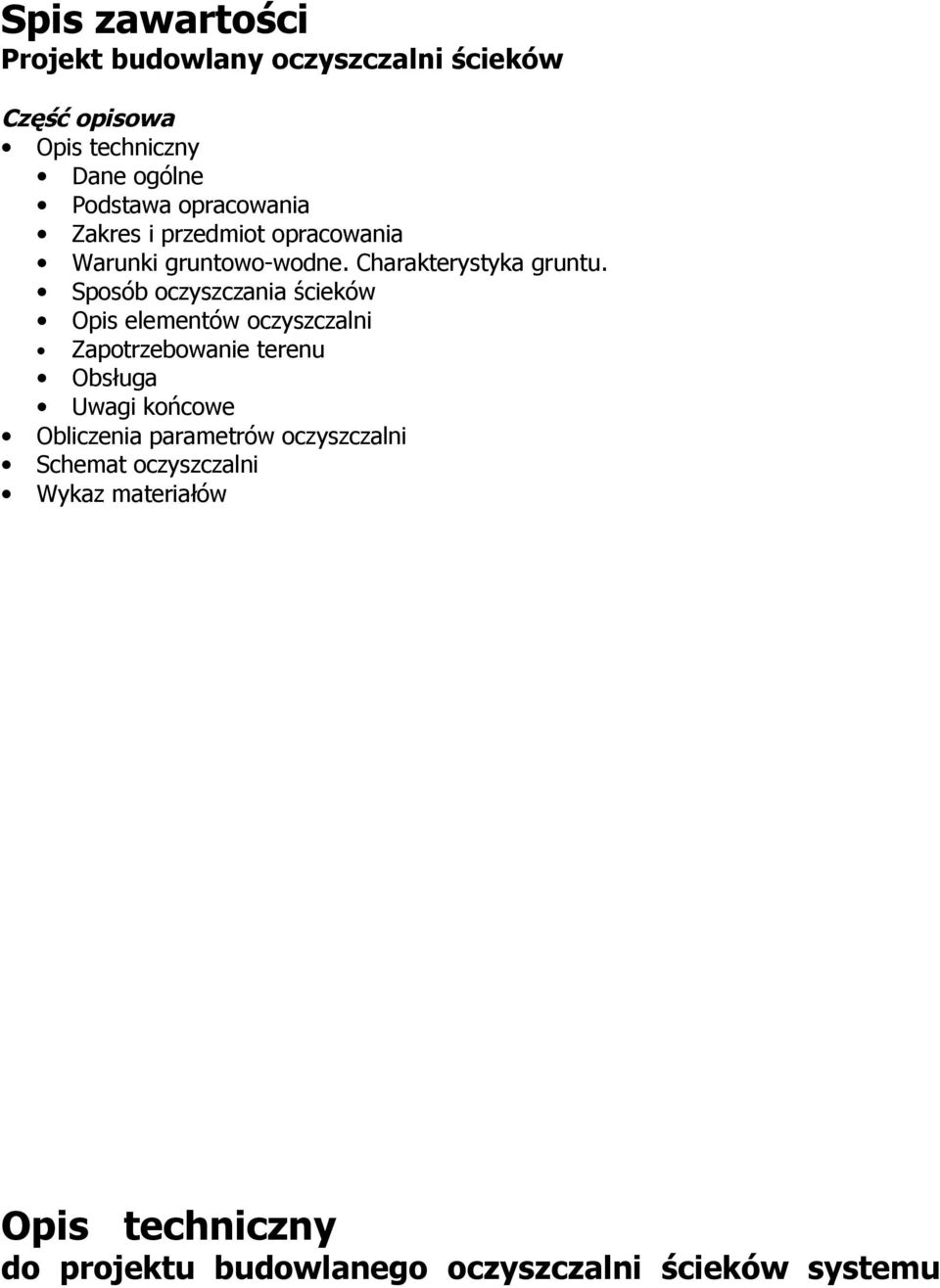

1 Spis zawartości Projekt budowlany oczyszczalni ścieków Część opisowa Opis techniczny Dane ogólne Podstawa opracowania Zakres i przedmiot opracowania Warunki gruntowo-wodne. Charakterystyka gruntu. Sposób oczyszczania ścieków Opis elementów oczyszczalni Zapotrzebowanie terenu Obsługa Uwagi końcowe Obliczenia parametrów oczyszczalni Schemat oczyszczalni Wykaz materiałów Opis techniczny do projektu budowlanego oczyszczalni ścieków systemu

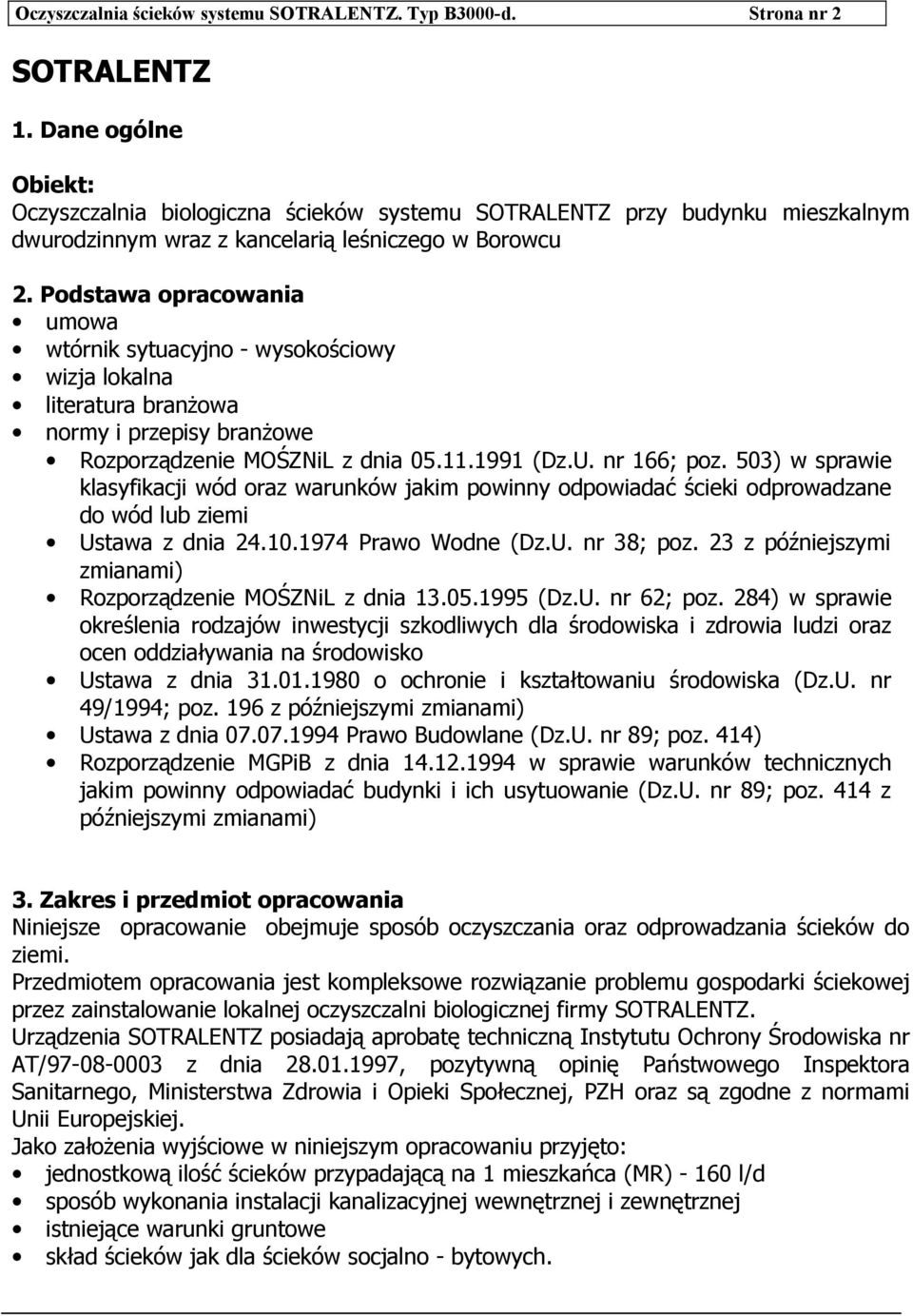

2 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 2 SOTRALENTZ 1. Dane ogólne Obiekt: Oczyszczalnia biologiczna ścieków systemu SOTRALENTZ przy budynku mieszkalnym dwurodzinnym wraz z kancelarią leśniczego w Borowcu 2. Podstawa opracowania umowa wtórnik sytuacyjno - wysokościowy wizja lokalna literatura branżowa normy i przepisy branżowe Rozporządzenie MOŚZNiL z dnia (Dz.U. nr 166; poz. 503) w sprawie klasyfikacji wód oraz warunków jakim powinny odpowiadać ścieki odprowadzane do wód lub ziemi Ustawa z dnia Prawo Wodne (Dz.U. nr 38; poz. 23 z późniejszymi zmianami) Rozporządzenie MOŚZNiL z dnia (Dz.U. nr 62; poz. 284) w sprawie określenia rodzajów inwestycji szkodliwych dla środowiska i zdrowia ludzi oraz ocen oddziaływania na środowisko Ustawa z dnia o ochronie i kształtowaniu środowiska (Dz.U. nr 49/1994; poz. 196 z późniejszymi zmianami) Ustawa z dnia Prawo Budowlane (Dz.U. nr 89; poz. 414) Rozporządzenie MGPiB z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 89; poz. 414 z późniejszymi zmianami) 3. Zakres i przedmiot opracowania Niniejsze opracowanie obejmuje sposób oczyszczania oraz odprowadzania ścieków do ziemi. Przedmiotem opracowania jest kompleksowe rozwiązanie problemu gospodarki ściekowej przez zainstalowanie lokalnej oczyszczalni biologicznej firmy SOTRALENTZ. Urządzenia SOTRALENTZ posiadają aprobatę techniczną Instytutu Ochrony Środowiska nr AT/ z dnia , pozytywną opinię Państwowego Inspektora Sanitarnego, Ministerstwa Zdrowia i Opieki Społecznej, PZH oraz są zgodne z normami Unii Europejskiej. Jako założenia wyjściowe w niniejszym opracowaniu przyjęto: jednostkową ilość ścieków przypadającą na 1 mieszkańca (MR) l/d sposób wykonania instalacji kanalizacyjnej wewnętrznej i zewnętrznej istniejące warunki gruntowe skład ścieków jak dla ścieków socjalno - bytowych.

3 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 3 4. Warunki gruntowo - wodne. Charakterystyka gruntu. W poziomie posadowienia znajdują się piaski drobne i średnie, wilgotne o stopniu zagęszczenia gruntu od Id = 0,45, do Id = 0,60. Wierzchnia warstwę o grubości do 30cm stanowi gleba + humus o strukturze luźnej o Id = 0,25, jako grunt niebudowlany. Od poziomu 0,30m do 0,80m poniżej poziomu terenu zalegają grunty rodzime piaski drobne i średnie o Id = 0,30, słabo zagęszczone. Od poziomu 0,80m do 1,60m poniżej poziomu terenu zalegają grunty rodzime w postaci piasków średnich i grubych o Id = 0,45. Od poziomu 1,60 do 2,8m poniżej poziomu terenu zalegają piaski drobne i średnie z wars-twami piasków grubych i żwirów o stopniu zagęszczenia do Id = 0,60. Od poziomu 2,80m do 4,00m poniżej poziomu terenu zalegają piaski drobne i gruboziarniste o stopniu zagęszczenia do Id = 0,65. Na głębokości otworów 4,5m poniżej poziomu terenu nie stwierdzono występowania wody gruntowej. Występujące warunki gruntowe są bardzo dobre i pozwalają na bezpośrednie posadowienie budynku. Kategoria gruntu - B. Wyniki badań geologiczno-inżynierskich są w archiwum Pracowni Projektowej A-Z, mieszczącej się w Okonku przy ul. Leśnej. 5. Opis rozwiązania W celu dotrzymania warunków odprowadzenia ścieków do odbiornika zgodnie z Rozporządzeniem Ministra Ochrony Środowiska Zasobów Naturalnych i Leśnictwa nr 116/91 niezbędne jest biologiczne oczyszczanie ścieków. W oczyszczalni biologicznej ścieków zastosowano urządzenia typowe firmy SOTRALENTZ wykonane z polietylenu wysokiej gęstości. Tworząc zestaw typowych elementów SOTRALENTZ wprowadził szereg nowoczesnych rozwiązań dla oczyszczania indywidualnego: kształt i zwarta budowa każdego urządzenia odpowiada wszelkim wymogom instalacyjnym, funkcjonalnym i bezpieczeństwa, a ponadto gwarantuje odporność na kompresję i dekompresję zintegrowana nadbudowa ułatwia podziemne instalowanie urządzenia wykonane w technologii wydmuchu urządzenia są monolityczne i gwarantują szczelność odporność na uderzenia i zmiany temperatur wytrzymałość na substancje agresywne i na korozję zewnętrzną urządzenia są lekkie i łatwe w transporcie i montażu. Ciąg technologiczny oczyszczalni składa się z następujących urządzeń: osadnik gnilny przepływowy o pojemności 3000 L (EPURBLOC 3000) studzienka rozdzielcza (SL-RR 450 z ewentualną nadbudową) drenaż rozsączający ułożony na złożu żwirowym studzienka zamykająca drenaż (SL-RBOU 450 z ewentualną nadbudową) Oczyszczalnia posiada układ wentylacji wysokiej połączonej z wentylacją niską.

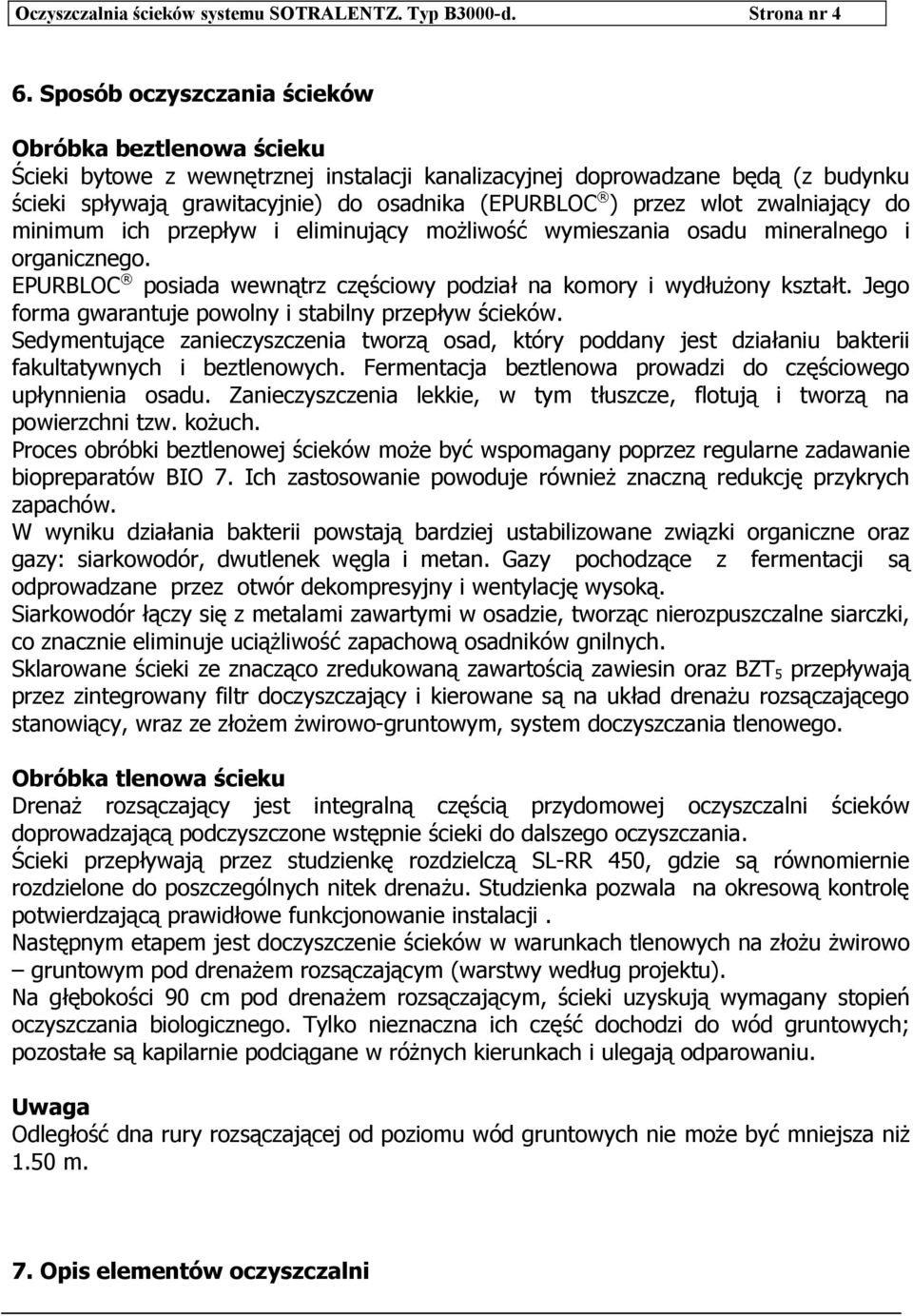

4 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 4 6. Sposób oczyszczania ścieków Obróbka beztlenowa ścieku Ścieki bytowe z wewnętrznej instalacji kanalizacyjnej doprowadzane będą (z budynku ścieki spływają grawitacyjnie) do osadnika (EPURBLOC ) przez wlot zwalniający do minimum ich przepływ i eliminujący możliwość wymieszania osadu mineralnego i organicznego. EPURBLOC posiada wewnątrz częściowy podział na komory i wydłużony kształt. Jego forma gwarantuje powolny i stabilny przepływ ścieków. Sedymentujące zanieczyszczenia tworzą osad, który poddany jest działaniu bakterii fakultatywnych i beztlenowych. Fermentacja beztlenowa prowadzi do częściowego upłynnienia osadu. Zanieczyszczenia lekkie, w tym tłuszcze, flotują i tworzą na powierzchni tzw. kożuch. Proces obróbki beztlenowej ścieków może być wspomagany poprzez regularne zadawanie biopreparatów BIO 7. Ich zastosowanie powoduje również znaczną redukcję przykrych zapachów. W wyniku działania bakterii powstają bardziej ustabilizowane związki organiczne oraz gazy: siarkowodór, dwutlenek węgla i metan. Gazy pochodzące z fermentacji są odprowadzane przez otwór dekompresyjny i wentylację wysoką. Siarkowodór łączy się z metalami zawartymi w osadzie, tworząc nierozpuszczalne siarczki, co znacznie eliminuje uciążliwość zapachową osadników gnilnych. Sklarowane ścieki ze znacząco zredukowaną zawartością zawiesin oraz BZT 5 przepływają przez zintegrowany filtr doczyszczający i kierowane są na układ drenażu rozsączającego stanowiący, wraz ze złożem żwirowo-gruntowym, system doczyszczania tlenowego. Obróbka tlenowa ścieku Drenaż rozsączający jest integralną częścią przydomowej oczyszczalni ścieków doprowadzającą podczyszczone wstępnie ścieki do dalszego oczyszczania. Ścieki przepływają przez studzienkę rozdzielczą SL-RR 450, gdzie są równomiernie rozdzielone do poszczególnych nitek drenażu. Studzienka pozwala na okresową kontrolę potwierdzającą prawidłowe funkcjonowanie instalacji. Następnym etapem jest doczyszczenie ścieków w warunkach tlenowych na złożu żwirowo gruntowym pod drenażem rozsączającym (warstwy według projektu). Na głębokości 90 cm pod drenażem rozsączającym, ścieki uzyskują wymagany stopień oczyszczania biologicznego. Tylko nieznaczna ich część dochodzi do wód gruntowych; pozostałe są kapilarnie podciągane w różnych kierunkach i ulegają odparowaniu. Uwaga Odległość dna rury rozsączającej od poziomu wód gruntowych nie może być mniejsza niż 1.50 m. 7. Opis elementów oczyszczalni

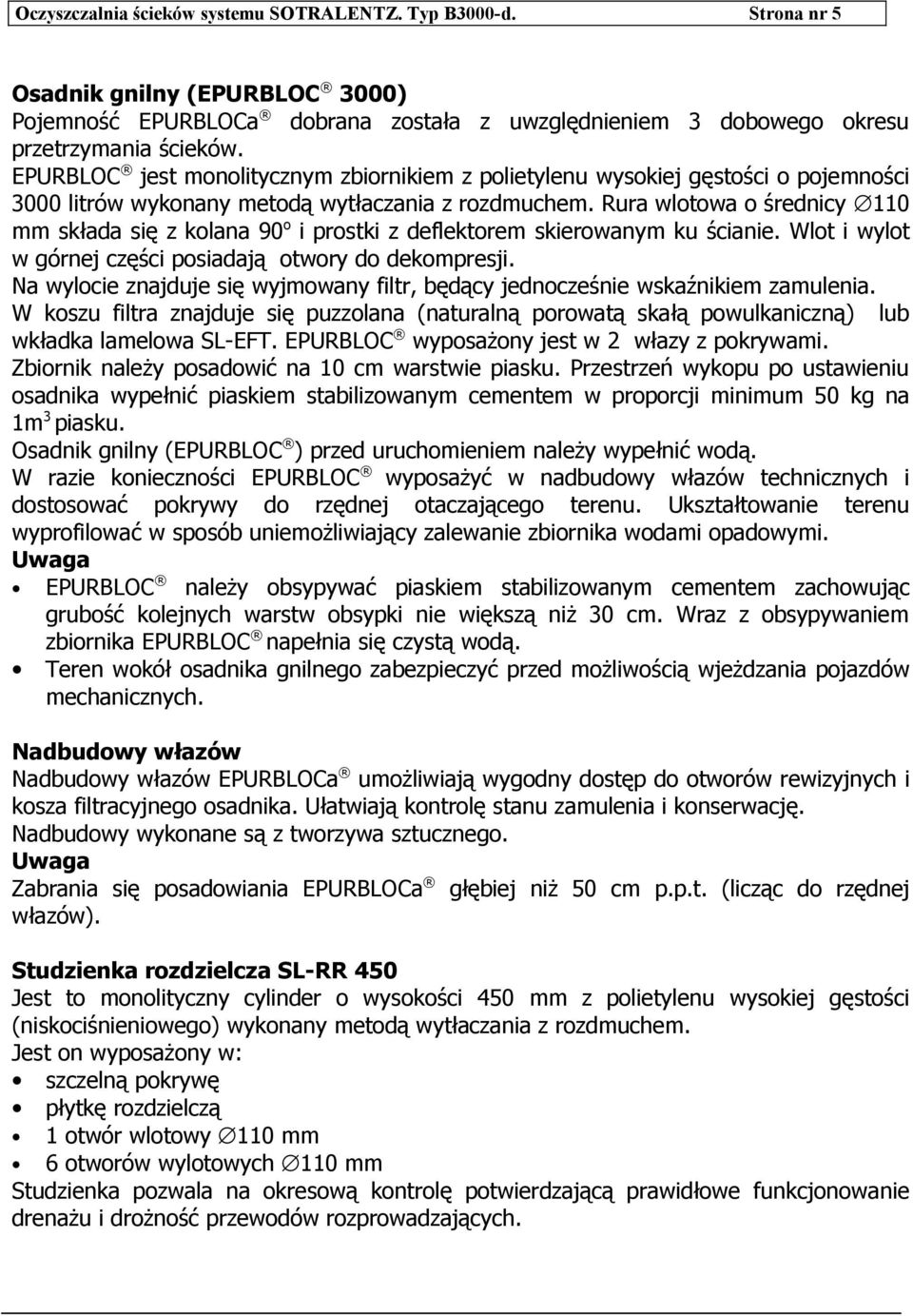

5 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 5 Osadnik gnilny (EPURBLOC 3000) Pojemność EPURBLOCa dobrana została z uwzględnieniem 3 dobowego okresu przetrzymania ścieków. EPURBLOC jest monolitycznym zbiornikiem z polietylenu wysokiej gęstości o pojemności 3000 litrów wykonany metodą wytłaczania z rozdmuchem. Rura wlotowa o średnicy 110 mm składa się z kolana 90 o i prostki z deflektorem skierowanym ku ścianie. Wlot i wylot w górnej części posiadają otwory do dekompresji. Na wylocie znajduje się wyjmowany filtr, będący jednocześnie wskaźnikiem zamulenia. W koszu filtra znajduje się puzzolana (naturalną porowatą skałą powulkaniczną) lub wkładka lamelowa SL-EFT. EPURBLOC wyposażony jest w 2 włazy z pokrywami. Zbiornik należy posadowić na 10 cm warstwie piasku. Przestrzeń wykopu po ustawieniu osadnika wypełnić piaskiem stabilizowanym cementem w proporcji minimum 50 kg na 1m 3 piasku. Osadnik gnilny (EPURBLOC ) przed uruchomieniem należy wypełnić wodą. W razie konieczności EPURBLOC wyposażyć w nadbudowy włazów technicznych i dostosować pokrywy do rzędnej otaczającego terenu. Ukształtowanie terenu wyprofilować w sposób uniemożliwiający zalewanie zbiornika wodami opadowymi. Uwaga EPURBLOC należy obsypywać piaskiem stabilizowanym cementem zachowując grubość kolejnych warstw obsypki nie większą niż 30 cm. Wraz z obsypywaniem zbiornika EPURBLOC napełnia się czystą wodą. Teren wokół osadnika gnilnego zabezpieczyć przed możliwością wjeżdzania pojazdów mechanicznych. Nadbudowy włazów Nadbudowy włazów EPURBLOCa umożliwiają wygodny dostęp do otworów rewizyjnych i kosza filtracyjnego osadnika. Ułatwiają kontrolę stanu zamulenia i konserwację. Nadbudowy wykonane są z tworzywa sztucznego. Uwaga Zabrania się posadowiania EPURBLOCa głębiej niż 50 cm p.p.t. (licząc do rzędnej włazów). Studzienka rozdzielcza SL-RR 450 Jest to monolityczny cylinder o wysokości 450 mm z polietylenu wysokiej gęstości (niskociśnieniowego) wykonany metodą wytłaczania z rozdmuchem. Jest on wyposażony w: szczelną pokrywę płytkę rozdzielczą 1 otwór wlotowy 110 mm 6 otworów wylotowych 110 mm Studzienka pozwala na okresową kontrolę potwierdzającą prawidłowe funkcjonowanie drenażu i drożność przewodów rozprowadzających.

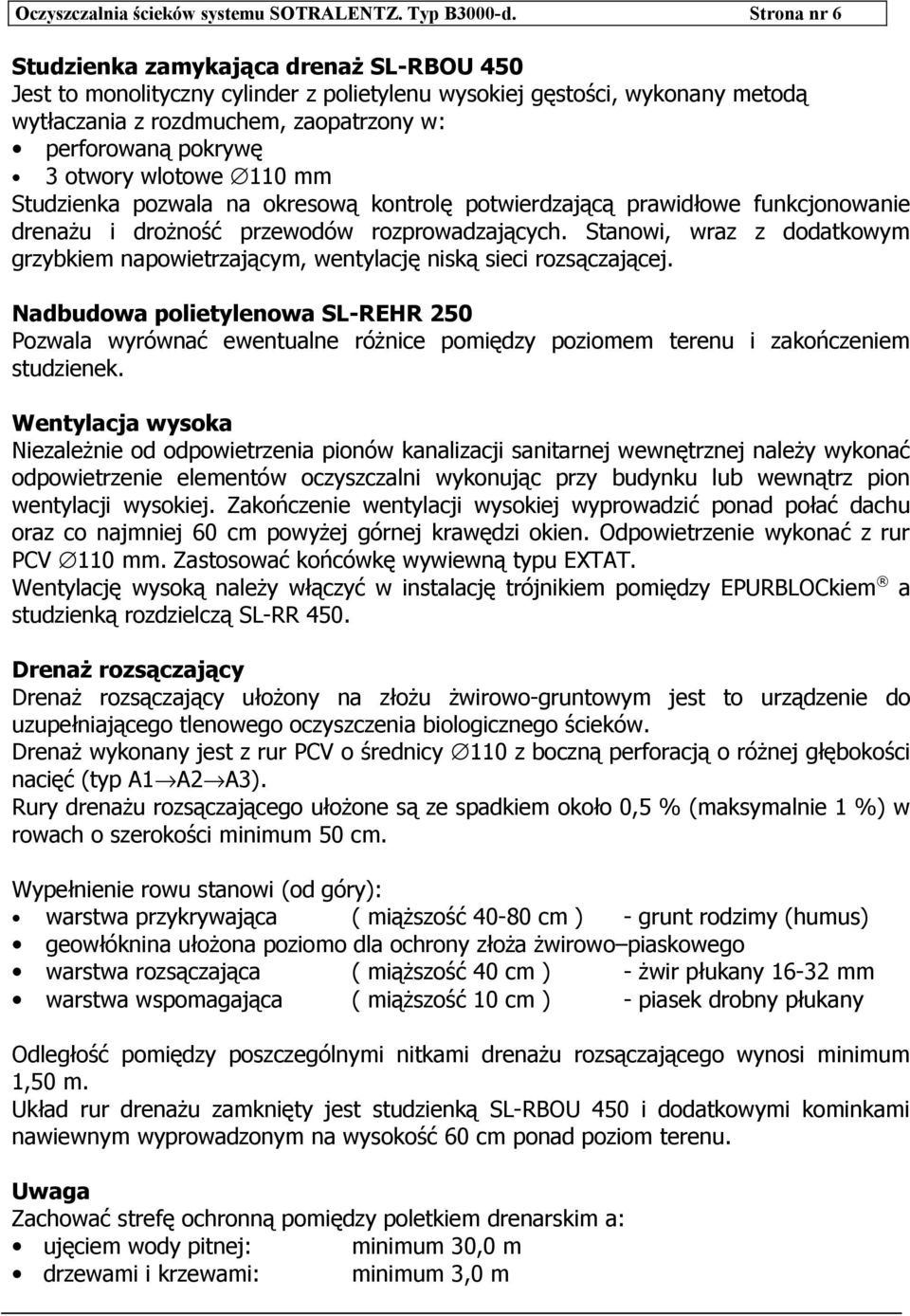

6 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 6 Studzienka zamykająca drenaż SL-RBOU 450 Jest to monolityczny cylinder z polietylenu wysokiej gęstości, wykonany metodą wytłaczania z rozdmuchem, zaopatrzony w: perforowaną pokrywę 3 otwory wlotowe 110 mm Studzienka pozwala na okresową kontrolę potwierdzającą prawidłowe funkcjonowanie drenażu i drożność przewodów rozprowadzających. Stanowi, wraz z dodatkowym grzybkiem napowietrzającym, wentylację niską sieci rozsączającej. Nadbudowa polietylenowa SL-REHR 250 Pozwala wyrównać ewentualne różnice pomiędzy poziomem terenu i zakończeniem studzienek. Wentylacja wysoka Niezależnie od odpowietrzenia pionów kanalizacji sanitarnej wewnętrznej należy wykonać odpowietrzenie elementów oczyszczalni wykonując przy budynku lub wewnątrz pion wentylacji wysokiej. Zakończenie wentylacji wysokiej wyprowadzić ponad połać dachu oraz co najmniej 60 cm powyżej górnej krawędzi okien. Odpowietrzenie wykonać z rur PCV 110 mm. Zastosować końcówkę wywiewną typu EXTAT. Wentylację wysoką należy włączyć w instalację trójnikiem pomiędzy EPURBLOCkiem a studzienką rozdzielczą SL-RR 450. Drenaż rozsączający Drenaż rozsączający ułożony na złożu żwirowo-gruntowym jest to urządzenie do uzupełniającego tlenowego oczyszczenia biologicznego ścieków. Drenaż wykonany jest z rur PCV o średnicy 110 z boczną perforacją o różnej głębokości nacięć (typ A1 A2 A3). Rury drenażu rozsączającego ułożone są ze spadkiem około 0,5 % (maksymalnie 1 %) w rowach o szerokości minimum 50 cm. Wypełnienie rowu stanowi (od góry): warstwa przykrywająca ( miąższość cm ) - grunt rodzimy (humus) geowłóknina ułożona poziomo dla ochrony złoża żwirowo piaskowego warstwa rozsączająca ( miąższość 40 cm ) - żwir płukany mm warstwa wspomagająca ( miąższość 10 cm ) - piasek drobny płukany Odległość pomiędzy poszczególnymi nitkami drenażu rozsączającego wynosi minimum 1,50 m. Układ rur drenażu zamknięty jest studzienką SL-RBOU 450 i dodatkowymi kominkami nawiewnym wyprowadzonym na wysokość 60 cm ponad poziom terenu. Uwaga Zachować strefę ochronną pomiędzy poletkiem drenarskim a: ujęciem wody pitnej: minimum 30,0 m drzewami i krzewami: minimum 3,0 m

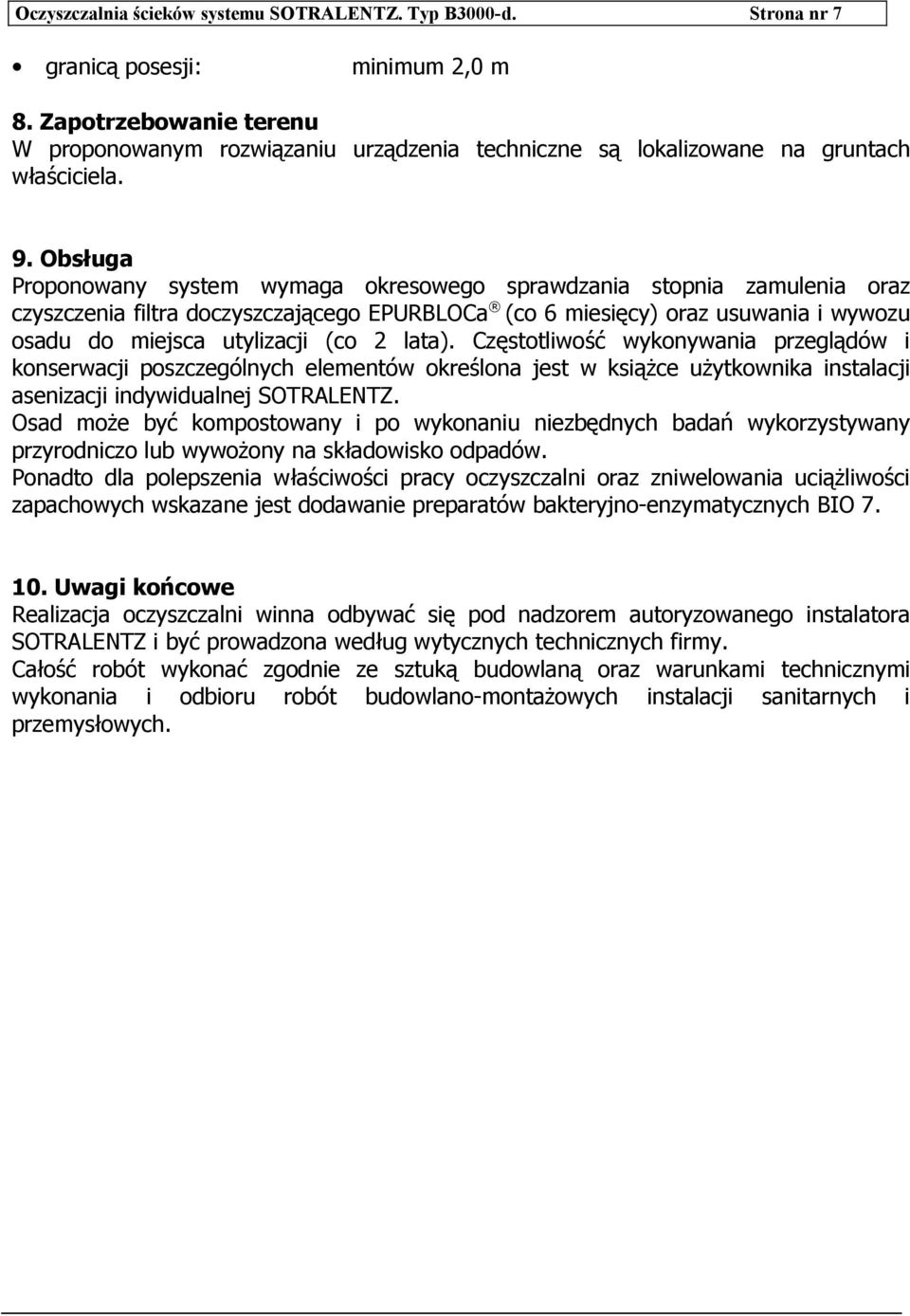

7 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 7 granicą posesji: minimum 2,0 m 8. Zapotrzebowanie terenu W proponowanym rozwiązaniu urządzenia techniczne są lokalizowane na gruntach właściciela. 9. Obsługa Proponowany system wymaga okresowego sprawdzania stopnia zamulenia oraz czyszczenia filtra doczyszczającego EPURBLOCa (co 6 miesięcy) oraz usuwania i wywozu osadu do miejsca utylizacji (co 2 lata). Częstotliwość wykonywania przeglądów i konserwacji poszczególnych elementów określona jest w książce użytkownika instalacji asenizacji indywidualnej SOTRALENTZ. Osad może być kompostowany i po wykonaniu niezbędnych badań wykorzystywany przyrodniczo lub wywożony na składowisko odpadów. Ponadto dla polepszenia właściwości pracy oczyszczalni oraz zniwelowania uciążliwości zapachowych wskazane jest dodawanie preparatów bakteryjno-enzymatycznych BIO Uwagi końcowe Realizacja oczyszczalni winna odbywać się pod nadzorem autoryzowanego instalatora SOTRALENTZ i być prowadzona według wytycznych technicznych firmy. Całość robót wykonać zgodnie ze sztuką budowlaną oraz warunkami technicznymi wykonania i odbioru robót budowlano-montażowych instalacji sanitarnych i przemysłowych.

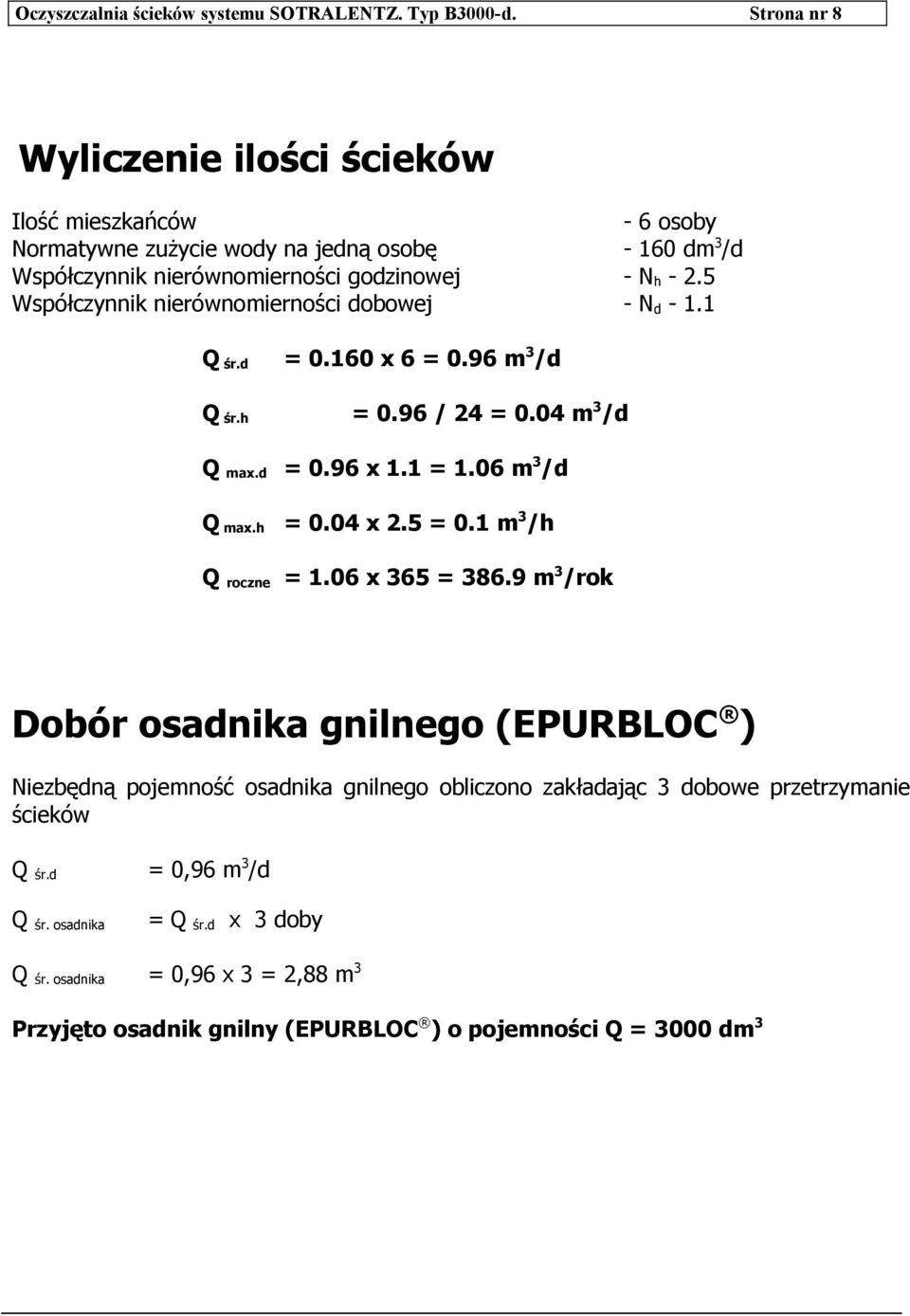

8 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 8 Wyliczenie ilości ścieków Ilość mieszkańców - 6 osoby Normatywne zużycie wody na jedną osobę dm 3 /d Współczynnik nierównomierności godzinowej - N h Współczynnik nierównomierności dobowej - N d Q śr.d = x 6 = 0.96 m 3 /d Q śr.h = 0.96 / 24 = 0.04 m 3 /d Q max.d = 0.96 x 1.1 = 1.06 m 3 /d Q max.h = 0.04 x 2.5 = 0.1 m 3 /h Q roczne = 1.06 x 365 = m 3 /rok Dobór osadnika gnilnego (EPURBLOC ) Niezbędną pojemność osadnika gnilnego obliczono zakładając 3 dobowe przetrzymanie ścieków Q śr.d = 0,96 m 3 /d Q śr. osadnika = Q śr.d x 3 doby Q śr. osadnika = 0,96 x 3 = 2,88 m 3 Przyjęto osadnik gnilny (EPURBLOC ) o pojemności Q = 3000 dm 3

9 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 9 Dobór parametrów drenażu rozsączającego Drenaż rozsączający dla kategorii gruntu B L = Q / q d s L - łączna długość przewodów drenażowych [m] Q - maksymalna objętość dobowa ścieków [m 3 /d] = 1,06 m 3 /d q d - przyjęte obciążenie hydrauliczne gruntu [m 3 /dm 2 ] = 0,036 m 3 /dm 2 s szerokość powierzchni zwilżanej na 1 m drenażu [m] = 0,50 m L = 1,06 / 0,036 0,50 = 58,89 m Przyjęto łączną długość przewodu rozsączającego równą 60,0 m Przyjęto 3 nitki po 20,0 m każda. Obliczenie dopuszczalnych ładunków dobowych Dopuszczalne wielkości stężenia zanieczyszczeń przyjęto wg Rozporządzenia Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dnia w sprawie klasyfikacji wód oraz warunków jakim powinny odpowiadać ścieki wprowadzane do wód i ziemi. Rodzaj zanieczyszczeń Dopuszczalne stężenie (mg/l) Średni przepływ dobowy (m 3 /dobę) Dopuszczalny ładunek (kg/dobę) BZT ,96 0,029 CHZT 150 0,96 0,144 Chlorki ,96 0,96 Substancje rozp ,96 1,92 Zawiesina ogólna 50 0,96 0,048 Fosfor ogólny 5 0,96 0,0048 Azot ogólny 30 0,96 0,029 Według firmy SOTRALENTZ powyższa technologia, w przypadku prawidłowej realizacji, nie pozwala na przekroczenie dopuszczalnych wskaźników zanieczyszczeń w odprowadzanych ściekach.

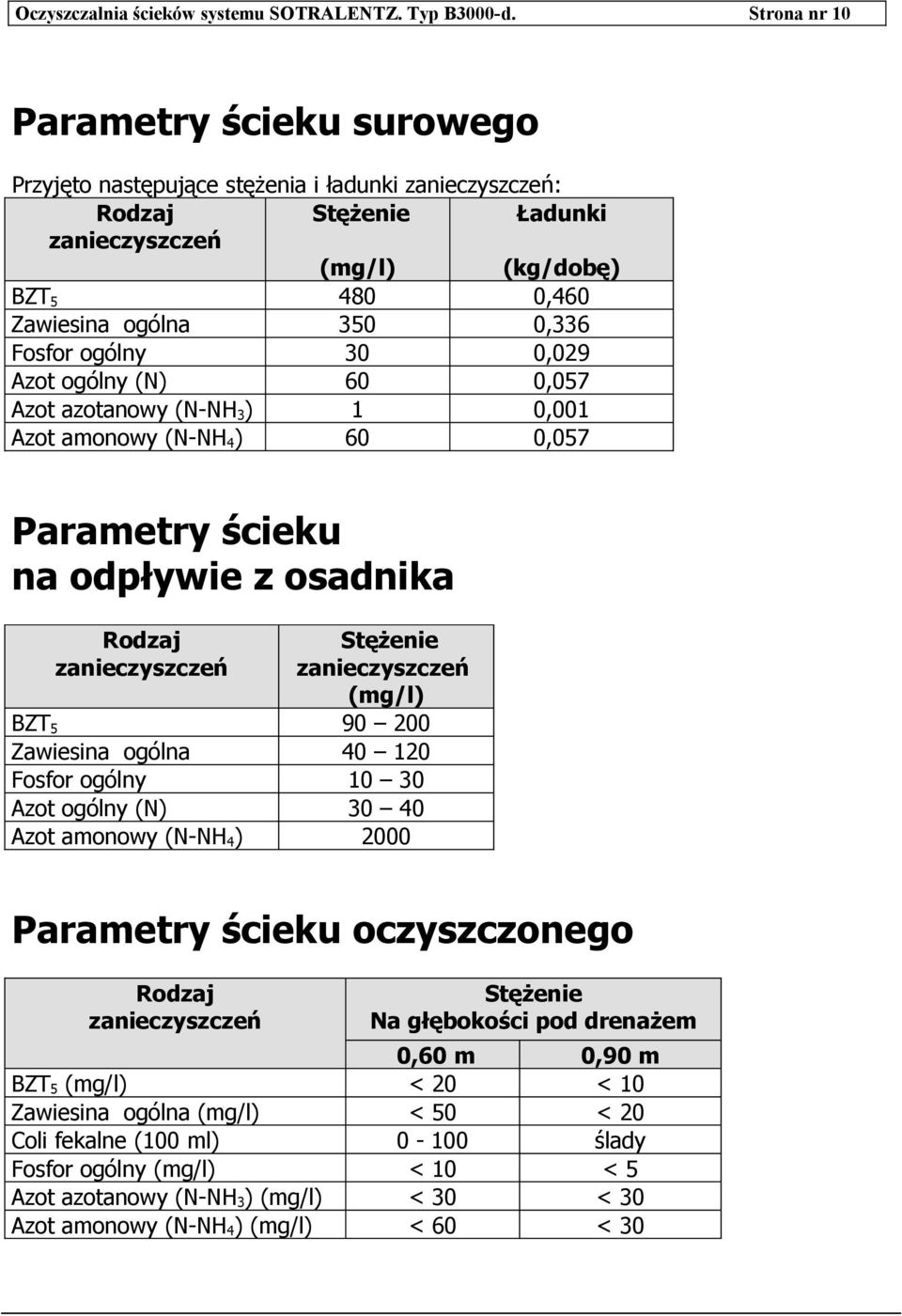

10 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 10 Parametry ścieku surowego Przyjęto następujące stężenia i ładunki zanieczyszczeń: Rodzaj zanieczyszczeń Stężenie Ładunki (mg/l) (kg/dobę) BZT ,460 Zawiesina ogólna 350 0,336 Fosfor ogólny 30 0,029 Azot ogólny (N) 60 0,057 Azot azotanowy (N-NH 3 ) 1 0,001 Azot amonowy (N-NH 4 ) 60 0,057 Parametry ścieku na odpływie z osadnika Rodzaj zanieczyszczeń Stężenie zanieczyszczeń (mg/l) BZT Zawiesina ogólna Fosfor ogólny Azot ogólny (N) Azot amonowy (N-NH 4 ) 2000 Parametry ścieku oczyszczonego Rodzaj zanieczyszczeń Stężenie Na głębokości pod drenażem 0,60 m 0,90 m BZT 5 (mg/l) < 20 < 10 Zawiesina ogólna (mg/l) < 50 < 20 Coli fekalne (100 ml) ślady Fosfor ogólny (mg/l) < 10 < 5 Azot azotanowy (N-NH 3 ) (mg/l) < 30 < 30 Azot amonowy (N-NH 4 ) (mg/l) < 60 < 30

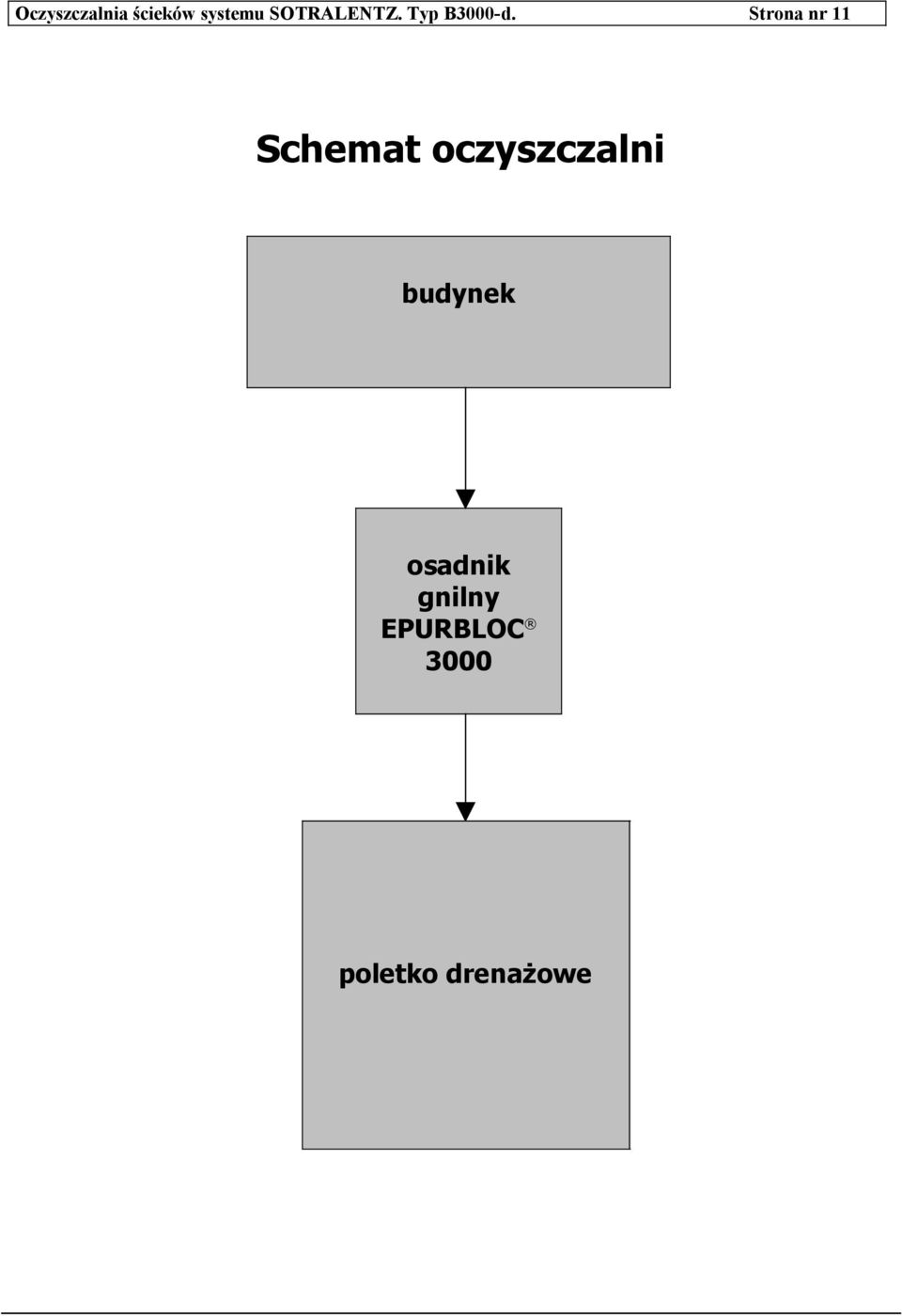

11 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 11 Schemat oczyszczalni budynek osadnik gnilny EPURBLOC 3000 poletko drenażowe

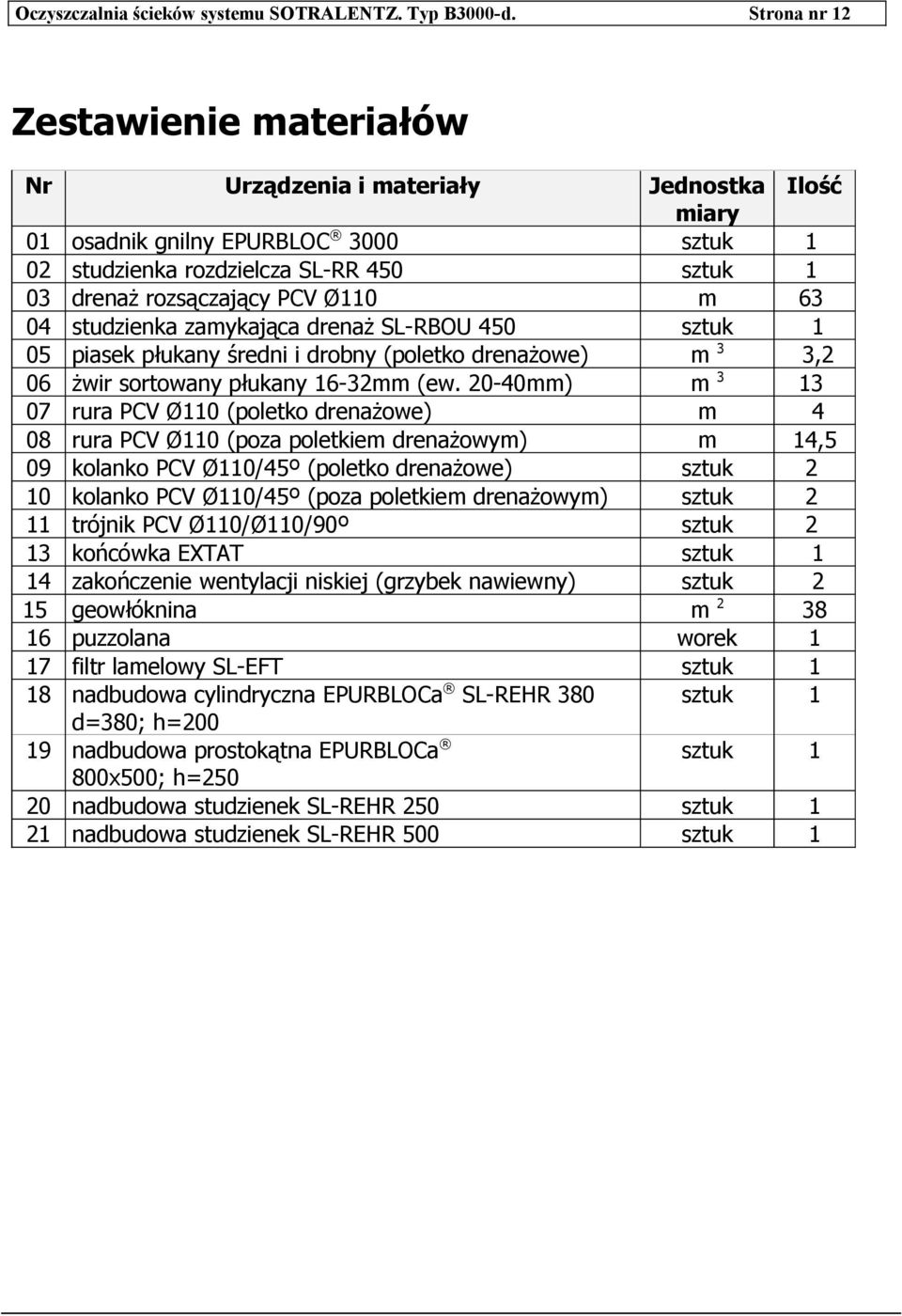

12 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 12 Zestawienie materiałów Nr Urządzenia i materiały Jednostka Ilość miary 01 osadnik gnilny EPURBLOC 3000 sztuk 1 02 studzienka rozdzielcza SL-RR 450 sztuk 1 03 drenaż rozsączający PCV Ø110 m studzienka zamykająca drenaż SL-RBOU 450 sztuk 1 05 piasek płukany średni i drobny (poletko drenażowe) m 3 3,2 06 żwir sortowany płukany 16-32mm (ew mm) m rura PCV Ø110 (poletko drenażowe) m 4 08 rura PCV Ø110 (poza poletkiem drenażowym) m 14,5 09 kolanko PCV Ø110/45º (poletko drenażowe) sztuk 2 10 kolanko PCV Ø110/45º (poza poletkiem drenażowym) sztuk 2 11 trójnik PCV Ø110/Ø110/90º sztuk 2 13 końcówka EXTAT sztuk 1 14 zakończenie wentylacji niskiej (grzybek nawiewny) sztuk 2 15 geowłóknina m puzzolana worek 1 17 filtr lamelowy SL-EFT sztuk 1 18 nadbudowa cylindryczna EPURBLOCa SL-REHR 380 sztuk 1 d=380; h= nadbudowa prostokątna EPURBLOCa sztuk 1 800x500; h= nadbudowa studzienek SL-REHR 250 sztuk 1 21 nadbudowa studzienek SL-REHR 500 sztuk 1

13 Oczyszczalnia ścieków systemu SOTRALENTZ. Typ B3000-d. Strona nr 13
