1 PROJEKT BUDOWLANY Osadnik 1500 Pak Komplet Standart Q = 0,45 m 3 /d Osadnik 3000 Pak Komplet Standart Q = 0,90 m 3 /d Osadnik 4500 Pak Komplet Standart Q = 1,20 m 3 /d /dla 3 osób/ /dla 4-6 osób/ /dla 7-9 osób/ TYTUŁ OPRACOWANIA: PRZYDOMOWA OCZYSZCZALNIA CIEKÓW- Osadnik Pak Komplet Standart z drena em rozs czaj cym na pakietach drena owych (zrzut cieków Q d = 0,45-1,20 m 3 /d) ZADANIE INWESTYCYJNE: BUDOWA PRZYDOMOWYCH OCZYSZCZALNI CIEKÓW na terenie gminy SO SK, pow. ciechanowski WŁA CICIEL-ZLECENIODAWCA: Gmina So sk Nazwisko:... Zam:... Adres budowy:... Nr. Działki:... OPRACOWAŁ:... DATA: GRUDZIE 2009 r.

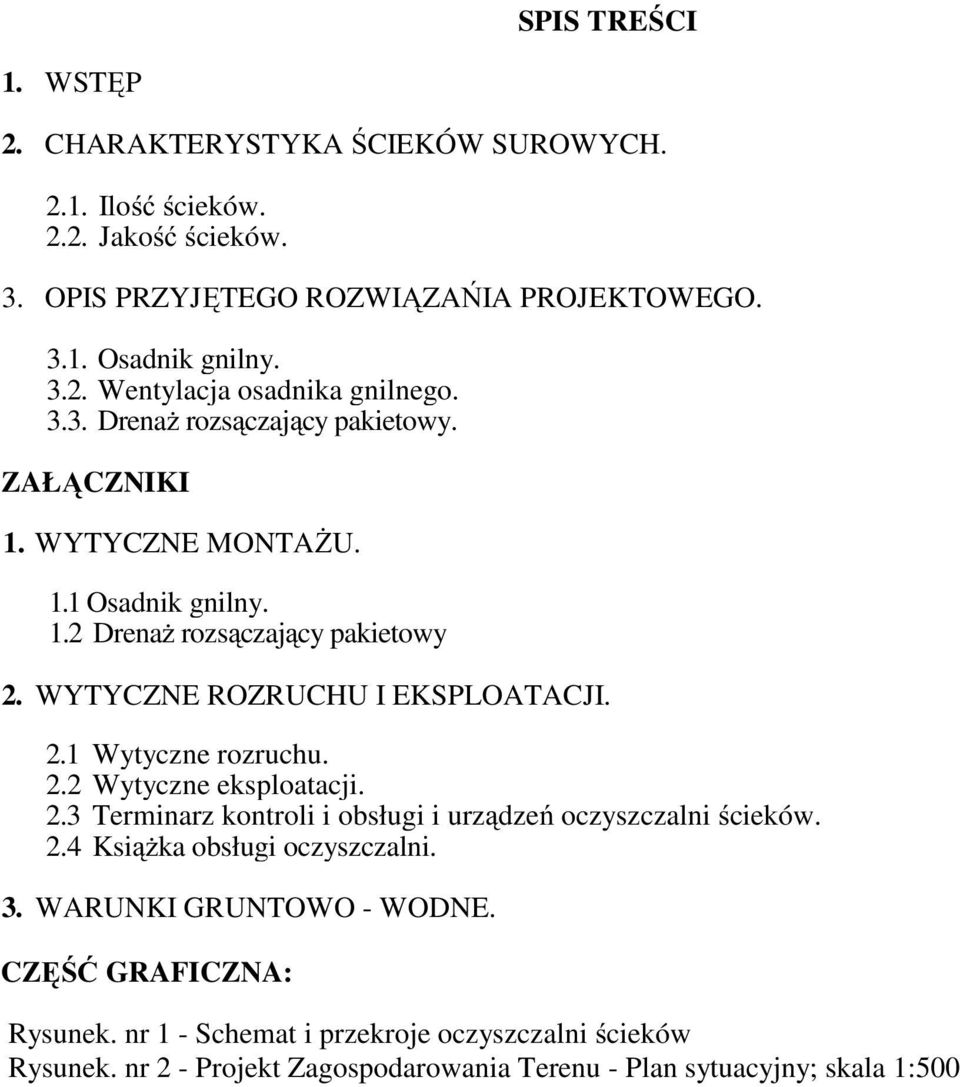

2 SPIS TRE CI 1. WST P 2. CHARAKTERYSTYKA CIEKÓW SUROWYCH Ilo cieków Jako cieków. 3. OPIS PRZYJ TEGO ROZWI ZA IA PROJEKTOWEGO Osadnik gnilny Wentylacja osadnika gnilnego Drena rozs czaj cy pakietowy. ZAŁ CZNIKI 1. WYTYCZNE MONTA U. 1.1 Osadnik gnilny. 1.2 Drena rozs czaj cy pakietowy 2. WYTYCZNE ROZRUCHU I EKSPLOATACJI. 2.1 Wytyczne rozruchu. 2.2 Wytyczne eksploatacji. 2.3 Terminarz kontroli i obsługi i urz dze oczyszczalni cieków. 2.4 Ksi ka obsługi oczyszczalni. 3. WARUNKI GRUNTOWO - WODNE. CZ GRAFICZNA: Rysunek. nr 1 - Schemat i przekroje oczyszczalni cieków Rysunek. nr 2 - Projekt Zagospodarowania Terenu - Plan sytuacyjny; skala 1:500

3 1. WST P Celem niniejszego opracowania jest zaprojektowanie przydomowej oczyszczalni cieków na terenie działki zagrodowej i budowlanej. W obr bie tej działki znajduje si budynek mieszkalny. Obiekt ten zamieszkiwa b dzie 3-9 osób. Lokalizacja przydomowej oczyszczalni cieków Prawo Budowlane (art ) budowa urz dzenia o przepustowo ci 7,5 m 3 nie wymaga pozwolenia na budow, a wymaga natomiast zgłoszenia wła ciwemu organowi( Dz. U. z 2003 r. Nr 80 poz. 719 art. 29 ust 1 pkt. 3 oraz art.30 ust 1 pkt. 1 ) Prawo Wodne oczyszczalnie cieków o przepustowo ci do 5m 3 na dob, wykorzystywane na potrzeby gospodarstw domowych lub rolnych w ramach zwykłego korzystania z wód nie wymagaj pozwolenia wodnoprawnego na wprowadzanie cieków do wód lub do ziemi je eli ilo cieków odprowadzanych do oczyszczalni cieków nie przekracza 2 m 3 na dob nie jest konieczna opinia Pa stwowego Inspektora Sanitarnego (Dz.U. z 1999r. Nr 15 poz ) układ technologiczny ka dej oczyszczalni powinien zapewnia co najmniej dwa stopnie oczyszczania: mechaniczny, którego celem jest usuwanie ze cieków stałych zanieczyszcze zarówno ci szych jak i l ejszych oraz biologiczny z wykorzystaniem organizmów ywych (przede wszystkim bakterii, ale równie glonów oraz innych ro lin), które usuwaj koloidalne oraz rozpuszczone zanieczyszczenia organiczne i nieorganiczne. Rozporz dzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie. (Dz. U. Nr75 poz. 690 z ) / / Odległo pokryw i wylotów wentylacji ze zbiorników na nieczysto ci ciekłe i podobnych urz dze sanitarnogospodarczych o pojemno ci do 10 m 3 na nie skanalizowanych terenach zabudowy jednorodzinnej i zagrodowej i rekreacji indywidualnej, powinny wynosi : co najmniej 5 metrów od okien i drzwi zewn trznych do pomieszcze przeznaczonych na pobyt ludzi, 2 metry od granicy działki s siedniej, drogi lub ci gu pieszego, dopuszcza si sytuowanie krytych urz dze na nieczysto ci ciekłe na granicy działek, je eli b d przylega do tego samego rodzaju urz dze na działce s siedniej (art.36.5) odległo studni dostarczaj cej wod do picia od najbli szego przewodu rozs czaj cego, kanalizacji indywidualnej je li odprowadzane s do niej cieki oczyszczone biologicznie w stopniu okre lonym w przepisach dot. ochrony wód, wynosi 30 mb, przepływowe szczelne osadniki stanowi ce cz urz dzenia do biologicznego oczyszczania cieków, mog by sytuowane w bezpo rednim s siedztwie budynków jednorodzinnych, pod warunkiem wprowadzenia ich odpowietrzenia przez instalacj kanalizacyjn co najmniej 0.6 metra powy ej górnej kraw dzi okien i drzwi zewn trznych w budynkach, Zgodnie z Rozporz dzeniem Ministra rodowiska z dnia 24 lipca 2006 r. w sprawie warunków, jakie nale y spełni przy wprowadzaniu cieków do wód lub ziemi oraz w sprawie substancji szczególnie szkodliwych dla rodowiska wodnego (Dz. U. Nr 137 z 2006 r.; poz. 984): 5. cieki pochodz ce z własnego gospodarstwa domowego lub rolnego mog by wprowadzane do ziemi, w granicach gruntu stanowi cego własno wprowadzaj cego, je eli spełnione s ł cznie nast puj ce warunki: ilo cieków nie przekracza 5,0 m 3 na dob ; BZT5 cieków dopływaj cych jest redukowane co najmniej o 20 %, a zawarto zawiesin ogólnych co najmniej o 50 %; miejsce wprowadzania cieków oddzielone jest warstw gruntu o mi szo ci co najmniej 1,5 m od najwy szego u ytkowego poziomu wodono nego wód podziemnych.

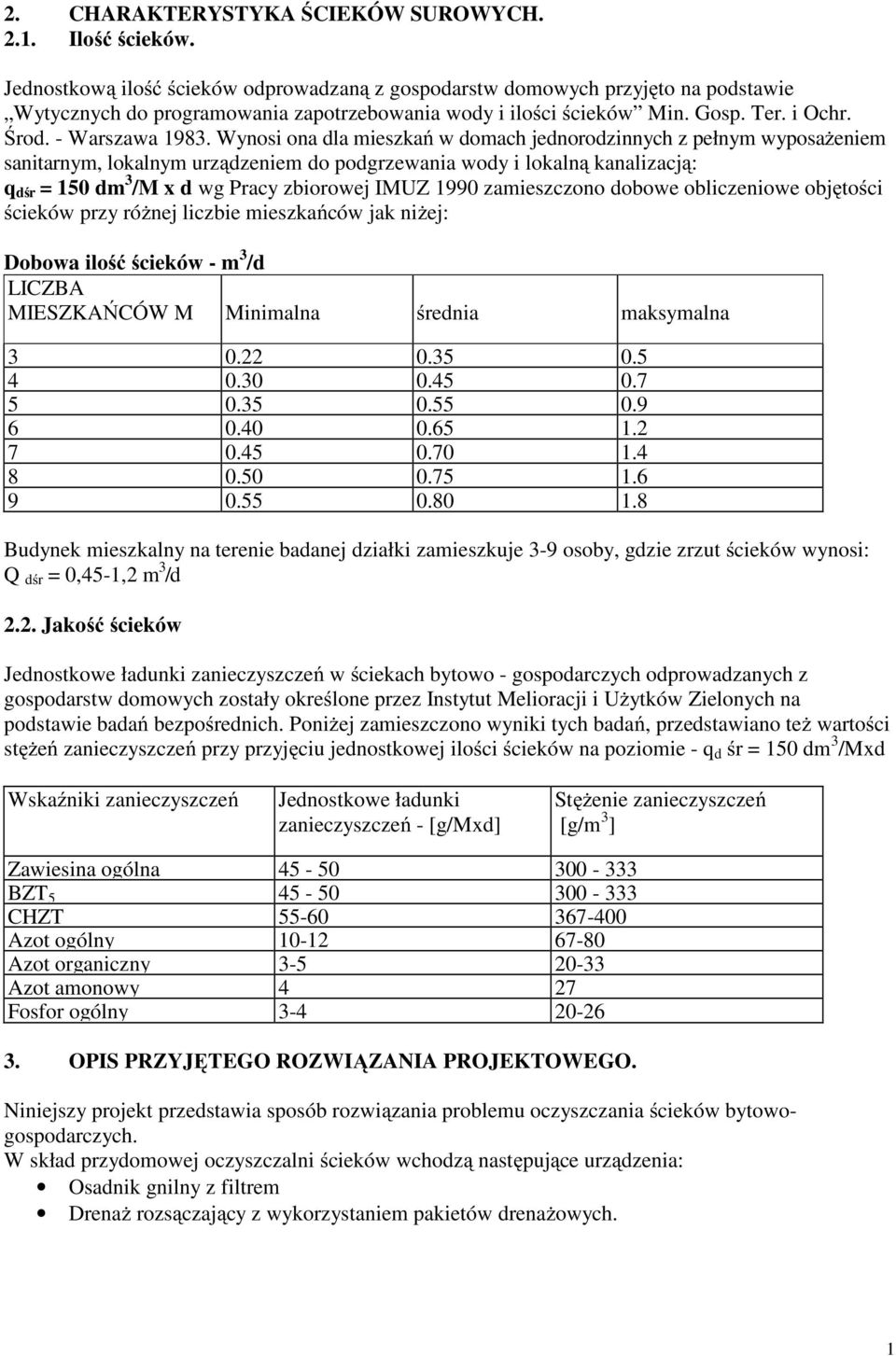

4 2. CHARAKTERYSTYKA CIEKÓW SUROWYCH Ilo cieków. Jednostkow ilo cieków odprowadzan z gospodarstw domowych przyj to na podstawie Wytycznych do programowania zapotrzebowania wody i ilo ci cieków Min. Gosp. Ter. i Ochr. rod. - Warszawa Wynosi ona dla mieszka w domach jednorodzinnych z pełnym wyposa eniem sanitarnym, lokalnym urz dzeniem do podgrzewania wody i lokaln kanalizacj : q d r = 150 dm 3 /M x d wg Pracy zbiorowej IMUZ 1990 zamieszczono dobowe obliczeniowe obj to ci cieków przy ró nej liczbie mieszka ców jak ni ej: Dobowa ilo cieków - m 3 /d LICZBA MIESZKA CÓW M Minimalna rednia maksymalna Budynek mieszkalny na terenie badanej działki zamieszkuje 3-9 osoby, gdzie zrzut cieków wynosi: Q d r = 0,45-1,2 m 3 /d 2.2. Jako cieków Jednostkowe ładunki zanieczyszcze w ciekach bytowo - gospodarczych odprowadzanych z gospodarstw domowych zostały okre lone przez Instytut Melioracji i U ytków Zielonych na podstawie bada bezpo rednich. Poni ej zamieszczono wyniki tych bada, przedstawiano te warto ci st e zanieczyszcze przy przyj ciu jednostkowej ilo ci cieków na poziomie - q d r = 150 dm 3 /Mxd Wska niki zanieczyszcze Jednostkowe ładunki zanieczyszcze - [g/mxd] St enie zanieczyszcze [g/m 3 ] Zawiesina ogólna BZT CHZT Azot ogólny Azot organiczny Azot amonowy 4 27 Fosfor ogólny OPIS PRZYJ TEGO ROZWI ZANIA PROJEKTOWEGO. Niniejszy projekt przedstawia sposób rozwi zania problemu oczyszczania cieków bytowogospodarczych. W skład przydomowej oczyszczalni cieków wchodz nast puj ce urz dzenia: Osadnik gnilny z filtrem Drena rozs czaj cy z wykorzystaniem pakietów drena owych. 1

5 OSADNIK 1500 PAK KOMPLET STANDART Q = 0,45 m 3 /d /dla 3 osób/ Oczyszczalnia Osadnik 1500 Pak Komplet przeznaczona jest dla osób które mieszkaj na działce: niewielkim metra u i na której mieszkaj 3 osoby na stałe. redniej przepuszczalno ci wody; niskim poziomem wód gruntowych; Oczyszczalnie cieków z pakietami drena owymi znajduj zastosowanie głównie na małych działkach przy gruncie bardzo dobrze i rednio przepuszczalnym (piasek). Pakiety drena owe s zamiennikiem wiru w tradycyjny oczyszczalniach. Metoda filtracji przy u yciu pakietów drena owych pozwala na doczyszczenie tlenowe cieków przed wprowadzeniem ich do gleby. Wykorzystanie pakietów drena owych pozwala na pi ciokrotne zredukowanie powierzchni wymaganej pod oczyszczalnie. Elementy składowe oczyszczalni Osadnik 1500 Pak Komplet rura pełna d 110 PCV /przykanalik/ mb 5,0 kolano kanalizacyjne dn110/67 o szt 1 rura pełna d110 PCV /wentylacja mb 8,0 wywiewka kanalizacyjna szt 1 Osadnik gnilny 2000 kpl 1 Nadstawka RVP 70 teleskop szt 1 rura pełna d 110 PCV mb 1,0 Przepompownia cieków SP 100P kpl 1 Nadstawka RVP 70 teleskop szt 1 Pompa do wody zanieczyszczonej szt 1 rura pełna d 50 PE mb 10,0 studzienka rozdzielcza Sr 70 z pokryw polietylenow szt 1 rura perforowana Dn 110 l=2,0 m szt 4 rura pełna d 110 PCV l=1,0m szt 5 kolano kanalizacyjne dn110/90 o szt 4 wywiewka kanalizacyjna szt 2 geowłóknina szer 1,0m m 2 9,0 pakiet drena owy szt 6 OSADNIK 3000 PAK KOMPLET STANDART Q = 0,9 m 3 /d /dla 5 osób/ Oczyszczalnia Osadnik 3000 Pak Komplet przeznaczona jest dla osób które mieszkaj na działce: niewielkim metra u i na której mieszkaj 5 osoby na stałe. redniej przepuszczalno ci wody; niskim poziomem wód gruntowych; Oczyszczalnie cieków z pakietami drena owymi znajduj zastosowanie głównie na małych działkach przy gruncie bardzo dobrze i rednio przepuszczalnym (piasek). Pakiety drena owe s zamiennikiem wiru w tradycyjny oczyszczalniach. Metoda filtracji przy u yciu pakietów drena owych pozwala na doczyszczenie tlenowe cieków przed wprowadzeniem ich do gleby. Wykorzystanie pakietów drena owych pozwala na pi ciokrotne zredukowanie powierzchni wymaganej pod oczyszczalnie. 2

6 Elementy składowe oczyszczalni Osadnik 3000 Pak Komplet rura pełna d 160 PCV /przykanalik/ mb 5,0 kolano kanalizacyjne dn110/67 o szt 1 rura pełna d110 PCV /wentylacja mb 8,0 wywiewka kanalizacyjna szt 1 Osadnik gnilny 3000 kpl 1 Nadstawka RVP 70 teleskop szt 2 rura pełna d 110 PCV /przykanalik/ mb 1,0 Przepompownia cieków SP 100P kpl 1 Nadstawka RVP 70 teleskop szt 1 Pompa do wody zanieczyszczonej szt 1 rura pełna d 50 PE mb 10,0 studzienka rozdzielcza Sr 70 z pokryw polietylenow szt 1 rura perforowana Dn 110 l=2,0 m szt 6 rura pełna d 110 PCV l=1,0m szt 5 kolano kanalizacyjne dn110/90 o szt 4 wywiewka kanalizacyjna szt 2 geowłóknina szer 1,0m m 2 18,0 pakiet drena owy szt 8 OSADNIK 4500 PAK KOMPLET STANDART Q = 1,2 m 3 /d /dla 9 osób/ Oczyszczalnia Osadnik 4500 Pak Komplet przeznaczona jest dla osób które mieszkaj na działce: niewielkim metra u i na której mieszkaj 8-9 osoby na stałe. redniej przepuszczalno ci wody; niskim poziomem wód gruntowych; Oczyszczalnie cieków z pakietami drena owymi znajduj zastosowanie głównie na małych działkach przy gruncie bardzo dobrze i rednio przepuszczalnym (piasek). Pakiety drena owe s zamiennikiem wiru w tradycyjny oczyszczalniach. Metoda filtracji przy u yciu pakietów drena owych pozwala na doczyszczenie tlenowe cieków przed wprowadzeniem ich do gleby. Wykorzystanie pakietów drena owych pozwala na pi ciokrotne zredukowanie powierzchni wymaganej pod oczyszczalnie. Elementy składowe oczyszczalni Osadnik 4500 Pak Komplet rura pełna d 160 PCV /przykanalik/ mb 5,0 kolano kanalizacyjne dn110/67 o szt 1 rura pełna d110 PCV /wentylacja mb 8,0 wywiewka kanalizacyjna szt 1 Osadnik gnilny 4500 kpl 1 Nadstawka RVP 70 teleskop szt 1 rura pełna d 110 PCV /przykanalik/ mb 1,0 Przepompownia cieków SP 100P kpl 1 Nadstawka RVP 70 teleskop szt 1 Pompa do wody zanieczyszczonej szt 1 rura pełna d 50 PE mb 10,0 studzienka rozdzielcza Sr 70 z pokryw polietylenow szt 1 rura perforowana Dn 110 l=2,0 m szt 8 rura pełna d 110 PCV l=1,0m szt 10 kolano kanalizacyjne dn110/90 o szt 6 wywiewka kanalizacyjna szt 4 geowłóknina szer 1,0m m 2 24,0 pakiet drena owy szt 12 3

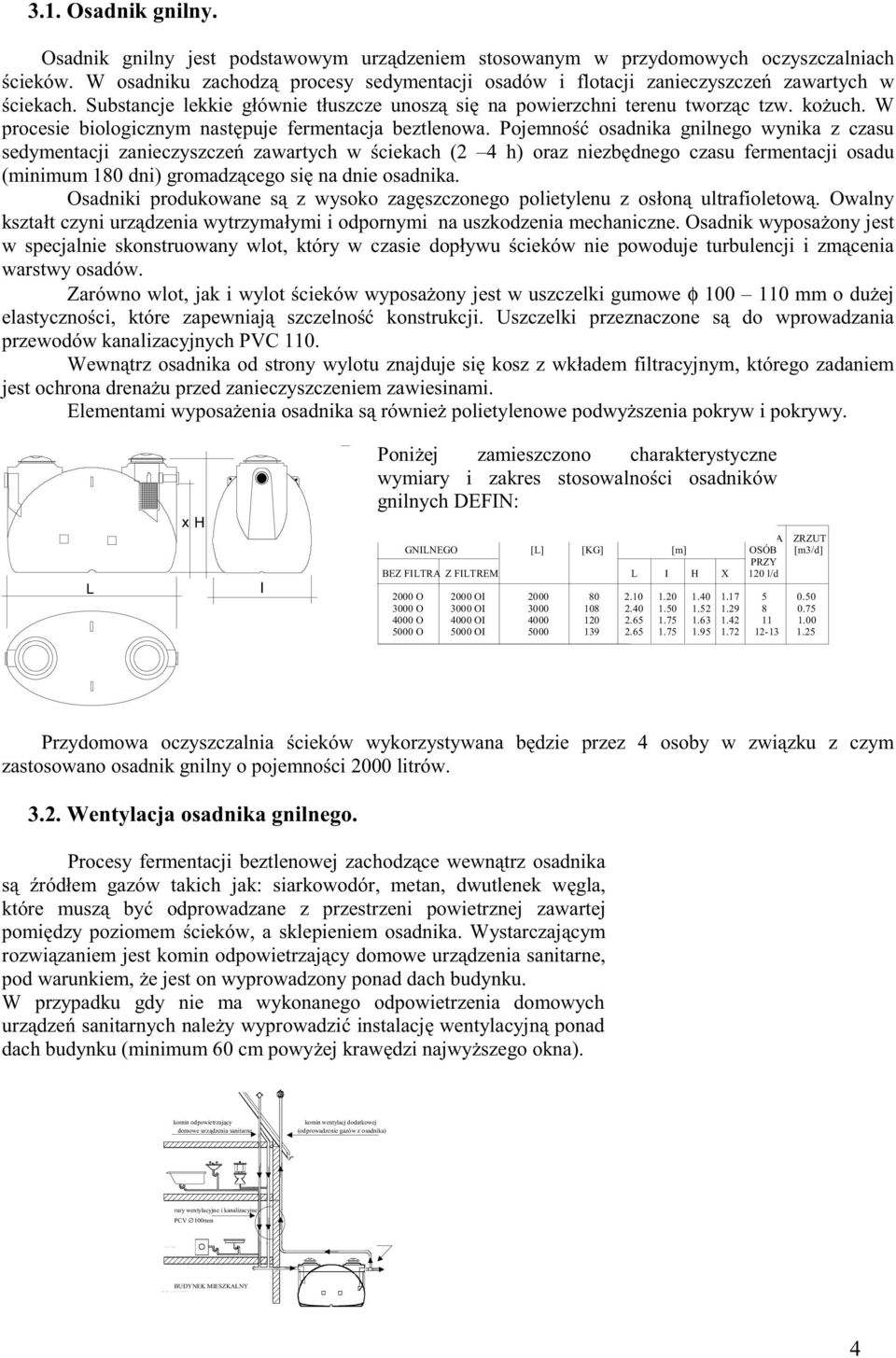

7 3.1. Osadnik gnilny. Osadnik gnilny jest podstawowym urz dzeniem stosowanym w przydomowych oczyszczalniach cieków. W osadniku zachodz procesy sedymentacji osadów i flotacji zanieczyszcze zawartych w ciekach. Substancje lekkie głównie tłuszcze unosz si na powierzchni terenu tworz c tzw. ko uch. W procesie biologicznym nast puje fermentacja beztlenowa. Pojemno osadnika gnilnego wynika z czasu sedymentacji zanieczyszcze zawartych w ciekach (2 4 h) oraz niezb dnego czasu fermentacji osadu (minimum 180 dni) gromadz cego si na dnie osadnika. Osadniki produkowane s z wysoko zag szczonego polietylenu z osłon ultrafioletow. Owalny kształt czyni urz dzenia wytrzymałymi i odpornymi na uszkodzenia mechaniczne. Osadnik wyposa ony jest w specjalnie skonstruowany wlot, który w czasie dopływu cieków nie powoduje turbulencji i zm cenia warstwy osadów. Zarówno wlot, jak i wylot cieków wyposa ony jest w uszczelki gumowe φ mm o du ej elastyczno ci, które zapewniaj szczelno konstrukcji. Uszczelki przeznaczone s do wprowadzania przewodów kanalizacyjnych PVC 110. Wewn trz osadnika od strony wylotu znajduje si kosz z wkładem filtracyjnym, którego zadaniem jest ochrona drena u przed zanieczyszczeniem zawiesinami. Elementami wyposa enia osadnika s równie polietylenowe podwy szenia pokryw i pokrywy. L x H I Poni ej zamieszczono charakterystyczne wymiary i zakres stosowalno ci osadników gnilnych DEFIN: TYP OSADNIKA POJEMNO WAGA WYMIARY LICZBA ZRZUT GNILNEGO [L] [KG] [m] OSÓB [m3/d] PRZY BEZ FILTRA Z FILTREM L I H X 120 l/d 2000 O 2000 OI O 3000 OI O 4000 OI O 5000 OI Przydomowa oczyszczalnia cieków wykorzystywana b dzie przez 4 osoby w zwi zku z czym zastosowano osadnik gnilny o pojemno ci 2000 litrów Wentylacja osadnika gnilnego. Procesy fermentacji beztlenowej zachodz ce wewn trz osadnika s ródłem gazów takich jak: siarkowodór, metan, dwutlenek w gla, które musz by odprowadzane z przestrzeni powietrznej zawartej pomi dzy poziomem cieków, a sklepieniem osadnika. Wystarczaj cym rozwi zaniem jest komin odpowietrzaj cy domowe urz dzenia sanitarne, pod warunkiem, e jest on wyprowadzony ponad dach budynku. W przypadku gdy nie ma wykonanego odpowietrzenia domowych urz dze sanitarnych nale y wyprowadzi instalacj wentylacyjn ponad dach budynku (minimum 60 cm powy ej kraw dzi najwy szego okna). komin odpowietrzaj cy domowe urz dzenia sanitarne komin wentylacj dodatkowej (odprowadzenie gazów z osadnika) rury wentylacyjne i kanalizacyjne PCV 100mm trójnik BUDYNEK MIESZKALNY OSADNIK 4

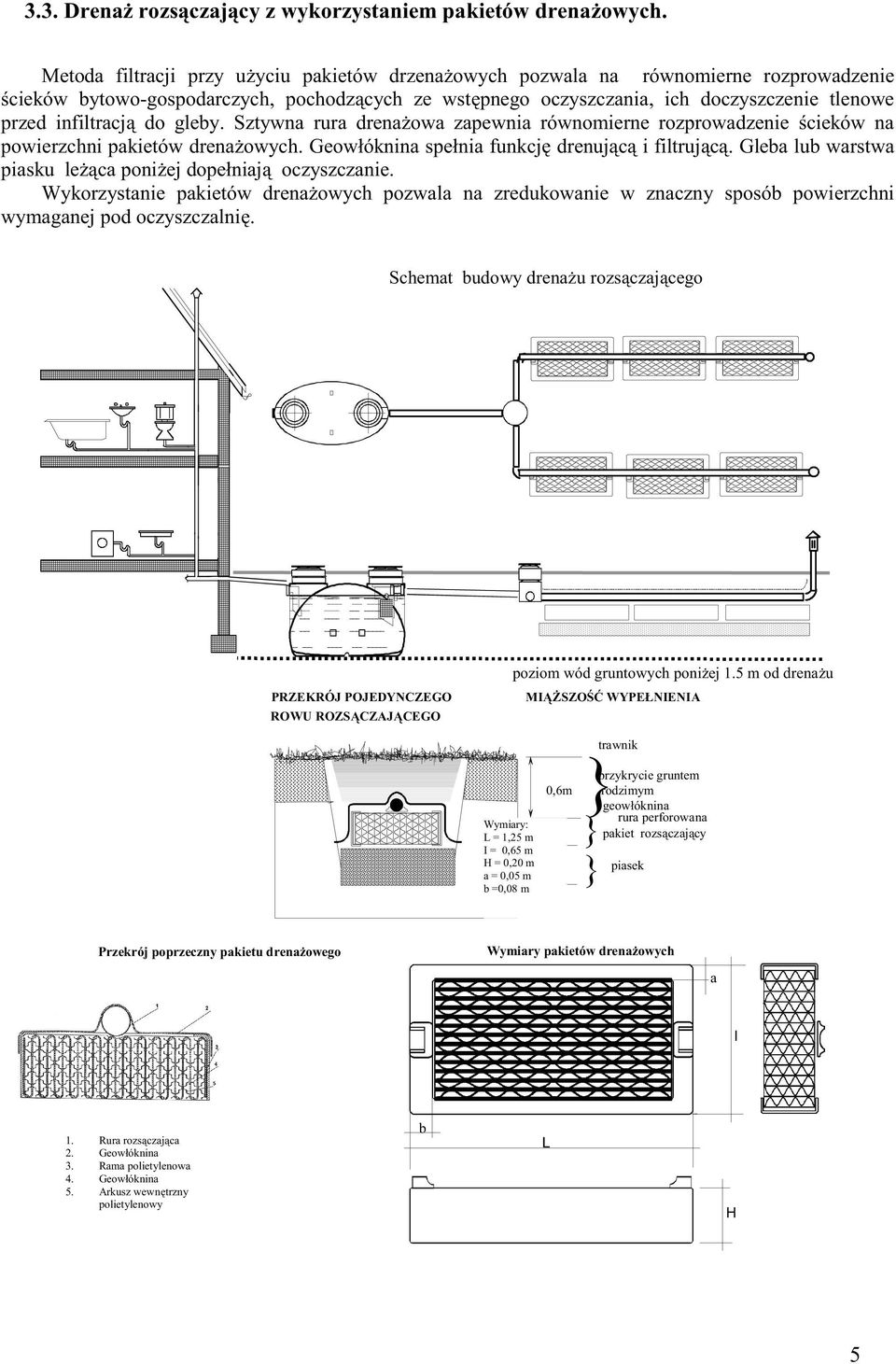

8 3.3. Drena rozs czaj cy z wykorzystaniem pakietów drena owych. Metoda filtracji przy u yciu pakietów drzena owych pozwala na równomierne rozprowadzenie cieków bytowo-gospodarczych, pochodz cych ze wst pnego oczyszczania, ich doczyszczenie tlenowe przed infiltracj do gleby. Sztywna rura drena owa zapewnia równomierne rozprowadzenie cieków na powierzchni pakietów drena owych. Geowłóknina spełnia funkcj drenuj c i filtruj c. Gleba lub warstwa piasku le ca poni ej dopełniaj oczyszczanie. Wykorzystanie pakietów drena owych pozwala na zredukowanie w znaczny sposób powierzchni wymaganej pod oczyszczalni. Schemat budowy drena u rozs czaj cego PRZEKRÓJ POJEDYNCZEGO ROWU ROZS CZAJ CEGO poziom wód gruntowych poni ej 1.5 m od drena u MI SZO WYPEŁNIENIA trawnik } przykrycie gruntem 0,6m rodzimym geowłóknina rura perforowana Wymiary: L = 1,25 m 0,2m } pakiet rozs czaj cy I = 0,65 m H = 0,20 m 0,1m piasek a = 0,05 m } b =0,08 m Przekrój poprzeczny pakietu drena owego Wymiary pakietów drena owych a l 1. Rura rozs czaj ca 2. Geowłóknina 3. Rama polietylenowa 4. Geowłóknina 5. Arkusz wewn trzny polietylenowy b L H 5

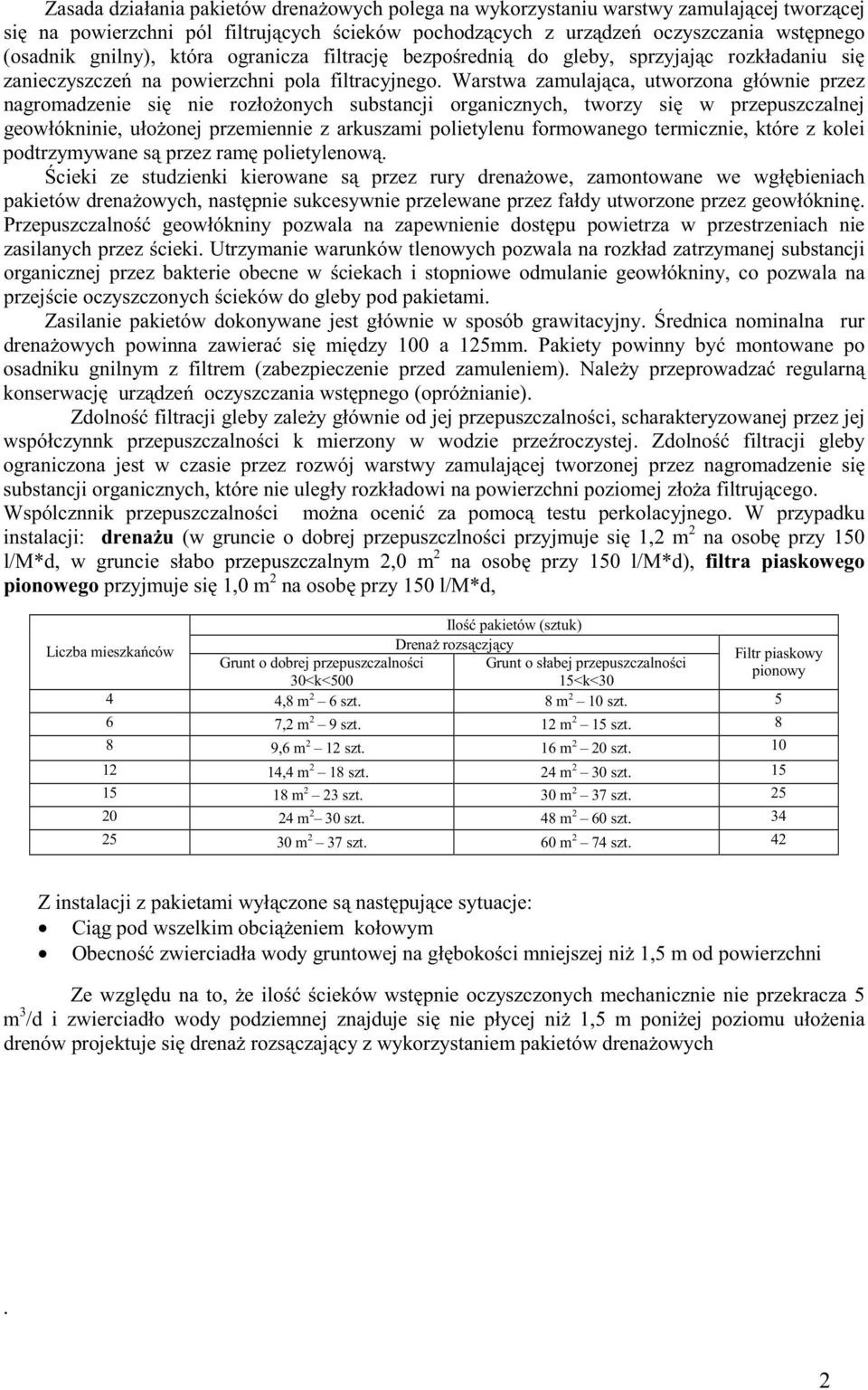

9 Zasada działania pakietów drena owych polega na wykorzystaniu warstwy zamulaj cej tworz cej si na powierzchni pól filtruj cych cieków pochodz cych z urz dze oczyszczania wst pnego (osadnik gnilny), która ogranicza filtracj bezpo redni do gleby, sprzyjaj c rozkładaniu si zanieczyszcze na powierzchni pola filtracyjnego. Warstwa zamulaj ca, utworzona głównie przez nagromadzenie si nie rozło onych substancji organicznych, tworzy si w przepuszczalnej geowłókninie, uło onej przemiennie z arkuszami polietylenu formowanego termicznie, które z kolei podtrzymywane s przez ram polietylenow. cieki ze studzienki kierowane s przez rury drena owe, zamontowane we wgł bieniach pakietów drena owych, nast pnie sukcesywnie przelewane przez fałdy utworzone przez geowłóknin. Przepuszczalno geowłókniny pozwala na zapewnienie dost pu powietrza w przestrzeniach nie zasilanych przez cieki. Utrzymanie warunków tlenowych pozwala na rozkład zatrzymanej substancji organicznej przez bakterie obecne w ciekach i stopniowe odmulanie geowłókniny, co pozwala na przej cie oczyszczonych cieków do gleby pod pakietami. Zasilanie pakietów dokonywane jest głównie w sposób grawitacyjny. rednica nominalna rur drena owych powinna zawiera si mi dzy 100 a 125mm. Pakiety powinny by montowane po osadniku gnilnym z filtrem (zabezpieczenie przed zamuleniem). Nale y przeprowadza regularn konserwacj urz dze oczyszczania wst pnego (opró nianie). Zdolno filtracji gleby zale y głównie od jej przepuszczalno ci, scharakteryzowanej przez jej współczynnk przepuszczalno ci k mierzony w wodzie prze roczystej. Zdolno filtracji gleby ograniczona jest w czasie przez rozwój warstwy zamulaj cej tworzonej przez nagromadzenie si substancji organicznych, które nie uległy rozkładowi na powierzchni poziomej zło a filtruj cego. Wspólcznnik przepuszczalno ci mo na oceni za pomoc testu perkolacyjnego. W przypadku instalacji: drena u (w gruncie o dobrej przepuszczlno ci przyjmuje si 1,2 m 2 na osob przy 150 l/m*d, w gruncie słabo przepuszczalnym 2,0 m 2 na osob przy 150 l/m*d), filtra piaskowego pionowego przyjmuje si 1,0 m 2 na osob przy 150 l/m*d, Ilo pakietów (sztuk) Liczba mieszka ców Drena rozs czj cy Filtr piaskowy Grunt o dobrej przepuszczalno ci Grunt o słabej przepuszczalno ci pionowy 30<k<500 15<k<30 4 4,8 m 2 6 szt. 8 m 2 10 szt ,2 m 2 9 szt. 12 m 2 15 szt ,6 m 2 12 szt. 16 m 2 20 szt ,4 m 2 18 szt. 24 m 2 30 szt m 2 23 szt. 30 m 2 37 szt m 2 30 szt. 48 m 2 60 szt m 2 37 szt. 60 m 2 74 szt. 42 Z instalacji z pakietami wył czone s nast puj ce sytuacje: Ci g pod wszelkim obci eniem kołowym Obecno zwierciadła wody gruntowej na gł boko ci mniejszej ni 1,5 m od powierzchni Ze wzgl du na to, e ilo cieków wst pnie oczyszczonych mechanicznie nie przekracza 5 m 3 /d i zwierciadło wody podziemnej znajduje si nie płycej ni 1,5 m poni ej poziomu uło enia drenów projektuje si drena rozs czaj cy z wykorzystaniem pakietów drena owych. 2

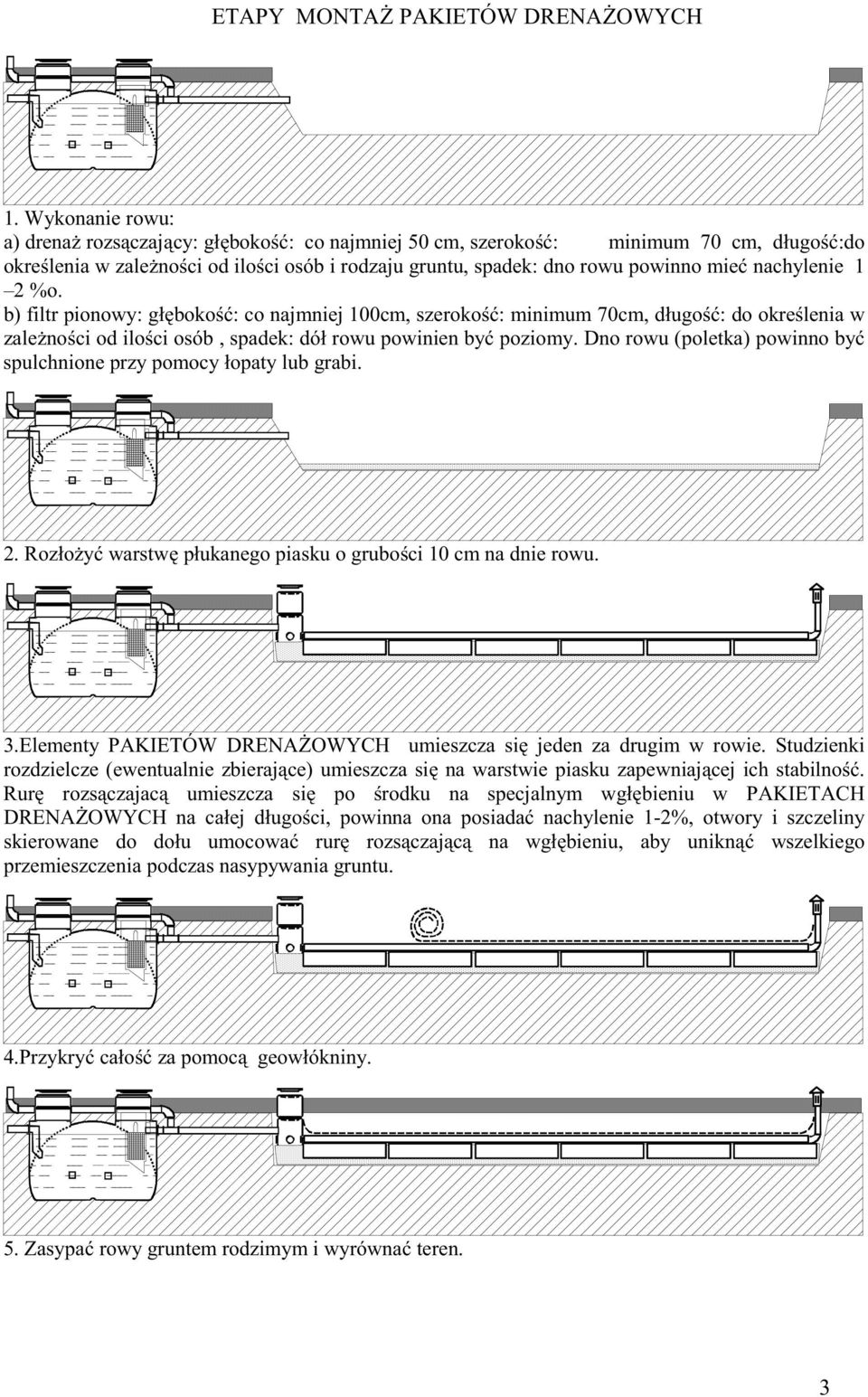

10 ETAPY MONTA PAKIETÓW DRENA OWYCH 1. Wykonanie rowu: a) drena rozs czaj cy: gł boko : co najmniej 50 cm, szeroko : minimum 70 cm, długo :do okre lenia w zale no ci od ilo ci osób i rodzaju gruntu, spadek: dno rowu powinno mie nachylenie 1 2 %o. b) filtr pionowy: gł boko : co najmniej 100cm, szeroko : minimum 70cm, długo : do okre lenia w zale no ci od ilo ci osób, spadek: dół rowu powinien by poziomy. Dno rowu (poletka) powinno by spulchnione przy pomocy łopaty lub grabi. 2. Rozło y warstw płukanego piasku o grubo ci 10 cm na dnie rowu. 3.Elementy PAKIETÓW DRENA OWYCH umieszcza si jeden za drugim w rowie. Studzienki rozdzielcze (ewentualnie zbieraj ce) umieszcza si na warstwie piasku zapewniaj cej ich stabilno. Rur rozs czajac umieszcza si po rodku na specjalnym wgł bieniu w PAKIETACH DRENA OWYCH na całej długo ci, powinna ona posiada nachylenie 1-2%, otwory i szczeliny skierowane do dołu umocowa rur rozs czaj c na wgł bieniu, aby unikn wszelkiego przemieszczenia podczas nasypywania gruntu. 4.Przykry cało za pomoc geowłókniny. 5. Zasypa rowy gruntem rodzimym i wyrówna teren. 3

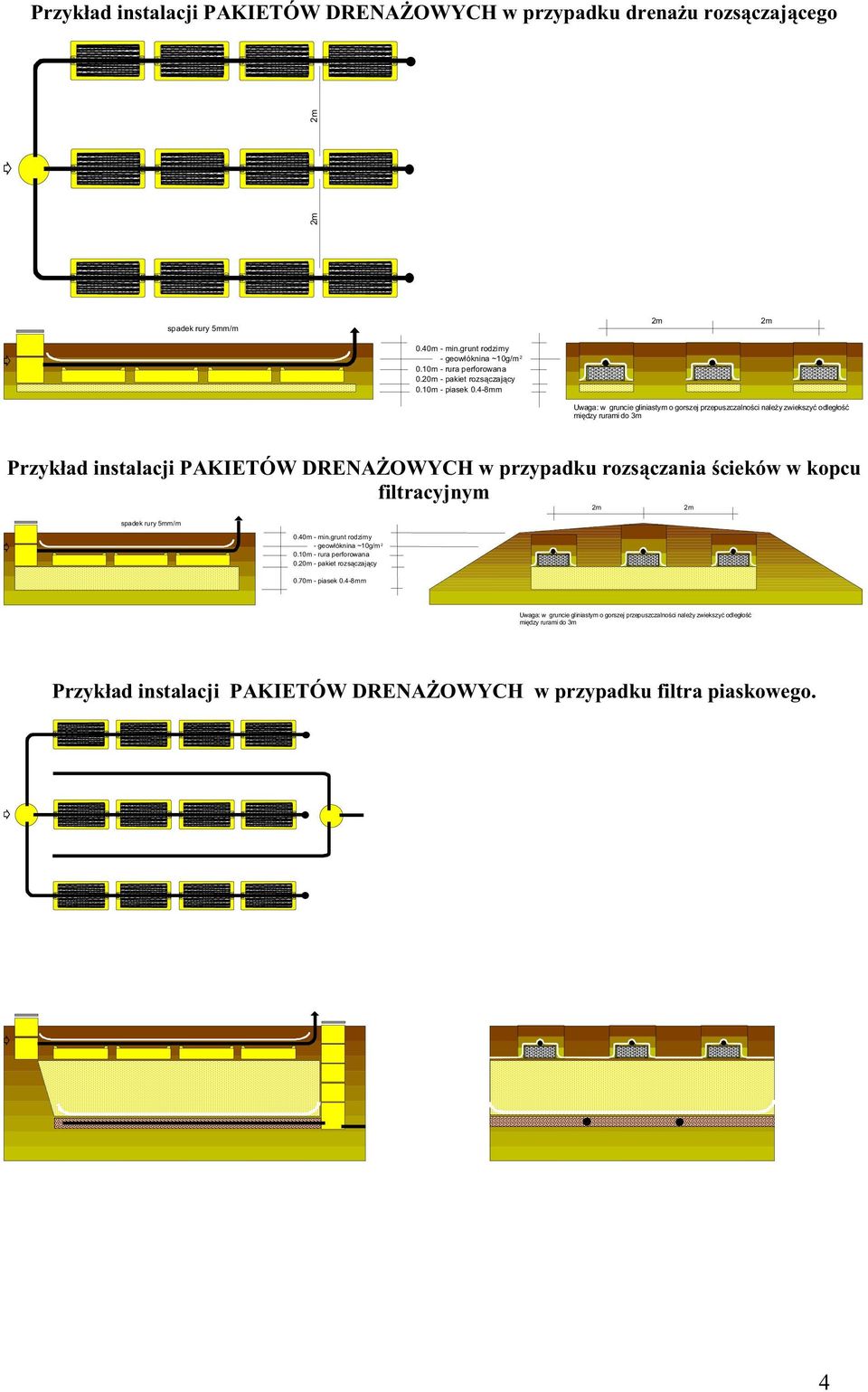

11 Przykład instalacji PAKIETÓW DRENA OWYCH w przypadku drena u rozs czaj cego 2m 2m spadek rury 5mm/m 2m 2m 0.40m - min.grunt rodzimy - geowłóknina ~10g/m m - rura perforowana 0.20m - pakiet rozs czaj cy 0.10m - piasek 0.4-8mm Uwaga: w gruncie gliniastym o gorszej przepuszczalno ci nale y zwiekszy odległo mi dzy rurami do 3m Przykład instalacji PAKIETÓW DRENA OWYCH w przypadku rozs czania cieków w kopcu filtracyjnym 2m 2m spadek rury 5mm/m 0.40m - min.grunt rodzimy - geowłóknina ~10g/m m - rura perforowana 0.20m - pakiet rozs czaj cy 0.70m - piasek 0.4-8mm Uwaga: w gruncie gliniastym o gorszej przepuszczalno ci nale y zwiekszy odległo mi dzy rurami do 3m Przykład instalacji PAKIETÓW DRENA OWYCH w przypadku filtra piaskowego. 4

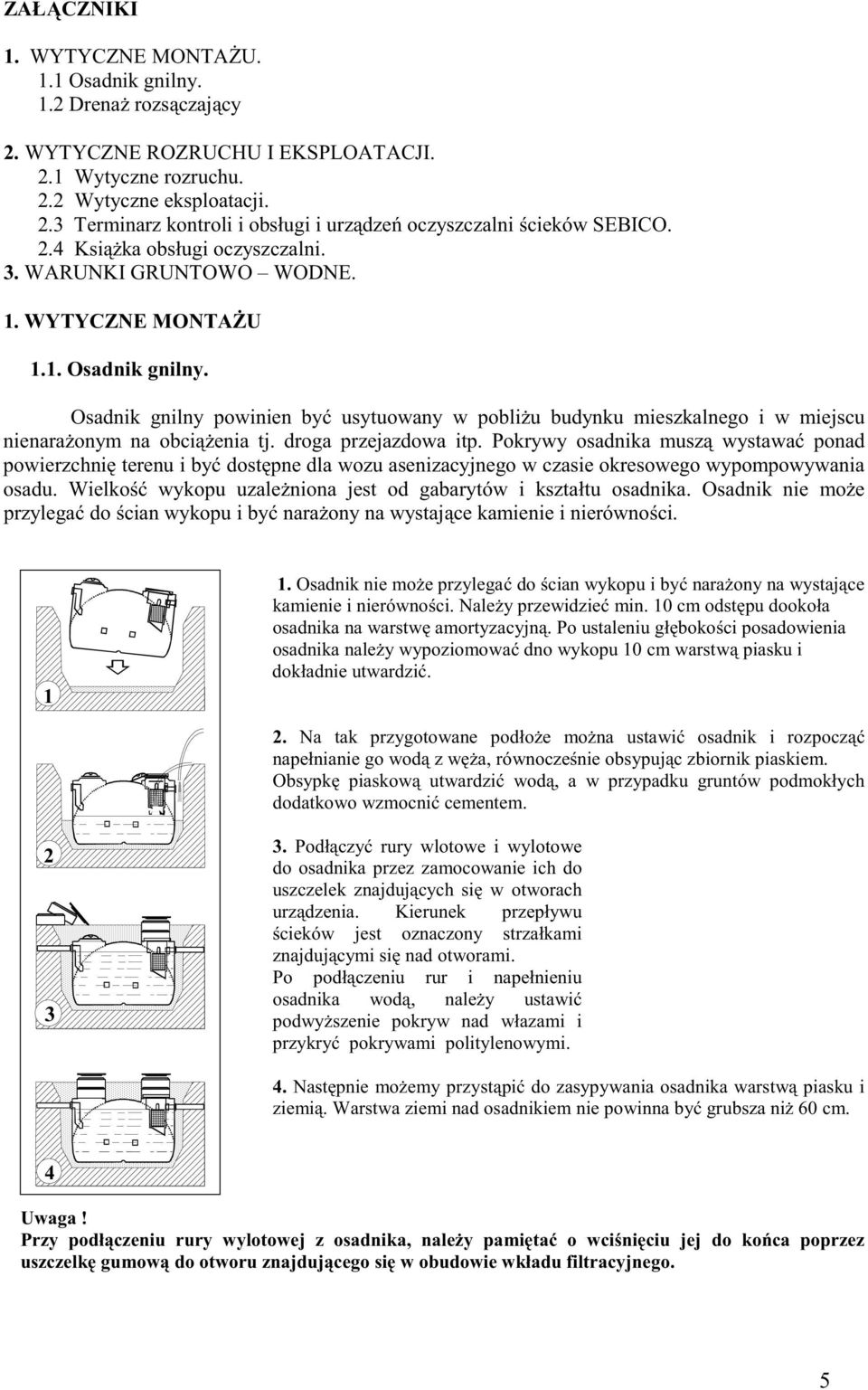

12 ZAŁ CZNIKI 1. WYTYCZNE MONTA U. 1.1 Osadnik gnilny. 1.2 Drena rozs czaj cy 2. WYTYCZNE ROZRUCHU I EKSPLOATACJI. 2.1 Wytyczne rozruchu. 2.2 Wytyczne eksploatacji. 2.3 Terminarz kontroli i obsługi i urz dze oczyszczalni cieków SEBICO. 2.4 Ksi ka obsługi oczyszczalni. 3. WARUNKI GRUNTOWO WODNE. 1. WYTYCZNE MONTA U 1.1. Osadnik gnilny. Osadnik gnilny powinien by usytuowany w pobli u budynku mieszkalnego i w miejscu nienara onym na obci enia tj. droga przejazdowa itp. Pokrywy osadnika musz wystawa ponad powierzchni terenu i by dost pne dla wozu asenizacyjnego w czasie okresowego wypompowywania osadu. Wielko wykopu uzale niona jest od gabarytów i kształtu osadnika. Osadnik nie mo e przylega do cian wykopu i by nara ony na wystaj ce kamienie i nierówno ci Osadnik nie mo e przylega do cian wykopu i by nara ony na wystaj ce kamienie i nierówno ci. Nale y przewidzie min. 10 cm odst pu dookoła osadnika na warstw amortyzacyjn. Po ustaleniu gł boko ci posadowienia osadnika nale y wypoziomowa dno wykopu 10 cm warstw piasku i dokładnie utwardzi. 2. Na tak przygotowane podło e mo na ustawi osadnik i rozpocz napełnianie go wod z w a, równocze nie obsypuj c zbiornik piaskiem. Obsypk piaskow utwardzi wod, a w przypadku gruntów podmokłych dodatkowo wzmocni cementem Podł czy rury wlotowe i wylotowe do osadnika przez zamocowanie ich do uszczelek znajduj cych si w otworach urz dzenia. Kierunek przepływu cieków jest oznaczony strzałkami znajduj cymi si nad otworami. Po podł czeniu rur i napełnieniu osadnika wod, nale y ustawi podwy szenie pokryw nad włazami i przykry pokrywami politylenowymi. 4. Nast pnie mo emy przyst pi do zasypywania osadnika warstw piasku i ziemi. Warstwa ziemi nad osadnikiem nie powinna by grubsza ni 60 cm. 4 Uwaga! Przy podł czeniu rury wylotowej z osadnika, nale y pami ta o wci ni ciu jej do ko ca poprzez uszczelk gumow do otworu znajduj cego si w obudowie wkładu filtracyjnego. 5

13 MONTA W TRUDNYM TERENIE Monta pod drogami przejazdowymi wymaga wykonania dodatkowych umocnie w postaci płyty betonowej na dnie wykopu, muru oporowego oraz płyty betonowej nad urz dzeniem. Monta w terenie podmokłym trzeba poprzedzi dokładnymi badaniami geologicznymi, które pozwol ustali zmienny poziom wód gruntowych. Ocena warunków pozwalana wyko-nanie odpowiednich zabezpiecze, które mo na przeprowadzi przy u yciu odpowiedniej warstwy betonu 2.WYTYCZNE ROZRUCHU I EKSPLOATACJI 2.1. Wytyczne rozruchu. Po zmontowaniu instalacji nale y sprawdzi drog przepływu cieków, szczelno poł cze i zaszczepi osadnik poprzez: - dodanie dawki aktywatora biologicznego wsypuj c go bezpo rednio do domowych urz dze sanitarnych, - lub wprowadzenie szczepu bakterii (osadu) z innego, dobrze pracuj cego osadnika. Jako aktywator zaleca si stosowanie biopreparatu do szamb i osadników gnilnych pod handlow nazwa Trigger 1 lub Szambex lub Septonic Wytyczne eksploatacji. Szczegółowe zasady eksploatacji zamieszczone b d w zał czonej "Ksi ce Obsługi Oczyszczalni". W pierwszym roku u ytkowania nale y przeprowadzi kontrol wizualn urz dze na drodze przepływu cieków od wlotu do wylotu. Kontrol co 6 miesi cy przeprowadza sam u ytkownik. Kontroli podlegaj nast puj ce urz dzenia: -osadnik gnilny -studzienka rozdzielcza -kanały wentylacyjno - nawiewne. Co 6 miesi cy u ytkownik winien skontrolowa poziom osadu nagromadzonego na dnie osadnika (g sto zawiesiny w ciekach) oraz grubo warstwy tłuszczu unosz cej si na powierzchni cieków. Warstwa tłuszczu w osadniku nie powinna przekracza 5cm. W wypadku stwierdzenia grubszej warstwy tłuszczu, osadnik nale y opró ni. Szczególn uwag nale y zwróci na kosz z wkładem filtracyjnym, który jest wska nikiem zamulenia cieków. W przypadku stwierdzenia zamulenia kosza, trzeba koniecznie opró ni osadnik niezale nie od czasu. W trakcie opró niania osadnika nale y przemy kosz wod z w a pod ci nieniem bez wyjmowania go na zewn trz. W studzience rozdzielczej nale y sprawdzi otwory wlotowe i wylotowe, a w razie konieczno ci wybra osad z dna i przepłuka wod z w a. 6

14 W zalecanym czasie eksploatacji urz dze oczyszczalni, nale y wezwa wóz asenizacyjny i opró ni osadnik z nagromadzonego osadu. Osadnik powinien by opró niany nie rzadziej ni raz w roku W celu usuni cia osadu nale y: - zdj pokrywy betonowe i odkry pokrywy wewn trzne. Przy tej czynno ci nale y zachowa szczególn uwag poniewa w czasie odkr cania pokrywy mo e nast pi dekompresja gazów znajduj cych si nad lustrem cieków w osadniku. Wydobywaj cy si z osadnika gaz (po odkryciu pokrywy) mo e odurzy osob obsługuj c opró nienie. Ze wzgl du na obecno gazów wybuchowych nie mo na przy tej czynno ci pali papierosów; - po zdemontowaniu pokryw nale y do osadnika doprowadzi w z bie c wod i z chwil rozpocz cia wypompowywania osadu napuszcza do osadnika wod, która uzupełnia poziom. W z wozu asenizacyjnego powinien by wprowadzony do włazu znajduj cego si od strony wlotu, a w z wod bie c od strony wylotu cieków. Z uwagi na wła ciw prac osadnika po oczyszczeniu nale y pozostawi cz osadu w osadniku jako materiał zaszczepiaj cy lub doda odpowiedni dawk aktywatora biologicznego; - po zako czeniu wymienionych czynno ci nale y zakr ci pokrywy wewn trzne i zało y betonowe pokrywy zewn trzne Terminarz kontroli i obsługi urz dze oczyszczalni cieków Sebico NAZWA URZ DZENIA KONTROLA 6 miesi cy 1 rok 1 rok max. Osadnik gnilny (1) (1) (2),(3) Studzienki (1) (1) (1),(2) OBJA NIENIA: (1) - kontrola pracy urz dze (2) przepłukiwanie urz dze i filtrów, lub wymiana zu ytych (3) - wypompowywanie osadu i napełnianie wod 2.4. Ksi ka obsługi oczyszczalni. RODZAJ OCZYSZCZLNI DATA BUDOWY DATA KONTROLI OBSERWACJE WYKONANE CZYNNO CI POTWIERDZENIE KONTROLI DATA PODPIS 7

15 8

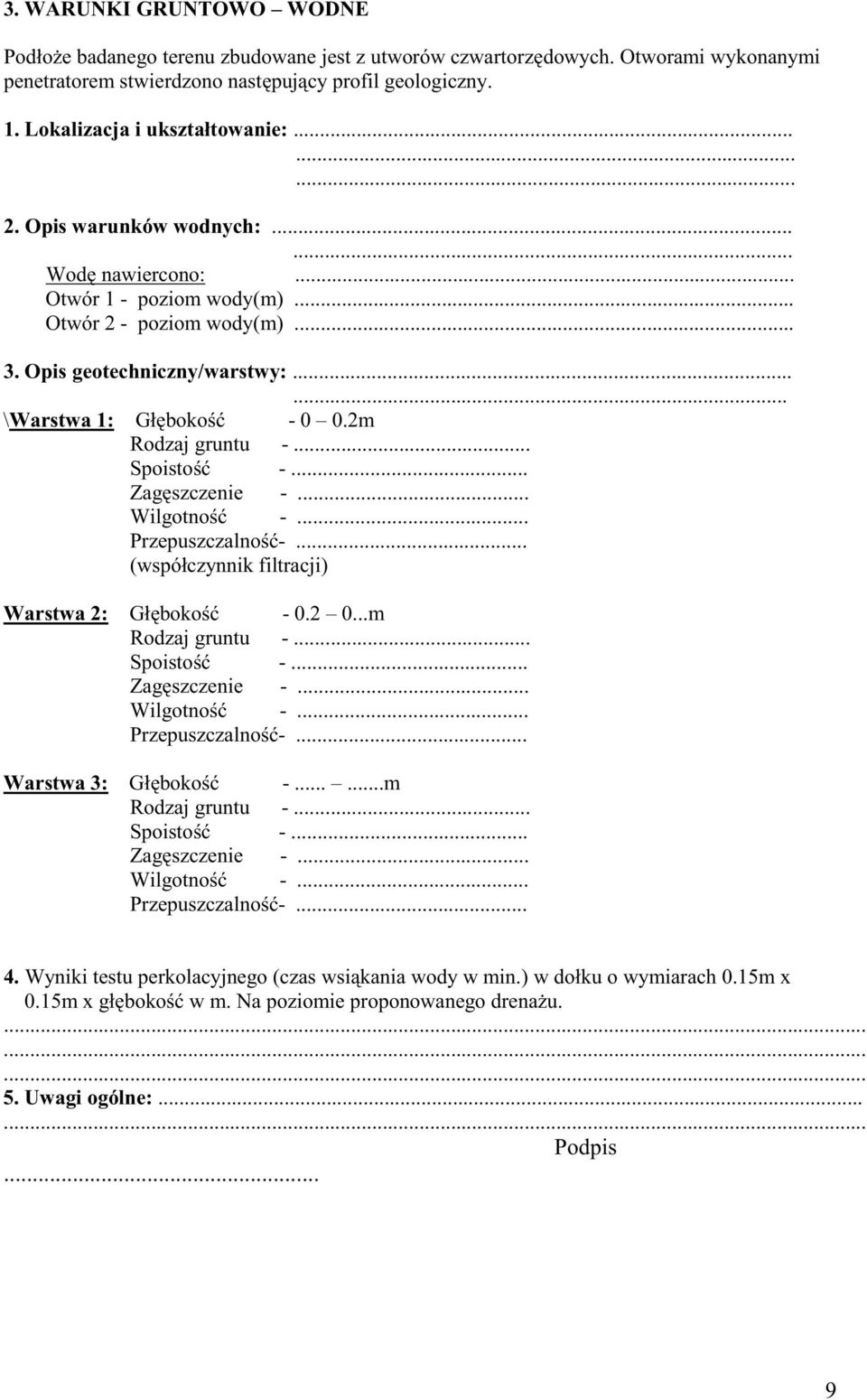

16 3. WARUNKI GRUNTOWO WODNE Podło e badanego terenu zbudowane jest z utworów czwartorz dowych. Otworami wykonanymi penetratorem stwierdzono nast puj cy profil geologiczny. 1. Lokalizacja i ukształtowanie: Opis warunków wodnych: Wod nawiercono:... Otwór 1 - poziom wody(m)... Otwór 2 - poziom wody(m) Opis geotechniczny/warstwy: \Warstwa 1: Gł boko m Rodzaj gruntu -... Spoisto -... Zag szczenie -... Wilgotno -... Przepuszczalno -... (współczynnik filtracji) Warstwa 2: Gł boko m Rodzaj gruntu -... Spoisto -... Zag szczenie -... Wilgotno -... Przepuszczalno -... Warstwa 3: Gł boko m Rodzaj gruntu -... Spoisto -... Zag szczenie -... Wilgotno -... Przepuszczalno Wyniki testu perkolacyjnego (czas wsi kania wody w min.) w dołku o wymiarach 0.15m x 0.15m x gł boko w m. Na poziomie proponowanego drena u Uwagi ogólne: Podpis... 9
