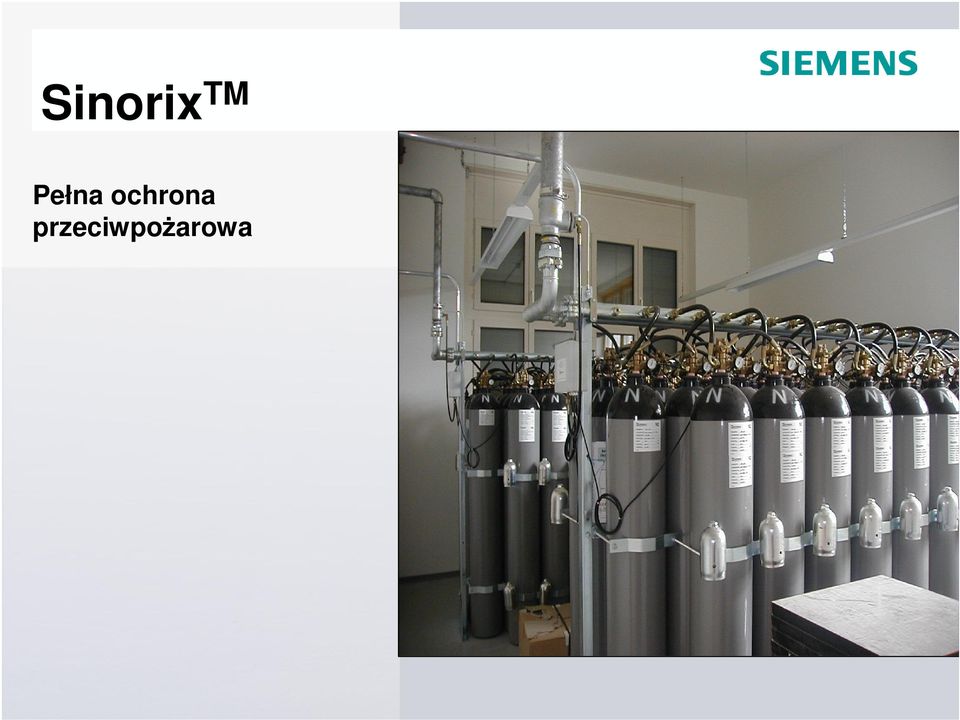

1 TM Pełna ochrona przeciwpoarowa

2 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 2

3 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 34 al-deco STD 47 Centrala gaszeniowa 55 Strona 3

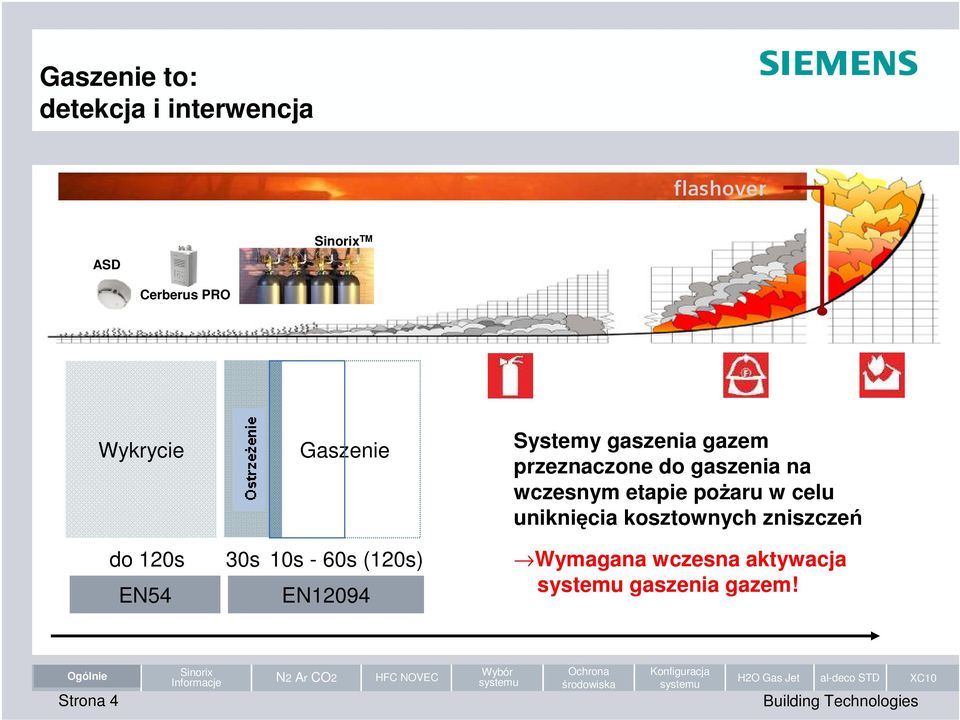

4 Gaszenie to: detekcja i interwencja ASD TM Cerberus PRO Wykrycie Gaszenie Systemy gaszenia gazem przeznaczone do gaszenia na wczesnym etapie poaru w celu uniknicia kosztownych zniszcze do 120s EN54 30s 10s - 60s (120s) EN12094 Wymagana wczesna aktywacja gaszenia gazem! Strona 4

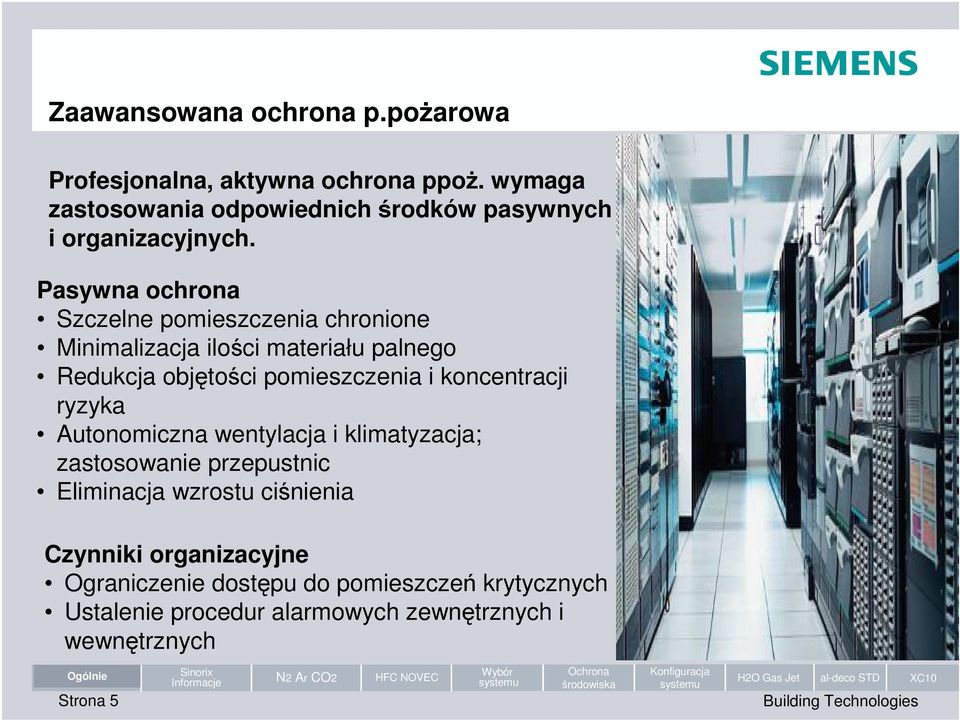

5 Zaawansowana ochrona p.poarowa Profesjonalna, aktywna ochrona ppo. wymaga zastosowania odpowiednich rodków pasywnych i organizacyjnych. Pasywna ochrona Szczelne pomieszczenia chronione Minimalizacja iloci materiału palnego Redukcja objtoci pomieszczenia i koncentracji ryzyka Autonomiczna wentylacja i klimatyzacja; zastosowanie przepustnic Eliminacja wzrostu cinienia Czynniki organizacyjne Ograniczenie dostpu do pomieszcze krytycznych Ustalenie procedur alarmowych zewntrznych i wewntrznych Strona 5

6 Sposoby gaszenia Eliminacja ciepła rodki chemiczne / woda Eliminacja tlenu Gaz obojtny Eliminacja substancji palnej Strona 6

7 Klasy poaru i sposoby gaszenia Klasy poaru Poar z arem (drewno, tekstylia, papier etc) A Zasada gaszenia Efekt chłodzenia Parowanie wody odbiera ciepło z ognia. Czym mniejsze krople wody tym szybszy efekt chłodzenia. Woda Efekt tłumienia Jeli zawarto tlenu w powietrzu spadnie poniej 2/3 jego normalnej zawarto poar podlega tłumieniu. Chemiczny/ fizyczny efekt Rozkład molekuł HFC 227 / Novec 1230 / proszku redukuje tlen w płomieniu (redukcja Temperatury) Płomie (ciecze lub materiały topliwe) B Piana CO 2, N 2, Ar Poary palnych gazów C Poary palnych metali (magnez itp) D HFC 227 Novec 1230 Proszek Poary instalacji elektrycznych E Strona 7

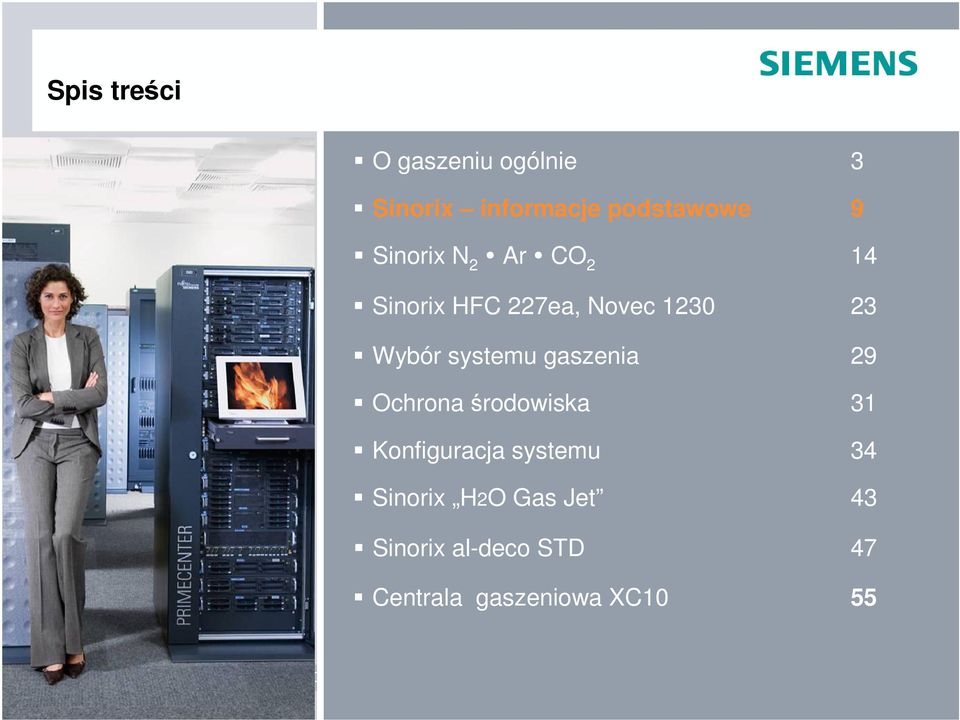

8 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 8

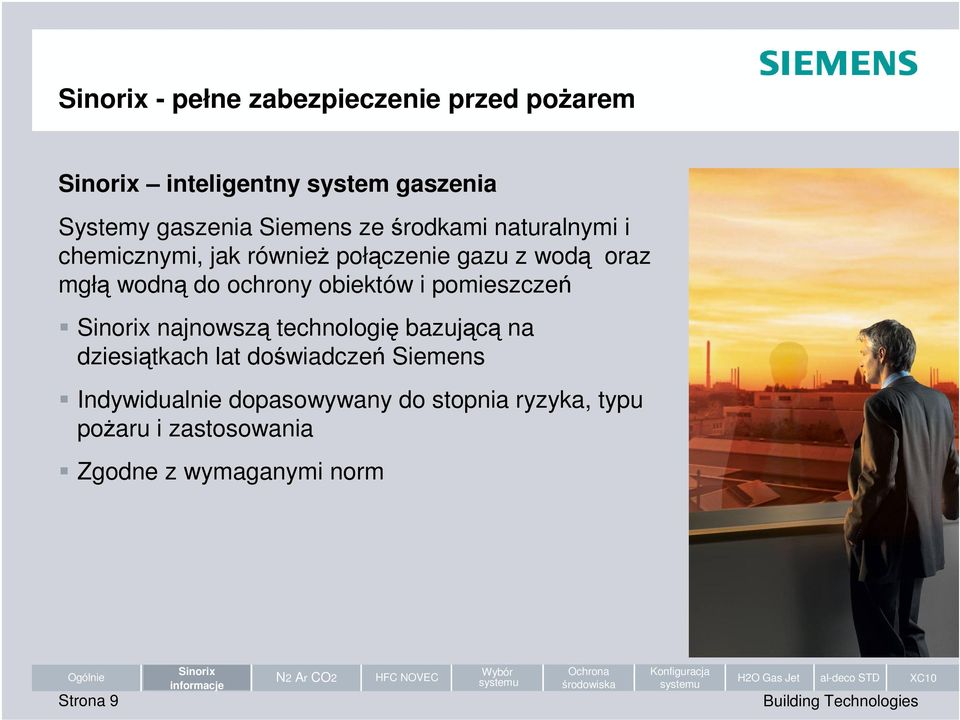

9 - pełne zabezpieczenie przed poarem inteligentny system gaszenia Systemy gaszenia Siemens ze rodkami naturalnymi i chemicznymi, jak równie połczenie gazu z wod oraz mgł wodn do ochrony obiektów i pomieszcze najnowsz technologi bazujc na dziesitkach lat dowiadcze Siemens Indywidualnie dopasowywany do stopnia ryzyka, typu poaru i zastosowania Zgodne z wymaganymi norm Strona 9 informacje

10 Siemens i Halske 1918: system gaszenia CO2 z zaworami sektorowymi Strona 10 informacje

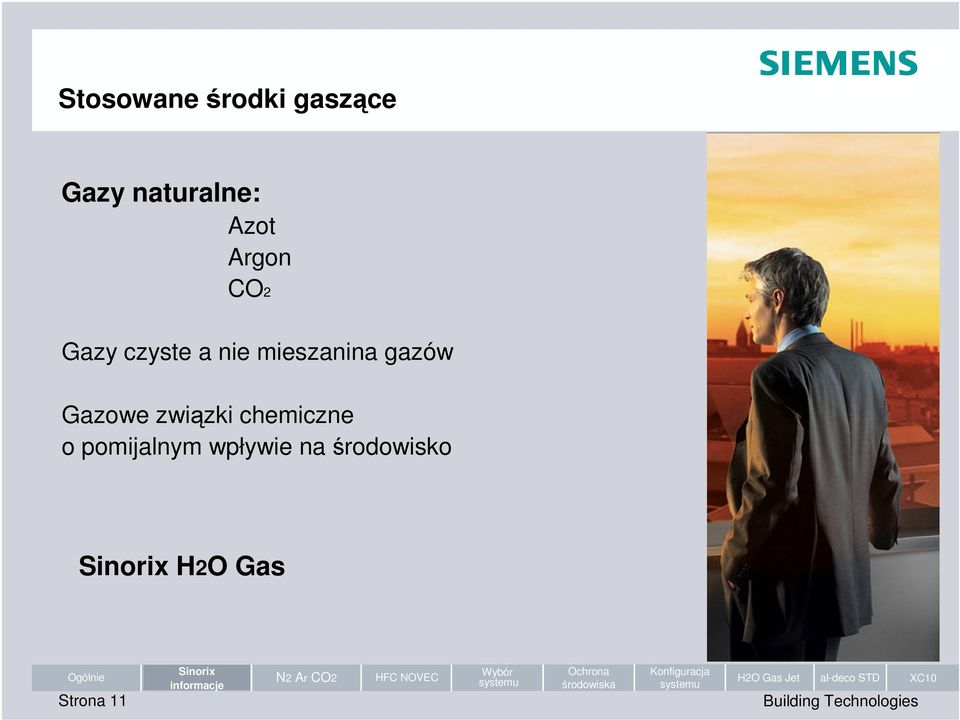

11 Stosowane rodki gaszce Gazy naturalne: Azot Argon CO2 Gazy czyste a nie mieszanina gazów Gazowe zwizki chemiczne o pomijalnym wpływie na rodowisko H2O Gas Strona 11 informacje

12 Gazy naturalne czy chemiczne Gazy naturalne Wystpuj w atmosferze ziemskiej. rodki chemiczne rodki naturalne Otrzymywane poprzez schłodzenie powietrza szybkie Chemicznie działanie neutralne dziki szybkiemu wyładowaniu wymagana mała koncentracja dziki działaniu Po wyładowaniu wracaj tam skd pochodz miejscowemu optymalne stosunek iloci przechowywanego rodka do niezbdnej powierzchni składowania cinienie składowania bar Gazy chemiczne Wytwarzane podczas procesów chemicznych. Nie wystpuj w stanie naturalnym Po wyładowaniu zanieczyszczaj atmosfer (w małym stopniu) moliwe stosowanie bez naraenia bezpieczestwa ludzi powstawanie produktów ubocznych wymagana dua koncentracja wynikajca z zasady wypierania tlenu wiksza powierzchnia składowania wynikajca z postaci gazowej rodka cinienie składowania barów moliwe stosowanie bez naraania bezpieczestwa ludzi (wyjtek CO2) brak produktów ubocznych Strona 12 informacje

13 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 13

14 Systemy ze rodkami naturalnymi N 2 Ar CO 2 Systemy gaszce ze rodkami naturalnymi dla maksymalnej elastycznoci w projektowaniu i instalacji. Cechy Maksymalna elastyczno przy projektowaniu, instalacji i obsłudze Technologia 200- lub 300-barów dla azotu i argonu ; 56-barów dla CO2 Systemy od małych jednostrefowych, do duych wielostrefowych Umiejscowienie butli scentralizowane lub rozproszone Strona 14

15 Gazy naturalne: azot, argon Azot (N2) rodek: przyjazny dla Zasada gaszenia: wypieranie tlenu Koncentracja : min 34% < 12.5% O2 Przechowywanie: stanie spronym Oddziaływanie na ludzi: nieszkodliwy (bez wpływu na krenie krwi ) Skład powietrza AZOT 79 % TLEN 21% Po gaszeniu AZOT 89% TLEN 10-12% Strona 15

16 Azot czy argon Instalacje z argonem s drosze ze wzgldu na wysz cen argonu i wiksz liczb butli potrzebnych do uzyskania właciwej koncentracji Argon tylko gdy niezbdny ze wzgldów chemicznych! Np.: reakcja z magnezem i litem w wysokich temperaturach Zagroenie eksplozj powodowan przez wodór Objto [m 3 ] Liczba butli (ISO 14520) Argon Azot Strona 16

17 TM STD standardowe zawory TM CDT stałe wyładowanie TM N2 200 TM Ar 200 TM N2 300 TM Ar 300 TM CDT-V N2 300 TM CDT-R N2 300 TM CDT-R Ar 300 Serwerownie Magazyny Przestrzenie rozprowadzania kabli Rozdzielnie elektryczne Magazyny chemiczne i produktów petrochemicznych Składy wojskowe Strona 17

18 TM CDT - Constant Discharge Technology: przełom w systemach gaszenia gazami naturalnymi 300 bar Cinienie na zaworze Zawór CDT Zawór standardowy Redukcja klap odcieniowych do 70% 60 bar Strona 18 Czas wypływu 0 s 60 s

19 Dysze Silent Redukcja hałasu : 20dB Stosowane w systemach: CDT-V i CDT-R rodki gaszce: Azot, argon Strona 19

20 CO2 CO2 rodek: przyjazny dla Zasada gaszenia: wypieranie tlenu Koncentracja : min 34% < 13,8% O2 Przechowywanie: płyn Oddziaływanie na ludzi: niebezpieczny (wpływa na krenie krwi ) Skład powietrza Nitrogen 79% Oxygen 21% Po wyładowaniu Nitrogen Nitrogen 39.5% 79% CO2 50% Oxygen 21% O2 10.5% Strona 20

21 Systemy CO2 Wysokocinieniowe - 56 barów CO2 to doskonały rodek gaszcy ale toksyczny nie wolno stosowa w obiektach, w których mog by naraeni ludzie! Niskocinieniowe chłodzone cysterny 25 barów (due instalacje 150 ton CO2) Strona 21

22 Działanie CO2 Koncentracja CO2 2% 3% 4-5 % 6% 7-10 % % % Czas Kilka godzin 1 godzina W czasie kilku minut 1-2 minuty < 16 minut Kilka godzin Kilka minut 0.5 do 1 godz 1+ minuta < 1 minuta Ból głowy Efekt Rozszerzenie naczy krwiononych mózgu, zwikszenie wentylacji płucnej Łagodny ból głowy, trudnoci w oddychaniu - zaburzenie widzenia i słuchu - ból głowy dusznoci - drgawki Ból głowy, podwyszone rytm serca, krótki oddech, zwroty głowy, pocenie, szybki oddech Utrata wiadomoci Zwroty głowy, ospało, skurcze mini i utrata wiadomoci Utrata wiadomoci, piczka i mier Strona 22

23 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 23

24 rodki chemiczne HFC 227ea, Heptafluoropropan (C 3 F 7 H) Novec 1230 C6 fluoroketon CF3CF2C(O)CF(CF3)2 Strona 24 HFC NOVEC

25 Zasada gaszenia HFC 227ea i Novec 1230 Molekuła: HFC 227 ea Novec 1230 Absorpcja ciepła (Bezporedni czynnik chłodzcy) Powikszenie objtoci 10x (Poredni czynnik chłodzcy) HF (Fluorowodór) CO2 CO H2Ov F2 Strona 25 HFC NOVEC

26 Zasada gaszenia HFC227 Dwa podstawowe czynniki: 1. Bezporednie chłodzenie płomienia absorpcja ciepła 2. Poredni efekt chłodzenia redukcja tlenu dostarczanego do płomienia Oba czynniki chłodzce wystpuj w kadej koncepcji gaszenia; jeden z nich dominuje, drugi ma działanie wspierajce. Dotyczy to wszystkich rodków gaszcych! Strona 26 HFC NOVEC

27 Wysokie cinienie dysz Redukuje efektywny czas gaszenia do 50% w porównaniu z konwencjonalnym systemem o niskim cinieniu Lepsze parowanie air 10 bar 4 bar air Strona 27 HFC NOVEC

28 technologia wysokocinieniowa: zapewnia szybkie i pełne parowanie rodka gaszcego ju w czasie wyładowania, co zapewnia jednorodne gaszenie sektora redni czas gaszenia wysokocinieniowego: 15s po wyładowaniu zredukowane szkody w cennym sprzcie mniejsze ryzyko wysokich kosztów przerwania działalnoci brak ryzyka powstania krytycznej koncentracji produktów ubocznych gaszenia Strona 28 HFC NOVEC

29 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 29

30 gaszenia Zalecane zastosowania rodków ganiczych Pow. Obiektu N 2 : standard CO 2 : nie gdy naraeni s ludzie HFC 227 Novec 1230 Ar: z powodów ryzyka chemicznego czerwone: zwykle przy szczególnych zagroeniach Spray Sprzt elektroniczny Klasa A Płyny palne Klasa B Gazy Klasa C Głeboko umiejscowione Ryzyko poaru Strona 30

31 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 31

32 Typ rodka CO2 Inert gas (argon, azot, Argonite, Inergen itd) Gazy chemiczne (HFC 227ea, Novec 1230, HFC-125, FM-200 etc) Degradacja warstwy ozonowej Globalne ocieplenie GWP róne Novec 1230 najlepszy lecz gorszy od CO2 Strona 32

33 Toksyczno / wpływ na rodowisko rodek gaszcy ODP Potencjał degradacji warstwy ozonowej GWP Potencjał globalnego ocieplenia ALT Czas ycia w atmosferze NOAEL Poziom braku szkodliwoci LOAEL Poziom niskiej szkodliwoci CO lat <5% Azot < 10% O2 Argon < 10% O2 Inergen < 10% O2 Argonit < 10% O2 HFC 227ea lata 9 % 10.5% Novec lat 10 % Strona 33

34 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 34

35 System modułowy 1 Czujka poarowa 2 Centrala gaszeniowa Butla gazowa 4 Aktywator elektryczny 5 5 Dysza 6 Syrena alarmowa Tablica alarmowa 3 8 Rczne zwolnienie 6 Ewakuacja Nie wchodzi 7 Połczenie elektryczne Linia kontrolowana elektrycznie Strona 35

36 System scentralizowany 5 1 Czujka poarowa 2 Centrala gaszeniowa Butla gazowa 4 Aktywator elektryczny 5 Dysza 6 Instalacja rurowa Syrena alarmowa 3 8 Tablica alarmowa 9 Rczne zwolnienie 7 10 Zawór kierunkowy Ewakuacja Nie wchodzi 8 11 Rczne zwolnienie mechaniczne Połczenie elektryczne Linia kontrolowana elektrycznie Strona 36

37 Systemy gazów naturalnych Technologia standardowa > 10 barów przy dyszy. Reduktor 60 barów 200 lub 300 barów Strona 37

38 Systemy gazów naturalnych Technologia CDT > 10 barów przy dyszy. 60 barów 200 lub 300 barów Uwaga W systemach CDT cinienie wyładowania jest kontrolowane przez zawór r cylindra a nie reduktor Strona 38

39 System gazów chemicznych 42 barów ~20-30 barów >10 barów przy dyszy 42 barów Strona 39

40 System gazów chemicznych 25 barów ~15-20 barów >4 barów przy dyszy 25 barów Strona 40

41 System CO2 ~50 barów >10 barów w przy dyszy 59 bar@ 20 C Strona 41

42 Struktura System jednostrefowy Pomieszcz. 1 Pomieszcz. 2 System wielostrefowy Zawór strefowy Zawór bezpieczestwa Strona 42

43 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 43

44 Gaz/woda systemy łczone Systemy gaz/woda łcz usuwanie tlenu z pozytywnym efektem chłodzenia wod. + Strona 44 H20 Gas

45 System gaszenia azot / woda nitrogen part Azot Szybkie i pewne gaszenia Nieszkodliwy dla Doskonały do wszystkich klas poaru Woda Chłodzi powierzchnie i gazy Wie toksyczni dym Zapobiega ponownemu zapłonowi Krople wody (10 50 µm) Szybkie gaszenie dziki redukcji azotu i chłodzeniu azot (N2) woda (H2O) Strona 45 H20 Gas

46 System gaszenia H2O Jet Woda przechowywana w niskopojemnociowych cysternach (cinienie atmosferyczne) Azot (nonik) przechowywanu w butlach 300 barów ( CDT). Azot spełnia 2 zadania: przenosi wod miesza si z wod (3-7% masy) i tworzy mgł. Proporcje gazu i wody okrelaj rozmiar kropli i ich dystrybucj Dysze H2O Jet zawieraj kilka wylotów i decyduj o pokryciu chmur mgły i jej energii kinetycznej Strona 46 Siemens AG H2O All rights al-deco reserved. STD H20 Gas Jet

47 System H2O jet Punkt mieszania Przepustnica gazu Przepustnica wody system CDT 300 bar N 2 Przepustnica wody : nonik wody Przepustnica gazu : injekcja N2 H2O Woda N2 Mieszanina N2/woda Strona 47 Siemens AG H2O All rights al-deco reserved. STD H20 Gas Jet

48 Mgła wodna nie zastpuje gazu System gazowy do szybkiego i niezawodnego gaszenia (chwila aktywacji na bardzo wczesnym etapie poaru) Mgła wodna gasi lub kontroluje otwarty ogie (w chwili aktywacji otwarty, szybko rozprzestrzeniajcy si poar) Mgła wodna Turbiny i generatory Archiwa Silniki Lakiernie Magazyny Maszyny System suchy Serwerownie Telekomunikacja Rozdzielnie elektryczne Strona 48 Siemens AG H2O All rights al-deco reserved. STD H20 Gas Jet

49 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 49

50 Zabezpieczenie przeciwpoarowe maszyn wyzwania Wykrycie ognia substancji płynnych w cigu pierwszych sekund Kontrola lub ugaszenie poaru (bez rozprzestrzenienia) Ograniczenie przeniesienia na inne stanowiska czy cał hal Zapobieganie stratom biznesowym Strona 50 al-deco STD

51 al-deco STD główne cechy Skuteczna detekcja poaru opatentowanymi czujnikami Lifdes Pneumatyczna detekcja i aktywacja procesu gaszenia Nieczuła na wszystkie typy technicznych zjawisk zwodniczych Nadzór Online i aktywacja alarmu w przypadku wystpienia poaru Kompleksowy nadzór z zapisem danych dotyczcych zdarze Dostp do danych przez interfejs USB Strona 51 al-deco STD

52 al-deco STD przykład koncepcji zabezpieczenia maszyny 1 Butla CO 2 2 Zawór CO 2 (IHP) 3 Przełcznik cinieniowy, bpotencjałowy 4 Zawór kulowy do aktywacji /dezaktywacji gaszenia 5 Zintegrowany z zaworem aktywator i urzdzenie pomiarowe iloci CO 2 6 Interfejs alarmowy 7 Linia detekcyjna, stal, D=6x4 mm 8 Linia detekcyjna, czujnik poaru Lifdes 9 Rczne zwolnienie 10 Koniec linii detekcyjnej 11 Linia gaszenia CO 2 12 Dysze 13 Urzdzenie rozdzielajce Lifdes (Linear Fire Detection Source) Strona 52 al-deco STD

53 Spis treci O gaszeniu ogólnie 3 informacje podstawowe 9 N 2 Ar CO 2 14 HFC 227ea, Novec gaszenia H2O Gas Jet 43 al-deco STD 47 Centrala gaszeniowa 55 Strona 53

54 Centrala gaszeniowa Pełna ochrona przeciwpoarowa Detekcja i sterowanie gaszeniem Rozwizania jedno- i wielostrefowe

55 Jeden kompaktowy system wiele moliwoci to rodzina central kompaktowych, która. moe wykrywa poar i załcza system gaszenia przy spełnieniu najwyszych wymaga bezpieczestwa Moe pracowa autonomicznie lub by zintegrowana z systemem przeciwpoarowym. Moe chroni cenne obiekty, pojedyncze strefy (jedno pomieszczenie) lub wiele stref (wiele pomieszcze). Detekcja poaru i gaszenie Strona 55

56 Zaawansowana technologia dla zapewnienia bezpieczestwa - wszystkie wymagania przeciwpoarowe spełnione przez jedn central kompaktow poniewa... przetwarza wszystkie sygnały systemowe i w przypadku poaru załcza urzdzenia alarmowe oraz proces gaszenia monitoruje i steruje systemem wyzwolenia rodka gaszcego, monitoruje jego brak, kontroluje drzwi, wentylacj, zdaln transmisj itp. przechowuje do 512 zdarze do ich oceny i identyfikacji przyczyny Detekcja poaru i gaszenie Strona 56

57 Jasna i prosta obsługa Zadaniem operatora w przypadku zagroenie jest szybka i właciwa reakcja Centrale posiadaj interfejsy uytkownika o prostej obsłudze, umoliwiajce bezpieczne i intuicyjne operacje 10 central ma identyczn koncepcj obsługi jeli uytkownika zna jedn z nich, zna wszystkie. Detekcja poaru i gaszenie Strona 57

58 Jasna i prosta obsługa Krótszy czas szkole, nawet jeli uytkownik obsługuje róne centrale z rodziny Moliwo zastosowania dodatkowych terminali obsługowych w celu uzyskania szybkiego dostpu i zapewnienia szybkiej reakcji Detekcja poaru i gaszenie Strona 58

59 Spis treci XC 10 Elementy

60 Centrale kompaktowe wspólne cechy Wspólne cechy wszystkich... Mog by podłczone do wikszoci systemów gaszenia 3 standardowe linie detekcyjne Moliwo opónienia lub sekwencji wyzwolenia w okresie wstpnego ostrzegania Specjalne sterowanie czasem dozowania CO 2 w instalacjach niskocinieniowych Pami zdarze Moliwo podłczenia do 16 terminali obsługowych Strona 60 Elementy

61 Centrale kompaktowe standardowe centrale gaszenia 01-A Centrala jednostrefowa Instalacje od małych do rednich 1 strefa gaszenia Zasilanie: 3.5 A/105 W Max. czas zasilania akumalat.: 12 h Max. pojemno akumulat.: 2x 4.5 Ah Obudowa: 370x286x90 mm (WxHxD) Do 2x modułów przekanikowych Z3B171 Elementy Strona 61

62 Centrale kompaktowe centrale gaszenia comfort 05-A Centrala jednostrefowa Instalacje od rednich do duych 1 strefa gaszenia Zasilanie: 3.5 A/105 W Max. czas zasilania akumulat.: 72 h Max. pojemno akumulat.: 2x 17 Ah Obudowa: 505x375x125 mm (WxHxD) Podłczenie do 6x modułów Z3B171 Duo miejsca na ułoenie kabli Due szyny DIN do montau opcjonalnych modułów przekanikowych Moliwo zastosowania dalszych modułów rozszerze Dodatkowe wskaniki pokazuj pozostały czas ostrzegania Strona 62 Elementy

63 Centrale kompaktowe centrale gaszenia do szafy 03-A Centrala do montau w szafie rednie i due instalacje Do 16 stref gaszenia (niezbdne dodatkowe moduły) Zasilanie : 3.5 A/105 W Max. czas zasilania akumulat.: 72 h Max. pojemno akumulat.: 2x 17 Ah Obudowa: (19 )x177.8 (4 U)x187 mm (WxHxD) 1 bateria butli moe by uyta do wicej ni jednej strefy gaszenia Funkcja blokady 1 wejcie i wyjcie zaworu strefowego na stref gaszenia 1 redundantne wyjcie zaworu, wspólne dla wszystkich stref do aktywacji butli sterujcej Strona 63 Elementy

64 Centrale kompaktowe terminal wskaników XT1001-A1, terminal obsługowy XT1002-A1 Mog by podłczone do central 01-A, 05-A, 03-A Do 16 terminali w tej samej linii RS485 Monitorowanie linii midzy a terminalem XT1001-A1 wywietlanie informacji XT1002-A1 wywietlanie informacji i sterowanie systemem Strona 64 Elementy

65 Centrale kompaktowe moduły rozszerze Moduł rozszerzenia do gaszenia wielosektorowego XCA1030 Monitoruje pozycj zaworu strefowego i współdziała z XCA1031 w sterowaniu bateri butli. W systemach wielostrefowych moduł ten musi by zastosowany w kadej centrali 03-A. Wspólny moduł wielosektorowy XCA1031 Odbiera aktywacj z central i steruje butl sterujc baterii butli. Dodatkowo monitoruje brak rodka gaszcego. Strona Page Elementy

66 Spis treci XC 10 System jednostrefowy

67 system jednostrefowy 01-A i 05-A idealne do systemów jednostrefowych 01-A do systemów małych i rednich 05-A do systemów rednich i duych Obie centrale mog pracowa autonomicznie lub by zintegrowane w wikszych systemach wykrywania poaru w połczeniu z gaszeniem System jednostrefowy Strona 67

68 jedna strefa, scenariusz autonomiczny Legenda 1 Czujki poarowe 2 Klapa odcieniowa 3 Wskanik alarmu 4 Sygnalizator alarmowy 5 System wentylacyjny 6 Sygnalizacja optyczna 7 Terminal wskanikowy XT1001-A1, Terminal sterowania XT1002-A1 8 Kontakt wyzwolenia 11 Mechaniczne urzdzenie blokujce 16 Kontakt braku rodka 17 Wyzwalacz 18 Zawór butli 19 Butla sterujca 20 Zdalna transmisja do stray poarnej 21 Rczne wyzwolenie DM1103-L 22 Awaryjne wstrzymanie DM1103-S 23 Centrala System jednostrefowy Strona 68

69 jedna strefa, scenariusz zintegrowany Legenda Czujki poarowe 2 Klapa odcieniowa 3 Wskanik alarmu 4 Sygnalizator alarmowy 5 System wentylacyjny 6 Sygnalizacja optyczna 7 Terminal wskanikowy XT1001-A1, Terminal sterowania XT1002-A1 8 Kontakt wyzwolenia 11 Mechaniczne urzdzenie blokujce 16 Kontakt braku rodka 17 Wyzwalacz 18 Zawór butli 19 Butla sterujca 20 Zdalna transmisja do stray poarnej 21 Rczne wyzwolenie DM1103-L 22 Awaryjne wstrzymanie DM1103-S 23 Centrala 24 BACnet/IP 25 System zarzdzania bezpieczestwem 7 Strona 69 System jednostrefowy

70 Spis treci XC 10 System wielostrefowy

71 Systemy wielostrefowe Centrala 03-A do systemów wielostrefowych Do 16 stref gaszenia Jedna bateria butli do zabezpieczenia wielu stref Centrale słuce do zabezpieczenia rónych stref mog by zainstalowane w jednej centralnej obudowie 03-A wymaga małej iloci okablowania do instalacji i pracy Strona 71 System wielostrefowy

72 Systemy wielostrefowe Redundantne sterowanie butl sterujc / pilotow Redundantne zasilanie XCA 1030 Monitorowanie stanu Selektywne wyzwolenie strefy z blokad pozostałych Strona 72 System wielostrefowy

73 wiele stref, scenariusz autonomiczny Legenda 1 Czujki poarowe 2 Klapa odcieniowa 3 Wskanik alarmu 4 Sygnalizator alarmowy 5 System wentylacyjny 6 Sygnalizacja optyczna 7 Terminal wskanikowy XT1001-A1 Terminal sterowania XT1002-A1 8. Kontakt wyzwolenia 9. Zawór strefowy 10. Zawór elekromagnetyczny 11 Mechaniczne urzdzenie blokujce 12 Centrala 03-A 13 Moduł rozszerzenia wielostrefowego XCA Wspólny moduł wielostrefowy XCA Zawór kierunkowy 16 Kontakt braku rodka 17 Wyzwalacz 18 Zawór butli 19 Butla sterujca 20 Zdalna transmisja do stray poarnej 21 Rczne wyzwolenie DM1103-L 22 Awaryjne wstrzymanie DM1103-S Strona 73 7 System wielostrefowy

74 wiele stref, scenariusz zintegrowany Legenda 1 Czujki poarowe 2 Klapa odcieniowa 3 Wskanik alarmu 4 Sygnalizator alarmowy 5 System wentylacyjny 6 Sygnalizacja optyczna 7 Terminal wskanikowy XT1001-A1 Terminal sterowania XT1002-A1 8. Kontakt wyzwolenia 9. Zawór strefowy 10. Zawór elekromagnetyczny 11 Mechaniczne urzdzenie blokujce 12 Centrala 03-A 13 Moduł rozszerzenia wielostrefowego XCA Wspólny moduł wielostrefowy XCA Zawór kierunkowy 16 Kontakt braku rodka 17 Wyzwalacz 18 Zawór butli 19 Butla sterujca 20 Zdalna transmisja do stray poarnej 21 Rczne wyzwolenie DM1103-L 22 Awaryjne wstrzymanie DM1103-S 23 BACnet/IP 24 System zarzdzania bezpieczestwem 19 Strona 74 System wielostrefowy

75 Spis treci XC 10 Podsumowanie

76 podsumowanie Kompaktowe centrale do wykrywania poaru i jego gaszenia Rodzina central spełniajcych kade wymaganie stawiane przez małe i due instalacje, due obiekty i pojedyncze pomieszczenia Centrale do gaszenia jedno- i wielostrefowego pracujce autonomicznie lub w zintegrowanych z systemach wykrywania poaru i gaszenia, jak Cerberus PRO i firmy Siemens Poprzez połczenie z Cerberus PRO, moe zosta zintegrowana z systemem zarzdzania bezpieczestwem co dodatkowo zwiksza stopie zabezpieczenia Dodatkowe terminale obsługowe sterowania i wskaników ułatwiaj obsług i zwikszaj bezpieczestwo. Strona 76

77 Dzikuj za uwag! Strona 77
