1 Uzdatnianie spronego powietrza do celów medycznych Donaldson

2 Zarys ogólny

3 Dlaczego potrzebujemy sprone powietrze? Co si dzieje podczas sprania powietrza? Dlaczego sprone powietrze musi by czyste i suche? Jak czyste jest czyste? Jak suche jest suche? Zastosowania spronego powietrza. Podstawowe elementy systemu spronego powietrza. Stopnie filtracji i osuszania.

4 Proces sprania Powietrze atmosferyczne 0 barg 1 bara 1 Nm 3 1 m 3 Sprone powietrze 7 barg 8 bara 7 Nm 3 1 m 3 Przy 7 barg, 8 metrów powietrza atmosferycznego zostaje cinite do jednego metra szeciennego.

5 Skutki sprania Zmniejszenie objtoci Zwikszenie cinienia Zwikszenie temperatury 8x wzrost stenia zanieczyszcze w 1m 3

6 Koncentracja zanieczyszcze W 1 metrze powietrza atmosferycznego jest czstek stałych. W powietrzu spronym do 7 barg jest ich 7x =

7 Wzrost wilgotnoci spronego powietrza 7 barg 35º C 100% RH (nasycone) tworzenie si kondensatu Para wodna Kondensat

8 Systemy powietrza oddechowego Ultrapure / Medipac

9 Zastosowania & Rozwizania Aplikacje dla systemów powietrza oddechowego Szpitale, Instytucje opieki zdrowotnej Przemysł malarski, prace z laserem Przemysł chemiczny Przemysł kopalniany Przemysł nuklearny Prace porzdkowe, prace remontowe Systemy powietrza oddechowego Donaldson Ultrapure ALG 20 Przenony filtr oczyszczajcy z: wody / aerosolu olejowego mgły olejowej zapachów Up to 90 m³/h Ultrapure / Medipac Kompaktowe rozwizania dla scentralizowanych oraz zdecentralizowanych rozwiza: Dla małych i rednich wielkoci przepływu 5 up to 100 m³/h Ultrapure ALG-S Szafkowe rozwizanie dla scentralizowanych oraz zdecentralizowanych aplikacji: Dla rednich oraz wysokich wielkoci przepływu 35 up to 375 m³/h Wielko przepływu

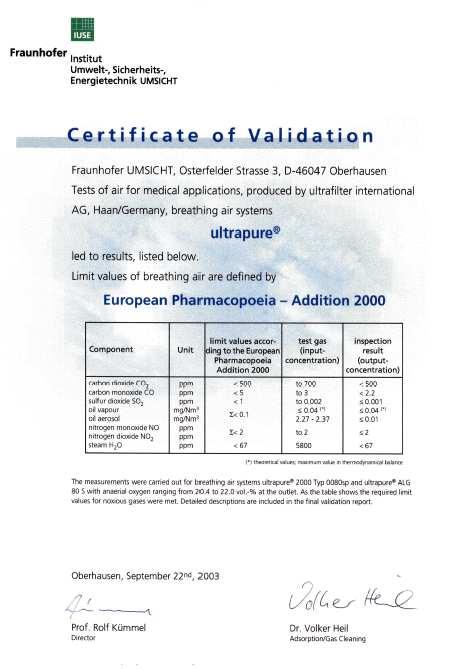

10 Zatwierdzanie jakoci Zatwierdzona jako powietrza oddechowego Dla zastosowa medycznych: zgodna z ISO Dla aparatów oddechowych: zgodna z EN Dwutlenek wgla (CO 2 ) Tlenek wgla (CO) Dwutlenek siarki (SO 2 ) Tlenki azotu (NO X ) Zapach + Smak Jako Powietrza Oddechowego (Ultrapurre / Medipac Ultrapure ALG-S) Cinieniowy punkt rosy odniesiony do 35 C temperatury roboczej Resztkowa zawarto oleju (Aerozol + Ciecz + Opary) Klasa czystoci - czstki stałe -40 C < 0,003 mg/m³ (przy max. koncentracji na wlocie 3 mg/m³) < 500 ppm < 5 ppm < 1 ppm < 2ppm bezwonne + bezzapachowe Klasa 2 zgodnie z ISO8573-1:2001

11

12 Ultrapure / Medipac 2000 Kompaktowe systemy powietrza oddechowego Sorbent we wkładach - łatwe i czyste warunki serwisowania Niepowtarzalna zwizło projektowa, oszczdno miejsca dziki kształtowi oraz kompaktowej budowie Unikatowy oraz wielofunkcyjny pakiet mechanicznych i elektronicznych komponentów 2 1 Filtr wstpny grade MF (mikro filtr) 2 Samoczynny zawór trójdrogowy 3 Zawór wydechowy Tłumik 5 Sorbenty oraz wkłady ze rodkiem osuszajcym 6 Kryza Filtr kocowy FF 8 Sterownik 9 Sorbenty oraz wkłady uzdatniajce

13 Ultrapure ALG-S Rozwizania dla powietrza oddechowego z otoczenia Pakiet urzdze dla powietrza oddechowego, zwierajcy osuszacz adsorpcyjny, system wytrcania: CO, CO 2 -, NO X and SO 2, filtry wstpne i kocowe oraz automatyczny dren kondensatu 7 modeli, do wielkoci 375 m³/h w ujciu nominalnym wielkoci przepływu Konstrukcja szafkowa optymalna ochrona przed uszkodzeniami mechanicznymi Sterownik superplus z rozwizaniami kontroli obcie wpływajcych na wielko punktu rosy 1 Filtr wstpny M (micro filter) 2 Filtr wstpny S (submicro filter) MISR 3 Filtr kocowy grade M (micro filter) 4 Osuszacz adsorpcyjny SP AK 6 5 SP (redukcja CO2) 4 5 OX 7 6 AK (reukcja par oleju i wglowodorów) 7 OX (redukcja CO ) 3 1 2

14

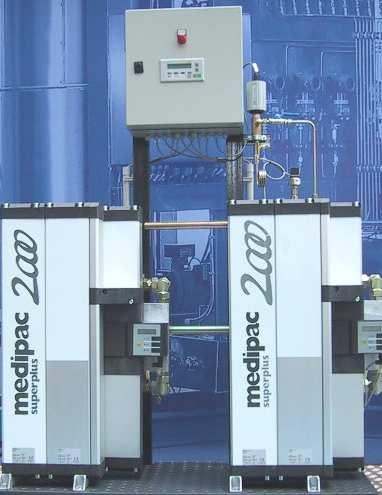

15 Ultrapure / Medipac ALG-S Centralny sterownik systemowy dla Ultrapure / Medipac ALG-S European Pharmacopeia + DIN EN ISO wymagaj nadrzdnych, scentralizowanych systemów kontrolnych Podstawowe walory Kontrola cinieniowego punktu rosy w zalenoci od obcienia z funkcj alarmu i przełczenia do drugiej linii Monitorowanie cinienia z funkcj alarmu i przełczenia do drugiej linii Sterowanie czasowe przełczaniem w celu równomiernego obcienia obu linii i utrzymania w gotowoci do pracy linii niepracujcej Zabezpieczenie podczas alarmu oraz awarii Dostpne równie w postaci unowoczenie gotowych instalacji
